Замена ШРУСа ВАЗ 2109 и его проверка

Замена ШРУСа ВАЗ 2109 необходима лишь в случаях его повреждений, а определить их наличие можно по характерным признакам.Например, если вы при поворотах начинаете слышать непонятный хруст, можно судить о неполадках в приводе. Конечно, стоит продиагностировать всю подвеску. Дело в том, что стуки и хрусты могут быть не из-за гранат, а из-за шаровых опор, наконечников тяг. Даже рулевая рейка может издавать такие неприятные звуки. Поэтому, прежде чем начинать недешевый ремонт (цена комплекта внешних ШРУСов составит порядка 2000 рублей – на левую и правую стороны), проведите диагностику.

Как определить неисправности ШРУСов на ВАЗ 2109

Желательно проводить полный осмотр, причем определенного метода, который поставить поможет окончательный диагноз, нет. Лучше использовать несколько методов, лишь все они вкупе способны выявить поломки. Замена ШРУСа ВАЗ 2109 нужна, если присутствует хруст во время поворота. Это говорит о том, что во внешнем шарнире имеются большие люфты.

Двигаясь задним ходом, этот неприятный звук будет вас доставать. Не стоит думать, что нет ничего страшного в этом. Все может вылиться в заклинивание шарнира, что приведет к потере управлением автомобиля ВАЗ 2109. Признаться, комфорт при езде на машине ухудшается. Когда проводите диагностику, осматривайте параллельно все узлы подвески, а именно:

1. Подшипники передних колес.
2. Пыльники амортизаторов.
3. Шаровые опоры и пыльники на них.
4. Наконечники рулевых тяг (и пыльники).
5. Пыльники внутренних гранат.

Как правило, выходит из строя именно внешняя пара ШРУСов, внутренняя страдает при эксплуатации автомобиля намного меньше. Дело в том, что нагрузка на внешние большая, у них угол поворота существеннее, чего не скажешь о внутренних.

Диагностику удобнее всего проводить на яме или подъемнике, при этом вся подвеска должна быть вывешена, чтобы на нее не воздействовали никакие нагрузки. Впрочем, замена наружного ШРУСа ВАЗ 2109 должна проводиться на автомобиле, который находится именно в таком положении.

Разборка привода

Первым делом вам потребуется снять привод (по сути, левый и правый демонтируются одинаково, разница лишь в их длине). Соединение внешнего ШРУСа ВАЗ 2109 со ступицей осуществлено при помощи шлицов, кольца и гайки. Внутреннего – при помощи специального кольца. Итак, вам потребуется для проведения работ:

1. Стандартный набор – ключи рожковые, накидные, а также торцевой с большим рычагом на «30», домкрат и упоры, подставки.
2. Молоток.
3. Зубило.
4. Монтировка.
5. Тиски.

Из материалов – небольшой запас смазки на основе графита. Все необходимое для замены имеется в комплекте:

1. Шарнир.
2. Гайка.
3. Кольца.
4. Пакет смазки.
5. Пыльник.
6. Два хомута.

Если планируете менять пыльники на внутренних гранатах, то обязательно приобретите комплект хомутов. Замена ШРУСа ВАЗ 2109 проводится в определенной последовательности, которую нужно просто соблюдать. Самое сложное – это выкрутить гайку на ступице. Порой приходится прибегать к крайним мерам – высверливанию, так как расконтрить ее не получается.

Устройство

Чтобы понимать суть ремонта, разборки и сборки КПП, первым делом необходимо познакомиться с ее устройством. В случае с ВАЗ 2109 устройство коробки следующее:

• На первичном валу расположен блок из ведущих шестерней, находящихся в постоянном зацеплении с ведомыми шестернями передач при движении вперед;
• На втором валу имеются ведомые шестерни с игольчатыми подшипниками. Там же располагается пара синхронизаторов;
• Вторичный вал создан совместно с ведущей шестеренкой основной передачи;
• К фланцу коробки двухсателитного дифференциала крепится ведомая шестеренка основной передачи;
• Подшипники дифференциала всегда монтируются с натягом, регулирование которого осуществляется путем подбора разных по толщине колец.

Схема КПП

Снятие коробки передач ВАЗ 2109

Первым делом, необходимо снять брызговик и защиту картера двигателя (если установлена).

слить масло с коробки, сорвать гайки приводов и колеса. Если снятие происходит на яме, необходимо поддомкратить и вывесить переднюю часть автомобиля на «козелках» или других надежных подставках. Обязательно нужно отключить клеммы аккумулятора. Следующий порядок таков:

– снимаем трос сцепления

отключаем трос спидометра;

– на поднятом автомобиле, откручиваем шаровые опоры (рекомендуется открутить два болта крепления шаровой к «кулаку»);

– срываем и снимаем левую продольную растяжку;

– с помощью помощника, выдернуть привода из коробки – один натягивает монтировкой внутреннюю гранату

(для предотвращения разбора привода в другом месте), второй резко дергает за колесо, выдергивая привод из коробки (после снятия одного привода, во избежание проворота и рассыпания дифференциала, необходимо вставить в коробку специальный стопор или старую гранату);

– открутив центральные гайки приводов, снять их;

– снять стартер ,

отключить массовый провод
и разъем датчика включения задней скорости
от коробки, защитный кожух маховика снизу
и отсоединить кулису переключения передач (предварительно наметив положение);
– затем поочередно открутить четыре точки крепления коробки передач к двигателю;
– обязательно необходимо зафиксировать двигатель, подперев его через гидравлический домкрат снизу, или вывесив, оперев на стаканы лонжерона;
– придерживая коробку, открутить и снять все опоры («подушки») крепления КПП к кузову;
– вдвоем с помощником, слегка пошатывая, попробовать отвести коробку в сторону от двигателя, ей необходимо около10 см для того, чтобы первичный вал вышел из диска и корзины сцепления;
– при снятии следует соблюдать осторожность, и не повредить первичным валом лепестки корзины сцепления.

Установка

Установка МКПП ВАЗ 2109 производится после устранения всех проблем и дефектов.

Необходимо удостоверится в исправности всех узлов и деталей (диск сцепления, корзина, выжимной подшипник и так далее), проверить центровку комплекта сцепления, смазать шлицевое соединение первичного вала и фланца выжимного подшипника. При установке коробки переключения передач, необходимо воспользоваться помощью помощника и выполнить следующие действия:

• двигатель, зафиксированный с помощью домкрата или растяжки, приспустить на 10-15 град;
• поднять и вставить коробку до упора (недопустимо стягивание коробки и двигателя болтами, необходимо вручную добиться плотной посадки КПП вплотную к двигателю);
• затянуть четыре основные точки крепления и установить опору КПП;
• одеть и отрегулировать трос сцепления (педаль сцепления, должна находиться на 1 сантиметр выше тормозной педали);
• установить и подключить стартер и датчик задней скорости;
• поставить защиту маховика, трос спидометра и массовый провод;
• подключить и отрегулировать механизм переключения передач (поставить по метке или поставить рычаг выбора передач, по «нейтрали», на первую скорость);
• собрать ходовую часть (вставить привода, прикрутить шаровые опоры, установить растяжки);
• опустить автомобиль на колеса, затянуть их и центральные гайки приводов (усилие 23 -25 кгм, примерно длинна рычага 1-1.5 м);
• залить масло до уровня.

снятие и установка коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемник или смотровую канаву. Поднимите капот и зафиксируйте капот в этом положении. Перед снятием коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи, а также слейте масло из коробки передач.

ПОЛЕЗНЫЙ СОВЕТ Снимать коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099 удобнее вдвоем с помощником.

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод «массы» от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.

4. Снимите наконечник троса с рычага привода выключения сцепления.

5. Отсоедините колодку с проводом от вывода тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову автомобиля и разведите левую и правую растяжки в стороны.

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

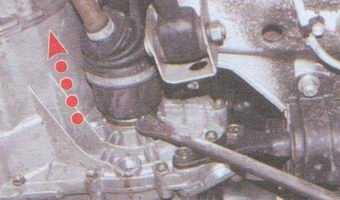

17. Выдавите монтировкой из коробки передач хвостовик одного из внутренних ШРУСов привода передних колес и отведите его в сторону.

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите щиток картера сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя.

ПРЕДУПРЕЖДЕНИЕ Брус должен опираться только на фланцы крыльев!

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой.

23. Отверните две гайки крепления задней опоры двигателя к кузову автомобиля.

24. Отверните гайку и выньте болт левой опоры двигателя.

25. Отверните три гайки крепления левой опоры двигателя к коробке передач и снимите опору.

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099, сначала отведите коробку передач от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

ПОЛЕЗНЫЕ СОВЕТЫ Перед установкой коробки передач на автомобили ваз 2108, ваз 2109, ваз 21099 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки выжимного подшипника выключения сцепления тонким слоем консистентной смазки. Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).

Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 коробку передач в обратном порядке с учетом следующего. 1. Моменты затяжки резьбовых соединений см. в приложении 1.

2. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних ШРУСов. Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

3. Окончательно затягивайте гайку крепления растяжки к рычагу при нагруженной подвеске, когда автомобиль ваз 2108, ваз 2109, ваз 21099 стоит на земле.

Коробка передач ваз 2108, ваз 2109, ваз 21099 (вид снизу): 1 — коробка передач; 2 — задняя опора двигателя; 3 — пробка маслосливного отверстия; 4 — тяга привода переключения передач; 5 — двигатель; 6 — внутренние ШРУСы; 7 — выключатель света заднего хода; 8 — левая опора двигателя; 9 — растяжка

голоса

Рейтинг статьи

Ремонт коробки передач ваз 2109 — делаем правильно

Снимаем коробку передач

ВАЗ 2109 ремонт коробки передач, с этой проблемой сталкиваются многие автолюбители. Я никогда не скажу, что это сильно простая задача, но решимая. И эту работу можно выполнить своими руками, но потребуется набраться терпения. В этой статье будет изложена пошаговая инструкция. Фото и видео тоже помогут вам решить этот вопрос.

Неисправности КПП ВАЗ2109

Прежде чем начать работу по ремонту, стоит понять, от чего может возникнуть неисправность и после этого решать. Как ее устранить. Ведь машина это механизм, где все взаимосвязано. И это означает, что сделав ремонт, данная деталь опять может выйти из строя. Надо решить вопрос, чтобы это не повторилось

Делаем диагностику КПП ВАЗ 2109 самостоятельно

Лучше это сделать на станции, однако первый осмотр важен, надо хотя бы понять, что случилось. В этом случае даже если поехать на станцию, им будет достаточно сложно содрать лишние деньги и вешать лапшу о не существующих проблемах. Итак:

• Советую периодически смотреть на остановках под машину, тогда вы можете вовремя заметить потеки масла. Это уже будет сигналом, что потребуется замена, как минимум сальника в коробке передач;
• Чаще проверяйте уровень масла в двигателе. По правилам требуется это делать либо раз в год, либо через 20000 пробега. Но это писал тот, у кого не было машины. Делайте это гораздо чаще;
• Во время переключения скорости вы обязательно почувствуете плавность хода ручки переключения. Если будут затруднения, тогда это сигнал о вопросе ремонта и не следует затягивать с этим делом.

Что и почему может быть неисправно

Эти машины тем хороши, что уже по характеру работы механизма можно судить и о ремонте. Данная модель довольно давно находится на рынке и секретов в ней довольно мало. Передачи при движении переключаются с затруднениями. Для этого характеры следующие неисправности:

• Может полностью отсутствовать смазочный материал, или вал, который изменяет передачи просто заклинило;
• Могут быть повреждены колеса зубчатые в КПП, или там находится инородный предмет;
• Произошла деформация вилки коробки передач;
• Изношен ползун синхронизатора.

Происходит выбивание передачи во время движения. В этом варианте ручка передач сама может возвращаться на нетралку.

• Такое часто можно наблюдать при покупке автомобиля и это производственный брак. Не ведитесь на лапшу продавцов. Пробуйте другой автомобиль. При гарантийном ремонте вы тоже можете потратить кучу времени и сил;
• Могут износиться зубья шестерен и зубчатый венец принимает конусообразную форму. В этом варианте во время движения производится расцепление шестерен самостоятельно;
• При износе вала КПП, шестерен или подшипников, может выскакивать подшипник, или немного смещаться.

Есть еще некоторые дефекты, на которые стоит обращать внимание. Главное вовремя устранить неисправность

• В КПП могут быть шумы, это в основном показывает на износ подшипников и шестерен. В результате этого нет нормального зацепления деталей. Может и синхронизатор поврежден или сам корпус коробки. Только в этом случае будет слышен не так шум, а стук. В этом случае сразу принимайте меры по ремонту. Дальнейшее движение не безопасно;
• Если вы на дороге под машиной заметите потеки масла, тогда может быть его утечка с КПП. Это может возникнуть от не плотного прилегания крышки картера или от выхода из строя сальников вала. В этом случае не стоит переплачивать, такую работу можно сделать и своими руками;
• Бывают и перегревы коробки. Чаще всего это происходит от малого уровня масла.

Делаем ремонт коробки передач ВАЗ 2109

ВАЗ 2109 коробка передач ремонт приходится делать всем в процессе эксплуатации автомобиля. Цена на такую работу в сервисе довольно высока и иногда можно справиться самому.

Нужный инструмент

Для ведения работ нам потребуется инструмент, который следует подготовить заранее:

• Молоток обычный и резиновый;
• Набор отверток;
• Керно зубло;
• Набор накидных головок;
• Отвертка ударная;
• Ключ для снятия стопорных колец.

Выполняем основную работу.

Когда все подготовлено, следует набраться терпения и начинать работать. Конечно, не все пойдет гладко, некоторые детали и прикипели. Но здесь самое главное не нервничать, а просто правильно выполнять работу.

• Первым делом следует слить масло с коробки. После этого снимаем тягу привода для механизма переключения передач;
• Снимаем рычаг сцепления вместе с тросом. После этого следует снять клеммы с аккумулятора и выполнит демонтаж стартера;

Особенности демонтажа-монтажа АКПП | Общие советы

Все работы осуществляем в местах, оборудованных подъемником или смотровой ямой. Чтобы избежать повреждений агрегата, необходимо воспользоваться трансмиссионным домкратом или другим подобным инструментом.

Снятие КПП

Отсоединить все патрубки, тяги, разъемы, магистрали от агрегата. Сливать масло не обязательно, но рекомендуется, чтобы облегчить себе работу. Поставить АКПП

обратно будет проще. При отсоединении патрубков, если жидкость трансмиссии не слита, нужно поставить заглушки;

Отвернуть болты, крепящие гидродинамический трансформатор (ГДТ), чтобы снять его в комплекте с коробкой. Эта операция может быть достаточно кропотливой, так как схемы крепления у различных марок авто отличаются. Но выполнить операцию необходимо. Снятие тела АКПП без ГДТ может привести к повреждению шлицов первичного вала и придется ломать голову, как поставить коробку передач

назад;

Еще раз проверить, освобожден ли агрегат от всех подключений, соединений, связей. И только после этого можно вынимать АКПП. В процессе нужно придерживать ГДТ, чтобы он не соскочил со шлица вала.

Снятие и установка АКПП Видео

Установка КПП

Итак, коробка обслужена, проблемы устранены, все почищено, промыто. Установка автоматической коробки передач

осуществляется в обратном порядке с соблюдением последовательности.

Смазать центрирующую втулку, проверить, чтобы все кольца находились на штатных местах. Как на коробке, так и на блоке двигателя. Убедиться, что ГТД в сборе с АКПП.

Проверить наличие на картере на стыковочном фланце двух штифтов. Установка коробки передач

при их отсутствии запрещена!

Тщательно очистить, промыть все внутренние полости агрегата, проследить, чтобы не осталось посторонних предметов и частиц после ремонта.

Отцентрировать диск сцепления.

Подготовка проведена, теперь не спеша осуществляется установка КПП

Заворачиваем все болты крепления, патрубки, магистрали, присоединяем тяги, разъемы. Здесь важно не перепутать одно с другим, следить за метками маркировкой

Не забываем про гидротрансформатор.

Как снять коробку на ВАЗ-2109? 15 этапов демонтажа узла + полезные советы

Замена коробки достаточно редкая процедура, которую очень сложно выполнить в одиночку. Для снятия детали потребуется помощь второго человека, а также различный инструмент. От того, как именно снять коробку на ВАЗ-2109, зависит объём дальнейших работ. Неаккуратный демонтаж привести к дополнительным поломкам элементов внутри КПП и полному выходу детали из строя.

Какой инструмент понадобится для снятия

Лучше производить снятие коробки в гараже с ямой либо на эстакаде. Если нет возможности использовать яму, то понадобится домкрат и подставки для фиксации автомобиля на определённой высоте. Без помощника будет обойтись достаточно сложно, поэтому лучше заранее договориться с человеком.

Также потребуются:

• набор ключей;
• монтировка;
• ветошь;
• ёмкость для слива масла (не менее 5 литров).

Все инструменты лучше подготовить заранее. Помимо гаечных ключей будет также использовать накидные. Поворотная головка позволит сделать снятие коробки переключения передач более лёгким и простым. Также необходимо зафиксировать автомобиль определённым образом, чтобы был доступ к кожуху защиты снизу.

Этапы снятия КПП на ВАЗ-2109

Стоит учитывать, что коробка ВАЗ-2109 весит 27 кг и лучше заранее подготовить лебёдку для фиксации детали. Снятие коробки должно проводиться в хорошо освещённом помещении, так как некоторые элементы достаточно мелкие, а грязь, которая налипла на коробку в процессе эксплуатации, делает их практически невидимыми. Приступим к демонтажу КПП.

В первую очередь необходимо отсоединить минусовую клемму на аккумуляторе.

Далее необходимо слить отработанное масло в чистую ёмкость.

Масло потом лучше повторно не заливать, так как частицы металла и загрязнённая жидкость могут повредить новую деталь. Даже если смазка была залита за несколько сотен километров до замены детали, не стоит экономить и использовать старое масло.

После этого приступаем к следующим этапам:

1. Снятие брызговика и защиты картера при его наличии.
2. Демонтаж гаек приводов и колёс. Лучше снять все 4 колеса, но если нет уверенности в надёжном положении авто, то 2 колеса можно оставить. Также необходимо поднять двигатель и надёжно зафиксировать его при помощи подставок из дерева, камня либо металла.
3. Нужно снять трос сцепления и спидометра.
4. На следующем этапе лучше заняться съёмом стартера. Стартер предпочтительней демонтировать полностью, так как снятие только проводов сделает установку детали более тяжёлой. Стартер можно закрепить на идущих рядом проводах, благодаря чему деталь не потеряется и будет надёжно зафиксирована.
5. Снятие провода массы.
6. Откручиваются болты, которые крепят шаровые к кулаку.
7. С автомобиля необходимо снять продольную растяжку с левой стороны.

Для того, чтобы выдернуть приводы из КПП, понадобится помощь второго человека. Помощнику необходимо натянуть внутреннюю гранату при помощи монтировки, а первый человек в это время должен резко дёрнуть за колесо.

Такой способ позволяет сэкономить время на снятии приводов. Так как после снятия приводов в коробке может произойти проворот дифференциала, то на место демонтированной детали лучше вставить старую гранату либо чопик.

Если нет цели сохранить КПП в рабочем состоянии, то этот момент можно пропустить.

Далее осуществляем следующие действия:

1. Нужно открутить центральные гайки приводов и демонтировать их.
2. На следующем этапе потребуется снятие разъёма для датчика заднего хода.
3. От КПП откручивается защита маховика.
4. Запомнив местоположение кулисы переключающего рычага, нужно снять её.

Необходимо открутить болты, которыми крепится коробка передач ВАЗ-2109 к двигателю. Мотор обязательно должен быть надёжно зафиксирован, так как при снятии КПП ослабляется и его крепление.

После, придерживая МКПП, нужно вручную снять подушки, опоры и крепления.

На следующем этапе нужно вдвоём с помощником аккуратно отвести коробку от движка. Это делается для того, чтобы первичный вал отсоединился, а его лепестки не деформировались. После того, как коробка отсоединена от всего, её необходимо достать из-под капота. На этом демонтаж детали завершён.

Пошаговая инструкция

Водители, которые не хотят возиться со своим автомобилем пользуются услугами СТО. Процедура снятия коробки переключения передач может быть выполнена своими руками. Правда, для ее проведения понадобится помощник.

Что понадобится?

Для проведения работ с КПП автомобиль нужно загнать на смотровую яму, поднять с помощью подъемника или установить на эстакаду. Перед тем как начать процесс снятия КПП с ВАЗ 2109 необходимо слить из нее масло.

Для снятия коробки передач потребуется:

• набор ключей;
• монтировка;
• для слива масла емкость объемом около 5 литров.

Выполнять процедуру рекомендуется с помощником.

Этапы

Процедура снятия коробки переключения передач на ВАЗ 2109 включает следующие этапы:

1. Перед проведением работ автомобиль нужно обесточить — отсоединить минусовую клемму на аккумуляторе.
2. Далее снимается защита с картера двигателя. Для этого откручиваются винты, с помощью которых она крепится к кузову.
3. Провод «массы» нужно снять со шпильки путем открутив удерживающий его болт.
4. Далее освобождаем трос привода сцепления путем ослабления гаек на наконечнике тросика привода сцепления. А затем снимаем его с рычага сцепления.

Отсоединение тросика сцепления

• Следующий этап — отсоединение от стартера колодки , подводящей питающие провода.
• Далее следует отвернуть гайку и снять силовой кабель, идущий к аккумулятору, со шпильки.
• Для отсоединения стартера от корзины сцепления откручиваются три крепежные гайки.

  Снятие стартера Аккуратно потянув стартер на себя, необходимо извлечь его из-под капота.

• Для выполнения дальнейших работ нужно переместиться под автомобиль. Отсоединяется тяга привода переключения скоростей от наконечника шарнира путем ослабления затяжки хомута.
• Затем отсоединяется датчик заднего хода.

  Отключаем разъем света заднего хода

• Открутив крепежную гайку, отсоединяют трос от привода спидометра.
• Следующий этап — работа с растяжками. Снимать их не нужно, достаточно просто ослабить гайки их крепления к рычагам подвески.
• Затем, отворачиваются болты крепления кронштейна к кузову машины или гайка, благодаря которой крепятся растяжки к кронштейну, растяжки нужно развести в стороны, чтобы они не мешали.
• Далее вынимается шплинт гайки, с помощью которой крепится шаровая к поворотному рычагу и откручивается крепежная гайка шаровой.
• Теперь с помощью съемника выпрессовывают палец шарового шарнира из поворотного рычага стойки.
• Затем отсоединяются рулевые наконечники от поворотных кулачков.
• На следующем этапе, используя небольшую монтировку в качестве рычага, нужно упереться одним из ее концов в шарнир привода и вытолкнуть гранату из коробки.
• Сняв привод, на его место нужно установить техзаглушку, можно воспользоваться старой гранатой. Теперь можно приступать к снятию второго. Если не поставить заглушку и начать снимать второй привод, то могут сместиться шестерни дифференциала, находящиеся внутри коробки, которые потом будет сложно установить из-за того, что хвостовики гранат не смогут попасть на свои места.
• Далее откручиваются крепежные болты и снимается щиток.

  Снимаем щиток После этого следует ослабить винты и гайку, благодаря которым скреплены картер сцепления и блок цилиндров.

• На следующем шаге фиксируется двигатель в подвешенном состоянии. Это необходимо сделать, так как при снятии КПП ВАЗ 2109 отворачиваются крепежные болты опор силового агрегата. Для этого на передние крылья устанавливается надежный деревянный брус, на котором будет висеть двигатель. Предварительно на крылья следует настелить материал для защиты лакокрасочного покрытия, а под брус подложить опорные бруски из дерева в районе опор передних стоек.
• Далее с помощью прочной веревки или проволоки подвешивается двигатель.

  Подвешиваем двигатель Теперь нужно открутить гайки, удерживающие заднюю опору агрегата.

  Откручиваем крепеж левой опоры

• Отвернув гайку, следует вынуть болт левой опоры двигателя.
• Затем отворачивают крепленые гайки мотора к КПП и снимают опору.
• Далее необходимо окончательно отвернуть все крепежные элементы с другой стороны коробки передач. Затем следует снять коробку с автомобиля, потянув ее на себя. При этом нужно действовать аккуратно, чтобы не поломать корзину сцепления.

Процедура снятия КПП на ВАЗ 2109 своими руками завершен. Далее можно продолжать ремонтные работы.

Пошаговая инструкция

Коробка передач весит относительно немного – 27 кг, однако своими руками снять ее все же нелегко, потому пригласите помощника. Все работы производятся после установки машины на рампе или над ямой. Дополнительно автомобиль еще необходимо поднять на домкрате и установить на опоры, чтобы колеса оказались в воздухе.

Удалите, прежде всего, брызговик, защиту кратера мотора и отключите АКБ. Далее:

• слейте масло из КПП;
• сорвите гайки с колес и приводов;
• снимите тросики сцепления и еще – спидометра;
• отсоедините все шаровые опоры скрутив болты, удерживающие их на кулаках;
• демонтируйте продольную стяжку;
• выдерните все приводы, входящие в КПП (понадобится помощь товарища), снимите центральные гайки и полностью уберите их;
• отключите и вытащите стартер.

После этого остается отсоединить кулису переключения передач и саму коробку от двигателя (она удерживается четырьмя гайками). Но перед данным действием в обязательном порядке силовой агрегат необходимо зафиксировать.

Его либо вывешивают, оперевшись на лонжерон (а точнее, на его стаканы) или подпирают снизу домкратом.

КПП нужно еще отсоединить от опор кузова, и лишь тогда ее можно снять. Делается это таким образом: коробку немного раскачивают и отодвигают от мотора на 10 см – этого хватит для того, чтобы вал первичный покинул диск и корзинку сцепления

Дабы не повредить последнюю, необходимо действовать очень осторожно

Коробку передач устанавливают на место после того, как все связанные с ней проблемы и неисправности устраняются в полной мере.

Перед процессом обратной сборки следует:

• убедиться, что все элементы, затронутые процессом демонтажа исправны;
• проверить у сцепления центровку;
• обновить смазку на шлицах фланцев подшипника выжимного и первичного вала.

При установке КПП на автомобиль используется следующая схема:

• силовой агрегат приспускается на домкрате либо растяжке с уклоном в 15 градусов;
• саму коробку поднимают и вставляют до упора (не пытайтесь стянуть мотор и КПП болтами пока она плотно не усядется на определенное ей место);
• затянуть все четыре крепящих КПП к двигателю элемента;
• установить под нее «подушки» (опоры);
• прицепить тросик сцепления и отрегулировать его натяжение (ее педаль в норме располагается на сантиметр выше тормоза);
• вернуть на место ранее снятый стартер вместе с датчиком задней скорости;
• установить защитный корпус маховика;
• прикрутить тросик спидометра и провод массы;
• произвести подключение механизма переключающего передачи – его рычаг выставляется по меткам, сделанным при демонтаже;
• собрать привода, установить шаровые опоры, стяжки;
• поставить машину на колеса затянуть на них болты;
• закрутить гайки приводов;
• залить свежее масло.
