Подробная диагностика гидравлических компенсаторов на Lada Priora

Порой для фиксации причин стучащих гидрокомпенсаторов на 16 клапанном двигателе Лада Приора одного теплового состояния мотора недостаточно. Комплекс же испытаний позволяет более точно установить фактор, из-за которого возникает посторонний шум.

Диагностируем состояние

Одной из частых жалоб является стук и на холодную, и на горячую. Однако с повышением оборотов симптом пропадает. Актуален один из вариантов:

1. Износ или повреждение шарикового клапана. Без замены гидрокомпенсатора не обойтись.
2. Загрязнение внутренностей ГК продуктами износа вследствие выбора неправильной смазки или несвоевременной ее замены. Промывка внутренностей и смена маслосостава на кондиционный устраняет неисправность.

Если цокот проявляется только на горячей силовой установке и пропадает на высоких оборотах, а на остывшем агрегате посторонних звуков не наблюдается в любом режиме – износилась плунжерная пара. Гидрокомпенсатор подлежит замене в сборе.

Стук наблюдается только на высоких оборотах при любом тепловом состоянии, а на холостых – тишина, проблема с уровнем масла или в системе засасывания малоэмульсии. Выходить за пределы крайних меток на щупе не рекомендуется, ездить с поврежденным маслоприемником – тоже. Восстановление допустимого уровня разрешает задачу.

К сведению

• Новые гидравлические компенсаторы тоже могут постукивать. Обычно это происходит после капиталки и наблюдается в короткий промежуток времени после первого пуска. Неисправностью не является, если при следующих запусках не повторяется.
• Если гидромодули стучат после замены масла, причина в качестве смазки или фильтре.
• Причислять стучание гидротолкателей при запуске к числу неисправностей не стоит. За длительное время стоянки масло стравилось с рабочих камер и в начале работы происходит наполнение емкостей.

Чем грозит игнорирование того, что стучат гидрокомпенсаторы на двигателе Лада Приора 16 клапанов или пренебрежение исследованием причин возникновения шума? Как минимум, акустическим дискомфортом. Как максимум – износятся кулачки распредвала, и его придется заменить.

Стучат гидрокомпенсаторы на Priora на горячую

Нормальная работа силовой установки автомобиля проверяется в прогретом состоянии. Если шум от ГК возникает на «горячую» причины стука аналогичны тем, что актуальны для холодной эксплуатации с уникальными дополнениями:

• ВспеNiva масла. Это обычно провоцируется его низким качеством или нарушением требуемого уровня – переливом.
• Следствие перегрева силовой установки – в таком случае возникает расширение посадочных мест ГК, что вызывает их расшатывание.

Диагностика

Предварительно требуется демонтировать с двигателя все гидро компенсаторы, разобрать и почистить их для подробного изучения. При поиске непоLADA в 80% случаев автомобилисты сталкиваются с такими проблемами:

• Износ или нарушение целостности шарика запорного клапана – требуется полная замена ГК.
• Наличие твердых отложений на поверхности детали. Для устранения непоLADA достаточно промыть все узлы.
• Износ плунжерной пары – чревато заменой блока.
• Наличие царапин, сколов, трещин на одной или нескольких поверхностях механизма также требует установки новой детали.

Последовательность действий при замене гидрокомпенсаторов ВАЗ 2170 Priora 16 клапанов

• Установить машину на стояночный тормоз.
• Отключить питание электросети.
• Демонтировать кожух силовой установки.
• Отсоединить провода зажигания, питания форсунок.
• Демонтировать патрубки вентиляции картера с ГБЦ.
• Удалить крепление масляного щупа вместе с самим элементом.
• Снять выпускной коллектор.
• Удалить кожухи и ремень ГРМ.
• Аккуратно снять шестерни распредвалов и заднюю крышку механизма.
• Демонтировать крышку ГБЦ, предварительно выкрутив 15 болтов.
• Открутить корпуса подшипников.
• Предварительно нанеся метки положения, снять распределительные валы.
• Демонтировать гидрокомпенсаторы и установить на их место новые детали, предварительно смазав маслом. Делать это удобно при помощи магнита.

Важно! Производитель рекомендует выполнять замену гидрокомпенсаторов полным комплектом. Это аргументировано высокой вероятностью последовательного отказа нескольких узлов, что спровоцирует повторный ремонт

При этом после замены деталей, стук может наблюдаться в течении первых 2-3 запуска силовой установки. Если шум не прекращается – проблема скрывается в подаче смазки. В таком случае требуется промывка картерного отсека мотора или раскоксование напорных магистралей. О том как работает мотор LADA Priora после замены гидрокомпенсаторов можно увидеть на

Необходимое оборудование

При выполнении работ автомобилисту потребуется такой набор инструментов:

• две отвертки (;-);
• комплект накидных ключей;
• специальный герметик;
• магнит.

Профилактика

Для того чтобы уберечь гидрокомпенсаторы на Priora 16 клапанной, необходимо соблюдать такие рекомендации:

• Использовать исключительно высококачественные лубриканты. Хорошее масло способно продлить срок эксплуатации мотора в 2-3 раза.
• Своевременно выполнять ТО автомобиля, менять жидкости, не допускать работы изношенной смазки. При несоблюдении межсервисного интервала замены лубрикантов, возможно выпадение осадка, интенсивное шламообразование внутри ДВС.
• Не допускать перегрева мотора. Во время превышения критической температуры, ГБЦ может деформироваться, что вызывает смещение осей ГК и приводит к их заклиниванию.
• Срок эксплуатации гидриков на ВАЗ 2170 в шестнадцати клапанной версии ограничен на 100000 км пробега.

Рекомендуется выполнять профилактическую замену уже при 90000 километров, отмотанных спидометром.

Замена гидрокомпенсаторов на ВАЗ-2110, 2111, 2112

Гидрокомпенсаторы (гидротолкатели) клапанов служат для автоматической регулировки тепловых клапанных зазоров. По сути, они являются своеобразными прокладка между кулачками распредвала и клапанами, способными изменять свою толщину.

Их применение в двигателе позволяет не производить систематическую настройку тепловых зазоров.

Конструкция гидрокомпенсатора состоит из корпуса в форме цилиндра и плунжера, включающего втулку, шариковый клапан и пружину.

Принцип его работы следующий. Когда кулачок поворачивается тупой стороной к толкателю, между ними возникает зазор. В это время подпружиненный плунжер поднимается вверх, перекрывая его, а масло через канал, с шариковым клапаном поступает в полость плунжера.

Поворачиваясь другой стороной, кулачок нажимает на толкатель, направляя его вниз. Клапан при этом закрывается шариком. Таким образом плунжер передает усилие кулачка непосредственно на клапан.

Устройство и принцип действия гидрокомпенсаторов ВАЗ 2112

Устройство гидрокомпенсаторов

При работе двигателя внутреннего сгорания некоторые детали расширяются из-за нагрева. Для предотвращения ухудшения работы силовых агрегатов, ускоренного износа и т.д. На этапе проектирования между некоторыми деталями прокладывают тепловые зазоры, например, в механизме привода клапана. Эти пространства «заполняются» при повышении температуры».

Но детали в процессе эксплуатации соответственно изнашиваются, меняют свои геометрические параметры. Это означает, что также изменяется расчетный допуск на тепловое расширение, что отрицательно сказывается на характеристиках двигателя.

Гидрокомпенсаторы позволяют регулировать зазоры в механизме привода клапана. Независимо от степени износа деталей и температурного режима они предназначены для поглощения зазоров между рабочими частями.

Работа гидротолкателя основана на принципе несжимаемости моторного масла, которое постоянно заполняет внутреннюю полость гидротолкателя во время работы двигателя и перемещает его поршень при появлении зазора в срабатывании клапана.

Это обеспечивает постоянный контакт толкателя с кулачком распределительного вала без люфта.

Это устраняет необходимость регулировки клапана во время технического обслуживания.

Принцип действия гидрокомпенсатора (гидротолкателя) ВАЗ 2112

Масло под давлением, необходимое для работы гидротолкателя, подается во внутренние полости А и В из канала С системы смазки двигателя через боковое отверстие в толкателе 6, полученное в кольцевой канавке его цилиндрической поверхности.

Когда клапан 1 закрыт, толкатель 6 (через плунжер 7) и втулка 9 прижимаются к кулачку 5 распределительного вала и торцу штока клапана соответственно силой расширения пружин 8. Давление в полости А и В то же самое, обратный клапан 3 гидротолкателя прижимается к седлу в поршне 7 пружиной 2 — в клапанном механизме нет зазоров.

При вращении распределительного вала кулачок 5 скользит по толкателю 6, перемещая его и связанный с ним поршень 7.

Перемещение плунжера 7 во втулке 9 приводит к резкому увеличению давления в полости B. Несмотря на небольшие утечки масла через зазор между плунжером и втулкой, толкатель 6 и втулка 9 перемещаются как одно целое и открывают клапан 1.

При дальнейшем вращении распределительного вала кулачок 5 снижает давление на толкатель 6 и давление масла в полости B становится ниже, чем в полости A.

Обратный клапан 3 открывается и пропускает масло из полости A, соединенной с маслопроводом двигателя, в полость B.

Давление в полости B увеличивается, гильза 9 и поршень 7, перемещаясь друг относительно друга, выбирают люфт в клапанном механизме.

Устройство и принцип работы гидрокомпенсаторов

Размеры деталей работающего двигателя внутреннего сгорания вследствие нагрева увеличиваются. Чтобы это не привело к поломкам, ускоренному износу, ухудшению характеристик силовых агрегатов, между некоторыми деталями на этапе конструирования создают тепловые зазоры. При разогреве мотора за счет расширения деталей они «выбираются» (поглощаются). Тем не менее по мере износа деталей их нагрева оказывается недостаточно для поглощения зазоров, что отрицательно сказывается на характеристиках двигателя.

Тепловой зазор в механизме привода клапанов напрямую влияет на работоспособность силового агрегата. Так как из-за износа деталей клапанные зазоры постоянно изменяются, еще в начале прошлого века в двигатель внедрили механизм их регулирования с помощью обычных гаечных ключей. Делать это следовало регулярно, а значит, повышалась трудоемкость техобслуживания и увеличивалась его стоимость. Гидрокомпенсаторы (ГК) позволяют избежать этих проблем. Они должны полностью поглощать зазоры между рабочими поверхностями распредвала и рокерами коромыслами, клапанами, штангами — независимо от температурного режима и степени износа деталей.

Гидрокомпенсаторы можно устанавливать на все типы газораспределительных механизмов (ГРМ) — с коромыслами, рычагами, штангами — и при любом расположении распредвала (верхнем или нижнем, рис. 1).

В зависимости от конструкции ремня ГРМ различают четыре основных типа гидроподъемников (см. Фото ниже): гидротолкатели; гидравлические опоры; гидравлические опоры, предназначенные для установки в рычаги или коромысла; гидравлические роликовые толкатели.

Сколько стоит замена?

Для замены гидрокомперсаторов следует брать целый комплект, так как менять их по одной просто не имеет смысла. Цена комплекта гидрокомперсаторов на 16-ти клапанную модель ВАЗ-2112 стоит в пределах 2000 рублей. И для того, чтобы не приобрести бракованные запчасти, предлагаем ознакомится с видео:

Цена за проведение работ по замене гидрокомперсаторов в условиях автосервиса будет колебаться в пределах 3000 рублей, однако такие работы вполне можно сделать своими руками, необходимо лишь строгое следование нашей подробной инструкции.

Пошаговый процесс замены гидрокомперсаторов на ВАЗ-2112

Сама по себе работа не представляет из себя ничего сложного, однако потребует определенного внимания и небольших усилий, так как преподает демонтаж клапанной крышки и распределительных валов.

Работы выполняем на холодном двигателе в следующем порядке:

Автомобиль фиксируется на ровной поверхности, ставится на ручной тормоз, под колеса можно подставить противооткатные упоры.
Отключает минусовую клемму с аккумуляторной батареи.
Демонтируем крышку двигателя, открутив четыре болта.
Если болты не покрыты коррозией, они легко открутятся.

Затем снимаем ресивер

Обратите внимание, что после этого все впускные отверстия необходимо закрыть чистой ветошью, во избежание попадания грязи и иных посторонних предметов.
Убираем ресивер в сторону.

Снимаем модуль зажигания, который держится на трех болтах. Полезно будет провести его визуальную проверку на наличие повреждений, так как это болезнь этого узла.
Далее ослабляет хомуты и убираем в сторону шланг вентиляции картера.
Убираем фиксатор питания форсунок.
Следующий шаг заключается в снятии клапанной крышки «головы», для этого необходимо выкрутить 15 болтов, расположенных по периметру.
Расположение болтов указано маркером.

Когда она демонтирована, перед нами открывается общий вид из двух распределительных валов и всех её составляющих.
Если у вас возникнет желание проверить, какой конкретно гидрокомпенсатор не исправен, достаточно лишь надавить на него

Если нажатие происходит с применением существенного усилия-он исправен, а когда поддаётся легко- он подлежит замене.
Для проверки подойдёт обычная отвёртка.

Чтобы приступить к следующему шагу, необходимо снять ремень ГРМ, о том, как это сделать очень подробно написано в этой статье. Ознакомьтесь также с материалом о том, как правильно потом осуществить натяжку ремня ГРМ.
Когда ремень снят, откручивания болты и снимаем приводные шестерни распределительных валов и шкив коленвала.
Демонтированные шкивы, аккуратно убираем в сторону.

Снимаем клемму с датчика давления масла.
Аккуратно откручиваем 20 болтов, которые фиксируют корпус над распределительными валами.
Откручиваем так, как указано стрелками.

Затем демонтируем гайку, которые крепят кронштейн опоры валов с задней стороны двигателя.
Для демонтажа гаек, необходимо извернуться.

Убираем в сторону весь корпус.
Теперь, когда открыт доступ к распредвалам, снимаем и убираем их, не забывая выставить их снова по меткам.
При демонтаже, обращаем внимание на целостность сальников.

Сейчас можно приступать к замене гидрокомперсаторов, и тут нам понадобится хороший магнит.
С помощью магнита достаем все старые элементы и на их место ставим новые.
Выбираем такой магнит, чтобы его силы хватило для зацепа.

Процесс сборки проводим в аналогичном порядке снятию, не забывая поменять прокладки и нанести герметик там, где это необходимо, обращая внимание на стыки и соединения.
Выставляем метки и одеваем ремень ГРМ.
Убираем остатки засохшего герметика, подключаем все устройства и на этом работы по замене гидрокомперсаторов можно считать законченной.

Проводим диагностику

После того как все работы по ремонту завершены, необходимо проверить работу двигателя.

• Если после запуска вы услышите посторонний звук, похожий на тресканье или клацанье — это будет означать, что в области работы гидрокомперсаторов находится воздух и его необходимо выгнать, заполнив все пространство маслом.
• Такую работу выполняем следующим образом: В течении 3-5 минут поднимаем и держим постоянные обороты до 2500 об/мин, после этого еще 1 минуту даем поработать на холостом ходу, далее глушим двигатель.
• После небольшого перерыва вновь запускаем двигатель и слушаем его работу. При вновь появившихся звуках проделываем такую прокачку снова. Как правило, масло гарантированно заполняет все полости после 3-х попыток прокачки.

Замена

Опытные автолюбители советуют менять гидрокомпенсаторы комплектом. Износ у них примерно одинаковый. Поэтому, при отказе одного, вскоре выйдет из строя и другой. Для замены ”гидриков” вам придется снять распредвалы, а также некоторые другие части двигателя. В принципе работа несложная, и не занимает много времени. Производить ее следует только на полностью остывшем двигателе.

Для большей надежности нужно заодно поменять моторное масло. При первом пуске двигателя не пугайтесь, вы можете услышать все тот же стук. Он закончится спустя полминуты, как только в гидрокомпенсатор наберется нужное количество масла. При правильной замене мотор будет работать тихо длительное время.

Заключение. Двигатель на «двенашке» обладает большим количеством плюсов, он достаточно оборотист, и вместе с тем не прожорлив. Но, у него есть один недостаток, стук клапанов. Поэтому, начинающие водители часто спрашивают, что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов. Перед ответом на этот вопрос, необходимо выяснить точную причину такого явления. После чего, ее можно будет устранить.

Не нашли интересующую Вас информацию? на нашем форуме.

Замена компенсаторов

Следует отметить, что замена гидрокомпенсаторов своими руками ваз 2112 имеет свои определённые нюансы. Знание этих технических тонкостей позволят автолюбителям и профессионалам успешно решать проблемы такого рода.Далее представлена подробная инструкция по выполнению замены ГК:

• Вначале снимается пластиковая крышка.
• Далее снимается ресивер. Необходимо закрыть крышками отверстия впускного коллектора.
• Потом необходимо снять модуль зажигания.
• Затем снимается шланг вентиляции картера.
• Далее снимаем крепление проводов форсунок. Для этого нужно использовать рожковый ключ на 10.

Снимаем крепление проводов форсунок

Затем снимаем клапанную крышку. Для этого необходимо с помощью головки на 8 отвернуть 15 болтов.

Снимаем клапанную крышку

Далее снимается крышка головки цилиндров.

Проверка работоспособности гидрокомпенсатора

• Демонтируем зубчатые шкивы распредвалов.
• Отсоединяем провод от датчика давления масла.
• Раскрепляем корпус подшипников распредвалов. Для этого необходимо, с помощью головки на 8 отвернуть 20 болтов.
• Отворачиваем болт крепления штанги к кронштейну задней опоры двигателя.
• Далее откручиваем три гайки крепления кронштейна задней опоры. Это делается с помощью головки на 15.

Откручиваем крепление кронштейна

• Снимаем кронштейн задней опоры.
• Теперь можно снять корпус распредвалов.
• Из корпуса вынимаем трубки свечей зажигания.
• Для того, чтобы отличить впускной и выпускной распредвалы, на первой шейке впускного вала имеется поясок.

Впускной и выпускной распредвалы

• Далее снимаем распредвалы с сальниками.
• Далее необходимо снять задние заглушки корпуса подшипников распредвалов и головки цилиндров.

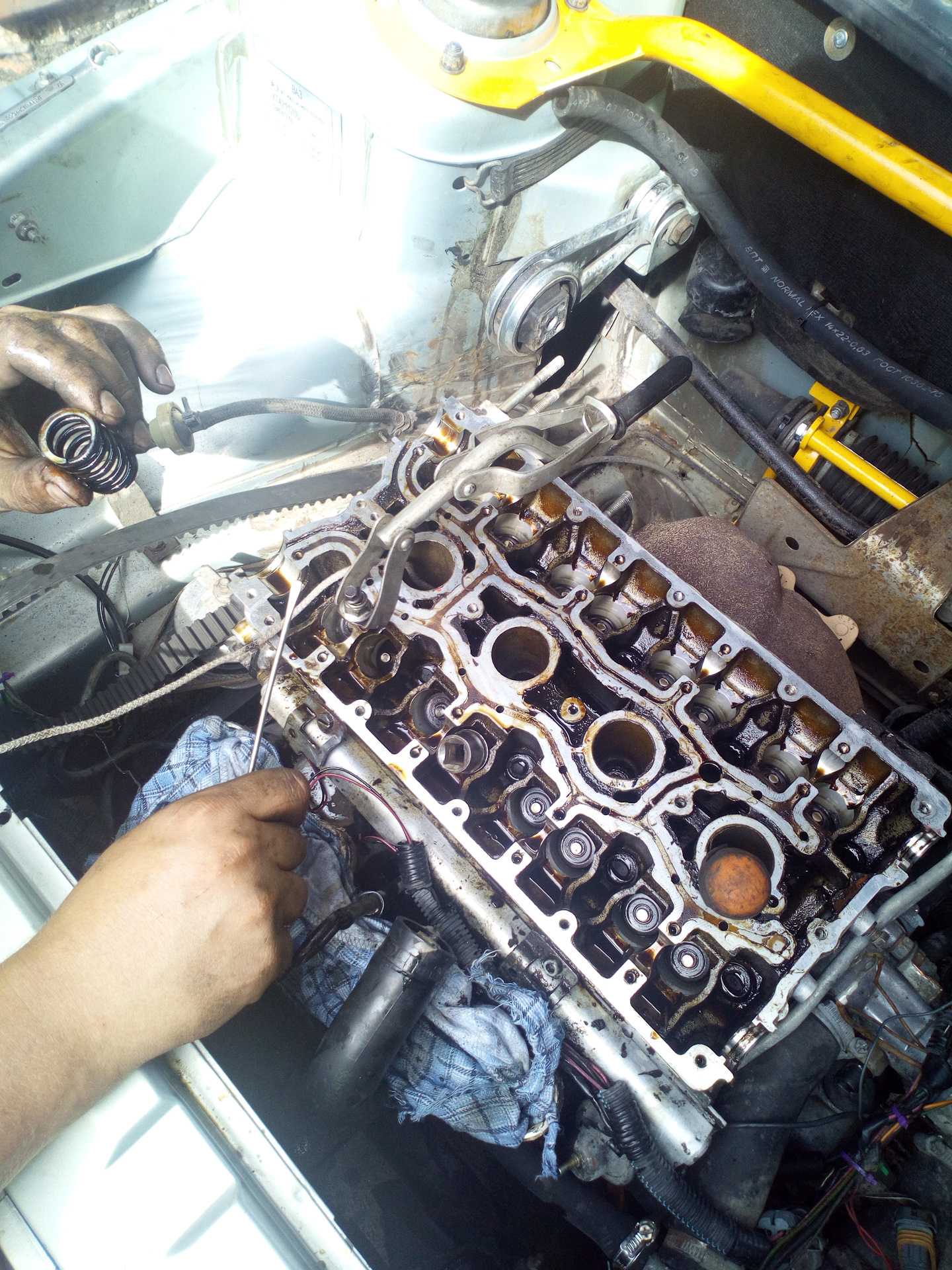

• С помощью магнита достаём из гнезда гидрокомпенсатор.

Достаём  гидрокомпенсатор

В случае необходимости заменяем гидрокомпенсатор новым изделием и производим сборку в обратном порядке.

Как видно по фото, предложенный комплекс работ, особых трудностей не представляет. После выполнения замены, двигатель может некоторое время работать с повышенным шумом. В этом случае делают прокачку гидрокомпенсаторов.Для этого необходимо выполнить следующие действия:

• Запустить двигатель и в течение 5 минут дать ему поработать на 2500 оборотах.
• Затем перейти на холостые обороты и дать двигателю поработать полминуты.
• Далее двигатель заглушить и выждать одну минуту.
• Через минуту двигатель запустить вновь. Если стук исчез, то гидрокомпенсатор прокачан, если нет, то всю процедуру нужно повторить вновь. Повторов может понадобиться до пяти и больше.

Перед тем как будет произведена замена гидрокомпенсаторов ваз 2112 – видео, предложенное ниже, поможет вам избежать печальных недоразумений:

Как показывает это видео – к покупке новых запасных частей нужно относиться очень и очень скрупулёзно.

Болты, как альтернатива для гидрокомпенсаторов

Достаточно актуальной на сегодня является замена гидрокомпенсаторов на болты ваз 2112. Эта тема вызывает массу дискуссий и имеет много положительных и отрицательных мнений. Приведём некоторые «за» и «против» в отношении к гидрокомпенсаторам.Положительные стороны:

• Клапаны всегда будут плотно закрытыми и в результате этого вероятность прогорания минимальная.
• Нет необходимости регулировать зазоры.
• Значительно снижен шум газораспределительного механизма.
• Более устойчивая работа прогретого двигателя на холостых оборотах. Это является результатом плотного закрытия клапанов.

Отрицательные стороны:

В данном случае  мы наблюдаем, пожалуй, только один минус – это цена на запасные части. Имеется в виду стоимость самих гидрокомпенсаторов  и связанных с ними деталей. Однако, постоянная регулировка безкомпенсаторного газораспределительного механизма потребует не меньших затрат и тем более хлопот.

В заключении отметим, что замена гидрокомпенсаторов в обязательном порядке включает в себя следующие операции:

• Замена масла.
• Промывка системы.
• Замена масляного фильтра.
• Прочистка каналов подачи масла в гидрокомпенсаторы. Это успешно можно сделать с помощью сжатого воздуха.

</index>Добавить комментарийДобавить комментарийСоветуем прочитать

• https://www.vazzz.ru/zamena-gidrokompensatorov-na-vaz-2112-16-klapanov/
• https://m.etlib.ru/report/1360-zamena-gidrokompensatorov-na-vaz-2112
• http://mylada.net/remont/zamena-gidrokompensatorov-vaz-2112.html
• https://masteravaza.ru/dvigatel/obsluzhivanie-dvigatelya/zamena-gidrokompensatorov-vaz-2112-422

Виды и стоимость услуги

Услуга производится для машин разных моделей. Стоимость компенсаторов, узлов газораспределительного механизма, для машин различна (деталь для автомобиля «Лада Приора» стоит 2200-2300 рублей). Замена приспособления неизбежна, время, когда этот процесс нужно произвести будет зависеть от условий эксплуатации автомобиля. Автовладельцы замечают, что процесс замены детали не так тяжёл, как последующая фиксация распределительного вала. Степень изнашивания гидрокомпенсатора определяют, сжимая его пальцами. Если сделать это удаётся, то компенсатор действительно стоит заменить. Демонтаж и установку лучше проводить в автосервисе.

Замена гидрокомпенсаторов для отечественных автомобилей производится от 2000 рублей. Для иномарок (ременных) цена услуги составит 3200 рублей, иномарок (цепных) – 7000 рублей. При замене гидрокомпенсатора внедорожника цена услуги составит от 6 тысяч рублей.

Для автомобиля Opel Astra 2011 года выпуска (технические показатели: объём двигателя 1,4 литра, 140 лошадиных сил) с разобранным мотором услуга может составить 2 тысячи рублей, при этом вам просто заменят деталь и вернут машину в разобранном виде. Полный комплекс работ (ремонт двигателя) с разборкой мотора может обойтись в 18 тысяч рублей. В другом автосервисе за услугу предлагается заплатить 8000 р.

Замена одного компенсатора для автомобиля Toyota Corona Premio 1999 года выпуска (конструктивные характеристики: объём двигателя 1,8 литра, мощность 115 лошадиных сил) ориентировочно может обойтись в 8 тысяч рублей.

Как поменять гидрокомпенсаторы?

Если после замены масла проблема не ушла (после 5 минут работы с новым средством стук должен уйти) и обнаружены существенные поломки, необходимо установить новые запчасти. В некоторых случаях помогает промывка специальной жидкостью без снятия или ручным способом (необходим демонтаж).

Для процедуры нужны:

• набор отверток;
• накидные ключи;
• сами детали;
• сальники распредвалов;
• прокладка крышки ГБЦ;
• герметик;
• магнитик (пригодится для извлечения деталей).

Алгоритм замены приведен в этой статье ниже.

Сколько стоят гидрокомпенсаторы? На этот вопрос однозначно ответить нельзя, потому что итоговый ценник зависит от многих факторов. Один из самых существенных — марка и тип автомобиля. Для машин отечественного производства (например, ВАЗа 2112) замена может ограничиться двумя тысячами рублей. Работа с иномарками ременного типа обходится примерно на 30% дороже. Работа с “цепным” вариантом обходится в семь тысяч рублей (с внедорожниками цены такого же порядка).

Как менять гидрокомпенсаторы?

Последовательно обесточивают, разбирают с применением магнита, новые запчасти смазывают и устанавливают назад.

Последовательность действий на примере замены гидрокомпенсаторов “Приоры” приведена ниже:

отключают клеммы от аккумуляторной батареи;
снимают двигательный кожух;
отсоединяют ВВ провода от свечей и катушки;
обесточивают форсунки;
отсоединяют вентиляционный патрубок;
демонтируют щуп масла и крепление;
в области соединения блока цилиндров и выпускного коллектора выкручивают гайки и болты;
ослабляют болты ременных кожухов газораспределителя (верхний и нижний);
убирают ремень распределительных валов, ослабив ролик натяжения;
откручивают и убирают шестеренки распредвалов (важно в процессе не потерять шпонки);
убирают крышку газового распределителя сзади;
снимают крышку ГБЦ;
снимают корпус подшипников;
убирают распределительные валы, предварительно пометив положение;
нажатием пальца проверяют работу компенсаторов (если сопротивление отсутствует, требуется замена);
извлекают неисправные элементы магнитом;
новые запчасти, смазанные маслом, монтируют.

Если не понятно, как заменить гидрокомпенсаторы своими силами (нет времени или навыков), обратитесь в тех и «минусы» использования гидрокомпенсаторов в двигателях

Внедрение ГК позволило избежать регулировки зазоров клапанного механизма и сделать его работу более «мягкой»; уменьшить ударные нагрузки, то есть снизить износ деталей ГРМ и исключить повышенную шумность двигателя; более точно соблюдать длительность фаз газораспределения, что положительно сказывается на сохранности двигателя, его мощности и расходе топлива.

При всех своих преимуществах гидрокомпенсаторы обладают и недостатками, а двигатели, оборудованные ими, — некоторыми особенностями эксплуатации. Один из конструкционных недостатков простых гидрокомпенсаторов проявляется в некачественной работе холодного двигателя в первые секунды пуска, когда давление масла в системе смазки отсутствует или оно минимально. Об особенностях эксплуатации, ремонта и обслуживания двигателей с ГК читайте в следующих номерах «АЦ».

Без последствий не бывает

Впускные и выпускные клапаны нагреваются до разной температуры, поэтому величины необходимых для них тепловых зазоров различны: для впускных клапанов — 0,15: 0,25 мм, а для выпускных — 0,20: 0,35 мм и даже больше. Если эти величины не соблюдены, последствия могут быть самыми разными: при «перетянутых» впускных/выпускных клапанах (зазор мал или его вообще нет) из-за неполного их закрытия снижается компрессия, что приводит к потере мощности, прогоранию тарелок клапанов и их седел, воспламенению топливо-воздушной смеси во впускном/выпускном коллекторе (при проникновении пламени), возникновению калильного зажигания (из-за перегрева кромок клапанов). Если клапан оказывается приоткрытым, при любом температурном режиме заметно ухудшаются пусковые характеристики двигателя; при увеличенных зазорах возникают повышенные ударные нагрузки, которые, воздействуя на детали ГРМ, снижают их ресурс. Кроме того, ухудшается наполнение цилиндров свежим зарядом, а это чревато снижением крутящего момента и мощности мотора.

Историческая справка

Первые патенты на гидрокомпенсаторы зазоров клапанов были зарегистрированы в США в 1920 году. С 1960 года 90% всех американских легковых автомобилей стали серийно выпускаться с гидрокомпенсаторами. Производство ГК в ФРГ было начато в 1971 году. С 1978 года большинство остальных ведущих автомобильных фирм серийно применяют эту технологию.
