Ремень привода газораспределительного механизма fiat doblo / panorama / cargo / maxi с 2001 года

Опубликовано: 22 Ноя 2021Рубрика: ЗаменаАвтор: editor

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Процедура замены

Бо́льшая часть владельцев доверяет замену ГРМ специалистам ремонтных мастерских, это потребует дополнительных затрат за выполненную работу. При наличии опыта обслуживания и ремонта транспортных средств можно самостоятельно успешно выполнить замену зубчатого ремня в приводе ГРМ Фиат Альбеа. Одного желания будет недостаточно, потребуется ещё наличие места для проведения работы, нужного инструмента, новых запасных частей. Работу можно выполнить в гараже над смотровой ямой.

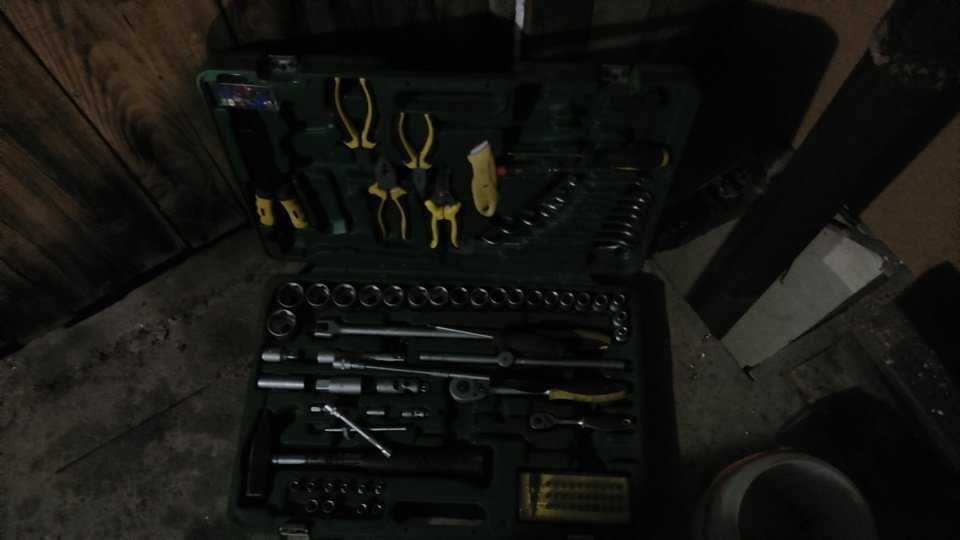

Для работы понадобиться приготовить:
