Как поменять боковое зеркало заднего вида на шкода октавиа а5

Замена подрулевого переключателя поворотников Skoda Octavia Tour

Сразу хотелось бы отметить что на мою Октавию Тур я нашел подрулевой переключатель в автодоке, кому интересно — то вот он, именно его и будем ставить вместо поломанного. Если Вы еще не сняли руль, то рекомендую это сделать. Инсрукция по снятию руля с шкоды октавии находится тут. Дальше мы видим такую картину.

Торксом Т-25 выкручиваем два винта ручки и движением влево (пазовая тема) снимаем ее с рычага рулевой колонки.

Троксом Т-10 выкручиваем два винта крепления верхней крышки рулевой колонки.

Снимаем верхнюю крышку при этом…

необходимо «отстыковать» под приборной доской.

Кладем в общую кучу деталей.

Выкручиваем торксом Т-10 два винта крепления нижней крышки рулевой колонки.

И снизу третий винт шестигранником на 4 мм.

Снимаем нижнюю крышку.

Инструмент для снятия руля и подрулевого переключателя, здесь не хватает шестигранника на 4 мм.

отводим фиксатор электроразъема катушки с контактным кольцом.

и отсоединяем этот электро-

освобождаем три защелки катушки с контактным кольцом разъем

и снимаем катушку с контактным кольцом.

Шестигранником 4 мм ослабляем хомут фиксации многофункционального переключателя на рулевой колонке.

Расстыковываем электроразъемы многофункционального переключателя

и снимаем многофункциональный переключатель.

каталожный номер моего подрулевого переключателя режимов работы стеклоочистителей.

Расстыковать многофункциональный переключатель удобнее всего на рулевой колонке как на фото.

Новая деталь от фирмы Феби, с exist ru примерно за 700 руб.

При этом регулируем зазор между рулевым колесом и переключателем приблизительно 3 мм на этапе изображенном на фото (руль временно надевается на шлицы для регулировки).

Внимание! При подсоединении «-» клеммы с аккумулятором в замке зажигания не должно быть ключа. На передних сидениях тоже лучше никому не тусоваться

Далее на нейтралке со стороны вставляем ключ — ОК, включаем зажигание — ОК, запуск — ОК, подождали секунд 30 — ОК, Добро пожаловать за руль :)))

Как разобрать зеркало на шкода октавия а5 рестайлинг

Речь пойдет о замене повторителей поворотников на A5 FL.
Я пропустил начало процесса на первом зеркале, поэтому у меня получился коллаж из двух разных зеркал.

Исходный материал: повторители, 2 шт., Производство Китай.

Для снятия зеркала берем присоску с видеорегистратора или антирадара, берем зеркало отверткой и осторожно сдвигаем на себя. Чтобы снять корпус зеркала, открутите этот винт и такой же слева

Чтобы снять корпус зеркала, открутите этот винт и такой же слева.

На крышке корпуса есть три защелки, которые нужно постараться не сломать.

Снимаем шипы и само зеркало. Потом тело.

Снимаем старый повторитель поворотников.

Где-то глубоко под «колесом» находится еще один винт, до которого обычной отверткой не достать.

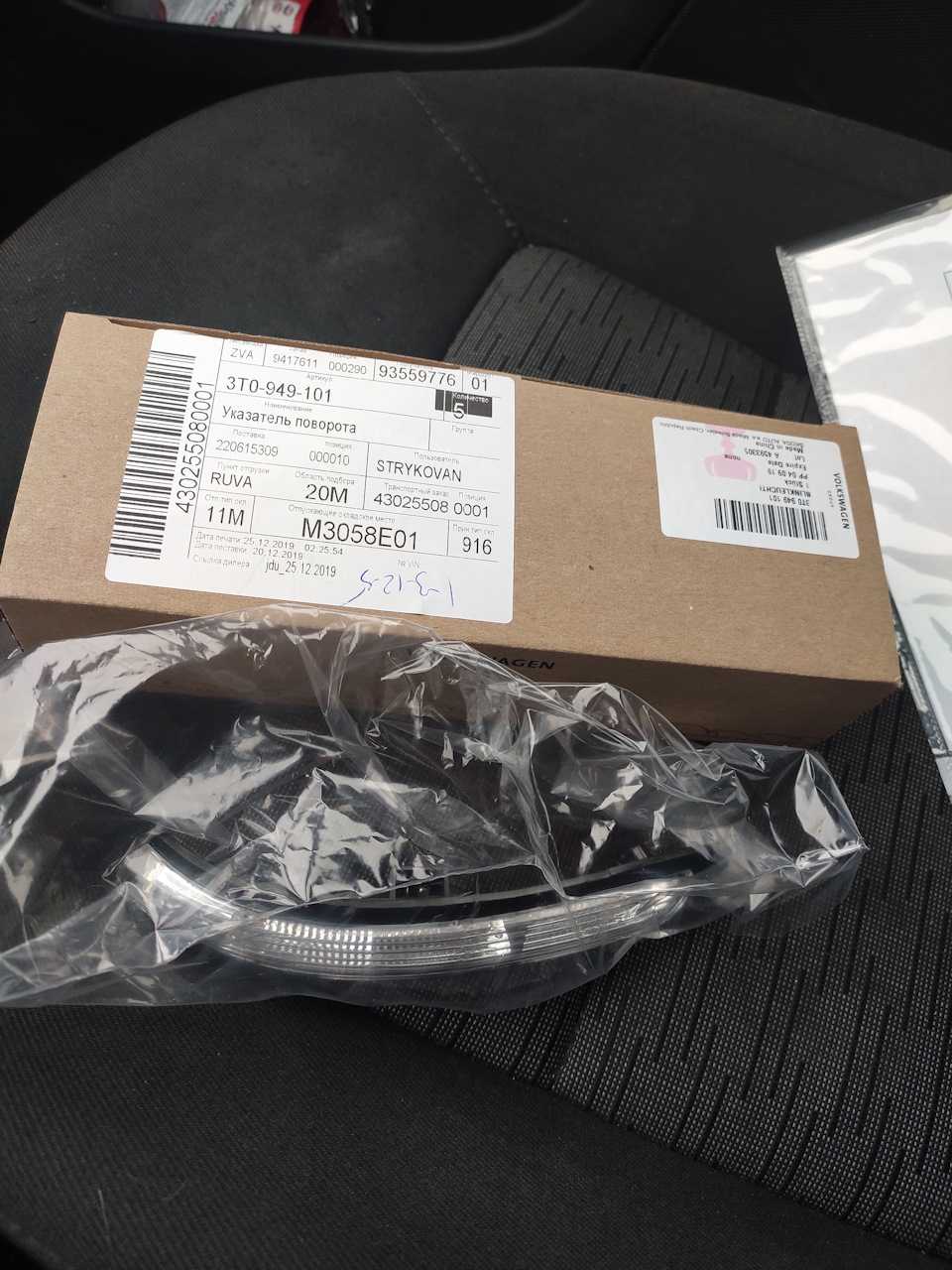

Прикрепляем новый репитер.

Продеваем корпус зеркала в защелки и закручиваем винты.

Вставляем заглушки и ставим зеркало обратно на место.

Все работает

Разборка бокового зеркала

Подскажите, братья, в повторителях катушек что там в зеркалах, в лампочках или в светодиодах? Есть пара (туда-сюда или один (один))?

Заметил, один из ретрансляторов стал слабо мерцать, начал сравнивать (внешне), такое впечатление, что светит только назад, а не вперед вообще .. Если есть пара, то впечатление, что «партнер» мертв.

Три диода? Или лампы? Заменено отдельно или собрано?

Добавлено через 1 час 6 минут 5 секунд:

Удаленный.
На плате распаяно три диода. У меня на столе что-то окислилось, узнаю дальше. Что меня удивило, так это то, что крышка доступа к этой карте каким-то странным и не технологичным способом приклеена (!) К нижней крышке зеркала.

это легко понять.
важно не сломать «ухо», которое находится на «лицевой» стороне, т.е на стороне, обращенной в сторону транспортного средства. Прилагаю фото (в отчете, ссылка на который есть в предыдущем посте) не нашла)

Skoda Octavia Пантера › Бортжурнал › Замена повторителя поворота в зеркале

Заметил, что лампа в зеркале не мигает. Я беспокою. Сначала думал поменять лампочки, купил w5w, но они не подходят! В продаже есть собранная деталь, репитер левый 3T0949101, сейчас стоит около 900 рублей за оригинал. Правый 3T0949102.

и я видел видео парня из Румынии, вроде все очень просто:

У Гая, во-первых, немного другой показатель, хотя он утверждает, что это машина моего поколения (skoda octavia type 1z второго поколения, выпускавшаяся с 2004 по 2014 год). Во-вторых, в нем стальные яйца, т.к как-то снимал, не снимая зеркала и ничего не откручивая. При этом ворчание, что места не хватает и тд, вот ты все берешь и я ему хотел сказать)))) Сразу скажу, что на моей Шкоде это не пойдет, только эта часть пригодится когда все откручено и разобрано, точно так же, как снятие самой полиэтиленовой пленки с помощью пластикового шпателя от OBI. Также я использовал специальные подушечки для укладки плитки (в том числе пластиковые). Спасибо ему за многократное лечение, их пришлось принимать много раз), потому что я много пострадал, сразу скажу — более-менее при всем этом. Теперь по порядку.

Орудие труда:
1) добрая отвертка с головкой torex 10, лучше магнитная (у меня ее не было)
2) шуруповерт посильнее, винтики и саморезы обязательно будут закисшие)
3) wd 40
4) шпатель или пластиковая тарелка — лучше 2 штук, в процессе сами поймете, что проще
5) не толстое металлическое кольцо, обернутое тканью
6) фара
7) пинцет — не было отвертки с магнитом . каждый раз вспоминаю, что все без магнита = боль и страдания терпение и точность

Пошла на тёплую неохраняемую бесплатную отапливаемую стоянку в Ленте, что рядом с домом.
Процесс длился около 2 часов, я думал, что смогу сделать это за 20 минут…

1) поместите зеркало в самое нижнее положение, чтобы сложить его сверху пластиной, обернутой тканью
2) wd-40 обрабатывает все винты и саморезы внутри зеркала
3) откручиваем ножку регулировки зеркал
4) откручиваем остальные саморезы (всего насчитал 4 самореза и 4 самореза), один саморез не захотел, взял мощную отвертку — в результате саморез сломался. И орех!
5) кроме того на румынском очень аккуратно (там чудовищный одноразовый жесткий пластик, собственно, хрупкие клипсы ждут) снимите зеркальный домик, не знаю, как это называется по русски — допускается упаковка.
6) доступ к репитеру открыт — снимаем клемму, чистим контакты…
7) установите новый репитер, включите аварийную группу и убедитесь, что все мигает смазываем пружину поворота зеркала — когда еще мы сюда попадем? Все. Убираем, хлам на вывоз (нашла всякие визитки и рекламу, которую запихивают в машину)
9) поставил все обратно супер аккуратно.
10) проверяем, что зеркало регулируется с водительского сиденья (после первой сборки обратно не регулировалось — неправильно поставил зеркальный кожух)

Я был удивлен: как ярко вспыхнул репетир, справа от меня погасла одна из двух ламп, так что скоро, кажется, поменяю часть правую.

Устала, но рада, что этот ад закончился, пошла работать)

Почему он изменился? Потому что я думал, что это вообще не репитер, а что-то с клеммами или предохранителями, но был приятно удовлетворен.

Как разобрать боковое зеркало заднего вида

Это необходимо, если, например, зеркальный элемент сломан и требует замены. Он фиксируется в корпусе пластиковыми зажимами. Как правило, они располагаются на противоположной стороне зеркальной поверхности. Количество этих креплений зависит от модели автомобиля. Чтобы пластиковые подставки стали более управляемыми, их нужно подогреть. В этом может помочь обычный фен. Струю горячего воздуха необходимо направить по всей поверхности стекла. Обычно это занимает пару минут. Помимо обычного бытового фена есть еще и строительный. Однако с его помощью лучше этого не делать. Дело в том, что последний может нагреть пластик до температуры плавления и повредить крепеж.

Когда застежки станут мягче из-за нагрева, необходимо использовать пластмассовые шпатели или плоскую отвертку. Используйте металлический предмет, будьте очень осторожны, он может поцарапать стекло или корпус. Рычажным методом приходится вытаскивать зеркало из держателей.

пластиковые кронштейны — не единственное, что крепит зеркало к телу. Кроме них может быть клей или нитки. Вам нужно отключить все ненужные предметы.

Собрать зеркальную поверхность намного проще — вам просто нужно выровнять защелки в правильном порядке и надавить на зеркальную поверхность.

Ремонт бокового зеркала, замена фонаря указателя поворота

Номер указателя поворота зеркала: 1K0 949 101 для левой стороны, 1K0 949 102 для правой стороны.
Деталь используется на автомобилях следующих марок:

Volkswagen Passat B6 / Volkswagen Passat B6 (3C2) с 2006 по 2010 год
Volkswagen Passat Variant B6 / Volkswagen Passat Variant B6 (3C5) с 2006 по 2010 г
Volkswagen Passat B5.5 / Volkswagen Passat B5.5 (3B3, 3B6) с 2001 по 2005 год

Volkswagen Golf 5 / Volkswagen Golf 5 (1K1, 1K5) с 2004 по 2009 год
Volkswagen Jetta 5 / Volkswagen Jetta 5 (1K2) с 2005 по 2010 г
Volkswagen Golf Plus (5M1) с 2005 по 2009 год
Volkswagen Golf Plus (521) с 2009 по 2014 год
Volkswagen Eos (1F7) с 2006 по 2011 год

Подробнее: Дорожные испытания новой Skoda Octavia

Volkswagen Sharan (7M9) с 2001 по 2004 год
Volkswagen Sharan (7M6) 2004-2010 гг
SEAT Alhambra (7V9) с 2001 по 2011 год

Skoda Superb / Skoda Superb (3U4) 2002 — 2008 гг
порядок работы подходит и для других транспортных средств

VW Sharan GP 2007 г. Из-за механического повреждения (обширная трещина и, как следствие, попадание внутрь грязи и влаги) перестал работать светодиодный повторитель указателей поворота в левом зеркале. Давайте сами поменяем светодиодный поворотник. Ниже фотоотчет.

Используемые инструменты и аксессуары:
1. Серия «torx».
2. Плоскогубцы.
Используемые запасные части:
1. Повторитель левого светодиодного указателя поворота: 1K0 949 101

1. Снимите зеркальный элемент (12), для этого при включенном зажигании с помощью джойстика установите зеркальный элемент в любое крайнее положение так, чтобы между элементом (12) и корпусом зеркала (13) образовался зазор

Осторожно, чтобы не расколоть зеркальный элемент, потяните за край элемента и снимите его с фиксаторов

2. Отсоедините две клеммы обогрева зеркал.

3. Корпус зеркала (13) удерживается только зажимами, и для его разборки необходимо слегка потянуть нижний край корпуса зеркала «на себя», затем потянуть корпус зеркала вверх и снять его.

4. Разберите регулировочный механизм с двигателем (2), для этого открутите 3 винта (9) с помощью Torx T10. Разъем отсоединять не нужно, достаточно отложить механизм в сторону.

5. Снимите раму (3). Для этого «сжимаем» две защелки за основанием зеркала и тянем рамку «на себя».

6. Отсоединяем нижнюю штангу (4) с указателем поворота (7) от силуминовой основы зеркала, для этого откручиваем 2 самореза.

7. Отсоединяем нижнюю штангу (4) и указатель поворота (7), для этого откручиваем два самореза и затягиваем упор.

8. Снимите разъем со «старого» указателя поворота (используйте плоскогубцы). На этом все разборка завершена. Сборка производится в обратной последовательности.

9. СБОРКА. Подключаем разъем к новому поворотнику (7).

10. Соединяем указатель поворота (7) и с нижней планкой (4) двумя саморезами.

11. Соединяем нижнюю планку (с указателем поворота) с силуминовым основанием зеркала двумя саморезами.

12. Закрепите регулировочный механизм (2) на основании зеркала 3 винтами (9).

13. Установите рамку (3) — снизу вставляется в пазы, вверху фиксируется двумя зажимами к основанию зеркала.

14. Установите корпус зеркала «сверху вниз» до щелчка в защелках.

15. Подсоедините нагревательные кабели зеркального элемента (13) и закрепите зеркальный элемент на регулировочном механизме (2) зажимами.

16. Вот и все, ремонт завершен. Результаты показаны на фотографиях.

. небольшое уточнение: установлен новый зеркальный элемент с подогревом — Алькар.
Сергей (ЧБ)

Если вы не нашли информацию о своей машине, посмотрите машины, построенные на платформе вашего автомобиля.
С большой долей вероятности для вашего автомобиля подойдет и информация по ремонту и обслуживанию

Повторитель поворотов Skoda Octavia A5

Может кто сталкивался с такой проблемой, с брелка иногда не Подскажите, почему под запаской вода примерно грамм 200за зиму друзья! Такой вопрос разбирается бокавое зеркало чтобы поменять поварот в нем?? Кто в отрадном ключ потерял куплю шкоду октавию 2 рестайлинг 1, 8 есть у ково предложение уважаемые шкодоводы требуеться помощь октавия тур а4 2003г после некоторых Всех с Крещением, ребят кто как настроил зеркала от мёртвых зон?

Один раз чуть Народ, где в Санкт-Петербурге можно затонировать стёкла, чтоб без косяков и не Мужики, утро доброе!

Подскажите что может быть, появился стук, сегодня ногой по Никто не продаёт передние брызговики на октавию а5 2010 рестайлинг в Беларуси Всем пожалуйста, Октавия А5 12г, провалился датчик парктроника в задний бампер Дайте ссылочку на активацию скрытых функций на а5 дорестайлинг, нет времени Перестала брызгать левая форсунка обывателя.

Подскажите как можно снять пластик чтобы поменять с зеркала с господа! Не подскажите продаются ли они отдельно или целиком зеркало только, Продаю зеркала на 6 контактов. Цена 7000 р. Че-то на ютубе ненашел Приветствую, кто нибудь брал тут брызговики на А5 FL? Продам Руль на Октавию А5 дорестайл. С потертостями; с родной рабочей подушкой!

Кто разбирал зеркало заднего вида? Не работает обогрев Вася пишет ошибку типо Что за кнопка на зеркале заднего вида Кто подскажет, присутствие этой всей изоленты может быть из за подключения Пережаю в С наступающим годом.

Собираем зеркало на тур, такая незадача, несовпадает одна Кому нужен запасной ключ цена Левое. Ребята привет! Есть ли смысл чиповать Привет, можно ли подключить как на видео если я куплю отдельно парктроник “у А что разве так можно было Мужики октаха а5 дорестайлинг. Че за глюки включаю левый поваротник а там тишина Мужики, подойдёт такой кабель к Октавии А5 дорестайл кто нибудь себе устанавливал зеркала слепых зон?

Все по теме Замена зеркала заднего вида Skoda Octavia A7

ЮВАО Есть 2 лип спойлера в грунте под покраску. Продам по 1800 рублей Кто нибудь чиповал 1. И есть ли смысл есть тут люди кто может на октавии 2017г скрытые функции активировать где заказать откидной ключ с чипом на а5 2010 год, если можно ссылку, заранее За сколько можно продать спойлер, ветровеки и рейлинги Привет народ, у кого-то может было: на зеркалах повторители работают только по не подскажите как заменить лампочку повторителя поворота в зеркале Октавия Как назад поставить зеркало заднего вида на лобовое?

Октавия А4, Подскажите перепрошивка и чип тюнинг это одно и тоже Заметил такую фигню, когда машина вся выключена аварийка кнопка чуть чуть моргает Парни здорово. На Продаются новые решетки от а5 и рамка Провалился внутрь датчик заднего парктроника.

Рукой насколько смог там полазил и в разборе. Кому что нужно пишите в Ребята,как зайти в настройки бортовика а5 фл. Та technix кому нужны пишите в Сегодня впервые на дороге встретил одноклубника В Химках, в 9:15, каричневая где можно купить не дорого наружные боковые зеркала на октавию а5fl?

Породам Лип спойлер на а7. Цена 2000р. Могу отправить в регионы Ребята что может быть загораеться приборка без ключа помогите ребята уже все Отвалилось зеркало от лобового, подскажите какой то специальный клей нужен? Там Народ, такая проблема.

Skoda Octavia A5 FL 1.8 tsi › Бортжурнал › Замена левого повторителя (в зеркале)

Эта тема поднята из-за проблемы… Загорелась лампочка.
Ну, я на самом деле все включил и пошел осматривать машину .. Я обошел 2 раза, что все было включено. ****** мама, что это за хрень… Зная, что в зеркалах есть диоды, я подумал об этом в последнюю очередь! Но нет, ОНИ перестали работать.

3 диода, ближайшие к внешнему краю ЛЕВОГО зеркала, заработали на хер. Иногда они мигают, иногда нет. Ясно, что это сработало только на краю двери.
Поехал по гарантии на смену, отказался. Мастер сказал — ЕСТЬ ОСОБЕННОСТЬ, ЕСЛИ КАМЕНЬ И ТРЕЩИНУ ПАДЕТ, то назначьте мне встречу…

Так оно и есть, т.е небольшая трещина в 0,4 мм.

Предложили поменять с ними, но жаба меня задушила, за ретранслятор плачу 1200, правда со скидкой 800 + 1000 замена работы.

В оригинальной инструкции, висящей в Интернете, все выглядит просто, но на самом деле это не так. Кто-то пишет, что удаление заняло минут 20-30…

Посмотрев внимательно и изучив всевозможные отчеты и инструкции, вбил все в голову и пошел рыться, всего минут 15 (разобрать-> установить-> собрать)

Фотографии все подписаны и лучше изучить инструкцию из сборки, тогда легче понять, как все разобрать!

СНЯТИЕ ЗЕРКАЛЬНОГО ЭЛЕМЕНТА:
1. Установите зеркало в сервисное положение (сложите в обратном направлении до упора)
2. Опустите зеркальный элемент в нижнее положение до упора. (Делал аккуратно руками, так как от электронного управления до максимума вниз не спускается). Выше вы можете увидеть крепление стеклянного элемента вверху 2 и внизу.
3. «Плоской» отверткой, не прилагая особых усилий, согните сначала левое ухо, а затем правое.
4. Руками, аккуратно обхватив зеркальный элемент, начал его загибать вниз и на себя с небольшим усилием снимать нижние застежки -> они отсоединяются и УРАААА зеркальный элемент в руках!
5. НЕ ЗАБЫВАЙТЕ УДАЛИТЬ ФИШКИ от зеркального элемента! НО так чисто, т.к все сопли держит! Я нажал на контакт рукой и, ослабив жетон, сначала один, затем другой, удалил их. (СТРАШНО для нагрева).

СНЯТИЕ КРЫШКИ ЗЕРКАЛА:
6. Открутите 2 винта, которыми крепится крышка
7. Снимите 4 пластиковых фиксатора с зажимов.
8

Осторожно потяните вверх с небольшим усилием. -> еще один УРАААА

СНЯТИЕ НИЖНЕЙ ПЛАСТИКОВОЙ КРЫШКИ И САМОПОВТОРНИКА:
9. Откручиваем 2 винта
10. Отсоедините 3 фиксатора. 2 на стороне зеркального элемента (там, где расположены винты) и 1 за зеркалом.
ВЫ ДОЛЖНЫ НАЧАТЬ с того, что находится за ЗЕРКАЛОМ снаружи.
11. Потяните вниз и в сторону. -> УРАААААА !

последний этап — замена самой полосы репитера:

12. Выкрутите еще 2 винта из черной нижней крышки.
13. Отсоедините микросхему от повторителя.

Сборка производится в обратной последовательности, ВНИМАНИЕ на ВИНТЫ! ОНИ РАЗНЫЕ !

Если будут вопросы задавайте, если не все понимают и нужно поподробнее, я вам скажу))
Я постарался ничего не упустить из этой разборки / сборки. Надеюсь моя инструкция с небольшими нюансами кому-то поможет))))

Ну не забудьте кнопку))

Обращаем ваше внимание, что фотографии были сделаны в порядке сборки. Разобрал быстро, но если во время разборки отвлекся на пулемет, то вспомни «французский язык»…

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как поменять боковое зеркало заднего вида на шкода октавиа а5

Замена подрулевого переключателя поворотников Skoda Octavia Tour

Сразу хотелось бы отметить что на мою Октавию Тур я нашел подрулевой переключатель в автодоке, кому интересно — то вот он, именно его и будем ставить вместо поломанного. Если Вы еще не сняли руль, то рекомендую это сделать. Инсрукция по снятию руля с шкоды октавии находится тут. Дальше мы видим такую картину.

Торксом Т-25 выкручиваем два винта ручки и движением влево (пазовая тема) снимаем ее с рычага рулевой колонки.

Троксом Т-10 выкручиваем два винта крепления верхней крышки рулевой колонки.

Снимаем верхнюю крышку при этом…

необходимо «отстыковать» под приборной доской.

Кладем в общую кучу деталей.

Выкручиваем торксом Т-10 два винта крепления нижней крышки рулевой колонки.

И снизу третий винт шестигранником на 4 мм.

Снимаем нижнюю крышку.

Инструмент для снятия руля и подрулевого переключателя, здесь не хватает шестигранника на 4 мм.

отводим фиксатор электроразъема катушки с контактным кольцом.

и отсоединяем этот электро-

освобождаем три защелки катушки с контактным кольцом разъем

и снимаем катушку с контактным кольцом.

Шестигранником 4 мм ослабляем хомут фиксации многофункционального переключателя на рулевой колонке.

Расстыковываем электроразъемы многофункционального переключателя

и снимаем многофункциональный переключатель.

каталожный номер моего подрулевого переключателя режимов работы стеклоочистителей.

Расстыковать многофункциональный переключатель удобнее всего на рулевой колонке как на фото.

Новая деталь от фирмы Феби, с exist ru примерно за 700 руб.

При этом регулируем зазор между рулевым колесом и переключателем приблизительно 3 мм на этапе изображенном на фото (руль временно надевается на шлицы для регулировки).

Внимание! При подсоединении «-» клеммы с аккумулятором в замке зажигания не должно быть ключа. На передних сидениях тоже лучше никому не тусоваться

Далее на нейтралке со стороны вставляем ключ — ОК, включаем зажигание — ОК, запуск — ОК, подождали секунд 30 — ОК, Добро пожаловать за руль :)))

Как разобрать зеркало на шкода октавия а5 рестайлинг

Речь пойдет о замене повторителей поворотников на A5 FL.
Я пропустил начало процесса на первом зеркале, поэтому у меня получился коллаж из двух разных зеркал.

Исходный материал: повторители, 2 шт., Производство Китай.

Для снятия зеркала берем присоску с видеорегистратора или антирадара, берем зеркало отверткой и осторожно сдвигаем на себя. Чтобы снять корпус зеркала, открутите этот винт и такой же слева

Чтобы снять корпус зеркала, открутите этот винт и такой же слева.

На крышке корпуса есть три защелки, которые нужно постараться не сломать.

Снимаем шипы и само зеркало. Потом тело.

Снимаем старый повторитель поворотников.

Где-то глубоко под «колесом» находится еще один винт, до которого обычной отверткой не достать.

Прикрепляем новый репитер.

Продеваем корпус зеркала в защелки и закручиваем винты.

Вставляем заглушки и ставим зеркало обратно на место.

Все работает

Разборка бокового зеркала

Подскажите, братья, в повторителях катушек что там в зеркалах, в лампочках или в светодиодах? Есть пара (туда-сюда или один (один))?

Заметил, один из ретрансляторов стал слабо мерцать, начал сравнивать (внешне), такое впечатление, что светит только назад, а не вперед вообще .. Если есть пара, то впечатление, что «партнер» мертв.

Три диода? Или лампы? Заменено отдельно или собрано?

Добавлено через 1 час 6 минут 5 секунд:

Удаленный.
На плате распаяно три диода. У меня на столе что-то окислилось, узнаю дальше. Что меня удивило, так это то, что крышка доступа к этой карте каким-то странным и не технологичным способом приклеена (!) К нижней крышке зеркала.

это легко понять.
важно не сломать «ухо», которое находится на «лицевой» стороне, т.е на стороне, обращенной в сторону транспортного средства. Прилагаю фото (в отчете, ссылка на который есть в предыдущем посте) не нашла)

Skoda Octavia Пантера › Бортжурнал › Замена повторителя поворота в зеркале

Заметил, что лампа в зеркале не мигает. Я беспокою. Сначала думал поменять лампочки, купил w5w, но они не подходят! В продаже есть собранная деталь, репитер левый 3T0949101, сейчас стоит около 900 рублей за оригинал. Правый 3T0949102.

и я видел видео парня из Румынии, вроде все очень просто:

У Гая, во-первых, немного другой показатель, хотя он утверждает, что это машина моего поколения (skoda octavia type 1z второго поколения, выпускавшаяся с 2004 по 2014 год). Во-вторых, в нем стальные яйца, т.к как-то снимал, не снимая зеркала и ничего не откручивая. При этом ворчание, что места не хватает и тд, вот ты все берешь и я ему хотел сказать)))) Сразу скажу, что на моей Шкоде это не пойдет, только эта часть пригодится когда все откручено и разобрано, точно так же, как снятие самой полиэтиленовой пленки с помощью пластикового шпателя от OBI. Также я использовал специальные подушечки для укладки плитки (в том числе пластиковые). Спасибо ему за многократное лечение, их пришлось принимать много раз), потому что я много пострадал, сразу скажу — более-менее при всем этом. Теперь по порядку.

Орудие труда:
1) добрая отвертка с головкой torex 10, лучше магнитная (у меня ее не было)
2) шуруповерт посильнее, винтики и саморезы обязательно будут закисшие)
3) wd 40
4) шпатель или пластиковая тарелка — лучше 2 штук, в процессе сами поймете, что проще
5) не толстое металлическое кольцо, обернутое тканью
6) фара
7) пинцет — не было отвертки с магнитом . каждый раз вспоминаю, что все без магнита = боль и страдания терпение и точность

Пошла на тёплую неохраняемую бесплатную отапливаемую стоянку в Ленте, что рядом с домом.
Процесс длился около 2 часов, я думал, что смогу сделать это за 20 минут…

1) поместите зеркало в самое нижнее положение, чтобы сложить его сверху пластиной, обернутой тканью
2) wd-40 обрабатывает все винты и саморезы внутри зеркала
3) откручиваем ножку регулировки зеркал
4) откручиваем остальные саморезы (всего насчитал 4 самореза и 4 самореза), один саморез не захотел, взял мощную отвертку — в результате саморез сломался. И орех!
5) кроме того на румынском очень аккуратно (там чудовищный одноразовый жесткий пластик, собственно, хрупкие клипсы ждут) снимите зеркальный домик, не знаю, как это называется по русски — допускается упаковка.
6) доступ к репитеру открыт — снимаем клемму, чистим контакты…
7) установите новый репитер, включите аварийную группу и убедитесь, что все мигает смазываем пружину поворота зеркала — когда еще мы сюда попадем? Все. Убираем, хлам на вывоз (нашла всякие визитки и рекламу, которую запихивают в машину)
9) поставил все обратно супер аккуратно.
10) проверяем, что зеркало регулируется с водительского сиденья (после первой сборки обратно не регулировалось — неправильно поставил зеркальный кожух)

Я был удивлен: как ярко вспыхнул репетир, справа от меня погасла одна из двух ламп, так что скоро, кажется, поменяю часть правую.

Устала, но рада, что этот ад закончился, пошла работать)

Почему он изменился? Потому что я думал, что это вообще не репитер, а что-то с клеммами или предохранителями, но был приятно удовлетворен.

Как разобрать боковое зеркало заднего вида

Это необходимо, если, например, зеркальный элемент сломан и требует замены. Он фиксируется в корпусе пластиковыми зажимами. Как правило, они располагаются на противоположной стороне зеркальной поверхности. Количество этих креплений зависит от модели автомобиля. Чтобы пластиковые подставки стали более управляемыми, их нужно подогреть. В этом может помочь обычный фен. Струю горячего воздуха необходимо направить по всей поверхности стекла. Обычно это занимает пару минут. Помимо обычного бытового фена есть еще и строительный. Однако с его помощью лучше этого не делать. Дело в том, что последний может нагреть пластик до температуры плавления и повредить крепеж.

Когда застежки станут мягче из-за нагрева, необходимо использовать пластмассовые шпатели или плоскую отвертку. Используйте металлический предмет, будьте очень осторожны, он может поцарапать стекло или корпус. Рычажным методом приходится вытаскивать зеркало из держателей.

пластиковые кронштейны — не единственное, что крепит зеркало к телу. Кроме них может быть клей или нитки. Вам нужно отключить все ненужные предметы.

Собрать зеркальную поверхность намного проще — вам просто нужно выровнять защелки в правильном порядке и надавить на зеркальную поверхность.

Ремонт бокового зеркала, замена фонаря указателя поворота

Номер указателя поворота зеркала: 1K0 949 101 для левой стороны, 1K0 949 102 для правой стороны.
Деталь используется на автомобилях следующих марок:

Volkswagen Passat B6 / Volkswagen Passat B6 (3C2) с 2006 по 2010 год
Volkswagen Passat Variant B6 / Volkswagen Passat Variant B6 (3C5) с 2006 по 2010 г
Volkswagen Passat B5.5 / Volkswagen Passat B5.5 (3B3, 3B6) с 2001 по 2005 год

Volkswagen Golf 5 / Volkswagen Golf 5 (1K1, 1K5) с 2004 по 2009 год
Volkswagen Jetta 5 / Volkswagen Jetta 5 (1K2) с 2005 по 2010 г
Volkswagen Golf Plus (5M1) с 2005 по 2009 год
Volkswagen Golf Plus (521) с 2009 по 2014 год
Volkswagen Eos (1F7) с 2006 по 2011 год

Подробнее: Дорожные испытания новой Skoda Octavia

Volkswagen Sharan (7M9) с 2001 по 2004 год
Volkswagen Sharan (7M6) 2004-2010 гг
SEAT Alhambra (7V9) с 2001 по 2011 год

Skoda Superb / Skoda Superb (3U4) 2002 — 2008 гг
порядок работы подходит и для других транспортных средств

VW Sharan GP 2007 г. Из-за механического повреждения (обширная трещина и, как следствие, попадание внутрь грязи и влаги) перестал работать светодиодный повторитель указателей поворота в левом зеркале. Давайте сами поменяем светодиодный поворотник. Ниже фотоотчет.

Используемые инструменты и аксессуары:
1. Серия «torx».
2. Плоскогубцы.
Используемые запасные части:
1. Повторитель левого светодиодного указателя поворота: 1K0 949 101

1. Снимите зеркальный элемент (12), для этого при включенном зажигании с помощью джойстика установите зеркальный элемент в любое крайнее положение так, чтобы между элементом (12) и корпусом зеркала (13) образовался зазор

Осторожно, чтобы не расколоть зеркальный элемент, потяните за край элемента и снимите его с фиксаторов

2. Отсоедините две клеммы обогрева зеркал.

3. Корпус зеркала (13) удерживается только зажимами, и для его разборки необходимо слегка потянуть нижний край корпуса зеркала «на себя», затем потянуть корпус зеркала вверх и снять его.

4. Разберите регулировочный механизм с двигателем (2), для этого открутите 3 винта (9) с помощью Torx T10. Разъем отсоединять не нужно, достаточно отложить механизм в сторону.

5. Снимите раму (3). Для этого «сжимаем» две защелки за основанием зеркала и тянем рамку «на себя».

6. Отсоединяем нижнюю штангу (4) с указателем поворота (7) от силуминовой основы зеркала, для этого откручиваем 2 самореза.

7. Отсоединяем нижнюю штангу (4) и указатель поворота (7), для этого откручиваем два самореза и затягиваем упор.

8. Снимите разъем со «старого» указателя поворота (используйте плоскогубцы). На этом все разборка завершена. Сборка производится в обратной последовательности.

9. СБОРКА. Подключаем разъем к новому поворотнику (7).

10. Соединяем указатель поворота (7) и с нижней планкой (4) двумя саморезами.

11. Соединяем нижнюю планку (с указателем поворота) с силуминовым основанием зеркала двумя саморезами.

12. Закрепите регулировочный механизм (2) на основании зеркала 3 винтами (9).

13. Установите рамку (3) — снизу вставляется в пазы, вверху фиксируется двумя зажимами к основанию зеркала.

14. Установите корпус зеркала «сверху вниз» до щелчка в защелках.

15. Подсоедините нагревательные кабели зеркального элемента (13) и закрепите зеркальный элемент на регулировочном механизме (2) зажимами.

16. Вот и все, ремонт завершен. Результаты показаны на фотографиях.

. небольшое уточнение: установлен новый зеркальный элемент с подогревом — Алькар.
Сергей (ЧБ)

Если вы не нашли информацию о своей машине, посмотрите машины, построенные на платформе вашего автомобиля.
С большой долей вероятности для вашего автомобиля подойдет и информация по ремонту и обслуживанию

Повторитель поворотов Skoda Octavia A5

Может кто сталкивался с такой проблемой, с брелка иногда не Подскажите, почему под запаской вода примерно грамм 200за зиму друзья! Такой вопрос разбирается бокавое зеркало чтобы поменять поварот в нем?? Кто в отрадном ключ потерял куплю шкоду октавию 2 рестайлинг 1, 8 есть у ково предложение уважаемые шкодоводы требуеться помощь октавия тур а4 2003г после некоторых Всех с Крещением, ребят кто как настроил зеркала от мёртвых зон?

Один раз чуть Народ, где в Санкт-Петербурге можно затонировать стёкла, чтоб без косяков и не Мужики, утро доброе!

Подскажите что может быть, появился стук, сегодня ногой по Никто не продаёт передние брызговики на октавию а5 2010 рестайлинг в Беларуси Всем пожалуйста, Октавия А5 12г, провалился датчик парктроника в задний бампер Дайте ссылочку на активацию скрытых функций на а5 дорестайлинг, нет времени Перестала брызгать левая форсунка обывателя.

Подскажите как можно снять пластик чтобы поменять с зеркала с господа! Не подскажите продаются ли они отдельно или целиком зеркало только, Продаю зеркала на 6 контактов. Цена 7000 р. Че-то на ютубе ненашел Приветствую, кто нибудь брал тут брызговики на А5 FL? Продам Руль на Октавию А5 дорестайл. С потертостями; с родной рабочей подушкой!

Кто разбирал зеркало заднего вида? Не работает обогрев Вася пишет ошибку типо Что за кнопка на зеркале заднего вида Кто подскажет, присутствие этой всей изоленты может быть из за подключения Пережаю в С наступающим годом.

Собираем зеркало на тур, такая незадача, несовпадает одна Кому нужен запасной ключ цена Левое. Ребята привет! Есть ли смысл чиповать Привет, можно ли подключить как на видео если я куплю отдельно парктроник “у А что разве так можно было Мужики октаха а5 дорестайлинг. Че за глюки включаю левый поваротник а там тишина Мужики, подойдёт такой кабель к Октавии А5 дорестайл кто нибудь себе устанавливал зеркала слепых зон?

Все по теме Замена зеркала заднего вида Skoda Octavia A7

ЮВАО Есть 2 лип спойлера в грунте под покраску. Продам по 1800 рублей Кто нибудь чиповал 1. И есть ли смысл есть тут люди кто может на октавии 2017г скрытые функции активировать где заказать откидной ключ с чипом на а5 2010 год, если можно ссылку, заранее За сколько можно продать спойлер, ветровеки и рейлинги Привет народ, у кого-то может было: на зеркалах повторители работают только по не подскажите как заменить лампочку повторителя поворота в зеркале Октавия Как назад поставить зеркало заднего вида на лобовое?

Октавия А4, Подскажите перепрошивка и чип тюнинг это одно и тоже Заметил такую фигню, когда машина вся выключена аварийка кнопка чуть чуть моргает Парни здорово. На Продаются новые решетки от а5 и рамка Провалился внутрь датчик заднего парктроника.

Рукой насколько смог там полазил и в разборе. Кому что нужно пишите в Ребята,как зайти в настройки бортовика а5 фл. Та technix кому нужны пишите в Сегодня впервые на дороге встретил одноклубника В Химках, в 9:15, каричневая где можно купить не дорого наружные боковые зеркала на октавию а5fl?

Породам Лип спойлер на а7. Цена 2000р. Могу отправить в регионы Ребята что может быть загораеться приборка без ключа помогите ребята уже все Отвалилось зеркало от лобового, подскажите какой то специальный клей нужен? Там Народ, такая проблема.

Skoda Octavia A5 FL 1.8 tsi › Бортжурнал › Замена левого повторителя (в зеркале)

Эта тема поднята из-за проблемы… Загорелась лампочка.
Ну, я на самом деле все включил и пошел осматривать машину .. Я обошел 2 раза, что все было включено. ****** мама, что это за хрень… Зная, что в зеркалах есть диоды, я подумал об этом в последнюю очередь! Но нет, ОНИ перестали работать.

3 диода, ближайшие к внешнему краю ЛЕВОГО зеркала, заработали на хер. Иногда они мигают, иногда нет. Ясно, что это сработало только на краю двери.
Поехал по гарантии на смену, отказался. Мастер сказал — ЕСТЬ ОСОБЕННОСТЬ, ЕСЛИ КАМЕНЬ И ТРЕЩИНУ ПАДЕТ, то назначьте мне встречу…

Так оно и есть, т.е небольшая трещина в 0,4 мм.

Предложили поменять с ними, но жаба меня задушила, за ретранслятор плачу 1200, правда со скидкой 800 + 1000 замена работы.

В оригинальной инструкции, висящей в Интернете, все выглядит просто, но на самом деле это не так. Кто-то пишет, что удаление заняло минут 20-30…

Посмотрев внимательно и изучив всевозможные отчеты и инструкции, вбил все в голову и пошел рыться, всего минут 15 (разобрать-> установить-> собрать)

Фотографии все подписаны и лучше изучить инструкцию из сборки, тогда легче понять, как все разобрать!

СНЯТИЕ ЗЕРКАЛЬНОГО ЭЛЕМЕНТА:
1. Установите зеркало в сервисное положение (сложите в обратном направлении до упора)
2. Опустите зеркальный элемент в нижнее положение до упора. (Делал аккуратно руками, так как от электронного управления до максимума вниз не спускается). Выше вы можете увидеть крепление стеклянного элемента вверху 2 и внизу.
3. «Плоской» отверткой, не прилагая особых усилий, согните сначала левое ухо, а затем правое.
4. Руками, аккуратно обхватив зеркальный элемент, начал его загибать вниз и на себя с небольшим усилием снимать нижние застежки -> они отсоединяются и УРАААА зеркальный элемент в руках!
5. НЕ ЗАБЫВАЙТЕ УДАЛИТЬ ФИШКИ от зеркального элемента! НО так чисто, т.к все сопли держит! Я нажал на контакт рукой и, ослабив жетон, сначала один, затем другой, удалил их. (СТРАШНО для нагрева).

СНЯТИЕ КРЫШКИ ЗЕРКАЛА:
6. Открутите 2 винта, которыми крепится крышка
7. Снимите 4 пластиковых фиксатора с зажимов.
8

Осторожно потяните вверх с небольшим усилием. -> еще один УРАААА

СНЯТИЕ НИЖНЕЙ ПЛАСТИКОВОЙ КРЫШКИ И САМОПОВТОРНИКА:
9. Откручиваем 2 винта
10. Отсоедините 3 фиксатора. 2 на стороне зеркального элемента (там, где расположены винты) и 1 за зеркалом.
ВЫ ДОЛЖНЫ НАЧАТЬ с того, что находится за ЗЕРКАЛОМ снаружи.
11. Потяните вниз и в сторону. -> УРАААААА !

последний этап — замена самой полосы репитера:

12. Выкрутите еще 2 винта из черной нижней крышки.
13. Отсоедините микросхему от повторителя.

Сборка производится в обратной последовательности, ВНИМАНИЕ на ВИНТЫ! ОНИ РАЗНЫЕ !

Если будут вопросы задавайте, если не все понимают и нужно поподробнее, я вам скажу))
Я постарался ничего не упустить из этой разборки / сборки. Надеюсь моя инструкция с небольшими нюансами кому-то поможет))))

Ну не забудьте кнопку))

Обращаем ваше внимание, что фотографии были сделаны в порядке сборки. Разобрал быстро, но если во время разборки отвлекся на пулемет, то вспомни «французский язык»…

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
