Какой карбюратор следует носить на автомобилях ВАЗ 2106, 2107 и 2109? Когда знания. это сила

Который карбюратор Вам нужно носить ВАЗ 2106, 2107 и 2109? Когда знания сильны

Сегодня все это вполне осуществимо, и сами водители могут это сделать сами. По словам владельцев, которые представили это обновление, эффект от этого заметен.

Какой карбюратор лучше всего носить на ВАЗ 2106, 2107 и 2109

попробуйте выделить в этой статье. Нужно понимать, что невозможно учесть все тонкости, но советы в этой статье довольно просты и понятны даже начинающим водителям. Вам не нужно использовать какие-либо специальные инструменты или технологии, просто прочитайте эту статью до конца и только потом принимайте окончательное решение о том, как изменить мощность вашего автомобиля.

Первые модели «Жигули», которые были модернизированы и адаптированы к дорогам модели «Фиат СССР», были установлены в топливной системе их двигателей, изготовленных на Дмитровском автосборочном заводе. На их изготовление была получена лицензия французской компании. Вебер

. Им были даны индексы ДААЗ 2101, 2103 и 2106. Их также называют Дааз-ми или Вебер.

Многие владельцы продолжают использовать их на машинах, потому что они обеспечивают хорошие динамические характеристики, а их дизайн прост, без особого излишнего дизайна. Однако у этого DAAS есть один существенный недостаток. слишком высокий расход топлива. Эти модели уже давно выведены из эксплуатации, так как появление ВАЗ 2105 достигло совершеннолетия озон

Это собственная разработка инженеров Дмитрова, которая значительно отличается от предшественника по конструкции и характеристикам. Название «Озон» было присвоено соответствующим образом, они были к тому времени самыми экологичными из существующих моделей. Отзывы об этих продуктах очень благоприятны, но у них тоже есть проблемы. Поэтому иногда возникают сбои в пневмоприводе затвора вторичной камеры.

Что такое трамблёр

Трамблером называется механизм, распределяющий электрический ток между свечами и отвечающий за появление искры, воспламеняющей горючую смесь в цилиндрах. В моделях ВАЗ 2109 он располагается около аккумулятора, там, где заканчивается крышка головки блока цилиндров. Официальное его название — прерыватель-распределитель зажигания. Автовладельцы пользуются двумя типами прерывателей: контактным и бесконтактным.

Условно его можно разделить на две части: крышку, изготовленную из прочного материала, не проводящего электрический ток, и непосредственно сам корпус, внутри которого установлен вал, заканчивающийся бегунком с контактным якорем. Входное отверстие для кабеля высокого напряжения расположено в центре крышки, ближе к краям — выходные отверстия с контактными щетками, от них провода расходятся к свечам. Таким образом, крышка является самостоятельной и функциональной деталью. В процессе работы под воздействием вибраций она изнашивается, на ней образуются трещины или сколы, стираются угольные щетки, и ей требуется замена.

Бегунок, на ось которого поступает центральный высоковольтный провод, вращается, поочередно замыкая угольные контакты каждого свечного провода в том порядке, в каком они должны обеспечивать подачу искры для движения поршней в цилиндрах. Скорость бегунка напрямую зависит от коленчатого вала и других параметров двигателя.

Прерывание выполняется в левой части прибора по принципу молота и наковальни. Надетый на вал шток имеет ребристую форму (наподобие гайки). Число рёбер соответствует количеству цилиндров. При вращении выступающие рёбра подталкивают «молоточек» к «наковальне», а уменьшенные стороны, напротив, отодвигают. Таким образом выполняется соединение и прерывание контакта.

Регулировка карбюратора ваз 2109 солекс своими руками

В тех случаях когда, система зажигания отрегулирована правильно, а машина по-прежнему плохо разгоняется, не тянет двигатель, «чихает», «дёргается», глохнет при отпускании педали газа, расходует много топлива и так далее, тогда необходимо обратить внимание на карбюратор

К сожалению, в руководстве по эксплуатации автомобиля и в других источниках, которых сегодня огромное количество в интернете, нет конкретных рекомендаций, как правильно выполняется настройка карбюратора ВАЗ-2109. В основном все советы сводятся к типичной методике регулировки карбюратора, путём вращения двух регулировочных винтов. Её из поколения в поколение передают автолюбители с момента появления первых вазовских карбюраторов. Поэтому мы не будем повторяться, а детально рассмотрим типичные неисправности карбюратора Solex с практическими рекомендациями по их устранению.

Неустойчивый режим холостого хода (ХХ). Если после запуска обороты двигателя «прыгают» и слышны хлопки в глушителе, значит — засорилась система ХХ. В этом случае необходимо вывернуть жиклёр ХХ и осмотреть его целостность. Исправным считается жиклёр, если все три отверстия на его головке имеют круглую форму. Если форма овальная, необходимо заменить жиклёр.

В том случае, когда после осмотра жиклёр оказался работоспособным, следует снять головку и проверить чистоту толкателя, который перекрывает поток топлива через клапан. В самой головке имеется калиброванное отверстие. Оно очень меленького сечения и быстро засоряется. Хорошо чистим это отверстие, а затем промываем головку.

Основыне неисправности карбюраторов ВАЗ Остановка или неустойчивые обороты ХХ…

Вслед за этим проверяем состояние резинового уплотнителя, который надет на жиклёр. При необходимости резинку следует заменить. После этого вкручиваем жиклёр на место, не прилагая больших усилий.

Настройка ЭПХХ. Если двигатель глохнет при резком отпускании педали газа, в то время как при плавном сбрасывании все работает нормально, необходимо проверить работоспособность системы ЭПХХ. В первую очередь необходимо оценить состояние контакта между проводом и жиклёром ХХ, который часто окисляется. При необходимости контакты зачищаем.  Наконечник провода снимаем и поджимаем, чтобы соединение провода с жиклёром было надёжным.

Перелив или недолив топлива может быть из-за неправильной регулировки топливной смеси. Это определяется «дерганием» автомобиля при торможении или разгоне. Для устранения данной неисправности необходимо снять верхнюю часть карбюратора, открутив 5 болтов. Затем переворачиваем верхнюю часть вверх и проверяем состояние поплавков. Они должны быть установлены параллельно двум отметинам, которые имеются на прокладке карбюратора справа и слева.

Вслед за этим выставляем уровень топлива в карбюраторе. Для ВАЗ-2109 оптимальным считается уровень 37,5 мм. Это расстояние измеряется от верхней грани поплавков до прокладки. При этом нижняя грань поплавков будет находиться на расстоянии 5-6 мм от прокладки.

Необходимый уровень выставляем путём подгибания держателя поплавка

Но при этом нужно соблюдать осторожность, чтобы ни в коем случае не двигать сами поплавки. После установки требуемого уровня, ещё раз проверяем положение поплавков

Они должны быть установлены перпендикулярно прокладке.

Чистка главной дозирующей системы производится в том случае, когда автомобиль в процессе движения «дёргается» или слабо разгоняется. Чаще всего засоряется первая камера карбюратора. Сначала выкручиваем жиклёры подачи воздуха. Как правило, они всегда чистые. В первую очередь забиваются топливные жиклёры, которые расположены под воздушными. С помощью маленькой плоской отвёртки нужно выкрутить жиклёр и прочистить. Подуть калиброванное отверстие проще всего с помощью шприца.

Подготовка к настройке карбюратор ВАЗ 2109

Чтобы разобраться в том, как отрегулировать карбюратор на своем ВАЗ 2109, начать следует с подготовительных мероприятий. Они в себя включают:

• Подготовка помещения для регулировки, где есть постоянный доступ к свежему воздуху;
• Машина должна обязательно стоять горизонтально и максимально ровно;
• Не используйте обычные тряпки во время работы, поскольку из них лезет ворс, который может навредить автомобилю;
• Под рукой у вас всегда должна быть плоская отвертка;
• Подготовьте чистящие средства, либо бензин. Лучше всего прочищает систему сжатый воздух.

Чистка карбюратора

Выполнять регулировку карбюратор на ВАЗ 2109 своими руками нельзя до того, как вы прочистите его.

Для этого подойдет обычный бензин или сжатый воздух, моющие и чистящие средства. Отрегулируйте предварительно зажигание. Если оно раннее или позднее, тогда настройка карбюратора не даст ровным счетом ничего.

Выполняйте работы лишь после достижения двигателем рабочих температур. Для этого нужно завести машину и подержать ее на холостых. От педали газа нужно демонтировать тягу, открутить вентиляцию картера, проверить отсутствие в трубке регулятора вакуума. Если вакуум есть, значит вы сделали что-то не так. Винты качества обязательно отрегулируйте.

Пошаговая регулировка

Выполнить регулировку вы сможете своими руками, но для этого следует придерживаться четкой последовательности ваших действий.

Шаг 1. Регулировка дроссельной заслонки

1. Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
2. Ключом на 13 отрегулируйте натяжение.
3. Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
4. Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Шаг 2. Регулировка воздушной заслонки

Воздушная заслонка

1. Снимите крышку с фильтр, замените его при необходимости.
2. Проверьте его работоспособность. Утопите ручку подсоса полностью, и тогда заслонка должна быть полностью открытой и располагаться под торпедой.
3. Потяните рычаг заслонки, чтобы полностью открыть ее.
4. Вдавите рычаг до упора.

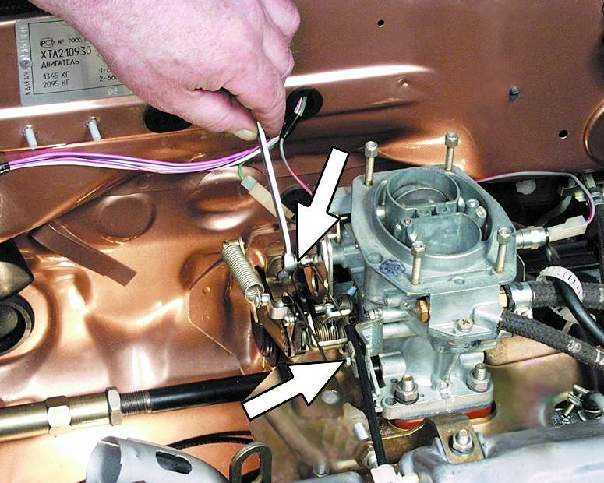

5. Извлеките трос из изоляции и прижмите болт регулировки тяги.
6. Проверьте функциональность заслонки еще раз.
7. Достигнув необходимого результата, зафиксируйте болт на рычаге и закройте крышку воздушного фильтра.

Шаг 3. Пусковое устройство

Регулировку осуществляют, снимая или не снимая карбюратор. Если вы не можете его снять, тогда воспользуйтесь тахометром. Корпус воздушного фильтра снимается, извлекается рычаг воздушной заслонки. Запускайте двигатель и следите за тем, что происходит.

Воздушная заслонка открывается плоской отверткой на треть, а ключом на 7 регулируется болт регулировки. Тахометр должен показывать 3100-3400 оборотов. Если нужный результат достигнут, заслонку можете отпустить.

Шаг 4. Регулировка холостого хода

1. Зарядите максимально полностью аккумулятор.
2. Прогрейте двигатель, чтобы он достиг своей рабочей температуры.
3. Включите фары, аудиосистему и прочее оборудование, которое потребляет электричество. Требуется добиться максимального использования заряда аккумуляторной батареи.
4. Сделайте максимальные обороты на холостом ходу.
5. Вращением винта качества снижайте обороты примерно на 50-150.

Видео

https://youtube.com/watch?v=-iYxxRFBWUo

Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Плюс ко всему, это положительно сказывается на расходе топлива, который снижается в результате подобных процедур.

Теперь вы знаете, что делать при неисправности карбюратора на вашем ВАЗ 2109, провалах при разгоне, недержании холостых оборотов и прочих неприятностей.

Разумеется, если проблема оказалась серьезной и карбюратор нуждается в ремонте, тогда лучше доверить профессионалам. Браться за подобное дело самостоятельно не рекомендуется.

 Загрузка …

Видео по настройке карбюратора Ваз 2109 Солекс

Если карбюратор залит маслом, необходимо проверить состояние маслоотделительной сетки, которая устанавливается в крышках головок блоков цилиндров. К карбюратору Solex подведены два подводящих шланга от системы вентиляции газов в картере двигателя. Один из них выведен в низ корпуса, а второй патрубок подходит к воздушному фильтру. Чтобы избежать выхлопа масла из всех щелей, специалисты рекомендуют поставить в патрубок топливный карбюраторный фильтр.

Повышенные обороты ХХ. Если постоянно обогащается топливная смесь, при этом рукоятка подсоса работает нестабильно и иногда не доходит до упора, следует сначала проверить положение регулировочного болта. Его вы найдёте по большой головке. Очень часто болт самопроизвольно выкручивается, что приводит к перекосу рычага в процессе перемещения. Соответственно в таком положении невозможно правильно отрегулировать уровень обогащения топливной смеси. Поэтому обороты ХХ будут повышенными.

Если после затягивания регулировочного болта, проблема не устранена, необходимо проверить положение воздушной заслонки в топливном фильтре. Для этого открываем крышку фильтра и смотрим, как стоит заслонка. Если она установлена не в вертикальном положении, следует убрать пружину, которая предназначена для создания дополнительного сопротивления при закрытии заслонки. После уборки пружины заслонка будет закрываться полностью.

Снятие и чистка карбюратора

Только полноценная чистка карбюратора ВАЗ 2109 даст тот результат, который вам необходим. Жидкости и аэрозоли дают частичный эффект, служат средствами профилактики. В своем деле они эффективны, но полагаться на подобные препараты с целью качественно очистить карбюратор не стоит.

Снять и разобрать карбюратор сложно, но порой без этого не обойтись.

Необходимые материалы и инструменты

Подготовьте заранее инструменты и материалы, перед тем как чистить карбюратор ВАЗ 2109. Вам понадобится:

• Чистые тряпки без ворса;
• Жидкий аэрозоль для очистки, о котором мы говорили выше;
• Резиновые перчатки, которые не боятся масла, топлива, растворителей;
• Защитные очки;
• Баллон со сжатым воздухом или компрессор, чтобы продуть внутренние каналы и жиклеры;
• Зубочистки или ватные палочки;
• Отвертки и гаечные ключи;
• Руководство по эксплуатации для вашего авто;
• Емкость из металла с высокими краями и большого объема.

Карбюратор ВАЗ 2109 – как устроен

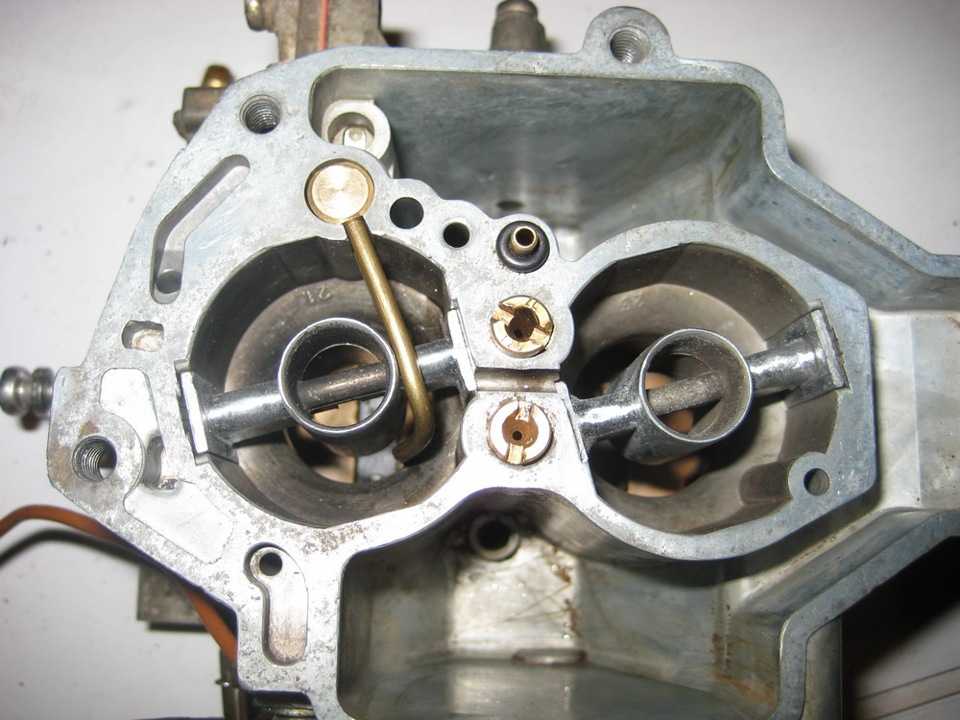

Солексы имеют двухсекционный корпус – площадку для движка и верхнюю панель закрывания. Карбюраторный узел эмульсионного типа, когда в результате смешивания воздуха и топлива образуется эмульсия. Подобный тип КУ считается распространенным в ТС.

Для оптимальной работы на разных передачах (в т.ч. и на холостом ходу) в карбюраторах ВАЗ 2109 функционирует несколько системных блоков.

Основная система – главная дозирующая – состоит из эмульсионных шлангов, диффузоров и жиклеров для подачи воздушной массы. Обе камеры КУ оснащены деталями главной дозирующей системы;
Система холостого хода регулирует добавление топливной жидкости и отвечает за экономичность ее потребления;
Система для перехода с первой секции на вторую необходима во время открытия крышки второй камеры. Благодаря этой системе можно избежать дергающихся движений механизмов;
В период резкого набора скорости ТС работает система насоса-ускорителя. Наличие подобного устройства способствует плавному набору скорости;
За обогащение топлива отвечает система экономайзера;
Система пускового устройства помогает заводить двигатель даже при низких температурах в условиях холода;
Также в авто существует система поплавковой камеры. Ее роль заключается в контроле необходимого уровня топливной смеси.

Принцип работы карбюратора основан на принципе Бернулли (из школьной физики). Согласно данному утверждению, скорость воздушной массы и жидкого вещества растет в узком шланге, а давление на его стенки уменьшается. Дроссельная заслонка регулирует объем воздуха, попадающий в механизм.

У каждого автовладельца с подобным КУ есть специальная книга-инструкция, с помощью которой можно провести ремонт ВАЗ 2109.

Как правильно настроить карбюратор ВАЗ-2109

Основное количество автомобилей ВАЗ семейства «Самара», и частности ВАЗ-2109, с конвейера шли с карбюраторной системой питания, и только позже небольшая серия получила инжекторы. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент – карбюратор требует периодической регулировки. ВАЗ-2109 и иные модели семейства комплектовались карбюраторами «Солекс», отличающиеся сравнительно простой технологией регулировок, выполнить которые может каждый автолюбитель.

Основных настроек карбюратора две – уровня топлива в поплавковых камерах и оборотов двигателя на холостом ходу (ХХ). Эти регулировочные работы проводят при нестабильности работы мотора на холостом ходу и еще при проявлении определенных симптомов неправильной работы системы питания:

Эти проблемы указывают на то, что уровень топлива в камере не в норме.

Снятие, разборка и чистка карбюратора ваз 2109

При обнаружении всех вышеперечисленных симптомов можно приступать к снятию и разборке карбюратора. На ВАЗ 2109 ремонт карбюратора солекс возможен при использовании ремкомплекта. Рекомендуется заранее приобрести ремонтный комплект, чтобы сразу поменять все прокладки, жиклеры и клапана. Таблица имеет данные жиклеров и всех необходимых клапанов. Машина должна стоять неподвижно. Разбирая детали, самое главное – ничего не потерять.

Чтобы снять и настроить устройство, необходимо открыть капот и отсоединить от него все шланги. Они крепятся на хомутах, поэтому рекомендуется заранее запастись отверткой. Следующий этап – это трос привода педали газа и воздушной заслонки. Оба элемента снимаются достаточно просто. После этого демонтируйте фишку с экономайзера холостого хода. Демонтаж выполняется предельно аккуратно, чтобы не повредить контакты. Разобрать все – еще проще.

Условии эксплуатации	Пропускная способность См³/мин	Условии эксплуатации	Пропускная способность См³/мин
Легкие дорожные ус­ловия со значительной нагрузкой (экономичная регулировка)	60	Средние дорожные ус­ловия	110
Работа   с   прицепом (экономичная   регули­ровка)	160
Работа   с   прицепом (мощностная регулиров­ка)	200
Легкие дорожные ус­ловии	80

Теперь можно открутить четыре гайки корпуса, удерживающие карбюратор на впускном коллекторе. Если он снимается с трудом, то можно подковырнуть его при помощи толстой отвертки. Забейте коллектор тряпкой, чтобы внутрь не попали инородные частицы и очистите место посадки от остатков старой прокладки карбюратора.

Сам карбюратор состоит из нескольких элементов:

• Верхняя крышка
• Нижняя крышка и поплавковая камера
• Блок дроссельных заслонок

В первую очередь, снимается верхняя крышка. Заодно проверяется состояние игольчатого клапана и состояние поплавка. Клапан должен перемещаться без заеданий и также легко возвращаться в исходное положение. Сразу можно проверить работу привода ускорительного насоса. Все соединения должны легко крутиться.  Принцип действия многих механизмов очень простой, а стоять они должны ровно. Настраивается он после сборки.

Теперь необходимо отделить блок дроссельных заслонок от нижней крышки. Все держится при помощи болтов, поэтому отвертки тут будет достаточно. Как только все узлы будут полностью разобраны, их нужно обработать при помощи очистителя дроссельных заслонок или обычного бензина. Детали нужно вытирать при помощи сухих ветошей.

Особое внимание заслуживают жиклеры. Их нужно не только чистить, но и продувать

Все дело в том, что жиклеры имеют очень тонкие каналы, которые легко забиваются посторонними частицами. Даже одной соринки хватит, чтобы вывести весь узел из строя. Разобрать и собрать карбюратор – это полдела. Теперь нужно все аккуратно установить и настроить. Подключение шлангов выполняется без герметика.

Если остались вопросы, посмотрите видео:

Назначение крышки трамблера

Конструкция крышечки распределителя зажигания (он же трамблер) оставалась и остается практически без изменений на протяжении всей истории использования данного устройства в комплекте системы зажигания бензиновых моторов:

• На большинстве крышечек зажигания контакты для свечных проводов отмечаются цифрами, которые соответствуют порядковым номерам соответствующих цилиндров
• Кроме защиты самого механизма распределителя от попадания влаги и грязи, она еще выполняет назначение попеременной подачи тока имеющего высокое напряжение от обмотки катушки зажигания посредством высоковольтных проводов на свечи зажигания
• Именно из-за этой узкой специализации крышечка трамблера на пути эволюции всех систем автомобиля претерпела практически минимальные изменения

Рассмотрим устройство и принцип работы столь необходимой детали

Крышечка распределителя – это формованная деталь, выполненная из не пропускающего электрический ток материала (изолятора), имеющая устройство:

• В эту деталь запрессованы контакты из металла – это боковые и центральный электрод
• Численность боковых электродов строго соответствует количеству свечей двигателя (но не цилиндров, не стоит забывать, что существуют моторы, в которых на каждый отдельный цилиндр приходится более одной свечки зажигания), крышка трамблера на ваз 2109 в нашем случае имеет четыре боковых электрода
• К центральному электроду с внешней стороны подсоединяется высоковольтный (броне) провод идущий от катушки зажигания
• К боковым электродам – высоковольтные (броне) провода, идущие к свечам
• Внутри самой крышечки центральный контакт, снабженный клеммой, имеющей подпружиненный контактный элемент («уголек»), который передает напряжение на центральный (главный) контакт ротора трамблера (распределителя зажигания)

Схематичное устройство крышечки

Устанавливая крышку на корпус распределителя, важно учитывать не только сам порядок подключения бронированных проводов, важна так же ориентация крышечки по отношению к «носу» бегунка Крышечка распределителя зажигания прикрепляется к корпусу распределителя с помощью защелок либо винтов (крышка трамблёра на ваз 2109 крепится винтами) Чтобы предотвратить образование конденсата под крышечкой, она имеет специальное вентиляционное отверстие

Особенности эксплуатации устройства

«Больным местом» крышки и ротора трамблера (распределителя зажигания) являются электроды, запрессованные в нее:

• Причина простая — между этими электродами и центральным электродом на бегунке нет прямого контакта, поэтому искра проскакивает при их приближении по воздуху, от этого боковые электроды довольно быстро обугливаются
• Чтобы крышечка распределителя надежно работала, необходимо держать ее в чистой как снаружи, так и внутри
• Необходимо периодически проверять состояние находящихся в ней электродов
• При появлении на них нагара либо окислов контакты крышки трамблёра ваз 2109 зачищайте плоским надфилем
• Применять наждачную бумагу не рекомендуется из-за большой вероятности попадания абразивных частиц ее в механизм распределителя
• Кроме этого стоит внимательно следить за внешним состоянием и подвижностью центрального контакта («уголька») электрода крышечки

Крышечка трамблера, как противоугонное устройство

В связи с возрастающим количеством угонов машин, некоторые «сообразительные» владельцы стали использовать крышечку распределителя, в качестве дополнительного противоугонного средства:

• Вытащив крышечку, которая, снимается достаточно легко, вы усложните задачу вору, который захочет угнать вашу машину
• Во-первых, автомобиль без нее просто не заведется
• Во-вторых, даже если он найдет или будет иметь при себе крышечку, сняв броне провода, вы не отметили их порядок подключения, подключая наугад трудно быстро достичь корректной работы зажигания

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Модель карбюратора	Особенности	Модель автомобиля	Объём двигателя, л
ДААЗ 2108–1107010		ВАЗ-2108; ВАЗ-2109.	1,3
ДААЗ-21081–1107010		ВАЗ-21081; ВАЗ-21091; ЗАЗ-1102.	1,1
ДААЗ-21083–1107010		ВАЗ-21083; ВАЗ-21093; ВАЗ-21099.	1,5
ДААЗ-21083–1107010–31	полуавтоматическое пусковое устройство	ВАЗ-2108; ВАЗ-2109; ВАЗ-2110; ВАЗ-2111.	1,5
ДААЗ-21083–1107010–35	двухступенчатое пусковое устройство	ВАЗ-2108; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–62	электронное управление составом топливной смеси	ВАЗ-2115; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–05	для двигателя с микропроцессорным зажиганием	ВАЗ-2109	1,5
ДААЗ-21412–1107010	без штуцера слива	АЗЛК-2141–01	1,5
ДААЗ-21412–1107010–30	без штуцера слива, для двигателя с микропроцессорным зажиганием	АЗЛК-2141–23	1,8
ДААЗ-1111–1107010	инерционный обогатитель смеси	ВАЗ-1111; ВАЗ-11113.	0,65; 0,75.
ДААЗ-21051–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-21072.	1,5; 1,3.
ДААЗ-21053–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-21074; ВАЗ-21061.	1,6
ДААЗ-21051–1107010–30	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-2104.	1,5
ДААЗ-21053–110701–62	полуавтоматический привод воздушной заслонки	ВАЗ-2107; ВАЗ-21072; ВАЗ-21074.	1,5; 1,3; 1,6.
ДААЗ-21073–1107010	один распылитель ускорительного насоса	ВАЗ-2121; ВАЗ-21213.	1,6; 1,7.

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

• пусковое устройство;
• система холостого хода;
• экономайзер принудительного холостого хода (ЭПХХ);
• переходные системы смесительных камер;
• ускорительный насос;
• экономайзер мощностных режимов (ЭМР);
• эконостат;
• механизм блокировки.

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.

Причины поломки – ставим диагноз

Очень часто владельцы 99 ВАЗ сталкиваются с проблемой плохой работы двигателя, которая может возникать как в теплое, так и в холодное время года. Одной из основных причин возникновения такой проблемы являются сбои в работе карбюратора. Симптомы, возникающие при сбоях, очень легко заметить – автомобиль плохо заводится, обороты на тахометре плавают, из выхлопной трубы могут быть слышны необычные звуки в виде хлопков.

Если вы обнаружили проблемы в работе карбюратора ВАЗ 21099, то при незначительных поломках его можно отремонтировать либо заменить на новый, если проблемы более серьезные. Ремонт карбюратора – дело тонкое и требует наличия опыта в работе. Для самостоятельного ремонта вам нужен будет стандартный набор инструментов и, желательно, книга по обслуживанию и ремонту данного типа устройства.
