Замена заднего амортизатора Ford Focus 2

Если в районе штока заднего амортизатора появились масляные пятна, а по кочкам автомобиль стал проезжать с раскачиванием задней части кузова, амортизатор вышел из строя, и его необходимо поменять. Работу выполняем следующим образом:

• для удобства снимаем заднее колесо;
• под заднюю подвеску подкладываем упор (например, старый ненужный колесный диск), и машину немного опускаем на домкрате – необходимо сделать так, чтобы пружина несколько подвески сжалась;
• это делается для того, чтобы при снятии амортизатора пружина не распрямилась без нагрузки и не выстрелила вверх;
• откручиваем нижний болт, который держит амортизатор, для этого потребуется вороток с головкой на 15;
• от кузова (внутри колесной арки) отворачиваем два болта крепления опоры амортизатора к кузову, здесь потребуется торцевой ключ на 10 или головка с удлинителем и воротком;
• демонтируем деталь, подлежащую замене, устанавливаем на место новый амортизатор, производим сборку.

Самые популярные производители оригинальных сайлентблоков для Форд Фокус 2

1. Lemforder (Германия)

Компания выпускает детали подвески, рулевого механизма и тормозной системы, а также продукцию из резины и металла. Срок эксплуатации — 25-40 тысяч километров пробега.

Преимущества:

• износостойкость;
• оптимальное соотношение стоимость-качество;
• мягкость материала вставки.

Недостатки:

можно наткнуться на фальсификат.

2. Boge (Германия)

Продукция этого производителя отличается упругой резиной, из которой изготовлен вкладыш, для эффективного гашения колебаний, появляющихся между узлами. Срок эксплуатации — 100 тысяч километров (обычные условия), 50 тысяч километров (сложные условия).

Преимущества:

• комфорт движения;
• долговечность в условиях движения по дорогам неудовлетворительного качества;
• отличное состояние даже после многих тысяч км пробега.

Недостатки:

уязвимое место — втулки из резины.

3. CTR (Корея)

Вся продукция подвергается обработке высокой точности. Вставки — нейлоновые. Детали выдерживают условия бездорожья даже в экстремально морозную погоду. Предусмотрено усиление зон повышенной нагрузки. Срок эксплуатации — 50 тысяч километров пробега.

Преимущества:

• отменное качество;
• материал не растрескивается даже после очень долгой эксплуатации;
• высокоточная обработка.

Недостатки:

высокий риск нарваться на фальсификат.

4. HANSE (Чехия)

Изделия этого производителя устойчивы как к трескучим морозам, так и к тропической жаре. При производстве запчастей используется бесшовная труба из стали. Для вкладки применяется особая резина. Срок эксплуатации — 60 тысяч километров пробега.

Преимущества:

• отличное состояние даже после несколько тысяч километров пробега;
• отсутствие люфта;
• простота установки.

Недостатки:

необходимость добавления смазки в процессе установки.

5. LYNXauto (Япония)

Все детали из металла подвергаются тщательной полировке, вкладки изнутри покрываются тефлоном. Сайлентблоки этого бренда могут использоваться при температуре от -45 до +50 градусов. Срок эксплуатации — 20 тысяч километров (шесть месяцев).

Преимущества:

• износостойкость;
• плавность движения;
• фактический срок эксплуатации существенно превышает срок по гарантии.

Недостатки:

не выдерживают бездорожья.

Когда менять сайлентблоки задних рычагов на Форд Фокус 2

Износ видно сразу.

То, что сайлентблоком называется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому объяснять не нужно.

То, что они имеют свой предел прочности, тоже понятно. Замена сайлентблоков задней подвески бывает необходима уже после 80–100 тысяч пробега, а признаками неисправности считаются:

• стук и скрип в районе заднего моста;
• неустойчивость автомобиля при резком перестроении и в поворотах;
• увод машины в сторону при торможении;
• неравномерный износ резины задних колёс;
• нарушенные углы развала-схождения задних колёс.

Если не заметить сильный износ сайлентблоков вовремя, то кроме ремонта, можно крепко потратиться и на замену деталей подвески, и на новую резину. Да и безопасность в пути тоже будет под угрозой.

Какие сайлентблоки будем ставить?

Новые сайлентблоки установлены.

Но есть опасность нарваться на контрафакт, на рынке появляется всё больше подделок рычагов из стали отвратительного качества. Однако если рычаги в нормальном состоянии, а из строя вышли только сайлентблоки, будем их менять. Работа по замене стоит в среднем около 4–4,5 тысяч рублей в зависимости от сервиса, поэтому сэкономим деньги и заменим сайлентблоки своими руками.

На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder. Вот их каталожные номера:

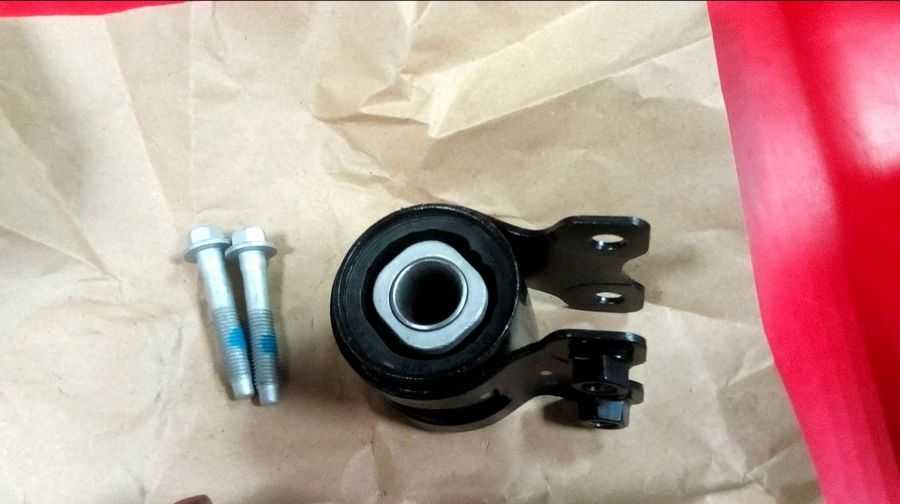

• Lemforder 31938 01, это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм;
• Lemforder 31940 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2;
• Febi 34249, продаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага;
• десять болтов Febi 29451 с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15;
• два регулировочных болта для установки развала Mazda BP4K-28-66ZB;
• две регулировочные шайбы Mazda BP4K-28-473A;

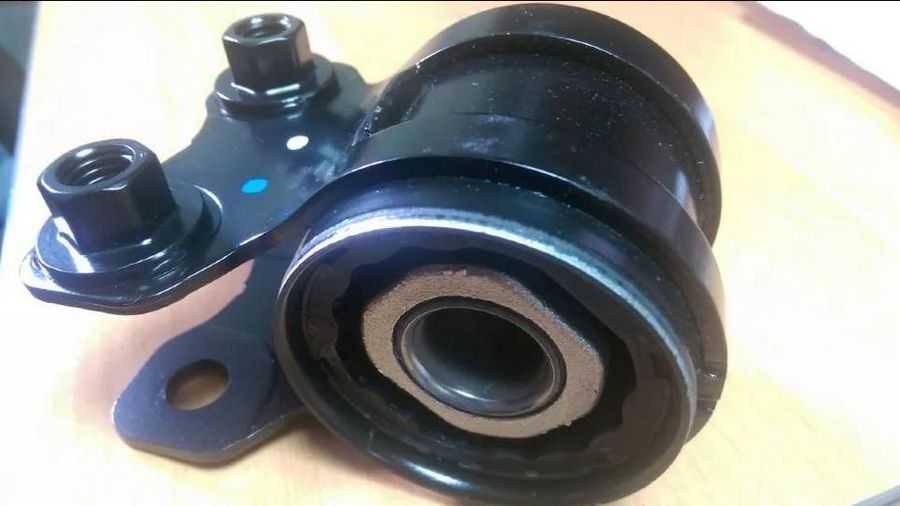

• Hanse HR 402 183 — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм;
• внутренний сайлентблок нижнего поперечного рычага, Hanse HR 402 182, диаметры такие же;
• две втулки стабилизатора поперечной устойчивости Lemforder 34054 01.

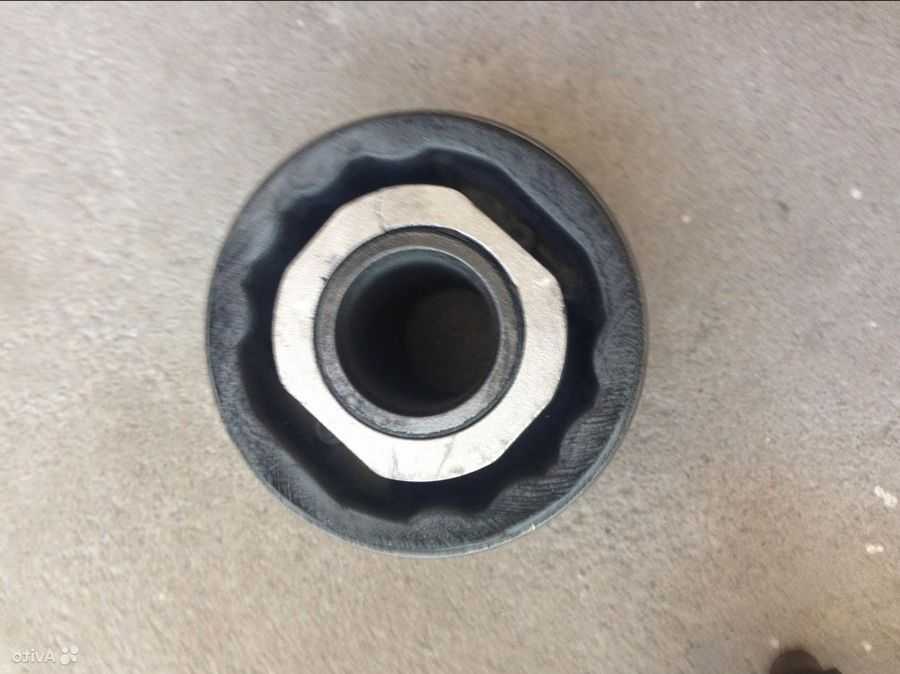

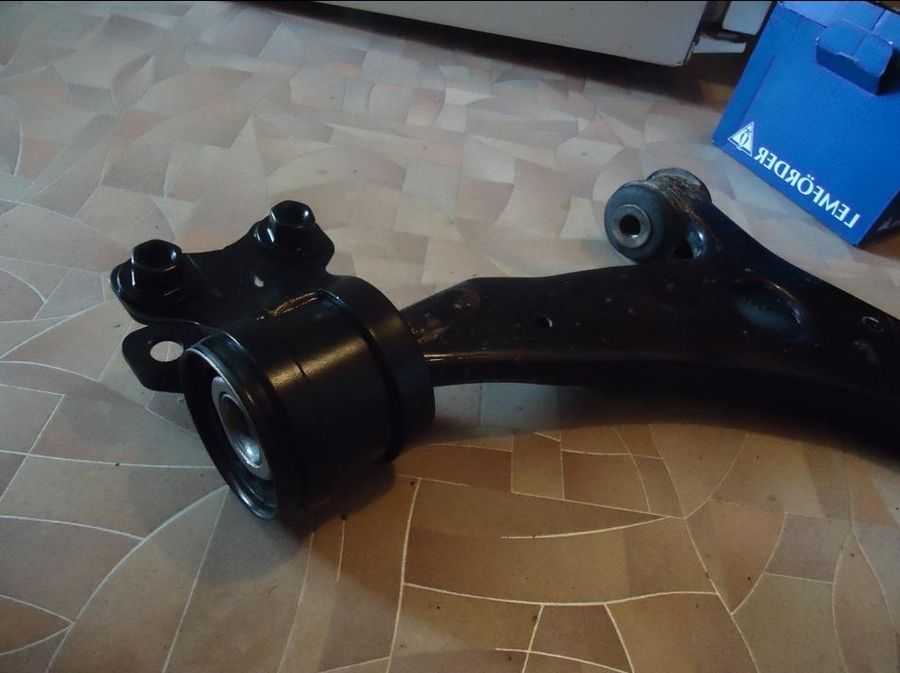

Все запчасти выглядит примерно так

Как заменить сайлентблоки на Ford Focus?

• Как заменить сайлентблоки на Ford Focus?
• Где находятся сайлентблоки Ford Focus 2
• Передние сайлентблоки
• Задние сайлентблоки
• Когда нужно менять сайлентблоки на Ford Focus 2
• Признаки вышедшего из строя сайлентблока
• Как заменить сайленблоки и что для этого понадобится
• Необходимый инструмент
• Замена передних сайлентблоков
• Замена сайлентблоков верхнего рычага задней подвески
• Замена сайлентблоков переднего нижнего рычага задней подвески
• Замена сайлентблоков заднего нижнего рычага задней подвески

Сайлентблок (в переводе с английского буквально «тихая деталь») — резинометаллический шарнир, элемент машин и механизмов. В автомобилях соединяет детали подвески, и, благодаря, упругой вставке между втулками, гасит колебания между узлами конструкции.

• Где находятся сайлентблоки Ford Focus 2 Передние сайлентблоки
• Задние сайлентблоки

Когда нужно менять сайлентблоки на Ford Focus 2
Признаки вышедшего из строя сайлентблока
Как заменить сайленблоки и что для этого понадобится

• Необходимый инструмент

Замена передних сайлентблоков
Замена сайлентблоков верхнего рычага задней подвески
Замена сайлентблоков переднего нижнего рычага задней подвески
Замена сайлентблоков заднего нижнего рычага задней подвески

Где находятся сайлентблоки Ford Focus 2

Задние сайлентблоки

Форд Фокус 2 оснащён независимой задней подвеской, имеющей по четыре рычага с каждой стороны. В каждом рычаге стоят свои резинометаллические шарниры совершенно разного размера и степени устойчивости к нагрузкам, через которые крепятся три поперечных рычага. Эти в свою очередь соединяют продольные рычаги, являющиеся несущими элементами.

Когда нужно менять сайлентблоки на Ford Focus 2

Сайлентблоки Форд Фокус 2 рассчитаны на пробег автомобиля в 100000 километров. Некачественное дорожное покрытие, высыхание смазки деталей и попадающая в места соединения пыль или влага сокращают срок службы шарниров вдвое. Поэтому производители машин рекомендуют менять эти элементы каждые 30 – 40 тыс. км.

Осознать, что пора производить замену вы можете по нескольким видимым и слышимым признакам.Если машина не слушается руля или запоздало реагирует на поворот,сайлентблоки — износились. Громкий стук, издаваемый задней подвеской тоже звоночек о ремонте. Чтобы убедиться в подозрениях, вы можете посмотреть под днище машины, очистив интересующие вас детали. Для сравнения желательно знать, как выглядят новые шарниры или иметь их перед глазами.

Признаки вышедшего из строя сайлентблока

Заметить признаки износа резинометаллических шарниров и рассмотреть подробно можно на смотровой яме

Прежде всего, привлекает внимание вздутая или смещённая с места резина элемента, затем степень её гладкости и целостности

Если уплотнитель шарнира имеет трещинки или разрывы, рычаги искривляют своё положение.

Нелишним будет обратить внимание на равномерность износа покрышек авто и проверить люфт в шарнирах

Как заменить сайленблоки и что для этого понадобится

Часто встречаемая проблема – это поломка деталей рычага передней подвески: сайлентблока заднего крепления или шаровой. При замене заднего шарнира передней подвески Форд Фокус 2 схема ремонта не понадобится, так как сайлентблок здесь несъёмный. В случае поломки заменить придётся весь рычаг. С задней подвеской проще – здесь можно провести самостоятельный ремонт, после предварительного осмотра. Замену сайлентблоков задней подвески Форд Фокус 2 рассмотрим подробно. Для начала демонтируйте колеса.

Необходимый инструмент

В процессе работы вам понадобятся следующие инструменты:

• Набор ключей и торцовых головок.
• Домкрат и щётка по металлу
• Молоток и зубило
• WD-40 и графитовая смазка
• Ветошь.

Комплект сайлентблоков приобретите в специализированом магазине.

Замена передних сайлентблоков

Первым действием будет установка машины на домкрат и снятие колеса. При замене передних сайлентблоков рычага сначала демонтируйте покрышку. Найдите крепёжные элементы шарнира, открутите и снимите сайлентблок. Затем очередь рычага: вытяните стойку на себя и открутите болты, удерживающие рычаг. Перед установкой нового шарнира очистите его посадочное место от ржавчины. При помощи WD-40 можно придать детали необходимое скольжение для установки. Усаживая новую деталь, молоточком аккуратно вбивайте её на место.

Основные признаки неисправности задней подвески Ford Focus 2 и ремонт

Прежде всего, многие водители недооценивают влияние задней подвески на общую управляемость автомобиля. Как правило, поводом для проведения диагностики и ремонта является наличие стуков, которые снижают уровень комфорта при езде. В то же время, ухудшение управляемости и устойчивости часто игнорируется.

Сразу отметим, такой подход является абсолютно неправильным. Более того, многорычажная подвеска влияет на устойчивость автомобиля намного сильнее, чем простая балка, которая используется на машинах бюджетного сегмента.

В любом случае, первое, важно следить за стоянием задних амортизаторов и пружин. Необходима диагностика и проверка задних стоек в том случае, если появились следующие симптомы:

• стуки сзади при проезде неровностей;
• машина «виляет» и раскачивается на неровностях;
• заметна раскачка при езде на средней и высокой скорости;
• задние колеса «переставляет» в поворотах;
• при активном торможении задняя ось явно не устойчива;

Также, если видны масляные пятна в области штока амортизатора, это является четким индикатором возникших проблем со стойками.  Чтобы поменять амортизаторы задние на Форд Фокус 2, потребуется выполнить следующие основные действия:

• снять заднее колесо;
• под подвеску следует установить упор;
• далее откручивается крепление амортизатора;
• изношенный амортизатор снимается, на его место устанавливается новый;

Обратите внимание, обычно амортизаторы меняют парами на одной оси. Такая замена показана даже в том случае, если одна стойка еще сохраняет работоспособность. Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что  стойки будут работать не одинаково

В результате ухудшится устойчивость и управляемость.

Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что  стойки будут работать не одинаково. В результате ухудшится устойчивость и управляемость.

Если же появились стуки в области задней подвески, при этом амортизаторы в норме, тогда нельзя исключать износ стоек стабилизатора. Данный элемент подвержен нагрузкам и может быстро выйти из строя при езде по плохим дорогам.

При этом поменять стойки стаба на Фокус 2 не сложно и можно выполнить операцию своими руками в условиях обычного гаража. Машину нужно загнать на яму, открутить крепление стойки к поперечному рычагу.

После этого можно снять старую стойку и поставить новую. Единственное, нужно учитывать, что на шаровом пальце резьба подвержена активному загрязнению, то есть грязь нужно обязательно очистить. Добавим, что на Ford Focus 2 в устройстве подвески есть как Г-образные стойки, так и прямые. Так вот, прямую стойку заменить еще проще.

В целом, если задняя подвеска прошла больше 100 тыс. км, нужно быть готовым к замене целого ряда элементов (задний рычаг Форд Фокус 2, сайлентблок Форд Фокус 2 заднего рычага, стойка стабилизатора, сайлентблок задней тяги, болт с эксцентриком и т.д.).  Если к этому добавить и задние стойки, стоимость ремонта получается достаточно высокой (при условии использования исключительно оригинальных деталей).

При этом следует отметить, что некоторые детали подвески подходят от Mazda, а также в каталогах представлен достаточно большой список доступных аналоговых запчастей разных производителей и качества  для ремонта задней подвески Форд Фокус.

Еще добавим, что после любых работ с задней подвеской, а также в том случае, если замечен неравномерный износ задних покрышек или есть нарекания на устойчивость, следует уделить внимание углам установки задних колес.  Углы схождения задних колес регулируются болтами крепления нижних задних рычагов к подрамнику. Это и есть так называемые регулировочные болты. Регулировочный болт получил эксцентриковую головку, а также шайбу

Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к  продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен

Регулировочный болт получил эксцентриковую головку, а также шайбу. Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к  продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен.

Вам также может быть интересно

Если при этом ощущается люфт, возможно, неисправен амортизатор, но здесь могут быть и другие причины дефекта в подвеске. Чтобы подтвердить свою догадку о неисправном амортизаторе, нужно осмотреть арку над колесом, если амортизаторный шток в масляных пятнах, значит, стойка потекла, ее следует заменить.

Чтобы проверить люфт в рулевых тягах, необходимо руками качать колесо влево и вправо, для проверки колесо следует вывесить на домкрате или автоподъемнике.

Затем нужно подергать рукой за рулевой наконечник и тягу — детали с люфтом нуждаются в замене. Я мерял линейкой по второму рычагу, а потом пару раз еще примерил на машине — это нетрудно просто вставить и сразу видно несовпадение отверстий сайлентблока.

Не надо меня пинать, типа: Я всё это слышал! И в конце концов: Что хочу — то и делаю, хоть бензопилой распилю. И жопа в ней ездит тоже моя — если кто о безопасности вспомнит!

Sorry, прорвало — надоели флудеры. Ну и теперь все ставим на место. Не забываем про смазку и фиксатор резьбы: На заднем сайлентблоке — сильной фиксации, «неудаляемый» красный , на переднем — средней синий.

Фанатам можно гайки сверху залить мовилем и залепить пластилином — даже на ВАЗ через 5 лет такие гайки откручиваются «от руки». Эти в свою очередь соединяют продольные рычаги, являющиеся несущими элементами. Когда нужно менять сайлентблоки на Ford Focus 2 Сайлентблоки Форд Фокус 2 рассчитаны на пробег автомобиля в километров.

Некачественное дорожное покрытие, высыхание смазки деталей и попадающая в места соединения пыль или влага сокращают срок службы шарниров вдвое. Поэтому производители машин рекомендуют менять эти элементы каждые 30 — 40 тыс.

Сколько стоит поменять сайлентблоки переднего рычага

Осознать, что пора производить замену вы можете по нескольким видимым и слышимым признакам. Если машина не слушается руля или запоздало реагирует на поворот, сайлентблоки — износились. Громкий стук, издаваемый задней подвеской тоже звоночек о ремонте.

Чтобы убедиться в подозрениях, вы можете посмотреть под днище машины, очистив интересующие вас детали. Для сравнения желательно знать, как выглядят новые шарниры или иметь их перед глазами. Признаки вышедшего из строя сайлентблока Заметить признаки износа резинометаллических шарниров и рассмотреть подробно можно на смотровой яме.

Прежде всего, привлекает внимание вздутая или смещённая с места резина элемента, затем степень её гладкости и целостности

Если уплотнитель шарнира имеет трещинки или разрывы, рычаги искривляют своё положение

Нелишним будет обратить внимание на равномерность износа покрышек авто и проверить люфт в шарнирах

Полиуретановый сайлентблок значительно улучшит работу подвески и продлит срок её службы. Шарнир из полиуретана служит в разы дольше, чем резиновый. Не забывайте, что кривой развал — схождение также последствия износа сайлентблоков. Открутите болты крепления из рычагов и поперечин подвески задней оси, а потом демонтируйте задний нижний рычаг. Осмотрите сайлентблоки на предмет дефектов.

Периодичность замены

Замените сайлетблоки и соберите все в обратной последовательности. Как видите, в ремонте ходовой части Форд Фокус нет ничего трудного, а для наглядности можете посмотреть видеоролики.

Ford Focus ll передний сайлентблок переднего рычага

Ремонт передней подвески Ford Focus 2 Видео: Замена сайлентблока Форд Фокус 2 Видео: Снятие переднего рычага, замена заднего сайлентблока ford focus 2 Видео: Откручиваем гайки крепления заднего и переднего сайлентов. Вот видим дефекты заднего сайлентблока. Такие порывы могут быть источником шума на кочках, а на скорости вибрировать руль. Прежде чем колупать и срезать старый сайлент блок нужно запомнить угол, под которым он стоит на рычаге лучше сделать метки иначе вы не симетрично поставите его, а так же насколько глубоко он посажен.

Если сайлентблок сильно порван, то просверлив дырки в резине между основой сайлентблока и штоком рычага его можно прокрутить, чтобы сорвать. Так что зажимаем в тиски и делаем.

Проворачиваем и снимаем основу с креплением.

Готовим инструмент и принадлежности для замены

Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

Опрессовка.

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:

А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Размеры проставки.

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).

Необходимый инструмент

• Набор шестигранников, головок и рожковых ключей.
• Автомобильный и гидравлический домкраты.
• Молоток (для подстраховки, если что-то не будет сниматься).
• Пружинные стяжки.
• Съемник трехлапый.
• Жидкость ВД-40 или другое подобное средство.
• Литол
• Болгарка (может понадобиться для спила некот.орых деталей, причем необходим диск размером 125мм).
• Металлический цилиндр для снятия сальников.
• Подставки из дерева.

Помимо инструмента вам может понадобиться гараж, поскольку закончить ремонт за один день не всегда получается, а поэтому все детали подвески Форда Фокус нужно куда-то складывать. Также заранее приобретите новые детали, которые вы планируете заменить. Вот и все, теперь можно приступать к ремонту задней подвески.

7.1. Ford Focus II. Задняя подвеска. Описание конструкции

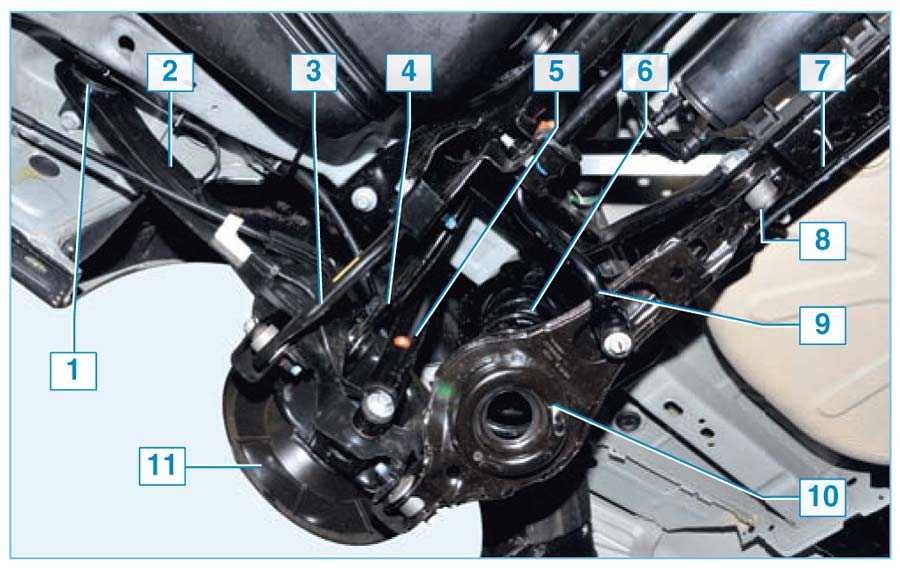

Задняя подвеска:1 — продольный рычаг; 2 — амортизатор; 3 — подрамник; 4 — стабилизатор поперечной устойчивости; 5 — регулировочный болт (болт крепления заднего нижнего рычага к подрамнику); 6 — нижний задний рычаг; 7 — пружина; 8 — тормозной щит; 9 — верхний рычаг; 10 — нижний передний рычаг; 11 — сайлент-блок продольного рычага

Элементы задней подвески на автомобиле: 1 — сайлент-блок продольного рычага; 2 — продольный рычаг; 3 — нижний передний рычаг; 4 — верхний рычаг; 5 — амортизатор; 6 — пружина; 7 — подрамник; 8 — регулировочный болт (болт крепления заднего нижнего рычага к подрамнику); 9 — стабилизатор поперечной устойчивости; 10 — нижний задний рычаг; 11 — тормозной щит

Задняя подвеска — независимая, многорычажная, с цилиндрическими витыми пружинами и гидравлическими амортизаторами двойного действия.
Основные несущие элементы подвески — штампованные продольные рычаги, каждый из которых связан с подрамником тремя поперечными рычагами через сайлент-блоки.
Тормозные силы при движении автомобиля воспринимаются продольными рычагами, а силы в направлении перпендикулярном продольной оси автомобиля — поперечными рычагами подвески.

Продольный рычаг

В передней части продольного рычага установлен сайлент-блок, через который рычаг закреплен двумя болтами к кузову. К задней части рычага четырьмя винтами крепится ступичный узел заднего колеса.

Ступичный узел заднего колеса:1 — ступица заднего колеса; 2 — датчик скорости вращения колеса

Ступичный узел представляет собой неразборный узел с подшипником и задающим элементом датчика скорости вращения колеса антиблокировочной системы тормозов.

Нижний задний рычаг

В нижних задних рычагах выполнены опорные чашки пружин. Верхние концы пружин упираются в чашки подрамника. В чашках установлены резиновые прокладки.
Нижняя проушина амортизатора крепится болтом к продольному рычагу, а верхняя опора амортизатора крепится к кузову.
Амортизаторы и пружины задней подвески позволяют задним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.

Детали стабилизатора поперечной устойчивости:1 — нижняя подушка с болтом; 2 — буфер; 3 — верхняя подушка; 4 — гайка с шайбой; 5 — штанга; 6 — подушка; 7 — скоба

Для повышения поперечной устойчивости и уменьшения углов крена автомобиля установлен стабилизатор поперечной устойчивости. Штанга стабилизатора в своей средней части крепится двумя скобами через резиновые разрезные подушки к подрамнику. Концы штанги стабилизатора через стойки с резинометаллическими шарнирами соединены с задними нижними рычагами.

Верхний рычаг

Нижний передний рычаг

Углы схождения задних колес регулируются вращением болтов крепления нижних задних рычагов к подрамнику (регулировочных болтов).

Регулировочный болт имеет эксцентриковую головку и шайбу. При вращении болта с шайбой изменяется его положение в отверстии подрамника: при смещении болта к продольной оси автомобиля уменьшается вылет нижнего заднего рычага и, следовательно, уменьшается угол схождения колеса; при смещении болта от оси угол — увеличивается.

Таблица 1. Углы установки колес

Угол	Номинальное значение	Допустимое значение	Максимальная разницу углов установки правого и левого колёс
Трёх- или пятидверный хэтчбек, седан
Развал	-1º17´	от 0º00´ до 2º35´	1º15´
Схождение	0º23´±0º09´	от 0º14´ до 0º32´	—

→

→

→

→

→
