Технические характеристики автомобильного двигателя и на что они влияют

Построение внешней скоростной характеристики двигателя

Внешняя характеристика двигателя представляет собой зависимость эф­фективной мощности Ne, крутящего момента МК и других показателей работы двигателя от частоты вращения коленчатого вала при полностью открытой дроссельной заслонке у бензинового двигателя или при максимальной (уста­новленной заводом-изготовителем) цикловой подаче топлива у дизеля.

Для построения внешней характеристики двигателя может быть использо­вано какое-либо из известных эмпирических выражений, например, уже упо­минавшаяся ранее формула Лейдермана

(2.9)

Максимальная мощность двигателя Nmax была ранее рассчитана. Задаваясь несколькими произвольными значениями частоты вращения n, можно рассчи­тать значение эффективной мощности двигателя при этих различных значениях частоты вращения, т.е. получить несколько точек характеристики. Рекоменду­ется при расчёте и построении внешней скоростной характеристики (а также и при выполнении в дальнейшем тягового расчёта) выбирать значения частоты вращения коленчатого вала двигателя не менее чем в восьми точках.

Среди этих точек обязательно должны присутствовать:

nmin — минимальная устойчивая частота вращения, которую можно принять равной 800…1000 об/мин для бензиновых двигателей и 600… 800 об/мин для дизелей;

nN — номинальная частота вращения, соответствующая максимальной мощности двигателя;

nv — частота вращения, соответствующая максимальной скорости ав­томобиля. Для дизелей nv= nN. Для бензиновых двигателей nv=kvnN;

nM- частота вращения, соответствующая максимальному крутящему моменту двигателя nM = kM nN .

Остальные точки выбираются произвольно так, чтобы все принятые при расчёте значения n были примерно равномерно распределены в интервале

Приведённые выше значения коэффициентов a, b и c, входящих в формулу Лейдермана, не являются обязательными. Эти значения дают достаточно хоро­шее совпадение формы расчётной внешней скоростной характеристики с экс­периментальной для многих существующих двигателей, но не для всех.

В общем случае значения коэффициентов a, b и c зависят от соотношения частоты вращения при максимальной мощности (номинальной) и частоты вра­щения при максимальном крутящем моменте, т. е. от величины kM=nM/nN.

Зная величину kM, значения коэффициентов, входящих в формулу Лейдер­мана, можно рассчитать, используя следующие выражения:

— для бензиновых двигателей

c = 0,5/(1 — kM )

b = 2c -1; (2.10)

a = 2 — c.

— для дизелей

c = (kM — 1)/(1 — kM )2;

b = 2ckM; (2 11)

a = 1 + c — b.

Формула Лейдермана является не единственным аппроксимирующим по­линомом, применяемым для расчётного построения внешней скоростной харак­теристики.

Рис. 2.1 Скоростная характеристика двигателя.

Иногда для лучшего приближения к экспериментальным характери­стикам используются аппроксимирующие полиномы и более высоких степеней. Коэффициенты таких полиномов должны быть, вообще говоря, свои для каж­дого двигателя.

По рассчитанным значениям мощности в каждой точке характеристики определяется крутящий момент двигателя

Mk = 9550 Ne/ n, (2.12)

где МК — крутящий момент двигателя, Нм; Ne — эффективная мощность двигателя, кВт; n — частота вращения, об/мин.

Результаты расчёта рекомендуется свести в таблицу (табл. 2.2).

Таблица 2.2

Принцип работы электродвигателя

1. Согласно на проводник с током I в магнитном поле будет действовать сила F.

2. Если проводник с током I согнуть в рамку и поместить в магнитное поле, то две стороны рамки, находящиеся под прямым углом к магнитному полю, будут испытывать противоположно направленные силы F

3. Силы, действующие на рамку, создают или момент силы, вращающий ее.

4. Производимые электродвигатели имеют несколько витков на , чтобы обеспечить больший постоянный .

5. Магнитное поле может создаваться как магнитами, так и электромагнитами. Электромагнит обычно представляет из себя провод намотанный на сердечник. Таким образом, по ток протекающий в рамки будет индуцировать ток в обмотки электромагнита, который в свою очередь будет создавать магнитное поле.

Подробное описание принципа работы электродвигателей разных типов:

Система газораспределения

Газораспределительная система играет важную роль в работе автомобиля. Она напрямую влияет на работоспособность вашего железного «друга»

Ее неисправность может повлечь за собой серьезные поломки, вот почему иногда важно знать ее составляющие. К ним относятся механизм распределения, распредвалы и привод. Газораспределительная система может быть простой и динамической

Вторая разновидность системы обеспечивает свободное переключение режимов двигателя, выступает как стабилизатор процесса его работы. В динамической системе регулируются фазы и высота подъема клапана

Газораспределительная система может быть простой и динамической. Вторая разновидность системы обеспечивает свободное переключение режимов двигателя, выступает как стабилизатор процесса его работы. В динамической системе регулируются фазы и высота подъема клапана.

Современные автомобили могут иметь различное количество распредвалов, однако оптимальный вариант – это установка одного устройства на 8 клапанов мотора.

Ремень или цепь могут выступать приводом в устройстве системы газораспределения. Прежде чем выбирать наиболее удобный вариант, ознакомьтесь с их достоинствами и недостатками. Ремень системы может изнашиваться через равный промежуток времени, поэтому требует вложений в его замену. К основному достоинству можно отнести практически бесшумную работу устройства. В отличие от ремня, цепь вызывает неприятный металлический лязг. Однако цепь является наиболее прочным и надежным приводом, который хоть и имеет большую стоимость, но не изнашивается в течении длительного срока эксплуатации.

Силовые агрегаты автомобилей имеют еще ряд особенностей устройства двигателя, однако для водителя-непрофессионала они не имеют значения.

Работа и мощность при поступательном движении

Работа постоянной силы P на прямолинейном участке пути s, пройденном точкой приложения силы, определяется по формуле
(1) A = Ps cos α,
где α – угол между направлением действия силы и направлением перемещения.

При α = 90°
cos α = cos 90° = 0 и A = 0,
т. е. работа силы, действующей перпендикулярно к направлению перемещения, равна нулю.

Если направление действия силы совпадает с направлением перемещения, то α = 0, поэтому cos α = cos 0 = 1 и формула (1) упрощается:
(1′) A = Ps.

На точку или на тело обычно действует не одна сила, а несколько, поэтому при решении задач целесообразно использовать теорему о работе равнодействующей системы сил (Е. М. Никитин, § 83):
(2) AR = ∑ Ai,
т. е. работа равнодействующей какой-либо системы сил на некотором пути равна алгебраической сумме работ всех сил этой системы на том же пути.

В частном случае, когда система сил уравновешена (тело движется равномерно и прямолинейно), равнодействующая системы сил равна нулю и, следовательно, AR=0. Поэтому при равномерном и прямолинейном движении точки или тела уравнение (2) принимает вид
(2′) ∑ Ai = 0,
т. е. алгебраическая сумма работ уравновешенной системы сил на некотором пути равна нулю.

При этом силы, работа которых положительна, называются движущими, а силы, работа которых отрицательна, называются силами сопротивления. Например, при движении тела вниз – сила тяжести – движущая сила и ее работа положительна, а при движении тела вверх его сила тяжести является силой сопротивления и работа силы тяжести при этом отрицательна.

При решении задач в случаях, когда неизвестна сила Р, работу которой нужно определить, можно рекомендовать два приема (метода).

1. При помощи сил, заданных в условии задачи, определить силу P, а затем по формуле (1) или (1′) вычислить ее работу.

2. Не определяя непосредственно силы P, определить Ap – работу требуемой силы при помощи формул (2) и (2′), выражающих теорему о работе равнодействующей.

Мощность, развиваемая при работе постоянной силы, определяется по формуле
(3) N = A/t или N = (Ps cos α)/t.

Если при определении работы силы Р скорость движения точки v=s/t остается постоянной, то
(3′) N = Pv cos α.

Если же скорость движения точки изменяется, то s/t = vср – средняя скорость и тогда формула (2′) выпажает среднюю мощность
Nср = Pvср cos α.

Коэффициент полезного действия (к. п. д.) при совершении работы можно определить как отношение работ
(4) η = Aпол/A,
где Aпол – полезная работа; A – вся произведенная работа, или как отношение соответствующих мощностей:
(4′) η = Nпол/N.

Единицей работы в СИ служит 1 джоуль (Дж) = 1 Н * 1 м.

Единицей мощности в СИ служит 1 ватт (Вт) = 1 Дж / 1 сек.

Популярной внесистемной единицей мощности является лошадиная сила (л. с.):
1000 Вт = 1,36 л. с. или 1 л. с. = 736 Вт.

Для перехода между ваттами и лошадиными силами следует пользоваться формулами
N (кВт) = 1,36 N (л. с.)
N (л. с.) = 0,736 N (кВт).

Задача 221. Какую работу производит человек, передвигая по горизонтальному полу на расстояние 4 м горизонтально направленным усилием ящик массой 50 кг? Коэффициент…

Задача 222. На тело M массой m=40 кг, могущее перемещаться вдоль вертикального направляющего бруска, действует некоторая сила P, постоянно направленная под…

Задача 223. Какой мощности электродвигатель необходимо поставить на лебедку, чтобы она могла поднимать клеть со строительными материалами общей массой m=1200…

Задача 224. Какую работу необходимо произвести, чтобы равномерно передвинуть в горизонтальном направлении на расстояние s клинчатый ползун 1 вдоль направляющих…

Задача 225. Тело М весом G=50 кГ равномерно перемещается вверх по наклонной плоскости, длина которой l=4 м и угол подъема α=20° (рис. 255,…

Задача 227. Тело М весом G=50 кГ равномерно перемещается вверх по наклонной плоскости l=4 м и с углом подъема α=20°. Определить работу, произведенную…

Задача 229. Определить работу, которую необходимо произвести, чтобы перекатить каток массой 50 кг на расстояние 4 м по горизонтальной негладкой поверхности…

Классификация двигателей

Конструкция ДВС бывает различной. Каждый разработчик мотора пытается внести свои улучшения, повысить мощность и экономичность, снизить выбросы вредных веществ и стоимость агрегата. Давайте посмотрим, по каким критериям классифицируют двигатели внутреннего сгорания.

По рабочему циклу

Рабочий цикл ДВС — это последовательность процессов внутри каждого цилиндра, в результате которой энергия топлива превращается в механическую энергию. Цикл может быть двухтактным или четырехтактным:

  • четырёхтактный мотор работает по «циклу Отто» или Аткинсона и включает в себя такты: впуск, сжатие, рабочий ход и выпуск;
  • в двухтактном ДВС впуск и сжатие происходят одновременно за один такт, а рабочий ход переходит в выпуск на втором такте.

По типу конструкции

По конструкции ДВС делятся на:

  • поршневые, в которых расширяющиеся при сгорании газы приводят в движение поршень, который в свою очередь толкает коленвал;
  • роторные.Растущее давление газов воздействует на ротор, соединённый с корпусом через зубчатую передачу. Роторный мотор не имеет ГРМ. Его функции выполняют впускные и выпускные окна в боковых стенках корпуса;
  • газовые турбины. В этих двигателях внутреннего сгорания газы с высокой скоростью попадают на лопатки силовой турбины, которая соединяется через редуктор с трансмиссией. Для нагнетания воздуха в мотор установлен турбинный компрессор.

Моторы могут быть без наддува, с турбокомпрессором или нагнетателем. Конструкция подбирается под назначение двигателя: будь то стационарная установка или транспорт.

По количеству цилиндров

Одно цилиндровые двигатели работают неравномерно, что не критично для лодочных моторов, мопедов и мотоциклов. Двигатель автомобиля устроен сложнее, поскольку нужна высокая мощность, а значит и большой объём цилиндра. Так, в транспорте малого класса применяются 4-цилиндровые моторы. В грузовые автомобили ставят 6- и 8-цилиндровые ДВС.

По принципу создания рабочей смеси

Принцип работы двигателя внутреннего сгорания различается способами смесеобразования:

  • внешнее: в карбюраторных моторах и в агрегатах с впрыском топлива во впускной коллектор;
  • внутреннее: в дизельных двигателях и бензиновых с непосредственным впрыском в камеру сгорания.

По расположению цилиндров

Поршневые двигатели автомобиля различаются компоновочной схемой блока цилиндров и могут представлять собой конструкцию:

  • рядную;
  • V-образную;
  • оппозитную с углом развала между поршнями 180°;
  • VR-образную;
  • W -образную.

В зависимости от компоновки моторы устанавливаются в подкапотное пространство вертикально, горизонтально или под углом к вертикальной плоскости для уменьшения высоты конструкции.

По типу топлива

Работа двигателя внутреннего сгорания происходит за счёт сжигания смеси воздуха с бензином, газа или дизеля. В качестве газового топлива ДВС применяются углеводород, сжиженный газ, смесь пропана и бутана, метан, водород.

По принципу работы ГРМ

Выше мы рассматривали, что ГРМ может быть устроен по схеме OHV, ОНС или DОНС. Выбор компоновки влияет на принцип работы двигателя. Также приводы клапанов различаются способами регулировки тепловых зазоров, которые увеличиваются в результате нагрева конструкции. Настройку зазоров проводят вручную, меняя специальные винты в коромыслах, или устанавливают гидрокомпенсаторы для автоматической регулировки.

Эффективная мощность двигателя

Полезная мощность, передаваемая двигателем потребителю, именуемая эффективной мощностью Nе, меньше, чем Ni, на величину механических потерь.

Эти потери обусловлены тре­нием поршня и подшипников, затратой работы на насосы — топлив­ный, продувочный, водяной и пр. Известно, что механические потери учитываются механическим к. п. д., т. е.

?м = Nе / Ni ,

и поэтому

Ne = ?мNi.        (11,28)

Средние значения механического к. п. д. у различных двигателей колеблются в пределах 0,7—0,9.

Если мощность, соответствующую механическим потерям, обозначить через Nr, то

Ne= Ni – Nr .

Разделим все части этой формулы на коэффициент К. Для четырехтактного двигателя К =Vhni /900, для двухтактного К = Vhni /450.

Тогда

Ne / K = Ni /K – Nr / K .

Из формул (II, 24) и (II, 25) видно, что член Ni /K представляет

собой среднее индикаторное давление pi.По аналогии с этим член

Ne / K называют средним эффективным давлением ре.

Физический смысл его таков: это та часть среднего индикаторного давления, которая пропорциональна работе, отдаваемой двигателем потребителю.

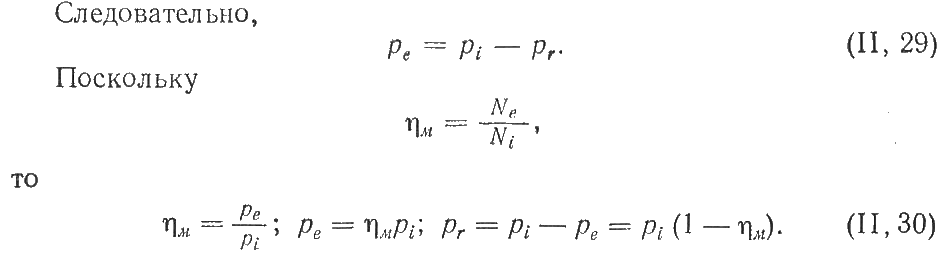

Член Nr / K = рr соответствует той части среднего индикаторного

давления, которая пропорциональна работе, затраченной на механи­ческие потери.

Величины ре и рr имеют большое значение при расчете и сравне­нии показателей различных типов двигателей.

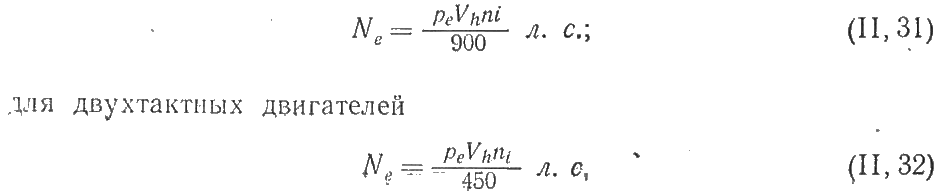

Из формул (II, 24), (II, 25), (II, 28) и (II, 30) следует: для четырехтактных двигателей

В современных четырехтактных дизелях без наддува в среднем 5

При наддуве ре может быть значительно поднято — до 15 кГ/см2 и выше.

Бензиновый и дизельный мотор: особенности

Если проводить сравнительную характеристику бензиновых и дизельных моторов, то здесь стоит выделить следующие особенности:

1. Потребление топлива. С позиции потребления горючего лидирующие позиции занимает «дизель». Здесь есть несколько причин:

Нельзя не отметить и ряд минусов — дороговизна дизельного мотора и сложность обслуживания.

2. Момент вращения. Если рассматривать крутящий момент, как ключевую характеристику, то здесь в лидерах дизель. Эта особенность хороша не только для легковушек, но и для грузовых авто. Именно высокий момент вращения способствует быстрому троганию транспорта и успешному маневрированию при большой нагрузке и небольших скоростях.

3. Эксплуатация. Не менее важный момент — удобство использования автомобиля с тем или иным  мотором. Здесь стоит выделить главный недостаток дизеля — необходимость переходить на зимний тип топливной смеси. Если своевременно не осуществить переход, то вместо жидкости в баке можно увидеть затвердевшую смесь. В итоге придется не только греть машину, но и ремонтировать многие элементы топливной системы.

4. Удельная мощность. Здесь в лидерах бензиновый мотор. К примеру, если брать дизельный и бензиновый тип мотора с одной мощностью, то у второго объем меньше (как и масса).

5. Шум. Если анализировать уровень шума, то здесь впереди бензиновый силовой агрегат. Многим автолюбителя не нравится раздражающий «дизельный» стук. С другой стороны, повышенный шум будет иметь место лишь при неправильной настройке. Кроме этого, производители делают все возможное, чтобы уровни шума бензиновых и дизельных моторов почти не различались.

6. Экологическая составляющая. Не менее важный момент — экологичность двигателя (особенно сегодня). Современные моторы выпускают в окружающую среду меньший объем окиси углерода, являющегося главным загрязнителем атмосферы. К сожалению, на дорогах пока много автомобилей, имеющих высокий уровень вредных элементов в выбросе, и загрязняющих окружающую среду. В плане экологичности лидером является бензиновый мотор, ведь здесь конструкторам удалось создать множество типов узлов, улучшающих состав выхлопных газов и снижающих их уровень вреда.

7. Пожароопасность. С позиции вероятности воспламенения более безопасным считается дизель, ведь его топливо загорается лишь при смешивании и кислородом и под высоким давлением. Что касается бензина, то он летуч, а его пары могут воспламениться от малейшей искры.

Расход масла

Показатель расхода масла указывается производителем автомобиля в технической документации к нему. Нормальным считается потребление смазки в соотношении 0,8–3% от потребляемого количества топлива. Также на этот показатель влияет размер двигателя, он увеличивается на больших, мощных агрегатах, особенно дизельных. Различают расход масла:

  • Штатный – испарение смазочного материала с цилиндров, выдавливание через картер газами, смазка компрессора турбины;
  • Нештатный – течи уплотнений, потеря масла через сальники коленвала, маслосъемные поршневые кольца, перемычки поршня, когда происходит их разрушение.

К чрезмерному расходу приводит использование масла низкого качества и несоответствующей требованиям технической эксплуатации марки.

Крутящий момент двигателя

Стоит понимать, что мощность мотора – это энергия, которая вырабатывается двигателем. И именно эта энергия преобразуется в крутящий момент на выходном (коленчатом) валу двигателя, далее момент изменяется в трансмиссии (при помощи нужных передаточных чисел шестерен) и после передается на привода, или ведущие мосты и после на колеса.

Тронуться и поехать, вы сможете даже на маломощном двигателе (причем для этого нам не нужно много мощности), здесь работают передаточные числа, которые точно подобраны в трансмиссии вашего авто.

НО мы же не хотим ездить со скоростью 20 – 40 км/ч, нам нужно ускорение, быстрое передвижение. А для этого просто необходим достаточный крутящий момент при всех диапазонах скоростей. Это достигается – достаточной мощностью двигателя и подбором шестерен в трансмиссии и приводах, мостах (если есть).

Если вывести определение:

Крутящий момент – это сила, которая умножена на плечо ее приложения, которую может предоставить мотор машине для преодоления тех или иных сопротивлений движению. Измерения производят в ньютонах, а рычаг измеряется в метрах.

Если разобрать, просто «на пальцах формулу», то 1 Н·м – это сила с которой 0,1 кг, давят на конец рычага (это поршень) длиной в 1 метр. Как становится понятно, в двигателе роль рычага выполняет кривошип коленчатого вала, через который и производится крутящий момент. Понятно, что кривошип, длинной не 1 метр, но момент вычисляется из приложенных характеристик.

Именно от этого показателя и зависит время достижения силовым агрегатом максимальной мощности, а значит и динамики разгона авто.

Если образно утрировать — то момент, собирает все лошадиные силы в «кулак» который и раскручивает мотор, и чем больше этот кулак, тем быстрее раскручивается мотор и ускоряется автомобиль.

Режимы работы электродвигателей

Нагрузка на электродвигатель определяется режимом его работы. Она может оставаться неизменной или изменяться в зависимости от условий эксплуатации. При выборе двигателя обязательно учитывается характер и значение предполагаемой нагрузки. С учетом этого фактора выполняется расчет мощности электродвигателя.

Режимы, в которых работают электродвигатели:

  • S1 – продолжительный режим. Нагрузка не меняется в течение всего периода эксплуатации. Температура двигателя достигает установленного значения.
  • S2 – кратковременный режим. В этом случае в период работы температура не успевает достигнуть нужного значения. При отключении происходит охлаждение двигателя до температуры окружающей среды.
  • S3 – периодически-кратковременный режим. В процессе работы двигателя производятся периодические отключения. В эти периоды температура двигателя не может достигнуть нужного значения или стать такой же, как в окружающей среде. При расчетах двигателя, в том числе и мощности, учитываются все паузы и потери, их продолжительность. Одним из важных критериев выбора агрегата, считается допустимое число включений за определенный отрезок времени.
  • S4 – периодически-кратковременный режим с частыми пусками.
  • S5 – периодически-кратковременный режим с электрическим торможением. Оба режима S4 и S5 работают также, как и S3.
  • S6 – периодически-непрерывный режим с кратковременной нагрузкой. Эксплуатация двигателя осуществляется под нагрузкой, которая чередуется с холостым ходом.
  • S7 – периодически-непрерывный режим с электрическим торможением.
  • S8 – периодически-непрерывный режим, в котором одновременно изменяется нагрузка и частота вращения.
  • S9–режим, когда нагрузка и частота вращения изменяются не периодически.

Компрессор

Главная функция компрессора – повышение мощности ДВС без увеличения его размеров. Это делается с помощью нагнетания в камеру сгорания большего объема воздуха, что позволяет делать взрыв топливной смеси более мощным. Устанавливается компрессор на впускную систему автомобиля. Компрессор приводится в движение механическим способом через соединение с коленвалом. Это делается посредством ремня или цепи. Турбокомпрессор нагнетает воздух под действием потока газов, которые крутят турбину, отвечающую за подачу дополнительной порции атмосферной массы. Компрессоры по принципу подачи воздуха делятся на:

  • Центробежные – простая конструкция, где нагнетателем является крыльчатка;
  • Роторные – воздух нагнетается кулачковыми валами;
  • Двухвинтовые – функции нагнетателей выполняют винты, расположенные параллельно друг другу.

Характеристики двигателя ВАЗ 21116 1.6 8V Гранта, Калина 2

Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 1,597
Диаметр цилиндра, мм 82
Ход поршня, мм 75,6
Степень сжатия 10,5
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм SOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 66 кВт-(90,0 л.с.) / 5600 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 143 Н·м / 3500 об/мин
Система питания распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина 95
Экологические нормы Евро 4
Вес, кг 112

Двигатель Green Steam

Green Steam – эффективный, экономичный и простой двигатель, разработанный изобретателем Робертом Грином из Лагуна Вудс, Калифорния, США. Этот мотор преобразует избыточное тепло в водяной пар, который и приводит в движение силовой агрегат. Легкий и компактный двигатель Green Steam преобразует возвратно-поступательное движение во вращательное. Его основной характеристикой является гибкий вал, который передает возвратно-поступательное движение от поршней к кривошипу «Z», таким образом, совершая вращательное движение, не используя запястья, шатуны или коленчатые валы.

Этот мотор может использоваться для воздушных насосов, генераторов, водяных насосов, воздуходувок горячего воздуха, аппаратов дистилляции воды, тепловых насосов, кондиционеров, модельных самолетов и т. д.

Одним из наиболее уникальных преимуществ двигателя является его способность генерировать энергию из тепла двигателей. По существу, отработанное тепло выхлопных газов от двигателя транспортного средства может быть преобразовано в энергию, используемую для некоторых систем охлаждения и насосов транспортного средства. Этот двигатель повысит уровень эффективности любого транспортного средства или системы машины, на которой он установлен.

Показатели двигателей

Силы, действующие в цилиндре

Показателями двигателя называют величины, характеризующие его работу. Помимо конструктивных параметров, они зависят от особенностей и настроек систем питания и зажигания, степени износа деталей и пр.

Давление в конце такта сжатия (компрессия) является показателем технического состояния (изношенности) цилиндро-поршневой группы и клапанов.

Крутящий момент на коленчатом валу двигателя определяет силу тяги на колесах: чем он больше, тем лучше динамика разгона автомобиля. Равен произведению силы на плечо (рис. 3) и измеряется в Н·м (Ньютон на метр), ранее в кгс.м (килограмм-сила на метр).

Крутящий момент увеличивается с ростом:

  • рабочего объема . Поэтому двигатели, которым необходим значительный крутящий момент, обладают большим объемом;
  • давления горящих газов в цилиндрах , которое ограничено детонацией (взрывное горение бензо-воздушной смеси, сопровождаемое характерным звонким звуком. Ошибочно называется “стуком поршневых пальцев”) или ростом нагрузок в дизелях.

Максимальный крутящий момент двигатель развивает при определенных оборотах (см. ниже), они вместе с его величиной указываются в технической документации.

Мощность двигателя — величина, показывающая, какую работу он совершает в единицу времени, измеряется в кВт (ранее в лошадиных силах). Одна лошадиная сила (л.с.) приблизительно равняется 0,74 кВт. Мощность равна произведению крутящего момента на угловую скорость коленвала (число оборотов в минуту, умноженное на определенный коэффициент).

Двигатели большей мощности производители получают увеличением:

  • рабочего объема , что, в свою очередь, приводит к росту габаритов двигателя и ограничению допустимых максимальных оборотов из-за значительных сил инерции увеличившихся деталей;
  • оборотов коленчатого вала , число которых ограничено инерционными силами и увеличением износа деталей. Высокооборотный двигатель одинаковой мощности (при прочих равных условиях — конструкции двигателя, технологии изготовления, применяемых материалах и т.д.) с низкооборотным обладает меньшим сроком службы, так как в среднем для одного и того же пробега его коленчатый вал будет совершать больше оборотов;
  • давления в цилиндре путем повышения степени сжатия либо наддувом воздуха посредством турбо- или механических нагнетателей. Для применения наддува степень сжатия вынужденно уменьшают для предотвращения детонации (у бензиновых двигателей) и снижения жесткости работы (повышенные нагрузки в цилиндро-поршневой группе дизеля, сопровождаемые чрезмерным шумом) (у дизелей). Наддув позволяет, например, сохранить мощность при меньшем рабочем объеме.

Номинальная мощность — гарантируемая производителем мощность при полной подаче топлива на определенных оборотах. Именно она, а не максимальная мощность, указывается в технической документации на двигатель.

Удельный расход топлива — это количество топлива, расходуемого двигателем на 1 кВт развиваемой мощности за один час. Является показателем совершенства конструкции двигателя: чем расход ниже, тем более эффективно используется энергия сгорающего в цилиндрах топлива.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Технические характеристики автомобильного двигателя и на что они влияют

Построение внешней скоростной характеристики двигателя

Внешняя характеристика двигателя представляет собой зависимость эф­фективной мощности Ne, крутящего момента МК и других показателей работы двигателя от частоты вращения коленчатого вала при полностью открытой дроссельной заслонке у бензинового двигателя или при максимальной (уста­новленной заводом-изготовителем) цикловой подаче топлива у дизеля.

Для построения внешней характеристики двигателя может быть использо­вано какое-либо из известных эмпирических выражений, например, уже упо­минавшаяся ранее формула Лейдермана

(2.9)

Максимальная мощность двигателя Nmax была ранее рассчитана. Задаваясь несколькими произвольными значениями частоты вращения n, можно рассчи­тать значение эффективной мощности двигателя при этих различных значениях частоты вращения, т.е. получить несколько точек характеристики. Рекоменду­ется при расчёте и построении внешней скоростной характеристики (а также и при выполнении в дальнейшем тягового расчёта) выбирать значения частоты вращения коленчатого вала двигателя не менее чем в восьми точках.

Среди этих точек обязательно должны присутствовать:

nmin — минимальная устойчивая частота вращения, которую можно принять равной 800…1000 об/мин для бензиновых двигателей и 600… 800 об/мин для дизелей;

nN — номинальная частота вращения, соответствующая максимальной мощности двигателя;

nv — частота вращения, соответствующая максимальной скорости ав­томобиля. Для дизелей nv= nN. Для бензиновых двигателей nv=kvnN;

nM- частота вращения, соответствующая максимальному крутящему моменту двигателя nM = kM nN .

Остальные точки выбираются произвольно так, чтобы все принятые при расчёте значения n были примерно равномерно распределены в интервале

Приведённые выше значения коэффициентов a, b и c, входящих в формулу Лейдермана, не являются обязательными. Эти значения дают достаточно хоро­шее совпадение формы расчётной внешней скоростной характеристики с экс­периментальной для многих существующих двигателей, но не для всех.

В общем случае значения коэффициентов a, b и c зависят от соотношения частоты вращения при максимальной мощности (номинальной) и частоты вра­щения при максимальном крутящем моменте, т. е. от величины kM=nM/nN.

Зная величину kM, значения коэффициентов, входящих в формулу Лейдер­мана, можно рассчитать, используя следующие выражения:

— для бензиновых двигателей

c = 0,5/(1 — kM )

b = 2c -1; (2.10)

a = 2 — c.

— для дизелей

c = (kM — 1)/(1 — kM )2;

b = 2ckM; (2 11)

a = 1 + c — b.

Формула Лейдермана является не единственным аппроксимирующим по­линомом, применяемым для расчётного построения внешней скоростной харак­теристики.

Рис. 2.1 Скоростная характеристика двигателя.

Иногда для лучшего приближения к экспериментальным характери­стикам используются аппроксимирующие полиномы и более высоких степеней. Коэффициенты таких полиномов должны быть, вообще говоря, свои для каж­дого двигателя.

По рассчитанным значениям мощности в каждой точке характеристики определяется крутящий момент двигателя

Mk = 9550 Ne/ n, (2.12)

где МК — крутящий момент двигателя, Нм; Ne — эффективная мощность двигателя, кВт; n — частота вращения, об/мин.

Результаты расчёта рекомендуется свести в таблицу (табл. 2.2).

Таблица 2.2

Принцип работы электродвигателя

1. Согласно на проводник с током I в магнитном поле будет действовать сила F.

2. Если проводник с током I согнуть в рамку и поместить в магнитное поле, то две стороны рамки, находящиеся под прямым углом к магнитному полю, будут испытывать противоположно направленные силы F

3. Силы, действующие на рамку, создают или момент силы, вращающий ее.

4. Производимые электродвигатели имеют несколько витков на , чтобы обеспечить больший постоянный .

5. Магнитное поле может создаваться как магнитами, так и электромагнитами. Электромагнит обычно представляет из себя провод намотанный на сердечник. Таким образом, по ток протекающий в рамки будет индуцировать ток в обмотки электромагнита, который в свою очередь будет создавать магнитное поле.

Подробное описание принципа работы электродвигателей разных типов:

Система газораспределения

Газораспределительная система играет важную роль в работе автомобиля. Она напрямую влияет на работоспособность вашего железного «друга»

Ее неисправность может повлечь за собой серьезные поломки, вот почему иногда важно знать ее составляющие. К ним относятся механизм распределения, распредвалы и привод. Газораспределительная система может быть простой и динамической

Вторая разновидность системы обеспечивает свободное переключение режимов двигателя, выступает как стабилизатор процесса его работы. В динамической системе регулируются фазы и высота подъема клапана

Газораспределительная система может быть простой и динамической. Вторая разновидность системы обеспечивает свободное переключение режимов двигателя, выступает как стабилизатор процесса его работы. В динамической системе регулируются фазы и высота подъема клапана.

Современные автомобили могут иметь различное количество распредвалов, однако оптимальный вариант – это установка одного устройства на 8 клапанов мотора.

Ремень или цепь могут выступать приводом в устройстве системы газораспределения. Прежде чем выбирать наиболее удобный вариант, ознакомьтесь с их достоинствами и недостатками. Ремень системы может изнашиваться через равный промежуток времени, поэтому требует вложений в его замену. К основному достоинству можно отнести практически бесшумную работу устройства. В отличие от ремня, цепь вызывает неприятный металлический лязг. Однако цепь является наиболее прочным и надежным приводом, который хоть и имеет большую стоимость, но не изнашивается в течении длительного срока эксплуатации.

Силовые агрегаты автомобилей имеют еще ряд особенностей устройства двигателя, однако для водителя-непрофессионала они не имеют значения.

Работа и мощность при поступательном движении

Работа постоянной силы P на прямолинейном участке пути s, пройденном точкой приложения силы, определяется по формуле
(1) A = Ps cos α,
где α – угол между направлением действия силы и направлением перемещения.

При α = 90°
cos α = cos 90° = 0 и A = 0,
т. е. работа силы, действующей перпендикулярно к направлению перемещения, равна нулю.

Если направление действия силы совпадает с направлением перемещения, то α = 0, поэтому cos α = cos 0 = 1 и формула (1) упрощается:
(1′) A = Ps.

На точку или на тело обычно действует не одна сила, а несколько, поэтому при решении задач целесообразно использовать теорему о работе равнодействующей системы сил (Е. М. Никитин, § 83):
(2) AR = ∑ Ai,
т. е. работа равнодействующей какой-либо системы сил на некотором пути равна алгебраической сумме работ всех сил этой системы на том же пути.

В частном случае, когда система сил уравновешена (тело движется равномерно и прямолинейно), равнодействующая системы сил равна нулю и, следовательно, AR=0. Поэтому при равномерном и прямолинейном движении точки или тела уравнение (2) принимает вид
(2′) ∑ Ai = 0,
т. е. алгебраическая сумма работ уравновешенной системы сил на некотором пути равна нулю.

При этом силы, работа которых положительна, называются движущими, а силы, работа которых отрицательна, называются силами сопротивления. Например, при движении тела вниз – сила тяжести – движущая сила и ее работа положительна, а при движении тела вверх его сила тяжести является силой сопротивления и работа силы тяжести при этом отрицательна.

При решении задач в случаях, когда неизвестна сила Р, работу которой нужно определить, можно рекомендовать два приема (метода).

1. При помощи сил, заданных в условии задачи, определить силу P, а затем по формуле (1) или (1′) вычислить ее работу.

2. Не определяя непосредственно силы P, определить Ap – работу требуемой силы при помощи формул (2) и (2′), выражающих теорему о работе равнодействующей.

Мощность, развиваемая при работе постоянной силы, определяется по формуле
(3) N = A/t или N = (Ps cos α)/t.

Если при определении работы силы Р скорость движения точки v=s/t остается постоянной, то
(3′) N = Pv cos α.

Если же скорость движения точки изменяется, то s/t = vср – средняя скорость и тогда формула (2′) выпажает среднюю мощность
Nср = Pvср cos α.

Коэффициент полезного действия (к. п. д.) при совершении работы можно определить как отношение работ
(4) η = Aпол/A,
где Aпол – полезная работа; A – вся произведенная работа, или как отношение соответствующих мощностей:
(4′) η = Nпол/N.

Единицей работы в СИ служит 1 джоуль (Дж) = 1 Н * 1 м.

Единицей мощности в СИ служит 1 ватт (Вт) = 1 Дж / 1 сек.

Популярной внесистемной единицей мощности является лошадиная сила (л. с.):
1000 Вт = 1,36 л. с. или 1 л. с. = 736 Вт.

Для перехода между ваттами и лошадиными силами следует пользоваться формулами
N (кВт) = 1,36 N (л. с.)
N (л. с.) = 0,736 N (кВт).

Задача 221. Какую работу производит человек, передвигая по горизонтальному полу на расстояние 4 м горизонтально направленным усилием ящик массой 50 кг? Коэффициент…

Задача 222. На тело M массой m=40 кг, могущее перемещаться вдоль вертикального направляющего бруска, действует некоторая сила P, постоянно направленная под…

Задача 223. Какой мощности электродвигатель необходимо поставить на лебедку, чтобы она могла поднимать клеть со строительными материалами общей массой m=1200…

Задача 224. Какую работу необходимо произвести, чтобы равномерно передвинуть в горизонтальном направлении на расстояние s клинчатый ползун 1 вдоль направляющих…

Задача 225. Тело М весом G=50 кГ равномерно перемещается вверх по наклонной плоскости, длина которой l=4 м и угол подъема α=20° (рис. 255,…

Задача 227. Тело М весом G=50 кГ равномерно перемещается вверх по наклонной плоскости l=4 м и с углом подъема α=20°. Определить работу, произведенную…

Задача 229. Определить работу, которую необходимо произвести, чтобы перекатить каток массой 50 кг на расстояние 4 м по горизонтальной негладкой поверхности…

Классификация двигателей

Конструкция ДВС бывает различной. Каждый разработчик мотора пытается внести свои улучшения, повысить мощность и экономичность, снизить выбросы вредных веществ и стоимость агрегата. Давайте посмотрим, по каким критериям классифицируют двигатели внутреннего сгорания.

По рабочему циклу

Рабочий цикл ДВС — это последовательность процессов внутри каждого цилиндра, в результате которой энергия топлива превращается в механическую энергию. Цикл может быть двухтактным или четырехтактным:

  • четырёхтактный мотор работает по «циклу Отто» или Аткинсона и включает в себя такты: впуск, сжатие, рабочий ход и выпуск;
  • в двухтактном ДВС впуск и сжатие происходят одновременно за один такт, а рабочий ход переходит в выпуск на втором такте.

По типу конструкции

По конструкции ДВС делятся на:

  • поршневые, в которых расширяющиеся при сгорании газы приводят в движение поршень, который в свою очередь толкает коленвал;
  • роторные.Растущее давление газов воздействует на ротор, соединённый с корпусом через зубчатую передачу. Роторный мотор не имеет ГРМ. Его функции выполняют впускные и выпускные окна в боковых стенках корпуса;
  • газовые турбины. В этих двигателях внутреннего сгорания газы с высокой скоростью попадают на лопатки силовой турбины, которая соединяется через редуктор с трансмиссией. Для нагнетания воздуха в мотор установлен турбинный компрессор.

Моторы могут быть без наддува, с турбокомпрессором или нагнетателем. Конструкция подбирается под назначение двигателя: будь то стационарная установка или транспорт.

По количеству цилиндров

Одно цилиндровые двигатели работают неравномерно, что не критично для лодочных моторов, мопедов и мотоциклов. Двигатель автомобиля устроен сложнее, поскольку нужна высокая мощность, а значит и большой объём цилиндра. Так, в транспорте малого класса применяются 4-цилиндровые моторы. В грузовые автомобили ставят 6- и 8-цилиндровые ДВС.

По принципу создания рабочей смеси

Принцип работы двигателя внутреннего сгорания различается способами смесеобразования:

  • внешнее: в карбюраторных моторах и в агрегатах с впрыском топлива во впускной коллектор;
  • внутреннее: в дизельных двигателях и бензиновых с непосредственным впрыском в камеру сгорания.

По расположению цилиндров

Поршневые двигатели автомобиля различаются компоновочной схемой блока цилиндров и могут представлять собой конструкцию:

  • рядную;
  • V-образную;
  • оппозитную с углом развала между поршнями 180°;
  • VR-образную;
  • W -образную.

В зависимости от компоновки моторы устанавливаются в подкапотное пространство вертикально, горизонтально или под углом к вертикальной плоскости для уменьшения высоты конструкции.

По типу топлива

Работа двигателя внутреннего сгорания происходит за счёт сжигания смеси воздуха с бензином, газа или дизеля. В качестве газового топлива ДВС применяются углеводород, сжиженный газ, смесь пропана и бутана, метан, водород.

По принципу работы ГРМ

Выше мы рассматривали, что ГРМ может быть устроен по схеме OHV, ОНС или DОНС. Выбор компоновки влияет на принцип работы двигателя. Также приводы клапанов различаются способами регулировки тепловых зазоров, которые увеличиваются в результате нагрева конструкции. Настройку зазоров проводят вручную, меняя специальные винты в коромыслах, или устанавливают гидрокомпенсаторы для автоматической регулировки.

Эффективная мощность двигателя

Полезная мощность, передаваемая двигателем потребителю, именуемая эффективной мощностью Nе, меньше, чем Ni, на величину механических потерь.

Эти потери обусловлены тре­нием поршня и подшипников, затратой работы на насосы — топлив­ный, продувочный, водяной и пр. Известно, что механические потери учитываются механическим к. п. д., т. е.

?м = Nе / Ni ,

и поэтому

Ne = ?мNi.        (11,28)

Средние значения механического к. п. д. у различных двигателей колеблются в пределах 0,7—0,9.

Если мощность, соответствующую механическим потерям, обозначить через Nr, то

Ne= Ni – Nr .

Разделим все части этой формулы на коэффициент К. Для четырехтактного двигателя К =Vhni /900, для двухтактного К = Vhni /450.

Тогда

Ne / K = Ni /K – Nr / K .

Из формул (II, 24) и (II, 25) видно, что член Ni /K представляет

собой среднее индикаторное давление pi.По аналогии с этим член

Ne / K называют средним эффективным давлением ре.

Физический смысл его таков: это та часть среднего индикаторного давления, которая пропорциональна работе, отдаваемой двигателем потребителю.

Член Nr / K = рr соответствует той части среднего индикаторного

давления, которая пропорциональна работе, затраченной на механи­ческие потери.

Величины ре и рr имеют большое значение при расчете и сравне­нии показателей различных типов двигателей.

Из формул (II, 24), (II, 25), (II, 28) и (II, 30) следует: для четырехтактных двигателей

В современных четырехтактных дизелях без наддува в среднем 5

При наддуве ре может быть значительно поднято — до 15 кГ/см2 и выше.

Бензиновый и дизельный мотор: особенности

Если проводить сравнительную характеристику бензиновых и дизельных моторов, то здесь стоит выделить следующие особенности:

1. Потребление топлива. С позиции потребления горючего лидирующие позиции занимает «дизель». Здесь есть несколько причин:

Нельзя не отметить и ряд минусов — дороговизна дизельного мотора и сложность обслуживания.

2. Момент вращения. Если рассматривать крутящий момент, как ключевую характеристику, то здесь в лидерах дизель. Эта особенность хороша не только для легковушек, но и для грузовых авто. Именно высокий момент вращения способствует быстрому троганию транспорта и успешному маневрированию при большой нагрузке и небольших скоростях.

3. Эксплуатация. Не менее важный момент — удобство использования автомобиля с тем или иным  мотором. Здесь стоит выделить главный недостаток дизеля — необходимость переходить на зимний тип топливной смеси. Если своевременно не осуществить переход, то вместо жидкости в баке можно увидеть затвердевшую смесь. В итоге придется не только греть машину, но и ремонтировать многие элементы топливной системы.

4. Удельная мощность. Здесь в лидерах бензиновый мотор. К примеру, если брать дизельный и бензиновый тип мотора с одной мощностью, то у второго объем меньше (как и масса).

5. Шум. Если анализировать уровень шума, то здесь впереди бензиновый силовой агрегат. Многим автолюбителя не нравится раздражающий «дизельный» стук. С другой стороны, повышенный шум будет иметь место лишь при неправильной настройке. Кроме этого, производители делают все возможное, чтобы уровни шума бензиновых и дизельных моторов почти не различались.

6. Экологическая составляющая. Не менее важный момент — экологичность двигателя (особенно сегодня). Современные моторы выпускают в окружающую среду меньший объем окиси углерода, являющегося главным загрязнителем атмосферы. К сожалению, на дорогах пока много автомобилей, имеющих высокий уровень вредных элементов в выбросе, и загрязняющих окружающую среду. В плане экологичности лидером является бензиновый мотор, ведь здесь конструкторам удалось создать множество типов узлов, улучшающих состав выхлопных газов и снижающих их уровень вреда.

7. Пожароопасность. С позиции вероятности воспламенения более безопасным считается дизель, ведь его топливо загорается лишь при смешивании и кислородом и под высоким давлением. Что касается бензина, то он летуч, а его пары могут воспламениться от малейшей искры.

Расход масла

Показатель расхода масла указывается производителем автомобиля в технической документации к нему. Нормальным считается потребление смазки в соотношении 0,8–3% от потребляемого количества топлива. Также на этот показатель влияет размер двигателя, он увеличивается на больших, мощных агрегатах, особенно дизельных. Различают расход масла:

  • Штатный – испарение смазочного материала с цилиндров, выдавливание через картер газами, смазка компрессора турбины;
  • Нештатный – течи уплотнений, потеря масла через сальники коленвала, маслосъемные поршневые кольца, перемычки поршня, когда происходит их разрушение.

К чрезмерному расходу приводит использование масла низкого качества и несоответствующей требованиям технической эксплуатации марки.

Крутящий момент двигателя

Стоит понимать, что мощность мотора – это энергия, которая вырабатывается двигателем. И именно эта энергия преобразуется в крутящий момент на выходном (коленчатом) валу двигателя, далее момент изменяется в трансмиссии (при помощи нужных передаточных чисел шестерен) и после передается на привода, или ведущие мосты и после на колеса.

Тронуться и поехать, вы сможете даже на маломощном двигателе (причем для этого нам не нужно много мощности), здесь работают передаточные числа, которые точно подобраны в трансмиссии вашего авто.

НО мы же не хотим ездить со скоростью 20 – 40 км/ч, нам нужно ускорение, быстрое передвижение. А для этого просто необходим достаточный крутящий момент при всех диапазонах скоростей. Это достигается – достаточной мощностью двигателя и подбором шестерен в трансмиссии и приводах, мостах (если есть).

Если вывести определение:

Крутящий момент – это сила, которая умножена на плечо ее приложения, которую может предоставить мотор машине для преодоления тех или иных сопротивлений движению. Измерения производят в ньютонах, а рычаг измеряется в метрах.

Если разобрать, просто «на пальцах формулу», то 1 Н·м – это сила с которой 0,1 кг, давят на конец рычага (это поршень) длиной в 1 метр. Как становится понятно, в двигателе роль рычага выполняет кривошип коленчатого вала, через который и производится крутящий момент. Понятно, что кривошип, длинной не 1 метр, но момент вычисляется из приложенных характеристик.

Именно от этого показателя и зависит время достижения силовым агрегатом максимальной мощности, а значит и динамики разгона авто.

Если образно утрировать — то момент, собирает все лошадиные силы в «кулак» который и раскручивает мотор, и чем больше этот кулак, тем быстрее раскручивается мотор и ускоряется автомобиль.

Режимы работы электродвигателей

Нагрузка на электродвигатель определяется режимом его работы. Она может оставаться неизменной или изменяться в зависимости от условий эксплуатации. При выборе двигателя обязательно учитывается характер и значение предполагаемой нагрузки. С учетом этого фактора выполняется расчет мощности электродвигателя.

Режимы, в которых работают электродвигатели:

  • S1 – продолжительный режим. Нагрузка не меняется в течение всего периода эксплуатации. Температура двигателя достигает установленного значения.
  • S2 – кратковременный режим. В этом случае в период работы температура не успевает достигнуть нужного значения. При отключении происходит охлаждение двигателя до температуры окружающей среды.
  • S3 – периодически-кратковременный режим. В процессе работы двигателя производятся периодические отключения. В эти периоды температура двигателя не может достигнуть нужного значения или стать такой же, как в окружающей среде. При расчетах двигателя, в том числе и мощности, учитываются все паузы и потери, их продолжительность. Одним из важных критериев выбора агрегата, считается допустимое число включений за определенный отрезок времени.
  • S4 – периодически-кратковременный режим с частыми пусками.
  • S5 – периодически-кратковременный режим с электрическим торможением. Оба режима S4 и S5 работают также, как и S3.
  • S6 – периодически-непрерывный режим с кратковременной нагрузкой. Эксплуатация двигателя осуществляется под нагрузкой, которая чередуется с холостым ходом.
  • S7 – периодически-непрерывный режим с электрическим торможением.
  • S8 – периодически-непрерывный режим, в котором одновременно изменяется нагрузка и частота вращения.
  • S9–режим, когда нагрузка и частота вращения изменяются не периодически.

Компрессор

Главная функция компрессора – повышение мощности ДВС без увеличения его размеров. Это делается с помощью нагнетания в камеру сгорания большего объема воздуха, что позволяет делать взрыв топливной смеси более мощным. Устанавливается компрессор на впускную систему автомобиля. Компрессор приводится в движение механическим способом через соединение с коленвалом. Это делается посредством ремня или цепи. Турбокомпрессор нагнетает воздух под действием потока газов, которые крутят турбину, отвечающую за подачу дополнительной порции атмосферной массы. Компрессоры по принципу подачи воздуха делятся на:

  • Центробежные – простая конструкция, где нагнетателем является крыльчатка;
  • Роторные – воздух нагнетается кулачковыми валами;
  • Двухвинтовые – функции нагнетателей выполняют винты, расположенные параллельно друг другу.

Характеристики двигателя ВАЗ 21116 1.6 8V Гранта, Калина 2

Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 1,597
Диаметр цилиндра, мм 82
Ход поршня, мм 75,6
Степень сжатия 10,5
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм SOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 66 кВт-(90,0 л.с.) / 5600 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 143 Н·м / 3500 об/мин
Система питания распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина 95
Экологические нормы Евро 4
Вес, кг 112

Двигатель Green Steam

Green Steam – эффективный, экономичный и простой двигатель, разработанный изобретателем Робертом Грином из Лагуна Вудс, Калифорния, США. Этот мотор преобразует избыточное тепло в водяной пар, который и приводит в движение силовой агрегат. Легкий и компактный двигатель Green Steam преобразует возвратно-поступательное движение во вращательное. Его основной характеристикой является гибкий вал, который передает возвратно-поступательное движение от поршней к кривошипу «Z», таким образом, совершая вращательное движение, не используя запястья, шатуны или коленчатые валы.

Этот мотор может использоваться для воздушных насосов, генераторов, водяных насосов, воздуходувок горячего воздуха, аппаратов дистилляции воды, тепловых насосов, кондиционеров, модельных самолетов и т. д.

Одним из наиболее уникальных преимуществ двигателя является его способность генерировать энергию из тепла двигателей. По существу, отработанное тепло выхлопных газов от двигателя транспортного средства может быть преобразовано в энергию, используемую для некоторых систем охлаждения и насосов транспортного средства. Этот двигатель повысит уровень эффективности любого транспортного средства или системы машины, на которой он установлен.

Показатели двигателей

Силы, действующие в цилиндре

Показателями двигателя называют величины, характеризующие его работу. Помимо конструктивных параметров, они зависят от особенностей и настроек систем питания и зажигания, степени износа деталей и пр.

Давление в конце такта сжатия (компрессия) является показателем технического состояния (изношенности) цилиндро-поршневой группы и клапанов.

Крутящий момент на коленчатом валу двигателя определяет силу тяги на колесах: чем он больше, тем лучше динамика разгона автомобиля. Равен произведению силы на плечо (рис. 3) и измеряется в Н·м (Ньютон на метр), ранее в кгс.м (килограмм-сила на метр).

Крутящий момент увеличивается с ростом:

  • рабочего объема . Поэтому двигатели, которым необходим значительный крутящий момент, обладают большим объемом;
  • давления горящих газов в цилиндрах , которое ограничено детонацией (взрывное горение бензо-воздушной смеси, сопровождаемое характерным звонким звуком. Ошибочно называется “стуком поршневых пальцев”) или ростом нагрузок в дизелях.

Максимальный крутящий момент двигатель развивает при определенных оборотах (см. ниже), они вместе с его величиной указываются в технической документации.

Мощность двигателя — величина, показывающая, какую работу он совершает в единицу времени, измеряется в кВт (ранее в лошадиных силах). Одна лошадиная сила (л.с.) приблизительно равняется 0,74 кВт. Мощность равна произведению крутящего момента на угловую скорость коленвала (число оборотов в минуту, умноженное на определенный коэффициент).

Двигатели большей мощности производители получают увеличением:

  • рабочего объема , что, в свою очередь, приводит к росту габаритов двигателя и ограничению допустимых максимальных оборотов из-за значительных сил инерции увеличившихся деталей;
  • оборотов коленчатого вала , число которых ограничено инерционными силами и увеличением износа деталей. Высокооборотный двигатель одинаковой мощности (при прочих равных условиях — конструкции двигателя, технологии изготовления, применяемых материалах и т.д.) с низкооборотным обладает меньшим сроком службы, так как в среднем для одного и того же пробега его коленчатый вал будет совершать больше оборотов;
  • давления в цилиндре путем повышения степени сжатия либо наддувом воздуха посредством турбо- или механических нагнетателей. Для применения наддува степень сжатия вынужденно уменьшают для предотвращения детонации (у бензиновых двигателей) и снижения жесткости работы (повышенные нагрузки в цилиндро-поршневой группе дизеля, сопровождаемые чрезмерным шумом) (у дизелей). Наддув позволяет, например, сохранить мощность при меньшем рабочем объеме.

Номинальная мощность — гарантируемая производителем мощность при полной подаче топлива на определенных оборотах. Именно она, а не максимальная мощность, указывается в технической документации на двигатель.

Удельный расход топлива — это количество топлива, расходуемого двигателем на 1 кВт развиваемой мощности за один час. Является показателем совершенства конструкции двигателя: чем расход ниже, тем более эффективно используется энергия сгорающего в цилиндрах топлива.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
