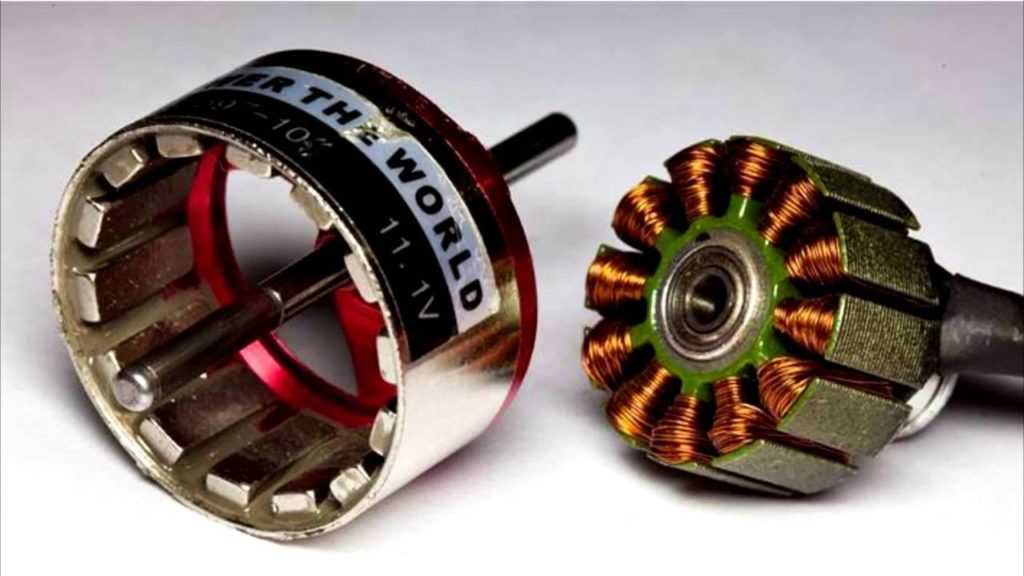

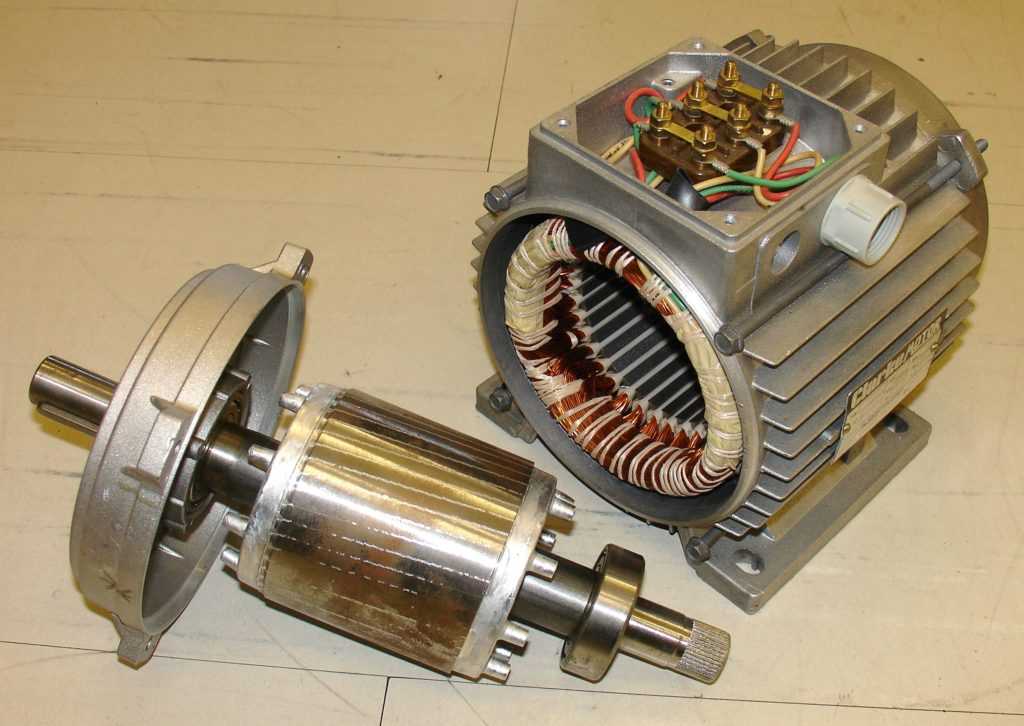

Принцип работы БДКП

В бесколлекторном электродвигателе роль механического коммутатора выполняет электронный преобразователь. Это позволяет осуществить «вывернутая наизнанку» схема БДКП — его обмотки расположены на статоре, что исключает необходимость в коллекторе.

Иными словами, основное принципиальное различие между классическим двигателем и БДКП в том, что вместо стационарных магнитов и вращающихся катушек последний состоит из неподвижных обмоток и вращающихся магнитов. Несмотря на то что сама коммутация в нём происходит похожим образом, её физическая реализация в бесщёточных приводах гораздо более сложна.

Как выполняется замена щёток двигателя

Вначале мастеру потребуется выполнить следующие подготовительные действия:

• открутить защитную крышку задней части корпуса
• снять приводной ремень
• отключить от двигателя всю проводку
• выкрутить крепёжные болты и снять электродвигатель

Далее выполняется непосредственно замена щёток двигателя стиральной машины. Для этого необходимо:

1. Проверить работоспособность самого двигателя, сняв с помощью ампервольтомметра показатели сопротивления его составляющих.

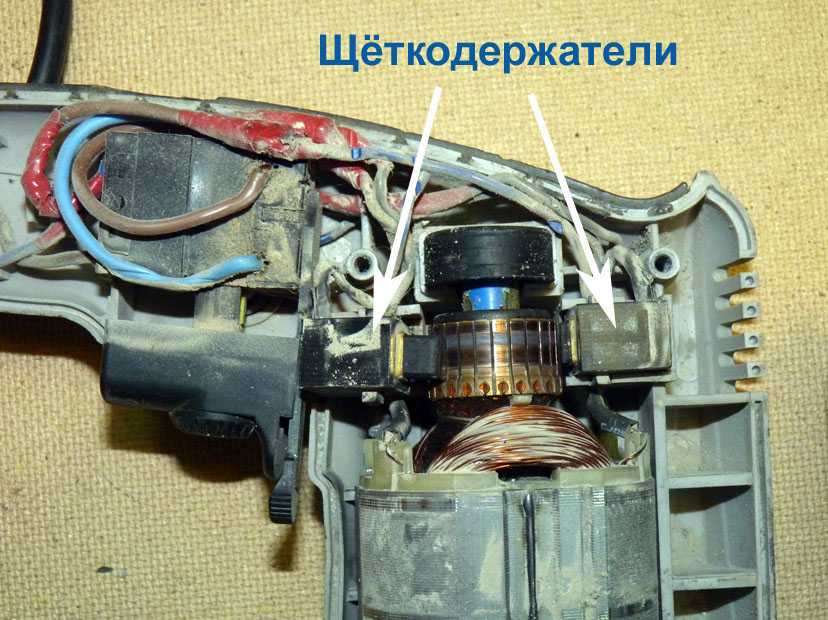

2. Открутить щётки двигателя и оценить степень их изношенности. Минимально допустимая длина выступа щётки из щёткодержателя, считающаяся достаточной для бесперебойной и безопасной работы двигателя, составляет 7 мм. Замене всегда подлежат обе щётки, даже если одна из них оказалась пригодной для дальнейшей эксплуатации, ведь в противном случае их синхронная работа становится причиной неравномерного распределения нагрузки на ротор.

3.Отключить провод, вытащить контакт щётки и извлечь её из щёткодержателя. Маркером необходимо пометить направление, в котором сточены контакты графита.

4. Наждачной бумагой с тонким слоем напыления выполнить шлифовку ламелей коллектора двигателя, удалить из него остатки пыли и мелкого мусора.

5. Установить заранее подготовленные (заточенные) щётки таким образом, чтобы они плотно прилегали к коллектору (проверяется наличием звука трещотки при ручной прокрутке двигателя).

6. Прикрепить двигатель к баку и подключить к нему проводку (натяжка приводного ремня выполняется позже).

7. Выполнить тестовый запуск машины в режиме отжима, чтобы убедиться в её исправности и притереть новые щётки к ламелям коллектора. Если этого не сделать, то первый сеанс работы агрегата после ремонта будет сопровождаться посторонними шумами и треском.

8. Обесточить машину и натянуть приводной ремень (сначала на мотор, затем на шкив).

9. Прикрутить защитную крышку задней стенки корпуса.

Совет! Не дожидайтесь полного износа щёток электродвигателя. Основная их часть изнашивается за несколько лет, но когда стрела выступа щётки достигает 15 мм, оставшийся графит стачивается буквально за месяц (по причине частого возникновения сколов). Своевременное обращение в Сервисный Центр (по истечении 5-6 лет эксплуатации агрегата) станет залогом долгой и бесперебойной работы Вашей стиральной машины.

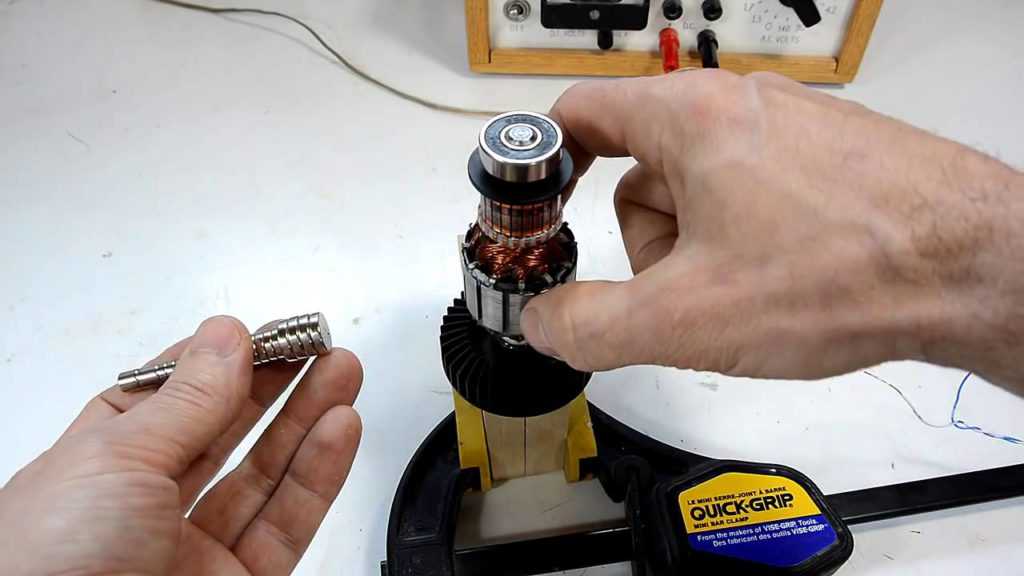

Коллекторный двигатель

Коллекторный двигатель – это двигатель, оснащенный щетками, или же щеточно-коллекторным узлом, который и отвечает за приведение в движение данного механизма. Иными словами, коллектор – это совокупность нескольких контактов. Коллекторный двигатель достаточно прост в управлении, а источником питания для него может быть как батарея, так и аккумулятор.

Преимущества коллекторного двигателя заключаются в следующих качествах:

• он имеет сравнительно небольшой вес и компактный размер;
• его стоимость значительно ниже стоимости бесколлекторного двигателя;
• коллекторный двигатель пригоден к ремонту.

Но наряду с преимуществами, данный вид двигателя имеет и недостатки:

• коэффициент полезного действия коллекторного двигателя не превышает 50-60%;
• слишком быстрый износ двигателя за счет высокой скорости трения его щеток.

Скорость работы коллекторного двигателя одновременно является и преимуществом данного типа механизма, и его недостатком. С одной стороны, она позволяет проводить работу на высоких оборотах, но с другой – становится причиной перегрева мотора и дальнейшего выхода его из строя.

Схема подключения

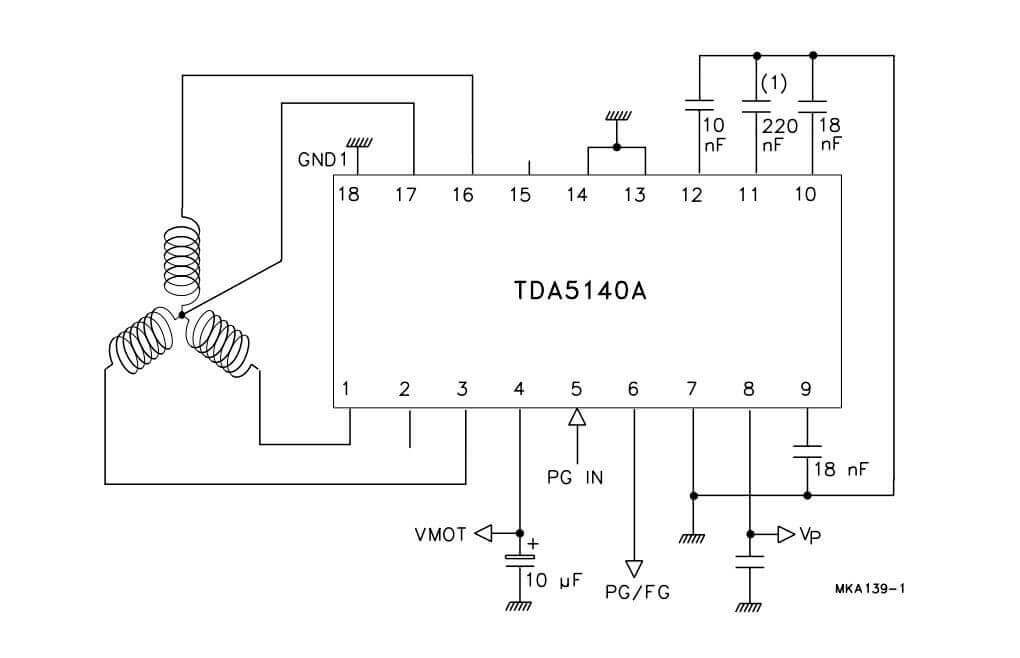

Как было сказано выше, для работы бесколлекторного двигателя нужен специальный контроллер. На алиэкспресс можно найти как комплекты из двигателя и контроллера, так и по отдельности. Контроллер также называют ESC Motor или Electric Speed Controller. Выбирают их по силе тока, отдаваемого в нагрузку.

Обычно подключение электродвигателя к контроллеру не вызывает затруднений и понятно даже для чайников. Главное, что нужно знать — для смены направления вращения нужно изменить подключение любых двух фаз, собственно также, как и в трёхфазных асинхронных или синхронных электродвигателях.

В сети есть и ряд технических решений и схем как сложных, так и для чайников, которые вы можете увидеть ниже.

В этом видеоролике автор рассказывает, как подружить БК моторчик с «ардуиной».

А в этом ролике вы узнаете о различных способах подключения к разным регуляторам и как его можно сделать своими руками. Автор демонстрирует это на примере моторчика от HDD, и пары мощных экземпляров — inrunner и outrunner.

Кстати схему из видео для повторения также прикладываем:
