Коренной сальник двигателя: что это такое и какие неполадки возникают с данным элементом

Разновидности и назначение сальников

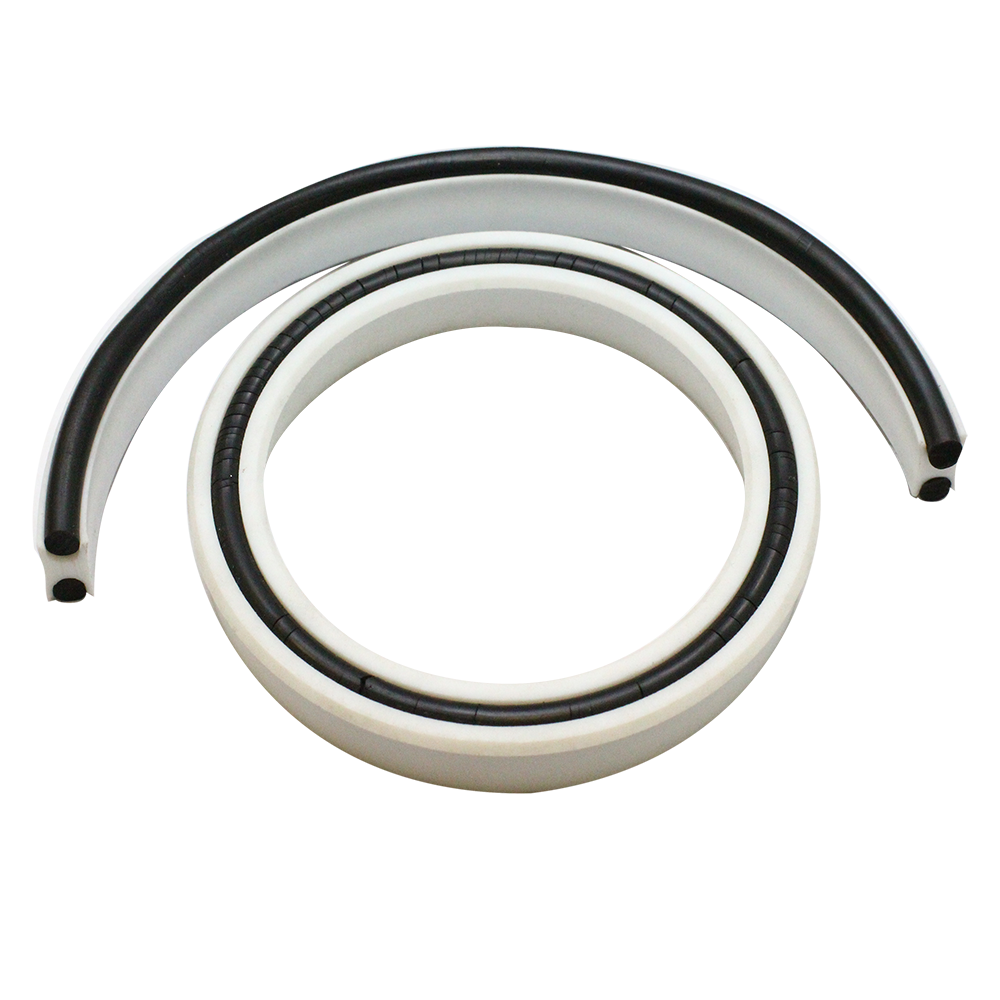

По сути сальник – это уплотнительное кольцо. Для его
изготовления используются фторкаучук или силикон, которые выдерживают
нагревание и перепад температур, а также устойчивы к негативному воздействию
моторного масла.

По месту расположения различают сальники 2-х типов:

  • Задний. Более крупный и износостойкий. Если был изготовлен качественно,
    может прослужить очень долго — особенно при надлежащем уходе за двигателем.
  • Передний. Отличается от переднего меньшими размерами и тем, что
    интенсивнее изнашивается. Прежде чем приступать к его замене, следует точно
    выяснить, какой из уплотнителей вышел из строя.

Назначение сальников

Мотор оборудован системой смазки, подающей масло во
все рабочие механизмы. Особенность коленвала состоит в том, что его корпус
выводится наружу, поэтому в местах выхода происходит утечка смазочного
материала. Именно в этой точке и устанавливается сальник, диаметр которого
полностью соответствует диаметру коленвала.

В процессе работы
масло находится под определенным давлением, что провоцирует прижатие сальника к
соседствующим деталям, уплотняя таким образом место протекания. В зависимости
от конструктивных особенностей двигателя местоположение уплотнителей может
меняться.

В автомобилях с задними приводами и продольно
установленными двигателями уплотнители расположены в щите коленчатого вала
перед опорным подшипником. В моторах, которые не имеют щитов (переднеприводные
автомобили с продольно расположенными двигателями и ременными ГРМ) сальники
устанавливаются в блоке цилиндров.

Если сальник неисправен, происходит утечка смазочного
материала.

Особенности замены

Существует одна важная особенность в замене этой запчасти: на валу мотора, куда будет установлен новый сальник, может присутствовать немалый износ от кромки старого. В подобном случае подбирать деталь следует так, чтобы ее кромка была немного смещена относительно оригинала. Также можно установить новую деталь с дистанционным кольцом, которое обеспечит сдвиг кромки относительно предыдущего положения.

Когда в вале мотора присутствует сильный износ подшипников, желательно при замене выбирать сальники с маслогонными рисками. В таком случае деталь прослужит намного дольше, чем при выборе запчасти без такого приспособления.

Перед началом замены сальника необходимо точно определить, из-за чего именно старая деталь пришла в непригодность

Кроме того, важно точно понимать, какие проблемы может успешно решить замена старого сальника на новый, а какие такая замена просто скроет. Примером такого случая может быть повреждение поверхности вала или же его свободное перемещение, что категорически недопустимо

Замена сальника в таком случае может на некоторое время завуалировать проблему, но в будущем это может привести к более серьезным поломкам.

Таким образом, сальник – важная деталь, которая используется во многих подвижных и неподвижных соединениях

Важной его особенностью является процесс замены, для качественного проведения которой важно иметь специальные навыки и знания

Вот такая вот мелкая но все же важная деталь. Сейчас небольшое видео.

НА этом все, читайте наш АВТОБЛОГ.

(11 голосов, средний: 4,73 из 5)

Похожие новости

Зазор на свечах зажигания. Какой должен быть и на что он влияет

Ремонт тормозного суппорта своими руками. Плюс подробное видео

Есть ли сцепление на «автомате»? Разбираем техническую составляю.

Замена сальника коленвала: подробная инструкция

Прежде чем приступить к ремонтным работам, следует выяснить, замена какого сальника коленвала необходима. В двигателе есть:

  • Задний уплотнитель. Это крупногабаритная деталь. Обычно замена заднего сальника коленвала требуется нечасто, ведь срок его службы достаточно большой.
  • Передний уплотнитель. Его размеры немного меньше, точно так же, как и срок его службы. Передний сальник выходит из строя гораздо чаще, чем задний.

Как определить, какой именно уплотнитель пришел в негодность? Для этого осмотрите поддон и блок КПП, чтобы узнать, в какой части двигателя наблюдается протечка.

Определить, нужна замена задних сальников коленвала или передних, поможет вытекшая смазка. Просто возьмите немного масла и капните его в емкость с водой. Если это смазка из КПП, то она растечется по поверхности воды. Масло из двигателя не изменит форму капли даже в воде.

Теперь приступаем к осмотру уплотнителей. Ваша цель найти протечку

Обратите внимание, в каком состоянии находится прокладка масляного насоса. Так как эти детали расположены недалеко друг от друга, может показаться, что протек уплотнитель, хотя на самом деле требуется замена прокладки маслонасоса

Технология замены сальника коленвала следующая: вначале устанавливается новый передний уплотнитель, который находится со стороны привода газораспределительного механизма. Затем меняется уплотнитель со стороны КПП.

Как выполнить замену сальника коленвала? Есть два пути: простой и сложный. Первый придумали автовладельцы, стремящиеся как можно быстрее произвести ремонт. Второй способ разработали специалисты, и именно его мы и опишем далее.

Что необходимо сделать:

Загоняем транспортное средство на эстакаду, надежно фиксируем его. Убираем защиту двигателя, а также крышку газораспределительного механизма. Снимаем клеммы аккумулятора, а затем сливаем моторное масло.
Демонтируем шесть болтов, защищающих моторный отсек справа.
Ослабляем ремень генератора, затем демонтируем его.
После того как переднее колесо справа будет снято, нужно включить низкую передачу. Потребуется ключ на девятнадцать, с его помощью аккуратно, чтобы не сорвать, ослабляем болт крепления шкива

Затем полностью откручиваем его и убираем шкив коленвала
Обратите внимание! Следует положить в надежное место шпонку коленвала, если она потеряется, шкив не будет нормально функционировать.
Затем устанавливаем поршень 1-го цилиндра в верхней мертвой точке. Чтобы контролировать его местоположение, посмотрите на метку в люке маховика ДВС, а также на метку на валу ГРМ
Это нужно сделать, когда переднее колесо поднято и включена 5-я передача.
После этого ослабляем крепление натяжного ролика и снимаем ремень ГРМ

Чтобы снять нижнюю крышку картера сцепления, откручиваем болты креплений. Демонтировать ее следует вместе с прокладкой.
Далее откручиваем 16 болтов крепления крышки картера мотора, снимаем ее

Важно! Прокладку при сборке следует установить новую.
Теперь приступаем к демонтажу маслоприемника от масляного насоса, а также коренного подшипника. Чтобы сделать это, откручиваем болты крепления на десять.
Используя 2 отвертки, удаляем с вала зубчатый шкив, откручиваем болты крепления маслонасоса. Он снимется вместе с сальником коленвала

Вытащить уплотнитель получится легко, если использовать что-нибудь острое. Чтобы новый сальник легче вошел, смажьте его маслом. Запрессовать уплотнитель можно, используя оправку либо старый сальник.
Устанавливаем снятые детали в обратном порядке

Он снимется вместе с сальником коленвала. Вытащить уплотнитель получится легко, если использовать что-нибудь острое. Чтобы новый сальник легче вошел, смажьте его маслом. Запрессовать уплотнитель можно, используя оправку либо старый сальник.
Устанавливаем снятые детали в обратном порядке.

Особенности выбора сальников и манжет

Первый параметр, на который нужно обратить внимание при покупке уплотняющих деталей, — это типоразмеры. Также учитывайте следующие характеристики:

  • поддерживаемый диапазон температур (перегрев может привести к оплавлению, переохлаждение — к утрате эластичности и растрескиванию);
  • окружную скорость (значение зависит от частоты вращения и диаметра вала);
  • предельно допустимое давление на манжету;
  • особенности эксплуатации, в том числе — вероятную степень внешних загрязнений;
  • совместимость с конкретными уплотняемыми средами.

Иногда необходимо также учесть направление движения. В этом случае оно указывается на сальнике стрелкой.

Инструкция по замене

Последовательность действий при замене переднего и заднего сальника несколько различается. Это вызвано тем, что передний сальник можно заменить непосредственно на самом двигателе. Добраться до заднего сальника обычно труднее.

Передний сальник

Последовательность замены переднего сальника распределительного вала выглядит так.

  1. Автомобиль ставится на нейтральную передачу и стояночный тормоз.
  2. Как и при любых работах, производимых в моторном отсеке, отсоединяются клеммы аккумуляторной батареи.
  3. Демонтируется пластиковая крышка ремня ГРМ.
  4. Снимается клапанная крышка, для чего нужно отверткой открутить крепящие болты.
  5. Маркером наносятся отметки расположения ремня относительно распредвала.
  6. Затем нужно снять ремень ГРМ. Можно полностью не производить снятие — достаточно скинуть ремень с зубчатого шкива распредвала. Для снятия нужно ключом на 17 открутить болт крепления, зафиксировав шкив от проворота. Для фиксации можно использовать монтировку.
  7. С помощью съемника снимается шкив с хвостовика распредвала. Если у распредвала 2 шкива — то снимаются оба, также помечаются места расположения шкивов, чтобы при дальнейшем монтаже их не перепутать.
  8. Снимается шпонка, расположенная за шкивом распредвала.
  9. Затем с помощью отвертки или пинцета снимается отработавший сальник. Снимать следует аккуратно, чтобы не поцарапать рабочую поверхность распредвала, к которой прилегает сальник.

После демонтажа старого сальника можно переходить к установке нового и обратной сборке.

  1. Рабочая кромка нового сальника, прилегающая к распредвалу, смазывается моторным маслом, а наружная часть обрабатывается герметиком.
  2. Сальник надевается на распредвал, а затем запрессовывается с помощью оправки для запрессовки.

Дальнейший сбор ГРМ осуществляется в обратной последовательности.

  1. На распредвал надевается шпонка.
  2. Затем устанавливается шкив. Если шкивов два, то каждый устанавливается на то место, на котором располагался.
  3. Шкивы затягиваются с помощью динамометрического ключа. Момент напряжения можно узнать из руководства по пользованию автомобилем. При затягивании необходимо зафиксировать шкивы от проворота с помощью монтировки. Предварительно нужно включить на КПП четвертую передачу.
  4. Затем нужно надеть ремень на шкивы по ранее отмеченным меткам. Предварительно следует осмотреть ремень на предмет повреждений, потертостей и т. д. Так как подтеки сальников обнаруживаются при замене ремня ГРМ, то нередко приходится устанавливать новый ремень. В этом случае он монтируется по заводским меткам.
  5. Затягивается болт крепления натяжного ролика. Момент натяжения опять-таки можно узнать в мануале по пользованию автомобилем.
  6. Затем вручную проворачивается коленчатый вал на несколько оборотов по часовой стрелке. Таким образом проверяется натяжение ремня. При замеченных нарушениях натяжение дополнительно регулируется.
  7. В конце обратно закрепляется клапанная крышка и устанавливается пластиковый кожух ремня.
  8. После замены сальника нужно подлить моторное масло в масляный бачок до верхней отметки.

Задний сальник

Замена заднего сальника может различаться на разных автомобилях. У некоторых моделей доступ к заднему сальнику возможен только при загоне авто на подъемник или смотровую яму и отсоединении сцепления и привода коробки передач.

У других моделей автомобилей доступ к сальнику ограничивается датчиком положения распредвала, который приходится демонтировать. Для этого нужно:

  • отсоединить электрический разъем датчика;
  • отвернуть винт крепления и вынуть датчик;
  • ключом на 10 отвернуть болт крепления держателя бензошлангов к кронштейну проводов датчика;
  • отвернуть винты крепления крышки датчика, снять крышку и пучок проводов;
  • демонтировать ротор датчика;
  • снять пластину крепления крышки датчика.

После этого можно с помощью отвертки вынуть задний сальник распредвала. Замена производится аналогичным образом. После замены манжеты датчик собирается в обратном порядке.

После установки нового сальника необходимо убедиться, что не появляются масляные подтеки. Если сальник установлен правильно, то даже на высоких оборотах двигателя масло не должно подтекать. В обратном случае датчик установлен или запрессован неправильно либо имеется заводской брак изделия.

Задний сальник

Выполнить его замену необходимо, если появилась масляная течь и смазка попадает на диски сцепления. Из-за этого эффективность сцепления существенно падает или пропадает полностью.

Задний манжет

Причиной появления масла на дисках сцепления может быть и передний сальник, о замене которого мы поговорим позже.

Чтобы заменить задний сальник коленвала, следуйте инструкции:

  • Обесточьте автомобиль, скинув минусовую клемму с аккумуляторной батареи;
  • Снимите маховик;
  • Удалите задний щит картера сцепления;
  • С помощью торцевого ключа демонтируйте крепежные болты держателя заднего сальника;
  • Снимите держатель сальника, захватив вместе с ним и уплотнительную прокладку. Она пойдет под замену при установке нового заднего сальника;

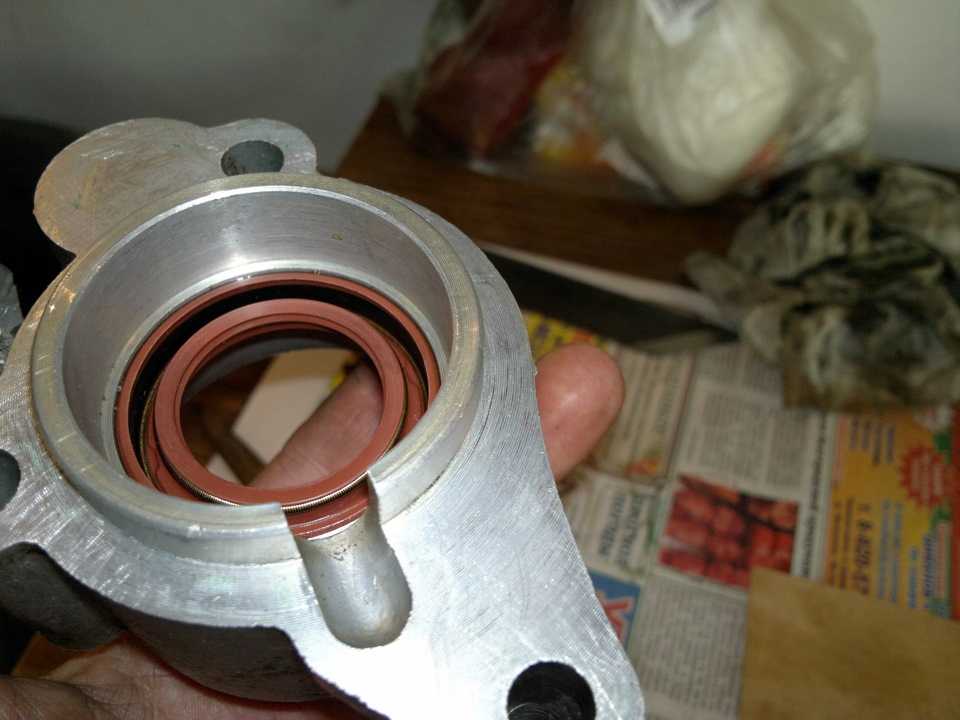

  • Используя тиски, зажмите в них держатель. Вооружившись оправкой (типа керна) и выпрессуйте из обоймы поврежденный задний сальник;
  • Обработайте ветошью держатель, удалив всю грязь. Убедитесь, что на держателе отсутствуют механические дефекты, повреждения, сколы. Если они есть, придется также поменять и сам держатель;
  • Взяв в руки новый, проверенный на качество сальник, вооружитесь оправкой, которая соответствует диаметру сальника. Она позволит запрессовать элемент на свое место. Учтите, манжета обязательно монтируется рабочей кромкой внутрь;
  • Обязательно поменяйте уплотнительную прокладку держателя заднего сальника. Эта рекомендация не зависит от того, в каком состоянии была старая прокладка;
  • Чтобы облегчить процесс налегания сальника на фланец коленвала, сделайте небольшую фаску надфилем по периметру;
  • Кромка смазывается обычным моторным маслом, как и фланец коленчатого вала, после чего элемент надевается на держатель;
  • Используя деревянную палочку, правьте кромку манжета;
  • Соберите конструкцию, следуя обратной последовательности демонтажа.

Перед сборкой убедитесь, что передний сальник находится в нормальном состоянии. Если есть следы износа, деформации, подтекания масла, его лучше также заменить вместе с задним сальником коленвала.
