Chevrolet Lanos Парти3ан › Бортжурнал › 2 в 1. Защита от перекрута стартера и доп реле стартера.

Делал давно. Фото не делал, поэтому все из сети.

Эта доработка решает 3 проблемы1) Защита от перекрута стартера (например автозапуск или любители подержать ключ подольше)2) Разгрузка контактной группы замка, которая со временем имеет тенденцию подгорать3) Облегчение запуска на разряженной батареи. Все дело в том, что падение напряжения в цепи втягивающего реле значительно, с подгоранием контактов замка проблема усугубляется. Бывает на машинах с возрастом при напряжении АКБ 12В на втягивающее приходит в лучшем случае вольт 9. В результате получаем засаду — включаем стартер, он щелкает, но не крутит. В мороз с утра — проблема усугубляется.

Напряжение подается коротким путем через реле, контактная группа разгружается, падение напряжение минимально.

Защита от перекрута — На генераторе контакт L на массе до момента запуска двигателя, как только двигатель запущен, масса пропадает, реле размыкается.

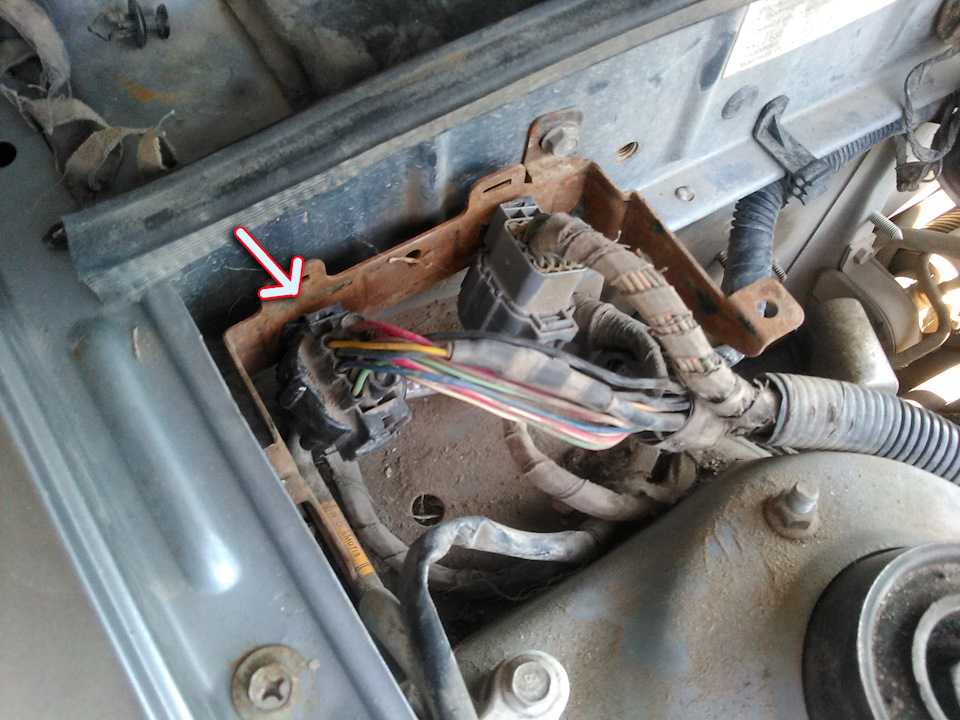

МонтажКолодку с реле удобно разметить рядом с разъемами C104 C105 в подкапотном под крышкой.

Дополнение.Реле на 30А

Блок с предохранителями и реле под капотом

Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

Схема блока

p, blockquote 5,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Описание предохранителей и реле шевроле ланос

p, blockquote 7,0,0,0,0 –>

Предохранители

p, blockquote 8,0,0,0,0 –>

EF1 80А Цепи предохранителей EF15 — EF20 и F1 — F7
EF2 30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса)
EF3 30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники)
EF4 30А Электродвигатели основного и дополнительного вентиляторов
EF5 30А Электродвигатели стеклоподъемников
EF6 50А Не используется
EF7 30А Элемент обогрева заднего стекла
EF8 30А Электродвигатель вентилятора отопителя (4-я скорость)
D9 (диод) Электромагнитная муфта компрессора кондиционера
EF10 20А Лампы блок-фар (дальний свет)
EF11 10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары
EF12 10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары
EF13 10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера chevrolet lanos
EF14 10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака
EF15 15А Лампы противотуманных фар шевроле ланос
EF16 15АТопливный насос
EF17 10А Звуковой сигнал
EF18 10А Электромагнитная муфта компрессора кондиционера
EF19 25А Контакт «30» реле фар
EF20 20А Контакт «30» реле габаритного света и освещения салона

Реле

p, blockquote 9,0,0,0,0 –>

Наименование
К1 Звуковой сигнал
К2 Лампы блок-фар
КЗ Электромагнитная муфта компрессора кондиционера
К4 Электродвигатель дополнительного вентилятора системы охлаждения
К5 Лампы противотуманных фар
К6 Лампы габаритного света в блок-фарах, лампы сигналов торможения/ габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона
К7 Электродвигатели стеклоподъемников
К8 Электродвигатель основного вентилятора системы охлаждения
К9 Электродвигатель топливного насоса
К10 Элемент обогрева заднего стекла
К11 Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения

Daewoo Lanos Chevrolet Lanos

Предохранители

Таблицы расшифровок блока предохранителей Volkswagen Passat B3

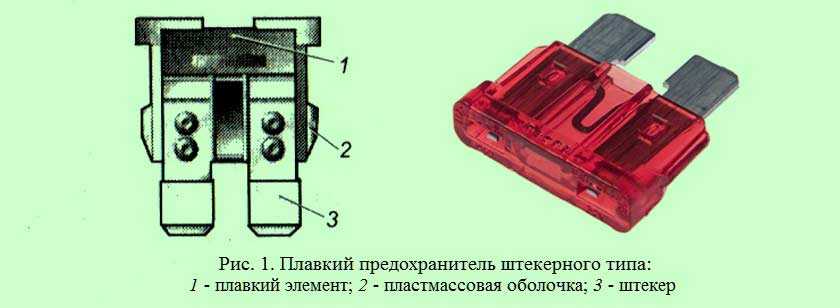

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Блок предохранителей и реле в моторном отсеке

ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А) Защищаемая цепь
F1/80 Различное электрооборудование
F2/30 Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START
F3/30 Электрооборудование, работающее при повороте ключа в положение АСС, ON, START
F4/30 Вентилятор системы охлаждения двигателя
F5/30 Стеклоподъемники с электроприводом (если оборудовано)
F6/40 Не используется
F7/30 Обогрев заднего стекла
F8/30 Вентилятор системы вентиляции
F9/15 Передние противотуманные фары (если оборудовано)
F10/15 Топливный насос
F11/10 Звуковой сигнал
F12/10 Не используется
F13/25 Передние фары
F14/20 Наружное освещение
F15/10 Не используется
F16/20 Дальний свет передних фар
F17/10 Ближний свет передней левой фары
F18/10 Ближний свет передней правой фары
F19/10 Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны
F20/10 Стоп-сигнал, наружное освещение с правой стороны
R1 Звуковой сигнал
R2 Фары
R3 Не используется
R4 Вентилятор системы охлаждения двигателя (низкая скорость)
R5 Противотуманные фары (если оборудовано)
R6 Наружное освещение
R7 Стеклоподъемники с электроприводом (если оборудовано)
R8 Вентилятор системы охлаждения двигателя (высокая скорость)
R9 Топливный насос
R10 Обогрев заднего стекла
R11 Не используется

ПримечаниеБлоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.

Блок предохранителей и реле в салоне

ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А) Защищаемая цепь
F1/10 Освещение салона и багажного отделения, задние фонари
F2/10 Наружное освещение, фары, часы
F3/15 Аварийная сигнализация
F4/15 Центральный замок
F5/10 Система управления двигателем
F6/10 Аудиосистема
F7/15 Стоп-сигналы
F8/- Диод
F9/10 Аудиосистема
F10/15 Прикуриватель
F11/10 Комбинация приборов
F12/10 Фонарь заднего хода
F13/15 Система пассивной безопасности
F14/15 Генератор, втягивающее реле стартера, система управления двигателем
F15/15 Система зажигания
F16/15 Указатели поворотов
F17/15 Реле топливного насоса, система управления двигателем
F18/20 Стеклоочистители и стеклоомыватели
F19/10 Вентилятор системы охлаждения, обогрев заднего стекла, стеклоподъемники с электроприводом (если оборудовано)
F20/20 Вентилятор системы вентиляции

Блок предохранителей и реле слева в приборной панели

В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.

Это интересно: Замена двигателя на митсубиси лансер 10: причины и процесс

Не горят передние габариты на Шевроле Ланос

Не горит габарит Деу сенс-ланос.Причина и ремонт.

Не работает подсветка приборов и габариты на Chevrolet Lacetti

шевроле ланос 1.5 дергается двигатель + негорит габарит и дальний свет

Меняем лампы фары и габаритов на Шевроле Ланос 2007 года Chevrolet Lanos

Как заменить лампочку габаритов в Деу

Daewoo Lanos/Sens/Chevrolet Lanos/ZAZ Chance замена лампочек на светодиодные

Не работает ближний и дальний свет фар сразу на Ланос Шевроле

Не горят передние габариты

Светодиодный лампы в габариты, замер мощности,сравнение с лампами накаливания.

Не включается ближний свет фар. Не выключается дальний свет фар.

Также смотрите:

  • Какое масло лучше для двигателя Лексус
  • Отзывы об автомобилях Мерседес спринтер 313 2010 года
  • Фонари задние Nissan almera n15
  • Течь масла между коробкой и двигателем BMW
  • Мой БМВ стоит как звездочка в ночи
  • Откуда может течь антифриз на Мерседесе
  • Комментарии о авто Форд Фокус
  • Toyota Corolla 1990 год тюнинг
  • Мазда СХ 5 2014 отзывы владельцев расход топлива
  • Hdi Пежо 406 отзывы владельцев
  • Ниссан альмера n16 схема дроссельной заслонки
  • Замена сальника полуоси Форд маверик
  • Каска на новую Ниву Шевроле
  • Шрус наружный Мицубиси спейс стар
  • Мазда 3 шум впереди двигателя

Главная » Новое » Не горят передние габариты на Шевроле Ланос bmwsvc.ru

Прикуриватель не работает шевроле ланос – Не работает прикуриватель на Шевроле Ланос

Автомобиль: Шевроле Ланос.Спрашивает: Александр Смирнов.Вопрос: не работает прикуриватель на Шевроле Ланос, в чём может быть проблема?

Перестал работать прикуриватель. Предохранитель проверил., даже для надёжности заменил, всё равно не пашет. Перестал работать после того, как я воткнул в него 2 Амперную зарядку для планшета.

Благодарю за советы, хочу по теплу починить. А то по работе очень мне нужен он.

Не работает прикуриватель на Шевроле Ланос? Починим!

Прикуриватель вблизи.

Прикуриватель на этом авто располагается на тоннеле пола возле передней панели.

Часто такое гнездо может использоваться для подсоединения различных потребителей энергии в авто. Это может быть, например, зарядное устройство или навигатор.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Основные неисправности

Проверьте фиксацию прикуривателя в гнезде.

Основной неисправностью прикуривателя является то, что он плохо фиксируется в гнезде.

Это происходит потому, что пластинки, которые держат нагревательный элемент, слегка разогнулись. Чтобы исправить такую ситуацию, можно слегка разогнуть пластины. Сделать это можно при помощи обычной отвёртки.

Выход из строя предохранителя

Расположение блока предохранителей в салоне.

Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F10. Он 15 Ампер.

Расположена такая деталь в монтажном блоке в районе ног водителя. Такой предохранитель предназначен только для прикуривателя, а потому, если он перегорит, то работать не будет только прикуриватель. Перегореть предохранитель может по причине того, что в гнездо вставлен сильный потребитель электричества. В таком случае стоит поменять предохранитель, найдя его по схеме.

Поломка прикуривателя

Внешний осмотр.

Если после замены предохранителя он не работает, то проверьте напряжения на клеммах прикуривателя. Если оно есть, то неисправен сам прикуриватель. В вашем случае скорее всего так.

Отлично подходит прикуриватель от ВАЗ-2108.

Бывает, что перегорает и сама плюсовая шайба в предохранителе из-за большой нагрузки. В таком случае прикуриватель придётся менять полностью. Установка и демонтаж элемента производится при помощи обычной отвёртки.

Можно запитаться от аккумулятора напрямую! Об этом в видео ниже.

carfrance.ru

Не работает прикуриватель на Шевроле Ланос

Гнездо прикуривателя на легковом автомобиле Шевроле Ланос (Chevrolet Lanos) установлено на облицовке тоннеля пола рядом с передней панелью.

В настоящее время, оно чаще используется не по его прямому назначению, а для подсоединения к нему различных дополнительных потребителей электрической энергии, таких как: навигатор, зарядное устройство сотового телефона, автомобильного пылесоса, компрессора для подкачки шин и т.д.

При прямом использовании прикуривателя, которое возможно только при включённом зажигании, заключающемся в нагреве пластин до температуры, которая позволяет зажечь сигарету, основной неисправность является его не фиксация в гнезде.

Ещё одна, часто встречающаяся неисправность, это перегорание пятнадцати амперного предохранителя F10. Он синего цвета, а его местом расположения является монтажный блок, устроенный в левой передней боковине кузова в районе ног водителя. Этот предохранитель, защищает только электрическую цепь прикуривателя, и при его перегорании не будет работать только он один.

А вот выход из строя этого предохранителя F10 связан в основном с использованием гнезда прикуривателя, как розетки для подсоединения к нему дополнительных устройств.

Происходит это либо из-за несоответствия размеров штекера, диаметру гнезда прикуривателя, либо подсоединяется устройство (например, мощный автомобильный компрессор) чей пусковой ток больше номинала предохранителя равного 15-ти амперам.

Устранить перегорание предохранителя не так сложно, отрыл крышку монтажного блока, взял пинцет, закреплённый на этой же крышке, нашёл по схеме место расположения перегоревшего предохранителя F10, а затем вытащил его и установил новый.

Но бывают случаи, когда сгорает не только предохранитель F10, но и в результате высокой температуры, которая образуется в момент короткого замыкания внутри гнезда прикуривателя, плавится специально установленная под плюсовой контакт шайба.

В этом случае придётся менять не только предохранитель, но и само гнездо прикуривателя, которое достаточно легко можно вынуть с места установки при помощи плоской отвертки.

Где находится блок предохранителей и реле Lanos

В этих автомобилях два блока предохранителей. Главный блок находится под капотом возле аккумуляторной батареи.

Для доступа к предохранителям нужно снять пароотводящий шланг системы охлаждения с крышки блока.

Затем отжав две защёлки снимаем крышку и получаем доступ к предохранителям и реле.

 И под крышкой видим следующее расположение предохранителей.

На изображении исползованы следующие обозначения:

EF1-EF20 — это предохранители, K1-K6 — реле малого размера, K7-K11 — реле большого размера, 1 — пинцет для извлечения реле малого размера и предохранителей, 2 — блок перемычек.

Назначение предохранителей под капотом Chevrolet Lanos и ЗАЗ Шанс

Номинал

А(Ампер)

Назначение
EF1 80 Цепи предохранителей EF15 — EF20 и F1 — F7 (Главный предохранитель)
EF2 30 Система зажигания 1 (цепь питания топливного насоса и комбинации приборов)
EF3 30 Система зажигания 2 (электрические стеклоподъёмники, стартер и вентилятор отопителя)
EF4 30 Вентилятор системы охлаждения (основной и дополнительный)
EF5 30 Предохранитель электрических стеклоподъёмников Lanos
EF6 50 ABS (АнтиБлокировочная система)
EF7 30 Электрический обогреватель заднего стекла
EF8 30 Четвёртая скорость вентилятора отопителя
D9 Диод электромагнитной муфты кондиционера
EF10 20 Дальний свет фар (На обе стороны)
EF11 10 Ближний свет в левой фаре, электрокорректор левой фары
EF12 10 Ближний свет в правой фаре, электрокорректор правой фары
EF13 10 Габаритный свет (левая сторона), зумер включенного света, подсветка кнопок и панели приборов в салоне, часы
EF14 10 Габаритный свет (правая сторона), подсветка номерного знака
EF15 15 Передние противотуманные фары
EF16 15 Топливный насос
EF17 10 Предохранитель звукового сигнала
EF18 10 Муфта компрессора кондиционера
EF19 25 Контакт «30» (постоянный плюс) реле фар
EF20 20 Контакт «30» (постоянный плюс) освещения салона и габаритных огней

Оригиналы и аналоги для замены

Средняя стоимость на уникальный стартер для Шевроле Lanos (артикулы 96208781 / 96430344, производитель Шевроле / DAEWOO) составляет около 6000 руб. При ограниченном бюджете можно приобрести один из совместимых аналогов:

Если неисправно только втягивающее реле, то не требуется брать стартер в сборе. Довольно поменять само реле (уникальный артикул 96208782). Новенькая деталь обойдется в сумму от 500 до 2000 рублей.

Внимание! Зависимо от модели и производителя стартера тяговые реле могут иметь разные посадочные габариты (длину и поперечник), потому они не являются взаимозаменяемыми

Щелкает реле поворотов ланос

Доброго времени суток . братья форумчане. Зашился, решил обратится к спецам. Проблема следующая:- реле поворотов и аварийной сигнализации, когда завожу двигатель постоянно клацает при этом повороты не моргают, включаю аварийку работает,включаю поворот работает.

Нет сил просто помогите. Машину брал б/у. ключа к встроенному иммобилайзеру не дали сказали что потеряли и сделали обход. Может это через него зараза, но как победить за пол года уже снится это клацанье.

Вся проблема в реле,к сожалению наш автопром-экономит на качестве,по этому и приходится все доделывать.

У меня знакомый поменял трижды реле(пока попал на работающее)

«Правильное» реле поворотов (которое дороже) вот (на 8-пиновой микросхеме в DIP корпусе):

или вот (8-пиновая микросхема в SMD корпусе):

А вот «неправильное» реле (которое постоянно щелкает на любой чих бортовой сети):

Примитивная схема на двух транзисторах, одновибратор запускается при малейшей просадке напряжения бортовой сети, поэтому оно и щелкает:

Худо-бедно улучшить его работу можно с помощью дополнительного конденсатора:

При этом колхозе оно всё ещё будет щелкать в момент включения габаритов или фар, но уже не будет щелкать в момент нажатия на тормоз.

А вообще, ИМХО эту китайскую релюшку удобно использовать в качестве индикатора глюков бортовой сети. Если щелкает — значит скачет напряжение Благодаря ей, я заметил, что при нажатии на тормоз у меня чуток притухает потолочный светильник. Значит где-то контакт не айс.

Не работают поворотники на Шевроле Ланос

Ближе к 40 тысячам километров пробега легкового автомобиля Шевроле Ланос появляются проблемы с работой указателей поворотов. Сначала они начинают включаться, как им «вздумается», иногда пару раз моргнут, и перестают работать, а иногда работают нормально. Но так продолжается не долго, впоследствии, указатели поворотов перестают включаться вообще.

Виновником этой неисправности обычно становиться реле аварийной сигнализации, которое должно обеспечивать моргание ламп указателей поворотов.

Для того чтобы найти его и заменить, нужно открыть левую переднюю дверь автомобиля, в результате чего открывается доступ к крышке монтажного блока, расположенного в торце передней панели.

Читать еще:  Как узнать объем масла в двигателе

Если такая неисправность произошла далеко от ближайшего магазина запасных частей, то выньте это реле из колодки, а между контактами 49а и 49 поставьте металлическую перемычку. Тогда при помощи левой руки можно заставить моргать лампы указателей поворота, если Вы при помощи рычага переключателя указателей поворота будете выполнять их включение и выключение. Хотя Правилами дорожного движения и предусмотрена подача сигналов рукой при выполнении поворотов, но, к сожалению, не все водители об этом помнят. Поэтому, лучше последовать этой рекомендации, чтобы не попасть в ДТП.

Когда указатели поворотов прекращают работать без каких-либо предварительных «глюков», то придётся начинать поиск неисправности с проверки пятнадцати амперного предохранителя F16. Расположен он в монтажном блоке на левой боковине кузова в районе размещения ног водителя, а цвет этого предохранителя синий.

Ещё одна неисправность указателей поворота возникает при перегорании одной из ламп. В этом случае вдвое увеличивается частота моргания тех ламп, которые являются ещё целыми. Это означает, что вдвое увеличивается нагрузка на реле указателей поворота, что резко сокращает его срок эксплуатации, приводя к поломке подвижного контакта электромагнита. Поэтому, перегоревшую лампу указателей поворота необходимо, как можно быстрее, заменить. Причём мощность новой лампы, должна быть аналогичной той, которую заменяете.

VалИноГ 21 Янв 2007

такая проблема , реле поворотов на 12- шке сначало то работало то нет. надоела мучатся сменил на другое вроде все работает все мигает, но вот другая проблема почему — то при работе двигателя с больших оборотов на холостые релюха сама по себе начинает щелкать. Так и при других включениях гоборитов, стопов или еще че нить все — время чик чик. щелкает и все тут. главное при этом сами лампочки в поворотах не зщажигаются. в чем дело может кто сталкивался ? да, еще переменял уже штуки 3 всмысле реле и все одно.

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой

При использовании реле, важно понимать назначение ее контактов:

  1. 85 и 86 — контакты катушки
  2. 30 — общий, на который подается постоянное питание от АКБ
  3. 87 — нормально разомкнутый контакт или подача питания на приемник
  4. 87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством

Замена предохранителей на Ланосе, Сенсе и Шансе

Если возникла неисправность защитного устройства, то его необходимо заменить. Первоначально стоит убедиться, что именно защитный элемент вышел из строя, а не реле или сам электроприбор. Проверить предохранитель можно мультиметром в режиме прозвонки. Для начала элемент следует извлечь из посадочного гнезда, после чего дотронуться щупами к контактам устройства. Отсутствие звукового сигнала прибора говорит о том, что элемент неисправен.

Замена предохранителя на авто осуществляется следующим образом:

Убедиться в том, что все электроприборы, за которые отвечает заменяемый защитный элемент, отключены
Установить на место неисправного защитного элемента исправный
При этом важно убедиться, чтобы устанавливаемый элемент соответствовал по току. Не нужно устанавливать в гнездо предохранители «какие есть в наличии»
Проверить работоспособность всех приборов, за которые отвечает установленный предохранитель. Перед тем, как установить новый защитный элемент в цепь, важно выяснить причину неисправности

Если причина заключается в коротком замыкании, но после установки нового предохранителя, его постигнет та же участь. Чаще причиной выхода из строя рассматриваемых устройств является повышенный ток в цепи за счет использования мощного оборудования

Перед тем, как установить новый защитный элемент в цепь, важно выяснить причину неисправности. Если причина заключается в коротком замыкании, но после установки нового предохранителя, его постигнет та же участь

Чаще причиной выхода из строя рассматриваемых устройств является повышенный ток в цепи за счет использования мощного оборудования.

В завершении стоит отметить, что знать назначение всех предохранителей не нужно, и в случае выхода из строя каких-либо электроприборов, всегда можно обратиться в электронный справочник «Ланосовода».

Предохранители и реле на Ланос — назначение и расположение

Если на автомобиле Ланос отказывает устройство или прибор, функционирующий за счет электричества, то первым делом следует произвести проверку исправности предохранителей. Они представляют собой маленькие детали, которые проводят электрический ток, и в случае увеличения его силы до номинального значения, осуществляют обрыв цепи. Такой принцип работы устройств позволяет уберечь электрооборудование от выхода из строя. Перед тем, как проверить исправность предохранителя, отвечающего за конкретный электроприбор, его следует первоначально найти. Где находятся предохранители на Ланосе, и за какие приборы они отвечают, подробно рассмотрим в материале.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

  • Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
  • Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Блок предохранителей и реле под капотом на Ланосе

Данный блок находится с правой стороны, если открыть крышку капота. Он закрыт пластиковой крышкой, которая обеспечивает герметичность. Крышка крепится при помощи защелок. Под ней располагаются не только предохранители, но и реле. Для удобства извлечения предохранителей, имеется специальная вилочка. Ниже на фото цифровое обозначение устройств, расшифровка которых имеется в таблице.

Предохранительный элемент F1 защищает цепь питания предохранителей F1-F7 и F15-F20. F12 — используется на автомобилях с кондиционером. Защищает цепь электрической муфты кондиционера. F15 представляет собой диод реле муфты компрессора кондиционера. F19 — защищает цепь питания стоп-сигнала, электрокорректора фар, наружного освещения с левой стороны, подсветки корректора, часов, задних противотуманок, лампы пепельницы, магнитолы и подсветки включения кондиционера. F20 — дополнительно защищает цепь питания габаритов правой фары и подсветки номерного знака.

В таблице выше реле R3 используется на автомобилях Ланос с кондиционером. Это реле отвечает за работу электрической муфты компрессора кондиционера. R4 — это элемент также может не использоваться, если на Ланосе, Сенсе или Шансе стоит один вентилятор. Он отвечает за его включение. R5 — включение передних противотуманных фар при наличии таковых на авто. R11 — реле включения вентиляторов охлаждения на первой и второй скорости.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Daewoo lanos / sens

Chevrolet Lanos Парти3ан › Бортжурнал › 2 в 1. Защита от перекрута стартера и доп реле стартера.

Делал давно. Фото не делал, поэтому все из сети.

Эта доработка решает 3 проблемы1) Защита от перекрута стартера (например автозапуск или любители подержать ключ подольше)2) Разгрузка контактной группы замка, которая со временем имеет тенденцию подгорать3) Облегчение запуска на разряженной батареи. Все дело в том, что падение напряжения в цепи втягивающего реле значительно, с подгоранием контактов замка проблема усугубляется. Бывает на машинах с возрастом при напряжении АКБ 12В на втягивающее приходит в лучшем случае вольт 9. В результате получаем засаду — включаем стартер, он щелкает, но не крутит. В мороз с утра — проблема усугубляется.

Напряжение подается коротким путем через реле, контактная группа разгружается, падение напряжение минимально.

Защита от перекрута — На генераторе контакт L на массе до момента запуска двигателя, как только двигатель запущен, масса пропадает, реле размыкается.

МонтажКолодку с реле удобно разметить рядом с разъемами C104 C105 в подкапотном под крышкой.

Дополнение.Реле на 30А

Блок с предохранителями и реле под капотом

Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

Схема блока

p, blockquote 5,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Описание предохранителей и реле шевроле ланос

p, blockquote 7,0,0,0,0 –>

Предохранители

p, blockquote 8,0,0,0,0 –>

EF1 80А Цепи предохранителей EF15 — EF20 и F1 — F7
EF2 30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса)
EF3 30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники)
EF4 30А Электродвигатели основного и дополнительного вентиляторов
EF5 30А Электродвигатели стеклоподъемников
EF6 50А Не используется
EF7 30А Элемент обогрева заднего стекла
EF8 30А Электродвигатель вентилятора отопителя (4-я скорость)
D9 (диод) Электромагнитная муфта компрессора кондиционера
EF10 20А Лампы блок-фар (дальний свет)
EF11 10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары
EF12 10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары
EF13 10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера chevrolet lanos
EF14 10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака
EF15 15А Лампы противотуманных фар шевроле ланос
EF16 15АТопливный насос
EF17 10А Звуковой сигнал
EF18 10А Электромагнитная муфта компрессора кондиционера
EF19 25А Контакт «30» реле фар
EF20 20А Контакт «30» реле габаритного света и освещения салона

Реле

p, blockquote 9,0,0,0,0 –>

Наименование
К1 Звуковой сигнал
К2 Лампы блок-фар
КЗ Электромагнитная муфта компрессора кондиционера
К4 Электродвигатель дополнительного вентилятора системы охлаждения
К5 Лампы противотуманных фар
К6 Лампы габаритного света в блок-фарах, лампы сигналов торможения/ габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона
К7 Электродвигатели стеклоподъемников
К8 Электродвигатель основного вентилятора системы охлаждения
К9 Электродвигатель топливного насоса
К10 Элемент обогрева заднего стекла
К11 Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения

Daewoo Lanos Chevrolet Lanos

Предохранители

Таблицы расшифровок блока предохранителей Volkswagen Passat B3

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Блок предохранителей и реле в моторном отсеке

ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А) Защищаемая цепь
F1/80 Различное электрооборудование
F2/30 Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START
F3/30 Электрооборудование, работающее при повороте ключа в положение АСС, ON, START
F4/30 Вентилятор системы охлаждения двигателя
F5/30 Стеклоподъемники с электроприводом (если оборудовано)
F6/40 Не используется
F7/30 Обогрев заднего стекла
F8/30 Вентилятор системы вентиляции
F9/15 Передние противотуманные фары (если оборудовано)
F10/15 Топливный насос
F11/10 Звуковой сигнал
F12/10 Не используется
F13/25 Передние фары
F14/20 Наружное освещение
F15/10 Не используется
F16/20 Дальний свет передних фар
F17/10 Ближний свет передней левой фары
F18/10 Ближний свет передней правой фары
F19/10 Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны
F20/10 Стоп-сигнал, наружное освещение с правой стороны
R1 Звуковой сигнал
R2 Фары
R3 Не используется
R4 Вентилятор системы охлаждения двигателя (низкая скорость)
R5 Противотуманные фары (если оборудовано)
R6 Наружное освещение
R7 Стеклоподъемники с электроприводом (если оборудовано)
R8 Вентилятор системы охлаждения двигателя (высокая скорость)
R9 Топливный насос
R10 Обогрев заднего стекла
R11 Не используется

ПримечаниеБлоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.

Блок предохранителей и реле в салоне

ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А) Защищаемая цепь
F1/10 Освещение салона и багажного отделения, задние фонари
F2/10 Наружное освещение, фары, часы
F3/15 Аварийная сигнализация
F4/15 Центральный замок
F5/10 Система управления двигателем
F6/10 Аудиосистема
F7/15 Стоп-сигналы
F8/- Диод
F9/10 Аудиосистема
F10/15 Прикуриватель
F11/10 Комбинация приборов
F12/10 Фонарь заднего хода
F13/15 Система пассивной безопасности
F14/15 Генератор, втягивающее реле стартера, система управления двигателем
F15/15 Система зажигания
F16/15 Указатели поворотов
F17/15 Реле топливного насоса, система управления двигателем
F18/20 Стеклоочистители и стеклоомыватели
F19/10 Вентилятор системы охлаждения, обогрев заднего стекла, стеклоподъемники с электроприводом (если оборудовано)
F20/20 Вентилятор системы вентиляции

Блок предохранителей и реле слева в приборной панели

В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.
