Замена втулок стабилизатора ниссан х трейл т31

Последовательность выполнения работ

  1. Автомобиль надежно фиксируется в поддомкраченном состоянии.
  2. Откручиваются и снимаются колеса. В правой колесной арке есть щиток защиты двигателя. Откручиваются его крепления и щиток удаляется.
  3. Большинство крепежных элементов под днищем изрядно закисли, поэтому для ускорения процесса замены втулок стабилизатора их необходимо хорошенько обработать раствором WD 40, который снимает коррозию.
  4. Воспользовавшись рожковым ключом, фиксируем палец на левой стойке. Он немного скрыт от прямого доступа, поэтому пазы нужно найти практически на ощупь.

  1. Набрасываем накидной ключ, желательно трещотку, на гайку, которая крепит амортизатор. Откручиваем оба крепления.
  2. Освободив от креплений стойки стабилизатора, отсоединяем их от амортизаторной стойки.
  3. Под левую заднюю часть подрамника устанавливаем домкрат. С его помощью подрамник фиксируется, чтобы при удалении креплений он резко не соскочил со шпилек. Под опорный оголовок домкрата нужно подложить пластину из металла значительной величины, чтобы не деформировать подрамник.

  1. Плавно опускаем домкрат на несколько сантиметров от кузова. Благодаря этому несколько опускается и подрамник, открывая доступ к втулкам.

  1. В образовавшуюся щель вставляется труба, и подрамник дополнительно отжимается вниз. В получившийся промежуток вставляется стопор. Подойдет головка на 27, при ее установке между кузовом и шайбой подрамника лучше воспользоваться пассатижами. Это сохранит от травмирования руку, если труба соскользнет с шайбы подрамника.
  2. Крепления кронштейнов щедро поливаем WD-40. Болты откручиваем постепенно, не слишком надавливая.

  1. Освобожденный кронштейн снимаем с втулки, а затем удаляем саму втулку.

ВАЖНО! Все резьбовые части крепежей перед установкой промазываются графитовой смазкой, во избежание прикипания

При выполнении указанных работ следует быть осторожным и уделять внимание технике безопасности. В целом такие работы вполне можно произвести своими руками

Естественно, конструкция различных марок автомобилей значительно отличается, поэтому инструкция по замене носит, скорее общерекомендательный характер. Для более подробного ознакомления представлена серия видео по проведению подобного вида ремонта для различных марок авто.

Видео по замене втулок стабилизатора Ford Explorer:

Видео Шевроле Авео 3 – разрезные втулки, которые используются в данной модели, делают процесс ремонта быстрым и легким.

Видео Nissan X-Trail:

Видео с пояснениями по рабочим процессам для Рено Логан:

Фотоотчет о замене втулок стабилизатора на передке, 31 кузов.

Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора. Инструмент Для замены своими руками передних или задних втулок потребуется: Последовательность выполнения работ Автомобиль надежно фиксируется в поддомкраченном состоянии.

Откручиваются и снимаются колеса. В правой колесной арке есть щиток защиты двигателя. Откручиваются его крепления и щиток удаляется.

Замена втулок стабилизатора Nissan Tiida

Большинство крепежных элементов под днищем изрядно закисли, поэтому для ускорения процесса замены втулок стабилизатора их необходимо хорошенько обработать раствором WD 40, который снимает коррозию.

Воспользовавшись рожковым ключом, фиксируем палец на левой стойке. Он немного скрыт от прямого доступа, поэтому пазы нужно найти практически на ощупь. Набрасываем накидной ключ, желательно трещотку, на гайку, которая крепит амортизатор.

Снял колеса, линьки начал двигать стабилизатор поперечной устойчивости, а он как карандаш в стакане, короче двигается со свистом. Решено приступаю к замене. Хотя как посмотрел на крепления, было желание не замена втулок стабилизатора на ниссан тиида видео ехать на СТО, ну да ладно глаза боятся, руки делают.

Параллельно снял рулевые, но можно было не снимать, наверное, но мне показалось, что они мешают. Ближний болт открутил с помощью головки на 14 переходника и трещетки, не сразу, но поддалась оба болта, много коррозии на резьбе.

И тут начинается самое главное, внутренний болт можно открутить только изнутри при помощи ключа на 14 с одной стороны рожковый, с другой накидной. Пришлось снять защиту над карданом 3 болта на 10и подушку трубы переднюю, всё это мешается, по-моему, для нормальной работы.

Представляет собой это устройство обыкновенную стальную балку, соединяющую левый и правый рычаги.

Что нужно знать, если нужна замена втулок стабилизатора Тиида: Они прекрасно справлялись со своими обязанностями, вот только при серьезных авариях эти упругие стальные балки сваренные либо из труб, либо из швейлеров пробивали днище машины и оказывались в салоне.

Точно то же самое могло произойти, например, и при резком торможении, когда нагрузка на переднюю подвеску возрастает многократно.

После того, как сломанные стабилизаторы стали замена втулок стабилизатора на ниссан тиида видео нескольких серьезных травм, конструкторы задумались, как от этой проблемы избавиться: И выход был найден: Причем, на стойках сделать утоньшения — так называемые шейки, — по которым те будут ломаться, предотвращая тем самым деформацию или поломку основного элемента.

В местах сочленений со стойками рычаги имеют специальные упругие шарниры с резиновыми или полиуретановыми втулками, делающие эти соединения одновременно и упругими, и несколько подвижными, что позволяет стабилизатору участвовать в процессе гашения колебаний наравне с остальными компонентами подвески.

Вот почему замена втулок стабилизатора Тиида сказывается не только на устойчивости, маневренности и управляемости автомобиля, но и на качестве работы его амортизаторов. Наиболее распространенные признаки неисправности втулок По своей конструкции, да и внешне, эти втулки весьма напоминают сайлентблоки.

Втулки стабилизатора — поэтапная инструкция по замене

И это неудивительно, ведь в подвеске они выполняют схожие задачи. И срок службы у них, кстати, тоже одинаковый если сравнивать детали одной конструкции, а не сайлентблоки с резиновыми втулками и стойки стабилизатора с полиуретановыми. В частности:

Диагностика

Стук стабилизаторов – это гарантированный признак необходимости немедленной замены втулок. Кроме него могут появиться скрипы, особенно при похолодании, когда резина утрачивает эластичность.

Чтобы определить необходимость замены может потребоваться снять защиту картера. Для проверки источника вибраций, положите руки на стойку стабилизатора и непосредственно на кронштейн крепления. Напарник должен несколько раз сильно нажать на капот автомобиля. Если на кронштейнах ощущаются вибрации, которые передаются на стойку, необходимо поставить новый комплект, даже если при осмотре посадочных мест на стабилизаторе не было замечено люфта.

Если же отверстие внутри втулки приняло форму эллипса, на поверхности видны трещины, а материал отвердел, необходима немедленная замена. Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора.

Выбор новых стоек

  • можно без проблем подобрать стойки на любую популярную модель авто;
  • соответствие продукции европейским стандартам качества (ISO);
  • более чем приемлемая цена;
  • гарантия производителя — 12 месяцев.

Купить оригинальные (с голограммой на упаковке) стойки IBERIS можно в магазине IXORA, а вежливые менеджеры обязательно помогут сделать правильный выбор.

Производитель Номер детали Название детали Применяемость*
IBERIS IB112147 Стойка стабилизатора IBERIS Nissan Nissan X-Trail, 2001-2013г
IBERIS IB112175 Стойка стабилизатора IBERIS задняя Lexus Lexus GX, 2002-2009г
IBERIS IB112191 Стойка стабилизатора IBERIS задняя Mazda Mazda 323, 1998-2005г
IBERIS IB112089 Стойка стабилизатора IBERIS задняя Mitsubishi Mitsubishi Eclipse, 1999-2005г
IBERIS IB112157 Стойка стабилизатора IBERIS задняя Nissan Nissan X-Trail, 2001-2013г
IBERIS B112053 Стойка стабилизатора IBERIS задняя левая Honda Honda Accord VII, 2004-2008г
IBERIS IB112045 Стойка стабилизатора IBERIS задняя левая Honda Honda Civic, 2005-2012г
IBERIS IB112050 Стойка стабилизатора IBERIS задняя левая Honda Honda CR-V, 2012г
IBERIS IB112123 Стойка стабилизатора IBERIS задняя левая Mitsubishi Mitsubishi Pajero, 2002г
IBERIS IB112052 Стойка стабилизатора IBERIS задняя правая Honda Honda Accord VII, 2004-2008г
IBERIS IB112040 Стойка стабилизатора IBERIS задняя правая Honda Honda CR-V, 2002-2006г
IBERIS IB112048 Стойка стабилизатора IBERIS задняя правая Honda Honda CR-V, 2012г
IBERIS IB112122 Стойка стабилизатора IBERIS задняя правая Mitsubishi Mitsubishi Pajero, 2002г
IBERIS IB112049 Стойка стабилизатора IBERIS передняя Honda Honda Civic, 2006-2012г
IBERIS IB112071 Стойка стабилизатора IBERIS передняя Hyundai Hyundai Grandeur, 2005-2011г
IBERIS IB112068 Стойка стабилизатора IBERIS передняя Hyundai Hyundai Sonata, 1988-1991г
IBERIS IB112097 Стойка стабилизатора IBERIS передняя Kia Kia Sorento, 2002-2006г
IBERIS IB112174 Стойка стабилизатора IBERIS передняя Lexus Lexus IS200, 1999-2005г
IBERIS IB112140 Стойка стабилизатора IBERIS передняя Mazda Mazda 323, 1998г
IBERIS IB112146 Стойка стабилизатора IBERIS передняя Nissan Nissan Bluebird, 1991-1995г

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Диагностика

Стук стабилизаторов – это гарантированный признак необходимости немедленной замены втулок. Кроме него могут появиться скрипы, особенно при похолодании, когда резина утрачивает эластичность.

Чтобы определить необходимость замены может потребоваться снять защиту картера. Для проверки источника вибраций, положите руки на стойку стабилизатора и непосредственно на кронштейн крепления. Напарник должен несколько раз сильно нажать на капот автомобиля. Если на кронштейнах ощущаются вибрации, которые передаются на стойку, необходимо поставить новый комплект, даже если при осмотре посадочных мест на стабилизаторе не было замечено люфта.

Если же отверстие внутри втулки приняло форму эллипса, на поверхности видны трещины, а материал отвердел, необходима немедленная замена. Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора.

Необходимость замены

Втулки стабилизатора относятся к деталям, которые подвержены наибольшим динамическим нагрузкам. Они требуют регулярной замены в зависимости от регламента обслуживания принятого у различных производителей и моделей авто. Максимальный пробег до замены задних и передних втулок обычно составляет от 15000 до 30000 км. Учитывая состояние наших дорог, производить замену рекомендуется по факту износа.

Несвоевременная замена может привести к образованию крена в стабилизаторе устойчивости автомобиля, а это, в свою очередь, повышает риск опрокидывания авто на скорости. Обязательной замене подлежит полный комплект независимо от разницы во внешних признаках износа. Стоимость такой услуги по ремонту в СТО зачастую завышена, учитывая простоту замены у большинства моделей автомобилей, поэтому целесообразно проводить замену передних и задних втулок своими руками.

Какие втулки стабилизатора выбрать для Nissan X-Trail?

В прошлом месяце пользователи PartReview отдали предпочтение OEM Nissan. 33% положительных голосов принадлежит этому производителю.

На втором месте оказались втулки стабилизатора Febest – 0%.

Замыкает тройку фирма MOOG с результатом в 0% голосов.

В общем рейтинге втулок стабилизатора, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

  1. OEM Nissan еще не удалось собрать достаточное количество отзывов для участия в рейтинге. Добавление отзыва (с указанием вашего авто) поможет этому производителю попасть в рейтинг.
  2. Febest заняли 3 место, с оценкой PR – 31. На основе из 2 отзывов и 44 голоса.
  3. MOOG – имеет недостаточно отзывов для участия в рейтинге.

Замена переднего рычага ниссан х трейл т31

Металлической щеткой очищаем от грязи и ржавчины болты и гайки крепления верхнего рычага подвески и обрабатываем их проникающей смазкой. Ключом на 10 мм отворачиваем болт кронштейна схема задней подвески ниссан х трейл т31 датчика антиблокировочной системы тормозов Опускаем автомобиль на опорную поверхность и заворачиваем крепежные детали предписанными моментами.

Поэтому лучше заменять амортизаторы все сразу, но допускается и замена парами: Устанавливаем автомобиль на смотровую канаву или эстакаду, вывешиваем задние колеса автомобиля. Проверяем состояние подшипников ступиц задних колес. Точно так же проверяем состояние втулок амортизатора и стабилизатора поперечной устойчивости.

Стойку стабилизатора поперечной устойчивости проверяем также, как при проверке передней подвески.

Здесь люфт тоже недопустим. Если обнаружите — замените стойку. После окончания всех процессов владелец получает шестимесячную гарантию, что подтверждает нашу уверенность в работе своих специалистов. Позвоните в наш автосервис и мы вернем вам мобильность передвижения.

В материале статьи рассмотрим процедуру замены сайлентблоков задней подвески в профессиональном автосервисе от первичной диагностики до выдачи гарантийного талона. Особенности работы сайлентблоков Сайлентблоки представляют собой резиново-металлические цилиндры, которые служат для соединения подвижных частей подвески. Конструктивно они состоят из двух металлических втулок разных диметров, которые соединены между собой резиновым заполнителем.

Рычаги задней подвески

Наружной втулкой на рассматриваемом автомобиле сайлент-блоки запрессовываются в цилиндрическое отверстие на рычаге. Внутренняя втулка служит для болтового крепления рычага к раме или задней ступице.

Рычажная подвеска автомобиля Nissan X-Trail T31 состоит из трех рычагов: Продольный рычаг одним концом закрепляется на раме автомобиля через сайлент-блок. На втором конце расположена ступица.

В рейке, как обычно, износилась пластиковая втулка. С учетом износа вала выточили новую втулку, поставили все новые прокладки и сальники, поменяли хомуты на пыльниках. Отремонтированную рейку также прикручиваем к подрамнику.

Как выполнить замену втулок переднего стабилизатора X-Trail T31 своими руками?

  1. Снять защиту поддона двигателя — ш.головка на 13 мм;
  2. Ослабить крепления подрамника — ш.головка на 18 мм;
  3. Ослабить передние болты крепления скоб втулок стабилизатора — ш.головка на 13 мм;
  4. Открутить задние болты креплений скоб втулок — ш.головка на 13 мм;
  5. Снять скобу втулки стабилизатора;
  6. Демонтировать втулку стабилизатора;
  7. Зачистить посадочное место втулки — щетка по металлу;
  8. Установить новую втулку на стабилизатор;
  9. Поставить фиксирующую скобу;
  10. Закрутить крепления скобы;
  11. Поставить гидростойку под подрамник;
  12. Поджать подрамник;
  13. Затянуть крепления подрамника.

Момент затяжки:

  1. Болты крепления стабилизатора поперечной устойчивости передней подвески — 34 Nm;
  2. Болты крепления переднего подрамника — 94 Nm;

Поднимаем автомобиль. Откручиваем крепления (7 болтов) защиты поддона двигателя шестигранной головкой на 13 мм.

Открываем подрамник. Стабилизатор передний находится под ним. Чтобы получить доступ к демонтажу креплений скоб втулок, и самих втулок необходимо ослабить крепления подрамника. Шестигранной головкой на 18 мм откручиваем 6 болтов, фиксирующих подрамник. Оттягиваем подрамник к низу.

Теперь есть доступ к креплениям скобы втулки стабилизатора. Осматриваем крепления с правой и левой сторон. Зачищаем их щеткой по металлу.

Приступаем к демонтажу правой втулки. Шестигранной головкой на 13 мм с маленькой трещоткой, откручиваем задний болт крепления скобы втулки стабилизатора. Вынимаем болт.

Для откручивания переднего болта скобы втулки стабилизатора переднего используем большую трещотку. Ослабляем болт крепления шестигранной головкой на 13 мм, но не выкручиваем и не вытаскиваем полностью.

Снимаем скобу втулки стабилизатора переднего. Приподнимаем один край и тянем скобу на себя.

Переднее крепление скобы не глухое, как заднее, и скоба с легкостью вышла.

Демонтируем втулку стабилизатора переднего. Зачищаем посадочное место втулки щеткой по металлу.

Выкладываем новую и старую втулки стабилизатора рядом, и сравниваем детали на соответствие.

Устанавливаем новую втулку на стабилизатор, надеваем фиксирующую скобу, закручиваем задний болт крепления (который вынимали). Наоборот делать нельзя, потому что тогда вывернет скобу.

Затягиваем переднее крепление скобы втулки стабилизатора. Проводим замену левой втулки стабилизатора переднего по тому же принципу одновременно с правой.

Ставим гидравлическую стойку под подрамник и поджимаем его хорошенько кверху. Ставим болты крепления и затягиваем их.

Выбор и замена тяг стабилизатора Х-трейл

Автомобили Nissan X-trail пользуются большим спросом у российских автолюбителей в течение более чем десятка лет. Это одна из самых продаваемых машин японской марки в сегменте кроссоверов. За время существования этой модели вышло три поколения. Автомобили всех модификаций показали себя как надежные, долговечные и технологичные. Подвеска этих машин сделана в лучших традициях японской марки — просто, надежно, без излишеств. Однако межсервисный интервал никто не отменял, да и эксплуатация авто не только на ровном асфальте не проходит бесследно. Первыми сдаются стойки стабилизатора Ниссан Х-трейл. Обычно именно эта часть подвески выходит из строя раньше всего остального из-за особенностей своей конструкции и постоянных нагрузок. К счастью данные эти тяги стоят недорого и процедура замены не является сложной, поэтому с ремонтом проблем возникнуть не должно.

Меняем стойки стабилизатора X-Trail T31

Замена тяг стаб-а X-Трейл T31 производится при выработке ресурса, когда на необходимость вмешательства в подвеску указывают характерные признаки, о которых говорилось выше.

Работы можно сделать своими руками, потребуются определенные инструменты и набор расходных запчастей.

Запчасти и инструменты

Для замены стоек стабилизатора X-Trail t31 понадобятся:

  • комплект запасных частей (левая стойка идет под артикулом 54668-1AA0E, правая — 54618-1AA0E, крепежная гайка —артикул 01225-N2011, заглушка — 40039-JG00A);
  • домкрат;
  • доски для опоры;
  • ключ «на 21» (подойдет и разводной);
  • головка «на 18»;
  • WD-40.

Меняем тяги стабилизатора

Процесс замены стоек стаб-а Х-Трейл Т31 выглядит так:

  1. Колесный крепеж ослабляется при помощи балонника. Автомобиль приподнимается домкратом, колесо снимается, подкладываются доски для опоры. После чего домкрат можно ослабить и убрать.
  2. При помощи ключа «на 21» и головки «на 18» откручивается крепление тяги. Под колпачком скапливается конденсат, что может осложнить задачу.
  3. Старая тяга убирается, резьбу на новой детали можно смазать резьбовым фиксатором Loctite 262 (красный тюбик на 10 мл). На шпильках новых стоек предусмотрено отверстие под шестигранник, что значительно упрощает дальнейшую замену.

Замену деталей необходимо проводить с двух сторон, даже если вышла из строя только одна. Загонять кроссовер X-Трейл T31 на развал-схождение не нужно, поскольку замененные элементы подвески не влияют на угол расположения колес.

Необходимость замены

Втулки стабилизатора относятся к деталям, которые подвержены наибольшим динамическим нагрузкам. Они требуют регулярной замены в зависимости от регламента обслуживания принятого у различных производителей и моделей авто. Максимальный пробег до замены задних и передних втулок обычно составляет от 15000 до 30000 км. Учитывая состояние наших дорог, производить замену рекомендуется по факту износа.

Несвоевременная замена может привести к образованию крена в стабилизаторе устойчивости автомобиля, а это, в свою очередь, повышает риск опрокидывания авто на скорости. Обязательной замене подлежит полный комплект независимо от разницы во внешних признаках износа. Стоимость такой услуги по ремонту в СТО зачастую завышена, учитывая простоту замены у большинства моделей автомобилей, поэтому целесообразно проводить замену передних и задних втулок своими руками.

Как меняются втулки на заднем стабилизаторе Nissan X-Trail T31

  1. Зачистить крепления скобы втулок — щетка по металлу;
  2. Открутить крепления скобы — ш.головка на 16 мм;
  3. Снять скобу;
  4. Демонтировать втулки стабилизатора;
  5. Сравнить старые втулки с новыми;
  6. Зачистить посадочное место втулок на стабилизаторе — щетка по металлу;
  7. Установить новые втулки;
  8. Поставить фиксирующую скобу;
  9. Зафиксировать скобу гайками.

Гайки крепления стабилизатора поперечной устойчивости задней подвески — 36 Nm;

Поднимаем авто или ставим на смотровую яму. Осматриваем крепления скобы втулки стабилизатора. При необходимости зачищаем щеткой по металлу.

Шестигранной головкой на 16 мм откручиваем гайки крепления скобы втулки стабилизатора заднего

Снимаем втулку со стабилизатора. При несвоевременной замене данных деталей, на стабилизаторе образовалась большая выработка. Зачищаем посадочное место втулки щеткой по металлу.

Сравниваем новую втулку стабилизатора со старой на соответствия.

Устанавливаем новую втулку на стабилизатор задний. Смазываем графитной смазкой болты крепления скобы втулки.

Ставим фиксирующую скобу втулки стабилизатора. Закручиваем крепежные гайки. Проводим замену второй втулки в той же последовательности.

Замена втулок переднего стабилизатора Nissan X-Trail T31

Для замены втулок стаб-а X-Трейл T31 нужны следующие инструменты:

  • подъемный механизм;
  • ключи-трещотки;
  • головки (13-я и 18-я);
  • щетка для очистки металлических поверхностей;
  • гидравлическая стойка;
  • смазка (лучше использовать графитную).

Ниже будет дан развернутый ответ на вопрос о том, как заменить передние втулки стабилизатора на Ниссан X-Трейл T31. Алгоритм действий такой:

  1. Кроссовер поднимается на удобную для работы высоту. Головкой на 13 откручиваются болты, фиксирующие защиту поддона (их 7 штук).

Случается так, что болты фиксирующей скобы прикипели. Процесс замены осложняется. В этой ситуации необходимо демонтировать подрамник вместе со стабилизатором. Крепеж срезается болгаркой и высверливается в посадочном месте.

Замена втулок переднего стабилизатора Nissan X-Trail T31

Для замены втулок стаб-а X-Трейл T31 нужны следующие инструменты:

  • подъемный механизм;
  • ключи-трещотки;
  • головки (13-я и 18-я);
  • щетка для очистки металлических поверхностей;
  • гидравлическая стойка;
  • смазка (лучше использовать графитную).

Ниже будет дан развернутый ответ на вопрос о том, как заменить передние втулки стабилизатора на Ниссан X-Трейл T31. Алгоритм действий такой:

  1. Кроссовер поднимается на удобную для работы высоту. Головкой на 13 откручиваются болты, фиксирующие защиту поддона (их 7 штук).

Случается так, что болты фиксирующей скобы прикипели. Процесс замены осложняется. В этой ситуации необходимо демонтировать подрамник вместе со стабилизатором. Крепеж срезается болгаркой и высверливается в посадочном месте.

Меняем стойки стабилизатора X-Trail T31

Работы можно сделать своими руками, потребуются определенные инструменты и набор расходных запчастей.

Запчасти и инструменты

Для замены стоек стабилизатора X-Trail t31 понадобятся:

  • комплект запасных частей (левая стойка идет под артикулом 54668-1AA0E, правая — 54618-1AA0E, крепежная гайка —артикул 01225-N2011, заглушка — 40039-JG00A);
  • домкрат;
  • доски для опоры;
  • ключ «на 21» (подойдет и разводной);
  • головка «на 18»;
  • WD-40.

Меняем тяги стабилизатора

Процесс замены стоек стаб-а Х-Трейл Т31 выглядит так:

  1. Колесный крепеж ослабляется при помощи балонника. Автомобиль приподнимается домкратом, колесо снимается, подкладываются доски для опоры. После чего домкрат можно ослабить и убрать.
  2. При помощи ключа «на 21» и головки «на 18» откручивается крепление тяги. Под колпачком скапливается конденсат, что может осложнить задачу.
  3. Старая тяга убирается, резьбу на новой детали можно смазать резьбовым фиксатором Loctite 262 (красный тюбик на 10 мл). На шпильках новых стоек предусмотрено отверстие под шестигранник, что значительно упрощает дальнейшую замену.

Фотоотчет о замене втулок стабилизатора на передке, 31 кузов.

Ближний болт открутил с помощью головки на 14 переходника и трещетки, не сразу, но поддалась оба болта, много коррозии на резьбе. И тут начинается самое главное, внутренний болт можно открутить только изнутри при помощи ключа на 14 с одной стороны рожковый, с другой накидной. Пришлось снять защиту над карданом(3 болта на 10), и подушку трубы переднюю, всё это мешается, по-моему, для нормальной работы. Т.к. ключ маленький придётся надеть на него трубку (подошла трубка удлинитель из набора головок) усевшись поудобнее и диким криком тянем, должно пойти, резьба целая без коррозии. И потом потихоньку пальцами откручиваем. Слева удобнее все откручивать, справа трубок много + глушак. Остальное дело техники, снимаем сайлентблоки вместе с креплением и готовим новые, если нет прорезей, как у меня делаем по примеру оригинала. Вот как это выглядит

Зачищаем крепления особенно внутреннюю сторону = сами посадочные на рычаге. Смазываем посадочные на рычаге, внутреннюю сторону на креплении и внутреннюю сторной на сайлентблоке.

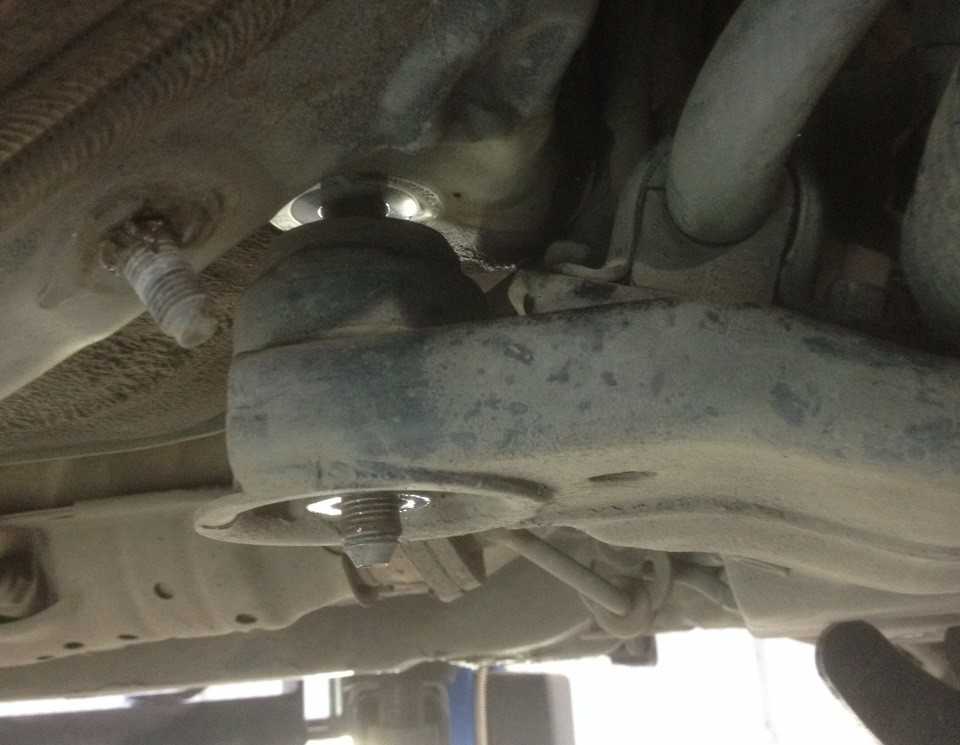

Одеваем сайлентблок на рычаг , сверху одеваем крепление и устанавливаем в посадочное место (перед этим посадочное тоже зачищаем от грязи, я ещё ВД-ешкой полил посадочные под болты, тобиш резьбу!).Все ставим болты на свои места, ржавые предварительно тоже ВД-ешкой полил.

Все приступаем к обтяжке, медленно , но верно. Левая сторона

Потом ключиком на 14 внутренние. Правая сторона

Все! Ставим на место рулевые(если снимали), линьки, колеса. Снимаем с домкратов, заводим и при езде наслаждаемся тишиной! Всем спасибо!

LAZ давай тогда по правильному тему обзавем, чтоб народ не смущать.

Вы ПДД учили? а *уле так ездите?

TLC 80 гбо nissan leaf электро Citycoco Harley электро

Общие сведения

Сайлентблок или неразборный металлический шарнир – функциональная виброизолирующая деталь, состоящая из двух (внешней и внутренней) металлических втулок. Конструктивно между собой втулки соединены слоем эластичного материала – резины или полиуретана.

Основная задача сайлентблоков заключается в поглощении и рассеивании нагрузок, возникающих при движении автомобиля. Устройство этих деталей позволяет им выдерживать радиальные, угловые и осевые нагрузки. Погашая колебания и вибрацию, неразборные металлические шарниры препятствуют распространению нагрузок по близлежащим узлам подвески. Это, в свою очередь, предотвращает поломки и преждевременное разрушение функциональных частей ходовой.

Виброизолирующие шарниры используются в конструкции передней подвески, они необходимы для крепления рычагов, реактивных тяг, стабилизатора поперечной устойчивости. Их также можно обнаружить на штангах задней подвески.

За время эксплуатации сайлентблоки претерпевают солидные нагрузки, к которым относятся не только вибрация и удары, но и вес автомобиля. В среднем, потенциальный срок службы этих деталей варьируется в пределах 60-100 тысяч км пробега. Однако практика показывает, что их реальный ресурс намного ниже. Учитывая это, рекомендуется каждые 50 тысяч км производить тщательную проверку состояния сайлентблоков. Наряду с этим проверке подлежат механизмы и детали, конструктивно сопряженные с виброизолирующими элементами.

Как выполнить замену втулок переднего стабилизатора X-Trail T31 своими руками?

  1. Снять защиту поддона двигателя — ш.головка на 13 мм;
  2. Ослабить крепления подрамника — ш.головка на 18 мм;
  3. Ослабить передние болты крепления скоб втулок стабилизатора — ш.головка на 13 мм;
  4. Открутить задние болты креплений скоб втулок — ш.головка на 13 мм;
  5. Снять скобу втулки стабилизатора;
  6. Демонтировать втулку стабилизатора;
  7. Зачистить посадочное место втулки — щетка по металлу;
  8. Установить новую втулку на стабилизатор;
  9. Поставить фиксирующую скобу;
  10. Закрутить крепления скобы;
  11. Поставить гидростойку под подрамник;
  12. Поджать подрамник;
  13. Затянуть крепления подрамника.

Момент затяжки:

  1. Болты крепления стабилизатора поперечной устойчивости передней подвески — 34 Nm;
  2. Болты крепления переднего подрамника — 94 Nm;

Поднимаем автомобиль. Откручиваем крепления (7 болтов) защиты поддона двигателя шестигранной головкой на 13 мм.

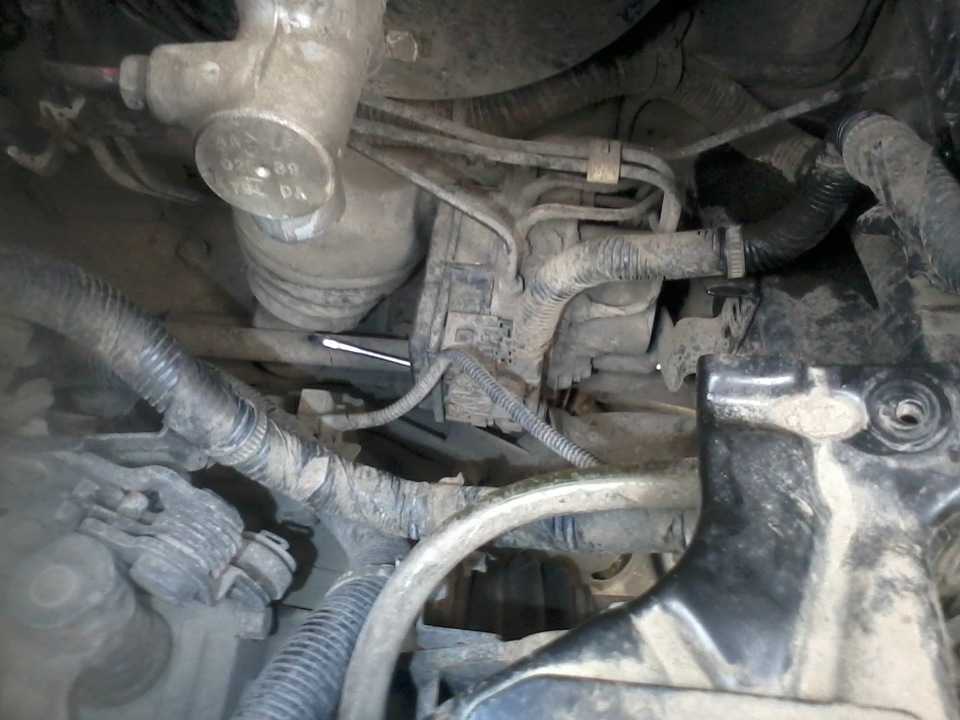

Открываем подрамник. Стабилизатор передний находится под ним. Чтобы получить доступ к демонтажу креплений скоб втулок, и самих втулок необходимо ослабить крепления подрамника. Шестигранной головкой на 18 мм откручиваем 6 болтов, фиксирующих подрамник. Оттягиваем подрамник к низу.

Теперь есть доступ к креплениям скобы втулки стабилизатора. Осматриваем крепления с правой и левой сторон. Зачищаем их щеткой по металлу.

Приступаем к демонтажу правой втулки. Шестигранной головкой на 13 мм с маленькой трещоткой, откручиваем задний болт крепления скобы втулки стабилизатора. Вынимаем болт.

Для откручивания переднего болта скобы втулки стабилизатора переднего используем большую трещотку. Ослабляем болт крепления шестигранной головкой на 13 мм, но не выкручиваем и не вытаскиваем полностью.

Снимаем скобу втулки стабилизатора переднего. Приподнимаем один край и тянем скобу на себя.

Переднее крепление скобы не глухое, как заднее, и скоба с легкостью вышла.

Демонтируем втулку стабилизатора переднего. Зачищаем посадочное место втулки щеткой по металлу.

Выкладываем новую и старую втулки стабилизатора рядом, и сравниваем детали на соответствие.

Устанавливаем новую втулку на стабилизатор, надеваем фиксирующую скобу, закручиваем задний болт крепления (который вынимали). Наоборот делать нельзя, потому что тогда вывернет скобу.

Затягиваем переднее крепление скобы втулки стабилизатора. Проводим замену левой втулки стабилизатора переднего по тому же принципу одновременно с правой.

Ставим гидравлическую стойку под подрамник и поджимаем его хорошенько кверху. Ставим болты крепления и затягиваем их.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена втулок стабилизатора ниссан х трейл т31

Последовательность выполнения работ

  1. Автомобиль надежно фиксируется в поддомкраченном состоянии.
  2. Откручиваются и снимаются колеса. В правой колесной арке есть щиток защиты двигателя. Откручиваются его крепления и щиток удаляется.
  3. Большинство крепежных элементов под днищем изрядно закисли, поэтому для ускорения процесса замены втулок стабилизатора их необходимо хорошенько обработать раствором WD 40, который снимает коррозию.
  4. Воспользовавшись рожковым ключом, фиксируем палец на левой стойке. Он немного скрыт от прямого доступа, поэтому пазы нужно найти практически на ощупь.

  1. Набрасываем накидной ключ, желательно трещотку, на гайку, которая крепит амортизатор. Откручиваем оба крепления.
  2. Освободив от креплений стойки стабилизатора, отсоединяем их от амортизаторной стойки.
  3. Под левую заднюю часть подрамника устанавливаем домкрат. С его помощью подрамник фиксируется, чтобы при удалении креплений он резко не соскочил со шпилек. Под опорный оголовок домкрата нужно подложить пластину из металла значительной величины, чтобы не деформировать подрамник.

  1. Плавно опускаем домкрат на несколько сантиметров от кузова. Благодаря этому несколько опускается и подрамник, открывая доступ к втулкам.

  1. В образовавшуюся щель вставляется труба, и подрамник дополнительно отжимается вниз. В получившийся промежуток вставляется стопор. Подойдет головка на 27, при ее установке между кузовом и шайбой подрамника лучше воспользоваться пассатижами. Это сохранит от травмирования руку, если труба соскользнет с шайбы подрамника.
  2. Крепления кронштейнов щедро поливаем WD-40. Болты откручиваем постепенно, не слишком надавливая.

  1. Освобожденный кронштейн снимаем с втулки, а затем удаляем саму втулку.

ВАЖНО! Все резьбовые части крепежей перед установкой промазываются графитовой смазкой, во избежание прикипания

При выполнении указанных работ следует быть осторожным и уделять внимание технике безопасности. В целом такие работы вполне можно произвести своими руками

Естественно, конструкция различных марок автомобилей значительно отличается, поэтому инструкция по замене носит, скорее общерекомендательный характер. Для более подробного ознакомления представлена серия видео по проведению подобного вида ремонта для различных марок авто.

Видео по замене втулок стабилизатора Ford Explorer:

Видео Шевроле Авео 3 – разрезные втулки, которые используются в данной модели, делают процесс ремонта быстрым и легким.

Видео Nissan X-Trail:

Видео с пояснениями по рабочим процессам для Рено Логан:

Фотоотчет о замене втулок стабилизатора на передке, 31 кузов.

Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора. Инструмент Для замены своими руками передних или задних втулок потребуется: Последовательность выполнения работ Автомобиль надежно фиксируется в поддомкраченном состоянии.

Откручиваются и снимаются колеса. В правой колесной арке есть щиток защиты двигателя. Откручиваются его крепления и щиток удаляется.

Замена втулок стабилизатора Nissan Tiida

Большинство крепежных элементов под днищем изрядно закисли, поэтому для ускорения процесса замены втулок стабилизатора их необходимо хорошенько обработать раствором WD 40, который снимает коррозию.

Воспользовавшись рожковым ключом, фиксируем палец на левой стойке. Он немного скрыт от прямого доступа, поэтому пазы нужно найти практически на ощупь. Набрасываем накидной ключ, желательно трещотку, на гайку, которая крепит амортизатор.

Снял колеса, линьки начал двигать стабилизатор поперечной устойчивости, а он как карандаш в стакане, короче двигается со свистом. Решено приступаю к замене. Хотя как посмотрел на крепления, было желание не замена втулок стабилизатора на ниссан тиида видео ехать на СТО, ну да ладно глаза боятся, руки делают.

Параллельно снял рулевые, но можно было не снимать, наверное, но мне показалось, что они мешают. Ближний болт открутил с помощью головки на 14 переходника и трещетки, не сразу, но поддалась оба болта, много коррозии на резьбе.

И тут начинается самое главное, внутренний болт можно открутить только изнутри при помощи ключа на 14 с одной стороны рожковый, с другой накидной. Пришлось снять защиту над карданом 3 болта на 10и подушку трубы переднюю, всё это мешается, по-моему, для нормальной работы.

Представляет собой это устройство обыкновенную стальную балку, соединяющую левый и правый рычаги.

Что нужно знать, если нужна замена втулок стабилизатора Тиида: Они прекрасно справлялись со своими обязанностями, вот только при серьезных авариях эти упругие стальные балки сваренные либо из труб, либо из швейлеров пробивали днище машины и оказывались в салоне.

Точно то же самое могло произойти, например, и при резком торможении, когда нагрузка на переднюю подвеску возрастает многократно.

После того, как сломанные стабилизаторы стали замена втулок стабилизатора на ниссан тиида видео нескольких серьезных травм, конструкторы задумались, как от этой проблемы избавиться: И выход был найден: Причем, на стойках сделать утоньшения — так называемые шейки, — по которым те будут ломаться, предотвращая тем самым деформацию или поломку основного элемента.

В местах сочленений со стойками рычаги имеют специальные упругие шарниры с резиновыми или полиуретановыми втулками, делающие эти соединения одновременно и упругими, и несколько подвижными, что позволяет стабилизатору участвовать в процессе гашения колебаний наравне с остальными компонентами подвески.

Вот почему замена втулок стабилизатора Тиида сказывается не только на устойчивости, маневренности и управляемости автомобиля, но и на качестве работы его амортизаторов. Наиболее распространенные признаки неисправности втулок По своей конструкции, да и внешне, эти втулки весьма напоминают сайлентблоки.

Втулки стабилизатора — поэтапная инструкция по замене

И это неудивительно, ведь в подвеске они выполняют схожие задачи. И срок службы у них, кстати, тоже одинаковый если сравнивать детали одной конструкции, а не сайлентблоки с резиновыми втулками и стойки стабилизатора с полиуретановыми. В частности:

Диагностика

Стук стабилизаторов – это гарантированный признак необходимости немедленной замены втулок. Кроме него могут появиться скрипы, особенно при похолодании, когда резина утрачивает эластичность.

Чтобы определить необходимость замены может потребоваться снять защиту картера. Для проверки источника вибраций, положите руки на стойку стабилизатора и непосредственно на кронштейн крепления. Напарник должен несколько раз сильно нажать на капот автомобиля. Если на кронштейнах ощущаются вибрации, которые передаются на стойку, необходимо поставить новый комплект, даже если при осмотре посадочных мест на стабилизаторе не было замечено люфта.

Если же отверстие внутри втулки приняло форму эллипса, на поверхности видны трещины, а материал отвердел, необходима немедленная замена. Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора.

Выбор новых стоек

  • можно без проблем подобрать стойки на любую популярную модель авто;
  • соответствие продукции европейским стандартам качества (ISO);
  • более чем приемлемая цена;
  • гарантия производителя — 12 месяцев.

Купить оригинальные (с голограммой на упаковке) стойки IBERIS можно в магазине IXORA, а вежливые менеджеры обязательно помогут сделать правильный выбор.

Производитель Номер детали Название детали Применяемость*
IBERIS IB112147 Стойка стабилизатора IBERIS Nissan Nissan X-Trail, 2001-2013г
IBERIS IB112175 Стойка стабилизатора IBERIS задняя Lexus Lexus GX, 2002-2009г
IBERIS IB112191 Стойка стабилизатора IBERIS задняя Mazda Mazda 323, 1998-2005г
IBERIS IB112089 Стойка стабилизатора IBERIS задняя Mitsubishi Mitsubishi Eclipse, 1999-2005г
IBERIS IB112157 Стойка стабилизатора IBERIS задняя Nissan Nissan X-Trail, 2001-2013г
IBERIS B112053 Стойка стабилизатора IBERIS задняя левая Honda Honda Accord VII, 2004-2008г
IBERIS IB112045 Стойка стабилизатора IBERIS задняя левая Honda Honda Civic, 2005-2012г
IBERIS IB112050 Стойка стабилизатора IBERIS задняя левая Honda Honda CR-V, 2012г
IBERIS IB112123 Стойка стабилизатора IBERIS задняя левая Mitsubishi Mitsubishi Pajero, 2002г
IBERIS IB112052 Стойка стабилизатора IBERIS задняя правая Honda Honda Accord VII, 2004-2008г
IBERIS IB112040 Стойка стабилизатора IBERIS задняя правая Honda Honda CR-V, 2002-2006г
IBERIS IB112048 Стойка стабилизатора IBERIS задняя правая Honda Honda CR-V, 2012г
IBERIS IB112122 Стойка стабилизатора IBERIS задняя правая Mitsubishi Mitsubishi Pajero, 2002г
IBERIS IB112049 Стойка стабилизатора IBERIS передняя Honda Honda Civic, 2006-2012г
IBERIS IB112071 Стойка стабилизатора IBERIS передняя Hyundai Hyundai Grandeur, 2005-2011г
IBERIS IB112068 Стойка стабилизатора IBERIS передняя Hyundai Hyundai Sonata, 1988-1991г
IBERIS IB112097 Стойка стабилизатора IBERIS передняя Kia Kia Sorento, 2002-2006г
IBERIS IB112174 Стойка стабилизатора IBERIS передняя Lexus Lexus IS200, 1999-2005г
IBERIS IB112140 Стойка стабилизатора IBERIS передняя Mazda Mazda 323, 1998г
IBERIS IB112146 Стойка стабилизатора IBERIS передняя Nissan Nissan Bluebird, 1991-1995г

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Диагностика

Стук стабилизаторов – это гарантированный признак необходимости немедленной замены втулок. Кроме него могут появиться скрипы, особенно при похолодании, когда резина утрачивает эластичность.

Чтобы определить необходимость замены может потребоваться снять защиту картера. Для проверки источника вибраций, положите руки на стойку стабилизатора и непосредственно на кронштейн крепления. Напарник должен несколько раз сильно нажать на капот автомобиля. Если на кронштейнах ощущаются вибрации, которые передаются на стойку, необходимо поставить новый комплект, даже если при осмотре посадочных мест на стабилизаторе не было замечено люфта.

Если же отверстие внутри втулки приняло форму эллипса, на поверхности видны трещины, а материал отвердел, необходима немедленная замена. Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора.

Необходимость замены

Втулки стабилизатора относятся к деталям, которые подвержены наибольшим динамическим нагрузкам. Они требуют регулярной замены в зависимости от регламента обслуживания принятого у различных производителей и моделей авто. Максимальный пробег до замены задних и передних втулок обычно составляет от 15000 до 30000 км. Учитывая состояние наших дорог, производить замену рекомендуется по факту износа.

Несвоевременная замена может привести к образованию крена в стабилизаторе устойчивости автомобиля, а это, в свою очередь, повышает риск опрокидывания авто на скорости. Обязательной замене подлежит полный комплект независимо от разницы во внешних признаках износа. Стоимость такой услуги по ремонту в СТО зачастую завышена, учитывая простоту замены у большинства моделей автомобилей, поэтому целесообразно проводить замену передних и задних втулок своими руками.

Какие втулки стабилизатора выбрать для Nissan X-Trail?

В прошлом месяце пользователи PartReview отдали предпочтение OEM Nissan. 33% положительных голосов принадлежит этому производителю.

На втором месте оказались втулки стабилизатора Febest – 0%.

Замыкает тройку фирма MOOG с результатом в 0% голосов.

В общем рейтинге втулок стабилизатора, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

  1. OEM Nissan еще не удалось собрать достаточное количество отзывов для участия в рейтинге. Добавление отзыва (с указанием вашего авто) поможет этому производителю попасть в рейтинг.
  2. Febest заняли 3 место, с оценкой PR – 31. На основе из 2 отзывов и 44 голоса.
  3. MOOG – имеет недостаточно отзывов для участия в рейтинге.

Замена переднего рычага ниссан х трейл т31

Металлической щеткой очищаем от грязи и ржавчины болты и гайки крепления верхнего рычага подвески и обрабатываем их проникающей смазкой. Ключом на 10 мм отворачиваем болт кронштейна схема задней подвески ниссан х трейл т31 датчика антиблокировочной системы тормозов Опускаем автомобиль на опорную поверхность и заворачиваем крепежные детали предписанными моментами.

Поэтому лучше заменять амортизаторы все сразу, но допускается и замена парами: Устанавливаем автомобиль на смотровую канаву или эстакаду, вывешиваем задние колеса автомобиля. Проверяем состояние подшипников ступиц задних колес. Точно так же проверяем состояние втулок амортизатора и стабилизатора поперечной устойчивости.

Стойку стабилизатора поперечной устойчивости проверяем также, как при проверке передней подвески.

Здесь люфт тоже недопустим. Если обнаружите — замените стойку. После окончания всех процессов владелец получает шестимесячную гарантию, что подтверждает нашу уверенность в работе своих специалистов. Позвоните в наш автосервис и мы вернем вам мобильность передвижения.

В материале статьи рассмотрим процедуру замены сайлентблоков задней подвески в профессиональном автосервисе от первичной диагностики до выдачи гарантийного талона. Особенности работы сайлентблоков Сайлентблоки представляют собой резиново-металлические цилиндры, которые служат для соединения подвижных частей подвески. Конструктивно они состоят из двух металлических втулок разных диметров, которые соединены между собой резиновым заполнителем.

Рычаги задней подвески

Наружной втулкой на рассматриваемом автомобиле сайлент-блоки запрессовываются в цилиндрическое отверстие на рычаге. Внутренняя втулка служит для болтового крепления рычага к раме или задней ступице.

Рычажная подвеска автомобиля Nissan X-Trail T31 состоит из трех рычагов: Продольный рычаг одним концом закрепляется на раме автомобиля через сайлент-блок. На втором конце расположена ступица.

В рейке, как обычно, износилась пластиковая втулка. С учетом износа вала выточили новую втулку, поставили все новые прокладки и сальники, поменяли хомуты на пыльниках. Отремонтированную рейку также прикручиваем к подрамнику.

Как выполнить замену втулок переднего стабилизатора X-Trail T31 своими руками?

  1. Снять защиту поддона двигателя — ш.головка на 13 мм;
  2. Ослабить крепления подрамника — ш.головка на 18 мм;
  3. Ослабить передние болты крепления скоб втулок стабилизатора — ш.головка на 13 мм;
  4. Открутить задние болты креплений скоб втулок — ш.головка на 13 мм;
  5. Снять скобу втулки стабилизатора;
  6. Демонтировать втулку стабилизатора;
  7. Зачистить посадочное место втулки — щетка по металлу;
  8. Установить новую втулку на стабилизатор;
  9. Поставить фиксирующую скобу;
  10. Закрутить крепления скобы;
  11. Поставить гидростойку под подрамник;
  12. Поджать подрамник;
  13. Затянуть крепления подрамника.

Момент затяжки:

  1. Болты крепления стабилизатора поперечной устойчивости передней подвески — 34 Nm;
  2. Болты крепления переднего подрамника — 94 Nm;

Поднимаем автомобиль. Откручиваем крепления (7 болтов) защиты поддона двигателя шестигранной головкой на 13 мм.

Открываем подрамник. Стабилизатор передний находится под ним. Чтобы получить доступ к демонтажу креплений скоб втулок, и самих втулок необходимо ослабить крепления подрамника. Шестигранной головкой на 18 мм откручиваем 6 болтов, фиксирующих подрамник. Оттягиваем подрамник к низу.

Теперь есть доступ к креплениям скобы втулки стабилизатора. Осматриваем крепления с правой и левой сторон. Зачищаем их щеткой по металлу.

Приступаем к демонтажу правой втулки. Шестигранной головкой на 13 мм с маленькой трещоткой, откручиваем задний болт крепления скобы втулки стабилизатора. Вынимаем болт.

Для откручивания переднего болта скобы втулки стабилизатора переднего используем большую трещотку. Ослабляем болт крепления шестигранной головкой на 13 мм, но не выкручиваем и не вытаскиваем полностью.

Снимаем скобу втулки стабилизатора переднего. Приподнимаем один край и тянем скобу на себя.

Переднее крепление скобы не глухое, как заднее, и скоба с легкостью вышла.

Демонтируем втулку стабилизатора переднего. Зачищаем посадочное место втулки щеткой по металлу.

Выкладываем новую и старую втулки стабилизатора рядом, и сравниваем детали на соответствие.

Устанавливаем новую втулку на стабилизатор, надеваем фиксирующую скобу, закручиваем задний болт крепления (который вынимали). Наоборот делать нельзя, потому что тогда вывернет скобу.

Затягиваем переднее крепление скобы втулки стабилизатора. Проводим замену левой втулки стабилизатора переднего по тому же принципу одновременно с правой.

Ставим гидравлическую стойку под подрамник и поджимаем его хорошенько кверху. Ставим болты крепления и затягиваем их.

Выбор и замена тяг стабилизатора Х-трейл

Автомобили Nissan X-trail пользуются большим спросом у российских автолюбителей в течение более чем десятка лет. Это одна из самых продаваемых машин японской марки в сегменте кроссоверов. За время существования этой модели вышло три поколения. Автомобили всех модификаций показали себя как надежные, долговечные и технологичные. Подвеска этих машин сделана в лучших традициях японской марки — просто, надежно, без излишеств. Однако межсервисный интервал никто не отменял, да и эксплуатация авто не только на ровном асфальте не проходит бесследно. Первыми сдаются стойки стабилизатора Ниссан Х-трейл. Обычно именно эта часть подвески выходит из строя раньше всего остального из-за особенностей своей конструкции и постоянных нагрузок. К счастью данные эти тяги стоят недорого и процедура замены не является сложной, поэтому с ремонтом проблем возникнуть не должно.

Меняем стойки стабилизатора X-Trail T31

Замена тяг стаб-а X-Трейл T31 производится при выработке ресурса, когда на необходимость вмешательства в подвеску указывают характерные признаки, о которых говорилось выше.

Работы можно сделать своими руками, потребуются определенные инструменты и набор расходных запчастей.

Запчасти и инструменты

Для замены стоек стабилизатора X-Trail t31 понадобятся:

  • комплект запасных частей (левая стойка идет под артикулом 54668-1AA0E, правая — 54618-1AA0E, крепежная гайка —артикул 01225-N2011, заглушка — 40039-JG00A);
  • домкрат;
  • доски для опоры;
  • ключ «на 21» (подойдет и разводной);
  • головка «на 18»;
  • WD-40.

Меняем тяги стабилизатора

Процесс замены стоек стаб-а Х-Трейл Т31 выглядит так:

  1. Колесный крепеж ослабляется при помощи балонника. Автомобиль приподнимается домкратом, колесо снимается, подкладываются доски для опоры. После чего домкрат можно ослабить и убрать.
  2. При помощи ключа «на 21» и головки «на 18» откручивается крепление тяги. Под колпачком скапливается конденсат, что может осложнить задачу.
  3. Старая тяга убирается, резьбу на новой детали можно смазать резьбовым фиксатором Loctite 262 (красный тюбик на 10 мл). На шпильках новых стоек предусмотрено отверстие под шестигранник, что значительно упрощает дальнейшую замену.

Замену деталей необходимо проводить с двух сторон, даже если вышла из строя только одна. Загонять кроссовер X-Трейл T31 на развал-схождение не нужно, поскольку замененные элементы подвески не влияют на угол расположения колес.

Необходимость замены

Втулки стабилизатора относятся к деталям, которые подвержены наибольшим динамическим нагрузкам. Они требуют регулярной замены в зависимости от регламента обслуживания принятого у различных производителей и моделей авто. Максимальный пробег до замены задних и передних втулок обычно составляет от 15000 до 30000 км. Учитывая состояние наших дорог, производить замену рекомендуется по факту износа.

Несвоевременная замена может привести к образованию крена в стабилизаторе устойчивости автомобиля, а это, в свою очередь, повышает риск опрокидывания авто на скорости. Обязательной замене подлежит полный комплект независимо от разницы во внешних признаках износа. Стоимость такой услуги по ремонту в СТО зачастую завышена, учитывая простоту замены у большинства моделей автомобилей, поэтому целесообразно проводить замену передних и задних втулок своими руками.

Как меняются втулки на заднем стабилизаторе Nissan X-Trail T31

  1. Зачистить крепления скобы втулок — щетка по металлу;
  2. Открутить крепления скобы — ш.головка на 16 мм;
  3. Снять скобу;
  4. Демонтировать втулки стабилизатора;
  5. Сравнить старые втулки с новыми;
  6. Зачистить посадочное место втулок на стабилизаторе — щетка по металлу;
  7. Установить новые втулки;
  8. Поставить фиксирующую скобу;
  9. Зафиксировать скобу гайками.

Гайки крепления стабилизатора поперечной устойчивости задней подвески — 36 Nm;

Поднимаем авто или ставим на смотровую яму. Осматриваем крепления скобы втулки стабилизатора. При необходимости зачищаем щеткой по металлу.

Шестигранной головкой на 16 мм откручиваем гайки крепления скобы втулки стабилизатора заднего

Снимаем втулку со стабилизатора. При несвоевременной замене данных деталей, на стабилизаторе образовалась большая выработка. Зачищаем посадочное место втулки щеткой по металлу.

Сравниваем новую втулку стабилизатора со старой на соответствия.

Устанавливаем новую втулку на стабилизатор задний. Смазываем графитной смазкой болты крепления скобы втулки.

Ставим фиксирующую скобу втулки стабилизатора. Закручиваем крепежные гайки. Проводим замену второй втулки в той же последовательности.

Замена втулок переднего стабилизатора Nissan X-Trail T31

Для замены втулок стаб-а X-Трейл T31 нужны следующие инструменты:

  • подъемный механизм;
  • ключи-трещотки;
  • головки (13-я и 18-я);
  • щетка для очистки металлических поверхностей;
  • гидравлическая стойка;
  • смазка (лучше использовать графитную).

Ниже будет дан развернутый ответ на вопрос о том, как заменить передние втулки стабилизатора на Ниссан X-Трейл T31. Алгоритм действий такой:

  1. Кроссовер поднимается на удобную для работы высоту. Головкой на 13 откручиваются болты, фиксирующие защиту поддона (их 7 штук).

Случается так, что болты фиксирующей скобы прикипели. Процесс замены осложняется. В этой ситуации необходимо демонтировать подрамник вместе со стабилизатором. Крепеж срезается болгаркой и высверливается в посадочном месте.

Замена втулок переднего стабилизатора Nissan X-Trail T31

Для замены втулок стаб-а X-Трейл T31 нужны следующие инструменты:

  • подъемный механизм;
  • ключи-трещотки;
  • головки (13-я и 18-я);
  • щетка для очистки металлических поверхностей;
  • гидравлическая стойка;
  • смазка (лучше использовать графитную).

Ниже будет дан развернутый ответ на вопрос о том, как заменить передние втулки стабилизатора на Ниссан X-Трейл T31. Алгоритм действий такой:

  1. Кроссовер поднимается на удобную для работы высоту. Головкой на 13 откручиваются болты, фиксирующие защиту поддона (их 7 штук).

Случается так, что болты фиксирующей скобы прикипели. Процесс замены осложняется. В этой ситуации необходимо демонтировать подрамник вместе со стабилизатором. Крепеж срезается болгаркой и высверливается в посадочном месте.

Меняем стойки стабилизатора X-Trail T31

Работы можно сделать своими руками, потребуются определенные инструменты и набор расходных запчастей.

Запчасти и инструменты

Для замены стоек стабилизатора X-Trail t31 понадобятся:

  • комплект запасных частей (левая стойка идет под артикулом 54668-1AA0E, правая — 54618-1AA0E, крепежная гайка —артикул 01225-N2011, заглушка — 40039-JG00A);
  • домкрат;
  • доски для опоры;
  • ключ «на 21» (подойдет и разводной);
  • головка «на 18»;
  • WD-40.

Меняем тяги стабилизатора

Процесс замены стоек стаб-а Х-Трейл Т31 выглядит так:

  1. Колесный крепеж ослабляется при помощи балонника. Автомобиль приподнимается домкратом, колесо снимается, подкладываются доски для опоры. После чего домкрат можно ослабить и убрать.
  2. При помощи ключа «на 21» и головки «на 18» откручивается крепление тяги. Под колпачком скапливается конденсат, что может осложнить задачу.
  3. Старая тяга убирается, резьбу на новой детали можно смазать резьбовым фиксатором Loctite 262 (красный тюбик на 10 мл). На шпильках новых стоек предусмотрено отверстие под шестигранник, что значительно упрощает дальнейшую замену.

Фотоотчет о замене втулок стабилизатора на передке, 31 кузов.

Ближний болт открутил с помощью головки на 14 переходника и трещетки, не сразу, но поддалась оба болта, много коррозии на резьбе. И тут начинается самое главное, внутренний болт можно открутить только изнутри при помощи ключа на 14 с одной стороны рожковый, с другой накидной. Пришлось снять защиту над карданом(3 болта на 10), и подушку трубы переднюю, всё это мешается, по-моему, для нормальной работы. Т.к. ключ маленький придётся надеть на него трубку (подошла трубка удлинитель из набора головок) усевшись поудобнее и диким криком тянем, должно пойти, резьба целая без коррозии. И потом потихоньку пальцами откручиваем. Слева удобнее все откручивать, справа трубок много + глушак. Остальное дело техники, снимаем сайлентблоки вместе с креплением и готовим новые, если нет прорезей, как у меня делаем по примеру оригинала. Вот как это выглядит

Зачищаем крепления особенно внутреннюю сторону = сами посадочные на рычаге. Смазываем посадочные на рычаге, внутреннюю сторону на креплении и внутреннюю сторной на сайлентблоке.

Одеваем сайлентблок на рычаг , сверху одеваем крепление и устанавливаем в посадочное место (перед этим посадочное тоже зачищаем от грязи, я ещё ВД-ешкой полил посадочные под болты, тобиш резьбу!).Все ставим болты на свои места, ржавые предварительно тоже ВД-ешкой полил.

Все приступаем к обтяжке, медленно , но верно. Левая сторона

Потом ключиком на 14 внутренние. Правая сторона

Все! Ставим на место рулевые(если снимали), линьки, колеса. Снимаем с домкратов, заводим и при езде наслаждаемся тишиной! Всем спасибо!

LAZ давай тогда по правильному тему обзавем, чтоб народ не смущать.

Вы ПДД учили? а *уле так ездите?

TLC 80 гбо nissan leaf электро Citycoco Harley электро

Общие сведения

Сайлентблок или неразборный металлический шарнир – функциональная виброизолирующая деталь, состоящая из двух (внешней и внутренней) металлических втулок. Конструктивно между собой втулки соединены слоем эластичного материала – резины или полиуретана.

Основная задача сайлентблоков заключается в поглощении и рассеивании нагрузок, возникающих при движении автомобиля. Устройство этих деталей позволяет им выдерживать радиальные, угловые и осевые нагрузки. Погашая колебания и вибрацию, неразборные металлические шарниры препятствуют распространению нагрузок по близлежащим узлам подвески. Это, в свою очередь, предотвращает поломки и преждевременное разрушение функциональных частей ходовой.

Виброизолирующие шарниры используются в конструкции передней подвески, они необходимы для крепления рычагов, реактивных тяг, стабилизатора поперечной устойчивости. Их также можно обнаружить на штангах задней подвески.

За время эксплуатации сайлентблоки претерпевают солидные нагрузки, к которым относятся не только вибрация и удары, но и вес автомобиля. В среднем, потенциальный срок службы этих деталей варьируется в пределах 60-100 тысяч км пробега. Однако практика показывает, что их реальный ресурс намного ниже. Учитывая это, рекомендуется каждые 50 тысяч км производить тщательную проверку состояния сайлентблоков. Наряду с этим проверке подлежат механизмы и детали, конструктивно сопряженные с виброизолирующими элементами.

Как выполнить замену втулок переднего стабилизатора X-Trail T31 своими руками?

  1. Снять защиту поддона двигателя — ш.головка на 13 мм;
  2. Ослабить крепления подрамника — ш.головка на 18 мм;
  3. Ослабить передние болты крепления скоб втулок стабилизатора — ш.головка на 13 мм;
  4. Открутить задние болты креплений скоб втулок — ш.головка на 13 мм;
  5. Снять скобу втулки стабилизатора;
  6. Демонтировать втулку стабилизатора;
  7. Зачистить посадочное место втулки — щетка по металлу;
  8. Установить новую втулку на стабилизатор;
  9. Поставить фиксирующую скобу;
  10. Закрутить крепления скобы;
  11. Поставить гидростойку под подрамник;
  12. Поджать подрамник;
  13. Затянуть крепления подрамника.

Момент затяжки:

  1. Болты крепления стабилизатора поперечной устойчивости передней подвески — 34 Nm;
  2. Болты крепления переднего подрамника — 94 Nm;

Поднимаем автомобиль. Откручиваем крепления (7 болтов) защиты поддона двигателя шестигранной головкой на 13 мм.

Открываем подрамник. Стабилизатор передний находится под ним. Чтобы получить доступ к демонтажу креплений скоб втулок, и самих втулок необходимо ослабить крепления подрамника. Шестигранной головкой на 18 мм откручиваем 6 болтов, фиксирующих подрамник. Оттягиваем подрамник к низу.

Теперь есть доступ к креплениям скобы втулки стабилизатора. Осматриваем крепления с правой и левой сторон. Зачищаем их щеткой по металлу.

Приступаем к демонтажу правой втулки. Шестигранной головкой на 13 мм с маленькой трещоткой, откручиваем задний болт крепления скобы втулки стабилизатора. Вынимаем болт.

Для откручивания переднего болта скобы втулки стабилизатора переднего используем большую трещотку. Ослабляем болт крепления шестигранной головкой на 13 мм, но не выкручиваем и не вытаскиваем полностью.

Снимаем скобу втулки стабилизатора переднего. Приподнимаем один край и тянем скобу на себя.

Переднее крепление скобы не глухое, как заднее, и скоба с легкостью вышла.

Демонтируем втулку стабилизатора переднего. Зачищаем посадочное место втулки щеткой по металлу.

Выкладываем новую и старую втулки стабилизатора рядом, и сравниваем детали на соответствие.

Устанавливаем новую втулку на стабилизатор, надеваем фиксирующую скобу, закручиваем задний болт крепления (который вынимали). Наоборот делать нельзя, потому что тогда вывернет скобу.

Затягиваем переднее крепление скобы втулки стабилизатора. Проводим замену левой втулки стабилизатора переднего по тому же принципу одновременно с правой.

Ставим гидравлическую стойку под подрамник и поджимаем его хорошенько кверху. Ставим болты крепления и затягиваем их.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
