Действия при замене и ремонте насоса

Поменять этот агрегат можно своими руками. Возможна даже замена подшипника, вышедшего из строя. В этом случае пригодится ремкомплект насоса гидроусилителя, который можно купить в любом автомобильном магазине.

Прежде чем принимать решение на проведение ремонтных работ надо проверить наличие жидкости в бачке, а также соответствие ее марки разрешенной к применению на данной машине. Часто, причиной возникновения признаков неисправности бывает появление воздушных пробок в системе. Поэтому при подозрении на это надо прокачать гидравлику, удалив все воздушные пробки. Работоспособность ГУР в этом случае может полностью восстановиться.

Почему гидроусилитель гудит в мороз

Появление признаков неисправности и нехарактерных звуков во время работы гидроусилителя всегда является малоприятным. На форумах часто встречаются случаи, описывающие появление несвойственного звука, гула, скрежета или воя в зимний период. Обычно это происходит при сильном понижении температуры окружающей среды.

Что же делать, если появился громкий звук, скрежет

При сильном понижении температуры масло может подмерзать, это особенно относится к неоригинальным продуктам, которые всегда немного гуще. Начиная работать, насос гидроусилителя хуже прокачивает масло, вспенивает подмерзшую рабочую жидкость. В результате несколько секунд, до минуты гудит ГУР в мороз, но потом перестает. При этом не должно быть признаков неисправности в виде тугого руля. Когда система прогревается, гул исчезает

При появлении гула в мороз также стоит обратить внимание на качество жидкости. Если цвет изменился, стоит заменить масло

Неприятный звук может появиться, когда машина была оставлена на длительную стоянку в мороз с вывернутыми колесами. Это приводит к росту нагрузки на насос, ведь масло становится гуще. Но и в теплый период рекомендуется оставлять авто только с выровненными колесами.

Почему ГУР гудит и как устранить проблему

Неполадки, связанные с гидроусилителем, могут проявляться в разных режимах работы – чаще на холодную, на горячую.

Появление гула, когда система разогрета, указывает на такие неполадки:

• гул, сопровождающийся вибрациями, свидетельствует о проблемах насоса, необходимости ремонта, замены;
• стук на низких оборотах, и его исчезновение при повышении оборотов, также указывает на скорый выход из строя насоса, временным вариантом считается заливка более густых составов;
• заливка некачественной жидкости приведет к тому, что при сильном нагреве она станет слишком жидкой и не сможет обеспечить требуемое давление;
• когда рейка неисправна, есть проблемы с сальниками, разогретая жидкость будет просачиваться, упадет уровень, ухудшится работа ГУР.

В поисках выхода стоит использовать хомуты для трубки, соединяющей бачок и насос, дополнительно применяя маслоустойчивый герметик. Возможно, потребуется замена уплотнительных колец, шлангов, которые со временем становятся более жесткими, теряя герметичность.

Другие причины гула на холодную:

некачественная прокачка системы – способствует образованию пузыря воздуха на днище, специалисты удаляют его, используя шприц; загрязнение системы, попадание инородных частиц в жидкость приводит к нарушениям в работе гидроусилителя, ускоряет износ элементов; рекомендуется во время замены проверять состояние днища бачка, обращая внимание и на фильтр; выход из строя внешнего подшипника также может привести к развитию неприятных проявлений, процесс его замены не требует особых навыков

Почему может появляться гул после заливки новой рабочей жидкости

Нехарактерный гул гидроусилителя может возникать и после замены, заливки нового масла в систему. Это происходит в тех случаях, когда ГУР уже проработал некоторое время и близится момент износа.

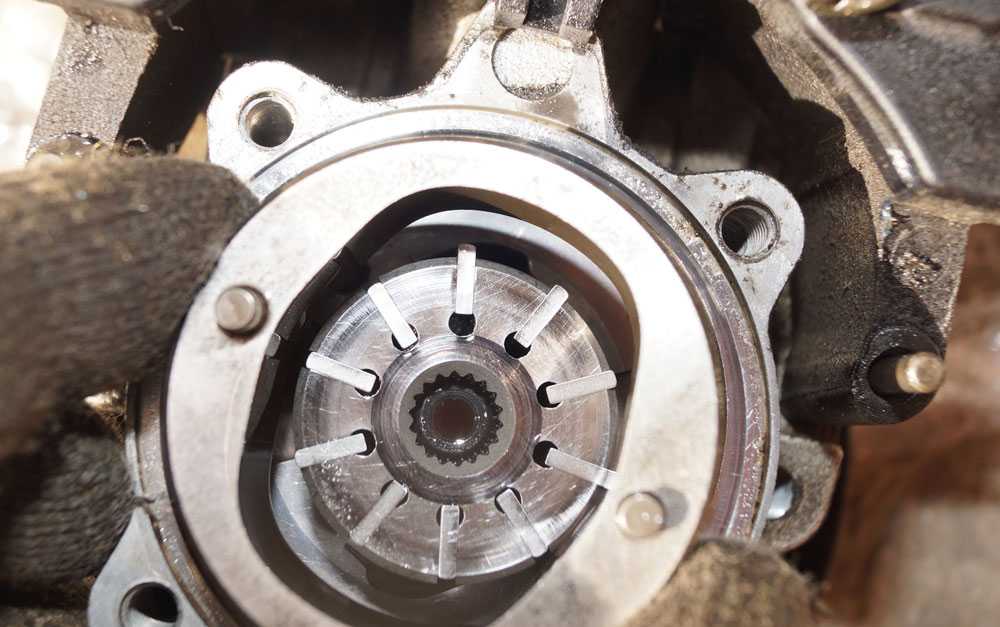

Основные элементы механической части представлены статорным кольцом и пластинками ротора. Постепенно на внутренней поверхности кольца появляются неровности, что приводит к образованию зазоров и сопровождается вибрациями пластинок.

Если в системе будет использоваться жидкое масло, насос не сможет нормально работать. В таких случаях рекомендуется заливка более густых, неоригинальных составов, что обеспечит комфортную работу системы.

Неприятный гул появляется и после проведения определенных работ по замене шланга высокого давления. Недобросовестные мастера могут использовать не шланг, специально разработанный для таких условий эксплуатации, а обычный гидравлический. В результате система будет завоздушена, что доставит немало неудобств.

Избежать многих неприятностей с гидроусилителем можно, следуя несложным рекомендациям:

• нужно регулярно проверять уровень и состояние масла;
• желательно избегать длительной задержки колес в крайнем положении;
• не оставлять авто на стоянку с вывернутыми колесами;
• нужно периодически проверять состояние рулевой рейки.

Гидроусилитель гудит в левом и правом положении

Важно знать, что при полностью повернутых колесах насос гидроусилителя руля работает с наибольшей нагрузкой. В результате издаются посторонние звуки, не свидетельствующие о каких-либо проблемах

Многие производители автомобилей сообщают об этом в руководствах по эксплуатации. Вв этом случае важно различать шумы, вызванные неисправностями в системе, и другие шумы.

Если точно известно, что причиной неисправности являются шумы, выполните диагностику. Основные причины гудения привода в крайних положениях — это те, которые мы обсуждали ранее. Это значит, что нужно проверить работу помпы, количество жидкости в бачке, степень натяжения ремня ГУР, прозрачность жидкости и наличие в ней примесей. Возможны и другие ситуации.

Часто наверху коробки передач находится клапанная коробка, которая используется для управления гидравлическим потоком. Когда рулевое колесо повернуто в крайнее положение, поток гидравлической жидкости перекрывается перепускным клапаном, и жидкость больше не течет по небольшому кругу. Это заставляет насос работать независимо, без охлаждения. Такая ситуация негативно сказывается на ней и приводит к серьезным проблемам. Например, дверца насоса или цилиндр могут заклинивать. Зимой, когда жидкость гуще, это имеет большее значение. Следовательно, колеса не следует оставлять полностью выкрученными в течение длительного времени.

Причины появления шума

Неприятный шум гидравлического усилителя руля обычно появляется при различных ситуациях. Рассмотрим наиболее простые причины, почему гудит ГУР при вращении руля:

1. Недостаточный уровень жидкости для работы системы. Это проверяется визуально. Для этого необходимо проверить уровень жидкости. Уровень должен находиться между минимальной и максимальной отметкой. Если масла недостаточно, и уровень ниже минимума, то следует долить жидкость. Но перед такой процедурой необходимо безотлагательно найти причину протекания масла. Это особенно актуально, если после доливки масла прошло совсем мало времени. Обычно течь появляется в местах стыков и на хомутах, особенно на старых шлангах.
2. Залитая жидкость не соответствует рекомендуемым заводом характеристикам. Это обычно становится причиной появления, как гула, так и более серьезных поломок. В зимнее время гидроусилитель может гудеть из-за того, что жидкость не предназначена для работы в особых условиях температур, например, при сильных морозах, даже если она соответствует рекомендуемым параметрам.
3. Некачественная жидкость в системе. При приобретении контрафактного масла существует большая вероятность, что через определенное время оно не будет иметь необходимые свойства, и гидроусилитель будет гудеть. Как обычно, совместно с гулом можно обнаружить, что вращать рулевым колесом стало труднее. В такой ситуации нужно обязательно проверить масло на качество. Для этого также следует проверить визуально жидкость. Если масло сильно почернело, или в нем образовались комки, то необходимо его заменить новым. В идеальном случае консистенция масла не должна иметь больших отличий от нового масла. Проверить качество масла можно визуально. Для этого в шприц набирают жидкость и капают его на лист белой бумаги. При этом разрешается использовать любой цвет жидкости, в зависимости от применяемой оригинальной марки. Масло не должно быть слишком темного цвета. Также следует проверить его запах из бачка. Масло не должно пахнуть подгоревшим маслом или горелой резиной. Жидкость следует заменять только по согласно руководству на автомобиль. Обычно периодичность замены составляет около 100 тысяч км, или раз за два года. При надобности нужно произвести замену масла. Перечень лучших масел для гидроусилителя всегда можно найти.
4. Проникновение воздуха в систему является опасным явлением, вредным для насоса гидроусилителя. Следует проверить, есть пена в расширительном бачке или нет. При наличии пены нужно прокачать гидроусилитель, либо заменить жидкость другой.
5. Проблемы с рулевой рейкой. Она может быть серьезной причиной образования гудения. Лучше произвести диагностику и осмотр. Главными признаками неисправности рейки становятся стук в корпусе, либо посторонний звук от передних колес. Это может произойти от повреждения прокладок, а также различных пыльников, чехлов рулевых тяг. Вследствие этого рабочая жидкость может протекать, проникать грязь, пыль, появляться стук. При этом нужно произвести ее ремонт и обслуживание с помощью поступающих в продажу ремкомплектов, либо поехать на станцию технического обслуживания. Не следует ездить со сломанной рулевой рейкой, это обычно приводит к заклиниванию механизма и как следствие, аварии.
6. Ослаб ремень привода гидроусилителя. Проверять это очень легко. Этот процесс нужно выполнять тогда, когда мотор поработал заданное время (чем длительнее работал мотор, тем легче его проверять). Если ремень скользит по шкиву, то он быстро нагревается. В этом следует убедиться, прикоснувшись рукой. Для натягивания ремня ГУР следует знать усилие нормальной натяжки ремня. Если под рукой нет руководства на автомобиль, и вы забыли величину силы, то следует поехать в автомобильную мастерскую. При излишне большом износе ремня следует выполнить его замену.
7. Неисправен насос гидроусилителя. Это наиболее дорогостоящая и серьезная неисправность. Ее основным признаком стало повышение усилия, при котором выполняется рулевое колесо. Причинами этого гудения насоса ГУРА стали различные неисправные части двигателя – сальники и подшипниковые узлы.

Гидроусилитель гудит на прогретом автомобиле

В этом случае причин возникновения гула также несколько. Рассмотрит наиболее часто встречающиеся неисправности и способы их самостоятельного устранения:

• если при прогреве силового агрегата на ХХ ощущаются вибрации в области рулевого колеса – это последствия неисправного насоса ГУР. Его следует демонтировать и разобрать, чтобы выяснить причину неработоспособности. В некоторых случаях возможен ремонт, и тогда нам пригодится упомянутый выше ремкомплект. Если же насос неремонтопригоден – меняем его на новый;
• если гул сопровождающийся стуками в моторном отсеке и/или вибрацией руля, возникает на низких оборотах, а при нажатии на педаль акселератора пропадает – виноват опять же маслонасос, хотя перед его снятием можно попробовать залить в систему масло более густой консистенции;
• ещё одной распространённой причиной потери работоспособности гидроусилителя можно назвать использование некачественной рабочей жидкости, которая, нагреваясь, становится слишком жидкой и лишается свойств, необходимых для поддержки требуемого давления в магистрали. В результате ГУР не справляется со своими непосредственными обязанностями, и при этом возможно появления характерного гула. Для его устранения необходимо залить в магистраль ГУР оригинальное масло, выполнив перед этим её промывку;
• гул при прогретом автомобиле может появиться из-за потери герметичности рулевой рейки. Нагреваясь, масло становится более текучим, просачиваясь через имеющие повреждения или дефекты сальники. В этом случае рецепт остаётся неизменным – замена рабочей жидкости на оригинальную, которая лишена подобных недостатков.

Замена масла ГУР

Поменять рабочую жидкость в системе можно так:

Двигатель автомобиля останавливается, открывается моторный отсек.
Передняя часть транспортного средства ставится на домкрат, необходимо приподнять оба колеса. Они должны вращаться свободно.
На расширительном резервуаре ГУР выкручивается крышка.
Подготавливается емкость для сбора старого масла. С помощью шприца, к которому подсоединяется трубка, из системы откачивается смазочное вещество.
Используя пассатижи, разжимается хомут на обратном патрубке, подключенном к насосному устройству. Затем этот шланг отсоединяется.
На штуцер устанавливается заглушка, ее можно сделать из ветоши (она должна быть чистой), старого патрубка либо свечи зажигания. Элемент надо надежно зафиксировать.
Один конец отсоединенной магистрали с расширительного резервуара опускается в бутылку или другую емкость, куда будет собираться «отработка». Понадобится помощь еще одного человека. Один держит бутылку, а другой прокручивает рулевое колесо в крайнее левое и правое положения. Это приведет к выкачке смазочного вещества из системы. Должно выйти около половины литра.
После этого производится промывка всех магистралей. В резервуар наливается около двухсот грамм свежей смазки, процедура прокачки жидкости повторяется.
После того, как промывка будет завершена, заглушка удаляется. Вместо нее подсоединяется шланг, производится фиксация хомута.
В резервуар заливается свежее масло, при выполнении задачи необходимо прокручивать рулевое колесо. В крайнем левом и правом положениях его надо удерживать на протяжении нескольких секунд.
Процедуру замены можно считать завершенной, когда воздушные пузырьки перестанут выходить из резервуара

Важно, чтобы воздух полностью покинул систему. В противном случае проблема гула останется, а в бачке появятся пузырьки.

Канал «Гараж№6» подробно рассказал о процедуре замены смазочной жидкости в системе ГУР автомобиля с описанием всех особенностей этого процесса.

Прокачиваем ГУР своими руками

Менять рабочую жидкость и прокачивать систему гидроусилителя руля необходимо в строгом соответствии с регламентом и установленным алгоритмом.

При этом существуют исключения, когда автопроизводители корректируют процесс прокачки, стараясь сделать его более удобным и простым. Имея под рукой руководство по эксплуатации, обязательно загляните в нужный раздел. Там вы найдете все необходимое, что связано с гидроусилителем, установленным конкретно на вашем транспортном средстве. Из-за внесения некоторых особенностей каждого производителя авто и систем ГУР, универсальной схемы прокачки фактически существовать не может. Есть несколько общих моментов, характерных для всех гидроусилителей.

Именно на них и предлагаю сделать основной акцент. Это даст вам возможность понять, что следует делать и от чего отталкиваться, планируя самостоятельно прокачать гидроусилитель на собственной машине.

Изначально потребуются соответствующие условия, где вы сможете поднять машину полностью или вывесить передние колеса. Если нужно, старая жидкость сливается из расширительного бачка. Чтобы это сделать, снимается возвратный шланг с бачка и в него вставляется заглушка. Это не позволит гидравлической жидкости выливаться.

Освободив один из краников на бачке, к нему подсоединяется шланг, соединенный с пустой пластиковой бутылкой. Именно туда в последующем будет сливаться гидравлическая смесь из системы гидроусилителя. Это наиболее простая и распространенная схема.

Чтобы упростить себе откачку основного объема старой жидкости, можно воспользоваться шприцем. Как только в бачке останется минимальный объем гидравлики, которую уже не удается откачать этим приспособлением, можно переходить к следующему этапу. А именно заливать новую жидкость до верхней отметки на расширительном бачке. После этого обязательно повращайте передние колеса в разные стороны и строго до упора. Это позволит оставшейся старой жидкости вытечь через подсоединенный шланг.

Учтите, что теперь свежее гидравлическое масло будет вытеснять старое. Внимательно контролируйте уровень и старайтесь не давать воздуху попадать внутрь системы через шланг.

Дальнейшие действия

Примерно половину пути нам уже удалось преодолеть вместе. Как видите, пока ничего сложного. Все можно сделать своими руками, не обладая особыми навыками и глубокими познаниями.

Завершив все предыдущие этапы, выполните такие действия:

• если в расширительном бачке упал уровень жидкости, долейте масло;
• запустите мотор буквально на 3 секунды и выключите;
• жидкость начнет распространяться по системе;
• долейте масло до отметки МАКС, и повторите процедуру с ДВС;
• такой цикл требует обычно 3-5 повторений;
• останавливать прокачку нужно тогда, когда в бутылку для слива перестал выходить воздух;
• если в емкость поступает чистая гидравлика без пузырей, в системе воздуха не осталось;
• верните на место возвратный шланг;
• при необходимости долейте масло до максимальной отметки;
• запустите мотор;
• медленно вращайте рулевым колесом влево и вправо до упора 4-5 раз;
• выкрутив до упора руль, остановитесь на 2-3 секунды, и вращайте в обратную сторону;
• при наличии оставшегося воздуха он попадет в расширительный бачок;
• следите за тем, чтобы насос ГУР при прокачке не создавал постороннего шума;
• как только на поверхности жидкости ГУР в бачке прекратили появляться пузырьки воздуха, прокачка завершена;
• плотно закрутите крышку бачка.

Существует альтернативный метод прокачки, не предусматривающий запуск двигателя. В этом случае нужно просто крутить рулевое колесо до упора в левую и правую сторону.

Но все чаще автопроизводители отказываются от этой схемы по причине низкой эффективности процедуры прокачки.

Оптимально, если по завершению процедуры масло в расширительном бачке ГУР оказалось на отметке между МИН и МАКС. Это обусловлено свойством жидкости расширяться при нагреве. Потому заливать масло до упора не рекомендуется.

Можно ли ездить, если ГУР гудит?

Система гидравлического усиления не блокирует работу рулевого колеса, поэтому использование автомобиля при гуле допускается. Просто для прокручивания руля придется прилагать больше усилий, а управление не будет таким комфортным и удобным. Использование авто допускается и при течи смазочного материала. Но это все нежелательно делать, чтобы полностью не вывести систему ГУР из строя.

По конструкции данный узел, грубо говоря, представляет собой продолжение рулевой рейки без усилителей. Имеется два вала, один из них идет от руля, а другой — к колесам авто. Между собой они сцеплены посредством червячной передачи. Если смазочное вещество полностью выйдет из системы или сломается насосный механизм, у водителя все равно останется возможность управления над машиной. Само сцепление между валами не разорвется.

Функции и устройство ГУР

Чтобы разобраться с возможными неисправностями ГУРа вкратце рассмотрим зачем вообще он нужен и какой у него принцип работы.

Основная функция гидроусилителя руля — повышение комфорта управления автомобилем путем облегчения усилий на рулевом колесе. Это обеспечивается работой встроенного в него гидравлического насоса, который создает и изменяет давление в гидравлической системе рулевого управления.

Неисправности ГУР видео

Основной механизм гидравлического усилителя руля — это насос, который приводится в действие ремнем от коленчатого вала двигателя автомобиля. Главная его задача — нагнетать необходимое давление в системе (обычно оно составляет порядка 50…100 атмосфер). Еще один элемент системы — распределитель, он отслеживает усилие на рулевом колесе и дозировано помогает поворачивать управляемые колеса. Для слежения используют торсион или датчик. Также в системе предусмотрен клапан, задача которого состоит в перепускании в систему излишней жидкости под давлением.

Когда руль стоит прямо, то дозирующие каналы распределителя гидравлической жидкости перекрыты, и масло сливается обратно в расширительный бачок через клапан. Во время поворачивания рулевого колеса в ту или иную сторону золотник открывает масляные каналы, и жидкость уходит в исполнительный механизм рулевой рейки, который и поворачивает колеса. Также конструкцией предусмотрены предохранительные клапаны, которые срабатывают, когда руль вывернут до упора в ту или иную сторону, так как в этот момент на насос поступает наибольшая нагрузка.

Причины возникновения гула

ГУР представляет собой механизм, основное предназначение которого – упростить для водителя процесс управления автомобилем посредством поворота руля. Особенно это касается маневрирования на малых скоростях – без гидроусилителя для этого пришлось бы прикладывать значительные усилия, что не всегда по силам физически слабым водителям. В определённых ситуациях это может создавать предпосылки для возникновения аварийных ситуаций, так что ГУР можно назвать весьма полезным изобретением. Впрочем, и при движении на больших скоростях гидроусилитель не бесполезен, поскольку делает усилие водителя при поворотах руля более ощутимым и чувствительным.

Конструкция большинства ГУР не предусматривает изменение коэффициента усиления в зависимости от скорости движения машины, но в последнее время прогресс добрался и сюда. Новейшие механизмы умеют изменять степень усиления усилия водителя в зависимости от дорожной обстановки, обеспечивая максимально точную реакцию при вхождении в повороты и оптимальное усиление при движении на малых скоростях.

Схематически типичный гидроусилитель состоит из следующих компонентов:

• маслонасоса;
• гидравлического цилиндра;
• распределителя;
• бачка;
• соединительных патрубков.

Функция насоса – обеспечить циркуляцию масла в системе с требуемым давлением. Как правило, привод гидронасоса осуществляется от коленвала силового агрегата при помощи ременной передачи.

Задача распределителя – дозировать масло и направлять его в определённые полости цилиндра и бачок. Физически распределитель может быть смонтирован как непосредственно на валу руля, так и в районе расположения узлов рулевого привода.

Гидроцилиндр, реагируя на воздействие рабочей жидкости, приводит в движение поршень, воздействующий, в свою очередь, на шток. Его располагают или на валу руля, или в пространстве между кузовом машины и рулевым приводом.

Принцип работы любого ГУР, вне зависимости от места размещения его компонентов и конструкционных особенностей, одинаков.

Когда руль находится в центральном (нулевом) положении, центральный золотник гидроусилителя остаётся в неизменном положении, а масло циркулирует по магистрали абсолютно свободно. При повороте рулевого колеса сдвигается с места и золотник, перекрывая часть магистрали (сливную). В результате масло под давлением проникает в определённую полость цилиндра (зависит от направления поворота), поворачивая корпус распределителя, а заодно и колёся, помогая водителю. Как только вращение руля прекращается, золотник открывается, давление в системе выравнивается, и жидкость из цилиндра попадает обратно в магистраль.

Как видим, это достаточно сложный механизм, и неудивительно, что в нём периодически возникают неисправности, большая часть которых характерна для любых гидравлических систем.

Изучив основные из них, вы получите ответ на вопрос, почему гудит гидроусилитель руля и чем это грозит автомобилю:

• ослаб, или сильно изношен ремень маслонасоса – кроме гула, эта неисправность обычно проявляется появлением характерных толчков руля;
• утечка масла в системе диагностируется увеличением силы, которую приходится прикладывать при поворотах руля;
• к таким же последствиям приводит загрязнение фильтра масляного бачка;
• насос не обеспечивает создание требуемого давления (например, из-за изношенных подшипников);
• завоздушенность магистрали рулевого гидроусилителя;
• в результате механических воздействий нарушена геометрия привода руля;
• сброс масла в системе через предохранительный клапан (свист или гуд при этом возникают при достижении рулевым колесом крайних положений).

Следует отметить, что зачастую шумы неизвестной этиологии, но связанные с неисправностью ГУР, могут проявлять себя по-разному и только при определённых условиях. Мы детально рассмотрим все возможные случаи.
