Пошаговая инструкция по изготовлению aux кабеля для автомагнитолы и как его подключить через прикуриватель

Что такое АСС на магнитоле и как правильно подключить

Зарегистрирован: 26.09.2008Сообщения: 21

Куда привязать ACC (красный) кабель питания магнитолы?

Последующие темы с «глупыми» названиями будут просто удаляться. Название исправил. Квазар

АндриК на Окуле

Зарегистрирован: 02.08.2007Сообщения: 3377Откуда: Таганрог 61 «ОКулА» Vmax 168,3км/ч

К «+» АКБ!

Зарегистрирован: 15.02.2008Сообщения: 445Откуда: Казань. Авто: Ока 111130 2006г-млечка

Зарегистрирован: 26.09.2008Сообщения: 21

ALPINE Искал. Не нашел.

АндриК на Окуле На него должно подаваться +12 при включенном зажигании.

Зарегистрирован: 28.07.2006Сообщения: 1183Откуда: Москванжелес

ALPINE Искал. Не нашел.

АндриК на Окуле На него должно подаваться +12 при включенном зажигании.

Зарегистрирован: 26.09.2008Сообщения: 21

Зарегистрирован: 29.06.2007Сообщения: 16380Откуда: мск-СВАО. Ока 0.75, Daihatsu Mira 0.66, Toyota LiteAce 2,2TD

Зарегистрирован: 26.09.2008Сообщения: 21

Зарегистрирован: 14.08.2007Сообщения: 4697Откуда: Свярдловска область

Если чуть-чуть постараться, и сменить стоковую (очень рекомендую это сделать, как — в форуме на раз обсуждалось) на волговскую 3110, то. появляется 3 подолнительных выхода (проводок просто прокинуть на допоборудование.

К нему то и прицепляем магнитолу. Через пред (на 15-20А). Хочем — делаем пред работающим от замка (не мой вариант!), хочем — на постоянку.

Зарегистрирован: 26.11.2007Сообщения: 1646Откуда: г.Муром, MB A140 Classic, ML320

голоса

Рейтинг статьи

Что такое AUX-выход на магнитоле?

Итак, что такое AUX, как его сделать и подключить? Для начала разберемся в понятии. AUX представляет собой вход, предназначенный для подключения источника аудиосигнала. Это может быть обычный МП3-плеер, мобильный телефон, планшет, подключенный через соответствующий кабель. По сути, при подключении плеера водитель сможет прослушивать аудиозаписи через автомагнитолу, как через усилитель.

Подключение МП3-плеера к автомагнитоле через AUX-вход

В этом случае на линейный вход будет поступать импульс с амплитудой, которая находится в рамках параметров от 0.5 до 1 вольта. Любые девайсы для воспроизведения аудио, которые оборудованы соответствующим выходом, могут выдавать подобный импульс. Что касается именно выхода, то он обычно маркируется как AUX OUT или CD OUТ (что встречается значительно реже).

На сегодняшний день многие автолюбители используют специальные тюнеры, которые подключаются через прикуриватель, и позволяющие слушать музыку через flash-накопитель. При этом эти люди утверждают, что тюнер, подключенный через прикуриватель, является отличной альтернативой подключению плеера через AUX. Мы хотим сразу же сказать, что качество воспроизведения аудиофайлов принципиально отличается — подключите сами и вы это поймете. При правильном подключении AUX-выход будет выдавать намного более качественный звук, чем обычный китайский тюнер.

Подключенный носитель информации к автомагнитоле

Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Разъем Intro ISO-001 («папа»)Разъем Intro ISO-002 («мама»)

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что  в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

USB Bluetooth адаптер для автомобиля: прослушивание музыки с телефона

Так случилось, что у меня в машине, магнитола не оборудована Bluetooth. Конечно, можно подключать телефон к AUX входу, но во первых, это не слишком удобно (например, приходится выдергивать шнурок при входящем звонке), во вторых, современные гнезда для наушников у телефонов долго не живут.

И в очередной раз, когда мини-jack смартфона приказал долго жить, я озаботился вопросом выбора блютуз адаптера в машину. Сейчас подобного рода устройств огромное количество, и мне пришлось попробовать 3 варианта, пока я не нашел то, что нужно. Что бы сэкономить время людей, столкнувшихся с такой же проблемой — этот обзор.

Переходник AUX-USB

Это обычный кабель с разными штекерами на концах. Купить его можно там же, где и Mini Jack. Единственное, на что нужно смотреть, – порт USB. Он может быть разным:

  • Type A (USB 3.0, внутри окрашен в синий цвет) — его можно увидеть на проводах для подключения компьютерной мыши, клавиатуры, принтера, зарядных устройств.
  • Type В — ранее применялся для подсоединения принтеров, но сегодня практически не используется, уступив «место» вышеописанной разновидности.
  • Mini USB (USB 2.0) — более «мелкий» разъем, его можно увидеть, например, на цифровых фотоаппаратах, некоторых гаджетах.
  • Micro USB — стандартный разъем, используемый практически во всех мобильных телефонах.

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

  • провод длиной 40-50 см. — 3 шт.
  • разъём AUX с гнездом.

Алгоритм установки:

  1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
  2. Противоположные концы выводятся наружу.
  3. Гнездо AUX с тремя контактами крепится к проводам.
  4. На приборной панели или автомагнитола подготавливается место для разъёма.
  5. На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

  • невысокая стоимость;
  • лёгкость и безопасность использования;
  • эргономичность.

Широкий спектр назначений bluetooth переходника:

  • передача звука;
  • подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
  • организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки»

В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Как подключить магнитолу, если нет ACC провода?

Если АСС провода нет, а магнитолу подключить необходимо, можно предпринять один шаг: силовой провод соединить с АСС, что позволит пользоваться магнитолой без АСС провода, но в тоже время ГУ будет намного быстрее разряжать аккумулятор. Даже неработающая магнитола будет потреблять в разы больше энергии нежели при подключении с АСС проводом.

Внимание. При подключении ГУ в первый раз будьте предельно внимательны при соединении проводов и особое внимание стоит обратить на правильное соединение контактов

Любая ошибка, будь то плохая скрутка, короткое замыкание или неправильно соединенные контакты могут вывести из строя ваше устройство.

Как подключить свой смартфон к переходнику

Зачастую этот вопрос объясняется в инструкции к Bluetooth AUX-переходнику, но в китайских версиях инструкция может быть только с иероглифами либо отсутствовать вообще. Однако в большинстве случаев подключение производится по одинаковой схеме. Удержание кнопки включения после появления индикации переводит устройство в такой режим, в котором оно обнаруживается ближайшими гаджетами до того момента, пока один из них не будет синхронизирован с ним.

Если же этот совет не помог, то остается только попытаться найти информацию на русскоязычных форумах по коду модели вашего переходника. Если вы не уверены, что сможете разобраться с подключением, лучше подобрать еще до заказа такую модель, на которой, согласно отзывам пользователей, проблем с настройкой не возникает.

Подключаем через USB.

Итак, один из самых распространенных методов – это использование USB-разъема. Ни одна современная магнитола уже не выпускается без стандартного USB-выхода на панели.

Такой выход позволяет использовать в качестве носителя музыки обычную компьютерную флеш-карту. Но к нему можно запросто и подключить мобильный телефон через шнур подключения к компьютеру.

Такой шнур на одном конце имеет стандартный USB-штекер, а с другой – выход для подключения к смартфону.

Простые магнитолы не способны интегрироваться с телефоном, и в таком случае последний выступает только как носитель информации, то есть в качестве обычной флешки.

Для воспроизведения музыки достаточно подключить шнур к смартфону и к выходу магнитолы, а после в настройках телефона в пункте «USB-подключение» выбрать «Передача данных», после чего магнитола сможет считывать все музыкальные файлы. При этом управление музыкальными файлами будет осуществляться только с магнитолы.

Более современные магнитолы интегрируются с телефоном, позволяя управлять музыкой с обоих устройств. При этом возможен запуск приложений на смартфоне, к примеру, какой-то особый проигрыватель, и в таком случае будет выступать как обычный усилитель.

Подключение через USB-шнур – вполне удобное, оно позволяет управлять файлами непосредственно с магнитолы, к тому же многие смартфоны при таком соединении подзаряжаются, хоть и не так быстро, как от обычного зарядного устройства. И все же получается двойная выгода – и музыка звучит, и телефон хотя бы не разряжается от этого.

А недостатком такого соединения является наличие самого шнура, который придется протянуть к месту расположения телефона. Причем если шнур короткий, то придется каждый раз при звонке отсоединять шнур.

Через AUX.

Второй метод подключения смартфона к автомобильному магнитофону – через выход AUX.

Это, пожалуй, один из самых первых способов соединения магнитолы со сторонними носителями. Такие выходы имелись еще на кассетных авто проигрывателях, позволяя к ним подключать другие устройства.

Такой выход на панели магнитолы – это не что иное, как обычный круглый разъем на 3,5 мм, который на телефонах используется для подключения наушников. Так вот, в продаже свободно можно купить шнур, на концах которого установлены штекера на 3,5 мм.

И подключение такого шнура довольно простое – вставляем штекеры в смартфон и магнитолу, и можно слушать музыку. Но при таком подключении придется использовать проигрыватель телефона, и управлять музыкой тоже через него.

Магнитола в таком случае выступает только как усилитель, и ею можно будет регулировать только уровень громкости.

Это, пожалуй, самый простой способ соединения двух устройств. Недостатками же его являются все то же наличие шнура, неудобство управления, поскольку для переключения трека придется тянуться к телефону, а также неизбежная разрядка батареи.

Посредством Bluetooth.

Один из самых последних методов соединения между собой магнитолы и смартфона – это использование беспроводной связи Bluetooth.

Стоит отметить, что далеко не все автомобильные проигрывающие устройства поддерживают данный способ, он доступен по большей части только для мультимедийных систем с сенсорным дисплеем.

Поскольку соединение беспроводное, то никаких шнуров не понадобиться. Достаточно включить Bluetooth на смартфоне и мультимедийной системе, после чего произвести их сопряжение.

При этом происходит полная интеграция между устройствами, после чего смартфон можно положить и больше его не трогать. Управление файлами при этом будет осуществляться магнитолой.

Bluetooth – один из самых удобных способов подключить телефон к проигрывателю авто. При этом магнитола способна будет не только считывать музыку, но еще и видеофайлы.

Недостатком же Bluetooth является то, что далеко не все магнитолы поддерживают данное соединение, к тому же автоустройства могут не соединяться с некоторыми моделями телефоном.

При воспроизведении файлов больших размеров возможно «подвисание», но это все зависит от модулей Bluetooth в устройствах. И, естественно, такое соединение тоже будет расходовать заряд телефона.

Трансмиттеры

Последний способ – это использование всевозможных трансмиттеров, или, попросту говоря, – передатчиков. Видов их – большое количество и ниже рассмотрим только пару из них.

FM-трансмиттер к мобильным телефонам.

Интересным представителем таких устройств является FM-трансмиттер. Суть его работы очень проста – он получает данные от телефона, преобразует их в волны FM-диапазона, а радиоприемник автомагнитолы их получает.

Установка USB-адаптера

USB-адаптер — устройство, подключаемое напрямую к аудио-выходам автомагнитолы, оснащенное портом USB, что позволяет подключать флешку, мобильный телефон или другие гаджеты.

Самой магнитоле дополнительная настройка не требуется, но так как принцип работы основан на эмуляции работы CD-диска, то для того, чтобы магнитола могла видеть и воспроизводить записи с флешки, следует создать на ней папки c названиями, соответствующими формату проигрывания магнитолы: «CD1», «CD2», «CD3» и т.д. Сохранять файлы следует в папку под названием «CD7». Без создания папок с данными названиями магнитола не сможет обнаружить необходимые файловые записи.

Что можно подключить с его помощью

Практически любой электронный гаджет, имеющий соответствующий выход. Чаще всего, используя специальный провод aux, подключают:

  1. Мобильный телефон, смартфон с Android или иной операционной системой. Понадобится специальный провод-переходник. Тогда вы сможете прослушивать музыкальные композиции, записанные в памяти телефона, через качественную автомобильную аудиоаппаратуру.
  2. Компьютерный планшет.
  3. Аудиоплеер (в т. ч. МР3), работающий только с наушниками и не имеющий собственный динамик.
  4. Микрофон, если в магнитоле есть функция «караоке».
  5. Ноутбук.
  6. Старую аппаратуру аналогового типа, например, кассетный магнитофон.

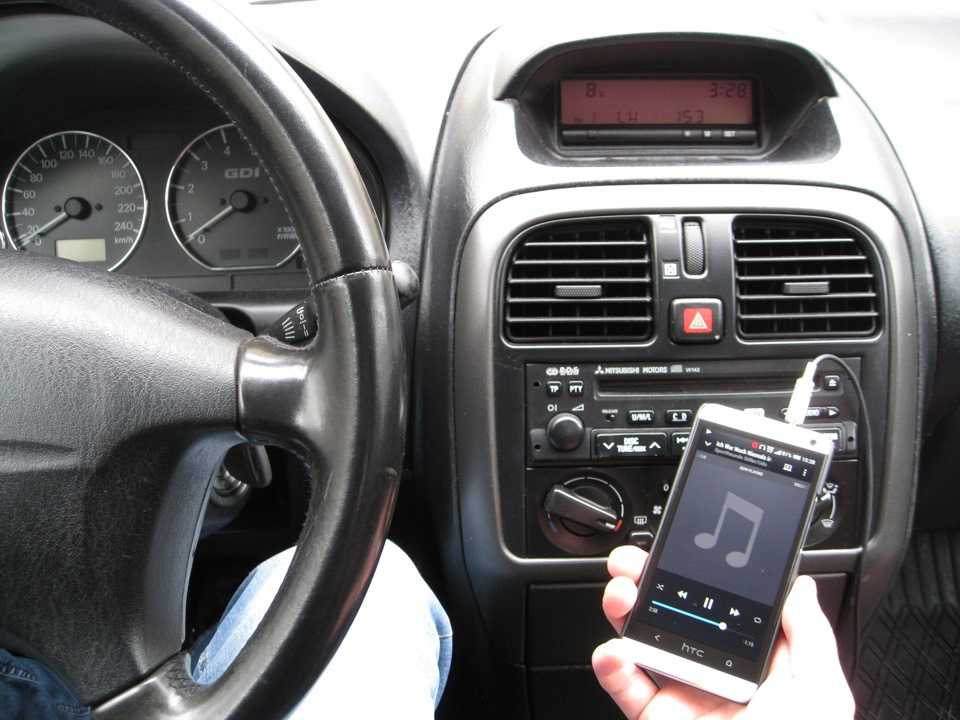

Телефон с кабелем АУКС, готовый к подключению

Особенности разъёма AUX

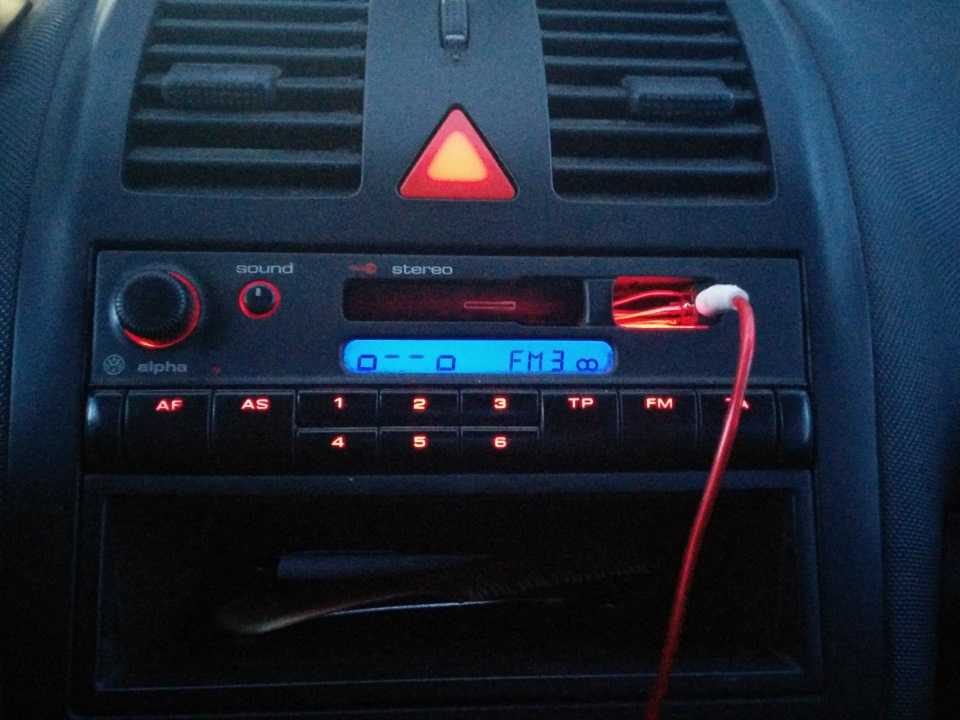

AUX вход на приборной панели автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.

Достоинства и недостатки наличия AUX-разъёма

По своей конфигурации это гнездо абсолютно ничем не отличается от разъёма TRS/TRRS, используемого для подключения наушников. Но в данном случае сигнал поступает не на подключаемое устройство, а в противоположном направлении – к автомагнитоле.

Так что наличие данного входа на вашей автомагнитоле (обычно он располагается на главной панели) позволяет использовать усилитель и колонки мультимедийной системы для воспроизведения звука с маломощных гаджетов, динамики которых не отличаются ни мощностью, ни качеством звучания.

Это и является основным преимуществом AUX-гнезда. Прикупив в ближайшем магазине аудиотехники всего один кабель, вы получите возможность подключить через AUX в машине большой спектр портативных устройств.

Необходимость приобретения переходника можно назвать основным недостатком этого входа, но зато вы получаете возможность многократно усилить звучание. Что же касается качества, то оно заведомо выше, чем в стандартных наушниках (мы не говорим о профессиональных моделях – они очень дороги и для бытовых целей не подходят). Но здесь нужно сделать небольшую оговорку. Дело в том, чnо большинство мобильных гаджетов, включая iPhone, iPad, смартфоны и планшеты изначально рассчитаны на работу именно с наушниками – в этом случае звуковой сигнал поступает в устройство воспроизведения в том же виде, в котором он хранится на цифровом носителе, то есть без искажений. Линейный вход является промежуточным звеном, поэтому здесь и дальше по контуру могут возникать незначительные искажения, характерные для аналоговых устройств. Но, повторимся, по сравнению с качеством звучания в наушниках – это небо и земля, к тому же наслаждаться качественной музыкой смогут все пассажиры, находящиеся в автомобиле.

Как подключить аукс к магнитоле своими руками

Материалы

  • плоская отвёртка (для снятия магнитолы);
  • паяльник с сопутствующим материалом;
  • провод с 3.5 джеком (можно использовать от старых нерабочих наушников). ;
  • мультиметр (для проверки).

Набор инструментов для работы

Подготовка автомагнитолы

  • извлекают все носители и демонтируют магнитолу;
  • в современных автомобилях сначала снимают пластиковую накладку, идущую по периметру. Обычно она крепится на парочке защёлок, которые легко отжимаются плоской отвёрткой. (Иногда бывает дополнительное крепление на винтах);

Откручивают болты под наклакой

ДЛя того чтоы работать с платой магнитолы плеера нужно отсоединить

Пайка входа

Для возможности регулирования звука средствами магнитолы сигнал надо подавать на входы усилителя. Если вы хотите управлять только с телефона — можно использовать выходы. В инструкции к магнитоле (или в сети) находят его распайку и припаивают провода.

  • красный — правый канал;
  • зелёный левый;
  • оставшийся общий провод и оплётку, если последняя есть, припаивают к корпусу платы.

Типовой вариант предусилителя

Вот так выглядит типовая схема усилителя. Жёлтым выделены нужные контакты. 1,2 — входы, 18–21 — выходы, 15 контакт (ниже 18) — земля. Таким образом, подав сигнал на ножки 1–2, средствами усилителя можно развести звук на четыре динамика. Он же занимается настройками басов, добавлением частоты и т.п.

Несколько фото, как осуществлена распайка в типовом джеке (3.5)

Если брали провод и штекер отдельно — на свободном конце собирают обычный 3.5 джек. Красный правый, зелёный левый, а оставшиеся подсоединить к корпусу штекера.

Проверка

  1. Для этого максимально уменьшают громкость на магнитоле (внешние источники имеют обыкновение «реветь»).
  2. Затем втыкают штекер в смартфон или плеер.
  3. Выбирают на нём любую аудиозапись.

Сборка

  • Устанавливают кассетник на место и собирают магнитолу.
  • Провод выводят в удобное место на торпеде (часто используют пепельницу, если нет курящих).

Собрав этот вариант, решают и проблему соединительного провода, которая возникает при желании использовать встроенный в магнитолу «AUX».

На видео показана установка гнезда «AUX «в автомобиле Ssang Yong.

Комментарии

Такое гнездо AUX у меня было ещё на дисковом CD-плеере, я к нему компьютерные колонки подключал и слушал музыку, как на маленьком магнитофоне.

А вот на машине использовать это гнездо на передней панели что-то в голову никак не приходило, хотя отлично понимал, чо это стандартный аудиовход. У меня в магнитоле есть Караоке, которым никогда не пользовался и думал только о том, что в эту дырку надо втыкать только микрофон, а ведь действительно, из гнезда проигрывателя через наушники выходит маломощный аудиосигнал, и на микрофоне выходит тоже маломощный аудиосигнал. Получается, что вместо микрофона можно спокойно использовать какой-нибудь аудиопроигрыватель.

Таким макаром можно даже советский катушечный магнитофон подключить, нужно только перепаять один джек и заменить его на стандартный советский штепсельный разём ШР-3(для моно) или ШР-5(для стерео, для моно тоже подойдёт), такие как на старых магнитофонах. Если мне память не изменяет, то средний контакт в этом разёме соответствует сигналу(на вашем рисунке он под номером 1); масса, это металлическое кольцо по кругу самого штекера(на рисунке под номером 2); а для стереосигнала там используется, кажется, любой из крайних контактов(на рисунке под номером 3). Будучи подростком такие шнуры делал для электрогитары.

Инструкция по подключению AUX

После того, как материнская плата магнитолы демонтирована, можно приступать к оборудованию ее AUX-выходом. На этом этапе автовладельцу понадобится паяльник, набор для пайки и небольшие знания радиоэлектроники.

  1. На материнской плате необходимо найти точки с отметками RCH (правый канал) и LCH (левый канал). Эти точки являются каналами стерео выхода из проигрывателя на плату.
  2. К точкам каналов нужно припаять провода от наушников, предварительно сняв с них изоляцию с помощью ножа. Зеленый припаять нужно припаять к левому каналу, красный — к правому. Общий провод нужно заземлить, припаяв к корпусу платы (или к точке GND). Так как провода тонкие, то понадобится маломощный паяльник с тонким жалом, а также паяльная лупа.
  3. Припаянные провода нужно дополнительно изолировать термоусадочной трубкой.

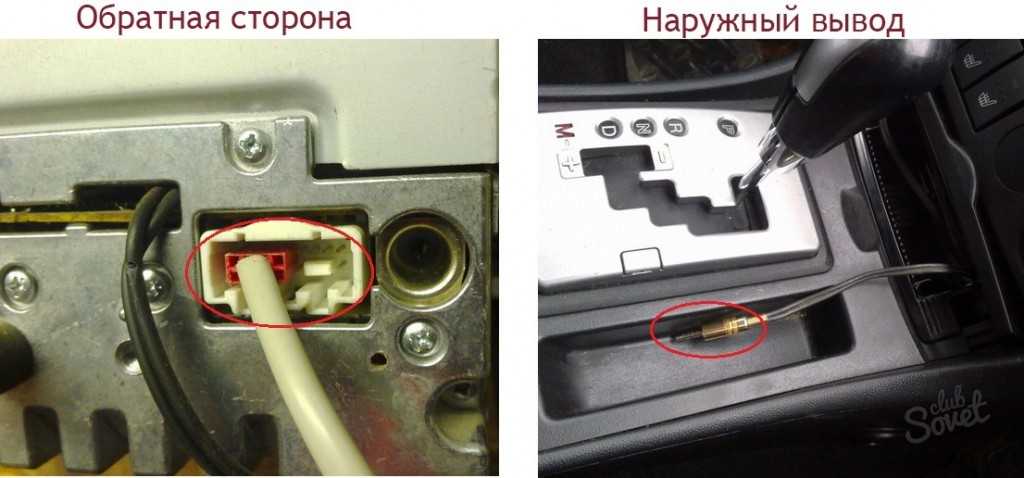

  4. Затем нужно вывести припаянные провода из корпуса магнитолы на переднюю панель автомобиля. Для этого можно просверлить отверстие в боковой стенке магнитолы. Вывод проводов с уже подсоединенным штекером можно оборудовать в пепельнице.
  5. После этого нужно собрать магнитолу в обратном порядке.

После оборудования магнитолы AUX-выходом необходимо проверить ее работоспособность. Сначала следует включить радио, чтобы проверить работу динамиков в штатном режиме, затем следует проверить проигрыватель кассет или CD-дисков.

Затем через AUX-выход следует подключить MP3 плеер или смартфон и выбрать любую композицию. На магнитоле нужно выбрать режим проигрывания «Кассета» или «CD-диск». При подключении AUX-выхода сигнал с проигрывателя должен заглушаться сигналом с внешнего устройства.

Оборудование магнитолы AUX-выходом — не единственный способ подключения смартфона или плеера к автомагнитоле. В качестве альтернативы можно использовать AUX-Bluetooth адаптер. Его плюсами являются отсутствие проводов в салоне и расширенные возможности по управлению магнитолой с помощью голосового управления или кнопок на самом устройстве. Минусом можно назвать стоимость адаптера и необходимость в его подзарядке.

Как подключить аукс к магнитоле своими руками

Материалы

  • плоская отвёртка (для снятия магнитолы);
  • паяльник с сопутствующим материалом;
  • провод с 3.5 джеком (можно использовать от старых нерабочих наушников). ;
  • мультиметр (для проверки).

Набор инструментов для работы

Отвёртка с плоским жалом Паяльник Провод со штекером Мультиметр

Подготовка автомагнитолы

  • извлекают все носители и демонтируют магнитолу;
  • в современных автомобилях сначала снимают пластиковую накладку, идущую по периметру. Обычно она крепится на парочке защёлок, которые легко отжимаются плоской отвёрткой. (Иногда бывает дополнительное крепление на винтах);

    Откручивают болты под наклакой

  • отсоединяют и убирают в сторону кассетный блок или проигрыватель;

    ДЛя того чтоы работать с платой магнитолы плеера нужно отсоединить

  • впоследствии их можно вернуть на место.

Пайка входа

Для возможности регулирования звука средствами магнитолы сигнал надо подавать на входы усилителя. Если вы хотите управлять только с телефона — можно использовать выходы. В инструкции к магнитоле (или в сети) находят его распайку и припаивают провода.

  • красный — правый канал;
  • зелёный левый;
  • оставшийся общий провод и оплётку, если последняя есть, припаивают к корпусу платы.

Типовой вариант предусилителя

Вот так выглядит типовая схема усилителя. Жёлтым выделены нужные контакты. 1,2 — входы, 18–21 — выходы, 15 контакт (ниже 18) — земля. Таким образом, подав сигнал на ножки 1–2, средствами усилителя можно развести звук на четыре динамика. Он же занимается настройками басов, добавлением частоты и т.п.

Несколько фото, как осуществлена распайка в типовом джеке (3.5)

джек без кожуха Подключение каналов к джеку Все в сборе Красный-правый, зелёный-левый. остальные земля

Если брали провод и штекер отдельно — на свободном конце собирают обычный 3.5 джек. Красный правый, зелёный левый, а оставшиеся подсоединить к корпусу штекера.

Проверка

  1. Для этого максимально уменьшают громкость на магнитоле (внешние источники имеют обыкновение «реветь»).
  2. Затем втыкают штекер в смартфон или плеер.
  3. Выбирают на нём любую аудиозапись.

Сборка

  • Устанавливают кассетник на место и собирают магнитолу.
  • Провод выводят в удобное место на торпеде (часто используют пепельницу, если нет курящих).

Собрав этот вариант, решают и проблему соединительного провода, которая возникает при желании использовать встроенный в магнитолу «AUX».

Рекомендации по выбору

При покупке любого девайса надо проверять качество сборки и избегать слишком дешёвых моделей — гаджет за 90 рублей вряд ли покажет себя надёжным адаптером с хорошим качеством звука.

Неплохой блютуз адаптер для автомагнитолы AUX с минимумом функций будет стоить 400-600 рублей, в моделях за 1500-2000 будет также предложен к расширенному функционалу и интересный дизайн.

При выборе конкретной модели надо проверить ряд характеристик:

  • Версия блютуз. Версия 2.1 обеспечит звук на уровне радио (высокие и низкие частоты будут обрезаны), чуть лучше обстоят дела с v3, однако эта версия отличается повышенным энергопотреблением. Если качество музыки в машине является приоритетным, тогда не стоит смотреть модели с блютузом версии ниже 4.0.
  • Поддержка кодека AptX будет дополнительным гарантом хорошего звучания, но стоит помнить, что этот кодек должен поддерживаться и передающим устройством (телефоном).
  • Дополнительный порт, удлинитель, держатель, переходник — bluetooth AUX передатчик сможет работать и без них, но удобство эксплуатации в машине они могут обеспечить.
  • Опцию hands free имеет смысл рассматривать только в дорогих моделях, но даже в этом случае не приходиться говорить об удобстве— единственная кнопка на корпусе не оставляет простора для решений. В бюджетных моделях громкая связь может превратиться в проблему из-за низкой чувствительности микрофона: не слишком удобно вести машину, пытаясь докричаться до девайса.
  • Решив, где будет расположен девайс, надо определиться с удобным источником питания, это может быть USB (подключение к магнитоле или power bank) или розетка прикуривателя. Чтобы избежать разочарования лучше заранее обдумать место подключения и расположение проводов питания.

Среди проверенных производителей USB bluetooth AUX адаптеров для автомагнитолы — Quantoom, Logitech, Quantoom; ценник на такие модели начинается от 800 рублей. Среди бюджетных моделей пользуется спросом аудио адаптер bluetooth AUX 3 5 мм Car Kit: цена на Aliexpress 2,5-3$.

Для девайса bluetooth AUX отзывы скорее положительные — пользователи отмечают возможность избавиться от проводов и необходимости обновлять плейлист на флешке. Но это устройство не подойдёт тем, кто слушает музыку в машине 5-10 минут в день: суеты с включением будет больше, чем аудио.

Современные тенденции поощряют развитие беспроводных способов подключения какой бы то ни было техники. Новые гаджеты выходят с минимальным количеством разъёмов, даже зарядка стала уже беспроводной. На этой волне хочется максимально избавиться от лишних проводов и шнуров. Но что делать, если вашему автомобилю уже несколько лет, вы хотите прослушивать музыку без болтающихся возле коробки передач шнуров к телефону, а магнитола не поддерживает беспроводное подключение аудиоустройств? На помощь может прийти Bluetooth AUX-переходник. В статье мы рассмотрим их различные варианты и способы подключения.

Как подключить и как слушать?

Итак, вы купили FM-адаптер, распаковали, принесли в машину. Теперь давайте разбираться, как с его помощью слушать музыку в машине через прикуриватель. В комплекте с прибором должна идти инструкция и AUX-шнур. Если последнего нет, его нужно приобрести отдельно.

  1. Если планируете слушать музыку с телефона, гаджет подключают к адаптеру по Bluetooth (при наличии встроенного модуля), или через AUX;
  2. Если хотите слушать треки с флешки, ее втыкают прямо в трансмиттер в соответствующее гнездо.

Рассмотрим, как подключить музыку в машине через прикуриватель пошагово:

  • Вставьте FM-модулятор в прикуриватель, включите его;
  • Подсоедините к нему носитель (телефон или флешку);
  • На экране трансмиттера выберите частоту (не перекликающуюся с популярными радиостанциями, иначе будут помехи);
  • Запустите воспроизведение музыки на носителе;
  • Включите автомагнитолу и начните поиск станций. Как только приемник обнаружит нужную волну, сохраните ее. Действия аналогичны настройке радио;
  • Теперь вы можете слушать свои аудио-файлы через радиоприемник.

Теперь вы знаете, как включить музыку в машине через прикуриватель. Отметим, такая передача немного ухудшает качество воспроизведение, но всегда можно настроить звук на магнитоле. Среди других минусов — разрядка телефона. Если учесть, что прикуриватель занят, автомобильную зарядку использовать не получится. Придется возить в машине съемную батарею или покупать специальный переходник для прикуривателя. Управление воспроизведением осуществляется через телефон, что сильно отвлекает водителя от руля. Магнитола же, лишь позволяет регулировать уровень громкости. Впрочем, если купите дорогой FM-адаптер с Блютузом, можно будет принимать входящие звонки через гарнитуру. Следовательно, отсюда вытекает еще один минус — стоимость устройства, которая прямо пропорциональна его функциональности.

Зато, подключение абсолютно несложное и очень быстрое. С помощью FM-модулятора можно слушать любимые треки даже на самой старой магнитоле, которой не подходит ни один другой способ. Зачастую, адаптер для машины в прикуриватель для музыки — это единственная доступная по стоимости альтернатива полной замене автомагнитолы.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0.5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;
  • нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Пошаговая инструкция по изготовлению aux кабеля для автомагнитолы и как его подключить через прикуриватель

Что такое АСС на магнитоле и как правильно подключить

Зарегистрирован: 26.09.2008Сообщения: 21

Куда привязать ACC (красный) кабель питания магнитолы?

Последующие темы с «глупыми» названиями будут просто удаляться. Название исправил. Квазар

АндриК на Окуле

Зарегистрирован: 02.08.2007Сообщения: 3377Откуда: Таганрог 61 «ОКулА» Vmax 168,3км/ч

К «+» АКБ!

Зарегистрирован: 15.02.2008Сообщения: 445Откуда: Казань. Авто: Ока 111130 2006г-млечка

Зарегистрирован: 26.09.2008Сообщения: 21

ALPINE Искал. Не нашел.

АндриК на Окуле На него должно подаваться +12 при включенном зажигании.

Зарегистрирован: 28.07.2006Сообщения: 1183Откуда: Москванжелес

ALPINE Искал. Не нашел.

АндриК на Окуле На него должно подаваться +12 при включенном зажигании.

Зарегистрирован: 26.09.2008Сообщения: 21

Зарегистрирован: 29.06.2007Сообщения: 16380Откуда: мск-СВАО. Ока 0.75, Daihatsu Mira 0.66, Toyota LiteAce 2,2TD

Зарегистрирован: 26.09.2008Сообщения: 21

Зарегистрирован: 14.08.2007Сообщения: 4697Откуда: Свярдловска область

Если чуть-чуть постараться, и сменить стоковую (очень рекомендую это сделать, как — в форуме на раз обсуждалось) на волговскую 3110, то. появляется 3 подолнительных выхода (проводок просто прокинуть на допоборудование.

К нему то и прицепляем магнитолу. Через пред (на 15-20А). Хочем — делаем пред работающим от замка (не мой вариант!), хочем — на постоянку.

Зарегистрирован: 26.11.2007Сообщения: 1646Откуда: г.Муром, MB A140 Classic, ML320

голоса

Рейтинг статьи

Что такое AUX-выход на магнитоле?

Итак, что такое AUX, как его сделать и подключить? Для начала разберемся в понятии. AUX представляет собой вход, предназначенный для подключения источника аудиосигнала. Это может быть обычный МП3-плеер, мобильный телефон, планшет, подключенный через соответствующий кабель. По сути, при подключении плеера водитель сможет прослушивать аудиозаписи через автомагнитолу, как через усилитель.

Подключение МП3-плеера к автомагнитоле через AUX-вход

В этом случае на линейный вход будет поступать импульс с амплитудой, которая находится в рамках параметров от 0.5 до 1 вольта. Любые девайсы для воспроизведения аудио, которые оборудованы соответствующим выходом, могут выдавать подобный импульс. Что касается именно выхода, то он обычно маркируется как AUX OUT или CD OUТ (что встречается значительно реже).

На сегодняшний день многие автолюбители используют специальные тюнеры, которые подключаются через прикуриватель, и позволяющие слушать музыку через flash-накопитель. При этом эти люди утверждают, что тюнер, подключенный через прикуриватель, является отличной альтернативой подключению плеера через AUX. Мы хотим сразу же сказать, что качество воспроизведения аудиофайлов принципиально отличается — подключите сами и вы это поймете. При правильном подключении AUX-выход будет выдавать намного более качественный звук, чем обычный китайский тюнер.

Подключенный носитель информации к автомагнитоле

Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Разъем Intro ISO-001 («папа»)Разъем Intro ISO-002 («мама»)

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что  в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

USB Bluetooth адаптер для автомобиля: прослушивание музыки с телефона

Так случилось, что у меня в машине, магнитола не оборудована Bluetooth. Конечно, можно подключать телефон к AUX входу, но во первых, это не слишком удобно (например, приходится выдергивать шнурок при входящем звонке), во вторых, современные гнезда для наушников у телефонов долго не живут.

И в очередной раз, когда мини-jack смартфона приказал долго жить, я озаботился вопросом выбора блютуз адаптера в машину. Сейчас подобного рода устройств огромное количество, и мне пришлось попробовать 3 варианта, пока я не нашел то, что нужно. Что бы сэкономить время людей, столкнувшихся с такой же проблемой — этот обзор.

Переходник AUX-USB

Это обычный кабель с разными штекерами на концах. Купить его можно там же, где и Mini Jack. Единственное, на что нужно смотреть, – порт USB. Он может быть разным:

  • Type A (USB 3.0, внутри окрашен в синий цвет) — его можно увидеть на проводах для подключения компьютерной мыши, клавиатуры, принтера, зарядных устройств.
  • Type В — ранее применялся для подсоединения принтеров, но сегодня практически не используется, уступив «место» вышеописанной разновидности.
  • Mini USB (USB 2.0) — более «мелкий» разъем, его можно увидеть, например, на цифровых фотоаппаратах, некоторых гаджетах.
  • Micro USB — стандартный разъем, используемый практически во всех мобильных телефонах.

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

  • провод длиной 40-50 см. — 3 шт.
  • разъём AUX с гнездом.

Алгоритм установки:

  1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
  2. Противоположные концы выводятся наружу.
  3. Гнездо AUX с тремя контактами крепится к проводам.
  4. На приборной панели или автомагнитола подготавливается место для разъёма.
  5. На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

  • невысокая стоимость;
  • лёгкость и безопасность использования;
  • эргономичность.

Широкий спектр назначений bluetooth переходника:

  • передача звука;
  • подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
  • организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки»

В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Как подключить магнитолу, если нет ACC провода?

Если АСС провода нет, а магнитолу подключить необходимо, можно предпринять один шаг: силовой провод соединить с АСС, что позволит пользоваться магнитолой без АСС провода, но в тоже время ГУ будет намного быстрее разряжать аккумулятор. Даже неработающая магнитола будет потреблять в разы больше энергии нежели при подключении с АСС проводом.

Внимание. При подключении ГУ в первый раз будьте предельно внимательны при соединении проводов и особое внимание стоит обратить на правильное соединение контактов

Любая ошибка, будь то плохая скрутка, короткое замыкание или неправильно соединенные контакты могут вывести из строя ваше устройство.

Как подключить свой смартфон к переходнику

Зачастую этот вопрос объясняется в инструкции к Bluetooth AUX-переходнику, но в китайских версиях инструкция может быть только с иероглифами либо отсутствовать вообще. Однако в большинстве случаев подключение производится по одинаковой схеме. Удержание кнопки включения после появления индикации переводит устройство в такой режим, в котором оно обнаруживается ближайшими гаджетами до того момента, пока один из них не будет синхронизирован с ним.

Если же этот совет не помог, то остается только попытаться найти информацию на русскоязычных форумах по коду модели вашего переходника. Если вы не уверены, что сможете разобраться с подключением, лучше подобрать еще до заказа такую модель, на которой, согласно отзывам пользователей, проблем с настройкой не возникает.

Подключаем через USB.

Итак, один из самых распространенных методов – это использование USB-разъема. Ни одна современная магнитола уже не выпускается без стандартного USB-выхода на панели.

Такой выход позволяет использовать в качестве носителя музыки обычную компьютерную флеш-карту. Но к нему можно запросто и подключить мобильный телефон через шнур подключения к компьютеру.

Такой шнур на одном конце имеет стандартный USB-штекер, а с другой – выход для подключения к смартфону.

Простые магнитолы не способны интегрироваться с телефоном, и в таком случае последний выступает только как носитель информации, то есть в качестве обычной флешки.

Для воспроизведения музыки достаточно подключить шнур к смартфону и к выходу магнитолы, а после в настройках телефона в пункте «USB-подключение» выбрать «Передача данных», после чего магнитола сможет считывать все музыкальные файлы. При этом управление музыкальными файлами будет осуществляться только с магнитолы.

Более современные магнитолы интегрируются с телефоном, позволяя управлять музыкой с обоих устройств. При этом возможен запуск приложений на смартфоне, к примеру, какой-то особый проигрыватель, и в таком случае будет выступать как обычный усилитель.

Подключение через USB-шнур – вполне удобное, оно позволяет управлять файлами непосредственно с магнитолы, к тому же многие смартфоны при таком соединении подзаряжаются, хоть и не так быстро, как от обычного зарядного устройства. И все же получается двойная выгода – и музыка звучит, и телефон хотя бы не разряжается от этого.

А недостатком такого соединения является наличие самого шнура, который придется протянуть к месту расположения телефона. Причем если шнур короткий, то придется каждый раз при звонке отсоединять шнур.

Через AUX.

Второй метод подключения смартфона к автомобильному магнитофону – через выход AUX.

Это, пожалуй, один из самых первых способов соединения магнитолы со сторонними носителями. Такие выходы имелись еще на кассетных авто проигрывателях, позволяя к ним подключать другие устройства.

Такой выход на панели магнитолы – это не что иное, как обычный круглый разъем на 3,5 мм, который на телефонах используется для подключения наушников. Так вот, в продаже свободно можно купить шнур, на концах которого установлены штекера на 3,5 мм.

И подключение такого шнура довольно простое – вставляем штекеры в смартфон и магнитолу, и можно слушать музыку. Но при таком подключении придется использовать проигрыватель телефона, и управлять музыкой тоже через него.

Магнитола в таком случае выступает только как усилитель, и ею можно будет регулировать только уровень громкости.

Это, пожалуй, самый простой способ соединения двух устройств. Недостатками же его являются все то же наличие шнура, неудобство управления, поскольку для переключения трека придется тянуться к телефону, а также неизбежная разрядка батареи.

Посредством Bluetooth.

Один из самых последних методов соединения между собой магнитолы и смартфона – это использование беспроводной связи Bluetooth.

Стоит отметить, что далеко не все автомобильные проигрывающие устройства поддерживают данный способ, он доступен по большей части только для мультимедийных систем с сенсорным дисплеем.

Поскольку соединение беспроводное, то никаких шнуров не понадобиться. Достаточно включить Bluetooth на смартфоне и мультимедийной системе, после чего произвести их сопряжение.

При этом происходит полная интеграция между устройствами, после чего смартфон можно положить и больше его не трогать. Управление файлами при этом будет осуществляться магнитолой.

Bluetooth – один из самых удобных способов подключить телефон к проигрывателю авто. При этом магнитола способна будет не только считывать музыку, но еще и видеофайлы.

Недостатком же Bluetooth является то, что далеко не все магнитолы поддерживают данное соединение, к тому же автоустройства могут не соединяться с некоторыми моделями телефоном.

При воспроизведении файлов больших размеров возможно «подвисание», но это все зависит от модулей Bluetooth в устройствах. И, естественно, такое соединение тоже будет расходовать заряд телефона.

Трансмиттеры

Последний способ – это использование всевозможных трансмиттеров, или, попросту говоря, – передатчиков. Видов их – большое количество и ниже рассмотрим только пару из них.

FM-трансмиттер к мобильным телефонам.

Интересным представителем таких устройств является FM-трансмиттер. Суть его работы очень проста – он получает данные от телефона, преобразует их в волны FM-диапазона, а радиоприемник автомагнитолы их получает.

Установка USB-адаптера

USB-адаптер — устройство, подключаемое напрямую к аудио-выходам автомагнитолы, оснащенное портом USB, что позволяет подключать флешку, мобильный телефон или другие гаджеты.

Самой магнитоле дополнительная настройка не требуется, но так как принцип работы основан на эмуляции работы CD-диска, то для того, чтобы магнитола могла видеть и воспроизводить записи с флешки, следует создать на ней папки c названиями, соответствующими формату проигрывания магнитолы: «CD1», «CD2», «CD3» и т.д. Сохранять файлы следует в папку под названием «CD7». Без создания папок с данными названиями магнитола не сможет обнаружить необходимые файловые записи.

Что можно подключить с его помощью

Практически любой электронный гаджет, имеющий соответствующий выход. Чаще всего, используя специальный провод aux, подключают:

  1. Мобильный телефон, смартфон с Android или иной операционной системой. Понадобится специальный провод-переходник. Тогда вы сможете прослушивать музыкальные композиции, записанные в памяти телефона, через качественную автомобильную аудиоаппаратуру.
  2. Компьютерный планшет.
  3. Аудиоплеер (в т. ч. МР3), работающий только с наушниками и не имеющий собственный динамик.
  4. Микрофон, если в магнитоле есть функция «караоке».
  5. Ноутбук.
  6. Старую аппаратуру аналогового типа, например, кассетный магнитофон.

Телефон с кабелем АУКС, готовый к подключению

Особенности разъёма AUX

AUX вход на приборной панели автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.

Достоинства и недостатки наличия AUX-разъёма

По своей конфигурации это гнездо абсолютно ничем не отличается от разъёма TRS/TRRS, используемого для подключения наушников. Но в данном случае сигнал поступает не на подключаемое устройство, а в противоположном направлении – к автомагнитоле.

Так что наличие данного входа на вашей автомагнитоле (обычно он располагается на главной панели) позволяет использовать усилитель и колонки мультимедийной системы для воспроизведения звука с маломощных гаджетов, динамики которых не отличаются ни мощностью, ни качеством звучания.

Это и является основным преимуществом AUX-гнезда. Прикупив в ближайшем магазине аудиотехники всего один кабель, вы получите возможность подключить через AUX в машине большой спектр портативных устройств.

Необходимость приобретения переходника можно назвать основным недостатком этого входа, но зато вы получаете возможность многократно усилить звучание. Что же касается качества, то оно заведомо выше, чем в стандартных наушниках (мы не говорим о профессиональных моделях – они очень дороги и для бытовых целей не подходят). Но здесь нужно сделать небольшую оговорку. Дело в том, чnо большинство мобильных гаджетов, включая iPhone, iPad, смартфоны и планшеты изначально рассчитаны на работу именно с наушниками – в этом случае звуковой сигнал поступает в устройство воспроизведения в том же виде, в котором он хранится на цифровом носителе, то есть без искажений. Линейный вход является промежуточным звеном, поэтому здесь и дальше по контуру могут возникать незначительные искажения, характерные для аналоговых устройств. Но, повторимся, по сравнению с качеством звучания в наушниках – это небо и земля, к тому же наслаждаться качественной музыкой смогут все пассажиры, находящиеся в автомобиле.

Как подключить аукс к магнитоле своими руками

Материалы

  • плоская отвёртка (для снятия магнитолы);
  • паяльник с сопутствующим материалом;
  • провод с 3.5 джеком (можно использовать от старых нерабочих наушников). ;
  • мультиметр (для проверки).

Набор инструментов для работы

Подготовка автомагнитолы

  • извлекают все носители и демонтируют магнитолу;
  • в современных автомобилях сначала снимают пластиковую накладку, идущую по периметру. Обычно она крепится на парочке защёлок, которые легко отжимаются плоской отвёрткой. (Иногда бывает дополнительное крепление на винтах);

Откручивают болты под наклакой

ДЛя того чтоы работать с платой магнитолы плеера нужно отсоединить

Пайка входа

Для возможности регулирования звука средствами магнитолы сигнал надо подавать на входы усилителя. Если вы хотите управлять только с телефона — можно использовать выходы. В инструкции к магнитоле (или в сети) находят его распайку и припаивают провода.

  • красный — правый канал;
  • зелёный левый;
  • оставшийся общий провод и оплётку, если последняя есть, припаивают к корпусу платы.

Типовой вариант предусилителя

Вот так выглядит типовая схема усилителя. Жёлтым выделены нужные контакты. 1,2 — входы, 18–21 — выходы, 15 контакт (ниже 18) — земля. Таким образом, подав сигнал на ножки 1–2, средствами усилителя можно развести звук на четыре динамика. Он же занимается настройками басов, добавлением частоты и т.п.

Несколько фото, как осуществлена распайка в типовом джеке (3.5)

Если брали провод и штекер отдельно — на свободном конце собирают обычный 3.5 джек. Красный правый, зелёный левый, а оставшиеся подсоединить к корпусу штекера.

Проверка

  1. Для этого максимально уменьшают громкость на магнитоле (внешние источники имеют обыкновение «реветь»).
  2. Затем втыкают штекер в смартфон или плеер.
  3. Выбирают на нём любую аудиозапись.

Сборка

  • Устанавливают кассетник на место и собирают магнитолу.
  • Провод выводят в удобное место на торпеде (часто используют пепельницу, если нет курящих).

Собрав этот вариант, решают и проблему соединительного провода, которая возникает при желании использовать встроенный в магнитолу «AUX».

На видео показана установка гнезда «AUX «в автомобиле Ssang Yong.

Комментарии

Такое гнездо AUX у меня было ещё на дисковом CD-плеере, я к нему компьютерные колонки подключал и слушал музыку, как на маленьком магнитофоне.

А вот на машине использовать это гнездо на передней панели что-то в голову никак не приходило, хотя отлично понимал, чо это стандартный аудиовход. У меня в магнитоле есть Караоке, которым никогда не пользовался и думал только о том, что в эту дырку надо втыкать только микрофон, а ведь действительно, из гнезда проигрывателя через наушники выходит маломощный аудиосигнал, и на микрофоне выходит тоже маломощный аудиосигнал. Получается, что вместо микрофона можно спокойно использовать какой-нибудь аудиопроигрыватель.

Таким макаром можно даже советский катушечный магнитофон подключить, нужно только перепаять один джек и заменить его на стандартный советский штепсельный разём ШР-3(для моно) или ШР-5(для стерео, для моно тоже подойдёт), такие как на старых магнитофонах. Если мне память не изменяет, то средний контакт в этом разёме соответствует сигналу(на вашем рисунке он под номером 1); масса, это металлическое кольцо по кругу самого штекера(на рисунке под номером 2); а для стереосигнала там используется, кажется, любой из крайних контактов(на рисунке под номером 3). Будучи подростком такие шнуры делал для электрогитары.

Инструкция по подключению AUX

После того, как материнская плата магнитолы демонтирована, можно приступать к оборудованию ее AUX-выходом. На этом этапе автовладельцу понадобится паяльник, набор для пайки и небольшие знания радиоэлектроники.

  1. На материнской плате необходимо найти точки с отметками RCH (правый канал) и LCH (левый канал). Эти точки являются каналами стерео выхода из проигрывателя на плату.
  2. К точкам каналов нужно припаять провода от наушников, предварительно сняв с них изоляцию с помощью ножа. Зеленый припаять нужно припаять к левому каналу, красный — к правому. Общий провод нужно заземлить, припаяв к корпусу платы (или к точке GND). Так как провода тонкие, то понадобится маломощный паяльник с тонким жалом, а также паяльная лупа.
  3. Припаянные провода нужно дополнительно изолировать термоусадочной трубкой.
  4. Затем нужно вывести припаянные провода из корпуса магнитолы на переднюю панель автомобиля. Для этого можно просверлить отверстие в боковой стенке магнитолы. Вывод проводов с уже подсоединенным штекером можно оборудовать в пепельнице.
  5. После этого нужно собрать магнитолу в обратном порядке.

После оборудования магнитолы AUX-выходом необходимо проверить ее работоспособность. Сначала следует включить радио, чтобы проверить работу динамиков в штатном режиме, затем следует проверить проигрыватель кассет или CD-дисков.

Затем через AUX-выход следует подключить MP3 плеер или смартфон и выбрать любую композицию. На магнитоле нужно выбрать режим проигрывания «Кассета» или «CD-диск». При подключении AUX-выхода сигнал с проигрывателя должен заглушаться сигналом с внешнего устройства.

Оборудование магнитолы AUX-выходом — не единственный способ подключения смартфона или плеера к автомагнитоле. В качестве альтернативы можно использовать AUX-Bluetooth адаптер. Его плюсами являются отсутствие проводов в салоне и расширенные возможности по управлению магнитолой с помощью голосового управления или кнопок на самом устройстве. Минусом можно назвать стоимость адаптера и необходимость в его подзарядке.

Как подключить аукс к магнитоле своими руками

Материалы

  • плоская отвёртка (для снятия магнитолы);
  • паяльник с сопутствующим материалом;
  • провод с 3.5 джеком (можно использовать от старых нерабочих наушников). ;
  • мультиметр (для проверки).

Набор инструментов для работы

Отвёртка с плоским жалом Паяльник Провод со штекером Мультиметр

Подготовка автомагнитолы

  • извлекают все носители и демонтируют магнитолу;
  • в современных автомобилях сначала снимают пластиковую накладку, идущую по периметру. Обычно она крепится на парочке защёлок, которые легко отжимаются плоской отвёрткой. (Иногда бывает дополнительное крепление на винтах);

    Откручивают болты под наклакой

  • отсоединяют и убирают в сторону кассетный блок или проигрыватель;

    ДЛя того чтоы работать с платой магнитолы плеера нужно отсоединить

  • впоследствии их можно вернуть на место.

Пайка входа

Для возможности регулирования звука средствами магнитолы сигнал надо подавать на входы усилителя. Если вы хотите управлять только с телефона — можно использовать выходы. В инструкции к магнитоле (или в сети) находят его распайку и припаивают провода.

  • красный — правый канал;
  • зелёный левый;
  • оставшийся общий провод и оплётку, если последняя есть, припаивают к корпусу платы.

Типовой вариант предусилителя

Вот так выглядит типовая схема усилителя. Жёлтым выделены нужные контакты. 1,2 — входы, 18–21 — выходы, 15 контакт (ниже 18) — земля. Таким образом, подав сигнал на ножки 1–2, средствами усилителя можно развести звук на четыре динамика. Он же занимается настройками басов, добавлением частоты и т.п.

Несколько фото, как осуществлена распайка в типовом джеке (3.5)

джек без кожуха Подключение каналов к джеку Все в сборе Красный-правый, зелёный-левый. остальные земля

Если брали провод и штекер отдельно — на свободном конце собирают обычный 3.5 джек. Красный правый, зелёный левый, а оставшиеся подсоединить к корпусу штекера.

Проверка

  1. Для этого максимально уменьшают громкость на магнитоле (внешние источники имеют обыкновение «реветь»).
  2. Затем втыкают штекер в смартфон или плеер.
  3. Выбирают на нём любую аудиозапись.

Сборка

  • Устанавливают кассетник на место и собирают магнитолу.
  • Провод выводят в удобное место на торпеде (часто используют пепельницу, если нет курящих).

Собрав этот вариант, решают и проблему соединительного провода, которая возникает при желании использовать встроенный в магнитолу «AUX».

Рекомендации по выбору

При покупке любого девайса надо проверять качество сборки и избегать слишком дешёвых моделей — гаджет за 90 рублей вряд ли покажет себя надёжным адаптером с хорошим качеством звука.

Неплохой блютуз адаптер для автомагнитолы AUX с минимумом функций будет стоить 400-600 рублей, в моделях за 1500-2000 будет также предложен к расширенному функционалу и интересный дизайн.

При выборе конкретной модели надо проверить ряд характеристик:

  • Версия блютуз. Версия 2.1 обеспечит звук на уровне радио (высокие и низкие частоты будут обрезаны), чуть лучше обстоят дела с v3, однако эта версия отличается повышенным энергопотреблением. Если качество музыки в машине является приоритетным, тогда не стоит смотреть модели с блютузом версии ниже 4.0.
  • Поддержка кодека AptX будет дополнительным гарантом хорошего звучания, но стоит помнить, что этот кодек должен поддерживаться и передающим устройством (телефоном).
  • Дополнительный порт, удлинитель, держатель, переходник — bluetooth AUX передатчик сможет работать и без них, но удобство эксплуатации в машине они могут обеспечить.
  • Опцию hands free имеет смысл рассматривать только в дорогих моделях, но даже в этом случае не приходиться говорить об удобстве— единственная кнопка на корпусе не оставляет простора для решений. В бюджетных моделях громкая связь может превратиться в проблему из-за низкой чувствительности микрофона: не слишком удобно вести машину, пытаясь докричаться до девайса.
  • Решив, где будет расположен девайс, надо определиться с удобным источником питания, это может быть USB (подключение к магнитоле или power bank) или розетка прикуривателя. Чтобы избежать разочарования лучше заранее обдумать место подключения и расположение проводов питания.

Среди проверенных производителей USB bluetooth AUX адаптеров для автомагнитолы — Quantoom, Logitech, Quantoom; ценник на такие модели начинается от 800 рублей. Среди бюджетных моделей пользуется спросом аудио адаптер bluetooth AUX 3 5 мм Car Kit: цена на Aliexpress 2,5-3$.

Для девайса bluetooth AUX отзывы скорее положительные — пользователи отмечают возможность избавиться от проводов и необходимости обновлять плейлист на флешке. Но это устройство не подойдёт тем, кто слушает музыку в машине 5-10 минут в день: суеты с включением будет больше, чем аудио.

Современные тенденции поощряют развитие беспроводных способов подключения какой бы то ни было техники. Новые гаджеты выходят с минимальным количеством разъёмов, даже зарядка стала уже беспроводной. На этой волне хочется максимально избавиться от лишних проводов и шнуров. Но что делать, если вашему автомобилю уже несколько лет, вы хотите прослушивать музыку без болтающихся возле коробки передач шнуров к телефону, а магнитола не поддерживает беспроводное подключение аудиоустройств? На помощь может прийти Bluetooth AUX-переходник. В статье мы рассмотрим их различные варианты и способы подключения.

Как подключить и как слушать?

Итак, вы купили FM-адаптер, распаковали, принесли в машину. Теперь давайте разбираться, как с его помощью слушать музыку в машине через прикуриватель. В комплекте с прибором должна идти инструкция и AUX-шнур. Если последнего нет, его нужно приобрести отдельно.

  1. Если планируете слушать музыку с телефона, гаджет подключают к адаптеру по Bluetooth (при наличии встроенного модуля), или через AUX;
  2. Если хотите слушать треки с флешки, ее втыкают прямо в трансмиттер в соответствующее гнездо.

Рассмотрим, как подключить музыку в машине через прикуриватель пошагово:

  • Вставьте FM-модулятор в прикуриватель, включите его;
  • Подсоедините к нему носитель (телефон или флешку);
  • На экране трансмиттера выберите частоту (не перекликающуюся с популярными радиостанциями, иначе будут помехи);
  • Запустите воспроизведение музыки на носителе;
  • Включите автомагнитолу и начните поиск станций. Как только приемник обнаружит нужную волну, сохраните ее. Действия аналогичны настройке радио;
  • Теперь вы можете слушать свои аудио-файлы через радиоприемник.

Теперь вы знаете, как включить музыку в машине через прикуриватель. Отметим, такая передача немного ухудшает качество воспроизведение, но всегда можно настроить звук на магнитоле. Среди других минусов — разрядка телефона. Если учесть, что прикуриватель занят, автомобильную зарядку использовать не получится. Придется возить в машине съемную батарею или покупать специальный переходник для прикуривателя. Управление воспроизведением осуществляется через телефон, что сильно отвлекает водителя от руля. Магнитола же, лишь позволяет регулировать уровень громкости. Впрочем, если купите дорогой FM-адаптер с Блютузом, можно будет принимать входящие звонки через гарнитуру. Следовательно, отсюда вытекает еще один минус — стоимость устройства, которая прямо пропорциональна его функциональности.

Зато, подключение абсолютно несложное и очень быстрое. С помощью FM-модулятора можно слушать любимые треки даже на самой старой магнитоле, которой не подходит ни один другой способ. Зачастую, адаптер для машины в прикуриватель для музыки — это единственная доступная по стоимости альтернатива полной замене автомагнитолы.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0.5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;
  • нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
