Схема подключения Starline B9 с автозапуском

Это весьма полезная функция, которая позволяет удаленно завести двигатель, основываясь на различных параметрах: уровню заряда аккумулятора, часам, будильнику, температуре двигателя или салона.

Данная вариация не отличается схемой платы, но подключение имеет дополнительные особенности. Прежде всего осуществляется подключение серо-черного провода к датчику тахометра. Это гарантирует то, что стартер выключится вместе с началом работы двигателя при автозапуске. Серо-черный провод подключается также к выходу генератора. Это позволяет определить успешный запуск мотора по наличию положительного напряжения и тоже своевременно размыкать старте.

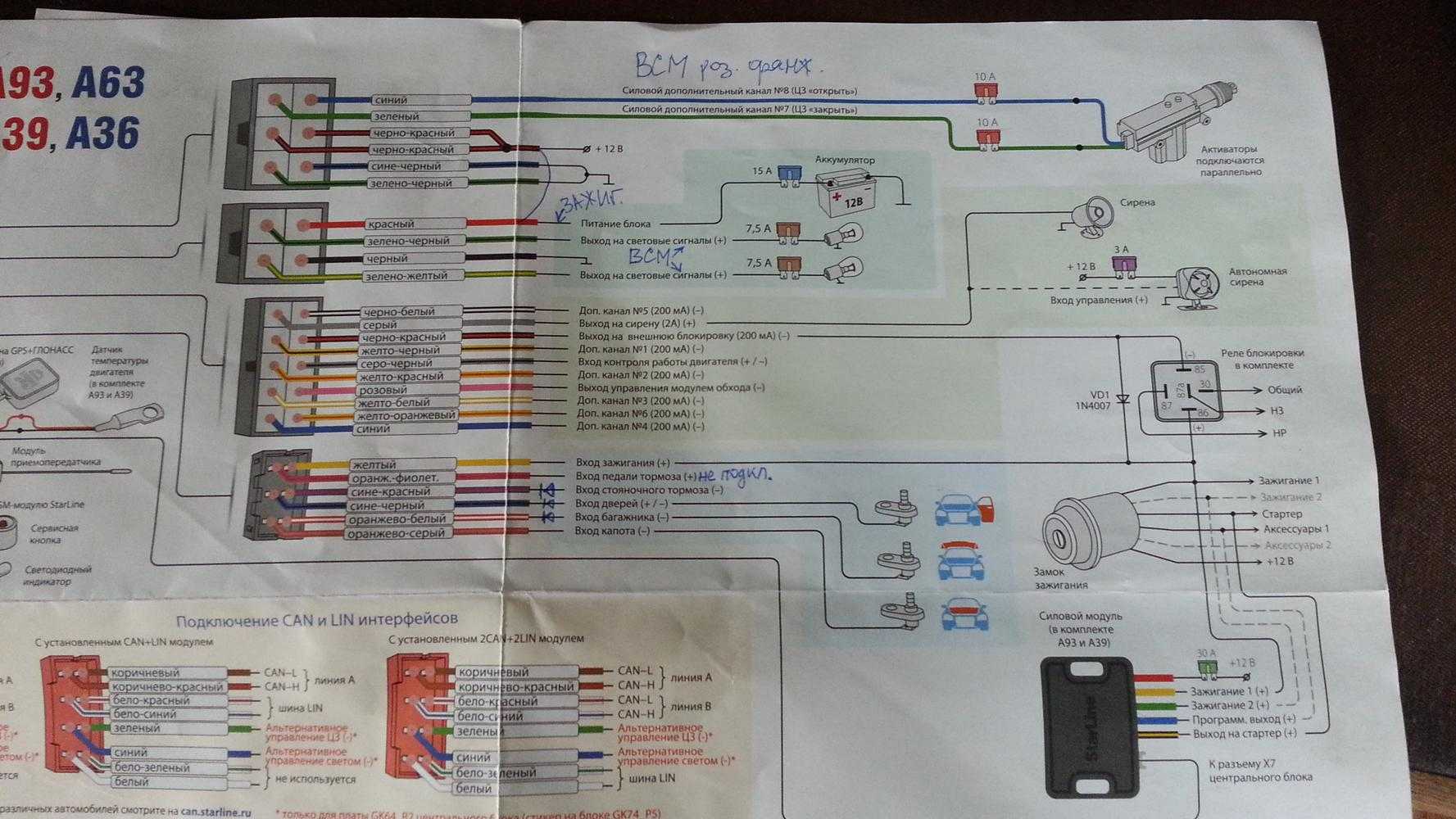

Ниже представлена типовая  схема, которая поможет разобраться в порядке подключения сигнализации Старлайн А9 с автозапуском.

Рекомендации по прокладке и подключению проводов

При подключении противоугонной установки Starline укладку проводки необходимо осуществлять подальше от источников электрических помех. Речь идет о высоковольтных проводах, катушке зажигания и прочих компонентах. Учтите — проводка не должна соприкасаться с движущимися частями транспортного средства, а именно рулевыми тягами, педалями и т.д. Установка соединений проводки согласно карте подключения должна осуществляться при отключенном аккумуляторе (автор видео — Автоэлектрик Сергей Зайцев).

В том случае, если транспортное средство оснащено воздушной подушкой либо закодированным приемником, при выключении питания необходимо руководствоваться сервисным мануалом к авто. Установка всех без исключения неразъемных соединений должна производиться с применением пайки — все соединения после подключения необходимо максимально заизолировать.

Что касается центрального блока сигнализации Starline, то здесь также нужно учесть несколько советов. Монтаж блока с прочими элементами должен производиться с основной проводке только после того, как будет завершена укладка кабелей. Подключение каждой отдельной модели сигнализации Starline производится в соответствии с картой и сервисным мануалом. Перед установкой изучите внимательно инструкцию!

Как пользоваться брелком

Программирование команд и функций пультов управления Старлайн А94 производится как в сервисных мастерских, так и собственноручно автовладельцем. Для правильного выполнения всех манипуляций, последний должен в первую очередь знать для чего используются кнопки устройства.

Клавиши брелков предназначены для:

• включения и выключения охранного режима авто;
• дистанционного завода мотора;
• автоматической активации двигателя по температуре, будильнику или таймеру;
• беззвучной активации и дезактивации охранного режима машины;
• настройки датчиков удара, включая уровни чувствительности;
• настройки датчиков наклона автомобиля;
• удалённого отключения силовой установки.

• кратковременное нажатие на первую кнопку при неработающем зажигании — активация режима охраны с работающей сиреной;
• такое же кратковременное нажатие на первую кнопку любого брелка — выключение режима охраны;
• двойное нажатие клавиши номер один — активация и дезактивация охранного режима авто в бесшумном режиме;
• долговременное зажатие второй кнопки — активация режима управления брелком.

Существует несколько типов нажатия клавиш на пультах управления, отличающиеся между собой по длительности и количеству используемые кнопок:

1. кратковременное — длиться не более полусекунды и может применяться как к одной клавише, так и к нескольким;
2. долговременное — длится более секунды, вплоть до появления мелодичного звука, исходящего от пульта и производится как с одной, так и двумя клавишами;
3. двойное — нажатие одной кнопки дважды подряд в течение одной секунды;
4. последовательное воздействие — два подряд воздействия на одну или больше клавиш, одно из которых долговременное, а другое кратковременное.

Различные комбинации нажатия кнопок применяют для управления системой как посредством основного брелка, так и дополнительного. О том как это работает на новых моделях, можно узнать из фото и видео.

Настройка времени

https://youtube.com/watch?v=P0p43i8q-yw

Настройка текущего времени производится в меню функций основного пульту управления, для вхождения в которое зажимают четвёртую клавишу до появления одного мелодичного звукового сигнала, а потом двух коротких. Сразу после этого часы на экране начнут мигать.

Первым делом необходимо выставить показания часов. Для этого используют вторую и третью клавиши — первая из них позволяет увеличить значение, а вторая уменьшить. Чтобы приступить к установке минут, кратковременно нажимают кнопку номер 4. Выставление значения происходит точно так же, как в предыдущем случае.

После того, как удалось установить время, владелец выходит из меню с помощью длительного нажатия всё той же четвёртой клавиши.

Включение звука

Звук на брелке настраивается так же в меню функций. Для входа в него длительно зажимают четвёртую кнопку. После появления меню её же кратковременно нажимают до момента появления пиктограммы с изображением пульта. Звук включают нажатием второй клавиши, а выключают — третьей.

Как завести и заглушить машину

Старлайн А94, как и другие сигнализации семейства, позволяет включать и выключать двигатель автомобиля дистанционно. Для этого предварительно необходимо подготовить авто. В случае, если установлена ручная коробка передач, то устанавливают режим программной нейтрали, а стояночный тормоз — включают. При АКПП используют парковочный режим. Зажигание должно быть выключено, а все двери и багажник — закрыты.

Для дистанционного пуска мотора курсором, посредством первой клавиши, выбирают иконку с изображением лопастей и кратковременно нажимают клавишу 3. Или же долговременно зажимают кнопку 1 и после появления звукового сигнала — воздействуют коротко на третью клавишу.

Остановить запущенный двигатель можно как с помощью той же пиктограммы, нажав на этот раз коротко вторую клавишу или же последовательным нажатием первой и четвёртой кнопок.

Как открыть багажник

• выбрать курсором иконку с изображением двери багажного отсека;
• кратковременно воздействовать на кнопку 2 или 3.

Во втором же варианте последовательно нажимаю клавиши номер 2 и 1 — первую из них долговременно, а вторую кратковременно.

Снятие блокировки

Блокировка кнопок используется автовладельцами как мера защиты от их нежелательного нажатия. Но многие её избегают использовать, поскольку не знают, как снять этот режим. Чтобы разблокировать заблокированный пульт, необходимо одновременно нажать вторую и третью клавиши устройства.

Как правильно пользоваться

После установки блок требует обучения, без которого не работает.

Понадобится найти сервисную кнопку «сигналки». Если владелец систему охраны устанавливал своими руками, проблем не возникнет. В другом случае потребуется обратиться к установщику или к сервисной книжке для уточнения схемы подключения. Можно от блока управления сигнализации пройти по проводу к месту, где расположена кнопка.

Дальнейшие действия:

1. Выключить зажигание.
2. Войти в режим обучения (для Старлайн нажать 14 раз на сервисную кнопку).
3. В течение 5 секунд включить зажигание.
4. Подождать, пока система обучится и подтвердит это 2 сигналами сирены.

Если их будет 4, то значит, что-то пошло не так. Нужно проверить подключение и повторить процедуру.

Пожалуйста, прочитайте внимательно!

Местом установки сигнализации лучше выбрать отапливаемый гараж с хорошим доступом в салон со стороны водителя и ярким освещением. Если таких мест креплений не обнаружится, можно самостоятельно изготовить массовый крепеж к металлическим кузовным деталям автомобиля под приборной панелью.
Получается, для бренда Haval подходит следующий вариант подключения: в добавочной цепи и в линии питания аксессуаров ток во время работы стартера не должен прерываться. Концевик капота кстати запаралелен с концевиком багажника.
Таким образом функционал и соответственно стоимость Вы можете выбирать сами. Установка соединений проводки согласно карте подключения должна осуществляться при отключенном аккумуляторе автор видео — Автоэлектрик Сергей Зайцев. Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком: слаботочное управление;.
Преимущества и недостатки Если изучить отзывы владельцев и специалистов о Старлайн, они будут включать в себя как положительные, так и негативные моменты. Гибкое самодиагностирование. Сирена 4 устанавливается в подкапотном пространстве подальше от нагревающихся элементов двигателя.
Для этого лучше произвести компьютерную диагностику. Коммуникатор должен издать мелодичный сигнал. Тогда попробуйте ее отключить. В подкапотное пространство этот элемент лучше не монтировать, поскольку в нем есть множество датчиков и электронных устройств, которые будут препятствовать цифровому сигналу.

Проводка замка зажигания

Пользователь может самостоятельно управлять зеркалами, регулировкой кресел и другими параметрами. Проводку размещают под облицовкой салона, предварительно сняв ее.

В случае использования указанных выше устройств и режимов, ответственность за повреждение электронного оборудования лежит на владельце автомобиля

Назначение разъемов Изучая схему подключения сигналки Старлайн, важно ознакомиться с назначением разъемов, которыми она обладает. Концевик капота кстати запаралелен с концевиком багажника

Сирена сработает дважды, а внешние световые приборы моргнут ри раза. Крепят блок разъемами вниз. Массу минус питания следует подключать под штатные болты крепления заземляющих проводов автомобиля. Места подключения к шинам связи обычно они выполнены в виде скрутки можно найти, пользуясь схемой электрооборудования автомобиля. Сирена поз.
Как Установить Сигнализацию StarLine A93 GSM на Land Rover Freelander . (#AvtoservisNikitin)

Автозапуск двигателя

Настройки сигнализации А93 с автозапуском можно найти в полной версии руководства для автовладельцев. Карта установки упростит процесс настраивания разных разновидностей системы.

По будильнику

Настройка запуска по времени настраивается следующим образом:

1. Нажимаем первой клавишей на индикацию часов и указываем требуемое время.
2. Зажимаем еще раз первую клавишу, чтобы моргнула индикация.

По таймеру

1. Необходимо удерживать первую клавишу с красным цветом и отпустить ее.
2. На мониторе появится надпись: «ЗПУС» и значки запущенного мотора.

По температуре

Чтобы активировать запуск по температуре, нужно поместить курсор пейджера на индикацию термометра, выбрать требуемое значение температуры и подтвердить его нажатием на первую клавишу.

Отключение автоматического запуска

Чтобы отключить опцию, нужно найти соответствующий индикатор с помощью кнопок пейджера и еще раз нажать на кнопку, чтобы фары сделали одноразовое моргание.

Почему не работает автозапуск

Причин неработоспособности автозапуска на Starline А93 предостаточно. Но в большинстве случаев они объясняются неправильной настройкой режима или ненадлежащим состоянием транспортного средства.

Starline A93 – одна из наиболее современных, универсальных и надежных автомобильных сигнализаций. Цена с установкой автосигнализации Starline A93 CAN+LIN составляет около 15000 рублей. Установить охранный комплекс Старлайн А93 можно самостоятельно при наличии соответствующих навыков электромонтажных работ и начальных знаний в области электрики, чтения электросхем. В комплект поставки устройства входят инструкция по эксплуатации и инструкция по установке SlarLine A93. В процессе монтажа охранного комплекса пригодится, прежде всего, руководство по установке. Там подробно описаны основные этапы работ, приведены электрические схемы. Руководство предназначено для профессиональных мастеров-установщиков автосигнализаций. При установке Старлайн А93 необходимо соблюдать технологию монтажа электрооборудования, быть предельно внимательным, учитывать особенности электросхемы вашего автомобиля. Рассмотрим особенности выполнения отдельных этапов работ.

Подключение к шинам данных и управления цепями

Подключение к шинам CAN и LIN производится в соответствии со схемой разъемов

Для корректной работы CAN и LIN шин следует ознакомиться, каким образом организована работа этих интерфейсов в вашем автомобиле. Если ваш автомобиль не поддерживает управление центральным замком и световыми сигналами по CAN-шине, следует использовать следующую схему подключения.

Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком:

• слаботочное управление;
• силовое положительное управление;
• силовое отрицательное управление;
• двухпроводное управление.

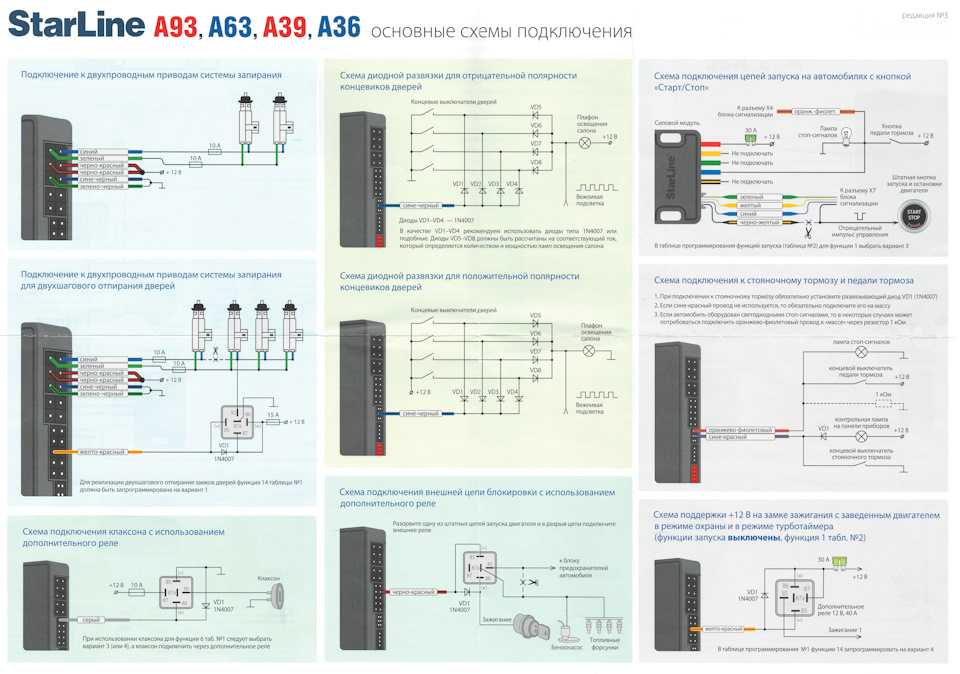

Схема подключения слаботочного управления изображена на рисунке

Схема подключения силового управления

Система StarLine A93 предусматривает различные варианты блокировки двигателя. Наиболее распространенный вариант изображен на рисунке

В качестве предпочтительных блокировок обычно используют блокирование напряжений, подаваемых на форсунки, цепь питания бензонасоса. Такая блокировка прекращает подачу топлива в двигатель, тем самым делая запуск двигателя невозможным. Вместе с тем, отказ по питанию этих устройств не приводит к накоплению ошибок двигателя, как при, например, блокировании катушки зажигания в бензиновых двигателях. В этом методе есть свой недостаток: практически все угонщики автомобилей о нем знают. Опытному специалисту не представляет никакого труда обойти эти блокировки в течение трех минут. Под окном этого никто делать не будет, но, транспортировав автомобиль подальше от места угона, его можно завести.

Поэтому Starline A93 предусматривает дополнительные слаботочные каналы блокировок. В использовании дополнительных блокировок можно проявить оригинальность, заблокировав какой-нибудь датчик, без которого двигатель не заводится либо привод автоматической коробки переключения передач, чтобы осложнить транспортирование автомобиля.

Принципиальная схема подключения Старлайн А91

Производитель Starline A91 снабжает инструкции к своим противоугонным комплексам типовыми схемами подключения. Такая схема подходит для монтажа к электрическим сетям большинства моделей транспортных средств, включая ВАЗ 2112, 2114, 2110, 2107 и Лада Приора. Для некоторых же моделей машин, особенно более старых, возможна необходимость модификации процедуры установки сигнализации.

Разъём центрального модуля противоугонной системы Старлайн А91 Диалог имеет 18 контактов, подключаемых по такой схеме:

1. для заземления или подсоединения к любому минусовому проводу, а также кузову авто — чёрный;
2. для подсоединения к габаритным фарам — зелёно-жёлтый и зелёно-чёрный;
3. для включения электропитания штатной сирены системы — серый;
4. для подключения концевых переключателей, расположенных в дверях — сине-чёрный;
5. для подсоединения концевых выключателей, расположенных на капоте, а также находящегося там же датчика температуры двигателя — оранжево-серый;
6. для подключения концевых переключателей на двери багажника — оранжево-белый;
7. для соединения с минусовым контактом обходчика иммобилайзера противоугонного комплекса — розовый;
8. для подключения контроллера генератора, который отвечает за корректную работу функции автоматического запуска двигателя — серо-чёрный;
9. для соединения системы со стояночным тормозом — оранжево-фиолетовый.

Помимо перечисленных контактов, автовладелец может столкнуться с находящейся на разъёме Starline A91 Dialog Mark 2 петли с кабелем чёрного цвета

Эта петля имеет важное значение только для автомобилей с ручной коробкой передач — в таком случае её необходимо разрезать. В тех случаях, когда сигналку монтируют на транспортное средство с автоматической КПП — её не трогают

1-ый тип: центральный замок, управляемый отрицательным импульсом

Как Вы уже поняли, в данном случае нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили минусы. Если у Вас автосигнализация со слаботочными отрицательными выходами на управление центральным замком, то подключайтесь этими проводами прямо к тем, которые Вы нашли с помощью пробника.

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: нормально-разомкнутые (НР) контакты встроенных реле на минус, нормально-замкнутые (НЗ) контакты не используются, общие (О) контакты к найденным проводам управления.

Установка автосигнализаций ->

После этого владелец, согласно инструкции, сможет видеть на карте место нахождения собственного авто с точностью до нескольких метров, используя каналы LBS или GPS. Выставляем критический показатель уровня температуры мотора, после которого будет происходить автоматический старт.

Достаточно нажать вторую кнопку. Провод от сирены через специальное отверстие протягивается в салон автомобиля. Поэтому начать нужно с его привязки к блоку управления.

Рупор должен быть направлен вниз, чтобы в него не попала влага. Прежде чем приступать к окончательному подключению системы к замку зажигания, необходимо ознакомиться со схемой его распиновки.

Можно осуществить блокировку кнопок А91 для защиты от детей или случайного нажатия. Автовладельцы, использующие автосигнализацию Starline A91 для защиты своего автомобиля практически не находят недостатков в работе автосигнализации и охотно дают положительные рекомендации по использованию. Управление сигнализацией А91 с телефона Функциональные возможности Starline широки. Как самому установить сигнализацию с автозапуском StarLine A91 на Fit 2013г.в. ДимАСС

Общие требования

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Перед началом работ необходимо изучить руководства по эксплуатации и установке

На первом этапе работ разрабатывается карта монтажа. На ней отражаются места установки основных блоков, места пролегания проводов, расположение датчиков и реле блокировки

Перед началом работ необходимо изучить руководства по эксплуатации и установке. Охранный комплекс предназначен для установки на транспортные средства с напряжением бортовой сети 12 Вольт. Таким образом, на мотосредства его установить нельзя. На грузовой автотранспорт, в принципе, данную автосигнализацию установить можно, запитав ее от одной аккумуляторной батареи и сделав гальваническую развязку с электрооборудованием грузового авто посредством реле для управляемых цепей.

На первом этапе работ разрабатывается карта монтажа. На ней отражаются места установки основных блоков, места пролегания проводов, расположение датчиков и реле блокировки.

Перед началом монтажа следует убедиться, что все электрооборудование автомобиля работает исправно, лучше произвести компьютерную диагностику.

Электромонтажные работы необходимо производить при отключенном аккумуляторе. Во время снятия клемм АКБ убедитесь, что зажигание выключено, иначе может «отвязаться» штатный иммобилайзер.

При монтаже блоков сигнализации следует применять жесткие соединения: саморезы, винтовые соединения, в крайнем случае, клей. Мягкая подвеска блоков на пластмассовые хомуты значительно уменьшает надежность системы. Установка Starline A93 требует особого внимания и тщательности выполнения всех монтажных работ.

Проводники охранной системы следует укладывать таким образом, чтобы они не соприкасались с движущимися элементами кузова, педалями акселератора, сцепления и тормоза, рулевой колонкой, нагревающимися системами климат-контроля. Лучше все проводники укладывать в непосредственной близости к штатным жгутам электропроводки. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам.

Изготовитель рекомендует шунтировать дополнительно установленные реле блокировки диодами. Это означает, что параллельно обмотке реле устанавливаются диоды средней мощности, включенные в обратной полярности относительно напряжения бортовой сети.

Наращивание антенны брелока

Если описанный выше способ не помог, то вам придется наращивать антенну на брелоке, причем сделать это будет немного сложнее, чем в предыдущем случае. Порядок действий таков:

1. Аккуратно разобрать брелок.
2. Найти антенный выход (обычно представляет собой небольшой проводок или спираль на схеме).
3. Определить необходимую длину провода, исходя от длины волны, на которой работает сигнализация. К примеру, для частоты 433,92 МГц с длиной радиоволны 70 см понадобится провод длиной 17 см. (Соответствующие схемы и расчеты можно найти в интернете).
4. Припаять провод.

Затем брелок собирают, а провод оставляют выведенным наружу.

В городских условиях радиосигнал постоянно сталкивается с многочисленными помехами, что приводит к снижению дальности действия автомобильной сигнализации. Чтобы увеличить сигнал, следует правильно разместить антенный блок на машине, либо вручную нарастить антенну блока сигнализации и брелока.

Порядок установки сигнализации на автомобиль

Перед началом электромонтажных работ нужно выключить зажигание и отсоединить провод «массы» от аккумулятора. Это позволит избежать проблем, вызванных замыканием проводов на корпус во время их подключения к замку зажигания и блоку предохранителей. Во время работы нужно руководствоваться прилагаемой инструкцией.

Подключение сигнализации «Старлайн» начинается с выбора места для монтажа блока. Наилучшим образом подходит место под панелью приборов в районе рулевой колонки. Это самое удобное и защищенное от злоумышленников место в салоне. Даже если посторонние откроют дверь, быстро найти и отключить сигнализацию у них не получится. Для подключения сигнализации к замку зажигания нужно обеспечить доступ к его контактам.

Чтобы это сделать, нужно выполнить такие операции:

• снять боковые накладки, закрывающие стойки лобового стекла;
• разобрать декоративный корпус рулевой колонки;
• демонтировать панель приборов.

Индикаторный светодиод устанавливается в левой накладке, а антенна сигнализации — на лобовом стекле за зеркалом заднего вида.

Дальнейшие действия выполняются в такой последовательности:

• Закрепить блок сигнализации «Старлайн» под приборной панелью с помощью пластикового хомута.
• Подключить провода питания. Плюсовой подключается к замку зажигания (к клемме, на котором есть напряжение даже при выключенном зажигании) или к аккумулятору. «Массу» нужно надежно зажать под болт или саморез, находящийся поблизости.
• Подсоединить провода центрального замка к блоку в соответствии со схемой подключения. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля. Если центральный замок отсутствует, его придется установить своими руками. Иначе вы лишитесь многих полезных функций.
• Подключить провод световой индикации сигнала тревоги к проводам, которые идут к выключателю аварийной сигнализации.
• Для управления зажиганием подключить два провода к замку в соответствии со схемой,указанной производителем.
• Подключить провода, идущие к датчикам открытия дверей, к соответствующим контактам на панели приборов. При необходимости, установить отдельные «концевики» под капот и багажник и провести к ним провода.
• Закрепить сирену рупором вниз в подкапотном пространстве и провести от нее провод, протянув его в месте входа основного жгута в салон. Место надо выбирать так, чтобы минимизировать воздействие грязи и воды на устройство. Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя.
• Закрепить датчик удара к кузовному элементу под приборной панелью. Производитель рекомендует располагать его примерно в середине кузова. Однако там тяжело найти подходящее место. Практика показала, что вариант с размещением под панелью не имеет недостатков.
• Закрепить в скрытом месте кнопку ручного отключения сигнализации. Тут сложно давать конкретные советы. Все зависит лишь от вашей фантазии и изобретательности.

После того как установка сигнализации завершена, нужно подключить аккумулятор и проверить работоспособность системы. После этого необходимо выполнить настройку.

Starline A91: датчик удара

Комплектация сигнализации подразумевает наличие нескольких сенсоров, предохраняющих авто от проникновения в салон и не позволяющих нарушителю открыть багажник или капот. Ко всему есть датчик движения или удара. Последний срабатывает от вибрации по кузову и требует точной настройки.

Чтоб провести регулировку чувствительности, по инструкции необходимо:

• отсоединить контакты аккумуляторной батареи или вынуть предохранитель, отвечающий за освещение салона;
• ищем место установки датчика удара;
• отключаем режим охраны и переходим в режим программирования. Прибавить или уменьшить чувствительность можно путем нажатия кнопок;
• уровень выставляется по значениям от 0 до 10, где 10 – максимальный показатель чувствительности. Можно вовсе отключить датчик удара, однако тогда Starline потеряет часть своих функций.

После настройки следует провести тестовые испытания, осуществив небольшие хлопки по капоту, дверям машины.

Версии сигнализации Старлайн А93/А63 в зависимости от комплектации

Так как мы уже выяснили, что отличий между А93/А63 и А39/А36 нет, то всё нижесказанное будет одинаково для всех этих систем (если не оговорено иное).

Комплектация сигнализации Старлайн а93/63 в зависимости от названия

2.1. Комплект поставки сигнализации

Изначально в комплектацию А63 входит:

• основной брелок с жк дисплеем и простой брелок;
• сам модуль сигнализации;
• антенна со встроенными датчиками удара и наклона;
• реле с сокетом;
• светодиод;
• сервисная кнопка;
• комплект проводов;
• монтажные материалы – стяжки, обжим «масса», концевик, 2 самореза, 4 диода, обжим «мама».

В комплектацию А93 входит всё то, что есть в А63 и:

• модуль запуска двигателя;
• датчик температуры двигателя;
• сирена;
• кабель для подключения модуля запуска и датчика температуры к блоку сигнализации.

В зависимости от комплекта поставки Starline a93/a63 может называться:

• eco;
• 2Can 2Lin, 2Can Lin, Can Lin, 2Can;
• GSM;
• возможны различные сочетания, например, Starline A93 2Can2Lin Eco GSM или Starline A63 Eco.

Также любой комплекс можно добавить ещё и GPS модулем.

Теперь об этих обозначениях подробнее.

2.2. ECO

В Старлайн А93/А63 Эко в комплекте идёт только один брелок – с обратной связью. Брелок без жидкокристаллического дисплея отсутствует.

2.3. 2Can 2Lin, 2Can Lin, Can Lin, 2Can

Если в модуле сигнализации установлен какой-нибудь из этих блоков, то к названию системы добавляется его название. Например, Starline a93 2Can 2Lin.

Наличие этих модулей позволяет значительно сократить время установки сигнализации, упростить её подключение к цепям автомобиля, а также обойти штатный иммобилайзер на некоторых авто без использования дополнительных затрат (изготовление дополнительного чипа, подключение аналогового обходчика).

2.4. GSM

При установленном в блок сигнализации GSM модуле система получает название Starline A93/A63 GSM.

При установленном GSM модуле есть возможность управлять автомобилем через приложения Starline, установленное на телефон автовладельца. Также через него можно менять различные настройки, такие как температуру запуска двигателя и другие.

С модулем ЖСМ всегда можно видеть, что происходит с вашим авто. В случае сработки какой-либо зоны охраны, система предупредит вас об этом звонком.

2.5. GPS

Изначально в поставке Старлайн А93 нет антенны GPS ни в одном варианте поставки. Но всегда можно доукомплектовать систему этим аксессуаром.

Заметьте, что GPS антенна работает только при наличии GSM модуля.

GPS антенна даёт вам возможность видеть местоположение вашего транспортного средства с точностью до метра.

Таким образом, максимально мощное название сигнализации будет выглядеть следующим образом Starline A93 2Can 2Lin GSM GPS.

Автозапуск Старлайн А93: полное описание

Настройка автозапуска в сигнализациях Старлайн проводится самим установщиком: необходимо настроить алгоритм согласно тому, как была подключена конкретная сигнализация, требуется «обучение» корректному сигналу холостого хода. Однако часто владельцу требуется изменить ряд параметров изначальной настройки – увеличить время автозапуска или настроить таймер. При появлении каких-либо проблем заново проводим цикл настройки, чтобы убедиться, что автомобиль не запускается с брелока не из-за этого. Часто бывает, что сигнализация облегчает задачу и указывает на брелке код ошибки Старлайн.

Эксплуатация сигнализации Старлайн А93

После того как произведена установка сигнализации starline, для более комфортного использования следует произвести некоторые настройки.

Комбинации клавиш брелока

Для управления сигнализацией применяются короткие, длинные, последовательные или одновременные нажатия в различных комбинациях клавиш брелока сигнализации старлайн.

Рассмотрим наиболее необходимые манипуляции с кнопками:

• короткое нажатие красной копки включает охранный режим;
• короткий нажим третьей клавиши выводит на экран напряжение бортовой сети и температуру в салоне;
• два коротких нажатия четвертой кнопки обеспечивают поиск авто на стоянке и показывают температуру мотора;
• бесшумный режим устанавливается длительным нажатием первой, а затем коротким второй кнопки;
• функция “Паника” активируется одновременным длительным нажатием первой и третьей клавиши. Короткое нажатие на вторую кнопку также включает этот режим;
• одновременное нажатие второй и четвертой кнопки производит блокировку брелока;
• для разблокирования следует коротко нажать вместе первую и четвертую клавиши.
• два коротких нажатия первой кнопки управляют действиями датчика удара первой охранной зоны, произведя повторные действия, осуществляется доступ ко второму датчику;
• короткое двойное нажатие третьей кнопки осуществляет управление датчиком наклона.

Программирование функций

В этом разделе рассмотрим, как настроить сигнализацию старлайн. Для того чтобы произвести необходимые настройки, необходимы таблицы программирования сигнализации starline, в которых достаточно ясно показаны последовательные действия.

Настройка сигнализации starline осуществляется следующим образом. Для того чтобы войти в меню программирования, необходимо:

• при выключенном зажигании нажать пять раз сервисную кнопку;
• включить зажигание, пять сигналов сирены и звуковой сигнал брелока оповестят о входе в меню программирования;
• используя короткие нажатия второй и третьей кнопки, следует выбрать интересующий раздел AF (настройка охранных и сервисных функций) или SF (программирование функций запуска двигателя);
• кротким нажатием второй и третьей кнопки выбрать нужную функцию и коротким нажатием первой кнопки осуществить выбор варианта;
• выход из меню произойдет автоматически при выключении зажигания.
