Для чего нужен тахометр в машине, как он работает и его виды

Что это за прибор

Тахометр представляет собой контрольно-измерительное устройство, с помощью которого измеряется частота вращения автомобильного коленвала.

Такое оборудование монтируется не только в автомобильный транспорт, но и на моторные лодки, мотоциклы и иные виды транспорта. Кроме того, тахометры нередко используются в промышленной сфере, к примеру, для расчета оборотов мощных паровых турбин.

Показатели измеряются в определенных единицах — об/м. Для их обозначения также могут применяться сокращения min -1 и RPM. В тахометрах аналогового или стрелочного типа на циферблате находятся цифровые символы от 1 до 9. Полученную цифру нужно умножить на тысячу, чтобы вычислить частоту, с которой вращается коленвал.

Для чего устанавливается в автомобиль

Тахометр позволяет узнать о состоянии и особенностях работы автомобильного двигателя. Исправный мотор функционирует с одинаковой частотой на холостых оборотах.

Если же после запуска машины на холостом ходу стрелка прибора начинает вдруг колебаться, то транспортное средства неисправно. Последующее использование такой машины может обусловить не очень приятные последствия и дорогой ремонт.

Автотахометр имеет и другую немаловажную функцию. На этом устройстве есть зона, выделенная красным цветом. Начинается она зачастую с 6000—7000 оборотов. «Красная область» предупреждает владельца авто о том, что мотор в нем функционирует в режиме максимальной мощности. Долгая эксплуатация в таких условиях может привести к разрушению двигателя. Потому нужно очень внимательно и регулярно следить за данными, которые отображает тахометр.

Также автомобилисты с большим стажем применяют автотахометр для того, чтобы экономить горючее. Это связано с повышенным топливным расходом на высоких оборотах. Потому водители стараются слишком не нагружать двигатель и не превышать 2600 об/мин.

Описание принципа работы

В современных моделях авто применяются приборы электронного и цифрового типа. Принцип работы тахометров всех типов одинаков.

Около коленвала монтируется чувствительный датчик, измеряющий его частоту вращения. С помощью специального кабеля информация отправляется на сам прибор, стрелка которого уже визуально отображает значения.

В старых машинах устанавливались аналоговые или механические устройства. Передача информации у такого оборудования проходила несколько иначе. При этом также применялись провода, электросхемы, датчики и магнитная катушка, в которой собиралась электроэнергия от вращения коленчатого вала. Эта энергия передвигала стрелку прибора.

Стрелочные и цифровые модели

Тахометры цифрового типа считаются самыми удобными для настройки блока зажигания мотора, холостого хода или для точного монтажа экономайзера.

Экономайзер представляет собой специальный прибор, предназначенный для обогащения топливной смеси при резком нажатии на акселератор или, наоборот, при плавном разгоне.

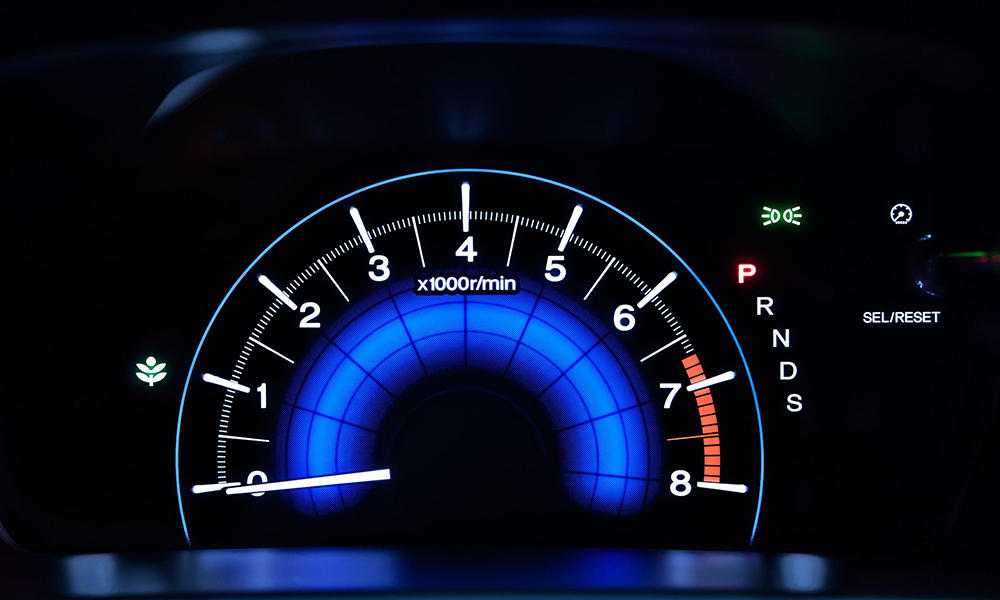

Стрелочные модели зачастую встроены в приборную панель. Они популярны среди многих водителей, так как вся необходимая информация передается на простую стрелку на циферблате. Практика демонстрирует, что мозг человека стрелочные сведения воспринимает гораздо лучше, чем электронные.

Выносные и электронные приборы

Электронные виды тахометров имеют такой же принцип, что и цифровые. На экранчике нередко применяется шкала. Магнитная катушка в устройстве заменена электронным датчиком, передающим сигнал на дисплей.

Электронный тахометр рекомендуется использовать в качестве дополнительного измерительного устройства, к примеру, если стандартный тахометр выдает информацию с погрешностью или вам необходимы максимально точные значения.

Установив турбину на мотор или сделав его доработку, можно добиться увеличения оборотов. Штатное устройство в этом случае не сможет дать достаточно точную информацию. Именно для этих целей специалисты часто пользуются выносными моделями автотахометров.

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства. Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе.  Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения. Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита. Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем.

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.

Техническое решение

Перед тем как подключить тахометр, необходимо составить схему электрических соединений, чтобы мысленно определить начальные и конечные точки включения, трассировать проводник. Любая катушка зажигания имеет вывод (клемму) +15 (зажигание включено), на который подается напряжение аккумуляторной батареи при повороте ключа в первое (у некоторых авто – второе) положение. Ни в коем случае нельзя подключать тахометр к этой точке, при первом же включении он может выйти из строя. Высоковольтные провода также представляют опасность, даже для человека. Следует точно определить сигнальный вход, к которому следует подключать тахометр. В более старых катушках он обозначен буквой «К», лучше найти точную принципиальную электрическую схему автомобиля.

Точки соединений провода к катушке зажигания зачищают, производят механическую скрутку, пропаивают и тщательно изолируют. Укладывают провод вдоль любых электрических жгутов, используя пластмассовые хомутки, в сторону перегородки отсека двигателя возле приборной панели. Ввести проводник внутрь пассажирского отсека можно рядом с любым жгутом электрических соединений. Для этого проще воспользоваться упругой струной. Наконец, соединяют проводник с сигнальным выводом тахометра. В некоторых автомобилях, предусматривающих модификации с тахометром и без него, можно просто поменять приборную панель, найти штатный проводник и подключить его к катушке зажигания.

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства. Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе.  Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения. Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита. Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем.

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.

Электронный тахометр своими руками

С широкими возможностями рынка электроники сделать схему тахометра дома своими руками с использованием мультиметра не сложно. Более того, результаты, полученные в таких схемах, точны в оценке общего рабочего состояния измеряемой системы.

Принципиальная схема с использованием IC 555:

  1. Импульс выводится из свечи зажигания скутера и подаётся до конца R6.
  2. Транзистор реагирует на импульсы в соответствии с триггерами.
  3. Транзистор активирует моностабильность с каждым входящим импульсом.
  4. Моностабильный остаётся включённым в течение определённого момента, а при срабатывании генерирует среднее время включения на выходе прямо пропорционально средней скорости запуска.
  5. Конденсатор и резистор на выходе IC объединяют результат так, что он напрямую считывается вольтметром с напряжением 10 В.
  6. R3 отрегулирован таким образом, чтобы выход генерировал точную интерпретацию скорости подачи RPM.

Вышеуказанная настройка выполнена с помощью обычного тахометра. Детали для изготовления широкодоступны и их можно приобрести в любом магазине радиотоваров. Список деталей для самодельного варианта:

  1. R1 = 4K7.
  2. R2 = 47E.
  3. R3 = 100 КБ, может быть переменный.
  4. R4 = 3K3.
  5. R5 = 10K.
  6. R6 = 470 К.
  7. R7 = 1K.
  8. R8 = 10K.
  9. R9 = 100K.
  10. C1 = 47n.
  11. C2 = 100n.
  12. C3 = 100n.
  13. C4 = 33uF / 25V.
  14. T1 = BC547.
  15. IC1 = 555.
  16. M1 = измеритель FSD 10 В.
  17. D2 = 1N4148.
  18. C5 с любым значением между 3, 3uF и 4, 7uF.

Перед тем как сделать тахометр своими руками, нужно выполнить монтажную документацию. Простая схема, разработанная с использованием легкодоступных элементов с прорезиненным оптоизоляционным модулем MOC7811 и двумя семи сегментными дисплеями, измеряет скорость диска в RPS. Эта схема рассчитывает RPS от 00 до 99, если нужны большие значения, добавляют ещё один счётчик декады.

Принципиальная электрическая схема содержит IC555, MOC 7811, IC CD4081, IC CD4069 и IC 4033 и семисегментный дисплейный блок LTS 543. На первом таймере IC 555, сконфигурированном как моностабильный мультивибратор, он генерирует импульс синхронизации при нажатии переключателя S2, зелёный светодиод 1 указывает время обнаружения.

  Изготовление тонкого жала для паяльника своими руками

MOC 7811 IC2 содержит ИК-передатчик и фотодиод для создания изменяющихся логических уровней, зависит от блокирующего или прерывающего ИК-луча. Логический вентиль N1 включает счётчик детектора Johnson (CD 4033), он управляет семисегментным дисплеем LTS 543. Есть два десятичных счётчика и два семисегментных дисплея для отображения RPS от 00 до 99.

Типы современных тахометров

В приборе контактного типа он входит в контакт с вращающейся частью. В фотоэлектрическом устройстве для измерения скорости используются световые лучи, видимые или инфракрасные. Частота разрыва, которого применяется для расчёта скорости. Индуктивные инструменты используют магнитные элементы для индукции магнитных полей, а частота активации — для измерения скорости. Конструктивные особенности:

  • счётчики;
  • таймеры;
  • стробоскоп.

Конфигурации дисплея включают аналоговые визуальные индикаторы, цифровые или графические видеодисплеи. Пользовательские интерфейсы и типы управления имеют аналоговые лицевые или цифровые панели и компьютерные программируемые интерфейсы. Современные тахометры оснащаются программным обеспечением для работы на ПК. У многих есть сетевые или коммуникационные интерфейсы. Доступные электрические выходы:

  • аналоговое напряжение;
  • аналоговый ток;
  • аналоговая модулированная частота;
  • переключатель или сигнализация;
  • светодиодный экран.

Тахометры классифицируются на основе технологии сбора данных. Типы применяемых устройств:

  1. Аналоговые. Состоят из измерителя и интерфейса набора номера. Они не имеют возможности хранить базу данных, а также не вычисляют средние показания и их отклонения. Скорость движения преобразовывается в напряжение с использованием внешнего преобразователя частоты. Затем это измерение отображается аналоговым вольтметром.
  2. Цифровые — состоят из ЖК-дисплея или светодиодного индикатора и памяти для хранения информации. Они осуществляют статистические операции и подходят для точного измерения и мониторинга любых видов времени. Цифровые тахометры чаще встречаются в наши дни, они дают числовые показания вместо использования циферблатов.
  3. Контактный тип, контактируют с вращающимся валом, прикрепляется к дизелю или электродвигателю. Например, оптический кодер или магнитный датчик измеряет обороты. Они способны измерять скорость вращения в пределах от 0, 5 об / мин до 10 тыс. об / мин, имеют ЖК-дисплей, работает с диапазоном рабочих температур от 0 до + 40 C.
  4. Бесконтактный тип не нуждается в физическом контакте с вращающимся элементом. В этом типе лазерный или оптический диск соединён с валом, результат считывается инфракрасным лучом или лазером. Этот тип замеряет скорость от 1 до 99,999 об/мин (токарный станок), угол обмера составляет меньше 120 градусов. Оборудованы ЖК-дисплеем, эффективны, долговечны, точны и компактны, а также видны с большого расстояния.
  5. Временной, который вычисляет скорость по интервалу между входящими импульсами. Разрешение этого тахометра не ограничено, поэтому он более точен при измерениях низкой скорости.
  6. Частотный, который вычисляет скорость по частоте импульсов. Этот тип работает с использованием красного светодиода, а оборот его зависит от вращающегося элемента. Он используется для высокоскоростных измерений. На рынке продаётся недорогой и высокоэффективный китайский вариант.

  Сборка инверторного сварочного аппарата своими руками

Тахометр на дизель — не все так просто, но…

Поскольку принцип работы дизельного двигателя совершенно отличается от принципа работы бензинового, в частности, отсутствием катушек и свечей зажигания, то и принцип подключения тахометра здесь совершенно иной. Хотя, в любом случае, нужно откуда-то взять количество оборотов.

Рекомендуем: Какой топливный фильтр лучше?

В большинстве случаев для подсчета количества оборотов коленчатого вала в дизеле за основу берут количество оборотов генератора.

Для подключения (в основном электронного) тахометра к дизельному двигателю, необходимо найти клемму, обозначенную «W» на генераторе автомобиля.

Суть в том, что эта клемма позволяет получить импульсные значения переменного тока генератора. А чем выше частота импульсов — тем выше обороты коленвала.

Единственным неудобством является калибровка тахометра. Ведь для того, чтобы тахометр стал показывать необходимые (и точные!) значения, следует сначала выставить первоначальные значения. Как правило, для этого используется диагностический стенд, позволяющий при подключении к бортовому компьютеру сначала снять показания с блока управления, а затем уже откалибровать и сам тахометр.

Вторым по популярности способом является подключение тахометра к выводу блока управления EGR, имеющий выход на подключение тахометра. В этом случае информация для тахометра снимается исходя из показаний работы клапана рециркуляции выхлопных газов.

Как использовать информацию тахометра

Самый главный вопрос заключается в том, как пользоваться тахометром и полученной с его помощью информацией. Есть некоторые полезные моменты, о которых стоит знать. Устройство подсказывает оптимальное время начала движения. Это особенно полезно в зимний период, так как прибор определяет, готов ли двигатель к началу работы. Многие современные авто не переносят резкого старта при ещё холодном двигателе и выдают слишком большое количество оборотов. Обычно водители в таких ситуациях ждут, пока температура охлаждающей жидкости приблизится к оптимальной. Но с тахометром всё намного проще: начинать движение можно в момент, когда стрелка прибора близка к значениям на холостом ходу (стандарт – 750 об/мин – 800 об/мин), а количество оборотов — 1000. Тогда можете смело отправляться в путь – двигатель будет прогрет быстро и с минимальными топливными затратами. Для разгона автомобилисты придерживаются следующего плана:

  1. Включается первая передача (до 3800 оборотов в минуту), затем – вторая.
  2. Количество оборотов падает до 2300.
  3. Снова включается вторая для достижения 3600 оборотов, после этого – третья.
  4. Обороты снижаются до 2400.
  5. Ускорение на третьей до 3500, переход на четвёртую.
  6. Сбрасывание значения до 2500.
  7. Включение четвёртой и так далее.

Для максимального разгона необходимо наибольшее возможное число оборотов (до 5500 в минуту). Это позволит разогнать авто очень быстро, но с большими ресурсными и топливными затратами. Таким же образом влияет и разгон на холостом ходу. Ещё одна важная функция устройства заключается в регламентных работах. Любой специалист-ремонтник подтвердит, что качественные диагностические работы невозможны без тахометра.

Что такое датчик тахометра

Датчиком тахометра называют любое устройство, предназначенное для регистрации важных сигналов, необходимых для работы измерительного прибора. Среди таких датчиков можно выделить датчик холостого хода и датчик коленчатого вала.

Датчик коленчатого вала фиксирует угловое положение коленвала в определенные моменты времени. Датчик может устанавливаться в задней или передней части двигателя, чаще всего, возле маховика. Такое устройство позволяет произвести точное измерение числа оборотов и передать соответствующий сигнал на приборную панель автомобиля.

Датчик холостого хода устанавливается в системе впуска машины. Он также принимает участие в определении числа оборотов коленчатого вала по количеству подаваемого топлива. Датчик холостого хода устанавливается на карбюраторе двигателя и посредством проводов посылает, необходимый для работы тахометра, импульс.

Другой вариант подключения устройства предусматривает его соединение с электронным блоком управления двигателем. Найти его не сложно, так как из него будет торчать ни один провод. Таким образом, датчик работает в тесном взаимодействии с ЭБУ и передает соответствующие показания на измерительные приборы.

Вот, пожалуй, все, что необходимо знать о тахометре автомобиля

Как вы видите, при должном внимание это довольно простое и важное устройство, пренебрегать которым совсем не стоит

Тахометр – это измерительное устройство используемое для определения частоты вращения подвижных деталей в механизмах и агрегатах. Обычно результаты его замеров вычисляются количеством оборотов в минуту. Устройство используется в автомобилях, мотоциклах, тракторах, комбайнах, морских и речных судах, самолетах, вертолетах и прочей технике с двигателем внутреннего сгорания. Его наличие позволяет контролировать пределы нагрузки в работе мотора, для увеличения его срока службы.

Зачем нужен тахометр в автомобиле

Устройство можно встретить на приборной панели практически каждого автомобиля за редким исключением. Оно используется водителем для контроля за работой двигателя. Дело в том, что эксплуатация мотора на повышенных оборотах несет опасность его повреждения. Следя за тахометром можно регулировать нажатие педали газа таким образом, чтобы коленвал оборачивался в безопасном режиме.

Наличие тахометра в автомобиле обеспечивает:
  • Продления срока эксплуатации мотора.
  • Оптимизацию расхода горючего.
  • Выбор правильного режима езды в зависимости от нагрузки.
  • Исключение ударного воздействия на трансмиссию при переключении передач.

Тахометры автомобилей имеют цифровую шкалу, последние числа и деления на которой отмечены красным цветом. Так на приборе выделяются критические обороты для данного двигателя. При достижении такого рабочего уровня коленчатый вал вращается на придельной для мотора скорости. Это сопровождается ускорением нагрева и увеличением вибрации, что способно вывести из строя поршневую группу, клапана, ГРМ и т.д. Глядя на тахометр, водитель может предотвратить такую нагрузку и вовремя перейти на более высокую передачу, сбросив при этом педаль газа.

После определенного предела оборотов, разного для каждого двигателя, тот начинает более интенсивно сжигать горючее. Контролируя вращение коленвала по тахометру, можно не допускать режим работы, при котором автомобиль начнет потреблять больше топлива.

С помощью тахометра подбираются оптимальные обороты двигателя для начала движения или подъема под гору. От этих данных зависит и удачный момент для переключения между передачами.

Показания тахометра особенно важны при вождении автомобиля с прицепом. В технической документации к машине можно увидеть информацию такого рода «120 лошадиных сил при 3500 об/мин». При достижении именно такого вращения коленвала можно добиться от двигателя самого высокого тягового усилия. То есть, двигаясь под гору в режиме 3500 об/мин, а не больше, можно безопасно для двигателя вытянуть нагрузку.

В автомобилях без тахометра контролировать нагрузку на двигатель приходится на слух, что при достаточной звукоизоляции салона сложно. Водителю нужно определять усиление по реву двигателя и только в этот момент переходить на более высокую передачу.

Устройство и виды тахометров

Главной частью прибора является датчик, установленный непосредственно возле коленчатого вала. Он считывает частоту вращения коленвала и с помощью электрических импульсов или механических связующих передает информацию на панель.

Существует 3 типа тахометров:
  1. Механические.
  2. Аналоговые.
  3. Цифровые.

Где применяется тахометр

Хотя обычно тахометром называют прибор, расположенный именно в автомобиле, спектр использования его очень обширен. Он повсеместно используется для считывания скорости оборотов подвижных деталей в механизмах, станках, агрегатах (дисков, разных валов и др. ).

Помимо этого, устройство применяют при расчетах изнашивания механизмов, элементов оборудования, сырья в работе конвейеров, жидких и газообразных сред в трубах. При обкатке машин и станков, для измерения времени работы оборудования.

Результат проверки может быть переведен в понятные только водителю измерения в метрах и минутах.
