Проверка генератора

Применение

Важной особенностью генератора переменного тока является его КПД — отношение полезной мощности к полной мощности. Обозначим это значение символом ηe

Тогда: ηe = P1 / P.

На холостом ходу ηe = 0. Максимальный КПД достигается при номинальных нагрузках. КПД генераторов большой мощности близок к 90%.

До недавнего времени использование генераторов постоянного тока на железнодорожном транспорте не имело альтернативы. Однако процесс замены этих генераторов на трехфазные синхронные устройства уже начался. Синхронный переменный ток генератора выпрямляется с помощью выпрямительных полупроводниковых блоков.

В некоторых российских локомотивах нового поколения уже используются асинхронные двигатели переменного тока.

Проверка узлов генератора

Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.

В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.

Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.

Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.

Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.

Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.

Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.

Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.

При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.

Генератор автомобиля является значимой частью электрооборудования автомобиля. При первом проявлении признаков неработоспособности необходимо произвести его проверку с помощью мультиметра.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Икз в корпусе

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Устройство ИКЗ

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Видео «Как с помощью токарного станка отремонтировать якорь»

Наглядная инструкция по ремонту якорного элемента с помощью специального оборудования приведена на видео ниже (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Этот узел обеспечивает бесперебойную работу всех электрических систем в машине. Принцип действия заключается в переработке механической энергии вращения коленвала в электричество. Генератор соединён с коленчатым валом ремнём, поэтому отдельные его элементы вращаются, производя энергию. Если с ним случается какая-то поломка, то проблемы могут возникнуть не только с электроникой, но и прежде всего с ровной работой мотора. Есть вероятность заглохнуть на середине пути где-то далеко за городом. Поэтому при первом подозрении нужно предпринимать шаги для её устранения. Однако нужно быть уверенным, что проблема именно в генераторе, а многие автомобилисты не обладают достаточными навыками и не знают, как проверить генератор на работоспособность. Поэтому в статье речь пойдёт о методах правильной диагностики этого узла двигателя.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Устройство и конструкция генератора переменного тока

Стандартный электрогенератор имеет следующие компоненты:

  • Раму, к которой закреплен статор с электромагнитными полюсами. Изготовлена она из металла и должна выполнять защитную функцию всех элементов механизма.
  • Статор, к которому крепится обмотка. Изготавливается он из ферромагнитной стали.
  • Ротор – подвижный элемент, на сердечнике которого располагается обмотка, образующая электрический ток.
  • Узел коммутации, который отводит электричество с ротора. Представляет собой систему подвижных токопроводящих колец.

В зависимости от назначения, генератор имеет определенные особенности конструкции, но существуют два компонента, которыми обладает любое устройство, конвертирующее механическую энергию в электричество:

  1. Ротор – подвижная цельная деталь из железа;
  2. Статор – неподвижный элемент, который изготовлен из железных листов. Внутри него есть пазы, внутри которых располагается проволочная обмотка.

Для получения большей магнитной индукции, между этими элементами должно быть небольшое расстояние. По своей конструкции генераторы бывают:

  • С подвижным якорем и статическим магнитным полем.
  • С неподвижным якорем и вращающимся магнитным полем.

В настоящее время более распространено оборудование с вращающимися магнитными полями, т.к. значительно удобнее снимать электрический ток со статора, чем с ротора. Устройство генератора имеет немало сходств с конструкцией электродвигателя.

Возможные неисправности якоря

Неисправности, связанные со стартерным узлом, так или иначе затрагивают всю систему зажигания. О выходе из строя узла вы узнаете сразу, поскольку без него завести двигатель невозможно.

Основные неисправности, характерные для этого устройства:

  • износ коллектора, который может быть неравномерным;
  • замыкание между витками обмоток узла;
  • произошел пробой изоляции на массу;
  • распаялись коллекторные контакты;
  • износились шипованные элементы под втулки.

Чтобы вы могли решить неисправности такого рода своими силами, вам полезно будет знать, как проверить якорь стартера. Подробнее о диагностике и ремонте мы расскажем ниже.

Проверка стартерного узла тестером

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна!

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Основные признаки неисправности стартера

Несмотря на то, что стартер достаточно надежное устройство, но и он может сломаться. Некоторые поломки могут иметь идентичные с другими неисправностями симптомы, но все же общее в сбоях в работе электромотора есть.

Основные симптомы неисправностей в работе стартера:

Втягивающее реле не щелкает (не срабатывает) и якорь не вращается.

  • Разряженность АКБ (полная или частичная) или выход ее из строя;
  • Окисление клемм батареи и наконечников, к ней подключаемых;
  • Отошли клеммы или наконечники, подключаемые как к самому стартеру, так и к батарее;
  • Отсутствие контакта на клеммных болтах, спровоцированное обрывом проводов, соединяющих замок зажигания и стартер;
  • Замыкание, обрыв или пробивание на массу обмоток втягивающего реле.

При запуске электромотора и работоспособности втягивающего реле якорь крутится медленно или вообще не крутится.

  • Нарушен контакт на клеммных болтах втягивающего реле;
  • Высокое изнашивание щеток или их заклинивание;
  • Подгорание или перегрев коллекторных пластин;
  • Пробой обмотки статора, вызванное нарушением изоляции или межвитковое замыкание;
  • Нарушение изоляционного слоя плюсового держателя щеток;
  • Замыкание коллекторных пластин, спровоцированное нарушением изоляции;

Якорь запущенного стартера вращается, но коленвал не раскручивается.

  • Проскальзывание обгонной муфты;
  • Механическое повреждение устройства свободного хода (пружины буфера, подводкового колечка);
  • Вылетание вилки привода стартера или ее повреждение;
  • Затрудненность в передвижение привода по нарезке на якорном валу.

После запуска ДВС стартер продолжает работать.

  • Заклинивание вилки привода;
  • Повреждение пружинки включателя зажигания;
  • Заклинивание контактов втягивающего реле или привода стартера на якорном валу;
  • Повреждение или растяжение пружин, возвращающих втягивающее реле или обгонную муфту;
  • Заклинивание втягивающего реле;
  • Перекашивание электромагнитного двигателя, вызванное откручиванием креплений его к ДВС.

Неисправности автомобильного генератора

Генератор автомобиля – это один из узлов, обеспечивающий электричеством бортовую сеть и производящим зарядку аккумуляторной батареи. Кроме этого, генератор является наиболее нагруженным в процессе эксплуатации автомобиля и, соответственно, ресурс его работы определяется как временной характеристикой, так и своевременностью технического обслуживания. Возникновение неисправности автомобильного генератора влечет за собой отсутствие зарядки аккумулятора и в конечном итоге полную остановку транспортного средства.

Какие могут появиться симптомы, характеризующие о скорой поломке? При работающем двигателе на холостом ходу прослушивается низко тональный шум или однородный звук скрежета металлических деталей, частое включение на панели приборов аварийной лампы зарядки аккумуляторной батареи, запотевание поверхности аккумуляторной батареи.

Основными неисправностями являются:

  • износ или разрушение подшипников;
  • износ, поломка или зависание щеток;
  • неработоспособность регулятора напряжения;
  • отсутствие контакта в узловых контактных точках;
  • неработоспособность выпрямительных диодов;
  • загрязнение между ротором и статором.

Возможны также и другие характерные признаки не эффективной работы – это снижение освещенности ближнего света фар, мерцание освещения на панели приборов, падение давления в топливной рампе из-за недостаточного напряжения на бензонасосе.

Низкий уровень напряжения бортовой сети влияет и на динамические показатели работы двигателя, а также увеличения путевого расхода топлива.

Неисправности делят на виды, в зависимости от части повреждения: механическая и электрическая.

Перед снятием генератора с автомобиля с целью его ремонта электрической части желательно выявить возможные повреждения или обрывы проводов, проверить целостность предохранителей. Проверка предохранителей осуществляется тестером или светодиодной «контролькой».

Проверка механической части, заключается в определении износа или поломки подшипников, коллекторных щеток, трещин в передней и задней крышках, визуальной оценкой приводного ремня.

Для каждого вида неисправностей существуют индивидуальные способы проверок механической части и электрической.

Например, в области размещения генератора вращаются не только ротор с подшипниками, но и ролики натяжителя ремня ГРМ, помпа и дополнительно установленные узлы (компрессор кондиционера, насос усилителя руля и т.д.). В этой совокупности вращающихся деталей сложно различить шум подшипников генератора, и чтобы проверить вызывает ли он шум достаточно снять приводной ремень (отключить вращение ротора) и запустить двигатель. Если шум не прослушивается, то это значит имеется повреждение механической части, а именно подшипник (по статистике – это наиболее частая поломка).

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Схема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

  • провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
  • диэлектрическая бумага для изоляции обмотки от сердечника;
  • лак для заливки катушек;
  • паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

  1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
  2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
  3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
  4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
  5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
  6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
  7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Щетки и контактные кольца

Для нормальной работы лампочек, стеклоподъемников, дворников и других электроприборов, а также для зарядки аккумулятора необходимо поддерживать значение постоянного тока на уровне 13,5-14,5 В. при превышении этого уровня бортовое электрооборудование выйдет из строя. . Высокое напряжение также вызывает некоторое повреждение аккумулятора, сокращая срок его службы из-за перезарядки.

Поэтому для обработки тока, вырабатываемого генератором, используется специальное устройство — регулятор напряжения. С его помощью в бортовую сеть подается ток, который поддерживает требуемые параметры вне зависимости от частоты вращения коленчатого вала. Часто бывает необходимо проверить напряжение генератора с помощью мультиметра.

Современные реле электронные, и их конструкция нерушима. В случае выхода из строя они не подлежат регулировке или ремонту, а подлежат полной замене. Это считается единственнымПоложение стрелки вольтметра — около красной зоны или в самой зоне. Поэтому необходимо проверить якорь генератора с помощью мультиметра.

При проверке напряжения мультиметром при работающем двигателе его показания на клеммах АКБ будут меньше требуемых 13,6 В. Для более точных результатов рекомендуется предварительно проверить заряд АКБ от генератора с помощью мультиметра.

Ремонт, замена, перемотка

После проведения диагностики и определения видов неисправностей ротора следует решение о способах ремонта. Возможно сделать ремонт своими руками, который будет связан с самостоятельной перемоткой якоря. Если этот вариант кажется трудоемким и сложным, можно пойти по упрощенной схеме и заменить сгоревший ротор на новый, соответствующий модели болгарки. Самый простой, но и дорогой вариант – это обратиться в специальную сервисную службу.

При принятии решения о ремонте якоря своими руками в помощь информация, которая имеется в статьях «Как снять якорь с болгарки», «Замена и ремонт якоря болгарки», «Перемотка якоря болгарки своими руками».

Разделы: Ремонт болгарок своими руками, Якоря болгарок

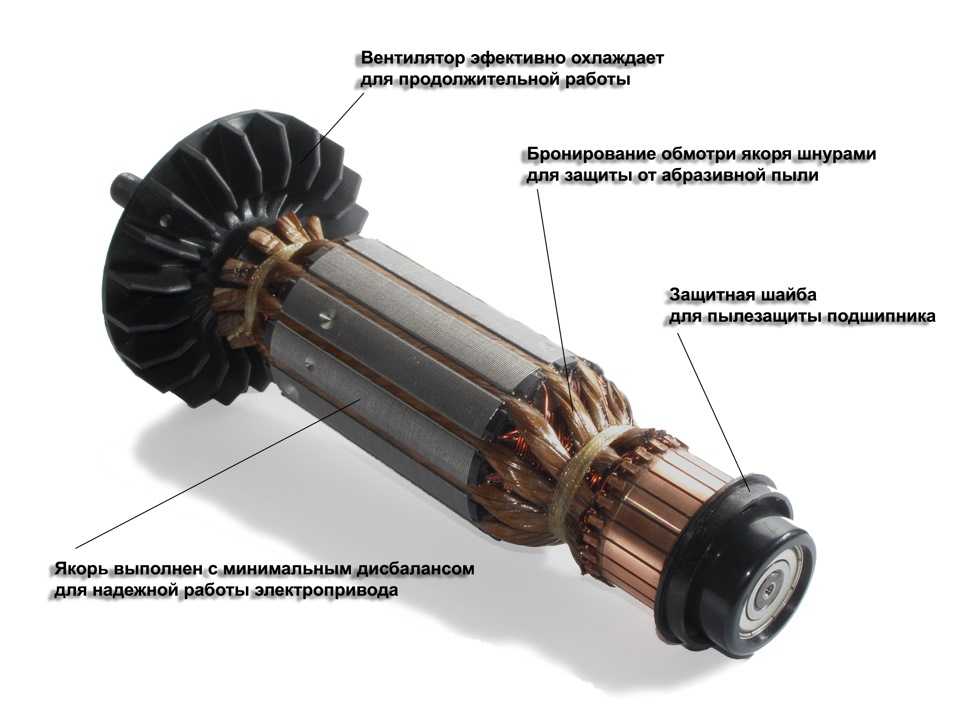

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Ламели коллектора

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был маленький и вы его отыскали, нужно очистить это место от нагара и проверить сопротивление. Если его значение обычное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и отлично заизолирует провод.

Если вы так не отыскали место пробоя изоляции, то попытайтесь аккуратненько пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если при этом не поможет, попытайтесь перемотать обмотку иначе говоря поменять якорь.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Как проверить якорь болгарки мультиметром

Мультиметр, который находится в домашнем пользовании практически у любого мастера, может помочь ему проверить исправность электрических узлов болгарки. Им возможно диагностировать присутствие межвиткового замыкания в электрообмотках электродвигателя и замерить сопротивление между ламелями.

До того как проверить ротор болгарки, пользователь должен знать основные неисправности, которые возникают в ее электродвигателях, подготовить к тестированию электроинструмент и правильно его разобрать.

Основные неисправности ротора:

  • Обрыв токопроводов;
  • КЗ между электровитками;
  • пробой изоляционного покрытия, обмотка замыкается на стальную основу якоря;
  • распайка выводов сильно сработанного коллектора.

Подготовка якоря к тестированию

Перед тем как прозвонить якорь, его извлекают из корпуса и подготавливают к проведению диагностики. Потребуется тщательно очистить ламели коллектора от графитового загрязнения, в противном случае проверка будет нерезультативной.

Снимают грязь ветошью, смоченной спиртом. Когда на ламелях присутствует дополнительно полный слой нагара, то его снимают мелкой наждачкой.

Также следят за тем, чтобы на электроколлекторе не сохранилось заметных полос от абразива, которые приводят к ухудшению контакта ламелей со щетками, и ускоряет их износ. Если выработка очень глубокая, ротор меняют.

Прозвонка якоря

Для того чтобы проверить якорь болгарки мультиметром, потребуется выполнить 2 этапа. Вначале, необходимо прозвонить его на существование пробоя. Для этого измерительный прибор устанавливают в режим прозвонки электроцепи с звуковой индикацией. Потом первым щупом проводят по ламелям, а другим по якорному корпусу.

Следующий этап обследования ротора мультиметром позволяет замерить сопротивление между ближними обмотками. Измеритель выставляют в режим омметра на самый низкий порог, обычно, 200 Ом. После этого щупы подносят к соседним коллекторным ламелям и фиксируют показания на дисплее

При этом очень важно чтобы R тестируемых ламелей было равно, иначе якорь считается неисправным

Как проверить работу генератора на автомобиле без измерительных приборов

Работоспособность генератора можно проверить без мультиметра или тестера, сняв клемму «минус» во время работы двигателя. Этот способ подходит только для старых моделей автомобилей, где цепь питания не находится под управлением ЭСУД (электронной системы управления двигателем). Если применить такой способ на современных ДВС, то в результате резкого скачка напряжения из строя может выйти часть электрооборудования, перегореть предохранители в блоке, нарушиться регулировка многих датчиков и система выдаст ошибку «Check Engine».

На агрегатах старого типа проверку выполняют следующим образом:

  • Запускают двигатель на холостом ходу.
  • Снимают клемму минус с аккумуляторной батареи во время работы.
  • При неисправном генераторе мотор самопроизвольно глушится.
  • Если агрегат работает, то следует добавить обороты и убедится в исправности генератора, включив потребители тока (свет фар, кондиционер).

Во время процесса обращают внимание на падение оборотов в момент снятия клеммы: установка её на место должна значительно повысить крутящий момент без открытия дроссельной заслонки

Меры предосторожности

Соблюдение мер предосторожности гарантирует исправность всех узлов болгарки в течение продолжительного периода работы:

  • не допускать перегрева электродвигателя, графитовых щеток, не превышать допустимую нагрузку на шлифмашину;
  • использовать сменные режущие круги соответствующего диаметра;
  • предотвращать попадание внутрь корпуса УШМ грязи, песка, влаги и посторонних предметов;
  • следить за состоянием смазочной массы в редукторе и подшипниках – ее недостаток или выгорание приведут к повышению нагрузки на электрическую часть инструмента;
  • избегать работы в перегруженной сети, например, при работающем сварочном аппарате.

Способы устранения поломок и дефектов якоря

Если поверхность вала механизма износилась, то исправить такую проблему позволит процедура накатки. Сам механизм монтируется в токарный станок, а шейки, которые износились, подвергаются обработке. Их диаметр будет увеличиваться благодаря железу, которое выходит из образовавшихся впадин. Когда обработка будет закончена, шлейки необходимо отшлифовать так, чтобы их размеры соответствовали тем, которые должны использоваться.

При износе коллектора также должна производиться ликвидация его дефектных элементов. Этот компонент подлежит обточке, после которой в пластинах прорезается изоляция на расстояние 0.8 мм. При этом ширина канавки должна быть не более 0.6 мм, для прорезания изоляции используется фрезерный станок.

После окончания фрезеровки сталь якоря необходимо обработать специальным нитроглифталевым лаком, а обмотку — изоляционным. При этом сушка этих элементов должна осуществляться при температуре около 110 градусов на протяжении 10 часов. Такие условия для ремонта позволит обеспечить не каждое СТО, поэтому отремонтировать якорь в домашних условиях не получится.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Проверка генератора

Применение

Важной особенностью генератора переменного тока является его КПД — отношение полезной мощности к полной мощности. Обозначим это значение символом ηe

Тогда: ηe = P1 / P.

На холостом ходу ηe = 0. Максимальный КПД достигается при номинальных нагрузках. КПД генераторов большой мощности близок к 90%.

До недавнего времени использование генераторов постоянного тока на железнодорожном транспорте не имело альтернативы. Однако процесс замены этих генераторов на трехфазные синхронные устройства уже начался. Синхронный переменный ток генератора выпрямляется с помощью выпрямительных полупроводниковых блоков.

В некоторых российских локомотивах нового поколения уже используются асинхронные двигатели переменного тока.

Проверка узлов генератора

Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.

В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.

Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.

Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.

Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.

Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.

Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.

Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.

При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.

Генератор автомобиля является значимой частью электрооборудования автомобиля. При первом проявлении признаков неработоспособности необходимо произвести его проверку с помощью мультиметра.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Икз в корпусе

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Устройство ИКЗ

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Видео «Как с помощью токарного станка отремонтировать якорь»

Наглядная инструкция по ремонту якорного элемента с помощью специального оборудования приведена на видео ниже (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Этот узел обеспечивает бесперебойную работу всех электрических систем в машине. Принцип действия заключается в переработке механической энергии вращения коленвала в электричество. Генератор соединён с коленчатым валом ремнём, поэтому отдельные его элементы вращаются, производя энергию. Если с ним случается какая-то поломка, то проблемы могут возникнуть не только с электроникой, но и прежде всего с ровной работой мотора. Есть вероятность заглохнуть на середине пути где-то далеко за городом. Поэтому при первом подозрении нужно предпринимать шаги для её устранения. Однако нужно быть уверенным, что проблема именно в генераторе, а многие автомобилисты не обладают достаточными навыками и не знают, как проверить генератор на работоспособность. Поэтому в статье речь пойдёт о методах правильной диагностики этого узла двигателя.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Устройство и конструкция генератора переменного тока

Стандартный электрогенератор имеет следующие компоненты:

  • Раму, к которой закреплен статор с электромагнитными полюсами. Изготовлена она из металла и должна выполнять защитную функцию всех элементов механизма.
  • Статор, к которому крепится обмотка. Изготавливается он из ферромагнитной стали.
  • Ротор – подвижный элемент, на сердечнике которого располагается обмотка, образующая электрический ток.
  • Узел коммутации, который отводит электричество с ротора. Представляет собой систему подвижных токопроводящих колец.

В зависимости от назначения, генератор имеет определенные особенности конструкции, но существуют два компонента, которыми обладает любое устройство, конвертирующее механическую энергию в электричество:

  1. Ротор – подвижная цельная деталь из железа;
  2. Статор – неподвижный элемент, который изготовлен из железных листов. Внутри него есть пазы, внутри которых располагается проволочная обмотка.

Для получения большей магнитной индукции, между этими элементами должно быть небольшое расстояние. По своей конструкции генераторы бывают:

  • С подвижным якорем и статическим магнитным полем.
  • С неподвижным якорем и вращающимся магнитным полем.

В настоящее время более распространено оборудование с вращающимися магнитными полями, т.к. значительно удобнее снимать электрический ток со статора, чем с ротора. Устройство генератора имеет немало сходств с конструкцией электродвигателя.

Возможные неисправности якоря

Неисправности, связанные со стартерным узлом, так или иначе затрагивают всю систему зажигания. О выходе из строя узла вы узнаете сразу, поскольку без него завести двигатель невозможно.

Основные неисправности, характерные для этого устройства:

  • износ коллектора, который может быть неравномерным;
  • замыкание между витками обмоток узла;
  • произошел пробой изоляции на массу;
  • распаялись коллекторные контакты;
  • износились шипованные элементы под втулки.

Чтобы вы могли решить неисправности такого рода своими силами, вам полезно будет знать, как проверить якорь стартера. Подробнее о диагностике и ремонте мы расскажем ниже.

Проверка стартерного узла тестером

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна!

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Основные признаки неисправности стартера

Несмотря на то, что стартер достаточно надежное устройство, но и он может сломаться. Некоторые поломки могут иметь идентичные с другими неисправностями симптомы, но все же общее в сбоях в работе электромотора есть.

Основные симптомы неисправностей в работе стартера:

Втягивающее реле не щелкает (не срабатывает) и якорь не вращается.

  • Разряженность АКБ (полная или частичная) или выход ее из строя;
  • Окисление клемм батареи и наконечников, к ней подключаемых;
  • Отошли клеммы или наконечники, подключаемые как к самому стартеру, так и к батарее;
  • Отсутствие контакта на клеммных болтах, спровоцированное обрывом проводов, соединяющих замок зажигания и стартер;
  • Замыкание, обрыв или пробивание на массу обмоток втягивающего реле.

При запуске электромотора и работоспособности втягивающего реле якорь крутится медленно или вообще не крутится.

  • Нарушен контакт на клеммных болтах втягивающего реле;
  • Высокое изнашивание щеток или их заклинивание;
  • Подгорание или перегрев коллекторных пластин;
  • Пробой обмотки статора, вызванное нарушением изоляции или межвитковое замыкание;
  • Нарушение изоляционного слоя плюсового держателя щеток;
  • Замыкание коллекторных пластин, спровоцированное нарушением изоляции;

Якорь запущенного стартера вращается, но коленвал не раскручивается.

  • Проскальзывание обгонной муфты;
  • Механическое повреждение устройства свободного хода (пружины буфера, подводкового колечка);
  • Вылетание вилки привода стартера или ее повреждение;
  • Затрудненность в передвижение привода по нарезке на якорном валу.

После запуска ДВС стартер продолжает работать.

  • Заклинивание вилки привода;
  • Повреждение пружинки включателя зажигания;
  • Заклинивание контактов втягивающего реле или привода стартера на якорном валу;
  • Повреждение или растяжение пружин, возвращающих втягивающее реле или обгонную муфту;
  • Заклинивание втягивающего реле;
  • Перекашивание электромагнитного двигателя, вызванное откручиванием креплений его к ДВС.

Неисправности автомобильного генератора

Генератор автомобиля – это один из узлов, обеспечивающий электричеством бортовую сеть и производящим зарядку аккумуляторной батареи. Кроме этого, генератор является наиболее нагруженным в процессе эксплуатации автомобиля и, соответственно, ресурс его работы определяется как временной характеристикой, так и своевременностью технического обслуживания. Возникновение неисправности автомобильного генератора влечет за собой отсутствие зарядки аккумулятора и в конечном итоге полную остановку транспортного средства.

Какие могут появиться симптомы, характеризующие о скорой поломке? При работающем двигателе на холостом ходу прослушивается низко тональный шум или однородный звук скрежета металлических деталей, частое включение на панели приборов аварийной лампы зарядки аккумуляторной батареи, запотевание поверхности аккумуляторной батареи.

Основными неисправностями являются:

  • износ или разрушение подшипников;
  • износ, поломка или зависание щеток;
  • неработоспособность регулятора напряжения;
  • отсутствие контакта в узловых контактных точках;
  • неработоспособность выпрямительных диодов;
  • загрязнение между ротором и статором.

Возможны также и другие характерные признаки не эффективной работы – это снижение освещенности ближнего света фар, мерцание освещения на панели приборов, падение давления в топливной рампе из-за недостаточного напряжения на бензонасосе.

Низкий уровень напряжения бортовой сети влияет и на динамические показатели работы двигателя, а также увеличения путевого расхода топлива.

Неисправности делят на виды, в зависимости от части повреждения: механическая и электрическая.

Перед снятием генератора с автомобиля с целью его ремонта электрической части желательно выявить возможные повреждения или обрывы проводов, проверить целостность предохранителей. Проверка предохранителей осуществляется тестером или светодиодной «контролькой».

Проверка механической части, заключается в определении износа или поломки подшипников, коллекторных щеток, трещин в передней и задней крышках, визуальной оценкой приводного ремня.

Для каждого вида неисправностей существуют индивидуальные способы проверок механической части и электрической.

Например, в области размещения генератора вращаются не только ротор с подшипниками, но и ролики натяжителя ремня ГРМ, помпа и дополнительно установленные узлы (компрессор кондиционера, насос усилителя руля и т.д.). В этой совокупности вращающихся деталей сложно различить шум подшипников генератора, и чтобы проверить вызывает ли он шум достаточно снять приводной ремень (отключить вращение ротора) и запустить двигатель. Если шум не прослушивается, то это значит имеется повреждение механической части, а именно подшипник (по статистике – это наиболее частая поломка).

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Схема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

  • провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
  • диэлектрическая бумага для изоляции обмотки от сердечника;
  • лак для заливки катушек;
  • паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

  1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
  2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
  3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
  4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
  5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
  6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
  7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Щетки и контактные кольца

Для нормальной работы лампочек, стеклоподъемников, дворников и других электроприборов, а также для зарядки аккумулятора необходимо поддерживать значение постоянного тока на уровне 13,5-14,5 В. при превышении этого уровня бортовое электрооборудование выйдет из строя. . Высокое напряжение также вызывает некоторое повреждение аккумулятора, сокращая срок его службы из-за перезарядки.

Поэтому для обработки тока, вырабатываемого генератором, используется специальное устройство — регулятор напряжения. С его помощью в бортовую сеть подается ток, который поддерживает требуемые параметры вне зависимости от частоты вращения коленчатого вала. Часто бывает необходимо проверить напряжение генератора с помощью мультиметра.

Современные реле электронные, и их конструкция нерушима. В случае выхода из строя они не подлежат регулировке или ремонту, а подлежат полной замене. Это считается единственнымПоложение стрелки вольтметра — около красной зоны или в самой зоне. Поэтому необходимо проверить якорь генератора с помощью мультиметра.

При проверке напряжения мультиметром при работающем двигателе его показания на клеммах АКБ будут меньше требуемых 13,6 В. Для более точных результатов рекомендуется предварительно проверить заряд АКБ от генератора с помощью мультиметра.

Ремонт, замена, перемотка

После проведения диагностики и определения видов неисправностей ротора следует решение о способах ремонта. Возможно сделать ремонт своими руками, который будет связан с самостоятельной перемоткой якоря. Если этот вариант кажется трудоемким и сложным, можно пойти по упрощенной схеме и заменить сгоревший ротор на новый, соответствующий модели болгарки. Самый простой, но и дорогой вариант – это обратиться в специальную сервисную службу.

При принятии решения о ремонте якоря своими руками в помощь информация, которая имеется в статьях «Как снять якорь с болгарки», «Замена и ремонт якоря болгарки», «Перемотка якоря болгарки своими руками».

Разделы: Ремонт болгарок своими руками, Якоря болгарок

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Ламели коллектора

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был маленький и вы его отыскали, нужно очистить это место от нагара и проверить сопротивление. Если его значение обычное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и отлично заизолирует провод.

Если вы так не отыскали место пробоя изоляции, то попытайтесь аккуратненько пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если при этом не поможет, попытайтесь перемотать обмотку иначе говоря поменять якорь.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Как проверить якорь болгарки мультиметром

Мультиметр, который находится в домашнем пользовании практически у любого мастера, может помочь ему проверить исправность электрических узлов болгарки. Им возможно диагностировать присутствие межвиткового замыкания в электрообмотках электродвигателя и замерить сопротивление между ламелями.

До того как проверить ротор болгарки, пользователь должен знать основные неисправности, которые возникают в ее электродвигателях, подготовить к тестированию электроинструмент и правильно его разобрать.

Основные неисправности ротора:

  • Обрыв токопроводов;
  • КЗ между электровитками;
  • пробой изоляционного покрытия, обмотка замыкается на стальную основу якоря;
  • распайка выводов сильно сработанного коллектора.

Подготовка якоря к тестированию

Перед тем как прозвонить якорь, его извлекают из корпуса и подготавливают к проведению диагностики. Потребуется тщательно очистить ламели коллектора от графитового загрязнения, в противном случае проверка будет нерезультативной.

Снимают грязь ветошью, смоченной спиртом. Когда на ламелях присутствует дополнительно полный слой нагара, то его снимают мелкой наждачкой.

Также следят за тем, чтобы на электроколлекторе не сохранилось заметных полос от абразива, которые приводят к ухудшению контакта ламелей со щетками, и ускоряет их износ. Если выработка очень глубокая, ротор меняют.

Прозвонка якоря

Для того чтобы проверить якорь болгарки мультиметром, потребуется выполнить 2 этапа. Вначале, необходимо прозвонить его на существование пробоя. Для этого измерительный прибор устанавливают в режим прозвонки электроцепи с звуковой индикацией. Потом первым щупом проводят по ламелям, а другим по якорному корпусу.

Следующий этап обследования ротора мультиметром позволяет замерить сопротивление между ближними обмотками. Измеритель выставляют в режим омметра на самый низкий порог, обычно, 200 Ом. После этого щупы подносят к соседним коллекторным ламелям и фиксируют показания на дисплее

При этом очень важно чтобы R тестируемых ламелей было равно, иначе якорь считается неисправным

Как проверить работу генератора на автомобиле без измерительных приборов

Работоспособность генератора можно проверить без мультиметра или тестера, сняв клемму «минус» во время работы двигателя. Этот способ подходит только для старых моделей автомобилей, где цепь питания не находится под управлением ЭСУД (электронной системы управления двигателем). Если применить такой способ на современных ДВС, то в результате резкого скачка напряжения из строя может выйти часть электрооборудования, перегореть предохранители в блоке, нарушиться регулировка многих датчиков и система выдаст ошибку «Check Engine».

На агрегатах старого типа проверку выполняют следующим образом:

  • Запускают двигатель на холостом ходу.
  • Снимают клемму минус с аккумуляторной батареи во время работы.
  • При неисправном генераторе мотор самопроизвольно глушится.
  • Если агрегат работает, то следует добавить обороты и убедится в исправности генератора, включив потребители тока (свет фар, кондиционер).

Во время процесса обращают внимание на падение оборотов в момент снятия клеммы: установка её на место должна значительно повысить крутящий момент без открытия дроссельной заслонки

Меры предосторожности

Соблюдение мер предосторожности гарантирует исправность всех узлов болгарки в течение продолжительного периода работы:

  • не допускать перегрева электродвигателя, графитовых щеток, не превышать допустимую нагрузку на шлифмашину;
  • использовать сменные режущие круги соответствующего диаметра;
  • предотвращать попадание внутрь корпуса УШМ грязи, песка, влаги и посторонних предметов;
  • следить за состоянием смазочной массы в редукторе и подшипниках – ее недостаток или выгорание приведут к повышению нагрузки на электрическую часть инструмента;
  • избегать работы в перегруженной сети, например, при работающем сварочном аппарате.

Способы устранения поломок и дефектов якоря

Если поверхность вала механизма износилась, то исправить такую проблему позволит процедура накатки. Сам механизм монтируется в токарный станок, а шейки, которые износились, подвергаются обработке. Их диаметр будет увеличиваться благодаря железу, которое выходит из образовавшихся впадин. Когда обработка будет закончена, шлейки необходимо отшлифовать так, чтобы их размеры соответствовали тем, которые должны использоваться.

При износе коллектора также должна производиться ликвидация его дефектных элементов. Этот компонент подлежит обточке, после которой в пластинах прорезается изоляция на расстояние 0.8 мм. При этом ширина канавки должна быть не более 0.6 мм, для прорезания изоляции используется фрезерный станок.

После окончания фрезеровки сталь якоря необходимо обработать специальным нитроглифталевым лаком, а обмотку — изоляционным. При этом сушка этих элементов должна осуществляться при температуре около 110 градусов на протяжении 10 часов. Такие условия для ремонта позволит обеспечить не каждое СТО, поэтому отремонтировать якорь в домашних условиях не получится.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
