Какой генератор установлен на ГАЗ 3110

В отличие от других модификаций генераторных установок, в ГАЗ 3110 статор стянут четырьмя винтами по периметру. Вал ротора вращается на подшипниках, в которые заложена смазка.

Передний и задний подшипники запрессованы на вал, при выходе из строя их можно заменить новыми, предварительно демонтировав агрегат со штатного места.

На валу ротора установлена обмотка возбуждения, выпрямительные диоды. Питание подведено посредством двух угольных щеток. С целью предотвращения образования помех между силовыми выходами «+» и «-» установлен конденсатор.

Статор и ротор охлаждаются посредством потока воздуха в ходе движения транспортного средства.

Чтобы снизить потребление тока при работающем силовом агрегате необходимо отключить максимальное количество потребителей тока: радио, магнитолу, освещение, кулер, печной отопитель.

Внутри генераторной установки вмонтированы катушки в количестве 6 штук, материал медь, соединение звездообразно. Статор – неподвижная конструкция, а ротор – вращается внутри статора. С тыльной стороны оси ротора впрессованы магнитные щетки, намотана и запаяна обмотка возбуждения.

После того, как провернут ключ в замке зажигания, ток от АКБ создает магнитное поле, проходя сквозь графитовые щетки, медную обмотку. Переменный ток преобразуется в постоянный.

С фронтальной стороны ИП имеются два силовых выхода с полярностью «+» и «-». Клеммы с соответствующей полярностью подключаются к аккумулятору.

Для проворота генераторной установки потребуется АКБ. После того, как батарея накопит в себе потраченное количество энергии, генератор раздает излишки другим источникам питания. Таким образом, величина бортовой сети поддерживается в допустимом диапазоне.

Характерные причины выхода из строя ИП на ГАЗ 3110

• ослабленная фиксация ремня привода;
• загрязнение контактов;
• повреждение выпрямителей;
• износ щеток;
• зависание щеток;
• короткое замыкание;
• обрыв цепи питания;
• не работает регулятор;
• износ подшипника;
• клин шкива;
• поврежден вентилятор.

Признаки неисправности ИП на ГАЗ 3110

• мигает лампа заряда АКБ;
• перезарядка АКБ, ИП не дает зарядку на АКБ;
• недостаточно яркий свет;
• тихий звук клаксона;
• сторонние шумы при работающем ИП.

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

• корпус, в который заключена вся конструкция;
• статорный механизм;
• роторное устройство или якорь;
• шкив и крыльчатка;
• выпрямительный блок или диодный мост;
• два подшипниковых устройства, на которых вращается ротор;
• щеточный механизм;
• регулятор напряжения.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
2. Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Ремонт ГАЗ 3110 (Волга) : Проверка и замена щеток генератора

Проверять и заменять щетки можно не снимая генератор с автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
	2. Отсоединить колодку 1 с проводом от клеммы щеткодержателя. Отвернуть два винта 2 и снять щеткодержатель 3 с генератора.
3. Проверить легкость перемещения щеток в щеткодержателе. Если щетки заклинило, необходимо вынуть два крепежных винта и снять крышку щеткодержателя. Очистить щетки и прочистить отверстия в щеткодержателе. Если невозможно добиться требуемого результата, заменить щеткодержатель в сборе или щетки. Замене также подлежат щетки со сколами, трещинами или другими дефектами.
	4. Проверить величину выступания щеток из щеткодержателя. Если величина «а» выступания щеток в свободном состоянии меньше 8 мм, заменить щеткодержатель в сборе или щетки.

Устройство

На машинах встречаются следующие приборы:

• ранняя модель Г12, вырабатывающая ток силой до 20 А;
• Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
• улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
• бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

Составные элементы:

1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
5. Выпрямительный мост состоит из 6 диодов.

Регулятор Диагностика

Определить неисправность регулятора напряжения можно по косвенным признакам. Прежде всего, это неправильный заряд батареи:

• Перезарядка — электролит кипит, раствор кислоты попадает на части тела
• Недозарядка — двигатель не запускается, лампы горят до пола

Однако желательно диагностировать устройства — вольтметр или тестер. Любое отклонение от максимального значения напряжения 14,5 В (в некоторых автомобильных сетях рассчитано на 14,8 В) на высоких скоростях или минимального значения 12,8 В на низких скоростях вызывает замену / ремонт реле контроллера.

Встроенный

Чаще всего регулятор напряжения встроен в щетки генератора, поэтому необходимо проверить

уровень этого узла:

• После снятия защитной крышки и отвинчивания винтов, щетка в сборе
• Когда щетки изнашиваются (остается меньше 5 мм), замена должна выполняться без сбоев
• Диагностика генератора с мультиметром проводится в комплекте с аккумулятором или зарядным устройством
• «Отрицательный» провод от источника тока замыкается на соответствующую пластину регулятора
• «Положительный» провод от зарядного устройства или аккумулятора подключен к аналогичному разъему реле
• Тестер установлен в режиме вольтметра 0 — 20 В, щетки наложены на щетки
• В диапазоне 12,8 — 14,5 В между щетками должно быть напряжение
• Когда напряжение поднимается выше 14,5 В, стрелка вольтметра должна быть нулевой

В этом случае вместо вольтметра можно использовать лампу, которая должна гореть в указанном диапазоне напряжений, выключать, когда эта характеристика увеличивается больше этой величины.

Удаленный

Диагностические различия для дистанционного реле отсутствуют, но его не нужно снимать с корпуса генератора. Регулятор напряжения генератора можно проверить во время работы двигателя, изменив скорость с низкой на среднюю, а затем на высокую. Одновременно с увеличением скорости необходимо включить дальний свет (минимум), кондиционер, монитор и другие потребители (максимум).

Таким образом, при необходимости владелец транспортного средства может заменить стандартное реле регулятора напряжения на более современную модификацию встроенного или выносного типа. Диагностика здоровья доступна самостоятельно с обычной автомобильной лампой.

Источник

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

1. Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
2. Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
3. Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
4. Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
5. Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
6. Выход из строя регулятора напряжения. Деталь также надо менять.
7. Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
8. Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео — Алексей Наджафо).

Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

1. Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
2. Затем необходимо отключить провода питания от генераторной установки.
3. Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
4. Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
5. Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
6. Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
7. Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.

Диагностика узла

Рассмотрим процесс диагностики на примере двигателя ЗМЗ-402, процедура проверки должна осуществляться с помощником:

1. Для начала нужно завести мотор и подождать, пока он немного прогреется. Нажмите на газ, чтобы обороты силового агрегата увеличились до 3 тысяч в минуту.
2. Затем включите электрооборудование, в частности, оптику (дальний свет), печку, дворники, световую сигнализацию.
3. Когда потребители будут запущены, производится диагностика напряжения на клеммах АКБ. Значение напряжения в данном случае должно быть более 12 вольт, в противном случае следует проверять регуляторное устройство, обмотки, щетки, и кольца. Щетки могли со временем износиться, а контактные кольца окислиться. Чтобы более тщательно проверить работоспособность реле регулятора, надо отключить все оборудование и оставить только габаритные огни. При оборотах мотора около 1000-1200 в минуту значение напряжения должно составить в районе 13.8-14.5 вольт.
4. Если вы хотите проверить цепь возбуждения агрегата, то надо отключить соединительный разъем от регуляторного устройства. Затем к выводу Ш разъема, а также корпусу реле подключаются щупы вольтметра с контролькой.
5. Далее, активируется зажигание. Если лампочка не горит, то возможно, причина кроется в плохом контакте обмотки с контактными кольцами либо обрыве обмотки возбуждения. Также такая неисправность может быть обусловлена зависанием щеток или неработоспособностью контактных колец роторного механизма. Последние могли окислиться, подгореть либо просто износиться (автор видео о диагностике — Евгений Шевин).

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:

• часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
• не слишком надежен блок управления двигателем;
• часто выходит из строя ДМРВ отечественного производства;
• не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:
Перегреваются и выходят из строя коммутаторы;

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

1. Наиболее длинный и тонкий жгут предназначен для задней части;
2. Более короткий – для салона;
3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

1. Закрепляем жгут в салоне;
2. Протаскиваем второй жгут проводов под капот и закрепляем;
3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

Электрическая часть в моторном отсеке

В подкапотном пространстве:

1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
2. Подключаем коммутатор;
3. Подаем провод на генератор;
4. Соединяем регулятор напряжения;
5. Подключаем катушку зажигания;
6. Соединяем клеммы стеклоочистителя, реле поворотов;

В кабине:

1. Подсоединяем разъем к блоку предохранителей;
2. Подаем провод на отопитель;
3. Соединяем на рулевой колонке переключатель света;
4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели – 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

После установки генератора СтартВОЛЬТ, LG 03216 появился такой трабл: авто не глохнет после выключения зажигания. Сначала у меня паника: а как, цуко, его заглушить? На первой резко бросил сцепление и всё, заглохли,

Пришёл домой, порыскал по тыртырнету и нашёл тему на УАЗБУКЕ про ГЕНЕРАТОРЫ.

В первом сообщении пункт 2 как раз мой случай — Реле Регулятор (РР) у меня встроен в генератор. Вот эта схема:

Взято с УАЗБУКИ, спасибо Udarnik-truda и всем остальным кто вносит вклад в моё (наше) умственное развитие.

Сначала загорелся схемой с лампочкой и резистором (данные о резисторе- 100 Ом, 2 Вт), собрал её и подвязал к шлангам рядом с геной. Решил найти родное крепление лампочки и вставить её в панель. И тут меня ждал облом- их нет не только в магазинах, но и на барахолке, И, во вторых, на панеле есть вольтметр, зачем ещё один датчик, пусть и световой?

дефицитные детали

Поэтому пришлось смотреть на другую схему из того же пункта:

Взято с УАЗБУКИ, спасибо Udarnik-truda и компании

Снова поехал в магазин радиодеталей, теперь уже за диодом ( любой на 50V, 5А). Поставлю его сразу у генератора и на этом забуду про неглохнущий автомобиль,

Источник

Ремонт Генератора УАЗ

Неисправности и ремонт

1. Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
2. Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
3. Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
4. Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Замена ремня генератора

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну

Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе

Подключение москвичевского генератора

Вывод

Вывод один — появление новых модификаций в семействах Газели способствовало изменению электрической схемы автомобиля. Появление неполадок в работе электроцепи может отразиться на функциональности автомобиля. Поэтому время от времени нужно производить диагностику работоспособности электроприборов.

Грузовые и пассажирские автомобили марки «Газель» оснащаются двумя тональными сигналами, каждый из которых приводится в действие вибрационной электромагнитной системой. Электрическая цепь звукового устройства на первых выпусках этих автомобилей не была оборудована реле.

На следующих поколениях оно включается под рулевым переключателем, но через реле, а не напрямую, а для его замены нам понадобится схема, показывающая, из чего состоит электропроводка Газели.

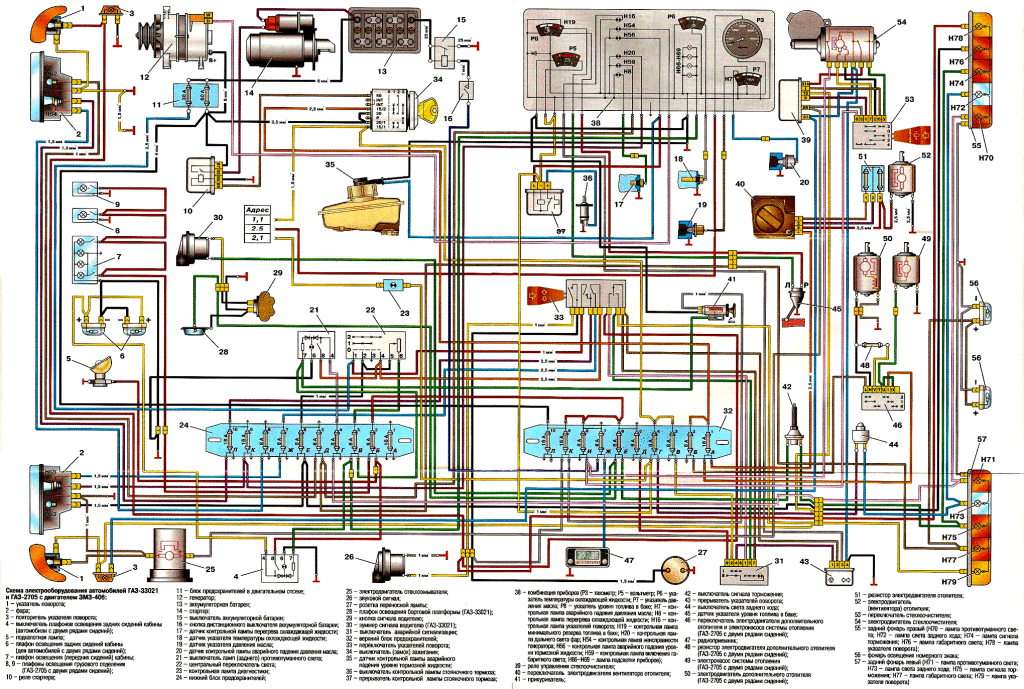

Электрическая цветная кликабельная (2000х1400) схема
