3B7 035 444 — первое поколение Quadlock

Quadlock разъем 3B7 035 444 первого поколения устанавливали на автомобили Volkswagen, Audi, Seat и Skoda c начала 2000х годов и до начала 2010х.

Разъем состоит из черного корпуса 3B7 035 444 и трех разъемов:

• 3B7 035 447A (синий ) для подключения aux;
• 3B7 035 447B (зеленый) для блока bluetooth и микрофона;
• 3B7 035 447 (коричневый) для выходов акустики.

Синий и зеленый разъемы разборные и состоят из двух частей. Наружная (синяя или зеленая оболочка) определяет типа разъема (чтоб не перепутать между собой), черная внутренняя — для крепления контактов.

Характерно, что черный корпус в правой части имеет отверстие для доступа к предохранителю магнитолы. Внизу правой части также может иметь два отверстия. 8 пинов, стационарно размещенных на разъеме используются для подключения питания и шины данных CAN infortaiment.

Quadlock 1го поколения 3B7 035 444

Распиновка стандартного евроразъёма

Рассмотрим распиновку евроразъёма на стандартном штекере ISO — 10478

Верхний силовой разъём «А»

Как уже упоминалось, данный штекер соединяет между собой источники и потребителей электрического тока бортовой сети автомобиля.

№1	Пусто
№2	Пусто
№3	Пусто
№4	Постоянное питание
№5	Питание антенны
№6	Подсветка
№7	Зажигание
№8	Масса

Несмотря на то, что в нём имеется восемь контактов, далеко не все их них могут быть задействованы в схеме подключения автомагнитолы. Давайте разберемся, каково предназначение и какую задачу каждый из этих контактов выполняет:

Разъёмы №1, №2, №3 и №6 по умолчанию в схеме бюджетной автомагнитолы редко когда задействуются. Чаще всего их используют для подключения дополнительных функций в более профессиональных версиях головного устройства, которые значительно повышают комфортность современного автомобиля, при этом цвета проводов могут быть выполнены в различных цветовых вариациях.

Например, среди дополнительного функционала можно выделить такие как:

1. выход «ANT», который применяется в тех случаях, когда в автомобиле установлена выдвижная автоматическая антенна;
2. «REMOTE», позволяющий подключить к автомагнитоле внешние усилители, а это значит, и увеличить количество подключаемых динамиков (актуально для автомобилей с большим салоном, так как в маленьком салоне большое количество динамиков создаёт большую нагрузку на органы слуха, что чревато негативными последствиями);
3. опцию «ILLUMINATION», которая автоматически, в зависимости от скорости движения автомобиля, управляет световой сигнализацией автомагнитолы – при большей скорости яркость дисплея снижается и не отвлекает водителя от процесса управления транспортным средством, при остановке же автомобиля она возвращается к своим начальным параметрам, что в значительной степени влияет на безопасность дорожного движения;
4. а так же очень распространённая в настоящее время опция «MUTE», которая включается в случаях использования подключенного к акустической системе автомобиля мобильного устройства – при прохождении сигнала приёма/вызова автомагнитола автоматически задействует данный выход, что ведёт к убавлению громкости звучащей музыки или же к полному отключению звука автомагнитолы;

Контакт под номером четыре (обозначается на электрических схемах как «А4») отвечает за включение всей акустической системы автомобиля. Через отдельный предохранитель, этот жёлтый провод подключается к клемме замка зажигания и уже от него запитывается от аккумуляторной батареи.

Организация подключения автомагнитолы по такой схеме гарантировано защищает аккумулятор от несанкционированного разряда, так как включение автомагнитолы возможно лишь при повороте ключа в замке зажигания.

Отечественны автолюбители как могли усовершенствовали схемы подключения автомагнитол, прибегая при этом к помощи как ручных тумблеров, так и к установке автоматического реле отключения магнитолы при постановке автомобиля на сигнализацию. Но, как мы видим, всеобщее признание получила именно эта схема подключения. Итак:

• Пятый провод (А5) синего цвета отвечает за подключение автомобильной антенны. Рассчитан он на максимальный выходной ток в 300 микроампер и при превышении данного значения большая сила тока могут выйти из строя не только выходные усилительные каскады, но и сама автомагнитола в целом;
• Контакт с позиционным обозначением «А7» красного цвета отвечает за доставку напряжения к энергозависимой памяти автомагнитолы. Это значит, что если случайно его отключить, то произойдёт сброс/обнуление всех параметров устройства к заводским настройкам. Напряжение на этом проводе – 12 вольт;
• Ну и последний провод данного разъёма проходящий в чёрной изоляции (А8), как вы уже наверное догадались, отвечает за подключение устройства к массе автомобиля.

Нижний акустический разъём «В»

Как уже упоминалось через разъём «В» подключается вся остальная периферия автомобильной акустической системы, то есть динамики. Распиновка евроразъема автомагнитолы под литерой «В» выглядит следующим образом (смотри предыдущее фото):

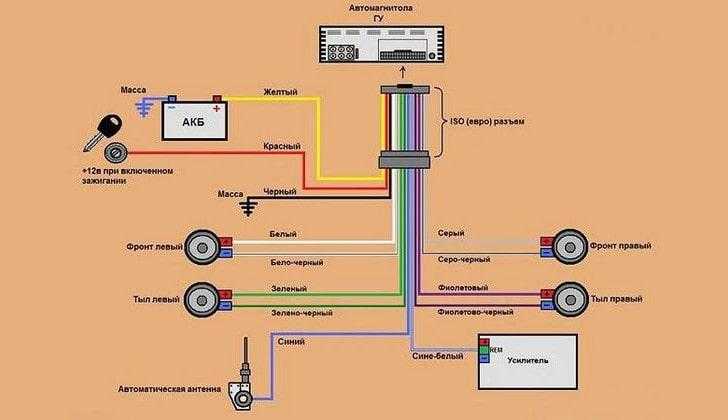

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

• белый провод присоединяется к левой передней колонке;
• серый провод подключается к правой фронтальной колонке;
• зеленый провод подключается к левой задней колонке;
• фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

• фиолетовые провода подключаются к контактам 1 и 2;
• серые — к контактам 3 и 4;
• белые — к контактам 5 и 6;
• зеленые — к контактам 7 и 8.

Если автомагнитола без штекера

Если в автотранспортном средстве отсутствуют ИСО-разъемы автомагнитол, владелец машины может установить их самостоятельно. Для этого выполняют распиновку в следующем порядке.

1. Если штекер отсутствует только в автомобиле, необходимо приобрести в специализированном магазине ISO-разъем. Он должен соответствовать штекеру на головном устройстве, которое впоследствии будет установлено. Если штекер отсутствует на магнитоле (на его месте находится пучок проводов), то необходимо подобрать колодку.
2. Первыми отделяют провода, отвечающие за подачу напряжения. Чаще всего они отличаются увеличенным сечением и изоляцией красного и черного цветов. Убедиться в правильности выбора можно с помощью тестового прибора.
3. Разделяют провода для колонок согласно электросхеме автомобиля. В ходе подключения запрещено соединять отрицательные провода с общей магистралью или “массой”.
4. Отделяют провод, необходимый для работы антенны.
5. После того как будут обозначены линейные выходы на магнитоле, их соединяют со стержнями нового разъема. Для этого оголенные концы провода крепят обжимным инструментом. Такая техника обеспечивает надежное крепление.
6. После соединения следует проверить работоспособность устройства.

Переходники и аксессуары

Автомобили, изготовленные для американского или японского рынков сбыта, оснащены оригинальным штекером для магнитолы. Оборудование имеет тюнер, частотный диапазон которого отличается от европейских стандартов, поэтому многие автовладельцы вынуждены применять различные адаптеры или менять головное устройство. Китайскими изготовителями выпускаются шлейфы для автомагнитол, которые обеспечивают коммутацию такого оборудования.

Существуют специальные ISO коннекторы для подключения штатных антенн автомобилей французского производства. Встречаются модификации, обеспечивающие подачу питания на дополнительный усилитель и фильтр. Также существуют различные фишки под магнитолу, обеспечивающие взаимодействие акустических компонентов, изготовленных по разным стандартам. Перечень необходимых переходников определяет владелец автомобиля в процессе подготовки к монтажу.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Toyota

Адаптер от производителя Intro. Отвечает за подключение электропитания и акустического (звукового) сигнала с ISO-разъема на штатное гнездо магнитол у автомашин японского производства:

• Toyota;
• Lexus;
• Daihatsu.

Renault

ISO-адаптер от фирмы-производителя Intro для быстрого подключения современной мультимедийной системы (ММС) либо другого нештатного устройства (магнитолы) на место заводского аппарата. Переходное устройство высокого качества исполнения по приемлемой цене, рекомендовано для установки на автомобили марки:

• Peugeot;
• Citroen;
• Renault, выпущенных после 2005 года.

Данное техническое переходное устройство представляет собой штекер для подключения к штатному разъему проигрывателя и колодки для электрической проводки авто. Без каких-либо специальных инструментов за короткий промежуток времени.

Достаточно купить ISO-переходник

по доступной цене, и можно самостоятельно в минимальные сроки произвести подключение автомагнитолы. При этом гарантированно достигается безопасность от неправильных подключений, коротких замыканий и иных трудностей.

Когда безISO-переходника не обойтись При покупке автомобиля с комплектацией средней и более высокой владелец получает штатную автомагнитолу. Зачастую ее функции сводятся к воспроизведения CD-дисков, МР3-файлов, а также прослушиванию радиостанций. Наличие интерфейса USB встречается на порядок реже, лишь в автомобилях премиального класса устанавливается навигационная система, позволяющая выводить изображение с камеры заднего вида. К сожалению, далеко не у всех есть возможность купить премиум-авто, в остальных случаях автомагнитола или совсем простая, или попросту отсутствует. Проблема решается покупкой и установкой одной из акустических систем, предлагаемых современным рынком.

Но здесь возникает дополнительная трудность — на новый автомобиль предоставляется гарантия, однако она сохраняется лишь в том случае, если владелец придерживается всех правил эксплуатации транспортного средства. Одно из них — не вмешиваться в электрическую проводку автомобиля. Поэтому немало дилеров запрещает устанавливать магнитолу и другое оборудование в посторонних сервисных центрах. Проблема усугубляется тем, что многие изготовители автомобилей используют собственные крепления, разъемы и форм-факторы, в результате возникают дополнительные сложности в монтаже акустической системы.

Методы подключения новой магнитолы

Если водитель решит заменить штатную автомагнитолу, то у него есть два пути:

1. Обрезать «родные» разъемы и произвести скрутку и спаять провода, после чего выполнить их изоляцию. Если после такого решения проблемы обратиться к дилеру с целью воспользоваться гарантийным обслуживанием автомобиля, вероятность получения отказа стремиться к 100%. К тому же в будущем будет сложно возвратить все на прежнее место. От полученного соединения трудно ожидать высокого качества — когда на дворе будут морозы, провода дубеют, а скрутка во время езды сталкивается с вибрацией, в результате чего контакт может пропасть или периодически пропадать.

1. Выбрать и приобрести соответствующий ISO-переходник . Это оптимальное решение проблемы — не требуется вносить какие-либо изменения в автопроводку, а также нарушать штатные разъемы. Все что требуется — снять заглушки или «родную» автомагнитолу, после чего установить два переходника — на антенну и на электрику. На это уйдет не более 10 минут времени! А если водителю предстоит поездка на станцию техобслуживания дилера, он всегда может возвратить штатную магнитолу.

Магазин «АвтоПрофи» предлагает переходники для различных моделей авто. Широкий ассортимент адаптеров позволит каждому подобрать наиболее подходящее изделие, которое облегчит установку стерео-системы. А если Вам потребуется дополнительная помощь с выбором изделия или произведением оплаты, наши сотрудники с удовольствием ее предоставят.

Немного теории: распиновка ISO разъема магнитолы – это определение по функциональности контактов в штекерах, в соответствие с их нумерацией. ISO разъем магнитолы — это разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным нормам.

При попытке самостоятельно заменить, к примеру, авто проигрыватель от Pioneer на JVC, владельцы автомобилей сталкиваются с ситуацией, когда провода в штекере перепутаны или даже не подходят по формам разъемов. Для того, чтобы решить этот вопрос, надо купить iso штекер, который продаётся в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы согласно схеме.

Распиновка разъемов по проводам

Стандартная распиновка разъемов при подключении по проводам. Для подключения магнитолы в случае потери или поломки штекера просто запомните или за маркируйте каждый провод по отдельность. Правильную распиновку магнитолы установленной в вашем автомобиле вы сможете найти в интернете и скачать в виде картинки.

Распиновка автомагнитолы

Штатные разъемы, используемые в таких машинах как Форд, Ниссан, Тойота и многие другие иностранные марки автомобилей применяют 16–пиновый ISO разъем европейского стандарта, который вы сможете посмотреть на фото ниже. Такие разъемы зачастую делаются сдвоенными два по восемь, что значительно облегчает отсоединение и подсоединение головного устройства.

Производители европейских стран приняли такой разъем как базовый и с 2000 года принял название FAKRA. Через такой разъем передается большое количество сигналов, такие как информация о зажигании, освещении, скорости. С внедрение все большего количества функций в автомагнитолу, разъем Iso для магнитолы со временем меняется и увеличивается распиновка. К примеру, Ford, Nissan, Mercedes-Benz, Peugeot, Volkswagen и другие европейские машины начали применять 40–контактный разъем под названием Quadlock.

Quadlock

Данный разъем состоит из 16 плоских ножек с дополнительными разъемами для иного оборудования. Вспомогательные разъемы делаются так, что перепутать их при подсоединении не возможно. Так же к нему относится 12 пиновый штекер для выхода аудио сигналов и 12 контактный для входа сигнала из различных источников.

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

1. ANT. Используется при наличии выдвижной антенны.
2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
4. Mute. Регулирует звук устройства.
5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

1. Задний правый + (фиолетовый).
2. Задний правый — (черно-фиолетовый).
3. Передний правый + (серый).
4. Передний левый — (черно-серый).
5. Передний левый + (белый).
6. Передний левый — (черно-белый).
7. Задний левый + (зеленый).
8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Читать дальше: Панель управления калина 2

Подключить магнитолу в машине качественно. Рекомендации:

Если мы рассматриваем магнитолу для создания хорошей, не рядовой аудиосистемы и получения отличного баса, то нужно знать как правильно подключить магнитолу

Это действительно важно, так как влияет на качество звучания

• Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле, как плюс, так и минус.
• Диаметр питающей проводки должен быть не меньше чем на разъеме магнитолы, в лучше в полтора-два раза толще.  Провод должен быть медным.
• На плюсовой провод обязательно установить предохранитель, соответствующий сечению не дальше 15 см от клеммы АКБ.
• При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Не рекомендуем вариант с параллельным соединением желтого и красного проводов, чтобы выключение магнитолы происходило только при нажатии кнопки на панели магнитолы. Рано или поздно можно забыть о выключении и тогда пострадает ваш аккумулятор.

• Как подключить усилитель
• Как подключить сабвуфер

 Нажмите кнопку, чтобы поделиться материалом:

Схемы распиновок магнитол с евроразъёмами и штекерами разных производителей и различных марок автомобилей:

Об ISO — разъёме и его распиновке

Распиновка магнитолы (не путать с Раскодировкой) — правильное соединение силовой и акустической проводки магнитолы с системой питания автомобиля и её акустической аппаратурой. Различные штатные магнитолы, особенно на старых автомобилях, имеют индивидуальные разъёмы подключения, распиновка которых происходит строго по определнной схеме, которая обычно располагается в верхней крышке магнитолы и позволяет разобраться, какого цвета провод за что отвечает. Дело в том, что располагается она там не всегда, либо, по какой-то причине не подходит (подключение в другое авто, например). Тогда перед пользователем встаёт дилемма, ведь если неверно подключить проводку к магнитоле — можно вывести и её, и систему питания автомобиля из строя. Но, дабы упростить подключение и замену проигрывателей, чтобы не было никаких скруток и паек, производители перешли на единый тип разъёмов или ISO — евроразъём. Только не совсем он единый получился, потому как единой вышла распиновка проводки, ну и форма фишки только отчасти, что конечно внесло больше ясности, но форму распиновки производитель очень часто делает свою, что крайне лишает всяческой универсальности. В общем, всё сложно.

В частости, все универсальные магнитолы типоразмеров 1 DIN и 2 DIN подключаются к акустике авто только через ISO, но так же предусмотрен подразъем mini ISO для подключения дополнительной аппаратуры.

DIN — это «Deutsche Industriele Norme» или по-русски — немецкие промышленные стандарты. Эти нормы были введены Германским институтом стандартицации и значат они буквально вот что: 1 DIN — размер магнитолы, высота х ширина — 180х50мм. 2 DIN 180х100мм, при монтажной глубине всех DIN в 160мм. И вот, весь мир, ну или почти весь, собирает магнитолы по этим стандартам. Так же еще, хоть и весьма редко, но встречается типоразмер 1,5 DIN — 180x75mm, это как ближе к 1 DIN по характеристикам. Итак, к распиновке:

Распиновка стандартного ISO 10487 разъема

С магнитолами 2 DIN всё примерно так же, только у них добавляется еще возможность подключения через mini ISO задних камер, навигационного оборудования и прочих дополнительных функций, доступных магнитолам с большим дисплеем.

ISO разъём с мини ИСО подразъёмом, как мы можем наблюдать из схем, состоит из 2 или 3 подразъеёмов или секций. Обычно, но не всегда, секции А и B соединены меж собой, а С подразъём — mini ISO — идёт отдельно всегда.

Станадартный же ISO 10487 евроразъем состоит всего из двух секций, которые так же могут быть скомпанованы меж собой, а могут идти раздельно, в таком случае секция А — отвечающая за силовое подключение к электрической цепи автомобиля будет иметь коричневый цвет.

Счастливым же обладателям магнитол с не ISO разъёмами, при смене головного устройства на новое и его подключении советуется не брать всё в свои руки, резать, паять и прочее, а прикупить себе штекер-переходник с вашего разъёма на ISO. Такое обязательно будет где-то продаваться и стоит он копейки.

Принципиальная схема подключения магнитолы в автомобиле с распиновкой

На схеме мы можем наблюдать как жёлтым толстеньким проводом мы запитываем магнитолу от АКБ, красный — управляющий провод, идёи на замок зажигания, чтобы наша магнитола знала, когда ей нужно включаться, а когда отключаться чтобы не сажать батарею. Чёрный толстенький провод — заземление, проходит на массу автомобиля. На указанной схеме у нас два провода Remote — синий и сине-белый, их раздвоение позволит нам подключить и антенну и усилитель. Да, так можно, только помните, что провод Rem — слаботочный! Если подать на него слишком большую нагрузку или закоротить его на кузов — выйдет из строя транзисторный ключ! И тогда придётся Вам сдавать ГУ в ремонт. Все манипуляции проводите на обесточенной магнитоле! Далее, два серых провода — серый и серый с чёрной полосой — это правый фронтальный динамик, серый — на положительный контакт, серый с чёрной полосой — на отрицательный. По аналогии, оба белых — фронтальный левый динамик, оба фиолетовых — тыльный правый динамик, оба зеленых провода — тыльный левый динамик. Усилитель подключен через разветвление RCA — линейных разъёмов (по-русски — тюльпанов) mini ISO. Вот и вся принципиальная схема!

Схемы распиновок магнитол с разъёмами разных производителей и различных марок автомобилей:

Помните, что цветовая маркировка соответствует обозначениям только на ISO евроразъемах! На штатных магнитолах различных автопроизводителей может быть своя распиновка. Всегда внимательно изучайте инструкцию и схему на крышке ГУ!

В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Выбор автомагнитолы

Практически все современные автомагнитолы, вне зависимости от бренда, сделаны в Китае и по техническим характеристикам приблизительно одинаковые. Отличаются только размерами по высоте (50 или 100 мм), внешним видом, числом каналов и дополнительными коммутационными возможностями.

Поэтому при выборе автомагнитолы в первую очередь нужно узнать размер посадочного места для нее в автомобиле и определиться с перечнем необходимых Вам дополнительных коммуникационных возможностей.

Технические характеристики современных магнитол
Наименование	Функция	Примечание
FM радио (87,5-108 МГц)	Прием радиопередач в УКВ диапазоне	современный диапазон
AM радио (66-74 МГц)	Прием радиопередач в УКВ диапазоне	советский диапазон
Воспроизведение с USB	Прослушивание звуковых и просмотр видео роликов	MKV, MP4, DIVX, Lossless Audio, JPEG, MP3 и WMA
Воспроизведение с SD флеш	Прослушивание звуковых и просмотр видео роликов	MKV, MP4, DIVX, Lossless Audio, JPEG, MP3 и WMA
Пульт дистанционного управления	Управление режимом работы магнитолы дистанционно
Сенсорный экран	Управление магнитолой прикосновением к экрану	Не стабильная работа при отрицательных температурах
GPS навигация	Определение места нахождения и возможность прокладки маршрута передвижения
Bluetooth громкая связь	Беспроводное подключение к магнитоле внешних устройств	Возможность общения по сотовой связи со свободными руками
3G интернет	Беспроводное подключение магнитолы к системе Интернет	Возможность работать в интернете
Wi-Fi	Беспроводное подключение внешних устройств к магнитоле через IP
Количество каналов для подключения громкоговорителей	2, 4, 6	Оптимально четыре
Выход на сабвуфер	Возможность подключения сабвуфера	Для меломанов

После определения перечня желаемых технических характеристик можно приступать к выбору подходящей модели. Практически все современные магнитолы обеспечивают достаточную мощность звука и низкий уровень нелинейных искажений, обеспечивающие достаточно качественное звуковоспроизведение для прослушивания, и все рассуждения по данной теме беспочвенны.

Естественность звуковоспроизведения зависит не только от источника сигнала, параметров магнитолы или другого звуковоспроизводящего устройства и их акустических систем, но и от акустических характеристик помещения. Достигнуть естественного звучания в салоне автомобиля объемом в несколько кубометров, да еще на половину имеющем не поглощающее звуковые волны покрытие (стекла, пластик) в принципе невозможно.

Излученные динамиком звуковые волны многократно отражаются от стекол и пластиковых панелей, образуя затухающие стоячие волны в виде эха. Отраженные волны суммируется с вновь излученными динамиками, и искажают их. Насладиться естественным звучанием можно только в концертном зале.

Таким образом, главными критериями при выборе автомагнитолы являются: высота корпуса, наличие необходимых функций и внешний вид. Остальные технические характеристики современных магнитол, как правило, обеспечивают высокое качество звуковоспроизведения.
