Устройство стартера автомобиля: принцип работы, схема и особенности

>Для чего нужен стартер в автомобиле и где он находится?

Стартер в автомобиле — это механизм, назначение которого заключается в воздействии на коленвал с целью его прокручивания, необходимого для запуска двигателя.

Стартер устанавливается в месте соединения силового агрегата с коробкой передач. Здесь располагается обычно пластиковый кожух, выполненный в виде колокола. В зависимости от модели авто стартерный механизм может устанавливаться ближе к верхней части либо внизу. В первом случае автовладелец получит к нему доступ из моторного отсека, а во втором — из-под днища. Фиксация устройства осуществляется с помощью двух или трех болтов.

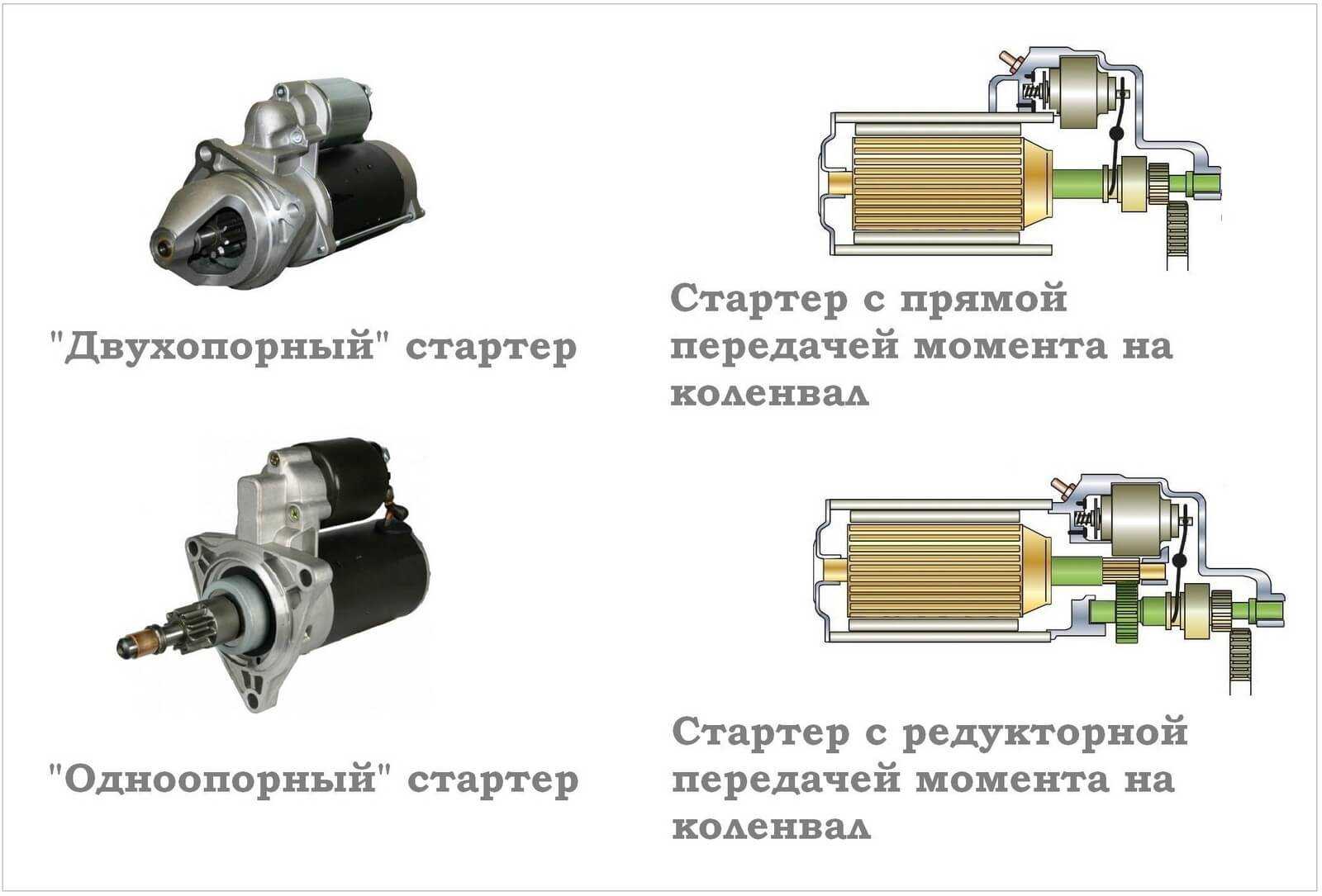

Виды и характеристики стартера

Я описал классическую конструкцию стартера. В ней бендикс находится прямо на вале ротора. Для такого устройства необходим электродвигатель с невысокой скоростью вращения и высокой тягой, что приводит к увеличению массы и размера устройства.

А какие стартеры устанавливаются на современных автомобилях? Это стартеры с редуктором. Рассмотрим подробнее каждый тип пусковых устройств, а также в чём состоит их отличие.

С редуктором

Такие стартеры называют планетарными. Стандартный редуктор имеет солнечную (ведущую) шестерню, водило, зубчатый венец. Все эти детали зацеплены друг с другом. В планетарном редукторе все составные части используются в качестве ведомого механизма.

В стартере с редуктором применяется дополнительный вал, где находится бендикс. Таким образом, бендикс и электродвигатель в пусковом устройстве работают только через редуктор. Но, несмотря на новую деталь под названием редуктор, принцип работы такого стартера мало отличается от классического.

Особенность планетарного стартера с редуктором в том, что он потребляет меньше энергии для своей эффективной работы, благодаря чему он сможет раскрутить коленвал ДВС даже при очень низком заряде аккумуляторной батареи много раз подряд. Редуктор снижает обороты электродвигателя, но улучшает их тяговую силу. А применение в конструкции магнитов увеличивает ресурс обмотки статора и предотвращает возможные неисправности.

Редуктор превращает скорость вращения в тягу, изменяя передаточное соотношение, благодаря чему можно не использовать мощные и «прожорливые» электродвигатели в стартере.

Плюсы:

  • Высокий срок службы.
  • Небольшой размер и вес.
  • Небольшая цена деталей.
  • Можно завести автомобиль даже при сильном морозе.

Минусы:

  • Существуют проблемы с поиском запчастей.
  • Невысокое качество деталей.
  • Более сложный ремонт по сравнению со стартерами без редуктора.

Также применяют устройства с редуктором и цилиндрической передачей, но из-за сложного механизма их ставят не так часто.

Без редуктора

Такие устройства также называют роторными стартерами. В конструкцию этого типа устройств не входит редуктор, а вращение передаётся напрямую на шестерню стартера. Самый главный плюс безредукторного механизма в очень простом устройстве, благодаря чему ремонт можно выполнить даже новичок. К тому же такой механизм отличается высокой надёжностью и выносливостью, что приводит к увеличению срока службы стартера. Поэтому в процессе работы неисправности из-за подачи тока возникают нечасто.

В безредукторном стартере сцепление шестерни с маховиком происходит моментально, поэтому запуск двигателя осуществляется очень быстро. К тому же детали на устройство можно легко купить в большинстве магазинов, хотя цена на них довольно высока.

Минусы стартеров без редуктора в том, что при низких температурах его работа крайне нестабильна из-за того, что устройство требует много энергии. Также такое пусковое устройство более тяжёлое и громоздкое по сравнению с редукторным.

Что лучше редукторный стартер или обычный? Для большинства автомобилей лучше всего подходит стартер с редуктором.

Стартер не крутит совсем

Проблема может быть:

  • в проводке;
  • во втягивающем;
  • непосредственно в двигателе стартера.

Начнем поиск проблемы с простого.

Осмотрим подключение

  • Проверьте противоугонные системы. Возможно это они шутят над вами.
  • Возможно у вас банально разряжен аккумулятор.
  • Если для цепи стартера есть предохранитель, проверьте его целостность.
  • Проверим, появляется ли напряжение +12 В на управляющем контакте стартера (это тонкий винт на втягивающем реле). Если напряжения нет, значит проверим дополнительное реле стартера и замок зажигания.
  • Попросите помощника поворачивать ключ в положение «старт» и послушайте. издает ли при этом стартер какие-то звуки. Возможно, у вас подклинивает шток втягивающего реле. Оно срабатывает, об этом свидетельствует щелчок, но его перемещение ограничено.

Основные компоненты стартера

По сути, устройство стартера автомобиля, схема его подключения к бортовой сети, одинаковы практически у любого производителя. Независимо от того, в какой стране изготовлен автомобиль и по каким стандартам. Отличаться устройства могут только лишь вариантом исполнения, качеством изделий, но общая конструкция будет однотипна. Можно выделить несколько основных компонентов:

  1. Ротор – подвижная часть стартера автомобиля. На нём имеется обмотка, на которую подается электрический ток.
  2. Статор является неподвижной частью. Некоторые производители электродвигателей в целях экономии устанавливают постоянные магниты. Но это делать неразумно, так как значительно снижается мощность электрического двигателя.

Обычно такая конструкция используется в редукторных стартерах. Без дополнительных шестерен электродвигатель не способен развить крутящий момент, необходимый для вращения коленчатого вала. В таких механизмах есть и преимущества, и довольно существенные недостатки. Главный плюс – это то, что при запуске двигателя стартер потребляет очень маленький ток. Но конструкция узла намного сложнее.

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

  • магнитный статор;
  • вал с якорем;
  • втягивающее реле с компонентами (электромагнит, сердечник, контакты);
  • щеткодержатель с щетками;
  • бендикс с шестерней;
  • вилка;
  • элементы корпуса.

Стартер, его назначение

Стартер – это устройство относительно маленьких размеров, которое, в силу своей конструкции, преобразовывает электрический поток энергии в механический. Из самого названия следует, что служит деталь для запуска двигателя.

Визуально, стартер – это небольшой мотор постоянного тока, который имеет механический привод. Он запускает первичное движение коленвала с частотой, необходимой для запуска ДВС и является обязательно составляющей электрического оборудования транспортного средства.

Если разбирать структуру стартера более детально, то можно понять, что он выглядит как четырехполюсный двигатель. Питает такой мотор аккумулятор автомобиля – сразу после поворота ключа зажигания, на клемму реле поступает ток. Мощность у элемента бывает разная, но производители предусматривают для большинства бензиновых ДВС стартеры на 3кВт. Напряжение от АКБ автомобиля значительно усиливает работу электромотора.

Поскольку, в идеале, стартер – единственный способ завести двигатель, автомобильные производители изобретают массу дополнительных функций и блокирующие механизмы для повышения безопасности при запуске двигателя и снижения риска угона.

К примеру, некоторые модели автомобиля предусматривают запуск двигателя только при выжатом сцеплении. При АКПП включение стартера происходит, только если селектор находится в положении «parking».

Замена щеток

Сняв реле, как описано выше, снимаем статор с якорем, отвернув гайки стяжных шпилек. Снимаем шестерню с вала. На задней крышке отворачиваем два винта и снимаем ее. Вынимаем щеткодержатель. Вытаскиваем якорь.

Осматриваем состояние обмоток и коллектора. Сильного обгорания и обрывов проводки быть не должно. При помощи мелкой шкурки, зачищаем пластины коллектора и задиры шейки вала якоря. Осматриваем щетки. При их большом износе — меняем щеткодержатель в сборе. Собираем электродвигатель в обратном порядке, не забывая смазать шестерни планетарного редуктора.

При правильной переборке и использовании новых запчастей, можно продлить срок службы этого, необходимого в системе автомобиля, устройства.

https://youtube.com/watch?v=NhlgjAu5lgg

Ремонт стартера ВАЗ 2106

Большинство неисправностей стартера ВАЗ 2106 можно устранить самостоятельно — в продаже имеются все необходимые для этого элементы. Поэтому при появлении описанных выше признаков не следует сразу менять стартер на новый.

Демонтаж стартера

Для снятия стартера ВАЗ 2106 потребуется:

  • гаечный ключ на 10;
  • торцевой ключ или головка на 10 с удлинителем;
  • гаечный ключ на 13;
  • отвёртка с крестообразным лезвием.

Сам демонтаж стартера осуществляется в следующем порядке:

  1. Крестообразной отвёрткой откручиваем винт хомута на шланге воздухозаборника. Снимаем шланг с патрубка воздушного фильтра и отодвигаем его в сторону.

  2. Ключом на 13 на 2–3 оборота ослабляем сначала нижнюю, а затем верхнюю гайку крепления воздухозаборника.

  3. Снимаем воздухозаборник.
  4. Ключом на 10 отворачиваем две гайки крепления теплоизоляционного щита.

  5. Снизу автомобиля торцевым ключом или головкой на 10 с удлинителем откручиваем нижнюю гайку крепления щита к опоре двигателя.

  6. Снимаем теплоизоляционный щит.
  7. Снизу автомобиля ключом на 13 выкручиваем болт нижнего крепления стартера.

  8. В моторном отсеке ключом на 13 откручиваем два болта верхнего крепления стартера.

  9. Взявшись за корпус стартера двумя руками, сдвигаем его вперёд, обеспечивая тем самым доступ к наконечникам проводов, подведённых к тяговому реле.

  10. Рукой снимаем разъем управляющего провода на тяговом реле.

  11. Ключом на 13 отворачиваем гайку крепления силового провода к верхнему выводу тягового реле.

  12. Взявшись двумя руками за корпус стартера, приподнимаем его вверх и снимаем с двигателя.

Видео: демонтаж стартера ВАЗ 2106

Разборка, дефектовка и ремонт стартера

Для разборки, дефектовки и ремонта стартера ВАЗ 2106 потребуются:

  • ключ на 8;
  • ключ на 10;
  • ключ на 13;
  • отвёртка с крестообразным лезвием;
  • шлицевая отвёртка;
  • молоток;
  • пассатижи;
  • штангенциркуль;
  • специальные оправки для запрессовывания втулок стартера;
  • омметр.

Работы выполняются в следующем порядке:

  1. Ключом на 13 отворачиваем гайку крепления провода к нижнему выводу тягового реле.

  2. Снимаем с вывода одну пружинную и две плоские шайбы.
  3. Отсоединяем от вывода реле провод обмоток стартера.
  4. Шлицевой отвёрткой выкручиваем три винта крепления тягового реле к крышке стартера.
  5. Снимаем реле.

  6. Извлекаем из якоря реле пружину.

  7. Приподняв якорь вверх, выводим его из зацепления с рычагом привода и отсоединяем.

  8. Отвёрткой с крестообразным лезвием выкручиваем два винта на кожухе.
  9. Снимаем кожух.

  10. С помощью шлицевой отвёртки снимаем фиксирующее вал ротора кольцо.

  11. Снимаем шайбу ротора.
  12. Ключом на 10 выкручиваем стяжные болты.

  13. Отделяем крышку стартера от корпуса.

  14. Шлицевой отвёрткой выворачиваем винты крепления обмоток.

  15. Извлекаем из корпуса изолирующую трубку.

  16. Отсоединяем заднюю крышку.

  17. Вытаскиваем из щёткодержателя перемычку.

  18. С помощью шлицевой отвёртки снимаем щётки и их пружины.

  19. С помощью специальной оправки выпрессовываем втулку из задней крышки стартера. Если на втулке имеются следы износа, устанавливаем на её место новую и, используя ту же оправку, запрессовываем.

  20. Пассатижами вынимаем шплинт приводного рычага стартера.

  21. Извлекаем ось рычага.

  22. Снимаем заглушку.
  23. Выводим из зацепления плечи рычага.
  24. Снимаем ротор вместе с муфтой.

  25. Извлекаем из передней крышки рычаг привода.

  26. Шлицевой отвёрткой сдвигаем шайбу на вале ротора.

  27. Разжимаем и снимаем фиксирующее кольцо. Отсоединяем муфту от вала.

  28. Оправкой выпрессовываем переднюю втулку из крышки. Осматриваем её и при обнаружении следов износа устанавливаем и запрессовываем оправкой новую втулку.

  29. Штангенциркулем измеряем высоту каждой из щёток (угольков). Если высота какой-либо щётки меньше 12 мм, меняем её на новую.

  30. Осматриваем обмотки статора. Они не должны иметь следов прогара и механических повреждений.

  31. Проверяем целостность обмоток статора. Для этого подсоединяем первый щуп омметра к выводу одной из обмоток, а второй — к корпусу. Сопротивление должно быть около 10 кОм. Процедуру повторяем для каждой из обмоток. Если сопротивление хотя бы одной из обмоток окажется меньше указанного, статор следует заменить.

  32. Осматриваем коллектор ротора. Все его ламели должны быть на месте. При обнаружении на коллекторе следов пригорания, грязи, пыли зачищаем его мелкой наждачной бумагой. При выпадении ламелей или следов сильного подгорания ротор меняем на новый.
  33. Проверяем целостность обмотки ротора. Один щуп омметра подсоединяем к сердечнику ротора, другой — к коллектору. Если сопротивление обмотки меньше 10 кОм, ротор следует меняем на новый.

  34. В обратном порядке производим сборку стартера.

Где он находится

Этот вопрос задают те, кто только стал счастливым обладателем транспортного средства. В большинстве случаев о его местонахождении под капотом задумываются тогда, когда он начинает барахлить, или те, кто любит самостоятельно поковыряться в машине в гараже.

В независимости от типа двигателя и его расположения под капотом, механическая или автоматическая коробка передач стартер находится в непосредственной близости к коробке, частично закреплен на ней болтами.

Помните, когда рассматривали принцип работы сцепления, упоминалась такая деталь, как «маховик». Он соединен с коленчатым валом мотора, через него и сцепление передается момент с двигателя на КПП. Он имеет форму большой шестерни и своими зубцами соединяется со стартером. Поэтому, найти его можно всегда возле коробки передач, потому что через механизм бендикса (об этом «звере» поговорим позже) передается вращение на шестерню маховика, а с него на коленвал движка.

Прежде чем говорить о принципах работы, давайте разберем из чего он состоит.
