Как проверить гидрокомпенсаторы на 406 двигателе?

Как проверить гидрокомпенсаторы клапанов на работоспособность своими руками

Всем доброго времени суток! Самостоятельный ремонт автомобиля многим доставляет удовольствие. Есть ряд автовладельцев, которые любит ковыряться в собственной машине. И у них вряд ли возникнут проблемы с тем, как проверить гидрокомпенсаторы.

Если вы не знаете, что это такое, где находятся эти компенсаторы и зачем вообще они нужны, заниматься ремонтом своими руками я вам не советую. Слишком много рисков.

Хотя в действительности проверка на работоспособность не сопряжена с какими-то сложными процедурами. Проверить можно и самому, а вот ремонт уже стоит доверить специалистам.

Предлагаю обсудить вместе со мной эту тему. Я расскажу, что удалось выяснить мне, а вы, при желании, добавьте, прокомментируете или поправьте меня, если вдруг найдете где-то ошибку. От них никто не застрахован.

Характерные неисправности

Прежде чем изучать снятый гидрокомпенсатор, нужно определить неработающий элемент. Компенсаторы стоят на клапанах, потому их количество равняется количеству предусмотренных на двигателе клапанов.

Проверку можно сделать, не снимая распредвал. Но сначала нужно понять, почему даже новые элементы выходят из строя. Выделяют 4 главных неисправности.

  • Увеличивается зазор, предусмотренный между самим плунжером и его втулкой. В итоге начнет утекать масла. Компенсатор не сможет, скажем так, выбирать тепловые зазоры;
  • Наблюдается негерметичное закрытие клапана. Такое происходит редко, но исключать не стоит. Из-за этого между плунжером и втулкой не сможет создаваться нужное давление;
  • Заклинивание плунжерной пары. Втулка работает так, что она должна перемещаться свободно относительно установленного плунжера. Если этой свободы нет, здравствуй заклинивание;
  • Засорения. Загрязняются масляные каналы. Потому гидрокомпенсаторы (ГК) работать не могут.

Есть достаточно обширный перечень видео и фото руководств, по которым можно выполнить проверку.

Автомобилисту важно сказать, какой стучит из имеющихся ГК, чтобы отремонтировать его, поменять и восстановить нормальную работу двигателя. Чаще всего автомобилисты обращаются с такими вопросами, будучи владельцами следующих авто:

Чаще всего автомобилисты обращаются с такими вопросами, будучи владельцами следующих авто:

  • Газель;
  • Шевроле Ланос;
  • Фольксваген Поло;
  • Лада Приора 16 клапанов;
  • Дэу Нексия 8 клапанов;
  • Шевроле Нива;
  • ВАЗ 2110;
  • Лада Калина;
  • Ниссан Альмера и пр.

Не важно, какая у вас машина или двигатель. В распоряжении может оказаться мотор ЗМЗ 406, либо неисправность возникла на ВАЗ 2112

Несмотря на незначительную разницу в конструкциях, проверяются и ремонтируются ГК примерно одинаково. Существенных отличий нет.

Приступая к работе, предварительно убедитесь, что вы знаете, где находятся компенсаторы, и как следует поступить при выявлении неисправного элемента.

Тюнинг ЗМЗ 406

Некоторые автомобилисты дорабатывают ЗМЗ 406, то есть проводят тюнинг. Существует два способа провести апгрейд. Первый — механическая доработка, второй — программная. Во втором случае, проводится перепрошивка электронного блока управления двигателем на понижение расхода или увеличения мощностных характеристик. В первом случае, потребуется механическое воздействие, чтобы добавить мощности.

Формирование

Автолюбителю придётся заменить распределительные валы, установить Т-образные клапаны, расточить камеру сгорания, смонтировать облегчённые поршни, шатуны и коленчатый вал. Также, потребуется полная адаптация головки блока цилиндров. Выход мощности составит около 200 лошадок, а вес мотора уменьшиться на 16 кг.

ЗМЗ 406 турбо или установка компрессора

Для монтажа компрессора придётся установить усиленный коленчатый вал и кованые поршни. Турбина Garrett 28, коллектор под неё, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. Турбирование ЗМЗ 406 позволит раскочегарить силовой агрегат до нереальных 300-400 лошадок.

Неисправности гидрокомпенсаторов и их замена

 Гидрокомпенсатор представляет собой деталь, которая располагается в головке блока цилиндров и выполняет функцию автоматической регулировки зазора клапанов. В зависимости от марки и модели авто, а также типа двигателя их количество может быть разным. Гидрокомпенсаторы исключают необходимость ручной регулировки клапанов. Но, как и у любых деталей, у них могут возникать неисправности. Обычно их симптомом является громкий стук. Если автовладелец услышал его, то необходимо вовремя принять меры, чтобы избежать более серьезных последствий. Стоит разобраться, почему стучат гидрокомпенсаторы, и как это исправить.

Как прокачать гидрокомпенсаторы и для чего это нужно

После установки гидрокомпенсаторы необходимо «прокачать» на работающем двигателе, чтобы удалить попавший внутрь воздух.

После того, как были установлены новые гидрокомпенсаторы, может раздаваться стук. Это не говорит о том, что детали неисправны. Необходимо просто произвести «прокачку», чтобы удалить попавший внутрь воздух. Для этого необходимо завести автомобиль. Двигатель должен работать на 2500 оборотах примерно три минуты. Можно повышать количество оборотов до 3000. На холостых оборотах нужно дать мотору поработать 30-40 секунд. После этого двигатель глушится на минуту. Далее он снова заводится, и если стук снова слышится, то цикл действий нужно повторить.

Можно ли ездить, если стучат гидрокомпенсаторы

Продолжать эксплуатацию автомобиля при стучащих гидрокомпенсаторах не рекомендуется. Это может привести к гораздо более серьезным проблемам. Неисправности гидрокомпенсаторов могут повлечь за собой потерю мощности двигателя, увеличение расхода топлива, прогорание клапанов, быстрый износ деталей и даже заклинивание агрегата. Поэтому необходимо вовремя проверить ситуацию, чтобы произвести чистку гидрокомпенсаторов либо их замену.

Присадка Ликви Моли для гидрокомпенсаторов: стоит ли пользоваться

Присадка в масло Стоп шум гидрокомпенсаторов Ликви Моли

Если после замены масла гидрокомпенсаторы застучали, то можно использовать присадку Стоп-шум Liqui Moly.

Современный производитель Liqui Moly выпускает специальную присадку для моторного масла, которая позволяет избавиться от шума гидрокомпенсаторов, который происходит из-за недостаточной смазки. Вещества, содержащиеся в присадке стоп-шум гидрокомпенсаторов Liqui Moly, позволяют очищать масляные каналы даже в труднодоступных местах. Смазывающие свойства моторного масла улучшаются, увеличивается его вязкость, что помогает избавиться от шума. Такую присадку вполне можно использовать, если после замены масла застучали гидрокомпенсаторы.

Таким образом, гидрокомпенсатор – это важная деталь в автомобиле, которая обеспечивает правильную работу двигателя. Автовладелец должен понимать, что при возникающем стуке необходимо сразу начинать искать его причины. Если самостоятельно не получается узнать, как определить стучащий гидрокомпенсатор, то следует обратиться в автосервис. Там специалисты быстро определят причины и устранят проблему. Иногда устранение стука гидрокомпенсаторов возможно без разбора, но в ряде случаев потребуется их замена или ремонт.

Замена гидрокомпенсаторов 405-406-409 двигателя.

В статье подробно и последовательно описана замена гидрокомпенсаторов (Гидротолкателей) 405-406-409 двигателя. Каждая выполняемая операция сопровождается фотографией и пояснением. Приведен список взаимозаменяемых гидрокомпенсаторов с указанием их производителей. Данная статья поможет водителям произвести замену гидрокомпенсаторов своими руками.

При появлении стука механизма тепловых зазоров сапунов или детонации мотора, что является причиной выхода из строя одного или нескольких гидриков, встает необходимость их замещения.

На движителях 405, 406, 409 замена гидрокомпенсаторов процесс схожий, так как эти агрегаты похожи по своей конструкции.

Для того, чтобы до лесть до модуля тепловых зазоров сапунов, необходимо произвести его частичную разборку.

Сначала, открутив гайку на 13, демонтируем клемму минус с источника питания авто.

Далее производим демонтаж следующих деталей с автомобиле и с двигалки:

После этого выставляем распределительные валики по меткам на их звездочках. Для этого совмещаем отметину на нижней крышке цепей грм с рисской на демпфере колен вала, при установившемся плунжере первого горшка в высшей мертвой точке.

При этом кулачки первого горшка обоих распределительных валов должны смотреть в разные стороны:

Если кулачки сортировочных торсионов смотрят внутрь движителя, то необходимо колен вал провернуть на один оборот по часовой стрелке.

После этого разбираем двигалку дальше:

После того как была произведена частичная разборка агрегата и появился доступ к гидрикам, нужно проверить их исправность.

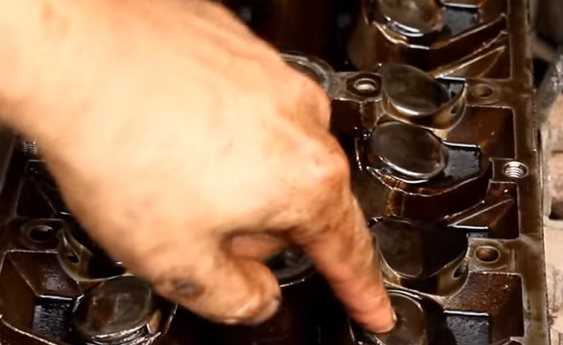

Чтобы определить какие гидромеханический термокомпенсаторы агрегата вышли из строя, необходимо на них сверху нажать большим пальцем.

Если гидрик твердый, не проваливается — значит он исправный. Если гидрокомпенсатор проваливается немного — значит он неисправен. Такой гидрик надо заменить.

Удаляем неисправные гидравлические компенсаторы из их гнезд. Вынимать их удобней всего магнитом.

Для подмены подойдут гидромеханические компенсаторы следующих изготовителей:

Нет необходимости менять все устройства автоматической регулировки тепловых зазоров дросселей. Достаточно заменить только неисправные. Поэтому нужно купить комплект из 8 штук. Так будет дешевле. Даже из этого набора не все они уйдут на замену. Некоторое количество останется.

Перед монтажом новых гидравлических толкателей их нужно смазать моторным маслом.

Производится замена гидрокомпенсаторов. Для этого просто опускаем их в свои гнезда. Монтируем ножкой вниз и головой вверх.

Далее собираем двигатель в обратном порядке. Для этого выполняем следующие работы:

— в оболочку гидронатяжителя всунуть поршень 3 до упора стопорного кольца 4 в выступ приспособления;

Замена гидрокомпенсаторов процедура не сложная, но требует знаний и внимательности. Нужно быть собранным при установке кулачковых валов по отметинам и при закручивании метизов. Не забывайте, что они стальные, а детали движка алюминиевые. Соблюдайте моменты закручивания крепления всех деталей.

Как проверить гидрокомпенсаторы клапанов на работоспособность своими руками

Всем доброго времени суток! Самостоятельный ремонт автомобиля многим доставляет удовольствие. Есть ряд автовладельцев, которые любит ковыряться в собственной машине. И у них вряд ли возникнут проблемы с тем, как проверить гидрокомпенсаторы.

Если вы не знаете, что это такое, где находятся эти компенсаторы и зачем вообще они нужны, заниматься ремонтом своими руками я вам не советую. Слишком много рисков.

Хотя в действительности проверка на работоспособность не сопряжена с какими-то сложными процедурами. Проверить можно и самому, а вот ремонт уже стоит доверить специалистам.

Предлагаю обсудить вместе со мной эту тему. Я расскажу, что удалось выяснить мне, а вы, при желании, добавьте, прокомментируете или поправьте меня, если вдруг найдете где-то ошибку. От них никто не застрахован.

Особенности ДВС после модернизации

Как уже был сказано, на «Газели», которые часто используются в грузоперевозках, устанавливаются агрегаты ЗМЗ-405. У обновленных двигателей поменялась прошивка, повысился моторесурс. Слабым звеном у 406-го карбюраторного мотора были прорези в месте разъема блока и головки цилиндров. Эти прорези служили протоками для охлаждающей жидкости и способствовали улучшению отвода тепла от цилиндров.

Но платой за это становилась сниженная прочность блока. Это приводило к тому, что ГБЦ деформировалась при затяжке болтов и удерживающих шпилек. Особенно если при установке использовался не динамометрический ключ, а просто головка с длинным воротком. Коробление ГБЦ вело к утечке выхлопа и перерасходу масла. Модернизация двигателя устранила эту недоработку. Перемычки между цилиндрами были увеличены с 10 до 14 миллиметров. Длина резьбовых отверстий для болтов головки — на 24 мм.

Как поменять компенсаторы на 406 двигателе

На ремонт приехал автомобиль Газель, с жалобами на застучавшие гидрокомпенсаторы, произведём их замену, покажем как это правильно сделать, чтобы вы смогли повторить всё своими руками. Также в машине горит датчик давления масла на холостых оборотах, заодно разберём и эту проблему.

Снимаем клапанную крышку, переднею крышку головки. Теперь нам нужно провернуть мотор, чтобы поставить совместить метки на коленвалу и штифты стояли вровень с «головой». Затем снимаем верхний успокоитель цепи, откручиваем все распредвала и снимаем их. В ролике это всё подробно показывается.

Определяем какой компенсатор стучит, для этого на каждый гидрокомпенсатор нажимаем пальцем, сразу скажу что этот способ не самый надёжный, зато быстрый и простой. Если он под давлением пальцев прогибается, значит неисправен, наш тест выявил три таких.

Сразу скажу, что менять лучше все, так как из личного опыта, если вышли из строя 3, то другим живым осталось работать недолго. Старые гидрокомпенсаторы достаём с помощью неодимового магнита и с помощью него же ставим сразу новый компенсатор.

Видео замена гидрокомпенсаторов в Газель ЗМЗ 406:

Видео очень подробное, сделано от начало и до конца, весь процесс выполняется по шагам, чтобы вы делая эту работу своими руками у себя в гараже не могли ошибиться. Снято с удобного ракурса, когда можно рассмотреть даже мельчайшие детали.

Гидротолкатели двигателя Газель 405 представлены в виде металлических цилиндров, которые располагаются между клапанами и кулачковым валом. Гидрокомпенсаторы (гидротолкатели) совмещают выполнение двух функций: устраняют зазоры в приводе и передают усилия от вала к клапанам. Работа этих важных деталей основывается на принципе несжимаемости масла, которое заполняет внутреннюю полость компенсатора при работе двигателя, тем самым передвигая плунжер гидрокомпенсатора при появлении зазора. Благодаря такой функциональности гидротолкателей обеспечивается контакт рычага клапанного привода с кулачком распредвала без зазора, что, в свою очередь, обеспечивает постоянную работу узла без надобности проведения дополнительных регулировок. В нашей статье мы рассмотрим причины, по которым у автомашины Газель 405 (двигатель инжектор) стучат гидрокомпенсаторы.

Устройство и принцип работы гидрокомпенсаторов

Устройство стандартного гидравлического компенсатора представлено корпусом с подвижной плунжерной парой внутри, в состав которой входит подпружиненный плунжер с шариковым клапаном и втулка. В качестве корпуса может использоваться часть головки блока цилиндров, цилиндрический толкатель или элементы рычагов привода клапанов.

Работа гидрокомпенсатора во многом зависит от плунжерной пары. Благодаря зазору в 5 — 8 микрон между плунжером и втулкой с одной стороны соединение полностью герметично, а с другой стороны детали свободно перемещаются друг относительно друга.

Обратный шариковый клапан закрывает отверстие в нижней части плунжера, а пружина необходимой жесткости установлена между плунжером и втулкой.

Принцип работы гидрокомпенсаторов клапанов далее рассмотрен более подробно:

  1. Тепловой зазор остается между распределительным валом и корпусом в момент, когда кулачок распределительного вала тыльной стороной располагается к толкателю.
  2. Посредством масляного канала из системы смазки в плунжер поступает масло, одновременно пружина действует на плунжер и поднимает его, компенсируя зазор. Масло попадает также и в полость под плунжером.
  3. По мере поворачивания вала возникает давление на толкатель со стороны кулачка, из-за чего тот перемещается вниз.
  4. Происходит закрытие обратного шарикового клапана, а плунжерная пара берет на себя роль жесткого элемента, передавая усилие клапану.
  5. Из-под плунжера выдавливается немного масла, поскольку между ним и втулкой есть зазор, но поскольку масло поступает из смазочной системы, происходит компенсация утечки.
  6. Длина гидрокомпенсатора несколько изменяется, поскольку при запущенном двигателе детали нагреваются, но зазор компенсируется в автоматическом порядке за счет изменения объема порции масла.

Это интересно: Где выгоднее купить новый автомобиль: цены на Шевроле-Круз универсал

Прокачка гидрокомпенсаторов

При определенных условиях эксплуатации автомобиля (длительные перерывы в работе, износ плунжерных пар ГК) может произойти частичное вытекание масла из гидрокомпенсаторов (завоздушивание). Это проявляется стуками в приводе ГРМ прогретого двигателя.

Удалить воздух из компенсаторов можно следующим образом: сначала следует дать двигателю поработать 2-3 мин. при постоянных оборотах (2-2,5 тыс. об/мин), затем при переменных (2-3 тыс. об/мин), а после этого 30-50 сек на холостых. Шумы в ГРМ должны исчезнуть, но если они сохраняются, весь цикл повторяется, иногда — несколько раз. Если это не поможет, следует искать неисправные ГК и причину их выхода из строя.

Расценки

Замена компенсаторов — удовольствие не из дешевых. Стоимость одного нового ГК в зависимости от его типа — 27-109 грн. Работа по замене комплекта гидрокомпенсаторов на СТО обойдется владельцу еще в 150-170 грн. Если клапаны «застучали» (из-за износа плунжерной пары), можно на время отодвинуть ремонт, заменив масло в двигателе более вязким. Допускается замена синтетического масла полусинтетическим, а в подержаных иномарках — даже минеральным. Хотя в последнем случае, как мы ранее упоминали, возможно появление других отрицательных явлений.

Устройство гидрокомпенсаторов

Система устройства гидрокомпенсатора хоть и «тонкая штука», но совсем не сложная . Гидрокомпенсатор состоит из клапана, плунжера, поршня, корпуса и стопорного кольца. При работающем двигатели распредвальный кулачек находясь в верхней точки движения, относительно компенсатора располагаясь тыльной стороной.

Вследствие чего, гидрокомпенсатор не принимает не каких усилий, что позволяет внутренней пружине выдавить плунжер, благодаря этому зазор исчезает. В пространство, которое появилось под плунжером, через клапан попадает масло. После полного заполнения гидрокомпенсатора моторным маслом, давление внутри двигателя и давление гидрокомпенсатора сравнивается и клапан закрывается.

Когда кулачок распредвала поворачивается к гидрокомпенсатору выпуклой стороной, он под усилием начинает толкать его вниз. Наполненный моторным маслом компенсатор имеет довольную жесткость, для того чтобы без потерь передать усилие на движущиеся распредвала , а они в свою очередь на ГРМ. В таком процессе, небольшая часть масла выходит из гидрокомпенсатора , в результате образуя небольшой зазор, который был в начале всего цикла.

Принцип работы гидрокомпенсатора позволяет не допустить рабочих зазоров ДВС, а также не допускает зазоров даже при горячем двигателе, и зазоров связанных с износом ГРМ.

Основные виды неисправностей

Мы отвечаем на вопрос, как проверить гидрокомпенсаторы на работоспособность. Можно заметить, что причин появления неисправностей существует четыре:

  1. Увеличение величины зазоров в областях, указанных стрелками на фото ниже. Зазоры образуются между плунжером и плунжерной втулкой. Результатом станет повышенная утечка масла. Компенсатор попросту не будет успевать «выбирать» тепловой зазор;
  2. В редких случаях обратный клапан закрывается негерметично. Что как минимум делает невозможным создание достаточного давления, образуемого между втулкой и плунжером;
  3. Втулка относительно плунжера должна перемещаться свободно. В областях, указанных на фото 3, может появиться засор, и тогда плунжерную пару заклинивает;
  4. Засорение масляных каналов двигателя – это ещё одна причина, по которой компенсаторы перестают действовать.

Пункты 1-3 у нас иллюстрируются на фото:

Первая неисправность всегда возникает как следствие абразивного износа. Применяете некачественное масло – получите соответствующий результат. Вторая неисправность – это результат износа либо засорения. Последнее, кстати, встречается чаще. Ну а заклинивание может возникнуть из-за постепенной закоксовки или из-за появления отложений.

Каждая из причин получила номер от 1 до 4. Дальше делаются ссылки, где сказано, какая именно причина вызывает тот или иной эффект. Читайте внимательно.

Процесс тестирования «от и до»

Рассмотрим ответ на вопрос, как проверить исправность гидрокомпенсаторов на практике. Нужно открыть капот, завести двигатель и слушать:

  1. Допустим, сразу после пуска двигателя появляется повышенный шум, а через 5-6 секунд он исчезает. Вывод: компенсаторы исправны, просто из их полости вытекло масло;
  2. На холостых оборотах наблюдается прерывистый шум. При повышении числа оборотов шум исчезает полностью. Вывод: неисправность есть, а обусловлена она второй либо третьей причиной (см. выше);
  3. Когда прогретый мотор работает на холостом ходу, может появляться непрерывный шум. При повышении частоты вращения шум уходит. Вывод: причина неисправности, которая имеет место, указана под номером 1;
  4. Выше были указаны схожие симптомы. Но мотор может вести себя по-другому: шум появляется на повышенных оборотах, а исчезает на низких. Значит, причиной неисправности является вспенивание масла;
  5. Допустим, наблюдается характерный шум одного либо нескольких клапанов. От частоты вращения эффект не зависит. Знайте, что эту неисправность может вызывать любая из причин, перечисленных в «главе 2»;
  6. Иногда можно слышать шум в режиме холостого хода, который усиливается с ростом частоты до 1500-2000 об/мин, но не более. Данный эффект с работой гидрокомпенсаторов не связан.

Сейчас нам осталось выяснить, чем вызывается вспенивание масла. На самом деле к появлению эффекта приводит как недостаток, так и избыток масла двигателя. Совет: нужно долить расходную жидкость до метки MIN либо избавиться от её избытка.

Повышенный уровень шума не всегда говорит о неисправности. Из части гидрокомпенсаторов, если авто оставить на склоне, масло может вытечь полностью, но недостаток быстро восполнится на работающем двигателе. Избавиться от неприятного эффекта можно за несколько секунд. Для чего выполняется пуск мотора.

Из всего сказанного делается простой вывод: парковать автомобиль на склоне нужно только по необходимости. Все опытные автовладельцы об этом знают.

Немного о причинах

Начнем со стуков компенсаторов, которые возникают при некорректной работе. Тогда в системе не образуется необходимое давление. Причин тому несколько:

  • износилась плунжерная пара;
  • компенсатор заклинило, и произошло это из-за масляных нагаров;
  • элемент загрязнен накипью или окалиной;
  • загрязнения возникли от хлопьев сгоревшей смазки;
  • в компенсаторе или масляном канале имеются посторонние предметы;
  • под шариковым клапаном оказалось инородное тело.

Также нельзя обойти стороной разницу причин стуков на холодном и на горячем двигателе.

Если вы слышите, как стуки возникают при холодном моторе, но при этом на разогретом силовом агрегате их нет, здесь есть свои причины.

Перечислим основные факторы, приводящие к стукам ГК на холодном (не прогретом) ДВС:

  • используется не соответствующее требования по вязкости масло;
  • вышел из строя редукционный клапан;
  • компенсатор сломался или износился;
  • в моторе мало масла;
  • в смазку попала иная жидкость;
  • масляный фильтр засорен;
  • автомобилист не провел своевременную смену моторной смазки.

Но также стоит отметить, что стуки появляются и на горячем моторе.

В этой ситуации выделяют несколько возможных причин:

  • летом используется зимнее масло;
  • зимой применяется летняя смазка;
  • компенсатор вышел из строя;
  • ГК повредился;
  • наблюдается сильный износ компенсатора;
  • забился масляный фильтр;
  • сломался редукционный клапан;
  • некорректно работает масляная помпа (насос).

Ничего сложного в проверке работоспособности таких элементов как гидрокомпенсаторы нет. Работу можно выполнить своими руками в стандартных гаражных условиях.

Но устранять выявленные причины самому или нет, вопрос куда более серьезный. Рекомендую дважды подумать, прежде чем лезть в мотор своими руками. Это не так просто, как может показаться. Если вы уверены в своих силах, тогда дерзайте.

Чего точно делать не стоит, так это продолжать эксплуатировать свое транспортное средство, когда наблюдаются очевидные стуки в гидрокомпенсаторах. Если игнорировать этот совет, вы столкнетесь с еще более серьезными и дорогостоящими поломками.

Всем спасибо за внимание! Подписывайтесь, задавайте вопросы и оставайтесь с нами! Пригласить к нам своих друзей тоже будет не лишним!

43,25

Технические данные ЗМЗ 406

  • Производитель ЗМЗ 406 Заволжский завод по производству автомобильных моторов. Период выпуска с 1997 по 2008 год.
  • Четырёхтактный бензиновый двигатель, имеющий рядное расположение четырёх цилиндров.
  • Материал изготовления БЦ особо прочный сплав чугуна.
  • Система газораспределения DOHC, имеющая два вала газораспределения и 16 клапанов. Привод ГРМ цепной, имеющий две ступени, оборудованный гидравлическим натяжителем.
  • Инжекторную систему питания имеет модель ЗМЗ 4062. Карбюраторной системой оборудованы ЗМЗ 4061, и ЗМЗ 4063.
  • Ход поршня данного ДВС составляет 86 мм., диаметр его цилиндров 92 миллиметра.
  • Степень сжатия у 4061 модели 8:1, у 4062 и 4063 модели степень сжатия составляет 9.3:1.
  • Точный объём ДВС 2286 куб., сантиметров.
  • Используемое горючее АИ 76, АИ 92 в зависимости от степени сжатия.
  • Нормы Европейского соответствия по выбросам токсичных веществ для инжекторной версии ЗМЗ 4062 Евро 2 и Евро 3.
  • Вес силового агрегата 185 и 187 килограммов.

Мощность

ЗМЗ 4061 при 4500 оборотов мин., равна 100 л., сил, ЗМЗ 4063 при 4500 оборотов мин., равен 110 л., сил, ЗМЗ 4062 при 5200 оборотов мин., равна 145 л., сил. Крутящий момент 177, 186, 201 Нм при 3500 и 4000 оборотов мин., для соответствующих моделей ЗМЗ.

Расход топлива

Расход горючего при движении в городском режиме 13.5 литров на 100 км., пробега, по трассе 8.8 литра, общий расход горючего 11 литров на 100 км., пробега. Данные соответствуют расходу Газ 31105 с МКПП.

Сколько литров масла и какого заливать

Допустимый расход моторной смазки 0.1 литр на 1000 км., пробега. Виды используемого масла: 15W40, 10W40, 20W40, 10W30, 5W40, 5W30. Объём масла в двигателе 6 литров. Для замены брать 5.4 литра. Замену моторной смазки производить каждые 7 тыс., км., пробега.

Ресурс двигателя

Ресурс работы мотора по данным производителей 150 тыс., км. В реальности, при бережном вождении и правильном своевременном обслуживании эта цифра может быть в два раза больше.

Стук двигателя

Пока я с супругой был в отпуске, Патриот стоял на парковке у дома моих родителей. По утверждениям отца, машину он заводил за две недели два раза с прогоном на холостую по 15-20 минут. Поскольку отец с моим автомобилем совершенно не знаком, стуку из-под капота он значения не придал.

Когда же мы вернулись, я сразу обратил внимание на странный звук, который исходил от двигателя при его работе. Звонкое ритмичное клацанье, частота которого пропорционально увеличивается с увеличением оборотов

Я тут же вспомнил, что точно такой же звук был у двигателя, когда я в первый раз завёл машину еще перед получением. А когда машину получал, звука уже не было. Поэтому паниковать не стал. Дождался прогрева двигателя до рабочей температуры и выдвинулся в путь с парковки в сторону дома в другом конце города.

Через несколько минут в движении я вдруг понял, что звук пропал. Даже специально остановлися, чтобы проверить. И действительно двигатель работал ровно, без посторонних шумов. Будто ничего и не было.

Какой стук?

Добравшись до дома о стуке я благополучно забыл. Пока он не напомнил о себе через несколько дней ранним утром.

На сей раз стук появился не сразу, а через пару минут после запуска двигателя. Симптомы те же: частый звонкий «клац-клац-клац», частота при увеличении оборотов растёт пропорционально. И опять стук пропадает через пару минут после начала движения.

Методы проверки

Теперь перед автомобилистом стоит задача узнать, компенсаторы на его автомобиле рабочие или нет. Как лучше поступить в подобной ситуации?

Существует два варианта проверки.

На каком варианте остановиться? Тут решать вам.

Оба метода проверки имеют свои сильные и слабые стороны. Новичку в таких делах я бы рекомендовал начать с прослушивания гидрокомпенсаторов. Если прослушка ничего не даст, тогда откроете клапанную крышку, и более наглядно рассмотрите состояние элементов.

Проверка прослушкой

Подготовка в процедуре предельно простая. Нужно разместить автомобиль на ровной поверхности, открыть капот, запустить мотор и прислушиваться.

Даже идеальный слух не всегда позволяет четко распознать неработающий компенсатор. Лучше взять в помощь вспомогательный медицинский инструмент. Найти его не сложно.

И тут рассмотрим несколько ситуаций. В зависимости от результата проверки, будем делать соответствующие выводы.

Прикладывая инструмент для прослушки поочередно к зоне, где располагается каждый из компенсаторов, можно понять, где конкретно есть проблема.

Если шум у одного ГК отличается от других, вы нашли источник неприятностей. Осталось лишь разобраться в причинах и устранить неисправности.

Проверка разборкой

Чтобы проверить эти элементы на предмет их работоспособности, можно демонтировать клапанную крышку. Далее придется отталкиваться от собственных ощущений при проверке упругости.

Вам придется прокрутить коленвал, используя для этого центральную гайку. Это приведет вал в движение.

Когда кулачок толкателя будет направлен в сторону, противоположную относительно ГК, поочередно проверьте элементы ан предмет их упругости, есть ли свободный ход.

Использовать можно руки или подручные инструменты. Когда компенсатор болтается и имеет слишком мягкий ход, он неисправен. Требуется ремонт.

Описание конструкции ГБЦ

На БЦ, сверху, через прокладку, болтами крепиться головка БЦ. Головка выполнена из сплава алюминия. В ней размещены выпускные и впускные клапаны. На каждом отдельно взятом цилиндре имеются четыре клапана, два выпускных и два впускных клапана. На правой стороне мотора находятся впускные клапаны, а с лева выпускные. В работу клапана приводятся от двух распределительных валов, гидравлическими толкателями.

Наличие гидротолкателей упрощает обслуживание двигателя автомобиля. Так как исчезает необходимость периодической регулировки тепловых зазоров в клапанах. На поверхности гидротолкателя присутствуют отверстия и канавки, необходимые для поступления моторной смазки внутрь толкателя.

В ГБЦ, в клапанные отверстия вставлены направляющие втулки и сёдла клапанов. Внизу ГБЦ выполнены камеры сгорания, вверху расположились опоры валов газораспределительного механизма. На опорах имеются крышки, выполненные из алюминия. Первая крышка по ходу автомобиля, общая для двух первых опор обоих валов. В ней находятся упорные пластмассовые фланцы. Они вставляются в проточки, имеющиеся на шейках валов. Другие крышки опор, проходят обработку вместе с опорами ГБЦ. Поэтому их нельзя менять местами. Все крышки, за исключением первой двойной, пронумерованы. Сверху ГБЦ накрывается крышкой из алюминиевого сплава.

Производители гидрокомпенсаторов

Использование оригинальных запчастей для автомобиля конкретной марки и модели, конечно, же лучше. Но, не всегда есть такая возможность из-за наличия в магазинах автозапчастей или из-за дорогой цены.

Есть такие производители ГК:

  • гидравлические компенсаторы INA;
  • ГК компании FEBI;
  • ГК марки SWAG;
  • гидрокомпенсаторы AE;
  • гидрокомпенсаторы AJUSA.

ГК INA производят в немецком городе Ширхайд. Слово «немецкий» уже говорит о многом, потому как мы привыкли, что сделанные в Германии изделия намного качественнее.

ГК FEBI изначально тоже изготавливались в Германии. Сейчас изготавливают и в Германии, и в других странах благодаря купленными ими лицензиями.

Гидрокомпенсаторы SWAG (СВАГ) тоже немецкие. Но выявляются не качественный процент таких изделий, возможно, бракованные.

ГК европейской компании AE тоже распространены из-за качества и недорогой цены.

Гидрокомпенсаторы AJUSA (Ажуса) из Испании. По отзывам автолюбителей, испанские гидравлические компенсаторы дешевле, но они не качественные (быстрее начинают стучать).

На видео показа процесс проверки компенсаторов своими руками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как проверить гидрокомпенсаторы на 406 двигателе?

Как проверить гидрокомпенсаторы клапанов на работоспособность своими руками

Всем доброго времени суток! Самостоятельный ремонт автомобиля многим доставляет удовольствие. Есть ряд автовладельцев, которые любит ковыряться в собственной машине. И у них вряд ли возникнут проблемы с тем, как проверить гидрокомпенсаторы.

Если вы не знаете, что это такое, где находятся эти компенсаторы и зачем вообще они нужны, заниматься ремонтом своими руками я вам не советую. Слишком много рисков.

Хотя в действительности проверка на работоспособность не сопряжена с какими-то сложными процедурами. Проверить можно и самому, а вот ремонт уже стоит доверить специалистам.

Предлагаю обсудить вместе со мной эту тему. Я расскажу, что удалось выяснить мне, а вы, при желании, добавьте, прокомментируете или поправьте меня, если вдруг найдете где-то ошибку. От них никто не застрахован.

Характерные неисправности

Прежде чем изучать снятый гидрокомпенсатор, нужно определить неработающий элемент. Компенсаторы стоят на клапанах, потому их количество равняется количеству предусмотренных на двигателе клапанов.

Проверку можно сделать, не снимая распредвал. Но сначала нужно понять, почему даже новые элементы выходят из строя. Выделяют 4 главных неисправности.

  • Увеличивается зазор, предусмотренный между самим плунжером и его втулкой. В итоге начнет утекать масла. Компенсатор не сможет, скажем так, выбирать тепловые зазоры;
  • Наблюдается негерметичное закрытие клапана. Такое происходит редко, но исключать не стоит. Из-за этого между плунжером и втулкой не сможет создаваться нужное давление;
  • Заклинивание плунжерной пары. Втулка работает так, что она должна перемещаться свободно относительно установленного плунжера. Если этой свободы нет, здравствуй заклинивание;
  • Засорения. Загрязняются масляные каналы. Потому гидрокомпенсаторы (ГК) работать не могут.

Есть достаточно обширный перечень видео и фото руководств, по которым можно выполнить проверку.

Автомобилисту важно сказать, какой стучит из имеющихся ГК, чтобы отремонтировать его, поменять и восстановить нормальную работу двигателя. Чаще всего автомобилисты обращаются с такими вопросами, будучи владельцами следующих авто:

Чаще всего автомобилисты обращаются с такими вопросами, будучи владельцами следующих авто:

  • Газель;
  • Шевроле Ланос;
  • Фольксваген Поло;
  • Лада Приора 16 клапанов;
  • Дэу Нексия 8 клапанов;
  • Шевроле Нива;
  • ВАЗ 2110;
  • Лада Калина;
  • Ниссан Альмера и пр.

Не важно, какая у вас машина или двигатель. В распоряжении может оказаться мотор ЗМЗ 406, либо неисправность возникла на ВАЗ 2112

Несмотря на незначительную разницу в конструкциях, проверяются и ремонтируются ГК примерно одинаково. Существенных отличий нет.

Приступая к работе, предварительно убедитесь, что вы знаете, где находятся компенсаторы, и как следует поступить при выявлении неисправного элемента.

Тюнинг ЗМЗ 406

Некоторые автомобилисты дорабатывают ЗМЗ 406, то есть проводят тюнинг. Существует два способа провести апгрейд. Первый — механическая доработка, второй — программная. Во втором случае, проводится перепрошивка электронного блока управления двигателем на понижение расхода или увеличения мощностных характеристик. В первом случае, потребуется механическое воздействие, чтобы добавить мощности.

Формирование

Автолюбителю придётся заменить распределительные валы, установить Т-образные клапаны, расточить камеру сгорания, смонтировать облегчённые поршни, шатуны и коленчатый вал. Также, потребуется полная адаптация головки блока цилиндров. Выход мощности составит около 200 лошадок, а вес мотора уменьшиться на 16 кг.

ЗМЗ 406 турбо или установка компрессора

Для монтажа компрессора придётся установить усиленный коленчатый вал и кованые поршни. Турбина Garrett 28, коллектор под неё, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. Турбирование ЗМЗ 406 позволит раскочегарить силовой агрегат до нереальных 300-400 лошадок.

Неисправности гидрокомпенсаторов и их замена

 Гидрокомпенсатор представляет собой деталь, которая располагается в головке блока цилиндров и выполняет функцию автоматической регулировки зазора клапанов. В зависимости от марки и модели авто, а также типа двигателя их количество может быть разным. Гидрокомпенсаторы исключают необходимость ручной регулировки клапанов. Но, как и у любых деталей, у них могут возникать неисправности. Обычно их симптомом является громкий стук. Если автовладелец услышал его, то необходимо вовремя принять меры, чтобы избежать более серьезных последствий. Стоит разобраться, почему стучат гидрокомпенсаторы, и как это исправить.

Как прокачать гидрокомпенсаторы и для чего это нужно

После установки гидрокомпенсаторы необходимо «прокачать» на работающем двигателе, чтобы удалить попавший внутрь воздух.

После того, как были установлены новые гидрокомпенсаторы, может раздаваться стук. Это не говорит о том, что детали неисправны. Необходимо просто произвести «прокачку», чтобы удалить попавший внутрь воздух. Для этого необходимо завести автомобиль. Двигатель должен работать на 2500 оборотах примерно три минуты. Можно повышать количество оборотов до 3000. На холостых оборотах нужно дать мотору поработать 30-40 секунд. После этого двигатель глушится на минуту. Далее он снова заводится, и если стук снова слышится, то цикл действий нужно повторить.

Можно ли ездить, если стучат гидрокомпенсаторы

Продолжать эксплуатацию автомобиля при стучащих гидрокомпенсаторах не рекомендуется. Это может привести к гораздо более серьезным проблемам. Неисправности гидрокомпенсаторов могут повлечь за собой потерю мощности двигателя, увеличение расхода топлива, прогорание клапанов, быстрый износ деталей и даже заклинивание агрегата. Поэтому необходимо вовремя проверить ситуацию, чтобы произвести чистку гидрокомпенсаторов либо их замену.

Присадка Ликви Моли для гидрокомпенсаторов: стоит ли пользоваться

Присадка в масло Стоп шум гидрокомпенсаторов Ликви Моли

Если после замены масла гидрокомпенсаторы застучали, то можно использовать присадку Стоп-шум Liqui Moly.

Современный производитель Liqui Moly выпускает специальную присадку для моторного масла, которая позволяет избавиться от шума гидрокомпенсаторов, который происходит из-за недостаточной смазки. Вещества, содержащиеся в присадке стоп-шум гидрокомпенсаторов Liqui Moly, позволяют очищать масляные каналы даже в труднодоступных местах. Смазывающие свойства моторного масла улучшаются, увеличивается его вязкость, что помогает избавиться от шума. Такую присадку вполне можно использовать, если после замены масла застучали гидрокомпенсаторы.

Таким образом, гидрокомпенсатор – это важная деталь в автомобиле, которая обеспечивает правильную работу двигателя. Автовладелец должен понимать, что при возникающем стуке необходимо сразу начинать искать его причины. Если самостоятельно не получается узнать, как определить стучащий гидрокомпенсатор, то следует обратиться в автосервис. Там специалисты быстро определят причины и устранят проблему. Иногда устранение стука гидрокомпенсаторов возможно без разбора, но в ряде случаев потребуется их замена или ремонт.

Замена гидрокомпенсаторов 405-406-409 двигателя.

В статье подробно и последовательно описана замена гидрокомпенсаторов (Гидротолкателей) 405-406-409 двигателя. Каждая выполняемая операция сопровождается фотографией и пояснением. Приведен список взаимозаменяемых гидрокомпенсаторов с указанием их производителей. Данная статья поможет водителям произвести замену гидрокомпенсаторов своими руками.

При появлении стука механизма тепловых зазоров сапунов или детонации мотора, что является причиной выхода из строя одного или нескольких гидриков, встает необходимость их замещения.

На движителях 405, 406, 409 замена гидрокомпенсаторов процесс схожий, так как эти агрегаты похожи по своей конструкции.

Для того, чтобы до лесть до модуля тепловых зазоров сапунов, необходимо произвести его частичную разборку.

Сначала, открутив гайку на 13, демонтируем клемму минус с источника питания авто.

Далее производим демонтаж следующих деталей с автомобиле и с двигалки:

После этого выставляем распределительные валики по меткам на их звездочках. Для этого совмещаем отметину на нижней крышке цепей грм с рисской на демпфере колен вала, при установившемся плунжере первого горшка в высшей мертвой точке.

При этом кулачки первого горшка обоих распределительных валов должны смотреть в разные стороны:

Если кулачки сортировочных торсионов смотрят внутрь движителя, то необходимо колен вал провернуть на один оборот по часовой стрелке.

После этого разбираем двигалку дальше:

После того как была произведена частичная разборка агрегата и появился доступ к гидрикам, нужно проверить их исправность.

Чтобы определить какие гидромеханический термокомпенсаторы агрегата вышли из строя, необходимо на них сверху нажать большим пальцем.

Если гидрик твердый, не проваливается — значит он исправный. Если гидрокомпенсатор проваливается немного — значит он неисправен. Такой гидрик надо заменить.

Удаляем неисправные гидравлические компенсаторы из их гнезд. Вынимать их удобней всего магнитом.

Для подмены подойдут гидромеханические компенсаторы следующих изготовителей:

Нет необходимости менять все устройства автоматической регулировки тепловых зазоров дросселей. Достаточно заменить только неисправные. Поэтому нужно купить комплект из 8 штук. Так будет дешевле. Даже из этого набора не все они уйдут на замену. Некоторое количество останется.

Перед монтажом новых гидравлических толкателей их нужно смазать моторным маслом.

Производится замена гидрокомпенсаторов. Для этого просто опускаем их в свои гнезда. Монтируем ножкой вниз и головой вверх.

Далее собираем двигатель в обратном порядке. Для этого выполняем следующие работы:

— в оболочку гидронатяжителя всунуть поршень 3 до упора стопорного кольца 4 в выступ приспособления;

Замена гидрокомпенсаторов процедура не сложная, но требует знаний и внимательности. Нужно быть собранным при установке кулачковых валов по отметинам и при закручивании метизов. Не забывайте, что они стальные, а детали движка алюминиевые. Соблюдайте моменты закручивания крепления всех деталей.

Как проверить гидрокомпенсаторы клапанов на работоспособность своими руками

Всем доброго времени суток! Самостоятельный ремонт автомобиля многим доставляет удовольствие. Есть ряд автовладельцев, которые любит ковыряться в собственной машине. И у них вряд ли возникнут проблемы с тем, как проверить гидрокомпенсаторы.

Если вы не знаете, что это такое, где находятся эти компенсаторы и зачем вообще они нужны, заниматься ремонтом своими руками я вам не советую. Слишком много рисков.

Хотя в действительности проверка на работоспособность не сопряжена с какими-то сложными процедурами. Проверить можно и самому, а вот ремонт уже стоит доверить специалистам.

Предлагаю обсудить вместе со мной эту тему. Я расскажу, что удалось выяснить мне, а вы, при желании, добавьте, прокомментируете или поправьте меня, если вдруг найдете где-то ошибку. От них никто не застрахован.

Особенности ДВС после модернизации

Как уже был сказано, на «Газели», которые часто используются в грузоперевозках, устанавливаются агрегаты ЗМЗ-405. У обновленных двигателей поменялась прошивка, повысился моторесурс. Слабым звеном у 406-го карбюраторного мотора были прорези в месте разъема блока и головки цилиндров. Эти прорези служили протоками для охлаждающей жидкости и способствовали улучшению отвода тепла от цилиндров.

Но платой за это становилась сниженная прочность блока. Это приводило к тому, что ГБЦ деформировалась при затяжке болтов и удерживающих шпилек. Особенно если при установке использовался не динамометрический ключ, а просто головка с длинным воротком. Коробление ГБЦ вело к утечке выхлопа и перерасходу масла. Модернизация двигателя устранила эту недоработку. Перемычки между цилиндрами были увеличены с 10 до 14 миллиметров. Длина резьбовых отверстий для болтов головки — на 24 мм.

Как поменять компенсаторы на 406 двигателе

На ремонт приехал автомобиль Газель, с жалобами на застучавшие гидрокомпенсаторы, произведём их замену, покажем как это правильно сделать, чтобы вы смогли повторить всё своими руками. Также в машине горит датчик давления масла на холостых оборотах, заодно разберём и эту проблему.

Снимаем клапанную крышку, переднею крышку головки. Теперь нам нужно провернуть мотор, чтобы поставить совместить метки на коленвалу и штифты стояли вровень с «головой». Затем снимаем верхний успокоитель цепи, откручиваем все распредвала и снимаем их. В ролике это всё подробно показывается.

Определяем какой компенсатор стучит, для этого на каждый гидрокомпенсатор нажимаем пальцем, сразу скажу что этот способ не самый надёжный, зато быстрый и простой. Если он под давлением пальцев прогибается, значит неисправен, наш тест выявил три таких.

Сразу скажу, что менять лучше все, так как из личного опыта, если вышли из строя 3, то другим живым осталось работать недолго. Старые гидрокомпенсаторы достаём с помощью неодимового магнита и с помощью него же ставим сразу новый компенсатор.

Видео замена гидрокомпенсаторов в Газель ЗМЗ 406:

Видео очень подробное, сделано от начало и до конца, весь процесс выполняется по шагам, чтобы вы делая эту работу своими руками у себя в гараже не могли ошибиться. Снято с удобного ракурса, когда можно рассмотреть даже мельчайшие детали.

Гидротолкатели двигателя Газель 405 представлены в виде металлических цилиндров, которые располагаются между клапанами и кулачковым валом. Гидрокомпенсаторы (гидротолкатели) совмещают выполнение двух функций: устраняют зазоры в приводе и передают усилия от вала к клапанам. Работа этих важных деталей основывается на принципе несжимаемости масла, которое заполняет внутреннюю полость компенсатора при работе двигателя, тем самым передвигая плунжер гидрокомпенсатора при появлении зазора. Благодаря такой функциональности гидротолкателей обеспечивается контакт рычага клапанного привода с кулачком распредвала без зазора, что, в свою очередь, обеспечивает постоянную работу узла без надобности проведения дополнительных регулировок. В нашей статье мы рассмотрим причины, по которым у автомашины Газель 405 (двигатель инжектор) стучат гидрокомпенсаторы.

Устройство и принцип работы гидрокомпенсаторов

Устройство стандартного гидравлического компенсатора представлено корпусом с подвижной плунжерной парой внутри, в состав которой входит подпружиненный плунжер с шариковым клапаном и втулка. В качестве корпуса может использоваться часть головки блока цилиндров, цилиндрический толкатель или элементы рычагов привода клапанов.

Работа гидрокомпенсатора во многом зависит от плунжерной пары. Благодаря зазору в 5 — 8 микрон между плунжером и втулкой с одной стороны соединение полностью герметично, а с другой стороны детали свободно перемещаются друг относительно друга.

Обратный шариковый клапан закрывает отверстие в нижней части плунжера, а пружина необходимой жесткости установлена между плунжером и втулкой.

Принцип работы гидрокомпенсаторов клапанов далее рассмотрен более подробно:

  1. Тепловой зазор остается между распределительным валом и корпусом в момент, когда кулачок распределительного вала тыльной стороной располагается к толкателю.
  2. Посредством масляного канала из системы смазки в плунжер поступает масло, одновременно пружина действует на плунжер и поднимает его, компенсируя зазор. Масло попадает также и в полость под плунжером.
  3. По мере поворачивания вала возникает давление на толкатель со стороны кулачка, из-за чего тот перемещается вниз.
  4. Происходит закрытие обратного шарикового клапана, а плунжерная пара берет на себя роль жесткого элемента, передавая усилие клапану.
  5. Из-под плунжера выдавливается немного масла, поскольку между ним и втулкой есть зазор, но поскольку масло поступает из смазочной системы, происходит компенсация утечки.
  6. Длина гидрокомпенсатора несколько изменяется, поскольку при запущенном двигателе детали нагреваются, но зазор компенсируется в автоматическом порядке за счет изменения объема порции масла.

Это интересно: Где выгоднее купить новый автомобиль: цены на Шевроле-Круз универсал

Прокачка гидрокомпенсаторов

При определенных условиях эксплуатации автомобиля (длительные перерывы в работе, износ плунжерных пар ГК) может произойти частичное вытекание масла из гидрокомпенсаторов (завоздушивание). Это проявляется стуками в приводе ГРМ прогретого двигателя.

Удалить воздух из компенсаторов можно следующим образом: сначала следует дать двигателю поработать 2-3 мин. при постоянных оборотах (2-2,5 тыс. об/мин), затем при переменных (2-3 тыс. об/мин), а после этого 30-50 сек на холостых. Шумы в ГРМ должны исчезнуть, но если они сохраняются, весь цикл повторяется, иногда — несколько раз. Если это не поможет, следует искать неисправные ГК и причину их выхода из строя.

Расценки

Замена компенсаторов — удовольствие не из дешевых. Стоимость одного нового ГК в зависимости от его типа — 27-109 грн. Работа по замене комплекта гидрокомпенсаторов на СТО обойдется владельцу еще в 150-170 грн. Если клапаны «застучали» (из-за износа плунжерной пары), можно на время отодвинуть ремонт, заменив масло в двигателе более вязким. Допускается замена синтетического масла полусинтетическим, а в подержаных иномарках — даже минеральным. Хотя в последнем случае, как мы ранее упоминали, возможно появление других отрицательных явлений.

Устройство гидрокомпенсаторов

Система устройства гидрокомпенсатора хоть и «тонкая штука», но совсем не сложная . Гидрокомпенсатор состоит из клапана, плунжера, поршня, корпуса и стопорного кольца. При работающем двигатели распредвальный кулачек находясь в верхней точки движения, относительно компенсатора располагаясь тыльной стороной.

Вследствие чего, гидрокомпенсатор не принимает не каких усилий, что позволяет внутренней пружине выдавить плунжер, благодаря этому зазор исчезает. В пространство, которое появилось под плунжером, через клапан попадает масло. После полного заполнения гидрокомпенсатора моторным маслом, давление внутри двигателя и давление гидрокомпенсатора сравнивается и клапан закрывается.

Когда кулачок распредвала поворачивается к гидрокомпенсатору выпуклой стороной, он под усилием начинает толкать его вниз. Наполненный моторным маслом компенсатор имеет довольную жесткость, для того чтобы без потерь передать усилие на движущиеся распредвала , а они в свою очередь на ГРМ. В таком процессе, небольшая часть масла выходит из гидрокомпенсатора , в результате образуя небольшой зазор, который был в начале всего цикла.

Принцип работы гидрокомпенсатора позволяет не допустить рабочих зазоров ДВС, а также не допускает зазоров даже при горячем двигателе, и зазоров связанных с износом ГРМ.

Основные виды неисправностей

Мы отвечаем на вопрос, как проверить гидрокомпенсаторы на работоспособность. Можно заметить, что причин появления неисправностей существует четыре:

  1. Увеличение величины зазоров в областях, указанных стрелками на фото ниже. Зазоры образуются между плунжером и плунжерной втулкой. Результатом станет повышенная утечка масла. Компенсатор попросту не будет успевать «выбирать» тепловой зазор;
  2. В редких случаях обратный клапан закрывается негерметично. Что как минимум делает невозможным создание достаточного давления, образуемого между втулкой и плунжером;
  3. Втулка относительно плунжера должна перемещаться свободно. В областях, указанных на фото 3, может появиться засор, и тогда плунжерную пару заклинивает;
  4. Засорение масляных каналов двигателя – это ещё одна причина, по которой компенсаторы перестают действовать.

Пункты 1-3 у нас иллюстрируются на фото:

Первая неисправность всегда возникает как следствие абразивного износа. Применяете некачественное масло – получите соответствующий результат. Вторая неисправность – это результат износа либо засорения. Последнее, кстати, встречается чаще. Ну а заклинивание может возникнуть из-за постепенной закоксовки или из-за появления отложений.

Каждая из причин получила номер от 1 до 4. Дальше делаются ссылки, где сказано, какая именно причина вызывает тот или иной эффект. Читайте внимательно.

Процесс тестирования «от и до»

Рассмотрим ответ на вопрос, как проверить исправность гидрокомпенсаторов на практике. Нужно открыть капот, завести двигатель и слушать:

  1. Допустим, сразу после пуска двигателя появляется повышенный шум, а через 5-6 секунд он исчезает. Вывод: компенсаторы исправны, просто из их полости вытекло масло;
  2. На холостых оборотах наблюдается прерывистый шум. При повышении числа оборотов шум исчезает полностью. Вывод: неисправность есть, а обусловлена она второй либо третьей причиной (см. выше);
  3. Когда прогретый мотор работает на холостом ходу, может появляться непрерывный шум. При повышении частоты вращения шум уходит. Вывод: причина неисправности, которая имеет место, указана под номером 1;
  4. Выше были указаны схожие симптомы. Но мотор может вести себя по-другому: шум появляется на повышенных оборотах, а исчезает на низких. Значит, причиной неисправности является вспенивание масла;
  5. Допустим, наблюдается характерный шум одного либо нескольких клапанов. От частоты вращения эффект не зависит. Знайте, что эту неисправность может вызывать любая из причин, перечисленных в «главе 2»;
  6. Иногда можно слышать шум в режиме холостого хода, который усиливается с ростом частоты до 1500-2000 об/мин, но не более. Данный эффект с работой гидрокомпенсаторов не связан.

Сейчас нам осталось выяснить, чем вызывается вспенивание масла. На самом деле к появлению эффекта приводит как недостаток, так и избыток масла двигателя. Совет: нужно долить расходную жидкость до метки MIN либо избавиться от её избытка.

Повышенный уровень шума не всегда говорит о неисправности. Из части гидрокомпенсаторов, если авто оставить на склоне, масло может вытечь полностью, но недостаток быстро восполнится на работающем двигателе. Избавиться от неприятного эффекта можно за несколько секунд. Для чего выполняется пуск мотора.

Из всего сказанного делается простой вывод: парковать автомобиль на склоне нужно только по необходимости. Все опытные автовладельцы об этом знают.

Немного о причинах

Начнем со стуков компенсаторов, которые возникают при некорректной работе. Тогда в системе не образуется необходимое давление. Причин тому несколько:

  • износилась плунжерная пара;
  • компенсатор заклинило, и произошло это из-за масляных нагаров;
  • элемент загрязнен накипью или окалиной;
  • загрязнения возникли от хлопьев сгоревшей смазки;
  • в компенсаторе или масляном канале имеются посторонние предметы;
  • под шариковым клапаном оказалось инородное тело.

Также нельзя обойти стороной разницу причин стуков на холодном и на горячем двигателе.

Если вы слышите, как стуки возникают при холодном моторе, но при этом на разогретом силовом агрегате их нет, здесь есть свои причины.

Перечислим основные факторы, приводящие к стукам ГК на холодном (не прогретом) ДВС:

  • используется не соответствующее требования по вязкости масло;
  • вышел из строя редукционный клапан;
  • компенсатор сломался или износился;
  • в моторе мало масла;
  • в смазку попала иная жидкость;
  • масляный фильтр засорен;
  • автомобилист не провел своевременную смену моторной смазки.

Но также стоит отметить, что стуки появляются и на горячем моторе.

В этой ситуации выделяют несколько возможных причин:

  • летом используется зимнее масло;
  • зимой применяется летняя смазка;
  • компенсатор вышел из строя;
  • ГК повредился;
  • наблюдается сильный износ компенсатора;
  • забился масляный фильтр;
  • сломался редукционный клапан;
  • некорректно работает масляная помпа (насос).

Ничего сложного в проверке работоспособности таких элементов как гидрокомпенсаторы нет. Работу можно выполнить своими руками в стандартных гаражных условиях.

Но устранять выявленные причины самому или нет, вопрос куда более серьезный. Рекомендую дважды подумать, прежде чем лезть в мотор своими руками. Это не так просто, как может показаться. Если вы уверены в своих силах, тогда дерзайте.

Чего точно делать не стоит, так это продолжать эксплуатировать свое транспортное средство, когда наблюдаются очевидные стуки в гидрокомпенсаторах. Если игнорировать этот совет, вы столкнетесь с еще более серьезными и дорогостоящими поломками.

Всем спасибо за внимание! Подписывайтесь, задавайте вопросы и оставайтесь с нами! Пригласить к нам своих друзей тоже будет не лишним!

43,25

Технические данные ЗМЗ 406

  • Производитель ЗМЗ 406 Заволжский завод по производству автомобильных моторов. Период выпуска с 1997 по 2008 год.
  • Четырёхтактный бензиновый двигатель, имеющий рядное расположение четырёх цилиндров.
  • Материал изготовления БЦ особо прочный сплав чугуна.
  • Система газораспределения DOHC, имеющая два вала газораспределения и 16 клапанов. Привод ГРМ цепной, имеющий две ступени, оборудованный гидравлическим натяжителем.
  • Инжекторную систему питания имеет модель ЗМЗ 4062. Карбюраторной системой оборудованы ЗМЗ 4061, и ЗМЗ 4063.
  • Ход поршня данного ДВС составляет 86 мм., диаметр его цилиндров 92 миллиметра.
  • Степень сжатия у 4061 модели 8:1, у 4062 и 4063 модели степень сжатия составляет 9.3:1.
  • Точный объём ДВС 2286 куб., сантиметров.
  • Используемое горючее АИ 76, АИ 92 в зависимости от степени сжатия.
  • Нормы Европейского соответствия по выбросам токсичных веществ для инжекторной версии ЗМЗ 4062 Евро 2 и Евро 3.
  • Вес силового агрегата 185 и 187 килограммов.

Мощность

ЗМЗ 4061 при 4500 оборотов мин., равна 100 л., сил, ЗМЗ 4063 при 4500 оборотов мин., равен 110 л., сил, ЗМЗ 4062 при 5200 оборотов мин., равна 145 л., сил. Крутящий момент 177, 186, 201 Нм при 3500 и 4000 оборотов мин., для соответствующих моделей ЗМЗ.

Расход топлива

Расход горючего при движении в городском режиме 13.5 литров на 100 км., пробега, по трассе 8.8 литра, общий расход горючего 11 литров на 100 км., пробега. Данные соответствуют расходу Газ 31105 с МКПП.

Сколько литров масла и какого заливать

Допустимый расход моторной смазки 0.1 литр на 1000 км., пробега. Виды используемого масла: 15W40, 10W40, 20W40, 10W30, 5W40, 5W30. Объём масла в двигателе 6 литров. Для замены брать 5.4 литра. Замену моторной смазки производить каждые 7 тыс., км., пробега.

Ресурс двигателя

Ресурс работы мотора по данным производителей 150 тыс., км. В реальности, при бережном вождении и правильном своевременном обслуживании эта цифра может быть в два раза больше.

Стук двигателя

Пока я с супругой был в отпуске, Патриот стоял на парковке у дома моих родителей. По утверждениям отца, машину он заводил за две недели два раза с прогоном на холостую по 15-20 минут. Поскольку отец с моим автомобилем совершенно не знаком, стуку из-под капота он значения не придал.

Когда же мы вернулись, я сразу обратил внимание на странный звук, который исходил от двигателя при его работе. Звонкое ритмичное клацанье, частота которого пропорционально увеличивается с увеличением оборотов

Я тут же вспомнил, что точно такой же звук был у двигателя, когда я в первый раз завёл машину еще перед получением. А когда машину получал, звука уже не было. Поэтому паниковать не стал. Дождался прогрева двигателя до рабочей температуры и выдвинулся в путь с парковки в сторону дома в другом конце города.

Через несколько минут в движении я вдруг понял, что звук пропал. Даже специально остановлися, чтобы проверить. И действительно двигатель работал ровно, без посторонних шумов. Будто ничего и не было.

Какой стук?

Добравшись до дома о стуке я благополучно забыл. Пока он не напомнил о себе через несколько дней ранним утром.

На сей раз стук появился не сразу, а через пару минут после запуска двигателя. Симптомы те же: частый звонкий «клац-клац-клац», частота при увеличении оборотов растёт пропорционально. И опять стук пропадает через пару минут после начала движения.

Методы проверки

Теперь перед автомобилистом стоит задача узнать, компенсаторы на его автомобиле рабочие или нет. Как лучше поступить в подобной ситуации?

Существует два варианта проверки.

На каком варианте остановиться? Тут решать вам.

Оба метода проверки имеют свои сильные и слабые стороны. Новичку в таких делах я бы рекомендовал начать с прослушивания гидрокомпенсаторов. Если прослушка ничего не даст, тогда откроете клапанную крышку, и более наглядно рассмотрите состояние элементов.

Проверка прослушкой

Подготовка в процедуре предельно простая. Нужно разместить автомобиль на ровной поверхности, открыть капот, запустить мотор и прислушиваться.

Даже идеальный слух не всегда позволяет четко распознать неработающий компенсатор. Лучше взять в помощь вспомогательный медицинский инструмент. Найти его не сложно.

И тут рассмотрим несколько ситуаций. В зависимости от результата проверки, будем делать соответствующие выводы.

Прикладывая инструмент для прослушки поочередно к зоне, где располагается каждый из компенсаторов, можно понять, где конкретно есть проблема.

Если шум у одного ГК отличается от других, вы нашли источник неприятностей. Осталось лишь разобраться в причинах и устранить неисправности.

Проверка разборкой

Чтобы проверить эти элементы на предмет их работоспособности, можно демонтировать клапанную крышку. Далее придется отталкиваться от собственных ощущений при проверке упругости.

Вам придется прокрутить коленвал, используя для этого центральную гайку. Это приведет вал в движение.

Когда кулачок толкателя будет направлен в сторону, противоположную относительно ГК, поочередно проверьте элементы ан предмет их упругости, есть ли свободный ход.

Использовать можно руки или подручные инструменты. Когда компенсатор болтается и имеет слишком мягкий ход, он неисправен. Требуется ремонт.

Описание конструкции ГБЦ

На БЦ, сверху, через прокладку, болтами крепиться головка БЦ. Головка выполнена из сплава алюминия. В ней размещены выпускные и впускные клапаны. На каждом отдельно взятом цилиндре имеются четыре клапана, два выпускных и два впускных клапана. На правой стороне мотора находятся впускные клапаны, а с лева выпускные. В работу клапана приводятся от двух распределительных валов, гидравлическими толкателями.

Наличие гидротолкателей упрощает обслуживание двигателя автомобиля. Так как исчезает необходимость периодической регулировки тепловых зазоров в клапанах. На поверхности гидротолкателя присутствуют отверстия и канавки, необходимые для поступления моторной смазки внутрь толкателя.

В ГБЦ, в клапанные отверстия вставлены направляющие втулки и сёдла клапанов. Внизу ГБЦ выполнены камеры сгорания, вверху расположились опоры валов газораспределительного механизма. На опорах имеются крышки, выполненные из алюминия. Первая крышка по ходу автомобиля, общая для двух первых опор обоих валов. В ней находятся упорные пластмассовые фланцы. Они вставляются в проточки, имеющиеся на шейках валов. Другие крышки опор, проходят обработку вместе с опорами ГБЦ. Поэтому их нельзя менять местами. Все крышки, за исключением первой двойной, пронумерованы. Сверху ГБЦ накрывается крышкой из алюминиевого сплава.

Производители гидрокомпенсаторов

Использование оригинальных запчастей для автомобиля конкретной марки и модели, конечно, же лучше. Но, не всегда есть такая возможность из-за наличия в магазинах автозапчастей или из-за дорогой цены.

Есть такие производители ГК:

  • гидравлические компенсаторы INA;
  • ГК компании FEBI;
  • ГК марки SWAG;
  • гидрокомпенсаторы AE;
  • гидрокомпенсаторы AJUSA.

ГК INA производят в немецком городе Ширхайд. Слово «немецкий» уже говорит о многом, потому как мы привыкли, что сделанные в Германии изделия намного качественнее.

ГК FEBI изначально тоже изготавливались в Германии. Сейчас изготавливают и в Германии, и в других странах благодаря купленными ими лицензиями.

Гидрокомпенсаторы SWAG (СВАГ) тоже немецкие. Но выявляются не качественный процент таких изделий, возможно, бракованные.

ГК европейской компании AE тоже распространены из-за качества и недорогой цены.

Гидрокомпенсаторы AJUSA (Ажуса) из Испании. По отзывам автолюбителей, испанские гидравлические компенсаторы дешевле, но они не качественные (быстрее начинают стучать).

На видео показа процесс проверки компенсаторов своими руками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
