Как прокачать топливную систему дизеля? 3 способа

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Еще один способ прокачки можно охарактеризовать, как «бытовой», так как он предполагает использование домашнего пылесоса. Главное, чтобы устройство имело достаточную мощность.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем отдельные элементы протираются, затем производится обратная сборка. Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос, также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля. Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Нюансы подкачки колес на АЗС

Подкачивая шины стоит помнить о правилах подкачки. Пользуясь таким компрессором не удается полноценно обеспечить все необходимые условия. Резина в процессе движения нагревается, воздух в автошине горячий, соответственно давление будет отличаться от реального. Подкачка может считаться только временной мерой, чтобы без проблем доехать до дома или сервиса.

Подкачав шины на АЗС обязательно проверьте давление по приезду домой. Перед проверкой обождите 3-4 часа. За это время температура в покрышке выровняется с окружающей средой, результат будет наиболее точным. При необходимости подкачайте колесо, или стравите лишний воздух.

Компрессор АЗС отличный способ быстро подкачать шины в дороге, после чего добраться до дома. Обеспечить полностью правильные условия накачки не удастся, проверьте состояние шины на следующий день.

Как разбортировать бескамерное колесо?

Как разбортировать колесо автомобиля?

Как отремонтировать шину своими руками

Как снять и установить колпаки с колес

Набор для ремонта шин: когда пригодится, состав, как пользоваться

Износ шин — виды износа протектора, как проверить

Индикатор износа протектора шины — что это? Виды, где находится

Зимние шипованные шины: виды, особенности, назначение

Источник

Подкачка топливного насоса на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Не знаете как нужно правильно подкачать топливный насос? Если Да! То в таком случае ознакомьтесь с этой инструкцией, в которой будет всё подробно описано и показано в картинках. Статья посвящена исключительно автомобилям, на которых установлен двигатель от «Классического» семейства.

Примечание! Что же нужно для подкачки топливного насоса, спросите вы? А для подкачки насоса потребуются лишь только руки и ключи от вашего автомобиля!

Когда нужно подкачивать топливный насос? Обычно после длительного простоя автомобиля в гараже, или на улице или же ещё в каком либо месте топливо которое когда то раньше находилось в шлангах и в карбюраторе высыхает, и в связи с этим автомобиль так быстро завести уже вряд ли удастся.

Но это всё же не говорит о том что вы его совсем не заведёте, просто дело обстоит в следующем. Вы садитесь в автомобиль который к примеру простоял «1» год в гараже, и после этого первым же делом будете пробовать его завести. «Раз» провернули ключ не завёлся. «Два» провернули ключ не завёлся. Три, четыре… А это же всё нагрузки на двигатель.

И вот как раз в таких ситуациях, топливный насос и требует подкачки. После подкачки если двигатель у автомобиля исправен, машина заведётся либо с первого или же либо со второго раза, ещё раз подмечу что всё зависит от состояния двигателя.

Советы бывалых автомобилистов

Резинку лучше устанавливать из мягкой резины, а еще лучше из силикона, который не замерзает на морозе. Тогда перед подкачкой колес не придется отогревать наконечник. Кстати, отогревать лучше полностью весь насос в сборе, так как после его замерзания, он плохо качает. Поршень тяжело передвигается внутри цилиндра из-за замерзшей смазки.

Вверху на фото показан насос ножного типа с пластмассовым наконечником

Но насос может быть и совсем другим, это неважно. Наконечник также может быть другого исполнения

Как утверждают советы бывалых водителей, суть проблемы от этого не меняется. Теперь вы знаете как отремонтировать ножной насос, его частичное устройство, и как накачать колесо зимой. Удачи вам на дорогах!

Источник статьи: http://xn—-21-43dabppn4d4dn.xn--p1ai/kak-nakachat-koleso-zimoj/

Подкачивающий топливный насос для дизеля. Устройство и принцип работы

Подкачивающий насос трактора подает топливо из бака в топливный насос под давлением. Это необходимо для преодоления гидравлического сопротивления фильтра и трубопроводов, а также создания постоянного избыточного давления в головке топливного насоса.

Устройство подкачивающего насоса

Насос состоит из:

  • корпуса,
  • поршня с пружиной,
  • толкателя с пружиной,
  • стержня,
  • толкателя с направляющей втулкой,
  • впускного клапана и нагнетательного клапана.

Стержень толкателя вместе с втулкой представляет собой прецизионную пару, которая предотвращает перетекание топлива из подпоршневого пространства подкачивающего насоса в корпус топливного насоса.

1 — рукоятка; 2 — крышка; 3 — шток; 4 — цилиндр; 5 и 8 — поршни; 6 — впускной клапан; 7 — корпус; 9 и 13 — пружины; 10 — направляющая втулка; 11 — стержень; 12 — толкатель; 14 — нагнетательный клапан.

Принцип работы

  • При неработающем подкачивающем насосе впускной и нагнетательный клапаны закрыты, а надпоршневое и подпоршневое пространство заполнено топливом.
  • При вращении кулачкового вала топливного насоса толкатель и поршень под действием эксцентрика вала и пружин совершают возвратно-поступательное движение.
  • Когда выступ эксцентрика отходит от толкателя, поршень и толкатель под действием пружин движутся в сторону кулачкового вала. При этом в подпоршневом пространстве создается давление, а в надпоршневом — разрежение. Нагнетательный клапан закрывается, а впускной открывается, и топливо из впускного канала А поступает в надпоршневое пространство, а из подпоршневого выжимается по каналу Б в топливный фильтр и далее в головку топливного насоса.
  • Когда выступ эксцентрика набегает на толкатель, последний с помощью стержня перемещает поршень, сжимая пружину. В надпоршневом пространстве создается давление, а в подпоршневом — разрежение. Впускной клапан закрывается, а нагнетательный клапан открывается, и топливо перетекает из надпоршневого пространства в подпоршневое. Таким образом, топливо подается к топливному насосу при движении поршня в сторону эксцентрика под действием пружины, а при движении поршня под действием эксцентрика оно перетекает из надпоршневого пространства в подпоршневое. При последующих ходах поршня процесс повторяется в той же последовательности.
  • При повышении давления в нагнетательном канале Б (например, при уменьшении расхода топлива топливным насосом или засорении топливного фильтра) пружина, перемещая поршень не может преодолеть сопротивление топлива, и поршень останавливается.
  • Положение поршня в этом случае зависит от расхода топлива. Чем меньше расход топлива, тем выше давление в нагнетательном канале, тем раньше останавливается поршень и тем меньше его рабочий ход.
  • При меньшем рабочем ходе поршня меньше топлива подается в нагнетательный канал. Поэтому даже при малом расходе топлива давление в нагнетательном канале не поднимается выше определенного.
  • Так автоматически ограничивается максимальное давление топлива, которое подается подкачивающим насосом в систему. Это следует учитывать в эксплуатации.
  • При несвоевременной замене фильтра тонкой очистки топлива, его подача в систему становится недостаточной, и дизель теряет мощность.

Если фильтрующий элемент засорится настолько, что его гидравлическое сопротивление станет больше усилия пружины, то подача топлива прекратится совсем, и дизель остановится.

а — нагнетание топлива в систему; б — перетекание топлива; в — прекращение подачи топлива; 15 — эксцентрик.

Ручной подкачивающий насос

Для заполнения топливной системы топливом при неработающем дизеле и удаления из нее воздуха на подкачивающем насосе устанавливается ручной подкачивающий насос также поршневого типа.

Он состоит из:

  • цилиндра, ввернутого в корпус над впускным клапаном
  • основного подкачивающего насоса
  • поршня со штоком
  • рукояткой, навернутой на крышку цилиндра.

  Типы коробок передач тракторов

В работе этого насоса используются впускной и нагнетательный клапаны основного подкачивающего насоса.

Перед заполнением системы топливом необходимо:

  1. открыть вентиль на фильтре тонкой очистки
  2. отвернуть рукоятку с крышки цилиндра насоса
  3. перемещая рукояткой поршень в цилиндре, нагнетать топливо в систему до появления из сливной трубки струи топлива без пузырьков воздуха.

После прокачивания системы вентиль на фильтре необходимо закрыть, а рукоятку поршня ручного насоса навернуть на крышку цилиндра.

Проще или сложнее эксплуатировать технику с Common Rail?

Этот как раз один из ключевых моментов, который вызывает негативную реакцию на Common Rail. Но почему именно он?

Все просто: это инерция пользователей (механиков) и порой владельцев, обычная реакция на что-либо новое. Потому что для тех, кто знаком с CR, изучил, как она работает, как ее обслуживать, как контролировать состояние топливной системы, с ней работать просто. У тех же, кто с ней не знаком, она, как все неизвестное, вызывает опасения. Система недешевая, и механики предприятий уже опасаются, не разобравшись, вслепую ее ремонтировать и настраивать.

При этом только в технике Komatsu система CR работает уже второй десяток лет, в том числе в самых суровых условиях на Крайнем Севере. А на автомобильном рынке уже больше 80 % дизелей оснащено электронно-управляемым впрыском. То есть система комплексным опытом эксплуатации доказала свою жизнеспособность. Вопрос лишь в том, чтобы научиться с ней работать. И вот что это может дать.

Электронная система = лучше контролируемая система. Ее состояние легче отследить, легче предотвратить поломку, причем можно отследить неполадки до того, как они скажутся на работе машины. Для этого у Komatsu есть система мониторинга KOMTRAX. Раз система впрыска электронная, значит, KOMTRAX может снимать с нее множество показателей в отличие от старого дизеля, способного только показывать общий расход топлива. Владелец техники или его механики получают данные с монитора и видят, есть ли какие-то неравномерности впрыска. Можно принять меры, пока ремонт не встал слишком дорого: своими силами или вовремя обратиться к сервису дистрибьютора техники. Система еще работает, а мы уже сейчас можем предугадать ремонт, заказать распылители, выбрать время для ремонта, чтобы максимально сократить простой техники. Все как на ладони, главное — научиться пользоваться.

А на механике мы видим или белый дым — техника работает, или черный дым — она уже не работает, пора покупать запчасти, а техника и работа стоят.

Как прокачать ТНВД на Audi a6 2.5tdi AEL

Появление воздуха в топливной системе, зачастую, застает автомобилистов врасплох. Появление воздуха может по разным причинам, но всегда следствием этого является одно – двигатель перестает заводиться или глохнет во время поездки. В этой статье мы расскажем, как удалять воздух из топливной системы и «реанимировать» двигатель автомобиля.

Развоздушивание топливной системы

Перед тем как прокачивать топливную систему необходимо определить место подсоса воздуха. Для этого необходимо придерживаться следующего плана действий:

  1. Обследовать топливную магистраль на наличие следов вытекания солярки;
  2. Отсоединить топливоподачу и обратку от ТНВД;
  3. Подсоединить топливный насос повышения давления к емкости с горючим;
  4. Расположить тару выше ТНВД;
  5. Подождать несколько часов;
  6. Запустить двигатель. Если симптомы наличия воздуха в системе пропали, значит следует менять топливные шланги;
  7. Опустить емкость ниже уровня ТНВД и подождать несколько часов;
  8. Завести мотор. При подсосе воздуха через насос, появятся симптомы завоздушивания системы.

Инструкция о том, как прокачать топливную систему дизельного двигателя:

  1. Ослабить болт обратки;
  2. Снять трубки идущие к форсункам;
  3. Прокрутить коленвал;
  4. Дождаться появления топлива и вернуть шланги на место.

Своевременное проведение диагностики убережет автомобиль от неприятностей. При обнаружении любого из симптомов необходимости ремонта топливной системы дизельного двигателей не рекомендуется затягивать с поездкой на станцию технического обслуживания. Тем более современные методы проверки позволяют производить все действия непосредственно на машине без демонтажа деталей и узлов.

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители  отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы. Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»)

Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем  отдельные элементы протираются, затем производится обратная сборка.  Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос,  также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля.  Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору  поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Ручной подкачивающий насос в топливной системе бензинового двигателя

Бензиновые карбюраторные двигатели на автомобилях прежних выпусков  были оснащены насосами подачи топлива в карбюратор с функцией ручной подкачки.

Ручная подкачка на этих двигателях, так же, как в случае с дизельными агрегатами, используется автовладельцами после длительной (более трех суток) стоянки  автомобиля для заполнения поплавковой камеры карбюратора (испаряемость бензина) и запуска двигателя.

Ручной подкачкой также пользуются,  когда по какой – либо причине бензин был выкатан до сухого бака и после заправки топливом, его необходимо закачать в магистраль,  и далее в карбюратор.

Насосы с механическим приводом и ручной подкачкой бензина на этих двигателях выполнены по диафрагменной схеме.  Все диафрагменные насосы различных типов устанавливаемых на автомобилях одинаковы по принципу действия и отличаются лишь отдельными элементами в конструкции.

На более ранних выпусках бензонасосы были к тому же дополнительно оснащены фильтром-отстойником топлива, но с применением в дальнейшем надежных фильтров тонкой очистки в магистрали, отстойники были убраны из конструкции бензонасоса.

Насос состоит из трех частей – средней части, крышки и нижней части. В средней части насоса находятся  входной и подающий штуцера, всасывающий и нагнетательный клапана,  и сетчатый фильтр.

В нижней части расположен грибок мембраны (напоминает по форме гриб) состоящий из трех слоев диафрагм и штока, пружины грибка, а  между диафрагмами установлено дистанционное разделяющее кольцо из полимерного материала. Кольцо отделяет нижнюю диафрагму от двух верхних. Также в нижней части находится рычаг привода штока от эксцентрика распредвала или вала вспомогательных механизмов, и рычаг ручной подкачки топлива.

Средняя и нижняя части через тело мембраны соединены болтами по окружности. Крышка бензонасоса крепится сверху одним болтом к телу средней части насоса.

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

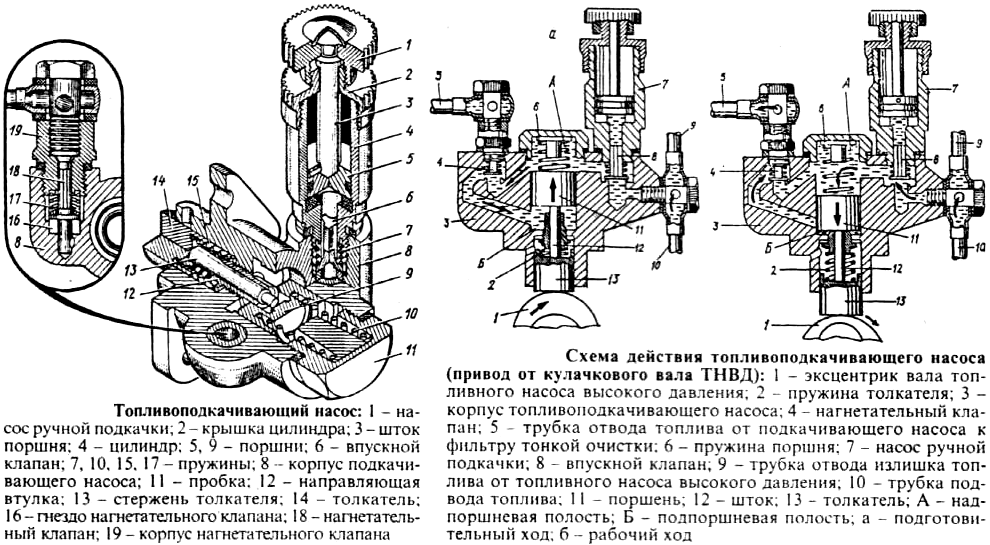

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, па­лец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.

Насос подкачки

Насос для подкачки и заливки топлива служит непосредственно для подкачки солярки в топливные баки.

Насос подкачки на МТЗ-80

Основное назначение насоса подкачки дизельного топлива состоит в том, чтобы преодолевать сопротивления имеющихся внутри него фильтров. Он также осуществляет равномерное и бесперебойное регулирование подачи дизельного топлива к главному насосу агрегата. Таким образом, насос для подкачки топлива нагнетает солярку из топливного бака трактора к насосу подачи топлива.

Устройство насоса подкачки

Насос поршневого типа прикрепляется к чугунному либо стальному каркасу топливного насоса. Здесь встроен поршень из высококачественного металла. Данный элемент приводится в работу специальным толкателем, произведенным, как правило, из стали. После этого стержень попадает во втулку. Помимо перечисленных всех выше составных частей, подкачивающий насос имеет в своем устройстве следующие составные части:

  • рукоятка со специально встроенным поршнем,
  • клапан со своей несущей пружиной,
  • прокладка с уплотнительным кольцом,
  • пробка, шайба и некоторые другие, более мелкие детали агрегата.

Подкачивающий насос отвечает за постоянную подачу дизеля в механизм. Для этого толкатель спадает с эксцентрика кулачкового вала.

Что такое топливный насос низкого давления (ТННД)?

Топливный насос низкого давления (топливоподкачивающий насос, ТННД) — компонент ступени низкого давления топливной системы и системы впрыска дизельного двигателя; насос для подачи топлива из топливного бака во впускную полость топливного насоса высокого давления (ТНВД).

Данный агрегат выполняет несколько функций:

Конструкция и принцип работы ТННД тракторов МТЗ

  • Создание на входе в ТНВД необходимого для его функционирования избыточного давления;
  • Обеспечение поступления в ТНВД достаточного объема топлива;
  • Создание во всасывающей разрежения, необходимого для забора топлива из бака и преодоления сопротивления фильтра грубой очистки (ФГО);
  • Создание давления, достаточного для преодоления топливом сопротивления фильтра тонкой очистки (ФТО);
  • Предотвращение выделения пузырьков легколетучих фракций из топлива при движении в топливной магистрали (что может происходить вследствие нагрева топлива во время работы двигателя и в теплое время года).

Применение ТННД на дизелях обусловлено особенностями работы ТНВД. В отличие от других типов насосов, на входе ТНВД не создается разрежение, за счет которого обеспечивался бы забор топлива из бака. Напротив, для нормальной работы насосных секций ТНВД на его входе необходимо создать некоторое избыточное давление (порядка 4-6 атмосфер) — именно эту задачу и решает ТННД.

ТННД обычно выполняется в виде отдельного компактного узла, который монтируется непосредственно на ТНВД и имеет привод от его кулачкового вала, либо устанавливается отдельно и имеет собственный привод. Вход ТННД соединен с магистралью топливной системы со стороны бака и ФГО, выход — с магистралью со стороны ФТО и входа ТНВД. В результате такого расположения топливоподкачивающий насос создает разрежение для забора топлива из бака и повышает его давление для преодоления сопротивления ФТО и подачи на ТНВД.

ТННД является одним из основных компонентов системы питания дизельного мотора, его поломка фактически выводит из строя и всю силовую установку. Так что ТННД необходимо как можно скорее ремонтировать или менять, а, чтобы сделать это правильно, следует разобраться в существующих типах этих агрегатов и их конструкции.

Бензонасос, устройство и принцип работы, где находится бензонасос

Механические насосы устанавливают только на топливной магистрали, за пределами бака. Некоторые типы двигателей авто оснащены сразу двумя бензонасосами – один работает при высоких нагрузках на двигатель, перекачивает большие объемы топлива под низким давлением, а другой, находящийся внутри бака, подает топливо малыми объемами под высоким давлением.

Механический насос всасывает горючее из бака и подает его в карбюратор через топливный фильтр. Электронасос «толкает» топливо из бака в форсунки под большим давлением.

На автомобилях, оснащенных карбюраторной системой подачи топлива, бензонасос работает постоянно и с одинаковой скоростью, а в более современных инжекторных системах агрегат подает горючее с той скоростью, которая задается электронным блоком управления.

схема подключения бензонасоса

Механический бензонасос монтируется очень просто – в предусмотренном месте для крепления. После установки к насосу остается только присоединить шланг магистрали подачи топлива к впускному и выпускному отверстию, после чего агрегат полностью готов к работе.

Что касается электрических насосов, то на современных автомобилях практикуется две схемы их подключения: Длинное кольцо подачи горючего – возврат неиспользованного топлива от форсунок обратно в бак. Короткое кольцо – возврат неиспользованного топлива в бак прямо от бензонасоса.

механический бензонасос

устройство этого агрегата довольно простое:

•    Крышка.
•    Сетчатый фильтр.
•    Верхняя часть корпуса.
•    Верхняя тарелка.
•    Рабочие диафрагмы.
•    Нижняя тарелка.
•    Шток.
•    Возвратная пружина.
•    Нижняя часть корпуса.
•    Рычаг ручной подкачки топлива.

Вся конструкция образует камеру, оснащенную впускными и выпускными клапанами, которые находятся в верхней части корпуса насоса. Клапаны – это простые шайбы из текстолита, которые прижимают пружины к седлам клапанов.

Принцип действия насоса следующий: рычаг привода агрегата двигается вверх и вниз постоянно, но диафрагма сдвигается только в тот момент, когда нужно заполнить топливом камеру насоса. В исходное положение диафрагма возвращается под действием возвратной пружины. Собственно, таким образом и происходит подача топлива в карбюратор.

Если рассматривать функционирование механического бензонасоса более детально, то обнаруживаются некоторые различия в работе на двигателях автомобилей с задним и передним приводом. Если автомобиль с задним приводом, то на вале привода установлен эксцентрик, который толкает шток бензонасоса, обеспечивая этим его работу.

Внутри двигателей с передним приводом тоже есть эксцентрик однако он установлен на распредвале. В процессе работы толкатель жмет на рычаг, который, в свою очередь, воздействует на балансир в нижней части корпуса бензонасоса. Балансир продавливает сопротивление пружины и тянет вниз шток с диафрагмами насоса – получается вакуум. Топливо втягивается через штуцер, впускной клапан открывается и пропускает его в полость над диафрагмой.
После этого возвратная пружина толкает шток с диафрагмой вверх – создается давление в рабочей камере насоса. Под воздействием давления впускной клапан закрывается и открывается выпускной. Горючее попадает в выпускной штуцер, следует по шлангу и попадает в карбюратор.

электрический бензонасос

Конструктивно по ряду некоторых деталей агрегат похож на механический насос. Принцип работы электрического бензонасоса следующий: специальный сердечник втягивается в электромагнитный клапан, создавая давления до момента, когда контакты подачи напряжения размыкаются. Кода поворачивается ключ в замке зажигания, бензонасос начинает работать, поднимая давление в системе до рабочего уровня. Поэтому перед запуском двигателя настоятельно рекомендуется подождать несколько секунд, чтобы не подвергать бензонасос лишней нагрузке.

В некоторых моделях автомобилей бензонасос запускается уже в момент открытия двери водителя. Агрегат может создавать рабочее давление в 0,3-0,4 МПа, в двигателях с прямым впрыском топлива этот показатель может достигать 0,7 МПа.

Внутри электрического насоса имеется диафрагма, которая двигается вверх и вниз. При уходе диафрагмы вниз создается вакуум, открывающий впускной клапан насоса. Бензин поступает через фильтр в камеру над диафрагмой. При движении вверх она создает давление, закрывающее впускной и открывающее выпускной клапан – топливо движется дальше по магистрали.

Устройство электрического насоса следующее:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как прокачать топливную систему дизеля? 3 способа

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Еще один способ прокачки можно охарактеризовать, как «бытовой», так как он предполагает использование домашнего пылесоса. Главное, чтобы устройство имело достаточную мощность.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем отдельные элементы протираются, затем производится обратная сборка. Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос, также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля. Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Нюансы подкачки колес на АЗС

Подкачивая шины стоит помнить о правилах подкачки. Пользуясь таким компрессором не удается полноценно обеспечить все необходимые условия. Резина в процессе движения нагревается, воздух в автошине горячий, соответственно давление будет отличаться от реального. Подкачка может считаться только временной мерой, чтобы без проблем доехать до дома или сервиса.

Подкачав шины на АЗС обязательно проверьте давление по приезду домой. Перед проверкой обождите 3-4 часа. За это время температура в покрышке выровняется с окружающей средой, результат будет наиболее точным. При необходимости подкачайте колесо, или стравите лишний воздух.

Компрессор АЗС отличный способ быстро подкачать шины в дороге, после чего добраться до дома. Обеспечить полностью правильные условия накачки не удастся, проверьте состояние шины на следующий день.

Как разбортировать бескамерное колесо?

Как разбортировать колесо автомобиля?

Как отремонтировать шину своими руками

Как снять и установить колпаки с колес

Набор для ремонта шин: когда пригодится, состав, как пользоваться

Износ шин — виды износа протектора, как проверить

Индикатор износа протектора шины — что это? Виды, где находится

Зимние шипованные шины: виды, особенности, назначение

Источник

Подкачка топливного насоса на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Не знаете как нужно правильно подкачать топливный насос? Если Да! То в таком случае ознакомьтесь с этой инструкцией, в которой будет всё подробно описано и показано в картинках. Статья посвящена исключительно автомобилям, на которых установлен двигатель от «Классического» семейства.

Примечание! Что же нужно для подкачки топливного насоса, спросите вы? А для подкачки насоса потребуются лишь только руки и ключи от вашего автомобиля!

Когда нужно подкачивать топливный насос? Обычно после длительного простоя автомобиля в гараже, или на улице или же ещё в каком либо месте топливо которое когда то раньше находилось в шлангах и в карбюраторе высыхает, и в связи с этим автомобиль так быстро завести уже вряд ли удастся.

Но это всё же не говорит о том что вы его совсем не заведёте, просто дело обстоит в следующем. Вы садитесь в автомобиль который к примеру простоял «1» год в гараже, и после этого первым же делом будете пробовать его завести. «Раз» провернули ключ не завёлся. «Два» провернули ключ не завёлся. Три, четыре… А это же всё нагрузки на двигатель.

И вот как раз в таких ситуациях, топливный насос и требует подкачки. После подкачки если двигатель у автомобиля исправен, машина заведётся либо с первого или же либо со второго раза, ещё раз подмечу что всё зависит от состояния двигателя.

Советы бывалых автомобилистов

Резинку лучше устанавливать из мягкой резины, а еще лучше из силикона, который не замерзает на морозе. Тогда перед подкачкой колес не придется отогревать наконечник. Кстати, отогревать лучше полностью весь насос в сборе, так как после его замерзания, он плохо качает. Поршень тяжело передвигается внутри цилиндра из-за замерзшей смазки.

Вверху на фото показан насос ножного типа с пластмассовым наконечником

Но насос может быть и совсем другим, это неважно. Наконечник также может быть другого исполнения

Как утверждают советы бывалых водителей, суть проблемы от этого не меняется. Теперь вы знаете как отремонтировать ножной насос, его частичное устройство, и как накачать колесо зимой. Удачи вам на дорогах!

Источник статьи: http://xn—-21-43dabppn4d4dn.xn--p1ai/kak-nakachat-koleso-zimoj/

Подкачивающий топливный насос для дизеля. Устройство и принцип работы

Подкачивающий насос трактора подает топливо из бака в топливный насос под давлением. Это необходимо для преодоления гидравлического сопротивления фильтра и трубопроводов, а также создания постоянного избыточного давления в головке топливного насоса.

Устройство подкачивающего насоса

Насос состоит из:

  • корпуса,
  • поршня с пружиной,
  • толкателя с пружиной,
  • стержня,
  • толкателя с направляющей втулкой,
  • впускного клапана и нагнетательного клапана.

Стержень толкателя вместе с втулкой представляет собой прецизионную пару, которая предотвращает перетекание топлива из подпоршневого пространства подкачивающего насоса в корпус топливного насоса.

1 — рукоятка; 2 — крышка; 3 — шток; 4 — цилиндр; 5 и 8 — поршни; 6 — впускной клапан; 7 — корпус; 9 и 13 — пружины; 10 — направляющая втулка; 11 — стержень; 12 — толкатель; 14 — нагнетательный клапан.

Принцип работы

  • При неработающем подкачивающем насосе впускной и нагнетательный клапаны закрыты, а надпоршневое и подпоршневое пространство заполнено топливом.
  • При вращении кулачкового вала топливного насоса толкатель и поршень под действием эксцентрика вала и пружин совершают возвратно-поступательное движение.
  • Когда выступ эксцентрика отходит от толкателя, поршень и толкатель под действием пружин движутся в сторону кулачкового вала. При этом в подпоршневом пространстве создается давление, а в надпоршневом — разрежение. Нагнетательный клапан закрывается, а впускной открывается, и топливо из впускного канала А поступает в надпоршневое пространство, а из подпоршневого выжимается по каналу Б в топливный фильтр и далее в головку топливного насоса.
  • Когда выступ эксцентрика набегает на толкатель, последний с помощью стержня перемещает поршень, сжимая пружину. В надпоршневом пространстве создается давление, а в подпоршневом — разрежение. Впускной клапан закрывается, а нагнетательный клапан открывается, и топливо перетекает из надпоршневого пространства в подпоршневое. Таким образом, топливо подается к топливному насосу при движении поршня в сторону эксцентрика под действием пружины, а при движении поршня под действием эксцентрика оно перетекает из надпоршневого пространства в подпоршневое. При последующих ходах поршня процесс повторяется в той же последовательности.
  • При повышении давления в нагнетательном канале Б (например, при уменьшении расхода топлива топливным насосом или засорении топливного фильтра) пружина, перемещая поршень не может преодолеть сопротивление топлива, и поршень останавливается.
  • Положение поршня в этом случае зависит от расхода топлива. Чем меньше расход топлива, тем выше давление в нагнетательном канале, тем раньше останавливается поршень и тем меньше его рабочий ход.
  • При меньшем рабочем ходе поршня меньше топлива подается в нагнетательный канал. Поэтому даже при малом расходе топлива давление в нагнетательном канале не поднимается выше определенного.
  • Так автоматически ограничивается максимальное давление топлива, которое подается подкачивающим насосом в систему. Это следует учитывать в эксплуатации.
  • При несвоевременной замене фильтра тонкой очистки топлива, его подача в систему становится недостаточной, и дизель теряет мощность.

Если фильтрующий элемент засорится настолько, что его гидравлическое сопротивление станет больше усилия пружины, то подача топлива прекратится совсем, и дизель остановится.

а — нагнетание топлива в систему; б — перетекание топлива; в — прекращение подачи топлива; 15 — эксцентрик.

Ручной подкачивающий насос

Для заполнения топливной системы топливом при неработающем дизеле и удаления из нее воздуха на подкачивающем насосе устанавливается ручной подкачивающий насос также поршневого типа.

Он состоит из:

  • цилиндра, ввернутого в корпус над впускным клапаном
  • основного подкачивающего насоса
  • поршня со штоком
  • рукояткой, навернутой на крышку цилиндра.

  Типы коробок передач тракторов

В работе этого насоса используются впускной и нагнетательный клапаны основного подкачивающего насоса.

Перед заполнением системы топливом необходимо:

  1. открыть вентиль на фильтре тонкой очистки
  2. отвернуть рукоятку с крышки цилиндра насоса
  3. перемещая рукояткой поршень в цилиндре, нагнетать топливо в систему до появления из сливной трубки струи топлива без пузырьков воздуха.

После прокачивания системы вентиль на фильтре необходимо закрыть, а рукоятку поршня ручного насоса навернуть на крышку цилиндра.

Проще или сложнее эксплуатировать технику с Common Rail?

Этот как раз один из ключевых моментов, который вызывает негативную реакцию на Common Rail. Но почему именно он?

Все просто: это инерция пользователей (механиков) и порой владельцев, обычная реакция на что-либо новое. Потому что для тех, кто знаком с CR, изучил, как она работает, как ее обслуживать, как контролировать состояние топливной системы, с ней работать просто. У тех же, кто с ней не знаком, она, как все неизвестное, вызывает опасения. Система недешевая, и механики предприятий уже опасаются, не разобравшись, вслепую ее ремонтировать и настраивать.

При этом только в технике Komatsu система CR работает уже второй десяток лет, в том числе в самых суровых условиях на Крайнем Севере. А на автомобильном рынке уже больше 80 % дизелей оснащено электронно-управляемым впрыском. То есть система комплексным опытом эксплуатации доказала свою жизнеспособность. Вопрос лишь в том, чтобы научиться с ней работать. И вот что это может дать.

Электронная система = лучше контролируемая система. Ее состояние легче отследить, легче предотвратить поломку, причем можно отследить неполадки до того, как они скажутся на работе машины. Для этого у Komatsu есть система мониторинга KOMTRAX. Раз система впрыска электронная, значит, KOMTRAX может снимать с нее множество показателей в отличие от старого дизеля, способного только показывать общий расход топлива. Владелец техники или его механики получают данные с монитора и видят, есть ли какие-то неравномерности впрыска. Можно принять меры, пока ремонт не встал слишком дорого: своими силами или вовремя обратиться к сервису дистрибьютора техники. Система еще работает, а мы уже сейчас можем предугадать ремонт, заказать распылители, выбрать время для ремонта, чтобы максимально сократить простой техники. Все как на ладони, главное — научиться пользоваться.

А на механике мы видим или белый дым — техника работает, или черный дым — она уже не работает, пора покупать запчасти, а техника и работа стоят.

Как прокачать ТНВД на Audi a6 2.5tdi AEL

Появление воздуха в топливной системе, зачастую, застает автомобилистов врасплох. Появление воздуха может по разным причинам, но всегда следствием этого является одно – двигатель перестает заводиться или глохнет во время поездки. В этой статье мы расскажем, как удалять воздух из топливной системы и «реанимировать» двигатель автомобиля.

Развоздушивание топливной системы

Перед тем как прокачивать топливную систему необходимо определить место подсоса воздуха. Для этого необходимо придерживаться следующего плана действий:

  1. Обследовать топливную магистраль на наличие следов вытекания солярки;
  2. Отсоединить топливоподачу и обратку от ТНВД;
  3. Подсоединить топливный насос повышения давления к емкости с горючим;
  4. Расположить тару выше ТНВД;
  5. Подождать несколько часов;
  6. Запустить двигатель. Если симптомы наличия воздуха в системе пропали, значит следует менять топливные шланги;
  7. Опустить емкость ниже уровня ТНВД и подождать несколько часов;
  8. Завести мотор. При подсосе воздуха через насос, появятся симптомы завоздушивания системы.

Инструкция о том, как прокачать топливную систему дизельного двигателя:

  1. Ослабить болт обратки;
  2. Снять трубки идущие к форсункам;
  3. Прокрутить коленвал;
  4. Дождаться появления топлива и вернуть шланги на место.

Своевременное проведение диагностики убережет автомобиль от неприятностей. При обнаружении любого из симптомов необходимости ремонта топливной системы дизельного двигателей не рекомендуется затягивать с поездкой на станцию технического обслуживания. Тем более современные методы проверки позволяют производить все действия непосредственно на машине без демонтажа деталей и узлов.

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители  отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы. Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»)

Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем  отдельные элементы протираются, затем производится обратная сборка.  Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос,  также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля.  Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору  поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Ручной подкачивающий насос в топливной системе бензинового двигателя

Бензиновые карбюраторные двигатели на автомобилях прежних выпусков  были оснащены насосами подачи топлива в карбюратор с функцией ручной подкачки.

Ручная подкачка на этих двигателях, так же, как в случае с дизельными агрегатами, используется автовладельцами после длительной (более трех суток) стоянки  автомобиля для заполнения поплавковой камеры карбюратора (испаряемость бензина) и запуска двигателя.

Ручной подкачкой также пользуются,  когда по какой – либо причине бензин был выкатан до сухого бака и после заправки топливом, его необходимо закачать в магистраль,  и далее в карбюратор.

Насосы с механическим приводом и ручной подкачкой бензина на этих двигателях выполнены по диафрагменной схеме.  Все диафрагменные насосы различных типов устанавливаемых на автомобилях одинаковы по принципу действия и отличаются лишь отдельными элементами в конструкции.

На более ранних выпусках бензонасосы были к тому же дополнительно оснащены фильтром-отстойником топлива, но с применением в дальнейшем надежных фильтров тонкой очистки в магистрали, отстойники были убраны из конструкции бензонасоса.

Насос состоит из трех частей – средней части, крышки и нижней части. В средней части насоса находятся  входной и подающий штуцера, всасывающий и нагнетательный клапана,  и сетчатый фильтр.

В нижней части расположен грибок мембраны (напоминает по форме гриб) состоящий из трех слоев диафрагм и штока, пружины грибка, а  между диафрагмами установлено дистанционное разделяющее кольцо из полимерного материала. Кольцо отделяет нижнюю диафрагму от двух верхних. Также в нижней части находится рычаг привода штока от эксцентрика распредвала или вала вспомогательных механизмов, и рычаг ручной подкачки топлива.

Средняя и нижняя части через тело мембраны соединены болтами по окружности. Крышка бензонасоса крепится сверху одним болтом к телу средней части насоса.

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, па­лец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.

Насос подкачки

Насос для подкачки и заливки топлива служит непосредственно для подкачки солярки в топливные баки.

Насос подкачки на МТЗ-80

Основное назначение насоса подкачки дизельного топлива состоит в том, чтобы преодолевать сопротивления имеющихся внутри него фильтров. Он также осуществляет равномерное и бесперебойное регулирование подачи дизельного топлива к главному насосу агрегата. Таким образом, насос для подкачки топлива нагнетает солярку из топливного бака трактора к насосу подачи топлива.

Устройство насоса подкачки

Насос поршневого типа прикрепляется к чугунному либо стальному каркасу топливного насоса. Здесь встроен поршень из высококачественного металла. Данный элемент приводится в работу специальным толкателем, произведенным, как правило, из стали. После этого стержень попадает во втулку. Помимо перечисленных всех выше составных частей, подкачивающий насос имеет в своем устройстве следующие составные части:

  • рукоятка со специально встроенным поршнем,
  • клапан со своей несущей пружиной,
  • прокладка с уплотнительным кольцом,
  • пробка, шайба и некоторые другие, более мелкие детали агрегата.

Подкачивающий насос отвечает за постоянную подачу дизеля в механизм. Для этого толкатель спадает с эксцентрика кулачкового вала.

Что такое топливный насос низкого давления (ТННД)?

Топливный насос низкого давления (топливоподкачивающий насос, ТННД) — компонент ступени низкого давления топливной системы и системы впрыска дизельного двигателя; насос для подачи топлива из топливного бака во впускную полость топливного насоса высокого давления (ТНВД).

Данный агрегат выполняет несколько функций:

Конструкция и принцип работы ТННД тракторов МТЗ

  • Создание на входе в ТНВД необходимого для его функционирования избыточного давления;
  • Обеспечение поступления в ТНВД достаточного объема топлива;
  • Создание во всасывающей разрежения, необходимого для забора топлива из бака и преодоления сопротивления фильтра грубой очистки (ФГО);
  • Создание давления, достаточного для преодоления топливом сопротивления фильтра тонкой очистки (ФТО);
  • Предотвращение выделения пузырьков легколетучих фракций из топлива при движении в топливной магистрали (что может происходить вследствие нагрева топлива во время работы двигателя и в теплое время года).

Применение ТННД на дизелях обусловлено особенностями работы ТНВД. В отличие от других типов насосов, на входе ТНВД не создается разрежение, за счет которого обеспечивался бы забор топлива из бака. Напротив, для нормальной работы насосных секций ТНВД на его входе необходимо создать некоторое избыточное давление (порядка 4-6 атмосфер) — именно эту задачу и решает ТННД.

ТННД обычно выполняется в виде отдельного компактного узла, который монтируется непосредственно на ТНВД и имеет привод от его кулачкового вала, либо устанавливается отдельно и имеет собственный привод. Вход ТННД соединен с магистралью топливной системы со стороны бака и ФГО, выход — с магистралью со стороны ФТО и входа ТНВД. В результате такого расположения топливоподкачивающий насос создает разрежение для забора топлива из бака и повышает его давление для преодоления сопротивления ФТО и подачи на ТНВД.

ТННД является одним из основных компонентов системы питания дизельного мотора, его поломка фактически выводит из строя и всю силовую установку. Так что ТННД необходимо как можно скорее ремонтировать или менять, а, чтобы сделать это правильно, следует разобраться в существующих типах этих агрегатов и их конструкции.

Бензонасос, устройство и принцип работы, где находится бензонасос

Механические насосы устанавливают только на топливной магистрали, за пределами бака. Некоторые типы двигателей авто оснащены сразу двумя бензонасосами – один работает при высоких нагрузках на двигатель, перекачивает большие объемы топлива под низким давлением, а другой, находящийся внутри бака, подает топливо малыми объемами под высоким давлением.

Механический насос всасывает горючее из бака и подает его в карбюратор через топливный фильтр. Электронасос «толкает» топливо из бака в форсунки под большим давлением.

На автомобилях, оснащенных карбюраторной системой подачи топлива, бензонасос работает постоянно и с одинаковой скоростью, а в более современных инжекторных системах агрегат подает горючее с той скоростью, которая задается электронным блоком управления.

схема подключения бензонасоса

Механический бензонасос монтируется очень просто – в предусмотренном месте для крепления. После установки к насосу остается только присоединить шланг магистрали подачи топлива к впускному и выпускному отверстию, после чего агрегат полностью готов к работе.

Что касается электрических насосов, то на современных автомобилях практикуется две схемы их подключения: Длинное кольцо подачи горючего – возврат неиспользованного топлива от форсунок обратно в бак. Короткое кольцо – возврат неиспользованного топлива в бак прямо от бензонасоса.

механический бензонасос

устройство этого агрегата довольно простое:

•    Крышка.
•    Сетчатый фильтр.
•    Верхняя часть корпуса.
•    Верхняя тарелка.
•    Рабочие диафрагмы.
•    Нижняя тарелка.
•    Шток.
•    Возвратная пружина.
•    Нижняя часть корпуса.
•    Рычаг ручной подкачки топлива.

Вся конструкция образует камеру, оснащенную впускными и выпускными клапанами, которые находятся в верхней части корпуса насоса. Клапаны – это простые шайбы из текстолита, которые прижимают пружины к седлам клапанов.

Принцип действия насоса следующий: рычаг привода агрегата двигается вверх и вниз постоянно, но диафрагма сдвигается только в тот момент, когда нужно заполнить топливом камеру насоса. В исходное положение диафрагма возвращается под действием возвратной пружины. Собственно, таким образом и происходит подача топлива в карбюратор.

Если рассматривать функционирование механического бензонасоса более детально, то обнаруживаются некоторые различия в работе на двигателях автомобилей с задним и передним приводом. Если автомобиль с задним приводом, то на вале привода установлен эксцентрик, который толкает шток бензонасоса, обеспечивая этим его работу.

Внутри двигателей с передним приводом тоже есть эксцентрик однако он установлен на распредвале. В процессе работы толкатель жмет на рычаг, который, в свою очередь, воздействует на балансир в нижней части корпуса бензонасоса. Балансир продавливает сопротивление пружины и тянет вниз шток с диафрагмами насоса – получается вакуум. Топливо втягивается через штуцер, впускной клапан открывается и пропускает его в полость над диафрагмой.
После этого возвратная пружина толкает шток с диафрагмой вверх – создается давление в рабочей камере насоса. Под воздействием давления впускной клапан закрывается и открывается выпускной. Горючее попадает в выпускной штуцер, следует по шлангу и попадает в карбюратор.

электрический бензонасос

Конструктивно по ряду некоторых деталей агрегат похож на механический насос. Принцип работы электрического бензонасоса следующий: специальный сердечник втягивается в электромагнитный клапан, создавая давления до момента, когда контакты подачи напряжения размыкаются. Кода поворачивается ключ в замке зажигания, бензонасос начинает работать, поднимая давление в системе до рабочего уровня. Поэтому перед запуском двигателя настоятельно рекомендуется подождать несколько секунд, чтобы не подвергать бензонасос лишней нагрузке.

В некоторых моделях автомобилей бензонасос запускается уже в момент открытия двери водителя. Агрегат может создавать рабочее давление в 0,3-0,4 МПа, в двигателях с прямым впрыском топлива этот показатель может достигать 0,7 МПа.

Внутри электрического насоса имеется диафрагма, которая двигается вверх и вниз. При уходе диафрагмы вниз создается вакуум, открывающий впускной клапан насоса. Бензин поступает через фильтр в камеру над диафрагмой. При движении вверх она создает давление, закрывающее впускной и открывающее выпускной клапан – топливо движется дальше по магистрали.

Устройство электрического насоса следующее:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
