Я уже наверно надоел всем этой темой, но извините сегодня было сделано следующие:Проблемы с давлением масла на ЗМЗ 406 уже надоели, и захотелось проверить давление механическим манометром, Но это походу дефицит в наше время, объездив все магазины в городе не нашёл не чего(только одни компресометры), заехав в последний магазин(для грузовых машин) мне удалось найти один манометр стоимостью 480 рублей + шланг 500 рублей, манометр купил а вот на шланг 500 рублей жалко), Купил трубку тормозную 15рублей, шланг и штуцер был(штуцер из покрасочного пистолета) + 2 хомута тоже были)

Собрал все это дело и пошел проверять померил на ЗМЗ 406 давление на холодную 2, на горячую(70-80 градусов) упало на 0.Проверил на 402 На холодную 4, на горячую 3-3,5 , чуть газу даешь подскакивает до 6)

НА 406 давление не к чёрту полез снял поддон (уже 3 раз) открутил коренные бугеля( задиров и насечек не выявлено), открутил пробки тоже все в норме, затянул всё и пригляделся к паддону а на нём 2 трещины(в понедельник заварят), Пока всё стоит без поддона если не будет опять давления(в чём я уверен на 70%) буду менять втулки пром- вала.

как собран прибор туту www.drive2.ru/cars/gaz/31…az2401/2/journal/1824258/

Как менять эти втулки пром вала? То что разбирать надо это не проблема, а вот с втулками наверно проблема я в ступоре что делать что бы их заменить?

www.drive2.ru

Индикатор давления

Постоянно высокие показатели могут указывать на неисправность датчика. Это может быть внутреннее короткое замыкание в датчике, или путь сигнала может быть полностью разрушен.

Опять же, важно сбросить реально низкое давление, управляя измерительным щупом и слушая двигатель. Слишком большое количество смазки может привести к пониженному давлению из-за вспенивания, что также не подходит для автомобиля, поэтому не нужно переполнять его

Повреждение датчика является не только помехой, но и опасностью. Приходится останавливаться каждый раз, когда появляется ощущение, что не все в порядке, и это быстро надоедает.

Также можно винить во всем плохой датчик, когда, на самом деле, возникла проблема, и неисправный измеритель не в состоянии предупредить о ней. Сломанный измеритель требует немедленной замены. Это избавит от хлопот и возможных повреждений автомобиля в долгосрочной перспективе.

Предупреждающая лампочка

Если загорается контрольная лампочка, нужно обратить на это внимание. Каждый раз, когда загорается этот индикатор, даже если уже известно, что измеритель поврежден, нужно все проверить

Если измерительный щуп показывает, что уровень в норме, а движок работает бесшумно и без проблем, значит, индикатор неисправен, вероятно, это результат неисправности датчика:

• Если уровень хороший, но слышен громкий шум от двигателя, это может означать, что масляный насос не работает, и нельзя перезапускать двигатель, пока насос не будет отремонтирован.
• Если обнаружен низкий уровень, это может означать отсутствие давления со стороны протекающего шланга или прокладки. В этом случае нужно обязательно прекратить движение, пока не будет решена проблема.
• Периодическое мигание индикатора является, вероятно, самым четким сигналом того, что сам измеритель выходит из строя.
• Перед продолжением работы нужно всегда проверять уровень масла и убедиться в отсутствии необычных шумов.

Как проверить датчик самостоятельно

Проверка датчика выполняется двумя способами. Для обоих требуется мультиметр, который соединяют с исходящими контактами устройства. В первом, переключив тестер на 200 милливольт переменного тока, постукивают по корпусу сенсора твердым предметом. Показания должны меняться. Их постоянство — признак неисправности.

Второй способ заключается в проверке сопротивления датчика детонации. Сопротивление должно соответствовать характеристикам бортовой сети автомобиля. Мультиметр переключают в режим проверки резисторов на 2000 кОм. Смотрят индикацию. Для ЗМЗ-406 сопротивление рабочего датчика должно составлять около 550 кОм.

Обязательно в том же режиме работы мультиметра проверяются входящие провода шлейфа для определения разрыва линии. В последнем случае сопротивление будет равно нулю.

Датчик масла: как это работает и работает

Начнем с того, что уровень масла всегда должен быть не выше или ниже нормального

Также важно убедиться, что само масло находится в хорошем состоянии, подходит для двигателя с точки зрения вязкости и других характеристик. Давление масла также должно быть в пределах нормы

Только в этом случае блок питания способен работать достаточно долго с минимальным износом и трением. Однако если по какой-либо причине работа масляной системы будет нарушена, это может привести к быстрому отказу двигателя.

В этом случае случается, что система смазки и двигатель в порядке, но датчик показывает, что есть проблема с давлением. Другими словами, индикатор давления масла горит на панели. Так или иначе, чтобы определить точную причину, нужно знать, как проверить и заменить датчик давления масла.

Поэтому на тех или иных двигателях внутреннего сгорания указанный датчик находится в разных местах. Например, на ВАЗ-2112 с 16-клапанным двигателем датчик давления масла расположен с левой стороны двигателя на конце корпуса рядом с подшипниками распределительного вала. Чтобы определить точное местоположение и местоположение датчика давления масла, вам необходимо изучить инструкцию по эксплуатации конкретного автомобиля.

Идем дальше. Что касается типов датчиков, мы можем выделить:

• Электронный датчик давления масла;
• Датчик давления механического масла;

Первый вариант часто называют аварийным, потому что он работает по принципу «есть давление» или «нет давления». Устройство не дает точных данных.

Как правило, его основной задачей является только сообщить, что давление масла в двигателе упало до критического уровня и что необходимо срочно выключить двигатель.

Конечно, недостатком такого датчика является то, что часто, даже если водитель может быстро заметить свет, включающий и выключающий двигатель, это не обходится без последствий для двигателя внутреннего сгорания.

Также добавим, что некоторые машины имеют два датчика одновременно, то есть решения обоих типов. Это позволяет точно определять давление масла, а также своевременно реагировать на сигнал, посылаемый аварийным датчиком давления масла, если давление критически низкое.

Если учесть принцип работы масляного датчика, электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой стороны, такое решение не способно отображать точные данные о давлении.

Конструктивно электронный датчик масла включает в себя:

1. Жилище;
2. Мембраны;
3. Контакты;
4. Толкатель.

Этот датчик подключен к электрической цепи, которая также имеет встроенную контрольную лампу аварийного давления. Когда двигатель выключен, диафрагма выпрямлена, поршень втянут и контакты замкнуты. Если в это время на датчик подается питание, загорается аварийная лампа давления масла, которую водители обычно наблюдают при запуске двигателя.

После запуска двигателя и создания масляного насоса необходимого давления указанное давление масла давит на мембрану, контактирующую с поршнем. Репеллент просто размыкает контакты, газовая лампа на приборной панели гаснет. Если давление внезапно упадет ниже допустимого уровня, контакты закроются и загорится индикатор тревоги. То же самое произойдет, если датчик неисправен.

Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.

В этом случае показания будут более точными, а сами данные будут отличаться в зависимости от положения ползунка на пластине с обмоткой нихрома. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что двигатель работает в условиях масляного голодания или пониженного давления масла.

Внезапно пропало давление масла в ЗМЗ 406.

Причин в этом случае всего две – заклинило в открытом положении редукционный клапан маслонасоса. Выглядит он вот так:

Происходит это, обычно, по причине попадания грязи под редукционный клапан. Даже малейшая крошка клинит клапан и он до конца не закрывается.

Вторая типовая причина – поломка привода маслонасоса.

Выглядит привод вот так:

Надо отметить, что две эти неисправности случаются крайне редко и происходят они при несоблюдении интервала замены масла и при эксплуатации на масле не соответствующем климату.

Давление масла в двигателе пропадало постепенно.

Это самая типовая проблема, связана она с естественным износом, переодичностью обслуживания и конструкторскими просчетами.….

Самая частая причина – масляный фильтр.

Во время эксплуатации газели (2705) я менял фильтр каждые 5000 км, а масло менял раз в 10 000 км. Причина в том что при эксплуатации на бензине масло быстро темнеет и в нем образуется куча грязи которая забивает фильтр. При эксплуатации на газе такая проблема не наблюдается!

Вторая по популярности причина – попадание бензина в топливо

Справедливо в основном доля карбюраторных версий 406 двигателя (при порыве мембраны бензонасоса бензин неизбежно попадает в масло), но и на инжекторном двигателе с бегущей форсункой это вполне возможный сценарий.

Третья причина — износ.

Вследствие износа, постепенно, увеличиваются все зазоры в парах трения.

• Основное место где теряется давление – промежуточный вал. Многие не меняют опорные втулки промежуточного вала даже при капитальном ремонте, но именно в этих втулках и теряется большая часть давления.
• Второе по популярности место – изношенные гидронатяжители цепей.
• Третье место – износ ГБЦ и износ распределительных валов.. Дело в том что на 406 двигателе постели распределительных валов расположены в теле ГБЦ и при малейшем «уводе» плоскости износ постели увеличивается в разы – итог потеря давления. При износе самого вала увеличивается зазор в паре трения и так же теряется давление.
• Четвертое место – износ масляного насоса. При износе насос не будет нагнетать достаточно масла в систему смазки двигателя и давления масла не будет. Бороться с этим можно переборкой насоса с выводом его плоскостей или заменой маслонасоса в сборе на маслонасос от ЗМЗ 514 (он для дизеля и имеет увеличенную производительность).
• Пятое место – гидрокомпенсаторы зазоров клапанов, компенсаторов в ГБЦ 16 (по числу клапанов) и при больших пробегах их постели так же подвержены износу, но срок службы постелей компенсаторов, как правило, превышает срок службы ГБЦ.

Четвертая причина — пружины масляного перепускного клапана.

На корпусе масляного насоса установлен перепускной клапан, он открывается при высоком давлении масла. Дело в том что с течением времени пружины клапана ослабевают и часть давления масла теряется на этом клапане. Нет ничего страшного если вы подложите пару шайб под пружину клапана при переборке насоса.

Про масляный радиатор.

На некоторых модификациях ЗМЗ 406 установлен радиатор для охлаждения масла, но на деле эта конструкция практически не используется так как снижает давление и без того разжиженного масла и обладает некачественными кранами которые постоянно бегут. Относительно грамотно маслорадиатор реализован на ЗМЗ 405 (используется термоклапан) но и там его эффективность сомнительна. В большинстве случаев целесообразно заглушить масляный радиатор и использовать более термостабильное масло (проверено на личном опыте эксплуатации газ 2705 с пробегом 470 000 км).

Пути повышения давления масла в двигателе ЗМЗ 406 при эксплуатации.

• Более частая замена масляного фильтра.
• Замена масляного насоса на насос от ЗМЗ 514 номер детали 514 .1011010
• Отключение масляного радиатора или замена его на теплообменник.
• Замена масла на более густое и качественное, важна именно вязкость при высокой температуре.
• Подкладывание 2-3 шайб под пружину масляного перепускного клапана

Пути повышения давления масла при капитальном ремонте.

Это больше задел на будущее… Рекомендую. Сделать это при переборке.

Обязательно перевтульте промежуточный вал и разверните втулки правильно.

Установите жиклеры в системе смазки.

Дело в том, что в двигателе есть несколько мест, где теряется очень много давления, и для увеличения срока службы двигателя при капитальном ремонте имеет смысл заглушить некоторые каналы в системе смазки жиклерами от карбюратора! Оптимальным вариантом оказались жиклеры рассверленные сверлом 2 мм.

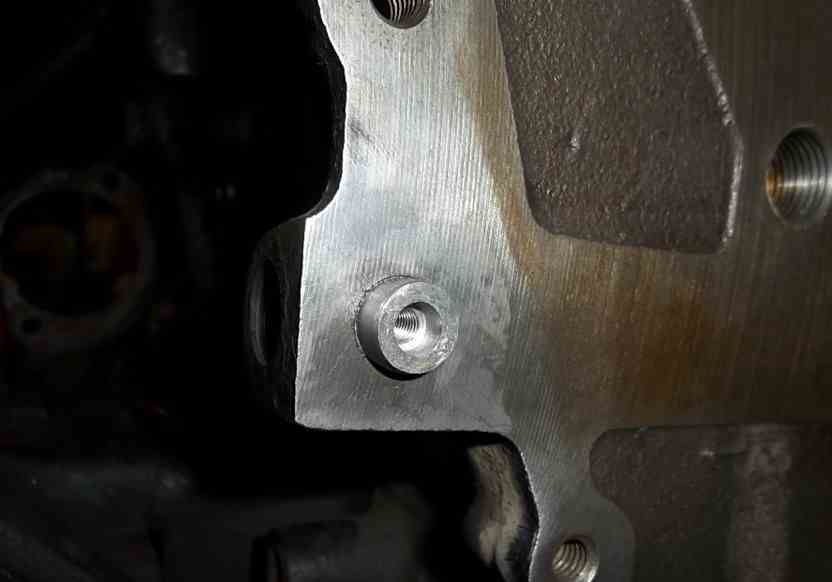

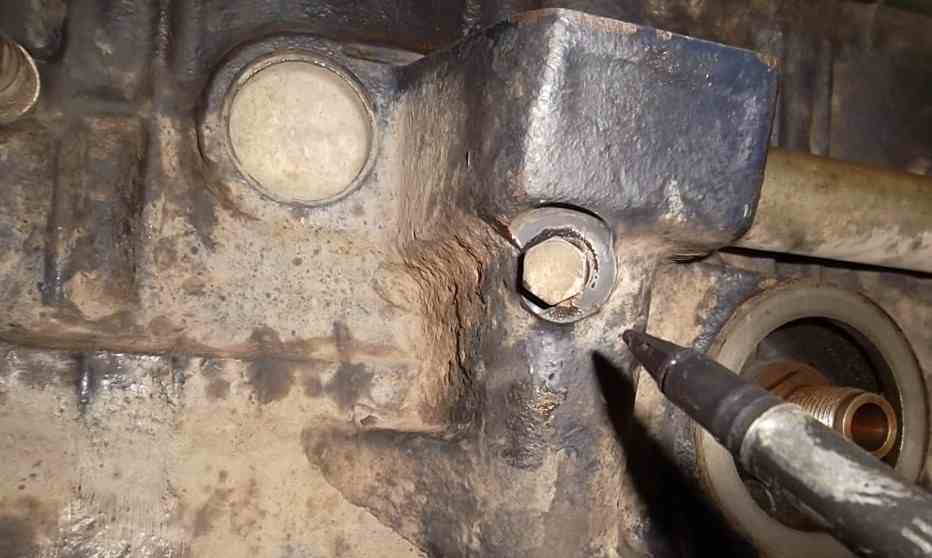

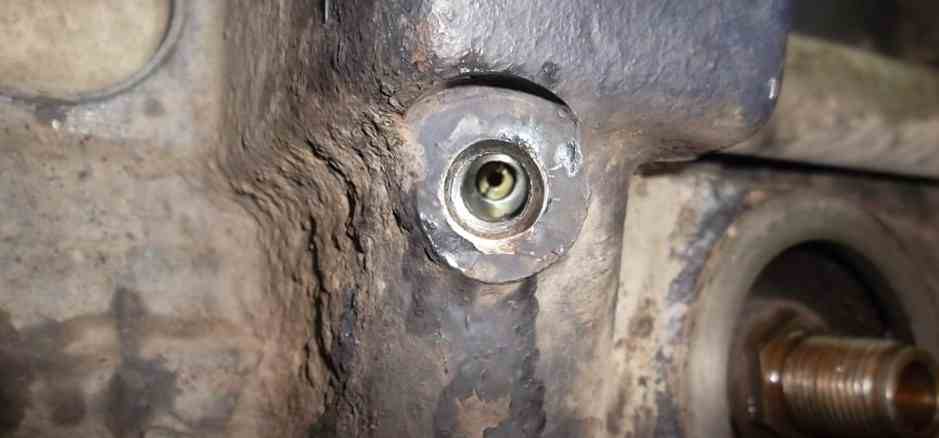

Итак, вот эти места и варианты их жиклирования:

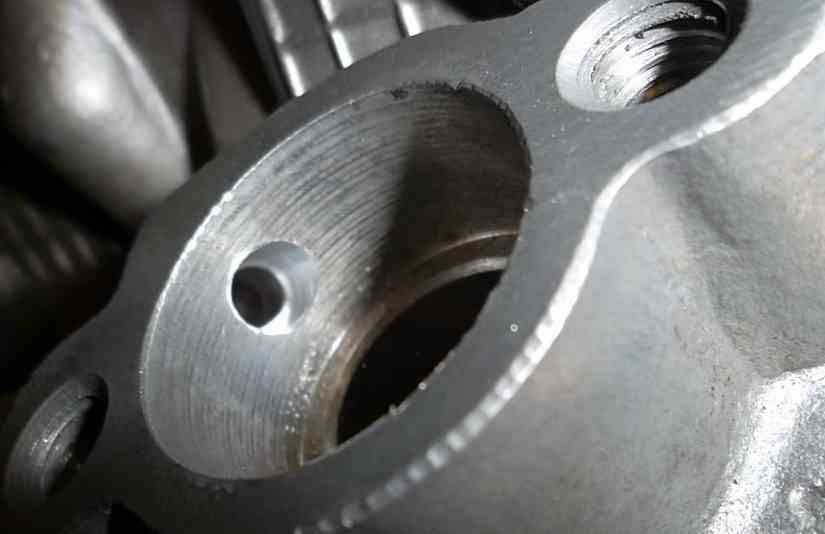

Отверстие для смазки вала масляного насоса

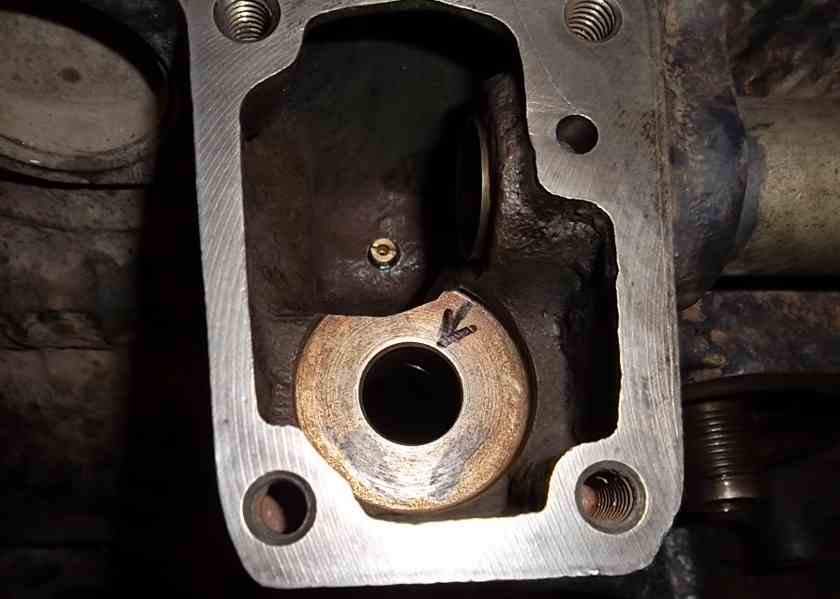

Гидронатяжители цепей (верхней и нижней)

На этом у меня все. Я надеюсь, что проблема пропавшего давления масла в 406 двигателе больше никогда вас не потревожит.

Почему нет давления масла в двигателе

Двигатель — сердце автомобиля, от того, как работает силовой агрегат, зависит все. Двигатель — сложнейшее устройство, которое по той или иной причине подчас дает сбои, всегда такие неожиданные и неприятные. Пропало давление масла в двигателе — одна из наиболее распространенных проблем моторов. Если вдруг, прогрев мотор на холостых оборотах, вы обнаружили, что зажглась аварийная лампочка давления, следует принимать срочные меры по обнаружению проблемы и ее устранению, пока она не привела к более тяжелым последствиям. Рассмотрим такие вопросы, как низкое давление масла и высокое давление масла — две популярные причины поломок, а также что делать, если нет давления масла в двигателе. Все эти вопросы рассмотрим на примере наиболее популярного в нашей стране двигателя ЗМЗ 406.

Диагностика неисправности

Проверку работоспособности датчика можно провести в два этапа.

По внешним проявлениям без демонтажа

Если при низкой температуре двигатель не заводится — одной из причин может оказаться поломка ДТОЖ. Блок управления не получает информации о том, что мотор переохлажден и не корректирует объем впрыска. Индикатор «Чек» на панели приборов при этом не загорается, так как в самой системе неполадок нет.

Детонация прогретого двигателя — также возможный симптом неисправного датчика температуры. Он же вызовет увеличение оборотов холостого хода.

При наличии измерительного прибора следует проверить коды ошибки ЭСУД: признаками неисправности ДТОЖ будут показания 21 и 22.

Проверка приборами

Проверка выполняется на снятом с мотора датчике с использованием миллиамперметра и вольтметра. Собирается изображенная на рисунке схема:

Датчик опускают в емкость с кипящей водой, затем при заданных величинах температуры (контролируется термометром) делается замер напряжения. Его значения приблизительно должны соответствовать стандартным (температура в градусах Цельсия напряжение в вольтах):

Выбраковывается деталь, если напряжение на ней ниже 2.31 В (соответствует температуре −60°C) или больше 3.98 В (показания для +125°).

Виды ДДМ

Все подобные устройства классифицируются на два типа: аварийные и измерительные.

Аварийные датчики сигнализируют водителю об отсутствии давления масла в контуре. В этом случае на панели приборов автомобиля загорается индикатор.

Измерительные датчики – технически более сложные изделия. Они информируют автолюбителя о параметрах давления, измеряются:

• в Паскалях;
• барах;
• Ньютонах/м2;
• атмосферах;
• килограмм/силе.

Единица измерения зависит от страны производителя транспортного средства.

ДДМ различаются по принципу работы. Эволюционный процесс устройства не отличается многообразием. Датчики появились на заре автомобилестроения практически одновременно с моторами. Вначале они представляли собой небольшую стеклянную колбу, размещённую в салоне. Она была вмонтирована в систему смазки силовой установки. Импульсивное движение смазочного материала внутри неё указывало шофёру, что давление функционирует нормально.

На смену этому виду пришли механические датчики. Их работа схожа по принципу действия с манометром. Изменение давления в системе приводит в движение механизм, который оснащён стрелочным индикатором. Такие устройства уже потеряли популярность, они встречаются на моделях прошлого столетия.

В настоящее время на большинстве современных моделях стоят электронные датчики, которые по своему назначению могут быть аварийными и измерительными.

Механическая конструкция

Механический датчик давления в настоящее время практически не используется. Он состоит из двух частей – мембранной и измерительной. Они связаны между собой трубкой, заполненной маслом. После запуска двигателя давление масла возрастает и мембрана прогибается. Она смещается, заставляя двигаться шток измерительной части прибора. Это движение через специальный механизм передается на стрелку аналоговой шкалы датчика, в результате чего водитель видит текущий показатель давления масла в системе.

Эти датчики громоздки, при этом существуют проблемы с их точностью, например, при термическом расширении масла. Тем не менее на основе таких приборов разработаны диагностические поверенные манометры, с помощью которых можно проконтролировать реальное давление в системе смазки двигателя.

Электрические и электронные

Электрический или электронный датчик давления масла устанавливается на подавляющее большинство современных автомобилей. Между этими двумя типами существуют отличия:

1. Электронный или аварийный датчик давления работает в виде логического элемента в режиме да или нет. Если он загорается при работающем двигателе – это сигнал для водителя, что давление опустилось ниже допустимой нормы.
2. Электрический или контрольный датчик масла по аналогии с механическим показывает давление масла в двигателе в режиме реального времени. Все данные выводятся на табло или стрелочный указатель.

В некоторых автомобилях, например, мощных тягачах или спортивных моделях, параллельно устанавливаются оба датчика, чтобы водитель мог отслеживать состояние двигателя и вовремя реагировать на масляное голодание, а в момент критического падения давления сразу остановиться, чтобы избежать поломки мотора.

Аварийный датчик представляет собой мембранный механизм с металлическим штоком, которому крепится контакт. Второй контакт неподвижно крепится к корпусу датчика. Когда двигатель не работает, они находятся в замкнутом положении и лампа на панели приборов горит. После запуска давление возрастает, и мембрана выгибается под давлением моторного масла, шток начинает двигаться и цепь размыкается – индикатор на панели приборов гаснет. Если же давления не хватает, чтобы выгнуть мембрану, цепь не размыкается и лампа продолжает гореть.

Принцип действия контрольного похож – он тоже работает от мембраны, выгибающейся под давлением масла. Но к ней через подвижный механизм присоединяется ползунок, двигающийся по реостату, изменяя сопротивление и силу тока в цепи. В зависимости от этого измерительная часть датчика выдает текущее давление масла в смазочной системе двигателя. Иногда вместо реостата в таких устройствах используются полупроводниковые или биметаллические преобразователи, но принцип их работы остается неизменным и зависит от движения мембраны.

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

• корпус;
• мембрана;
• контакты;
• а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.
