Отчего возникает слабое давление в топливной системе

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Чем проводят измерение

Нужен всего лишь манометр, который предназначен для замера шин. Только его надо немножечко доработать, поменяв шкалу. Лучше измерять давление в инжекторной системе со шкалой прибора, показывающей варьирование в пределах 6-7 атм.

Есть и другие, более совершенные приборы для измерения. Специальный инструментальный комплект с манометром, адаптером и сливным шлангом продаётся в магазине автозапчастей. Стоит около 1,5 тысячи рублей.

Давление можно измерить и в любом автосервисе. За услугу возьмут всего ничего – 500-600 рублей.


Профессиональный манометр для измерения топлива

Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Если он покупной, то с ним водитель получает всевозможные адаптеры, позволяющие осуществить замеры давления на самых разных марках авто. Кроме того, покупные манометры оснащены лучшей шкалой, позволяющей точнее измерять давление. А профессиональный манометр – это вообще находка, так как даёт возможность помимо всего прочего сбрасывать остаточное давление в системе, что увеличивает точность показаний.

Если вы решили, все же, использовать самодельный манометр, то помните!

Лучше использовать обычный воздушный манометр от ВАЗ, так как им получится измерять и давление масла (нужно только открутить штуцер).
Вместо переходника можно использовать обычный штуцер с резьбой.
Важно использовать качественные хомуты, чтобы не было пропусков.

Как проводить замеры.

  1. Чаще всего они проводятся при включенном зажигании. Нужно проверять, подскочила ли стрелка в сравнении со стандартным значением.
  2. Замеры проводятся также в режиме ХХ.
  3. Замеры проводятся с пережатой «обраткой» и со сброшенным РТД.

С помощью манометра

Для проведения процедуры замера, нам понадобиться специальная лента, которую используют сантехники для уплотнения соединений (фумка), либо строительный лен. Сам манометр представляет собой измерительный прибор с патрубком, именно на этот патрубок наматывается лента или лен.

Патрубок должен иметь в диаметре 9 мм. Для обеспечения пожарной безопасности, генератор необходимо чем-либо укрыть. Далее необходимо подобраться к топливной рампе. Расположение рампы можно определить по технической инструкции к машине.

Рампа обычно закрыта специальным пластиковым колпачком, который необходимо вывернуть. Под колпаком вы увидите похожий на колесный ниппель. Снять сам ниппель можно используя те же инструменты, которые подходят для работ с колесами. Помните, открутив эту часть рампы, из-за давления, хлынет бензин – подготовьтесь к этому.

Для сброса общего давления в двигателе, вам необходимо будет снять предохранитель у бензонасоса, он находится на общей панели предохранителей (более точное его расположение также следует уточнять в инструкции к автомобилю, раздел «электрика»). После чего автомобиль заводится, а т.к. бензонасос не работает, вскоре двигатель заглохнет.

Теперь можно надеть шланг от манометра на рампу, затянув его хомутом, после чего заводим двигатель. Смотрим на показания манометра, он покажет то, что нужно. Данную процедуру можно с легкостью провести в полевых условиях, если потребовалось срочно определить причины нестабильной работы двигателя.

На разных автомобилях, должно быть разное давление топлива в системе. Для уточнения более подробной информации по вашей модели авто, посетите сайт производителя или воспользуйтесь прочей технической информацией. К примеру, на ВАЗах, где двигатель равен объему 1,6 литра, давление в рампе должно быть в районе 4-х атмосфер. Теперь вы знаете как проверить давление бензонасоса в полевых условиях и с помощью подручных средств. Проводя такие диагностики, вы гарантировано продлите жизнь своего мотора.

Проверка давления в топливной рампе является обязательной процедурой во время проведения диагностики топливной системы. Наличие проблем с подачей топлива в систему отражается на работе двигателя. При его пуске, во время разгона авто и при работе на холостом ходу возникают определенные нарушения, не заметить которые просто невозможно. Выполнить проверку давления в топливной рампе каждый автомобилист может самостоятельно. В рамках данного материала рассмотрим подробнее данный вопрос и расскажем все необходимые нюансы, касающиеся проверки компрессии в топливной рампе.

Проверка отдельных элементов

Когда замер давления в топливной рампе показывает отклонение от нормы, нужно рассматривать следующие причины:

  • электробензонасос неспособен развивать требуемую производительность;
  • вышел из строя регулятор, отчего напор бензина в контуре снижается либо возрастает сверх нормы;
  • напрочь засорился фильтр тонкой очистки, препятствующий нормальному проходу топлива;
  • протекают изношенные клапаны форсунок – двигатель «заливает» топливом.

Один из способов проверки бензонасоса – передавить пассатижами шланг «обратки», находящийся в подкапотном пространстве. Когда обратная магистраль перекрыта, манометр должен показать не менее 5 Бар, с новым насосом – 6 Бар. Давление 4 Бар является критично низким.

Поскольку вышеописанная методика не дает абсолютно точный результат и применима не на всех моделях автомобилей, желательно проверить бензонасос путем прямого подключения манометра. Следует исключить другие элементы системы – трубопроводы, фильтр тонкой очистки и регулятор. Снимите заднее сиденье машины, доберитесь до агрегата и подсоедините измеритель к выходному штуцеру напрямую.

Если показания на рампе и на штуцере насоса выйдут одинаково низкими, меняйте перекачивающий агрегат. В противном случае проблему нужно искать в другом месте, следуя алгоритму:

  1. Продуйте бензопровод и поменяйте фильтр, затем проведите испытания повторно.
  2. Снова подключите манометр к рампе, заведите мотор и снимите со штуцера РДТ вакуумный патрубок (идет от всасывающего коллектора). Если напор не изменится, ставьте новый регулятор.
  3. Чтобы убедиться в исправности форсунок, нужно померить и сравнить два показателя: давление на коллекторе с пережатым шлангом «обратки» и максимальный напор, создаваемый насосом при подключении напрямую. Если второе значение гораздо больше, часть давления теряется на форсунках.

Если вы обнаружили проблемы с потерей напора на самом коллекторе, демонтируйте рампу и проверяйте каждую форсунку отдельно. Неисправные детали по одной не меняются – придется покупать и ставить полный комплект.

Простейший способ проверить форсунки на предмет протекания – испытать в работе вместе с коллектором. Снимите рампу, не отсоединяя топливную магистраль, подложите ветошь и включите зажигание. Если клапаны форсунок износились и потеряли герметичность, с них начнет капать бензин. Рабочие элементы стоит проверить еще раз – с передавленным шлангом «обратки».

Источник

Не качает бензонасос: причины

Если давление топлива оказалось ниже допустимого, а насос перестал работать, нужно разобрать в причинах почему бензонасос не качает топливо.

Если шума с насоса нет, то есть не включается при включении зажигания:

Нужно проверить питание 12 Вольт, массу на фишке бензонасоса. Если не срабатывает реле, подкинуть электронный блок управления «мозги». При отсутствии напряжения найти и устранить причину по электрической цепи автомобиля.

Далее если напряжение и масса есть, проверить целостность проводов внутри насоса, для этого нужно его демонтировать с бака и разобрать. Частым явлением на вазовских модулях бывает прогар фишки в корпусе бензонасоса. Тогда приходится менять и фишку и верхней разъем на корпусе модуля.

Если и тут все в порядке, но мотор не запускается, подключить к модулю 12 вольт от АКБ и проверить шум насоса. Если бензонасос не работает значит он умирает. Заменить моторчик бензонасоса.

Если топливный насос работает, но не качает бензин проверить:

  1. Давление топлива в рампе
  2. Забитость трубопровода, фильтров тонкой и грубой очистки.
  3. Регулятор давления топлива на работоспособность. Находится на рампе или в модуле бензонасоса в баке.

Частым явлением бывает вода в баке, которая зимой превращается в лед. Соответственно насос работает, но не выдает требуемое давление.

Если электробензонасос, то работает, то не работает:

  1. Разобрать модуль насоса

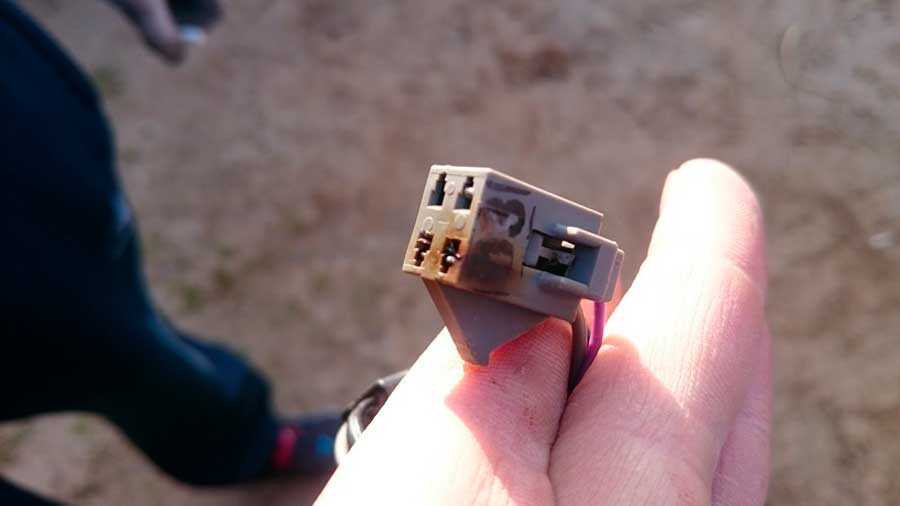

  2. Посмотреть фишку на прогар контактов, как показано выше.
  3. Проверить реле и контакты на мозгах.

Бываю случаи, когда бензонасос перестает работать на ходу. Это очень неприятная ситуация, особенно в городе, в потоке машин и в пробках.

Признаки неисправности регулятора давления топлива. Все, что нужно знать

  • движок работает крайне неустойчиво. Причем не «троит», как при проблемах со свечами; звук мотора неровный – не урчание, а словно поезд погромыхивает на стыках;
  • на холостых оборотах движок может и вовсе заглохнуть. Понятно, что такой симптом свойствен многим заболеваниям: неправильному монтажу приводного ремня, залитым свечам, засоренному карбюратору… Так что если наличествует только он – проверять, скорее всего, придется многие узлы;
  • при движении мотор работает рывками, наблюдаются «проваливания»;
  • ненормированный расход бензина (или дизельного топлива). Опять же, признак может говорить о разных проблемах, так что желательно «ставить диагноз» по совокупности симптомов;
  • в отработанных газах превышен уровень угарного газа (что проверяется соответствующим прибором или – просто «на нюх»);
  • при переключении на повышенную передачу разгон слабый, медленный. Машина теряет свойственную ей приемистость;
  • на педаль газа реакция с запозданием и слабая (если это не характерная черта вашего авто – для некоторых ВАЗов и «китайцев» такое поведение вполне нормативно).
  • Неуверенные в себе могут с новой деталью подъехать на СТО, но поверьте – ничего сложного от вас не потребуется. Берете ключ на 24 и шестигранник-«пятерку» и приступаете к выполнению ремонтных работ;
  • Отворачивается пробка штуцера на торце. Там есть кольцо-уплотнитель. Ежели оно порвано, потрескалось или растянулось – замените уплотнитель или всю пробку;
  • Из штуцера выкручивается золотник. Он аналогичен шинному, так что опознаете;
  • С регулятора снимается вакуумный насос;
  • Скручивается гайка – крепеж трубки топливного слива;
  • Удаляются болты – 2 штуки – которыми РДТ фиксируется на топливной рампе;
  • Штуцер регулятора вытаскивается из отверстия рампы, а сам регулятор снимается с трубки слива. Бывает, что кольцо-уплотнитель застревает в рампе. Его нужно аккуратно оттуда достать; если целое – надеть на новый РДТ; если порванное или с трещинами – заменить на новое.

AutoFlit.ru

Лада Калина регулятор давления топлива

Если на первых модификациях моторов «ВАЗ» с распределенным впрыском регулятор давления топлива располагался в подкапотном пространстве на рампе, то теперь конструкторы Лада Калина 8 клапанная поместили его внутрь бака. Сейчас этот важный элемент системы располагается в едином топливном модуле вместе с насосом и фильтрами для тонкой и грубой очистки, это все топливная система.

Такое решение создает определенные трудности в плане диагностирования и замены, поскольку во время операции потребуется частичная разборка бака. Несмотря на это, выявить и устранить неисправность в состоянии даже владелец Лада Калина, не обладающий завидным опытом.

Как работает регулятор (РДТ)?

Топливная система имеет регулятор давления топлива. Этот компонент системы впрыска является обычным мембранным клапаном. Его задача – поддержание постоянного уровня давления в магистрали и рампе вне зависимости от режима функционирования мотора. Величина создаваемого насосом давления поддерживается в пределах 3,7-3,9 бар. Если верхний порог значения по каким-то причинам превышается, то клапан тут же направляет избыток топлива в бак. Когда давление топлива недостаточное, то РДТ не способен его увеличить. Если клапан выходит из строя, то сам может спровоцировать понижение давления.

Особенности работы системы питания подробно рассмотрены на приведенной схеме.

Чтобы корректно диагностировать регулятор давления топлива потребуется детально ознакомиться с алгоритмом функционирования системы впрыска.

  1. С включением зажигания в работу включается насос топливоподачи (поз. 6). Он создает потребное давление в рампе (поз. 2) и магистрали. Если по истечении нескольких секунд включение стартера не наблюдается, то бортовой контроллер дает команду на отключение цепи питания насоса.
  2. Сначала топливо проходит сквозь фильтры, предназначенные для грубой и тонкой (поз. 7) очисток. Далее оно направляется в регулятор давления топлива, после чего по магистрали (поз 4.) подается к рампе и форсункам (поз. 3).
  3. Пуск и дальнейшая работа мотора LADA Kalina 8 клапанная характеризуется сгоранием топлива. Оно посредством форсунок распыляется в коллекторе, после чего, смешиваясь с воздухом в определенной пропорции, направляется внутрь камер мотора, где и происходит горение.

На оборотах холостого хода РДТ сбрасывает подавляющую долю топлива в бак (поз. 5), ведь потребление незначительное, а давление, генерируемое насосом, постоянно высокое.

На повышенных оборотах ситуация иная. Здесь клапан не функционирует в режиме сброса, поскольку мотору требуются большие порции топлива.

Специалистами различаются два типа неисправностей РДТ. Это снижение уровня давления в магистрали или, наоборот, его чрезмерное повышение. В случае поломки элемент LADA Kalina 8 клапанная не подлежит ремонту. Его заменяют новым аналогом.

Как диагностировать неисправность?

В числе первых признаков, свидетельствующих о том, что топливная система неисправна, фигурирует вялая реакция мотора на нажатие педали газа, а также трудности с пуском. Если произошло снижение давления, то двигателю Лада Калина не хватает топлива для нормального функционирования. Это подтверждает слабый набор скорости при разгоне. Когда давление избыточное, то на ходу автомобиль ведет себя уверенно, однако запускаться стабильно мотор LADA Kalina не в состоянии. Это объясняется переливами топлива, что имеет ярко выраженный характер в летний период.

Первым шагом будет замер величины давления топлива. Для этого потребуется вооружиться манометром, который оснащен золотниковой насадкой. Аналогичным приспособлением замеряется давление внутри колесных шин.

Действуем в соответствии с нижеприведенным алгоритмом.

  1. На остывшем моторе LADA Kalina открываем капот и снимаем пластмассовый колпачок, расположенный с торца топливной рампы (поз. 1 на схеме).
  2. Под штуцер подставляем подходящую емкость. Нажимаем на золотник для сброса давления, после чего выкручиваем его (см. на фото).
  3. Шланг манометра надеваем на обозначенный штуцер.
  4. Чтобы запустить агрегат потребуется провод, которым соединяем плюсовой вывод аккумулятора с контактом, присутствующим на диагностическом разъеме. Он имеет маркировку «11». Зажигание при этом должно оставаться включенным. Время на проверку – около 10 секунд.

Бензонасос ВАЗ 2110 инжектор

Электрический бензонасос инжекторной “десятки” установлен непосредственно в бензобаке. Снятие и замена этого агрегата так же не вызывает проблем у владельцев ВАЗ 2110. Достаточно поднять диван заднего сидения, открутить люк и подводящие топливопроводы…главное не забыть сбросить давление в системе.

Собственно инжекторная топливная система отличается от карбюраторной версии в способе подачи топлива. Если карбюраторный двигатель засасывает топливо самостоятельно из карбюратора, то в инжекторном моторе топливо впрыскивается под давлением, через форсунки. Поэтому задача электрического насоса в баке постоянно поддерживать высокое давление во всей системе. Включается и отключается насос автоматически (с помощью реле), реагируя на команды датчиков давления. Собственно сам насос выглядит примерно так, как на фото ниже.

Определить, исправен ли электрический насос в вашей машине можно довольно просто. Включите зажигание (но не заводите двигатель), и вы услышите характерное жужжание электро насоса в баке, так он нагнетает необходимое давление. Если этого жужжания нет и двигатель не заводится, тогда скорее всего насос неисправен. Либо неисправно реле включения насоса, которое находится в салоне под центральной консолью панели, обычно рядом с ногами пассажира.

Часто бывает, что насос не способен создать необходимое давление, хотя при этом жужжит, тогда его тоже нужно менять. Насос инжектора ВАЗ 2110 весьма чувствителен к различному мусору, поэтому обязательно периодически меняйте топливный фильтр.

Измерение давления: несколько способов

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Способов определить давление в рампе бывает несколько

Так, можно приобрести специальное оборудование, диагностирующее давление горючего. Это комплект, в котором помимо манометра идёт адаптер и слив. Цена на такой ассортимент всего 1,5 тысячи рублей, зато сколько пользы

Способов определить давление в рампе бывает несколько. Так, можно приобрести специальное оборудование, диагностирующее давление горючего. Это комплект, в котором помимо манометра идёт адаптер и слив. Цена на такой ассортимент всего 1,5 тысячи рублей, зато сколько пользы.

Второй вариант – поехать на СТО, попросить работников замерить давление. В Москве такая диагностика стоит не больше 500 рублей.

Третий вариант – замерить давление, используя воздушный манометр для шин. Его недостаток лишь в том, что начальные значения шкалы нельзя рассматривать, как точные. Как правило, манометры оснащены шкалой до 16-20 атм, а предел измерения для горючего – всего 5-7 атм. Замеры в этом случае могут быть неточными из-за погрешности, выпадающей в начальные значения шкалы. По этой причине будет правильнее пользоваться манометром со шкалой не выше 7 атм.

Измеряется давление так:

  • берётся измеритель давления шин;
  • на патрубок наматывается фумка и вдевается кислородная трубка с диаметром 9 мм (надёжно крепится хомутами);
  • генератор обязательно защитить чем-нибудь (влажной тряпкой), чтобы не вызвать пожароопасную ситуацию;
  • обеспечить доступ к штуцеру топливной рамы, открутив внутренний ниппель;
  • чтобы не брызнул бензин, рекомендуется заранее сбросить давление в системе, сняв нужный предохранитель;
  • второй конец кислородной трубки надеть на штуцер рампы, закрепить хомутом;
  • завести мотор, снять показания давления.

2,8-3,2 атм – нормальное значение.

Есть и другие способы замера давления. Вот один из них.

  1. Обеспечить доступ к штуцеру модуля топливного насоса. В штуцер нужно будет вдеть трубку с внутренним диаметром 8 мм;
  2. Другой конец шланга надевается на манометр.
  3. Снять показания.
  1. Взять манометр со шлангом от компрессора.
  2. Открутить колпачок со штуцера для проверки давления в топливной системе.
  3. Выкрутить из штуцера золотник, делая это аккуратно, чтобы топливо сильно не брызнуло (можно изначально сбросить давление).
  4. Натянуть на штуцер шланг манометра с хомутом, который до упора затянуть отвёрткой.
  5. Завести двигатель и, посмотрев на шкалу манометра, снять показатели.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Как устранить ошибку Р0087

Руководствуясь наиболее вероятными причинами неисправности, устранение ошибки Р0087 производят, контролируя систему, двигаясь от конца магистрали к началу. В обобщенном случае это происходит так:

1. Исследуют поступление топлива в обратку. Для этого обычно рассоединяют обратную топливную магистраль и смотрят на характер топливной струи на ее выходе в бак. При этом необходимо завести двигатель, предварительно поставив емкость для того чтобы топливо не «поливало» подкапотное пространство. Лучше измерить давление в обратной магистрали при помощи специального манометра, но, как правило, в любительской практике он отсутствует. В любом случае, если топливо поступает «вяло», тогда давление в системе критически мало.

2. Контролируют давление топлива в рампе. Обычно для этого используют специальный топливный манометр, который подключают к рампе.

При этом двигатель необходимо прокручивать стартером или завести в зависимости от модели двигателя и наличия возможности контроля давления в рампе. Величина нормального давления зависит от модели двигателя и может быть в пределах от 3 до 400 бар.

3. Проверяют работоспособность РДТ в рампе.

Если наблюдаются постоянные скачки давления топлива, то с большой степенью вероятности можно предположить, что неисправен регулятор давления в топливной рампе и из-за этого выдается ошибка Р0087.

Его проверку лучше производить путем временной установки заведомо исправного регулятора. Можно попробовать промыть электромагнитный клапан, очистить контакты разъема.

Некоторые РДТ работают по разряжению воздуха во впускном коллекторе. В некоторых случаях их целесообразно сразу поменять, чем искать заведомо исправный для проверки работоспособности (стоимость – около 1500 рублей).

4. Если регулятор исправный, проверяют работоспособность датчика давления. Возможно, давление топлива в системе нормальное, а датчик по причине собственной неисправности показывает, что оно занижено. Но в таком случае ошибка не должна иметь выраженных проявлений. Датчик можно проверить руководствуясь справочными параметрами.

5. Контролируют работу ТНВД. В любительских условиях выполнить эту операцию практически невозможно. Необходимо демонтировать ТНВД с двигателя, и производить контроль давления на специальном стенде. Иногда эту дорогостоящую операцию оставляют «на закуску». Можно сделать упрощенный контроль, приоткручивая топливопроводы к форсункам в старых моделях двигателей.

6. Проверяют давление после фильтра тонкой очистки. Если в системе есть насос в баке, то величина давления обычно от 3 до 9 атмосфер. При слабом давлении на входе рампы следует сначала заменить фильтры грубой и тонкой очистки.

Видео — устранение причины ошибки P0087 на дизельном двигателе 3.0 TDI CASA:

7. Проверяют эффективность работы ТННД в баке. В первую очередь, контролируют загрязнение сеточки на топливном насосе в баке, при необходимости ее заменяют.

Затем проверяют герметичность трубок, обслуживающих бензонасос в баке. После этого контролируют давление на выходе топливного насоса в баке. Опытные автомеханики могут выполнить эту операцию при помощи пальца, зажав выходное отверстие насоса и на ощупь определив уровень давления при включенном насосе.

8. Проверить работоспособность электронного регулятора давления топливного насоса в баке. Он устанавливается на современных моделях автомобилей. В принципе, его неисправность должна сообщаться дополнительной ошибкой. Но она может не диагностироваться «неродным» сканером. Электронный регулятор представляет небольшую схему (плату), которая территориально устанавливается рядом с бензонасосом на кузове авто (в Volvo, например, под правым закрылком заднего колеса, его надо вырезать в нужном месте для замены).

9. Если все давления в норме, как вариант, можно проверить работоспособность форсунок на стенде. Возможно, изношенные форсунки стравливают все давление в топливной системе на нет, откровенно льют.

Устранение простой на первый взгляд ошибки Р0087 может привести к большим временным и денежным затратам. Не следует затягивать с ремонтом.

Смотрите чем почистить окислившиеся контакты в случае такой необходимости.

Как подключить динамики к магнитоле в машине и почему важно не перепутать полярность их выводов. Видео — вариант устранения ошибки P0087 на Land Rover Discovery IV:

Видео — вариант устранения ошибки P0087 на Land Rover Discovery IV:

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

  1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
  2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
  3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Как скинуть давление в топливной системе

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Блин, отверни этот колпачек, нажми на нипель, бензин немного вытечет с рампы и давление стане равно 0

я думаю что все-таки станет равно атмосферному

Блин, отверни этот колпачек, нажми на нипель, бензин немного вытечет с рампы и давление стане равно 0

Только не забудь тряпочку подставить, а то еще на выпускной коллектор попадешь

Народ, вы че херней занимаетесь?! Давление через 5 минут само падает до атмосферного. При неработающем бензонасосе давление в системе долго не держиться.

Блин, отверни этот колпачек, нажми на нипель, бензин немного вытечет с рампы и давление стане равно 0

сам пробовал так делать? Немного это сколько? Приколисты. По уму если делать, то надо разьем с БН снимать, и заводить , ждать опка не заглохнет, потом еще прау раз стартером подрыкать. И пробку бензобака открутить, чтоб с обратки давление стравить.

Заглушил, постоял минут 10-15, открыл крышку бензобака и закрывать можно. Всё. Давление атмосферное терь

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Разные способы замера

Кроме замера «в стенку», существует масса других способов замера своими руками. Один из вариантов проверки топливного нагнетателя – диагностика «на пробку». В этом случае обратка пережимается на две секунды, мотор запускается, снимается показатель давления.

Ещё один вариант тестирования. Обороты силовой установки повышаются до трех тысяч оборотов в минуту. Одновременно нужно следить за показаниями прибора. Если давление падает в 0 – это признак «умершего» насоса.

Измеряется давление на рампе так:

  • на патрубок наматывается фум-лента;
  • шланг прибора усиливается хомутом (если самодельный);
  • на близлежащие детали укладывается тряпка, чтобы топливо не вылилось (особенно тщательно нужно закрыть генерирующее устройство, в целях исключения пожароопасной ситуации в моторном пространстве);
  • на топливной рампе есть колпачок, его надо выкрутить;
  • открывается доступ к отверстию с ниппелем – последний откручивается колпачком от автомобильного колеса;
  • чтобы бензин сильно не брызнул, надо заранее стравить давление в ТС;
  • конец шланга измерителя вдевается в отверстие рампы, тоже фиксируется хомутом;
  • тряпка убирается, мотор запускается, снимаются показания.

На ТС без обратки.

  1. Надо замерить давление на выходе модуля топливного насоса (расположен на топливном баке). Для замера подойдёт шланг с диаметром восемь миллиметров, обязательно стойкий к бензину. В качестве измерителя подойдёт обычный манометр.
  2. С манометра снимается родной шланг, вдевается 8-миллиметровый. Снимаются показания давления, которые должны быть в пределах 5-7 атм.

Замеры делаются по-разному:

  • при включённом зажигании смотрят, насколько подскакивает стрелка шкалы;
  • замеры проводятся со снятым шлангом РДТ (датчиком топлива);
  • отдельный тест давления в режиме холостого хода;
  • проверка с пережатым шлангом обратного слива.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Отчего возникает слабое давление в топливной системе

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Чем проводят измерение

Нужен всего лишь манометр, который предназначен для замера шин. Только его надо немножечко доработать, поменяв шкалу. Лучше измерять давление в инжекторной системе со шкалой прибора, показывающей варьирование в пределах 6-7 атм.

Есть и другие, более совершенные приборы для измерения. Специальный инструментальный комплект с манометром, адаптером и сливным шлангом продаётся в магазине автозапчастей. Стоит около 1,5 тысячи рублей.

Давление можно измерить и в любом автосервисе. За услугу возьмут всего ничего – 500-600 рублей.


Профессиональный манометр для измерения топлива

Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Если он покупной, то с ним водитель получает всевозможные адаптеры, позволяющие осуществить замеры давления на самых разных марках авто. Кроме того, покупные манометры оснащены лучшей шкалой, позволяющей точнее измерять давление. А профессиональный манометр – это вообще находка, так как даёт возможность помимо всего прочего сбрасывать остаточное давление в системе, что увеличивает точность показаний.

Если вы решили, все же, использовать самодельный манометр, то помните!

Лучше использовать обычный воздушный манометр от ВАЗ, так как им получится измерять и давление масла (нужно только открутить штуцер).
Вместо переходника можно использовать обычный штуцер с резьбой.
Важно использовать качественные хомуты, чтобы не было пропусков.

Как проводить замеры.

  1. Чаще всего они проводятся при включенном зажигании. Нужно проверять, подскочила ли стрелка в сравнении со стандартным значением.
  2. Замеры проводятся также в режиме ХХ.
  3. Замеры проводятся с пережатой «обраткой» и со сброшенным РТД.

С помощью манометра

Для проведения процедуры замера, нам понадобиться специальная лента, которую используют сантехники для уплотнения соединений (фумка), либо строительный лен. Сам манометр представляет собой измерительный прибор с патрубком, именно на этот патрубок наматывается лента или лен.

Патрубок должен иметь в диаметре 9 мм. Для обеспечения пожарной безопасности, генератор необходимо чем-либо укрыть. Далее необходимо подобраться к топливной рампе. Расположение рампы можно определить по технической инструкции к машине.

Рампа обычно закрыта специальным пластиковым колпачком, который необходимо вывернуть. Под колпаком вы увидите похожий на колесный ниппель. Снять сам ниппель можно используя те же инструменты, которые подходят для работ с колесами. Помните, открутив эту часть рампы, из-за давления, хлынет бензин – подготовьтесь к этому.

Для сброса общего давления в двигателе, вам необходимо будет снять предохранитель у бензонасоса, он находится на общей панели предохранителей (более точное его расположение также следует уточнять в инструкции к автомобилю, раздел «электрика»). После чего автомобиль заводится, а т.к. бензонасос не работает, вскоре двигатель заглохнет.

Теперь можно надеть шланг от манометра на рампу, затянув его хомутом, после чего заводим двигатель. Смотрим на показания манометра, он покажет то, что нужно. Данную процедуру можно с легкостью провести в полевых условиях, если потребовалось срочно определить причины нестабильной работы двигателя.

На разных автомобилях, должно быть разное давление топлива в системе. Для уточнения более подробной информации по вашей модели авто, посетите сайт производителя или воспользуйтесь прочей технической информацией. К примеру, на ВАЗах, где двигатель равен объему 1,6 литра, давление в рампе должно быть в районе 4-х атмосфер. Теперь вы знаете как проверить давление бензонасоса в полевых условиях и с помощью подручных средств. Проводя такие диагностики, вы гарантировано продлите жизнь своего мотора.

Проверка давления в топливной рампе является обязательной процедурой во время проведения диагностики топливной системы. Наличие проблем с подачей топлива в систему отражается на работе двигателя. При его пуске, во время разгона авто и при работе на холостом ходу возникают определенные нарушения, не заметить которые просто невозможно. Выполнить проверку давления в топливной рампе каждый автомобилист может самостоятельно. В рамках данного материала рассмотрим подробнее данный вопрос и расскажем все необходимые нюансы, касающиеся проверки компрессии в топливной рампе.

Проверка отдельных элементов

Когда замер давления в топливной рампе показывает отклонение от нормы, нужно рассматривать следующие причины:

  • электробензонасос неспособен развивать требуемую производительность;
  • вышел из строя регулятор, отчего напор бензина в контуре снижается либо возрастает сверх нормы;
  • напрочь засорился фильтр тонкой очистки, препятствующий нормальному проходу топлива;
  • протекают изношенные клапаны форсунок – двигатель «заливает» топливом.

Один из способов проверки бензонасоса – передавить пассатижами шланг «обратки», находящийся в подкапотном пространстве. Когда обратная магистраль перекрыта, манометр должен показать не менее 5 Бар, с новым насосом – 6 Бар. Давление 4 Бар является критично низким.

Поскольку вышеописанная методика не дает абсолютно точный результат и применима не на всех моделях автомобилей, желательно проверить бензонасос путем прямого подключения манометра. Следует исключить другие элементы системы – трубопроводы, фильтр тонкой очистки и регулятор. Снимите заднее сиденье машины, доберитесь до агрегата и подсоедините измеритель к выходному штуцеру напрямую.

Если показания на рампе и на штуцере насоса выйдут одинаково низкими, меняйте перекачивающий агрегат. В противном случае проблему нужно искать в другом месте, следуя алгоритму:

  1. Продуйте бензопровод и поменяйте фильтр, затем проведите испытания повторно.
  2. Снова подключите манометр к рампе, заведите мотор и снимите со штуцера РДТ вакуумный патрубок (идет от всасывающего коллектора). Если напор не изменится, ставьте новый регулятор.
  3. Чтобы убедиться в исправности форсунок, нужно померить и сравнить два показателя: давление на коллекторе с пережатым шлангом «обратки» и максимальный напор, создаваемый насосом при подключении напрямую. Если второе значение гораздо больше, часть давления теряется на форсунках.

Если вы обнаружили проблемы с потерей напора на самом коллекторе, демонтируйте рампу и проверяйте каждую форсунку отдельно. Неисправные детали по одной не меняются – придется покупать и ставить полный комплект.

Простейший способ проверить форсунки на предмет протекания – испытать в работе вместе с коллектором. Снимите рампу, не отсоединяя топливную магистраль, подложите ветошь и включите зажигание. Если клапаны форсунок износились и потеряли герметичность, с них начнет капать бензин. Рабочие элементы стоит проверить еще раз – с передавленным шлангом «обратки».

Источник

Не качает бензонасос: причины

Если давление топлива оказалось ниже допустимого, а насос перестал работать, нужно разобрать в причинах почему бензонасос не качает топливо.

Если шума с насоса нет, то есть не включается при включении зажигания:

Нужно проверить питание 12 Вольт, массу на фишке бензонасоса. Если не срабатывает реле, подкинуть электронный блок управления «мозги». При отсутствии напряжения найти и устранить причину по электрической цепи автомобиля.

Далее если напряжение и масса есть, проверить целостность проводов внутри насоса, для этого нужно его демонтировать с бака и разобрать. Частым явлением на вазовских модулях бывает прогар фишки в корпусе бензонасоса. Тогда приходится менять и фишку и верхней разъем на корпусе модуля.

Если и тут все в порядке, но мотор не запускается, подключить к модулю 12 вольт от АКБ и проверить шум насоса. Если бензонасос не работает значит он умирает. Заменить моторчик бензонасоса.

Если топливный насос работает, но не качает бензин проверить:

  1. Давление топлива в рампе
  2. Забитость трубопровода, фильтров тонкой и грубой очистки.
  3. Регулятор давления топлива на работоспособность. Находится на рампе или в модуле бензонасоса в баке.

Частым явлением бывает вода в баке, которая зимой превращается в лед. Соответственно насос работает, но не выдает требуемое давление.

Если электробензонасос, то работает, то не работает:

  1. Разобрать модуль насоса
  2. Посмотреть фишку на прогар контактов, как показано выше.
  3. Проверить реле и контакты на мозгах.

Бываю случаи, когда бензонасос перестает работать на ходу. Это очень неприятная ситуация, особенно в городе, в потоке машин и в пробках.

Признаки неисправности регулятора давления топлива. Все, что нужно знать

  • движок работает крайне неустойчиво. Причем не «троит», как при проблемах со свечами; звук мотора неровный – не урчание, а словно поезд погромыхивает на стыках;
  • на холостых оборотах движок может и вовсе заглохнуть. Понятно, что такой симптом свойствен многим заболеваниям: неправильному монтажу приводного ремня, залитым свечам, засоренному карбюратору… Так что если наличествует только он – проверять, скорее всего, придется многие узлы;
  • при движении мотор работает рывками, наблюдаются «проваливания»;
  • ненормированный расход бензина (или дизельного топлива). Опять же, признак может говорить о разных проблемах, так что желательно «ставить диагноз» по совокупности симптомов;
  • в отработанных газах превышен уровень угарного газа (что проверяется соответствующим прибором или – просто «на нюх»);
  • при переключении на повышенную передачу разгон слабый, медленный. Машина теряет свойственную ей приемистость;
  • на педаль газа реакция с запозданием и слабая (если это не характерная черта вашего авто – для некоторых ВАЗов и «китайцев» такое поведение вполне нормативно).
  • Неуверенные в себе могут с новой деталью подъехать на СТО, но поверьте – ничего сложного от вас не потребуется. Берете ключ на 24 и шестигранник-«пятерку» и приступаете к выполнению ремонтных работ;
  • Отворачивается пробка штуцера на торце. Там есть кольцо-уплотнитель. Ежели оно порвано, потрескалось или растянулось – замените уплотнитель или всю пробку;
  • Из штуцера выкручивается золотник. Он аналогичен шинному, так что опознаете;
  • С регулятора снимается вакуумный насос;
  • Скручивается гайка – крепеж трубки топливного слива;
  • Удаляются болты – 2 штуки – которыми РДТ фиксируется на топливной рампе;
  • Штуцер регулятора вытаскивается из отверстия рампы, а сам регулятор снимается с трубки слива. Бывает, что кольцо-уплотнитель застревает в рампе. Его нужно аккуратно оттуда достать; если целое – надеть на новый РДТ; если порванное или с трещинами – заменить на новое.

AutoFlit.ru

Лада Калина регулятор давления топлива

Если на первых модификациях моторов «ВАЗ» с распределенным впрыском регулятор давления топлива располагался в подкапотном пространстве на рампе, то теперь конструкторы Лада Калина 8 клапанная поместили его внутрь бака. Сейчас этот важный элемент системы располагается в едином топливном модуле вместе с насосом и фильтрами для тонкой и грубой очистки, это все топливная система.

Такое решение создает определенные трудности в плане диагностирования и замены, поскольку во время операции потребуется частичная разборка бака. Несмотря на это, выявить и устранить неисправность в состоянии даже владелец Лада Калина, не обладающий завидным опытом.

Как работает регулятор (РДТ)?

Топливная система имеет регулятор давления топлива. Этот компонент системы впрыска является обычным мембранным клапаном. Его задача – поддержание постоянного уровня давления в магистрали и рампе вне зависимости от режима функционирования мотора. Величина создаваемого насосом давления поддерживается в пределах 3,7-3,9 бар. Если верхний порог значения по каким-то причинам превышается, то клапан тут же направляет избыток топлива в бак. Когда давление топлива недостаточное, то РДТ не способен его увеличить. Если клапан выходит из строя, то сам может спровоцировать понижение давления.

Особенности работы системы питания подробно рассмотрены на приведенной схеме.

Чтобы корректно диагностировать регулятор давления топлива потребуется детально ознакомиться с алгоритмом функционирования системы впрыска.

  1. С включением зажигания в работу включается насос топливоподачи (поз. 6). Он создает потребное давление в рампе (поз. 2) и магистрали. Если по истечении нескольких секунд включение стартера не наблюдается, то бортовой контроллер дает команду на отключение цепи питания насоса.
  2. Сначала топливо проходит сквозь фильтры, предназначенные для грубой и тонкой (поз. 7) очисток. Далее оно направляется в регулятор давления топлива, после чего по магистрали (поз 4.) подается к рампе и форсункам (поз. 3).
  3. Пуск и дальнейшая работа мотора LADA Kalina 8 клапанная характеризуется сгоранием топлива. Оно посредством форсунок распыляется в коллекторе, после чего, смешиваясь с воздухом в определенной пропорции, направляется внутрь камер мотора, где и происходит горение.

На оборотах холостого хода РДТ сбрасывает подавляющую долю топлива в бак (поз. 5), ведь потребление незначительное, а давление, генерируемое насосом, постоянно высокое.

На повышенных оборотах ситуация иная. Здесь клапан не функционирует в режиме сброса, поскольку мотору требуются большие порции топлива.

Специалистами различаются два типа неисправностей РДТ. Это снижение уровня давления в магистрали или, наоборот, его чрезмерное повышение. В случае поломки элемент LADA Kalina 8 клапанная не подлежит ремонту. Его заменяют новым аналогом.

Как диагностировать неисправность?

В числе первых признаков, свидетельствующих о том, что топливная система неисправна, фигурирует вялая реакция мотора на нажатие педали газа, а также трудности с пуском. Если произошло снижение давления, то двигателю Лада Калина не хватает топлива для нормального функционирования. Это подтверждает слабый набор скорости при разгоне. Когда давление избыточное, то на ходу автомобиль ведет себя уверенно, однако запускаться стабильно мотор LADA Kalina не в состоянии. Это объясняется переливами топлива, что имеет ярко выраженный характер в летний период.

Первым шагом будет замер величины давления топлива. Для этого потребуется вооружиться манометром, который оснащен золотниковой насадкой. Аналогичным приспособлением замеряется давление внутри колесных шин.

Действуем в соответствии с нижеприведенным алгоритмом.

  1. На остывшем моторе LADA Kalina открываем капот и снимаем пластмассовый колпачок, расположенный с торца топливной рампы (поз. 1 на схеме).
  2. Под штуцер подставляем подходящую емкость. Нажимаем на золотник для сброса давления, после чего выкручиваем его (см. на фото).
  3. Шланг манометра надеваем на обозначенный штуцер.
  4. Чтобы запустить агрегат потребуется провод, которым соединяем плюсовой вывод аккумулятора с контактом, присутствующим на диагностическом разъеме. Он имеет маркировку «11». Зажигание при этом должно оставаться включенным. Время на проверку – около 10 секунд.

Бензонасос ВАЗ 2110 инжектор

Электрический бензонасос инжекторной “десятки” установлен непосредственно в бензобаке. Снятие и замена этого агрегата так же не вызывает проблем у владельцев ВАЗ 2110. Достаточно поднять диван заднего сидения, открутить люк и подводящие топливопроводы…главное не забыть сбросить давление в системе.

Собственно инжекторная топливная система отличается от карбюраторной версии в способе подачи топлива. Если карбюраторный двигатель засасывает топливо самостоятельно из карбюратора, то в инжекторном моторе топливо впрыскивается под давлением, через форсунки. Поэтому задача электрического насоса в баке постоянно поддерживать высокое давление во всей системе. Включается и отключается насос автоматически (с помощью реле), реагируя на команды датчиков давления. Собственно сам насос выглядит примерно так, как на фото ниже.

Определить, исправен ли электрический насос в вашей машине можно довольно просто. Включите зажигание (но не заводите двигатель), и вы услышите характерное жужжание электро насоса в баке, так он нагнетает необходимое давление. Если этого жужжания нет и двигатель не заводится, тогда скорее всего насос неисправен. Либо неисправно реле включения насоса, которое находится в салоне под центральной консолью панели, обычно рядом с ногами пассажира.

Часто бывает, что насос не способен создать необходимое давление, хотя при этом жужжит, тогда его тоже нужно менять. Насос инжектора ВАЗ 2110 весьма чувствителен к различному мусору, поэтому обязательно периодически меняйте топливный фильтр.

Измерение давления: несколько способов

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Способов определить давление в рампе бывает несколько

Так, можно приобрести специальное оборудование, диагностирующее давление горючего. Это комплект, в котором помимо манометра идёт адаптер и слив. Цена на такой ассортимент всего 1,5 тысячи рублей, зато сколько пользы

Способов определить давление в рампе бывает несколько. Так, можно приобрести специальное оборудование, диагностирующее давление горючего. Это комплект, в котором помимо манометра идёт адаптер и слив. Цена на такой ассортимент всего 1,5 тысячи рублей, зато сколько пользы.

Второй вариант – поехать на СТО, попросить работников замерить давление. В Москве такая диагностика стоит не больше 500 рублей.

Третий вариант – замерить давление, используя воздушный манометр для шин. Его недостаток лишь в том, что начальные значения шкалы нельзя рассматривать, как точные. Как правило, манометры оснащены шкалой до 16-20 атм, а предел измерения для горючего – всего 5-7 атм. Замеры в этом случае могут быть неточными из-за погрешности, выпадающей в начальные значения шкалы. По этой причине будет правильнее пользоваться манометром со шкалой не выше 7 атм.

Измеряется давление так:

  • берётся измеритель давления шин;
  • на патрубок наматывается фумка и вдевается кислородная трубка с диаметром 9 мм (надёжно крепится хомутами);
  • генератор обязательно защитить чем-нибудь (влажной тряпкой), чтобы не вызвать пожароопасную ситуацию;
  • обеспечить доступ к штуцеру топливной рамы, открутив внутренний ниппель;
  • чтобы не брызнул бензин, рекомендуется заранее сбросить давление в системе, сняв нужный предохранитель;
  • второй конец кислородной трубки надеть на штуцер рампы, закрепить хомутом;
  • завести мотор, снять показания давления.

2,8-3,2 атм – нормальное значение.

Есть и другие способы замера давления. Вот один из них.

  1. Обеспечить доступ к штуцеру модуля топливного насоса. В штуцер нужно будет вдеть трубку с внутренним диаметром 8 мм;
  2. Другой конец шланга надевается на манометр.
  3. Снять показания.
  1. Взять манометр со шлангом от компрессора.
  2. Открутить колпачок со штуцера для проверки давления в топливной системе.
  3. Выкрутить из штуцера золотник, делая это аккуратно, чтобы топливо сильно не брызнуло (можно изначально сбросить давление).
  4. Натянуть на штуцер шланг манометра с хомутом, который до упора затянуть отвёрткой.
  5. Завести двигатель и, посмотрев на шкалу манометра, снять показатели.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Как устранить ошибку Р0087

Руководствуясь наиболее вероятными причинами неисправности, устранение ошибки Р0087 производят, контролируя систему, двигаясь от конца магистрали к началу. В обобщенном случае это происходит так:

1. Исследуют поступление топлива в обратку. Для этого обычно рассоединяют обратную топливную магистраль и смотрят на характер топливной струи на ее выходе в бак. При этом необходимо завести двигатель, предварительно поставив емкость для того чтобы топливо не «поливало» подкапотное пространство. Лучше измерить давление в обратной магистрали при помощи специального манометра, но, как правило, в любительской практике он отсутствует. В любом случае, если топливо поступает «вяло», тогда давление в системе критически мало.

2. Контролируют давление топлива в рампе. Обычно для этого используют специальный топливный манометр, который подключают к рампе.

При этом двигатель необходимо прокручивать стартером или завести в зависимости от модели двигателя и наличия возможности контроля давления в рампе. Величина нормального давления зависит от модели двигателя и может быть в пределах от 3 до 400 бар.

3. Проверяют работоспособность РДТ в рампе.

Если наблюдаются постоянные скачки давления топлива, то с большой степенью вероятности можно предположить, что неисправен регулятор давления в топливной рампе и из-за этого выдается ошибка Р0087.

Его проверку лучше производить путем временной установки заведомо исправного регулятора. Можно попробовать промыть электромагнитный клапан, очистить контакты разъема.

Некоторые РДТ работают по разряжению воздуха во впускном коллекторе. В некоторых случаях их целесообразно сразу поменять, чем искать заведомо исправный для проверки работоспособности (стоимость – около 1500 рублей).

4. Если регулятор исправный, проверяют работоспособность датчика давления. Возможно, давление топлива в системе нормальное, а датчик по причине собственной неисправности показывает, что оно занижено. Но в таком случае ошибка не должна иметь выраженных проявлений. Датчик можно проверить руководствуясь справочными параметрами.

5. Контролируют работу ТНВД. В любительских условиях выполнить эту операцию практически невозможно. Необходимо демонтировать ТНВД с двигателя, и производить контроль давления на специальном стенде. Иногда эту дорогостоящую операцию оставляют «на закуску». Можно сделать упрощенный контроль, приоткручивая топливопроводы к форсункам в старых моделях двигателей.

6. Проверяют давление после фильтра тонкой очистки. Если в системе есть насос в баке, то величина давления обычно от 3 до 9 атмосфер. При слабом давлении на входе рампы следует сначала заменить фильтры грубой и тонкой очистки.

Видео — устранение причины ошибки P0087 на дизельном двигателе 3.0 TDI CASA:

7. Проверяют эффективность работы ТННД в баке. В первую очередь, контролируют загрязнение сеточки на топливном насосе в баке, при необходимости ее заменяют.

Затем проверяют герметичность трубок, обслуживающих бензонасос в баке. После этого контролируют давление на выходе топливного насоса в баке. Опытные автомеханики могут выполнить эту операцию при помощи пальца, зажав выходное отверстие насоса и на ощупь определив уровень давления при включенном насосе.

8. Проверить работоспособность электронного регулятора давления топливного насоса в баке. Он устанавливается на современных моделях автомобилей. В принципе, его неисправность должна сообщаться дополнительной ошибкой. Но она может не диагностироваться «неродным» сканером. Электронный регулятор представляет небольшую схему (плату), которая территориально устанавливается рядом с бензонасосом на кузове авто (в Volvo, например, под правым закрылком заднего колеса, его надо вырезать в нужном месте для замены).

9. Если все давления в норме, как вариант, можно проверить работоспособность форсунок на стенде. Возможно, изношенные форсунки стравливают все давление в топливной системе на нет, откровенно льют.

Устранение простой на первый взгляд ошибки Р0087 может привести к большим временным и денежным затратам. Не следует затягивать с ремонтом.

Смотрите чем почистить окислившиеся контакты в случае такой необходимости.

Как подключить динамики к магнитоле в машине и почему важно не перепутать полярность их выводов. Видео — вариант устранения ошибки P0087 на Land Rover Discovery IV:

Видео — вариант устранения ошибки P0087 на Land Rover Discovery IV:

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

  1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
  2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
  3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Как скинуть давление в топливной системе

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Блин, отверни этот колпачек, нажми на нипель, бензин немного вытечет с рампы и давление стане равно 0

я думаю что все-таки станет равно атмосферному

Блин, отверни этот колпачек, нажми на нипель, бензин немного вытечет с рампы и давление стане равно 0

Только не забудь тряпочку подставить, а то еще на выпускной коллектор попадешь

Народ, вы че херней занимаетесь?! Давление через 5 минут само падает до атмосферного. При неработающем бензонасосе давление в системе долго не держиться.

Блин, отверни этот колпачек, нажми на нипель, бензин немного вытечет с рампы и давление стане равно 0

сам пробовал так делать? Немного это сколько? Приколисты. По уму если делать, то надо разьем с БН снимать, и заводить , ждать опка не заглохнет, потом еще прау раз стартером подрыкать. И пробку бензобака открутить, чтоб с обратки давление стравить.

Заглушил, постоял минут 10-15, открыл крышку бензобака и закрывать можно. Всё. Давление атмосферное терь

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Разные способы замера

Кроме замера «в стенку», существует масса других способов замера своими руками. Один из вариантов проверки топливного нагнетателя – диагностика «на пробку». В этом случае обратка пережимается на две секунды, мотор запускается, снимается показатель давления.

Ещё один вариант тестирования. Обороты силовой установки повышаются до трех тысяч оборотов в минуту. Одновременно нужно следить за показаниями прибора. Если давление падает в 0 – это признак «умершего» насоса.

Измеряется давление на рампе так:

  • на патрубок наматывается фум-лента;
  • шланг прибора усиливается хомутом (если самодельный);
  • на близлежащие детали укладывается тряпка, чтобы топливо не вылилось (особенно тщательно нужно закрыть генерирующее устройство, в целях исключения пожароопасной ситуации в моторном пространстве);
  • на топливной рампе есть колпачок, его надо выкрутить;
  • открывается доступ к отверстию с ниппелем – последний откручивается колпачком от автомобильного колеса;
  • чтобы бензин сильно не брызнул, надо заранее стравить давление в ТС;
  • конец шланга измерителя вдевается в отверстие рампы, тоже фиксируется хомутом;
  • тряпка убирается, мотор запускается, снимаются показания.

На ТС без обратки.

  1. Надо замерить давление на выходе модуля топливного насоса (расположен на топливном баке). Для замера подойдёт шланг с диаметром восемь миллиметров, обязательно стойкий к бензину. В качестве измерителя подойдёт обычный манометр.
  2. С манометра снимается родной шланг, вдевается 8-миллиметровый. Снимаются показания давления, которые должны быть в пределах 5-7 атм.

Замеры делаются по-разному:

  • при включённом зажигании смотрят, насколько подскакивает стрелка шкалы;
  • замеры проводятся со снятым шлангом РДТ (датчиком топлива);
  • отдельный тест давления в режиме холостого хода;
  • проверка с пережатым шлангом обратного слива.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
