Особенности конструкции топливной системы автомобиля газель

Топливный насос двигателя ЗМЗ — 402

Описание конструкции топливного насоса

Топливный насос Б-9В (рис. 1) — диафрагменного типа, приводится в действие от эксцентрика, расположенного на распределительном валу двигателя.

Топливный насос состоит из сборных узлов корпуса с диафрагмой 8 и рычагом привода 9, головки с клапанами 4 и 7 и крышки.

Диафрагма из четырех лепестков, изготовленных из лакоткани, зажимается между корпусом и головкой насоса.

Тяга диафрагмы уплотняется резиновым уплотнителем 2.

Клапан состоит из обоймы, изготавливаемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной (из бронзовой проволоки).

Над всасывающими клапанами насоса устанавливается фильтр 6, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода.

Для контроля герметичности диафрагмы в корпусе насоса есть отверстие с сетчатым фильтром 3.

Топливный насос двигателя ЗМЗ-402

Описание конструкции топливного насоса

Топливный насос Б-9В (рис. 1) — диафрагменного типа, приводится в действие от эксцентрика, расположенного на распределительном валу двигателя

Топливный насос состоит из сборных узлов корпуса с диафрагмой 8 и рычагом привода 9, головки с клапанами 4 и 7 и крышки.

Диафрагма из четырех лепестков, изготовленных из лакоткани, зажимается между корпусом и головкой насоса.

Тяга диафрагмы уплотняется резиновым уплотнителем 2.

Клапан состоит из обоймы, изготавливаемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной (из бронзовой проволоки).

Над всасывающими клапанами насоса устанавливается фильтр 6, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода.

Для контроля герметичности диафрагмы в корпусе насоса есть отверстие с сетчатым фильтром 3.

Топливный насос двигателя ЗМЗ — 402

Описание конструкции топливного насоса

Топливный насос Б-9В (рис. 1) — диафрагменного типа, приводится в действие от эксцентрика, расположенного на распределительном валу двигателя.

Топливный насос состоит из сборных узлов корпуса с диафрагмой 8 и рычагом привода 9, головки с клапанами 4 и 7 и крышки.

Диафрагма из четырех лепестков, изготовленных из лакоткани, зажимается между корпусом и головкой насоса.

Тяга диафрагмы уплотняется резиновым уплотнителем 2.

Клапан состоит из обоймы, изготавливаемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной (из бронзовой проволоки).

Над всасывающими клапанами насоса устанавливается фильтр 6, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода.

Для контроля герметичности диафрагмы в корпусе насоса есть отверстие с сетчатым фильтром 3.

Краткое описание

Двигатель ЗИЛ 130 (508) устанавливался на грузовые автомобили ЗИЛ-130 и ЗИЛ-131. Конструкция двигателя ЗИЛ 130 имела много общих черт с двигателем представительской модели ЗИЛ-111, но в целом модели двигателей имели малую степень унификации. Двигателю уменьшили объем до 6 литров, установили двухкамерный карбюратор и снабдили ограничителем оборотов. Семилитровые двигатели носят название ЗИЛ-375 и используются на грузовых автомобилях Уральского автомобильного завода. Увеличение объема достигнуто за счет увеличения радиуса цилиндров до 108мм, ход поршня 95 мм при этом сохранился.

Виды электрических ТН

Существует три основных вида топливных электронасосов – шестеренный, центробежный и роликовый.

Шестеренный насос

В шестеренном насосе топливо подается при помощи ротора (внутренней шестерни, подвижной), который располагается эксцентрично относительно статора (внешней шестерни, неподвижной). При вращении ротора боковые части его зубьев образуют небольшие камеры, которые меняют свой размер в зависимости от того, в каком месте проходят статор.

На входе камеры имеют максимальный размер и засасывают за счет разряжения в себя топливо. По мере вращения относительно статора камера уменьшается в размерах, за счет чего обеспечивается подача и нагнетание топлива на выходе из насоса.

Роликовый насос

Аналогичный принцип используется в роликовом насосе, в котором подача топлива осуществляется также благодаря эксцентричному расположению вращающегося ротора с подвижными роликами и неподвижного статора. Ролики перемещаются в специальных углублениях в роторе. Пространство, возникающее между ротором и роликом, полностью заполняется топливом в момент, когда ролик под действием центробежной силы максимально стремится вырваться из ротора.

Продолжая вращаться, ротор перемещает ролики относительно статора, форма которого меняется, заставляя ролики прижиматься к центру оси вращения ротора и сжимая тем самым топливо. На выходе создается дополнительное условие, при котором открывается отверстие выпуска, и топливо под высоким давлением удаляется из насоса.

Центробежный насос

В центробежном насосе подача топлива обеспечивается при помощи крыльчатки, которая оснащается специальными лопатками по всему периметру. Вращение крыльчатки происходит внутри полости, оснащенной двумя каналами – всасывающим и нагнетательным. Вращательные движения лопаток обеспечивают вихревой поток топлива, за счет чего достигается повышение давления.

Если шестеренный и роликовый насосы в силу особенностей конструкции монтируются непосредственно в топливопровод, то центробежный насос размещается в топливном баке. В современных топливных системах предпочтение отдается центробежному насосу, который значительно менее шумный, обеспечивает более ровный (без пульсаций) поток подаваемого топлива, хотя при этом и имеет ограничения по производительности и создаваемому давлению.

Управление работой электрического ТН обеспечивается благодаря блоку управления ДВС. Топливный насос начинает свою работу параллельно с включением зажигания, однако существуют автомобили, в которых насос активируется при открытии водительской двери (еще до того, как будет вставлен ключ зажигания или нажата кнопка пуска).

Электрический насос способен поддерживать довольно узкий, но достаточный для нормальной работы двигателя, диапазон рабочего давления, которое регулируется за счет изменения напряжения и при помощи предохранительного клапана, ограничивающего максимально допустимое давление в системе.

Регламент обслуживания ЗМЗ 402

Официальный мануал содержит сроки замены расходных материалов, чтобы двигатель ЗМЗ 402 прослужил весь заявленный ресурс:

  • моторное масло через 10000 км;
  • охлаждающая жидкость после 60000 км или 2 лет эксплуатации;
  • регулировка тепловых зазоров клапанов каждые 15000 км;
  • протяжка гаек ГБЦ каждые 20000 км;
  • картридж воздушного фильтра служит 20000 км, а топливный фильтр 30000 км.

Изначально в устройство ДВС заложены очень ненадежные прокладки. Пропитанный графитом асбестовый лист толщиной 1,5 мм между блоком и головкой нормально держит температуру, но от вибраций ослабляются гайки. Крышка ГРМ и поддон картера уплотняются паранитовыми прокладками, обладающими низким ресурсом и маслостойкостью.

Топливные плунжерные насосы высокого давления (ТНВД)

Используются исключительно в дизельных двигателях для создания высокого напора топлива в форсунках.

Все ТНВД имеют механический привод от вспомогательного вала двигателя. Со стороны привода смонтирован регулятор момента впрыска.

Плунжерные пары — по числу форсунок — работают от общего эксцентрикового вала. Система клапанов обеспечивает всасывание топлива и дозированную подачу его к каждой форсунке по отдельному трубопроводу.

Напор, развиваемый ТНВД, достигает 200 бар. Производительность регулируется изменением хода плунжеров зубчатой рейкой.

В дизелях типа «коммон рэйл», где топливо под давлением подаётся в общий для всех форсунок и цилиндров резервуар-аккумулятор, применяются двухплунжерные ТНВД, конструкция которых позволяет несколько сглаживать импульсный характер потока.

Загрязнённое горючее вызывает повышенный износ плунжерных пар, низкие смазывающие свойства «солярки» могут повлечь задиры на сопрягаемых поверхностях и выход ТНВД из строя.

Насосы высокого давления – сложные агрегаты, ремонт их возможен только на специализированных предприятиях. Зачастую дешевле приобрести новый или контрактный, чем отремонтировать «старый» ТНВД.

Схема системы питания

Схема системы питания дизельного двигателя включает в себя основные компоненты, в число которых входят:

  • Бак для топлива;
  • Фильтры очистки топлива (грубой и тонкой);
  • Насос топливный, подкачивающий;
  • Насос топливный, создающий высокое давление (ТНВД);
  • Форсунки;
  • Трубопровод для перекачки топлива под низким давлением;
  • Трубопровод высокого давления;
  • Фильтр воздушный

Схема топливной системы имеет вспомогательные компоненты, к которым можно отнести электрические насосы, детали выпуска отработанных газов, фильтры очистки от сажи, глушители и т.п. Общее устройство системы питания предполагает деление топливной аппаратуры на две группы:

  • Аппаратура, подводящая топливо;
  • Аппаратура, подводящая воздух.

Топливная аппаратура дизельных двигателей может иметь различное устройство, система разделённого типа, на сегодняшний день является наиболее распространенной. Для этой системы характерно разделение ТНВД и форсунок на отдельно функционирующие устройства.

Топливо проходит путь по путепроводам высокого и низкого давления. Проверка шлангов подачи топлива является обязательным условием эксплуатации силовой установки.

Хранение, фильтрация и подача к ТНВД происходит при невысоком давлении. После чего, топливный насос поднимает давление в системе для правильного дозирования и подачи порции топлива в камеру сгорания в нужный момент.

Систему питания дизельного мотора обслуживает два насоса:

  • Насос, создающий высокое давление;
  • Насос, подкачки топлива.

Насос подкачки топлива осуществляет подачу солярки из бака к фильтрам грубой и тонкой очистки и дальше к насосу, создающему высокое давление. Этот путь жидкость проходит с относительно невысоким показателем давления.

Проходя ТНВД, давление топлива нагнетается до высокого уровня. Порядок работы цилиндров определяет подачу рабочей смеси. Насос, создающий высокое давление имеет несколько секций, каждая из которых отвечает за определённый цилиндр двигателя.

Устройство системы питания дизельного двигателя, осуществляющего два такта, может иметь неразделённый тип. Для таких систем применяется специальное устройство, насос-форсунка. Это своего рода объединение топливного насоса, создающего высокое давление и форсунки в один прибор.

Конструктивный принцип работы системы питания дизельного двигателя, получившего наибольшее распространение, предусматривает расположение форсунок в головке блока цилиндров. Основная задача такого расположения, точное распыление топлива в камере сгорания. К ТНВД, поступает большой объём солярки, её излишки отводятся обратно в бензобак по дренажным трубам.

Форсунки могут быть двух типов:

  • Закрытого типа;
  • Открытого типа.

Более широкое применение имеют форсунки закрытого типа. В устройстве таких форсунок есть специальная запорная игла, которая закрывает отверстие подачи топлива. Поэтому, полость форсунки соединяется с камерой сгорания только при открытии отверстия и впрыске жидкости.

По поводу бензонасоса (402) — посмейтесь над чайнико

Задавал я тут неделю назад вопрос о том, что двигатель заводится и глохнет с подозрением на бензонасос. Все спасибо за советы, особенно за ссылку на схему насоса — всё очень помогло.

Начали с самого лёгкого — проверяли, засорен ли ФГО. Открутили от насоса входящий шланг и дудли насосом — шипение и ни одного булька (хотя залили 5 л бензина перед этим, а с прошлой осени оставался полный бак, куда оно делось. ). Пока не залили 20 литров — ничего оптимистичного не было, а потом забулькало.

Затем стали проверять насос (ШААЗ). Сняли верхнюю крышку, из диафрагмы при ручной подкачке — фонтанчик. Последовали совету, заменили диафрагму, заодно узнали, как он крепится. Блин, места под капотом до хрена (по сравнению с Жигулями), а к болтам еле подлезешь. Заменили диафрагму, покачали — хлюпает, вроде работает. Поставили — не качает. То есть до фильтра тонкой очистки доходит (когда потом снимали бензин из трубки между насосом и фильтров вытекал), но до карбюратора не доходит. Качали, качали — в итоге бензин стал сифонить из контрольного отверстия под диафрагмой. Разбираться в чём там дело сильно не захотелось. Купили ПЕКАС. Поставили (благо был запасной патрубок и более короткие болты). Рычаг не ходит, не качает . Ослабили крепление — качает. Завелись — насос бьётся, как припадошный, посочился бензин. Подтянули, попробовали вручную — качает. Так повторили дважды, пока затянули более-менее. И движок работает, и вручную качает. Интересно, почему он сразу после затяжки не качал?

Самое смешное, обидное и горькое во всём этом, что машина стояла 4 (!) года без движения. После этих манипуляций заводится «через окно», с пол-оборота, без выжима сцепления и дёргания газа. С нашими Жигулями мы долго мучились, пока этого добились, и всё равно не то.

Вот, поделился. На очереди цилиндр сцепления. Если не возражаете, ещё повеселю.

Установка насоса тонкости и фишки

Почитав мнение людей сделал свой вывод и установка его будет такая:

ЭБН ставим только вертикально! Расположение насоса у меня под капотом как можно дальше от двигателя, так как он тоже греется и желательно что бы был обдув насоса. Фильтр я поставил перед ним, не желательно что бы мусор оставался в насосе. Так же подключена полноценная обратка в бак. Тут тоже люди пишут по-разному. То, что она не нужна, так как насос после наполнения топлива поплавковой камеры начинает работать сам на себя, а с обраткой будет маслать постоянно. Другие же пишут, что обратка нужна, что бы насосу было легче работать, да и не будет переливать карбюратор, если плохо держит игла. Теоретически обе версии верны, но я установил все с обраткой

Для установки нам нужен паяльник, мультиметр, провода, фишка под 4х контактное реле и само реле, так же фишка под предохранитель соответственно и сам он нужен на 15A.Топливная трубка и пару хомутов.

Подкапотное пространство у М41 не малое, поэтому место для установки ЭБН вполне достаточное.

Источник статьи: http://evakuatorinfo.ru/ustanovka-benzonasosa-402-motor/

ТН с электроприводом

Долговечную работу, простоту изготовления и большую эффективность можно получить при использовании электрического бензонасоса, который управляется специальным реле. Он позволяет создать давление в пределах 0,3-0,4 МПа (в двигателях с непосредственным впрыском – до 0,7 МПа), что превосходит возможности механического ТН. Устройство во многом зависит от того, где находится топливный насос: в баке или в подкапотном пространстве. Но принцип работы всех ТН такого типа можно считать идентичным. В подавляющем большинстве современных авто используется погружаемый бензонасос, который располагается в баке. Это хоть и чревато небольшими механическими потерями и уязвимостью, связанными с большой длиной топливной магистрали, но насос получает гораздо лучшее охлаждение.

В процессе работы омывающее корпус и проходящее сквозь электродвигатель топливо отводит значительную часть тепла. Именно поэтому на ресурсе так сильно сказывается езда с практически пустым баком.

Устройство

Электрический бензонасос состоит из двух частей: электрического привода (представляет собой обычный электродвигатель) и насосной части (закачивает горючее из топливозаборника). Погружаемые насосы размещаются в едином корпусе с сеточкой, осуществляющей грубую очистку топлива.

В зависимости от конструкции заборного механизма, существуют несколько видов насосной части:

  • роликовый насос. Топливо подается за счет вращения ротора с подвижными роликами. При увеличении пространства между роликом и ротором в свободном пространстве создается разряжение, которое заполняется бензином. При дальнейшем вращении ротора пространство уменьшается, что позволяет создать давление и подать топливо через выпускной канал;
  • шестеренчатый бензонасос. Принцип работы схож с предыдущим видом, но изменения площади свободного пространства происходит вследствие вращения шестерни;
  • центробежный насос. Нагнетание топлива возникает из-за завихрения, провоцируемого вращением крыльчатки в корпусе. Подача и отвод горючего осуществляется через соответствующие каналы внутри корпуса.


Логика работы

В автомобилях, у которых управление основными узлами жизнеобеспечения ДВС осуществляется по CAN-шине, команду к запуску бензонасос получает от электронного блока управления двигателем. Перед запуском ДВС необходимо создать давление в топливопроводе, поэтому сразу после включения зажигания ЭБУ подает сигнал на реле, которое включает бензонасос. В некоторых авто подача питания на реле и включение бензонасоса осуществляется в момент открытия водительской двери. Время работы бензонасоса в таком режиме исчисляется секундами, после чего питание отключается. Последующий запуск произойдет уже при начале вращения стартера.

Основные неисправности, простейшая диагностика

К основным поломкам, из-за которых может не работать бензонасос, относятся:

  • перегорание предохранителя;
  • обрыв питания, окисление контактов;
  • износ щеточного узла, вследствие чего ухудшается производительность, разрушение коллектора, износ втулок ротора;
  • засорение;
  • критический износ трущихся пар роликовых и шестеренчатых топливных насосов;
  • разрушение пластмассовой муфты, посредством которой вал якоря электродвигателя соединяется с ротором насоса.

Чтобы понять, почему не работает бензонасос, достаточно базовых навыков пользования мультиметром. Наличие питания на разъеме ТН после включения зажигания будет означать, что неисправность в насосе. Если питание не приходит и бензонасос не запускается, то следует проверить цепь до разъема, а также реле.

Основные симптомы неисправности:

  • увеличение шума, появление посторонних звуков;
  • провалы при резком нажатии на газ;
  • двигатель периодически глохнет (особенно на горячую);
  • проблемы с запуском.

Реле

Одним из важнейших элементов системы питания инжекторного двигателя является реле бензонасоса. Оно используется для уменьшения нагрузки на бортовую сеть, так как управление силовыми контактами осуществляется подачей слабого напряжения на соответствующие выводы электромагнитного реле. Принципиальная схема подключения бензонасоса.

Принцип работы реле, а также способы проверки вы можете увидеть на видео.

Топливный насос — диафрагменный тип

Топливный насос диафрагменного типа состоит из корпуса, крышки с отстойником, диафрагмы со штоком и нагнетательной пружиной, впускного и нагнетательного клапанов, составного рычага привода, отжимной пружины; сетчатого фильтра и рычага ручной подкачки.

Золотниковое устройство для вентиляции картера.| Топливный бак. 1 — поплавок. 2 — сливная проб-кя 5 — — сетчатый фильтр при-ем юй трубки. 4 — ребро жесткости. 5 — приемная трубка. 6 — реостат датчика указателя наличия топлива в баке. 7 — крышка горловины. 8 — шланг сообщения бака с атмосферой. 8 — воздушная трубка вентиляции бака.

Топливный насос диафрагменного типа служит для подачи топлива из топливного бака в карбюратор под избыточным давлением. Корпус насоса, состоящий из верхней и нижней частей, отливают из цинкового сплава; сверху укрепляется крышка, образующая вместе с нижней частью отстойник. Между верхней и нижней частями корпуса установлена одна ( двигатель АЗЛК-412) или две ( ВАЗ-2101) диафрагмы, соединенные с верхним концом штока.

Топливный насос диафрагменного типа ( рис. 42) устанавливается на всех карбюраторных двигателях. При нажиме эксцентрика распределительного вала на наружное плечо рычага / / его внутреннее плечо прогибает диафрагму вниз.

Топливный насос диафрагменного типа приводится в действие непосредственно от эксцентрика распределительного вала или через штангу.

Топливный насос диафрагменного типа служит для подачи топлива из топливного бака в карбюратор. Между головкой и корпусом установлена диафрагма, средняя часть которой соединена со штоком. Другим ( нижним) концом шток соединен с коромыслом, укрепленным на оси. Под диафрагмой на шток надеты уплотнитель и пружина. В головке насоса находятся впускные и выпускные клапаны с пружинами и сетчатый фильтр. У насоса предусмотрен также рычаг для ручной подкачки.

Как устроен и работает топливный насос диафрагменного типа.

Топливный насос Б-10 двигателя ЗИЛ-130.

В системе питания отечественных автобусов и других автомобилей с карбюраторными двигателями установлены топливные насосы диафрагменного типа.

Топливный насос Б-9 двигателя ЗИЛ-130.

Топливный насос подает бензин из топливного бака к карбюратору. На современных двигателях применяют топливные насосы диафрагменного типа. Несмотря на некоторые различия в размерах и конструкции отдельных деталей все насосы имеют одинаковый принцип действия и общее устройство.

Топливный насос служит для принудительной подачи топлива из бака в поплавковую камеру карбюратора. На карбюраторных двигателях, устанавливаются топливные насосы диафрагменного типа, обеспечивающие подачу топлива под постоянным давлением при разных расходах. Несмотря на некоторые различия в размерах и конструкции, насосы V-образных восьмицилиндровых двигателей имеют одинаковый принцип действия и общее устройство.

На автомобилях карбюратор расположен выше топливного бака и подача топлива осуществляется принудительно. Для принудительной подачи топлива из бака к карбюратору на двигателе установлен топливный насос диафрагменного типа.

Каким образом работает ручной насос

Ручной насос необходим в автомобиле в помощь топливному, для улучшения подачи горючего в двигатель. При длительном простое механизмов, ручной насос подкачки дизельного топлива наполняет полости с высоким давлением, что обеспечивает бесперебойную подачу топлива.

Создаваемое разряжение при поднятой ручке насоса, открывает клапан, всасывая горючее, клапан направляет его на поршень. Повышающееся давление во время обратного хода, закрывает клапан, а горючее направляется к фильтру благодаря нагнетательному клапану. При особо затруднённом пуске двигателя, необходимо проверить наличие дизельного горючего в баке, для этого используют насос ручной подкачки дизельного топлива. А также этот аппарат используют если в систему попал воздух и нарушена подача топлива и так до момента полного выхода воздуха из сливной трубки. Подкачка прекращается после того, как начнёт идти чистое горючее без воздуха. Если же после этого не улучшается работа двигателя, остаются перебои, нужно на топливном насосе открыть пробку для удаления воздуха и ручным насосом подкачки дизельного топлива вновь прокачать всю систему.

Аппарат способен всасывать на сухую, сначала он прокучивает воздух, потом при помощи уже созданного вакуума закачивает дизель в двигатель. С подобной задачей может справиться только насос низкого давления. Поскольку применение насоса высокого давления при подобной проблеме не только не эффективно, но и бесполезно. При проникновении воздуха в двигатель он создаст быструю подачу горючего. Но подобное обстоятельство не решит проблемы с необходимой предварительной прокачкой и удалением воздушной пробки, созданной в двигателе.

Таким образом, единственно верным решением будет применить низкочастотный ручной насос подкачки дизеля. На некоторых дизельных автомобилях отсутствие подкачивающего насоса на топливной магистрали создаёт определённое разряжение, поэтому воздух подсасывается в двигатель. Из-за разряжения и созданной неплотности дизельного горючего, при забитости топливного фильтра или некачественном подмёрзшем топливе, подобный эффект усиливается.

Это интересно: Ремонт камеры заднего вида автомобиля своими руками

На дизельном двигателе при комплектации топливного фильтра в основном применяются два вида подкачивающих аппаратов горючего. Главное отличие которых в диаметрах штуцеров. В каждой из комплектаций может быть оснащение датчиком воды, который заведён на индикатор. Оснащение комплектации изменяется в зависимости от региона и выбранного дизельного двигателя. При комплектации дизельного двигателя по первому типу, прямо в топливный бачок направляют обратку.

Работа клапана настроена автоматически, поэтому он или направляет обратное движение горючего в бак, или через топливный фильтр в насос высокого давления, используя малый круг обратки.

Дизельное горючее находится в постоянно необходимой температуре благодаря автоматизации работы клапана. При подобном движении топлива естественным путём топливный фильтр невозможно разморозить, но возможно поддержать оптимальную работу двигателя при сильных морозах. Хотя при возникновении неисправности в клапане, это проблематично. В основном подобные топливные фильтры устанавливают для работы автомобиля в холодных регионах с низкими температурами погоды.

В период экономического преобразования дизельных автомобилей, насос заменили кнопкой, которая устанавливалась на крышку фильтра горючего. При нажатии на кнопку, воздух выгонялся из системы, а после наполнялось горючее. Затем сделали своеобразную грушу из резиновых материалов, врезанную в топливную магистраль. При сильных морозах это устройство теряло свою эластичность, становилось твёрдым, что делало невозможным выполнение подкачки горючего в насос и непосредственно в саму двигательную систему.

Именно поэтому в дальнейшем конструкторы отказались от применения эластичной груши в качестве аппарата подкачки дизеля. В основном применяются грушевидной формы насосы из эластичного материала с прямым входом или с загнутым. Для того чтобы понять держит ли клапан и не попустит ли воздух или обратно горючее, можно попробовать продуть, если в обратную сторону не продувается, значит, исправен.

Это интересно: Почему не тянет двигатель: причины и диагностика

Как установить электрический бензонасос низкого давления на карбюратор любой марки. Схемы установки. Обзор полетов и реальный опыт эксплуатации.

Сегодня, я расскажу как установить электро бензонасос низкого давления HEP-02A, который подходит для всех карбюраторных автомобилей. Данный китайский бензонасос очень стал популярный среди установки его на карбюратор так как его цена равна механическому насосу ПЕКАР.Данный эбн я установил на Москвич 2141.Но что бы не было вопросов скажу что он подходит абсолютно на все карбюраторные автомобили пусть то будет ВАЗ или старая иномарка.Ну что же начнём

Насос работает с помощью электромагнита, приводит в действие цилиндр с клапаном. Бензонасос предназначен для использования на карбюраторных автомобилях любой марки, что делает его универсальным элементом топливной системы независимо от штатного бензонасоса. Корпус герметичен и заклепан.

По сути это одноразовый насос, но при помощи наждака можно сточить эту грань и разобрать его.

Некоторые умельцы и его даже ремонтируют. Существуют 2 частых поломки. Это сгоревший элемент в схеме, либо повреждение резинового клапана. Но за частую их не ремонтируют, просто покупают новый.

  • Напряжение: DC 12 В;
  • Рабочий ток: 1.2 A (макс. 2 А);
  • Производительность: 110 л / час;
  • Давление: 0.27 — 0.38 bar. (В системе с обраткой в бак);
  • Выходное давление: 3-6 PSI.

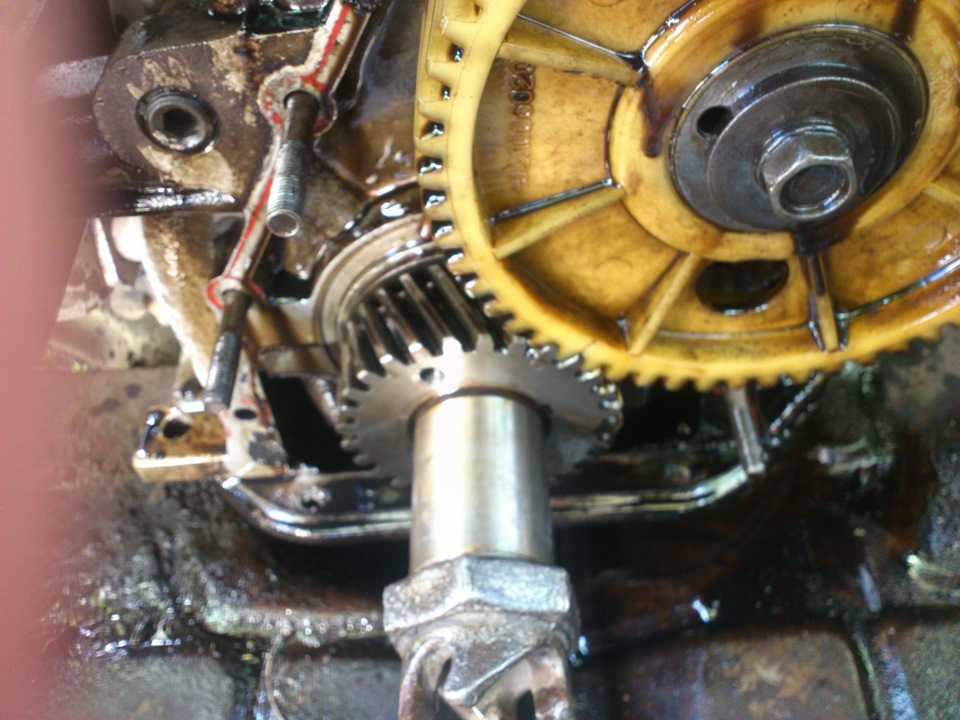

Конструкция

Четырехтактный четырехцилиндровый бензиновый карбюраторный с контактным распределителем зажигания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки – под давлением и разбрызгиванием. Блок цилиндров алюминиевый с мокрыми чугунными гильзами. Поршни алюминиевые. ГБЦ восьмиклапанная, отлита из алюминия. Клапаны оснащаются одной пружиной и приводятся в действие через коромысла.

Топливный насос двигателя ЗМЗ-402

Описание конструкции топливного насоса

Топливный насос Б-9В (рис. 1) — диафрагменного типа, приводится в действие от эксцентрика, расположенного на распределительном валу двигателя

Топливный насос состоит из сборных узлов корпуса с диафрагмой 8 и рычагом привода 9, головки с клапанами 4 и 7 и крышки.

Диафрагма из четырех лепестков, изготовленных из лакоткани, зажимается между корпусом и головкой насоса.

Тяга диафрагмы уплотняется резиновым уплотнителем 2.

Клапан состоит из обоймы, изготавливаемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной (из бронзовой проволоки).

Над всасывающими клапанами насоса устанавливается фильтр 6, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода.

Для контроля герметичности диафрагмы в корпусе насоса есть отверстие с сетчатым фильтром 3.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Особенности конструкции топливной системы автомобиля газель

Топливный насос двигателя ЗМЗ — 402

Описание конструкции топливного насоса

Топливный насос Б-9В (рис. 1) — диафрагменного типа, приводится в действие от эксцентрика, расположенного на распределительном валу двигателя.

Топливный насос состоит из сборных узлов корпуса с диафрагмой 8 и рычагом привода 9, головки с клапанами 4 и 7 и крышки.

Диафрагма из четырех лепестков, изготовленных из лакоткани, зажимается между корпусом и головкой насоса.

Тяга диафрагмы уплотняется резиновым уплотнителем 2.

Клапан состоит из обоймы, изготавливаемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной (из бронзовой проволоки).

Над всасывающими клапанами насоса устанавливается фильтр 6, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода.

Для контроля герметичности диафрагмы в корпусе насоса есть отверстие с сетчатым фильтром 3.

Топливный насос двигателя ЗМЗ-402

Описание конструкции топливного насоса

Топливный насос Б-9В (рис. 1) — диафрагменного типа, приводится в действие от эксцентрика, расположенного на распределительном валу двигателя

Топливный насос состоит из сборных узлов корпуса с диафрагмой 8 и рычагом привода 9, головки с клапанами 4 и 7 и крышки.

Диафрагма из четырех лепестков, изготовленных из лакоткани, зажимается между корпусом и головкой насоса.

Тяга диафрагмы уплотняется резиновым уплотнителем 2.

Клапан состоит из обоймы, изготавливаемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной (из бронзовой проволоки).

Над всасывающими клапанами насоса устанавливается фильтр 6, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода.

Для контроля герметичности диафрагмы в корпусе насоса есть отверстие с сетчатым фильтром 3.

Топливный насос двигателя ЗМЗ — 402

Описание конструкции топливного насоса

Топливный насос Б-9В (рис. 1) — диафрагменного типа, приводится в действие от эксцентрика, расположенного на распределительном валу двигателя.

Топливный насос состоит из сборных узлов корпуса с диафрагмой 8 и рычагом привода 9, головки с клапанами 4 и 7 и крышки.

Диафрагма из четырех лепестков, изготовленных из лакоткани, зажимается между корпусом и головкой насоса.

Тяга диафрагмы уплотняется резиновым уплотнителем 2.

Клапан состоит из обоймы, изготавливаемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной (из бронзовой проволоки).

Над всасывающими клапанами насоса устанавливается фильтр 6, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода.

Для контроля герметичности диафрагмы в корпусе насоса есть отверстие с сетчатым фильтром 3.

Краткое описание

Двигатель ЗИЛ 130 (508) устанавливался на грузовые автомобили ЗИЛ-130 и ЗИЛ-131. Конструкция двигателя ЗИЛ 130 имела много общих черт с двигателем представительской модели ЗИЛ-111, но в целом модели двигателей имели малую степень унификации. Двигателю уменьшили объем до 6 литров, установили двухкамерный карбюратор и снабдили ограничителем оборотов. Семилитровые двигатели носят название ЗИЛ-375 и используются на грузовых автомобилях Уральского автомобильного завода. Увеличение объема достигнуто за счет увеличения радиуса цилиндров до 108мм, ход поршня 95 мм при этом сохранился.

Виды электрических ТН

Существует три основных вида топливных электронасосов – шестеренный, центробежный и роликовый.

Шестеренный насос

В шестеренном насосе топливо подается при помощи ротора (внутренней шестерни, подвижной), который располагается эксцентрично относительно статора (внешней шестерни, неподвижной). При вращении ротора боковые части его зубьев образуют небольшие камеры, которые меняют свой размер в зависимости от того, в каком месте проходят статор.

На входе камеры имеют максимальный размер и засасывают за счет разряжения в себя топливо. По мере вращения относительно статора камера уменьшается в размерах, за счет чего обеспечивается подача и нагнетание топлива на выходе из насоса.

Роликовый насос

Аналогичный принцип используется в роликовом насосе, в котором подача топлива осуществляется также благодаря эксцентричному расположению вращающегося ротора с подвижными роликами и неподвижного статора. Ролики перемещаются в специальных углублениях в роторе. Пространство, возникающее между ротором и роликом, полностью заполняется топливом в момент, когда ролик под действием центробежной силы максимально стремится вырваться из ротора.

Продолжая вращаться, ротор перемещает ролики относительно статора, форма которого меняется, заставляя ролики прижиматься к центру оси вращения ротора и сжимая тем самым топливо. На выходе создается дополнительное условие, при котором открывается отверстие выпуска, и топливо под высоким давлением удаляется из насоса.

Центробежный насос

В центробежном насосе подача топлива обеспечивается при помощи крыльчатки, которая оснащается специальными лопатками по всему периметру. Вращение крыльчатки происходит внутри полости, оснащенной двумя каналами – всасывающим и нагнетательным. Вращательные движения лопаток обеспечивают вихревой поток топлива, за счет чего достигается повышение давления.

Если шестеренный и роликовый насосы в силу особенностей конструкции монтируются непосредственно в топливопровод, то центробежный насос размещается в топливном баке. В современных топливных системах предпочтение отдается центробежному насосу, который значительно менее шумный, обеспечивает более ровный (без пульсаций) поток подаваемого топлива, хотя при этом и имеет ограничения по производительности и создаваемому давлению.

Управление работой электрического ТН обеспечивается благодаря блоку управления ДВС. Топливный насос начинает свою работу параллельно с включением зажигания, однако существуют автомобили, в которых насос активируется при открытии водительской двери (еще до того, как будет вставлен ключ зажигания или нажата кнопка пуска).

Электрический насос способен поддерживать довольно узкий, но достаточный для нормальной работы двигателя, диапазон рабочего давления, которое регулируется за счет изменения напряжения и при помощи предохранительного клапана, ограничивающего максимально допустимое давление в системе.

Регламент обслуживания ЗМЗ 402

Официальный мануал содержит сроки замены расходных материалов, чтобы двигатель ЗМЗ 402 прослужил весь заявленный ресурс:

  • моторное масло через 10000 км;
  • охлаждающая жидкость после 60000 км или 2 лет эксплуатации;
  • регулировка тепловых зазоров клапанов каждые 15000 км;
  • протяжка гаек ГБЦ каждые 20000 км;
  • картридж воздушного фильтра служит 20000 км, а топливный фильтр 30000 км.

Изначально в устройство ДВС заложены очень ненадежные прокладки. Пропитанный графитом асбестовый лист толщиной 1,5 мм между блоком и головкой нормально держит температуру, но от вибраций ослабляются гайки. Крышка ГРМ и поддон картера уплотняются паранитовыми прокладками, обладающими низким ресурсом и маслостойкостью.

Топливные плунжерные насосы высокого давления (ТНВД)

Используются исключительно в дизельных двигателях для создания высокого напора топлива в форсунках.

Все ТНВД имеют механический привод от вспомогательного вала двигателя. Со стороны привода смонтирован регулятор момента впрыска.

Плунжерные пары — по числу форсунок — работают от общего эксцентрикового вала. Система клапанов обеспечивает всасывание топлива и дозированную подачу его к каждой форсунке по отдельному трубопроводу.

Напор, развиваемый ТНВД, достигает 200 бар. Производительность регулируется изменением хода плунжеров зубчатой рейкой.

В дизелях типа «коммон рэйл», где топливо под давлением подаётся в общий для всех форсунок и цилиндров резервуар-аккумулятор, применяются двухплунжерные ТНВД, конструкция которых позволяет несколько сглаживать импульсный характер потока.

Загрязнённое горючее вызывает повышенный износ плунжерных пар, низкие смазывающие свойства «солярки» могут повлечь задиры на сопрягаемых поверхностях и выход ТНВД из строя.

Насосы высокого давления – сложные агрегаты, ремонт их возможен только на специализированных предприятиях. Зачастую дешевле приобрести новый или контрактный, чем отремонтировать «старый» ТНВД.

Схема системы питания

Схема системы питания дизельного двигателя включает в себя основные компоненты, в число которых входят:

  • Бак для топлива;
  • Фильтры очистки топлива (грубой и тонкой);
  • Насос топливный, подкачивающий;
  • Насос топливный, создающий высокое давление (ТНВД);
  • Форсунки;
  • Трубопровод для перекачки топлива под низким давлением;
  • Трубопровод высокого давления;
  • Фильтр воздушный

Схема топливной системы имеет вспомогательные компоненты, к которым можно отнести электрические насосы, детали выпуска отработанных газов, фильтры очистки от сажи, глушители и т.п. Общее устройство системы питания предполагает деление топливной аппаратуры на две группы:

  • Аппаратура, подводящая топливо;
  • Аппаратура, подводящая воздух.

Топливная аппаратура дизельных двигателей может иметь различное устройство, система разделённого типа, на сегодняшний день является наиболее распространенной. Для этой системы характерно разделение ТНВД и форсунок на отдельно функционирующие устройства.

Топливо проходит путь по путепроводам высокого и низкого давления. Проверка шлангов подачи топлива является обязательным условием эксплуатации силовой установки.

Хранение, фильтрация и подача к ТНВД происходит при невысоком давлении. После чего, топливный насос поднимает давление в системе для правильного дозирования и подачи порции топлива в камеру сгорания в нужный момент.

Систему питания дизельного мотора обслуживает два насоса:

  • Насос, создающий высокое давление;
  • Насос, подкачки топлива.

Насос подкачки топлива осуществляет подачу солярки из бака к фильтрам грубой и тонкой очистки и дальше к насосу, создающему высокое давление. Этот путь жидкость проходит с относительно невысоким показателем давления.

Проходя ТНВД, давление топлива нагнетается до высокого уровня. Порядок работы цилиндров определяет подачу рабочей смеси. Насос, создающий высокое давление имеет несколько секций, каждая из которых отвечает за определённый цилиндр двигателя.

Устройство системы питания дизельного двигателя, осуществляющего два такта, может иметь неразделённый тип. Для таких систем применяется специальное устройство, насос-форсунка. Это своего рода объединение топливного насоса, создающего высокое давление и форсунки в один прибор.

Конструктивный принцип работы системы питания дизельного двигателя, получившего наибольшее распространение, предусматривает расположение форсунок в головке блока цилиндров. Основная задача такого расположения, точное распыление топлива в камере сгорания. К ТНВД, поступает большой объём солярки, её излишки отводятся обратно в бензобак по дренажным трубам.

Форсунки могут быть двух типов:

  • Закрытого типа;
  • Открытого типа.

Более широкое применение имеют форсунки закрытого типа. В устройстве таких форсунок есть специальная запорная игла, которая закрывает отверстие подачи топлива. Поэтому, полость форсунки соединяется с камерой сгорания только при открытии отверстия и впрыске жидкости.

По поводу бензонасоса (402) — посмейтесь над чайнико

Задавал я тут неделю назад вопрос о том, что двигатель заводится и глохнет с подозрением на бензонасос. Все спасибо за советы, особенно за ссылку на схему насоса — всё очень помогло.

Начали с самого лёгкого — проверяли, засорен ли ФГО. Открутили от насоса входящий шланг и дудли насосом — шипение и ни одного булька (хотя залили 5 л бензина перед этим, а с прошлой осени оставался полный бак, куда оно делось. ). Пока не залили 20 литров — ничего оптимистичного не было, а потом забулькало.

Затем стали проверять насос (ШААЗ). Сняли верхнюю крышку, из диафрагмы при ручной подкачке — фонтанчик. Последовали совету, заменили диафрагму, заодно узнали, как он крепится. Блин, места под капотом до хрена (по сравнению с Жигулями), а к болтам еле подлезешь. Заменили диафрагму, покачали — хлюпает, вроде работает. Поставили — не качает. То есть до фильтра тонкой очистки доходит (когда потом снимали бензин из трубки между насосом и фильтров вытекал), но до карбюратора не доходит. Качали, качали — в итоге бензин стал сифонить из контрольного отверстия под диафрагмой. Разбираться в чём там дело сильно не захотелось. Купили ПЕКАС. Поставили (благо был запасной патрубок и более короткие болты). Рычаг не ходит, не качает . Ослабили крепление — качает. Завелись — насос бьётся, как припадошный, посочился бензин. Подтянули, попробовали вручную — качает. Так повторили дважды, пока затянули более-менее. И движок работает, и вручную качает. Интересно, почему он сразу после затяжки не качал?

Самое смешное, обидное и горькое во всём этом, что машина стояла 4 (!) года без движения. После этих манипуляций заводится «через окно», с пол-оборота, без выжима сцепления и дёргания газа. С нашими Жигулями мы долго мучились, пока этого добились, и всё равно не то.

Вот, поделился. На очереди цилиндр сцепления. Если не возражаете, ещё повеселю.

Установка насоса тонкости и фишки

Почитав мнение людей сделал свой вывод и установка его будет такая:

ЭБН ставим только вертикально! Расположение насоса у меня под капотом как можно дальше от двигателя, так как он тоже греется и желательно что бы был обдув насоса. Фильтр я поставил перед ним, не желательно что бы мусор оставался в насосе. Так же подключена полноценная обратка в бак. Тут тоже люди пишут по-разному. То, что она не нужна, так как насос после наполнения топлива поплавковой камеры начинает работать сам на себя, а с обраткой будет маслать постоянно. Другие же пишут, что обратка нужна, что бы насосу было легче работать, да и не будет переливать карбюратор, если плохо держит игла. Теоретически обе версии верны, но я установил все с обраткой

Для установки нам нужен паяльник, мультиметр, провода, фишка под 4х контактное реле и само реле, так же фишка под предохранитель соответственно и сам он нужен на 15A.Топливная трубка и пару хомутов.

Подкапотное пространство у М41 не малое, поэтому место для установки ЭБН вполне достаточное.

Источник статьи: http://evakuatorinfo.ru/ustanovka-benzonasosa-402-motor/

ТН с электроприводом

Долговечную работу, простоту изготовления и большую эффективность можно получить при использовании электрического бензонасоса, который управляется специальным реле. Он позволяет создать давление в пределах 0,3-0,4 МПа (в двигателях с непосредственным впрыском – до 0,7 МПа), что превосходит возможности механического ТН. Устройство во многом зависит от того, где находится топливный насос: в баке или в подкапотном пространстве. Но принцип работы всех ТН такого типа можно считать идентичным. В подавляющем большинстве современных авто используется погружаемый бензонасос, который располагается в баке. Это хоть и чревато небольшими механическими потерями и уязвимостью, связанными с большой длиной топливной магистрали, но насос получает гораздо лучшее охлаждение.

В процессе работы омывающее корпус и проходящее сквозь электродвигатель топливо отводит значительную часть тепла. Именно поэтому на ресурсе так сильно сказывается езда с практически пустым баком.

Устройство

Электрический бензонасос состоит из двух частей: электрического привода (представляет собой обычный электродвигатель) и насосной части (закачивает горючее из топливозаборника). Погружаемые насосы размещаются в едином корпусе с сеточкой, осуществляющей грубую очистку топлива.

В зависимости от конструкции заборного механизма, существуют несколько видов насосной части:

  • роликовый насос. Топливо подается за счет вращения ротора с подвижными роликами. При увеличении пространства между роликом и ротором в свободном пространстве создается разряжение, которое заполняется бензином. При дальнейшем вращении ротора пространство уменьшается, что позволяет создать давление и подать топливо через выпускной канал;
  • шестеренчатый бензонасос. Принцип работы схож с предыдущим видом, но изменения площади свободного пространства происходит вследствие вращения шестерни;
  • центробежный насос. Нагнетание топлива возникает из-за завихрения, провоцируемого вращением крыльчатки в корпусе. Подача и отвод горючего осуществляется через соответствующие каналы внутри корпуса.


Логика работы

В автомобилях, у которых управление основными узлами жизнеобеспечения ДВС осуществляется по CAN-шине, команду к запуску бензонасос получает от электронного блока управления двигателем. Перед запуском ДВС необходимо создать давление в топливопроводе, поэтому сразу после включения зажигания ЭБУ подает сигнал на реле, которое включает бензонасос. В некоторых авто подача питания на реле и включение бензонасоса осуществляется в момент открытия водительской двери. Время работы бензонасоса в таком режиме исчисляется секундами, после чего питание отключается. Последующий запуск произойдет уже при начале вращения стартера.

Основные неисправности, простейшая диагностика

К основным поломкам, из-за которых может не работать бензонасос, относятся:

  • перегорание предохранителя;
  • обрыв питания, окисление контактов;
  • износ щеточного узла, вследствие чего ухудшается производительность, разрушение коллектора, износ втулок ротора;
  • засорение;
  • критический износ трущихся пар роликовых и шестеренчатых топливных насосов;
  • разрушение пластмассовой муфты, посредством которой вал якоря электродвигателя соединяется с ротором насоса.

Чтобы понять, почему не работает бензонасос, достаточно базовых навыков пользования мультиметром. Наличие питания на разъеме ТН после включения зажигания будет означать, что неисправность в насосе. Если питание не приходит и бензонасос не запускается, то следует проверить цепь до разъема, а также реле.

Основные симптомы неисправности:

  • увеличение шума, появление посторонних звуков;
  • провалы при резком нажатии на газ;
  • двигатель периодически глохнет (особенно на горячую);
  • проблемы с запуском.

Реле

Одним из важнейших элементов системы питания инжекторного двигателя является реле бензонасоса. Оно используется для уменьшения нагрузки на бортовую сеть, так как управление силовыми контактами осуществляется подачей слабого напряжения на соответствующие выводы электромагнитного реле. Принципиальная схема подключения бензонасоса.

Принцип работы реле, а также способы проверки вы можете увидеть на видео.

Топливный насос — диафрагменный тип

Топливный насос диафрагменного типа состоит из корпуса, крышки с отстойником, диафрагмы со штоком и нагнетательной пружиной, впускного и нагнетательного клапанов, составного рычага привода, отжимной пружины; сетчатого фильтра и рычага ручной подкачки.

Золотниковое устройство для вентиляции картера.| Топливный бак. 1 — поплавок. 2 — сливная проб-кя 5 — — сетчатый фильтр при-ем юй трубки. 4 — ребро жесткости. 5 — приемная трубка. 6 — реостат датчика указателя наличия топлива в баке. 7 — крышка горловины. 8 — шланг сообщения бака с атмосферой. 8 — воздушная трубка вентиляции бака.

Топливный насос диафрагменного типа служит для подачи топлива из топливного бака в карбюратор под избыточным давлением. Корпус насоса, состоящий из верхней и нижней частей, отливают из цинкового сплава; сверху укрепляется крышка, образующая вместе с нижней частью отстойник. Между верхней и нижней частями корпуса установлена одна ( двигатель АЗЛК-412) или две ( ВАЗ-2101) диафрагмы, соединенные с верхним концом штока.

Топливный насос диафрагменного типа ( рис. 42) устанавливается на всех карбюраторных двигателях. При нажиме эксцентрика распределительного вала на наружное плечо рычага / / его внутреннее плечо прогибает диафрагму вниз.

Топливный насос диафрагменного типа приводится в действие непосредственно от эксцентрика распределительного вала или через штангу.

Топливный насос диафрагменного типа служит для подачи топлива из топливного бака в карбюратор. Между головкой и корпусом установлена диафрагма, средняя часть которой соединена со штоком. Другим ( нижним) концом шток соединен с коромыслом, укрепленным на оси. Под диафрагмой на шток надеты уплотнитель и пружина. В головке насоса находятся впускные и выпускные клапаны с пружинами и сетчатый фильтр. У насоса предусмотрен также рычаг для ручной подкачки.

Как устроен и работает топливный насос диафрагменного типа.

Топливный насос Б-10 двигателя ЗИЛ-130.

В системе питания отечественных автобусов и других автомобилей с карбюраторными двигателями установлены топливные насосы диафрагменного типа.

Топливный насос Б-9 двигателя ЗИЛ-130.

Топливный насос подает бензин из топливного бака к карбюратору. На современных двигателях применяют топливные насосы диафрагменного типа. Несмотря на некоторые различия в размерах и конструкции отдельных деталей все насосы имеют одинаковый принцип действия и общее устройство.

Топливный насос служит для принудительной подачи топлива из бака в поплавковую камеру карбюратора. На карбюраторных двигателях, устанавливаются топливные насосы диафрагменного типа, обеспечивающие подачу топлива под постоянным давлением при разных расходах. Несмотря на некоторые различия в размерах и конструкции, насосы V-образных восьмицилиндровых двигателей имеют одинаковый принцип действия и общее устройство.

На автомобилях карбюратор расположен выше топливного бака и подача топлива осуществляется принудительно. Для принудительной подачи топлива из бака к карбюратору на двигателе установлен топливный насос диафрагменного типа.

Каким образом работает ручной насос

Ручной насос необходим в автомобиле в помощь топливному, для улучшения подачи горючего в двигатель. При длительном простое механизмов, ручной насос подкачки дизельного топлива наполняет полости с высоким давлением, что обеспечивает бесперебойную подачу топлива.

Создаваемое разряжение при поднятой ручке насоса, открывает клапан, всасывая горючее, клапан направляет его на поршень. Повышающееся давление во время обратного хода, закрывает клапан, а горючее направляется к фильтру благодаря нагнетательному клапану. При особо затруднённом пуске двигателя, необходимо проверить наличие дизельного горючего в баке, для этого используют насос ручной подкачки дизельного топлива. А также этот аппарат используют если в систему попал воздух и нарушена подача топлива и так до момента полного выхода воздуха из сливной трубки. Подкачка прекращается после того, как начнёт идти чистое горючее без воздуха. Если же после этого не улучшается работа двигателя, остаются перебои, нужно на топливном насосе открыть пробку для удаления воздуха и ручным насосом подкачки дизельного топлива вновь прокачать всю систему.

Аппарат способен всасывать на сухую, сначала он прокучивает воздух, потом при помощи уже созданного вакуума закачивает дизель в двигатель. С подобной задачей может справиться только насос низкого давления. Поскольку применение насоса высокого давления при подобной проблеме не только не эффективно, но и бесполезно. При проникновении воздуха в двигатель он создаст быструю подачу горючего. Но подобное обстоятельство не решит проблемы с необходимой предварительной прокачкой и удалением воздушной пробки, созданной в двигателе.

Таким образом, единственно верным решением будет применить низкочастотный ручной насос подкачки дизеля. На некоторых дизельных автомобилях отсутствие подкачивающего насоса на топливной магистрали создаёт определённое разряжение, поэтому воздух подсасывается в двигатель. Из-за разряжения и созданной неплотности дизельного горючего, при забитости топливного фильтра или некачественном подмёрзшем топливе, подобный эффект усиливается.

Это интересно: Ремонт камеры заднего вида автомобиля своими руками

На дизельном двигателе при комплектации топливного фильтра в основном применяются два вида подкачивающих аппаратов горючего. Главное отличие которых в диаметрах штуцеров. В каждой из комплектаций может быть оснащение датчиком воды, который заведён на индикатор. Оснащение комплектации изменяется в зависимости от региона и выбранного дизельного двигателя. При комплектации дизельного двигателя по первому типу, прямо в топливный бачок направляют обратку.

Работа клапана настроена автоматически, поэтому он или направляет обратное движение горючего в бак, или через топливный фильтр в насос высокого давления, используя малый круг обратки.

Дизельное горючее находится в постоянно необходимой температуре благодаря автоматизации работы клапана. При подобном движении топлива естественным путём топливный фильтр невозможно разморозить, но возможно поддержать оптимальную работу двигателя при сильных морозах. Хотя при возникновении неисправности в клапане, это проблематично. В основном подобные топливные фильтры устанавливают для работы автомобиля в холодных регионах с низкими температурами погоды.

В период экономического преобразования дизельных автомобилей, насос заменили кнопкой, которая устанавливалась на крышку фильтра горючего. При нажатии на кнопку, воздух выгонялся из системы, а после наполнялось горючее. Затем сделали своеобразную грушу из резиновых материалов, врезанную в топливную магистраль. При сильных морозах это устройство теряло свою эластичность, становилось твёрдым, что делало невозможным выполнение подкачки горючего в насос и непосредственно в саму двигательную систему.

Именно поэтому в дальнейшем конструкторы отказались от применения эластичной груши в качестве аппарата подкачки дизеля. В основном применяются грушевидной формы насосы из эластичного материала с прямым входом или с загнутым. Для того чтобы понять держит ли клапан и не попустит ли воздух или обратно горючее, можно попробовать продуть, если в обратную сторону не продувается, значит, исправен.

Это интересно: Почему не тянет двигатель: причины и диагностика

Как установить электрический бензонасос низкого давления на карбюратор любой марки. Схемы установки. Обзор полетов и реальный опыт эксплуатации.

Сегодня, я расскажу как установить электро бензонасос низкого давления HEP-02A, который подходит для всех карбюраторных автомобилей. Данный китайский бензонасос очень стал популярный среди установки его на карбюратор так как его цена равна механическому насосу ПЕКАР.Данный эбн я установил на Москвич 2141.Но что бы не было вопросов скажу что он подходит абсолютно на все карбюраторные автомобили пусть то будет ВАЗ или старая иномарка.Ну что же начнём

Насос работает с помощью электромагнита, приводит в действие цилиндр с клапаном. Бензонасос предназначен для использования на карбюраторных автомобилях любой марки, что делает его универсальным элементом топливной системы независимо от штатного бензонасоса. Корпус герметичен и заклепан.

По сути это одноразовый насос, но при помощи наждака можно сточить эту грань и разобрать его.

Некоторые умельцы и его даже ремонтируют. Существуют 2 частых поломки. Это сгоревший элемент в схеме, либо повреждение резинового клапана. Но за частую их не ремонтируют, просто покупают новый.

  • Напряжение: DC 12 В;
  • Рабочий ток: 1.2 A (макс. 2 А);
  • Производительность: 110 л / час;
  • Давление: 0.27 — 0.38 bar. (В системе с обраткой в бак);
  • Выходное давление: 3-6 PSI.

Конструкция

Четырехтактный четырехцилиндровый бензиновый карбюраторный с контактным распределителем зажигания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки – под давлением и разбрызгиванием. Блок цилиндров алюминиевый с мокрыми чугунными гильзами. Поршни алюминиевые. ГБЦ восьмиклапанная, отлита из алюминия. Клапаны оснащаются одной пружиной и приводятся в действие через коромысла.

Топливный насос двигателя ЗМЗ-402

Описание конструкции топливного насоса

Топливный насос Б-9В (рис. 1) — диафрагменного типа, приводится в действие от эксцентрика, расположенного на распределительном валу двигателя

Топливный насос состоит из сборных узлов корпуса с диафрагмой 8 и рычагом привода 9, головки с клапанами 4 и 7 и крышки.

Диафрагма из четырех лепестков, изготовленных из лакоткани, зажимается между корпусом и головкой насоса.

Тяга диафрагмы уплотняется резиновым уплотнителем 2.

Клапан состоит из обоймы, изготавливаемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной (из бронзовой проволоки).

Над всасывающими клапанами насоса устанавливается фильтр 6, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода.

Для контроля герметичности диафрагмы в корпусе насоса есть отверстие с сетчатым фильтром 3.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
