Установка инжектора вместо карбюратора на газель 406

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Холостой ход наконец стал ровным. Мотор шепчет, а не колбасится в конвульсиях, как на карбюраторе. Можно было купить новый карбюратор и добиться относительно хороших результатов — но зачем, когда установка инжектора обошлась незначительно дороже… а то и дешевле, если учесть запасной мотор с документами….

Для полного завершения эволюции теперь осталось установить распредвалы от инжекторного двигателя (у них выше подъем — значит резвости еще прибавится), установить датчик фазы (после замены распредвалов нужно выбить заглушку из ГБЦ) и перевести систему на Евро-2, установив датчик кислорода (это конечно необязательно — но нам нужно для экспериментов с ГБО).

Вот такая история… У нас все получилось, мы довольны и счастливы.

Вот и свершилось, 3 месяца уже катаюсь на инжекторе. Не было бы счастья да несчастье помогло: Порвало ГРМ — притащили в сервис как потом понял рукожопый. Порвало конкретно так, по звуку легонько щелкнуло и все, а по факту лобовину размотало, срезало распредвалы, порвало пастели на голове. Звонят говорят голова под замену. Обидно капец как… я столько бабла вкинул 2 года назад в капиталку головы в Иркутске на отдыхе

Делать нечего ищу голову, ценник 10 -15 тыр и не важно карб. или инж

Да и лотерея еще та… микротрещины могут быть всякие, которые даже на опрессовке не выявить, только на горячую может лить. Раньше все подыскивал 3110 донора на переделку на инжектор, но ценник кусался, от 40 000 и выше, еще и гнилье всякое. А тут прям в руку объявление 30 тыр волгарь находу! только без мозгов. Купил мозг, не зная на тот момент их отличия по пленке и нитке. Волга на нитке, мозги пленка. Завелась но херово, купил другие мозги вроде за 2500, подошли как родные, все буквы и цифры совпали с родным блоком. Завел ее и полетел в гараж на ней, еще теплый двигатель раскидал и назавтра голова уже в сервисе, проводку сам женил, все просто до безобразия.

Ставим карбюратор солекс на газель с 406 двигатель

Карбюратор солекс производится ООО «Димитровградский завод автокомпонентов» по лицензии компании Solex, Франция. И этот карбюратор без проблем можно установить на газель с 406-ым двигателем. Общий вид карбюратора показан на рис. 1 внизу.


Рис. 1. Карбюратор Солекс.

За многие годы эксплуатации на автомобилях газель устройства типа солекс проявили себя как надежные, долговечные, удобные механизмы. В самых критических условиях, мороз -40 градусов, метель, вьюгу 406 двигатели заводятся после ночной стоянки на улице и несут круглосуточную вахту на всех автострадах России.

Карбюратор солекс на газели с 406-ым движком не подводит ни в условиях высокогорья с разреженным воздухом, ни в песках Средней Азии, ни на Крайнем Севере. Все системы карбюратора устойчиво функционируют как на обедненной, так и на сильно обогащенной смеси, при переливе топлива.

Настройки сильно зависят от уровня топлива в поплавковой камере и регулировке холостого хода. Первая регулировка требует много терпения. На заводе уровень топлива регулируется шаблоном с тестовым поплавком. В условиях гаража операция осуществляется с многократным вкручиванием и выкручиванием винта качества, а также подгибанием кромок поплавков.

Инструкция по регулировке карбюратора солекс на газели

Регулировка осуществляется подгибанием кромок поплавков. Перелив бензина необходимо сливать с поплавковых камер. После окончания регулировки необходимо завести мотор и наполнить камеры бензином до обозначенного уровня. Следующая регулировка относится к холостому ходу двигателя.

Прогреть двигатель до 90° и заглушить. Затянуть винт 11, показанный на рис. 1, до упора. Завести двигатель, подсос нужно убрать, а воздушную заслонку (рис. 1 номер на рисунке 4) открыть. Выкрутить винт качества смеси, добиться устойчивой работы двигателя при отпущенной педали акселератора. Обороты не должны превышать значение 1200 об/мин.

Закрутить винт, пока двигатель не начнет дергаться, работать с перебоями. Открутить на 1-2 оборота назад. Мотор стал работать, как часы. Более тонкие настройки производятся на свое усмотрение. По инструкции обороты двигателя должны быть в пределах 800-900 об/мин.

Как поставить инжектор на 402 двигатель?

В свое время единственно возможным механизмом формирования топливовоздушной смеси был карбюратор. Собственно, этот процесс и называется карбюрацией. Прибор постоянно совершенствовался, его производительность возрастала. На мощные спортивные моторы устанавливались два или даже четыре карбюратора. Однако у такого способа есть чисто физические пределы возможностей, к тому же конструкция имеет врожденные недостатки, от которых избавиться невозможно:

  • Зависимость от качества и чистоты топлива. Поскольку бензин всасывается воздушным потоком (до образования аэрозоли), диаметр отверстия влияет на качество смеси. Чем он меньше, тем более парообразное облако можно сделать. Соответственно, качество сгорания будет выше. Обратная сторона медали – маленькое отверстие жиклера увеличивает вероятность засорения;
  • Влияние температуры. Холодный бензин хуже испаряется, в поплавковую камеру поступает меньшее количество топлива. Это вызывает сложности с запуском двигателя при минусовых температурах;
  • Все регулировки механические. Точная настройка отнимает много времени и требует определенного уровня квалификации. На современных моделях устанавливается электромагнитный клапан холостого хода, но это не решает проблему принципиально.

Затем был изобретен механический инжектор, и все современные автомобили стали оснащаться новой системой формирования бензиновой смеси. У этого устройства куда более широкие горизонты развития: электромагнитные, пьезоэлектрические форсунки, совершенствование программ управления.

Владельцы старых авто часто задумываются об установке инжектора вместо карбюратора. Возможно ли это? Необходимо не только поменять сам модуль, надо модифицировать всю впускную систему мотора.

Источник

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

Этап 1 — Система топливоподачи.

Этап 2 — Электропроводка.

Этап 3 — Впускной тракт.

Этап 4 — Совместимость ЭБУ

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Холостой ход наконец стал ровным. Мотор шепчет, а не колбасится в конвульсиях, как на карбюраторе. Можно было купить новый карбюратор и добиться относительно хороших результатов — но зачем, когда установка инжектора  обошлась незначительно дороже… а то и дешевле, если учесть запасной мотор с документами….

Для полного завершения эволюции теперь осталось установить распредвалы от инжекторного двигателя (у них выше подъем — значит резвости еще прибавится), установить датчик фазы (после замены распредвалов нужно выбить заглушку из ГБЦ) и перевести систему на Евро-2, установив датчик кислорода (это конечно необязательно — но нам нужно для экспериментов с ГБО).

Вот такая история… У нас все получилось, мы довольны и счастливы.

Чего и Вам желаем)))

Преимущества конструкции инжекторного типа

Благодаря проведенным усовершенствованиям в конструкции двигателя, произошли ощутимые изменения в характеристиках обновленного силового агрегата:

  • Повышение мощности.
  • Увеличение крутящего момента.
  • Снижение расхода горючего.
  • Улучшение показателей токсичности выхлопных газов.

Технические характеристики инжекторного двигателя внутреннего сгорания (ДВС):

  1. Объем цилиндров равен 2,3 литра.
  2. Направление вращения коленчатого вала — вправо.
  3. Максимальная мощность, которую способен развить двигатель ЗМЗ 406 инжектор, равна 110 лошадиных сил.
  4. Марка потребляемого топлива — бензин 92.
  5. Топливо впрыскивается непосредственно в трубу.
  6. Смазочная система работает по принципу принудительного равномерного разбрызгивания масла под давлением на трущиеся поверхности рабочих деталей.

Установка инжекторного двигателя

Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.

Установка электрического бензонасоса на мотор ЗМЗ 406

Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.

Комплектация электрического бензонасоса

Что такое распредвал 406?

Каждый мотор особенный, и запчасти ему тоже нужны индивидуальные. Говоря о распредвале 406, имеется в виду распределительный вал, находящийся внутри ДВС 406

. Таким агрегатом укомплектованы автомобили марки ГАЗ – в основном ГАЗ-3110 «Волги» и ГАЗ-3302 «Газели». Эти автомобили отличаются «тяговитостью», легко справляются с перевозкой большой массы и являются мощными при небольшой скорости. Поэтому двигатель 406 известен своим надежным исполнением. Например, блок мотора выполнен из чугуна, как и его распредвал.

Двигатель 406 может быть выполнен в двух модификациях по типу системы подачи топлива. Изначально, еще в восьмидесятых годах, был сконструирован бензиновый мотор с карбюратором. В него устанавливали распредвалы с маркировкой 4061.1006015. Такой распределительный вал характеризуется двумя параметрами: фаза – 240, подъем клапана – 8 мм.

Эти характеристики распредвала обеспечивают отменную работу двигателя на низких оборотах, что важно для карбюраторных «тяговых» моделей Газ-3302 с разными агрегатами под капотом. Это могут быть моторы Заволжского Моторного Завода 406 серии:. Спустя 15 лет известный моторный завод создал улучшенную версию легендарного 406 мотора, в котором основным узлом системы питания является инжектор

С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала. Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора

Спустя 15 лет известный моторный завод создал улучшенную версию легендарного 406 мотора, в котором основным узлом системы питания является инжектор. С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала. Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора.

Этот распределительный вал вышел с маркировкой 406.1006015-10 и среди умельцев называется «инжекторным». Автомобили, в моторах которых стоит этот распредвал — инжекторные «Волги» с двигателями ЗМЗ-4062.10; ЗМЗ-4052.10; (Газель) ЗМЗ-40522.10; (УАЗ) ЗМЗ-409.10; ЗМЗ-40904.10.

То есть, этот распредвал подходит для серий моторов 406, 409 и 405, при условии, что они не карбюраторные, а с инжектором. Он придает мотору «резвость» на высоких оборотах, обеспечивая хороший разгон легкового автомобиля. Поскольку в четырехклапанных моторах находится два отдельных распредвала на впускные и выпускные клапаны, стоит понимать, что отличаются они между собой совсем незначительно – расположением штифта на конце вала, который можно переставить самостоятельно.

Наиболее востребованные дизельные силовые установки

Кроме бензиновых установок на автомобиле использовались и моторы, работающие на дизельном топливе. Многие покупатели отдавали предпочтение именно им по той причине, что они потребляли меньше топлива. Особенностью работы дизелей является отсутствие свечей зажигания и высоковольтных проводов. Связано это со спецификой работы мотора, в котором сгорание топливной смеси происходит за счёт давления.

Силовая установка ГАЗ 560

Двигатель ГАЗ начал выпускаться в 1998 году, по лицензии австрийской компании Steyr. Силовая установка пользовалась большой популярностью, поскольку имела ряд преимуществ: хорошо переносила топливо низкого качества, запускалась при минусовых температурах, мотор ГАЗ был резвый и экономный с высоким коэффициентом полезного действия.

Характеристики силовой установки ГАЗ 560

  • Расположение цилиндров/количество, шт. — в ряд/4;
  • Турбинный наддув — да;
  • Двигатель, объём, л — 2,1;
  • Поршень, диаметр, мм — 85;
  • Поршень, ход, мм — 94;
  • Степень сжатия — 20,5;
  • Обороты, максимуму — 4750;
  • Топливо, расход, л./100км — 11,5.

Основные неисправности силовой установки ГАЗ 560

Основная особенность — двигатели ГАЗ имели моноблочную конструкцию. У такой компоновки было ряд преимуществ: отсутствие прокладки головки блока, соответственно не требовалось менять её при перегреве мотора; нет возможности охлаждающей жидкости попасть в масло; головка блока цилиндров монолитна, соответственно не надо следить за стягивающими болтами.

Силовая установка Cummins 2.8 ISF

В 2010 году на Газель начали устанавливать новый двигатель, американской фирмы Cummins. Силовой агрегат собирался в Китае, качество сборки было на высоком уровне, и мотор показал неплохие технические показатели

Характеристики силовой установки Cummins 2.8 ISF

  • Расположение цилиндров/количество, шт. — в ряд/4;
  • Турбинный наддув — да;
  • Цилиндры, диаметр, мм — 94;
  • Поршень, ход, мм — 100;
  • Объём ДВС, л. — 2,78;
  • Мощность, л.с. — 120;
  • Масса, кг — 250.
  • Расход топлива л/100 км — 12,0.

Основные неисправности силовой установки Cummins 2.8 ISF

При несвоевременной замене воздушных фильтров, преждевременно выходили из строя поршневые кольца. Причина этому была грязь, проходящая во внутренний отсек цилиндров через фильтр.

  • Стук мотора. Причина: преждевременный износ шатунных вкладышей коленчатого вала. Деталь не выносила чрезмерных перегрузок, вследствие чего необходимо было ремонтировать ДВС.
  • Мотор перегревается. Причина: выход из строя муфты вязкости, или же попадание грязи в щель между радиатором охлаждения и промежуточным охладителем воздуха.
  • Стук двигателя. Причина: поломка турбокомпрессорной трубки слива масла, как следствие, утечка масла. Трубка ломается по причине вибрации.

Что касается вопроса, какое масло для газели лучше заливать? Производитель даёт чёткие рекомендации. Вязкость масла должна быть не менее 5W-40, 15W-40, менять его надо каждые 15000 км пробега. В холодное время предпочтение лучше отдать маслу 5W, в летнее 15W. При использовании топлива низкого качества менять масло надо чаще.

Преимущества

Надёжность, экономичность, мощность инжекторного агрегата значительно превосходят его карбюраторного аналога. Поэтому двигатель 406 Газель устанавливается на таких марках машины, где требуются более высокие эксплуатационные показатели:


Двигатель 406 Газель

  • Надёжность, бесперебойная работа обеспечиваются, благодаря особенностям конструкции – здесь нет жиклеров, поэтому ничего не забивается в системе питания.
  • Экономичность – весь процесс регулируется электроникой.
  • Благодаря своевременной подаче топлива нужного количества, инжекторный двигатель может развивать мощность до 130 л. с. (карбюраторный – до 100 л. с.).
  • Отсутствуют холостые обороты.
  • Значительно ниже выбросы вредных веществ.

Единственный минус – из-за электронной системы регулировки, при поломке во время пути самостоятельно не получится сделать ремонт. Но при бережной эксплуатации, заправке качественным топливом, своевременном прохождении ТО инжекторный двигатель не доставит больших проблем.

Резюме

Вот таким оригинальным способом можно заполучить не только рабочие детали, требуемые для переделки авто на газ, но и удешевить работу путем продажи ненужных деталей и узлов.

Теперь что касается подключения косы управления двигателем.

подключал вот по такой схеме:

f-a.d-cd.net/9616228s-960.jpg всего надо подключить три провода — от замка зажигания — два силовых провода( постоянный и предохранитель)

Читать также: База гаи по номерам авто бесплатно

остается 3 провода два провода( + и -) из колодки идут на чек в приборку один на бензонасос ЭБУ повесил с правой стороны торпеды

Место для лампы Check выбрал не использованное окно в приборной панели

Воздушный фильтр закрепил на лонжерон двумя самодельными крепениями

ну и общий вид мотора на законном месте

Карбюратор вместо инжектора, и наоборот: плюсы и минусы обмена

Начнем с хорошего:

  • Экология. Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;
  • Владелец двигателя с инжектором забывает о мучительных (и что печально – регулярных) процедурах подстройки винтов холостого хода, промывке, и прочих «прелестях» карбюратора;
  • Снижается расход топлива;
  • Вы больше не зависите от температуры окружающего воздуха;
  • Переоборудование улучшает приемистость силовой установки, особенно на низах;
  • Снижается риск вибраций и детонации, что положительно влияет на ресурс мотора.
  • Первая, и самая главная проблема – финансы. Поставить инжектор (даже своими руками) — мероприятие затратное. Требуется масса дополнительных узлов и деталей;
  • Модернизация займет несколько дней (опять же, если работать одному). Все это время вы остаетесь без автомобиля;
  • Возможно, придется перейти на более высокооктановое топливо (с более высокой стоимостью). Хотя эта проблема компенсируется снижением расхода бензина;
  • Переделка карбюратора на инжектор является внесением изменений в конструкцию транспортного средства. То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.

В любом случае, это возможно. Существует множество примеров успешного (как технически, так и юридически) внедрения форсунок вместо карбюратора.

ГАЗ Газель АВЕГА › Бортжурнал › Запчасти. Переделываем карбюратор в инжектор змз 406

Список, что требуется для установки инжектора на карбюраторный двигатель:(С названиями могу ошибиться — фото вам в помощь)

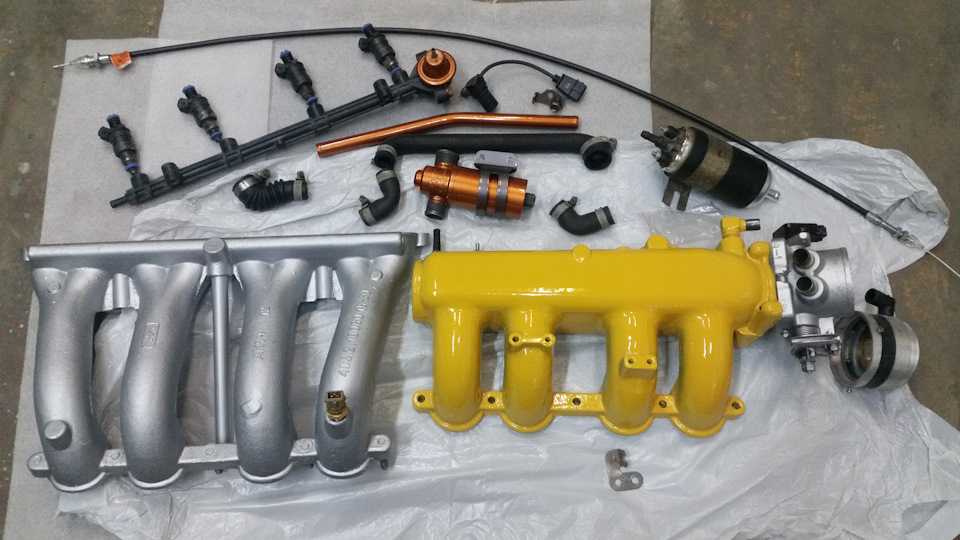

1 ФОТОТросик газовый (он длинее)Топливная рампаФорсункиДатчик распредвала и ометчик(на распредвал прикручивается)Патрубок на РХХтрубка и патрубки на нееРХХ и креплениеБензаносос взял BOSCHВпускной коллекторРесиверДроссельная заслонкаМиксер (для ГБО)Держатель тросика

2 ФОТОКрепление РХХ резинку вырезал, чтоб красиво было)

3 ФОТОЭБУ МИКАС 7.1 и проводка подкапотная (коса)2 предохранителя с проводами, для подключения приоодятся)ДМРВ нитяной и патрубки на негоВоздушный фильтр и корпус для негоКрепление воздушного фильтраКрепление для дополнительной помпыПатрубок для воздуханаПереходник проводки с Волги на Газель(схемы в интернете)Хомуты

ПрокладкиНа дроссельНа ресиверНа впускной коллектор

И взял прокладку на бензанасос чтоб вырезать заглушку из металла. В магазинах — НЕТ.

Наконец нашел б у переднюю малую крышку головки, чтобы не колхозить и не делать никакие заглушки.4 фото прилагаю

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Recommendations

Comments 19

Возьми навеску, мозги …лучше под ЗМЗ-40522 Микас7.1 пзу0000538 они без лямда зонда в прошивки(катик не нужен)…дросель стоковый без евро…вал один инжекторный(ставишь на выпуск…в такой комбинации когда вал на впуске стоит карб, а выпуск инж то тяга лучше ближе к средним оборотам )…бак свой оставь а насос не погружной поставь на раму…фильтр топливный…форсы лучше похожие под сименс(пузатые такие)…магистрали топлевные не снимай они как раз такие же как и на старых инжах…ну трос газа еще рампа с форсами…коса моторная(лучше новую…от газели с мотором змз-40522)…мозги лучше новые(проблем меньше впарывают на отя@бись мусор один, а новый с гарантией) впускной коллектор инжекторный… Вешай на свой двиг…там трогать голову не надо…на двиге надо произвести замену впускного коллектора вместо карбого на инж(даже шпильки менять не надо, все подходят)…поставить за места выпускного распредвала карбого на инжекторный(не забуть еще там на кончике распредвала флажок) …в головке блока выбить заглушку датчика распредвала и поставить туда датчик…выстовить фазы И самый главный ньюан при перестройке …собирай на свой блок(если это другой двиг то надо перерегестрировать, кто бы тебе не пел что не надо можешь ему плюнуть в лицо…все надо перерегестрировать и опять таки бу мотор если он со списанной тачки без доков то это стопроцентный висяк и потеря регистрации…инжектор когда поставиш на свой двиг ничего регистрировать не надо номерной агрегат сохранил целосность номер с доками совпадает + налоги остались такие, а не добавились)… Ууууууууффффффф вроде все описал…вроде датчиков не хватает…если что пиши поможем. УДАЧИ!????????????

прошше перекинуть с другого авто а так погугли или выложи что есть посоветуем что не хватает

Намного проще собрать на этот двиг, чем брать бу двиг и его еще перебирать

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

  • «Солекс», разработанный для «Волги» ГАЗ-31029;
  • ДААЗ 4178-1107010, предназначенный для автомобилей УАЗ;
  • «Озон» от ВАЗ-2107;
  • Weber.

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

Читать дальше: Газовые трубки для гбо

  • подгонка корпуса воздушного фильтра;
  • установка жиклеров (топливных и воздушных) другого сечения;
  • замена диффузоров и эмульсионных трубок;
  • регулировка распылителя ускорительного насоса.

В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

southern › Блог › Как я модернизировал двигатель ЗМЗ402

Первое, это качество сплавов, быстро изнашивающийся коленвал, выработка была заметна уже после 10 000 км пробега, так как пришлось вскрыть двигл из-за поломки колец.

Затем постоянно ломающиеся шпильки, слабые гнезда для свечей – очень легко сорвать резьбу. И вообще можно легко сорвать резьбу или поломать шпильку в любом месте на блоке или ГБЦ. Все это непоправимо и я просто опустил руки…

При пробеге 70 000 км Занялся модернизацией системы зажигания.

Выбор пал на систему зажигания от узбекской Нексии СОНС, как на самую простую – без лямбда зондов и распределителя зажигания с индукционным датчиком, с четырьмя катушками зажигания.

Убрав родной трамблер были установлены датчики положения коленвала, движения, МАР, температуры воздуха и охлаждающей жидкости. Вместо датчика положения дроссельной заслонки был подключен штатный переключатель ЭПХХ на карбе.

Самым сложным моментом оказалась откатка самой программы мозгов, над чем электрик колдовал почти месяц!

Результат — снижение расхода топлива до 12 л/100 км, легкий запуск двигла в холодное время года. Но динамика двигла стала очень плохой, провалы и дергания в момент нажатия на педаль акселератора. Стало ясно, что без датчика положения дроссельной заслонки не обойтись.

В результате был установлен через самодельный переходник блок дроссельной заслонки от Нексии с датчиками положения дроссельной заслонки и холостого хода. В просверленные отверстия в впускном коллекторе установлены инжекторы от 406 двигла. Система подачи топлива была установлена от мерседеса W124 с двиглом 102982, включая бензонасос, накопитель, фильтр, контроллер бензонасоса. Регулятор давления топлива от Нексии.

Возможно, не стоит ставить карбюратор на инжекторное авто

Если на вашем автомобиле установлена инжекторная система подачи топлива, значит, вы владеете более современным транспортом, а установка карбюратора отбросит вас на шаг назад в эволюции автомобилей. Конечно, в карбюраторной системе также есть свои преимущества, но они довольно зыбкие. Тем более, качество нынешнего бензина рассчитано именно на инжекторную подачу топлива. Давайте рассмотрим определенные минусы замены инжектора на карбюратор:

  • если вы решили произвести такой процесс, ваш автомобиль может начать потреблять больше бензина;
  • карбюратор рискует снизить мощность автомобиля на 5-7 процентов от изначального потенциала;
  • агрегат может быть настроен исключительно под прямой впрыск, часть топлива может вылетать в трубу;
  • придется отказаться от использования нормальных топливных фильтров, поставив дешевые бочонки под капот;
  • потратиться также придется немало — покупка карбюратора, а также других запчастей для реализации процесса затянет на большую сумму.

В плане обслуживания карбюраторы ничуть не дешевле и проще, чем инжекторы. Сегодня прочистка форсунок системы инжектора стоит недорого, так как на каждом СТО есть специальное оборудование для выполнения этих задач. Вы можете считать инжектор неэффективным, нежным и слишком непродуманным агрегатом в вашем автомобиле, но мировая автомобильная промышленность так не считает. Этот узел экономит топлива и позволяет несколько увеличить потенциал двигателя

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

  • Обладал хорошей динамикой и мощностью;
  • Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Инжектор вместо карба 406. — DRIVE2

,Всем привет .Запись, как понятно из названия будет интересна тем кто переделывает 4063 в 4062, ну или планирует переделать. С железом котороенадо поменять и так понятно?, а вот с электрикой что то у многих возникают вопросы, а вот на них ответы:

Восьми контактный разыем косы двигателя 4062.

Он же, но сфоткал чуть с боку чтобы было понятно как втыкается.( мало ли у кого то будут провода другого цвета)

1-Красный — плюс от силового блока предохранителей ( под капотом)2- Серый–плюс через предохранитель 10А.3-Розовый- Плюс после замка зажигания.

4- Фиолетовый– к бензонасосу ( реле уже есть в косе двигателя, поэтому просто кидаем на плюсовую клемму насоса, у меня правда еще реле стояла — для отключение насоса на трассе при езде на газу)

5- Коричневый– к разыему щитка приборов ХР-3. ( смотреть фото, коричневый провод)

6 и 7 синие — идут на разыем ХР-4 щитка приборов, смотреть фото -4 и 1. Верхний на 4 фото -в углу на 1 фото, второй рядом что на 1 что на 4 фото.

С одной разобрались, теперь вторая 4контактная.

4контактная колодка косы двигателя 4062

ОПЯТЬ С БОКУ ЧТОБ НАПРАВЛЕНИЕ БЫЛО ПОНЯТНО)

А это разыем который остается под капотом после отключения 4063 ( я их когда ставил себе -сохранил на всякий случай )

И получилось вот так.

1) серый– к синему 4 ( на колодке которая на 7 фото каждый разъем пронумерован )2) синий -к серому 1 (парадокс — поэтому все колодки и фоткал со всех сторон, может только на моей на заводе цвета перепутали, а может и у всех так))3)Зелёный — к зелёному 2

4) Коричневый — к коричневому 3

Всё стоит и даже можно завести, а генератор не работает? На 4062 возбуждение генератора идёт отдельно, а на 4063 в косе, поэтому и не работает .

Провод от генератора ( возбуждение) кидаем на этот разъем ( остался после отсоединения 4063) подсоединяем к оранжевому

Ну вот и всё.Кстати если кому интересно есть полный комплект для переделки с карба на инжектор, готов продать .

В комплект входит :

Коса с датчиками.

Мозги, датчик детонации, температурный в коллектор, дачик распредвала, модули зажигания, холостой ход, дроссель, дмрв, температурный двигателя. Ну в идеале ещё датчик коленвала надо, ненашол, с карба подходит.

Выпуск калектор, рампа с форсунками, воздушок с патрубками, крышка головки, трос газа, бензонасос, патрубок впуска- одного нет. Прокладки до кучи.

Ну ещё надо планку на распредвал, её нет.

Комп — просо нужная вещь.

Белый — температурный дачик — прикручивать на улице))). Серый- К линия- в 11 разъём диагностического. Синий на газовый редуктор.

Красный и синий — оба плюса один после замка, другой постоянный.

Остальное по разъёмами.

Всем удачи и добра.

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

  • Обладал хорошей динамикой и мощностью;
  • Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Достоинства и недостатки инжекторных силовых агрегатов

ЗМЗ 406 двигатель инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных положительных качеств инжекторов можно отметить отсутствие необходимости производить обязательные регулировки мотора. Система питания здесь не подвержена засорениям, жиклеры отсутствуют, топливо в точном количестве поступает непосредственно в цилиндры.

Основным недостатком двигателей инжекторного вида является отсутствие возможности самостоятельного восстановления рабочего режима. Судя по многочисленным отзывам, при возникновении поломок мотора в пути водитель не сможет отремонтировать его своими руками.

Это связано с тем, что функционирование всех систем силовых агрегатов инжекторного типа ведется под полным контролем электроники. Выход из строя хотя бы одного электронного датчика приведет к изменениям рабочих характеристик всего двигателя внутреннего сгорания.

Установка инжекторного двигателя

Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.

Установка электрического бензонасоса на мотор ЗМЗ 406

Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.

Комплектация электрического бензонасоса

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Холостой ход наконец стал ровным. Мотор шепчет, а не колбасится в конвульсиях, как на карбюраторе. Можно было купить новый карбюратор и добиться относительно хороших результатов — но зачем, когда установка инжектора обошлась незначительно дороже… а то и дешевле, если учесть запасной мотор с документами….

Для полного завершения эволюции теперь осталось установить распредвалы от инжекторного двигателя (у них выше подъем — значит резвости еще прибавится), установить датчик фазы (после замены распредвалов нужно выбить заглушку из ГБЦ) и перевести систему на Евро-2, установив датчик кислорода (это конечно необязательно — но нам нужно для экспериментов с ГБО).

Вот такая история… У нас все получилось, мы довольны и счастливы.

Двигатель ЗМЗ 406 впервые был установлен на автомобиль «Волга» в 1994 году в качестве опытного экземпляра, а разработан гораздо раньше. С тех пор у мотора было множество различных модификаций, он зарекомендовал себя как надежный силовой агрегат, обладающий отличными техническими характеристиками. Первые модели «Газели», которые пошли в серию с того же 1994 года, поначалу комплектовались хорошо проверенным мотором ЗМЗ 402.

Так выглядит установленный на Газель двигатель ЗМЗ 406

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Установка инжектора вместо карбюратора на газель 406

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Холостой ход наконец стал ровным. Мотор шепчет, а не колбасится в конвульсиях, как на карбюраторе. Можно было купить новый карбюратор и добиться относительно хороших результатов — но зачем, когда установка инжектора обошлась незначительно дороже… а то и дешевле, если учесть запасной мотор с документами….

Для полного завершения эволюции теперь осталось установить распредвалы от инжекторного двигателя (у них выше подъем — значит резвости еще прибавится), установить датчик фазы (после замены распредвалов нужно выбить заглушку из ГБЦ) и перевести систему на Евро-2, установив датчик кислорода (это конечно необязательно — но нам нужно для экспериментов с ГБО).

Вот такая история… У нас все получилось, мы довольны и счастливы.

Вот и свершилось, 3 месяца уже катаюсь на инжекторе. Не было бы счастья да несчастье помогло: Порвало ГРМ — притащили в сервис как потом понял рукожопый. Порвало конкретно так, по звуку легонько щелкнуло и все, а по факту лобовину размотало, срезало распредвалы, порвало пастели на голове. Звонят говорят голова под замену. Обидно капец как… я столько бабла вкинул 2 года назад в капиталку головы в Иркутске на отдыхе

Делать нечего ищу голову, ценник 10 -15 тыр и не важно карб. или инж

Да и лотерея еще та… микротрещины могут быть всякие, которые даже на опрессовке не выявить, только на горячую может лить. Раньше все подыскивал 3110 донора на переделку на инжектор, но ценник кусался, от 40 000 и выше, еще и гнилье всякое. А тут прям в руку объявление 30 тыр волгарь находу! только без мозгов. Купил мозг, не зная на тот момент их отличия по пленке и нитке. Волга на нитке, мозги пленка. Завелась но херово, купил другие мозги вроде за 2500, подошли как родные, все буквы и цифры совпали с родным блоком. Завел ее и полетел в гараж на ней, еще теплый двигатель раскидал и назавтра голова уже в сервисе, проводку сам женил, все просто до безобразия.

Ставим карбюратор солекс на газель с 406 двигатель

Карбюратор солекс производится ООО «Димитровградский завод автокомпонентов» по лицензии компании Solex, Франция. И этот карбюратор без проблем можно установить на газель с 406-ым двигателем. Общий вид карбюратора показан на рис. 1 внизу.


Рис. 1. Карбюратор Солекс.

За многие годы эксплуатации на автомобилях газель устройства типа солекс проявили себя как надежные, долговечные, удобные механизмы. В самых критических условиях, мороз -40 градусов, метель, вьюгу 406 двигатели заводятся после ночной стоянки на улице и несут круглосуточную вахту на всех автострадах России.

Карбюратор солекс на газели с 406-ым движком не подводит ни в условиях высокогорья с разреженным воздухом, ни в песках Средней Азии, ни на Крайнем Севере. Все системы карбюратора устойчиво функционируют как на обедненной, так и на сильно обогащенной смеси, при переливе топлива.

Настройки сильно зависят от уровня топлива в поплавковой камере и регулировке холостого хода. Первая регулировка требует много терпения. На заводе уровень топлива регулируется шаблоном с тестовым поплавком. В условиях гаража операция осуществляется с многократным вкручиванием и выкручиванием винта качества, а также подгибанием кромок поплавков.

Инструкция по регулировке карбюратора солекс на газели

Регулировка осуществляется подгибанием кромок поплавков. Перелив бензина необходимо сливать с поплавковых камер. После окончания регулировки необходимо завести мотор и наполнить камеры бензином до обозначенного уровня. Следующая регулировка относится к холостому ходу двигателя.

Прогреть двигатель до 90° и заглушить. Затянуть винт 11, показанный на рис. 1, до упора. Завести двигатель, подсос нужно убрать, а воздушную заслонку (рис. 1 номер на рисунке 4) открыть. Выкрутить винт качества смеси, добиться устойчивой работы двигателя при отпущенной педали акселератора. Обороты не должны превышать значение 1200 об/мин.

Закрутить винт, пока двигатель не начнет дергаться, работать с перебоями. Открутить на 1-2 оборота назад. Мотор стал работать, как часы. Более тонкие настройки производятся на свое усмотрение. По инструкции обороты двигателя должны быть в пределах 800-900 об/мин.

Как поставить инжектор на 402 двигатель?

В свое время единственно возможным механизмом формирования топливовоздушной смеси был карбюратор. Собственно, этот процесс и называется карбюрацией. Прибор постоянно совершенствовался, его производительность возрастала. На мощные спортивные моторы устанавливались два или даже четыре карбюратора. Однако у такого способа есть чисто физические пределы возможностей, к тому же конструкция имеет врожденные недостатки, от которых избавиться невозможно:

  • Зависимость от качества и чистоты топлива. Поскольку бензин всасывается воздушным потоком (до образования аэрозоли), диаметр отверстия влияет на качество смеси. Чем он меньше, тем более парообразное облако можно сделать. Соответственно, качество сгорания будет выше. Обратная сторона медали – маленькое отверстие жиклера увеличивает вероятность засорения;
  • Влияние температуры. Холодный бензин хуже испаряется, в поплавковую камеру поступает меньшее количество топлива. Это вызывает сложности с запуском двигателя при минусовых температурах;
  • Все регулировки механические. Точная настройка отнимает много времени и требует определенного уровня квалификации. На современных моделях устанавливается электромагнитный клапан холостого хода, но это не решает проблему принципиально.

Затем был изобретен механический инжектор, и все современные автомобили стали оснащаться новой системой формирования бензиновой смеси. У этого устройства куда более широкие горизонты развития: электромагнитные, пьезоэлектрические форсунки, совершенствование программ управления.

Владельцы старых авто часто задумываются об установке инжектора вместо карбюратора. Возможно ли это? Необходимо не только поменять сам модуль, надо модифицировать всю впускную систему мотора.

Источник

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

Этап 1 — Система топливоподачи.

Этап 2 — Электропроводка.

Этап 3 — Впускной тракт.

Этап 4 — Совместимость ЭБУ

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Холостой ход наконец стал ровным. Мотор шепчет, а не колбасится в конвульсиях, как на карбюраторе. Можно было купить новый карбюратор и добиться относительно хороших результатов — но зачем, когда установка инжектора  обошлась незначительно дороже… а то и дешевле, если учесть запасной мотор с документами….

Для полного завершения эволюции теперь осталось установить распредвалы от инжекторного двигателя (у них выше подъем — значит резвости еще прибавится), установить датчик фазы (после замены распредвалов нужно выбить заглушку из ГБЦ) и перевести систему на Евро-2, установив датчик кислорода (это конечно необязательно — но нам нужно для экспериментов с ГБО).

Вот такая история… У нас все получилось, мы довольны и счастливы.

Чего и Вам желаем)))

Преимущества конструкции инжекторного типа

Благодаря проведенным усовершенствованиям в конструкции двигателя, произошли ощутимые изменения в характеристиках обновленного силового агрегата:

  • Повышение мощности.
  • Увеличение крутящего момента.
  • Снижение расхода горючего.
  • Улучшение показателей токсичности выхлопных газов.

Технические характеристики инжекторного двигателя внутреннего сгорания (ДВС):

  1. Объем цилиндров равен 2,3 литра.
  2. Направление вращения коленчатого вала — вправо.
  3. Максимальная мощность, которую способен развить двигатель ЗМЗ 406 инжектор, равна 110 лошадиных сил.
  4. Марка потребляемого топлива — бензин 92.
  5. Топливо впрыскивается непосредственно в трубу.
  6. Смазочная система работает по принципу принудительного равномерного разбрызгивания масла под давлением на трущиеся поверхности рабочих деталей.

Установка инжекторного двигателя

Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.

Установка электрического бензонасоса на мотор ЗМЗ 406

Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.

Комплектация электрического бензонасоса

Что такое распредвал 406?

Каждый мотор особенный, и запчасти ему тоже нужны индивидуальные. Говоря о распредвале 406, имеется в виду распределительный вал, находящийся внутри ДВС 406

. Таким агрегатом укомплектованы автомобили марки ГАЗ – в основном ГАЗ-3110 «Волги» и ГАЗ-3302 «Газели». Эти автомобили отличаются «тяговитостью», легко справляются с перевозкой большой массы и являются мощными при небольшой скорости. Поэтому двигатель 406 известен своим надежным исполнением. Например, блок мотора выполнен из чугуна, как и его распредвал.

Двигатель 406 может быть выполнен в двух модификациях по типу системы подачи топлива. Изначально, еще в восьмидесятых годах, был сконструирован бензиновый мотор с карбюратором. В него устанавливали распредвалы с маркировкой 4061.1006015. Такой распределительный вал характеризуется двумя параметрами: фаза – 240, подъем клапана – 8 мм.

Эти характеристики распредвала обеспечивают отменную работу двигателя на низких оборотах, что важно для карбюраторных «тяговых» моделей Газ-3302 с разными агрегатами под капотом. Это могут быть моторы Заволжского Моторного Завода 406 серии:. Спустя 15 лет известный моторный завод создал улучшенную версию легендарного 406 мотора, в котором основным узлом системы питания является инжектор

С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала. Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора

Спустя 15 лет известный моторный завод создал улучшенную версию легендарного 406 мотора, в котором основным узлом системы питания является инжектор. С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала. Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора.

Этот распределительный вал вышел с маркировкой 406.1006015-10 и среди умельцев называется «инжекторным». Автомобили, в моторах которых стоит этот распредвал — инжекторные «Волги» с двигателями ЗМЗ-4062.10; ЗМЗ-4052.10; (Газель) ЗМЗ-40522.10; (УАЗ) ЗМЗ-409.10; ЗМЗ-40904.10.

То есть, этот распредвал подходит для серий моторов 406, 409 и 405, при условии, что они не карбюраторные, а с инжектором. Он придает мотору «резвость» на высоких оборотах, обеспечивая хороший разгон легкового автомобиля. Поскольку в четырехклапанных моторах находится два отдельных распредвала на впускные и выпускные клапаны, стоит понимать, что отличаются они между собой совсем незначительно – расположением штифта на конце вала, который можно переставить самостоятельно.

Наиболее востребованные дизельные силовые установки

Кроме бензиновых установок на автомобиле использовались и моторы, работающие на дизельном топливе. Многие покупатели отдавали предпочтение именно им по той причине, что они потребляли меньше топлива. Особенностью работы дизелей является отсутствие свечей зажигания и высоковольтных проводов. Связано это со спецификой работы мотора, в котором сгорание топливной смеси происходит за счёт давления.

Силовая установка ГАЗ 560

Двигатель ГАЗ начал выпускаться в 1998 году, по лицензии австрийской компании Steyr. Силовая установка пользовалась большой популярностью, поскольку имела ряд преимуществ: хорошо переносила топливо низкого качества, запускалась при минусовых температурах, мотор ГАЗ был резвый и экономный с высоким коэффициентом полезного действия.

Характеристики силовой установки ГАЗ 560

  • Расположение цилиндров/количество, шт. — в ряд/4;
  • Турбинный наддув — да;
  • Двигатель, объём, л — 2,1;
  • Поршень, диаметр, мм — 85;
  • Поршень, ход, мм — 94;
  • Степень сжатия — 20,5;
  • Обороты, максимуму — 4750;
  • Топливо, расход, л./100км — 11,5.

Основные неисправности силовой установки ГАЗ 560

Основная особенность — двигатели ГАЗ имели моноблочную конструкцию. У такой компоновки было ряд преимуществ: отсутствие прокладки головки блока, соответственно не требовалось менять её при перегреве мотора; нет возможности охлаждающей жидкости попасть в масло; головка блока цилиндров монолитна, соответственно не надо следить за стягивающими болтами.

Силовая установка Cummins 2.8 ISF

В 2010 году на Газель начали устанавливать новый двигатель, американской фирмы Cummins. Силовой агрегат собирался в Китае, качество сборки было на высоком уровне, и мотор показал неплохие технические показатели

Характеристики силовой установки Cummins 2.8 ISF

  • Расположение цилиндров/количество, шт. — в ряд/4;
  • Турбинный наддув — да;
  • Цилиндры, диаметр, мм — 94;
  • Поршень, ход, мм — 100;
  • Объём ДВС, л. — 2,78;
  • Мощность, л.с. — 120;
  • Масса, кг — 250.
  • Расход топлива л/100 км — 12,0.

Основные неисправности силовой установки Cummins 2.8 ISF

При несвоевременной замене воздушных фильтров, преждевременно выходили из строя поршневые кольца. Причина этому была грязь, проходящая во внутренний отсек цилиндров через фильтр.

  • Стук мотора. Причина: преждевременный износ шатунных вкладышей коленчатого вала. Деталь не выносила чрезмерных перегрузок, вследствие чего необходимо было ремонтировать ДВС.
  • Мотор перегревается. Причина: выход из строя муфты вязкости, или же попадание грязи в щель между радиатором охлаждения и промежуточным охладителем воздуха.
  • Стук двигателя. Причина: поломка турбокомпрессорной трубки слива масла, как следствие, утечка масла. Трубка ломается по причине вибрации.

Что касается вопроса, какое масло для газели лучше заливать? Производитель даёт чёткие рекомендации. Вязкость масла должна быть не менее 5W-40, 15W-40, менять его надо каждые 15000 км пробега. В холодное время предпочтение лучше отдать маслу 5W, в летнее 15W. При использовании топлива низкого качества менять масло надо чаще.

Преимущества

Надёжность, экономичность, мощность инжекторного агрегата значительно превосходят его карбюраторного аналога. Поэтому двигатель 406 Газель устанавливается на таких марках машины, где требуются более высокие эксплуатационные показатели:


Двигатель 406 Газель

  • Надёжность, бесперебойная работа обеспечиваются, благодаря особенностям конструкции – здесь нет жиклеров, поэтому ничего не забивается в системе питания.
  • Экономичность – весь процесс регулируется электроникой.
  • Благодаря своевременной подаче топлива нужного количества, инжекторный двигатель может развивать мощность до 130 л. с. (карбюраторный – до 100 л. с.).
  • Отсутствуют холостые обороты.
  • Значительно ниже выбросы вредных веществ.

Единственный минус – из-за электронной системы регулировки, при поломке во время пути самостоятельно не получится сделать ремонт. Но при бережной эксплуатации, заправке качественным топливом, своевременном прохождении ТО инжекторный двигатель не доставит больших проблем.

Резюме

Вот таким оригинальным способом можно заполучить не только рабочие детали, требуемые для переделки авто на газ, но и удешевить работу путем продажи ненужных деталей и узлов.

Теперь что касается подключения косы управления двигателем.

подключал вот по такой схеме:

f-a.d-cd.net/9616228s-960.jpg всего надо подключить три провода — от замка зажигания — два силовых провода( постоянный и предохранитель)

Читать также: База гаи по номерам авто бесплатно

остается 3 провода два провода( + и -) из колодки идут на чек в приборку один на бензонасос ЭБУ повесил с правой стороны торпеды

Место для лампы Check выбрал не использованное окно в приборной панели

Воздушный фильтр закрепил на лонжерон двумя самодельными крепениями

ну и общий вид мотора на законном месте

Карбюратор вместо инжектора, и наоборот: плюсы и минусы обмена

Начнем с хорошего:

  • Экология. Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;
  • Владелец двигателя с инжектором забывает о мучительных (и что печально – регулярных) процедурах подстройки винтов холостого хода, промывке, и прочих «прелестях» карбюратора;
  • Снижается расход топлива;
  • Вы больше не зависите от температуры окружающего воздуха;
  • Переоборудование улучшает приемистость силовой установки, особенно на низах;
  • Снижается риск вибраций и детонации, что положительно влияет на ресурс мотора.
  • Первая, и самая главная проблема – финансы. Поставить инжектор (даже своими руками) — мероприятие затратное. Требуется масса дополнительных узлов и деталей;
  • Модернизация займет несколько дней (опять же, если работать одному). Все это время вы остаетесь без автомобиля;
  • Возможно, придется перейти на более высокооктановое топливо (с более высокой стоимостью). Хотя эта проблема компенсируется снижением расхода бензина;
  • Переделка карбюратора на инжектор является внесением изменений в конструкцию транспортного средства. То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.

В любом случае, это возможно. Существует множество примеров успешного (как технически, так и юридически) внедрения форсунок вместо карбюратора.

ГАЗ Газель АВЕГА › Бортжурнал › Запчасти. Переделываем карбюратор в инжектор змз 406

Список, что требуется для установки инжектора на карбюраторный двигатель:(С названиями могу ошибиться — фото вам в помощь)

1 ФОТОТросик газовый (он длинее)Топливная рампаФорсункиДатчик распредвала и ометчик(на распредвал прикручивается)Патрубок на РХХтрубка и патрубки на нееРХХ и креплениеБензаносос взял BOSCHВпускной коллекторРесиверДроссельная заслонкаМиксер (для ГБО)Держатель тросика

2 ФОТОКрепление РХХ резинку вырезал, чтоб красиво было)

3 ФОТОЭБУ МИКАС 7.1 и проводка подкапотная (коса)2 предохранителя с проводами, для подключения приоодятся)ДМРВ нитяной и патрубки на негоВоздушный фильтр и корпус для негоКрепление воздушного фильтраКрепление для дополнительной помпыПатрубок для воздуханаПереходник проводки с Волги на Газель(схемы в интернете)Хомуты

ПрокладкиНа дроссельНа ресиверНа впускной коллектор

И взял прокладку на бензанасос чтоб вырезать заглушку из металла. В магазинах — НЕТ.

Наконец нашел б у переднюю малую крышку головки, чтобы не колхозить и не делать никакие заглушки.4 фото прилагаю

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Recommendations

Comments 19

Возьми навеску, мозги …лучше под ЗМЗ-40522 Микас7.1 пзу0000538 они без лямда зонда в прошивки(катик не нужен)…дросель стоковый без евро…вал один инжекторный(ставишь на выпуск…в такой комбинации когда вал на впуске стоит карб, а выпуск инж то тяга лучше ближе к средним оборотам )…бак свой оставь а насос не погружной поставь на раму…фильтр топливный…форсы лучше похожие под сименс(пузатые такие)…магистрали топлевные не снимай они как раз такие же как и на старых инжах…ну трос газа еще рампа с форсами…коса моторная(лучше новую…от газели с мотором змз-40522)…мозги лучше новые(проблем меньше впарывают на отя@бись мусор один, а новый с гарантией) впускной коллектор инжекторный… Вешай на свой двиг…там трогать голову не надо…на двиге надо произвести замену впускного коллектора вместо карбого на инж(даже шпильки менять не надо, все подходят)…поставить за места выпускного распредвала карбого на инжекторный(не забуть еще там на кончике распредвала флажок) …в головке блока выбить заглушку датчика распредвала и поставить туда датчик…выстовить фазы И самый главный ньюан при перестройке …собирай на свой блок(если это другой двиг то надо перерегестрировать, кто бы тебе не пел что не надо можешь ему плюнуть в лицо…все надо перерегестрировать и опять таки бу мотор если он со списанной тачки без доков то это стопроцентный висяк и потеря регистрации…инжектор когда поставиш на свой двиг ничего регистрировать не надо номерной агрегат сохранил целосность номер с доками совпадает + налоги остались такие, а не добавились)… Ууууууууффффффф вроде все описал…вроде датчиков не хватает…если что пиши поможем. УДАЧИ!????????????

прошше перекинуть с другого авто а так погугли или выложи что есть посоветуем что не хватает

Намного проще собрать на этот двиг, чем брать бу двиг и его еще перебирать

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

  • «Солекс», разработанный для «Волги» ГАЗ-31029;
  • ДААЗ 4178-1107010, предназначенный для автомобилей УАЗ;
  • «Озон» от ВАЗ-2107;
  • Weber.

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

Читать дальше: Газовые трубки для гбо

  • подгонка корпуса воздушного фильтра;
  • установка жиклеров (топливных и воздушных) другого сечения;
  • замена диффузоров и эмульсионных трубок;
  • регулировка распылителя ускорительного насоса.

В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

southern › Блог › Как я модернизировал двигатель ЗМЗ402

Первое, это качество сплавов, быстро изнашивающийся коленвал, выработка была заметна уже после 10 000 км пробега, так как пришлось вскрыть двигл из-за поломки колец.

Затем постоянно ломающиеся шпильки, слабые гнезда для свечей – очень легко сорвать резьбу. И вообще можно легко сорвать резьбу или поломать шпильку в любом месте на блоке или ГБЦ. Все это непоправимо и я просто опустил руки…

При пробеге 70 000 км Занялся модернизацией системы зажигания.

Выбор пал на систему зажигания от узбекской Нексии СОНС, как на самую простую – без лямбда зондов и распределителя зажигания с индукционным датчиком, с четырьмя катушками зажигания.

Убрав родной трамблер были установлены датчики положения коленвала, движения, МАР, температуры воздуха и охлаждающей жидкости. Вместо датчика положения дроссельной заслонки был подключен штатный переключатель ЭПХХ на карбе.

Самым сложным моментом оказалась откатка самой программы мозгов, над чем электрик колдовал почти месяц!

Результат — снижение расхода топлива до 12 л/100 км, легкий запуск двигла в холодное время года. Но динамика двигла стала очень плохой, провалы и дергания в момент нажатия на педаль акселератора. Стало ясно, что без датчика положения дроссельной заслонки не обойтись.

В результате был установлен через самодельный переходник блок дроссельной заслонки от Нексии с датчиками положения дроссельной заслонки и холостого хода. В просверленные отверстия в впускном коллекторе установлены инжекторы от 406 двигла. Система подачи топлива была установлена от мерседеса W124 с двиглом 102982, включая бензонасос, накопитель, фильтр, контроллер бензонасоса. Регулятор давления топлива от Нексии.

Возможно, не стоит ставить карбюратор на инжекторное авто

Если на вашем автомобиле установлена инжекторная система подачи топлива, значит, вы владеете более современным транспортом, а установка карбюратора отбросит вас на шаг назад в эволюции автомобилей. Конечно, в карбюраторной системе также есть свои преимущества, но они довольно зыбкие. Тем более, качество нынешнего бензина рассчитано именно на инжекторную подачу топлива. Давайте рассмотрим определенные минусы замены инжектора на карбюратор:

  • если вы решили произвести такой процесс, ваш автомобиль может начать потреблять больше бензина;
  • карбюратор рискует снизить мощность автомобиля на 5-7 процентов от изначального потенциала;
  • агрегат может быть настроен исключительно под прямой впрыск, часть топлива может вылетать в трубу;
  • придется отказаться от использования нормальных топливных фильтров, поставив дешевые бочонки под капот;
  • потратиться также придется немало — покупка карбюратора, а также других запчастей для реализации процесса затянет на большую сумму.

В плане обслуживания карбюраторы ничуть не дешевле и проще, чем инжекторы. Сегодня прочистка форсунок системы инжектора стоит недорого, так как на каждом СТО есть специальное оборудование для выполнения этих задач. Вы можете считать инжектор неэффективным, нежным и слишком непродуманным агрегатом в вашем автомобиле, но мировая автомобильная промышленность так не считает. Этот узел экономит топлива и позволяет несколько увеличить потенциал двигателя

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

  • Обладал хорошей динамикой и мощностью;
  • Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Инжектор вместо карба 406. — DRIVE2

,Всем привет .Запись, как понятно из названия будет интересна тем кто переделывает 4063 в 4062, ну или планирует переделать. С железом котороенадо поменять и так понятно?, а вот с электрикой что то у многих возникают вопросы, а вот на них ответы:

Восьми контактный разыем косы двигателя 4062.

Он же, но сфоткал чуть с боку чтобы было понятно как втыкается.( мало ли у кого то будут провода другого цвета)

1-Красный — плюс от силового блока предохранителей ( под капотом)2- Серый–плюс через предохранитель 10А.3-Розовый- Плюс после замка зажигания.

4- Фиолетовый– к бензонасосу ( реле уже есть в косе двигателя, поэтому просто кидаем на плюсовую клемму насоса, у меня правда еще реле стояла — для отключение насоса на трассе при езде на газу)

5- Коричневый– к разыему щитка приборов ХР-3. ( смотреть фото, коричневый провод)

6 и 7 синие — идут на разыем ХР-4 щитка приборов, смотреть фото -4 и 1. Верхний на 4 фото -в углу на 1 фото, второй рядом что на 1 что на 4 фото.

С одной разобрались, теперь вторая 4контактная.

4контактная колодка косы двигателя 4062

ОПЯТЬ С БОКУ ЧТОБ НАПРАВЛЕНИЕ БЫЛО ПОНЯТНО)

А это разыем который остается под капотом после отключения 4063 ( я их когда ставил себе -сохранил на всякий случай )

И получилось вот так.

1) серый– к синему 4 ( на колодке которая на 7 фото каждый разъем пронумерован )2) синий -к серому 1 (парадокс — поэтому все колодки и фоткал со всех сторон, может только на моей на заводе цвета перепутали, а может и у всех так))3)Зелёный — к зелёному 2

4) Коричневый — к коричневому 3

Всё стоит и даже можно завести, а генератор не работает? На 4062 возбуждение генератора идёт отдельно, а на 4063 в косе, поэтому и не работает .

Провод от генератора ( возбуждение) кидаем на этот разъем ( остался после отсоединения 4063) подсоединяем к оранжевому

Ну вот и всё.Кстати если кому интересно есть полный комплект для переделки с карба на инжектор, готов продать .

В комплект входит :

Коса с датчиками.

Мозги, датчик детонации, температурный в коллектор, дачик распредвала, модули зажигания, холостой ход, дроссель, дмрв, температурный двигателя. Ну в идеале ещё датчик коленвала надо, ненашол, с карба подходит.

Выпуск калектор, рампа с форсунками, воздушок с патрубками, крышка головки, трос газа, бензонасос, патрубок впуска- одного нет. Прокладки до кучи.

Ну ещё надо планку на распредвал, её нет.

Комп — просо нужная вещь.

Белый — температурный дачик — прикручивать на улице))). Серый- К линия- в 11 разъём диагностического. Синий на газовый редуктор.

Красный и синий — оба плюса один после замка, другой постоянный.

Остальное по разъёмами.

Всем удачи и добра.

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

  • Обладал хорошей динамикой и мощностью;
  • Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Достоинства и недостатки инжекторных силовых агрегатов

ЗМЗ 406 двигатель инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных положительных качеств инжекторов можно отметить отсутствие необходимости производить обязательные регулировки мотора. Система питания здесь не подвержена засорениям, жиклеры отсутствуют, топливо в точном количестве поступает непосредственно в цилиндры.

Основным недостатком двигателей инжекторного вида является отсутствие возможности самостоятельного восстановления рабочего режима. Судя по многочисленным отзывам, при возникновении поломок мотора в пути водитель не сможет отремонтировать его своими руками.

Это связано с тем, что функционирование всех систем силовых агрегатов инжекторного типа ведется под полным контролем электроники. Выход из строя хотя бы одного электронного датчика приведет к изменениям рабочих характеристик всего двигателя внутреннего сгорания.

Установка инжекторного двигателя

Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.

Установка электрического бензонасоса на мотор ЗМЗ 406

Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.

Комплектация электрического бензонасоса

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Холостой ход наконец стал ровным. Мотор шепчет, а не колбасится в конвульсиях, как на карбюраторе. Можно было купить новый карбюратор и добиться относительно хороших результатов — но зачем, когда установка инжектора обошлась незначительно дороже… а то и дешевле, если учесть запасной мотор с документами….

Для полного завершения эволюции теперь осталось установить распредвалы от инжекторного двигателя (у них выше подъем — значит резвости еще прибавится), установить датчик фазы (после замены распредвалов нужно выбить заглушку из ГБЦ) и перевести систему на Евро-2, установив датчик кислорода (это конечно необязательно — но нам нужно для экспериментов с ГБО).

Вот такая история… У нас все получилось, мы довольны и счастливы.

Двигатель ЗМЗ 406 впервые был установлен на автомобиль «Волга» в 1994 году в качестве опытного экземпляра, а разработан гораздо раньше. С тех пор у мотора было множество различных модификаций, он зарекомендовал себя как надежный силовой агрегат, обладающий отличными техническими характеристиками. Первые модели «Газели», которые пошли в серию с того же 1994 года, поначалу комплектовались хорошо проверенным мотором ЗМЗ 402.

Так выглядит установленный на Газель двигатель ЗМЗ 406

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
