Зарубежный насос

Импортные устройства имеют некоторые преимущества перед отечественными. Одно из них – это вес. К примеру, устройство от компании Bosch отличается низким весом, поэтому оно может быть свободно закреплено прямо на шлангах. Разница в конструкции в том, что «Газельская» помпа – сальниковая. На высоких скоростях она создает в системе повышенное давление и протекает. Импортное устройство, напротив, имеет безсальниковую конструкцию, а электромотор никак не связан с насосом.

Что касается производительности, то предпочтительнее приобретать импортный дополнительный насос печки «Газель». Описание его показывает, что он превосходит по качеству и мощности отечественный аналог. Параметры его такие же, как и в отечественном варианте. Устройство питается от 12 V, а размер патрубка составляет 18 мм.

Что касается отзывов о работе этой дополнительной помпы, то те, кто модернизировал таким образом отопление в «Газели», остались довольны. В суровые русские зимы в кабине машины стало тепло и уютно.

Модернизация

Популярный на отечественном пространстве автомобиль «Газель», установка радиатора отопления на который своими силами не представляет особой сложности, можно модернизировать именно в этой части. Ниже описан процесс усовершенствования рассматриваемого узла.

По причине определенных конструктивных недостатков отопительных систем авто «Газель» не слишком греет, зимой в нем бывает холодно, особенно при езде на открытой местности. Это происходит из-за того, что в центральных воздуховодах постоянно циркулирует холодный воздух. Бывалые водители часто в морозы отделывают их скотчем или ветошью. На самом деле, можно сделать так, чтобы тепло не только уходило, но и прибывало.

Для этого потребуется установить в стандартную печь добавочный радиаторный элемент на входе. Снимается торпеда, отсоединяются все шланги и тросики, демонтируется основной радиатор и на части поступления воздуха устанавливается дополнительный аналог. Например, можно использовать радиатор от печки ВАЗ. Максимум, что потребуется, обрезать штуцеры.

Как определить неисправность?

При появлении неисправностей в работе оборудования в первую очередь нужно проверить целостность предохранительных устройств. Если в схеме проводки происходит замыкание или скачок напряжения, предохранительные элементы первые выходят из строя, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неполадки следует осуществлять при помощи тестера — мультиметра.

Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, то это не значит, что проверку можно завершать, поскольку замыкание может произойти одновременной в нескольких цепях (автор видео — Denis Legostaev).

Если в проводке авто с карбюраторным или инжекторным двигателем произошло короткое замыкание, то нужно заняться диагностикой состояния цепей. Разумеется, если все предохранители оказались целыми. Перед диагностикой следует отключить массу, непосредственно для проверки понадобится тестер или контрольная лампочка. При использовании лампы один из ее контактов следует подключить к цоколю, а другой — к центральному контакту.

Сама проверка происходит так:

• сначала ключ в замке зажигания следует выставить в положение I;
• затем к контактам в гнездах предохранителей нужно по очередь подключить щупы тестера или лампы;
• в том случае, если лампа не горит, это свидетельствует о том, что на проверяемом участке цепи нет замыканий, если же она загорается, то замыкание было обнаружено.

Еще один немаловажный момент — это диагностика целостности электроцепей. В данном случае принцип поиска довольно простой — для диагностики вам потребуется тот же тестер (подойдет вольтметр или омметр) либо лампа с проводами. Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием.

Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки. Причем как показывает практика, в жгутах провода очень редко повреждаются.

Еще одна поломка в электроцепи — это плохой контакт в местах соединений, поиск такой неисправности лучше всего осуществлять с использованием тестера — вольтметра.

Есть два метода диагностики:

1. Один щуп тестера следует подключить к кузову автомобиля, а второй к выводу соединения, измерение напряжения осуществляется в двух сторон. Учтите, что при этом падение напряжения должно составить не больше 0.5 вольт.
2. Следующий метод — подключите один проводок с контактом на одном конце штекера, а второй — к контакту на другой стороне данного штекера. В том случае, если тестер покажет более 0.5 вольт, это говорит о том, что контакты на штекере следует прочистить (автор видео — канал МЗС TV).

Сообщества › ГАЗ Волга › Блог › Переделка системы охлаждения ЗМЗ-шных двигателей (402, 406, 405 и так далее)

Читать еще:  Нива плохо заводится на горячую инжектор

Вот система охлаждения ЗМЗ-406, 405 и тд. (у 402 и аналогов почти идентичная)

Если предыдущую картинку немного упростить, что бы было более понятен принцип работы, то получаем:

Помпа 12 закачивает ОЖ (охлаждающую жидкость) в блок цилиндров. Оттуда она выходит двумя путями1) через отопитель салона 3 (отбор происходит в дальней части блока около 4-ого цилиндра) и после поступает опять в помпу через её нижний заборник.2) Через головку блока в передней части двигателя и через термостат поступает в верхний заборник помпы.

Там же установлен термостат 4, который отправляет поток ОЖ или сразу в помпу (если жидкость холодная) или же через радиатор (если горячая). После радиатора поток поступает опять же в нижний заборник помпы.

Иногда, как и в нашем случае) отбор на отопитель делают не от 4-ого цилиндра в блока. а от торца головки блока (это улучшает циркуляции жидкости в блока). Ведь рабочая температура в двигателе — это как средняя температура по госпиталю, где она существенно ниже, а где то и зашкаливает. (понятие локального перегрева).

При эксплуатации в холодное время года с работающим отопителем данная схема работает как нужно, жидкость циркулирует по блоку, самое удалённое место в блоке охлаждается как за счёт различного диаметра отверстий в прокладке головки блока под проход ОЖ, так и за счёт забора ОЖ в отопитель (забор из Головки предпочтительней) и хорошей циркуляции.

А что происходит летом? Вы или вручную закрываете кран отопителя или же как в соболе это делает электрокран отопителя

И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…

Состав системы охлаждения Газели

Любая система охлаждения двигателя состоит из определённых компонентов, каждый из которых выполняет свою функцию. Так, чтобы понять с чего состоит вся структура системы и предназначение узлов, не достаточно посмотреть на схему. Рассмотрим, все детали, а также их характеристики.

Радиатор

Радиатор является одной из незаменимых частей системы охлаждения. Именно в этом элементе происходит охлаждение охлаждающей жидкости, которая циркулирует по системе. На Газели зачастую устанавливается радиатор алюминиевой конструкции, в котором в три ряда идут трубки.

Он имеет входное и выходное отверстие, где в первое входит горячая «охлаждайка», а со второго выходит остывшая жидкость. Охлаждение происходит за счёт встречного потока ветра, который проходит сквозь деталь.

Электровентилятор

На помощь радиатору, если он не справляется, приходит вентилятор охлаждения, который срабатывает автоматически, когда температура жидкости в системе доходит до 105 градусов. При этом, вентилятор достаточно быстро и эффективно охлаждает соты радиатора, а когда температура упала, он выключается.

Включение и выключение данного узла проводится при помощи датчика температуры охлаждающей жидкости и электронного блока управления двигателем, который регулирует все процессы работы мотора.

Термостат

Термостат — один из элементов, который знакомый почти всем автомобилистам. Элемент помогает прогревать двигатель, а также охлаждать его. Как известно у автомобильных двигателей существует два круга охлаждения, каждый из которых выполняет свою функцию. Так, если термостат закрыт, то жидкость циркулирует по малому кругу без участия радиатора.

Обычно, эта система необходима для быстрого и эффективного прогрева силового агрегата. Когда термостат открывается (при 65-70 градусах), то ОЖ начинает циркулировать через радиатор, что позволяет ей не перегреваться.

Датчик температуры

Датчик температуры — единственная электрическая часть системы охлаждения двигателя, которая считывая данные о температуре системы, отправляет их в электронный блок управления двигателем. Впоследствии «мозги» на основе полученных данных принимают решение о включении вентилятора охлаждения или нет.

Стоит отметить, что неисправность данного датчика, обычно, приносит много проблем владельцам силового агрегата, поскольку на основании данных температуры регулируется не только включение электровентилятора, но и расход топлива, а также работа вспомогательных систем.

Расширительный бачок

Расширительный бачок — пластиковая ёмкость, которая располагается выше остальных элементов системы охлаждения и показывает уровень «охлаждайки» в моторе. Кроме этого, в него выдавливается лишнее количество жидкости с системы.

Пробка расширительного бачка

Очень важным элементом охлаждения является — пробка расширительного бачка, поскольку именно через неё будет выдавливать горячую или кипящую ОЖ в случае перегрева силового агрегата. Также служит клапаном, который показывает наличие проблем в системе охлаждения.

Водяной насос

Один из самых важных элементов мотора — водяной насос или просто помпа. Этот узел обеспечивает циркуляцию ОЖ по всей системе. Чем быстрее работает помпа, тем быстрее происходит охлаждение движка.

Привод помпы производится при помощи ремня генератора, который приводится в действие от шкива коленчатого вала. На двигателях Газель 405 установленный современный водяной насос, не разборной, поэтому, при выходе со строя — элемент меняется в сборе.

Патрубки

На 405 моторах установлены патрубки, которые соединяют узлы системы между собой и обеспечивают циркуляцию жидкости. Родные патрубки — резиновые и при воздействии перепада температур зачастую расходятся, поэтому многие автолюбители стараются заменить их — на силиконовые, которые не дешёвые.

Радиатор печки

Использование радиатора печки — сезонное явление. Конечно, если смотреть со стороны охлаждения двигателя, то отопитель поглощает достаточное количество вырабатываемого тепла. Но, этот узел используется только в зимний период. При поломке термостата и электровентилятора печку используют, как дополнительный узел охлаждения, но в летнее время года это создаёт значительный дискомфорт.

Как поменять термостат

В то же время устройство терморегуляции не должно находиться постоянно в открытом состоянии иначе мотору будет сложно набрать рабочую температуру. Это чревато большим расходом топлива и недостатком мощности. В холод проблема будет усугублять эксплуатацию двигателя ГАЗ.

От правильной работы регулирующего устройства зависит циркуляция жидкости в системе охлаждения. Если устройство не будет давать возможность антифризу двигаться по большому кругу охлаждения, который включает радиатор, то это приведёт к быстрому перегреву мотора и выходу его из строя.

Чтобы заменить термостат обязательно потребуется сливать охлаждающую жидкость, поэтому следует ей запостись. Кроме того, потребуются плоскогубцы или отвёртка, чтобы ослабить клеммы датчиков и патрубков, в зависимости от их фиксации. Ключ на 12 понадобится для болтов крепления устройства. При замене устройства возможны некоторые недочёты, которые при ежедневной эксплуатации автомобиля могут вылиться в неприятную неожиданность, вплоть до утечки охлаждающей жидкости. Чтобы этого не произошло следует учитывать следующие нюансы:

• прилегающие поверхности должны быть очищены от грязи; • при замене устройства нужно заменить уплотнительное кольцо;

• термостат должен быть правильно сориентирован;

• болты креплений должны быть туго затянуты;

• необходимо проверить прочность соединений шлангов;

• после установки нужно дать двигателю поработать на холостом ходу, чтобы убедиться в надёжности соединений. Процесс замены:

1. Слить охлаждающую жидкость.

2. Ослабить крепления и вынуть 2 шланга из патрубков устройства.

3. потребуется снять крышку.

4. Чтобы снять корпус понадобится отсоединить все клеммы датчиков системы охлаждения и вывернуть два болта. 5. Термостат 406-го двигателя вынимается из корпуса и меняется. Установка назад производится в обратном порядке.

Составных частей устройства немного и его конструкция не отличается сложностью, поэтому процесс замены не должен вызвать трудностей. Для наглядности процесса замены представлено видео:

Ремонт основных узлов

Ремонт деталей и всей системы охлаждения двигателя можно найти в мануалах по ремонту ЗМЗ 405. Самыми частыми поломками системы становятся — водяной насос и термостат. Замена помпы проводится достаточно просто:

Сливаем охлаждающую жидкость.
Демонтируется приводной ремень.
Откручиваются болты крепления водяного насоса.
Демонтируется старая помпа и устанавливается новый насос

Важно не забыть установить прокладку.
Устанавливаем ремень на посадочное место.
Заливаем ОЖ в систему.. Замена термостата проводится по аналогии с помпой, только сам элемент расположен в корпусе, который состоит из двух элементов

Чтобы поменять необходимо всего лишь слить жидкость и отсоединить патрубок. Затем снимаем крышку и меняем непосредственно термостат

Замена термостата проводится по аналогии с помпой, только сам элемент расположен в корпусе, который состоит из двух элементов. Чтобы поменять необходимо всего лишь слить жидкость и отсоединить патрубок. Затем снимаем крышку и меняем непосредственно термостат.

Замена крана печки газель бизнес

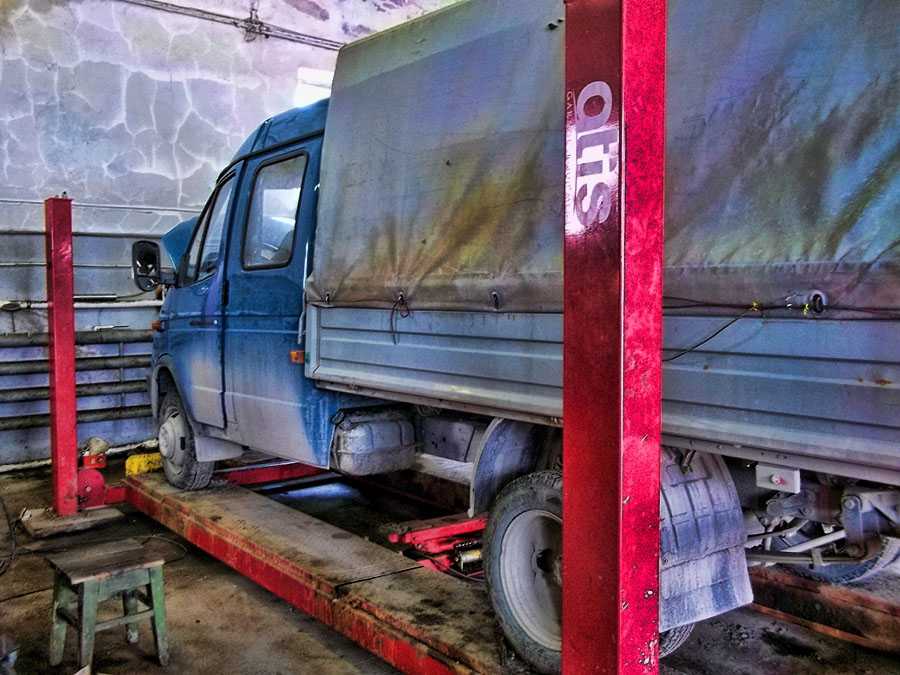

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 – неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 – неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

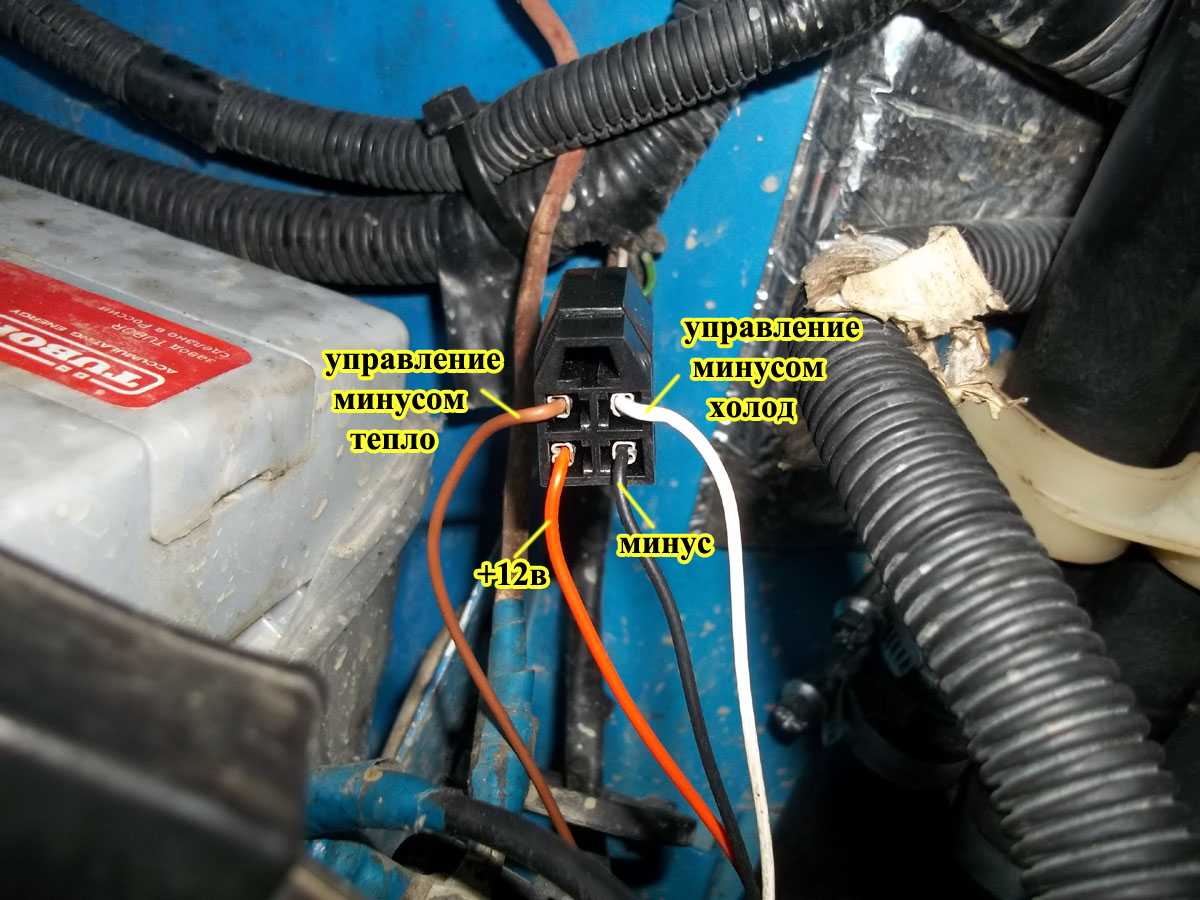

Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) – тепло, белый крана (зелёный проводки разъёма) – холод.

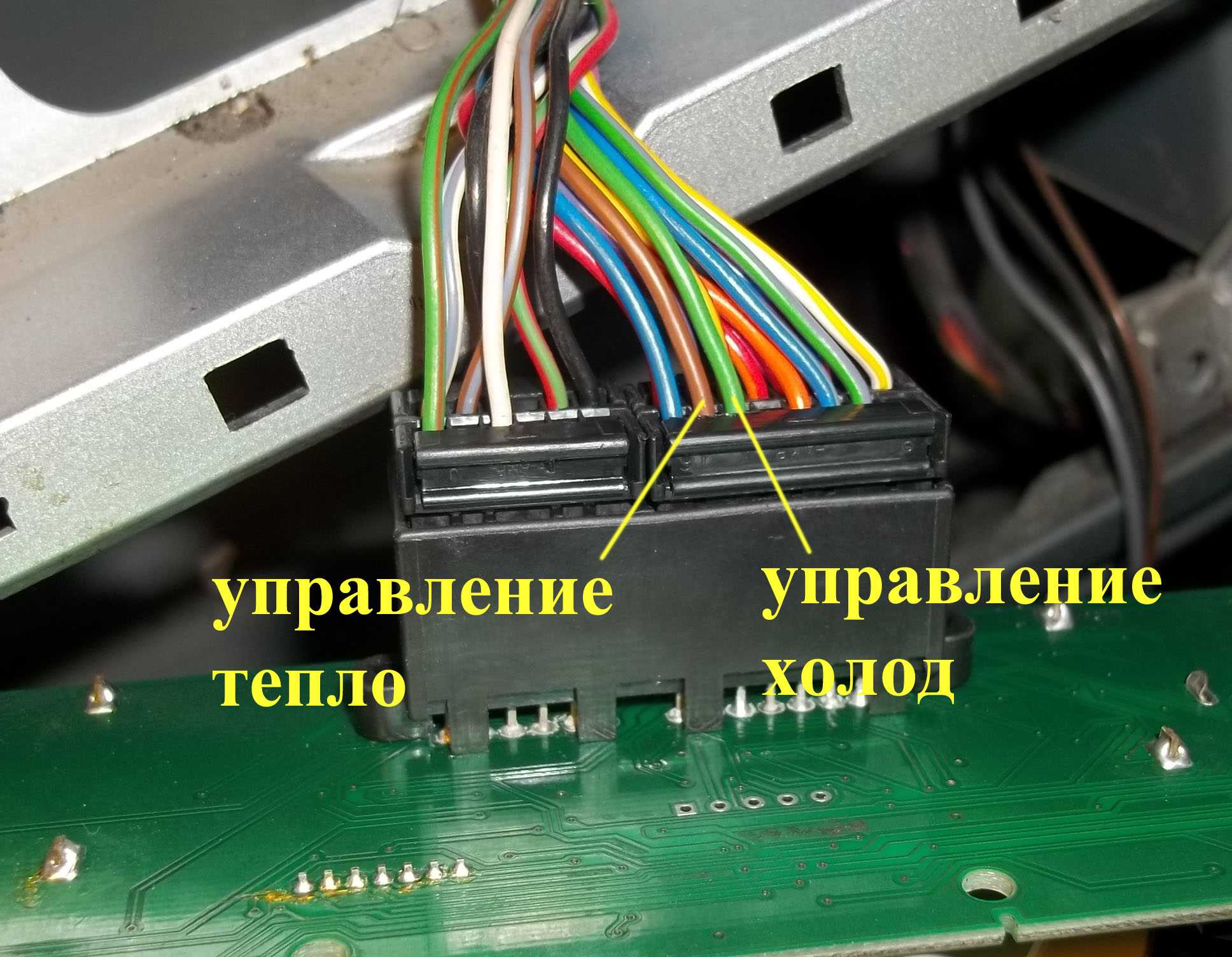

Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.

Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления – это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.

При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.

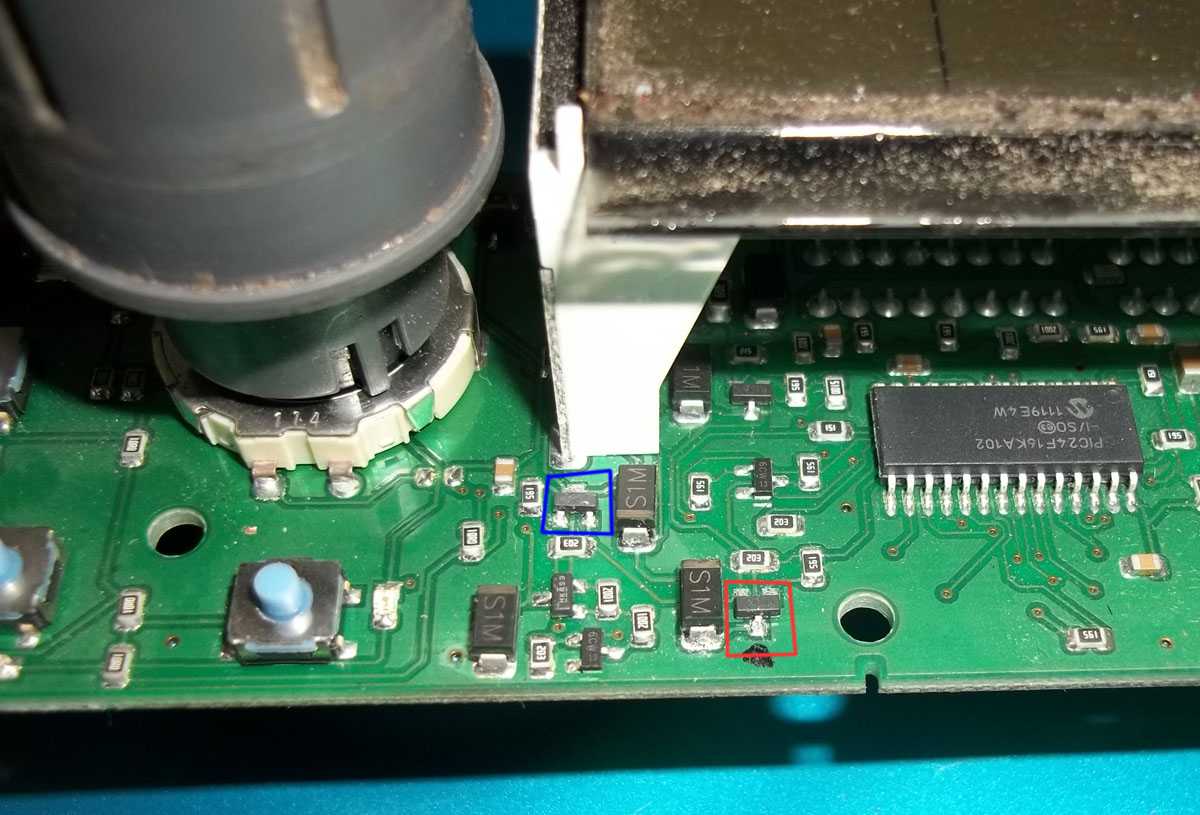

Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением

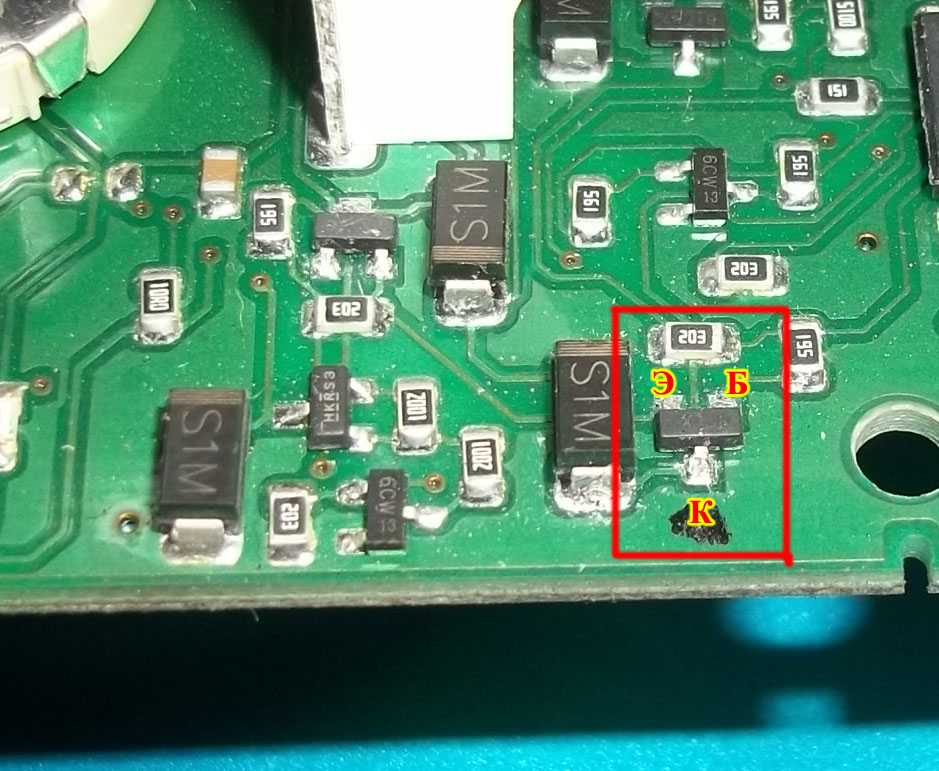

В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.

В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.

Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.

После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть

Дата добавления: 2016-03-16

Автор статьи: Александр Дмитриев (AlastaR)

Снимаем кран отопителя, если появилась течь охладительной жидкости.

Электронасос дополнительного отопителя снимаем для подхода к крану во время замены, и при неисправности самого насоса.

Особенности конструкции

Изначально в двигатель ЗМЗ 405 вошли следующие перспективные технические для 2000 года решения:

• распределенный впрыск внутрь каналов ГБЦ;
• рядная схема двигателя с двумя валами ГРМ для 4 клапанов в каждом цилиндре;
• закрытая схема вентиляции с вакуумом внутри картера;
• обновленное навесное в виде двухклапанного термостата, терморезестивного датчика ОЖ, индукционного синхронизатора, датчика Холла и магниторезестивного дроссельного модуля;

Конструкция блока цилиндров

ГБЦ ЗМЗ 405 Шатуны кованные, вкладыши подшипников коленвала сталеалюминиевые, демпферный шкив обрезиненный для гашения вредных вибраций.

Плюсы и минусы

При замене радиаторного блока автомобиля «Газель» следует учитывать условия использования автомобиля и климатические особенности региона. Медные модели имеют более высокую стоимость, однако они устойчивее к разрывам и коррозии. Кроме того, быстро нагреваются и хорошо держат температуру

Алюминиевые вариации подойдут для умеренного климата, где нет резких перепадов температур. В условиях сурового климата лучше использовать модифицированную модель с дополнительным радиатором и помпой.

Для самостоятельной замены рассматриваемого узла нужно запастись набором отверток, ключей, пассатижами, новыми хомутами, фомкой или небольшим ломиком.

Сборочные детали системы охлаждения двигателя ЗМЗ-406

Система охлаждения ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 18) – жидкостная, закрытая, с принудительной циркуляцией.

Рис.18. Схема системы охлаждения двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 – сливной краник блока цилиндров; 2 – радиатор отопителя; 3 – краник отопителя; 4 – двигатель; 5 – дроссельный патрубок; 6 – термостат; 7 – датчик указателя температуры охлаждающей жидкости; 8 – датчик сигнализатора перегрева охлаждающей жидкости; 9 – электровентилятор; 10 – радиатор, 11 – пробка расширительного бачка; 12 – расширительный бачок; 13 – сливной краник радиатора; 14 – датчик включения электровентилятора; 15 – водяной насос

Система охлаждения состоит из водяной рубашки в блоке и головке цилиндров двигателя, водяного насоса, термостата, радиатора, расширительного бачка,электровентилятора, сливных краников, датчиков температуры охлаждающей жидкости, перегрева охлаждающей жидкости и включения электровентилятора, пробки расширительного бачка,

В систему также включен радиатор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отопителя кабины.

Поддержание правильного температурного режима двигателя оказывает решающее влияние на износ деталей двигателя и экономичность его работы.

Оптимальная температура охлаждающей жидкости 80-90°С поддерживается при помощи термостата, действующего автоматически, и электровентилятора, включаемого отдатчика через реле управления электровентилятором при достижении температуры охлаждающей жидкости 92°С.

Электровентилятор включен до тех пор, пока температура охлаждающей жидкости не упадет до 87°С. В холодное время года для поддержания оптимальной температуры охлаждающей жидкости используется также чехол, устанавливаемый на облицовку радиатора.

Для контроля температуры охлаждающей жидкости в комбинации приборов ЗМЗ-406 имеется указатель температуры, датчик которого ввернут в корпус термостата.

Кроме того, в комбинации приборов имеется сигнальная лампа, загорающаяся при повышении температуры жидкости до 104-109°С.

Датчик сигнальной лампы также ввернут в корпус термостата. При загорании лампы следует немедленно остановить двигатель, установить и устранить причину перегрева.

Термостат ЗМЗ-406

Термостат двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 19) с твердым наполнителем, двухклапанный, типа ТС 107-01 расположен в корпусе, установленном на выходном отверстии головки цилиндров, и соединен шлангами с водяным насосом и радиатором.

Рис.19. Принцип действия термостата ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

A – термостат закрыт; Б – термостат открыт

Основной клапан термостата ЗМЗ-406 начинает открываться при температуре охлаждающей жидкости 78-82°С. При температуре 94°С он полностью открыт.

При закрытом основном клапане жидкость в системе охлаждения двигателя ЗМЗ-406 циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя.

При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.

Сколько масла входит в задний мост газели

ЗЫ если кому нужна — продается за 150, в меру гнилая по кабине, рама без проблем, агрегаты все перебранные(двигатель 50ткм назад, коробка и мост новые 70тем назад, тормоза и рулевая 30ткм назад)

Год	Двигатель	Тип	Цвет	Срок эксплуатации	Рекомендуемые производители
2004	для всех	G12	красный	5 лет	MOTUL Ultra, MOTUL Ultra, G-Energy
2005	для всех	G12+	красный	5 лет	Chevron, AWM, G-Energy, Лукойл Ультра, GlasElf
2006	для всех	G12+	красный	5 лет	Chevron, G-Energy, Freecor
2007	для всех	G12+	красный	5 лет	Havoline, MOTUL Ultra, Лукойл Ультра, GlasElf
2008	для всех	G12+	красный	5 лет	Havoline, AWM, G-Energy
2009	для всех	G12+	красный	5 лет	Havoline, MOTUL Ultra, Freecor, AWM
2010	для всех	G12+	красный	5 лет	Havoline, AWM, G-Energy, Freecor

Для дизельных и бензиновых двигателей параметры будут — одинаковыми!

При покупке необходимо знать оттенок — Цвет и Тип антифриза, допустимый для года выпуска вашей Газель. Производителя выберите на свое усмотрение. Не забывайте — у каждого типа жидкости свой срок эксплуатации.

Ремонт

После проведённой диагностики и установления точной причины неисправности можно приступать к ремонту. Замена радиатора печки в Газели бизнес стала проще, чем в предыдущих версиях. Ее возможно осуществить своими силами за небольшое количество времени. Для замены нам потребуется:

1. Слить ОЖ из системы охлаждения двигателя.
2. Открутить и снять нижнюю панель на центральной консоли.
3. Достать нижний бардачок с пассажирской стороны.
4. Открутить хомуты на патрубках и снять их (в них будут остатки ОЖ, нужно принять меры, чтобы избежать протекания жидкости в салон автомобиля).
5. Открутить пластиковую накладку, которая крепится тремя болтами на 8.
6. Теперь можно достать сам радиатор со своего места (доставать нужно аккуратно, чтобы не повредить уплотнитель).
7. Ставим уплотнитель на новый радиатор и собираем всё в обратной последовательности.
8. После сборки заливаем ОЖ, заводим и внимательно осматриваем все стыки и соединения на предмет протечки ОЖ.
9. Если протечек не обнаружено, ставим на место пластиковую нижнюю часть панели и бардачок.

Данная работа не занимает большого количества времени и не требует огромного опыта в ремонте автомобилей. Произвести ремонт можно как самому, так и с привлечением специалистов. Соблюдая вышеперечисленные рекомендации, можно качественно продиагностировать причину поломки, после чего замена радиатора отопителя не составит особого труда.

Зимой, печка автомобиля играет ключевую роль, она снабжает теплом салон автомобиля, тем самым обеспечивает комфортной температурой воздуха водителя и пассажиров. Печка в нашей стране играет неотъемлемую роль в автомобиле. В зимнее время от нее зависит не только приятная температура в салоне, но и безопасность, поскольку без нее у нас запотевают окна или покрываются инеем. Поломка печки зимой это, безусловно, неприятная проблема, которую надо решить в ближайшее время. Итак, рассмотрим конструкцию основного отопителя автомобиля газель.

Основной отопитель: 1 — скоба; 2, 4 — рычаги оси заслонок; 3 — кронштейн крепления оболочек тяг привода; 5 — фиксатор; 6, 7, 17 — оболочки тросовых тяг; 8, 9 — рейки привода заслонок; 10 — защитный кожух; 11 — корпус ОВУ; 12 — крышка вентилятора; 13 — уплотнение; 14 — разъем электропривода; 15 — винт; 16 — электровентилятор; 17 — две скобы крепления фланца электровентилятора; 18 — тяга; 19 — радиатор отопления; 20 — прокладка; 21 — крышка; 22 — кран; 23 — шланг

Чаще всего, мы на лето, закрываем кран (поз. 22) что б теплый воздух самотеком не попадал в салон. С наступлением холодов забываем его включить и наша печка не пускает тепло в салон. В таком случае просто его открываем и наслаждаемся теплом.

Одна из самых распространенных проблем, когда печка работает, но перестает подавать теплый воздух, это проблема с тросом, тяга ослабляется или вовсе пропадает. Нужно подтянуть трос (поз. 19) что б при полном открытии, трос полностью открывал заслонку и при полном закрытии, закрывал ее. Если такая операция не помогла, тогда, проверяем входной и выходной патрубки, если входной патрубок теплее выходного, тогда можно делать вывод, что у вас забился радиатор печи, его необходимо снять и прочистить

Так почему закипала Газель?

Кто бы знал? Оказывается, во входящем патрубке системы отопления (идущем на радиатор печки), в салоне автомобиля (под панелью приборов), предусмотрено наличие небольшого, прям совсем маленького (который хрен заметишь, пока не залезешь) краника.

Работает сие чудо инженерной мысли (без сарказма, на самом деле штуковина хорошая) по типу крана маевского. Немного приоткрыл винтик, воздух стравило и закрутил. Все! Вы, понимаете, все!

Вот эта вот блядская маленькая штуковина, как раз и предназначена для стравливания воздуха в самой верхней точке системы охлаждения.

Собрали. Залили новый антифриз. Шатаем. Проблем нет. Все.
