Порядок проведения самодиагностики

Это функция доступна, если климат контроль на Камри 40 оснащён блоком с ЖК дисплеем. На более старых версиях блоков диагностику можно провести только с помощью автомобильного сканера, подключившись к штатному разъёму, расположенному неподалёку от рулевой колонки.


Порядок проведения самодиагностики

Пробуем провести самодиагностику систем климата в авто, необходимо выполнить следующие действия:

  1. Заглушить двигатель, выключить зажигание.
  2. Одновременно нажать на панели управления климатом клавишу Auto и кнопку, активирующую внутреннюю циркуляцию воздуха.
  3. Удерживая кнопки, включить зажигание. При этом начнут моргать все индикаторы, расположенные на дисплее пульта, что указывает на запуск процесса самодиагностики.
  4. После проверки индикации и диагностики датчиков, на дисплее, в месте, где в штатном режиме отображается температура, отобразится код ошибки.
  5. При возникновении 2 и более ошибок они отображаются попеременно, начиная с наименьшего кода.

Климат контроль на Тойота Камри оснащён немалым количеством электроприводов, проверить работоспособность которых можно при переходе в режим самодиагностики. Для этого нужно:

Запустить процесс самодиагностики системы как указано выше, затем нажать на клавишу, активирующую циркуляцию воздуха внутри салона

Важно: диагностика должна выполняться на полностью прогретом ДВС.
При проверке будет попеременно, с задержкой в 1 секунду, включаться различные режимы работы вентилятора и открываться/закрываться заслонки.
Увеличить интервал изменения режимов можно с помощью нажатия кнопки обдува лобового стекла.
Для выхода из режима проверки приводов, реле и вентилятора нужно нажать на кнопку AUTO — при этом блок управления перейдёт в режим проверки датчиков.

Поиск проблем

Самостоятельная диагностика климат контроля может потребоваться, если устройство выходит из строя и нарушается нормальный уровень комфорта в салоне автомобиля.

Основными источниками проблем выступают:

  • датчики;
  • вентилятор;
  • компрессор.

Не всегда можно визуально определить наличие неисправностей. Для простой проверки иногда требуется полностью разбирать систему. Если поломка будет скрываться не там, водителя ждёт серьёзное разочарование, ведь ему пришлось проделать такую работу напрасно.

Чтобы зря не разбирать салон, в современных системах на автомобилях предусмотрели функцию самодиагностики климат контроля. Автопроизводители устанавливают на машины примерно одинаковые устройства, что упрощает их установку при сборке автомобиля, дальнейший ремонт и обслуживание.

Между автомобильными системами климатического контроля могут присутствовать некоторые различия. Но в основном это касается мощности и дизайна. Принцип работы у них одинаковый.

Перед тем как проверять климат контроль в машинах, обязательно ознакомьтесь с руководством по эксплуатации конкретно вашего авто. Производитель даёт рекомендации по обслуживанию и ремонту, инструкции по включению режима самодиагностики на конкретном климатическом оборудовании.

Проверка сканером

Некоторые проверяют климатический контроль с помощью подключаемого диагностического сканера. В этом случае у работы следующая последовательность:

  • отключите зажигание автомобиля;
  • подключите внешний сканер для проверки;
  • отыщите кнопку рециркуляции и противоположную ей клавишу (справа или слева в углу);
  • одновременно нажмите на клавишу с настройками зажигания, не запуская мотор.

После этого сканер начнёт считывать данные, и на экране появятся записи о старте диагностики. Устройство автоматически проверит его и выдаст ошибки в виде цифровых кодов.

Но внешние сканеры не всегда дают точную информацию. Плюс современные климатические системы позволяют без участия наружных тестеров запустить режим самодиагностики и проверить всё за считанные минуты.

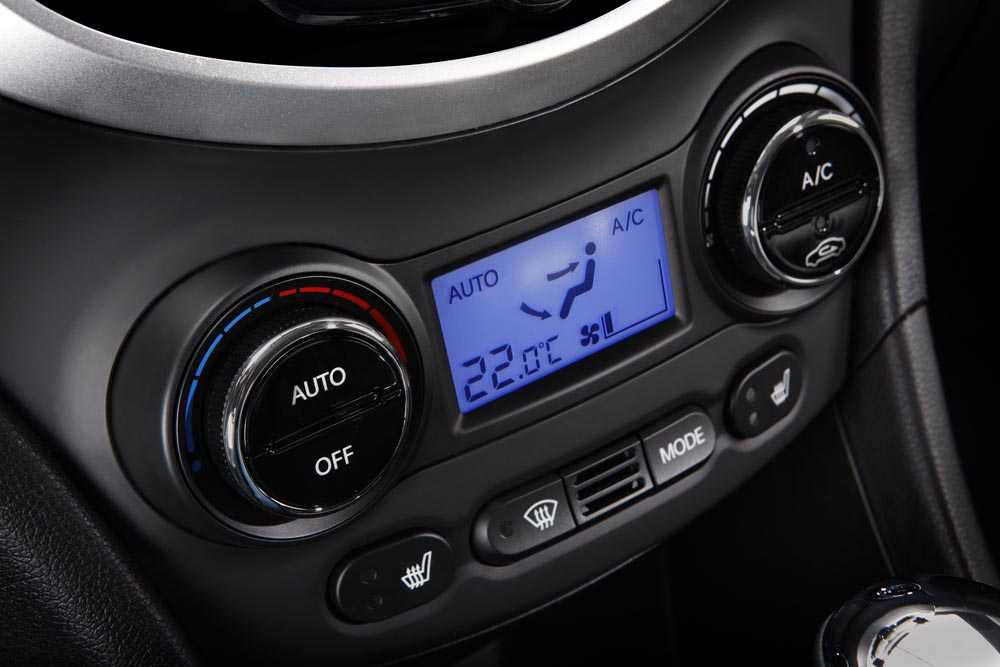

Проверка без сканера

Инструкции по самодиагностике могут несколько отличаться. Но принципиальной разницы обычно нет. Потому предлагаем посмотреть на процедуру запуска диагностики на примере климат контролей, устанавливаемых на автомобили Toyota.

Если вы хотите проверить текущее состояние оборудования, тогда действуйте в следующей последовательности:

  • отключите зажигание;
  • зажмите кнопку Auto и кнопку для выбора режима забора воздуха (внутренний или внешний) и включите мотор;
  • индикаторы панели должны засветиться 4 раза, а интервал между ними будет 1 секунда;
  • для выхода из диагностического режима нажимается кнопка Off;
  • когда индикаторы проверятся, начнётся диагностика состояния датчиков климат контроля;
  • чтобы проверить приводы, зажмите клавишу выбора режима забора воздуха;
  • проверку приводов следует проводить, когда двигатель прогрелся;
  • чтобы замедлить режим проверки, нажмите на клавишу для включения обогрева лобового стекла;
  • с секундным интервалом начнут включаться приводы от заслонок, реле и вентилятор системы;
  • чтобы перейти на режим диагностики, нажмите на клавишу Auto;
  • результат проведённой проверки вы увидите на экране, где отображается температура;
  • если на дисплее показываются 2 кода или больше, индикацию проводят с меньшего значения;
  • для завершения процедуры нажмите на Off.

Если вам удалось устранить все неисправности, о которых сообщает система по результатам проведённой самодиагностики, не забудьте очистить память. Для этого нужно нажать кнопки для включения обогрева заднего и переднего стекла. Делается это одновременно.

Хотя многие автовладельцы советуют делать иначе. Для включения режима проверки климатического оборудования на неисправности выключают зажигание, зажимают кнопку Auto и клавишу включения наружной циркуляции (стрелочка нарисована снаружи салона). Не отпуская этих кнопок, нужно завести автомобиль, повернув ключ в замке зажигания.

Экран начнёт мигать, что означает проведение диагностики. Когда проверка закончится, на экране появятся соответствующие цифровые значения. В этих кодах зашифрованы ошибки, с помощью которых можно понять, о каких неисправностях идёт речь.

Если вы увидели на экране два нуля, то никаких проблем с климат контролем нет.

Замена блока управления климатом

Если сломался регулятор климат контроля на Камри sv20, то с помощью его замены можно одновременно решить 2 задачи — увеличить функциональность работы климатической системы авто и улучшить интерьер. Дело в том, что по габаритам климат от 30 полностью аналогичен «двадцатке». Существует незначительная разница в распайке проводов, но рабочих схем подключения блока климата от другой модели авто более чем достаточно.

Аналогичным образом можно ответить и на вопрос, как сделать климат контроль на Камри Америка — достаточно заменить неисправный блок на европейский. Но стоит учитывать, что при проведении самодиагностики могут возникать ошибки, так как американские модели авто оснащены дополнительными датчиками.

Коды и распространённые ошибки

Разные производители могут использовать свои кодовые обозначения. Потому при появлении на дисплее после самодиагностики цифровых значений, сверяться нужно с вашим руководством по эксплуатации.

У кого-то коды идентичные, потому на машинах разных автопроизводителей одна цифра будет означать идентичную неисправность. Чтобы убедиться в соответствии значений ошибкам, можете опираться на официальные руководства.

Чаще всего при самодиагностике климатического оборудования водители сталкиваются со следующими проблемами:

  • замыкание в электрической цепи;
  • нарушения работы или полный выход из строя температурных датчиков;
  • сбои в настройках отопительной или охладительной системы;
  • поломка электродвигателя;
  • неисправность заслонок и вентилятора;
  • выход из строя компрессора;
  • снижение уровня охлаждающей жидкости;
  • поломка привода заслонки и пр.

Иногда результатом самодиагностики может стать информация о неисправностях датчика солнечного света или температуры воздуха. Не всегда это соответствует действительности.

Подобное происходит, если температура внутри салона слишком низкая, поскольку вы проводите работы зимой в условиях холода, или машина закрыта в гараже и используемого освещения недостаточно.

Климатические системы на автомобилях работают по одинаковому принципу. Но их конструкция и программная начинка разные. Это несколько усложняет поиск универсальной инструкции при отсутствии официального руководства по эксплуатации конкретно для вашего автомобиля.

Если вы никогда не занимались самодиагностикой климат контроля на машине и не обладаете достаточным опытом для проведения подобных работ, лучше обратиться в специализированный автосервис. Мастера располагают нужными навыками и оборудованием, которые позволяют быстро проверить систему на работоспособность, обнаружить неисправности и предложить пути их решения.

Необязательно доверять сам ремонт специалистам. При желании и возможностях исправить поломки можно своими руками. Та же замена датчика не вызывает проблем и проводится за несколько минут. Но серьёзные поломки стоит доверить квалифицированным мастерам.

Климатический контроль является полезным и эффективным устройством для любого автомобиля. При желании систему можно установить на машины, где она не предусмотрена изначально. Она обеспечивает высокий уровень комфорта в салоне, но минимизирует необходимость в регулировании режимов работы оборудования, в отличие от обычного кондиционера.

Подписывайтесь, оставляйте комментарии и делитесь собственным опытом в проведении процедур самодиагностики. Не забывайте рассказывать о нас своим друзьям!

Как проводится диагностика?

Чаще всего выходят из строя датчики, которые являются достаточно уязвимыми элементами, а потому требуют регулярной проверки. Кроме того, может сломаться вентилятор или компрессор кондиционера. Независимо от причины, результат будет один: дискомфорт из-за слишком высокой/низкой температуры, отсутствие обзора из-за запотевания стёкол, поступление в салон загрязнённого воздуха. Для того, чтобы выявить источник проблемы, наши мастера проверяют её диагностическим сканером. Последний подключают после выключения зажигания машины и запускают считывание данных.

В этом случае диагностика климат-контроля «Тойота» основана на получении кодов ошибок, зафиксированных её электронным модулем управления. Расшифровав их правильно, можно получить необходимые данные. Кроме того, можно запустить режим, при котором система самостоятельно проверит состояние датчиков, приводов заслонок, реле, вентилятора с выведением данных на монитор. Цена услуги зависит от её сложности и объёма.

Узнавайте наши базовые тарифы в прайс-листе или уточняйте цифры у операторов нашей информационной линии: +7 (495) 308‑94‑57.

Коды неисправностей электронных систем TOYOTA

——————————————————————————— Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании. 12 — Датчик положения коленчатого вала (P0335) 13 — Датчик положения коленчатого вала (P0335, P1335) 14 — Система зажигания, катушка №1 (P1300) и №4 (P1315) 15 — Система зажигания, катушка №2 (P1305) и №3 (P1310) 16 — Система управления АКПП 18 — Система VVT-i — фазы (P1346) 19 — Датчик положения педали акселератора (P1120) 19 — Датчик положения педали акселератора (P1121) 21 — Кислородный датчик (P0135) 22 — Датчик температуры охлаждающей жидкости (P0115) 24 — Датчик температуры воздуха на впуске (P0110) 25 — Кислородный датчик — сигнал бедной смеси (P0171) 27 — Кислородный датчик №2 31 — Датчик абсолютного давления (P0105, P0106) 34 — Система турбонаддува 35 — Датчик давления турбонаддува 36 — Датчик CPS (P1105) 39 — Система VVT-i (P1656) 41 — Датчик положения дроссельной заслонки (P0120, P0121) 42 — Датчик скорости автомобиля (P0500) 43 — Сигнал стартера 47 — Датчик положения дополнительной дроссельной заслонки 49 — Датчик давления топлива (D-4) (P0190, P0191) 51 — Состояние выключателей 52 — Датчик детонации (P0325) 53 — Сигнал детонации 55 — Датчик детонации №2 58 — Привод SCV (D-4) (P1415, P1416, P1653) 59 — Сигнал VVT-i (P1349) 71 — Система EGR (P0401, P0403) 78 — ТНВД (D-4) 89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633) 92 — Форсунка холодного пуска (D-4) (P1210) 97 — Форсунки (D-4) (P1215)

Коды неисправностей дизельных двигателей (Toyota)

——————————————————————————— 12 — Датчик положения коленчатого вала 13 — Датчик частоты вращения 14 — Клапан регулировки угла опережения впрыска 15 — Сервопривод дроссельной заслонки 17 — Сигнал блока управления 18 — Электромагнитный перепускной клапан 19 — Датчик положения педали акселератора 22 — Датчик температуры охлаждающей жидкости 24 — Датчик температуры воздуха на впуске 32 — Корректирующие резисторы 35 — Датчик давления наддува 39 — Датчик температуры топлива 42 — Датчик скорости автомобиля 96 — Датчик положения клапана EGR

Коды неисправностей АКПП (Toyota)

——————————————————————————— Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит). 11 — Норма 37 — Датчик частоты вращения входного вала АКПП (Р1705) 38 — Датчик температуры рабочей жидкости АКПП 42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500) 44 — Датчик скорости (или датчик частоты вращения заднего выходного вала) 46 — Соленоид управления давлением гидроаккумулятора (Р1765) 61 — Датчик скорости (или датчик частоты вращения переднего выходного вала) 62 — Соленоид №1 (Р0753) 63 — Соленоид №2 (Р0758) 64 — Соленоид муфты блокировки гидротрансформатора (Р0773) 67 — Датчик частоты вращения входного вала АКПП 68 — Соленоид управления муфтой блокировки гидротрансформатора 73 — Соленоид муфты блокировки межосевого дифференциала

Замена блока управления климатом

Если сломался регулятор климат контроля на Камри sv20, то с помощью его замены можно одновременно решить 2 задачи — увеличить функциональность работы климатической системы авто и улучшить интерьер. Дело в том, что по габаритам климат от 30 полностью аналогичен «двадцатке». Существует незначительная разница в распайке проводов, но рабочих схем подключения блока климата от другой модели авто более чем достаточно.

Аналогичным образом можно ответить и на вопрос, как сделать климат контроль на Камри Америка — достаточно заменить неисправный блок на европейский. Но стоит учитывать, что при проведении самодиагностики могут возникать ошибки, так как американские модели авто оснащены дополнительными датчиками.

Самодиагностика климат-контроля для Toyota Camry ACV40.

Процесс:

1. Заглушите двигатель. 2. Одновременно нажмите и держите на климат-контроле кнопки “AUTO” и “Внутренняя циркуляция воздуха”. 3. Включите зажигание. После проверки индикаторов автоматически начнется диагностика датчиков. 4. Результат диагностики датчиков отображается в окне отображения установленной температуры. При наличии 2 и более кодов индикация начинается с наименьшего. 5. Для проведения диагностики приводов нажмите кнопку “Внутренняя циркуляция воздуха”. Проверка приводов должна осуществляться на прогретом моторе. Для замедления проверки нажмите кнопку обогрева переднего стекла. С интервалами в 1 сек. будут срабатывать приводы заслонок, вентилятор и реле. Для перехода в режим диагностики датчиков, нажмите “AUTO”. 6. Для завершения диагностики нажать кнопку “OFF”.Очистка памяти: После устранения неисправностей произведите очистку памяти: во время диагностики датчиков нажмите одновременно кнопки “Обогрев переднего стекла” (FRONT) и “Обогрев заднего стекла” (REAR).

Вот, что нужно нажать, чтобы продиагностировать!

Коды ошибок:00 — Ошибок нет11 — Датчик температуры воздуха в салоне*12 — Датчик температуры окружающей среды*13 — Датчик температуры испарителя*14 — Датчик температуры охлаждающей жидкости*21 — Датчик солнечного света (со стороны пассажира)*22 — Датчик блокировки компрессора**23 — Датчик давления (хладагента).***24 — Датчик солнечного света (со стороны водителя)*31 — Датчик положения заслонки воздушной смеси (со стороны пассажира)*32 — Датчик положения заслонки воздухазаборника*33 — Air Outlet Damper Position Sensor Circuit41 — Сервопривод заслонки воздушной смеси (со стороны пассажира)*42 — Сервопривод заслонки воздухозаборника*43 — Air Outlet Damper Control Servo Motor Circuit46 — Сервопривод заслонки воздушной смеси (со стороны водителя)51 — Compressor Solenoid Circuit62 — Датчик влажности воздуха (нет в Camry)71 — A/C Inverter High Voltage Power Resource System Malfunction72 — A/C Inverter High Voltage Output System Malfunction73 — A/C Inverter Start-up Signal System Malfunction75 — A/C Inverter Cooling / Heating System Malfunction76 — A/C Inverter Load System Malfunction77 — A/C Inverter Low Voltage Power Resource System Malfunction97 — BUS IC Communication Malfunction98 — Communication Malfunction (A/C Inverter Local)99 — Multiplex Communication CircuitПримечание:*: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем.**: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем; Повреждён или не отрегулирован ремень привода компрессора; Неисправен датчик электромагнитной муфты компрессора; Неисправен компрессор системы кондиционирования (или блокировка компрессора); Неисправен блок управления двигателем (ECM).***: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем; Неисправен компрессор (или блокировка компрессора); Утечка, отсутствие хладагента или неправильное(меньше или больше нормы) давление в системе. Коды 21 и 24 могут выскакивать если диагностика проводится в тёмном помещении или тёмное время суток. Из-за потери связи с панелью приборов, код 71 не может быть на ней отображён. Что такое “блокировка компрессора” — многим непонятен этот пункт. Принцип верной работы прост. Если компрессор ВЫКЛючен, то ремень привода вспомогательных агрегатов вращает только его шкив. Если компрессор нужно ВКЛючить, то срабатывает электромагнитная муфта (компрессор блокируется со шкивом и начинает вращаться). Мозг получает сигнал от датчика (подобного датчику ABS), что компрессор включён и вращается. Далее этот датчик передает в ECM импульсы, количество которых равно числу оборотов двигателя.Если соотношение между частотами вращения компрессора и коленчатого вала двигателя на 20% или более отклоняется от величины, характерной для нормального режима работы, ECM выключает компрессор системы кондиционирования, а индикатор начинает мигать с периодом ~1 с. Данные о рабочем состоянии компрессора передаются ECM в блок управления системой кондиционирования через мультиплексную систему передачи данных (шины CAN и BEAN).

Другие дополнения из этого отзыва

Код 31 — 3 вспышки, пауза, 1 вспышка Датчик МАР абсолютно го давления во впускном коллекторе Обрыв или короткое замыкание в электрической цепи датчика МАР. Код 32 — 3 вспышки, пауза, 2 вспышки. Измеритель потока воздуха двигатель V6.

Измеритель потока воздуха или электрическая цепь измерителя потока воздуха. Код 41 — 4 вспышки, пауза, 1 вспышка Датчик положения дроссельной заслонки Обрыв или короткое замыкание в электрической цепи датчика положения дроссель ной заслонки. Датчик положения дроссельной заслонки или электрическая цепь датчика положения дроссельной заслонки.

Toyota Camry 2006, 184 л. с. — электрика и электроника

Датчик скорости автомобиля или электрическая цепь датчика скорости автомобиля. Переключатель кондиционера или электрическая цепь переключате ля. Блокиратор стартера кондицио нер.

Поиск проблем

Самостоятельная диагностика климат контроля может потребоваться, если устройство выходит из строя и нарушается нормальный уровень комфорта в салоне автомобиля.

Основными источниками проблем выступают:

  • датчики;
  • вентилятор;
  • компрессор.

Не всегда можно визуально определить наличие неисправностей. Для простой проверки иногда требуется полностью разбирать систему. Если поломка будет скрываться не там, водителя ждёт серьёзное разочарование, ведь ему пришлось проделать такую работу напрасно.

Чтобы зря не разбирать салон, в современных системах на автомобилях предусмотрели функцию самодиагностики климат контроля. Автопроизводители устанавливают на машины примерно одинаковые устройства, что упрощает их установку при сборке автомобиля, дальнейший ремонт и обслуживание.

Между автомобильными системами климатического контроля могут присутствовать некоторые различия. Но в основном это касается мощности и дизайна. Принцип работы у них одинаковый.

Перед тем как проверять климат контроль в машинах, обязательно ознакомьтесь с руководством по эксплуатации конкретно вашего авто. Производитель даёт рекомендации по обслуживанию и ремонту, инструкции по включению режима самодиагностики на конкретном климатическом оборудовании.

Проверка сканером

Некоторые проверяют климатический контроль с помощью подключаемого диагностического сканера. В этом случае у работы следующая последовательность:

  • отключите зажигание автомобиля;
  • подключите внешний сканер для проверки;
  • отыщите кнопку рециркуляции и противоположную ей клавишу (справа или слева в углу);
  • одновременно нажмите на клавишу с настройками зажигания, не запуская мотор.

После этого сканер начнёт считывать данные, и на экране появятся записи о старте диагностики. Устройство автоматически проверит его и выдаст ошибки в виде цифровых кодов.

Но внешние сканеры не всегда дают точную информацию. Плюс современные климатические системы позволяют без участия наружных тестеров запустить режим самодиагностики и проверить всё за считанные минуты.

Проверка без сканера

Инструкции по самодиагностике могут несколько отличаться. Но принципиальной разницы обычно нет. Потому предлагаем посмотреть на процедуру запуска диагностики на примере климат контролей, устанавливаемых на автомобили Toyota.

Если вы хотите проверить текущее состояние оборудования, тогда действуйте в следующей последовательности:

  • отключите зажигание;
  • зажмите кнопку Auto и кнопку для выбора режима забора воздуха (внутренний или внешний) и включите мотор;
  • индикаторы панели должны засветиться 4 раза, а интервал между ними будет 1 секунда;
  • для выхода из диагностического режима нажимается кнопка Off;
  • когда индикаторы проверятся, начнётся диагностика состояния датчиков климат контроля;
  • чтобы проверить приводы, зажмите клавишу выбора режима забора воздуха;
  • проверку приводов следует проводить, когда двигатель прогрелся;
  • чтобы замедлить режим проверки, нажмите на клавишу для включения обогрева лобового стекла;
  • с секундным интервалом начнут включаться приводы от заслонок, реле и вентилятор системы;
  • чтобы перейти на режим диагностики, нажмите на клавишу Auto;
  • результат проведённой проверки вы увидите на экране, где отображается температура;
  • если на дисплее показываются 2 кода или больше, индикацию проводят с меньшего значения;
  • для завершения процедуры нажмите на Off.

Коды неисправностей SRS (Toyota)

Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора «SRS»

при замкнутых выводах«TC»-«E1» разъемаDLC1 под капотом или«TC»-«CG» разъемаDLC3 под приборной панелью и включенном зажигании.

Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки:

— подсоединить два провода к выводам«TC» и «AB» — включить зажигание и подождать не менее 6 секунд — поочередно, раз в секунду, замыкать на массу выводы«TC» и «AB» (пауза между замыканием — менее 0,2 секунды) — после третьего замыкания вывода«TC» индикатор должен замигать с высокой частотой — значит коды стерты.Никогда не стирайте код сигнала неисправности системы подушки безопасности не проверив и не выяснив значение! Ts11

— Воспламенитель ПБ водителя (замыкание на массу)12 — Воспламенитель ПБ водителя (замыкание на питание)13 — Воспламенитель ПБ водителя (замыкание в цепи)14 — Воспламенитель ПБ водителя (разрыв в цепи)15 — Передний правый датчик SRS (замыкание или разрыв в цепи)15 — Передний правый датчик SRS (замыкание на массу или питание)16 — Передний левый датчик SRS (замыкание или разрыв в цепи)16 — Передний левый датчик SRS (замыкание на массу или питание)31 — Неисправность блока управления SRS51 — Воспламенитель ПБ пассажира (замыкание на массу)52 — Воспламенитель ПБ пассажира (замыкание на питание)53 — Воспламенитель ПБ пассажира (замыкание в цепи)54 — Воспламенитель ПБ пассажира (разрыв в цепи)61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Самодиагностика климат контроля тойота

Ремонт кондиционера/климат-контроля/печки

Оптимум Авто предлагает полный комплекс услуг по обслуживанию систем кондиционирования и отопления. Вы можете пройти диагностику кондиционера и системы отопления, провести регулярное техническое обслуживание (в том числе заправку кондиционера). Если потребуется то мы произведем его быстро и качественно. Оптимум Авто занимается всеми видами работ для автомобилей всех марок, моделей и годов выпуска.

Услуга Цена, руб.
Диагностика и заправка кондиционера 1900
Заправка+диагностика+масло+УФ-краситель (с УФ-осмотром) 2250
Антибактериальная обработка системы кондиционирования от 1350
Вентилятор конденсатора (демонтаж/монтаж) от 1200
Вентилятор отопителя (демонтаж/монтаж) от 600
Внешняя промывка конденсатора без демонтажа с частичным разбором от 750
Внешняя промывка конденсатора с полной разборкой от 2250
Датчик давления (демонтаж/монтаж) от 300
Диагностика кондиционера с помощью ультрафиолетовой присадки 2250
Диагностика электропроводки кондиционера 1500
Дозаправка кондиционера 2250
Долив масла в систему от 300
Замена вентилятора (без запчастей) от 450
Замена датчика давления (без запчастей) от 450
Замена испарителя (без запчастей) от 3000
Замена клапана контроля давления компрессора от 300
Замена ресивера-осушителя от 1500
Замена компрессора (без запчастей) от 1500
Замена кронштейна крепления компрессора (без запчастей) от 3000
Замена подшипника муфты компрессора от 1500
Замена ремня привода компрессора (без запчастей) от 450
Замена терморегулирующего вентиля ТРВ (без запчастей) от 2250
Замена уплотнительного кольца (со стоимостью кольца) легкий доступ 300
Замена фильтра осушителя от 1050
Замена шкива компрессора от 1500
Замена шланга (монтаж/демонтаж без запчастей) от 1200
Замена электропроводки (без запчастей) от 4500
Заправка кондиционера (включая фреон до 1кг, масло, вакуумирование системы и диагностика) 2250
Заправочный клапан 300
Испаритель (демонтаж/монтаж) от 1500
Клапан контроля давления компрессора от 450
Компрессор (верхнее расположение) (демонтаж/монтаж) от 1500
Компрессор (нижнее расположение) (демонтаж/монтаж) от 1750
Конденсатор — радиатор кондиционера (демонтаж/монтаж) 2250
Монтаж-демонтаж двойной трубки 3000
Монтаж-демонтаж трубки 750
Монтаж-демонтаж трубки с трудным доступом от 4500
Муфта компрессора (демонтаж/монтаж) от 1500
Опрессовка (без материалов) от 2250
Промывка радиаторов простая (без демонтажа) 750
Промывка радиаторов с трудным доступом от 4500
Промывка радиаторов с частичной разборкой от 1500
Снятие-установка испарителя с трудным доступом от 7500
Снятие-установка испарителя со снятием «торпеды» от 15000
Снятие-установка компрессора кондиционера с трудным доступом от 3750
Снятие-установка радиатора кондиционера с легким доступом от 1500
Снятие-установка радиатора кондиционера с трудным доступом от 3000

Любые ремонтные работы начинаются с диагностики. Для проведения диагностики автокондиционеров и системы отопления используется современное оборудование.

Специалисты Оптимум Авто проведут доскональную оценку состояния систем кондиционирования и отопления, предложат необходимый ремонт и подберут запчасти. Все специалисты прошли обучение по дилерским стандартам ACADEMY BUSINEE CAR

Марки:

Toyota

Услуги:

  • Замена компрессора кондиционера
  • Ремонт печки
  • Ремонт автомобильных кондиционеров
  • Заправка кондиционеров
  • Ремонт климат-контроля
  • Замена испарителя кондиционера
  • Замена фильтра осушителя кондиционера
  • Замена электромагнитной муфты компрессора кондиционера

Другие :

  • Ремонт тормозной системы
  • Ремонт АКПП/МКПП/РКПП/Вариатора
  • Ремонт двигателя
  • Ремонт системы охлаждения автомобиля
  • Ремонт рулевого управления
  • Ремонт трансмиссии
  • Ремонт подвески
  • Ремонт ходовой части
  • Ремонт электрооборудования
  • Ремонт системы зажигания
  • Ремонт генератора
  • Ремонт стартера

Порядок проведения самодиагностики

Это функция доступна, если климат контроль на Камри 40 оснащён блоком с ЖК дисплеем. На более старых версиях блоков диагностику можно провести только с помощью автомобильного сканера, подключившись к штатному разъёму, расположенному неподалёку от рулевой колонки.


Порядок проведения самодиагностики

Пробуем провести самодиагностику систем климата в авто, необходимо выполнить следующие действия:

  1. Заглушить двигатель, выключить зажигание.
  2. Одновременно нажать на панели управления климатом клавишу Auto и кнопку, активирующую внутреннюю циркуляцию воздуха.
  3. Удерживая кнопки, включить зажигание. При этом начнут моргать все индикаторы, расположенные на дисплее пульта, что указывает на запуск процесса самодиагностики.
  4. После проверки индикации и диагностики датчиков, на дисплее, в месте, где в штатном режиме отображается температура, отобразится код ошибки.
  5. При возникновении 2 и более ошибок они отображаются попеременно, начиная с наименьшего кода.

Климат контроль на Тойота Камри оснащён немалым количеством электроприводов, проверить работоспособность которых можно при переходе в режим самодиагностики. Для этого нужно:

Запустить процесс самодиагностики системы как указано выше, затем нажать на клавишу, активирующую циркуляцию воздуха внутри салона

Важно: диагностика должна выполняться на полностью прогретом ДВС.
При проверке будет попеременно, с задержкой в 1 секунду, включаться различные режимы работы вентилятора и открываться/закрываться заслонки.
Увеличить интервал изменения режимов можно с помощью нажатия кнопки обдува лобового стекла.
Для выхода из режима проверки приводов, реле и вентилятора нужно нажать на кнопку AUTO — при этом блок управления перейдёт в режим проверки датчиков.

Поиск проблем

Самостоятельная диагностика климат контроля может потребоваться, если устройство выходит из строя и нарушается нормальный уровень комфорта в салоне автомобиля.

Основными источниками проблем выступают:

  • датчики;
  • вентилятор;
  • компрессор.

Не всегда можно визуально определить наличие неисправностей. Для простой проверки иногда требуется полностью разбирать систему. Если поломка будет скрываться не там, водителя ждёт серьёзное разочарование, ведь ему пришлось проделать такую работу напрасно.

Чтобы зря не разбирать салон, в современных системах на автомобилях предусмотрели функцию самодиагностики климат контроля. Автопроизводители устанавливают на машины примерно одинаковые устройства, что упрощает их установку при сборке автомобиля, дальнейший ремонт и обслуживание.

Между автомобильными системами климатического контроля могут присутствовать некоторые различия. Но в основном это касается мощности и дизайна. Принцип работы у них одинаковый.

Перед тем как проверять климат контроль в машинах, обязательно ознакомьтесь с руководством по эксплуатации конкретно вашего авто. Производитель даёт рекомендации по обслуживанию и ремонту, инструкции по включению режима самодиагностики на конкретном климатическом оборудовании.

Проверка сканером

Некоторые проверяют климатический контроль с помощью подключаемого диагностического сканера. В этом случае у работы следующая последовательность:

  • отключите зажигание автомобиля;
  • подключите внешний сканер для проверки;
  • отыщите кнопку рециркуляции и противоположную ей клавишу (справа или слева в углу);
  • одновременно нажмите на клавишу с настройками зажигания, не запуская мотор.

После этого сканер начнёт считывать данные, и на экране появятся записи о старте диагностики. Устройство автоматически проверит его и выдаст ошибки в виде цифровых кодов.

Но внешние сканеры не всегда дают точную информацию. Плюс современные климатические системы позволяют без участия наружных тестеров запустить режим самодиагностики и проверить всё за считанные минуты.

Проверка без сканера

Инструкции по самодиагностике могут несколько отличаться. Но принципиальной разницы обычно нет. Потому предлагаем посмотреть на процедуру запуска диагностики на примере климат контролей, устанавливаемых на автомобили Toyota.

Если вы хотите проверить текущее состояние оборудования, тогда действуйте в следующей последовательности:

  • отключите зажигание;
  • зажмите кнопку Auto и кнопку для выбора режима забора воздуха (внутренний или внешний) и включите мотор;
  • индикаторы панели должны засветиться 4 раза, а интервал между ними будет 1 секунда;
  • для выхода из диагностического режима нажимается кнопка Off;
  • когда индикаторы проверятся, начнётся диагностика состояния датчиков климат контроля;
  • чтобы проверить приводы, зажмите клавишу выбора режима забора воздуха;
  • проверку приводов следует проводить, когда двигатель прогрелся;
  • чтобы замедлить режим проверки, нажмите на клавишу для включения обогрева лобового стекла;
  • с секундным интервалом начнут включаться приводы от заслонок, реле и вентилятор системы;
  • чтобы перейти на режим диагностики, нажмите на клавишу Auto;
  • результат проведённой проверки вы увидите на экране, где отображается температура;
  • если на дисплее показываются 2 кода или больше, индикацию проводят с меньшего значения;
  • для завершения процедуры нажмите на Off.

Если вам удалось устранить все неисправности, о которых сообщает система по результатам проведённой самодиагностики, не забудьте очистить память. Для этого нужно нажать кнопки для включения обогрева заднего и переднего стекла. Делается это одновременно.

Хотя многие автовладельцы советуют делать иначе. Для включения режима проверки климатического оборудования на неисправности выключают зажигание, зажимают кнопку Auto и клавишу включения наружной циркуляции (стрелочка нарисована снаружи салона). Не отпуская этих кнопок, нужно завести автомобиль, повернув ключ в замке зажигания.

Экран начнёт мигать, что означает проведение диагностики. Когда проверка закончится, на экране появятся соответствующие цифровые значения. В этих кодах зашифрованы ошибки, с помощью которых можно понять, о каких неисправностях идёт речь.

Если вы увидели на экране два нуля, то никаких проблем с климат контролем нет.

Замена блока управления климатом

Если сломался регулятор климат контроля на Камри sv20, то с помощью его замены можно одновременно решить 2 задачи — увеличить функциональность работы климатической системы авто и улучшить интерьер. Дело в том, что по габаритам климат от 30 полностью аналогичен «двадцатке». Существует незначительная разница в распайке проводов, но рабочих схем подключения блока климата от другой модели авто более чем достаточно.

Аналогичным образом можно ответить и на вопрос, как сделать климат контроль на Камри Америка — достаточно заменить неисправный блок на европейский. Но стоит учитывать, что при проведении самодиагностики могут возникать ошибки, так как американские модели авто оснащены дополнительными датчиками.

Коды и распространённые ошибки

Разные производители могут использовать свои кодовые обозначения. Потому при появлении на дисплее после самодиагностики цифровых значений, сверяться нужно с вашим руководством по эксплуатации.

У кого-то коды идентичные, потому на машинах разных автопроизводителей одна цифра будет означать идентичную неисправность. Чтобы убедиться в соответствии значений ошибкам, можете опираться на официальные руководства.

Чаще всего при самодиагностике климатического оборудования водители сталкиваются со следующими проблемами:

  • замыкание в электрической цепи;
  • нарушения работы или полный выход из строя температурных датчиков;
  • сбои в настройках отопительной или охладительной системы;
  • поломка электродвигателя;
  • неисправность заслонок и вентилятора;
  • выход из строя компрессора;
  • снижение уровня охлаждающей жидкости;
  • поломка привода заслонки и пр.

Иногда результатом самодиагностики может стать информация о неисправностях датчика солнечного света или температуры воздуха. Не всегда это соответствует действительности.

Подобное происходит, если температура внутри салона слишком низкая, поскольку вы проводите работы зимой в условиях холода, или машина закрыта в гараже и используемого освещения недостаточно.

Климатические системы на автомобилях работают по одинаковому принципу. Но их конструкция и программная начинка разные. Это несколько усложняет поиск универсальной инструкции при отсутствии официального руководства по эксплуатации конкретно для вашего автомобиля.

Если вы никогда не занимались самодиагностикой климат контроля на машине и не обладаете достаточным опытом для проведения подобных работ, лучше обратиться в специализированный автосервис. Мастера располагают нужными навыками и оборудованием, которые позволяют быстро проверить систему на работоспособность, обнаружить неисправности и предложить пути их решения.

Необязательно доверять сам ремонт специалистам. При желании и возможностях исправить поломки можно своими руками. Та же замена датчика не вызывает проблем и проводится за несколько минут. Но серьёзные поломки стоит доверить квалифицированным мастерам.

Климатический контроль является полезным и эффективным устройством для любого автомобиля. При желании систему можно установить на машины, где она не предусмотрена изначально. Она обеспечивает высокий уровень комфорта в салоне, но минимизирует необходимость в регулировании режимов работы оборудования, в отличие от обычного кондиционера.

Подписывайтесь, оставляйте комментарии и делитесь собственным опытом в проведении процедур самодиагностики. Не забывайте рассказывать о нас своим друзьям!

Как проводится диагностика?

Чаще всего выходят из строя датчики, которые являются достаточно уязвимыми элементами, а потому требуют регулярной проверки. Кроме того, может сломаться вентилятор или компрессор кондиционера. Независимо от причины, результат будет один: дискомфорт из-за слишком высокой/низкой температуры, отсутствие обзора из-за запотевания стёкол, поступление в салон загрязнённого воздуха. Для того, чтобы выявить источник проблемы, наши мастера проверяют её диагностическим сканером. Последний подключают после выключения зажигания машины и запускают считывание данных.

В этом случае диагностика климат-контроля «Тойота» основана на получении кодов ошибок, зафиксированных её электронным модулем управления. Расшифровав их правильно, можно получить необходимые данные. Кроме того, можно запустить режим, при котором система самостоятельно проверит состояние датчиков, приводов заслонок, реле, вентилятора с выведением данных на монитор. Цена услуги зависит от её сложности и объёма.

Узнавайте наши базовые тарифы в прайс-листе или уточняйте цифры у операторов нашей информационной линии: +7 (495) 308‑94‑57.

Коды неисправностей электронных систем TOYOTA

——————————————————————————— Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании. 12 — Датчик положения коленчатого вала (P0335) 13 — Датчик положения коленчатого вала (P0335, P1335) 14 — Система зажигания, катушка №1 (P1300) и №4 (P1315) 15 — Система зажигания, катушка №2 (P1305) и №3 (P1310) 16 — Система управления АКПП 18 — Система VVT-i — фазы (P1346) 19 — Датчик положения педали акселератора (P1120) 19 — Датчик положения педали акселератора (P1121) 21 — Кислородный датчик (P0135) 22 — Датчик температуры охлаждающей жидкости (P0115) 24 — Датчик температуры воздуха на впуске (P0110) 25 — Кислородный датчик — сигнал бедной смеси (P0171) 27 — Кислородный датчик №2 31 — Датчик абсолютного давления (P0105, P0106) 34 — Система турбонаддува 35 — Датчик давления турбонаддува 36 — Датчик CPS (P1105) 39 — Система VVT-i (P1656) 41 — Датчик положения дроссельной заслонки (P0120, P0121) 42 — Датчик скорости автомобиля (P0500) 43 — Сигнал стартера 47 — Датчик положения дополнительной дроссельной заслонки 49 — Датчик давления топлива (D-4) (P0190, P0191) 51 — Состояние выключателей 52 — Датчик детонации (P0325) 53 — Сигнал детонации 55 — Датчик детонации №2 58 — Привод SCV (D-4) (P1415, P1416, P1653) 59 — Сигнал VVT-i (P1349) 71 — Система EGR (P0401, P0403) 78 — ТНВД (D-4) 89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633) 92 — Форсунка холодного пуска (D-4) (P1210) 97 — Форсунки (D-4) (P1215)

Коды неисправностей дизельных двигателей (Toyota)

——————————————————————————— 12 — Датчик положения коленчатого вала 13 — Датчик частоты вращения 14 — Клапан регулировки угла опережения впрыска 15 — Сервопривод дроссельной заслонки 17 — Сигнал блока управления 18 — Электромагнитный перепускной клапан 19 — Датчик положения педали акселератора 22 — Датчик температуры охлаждающей жидкости 24 — Датчик температуры воздуха на впуске 32 — Корректирующие резисторы 35 — Датчик давления наддува 39 — Датчик температуры топлива 42 — Датчик скорости автомобиля 96 — Датчик положения клапана EGR

Коды неисправностей АКПП (Toyota)

——————————————————————————— Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит). 11 — Норма 37 — Датчик частоты вращения входного вала АКПП (Р1705) 38 — Датчик температуры рабочей жидкости АКПП 42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500) 44 — Датчик скорости (или датчик частоты вращения заднего выходного вала) 46 — Соленоид управления давлением гидроаккумулятора (Р1765) 61 — Датчик скорости (или датчик частоты вращения переднего выходного вала) 62 — Соленоид №1 (Р0753) 63 — Соленоид №2 (Р0758) 64 — Соленоид муфты блокировки гидротрансформатора (Р0773) 67 — Датчик частоты вращения входного вала АКПП 68 — Соленоид управления муфтой блокировки гидротрансформатора 73 — Соленоид муфты блокировки межосевого дифференциала

Замена блока управления климатом

Если сломался регулятор климат контроля на Камри sv20, то с помощью его замены можно одновременно решить 2 задачи — увеличить функциональность работы климатической системы авто и улучшить интерьер. Дело в том, что по габаритам климат от 30 полностью аналогичен «двадцатке». Существует незначительная разница в распайке проводов, но рабочих схем подключения блока климата от другой модели авто более чем достаточно.

Аналогичным образом можно ответить и на вопрос, как сделать климат контроль на Камри Америка — достаточно заменить неисправный блок на европейский. Но стоит учитывать, что при проведении самодиагностики могут возникать ошибки, так как американские модели авто оснащены дополнительными датчиками.

Самодиагностика климат-контроля для Toyota Camry ACV40.

Процесс:

1. Заглушите двигатель. 2. Одновременно нажмите и держите на климат-контроле кнопки “AUTO” и “Внутренняя циркуляция воздуха”. 3. Включите зажигание. После проверки индикаторов автоматически начнется диагностика датчиков. 4. Результат диагностики датчиков отображается в окне отображения установленной температуры. При наличии 2 и более кодов индикация начинается с наименьшего. 5. Для проведения диагностики приводов нажмите кнопку “Внутренняя циркуляция воздуха”. Проверка приводов должна осуществляться на прогретом моторе. Для замедления проверки нажмите кнопку обогрева переднего стекла. С интервалами в 1 сек. будут срабатывать приводы заслонок, вентилятор и реле. Для перехода в режим диагностики датчиков, нажмите “AUTO”. 6. Для завершения диагностики нажать кнопку “OFF”.Очистка памяти: После устранения неисправностей произведите очистку памяти: во время диагностики датчиков нажмите одновременно кнопки “Обогрев переднего стекла” (FRONT) и “Обогрев заднего стекла” (REAR).

Вот, что нужно нажать, чтобы продиагностировать!

Коды ошибок:00 — Ошибок нет11 — Датчик температуры воздуха в салоне*12 — Датчик температуры окружающей среды*13 — Датчик температуры испарителя*14 — Датчик температуры охлаждающей жидкости*21 — Датчик солнечного света (со стороны пассажира)*22 — Датчик блокировки компрессора**23 — Датчик давления (хладагента).***24 — Датчик солнечного света (со стороны водителя)*31 — Датчик положения заслонки воздушной смеси (со стороны пассажира)*32 — Датчик положения заслонки воздухазаборника*33 — Air Outlet Damper Position Sensor Circuit41 — Сервопривод заслонки воздушной смеси (со стороны пассажира)*42 — Сервопривод заслонки воздухозаборника*43 — Air Outlet Damper Control Servo Motor Circuit46 — Сервопривод заслонки воздушной смеси (со стороны водителя)51 — Compressor Solenoid Circuit62 — Датчик влажности воздуха (нет в Camry)71 — A/C Inverter High Voltage Power Resource System Malfunction72 — A/C Inverter High Voltage Output System Malfunction73 — A/C Inverter Start-up Signal System Malfunction75 — A/C Inverter Cooling / Heating System Malfunction76 — A/C Inverter Load System Malfunction77 — A/C Inverter Low Voltage Power Resource System Malfunction97 — BUS IC Communication Malfunction98 — Communication Malfunction (A/C Inverter Local)99 — Multiplex Communication CircuitПримечание:*: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем.**: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем; Повреждён или не отрегулирован ремень привода компрессора; Неисправен датчик электромагнитной муфты компрессора; Неисправен компрессор системы кондиционирования (или блокировка компрессора); Неисправен блок управления двигателем (ECM).***: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем; Неисправен компрессор (или блокировка компрессора); Утечка, отсутствие хладагента или неправильное(меньше или больше нормы) давление в системе. Коды 21 и 24 могут выскакивать если диагностика проводится в тёмном помещении или тёмное время суток. Из-за потери связи с панелью приборов, код 71 не может быть на ней отображён. Что такое “блокировка компрессора” — многим непонятен этот пункт. Принцип верной работы прост. Если компрессор ВЫКЛючен, то ремень привода вспомогательных агрегатов вращает только его шкив. Если компрессор нужно ВКЛючить, то срабатывает электромагнитная муфта (компрессор блокируется со шкивом и начинает вращаться). Мозг получает сигнал от датчика (подобного датчику ABS), что компрессор включён и вращается. Далее этот датчик передает в ECM импульсы, количество которых равно числу оборотов двигателя.Если соотношение между частотами вращения компрессора и коленчатого вала двигателя на 20% или более отклоняется от величины, характерной для нормального режима работы, ECM выключает компрессор системы кондиционирования, а индикатор начинает мигать с периодом ~1 с. Данные о рабочем состоянии компрессора передаются ECM в блок управления системой кондиционирования через мультиплексную систему передачи данных (шины CAN и BEAN).

Другие дополнения из этого отзыва

Код 31 — 3 вспышки, пауза, 1 вспышка Датчик МАР абсолютно го давления во впускном коллекторе Обрыв или короткое замыкание в электрической цепи датчика МАР. Код 32 — 3 вспышки, пауза, 2 вспышки. Измеритель потока воздуха двигатель V6.

Измеритель потока воздуха или электрическая цепь измерителя потока воздуха. Код 41 — 4 вспышки, пауза, 1 вспышка Датчик положения дроссельной заслонки Обрыв или короткое замыкание в электрической цепи датчика положения дроссель ной заслонки. Датчик положения дроссельной заслонки или электрическая цепь датчика положения дроссельной заслонки.

Toyota Camry 2006, 184 л. с. — электрика и электроника

Датчик скорости автомобиля или электрическая цепь датчика скорости автомобиля. Переключатель кондиционера или электрическая цепь переключате ля. Блокиратор стартера кондицио нер.

Поиск проблем

Самостоятельная диагностика климат контроля может потребоваться, если устройство выходит из строя и нарушается нормальный уровень комфорта в салоне автомобиля.

Основными источниками проблем выступают:

  • датчики;
  • вентилятор;
  • компрессор.

Не всегда можно визуально определить наличие неисправностей. Для простой проверки иногда требуется полностью разбирать систему. Если поломка будет скрываться не там, водителя ждёт серьёзное разочарование, ведь ему пришлось проделать такую работу напрасно.

Чтобы зря не разбирать салон, в современных системах на автомобилях предусмотрели функцию самодиагностики климат контроля. Автопроизводители устанавливают на машины примерно одинаковые устройства, что упрощает их установку при сборке автомобиля, дальнейший ремонт и обслуживание.

Между автомобильными системами климатического контроля могут присутствовать некоторые различия. Но в основном это касается мощности и дизайна. Принцип работы у них одинаковый.

Перед тем как проверять климат контроль в машинах, обязательно ознакомьтесь с руководством по эксплуатации конкретно вашего авто. Производитель даёт рекомендации по обслуживанию и ремонту, инструкции по включению режима самодиагностики на конкретном климатическом оборудовании.

Проверка сканером

Некоторые проверяют климатический контроль с помощью подключаемого диагностического сканера. В этом случае у работы следующая последовательность:

  • отключите зажигание автомобиля;
  • подключите внешний сканер для проверки;
  • отыщите кнопку рециркуляции и противоположную ей клавишу (справа или слева в углу);
  • одновременно нажмите на клавишу с настройками зажигания, не запуская мотор.

После этого сканер начнёт считывать данные, и на экране появятся записи о старте диагностики. Устройство автоматически проверит его и выдаст ошибки в виде цифровых кодов.

Но внешние сканеры не всегда дают точную информацию. Плюс современные климатические системы позволяют без участия наружных тестеров запустить режим самодиагностики и проверить всё за считанные минуты.

Проверка без сканера

Инструкции по самодиагностике могут несколько отличаться. Но принципиальной разницы обычно нет. Потому предлагаем посмотреть на процедуру запуска диагностики на примере климат контролей, устанавливаемых на автомобили Toyota.

Если вы хотите проверить текущее состояние оборудования, тогда действуйте в следующей последовательности:

  • отключите зажигание;
  • зажмите кнопку Auto и кнопку для выбора режима забора воздуха (внутренний или внешний) и включите мотор;
  • индикаторы панели должны засветиться 4 раза, а интервал между ними будет 1 секунда;
  • для выхода из диагностического режима нажимается кнопка Off;
  • когда индикаторы проверятся, начнётся диагностика состояния датчиков климат контроля;
  • чтобы проверить приводы, зажмите клавишу выбора режима забора воздуха;
  • проверку приводов следует проводить, когда двигатель прогрелся;
  • чтобы замедлить режим проверки, нажмите на клавишу для включения обогрева лобового стекла;
  • с секундным интервалом начнут включаться приводы от заслонок, реле и вентилятор системы;
  • чтобы перейти на режим диагностики, нажмите на клавишу Auto;
  • результат проведённой проверки вы увидите на экране, где отображается температура;
  • если на дисплее показываются 2 кода или больше, индикацию проводят с меньшего значения;
  • для завершения процедуры нажмите на Off.

Коды неисправностей SRS (Toyota)

Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора «SRS»

при замкнутых выводах«TC»-«E1» разъемаDLC1 под капотом или«TC»-«CG» разъемаDLC3 под приборной панелью и включенном зажигании.

Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки:

— подсоединить два провода к выводам«TC» и «AB» — включить зажигание и подождать не менее 6 секунд — поочередно, раз в секунду, замыкать на массу выводы«TC» и «AB» (пауза между замыканием — менее 0,2 секунды) — после третьего замыкания вывода«TC» индикатор должен замигать с высокой частотой — значит коды стерты.Никогда не стирайте код сигнала неисправности системы подушки безопасности не проверив и не выяснив значение! Ts11

— Воспламенитель ПБ водителя (замыкание на массу)12 — Воспламенитель ПБ водителя (замыкание на питание)13 — Воспламенитель ПБ водителя (замыкание в цепи)14 — Воспламенитель ПБ водителя (разрыв в цепи)15 — Передний правый датчик SRS (замыкание или разрыв в цепи)15 — Передний правый датчик SRS (замыкание на массу или питание)16 — Передний левый датчик SRS (замыкание или разрыв в цепи)16 — Передний левый датчик SRS (замыкание на массу или питание)31 — Неисправность блока управления SRS51 — Воспламенитель ПБ пассажира (замыкание на массу)52 — Воспламенитель ПБ пассажира (замыкание на питание)53 — Воспламенитель ПБ пассажира (замыкание в цепи)54 — Воспламенитель ПБ пассажира (разрыв в цепи)61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
