Признаки неисправности датчика дроссельной заслонки или почему может отказать дпдз

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

  1. Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
  2. Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
  3. Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
  4. Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

  • нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
  • вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
  • зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
  • теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.

Симптомы неисправности датчика

Основные признаки, по которым можно выявить проблемы в работе контроллера ДПДЗ:

  1. В работе силового агрегата на холостом ходу возникают сложности. Обороты нестабильные, могут резко увеличиваться или падать, водитель при этом не жмет на педаль газа.
  2. Силовой агрегат может заглохнуть, когда водитель переключает передачу из одного режима в другой. Произвольная остановка мотора возможна как при езде на нейтральной скорости, так и при стоянке, к примеру, на светофоре или в пробке.
  3. Расход бензина существенно возрастает. Иногда рост потребления горючего незаметен для автовладельца. Тогда определить перерасход можно только путем замера.
  4. Фиксируется нестабильность в оборотах холостого хода. Причем это не зависит от режима функционирования силового агрегата.
  5. Мощность мотора машины значительно падает. Ее снижение обычно точно можно заметить при движении на подъеме, когда включена повышенная передача. Переключившись на более низкую скорость, можно избежать падения «тяги».
  6. Если автомобиль разгоняется или двигается на невысокой скорости, могут ощущаться рывки при нажатии на газ.
  7. Двигатель глохнет, как только водитель отпускает педаль газа.
  8. Из впускного коллекторного устройства начинают раздаваться звуки хлопков. Они появляются периодически, иногда их можно услышать при нажатии на газ.
  9. На панели приборов появляется световой индикатор Check Engine. Он может гореть постоянно либо загораться периодически.

Иван Васильевич подробно на практике рассказал о симптомах неисправностей ДПДЗ.

Замена датчика положения дроссельной заслонки

Процедура замены очень проста. Она зависит от легкости доступа к самому датчику. Отверстия на датчике расположены так, что практически исключается возможность установки некорректным образом. Вам потребуется отвинтить всего лишь два болта (винта) и поставить новый датчик. Крайне не рекомендуется устанавливать датчики, не соответствующие модели авто. Их работа будет неадекватна и непонятна. Бортовой компьютер будет распознавать их неправильно, что приведет к поломке самого датчика и выходу из строя компьютера.

Некоторые графитовые датчики, которые устанавливаются на автомобили, имеют относительно небольшой ресурс. В отличие от них у бесконтактных электромагнитных датчиков ресурс гораздо выше, но они боятся влаги. Еще для них очень важен такой аспект, как правильная установка.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Главные признаки неисправности дроссельного датчика

На частичную или полную поломку этого устройства указывают следующие признаки:

  1. На холосто ходу (ХХ) обороты всегда непостоянны. Мотор само по себе, то разгоняется, то чуть ли не глохнет.
  2. При резком сбрасывании педали газа во время переключения скорости, ДВС глохнет.
  3. Мощность двигателя значительно уменьшена. Машина не тянет ни в гору, ни по прямой.
  4. Расход топлива стал больше, чем был.
  5. Даже если плавно нажимать на педаль газа, разгон транспортного средства идет рывками.

На некоторых автомобилях на панели приборов загорится значок Check Engine (Чек энджайн) и через некоторое время потухнет, потом опять засветится. Если горит ЧЕК, то надо сделать диагностику, мало ли что может быть причиной неполадок в работе всего силового агрегата.

Принцип работы ДПДЗ с потенциометром

ДПДЗ посылает контроллеру информацию о работе на холостом ходу, замедлении, интенсивности ускорения и полностью открытом состоянии дроссельной заслонки (WOT).

ДПДЗ является трёхпроводным потенциометром. Первый провод подаёт напряжение + 5 В на резистивный слой датчика, второй провод — заземление. Третий провод подключен к бегунку потенциометра, благодаря чему изменяется сопротивление и, следовательно, напряжение сигнала, возвращаемого в ЭБУ.

На основании полученного напряжения блок управления может рассчитать холостой ход (ниже 0,7 В), полную нагрузку (около 4,5 В) и скорость открытия дроссельной заслонки.

При полной нагрузке ЭБУ обеспечивает обогащение топливной смеси. В режиме замедления (закрытая дроссельный заслонка и частота вращения двигателя выше определенных об / мин) контроллер отключает впрыск топлива. Подача топлива возобновляется после того, как частота вращения двигателя достигает своего значения холостого хода или когда дроссельная заслонка открывается. На некоторых автомобилях можно регулировать эти значения.

Дополнительная проверка ДПДЗ

Далее стоит протестировать разрывание контактов ХХ. По стандарту они на многих автомобилях располагаются на коннекторах датчика снизу. Подсоедините в контакту один конец мультиметра, а вторым мы будем перемещать дроссельную заслонку. Если напряжение изменяется при проворачивании дроссельной заслонки, то значит все отлично, и датчик работает правильно. Если показания никак не меняются, то попробуйте поменять местами контакты измерительного прибора. Постоянное значение указывает на неисправность в работе ДПДЗ, скорее всего дал сбой переменный резистор. Если вы хороший специалист и разбираетесь в радиотехнике, то можете заменить резистор самостоятельно. Это далеко не считается правильным, поэтому мы вам советуем заменить модуль целиком.

Переменный резистор

Этот резистор считается неотъемлемой частью конструкции модуля. Сопротивление на резисторе изменяется при разном положении заслонки, таким путем и определяется ее точное положение. Для того чтобы понять правильно ли работает нужно подсоединить к мультиметру оставшийся провод. Включается зажигание, а затем медленно перемещается заслонка. Напряжение должно постепенно увеличиваться, помните, что никаких резких скачков не должно быть. Если вы их заметили, то скорее всего у вас проблемы с двигателем. Чтобы их диагностировать понадобится диагностика двигателя, ее вам сделают в ближайшем автосервисе.

Проверка датчика без помощи автоэлектрика

Осуществить проверку датчика положения дроссельной заслонки достаточно легко, и справиться с подобной задачей сможет каждый, тем более для этого вам понадобится всего лишь мультиметр, а когда такового в наличии нет, то сгодится и простой вольтметр. Далее выполняем все действия, приведенные ниже.

Проверка датчика положения дроссельной заслонки мультиметром

Поворачиваем ключ в замке зажигания и измеряем напряжение между контактом ползунка и минусом. Его значение не должно превышать 0,7 В. Затем открываем заслонку, повернув пластиковый сектор, опять производим замеры. Теперь прибор должен показать более 4 В. Полностью включаем зажигание, после чего вытягивается разъем и проводится проверка сопротивления между любым выводом и ползуном.

Теперь медленно вращаем сектор и наблюдаем за показателями измерительного прибора. Его стрелка также должна плавно менять свое положение, а любые скачки являются признаком неисправности датчика. Есть маленькая хитрость. Если не хотите отсоединять провода, то их можно просто проткнуть тонкой иглой, хотя лучше не ленитесь и сделайте все как положено.

Где искать датчик заслонки?

Чтобы устранить неполадки, необходимо точно знать, где же располагается необходимый датчик дроссельной заслонки. Датчик находится в моторном отсеке машины, открыв капот, вы легко сможете найти это место. Ось дроссельной заслонки соединяет патрубок с непосредственным механизмом. Причинами для тревоги могут быть такие:

  • увеличение холостых оборотов в сердце двигателя;
  • заглушка двигателя на нейтральной передаче работы;
  • плавание холостых оборотов;
  • сбои в динамике;
  • срабатывание кнопки «Check Engine».

Такие признаки могут возникать, если один из подвижных сердечников вышел из строя, что спровоцировало нарушение в работе двигателя

При осмотре также обратите внимание на состояние напыления в ползунке. Если напыление исчезло или стало белым, тогда это может свидетельствовать о нарушении работы двигателя

Есть и другие причины возникновения проблем с контролем топлива, диагностировать их можно только с помощью специального оборудования, раздобыв которое, вы сами сможете справиться с данной работой.

Многие автомобилисты задаются вопросом о том, как проверить датчик положения дроссельной заслонки? Для этого вам понадобиться выделить немного времени и произвести такие операции:

  • включив зажигание, необходимо подключить вольтметр к механизму, чтобы проверить напряжение между ползунком и показателем «минус». Нормой является показание, соответствующее 0,7 В;
  • далее необходимо полностью открыть заслонку. Для этого вам необходимо провернуть пластиковый сектор, на этом участке показатель должен быть равен 4 В;
  • проверьте сопротивление между контактом ползунка и любым выводом, перед этим необходимо включить зажигание и вытянуть разъем;
  • медленно и плавно проворачивайте сектор, наблюдая за показателем вольтметра, стрелка должна двигаться равномерно и плавно, сбои в ходе стрелки свидетельствуют о поломке дроссельной заслонки.

Для того, чтобы избежать поломок, необходимо выбирать подходящие датчики дроссельной заслонки. Пленочно-резистивные дроссельные заслонки используются чаще всего. Именно такие датчики устанавливаются на заводах, но не всегда они являются подходящими. Универсальным вариантом является бесконтактный датчик дроссельной заслонки, этот механизм отлично справляется со своей работой и практически никогда не выходит из строя. Преимущество этого приспособления заключается в том, что он работает на магниторезистивной технологии, это помогает сократить вероятность поломок. Магнитные поля воздействуют на ось заслонки, меняя сопротивление, благодаря этому происходят изменения в показателях датчика. Данный тип дроссельной заслонки имеет высокую цену, но пользуясь им, вы поймете, что цена полностью оправдывает качество. Срок службы такого механизма гораздо дольше, чем у других видов. Используя бесконтактный регистратор дроссельной заслонки, можно избавиться от множества проблем. Современные технологии позволяют упростить уход за автомобилем, именно поэтому автомеханики советуют использовать магниторезистивные системы для регулирования подачи топлива в двигатель.

Как проверить

В том случае, если вы обнаружили у себя хоть один признак, немедленно проводите диагностику дроссельной заслонки. Этот процесс не сложный, но стоит помнить, что выполнять его следует в определенной последовательности и применяя мультиметр.

Хотелось бы немного уточнить, лампа «Check Engine» уведомляет автомобилиста о повреждении двигателя, а также о проведении профилактических работ и необходимости ремонта. Если после того, как вы включили зажигание, она не перестает тухнуть, значит, система выявила повреждение. Давайте рассмотрим последовательность действий:

· Первым что нужно сделать, это выключить само зажигание и конечно же проверить панель на которой находиться приборы (лампа «check engine» не должна гореть);

· После того, как вы удостоверились, что лампа не горит, выключаем мотор и открываем капот (вам нужно найти массу). Для упрощения процесса измерения вам понадобится мультиметр;

· Приступаем к поиску минуса;

· Отыскав запитывающий провод, необходимо проверить наличие в датчике тока;

· Далее смотрим, чтоб размыкание холостого хода бесперебойно работало. Чтобы это сделать, нужно подсоединить один из проводов измерителя к разъему датчика, а вот при помощи второго изменяем положение заслонки;

· В том случае, если значения устройства меняется, то прибор в порядке, а если показание осталось прежним, то необходимо поменять датчик.

Помимо этих процедур, нужно проводить и дополнительные проверки, дабы в дальнейшем избежать неисправностей:

1.  Проверить размыкание контактов холостого хода.

2.  Проверить состояние пленочного резистора. Когда на дорожке датчика имеются стертости или разрывы, то блок управления получает неправильные данные.

В том случае, если вы поставили новый датчик, то выполнять дополнительные регулировки не стоит.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Признаки неисправности датчика дроссельной заслонки или почему может отказать дпдз

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

  1. Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
  2. Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
  3. Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
  4. Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

  • нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
  • вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
  • зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
  • теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.

Симптомы неисправности датчика

Основные признаки, по которым можно выявить проблемы в работе контроллера ДПДЗ:

  1. В работе силового агрегата на холостом ходу возникают сложности. Обороты нестабильные, могут резко увеличиваться или падать, водитель при этом не жмет на педаль газа.
  2. Силовой агрегат может заглохнуть, когда водитель переключает передачу из одного режима в другой. Произвольная остановка мотора возможна как при езде на нейтральной скорости, так и при стоянке, к примеру, на светофоре или в пробке.
  3. Расход бензина существенно возрастает. Иногда рост потребления горючего незаметен для автовладельца. Тогда определить перерасход можно только путем замера.
  4. Фиксируется нестабильность в оборотах холостого хода. Причем это не зависит от режима функционирования силового агрегата.
  5. Мощность мотора машины значительно падает. Ее снижение обычно точно можно заметить при движении на подъеме, когда включена повышенная передача. Переключившись на более низкую скорость, можно избежать падения «тяги».
  6. Если автомобиль разгоняется или двигается на невысокой скорости, могут ощущаться рывки при нажатии на газ.
  7. Двигатель глохнет, как только водитель отпускает педаль газа.
  8. Из впускного коллекторного устройства начинают раздаваться звуки хлопков. Они появляются периодически, иногда их можно услышать при нажатии на газ.
  9. На панели приборов появляется световой индикатор Check Engine. Он может гореть постоянно либо загораться периодически.

Иван Васильевич подробно на практике рассказал о симптомах неисправностей ДПДЗ.

Замена датчика положения дроссельной заслонки

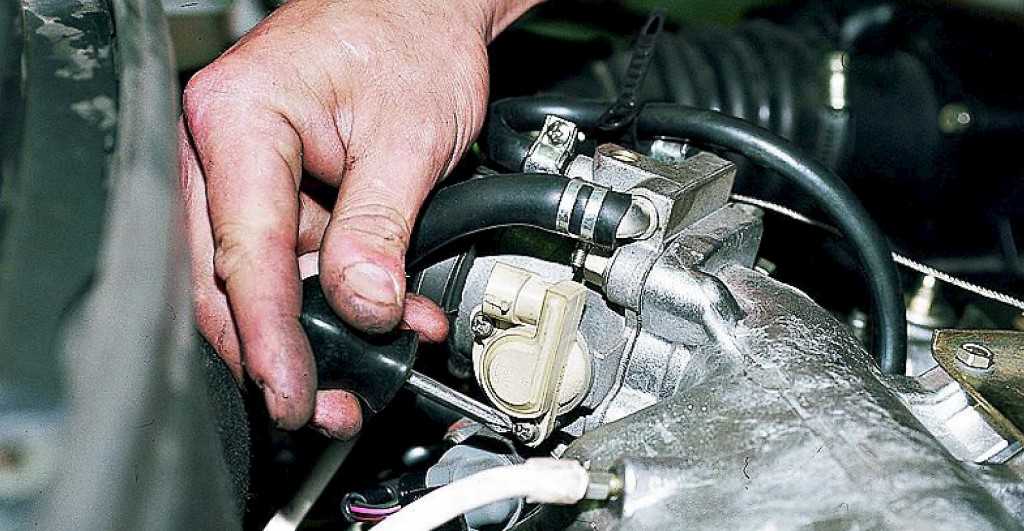

Процедура замены очень проста. Она зависит от легкости доступа к самому датчику. Отверстия на датчике расположены так, что практически исключается возможность установки некорректным образом. Вам потребуется отвинтить всего лишь два болта (винта) и поставить новый датчик. Крайне не рекомендуется устанавливать датчики, не соответствующие модели авто. Их работа будет неадекватна и непонятна. Бортовой компьютер будет распознавать их неправильно, что приведет к поломке самого датчика и выходу из строя компьютера.

Некоторые графитовые датчики, которые устанавливаются на автомобили, имеют относительно небольшой ресурс. В отличие от них у бесконтактных электромагнитных датчиков ресурс гораздо выше, но они боятся влаги. Еще для них очень важен такой аспект, как правильная установка.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Главные признаки неисправности дроссельного датчика

На частичную или полную поломку этого устройства указывают следующие признаки:

  1. На холосто ходу (ХХ) обороты всегда непостоянны. Мотор само по себе, то разгоняется, то чуть ли не глохнет.
  2. При резком сбрасывании педали газа во время переключения скорости, ДВС глохнет.
  3. Мощность двигателя значительно уменьшена. Машина не тянет ни в гору, ни по прямой.
  4. Расход топлива стал больше, чем был.
  5. Даже если плавно нажимать на педаль газа, разгон транспортного средства идет рывками.

На некоторых автомобилях на панели приборов загорится значок Check Engine (Чек энджайн) и через некоторое время потухнет, потом опять засветится. Если горит ЧЕК, то надо сделать диагностику, мало ли что может быть причиной неполадок в работе всего силового агрегата.

Принцип работы ДПДЗ с потенциометром

ДПДЗ посылает контроллеру информацию о работе на холостом ходу, замедлении, интенсивности ускорения и полностью открытом состоянии дроссельной заслонки (WOT).

ДПДЗ является трёхпроводным потенциометром. Первый провод подаёт напряжение + 5 В на резистивный слой датчика, второй провод — заземление. Третий провод подключен к бегунку потенциометра, благодаря чему изменяется сопротивление и, следовательно, напряжение сигнала, возвращаемого в ЭБУ.

На основании полученного напряжения блок управления может рассчитать холостой ход (ниже 0,7 В), полную нагрузку (около 4,5 В) и скорость открытия дроссельной заслонки.

При полной нагрузке ЭБУ обеспечивает обогащение топливной смеси. В режиме замедления (закрытая дроссельный заслонка и частота вращения двигателя выше определенных об / мин) контроллер отключает впрыск топлива. Подача топлива возобновляется после того, как частота вращения двигателя достигает своего значения холостого хода или когда дроссельная заслонка открывается. На некоторых автомобилях можно регулировать эти значения.

Дополнительная проверка ДПДЗ

Далее стоит протестировать разрывание контактов ХХ. По стандарту они на многих автомобилях располагаются на коннекторах датчика снизу. Подсоедините в контакту один конец мультиметра, а вторым мы будем перемещать дроссельную заслонку. Если напряжение изменяется при проворачивании дроссельной заслонки, то значит все отлично, и датчик работает правильно. Если показания никак не меняются, то попробуйте поменять местами контакты измерительного прибора. Постоянное значение указывает на неисправность в работе ДПДЗ, скорее всего дал сбой переменный резистор. Если вы хороший специалист и разбираетесь в радиотехнике, то можете заменить резистор самостоятельно. Это далеко не считается правильным, поэтому мы вам советуем заменить модуль целиком.

Переменный резистор

Этот резистор считается неотъемлемой частью конструкции модуля. Сопротивление на резисторе изменяется при разном положении заслонки, таким путем и определяется ее точное положение. Для того чтобы понять правильно ли работает нужно подсоединить к мультиметру оставшийся провод. Включается зажигание, а затем медленно перемещается заслонка. Напряжение должно постепенно увеличиваться, помните, что никаких резких скачков не должно быть. Если вы их заметили, то скорее всего у вас проблемы с двигателем. Чтобы их диагностировать понадобится диагностика двигателя, ее вам сделают в ближайшем автосервисе.

Проверка датчика без помощи автоэлектрика

Осуществить проверку датчика положения дроссельной заслонки достаточно легко, и справиться с подобной задачей сможет каждый, тем более для этого вам понадобится всего лишь мультиметр, а когда такового в наличии нет, то сгодится и простой вольтметр. Далее выполняем все действия, приведенные ниже.

Проверка датчика положения дроссельной заслонки мультиметром

Поворачиваем ключ в замке зажигания и измеряем напряжение между контактом ползунка и минусом. Его значение не должно превышать 0,7 В. Затем открываем заслонку, повернув пластиковый сектор, опять производим замеры. Теперь прибор должен показать более 4 В. Полностью включаем зажигание, после чего вытягивается разъем и проводится проверка сопротивления между любым выводом и ползуном.

Теперь медленно вращаем сектор и наблюдаем за показателями измерительного прибора. Его стрелка также должна плавно менять свое положение, а любые скачки являются признаком неисправности датчика. Есть маленькая хитрость. Если не хотите отсоединять провода, то их можно просто проткнуть тонкой иглой, хотя лучше не ленитесь и сделайте все как положено.

Где искать датчик заслонки?

Чтобы устранить неполадки, необходимо точно знать, где же располагается необходимый датчик дроссельной заслонки. Датчик находится в моторном отсеке машины, открыв капот, вы легко сможете найти это место. Ось дроссельной заслонки соединяет патрубок с непосредственным механизмом. Причинами для тревоги могут быть такие:

  • увеличение холостых оборотов в сердце двигателя;
  • заглушка двигателя на нейтральной передаче работы;
  • плавание холостых оборотов;
  • сбои в динамике;
  • срабатывание кнопки «Check Engine».

Такие признаки могут возникать, если один из подвижных сердечников вышел из строя, что спровоцировало нарушение в работе двигателя

При осмотре также обратите внимание на состояние напыления в ползунке. Если напыление исчезло или стало белым, тогда это может свидетельствовать о нарушении работы двигателя

Есть и другие причины возникновения проблем с контролем топлива, диагностировать их можно только с помощью специального оборудования, раздобыв которое, вы сами сможете справиться с данной работой.

Многие автомобилисты задаются вопросом о том, как проверить датчик положения дроссельной заслонки? Для этого вам понадобиться выделить немного времени и произвести такие операции:

  • включив зажигание, необходимо подключить вольтметр к механизму, чтобы проверить напряжение между ползунком и показателем «минус». Нормой является показание, соответствующее 0,7 В;
  • далее необходимо полностью открыть заслонку. Для этого вам необходимо провернуть пластиковый сектор, на этом участке показатель должен быть равен 4 В;
  • проверьте сопротивление между контактом ползунка и любым выводом, перед этим необходимо включить зажигание и вытянуть разъем;
  • медленно и плавно проворачивайте сектор, наблюдая за показателем вольтметра, стрелка должна двигаться равномерно и плавно, сбои в ходе стрелки свидетельствуют о поломке дроссельной заслонки.

Для того, чтобы избежать поломок, необходимо выбирать подходящие датчики дроссельной заслонки. Пленочно-резистивные дроссельные заслонки используются чаще всего. Именно такие датчики устанавливаются на заводах, но не всегда они являются подходящими. Универсальным вариантом является бесконтактный датчик дроссельной заслонки, этот механизм отлично справляется со своей работой и практически никогда не выходит из строя. Преимущество этого приспособления заключается в том, что он работает на магниторезистивной технологии, это помогает сократить вероятность поломок. Магнитные поля воздействуют на ось заслонки, меняя сопротивление, благодаря этому происходят изменения в показателях датчика. Данный тип дроссельной заслонки имеет высокую цену, но пользуясь им, вы поймете, что цена полностью оправдывает качество. Срок службы такого механизма гораздо дольше, чем у других видов. Используя бесконтактный регистратор дроссельной заслонки, можно избавиться от множества проблем. Современные технологии позволяют упростить уход за автомобилем, именно поэтому автомеханики советуют использовать магниторезистивные системы для регулирования подачи топлива в двигатель.

Как проверить

В том случае, если вы обнаружили у себя хоть один признак, немедленно проводите диагностику дроссельной заслонки. Этот процесс не сложный, но стоит помнить, что выполнять его следует в определенной последовательности и применяя мультиметр.

Хотелось бы немного уточнить, лампа «Check Engine» уведомляет автомобилиста о повреждении двигателя, а также о проведении профилактических работ и необходимости ремонта. Если после того, как вы включили зажигание, она не перестает тухнуть, значит, система выявила повреждение. Давайте рассмотрим последовательность действий:

· Первым что нужно сделать, это выключить само зажигание и конечно же проверить панель на которой находиться приборы (лампа «check engine» не должна гореть);

· После того, как вы удостоверились, что лампа не горит, выключаем мотор и открываем капот (вам нужно найти массу). Для упрощения процесса измерения вам понадобится мультиметр;

· Приступаем к поиску минуса;

· Отыскав запитывающий провод, необходимо проверить наличие в датчике тока;

· Далее смотрим, чтоб размыкание холостого хода бесперебойно работало. Чтобы это сделать, нужно подсоединить один из проводов измерителя к разъему датчика, а вот при помощи второго изменяем положение заслонки;

· В том случае, если значения устройства меняется, то прибор в порядке, а если показание осталось прежним, то необходимо поменять датчик.

Помимо этих процедур, нужно проводить и дополнительные проверки, дабы в дальнейшем избежать неисправностей:

1.  Проверить размыкание контактов холостого хода.

2.  Проверить состояние пленочного резистора. Когда на дорожке датчика имеются стертости или разрывы, то блок управления получает неправильные данные.

В том случае, если вы поставили новый датчик, то выполнять дополнительные регулировки не стоит.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
