Стук при работе

Основной неисправностью клапанов (не считая прогара) считается появляющийся стук на холодном или горячем двигателе. Стук на холодном двигателе исчезает после набора температуры. Когда они разогреваются и расширяются, тепловой зазор закрывается. Также причиной может стать вязкость масла, которое не поступает в нужном объеме в гидрокомпенсаторы. Загрязнение масляных каналов компенсатора также может вызывать характерный стук.

На горячем двигателе клапана могут стучать из-за низкого давления масла в системе смазки, загрязнения масляного фильтра или неправильного теплового зазора. Также следует учитывать естественный износ деталей. Неисправности могут быть в самом клапанном механизме (износ пружины, направляющей втулки, гидротолкателей и т.д.).

ЗАЗ — ремонт и эксплуатация

Как настроить карбюратор на таврии

Снял карбюратор прокладки все поздирал, все металлические плоскостя соприкосновения шлифанул широким напильником. Старая проставка под карбюратором оказалась лопнута. Прилаживаль угольник ко всем плоскостям соприкосновения. Оказалось, что проставку очень повело… Проверил на новой проставке — оказалось тоже самое. Нашел дома гладкий строительный кирпичь и проставку притерал на нем с водичкой, пока вся плоскость была полностью не поцарапана, и так с двух сторон .

Все притерев, поставив коромысло, прокладки и проставку перешел к самому карбюратору. Продул компрессором все каналы. Решил загнуть 2 носика ускорительного насоса в первую камеру. И настроял их так, что при малейшем открытии камеры две струи четко били в камеру коллектора .

С первого раза не завелась и у меня через 3 пробы завестись сел аккумулятор. Все ночь он заряжался, пока я был на работе. Как тока пришел с работы увидел, что провод датчика хх не подключен. После подключения завелась с пол оборота. Прогрел, качество смеси не менял. Только уменьшил количество смеси.

Руководство по настройке и ремонту карбюраторов сист. Солекс, автор Ерохов

Хорошо илюстрированое издпние с теорией работы карбюраторов, каждой системы в отдельности и конкретно как это все устроено в Солексе. Год выпуска: 2004 Издательство: За рулем Формат: PDF Качество: Отсканированные страницы Количество страниц: 94 Размер: 17 МВ Скачать с depositfiles.com

Книжка украинского издательства Ранок, иллюстрации и подробные советы. Старое руководство, выходило вроде в двух изданиях. год выпуска неизвестно качество PDF — сканированные материалы, среднее качество количество страниц 256 Размер: 24 МВ Скачать с depositfiles.com

Как настроить карбюратор ваз

Двигатель часто называют сердцем автомобиля, а карбюратор – сердечным клапаном. От правильной настройки карбюратора зависит многое: расход топлива, разгонная динамика, и уровень CO и прочее.

Чтобы правильно отрегулировать карбюратор, нужно иметь достаточные знания и навыки. Для регулировки карбюратора имеется два винта. Первый регулировочный винт отвечает за количество оборотов, а второй – за качество смеси. С их помощью производится регулировка оборотов двигателя на холостом ходу, а также регулировка содержания СО в отработанных газах.

Карбюратор таврия

Карбюратор SOLEX на автомобили Таврия 1102, Славута 1103, Пикап 11055 страна производитель Россия, для двигателя МеМЗ-245 1.1л и МеМЗ-2457 1.2л. Карбюратор эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок, имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, подогрев дроссельной заслонки первой камеры, блокировку второй камеры.

В каких случаях необходима установка зажигания?

в автомобилях ЗАЗ 1102 может быть проведена при наличии таких признаков неисправности:

1. Появление детонации. При работе мотора, в частности, когда водитель жмет на педаль газа, из-под капота начинает раздаваться неприятный звук металла. Специалисты в таких случаях говорят, что «стучат пальчики».
2. Силовой агрегат стал работать не в полную мощность. Тяга мотора значительно снизилась, также уменьшилось и количество оборотов ДВС, причем обороты могут плавать, то есть то подниматься, то опускаться.
3. Автомобильный мотор в целом стал нестабильно функционировать на невысоких оборотах.
4. Увеличился расход потребляемого топлива.
5. В том случае, если распределительное устройство настроено на более позднее зажигание, то это может привести к перегреву силового агрегата.

Естественно, описанные неисправности могут свидетельствовать и о других проблемах. При появлении таких проблем нужно проверить свечи, катушку, , чтобы убедиться в том, что причина заключается не в них.

Неисправности устройства и способы их устранения

По каким причинам может отказаться работать трамблер и как можно исправить ситуацию:

1. Ослабло крепление распределительного узла, что привело к некорректной работе мотора. Из-за ослабленного крепления мог сбиться угол опережения, что в свою очередь приведет к затрудненному запуску, снижением мощности, а также неустойчивым холостым оборотам. Также возрастет и расход топлива. В данном случае нужно просто затянуть винт, который крепит устройство, при помощи ключа.
2. К распределительному механизму подключены высоковольтные провода в неверной последовательности. Это может привести к тому, что ДВС вовсе не запустится или заведется, но при этом из-под капота будут раздаваться хлопки, машина будет ехать рывками. Откройте сервисную книжку и уточните, как должны быть подключены высоковольтные провода, переподключите их.
3. Еще одна неисправность — это пробитая крышка механизма. Как показывает практика, место пробоя обычно хорошо видно даже невооруженным глазом. Из-за пробоя возможна утечка тока, что способствует сбоям в функционировании ДВС. В данном случае единственным вариантом будет замена крышки.
4. В крышке распределителя произошло окисление либо разрушение контактов. Если речь идет об окислении, то можно произвести очистку контактов при помощи растворителя, если же проблема заключается в разрушении, то элементы подлежат замене.
5. Износился контактный уголек на крышке, мотор при этом будет запускаться с трудом. Производится либо замена уголька, либо крышки в целом.
6. Поломка датчика Холла. Такая неисправность приведет к невозможности запуска мотора, контроллер следует заменить. Возможно, что произошел обрыв проводки от этого контроллера к разъему, тогда девайс необходимо более тщательно проверить.
7. Износился верхний подшипник. Признаком неисправности будут нестабильные холостые обороты. Проблема решается путем замены валика с центробежным регулятором, а также подшипниковым устройством. Либо же распределительный механизм придется менять полностью.
8. Вышел из строя вакуумный регулятор опережения. При такой неполадки силовой агрегат транспортного не сможет тянуть авто на подъем, мощность двигателя значительно снизится, как и его приемистость. Это происходит в результате того, что сам регулятор используется для того, чтобы выставить угол опережения немного раньше в режиме высокой нагрузки на мотор. Причина может заключаться в отсутствии герметичности корпуса данного устройства или в заедании патрубка от карбюратора, подключенного к нему. Также проблема может заключаться в неисправности поворотной пластины. Решение неполадки может заключаться в устранении проблем с герметичностью или заменой вышедших из строя компонентов. В крайнем случае можно полностью заменить регулятор.
9. Проблемы в работе центробежного регулятора. Симптомы неисправности будут аналогичными. Что касается причин, то необходимо проверять пружинки грузов, они могли ослабнуть или выйти из строя в результате износа, также могли потеряться демпферные колечки грузов, сами грузы могут заедать. Нужно произвести демонтаж распределителя и заменить сам регулятор, поскольку его ремонт в большинстве случаев нецелесообразен.

 Загрузка …

Расход топлива на ЗАЗ-1102 “Таврия”

Вот что-то стал замечать с момента покупки Таврюхи,что она очень много бензина “кушает”. 10-15 литров.Точно не замерял,но по тому как заливаю бензин на заправке,заметно.В чём может быть причина ? Карбюратор сделал хороший мастер.Машинка “попёрла” неплохо,перестала дёргаться.Но бензин кушать не перестала,как по норме.Прокладку под карбюратором не меняли.Ни маленькую,ни большую.Ещё не отрегулированы клапана.Может ли это влиять на расход ? Померил компрессию.В 4 цилиндрах-по 9,5. Проясните,кто что знает. Машинка 1995г.в.Пробег по спидометру 40 тысяч км.Машина вроде долго стояла.Купил я её 1,5 месяца назад.

Вообще-то странная надпись – “кроме переднеприводных” Переднеприводные как-раз к трансмиссионке совсем непривередливые – туда некритично, ТМ-4 или ТМ-5, в первые “Спутники” вообще в КПП моторное масло лили. Кто-нибудь такую канистру в руках держал – это сам Лукойл такое пишет или продавасты на своем сайте сумничали?

Сегодня в книжке прочитал,что может влиять на расход топлива. Позднее зажигание-сдвиг угла на 1 градус увеличивает расход на 1 %. Неправильно выставленные зазоры в свечах зажигания,а так же перебои в работе свечей-на 10 %. Ближний свет фар-на 5 %. Дальний свет фар-на 10 %. Температура охлаждающей температуры ниже расчётной-до 10 %. Езда на непрогретом двигателе-до 20 %. Износ цилиндропоршневой группы-уменьшение компрессии на 1 атм.-на 10 %. Износ кривошипно-шатунного механизма-на 10 %. Износ сцепления-на 10 %. Износ механизма газораспределения-до 20 %. Нарушение регулировки зазоров клапанов-до 20 %. Перетянутые подшипники ступиц колёс(плохой накат)-на 15 %. Нарушение регулировок зазоров в тормозном механизме-на 10-20 %. Не отрегулированный сход-развал-на 10 %. Пониженное давление в шинах-по 9 % на каждые 0,05 Мпа. Каждые 100 кг груза-на 10 %. Загруженный багажник на крыше-на 40 %. Пустой багажник на крыше-на 5 %. Прицеп-до 60 %. Манера езды-до 50 %. Засорение воздушного фильтра-5-10 %. Проблемы,связанные с системой питания(карбюратор,бензонасос)-до 50 %. Данные взяты с книги “Автиомобили “Таврия”,”Славута”.Руководство по ремонту.Издательство Ранок.2006 год.

Если все проценты сложить, то в минусах окажется расход, – это значит что расход составит больше чем было залито в бак. Налицо экономия немалая получается. Включил фары, и в какой-то момент бензин станет не убывать из бака, а прибывать в бак.

Ого. 425%. гарантия, что эта машина не сдвинется с места. Если выпендриватьсчя, загрузить, закинуть багажник, поставить хреновые свечи, засрать карб с бензом и фильтр оставить.

Как настроить карбюратор Солекс 21081 на Таврии 1.2?

Помогите настроить карбюратор Солекс 21081 на Таврии 1.2. Подбор жиклеров для экономии, как слоника в карбюраторе ставить, в первую гнуть?

• При отключении электроклапана холостого хода двигатель не глохнет в Таврии – 4 ответа
• Большой расход топлива ЗАЗ Таврия – 3 ответа
• Заводится и сразу глохнет Таврия – 3 ответа
• Как обеднить смесь в карбюраторе Солекс на Таврии? – 3 ответа
• Глохнет Таврия – 3 ответа

Этот ваш «расклад», он заводской. И я вам вообще-то, о нём написал в своём ответе. Создаётся мнение, что ответ вы плохо прочитали. А может вы считаете, что вам ответил какой-то прохожий?

Специально для вас, вчера сфотографировал своё карбюраторное «богатство», которое мне помогало перебирать карбюраторы. Такого разнообразия жиклёров, калиброванных сверлышек, вы не встретите ни в одном магазине, это только у настоящего профессионала в наличии может быть. Это приобреталось годами в разных местах (и не всегда в магазинах)

Слоника не трогайте, не надо никуда гнуть. Нарушите если уплотнение, то сделаете ещё хуже, будет неровно работать мотор.

Главные топливные жиклёры на этом карбюраторе установлены такие:

Но для вашего автомобиля они совсем не нужны такие большие жиклёры (я на «волге» ставил 97 и 97, она бегала успешно, единственное, только на трассе больше 110-ти км/час не ехала, но зато экономно работала, а «волга» ведь намного тяжелее «таврии»).

Вашему автомобилю достаточно будет в первую камеру жиклёр 92,5 (можно попробовать даже 90) во вторую камеру 95 (если хотите экономичней, то даже и тоже 92,5).

Главный воздушный первой камеры придётся уменьшить до 155 А во второй камере можно оставить на 135.

При всех заменах, надо обязательно делать пробный пробег и возможно корректировать размеры жиклёров. По опыту знаю, что иногда на жиклёрах написаны одни цифры, а размер другой. Однажды взял два жиклёра с одинаковой писаниной на них, ну то есть одинаковый размер отштампован на них. Держу пальцами и смотрю в просвет, видно даже не вооружённым глазом, что диаметр разный — вот такие бывают запчасти.

Обязательно проверьте пусковой зазор воздушной заслонки. От неё зависит будет ли хорошо запускаться двигатель, особенно зимой. Пусковой зазор у воздушной заслонки 2,7±0,2 мм Это когда вы «подсос» вытянули в салоне, в карбюраторе между стенкой и заслонкой, можно протолкнуть щуп (или сверло) такого размера, и никак не больше. Очень часто у людей этот размер не соответствует и они жалуются на очень плохой запуск двигателя.

Регулировка карбюратора К-133

1. Регулируем зазор между стенкой смесительной камеры и дроссельной заслонкой при полном закрывании воздушной заслонки (карбюратор снят) При полностью закрытой заслонке зазор должен составлять 1.6 — 1.8 мм, если это не так, добиваемся указанных значений зазора путем подгибания тяги.

Нижняя часть карбюратора, где крепится трос газ

Нижняя часть карбюратора, где крепится трос газа

Прилегание воздушной заслонки к стенке заборника воздуха должно быть плотным, зазор не должен превышать 0.25 мм. 2. Устанавливаем карбюратор на автомобиль. 3. Регулируем привод воздушной заслонки (ВЗ): — вытягиваем полностью рычажок управления ВЗ, затем утапливаем его на 1-2 мм. — закрываем полностью ВЗ — вставляем привод ( стальная проволока ) в бобышку рычага привода ВЗ и зажимаем винтом, закрепляем оболочку привода на кронштейне крепления оболочки привода. Все крепежные операции проводятся при полностью закрытой ВЗ 4. Проверяем работу привода ВЗ: — при вытянутом рычажке ВЗ полностью закрыта, при утопленном — ВЗ полностью открыта. 5. Вставляем привод (трос) дроссельной заслонки (ДЗ) в демпфирующее устройство рычага привода ДЗ, предварительно разместив конец оболочки привода в кронштейне — упоре оболочки. 6. Полностью закрываем ДЗ. 7. Зажимаем винтом привод (трос). 8. Одеваем натяжительную пружину и проверяем полностью ли закрыта ДЗ, и нет ли при этом прослабления троса. 9 . Регулировка ХХ

Вариант 1.

9.1. Запускаем двигатель и прогреваем его до температуры 65-75 градусов. 9.2. Заворачиваем винт качества смеси до упора, но без фанатизма. 9.3. Выворачиваем винт качества на 2 — 2.5 оборота . 9.4. Запускаем двигатель и винтом количества топливной смеси устанавливаем рабочие обороты ХХ в пределах 950 -1050 об/мин.

Вариант 2.

Выполняем пп. 9.1. — 9. 4. 9.5. винтом количества устанавливаем минимально допустимые обороты ХХ, при которых двигатель в состоянии устойчиво работать. 9.6. Винтом качества, вращая его в одну или во вторую сторону добиться максимального увеличения оборотов ХХ. 9.7. Винтом количества установить рабочие обороты ХХ. 9.8. При желании процедуру по пп. 9.5. — 9.7. можно повторить дважды. Примечание: Если есть возможность, то не стоит всем этим заниматься и отстроить систему в мастерской при помощи газоанализатора, а если нет, то путь только один — см. пп. 9.1. — 9.8. Если при выполнении пп. 9.5. — 9.7. не удается достичь желаемых результатов, это свидетельствует об износе компонентов системы ХХ, в этом случае требуется замена как минимум игл, как максимум и приработка соответствующих иглам посадочных мест (отверстий). Но не надо спешить в магазин за запчастями, можно ограничиться регулировкой по пп 9.1. — 9.4. с последующей коррекцией (При случае) настройки системы ХХ при помощи газоанализатора.

Источники

• https://AkpProfi.ru/motor/tarirovochnye-dannye-karbyuratora-soleks-21083.html
• https://otdelka-remont.ru/remont-karbyuratora-tavriya-1102/
• https://avto-love.ru/karbyurator/regulirovka-karbyuratora-tavriya-1102.html
• https://trevojnui.ru/regulirovka-karbyuratora-na-avto-tavriya/
• https://avtoritet-spb.com/populyarnye-stati/regulirovka-karbyuratora-tavriya-1102.html
• https://allomart.ru/nastroyka-karbyurator-na-tavriyu-1102/

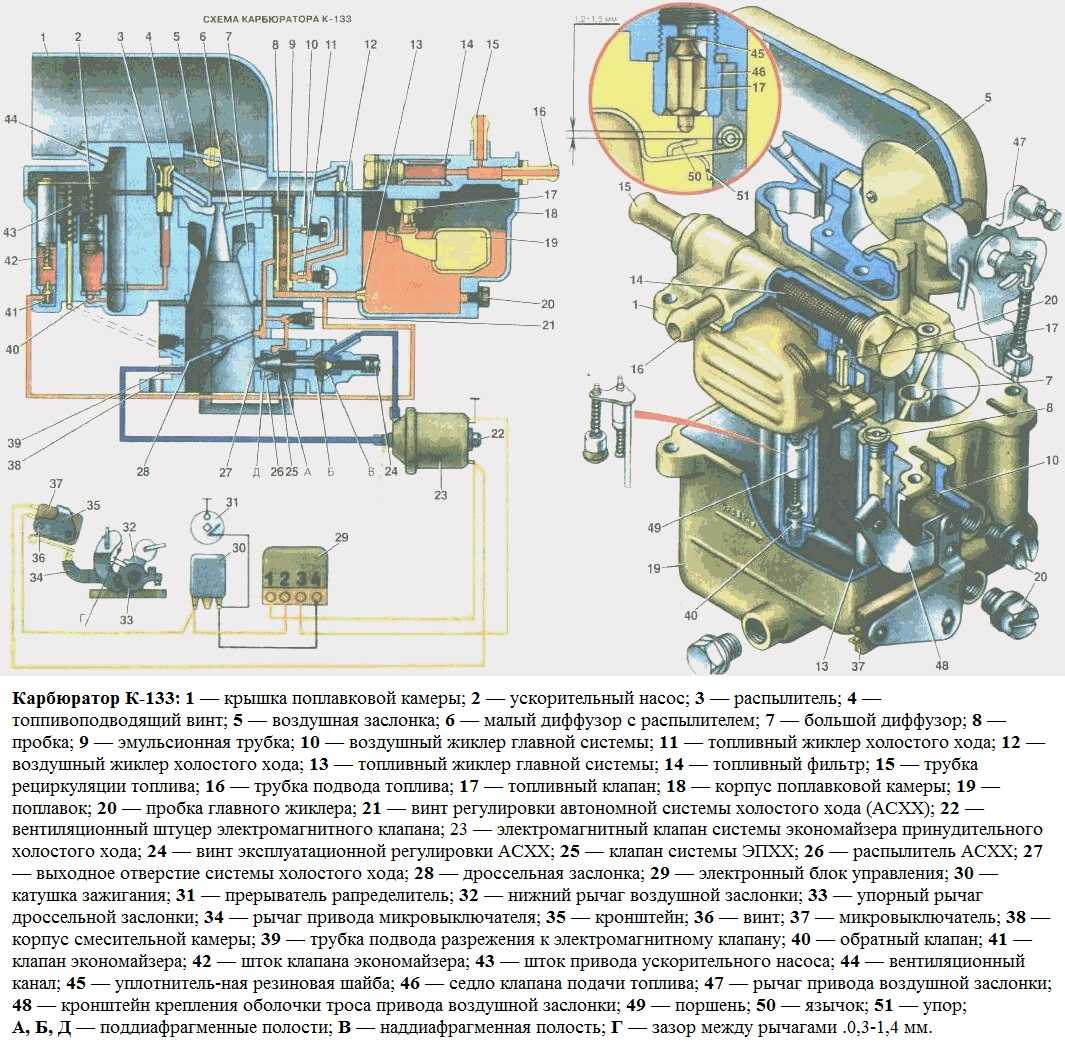

Схема карбюратора К-133

Схема карбюратора К-133М

Пусковое устройство содержит пневмокорректор 14 и систему тяг, образующих полуавтоматическую систему привода воздушной заслонки 7.

В крышке 1 карбюратора размещены клапан (трубка) 5 разбалансировки поплавковой камеры 18, топливный клапан 19, связанный с поплавком 20, штуцера 15 и 17 подвода и перепуска топлива соответственно и топливный фильтр 16.

В корпусе поплавковой камеры 1 размещены главный воздушный канал с малым диффузором 8, с прокладкой 9, защелкой-фиксатором 32 и большим диффузором 6. В перемычке малого диффузора выполнены каналы, играющие роль распылителей главной дозирующей системы и экономайзера.

Главная дозирующая система состоит из топливного 25 и воздушного жиклеров 11 и эмульсионной трубки 10.

Система холостого хода содержит топливный 12 и воздушный 13 жиклеры, а также винт 26 токсичности отработавших газов.

Ускорительный насос и экономайзер объединены общим приводом 2, кинематически связанным с приводом дроссельной заслонки 28, вращающейся на оси 29. Ускорительный насос содержит обратный клапан 33, распылитель 3 с нагнетательным клапаном 4. Карбюратор оснащен ЭПХХ с клапаном 27 и винтом количества горючей смеси, электронным пневмоклапанном 23, микропереключателем 22 и электронным датчиком 21 холостого хода.

В корпусе 18 поплавковой камеры размещен клапан 34 экономайзера, связанный через канал с распылителем, и поплавок 20, кинематически связанный с топливным клапаном 19.

В корпусе 31 смесительной камеры размещены дроссельная заслонка и штуцер 30 подвода картерных газов.

Устройство карбюратора К-133

Состоит карбюратор из трех основных частей: крышки поплавковой камеры, средней части с поплавковой камерой и нижнего патрубка со смесительной камерой. В крышке размещены воздушная заслонка, топливный фильтр, топливный клапан поплавкового механизма, распылитель ускорительного насоса, воздушный жиклер холостого хода и клапан стояночной разбалансировки. Воздушная заслонка шарнирно связана с дроссельной заслонкой и приводится в действие тягой, кнопка которой расположена на туннеле пола. При полностью закрытой воздушной заслонке дроссельная заслонка открывается на 1,6-1,8 мм, чем достигается наилучшее смесеобразование при пуске холостого двигателя.

Устройство карбюратора К-133

Средняя часть образует поплавковую камеру и воздушный канал с запрессованными в нем диффузорами. В средней части находится поплавок, ускорительный насос, клапан экономайзера, обратный и нагнетательный клапаны ускорительного насоса, воздушный жиклер главной системы, жиклер холостого хода и главный жиклер. В смесительной камере размещена дроссельная заслонка, привод которой тягой соединен с педалью акселератора. Кроме дроссельной заслонки в смесительной камере размещен экономайзер принудительного холостого хода (ЭРХХ). Экономайзер состоит из корпуса, закрытого крышкой, внутрь которого установлена диафрагма. На крышке установлен винт, которым регулируется количество поступающей в двигатель смеси и ограничивается ход клапана с диафрагмой. Экономайзер является основным регулирующим элементом, который управляет разрежением, возникающим во впускной трубе. Микровыключатель крепится на кронштейне винтами. Эффективность действия ЭПХХ зависит от правильности установки микровыключателя. Электропневмоклапан размещен на горизонтальной полке справа от катушки зажигания и предназначен для включения и отключения подачи разрежения к диафрагме клапана. Электронный блок управления устанавливается справа на стенке моторного отсека. Он управляет работой электропневмоклапана, регулируя ее в зависимости от частоты вращения коленчатого вала.

Ремонт и эксплуатация автомобилей ЗАЗ, Таврия

Проверку и регулировку зазоров в механизме привода клапанов производите на станции технического обслуживания. Перед выполнением этой операции на новом двигателе следует подтянуть болты крепления головки блока цилиндров, придерживаясь порядка, указанного на рис. 18 и моментов затяжки, указанных в Приложении 6.

Коленчатый вал проворачивайте за переднее колесо, предварительно установив автомобиль на стояночный тормоз, поддомкратив его и включив четвертую или пятую передачу. Под кузов обязательно установите подставку.

Проворачивать коленчатый вал можно также за шкив распределительного вала специальным приспособлением, предварительно вывернув свечи зажигания.

Регулировку зазоров следует выполнять в такой последовательности:

• установите поршень первого цилиндра в ВМТ конца такта сжатия, при этом метка на шкиве коленчатого вала должна совместиться с установочным болтом, или риска ВМТ на шкиве коленчатого вала совпадать с меткой ВМТ на кожухе, а бегунок должен находиться против электрода крышки с цифрой 1. В этом положении регулируется зазор в выпускном клапане третьего цилиндра;

• ослабьте гайку регулировочного винта на коромысле и, вращая ключом М9811-288 регулировочный винт, предварительно установив между наконечником и стержнем клапана соответствующий щуп, установите не- обходимый зазор. Во время вращения винта рекомендуется несколько передвигать щуп. Щуп должен протягиваться с небольшим усилием. Удержав ключом винт, затяните гайку и снопа проверьте зазор;

• после регулировки зазора в выпускном клапане третьего цилиндров по- следовательно проворачивайте коленчатый вал на 180° и регулируйте зазоры, соблюдая очередность.

Автомобиль «Таврия» Ликсеича

Настройка, ремонт карбюратора Solex

4. А провалы опять остались. Возможно где-то в карбюратор попадает «лишний» воздух. Начинаем искать его. Проверить подсос воздуха между подошвой карбюратора и впускным коллектором. Лучше всего просто заменить прокладки и посадить их на литол. Убедится, что подошва карбюратора (нижняя его часть) плоская. Самая нижняя прокладка должна быть паронитовая с овальным отверстием. Ее нужно уложить прямо на очищенный от остатков старой прокладки и грязи и смазанный литолом коллектор. Выше идет толстая эбонитовая прокладка, тоже ее садим на литол. Сверху ставим снова паронитовую прокладку с двумя отверстиями, смазываем ее литолом, а уже на нее ставим карбюратор. Гайки затягиваем равномерно, но нельзя тянуть очень сильно — подошва карбюратора может изогнуться. И нельзя это делать на горячем моторе (!).

Проверить герметичность трубочки подвода разрежения к трамблеру. Проверить резиновое колечко на клапане экономайзера принудительного холостого хода. Проверить люфт осей дроссельных заслонок, туда тоже может попадать воздух.

6. Если на холостом ходу глохнет. Включаем зажигание, должен быть щелчок в клапане ЭПХХ. Если его нету — ищем причину в клапане (сгорел, заклинил) или в подаче питания +12В на клапан от блока ЭПХХ. Клапан можно проверить омметром, его сопротивление будет порядка 100 Ом. Или просто подать на него +12 В — его шток должен выдвигаться при подаче напряжения. Бывает, что отходит клемма массы на блоке ЭПХХ. Ее зачистка часто решает проблему. Если щелчок есть — заводим двигатель на подсосе. Далее выкручиваем клапан ЭПХХ, снимаем с него жиклер холостого хода, продуваем его. Указательным пальцем периодично прикрываем отверстие в карбюраторе, где стоял клапан. Если там был мусор он обычно исчезает после этой операции. Если не помогло — глушим двигатель и подаем сжатый воздух насосом в отверстие. Обычно помогает сразу. Если ничего не помогает, то нужно разбирать карбюратор и заниматься его чисткой. Клапан ЭПХХ я обычно заворачиваю в карбюратор рукой «до упора». Ключом не подтягиваю, чтобы не смять посадочное место жиклера холостого хода.

7. Если на малом и среднем газу автомобиль дергается в движении, а при втапливании педали газа больше — едет нормально, то по всей вероятности забиты топливные каналы первой камеры карбюратора. При этом завести автомобиль можно только при полностью втопленной педали газа. Нужно почистить каналы первой камеры. Снимаем крышку карбюратора и продуваем-прочищаем колодец с воздушным и топливным жиклером первой камеры. Бывает достаточно просто продуть насосом сжатым воздухом в колодец. При подаче воздуха в колодец должны выходить пузырьки воздуха в поплавковую камеру. Если воздухом пробить не удается — выкручиваем тонкой отверткой топливный жиклер, вынимаем его зубочисткой и чистим.

UPD по настройке холостого ходаХарактерный признак, что неправильно настроен ХХ: неустойчивая работа двигателя или хаотичные «похлопывания» из выхлопной (их хорошо слышно и можно ощутить рукой, если поднести руку к выхлопу). На моей машине еще проявлялись дергания на малой скорости особенно на 2й передаче. При отпущенном газе на 2й на скорости 5-10 км/ч авто периодично дергалось. При легком добавлении газа дергания усиливались и учащались. Вобщем ползти на 2й очень медленно не возможно.

Подготовительные работы перед регулировкой карбюратора заз 968м

Перед тем, как отрегулировать устройство, необходимо убедиться в полной исправности мотора. В противном случае, вся процедура будет бессмысленной

Для этого обратите внимание на зазоры в клапанном механизмы. Они должны быть номинальными

При необходимости, проведите их регулировку.

Следующий элемент – правильная работа системы зажигания. Угол опережения должен быть выставлен как нужно, а катушка зажигания, кабели и свечи находятся в исправном состоянии. В случае необходимости, указанные элементы нужно заменить.

Лучше всего, поставить автомобиль в теплый гараж, если работы выполняются зимой. Он должен стоять на ровном месте. На КПП включена нейтральная скорость, а колеса заблокированы стояночным тормозом.

При подготовке карбюратора заз 968м к техническому обслуживанию, настройка карбюратора должна производиться после того, как будут куплены соответствующий воздушный и топливный жиклер.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Основные данные для регулировок и контроля

Зазоры в механизме привода клапанов между колпачками винтов коромысел и стержнями клапанов на холодном двигателе, мм	Впускных	0,13…0,17
Выпускных	0,28…0,32
Зазор между электродами свечей зажигания, мм	0,7 ± 0,05
Прогиб ремня привода генератора при усилии 80… 100 Н (8…10 кгс) между шкивами, мм	8…10
Свободный ход педали сцепления (при этом свободный код конца рычага вилки выключения сцепления должен быть 3…5 мм), мм	20…30
Свободный ход педали тормоза, мм	2…5
Осевой зазор в регулируемых подшипниках ступиц задних колес, мм	0,04…0,11
Ступицы передних колес снабжены нерегулируемым шариковым радиально-упорным двухрядным подшипником № 256907Е1С17 с уплотнителями и смазкой на весь срок службы. Затяжку гайки ступицы производить с усилием, Н·м (кгс·м)	150… 180 (15,3… 18,4)
Угол свободного поворота рулевого колеса автомобиля, стоящего на дороге в положении, соответствующем движению по прямой (не более), град.	8
Расхождение передних колес (спереди больше, чем сзади) при полной массе, при замере между шипами, мм	в миллиметрах	1,3
в минутах	от -8′ до -25′
Угол развала передних колес (при полной массе), град.	0+0.33
Угол наибольшего поворота наружного колеса передней подвески (не менее), град.	27
Минимально допустимая толщина накладок для колодок передних и задних тормозов, мм	1
Минимально допустимая толщина тормозного диска передних тормозов, мм	8
Температура жидкости в системе охлаждения прогретого двигателя при движении автомобиля полной массой со скоростью 90 км/ч при температуре окружающего воздуха 30°С не должна превышать °С	95
Давление масла в системе смазки двигателя при температуре масла 80°С и частоте вращения коленчатого вала, мПа (кгс/см²)	МеМЗ-245, 246, 2457, 3011	4000 об/мин	0,3-0,5 (3-5)
950 об/мин	0,08 (0,8)
МеМЗ-3071	4000 об/мин	0,4 (4,0)
870-940 об/мин	0,085 (0,85)
Уровень охлаждающей жидкости в расширительном бачке при холодном двигателе	Не ниже нижней метки
Уровень тормозной жидкости в бачке гидропривода тормозов	До нижней кромки горловины
Давление в шинах передних и задних колес, кПа (кгс/см²)	196 (2)
Дисбаланс колеса в сборе с шиной, г·см, (не более)	260
Максимальный уклон на сухом твердом грунте, на котором автомобиль с полной массой удерживается неограниченное время стояночным тормозом, %	25

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Видео: Регулировка Клапанов Таврия Под Гбо

Отрегулируйте зазор в следующем порядке:

установите поршень первого цилиндра в ВМТ конца такта сжатия, при этом метка на шкиве коленчатого вала должна быть совмещена с крепежным болтом, иначе риск ВМТ на шкиве коленвала должен совпадать с меткой ВМТ на корпус, а ползунок должен находиться напротив крышки. Это положение регулирует зазор в выпускном клапане третьего цилиндра;

открутите регулировочную гайку на балке и поверните регулировочный винт с помощью ключа M9811-288, а затем установите необходимый зазор между наконечником и штоком клапана. Рекомендуется слегка перемещать зонд при вращении винта. Зонд должен быть извлечен без особых усилий. Удерживая винт гаечным ключом, затяните гайку и шкив, проверьте зазор;

После регулировки зазора в выпускном клапане третьего цилиндра поверните коленчатый вал на 180 ° и отрегулируйте зазоры по порядку.

Регулировка клапана в Таврии

Регулировка клапана в Таврии гораздо чаще это следует делать на автомобилях с газовой установкой. В этом примере это так. Поэтому, если ГБО также установлен на вашем Tavria 1102, учитывайте зазоры клапанов, поскольку, хотя последовательность регулировок одинакова, установленные зазоры клапанов не будут существенно отличаться.

Чтобы добраться до клапанов, сначала нужно снять корпус воздушного фильтра, а во-вторых, саму крышку клапана.

Зазоры клапанов для двигателя Таврия: расход 0,15 ; выпускной 0.30. Поэтому подготовьте зонды соответствующей толщины. Последовательность регулировки клапана также имеет значение. когда поршни двигателя находятся на ВМТ, тогда начать регулировку 2 и 5 клапанов. затем поверните его на 180 и отрегулируйте его 6 и 8. Направьте коллектор, чтобы помочь, где впускные клапаны помогают. Полная схема последовательности регулировки, а также регулировка зазора клапанов самой ЗАЗ Таврия наглядно показана на видео.

Каким должен быть зазор клапанов в Славуте?

Пробелы должны быть:

Это заводские данные для взрыва.

Фабрика рекомендует настраивать их в первый раз и впоследствии для каждого технического обслуживания.

Я должен был сделать это намного раньше: намек неуместен. винт.

Сначала был либо слишком большой зазор, либо сумасшедший рег. винт был ослаблен.

Процедура регулировки клапана по схеме Tavria 1102

Регулировки клапанов Tavria гораздо чаще выполняются для тех, кто также владеет Tavria 1102 с HBO, затем при необходимости учитывают зазоры клапанов, полную схему технологического процесса.

Обратите внимание на зазоры клапанов Tavria, Slavuta: на входе. на выходе Если вы хотите отрегулировать себя, он вам понадобится

Порядок регулировки клапанов таврии

Регулировка клапанов на ваз, таврия и др. ремённых двигателях. В журнале «За рулём» раздел «Советы бывалых» предлагают для более легкого и удобного проворачивания коленвала при регулировке клапанов и проверке зажигания. просверлить отверстие диаметром около 25 мм в правом брызговике напротив болта, крепящего шкив на коленвалу. Отверстие рекомендуют закрыть резиновой заглушкой.

Собрались наконец то с другом механиком заглянуть под клапанную крышку, а там смерть а не зазоры.

— на заметку таврия, славута зазоры для клапанов:

совет: лучше не мутите сами, а возьмите книгу и шаг за шагом регулируйте в 4 захода не в 2 как советуют аматеры а в 4 как в книге 0,180,360,540.

Только будет проблема найти 0, так как об этом нигде не упоминается, легче найти по распредвалу, прокрутить колесо до метки на шкифе коленчатого вала до того момента пока в 1 впускном не будет зазора, после этого смотрите на распредвал в месте прикасания кулачка, распредвал каплеобразной формы в розрезе но очень важно здесь не проглядеть, острый конец капли должен смотреть горизонтально вниз, а возвышение на распредвале должно быть в минимальной точке, тоисть зазор максимальный. Также проверяем 3 выпускной

Если оба стоят в таком положении то вы нашли нулевой градус, если нет то прокручивайте шкиф коленчатого вала по часовой стрелке по 180 градусов до тех пор пока оба кулачка не станут на минимальные места, если нашли то поздравляю это ваша нулевая отметка. Далее лучше действовать по книге, но если кому интересно пишите помогу.
