Подготовка к замене тормозных дисков и колодок

Был заказан комплект тормозных дисков в количестве 2 шт. Выбирал что-то оптимальное цене и попал на приятную цену на модель от TRW. Сам я лично ранее не покупал товары этой компании, но весьма наслышан, что качество неплохое. Код товара TRW DF4865S.

Размеры тормозного диска TRW DF4865S

Обратите внимание, что многие диски идут парами, т.е. по 2 шт в упаковке

Конкретно этот код (модель) идет по 1 шт. в упаковке. По этой причине мне пришлось дважды заезжать за дисками, т.к. в первый раз привезли только одну коробку, вероятно думая, что в ней два тормозных диска. Хорошо, что решил все проверить и убедиться в соответствии.

Новый тормозной диск TRW DF4865S в упаковке по 1 шт.

Кстати, данная модель подходит не только на Kia Soul, но и на Ceed, а так же Hyundai I20 и I30.

В отличии от левой стороны, справа диск снимался тяжело. Помогло, вероятно, конкретное поливание WD-шкой во все щели и так стоял около половины суток. Затем стучал молотком в районе внутреннего буртика с тыльной стороны диска, постепенно проворачивая. После парочки десятков хороших ударов диск поддался и соскочил со ступицы.

Старый оригинальный тормозной диск Киа Соул АМ. На момент замены прошел 53 тыс.

Замену диска было необходимо делать обязательно, т.к. износ существенно превысил минимально допустимую толщину 24,4 мм и был что-то около 23,8 мм. Дополнительное тому доказательство, что основание колодки начало тереть по образовавшемуся на диске буртику. Не исключено, что колодки уже не достаточно плотно прилегали к поверхности диска. Хотя проблем с торможением я не замечал.

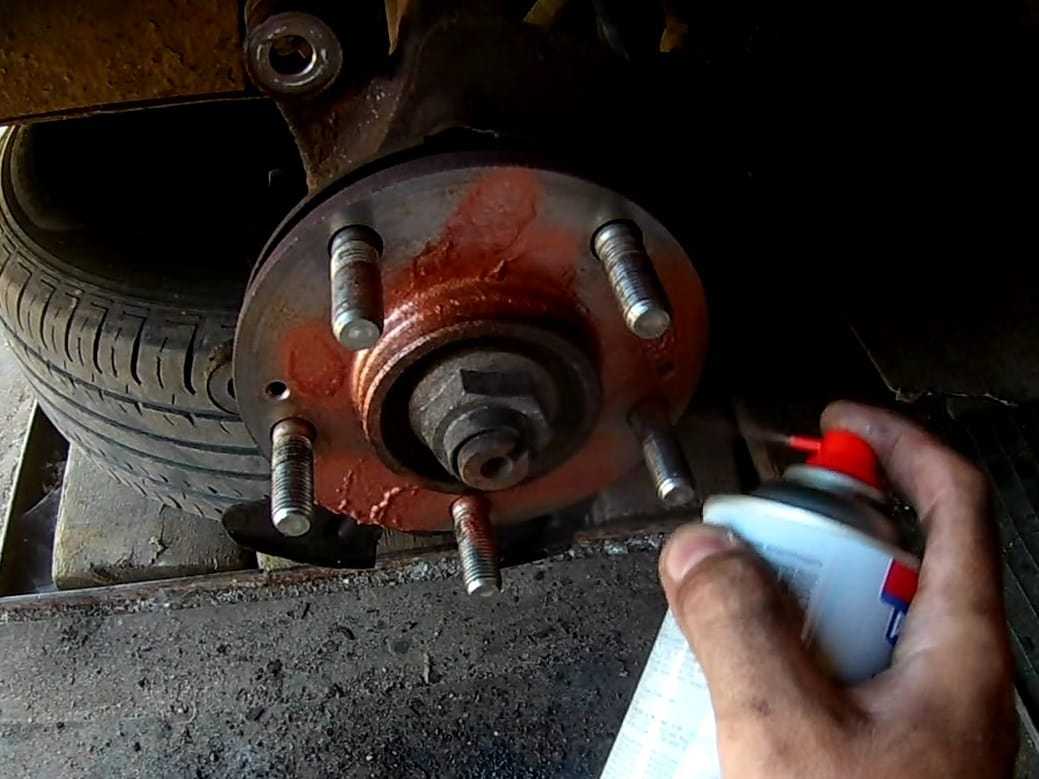

Посадочные места диска и колодок смазывал медной смазкой, способной выдерживать большие температуры. Посмотрим, на сколько такая рекомендация действенна, т.к. на заводе явно так никто не делал и диски снялись относительно просто. Предварительно места очищал привычным очистителем WD40.

Посадочные места обрабатывал медной смазкой

После установки нового диска на ступицу перехожу к установке скобы направляющей

Обратил внимание, что сами направляющие ходят туговато и требуют обслуживания. Так как смазки для направляющих не было, то этот момент пришлось отложить на позже

Про смазку направляющих будет отдельный пост и видео на канале My Kia Soul.

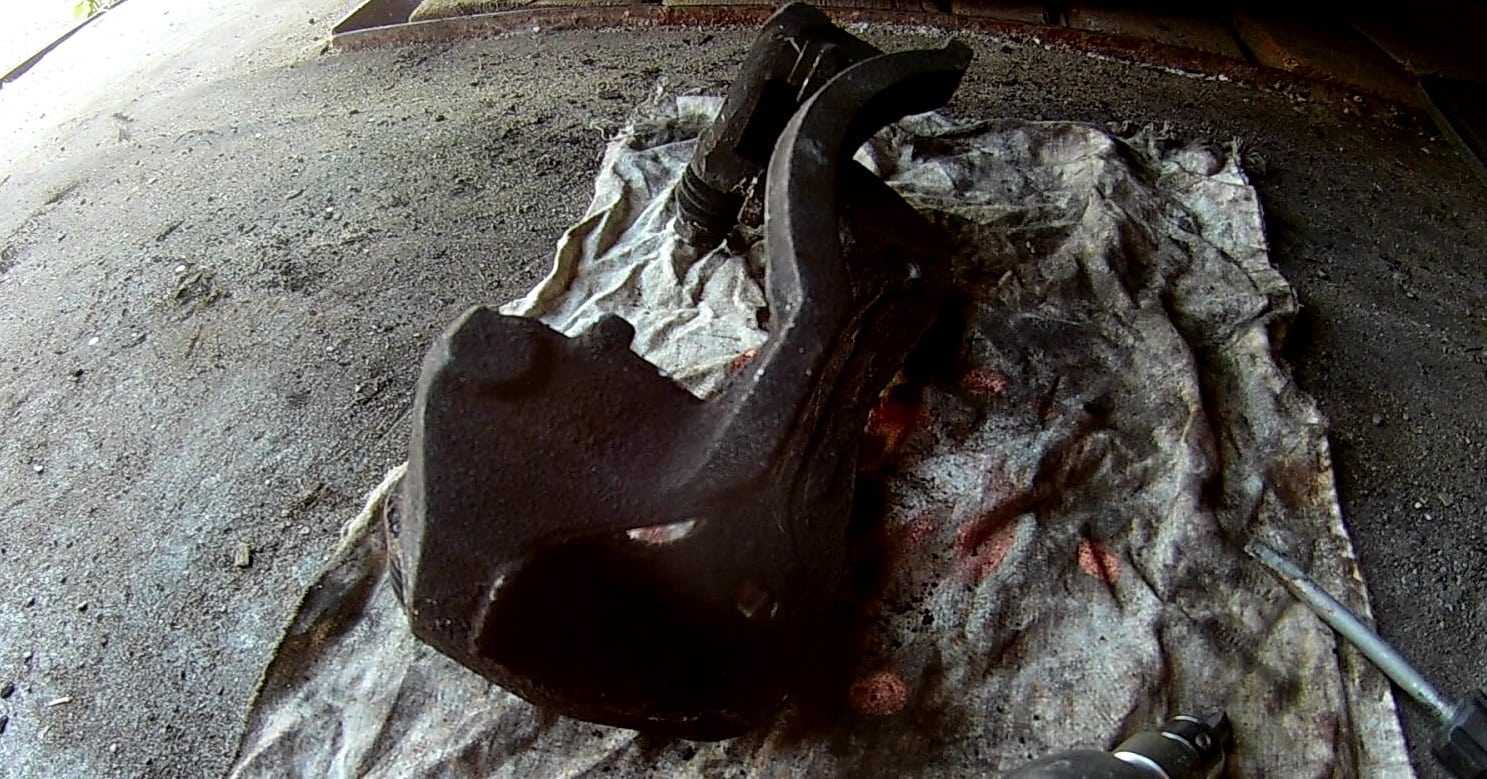

Подготавливаем скобу направляющих. Очищаем посадочные места.

Удобнее всего очищать посадочные места металлической щеткой, но я воспользовался плоской отверткой и удалил грязь с мест установки. Которые затем так же промазал медной смазкой. Ставлю скобу на место и приступаю к установке колодок.

Антискрипные пластины на новые колодки решил взять со старых

Какие инструменты нужны для замены колодок

Набор необходимых инструментов невелик:

• Противооткатные башмаки
• Баллонный ключ + домкрат
• Накидные ключи или головки на 14 и 17 с трещоткой
• Рожковый ключ на 17
• Шлицевая отвертка
• Небольшой кусок проволоки или канатика
• Щетка по металлу
• Шприц, груша или обычная клизма для откачивания тормозной жидкости
• Перчатки и кусок ветоши

Если их нет – приобретите. Стоят недорого и при небольших неприятностях всегда выручат. Головки и трещотку покупать необязательно, а ключи должны быть на борту. Нелишним будут очиститель тормозов и смазка для направляющих суппорта. Очиститель эффективно удалит загрязнения с тормозных дисков. Часть смазки потребуется направляющим, а оставшаяся пригодится в последующем для других деталей машины.

Какие колодки выбрать вперед и назад

Выбрать колодки для своего Сид можно по каталогам согласно комплектации автомобиля. Это просто сделать в магазине или заранее переписать номер на сайте производителя. Соответствие колодок конкретному авто указано и на упаковке. Поэтому ошибиться трудно, затруднения возникают при выборе торговой марки.

Сомневающимся и патриотам КИА проще всего – выбор за фирменными колодками в фирменном же магазине. Это достойное приобретение. Гарантировано качество и соответствие именно вашей машине. Тем, кто не так трепетно относится к фирменным запчастям, подойдут колодки MOBIS и SANGSIN BRAKE, которые поставляют комплектующие на заводы Hyundai и KIA. Хорошим выбором станут TRW/Lucas, Remsa и MILES. Продукция этих производителей отличается высокой надежностью и качеством изготовления. Они производят колодки для всех автомобилей. Неплохо зарекомендовали себя недорогие колодки ABE, PROFIT и JAPANPARTS.

В любом случае нужно внимательно отнестись к покупке, вместе с продавцом изучить каталог и подобрать соответствующие вашему КИА Сид колодки.

Замена колодок на «ручнике»

Часто бывает, что при активировании ручника стояночного тормоза не происходит ничего. Это говорит либо о порванном тросе, либо о стертых колодках. Порванный тросик – явление частое и заменить вручную не составляет труда, но что касается колодок – то стереть их практически невозможно.

Только при условии, что вы всегда во время «спортивной» езды активируете ручник, чтоб войти в поворот. Либо Вы проехали целый день на с включенным ручником, чего быть не может. В

едь в автомобиле Kia Ceed при включенном ручнике загорается лампа на приборной панели, а при моменте трогания авто включается сигнал, оповещающий о том, что ты «что-то» забыл выключить.

Для данной операции потребуется ключ на 6, пассатижи и отвертка с плоским лезвием.

1. Установить домкрат и поднять автомобиль сзади слева.
2. Снять левое заднее колесо.
3. Снять тормозной диск.
4. Провернуть тарелку стержня пружины, нажав на неё предварительно.
5. Снять тарелку и пружину.
6. Демонтировать колодки и регулировочный механизм.
7. Изъять разжимной механизм, выведя его из зацепления с тросиком ручника.
8. Снять тормозной щит. Для этого нужно вывернуть пять болтов крепления.
9. Снять колодки стояночного тормоза. Оценить их состояние. При необходимости заменить на новые. После монтирования на место смазать тугоплавкой смазкой на точки контакта колодок со щитом.
10. Установка производится в порядке, обратном снятию. Дабы не запутаться при сборке – синяя пружина – пружина тормозной колодки. Желтая пружина – пружина задней колодки.
11. Отрегулировать привод стояночного тормоза из салона.
12. Натянуть тросик путем снятие и включения стояночного тормоза.

Всегда проверяйте тормозные колодки передних, задних колес и колодки стояночного тормоза на изношенность, дабы быть уверенными в своем автомобиле.

Когда менять передние и задние тормозные колодки в КИА Сид

Автосервисы не отличаются оригинальностью, и многие из них с удовольствием поменяют все колодки вашего КИА Сид на первом же ТО, при пробеге 15000 км (или через 12 месяцев). И потом будут делать это с такой же регулярностью. Действительно, производители авто рекомендуют каждые 20 тыс. км проверить тормоза и колодки, и при необходимости – отрегулировать, отремонтировать, очистить или заменить. То есть, сначала проверить, и только потом менять. Поэтому не следует поддаваться на уговоры механиков, тем более, что проконтролировать и заменить колодки можно самому.

Менять колодки нужно с учётом износа. Передние берут на себя основную нагрузку, поэтому изнашиваются быстрее и заменяются гораздо чаще. При умеренном стиле вождения передние прослужат до 50, у любителей погонять и резко тормозить до 30 тыс. км. Задние служат минимум в 1,5 – 2 раза дольше. Помимо стиля вождения уменьшается срок службы при неисправностях тормозной системы, езде по загрязнённым дорогам и некачественного материала самих тормозных колодок.

Кроме условного интервала замены, есть и другие признаки, по которым определяют необходимость замены тормозных колодок:

• Скрип от акустического датчики износа. Датчик, это специальная пластина встроенная во фрикционный материал колодок. При критическом износе он касается тормозного диска и издаёт характерное поскрипывание или писк.
• Снижение уровня тормозной жидкости.
• Износ накладок до толщины 5 мм (2мм это критический размер — немедленная замена).
• Биение тормозных дисков.
• Увеличение тормозного пути.

Визуально контролируют толщину внутренних накладок, так как они изнашиваются быстрее.

Также, замену колодок проводят при замасливании или наличии на них повреждений, в случае расслоения и одновременно со сменой тормозных дисков.

Какие инструменты нужны для замены колодок

Набор необходимых инструментов невелик:

• Противооткатные башмаки
• Баллонный ключ + домкрат
• Накидные ключи или головки на 14 и 17 с трещоткой
• Рожковый ключ на 17
• Шлицевая отвертка
• Небольшой кусок проволоки или канатика
• Щетка по металлу
• Шприц, груша или обычная клизма для откачивания тормозной жидкости
• Перчатки и кусок ветоши

Если их нет – приобретите. Стоят недорого и при небольших неприятностях всегда выручат. Головки и трещотку покупать необязательно, а ключи должны быть на борту. Нелишним будут очиститель тормозов и смазка для направляющих суппорта. Очиститель эффективно удалит загрязнения с тормозных дисков. Часть смазки потребуется направляющим, а оставшаяся пригодится в последующем для других деталей машины.

Замена задних тормозных колодок

На тормозных колодках задних колес минимально допустимая толщина 2.0 мм. Рекомендуется менять колодки при замасливании рабочих поверхностей, при обнаружении непрочного соединения накладок, при наличии глубоких сколок и трещин и при превышении допустимой минимальной толщины, что очень легко проверить.

На задних тормозных колодках также присутствует индикатор уровня износа. Это громкий скрип при приближении к полному износу колодок.

Менять тормозные колодки задних тормозных механизмов рекомендуется полным комплектом из 4 штук. В противном случае, могут возникнуть проблемы с ведением автомобиля в стороны при интенсивном торможении.

Необходимо, также, обратить внимание на тормозную жидкость в бачке цилиндра. Идентично с передними, если уровень жидкости достигает верхней ветки – слить немного, дабы колодки не вытеснили жидкость

Для замены колодок потребуется ключ или головка на 14 мм, также отвертка с плоским лезвием и пассатижи.

Установить домкрат и поднять нужную часть автомобиля.
Снять необходимое заднее колесо.
Снять с направляющей наружную и внутреннюю тормозные колодки. Оценить состояние колодок и чехлов направляющих пальцев. Также детально осмотреть изношенность фиксирующих пружин

При необходимости заменить все детали.
С помощью пассатижей утопить поршень цилиндра.
Установить колодки и другие детали в обратном демонтированию порядке.
Повторить операцию с другим задним колесом.
Обратить внимание на тормозную жидкость. При необходимости долить или слить.

Не рекомендуется резко тормозить после замены колодок. При нагревании образуется нагар на колодках, что приведет к еще более низкой эффективности торможения. Рекомендуется перед выездом на оживленные магистрали, заехать в тихую улицу и привыкнуть к тормозам, так как первое время они будут менее эффективные, чем раньше, ввиду того, что новые колодки прикасаются к старым тормозным дискам лишь краями, ввиду изношенности тормозных дисков. Поэтому, рекомендуется производить замену и дисков, и колодок одновременно.

Когда менять передние и задние тормозные колодки в КИА Сид

Автосервисы не отличаются оригинальностью, и многие из них с удовольствием поменяют все колодки вашего КИА Сид на первом же ТО, при пробеге 15000 км (или через 12 месяцев). И потом будут делать это с такой же регулярностью. Действительно, производители авто рекомендуют каждые 20 тыс. км проверить тормоза и колодки, и при необходимости – отрегулировать, отремонтировать, очистить или заменить. То есть, сначала проверить, и только потом менять. Поэтому не следует поддаваться на уговоры механиков, тем более, что проконтролировать и заменить колодки можно самому.

Менять колодки нужно с учётом износа. Передние берут на себя основную нагрузку, поэтому изнашиваются быстрее и заменяются гораздо чаще. При умеренном стиле вождения передние прослужат до 50, у любителей погонять и резко тормозить до 30 тыс. км. Задние служат минимум в 1,5 – 2 раза дольше. Помимо стиля вождения уменьшается срок службы при неисправностях тормозной системы, езде по загрязнённым дорогам и некачественного материала самих тормозных колодок.

Кроме условного интервала замены, есть и другие признаки, по которым определяют необходимость замены тормозных колодок:

• Скрип от акустического датчики износа. Датчик, это специальная пластина встроенная во фрикционный материал колодок. При критическом износе он касается тормозного диска и издаёт характерное поскрипывание или писк.
• Снижение уровня тормозной жидкости.
• Износ накладок до толщины 5 мм (2мм это критический размер — немедленная замена).
• Биение тормозных дисков.
• Увеличение тормозного пути.

Визуально контролируют толщину внутренних накладок, так как они изнашиваются быстрее.

Также, замену колодок проводят при замасливании или наличии на них повреждений, в случае расслоения и одновременно со сменой тормозных дисков.

Когда менять передние и задние тормозные колодки в КИА Сид

Купоны на автомобиль не оригинальные и многие из них с радостью поменяют все колодки вашего KIA Sid при первом ТО, с пробегом 15000 км (или через 12 месяцев). И тогда они будут делать это с такой же регулярностью. На самом деле производители автомобилей рекомендуют проверять тормоза и колодки каждые 20000 км и при необходимости регулировать, ремонтировать, чистить или заменять их. То есть сначала проверьте и только потом меняйте. Поэтому не стоит поддаваться уговорам механиков, тем более что проверить и заменить колодки можно самостоятельно.

заменить колодки необходимо с учетом износа. Передние берут на себя основную нагрузку, поэтому они быстрее изнашиваются и гораздо чаще меняются. При умеренном стиле вождения передние прослужат до 50, для любителей погонять и резко тормозить до 30 тыс. Км. Задние как минимум в 1,5 — 2 раза дольше. Помимо стиля вождения, срок службы сокращается при неисправностях тормозной системы, езде по грязным дорогам и некачественному материалу самих тормозных колодок.

Помимо условного интервала замены есть и другие признаки, определяющие необходимость замены тормозных колодок:

• Писк от акустических датчиков износа. Датчик представляет собой специальную пластину, встроенную в фрикционный материал колодки. В случае критического износа он касается тормозного диска и издает характерный писк или писк.
• Уровень тормозной жидкости снизился.
• Подушечки изношены до толщины 5 мм (2 мм — критический размер — немедленно замените).
• Эксцентриситет тормозного диска.
• Увеличенный тормозной путь.

Визуально проверьте толщину внутренних накладок, так как они быстрее изнашиваются.

Кроме того, замена колодок производится при засалении или повреждении, в случае расслоения и одновременно с заменой тормозных дисков.

Что потребуется?

Не торопитесь разбирать автомобиль. Для начала нам потребуются комплектующие и инструменты.

Во-первых, нам потребуются новые тормозные диски и колодки

Новые! Это очень важное обстоятельство. Не устанавливайте слегка поношенные или еще нормальные, ставьте именно новые. Запомните навсегда, что, имея дело с тормозами, стоит ориентироваться только на безопасность, и не стоит пытаться сэкономить или как-то проявлять свою смекалку

Запомните навсегда, что, имея дело с тормозами, стоит ориентироваться только на безопасность, и не стоит пытаться сэкономить или как-то проявлять свою смекалку.

Например, некоторые автовладельцы в попытках минимизировать денежные потери от замены дисков, ставят на них свои старые колодки. Это только видимая экономия, так как от этого диски быстрее портятся и приходят в негодность. В итоге денег придется потратить гораздо больше.

Во-вторых, как вы понимаете, голыми руками нам не добраться до тормозной системы, поэтому для замены нам понадобятся инструменты. Как ими пользоваться тоже можете увидеть на видео. Набор достаточно стандартный, и не включает в себя каких-то специализированных приспособлений:

• набор из гаечных ключей;
• домкрат;
• упоры (чтобы обездвижить авто).

Предпочтительно, чтобы вам кто-то помогал при снятии старой и установке новой тормозной системы. Одному справиться тоже можно, но так будет гораздо проще.

Выбор колодок на Сид ED, JD

На JD подходят TRW GDB3585, 3582, ходят они примерно 50-60 тысяч км, при этом не крошатся, не едят диск. Цена — около 2000 рублей. Можно приобрести аналог REMSA, который производит тот же завод. Цена в среднем на 500 рублей ниже. Оригинальная деталь отличается маркировкой SBK и производится в Южной Корее, по качеству она мало чем отличатся от аналогов, но цена обычно выше. Оригинальные колодки для авто 2006-2012 (ED) года имеют следующие артикулы:

• 581011HA00 — на авто с 2006 до 2009 года, после на эти же авто пошел другой артикул – 581011HA10, по сути детали одинаковые;
• Также используется артикул 583021HA00 и 583021HA10 (задние);
• Для ручного тормоза – 583501HA00.

Для авто после рестайлинга предусмотрены колодки с другими кодами. Однако, размеры их все одинаковые, поэтому детали можно считать взаимозаменяемыми.

Колодка слева явно требует замены, колодка справа новая

CEED A2 выпускались с 2012 года, имеют следующие артикулы:

• 58101A6A00 – до 2013 года;
• 58101A6A01 – выпускаются с 2014 и позже;
• 58101A2A25 применяются для тех комплектаций, которые оснащаются тормозными дисками размером 300 мм.

Для авто, выпущенных в 2015-2017 году, подойдут следующие колодки:

• 58101A6A02 – для моделей, прошедших рестайлинг с 2016 года.
• 58101A6A70 –для авто с дисками 300 мм.

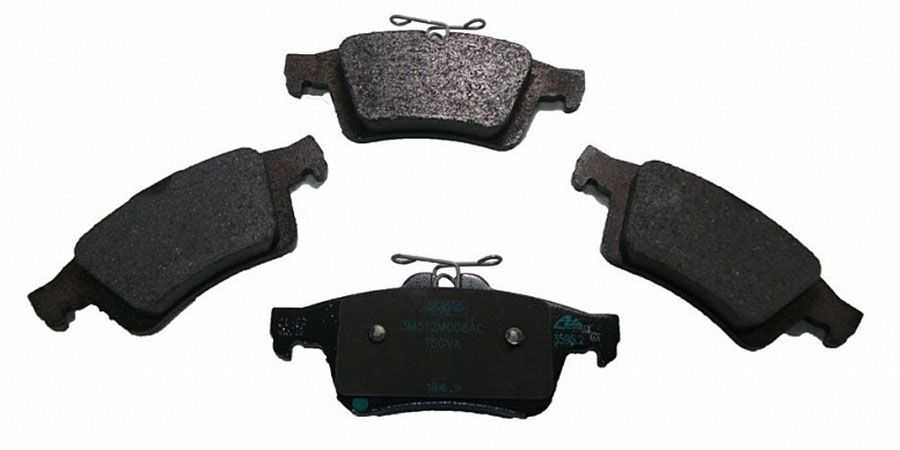

Задние колодки имеют следующий артикул:

• 58302A2A30, если ручной тормоз механический.
• 58302A6A20 — для комплектаций с EPB.

Если авто старого поколения, но с колесами R16 и дисками на 300 мм, артикул будет другим.

Замена датчика АБС Киа Сид

Система ABS позволяет тормозить более эффективно. Автолюбители знают, что бывают ситуации, когда блокируются колеса (это происходит при аварийной ситуации, резком торможении) и машина становится похожей на неуправляемую карету. Стратегия, которая спасет вас и других участников дорожного движения, — это прерывистое торможение. Однако человек во время форс-мажора может вести себя непредсказуемо или просто не помнить, что ему делать. Для этого есть система ABS. Интеллектуальная электроника отслеживает положение колес и активируется в нужный момент.

Самая распространенная неисправность АБС для Сид — это неисправность датчика колеса АБС или ЭБУ. Как правило, самостоятельно отремонтировать антиблокировочную тормозную систему непросто из-за ее сложной конструкции. Для диагностики и устранения неисправностей требуется специальное оборудование и обученный персонал, поэтому лучше всего обратиться в автосервис.

Замена задних тормозных колодок Киа Сид

Всем привет. Произведем процедуру замены задних тормозных колодок Киа Сид. Колодки на Kia Ceed меняются когда толщина фрикционной накладки меньше 2 мм. Еще бывают случаи когда фрикционные накладки отрываются от корпуса колодки. Как правило, при предельном износе колодок слышен посторонний шум. При первых подозрениях не медля проверьте колодки.

Советую при замене колодок посмотреть на состояние тормозных дисков. Минимальная толщина тормозного диска 8.4 мм. На глаз разбейте диск на шесть частей и произведете замер толщины в каждой секции. Толщина не должна колебаться, разница максимум 0.01 мм.

Порядок замены задних колодок по шагам

Замена колодок на задних колёсах кардинально не отличается от описанной выше. Главное не забыть снять авто со стояночного тормоза и подставить под передние колёса башмаки. Снятие колеса, разборка, очистка, смазка и замена немного отличаются:

1. Отпустите гайки на снимаемом колесе и поднимите авто.
2. Открутите гайки и снимите колесо, для страховки рядом с домкратом под машину можно подставить полено или в крайнем случае колесо.
3. Щеткой по металлу и ветошью очистите суппорт и защитный щиток.
4. Рожковым ключом на 17 придержите гайку на направляющем, а накидным на 12 или головкой с трещоткой открутите нижний и ослабьте верхний болт крепления скобы суппорта.
5. Потяните на себя скобу, тормозной поршень должен утопиться в цилиндр. После, проконтролируйте уровень жидкости в бачке. Лишнюю отберите. Не получилось вдавить поршень – ничего страшного, переходите к следующей операции.
6. Потяните за нижнюю часть скобы и она приподнимется вверх. Будет держаться на одном болту и её нужно подвязать проволочкой или канатиком к пружине.
7. Выньте старые колодки.
8. Отличаться могут способы утапливания тормозного поршня. Если передние и задние поршни выглядят одинаково, то и задавливаем также. Редко, но бывает, что на задних — поверхность с четырьмя выемками. Такие насильно вдавить не удастся и не нужно, чтобы не повредить! Придётся вкручивать. Это делается круглогубцами, ключом для дисковой пилы или болгарки. Если одинаковые, то одну из старых приложите плоскостью к тормозному поршню. Заведите баллонный ключ с наружной стороны в скобу, уприте в колодку и действуя ключом как рычагом задавите поршень.
9. Очистите скобу с внутренней стороны щеткой по металлу.
10. Протрите ветошью и проверьте состояние резиновых уплотнителей, при необходимости замените.
11. Сильно загрязнённый диск очистите специальным средством.
12. Проверьте ход направляющих. Если затруднён – необходимо приоткрыть пыльники, вынуть направляющие и смазать.
13. Установите прижимные пластины на колодки и вставьте колодки в суппорт. Колодку с сигнализатором износа в виде жестяной скобы, установите на внутреннюю сторону.
14. Накиньте и прикрутите скобу к суппорту.
15. Поставьте колесо и переходите на другую сторону.

Не забывайте контролировать уровень тормозной жидкости. В конце обязательно закройте крышку бачка с тормозной жидкостью и капот.

После замены не спешите трогаться с места. Убедитесь, что тормоз работает, для этого несколько раз прокачайте педаль. Если всё в порядке – можно не спеша двигаться. Не забывайте, что тормозные диски уже слегка изношены, а колодки новые. Им нужно время, что бы притереться друг к другу

Это происходит достаточно быстро, стоит всего лишь осторожно, без резких торможений, проехать первые 150 км

Замена всех колодок не займет много сил и времени. А в результате вы будете уверены, что всё проверено, смазано и заменено так как нужно. Тормоза надёжны и можно спокойно проехать много километров до следующей замены. При этом, не забывая контролировать состояние всей тормозной системы.

Толщина тормозного диска, допустимая толщина тормозного диска

Минимальная толщина тормозных дисков зависит от марки транспортного средства и от его модели. Каждый производитель устанавливает конкретные параметры изношенности в зависимости от характеристик определенного автомобиля.

То есть, не существует универсальных критериев оценки. Изношенность элемента напрямую зависит от манеры езды водителя, от его стиля торможения и состояния дорожного покрытия — если постоянно ездить каменистыми местностями, тормозные диски подвергаются износу намного быстрее. Кроме того, на преждевременный износ тормозных дисков довольно сильно оказывает свое влияние недостаточная площадь между диском и колодкой.

Для предотвращения аварийных ситуаций, изготовители автомобилей обозначают номинальную и минимальную толщину элемента на самых дисках в виде двух пометок. Стоит сказать, что производители указывают минимальную толщину с запасом, немного увеличив показатели.

Для того, что бы проверить, не являются ли тормозные диски на вашем транспортном средстве подделкой, возьмите в руки тормозной диск и внимательно посмотрите на него. Здесь вы должны увидеть две цифры, первая из которых будет обозначать начальную толщину элемента, а вторая — минимально допустимый показатель. Если вы не увидели на тормозном диске никаких обозначений, значит он попросту является фейковым, то есть подделкой.

Порядок замены передних колодок по шагам

До начала работы откройте капот и снимите крышку бачка с тормозной жидкостью. Это необходимо для контроля уровня и отбора лишней жидкости. В процессе замены придётся выдавливать тормозные цилиндры, поэтому уровень может подняться.

Дальше действуем пошагово:

1. Обязательно поставьте на стояночный тормоз и подложите башмаки под задние колёса (или хотя бы под одно — по диагонали).
2. Отпустите гайки на снимаемом колесе и поднимите авто.
3. Открутите гайки и снимите колесо, для страховки рядом с домкратом под машину можно подставить полено или в крайнем случае колесо.
4. Щеткой по металлу и ветошью очистите суппорт и защитный щиток.
5. Рожковым ключом на 17 придержите гайку на направляющем, а накидным на 14 или головкой с трещоткой открутите нижний и ослабьте верхний болт крепления скобы суппорта.
6. Потяните на себя скобу, тормозной поршень должен утопиться в цилиндр. После, проконтролируйте уровень жидкости в бачке. Лишнюю отберите. Не получилось вдавить поршень – ничего страшного, переходите к следующей операции.
7. Потяните за нижнюю часть скобы и она приподнимется вверх. Будет держаться на одном болту и её нужно подвязать проволочкой или канатиком к пружине.
8. Выньте колодки и одну из старых приложите плоскостью к тормозному поршню. Заведите баллонный ключ с наружной стороны в скобу, уприте в колодку и действуя ключом как рычагом задавите поршень.
9. Очистите скобу с внутренней стороны щеткой по металлу.
10. Протрите ветошью и проверьте состояние резиновых уплотнителей, при необходимости замените.
11. Сильно загрязнённый диск очистите специальным средством.
12. Проверьте ход направляющих. Если затруднён – необходимо приоткрыть пыльники, вынуть направляющие и смазать.
13. Установите прижимные пластины на колодки и вставьте колодки в суппорт. Колодку с сигнализатором износа в виде жестяной скобы, установите на внутреннюю сторону.
14. Накиньте и прикрутите скобу к суппорту.
15. Поставьте колесо и переходите на другую сторону.

После каждой манипуляции с поршнями контролируйте уровень тормозной жидкости!

Выбор колодок на Сид ED, JD

На JD подходят TRW GDB3585, 3582, ходят они примерно 50-60 тысяч км, при этом не крошатся, не едят диск. Цена — около 2000 рублей. Можно приобрести аналог REMSA, который производит тот же завод. Цена в среднем на 500 рублей ниже. Оригинальная деталь отличается маркировкой SBK и производится в Южной Корее, по качеству она мало чем отличатся от аналогов, но цена обычно выше. Оригинальные колодки для авто 2006-2012 (ED) года имеют следующие артикулы:

• 581011HA00 — на авто с 2006 до 2009 года, после на эти же авто пошел другой артикул – 581011HA10, по сути детали одинаковые;
• Также используется артикул 583021HA00 и 583021HA10 (задние);
• Для ручного тормоза – 583501HA00.

Для авто после рестайлинга предусмотрены колодки с другими кодами. Однако, размеры их все одинаковые, поэтому детали можно считать взаимозаменяемыми.

Колодка слева явно требует замены, колодка справа новая

CEED A2 выпускались с 2012 года, имеют следующие артикулы:

• 58101A6A00 – до 2013 года;
• 58101A6A01 – выпускаются с 2014 и позже;
• 58101A2A25 применяются для тех комплектаций, которые оснащаются тормозными дисками размером 300 мм.

Для авто, выпущенных в 2015-2017 году, подойдут следующие колодки:

• 58101A6A02 – для моделей, прошедших рестайлинг с 2016 года.
• 58101A6A70 –для авто с дисками 300 мм.

Задние колодки имеют следующий артикул:

• 58302A2A30, если ручной тормоз механический.
• 58302A6A20 — для комплектаций с EPB.

Если авто старого поколения, но с колесами R16 и дисками на 300 мм, артикул будет другим.

Напоминаем, что бывают случаи когда автомобили одной серии, года выпуска и комплектации имеют разные детали, существенно отличающиеся друг от друга. Поэтому для точного подбора автозапчастей лучше всего использовать VIN-номер машины.
