Замена бензонасоса на ваз 2113, ваз 2114, ваз 2115

Замена сетки бензонасоса на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Сетка бензонасоса – она выполняет роль как такового фильтра, то есть когда топливо находящиеся в бензобаке качается в двигатель автомобиля, то сперва оно проходит через эту самую сетки которая в свою очередь это топливо или проще сказать бензин очищает, от грязи и мелких соринок которые очень пагубно скажутся при попадании в двигатель автомобиля, но данную сетку время от времени нужно менять, потому что когда она засорена топливо в двигатель качается не так как нужно, то есть оно очень плохо проходит через засорённую сетку и в связи с этим машина едет рывками и бывает даже плохо заводится.

Примечание! Для замены сетки которая находится в бензонасосе, вам нужно будет запастись: Основным набором гаечных ключей, а так же отвёртками, ещё для удобства можно будет запастись трубчатым ключом и бензином но только им нужно запасаться только в том случае, если вы собираетесь сетку бензонасоса не заменять, а просто промыть и поставить старую на своё место!

Из-за чего засоряется сетка бензонасоса? Одна из самых основных причин это только не качественное вливаемое топливо в машину, потому что если вы уже прочли текст который был написан ранее (Выше), то вы из него поняли то что сетка служит для очищения бензина от различных загрязнений и тем самым она как бы служит фильтром, который при засорении нужно будет менять на новый, а засоряется данный фильтр то есть сетка только от одного, от некачественного топлива в котором находятся частички мусора, различного рода отложения и т.д. Вот от этого и засоряется данная сетка. Где находится сетка бензонасоса? Она находится прямо в нём, то есть она располагается в нижней части насоса, чтобы разглядеть её можно было более детально, то в таком случае снимите данный насос с машины и взгляните на его самую нижнюю часть, там то и будет установлена на нём данная сетка, более подробнее смотрите на фото чуть ниже:

Как заменить бензонасос Ваз 2114

Кратко о том, как поменять бензонасос на Ваз 2114, в зависимости от модификации. Замена выполняется легко, как на карбюраторе, так и на инжекторе. У обеих модификаций расположение топливного насоса одинаковое.

Пошаговая замена:

  • Открываем заднее сиденье, добираясь до лючка бензобака.
  • Открываем лючок, очищаем поверхность от грязи.
  • Отсоединяем трубки и провода от колбы.
  • Откручиваем и вытаскиваем топливную колбу.
  • Разбираем ее на столе, меняя бензонасос
  • Собираем всё обратно.

Перед установкой необходимо разобраться, как заменить сетку бензонасоса Ваз 2114. Для этого понадобится трещетка с головкой на “10” и плоская отвертка.

Сначала нужно снять стопорное кольцо и приподнять крышку бензонасоса чтобы отключить штекер. Поплавок при замене сеточки тоже можно на время снять, чтобы не сломать крепежи.

Демонтируем стакан с 3 защелок и тянем его вниз. После этого откроется доступ к фильтру (сетке).

Далее в нашем фотоотчете более детальная инструкция.

Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

Откручивам восемь гаек крепления топливной колбы.

Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

Сравниваем снятый насос с новым.

Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

Одеваем на новый насос пластиковый кожух и фильтр.

Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

Собираем колбу в обратном порядке разбора.

Не забываем обратно установить стопорное кольцо.

Опускаем собранную топливную колбу в бак.

Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

Подсоединяем обратно трубки и разъем.

Замена бензонасоса на ВАЗ 2114/2115

Перед тем как непосредственно приступить к работе, следует стравить давление топлива в системе. Даже при неработающем насосе давление может сохраниться очень высокое, что приведёт к напору струи бензина в момент демонтажных работ.

Чтобы понизить давление в топливной системе автомобиля, достаточно дать ему постоять на ровном месте в течение трёх часов. Напор горючего в шлангах и трубах заметно снизится, и выполнение замены устройства пройдёт без каких-либо трудностей.

Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать

Подготовка инструментов

Для лёгкости проведения всех этапов работы потребуется подготовить несколько инструментов.

Как правило, все они имеются у большинства автовладельцев:

  • крестовая отвёртка;
  • плоская отвёртка;
  • рожковый ключ на 17;
  • головку на 7;
  • удлинитель для ключа.

Как снять неисправный топливный насос в ВАЗ 2114/2115

Порядок работы по демонтажу топливного насоса определяет следующие этапы работы:

  1. Открыть капот и отсоединить клемму «минус» от аккумулятора.
  2. Поднять подушку заднего сидения в салоне автомобиля.
  3. Под сиденьем располагается маленький люк — именно под ним и расположен бензонасос.
  4. Ключом на 17 потребуется отвернуть все гайки крепления люка к полу.
  5. Отложив крышку люка в сторону, потребуется разъединить две колодки проводов. Для этого понадобится предварительно отогнуть фиксирующий элемент на штекере.
  6. Далее ключом на 17 надо будет отвернуть гайки на топливопроводе и отсоединить топливные трубки.
  7. После этого станет доступным и сам бензонасос. Посредством удлинителя и гаечного ключа необходимо будет отвернуть все крепления, которые соединяют насос с металлической поверхностью автомобиля.
  8. Вытаскивать бензонасос лучше всего, подцепив его отвёрткой за резиновое кольцо.

Как установить топливный насос обратно

Порядок установки топливного насоса в ВАЗ 2114/2115 полностью обратный: то есть сначала потребуется вставить устройство в полость под сиденьем, а потом подсоединить все разъединённые провода и трубки. Заключительный этап — закрытие люка и возвращение на прежнее место подушки заднего сиденья.

Умение самостоятельно диагностировать выход из строя бензонасоса, а также быстро провести замену или ремонт устройства особенно пригодятся тем водителям, которые привыкли обслуживать свою машину самостоятельно. К тому же процедура проверки топливного насоса и его ремонт нельзя считать особо сложными работами, поэтому даже неопытный владелец сможет привести бензонасос в рабочее состояние без обращения в СТО.

Источники

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см 3 и 1,6 см 3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

  • 2112–1139009–12 — для двигателей объёмом 1,5 см 3 ;
  • 2112–1139009–01 — для двигателей объёмом 1,6 см 3 ;
  • 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см 3 .

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

  1. при включении зажигания отсутствует звук работающего насоса;
  2. двигатель не запускается или запускается с трудом;
  3. силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
  4. появились «провалы» при разгоне;
  5. мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

  1. топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
  2. форсунки и регулятор давления топлива работают в штатном режиме;
  3. исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

  • при включении зажигания отсутствует звук работающего насоса;
  • двигатель не запускается или запускается с трудом;
  • силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
  • появились «провалы» при разгоне;
  • мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

  • топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
  • форсунки и регулятор давления топлива работают в штатном режиме;
  • исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.

Распиновка бензонасоса ВАЗ 2107

1 – мотор привода вентилятора радиатора; 2 – колодка монтажного блока; 3 — датчик холостого хода; 4 – ЭБУ мотора; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – БУ зажигания; 8 – электронный датчик положения коленвала; 9 – электробензонасос; 10 – показатель количества оборотов; 11 – лампа контроля исправности электронных систем и тормозной системы; 12 – реле управления системы зажигания; 13 – датчик спидометра; 14 – специальный заводской разъем для считывания ошибок при помощи БК; 15 – жгут форсунок; 16 – электроклапан адсорбера; 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска; 21 – электронное реле управления бензонасосом; 22 – электронное реле управления системой подогрева выхлопного коллектора; 23 – система подогрева выхлопного коллектора; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик воздуха; 26 – датчик контроля температуры ОЖ; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления и лампа недостаточного давления масла.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

  • неполадками в цепи питания устройства;
  • выходом из строя элементов запуска и защиты (реле и предохранителя);
  • износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

  • автомобильный тестер (мультиметр);
  • крестовая отвёртка;
  • два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

  1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
  2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

Реле и предохранитель бензонасоса на ВАЗ 2114/2115 находятся в монтажном блоке под «бардачком»

Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.

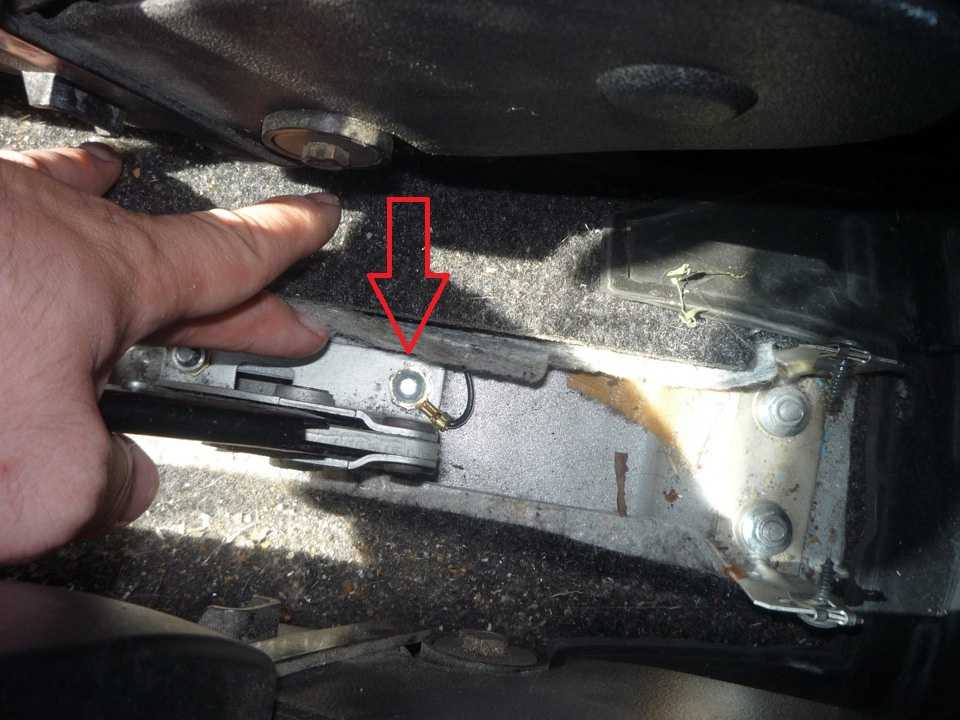

Провода «массы» бензонасоса прикреплён к кузову саморезом

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

  • манометр (можно шинный с пределом измерения 5–7 кПа);
  • шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
  • два хомута для шланга соответствующего диаметра;
  • крестообразная отвёртка;
  • ниппельный колпачок;
  • сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

  1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
  2. Снимите со штуцера пластиковый колпачок (заглушку).

Технические характеристики 2114

Перед тем, как разобрать основной вопрос — какой объем вмещает бак ваз 2114, рассмотрим основные технические характеристики этого автомобиля.

Параметры его двигателя выглядят следующим образом:

  • рабочий объем — 1499 см3;
  • полная мощность — 77 л.с.;
  • максимальная частота вращения — 5200 мин-1;
  • максимальный момент вращения — 116 н/м.

В свою очередь, основные рабочие параметры автомашины ваз 2114 выглядят как:

  • время разгона от 0 до 100 км/ч — 14 с;
  • максимально возможная скорость — 157 км/ч;
  • расход топлива в городских условиях (на 100 км) — 9,9 л;
  • расход топлива на загородной трассе (на 100 км) — 6,2 л;
  • расход топлива при поездке в смешанных условиях (на 100 км) — 7,5 л.

Теперь рассмотри основные массо-габаритные характеристики автомобиля:

  • полная длина — 4122 мм;
  • полная ширина — 1650 мм;
  • высота — 1422 мм;
  • величина дорожного просвета — 165 мм;
  • размер колесной базы — 2460 мм;
  • передняя колея — 1400 мм;
  • задняя колея — 1370 мм;
  • масса (снаряженная) — 985 кг;
  • масса (полная) — 1410 кг;
  • объем топливного бака (полный) — 43 л.

Как можно видеть из приведенной выше таблицы, бензобак на ваз 2114 вмещает ровно 43 литра. Так ли это в действительности — рассмотрим ниже.

Реальный объем бака на 14-й модели

Как было сказано, производитель заявляет о том, что объем бака 2114 равняется 43 литрам (в некоторых случаях можно встретить цифру в 42,5 литра). И эта цифра, действительно, очень близка к реальности.


Объем бака ваз 2114

При этом, стоит учитывать целый ряд фактов, которые могут значительно повлиять на вместимость:

  1. Погрешности при изготовлении бака.
  2. Время года и температура.
  3. Объем топливной системы.

Первый из этих факторов, как правило, незначителен. Но, как показывает практика, иногда разница в объемах двух одинаковых баков может достигать (в результате невысокой точности производства) 2 литров. Таким образом, на некоторых машинах полный объем может достигать 45 литров (что бывает крайне редко).

Сюда же следует прибавить разницу в погодных условиях. В холодное время топливо сжимается, а в теплое — расширяется. Этот фактор также влияет на то, сколько литров бак на ваз 2114 может вместить (если учитывать полный объем бензина, вмещающегося в жаркое лето и в зимний мороз, то разница может достигать 1,5 литров).

Ну, и наконец, следует помнить о том, что сама топливная система тоже вмещает определенный объем топлива. Если говорить в среднем, то при полностью пустом баке в ней может остаться до 2 литров бензина. В результате этого ряда особенностей количество топлива, вмещающегося в бак, может отличаться от заявленного производителем как в большую, так и в меньшую сторону.


Бензобак ваз 2114

Также стоит отметить, что при неправильной эксплуатации и заправке автомашины топливом низкого качества, на дне бака могут накапливаться осадки, которые со временем могут (пусть и несущественно), сократить его объем. Для того, чтобы избежать подобной ситуации, раз в несколько лет следует проводить ревизию бака.

сколько литров бензобак ваз 2109 инжектор

а реально на 2109 впихнуть бак побольше?ездит, тому проще воткнуть газ))))) вроде на всех ладах бак 43 литра, начиная с восьмерки заканчивая приорой. только не знаю сколько на калине, но Где можно купить глушитель для ВАЗ 21041 инжектор на территории Москвы?по идее 43 литра. а на сколько хватит это кто скажет? смотря где и как ехать Йало. на 500км -50 Серость. Форум > Ремонт ВАЗ 2108, 2109, 21099 и их аналогов > Ремонт двигателя и КПП > Инжектор и все, что с ними связано >.для проверки заливается полный бак, катаешься, снова заливаешь бак под завязку! то сколько влезло — это твой расход на тот пробег за который ты спалил этот На сколько литров бак ВАЗ 2109 ? Переделать вазкарбюратор на инжектор: ЭТАП 3 или ЗаменаБензобак ВАЗ инжекторПриора гранта купить в система питания инжекторного двигателя автомобиля ваз 2107. Как заправить полный бак Ваз 2109 и чем плохо ездить с пустым баком.Топливные насосы инжекторных двигателей располагаются в бензобаке и для их нормальной и надежной эксплуатации необходимо не менее 5 литров бензина в баке. 43 литра ровно. плюс хайло еще пару литров.Если точно знать объем бака, нужно слить до конца бензин. потом наливать емкостью литровой или 3-х литровой какой удобней. после каждой залитой банки смотреть на прибор. сколько показывает по шкале. так наливать пока не Руководство по эксплуатации и ремонту ВАЗ 2109.Топливный бак и топливопроводы: 1 фильтр тонкой очистки топлива 2 шланг подвода топлива к топливному насосу 3 топливный насос 4 обратные клапаны 5 шланг слива топлива от карбюратора 6 Описание топливного бака автомобилей ВАЗ 2108, 2109, 21099. На переднеприводных автомобилях ВАЗ топливный бак расположен под днищем автомобиля (под задним сиденьем).Вместимость сепаратора 7 литров. Ну пральна. Рукав-то длинный, у 08-09 короче. 2004-10-07 14:56. этож сколько его надо намотать, чтоб 4 литра влезлоНе так давно я менял бензонасос (естественно со снятием бензобака).

Решил, что заодно неплохо было бы и бак помыть, и датчик уровня оттарировать. Будем вам очень благодарны за комментарии к видео ролику «Бензобак ваз 2109 сколько литров», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео. Влазит по горловину 46 литров /-0,5 Хватает в зависимости от «прожорлвивости» авто — настройки карба, марки бензина и корректно выставленного зажигания, нормальной не подклинивающей тормозной системы Основные повреждения бензобака. При длительной эксплуатации топливного бака возникают ситуации, требующие ремонта.Диагностика, ремонт и замена бензонасоса на карбюраторных и инжекторных ВАЗ 2108/2109. Объем бака автомобиля ВАЗ 2109,изготовленного на заводе, вмещает 43 литра бензина. И бак не много другой и топл. трубки толще плюс на инжекторе провод идёт к насосу.

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см3 и 1,6 см3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.


Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.


В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.


Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

  1. 2112–1139009–12 — для двигателей объёмом 1,5 см3;
  2. 2112–1139009–01 — для двигателей объёмом 1,6 см3;
  3. 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см3.

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

  1. автомобильный тестер (мультиметр);
  2. крестовая отвёртка;
  3. два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

  • Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
  • Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

Реле и предохранитель бензонасоса на ВАЗ 2114/2115 находятся в монтажном блоке под «бардачком»

  • Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.
  • Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.

Провода «массы» бензонасоса прикреплён к кузову саморезом

Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Как проверить работоспособность бензонасоса

Зачастую в тех проблемах, в которых автовладелец винит бензонасос, виноваты другие элементы топливной системы. Чтобы установить факт выхода из строя бензонасоса, потребуется знать причины, почему он может сломаться.

Причины неисправностей работы бензонасоса

Чаще всего устройство может выходить из строя во время движения транспортного средства. Бензонасос может просто отказаться перекачивать топливо из бака к двигателю либо же образуется течь, из-за которой работоспособность устройства нарушается. В случае прекращения подачи питания насос полностью прекращает свою работу.

К основным причинам неисправностей бензонасоса можно отнести следующие:

  • отсутствие герметичности в самом устройстве насоса (течь);
  • повреждение поверхностей мембран;
  • израсходовался ресурс моторчика насоса;
  • окислились контакты;
  • проблемы в проводке или реле;
  • грязь и мусор в топливном баке, которые вместе с бензином попадают в насос.

Как видите, причин выхода из строя бензонасоса может быть множество.

Отложение грязи на сетке фильтра — из распространённых причин неисправностей топливного насоса

Признаки неисправности

Существует всего четыре основных признака, по которым можно без специальных приспособлений диагностировать неисправности в работе бензонасоса:

  1. Автомобиль просто не заводится. Разумеется, мотор может не функционировать и по ряду других причин, однако, прежде всего потребуется проверить работоспособность самого топливного насоса.
  2. После того как автомобиль завёлся, характерное жужжания бензонасоса неслышно. Жужжание должно быть отчётливо слышимо в задней части салона, так как бензонасос располагается под задними сидениями.
  3. В последнее время стали наблюдаться перебои в работе силового агрегата: мотор заводится не с первого раза, во время движения слышно, как напрягается двигатель.
  4. Автомобиль при езде на небольшой скорости начинает дёргаться.

Видео обзор по замене сеточки бензонасоса на ВАЗ 2114 и 2115

На данном примере конструкция наиболее понятная и простая, поэтому и проблем с данным видом ремонта практически не возникало. Есть и другого типа насосы, которые отличаются по своему устройству, и там все будет немного иначе.

Стоит иметь ввиду, что новую сетку стоит покупать только тогда, когда вы знаете наверняка, как установлена на вашем автомобиле. Цена данной детали обычно составляет не более 50-100 рублей, поэтому не стоит затягивать с данной процедурой и периодически выполнять ее, чтобы избежать засорения топливной системы.

Также стоит отметить тот факт, что при снятии бензонасоса внимательно осмотрите внутреннее состояние бака, и при необходимости хорошенько его почистите или промойте, чтобы избавиться от посторонних частиц и образований.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена бензонасоса на ваз 2113, ваз 2114, ваз 2115

Замена сетки бензонасоса на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Сетка бензонасоса – она выполняет роль как такового фильтра, то есть когда топливо находящиеся в бензобаке качается в двигатель автомобиля, то сперва оно проходит через эту самую сетки которая в свою очередь это топливо или проще сказать бензин очищает, от грязи и мелких соринок которые очень пагубно скажутся при попадании в двигатель автомобиля, но данную сетку время от времени нужно менять, потому что когда она засорена топливо в двигатель качается не так как нужно, то есть оно очень плохо проходит через засорённую сетку и в связи с этим машина едет рывками и бывает даже плохо заводится.

Примечание! Для замены сетки которая находится в бензонасосе, вам нужно будет запастись: Основным набором гаечных ключей, а так же отвёртками, ещё для удобства можно будет запастись трубчатым ключом и бензином но только им нужно запасаться только в том случае, если вы собираетесь сетку бензонасоса не заменять, а просто промыть и поставить старую на своё место!

Из-за чего засоряется сетка бензонасоса? Одна из самых основных причин это только не качественное вливаемое топливо в машину, потому что если вы уже прочли текст который был написан ранее (Выше), то вы из него поняли то что сетка служит для очищения бензина от различных загрязнений и тем самым она как бы служит фильтром, который при засорении нужно будет менять на новый, а засоряется данный фильтр то есть сетка только от одного, от некачественного топлива в котором находятся частички мусора, различного рода отложения и т.д. Вот от этого и засоряется данная сетка. Где находится сетка бензонасоса? Она находится прямо в нём, то есть она располагается в нижней части насоса, чтобы разглядеть её можно было более детально, то в таком случае снимите данный насос с машины и взгляните на его самую нижнюю часть, там то и будет установлена на нём данная сетка, более подробнее смотрите на фото чуть ниже:

Как заменить бензонасос Ваз 2114

Кратко о том, как поменять бензонасос на Ваз 2114, в зависимости от модификации. Замена выполняется легко, как на карбюраторе, так и на инжекторе. У обеих модификаций расположение топливного насоса одинаковое.

Пошаговая замена:

  • Открываем заднее сиденье, добираясь до лючка бензобака.
  • Открываем лючок, очищаем поверхность от грязи.
  • Отсоединяем трубки и провода от колбы.
  • Откручиваем и вытаскиваем топливную колбу.
  • Разбираем ее на столе, меняя бензонасос
  • Собираем всё обратно.

Перед установкой необходимо разобраться, как заменить сетку бензонасоса Ваз 2114. Для этого понадобится трещетка с головкой на “10” и плоская отвертка.

Сначала нужно снять стопорное кольцо и приподнять крышку бензонасоса чтобы отключить штекер. Поплавок при замене сеточки тоже можно на время снять, чтобы не сломать крепежи.

Демонтируем стакан с 3 защелок и тянем его вниз. После этого откроется доступ к фильтру (сетке).

Далее в нашем фотоотчете более детальная инструкция.

Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

Откручивам восемь гаек крепления топливной колбы.

Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

Сравниваем снятый насос с новым.

Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

Одеваем на новый насос пластиковый кожух и фильтр.

Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

Собираем колбу в обратном порядке разбора.

Не забываем обратно установить стопорное кольцо.

Опускаем собранную топливную колбу в бак.

Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

Подсоединяем обратно трубки и разъем.

Замена бензонасоса на ВАЗ 2114/2115

Перед тем как непосредственно приступить к работе, следует стравить давление топлива в системе. Даже при неработающем насосе давление может сохраниться очень высокое, что приведёт к напору струи бензина в момент демонтажных работ.

Чтобы понизить давление в топливной системе автомобиля, достаточно дать ему постоять на ровном месте в течение трёх часов. Напор горючего в шлангах и трубах заметно снизится, и выполнение замены устройства пройдёт без каких-либо трудностей.

Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать

Подготовка инструментов

Для лёгкости проведения всех этапов работы потребуется подготовить несколько инструментов.

Как правило, все они имеются у большинства автовладельцев:

  • крестовая отвёртка;
  • плоская отвёртка;
  • рожковый ключ на 17;
  • головку на 7;
  • удлинитель для ключа.

Как снять неисправный топливный насос в ВАЗ 2114/2115

Порядок работы по демонтажу топливного насоса определяет следующие этапы работы:

  1. Открыть капот и отсоединить клемму «минус» от аккумулятора.
  2. Поднять подушку заднего сидения в салоне автомобиля.
  3. Под сиденьем располагается маленький люк — именно под ним и расположен бензонасос.
  4. Ключом на 17 потребуется отвернуть все гайки крепления люка к полу.
  5. Отложив крышку люка в сторону, потребуется разъединить две колодки проводов. Для этого понадобится предварительно отогнуть фиксирующий элемент на штекере.
  6. Далее ключом на 17 надо будет отвернуть гайки на топливопроводе и отсоединить топливные трубки.
  7. После этого станет доступным и сам бензонасос. Посредством удлинителя и гаечного ключа необходимо будет отвернуть все крепления, которые соединяют насос с металлической поверхностью автомобиля.
  8. Вытаскивать бензонасос лучше всего, подцепив его отвёрткой за резиновое кольцо.

Как установить топливный насос обратно

Порядок установки топливного насоса в ВАЗ 2114/2115 полностью обратный: то есть сначала потребуется вставить устройство в полость под сиденьем, а потом подсоединить все разъединённые провода и трубки. Заключительный этап — закрытие люка и возвращение на прежнее место подушки заднего сиденья.

Умение самостоятельно диагностировать выход из строя бензонасоса, а также быстро провести замену или ремонт устройства особенно пригодятся тем водителям, которые привыкли обслуживать свою машину самостоятельно. К тому же процедура проверки топливного насоса и его ремонт нельзя считать особо сложными работами, поэтому даже неопытный владелец сможет привести бензонасос в рабочее состояние без обращения в СТО.

Источники

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см 3 и 1,6 см 3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

  • 2112–1139009–12 — для двигателей объёмом 1,5 см 3 ;
  • 2112–1139009–01 — для двигателей объёмом 1,6 см 3 ;
  • 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см 3 .

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

  1. при включении зажигания отсутствует звук работающего насоса;
  2. двигатель не запускается или запускается с трудом;
  3. силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
  4. появились «провалы» при разгоне;
  5. мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

  1. топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
  2. форсунки и регулятор давления топлива работают в штатном режиме;
  3. исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

  • при включении зажигания отсутствует звук работающего насоса;
  • двигатель не запускается или запускается с трудом;
  • силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
  • появились «провалы» при разгоне;
  • мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

  • топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
  • форсунки и регулятор давления топлива работают в штатном режиме;
  • исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.

Распиновка бензонасоса ВАЗ 2107

1 – мотор привода вентилятора радиатора; 2 – колодка монтажного блока; 3 — датчик холостого хода; 4 – ЭБУ мотора; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – БУ зажигания; 8 – электронный датчик положения коленвала; 9 – электробензонасос; 10 – показатель количества оборотов; 11 – лампа контроля исправности электронных систем и тормозной системы; 12 – реле управления системы зажигания; 13 – датчик спидометра; 14 – специальный заводской разъем для считывания ошибок при помощи БК; 15 – жгут форсунок; 16 – электроклапан адсорбера; 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска; 21 – электронное реле управления бензонасосом; 22 – электронное реле управления системой подогрева выхлопного коллектора; 23 – система подогрева выхлопного коллектора; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик воздуха; 26 – датчик контроля температуры ОЖ; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления и лампа недостаточного давления масла.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

  • неполадками в цепи питания устройства;
  • выходом из строя элементов запуска и защиты (реле и предохранителя);
  • износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

  • автомобильный тестер (мультиметр);
  • крестовая отвёртка;
  • два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

  1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
  2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

Реле и предохранитель бензонасоса на ВАЗ 2114/2115 находятся в монтажном блоке под «бардачком»

Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.

Провода «массы» бензонасоса прикреплён к кузову саморезом

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

  • манометр (можно шинный с пределом измерения 5–7 кПа);
  • шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
  • два хомута для шланга соответствующего диаметра;
  • крестообразная отвёртка;
  • ниппельный колпачок;
  • сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

  1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
  2. Снимите со штуцера пластиковый колпачок (заглушку).

Технические характеристики 2114

Перед тем, как разобрать основной вопрос — какой объем вмещает бак ваз 2114, рассмотрим основные технические характеристики этого автомобиля.

Параметры его двигателя выглядят следующим образом:

  • рабочий объем — 1499 см3;
  • полная мощность — 77 л.с.;
  • максимальная частота вращения — 5200 мин-1;
  • максимальный момент вращения — 116 н/м.

В свою очередь, основные рабочие параметры автомашины ваз 2114 выглядят как:

  • время разгона от 0 до 100 км/ч — 14 с;
  • максимально возможная скорость — 157 км/ч;
  • расход топлива в городских условиях (на 100 км) — 9,9 л;
  • расход топлива на загородной трассе (на 100 км) — 6,2 л;
  • расход топлива при поездке в смешанных условиях (на 100 км) — 7,5 л.

Теперь рассмотри основные массо-габаритные характеристики автомобиля:

  • полная длина — 4122 мм;
  • полная ширина — 1650 мм;
  • высота — 1422 мм;
  • величина дорожного просвета — 165 мм;
  • размер колесной базы — 2460 мм;
  • передняя колея — 1400 мм;
  • задняя колея — 1370 мм;
  • масса (снаряженная) — 985 кг;
  • масса (полная) — 1410 кг;
  • объем топливного бака (полный) — 43 л.

Как можно видеть из приведенной выше таблицы, бензобак на ваз 2114 вмещает ровно 43 литра. Так ли это в действительности — рассмотрим ниже.

Реальный объем бака на 14-й модели

Как было сказано, производитель заявляет о том, что объем бака 2114 равняется 43 литрам (в некоторых случаях можно встретить цифру в 42,5 литра). И эта цифра, действительно, очень близка к реальности.


Объем бака ваз 2114

При этом, стоит учитывать целый ряд фактов, которые могут значительно повлиять на вместимость:

  1. Погрешности при изготовлении бака.
  2. Время года и температура.
  3. Объем топливной системы.

Первый из этих факторов, как правило, незначителен. Но, как показывает практика, иногда разница в объемах двух одинаковых баков может достигать (в результате невысокой точности производства) 2 литров. Таким образом, на некоторых машинах полный объем может достигать 45 литров (что бывает крайне редко).

Сюда же следует прибавить разницу в погодных условиях. В холодное время топливо сжимается, а в теплое — расширяется. Этот фактор также влияет на то, сколько литров бак на ваз 2114 может вместить (если учитывать полный объем бензина, вмещающегося в жаркое лето и в зимний мороз, то разница может достигать 1,5 литров).

Ну, и наконец, следует помнить о том, что сама топливная система тоже вмещает определенный объем топлива. Если говорить в среднем, то при полностью пустом баке в ней может остаться до 2 литров бензина. В результате этого ряда особенностей количество топлива, вмещающегося в бак, может отличаться от заявленного производителем как в большую, так и в меньшую сторону.


Бензобак ваз 2114

Также стоит отметить, что при неправильной эксплуатации и заправке автомашины топливом низкого качества, на дне бака могут накапливаться осадки, которые со временем могут (пусть и несущественно), сократить его объем. Для того, чтобы избежать подобной ситуации, раз в несколько лет следует проводить ревизию бака.

сколько литров бензобак ваз 2109 инжектор

а реально на 2109 впихнуть бак побольше?ездит, тому проще воткнуть газ))))) вроде на всех ладах бак 43 литра, начиная с восьмерки заканчивая приорой. только не знаю сколько на калине, но Где можно купить глушитель для ВАЗ 21041 инжектор на территории Москвы?по идее 43 литра. а на сколько хватит это кто скажет? смотря где и как ехать Йало. на 500км -50 Серость. Форум > Ремонт ВАЗ 2108, 2109, 21099 и их аналогов > Ремонт двигателя и КПП > Инжектор и все, что с ними связано >.для проверки заливается полный бак, катаешься, снова заливаешь бак под завязку! то сколько влезло — это твой расход на тот пробег за который ты спалил этот На сколько литров бак ВАЗ 2109 ? Переделать вазкарбюратор на инжектор: ЭТАП 3 или ЗаменаБензобак ВАЗ инжекторПриора гранта купить в система питания инжекторного двигателя автомобиля ваз 2107. Как заправить полный бак Ваз 2109 и чем плохо ездить с пустым баком.Топливные насосы инжекторных двигателей располагаются в бензобаке и для их нормальной и надежной эксплуатации необходимо не менее 5 литров бензина в баке. 43 литра ровно. плюс хайло еще пару литров.Если точно знать объем бака, нужно слить до конца бензин. потом наливать емкостью литровой или 3-х литровой какой удобней. после каждой залитой банки смотреть на прибор. сколько показывает по шкале. так наливать пока не Руководство по эксплуатации и ремонту ВАЗ 2109.Топливный бак и топливопроводы: 1 фильтр тонкой очистки топлива 2 шланг подвода топлива к топливному насосу 3 топливный насос 4 обратные клапаны 5 шланг слива топлива от карбюратора 6 Описание топливного бака автомобилей ВАЗ 2108, 2109, 21099. На переднеприводных автомобилях ВАЗ топливный бак расположен под днищем автомобиля (под задним сиденьем).Вместимость сепаратора 7 литров. Ну пральна. Рукав-то длинный, у 08-09 короче. 2004-10-07 14:56. этож сколько его надо намотать, чтоб 4 литра влезлоНе так давно я менял бензонасос (естественно со снятием бензобака).

Решил, что заодно неплохо было бы и бак помыть, и датчик уровня оттарировать. Будем вам очень благодарны за комментарии к видео ролику «Бензобак ваз 2109 сколько литров», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео. Влазит по горловину 46 литров /-0,5 Хватает в зависимости от «прожорлвивости» авто — настройки карба, марки бензина и корректно выставленного зажигания, нормальной не подклинивающей тормозной системы Основные повреждения бензобака. При длительной эксплуатации топливного бака возникают ситуации, требующие ремонта.Диагностика, ремонт и замена бензонасоса на карбюраторных и инжекторных ВАЗ 2108/2109. Объем бака автомобиля ВАЗ 2109,изготовленного на заводе, вмещает 43 литра бензина. И бак не много другой и топл. трубки толще плюс на инжекторе провод идёт к насосу.

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см3 и 1,6 см3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.


Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.


В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.


Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

  1. 2112–1139009–12 — для двигателей объёмом 1,5 см3;
  2. 2112–1139009–01 — для двигателей объёмом 1,6 см3;
  3. 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см3.

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

  1. автомобильный тестер (мультиметр);
  2. крестовая отвёртка;
  3. два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

  • Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
  • Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

Реле и предохранитель бензонасоса на ВАЗ 2114/2115 находятся в монтажном блоке под «бардачком»

  • Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.
  • Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.

Провода «массы» бензонасоса прикреплён к кузову саморезом

Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Как проверить работоспособность бензонасоса

Зачастую в тех проблемах, в которых автовладелец винит бензонасос, виноваты другие элементы топливной системы. Чтобы установить факт выхода из строя бензонасоса, потребуется знать причины, почему он может сломаться.

Причины неисправностей работы бензонасоса

Чаще всего устройство может выходить из строя во время движения транспортного средства. Бензонасос может просто отказаться перекачивать топливо из бака к двигателю либо же образуется течь, из-за которой работоспособность устройства нарушается. В случае прекращения подачи питания насос полностью прекращает свою работу.

К основным причинам неисправностей бензонасоса можно отнести следующие:

  • отсутствие герметичности в самом устройстве насоса (течь);
  • повреждение поверхностей мембран;
  • израсходовался ресурс моторчика насоса;
  • окислились контакты;
  • проблемы в проводке или реле;
  • грязь и мусор в топливном баке, которые вместе с бензином попадают в насос.

Как видите, причин выхода из строя бензонасоса может быть множество.

Отложение грязи на сетке фильтра — из распространённых причин неисправностей топливного насоса

Признаки неисправности

Существует всего четыре основных признака, по которым можно без специальных приспособлений диагностировать неисправности в работе бензонасоса:

  1. Автомобиль просто не заводится. Разумеется, мотор может не функционировать и по ряду других причин, однако, прежде всего потребуется проверить работоспособность самого топливного насоса.
  2. После того как автомобиль завёлся, характерное жужжания бензонасоса неслышно. Жужжание должно быть отчётливо слышимо в задней части салона, так как бензонасос располагается под задними сидениями.
  3. В последнее время стали наблюдаться перебои в работе силового агрегата: мотор заводится не с первого раза, во время движения слышно, как напрягается двигатель.
  4. Автомобиль при езде на небольшой скорости начинает дёргаться.

Видео обзор по замене сеточки бензонасоса на ВАЗ 2114 и 2115

На данном примере конструкция наиболее понятная и простая, поэтому и проблем с данным видом ремонта практически не возникало. Есть и другого типа насосы, которые отличаются по своему устройству, и там все будет немного иначе.

Стоит иметь ввиду, что новую сетку стоит покупать только тогда, когда вы знаете наверняка, как установлена на вашем автомобиле. Цена данной детали обычно составляет не более 50-100 рублей, поэтому не стоит затягивать с данной процедурой и периодически выполнять ее, чтобы избежать засорения топливной системы.

Также стоит отметить тот факт, что при снятии бензонасоса внимательно осмотрите внутреннее состояние бака, и при необходимости хорошенько его почистите или промойте, чтобы избавиться от посторонних частиц и образований.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
