Обслуживаем форд фокус 2. замена, выбор термостата и тепло в салоне

Признаки неисправности термостата Форд Фокус 2

Почему сразу термостат? Очень просто. Практически каждая неисправность, которая парализует работу печки, может быть продиагностирована отдельно. За исключением, разве что, забитых сот радиатора отопителя.

Радиатор печки тоже может быть причиной холода в салоне, но если он забился, это навсегда. До замены на новый или качественной промывки печка никогда не будет теплой. А вот поломки термостата в большинстве случаев носят непостоянный характер. В зимнее время мы можем обвинить термостат на Форд Фокус 2 как в долгом разогреве двигателя до рабочей температуры, так и в холодном радиаторе печки.

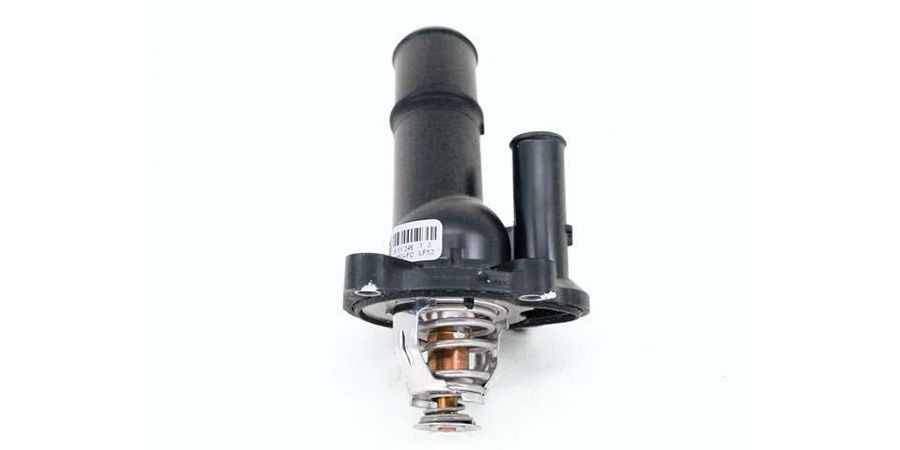

Крепление термостата одного из типов на двигатель Форд Фокус 2

А кроме этого, есть еще несколько признаков, по которым можно выяснить, что именно термоклапан виноват в наших бедах:

  • При классической двухконтурной системе охлаждения двигатель долго не выходит на режим нормальной рабочей температуры. Это можно проследить как по указателю на приборке, так и с помощью бортового компьютера, что говорит о том, что клапан термостата заклинил в открытом положении и гоняет антифриз по большому кругу, не давая жидкости прогреться.
  • Вторая крайность — перегрев. В этом случае термостат все время закрыт, антифриз не выходит на большой круг и не попадает в основной радиатор охлаждения.
  • Более сложный вариант, когда клапан полуоткрыт, но толком не работает. В этом случае жидкость может циркулировать по большому контуру, но прогреваться двигатель будет очень долго. Как раз такой вариант встречается чаще всего.

Почти со стопроцентой уверенностью можно говорить о неисправном термостате, если запустить холодный двигатель и пощупать патрубок, который соединяет термостат с радиатором. Если он сразу же начал греться — дело ясное, термостат не работает. Тот же вывод делаем после того, когда мотор прогрелся до рабочей температуры, а патрубок как был холодным, так и остался.

Двигатели, используемые на Фокус 2

Начнем с того, что этот автомобиль комплектовался разными силовыми установками, но на наш рынок поступали модели только с определенными моторами.

В России Форд Фокус 2 был доступен с бензиновыми моторами Duratec. Всего было четыре вариации по рабочему объему – 1,4 л. (80 л. с.), 1,6 л., 1,8 л. (125 л. с.) и 2,0 л. (145 л. с.).

Что касается 1,6-литровых моторов, то их было две модификации – обычная, со 100 л. с., и Ti-VCT, развивавшая 115 л. с.

Была и одна дизельная установка – 1,8-литровая, выдававшая 115 л. с. Вообще же силовых агрегатов у Форд Фокус 2 было больше, но на наш рынок другие версии практически не попадали.

Это интересно: Устранение шумов и скрипов по всему салону

Процесс замены термостата – важные особенности

Если вы никогда не проводили самостоятельный ремонт вашего Focus, то вряд ли сразу поймете, где находится термостат Форд Фокус 1. Искать его нужно в нижней части моторного отсека примерно под коробкой, закрывающей воздушный фильтр. Выглядит устройство как довольно большая изогнутая трубка с подведенным к ней питанием и подключением к патрубкам подачи антифриза.

Вот видео по процессу демонтажа термостата:

Процесс замены выглядит следующим образом:

  1. Первым делом вам нужно слить антифриз из системы. Для этого нужно демонтировать блок вентиляторов на радиаторе, отключив перед этим разъем питания. Далее в нижней части радиатора выкрутите сливную пробку, подставив под струю антифриза тазик объемом не менее 4-5 л.
  2. Чтобы получить доступ к месту монтажа термостата, лучше снять крышку коробки воздушного фильтра, тем более, что делается это буквально за несколько секунд без специальных инструментов.
  3. Осмотрите место крепления устройства. С помощью удобного для вас инструмента отпустите хомуты крепления патрубков. Можно сделать это отверткой, специальным ключом или просто удобными плоскогубцами.
  4. Далее открутите 6 болтов крепления устройства, чтобы демонтировать коробку термостата с места установки. Это сделать довольно сложно, крепежные болты большие и выкручиваются часто очень плохо.
  5. Только после снятия крышки можно будет демонтировать нижний патрубок. Стоит очень аккуратно снимать крышку термостата, часто болты обламываются, их приходится высверливать. Можно использовать WD-40 для снятия возможного окисления и ржавчины.
  6. Поставить новый термостат не будет проблемой, но нужно очень внимательно следить за качеством зажимания патрубков. Неправильно зажатый хомут станет причиной течи в системе охлаждающей жидкости.
  7. Соберите все в обратном порядке, залейте дистиллированной воды, запустите и прогрейте двигатель до рабочей температуры, проверьте работу термостата. Затем слейте воду и залейте качественный антифриз.

Вот так непросто выглядит замена термостата на Форд Фокус 1

Обратите внимание, в процессе демонтажных и монтажных работ лучше устанавливать новую прокладку коробки термостата, новые хомуты системы охлаждения, а также хомут воздушного патрубка. Это избавит вас от потенциальных проблем и позволит более долго пользоваться автомобилем без трудностей и неполадок

Как распознать, что термостат пора менять?

Сначала владельцы автомобиля замечают, что температура охлаждающей жидкости нестабильна. Мотор может перегреваться или не набирать нужную рабочую температуру. В этих ситуациях меняется расход топлива, а также повышается опасность выхода двигателя из строя. Стоит внимательно относиться к таким проявлениям неполадок, чтобы не довести автомобиль до серьезной поломки.

Замена производится в нескольких случаях:

  • после прогрева автомобиля начинается заметный перегрев двигателя (термостат не открывается на большой круг);
  • прогрев происходит слишком долго, зимой температура и вовсе не доходит до рабочей (устройство постоянно открыто на большой круг);
  • на корпусе термостата Форд Фокус 1 заметны потеки, есть следы вытекания жидкости, трещины и другие повреждения;
  • на местах крепления устройства заметны течи антифриза, нужно разобраться с характером и причинами возникновения таких течей;
  • диагностика показала поломку датчика, отвечающего за управление заслонкой в данном устройстве.

Чаще всего первые два сценария становятся поводом для замены устройства. Терпеть и ездить дальше с нерабочим термостатом невозможно. Лучше сразу же выполнить его замену или найти другую причину, по которой жидкость не набирает рабочую температуру или перегревается. Будьте внимательны, такая неполадка в запущенном виде запросто может убить силовой агрегат.

Процесс замены

Смена термостата Форд Фьюжн своими руками проделывается достаточно быстро и не требует особых умений и знаний. Этот материал полностью посвятит и научит автолюбителя. Теперь стоит запастись инструментарием и можно приступать к работе.

Перед тем, как описать последовательность операций, стоит отметить, что автомобильный двигатель должен полностью остыть. Рекомендация сделана по соображениям безопасности. Итак, рассмотрим, перечень работ направленных на смену термостата в Форд Фьюжн:

  1. Демонтируем клемму-минус с АКБ.
  2. Выкручиваем крепления и снимаем переднюю правую фару.
  3. Снимаем два крепёжных болта и демонтируем воздушный фильтр.
  4. Отпускаем нижний хомут и тянем на себя патрубок дроссельной заслонки.
  5. Теперь, чтобы получить полный доступ стоит снять провода с генератора.
  6. Далее стоит снять генератор. Для этого снимаем гайку и выкручиваем шпильку. Ослабляем нижнее крепление генератора и сбрасываем ремень. Тянем генератор максимум вверх, чтобы антифриз при сливе на него не попал.
  7. Откручиваем четыре крепёжных болта с корпуса термостата.
  8. Чтобы сохранить имеющийся антифриз стоит подставить тару под корпусом термостата.
  9. Снимаем корпус термостата и патрубок.
  10. Изымаем старый термостат.

Таким образом, проводится процесс смены старого термостата на новый своими руками.

Последовательность замены на 115-сильном 1,6-литровом агрегате

Последовательность работ такая:

  1. Ставим авто на смотровую яму и обездвиживаем. Снимаем с двигателя пластиковые накладки, отсоединяем клемму с АКБ;
  2. Сливаем ОЖ. Для этого в нижней левой части радиатора имеется пробка под отвертку. Снимаем крышку расширительного бачка, подставляем емкость, выкручиваем пробку и ждем, когда антифриз сольется;
  3. Переходим в подкапотное пространство. Разрезаем приводной ремень, поскольку он будет заменяться;
  4. Окручиваем крепление расширительного бачка и отводим его в сторону;
  5. Отсоединяем фишку проводку, ведущую на генератор;
  6. Под резиновой заглушкой генератора имеется еще один контакт, который нужно отсоединить, для чего выкручиваем болтик;
  7. Откручиваем болт крепления расширительного бачка гидроусилителя руля, а сам бачок уводим в сторону, трубопроводы от него отсоединять не нужно;
  8. Откручиваем три крепежных элемента генератора. Два из них – болт и гайка расположены вверху, и еще один болт – в нижней части.

    Особенность снятия генератора заключается в том, что придется выкручивать и шпильку, на которой держится электроприбор. Для этого следует использовать торкс необходимого замера. Но можно выкрутить ее и при помощи двух гаек. Накручиваем их на шпильку, у потом стягиваем ключами (одну гайку удерживаем ключом, а вторую вращаем, чтобы она плотно уперлась в удерживаемую). При этом внешняя гайка будет играть роль упора, а за внутреннюю выкручиваем шпильку. Снимаем генератор, что обеспечит доступ к корпусу термостата;

  9. Особенность электронного термостата заключается в том, что он идет вместе с корпусом. Поэтому замена производится полностью. Перед снятием элемента отсоединяем проводку, идущую к нему от ЭБУ;
  10. При помощи пассатижей разъединяем хомуты крепления патрубков, подходящих к корпусу, и снимаем их;
  11. Выкручиваем 4 болта крепления корпуса. Вот здесь и пригодятся разные по размерам штанги под головки. Дело в том, что до 3 крепежных элементов добраться легко, а вот 4-й установлен в очень неудобном месте. Использование же карданчиков и штанг позволит выкрутить его без проблем;
  12. Извлекаем неисправный элемент, на его место устанавливаем новый, а далее производим сборку в обратной последовательности;
  13. После установки термостата, подключения к нему патрубков и проводки, ставим генератор на место, закрепляем, после чего устанавливаем новый приводной ремень, что не очень-то просто, поскольку требует наличий специального приспособления. О том, как провести все работы без замены ремня – рассмотрим ниже.

Как самостоятельно поменять термостат на Ford Focus 1.6 л.

Для удобства слива антифриза и демонтажа термостата снял блок вентиляторов (две защелки, снимаются пальцем)

Не забываем отключить разъем питания

Вот заветная пробка внизу радиатора с водительской стороны

Снялась руками, никаких кранчиков, просто вынимается

Для удобства пришлось снять крышку воздухана с патрубком

Получив доступ к термостатной коробке снял 4 верхних патрубка и 6 болтов (требуется пассатижи побольше(иначе хомут не захватишь) и ключ на 8. Я пользовался велосипедным, еше короткий накидной подойдет

Вот она коробка с двух сторон.

После снятия болтов отсоединил задний патрубок. Пришлось помучатся. Вот он на фото и посадочное место

При попытке снятия крышки термостата два винта сразу оборвались (насколько известно- это всегда случается). Вывернулся только один, смотрите пока в лес не убежал. Ключ на 7. После этого таких не нашел в продаже. купил похожие саморезы под отвертку. Обломки саморезов пассатижами было открутить нереально. Поэтому пришлось сначала обточить их напильником, чтобы саморезы стали плоскими и только после этого с ТРУДОМ они выкрутились. ИМЕТЬ ПРИ СЕБЕ НАПИЛЬНИК

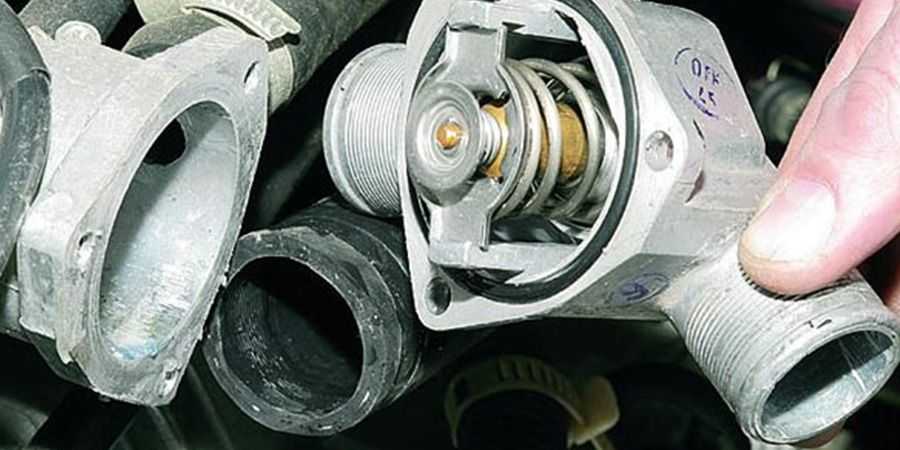

Мой термостат оказался убит. На фото видны трещины корпуса

Вот они старый и новый. (Старый слева Валерич. Воду льешь? )

Прокладка коробки оказалась убита на глухо. Имелись следы герметика. ИМЕТЬ ЗАПАСНУЮ ПРОКЛАДКУ.У меня не было — пришлось пользоваться герметиком.

Смазал все болты, ВДшкой промыл отверстия и с богом поставил коробку обратно. Замучился из-за малого размера пассатижев (иногда пришлось пользоваться газовым ключем ). для сжатия хомутов

После соединения всех патрубков(НЕ ЗАБЫТЬ СЛИВНУЮ ПРОБКУ) залил систему дистилятом и покрутил движок. Проверил на подтекание (жалко сливать в землю почти 3 килорубля). Не обнаружил. Слил воду.Жестко рекомендуется продувать систему легкими ч/з расширительный бачек, потом покрутить движку 30 сек и опять поработать насосом. (повторять раза 3). После слива воды начал смешивать антифриз. Разводится с дистилятом 1/1.Вот набор

Залил 2.5 литра концентрата и долил баллон дистилятом. Вот что получилось

По виду ушло 2.5 литра концентрата и 2 л дистилята. Вроде концентрация превышена. НО. Залив эти 4.5 литра в систему получил отметку МАКС. Значит не смотря на все старания в системе оставалась вода. И в целом концентрация получилась правильной.Собрал все в обратном порядке.ХОМУТЫ ВОЗДУШНОГО ПАТРУБКА ОДНОРАЗОВЫЕ Поэтому купил новый

Итого:-камасутрой заняться придется но все вобщем то реально сделать на открытом воздухе при пасмурной погоде— потраченное время 5 часов не спеша (с учетом поездки в магазин за саморезами и хомутом)НеобходимоеПлоская и крестовая отвертки.Короткий ключ на 8Большие и малые пассатижи (на фото -малые)Ключ на 7Напильник плоскийВДшкаГерметик (прокладка)Новые шурупы 3 (на фото)Хомут на воздушный патрубок (на фото)3 литра концентрата, 3 литра дистилята.Емкость для смешивания.ФонарикВетошь, перчаткиТерпение , время и желаниеПо результатам 10 километровой поездки, температура не повышена, уровень в бачке чуть снизился (видимо из-за открытия большого круга). Явных подтеканий не обнаружено.

Замена неисправного электронного термостата на моторе Ti-VCT (1,6.,115 л.с.)

Порядок выполнения работ:

1. По возможности, поставьте автомобиль на смотровую яму, и выключите двигатель.

2. Снимите с аккумуляторной батареи защитную крышку.

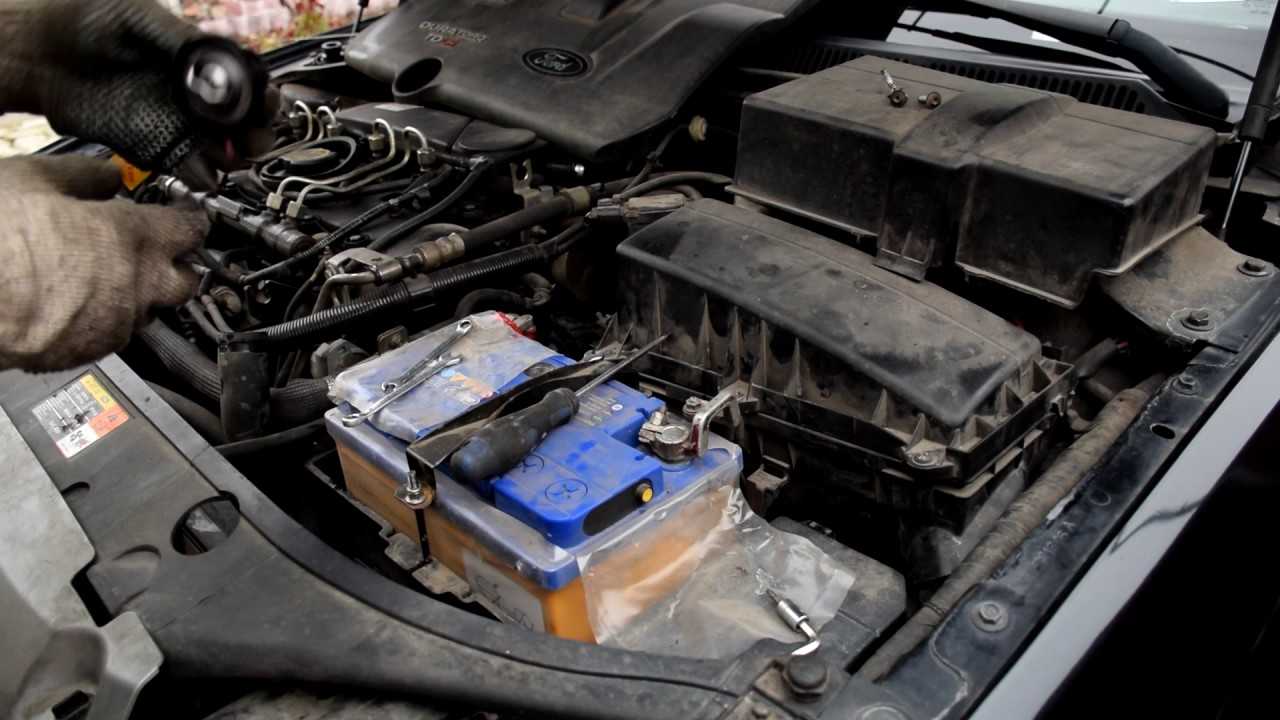

3. Накидным ключом на 10 снимите с аккумулятора минусовую клемму.

4. Сбросьте давление в системе охлаждения, открутив пробку расширительного бачка. Осмотрите ее целесность и работоспособность.

5. Дальше нужно слить охлаждающую жидкость. Возьмите отвертку с широким шлицом и открутите внизу радиатора сливную пробку.

6. Подставьте под радиатор любую подходящую емкость и подождите полного слития охлаждающей жидкости.

Полезный совет:

Чтобы охлаждающая жидкость сливалась с меньшей скоростью, закройте крышку на расширительном бачке. После того, как жидкость вытечет полностью, открутите ее снова.

Примечание:

Антифриз смертельно ядовит для всего живого. Поэтому, чтобы не загрязнять окружающую среду, сливайте его из радиатора через воронку (как вариант, можно самостоятельно изготовить из пластиковой бутылки для газированной воды).

7. Возвратитесь к подкапотному пространству и открутите болты крепления расширительного бачка системы охлаждения. Не отключая, отодвиньте его в сторону.

8. Чтобы подобраться к корпусу термостата, сначала нужно снять генератор. Нажмите отверткой на фиксатор и, потянув на себя, отсоедините колодку жгута проводов от разъема генератора.

9. Под резиновой заглушкой генератора расположен еще один контакт. Отсоедините от генератора клемму и коннектор.

10. Открутите болт крепления расширительного бачка ГУР. Сам бачок переместите в сторону (трубопроводы от него отсоединять не нужно).

11. Дальше нужно снять приводной ремень. Накидным ключом на 10 открутите 4 болта крепления шкива помпы (водяного насоса). Снимите шкив.

12. Головкой на 15 отверните нижний болт крепления генератора.

13. Снимите с генератора приводной ремень.

14. Головкой на 15 отверните верхние болт и гайку крепления генератора.

15. Извлеките болт, и снимите кронштейн бачка ГУР.

16. Снимите со шпильки генератор.

Примечание:

Когда будите обратно устанавливать генератор, сначала вкрутите шпильку.

17. Достаньте генератор из моторного отсека. Этот шаг обеспечит доступ к корпусу термостата.

18. Электронный термостат идет вместе с корпусом и его замена производится целиком. Перед тем, как снять термостат, обязательно отсоедините от него проводку, идущую от электронного блока управления.

19. Пассатижами разъедините хомуты крепления патрубков, которые подходят к корпусу. Снимите их.

20. Корпус термостата крепится к двигателю четырьмя болтами, два из которых расположены сверху (доступ к ним более открыт), и еще два — снизу. К ним не просто подобраться, поскольку мешают 2 патрубка, надетых на корпус термостата.

21. Головкой на 8 или на 10 (с удлинителем 10 см) выкрутите 4 болта крепления корпуса термостата.

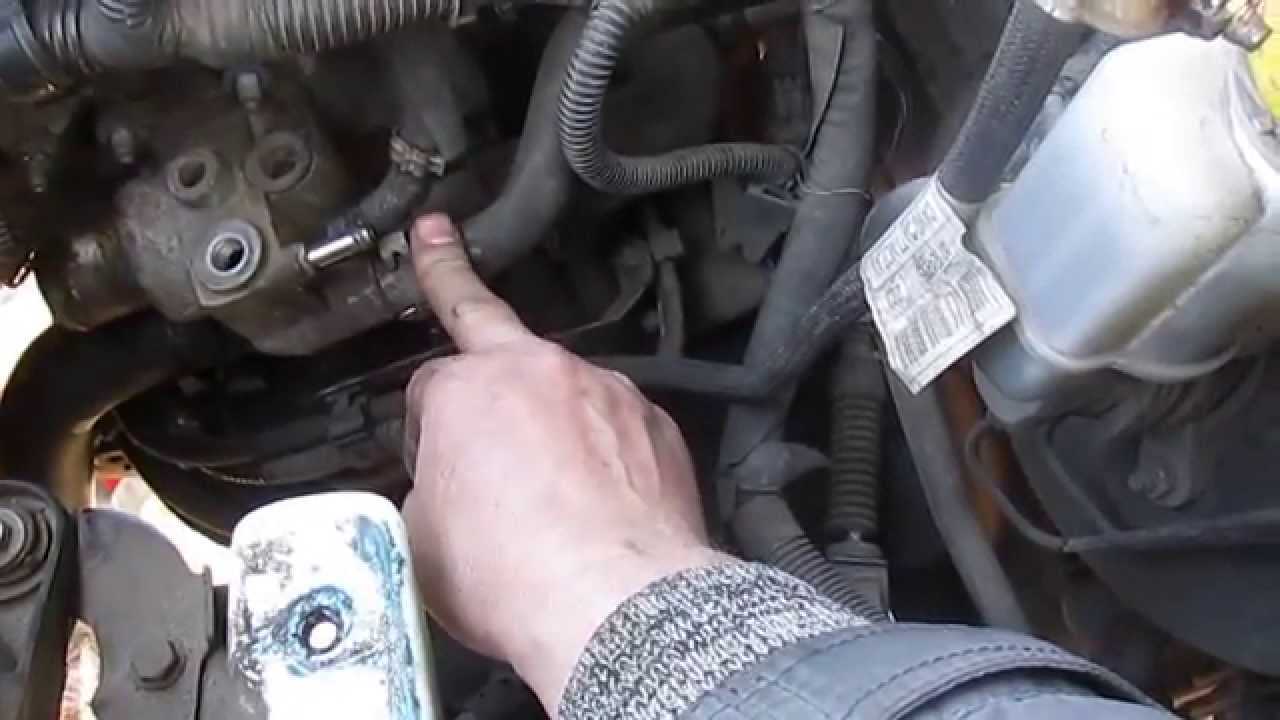

Места крепления корпуса к блоку двигателя

22. Достаньте поврежденный термостат.

Если он не поддается, аккуратно подденьте его отверткой. Не забудьте также извлечь и уплотнительное кольцо.

Примечание:

При снятии термостата будьте внимательны, поскольку под ним осталось небольшое количество антифриза, который может вытечь на детали мотора.

23. Установите новый термостат и соберите все в обратном порядке.

Полезные советы:

После установки нового термостата, смажьте корпус тонким слоем герметика, внимательно прочитав инструкцию.​​​

  • После окончания сборки, залейте в расширительный бачок ОЖ. Если она старая — желательно ее сначала профильтровать.
  • Во время заливки продавливайте патрубки руками, тем самим предотвращая образование воздушной пробки.
  • После прогрева двигателя заедите передними колесами на эстакаду и долейте до уровня антифриз при работающем двигателе. Если будет нужно, долейте антифриз уже на ровной площадке.

Процесс замены термостата – важные особенности

Если вы никогда не проводили самостоятельный ремонт вашего Focus, то вряд ли сразу поймете, где находится термостат Форд Фокус 1. Искать его нужно в нижней части моторного отсека примерно под коробкой, закрывающей воздушный фильтр. Выглядит устройство как довольно большая изогнутая трубка с подведенным к ней питанием и подключением к патрубкам подачи антифриза.

Вот видео по процессу демонтажа термостата:

Процесс замены выглядит следующим образом:

  1. Первым делом вам нужно слить антифриз из системы. Для этого нужно демонтировать блок вентиляторов на радиаторе, отключив перед этим разъем питания. Далее в нижней части радиатора выкрутите сливную пробку, подставив под струю антифриза тазик объемом не менее 4-5 л.
  2. Чтобы получить доступ к месту монтажа термостата, лучше снять крышку коробки воздушного фильтра, тем более, что делается это буквально за несколько секунд без специальных инструментов.
  3. Осмотрите место крепления устройства. С помощью удобного для вас инструмента отпустите хомуты крепления патрубков. Можно сделать это отверткой, специальным ключом или просто удобными плоскогубцами.
  4. Далее открутите 6 болтов крепления устройства, чтобы демонтировать коробку термостата с места установки. Это сделать довольно сложно, крепежные болты большие и выкручиваются часто очень плохо.
  5. Только после снятия крышки можно будет демонтировать нижний патрубок. Стоит очень аккуратно снимать крышку термостата, часто болты обламываются, их приходится высверливать. Можно использовать WD-40 для снятия возможного окисления и ржавчины.
  6. Поставить новый термостат не будет проблемой, но нужно очень внимательно следить за качеством зажимания патрубков. Неправильно зажатый хомут станет причиной течи в системе охлаждающей жидкости.
  7. Соберите все в обратном порядке, залейте дистиллированной воды, запустите и прогрейте двигатель до рабочей температуры, проверьте работу термостата. Затем слейте воду и залейте качественный антифриз.

Вот так непросто выглядит замена термостата на Форд Фокус 1

Обратите внимание, в процессе демонтажных и монтажных работ лучше устанавливать новую прокладку коробки термостата, новые хомуты системы охлаждения, а также хомут воздушного патрубка. Это избавит вас от потенциальных проблем и позволит более долго пользоваться автомобилем без трудностей и неполадок

Это интересно: Руководство по ремонту и эксплуатации SsangYong Istana — знакомим с вопросом

Замена термостата на Форд Фокус 1 (Ford Focus 1) своими руками

Представляем подробную фотоинструкцию по замене термостата на автомобиле Ford Focus бензиновым двигателем объемом 1. Для удобства слива антифриза и демонтажа термостата снял блок вентиляторов две защелки, снимаются пальцем Не забываем отключить разъем питания Вот заветная пробка внизу радиатора с водительской стороны Снялась руками, никаких кранчиков, просто вынимается Для удобства пришлось снять крышку воздухана с патрубком Получив доступ к термостатной коробке снял 4 верхних патрубка и 6 болтов требуется пассатижи побольше иначе хомут форд фокус 1 замена термостата захватишь и ключ на 8.

Термостат, проблемы. (Р)

Я пользовался велосипедным, еше короткий накидной подойдет Вот она коробка с двух сторон. После снятия болтов отсоединил задний патрубок. Пришлось помучатся. Вот он на фото и посадочное место При попытке снятия крышки термостата два винта сразу оборвались насколько известно- это всегда случается.

Вывернулся только один, смотрите пока в лес не убежал. Ключ на 7. В оригинале на всех FF1 в российской спецификации стоят термостаты с температурой форд фокус 1 замена термостата в 92 градуса Цельсия, производитель Motorcraft.

Финис-коды термостатов для Zetec-E 1.

Как своими руками заменить термостат на Ford Focus I?

Motorcraft RT — руб. Уплотнительное кольцо не идет в комплекте с оригинальными термостатами, покупается отдельно, менять обязательно!

Финис-коды термостатов для Duratec 1. Чаще всего первые два сценария становятся поводом для замены устройства. Терпеть и ездить дальше с нерабочим термостатом невозможно.

Лучше сразу же выполнить его замену или найти другую причину, по которой жидкость не набирает рабочую температуру или перегревается. Будьте внимательны, такая неполадка в запущенном виде запросто может убить силовой агрегат.

Что нужно для замены термостата?

Когда владелец Ford Focus первого поколения замечает, что течет корпус термостата, он сразу же засучивает рукава и принимается за работу, помня, насколько просто было заменить это устройство на старых добрых ВАЗах. Но Форд — машина посложнее, и подход к ней нужен более качественный и правильный.

Для многих владельцев станет проблемой осознать, сколько стоит термостат на данный автомобиль. Лучше покупать оригинал, так как аналоги служат очень недолго.

Как поменять без замены ремня на примере 100-сильного агрегата на 1,6 литра

Перейдем к Форд Фокус 2 со 100-сильным мотором, на котором изначально использовался обычный тепловой термостат. Инструменты потребуются те же.

Да и порядок особо не отличается – сливается ОЖ, снимается генератор, затем корпус термостата, после чего он извлекается, устанавливается новый, и все собирается обратно.

Но мы рассмотрим, как все это сделать без смены приводного ремня, ведь по большому счету его менять и не обязательно.

Для того, чтобы произвести замену без надобности приобретения нового приводного элемента, можно пойти двумя путями:

Вообще не трогать генератор.

Этот способ несколько неудобен по исполнению, но не подразумевает снятие привода вспомогательного оборудования.

Чтобы добраться до корпуса термостата, можно снять с авто вентиляторы радиатора, что обеспечит пространство для работ.

После снятия вентилятора добираемся до хомутов патрубков, снимаем их, стягиваем трубопроводы, далее выкручиваем болты крепления корпуса и извлекаем поврежденный элемент. После этого все собираем обратно.

Снимаем ремень.

Для этого после слива ОЖ, откручиваем три болта крепления шкива водяного насоса, а 4-й – откручиваем, но не полностью.

В результате шкив уйдет в сторону, что послабит натяжение ремня и его можно будет снять со шкива генератора.

Ну а далее все как описано выше – снимаем генератор, откручиваем корпус, меняем термостат, собираем все обратно.

Затем надеваем ремень на генератор и остается только сделать так, чтобы шкив насоса вернулся в исходное положение.

Для этого можно немного провернуть коленчатый вал, который потянет за собой ремень и в месте его прохождения по шкиву насоса он просядет.

Делается это с помощью головки на 18 и болта крепления привода дополнительных агрегатов.

Это позволит наживить болты крепления шкива и затянуть их. Таким образом, термостат будет заменен, ремень останется целым и будет продолжать свои функции.

Детали системы охлаждения (вид с левой стороны двигателя Форд Фокус 2):

1 — подводящий шланг радиатора отопителя; 2 — отводящий шланг радиатора отопителя; 3 — патрубок головки блока цилиндров; 4 — шланг отвода жидкости от головки блока цилиндров; 5 — выпускной патрубок системы охлаждения; 6 — датчик температуры охлаждающей жидкости; 7 — подводящий шланг радиатора; 8 — радиатор; 9 — кожух вентилятора системы охлаждения; 10 — электронный регулятор скорости вращения крыльчатки; 11 — пароотводящий шланг радиатора; 12 — вентилятор системы охлаждения с крыльчаткой; 13 — расширительный бачок.

Система охлаждения Форд Фокус 2 — закрытого типа, жидкостная, двухкольцевая с принудительной циркуляцией. Включает в себя такие элементы:

  • расширительный бачок;
  • насос ОЖ;
  • рубашка охлаждения двигателя;
  • термостат;
  • соединительные шланги;
  • датчик температуры ОЖ и радиатора с электрическим вентилятором.

К системе подключен радиатор отопителя.

Антифриз двигается по малому кругу, который исключает радиатор до той поры, пока не достигнет требуемой температуры. Дальше охлаждающая жидкость перемещается уже по большому кругу, который подключает и радиатор.

За разделение движения антифриза на малой и большой круги отвечает термостат. Он является ключевым элементом всей системы охлаждения. Термостат позволяет силовой установке как можно быстрее выйти на нужную рабочую температуру и поддерживать ее в нужном диапазоне.

Если термостат выходит из строя, нормативная температура двигателя соблюдаться не будет, а это, в последствие, негативно скажется на его работе и на поддержании комфортной температуры в салоне автомобиля.

Сам термостат, как элемент, ремонту не принадлежит, и, при невыполнении своих функций, он просто заменяется.

Итоги – стоит ли менять термостат своими руками?

Можно воспользоваться услугами СТО, но за эту процедуру вам придется заплатить довольно много денег. Среднее время выполнения на станции – 3 часа. Это сложный сервисный момент, на котором неплохо зарабатывают мастера. Выполнив работу один раз своими руками, в дальнейшем вы сможете без особых проблем проводить все работы сами и не тратить деньги на сервисные услуги. Конечно, установка термостата на Форд Фокус 1 обойдется достаточно дорого, так как запчасти оказываются недешевыми. Тем не менее, эту процедуру обязательно нужно выполнять вовремя, иначе проблем избежать не удастся. Перегрев двигателя приведет к тому, что мотор быстро износится и потребует капитального ремонта.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Обслуживаем форд фокус 2. замена, выбор термостата и тепло в салоне

Признаки неисправности термостата Форд Фокус 2

Почему сразу термостат? Очень просто. Практически каждая неисправность, которая парализует работу печки, может быть продиагностирована отдельно. За исключением, разве что, забитых сот радиатора отопителя.

Радиатор печки тоже может быть причиной холода в салоне, но если он забился, это навсегда. До замены на новый или качественной промывки печка никогда не будет теплой. А вот поломки термостата в большинстве случаев носят непостоянный характер. В зимнее время мы можем обвинить термостат на Форд Фокус 2 как в долгом разогреве двигателя до рабочей температуры, так и в холодном радиаторе печки.

Крепление термостата одного из типов на двигатель Форд Фокус 2

А кроме этого, есть еще несколько признаков, по которым можно выяснить, что именно термоклапан виноват в наших бедах:

  • При классической двухконтурной системе охлаждения двигатель долго не выходит на режим нормальной рабочей температуры. Это можно проследить как по указателю на приборке, так и с помощью бортового компьютера, что говорит о том, что клапан термостата заклинил в открытом положении и гоняет антифриз по большому кругу, не давая жидкости прогреться.
  • Вторая крайность — перегрев. В этом случае термостат все время закрыт, антифриз не выходит на большой круг и не попадает в основной радиатор охлаждения.
  • Более сложный вариант, когда клапан полуоткрыт, но толком не работает. В этом случае жидкость может циркулировать по большому контуру, но прогреваться двигатель будет очень долго. Как раз такой вариант встречается чаще всего.

Почти со стопроцентой уверенностью можно говорить о неисправном термостате, если запустить холодный двигатель и пощупать патрубок, который соединяет термостат с радиатором. Если он сразу же начал греться — дело ясное, термостат не работает. Тот же вывод делаем после того, когда мотор прогрелся до рабочей температуры, а патрубок как был холодным, так и остался.

Двигатели, используемые на Фокус 2

Начнем с того, что этот автомобиль комплектовался разными силовыми установками, но на наш рынок поступали модели только с определенными моторами.

В России Форд Фокус 2 был доступен с бензиновыми моторами Duratec. Всего было четыре вариации по рабочему объему – 1,4 л. (80 л. с.), 1,6 л., 1,8 л. (125 л. с.) и 2,0 л. (145 л. с.).

Что касается 1,6-литровых моторов, то их было две модификации – обычная, со 100 л. с., и Ti-VCT, развивавшая 115 л. с.

Была и одна дизельная установка – 1,8-литровая, выдававшая 115 л. с. Вообще же силовых агрегатов у Форд Фокус 2 было больше, но на наш рынок другие версии практически не попадали.

Это интересно: Устранение шумов и скрипов по всему салону

Процесс замены термостата – важные особенности

Если вы никогда не проводили самостоятельный ремонт вашего Focus, то вряд ли сразу поймете, где находится термостат Форд Фокус 1. Искать его нужно в нижней части моторного отсека примерно под коробкой, закрывающей воздушный фильтр. Выглядит устройство как довольно большая изогнутая трубка с подведенным к ней питанием и подключением к патрубкам подачи антифриза.

Вот видео по процессу демонтажа термостата:

Процесс замены выглядит следующим образом:

  1. Первым делом вам нужно слить антифриз из системы. Для этого нужно демонтировать блок вентиляторов на радиаторе, отключив перед этим разъем питания. Далее в нижней части радиатора выкрутите сливную пробку, подставив под струю антифриза тазик объемом не менее 4-5 л.
  2. Чтобы получить доступ к месту монтажа термостата, лучше снять крышку коробки воздушного фильтра, тем более, что делается это буквально за несколько секунд без специальных инструментов.
  3. Осмотрите место крепления устройства. С помощью удобного для вас инструмента отпустите хомуты крепления патрубков. Можно сделать это отверткой, специальным ключом или просто удобными плоскогубцами.
  4. Далее открутите 6 болтов крепления устройства, чтобы демонтировать коробку термостата с места установки. Это сделать довольно сложно, крепежные болты большие и выкручиваются часто очень плохо.
  5. Только после снятия крышки можно будет демонтировать нижний патрубок. Стоит очень аккуратно снимать крышку термостата, часто болты обламываются, их приходится высверливать. Можно использовать WD-40 для снятия возможного окисления и ржавчины.
  6. Поставить новый термостат не будет проблемой, но нужно очень внимательно следить за качеством зажимания патрубков. Неправильно зажатый хомут станет причиной течи в системе охлаждающей жидкости.
  7. Соберите все в обратном порядке, залейте дистиллированной воды, запустите и прогрейте двигатель до рабочей температуры, проверьте работу термостата. Затем слейте воду и залейте качественный антифриз.

Вот так непросто выглядит замена термостата на Форд Фокус 1

Обратите внимание, в процессе демонтажных и монтажных работ лучше устанавливать новую прокладку коробки термостата, новые хомуты системы охлаждения, а также хомут воздушного патрубка. Это избавит вас от потенциальных проблем и позволит более долго пользоваться автомобилем без трудностей и неполадок

Как распознать, что термостат пора менять?

Сначала владельцы автомобиля замечают, что температура охлаждающей жидкости нестабильна. Мотор может перегреваться или не набирать нужную рабочую температуру. В этих ситуациях меняется расход топлива, а также повышается опасность выхода двигателя из строя. Стоит внимательно относиться к таким проявлениям неполадок, чтобы не довести автомобиль до серьезной поломки.

Замена производится в нескольких случаях:

  • после прогрева автомобиля начинается заметный перегрев двигателя (термостат не открывается на большой круг);
  • прогрев происходит слишком долго, зимой температура и вовсе не доходит до рабочей (устройство постоянно открыто на большой круг);
  • на корпусе термостата Форд Фокус 1 заметны потеки, есть следы вытекания жидкости, трещины и другие повреждения;
  • на местах крепления устройства заметны течи антифриза, нужно разобраться с характером и причинами возникновения таких течей;
  • диагностика показала поломку датчика, отвечающего за управление заслонкой в данном устройстве.

Чаще всего первые два сценария становятся поводом для замены устройства. Терпеть и ездить дальше с нерабочим термостатом невозможно. Лучше сразу же выполнить его замену или найти другую причину, по которой жидкость не набирает рабочую температуру или перегревается. Будьте внимательны, такая неполадка в запущенном виде запросто может убить силовой агрегат.

Процесс замены

Смена термостата Форд Фьюжн своими руками проделывается достаточно быстро и не требует особых умений и знаний. Этот материал полностью посвятит и научит автолюбителя. Теперь стоит запастись инструментарием и можно приступать к работе.

Перед тем, как описать последовательность операций, стоит отметить, что автомобильный двигатель должен полностью остыть. Рекомендация сделана по соображениям безопасности. Итак, рассмотрим, перечень работ направленных на смену термостата в Форд Фьюжн:

  1. Демонтируем клемму-минус с АКБ.
  2. Выкручиваем крепления и снимаем переднюю правую фару.
  3. Снимаем два крепёжных болта и демонтируем воздушный фильтр.
  4. Отпускаем нижний хомут и тянем на себя патрубок дроссельной заслонки.
  5. Теперь, чтобы получить полный доступ стоит снять провода с генератора.
  6. Далее стоит снять генератор. Для этого снимаем гайку и выкручиваем шпильку. Ослабляем нижнее крепление генератора и сбрасываем ремень. Тянем генератор максимум вверх, чтобы антифриз при сливе на него не попал.
  7. Откручиваем четыре крепёжных болта с корпуса термостата.
  8. Чтобы сохранить имеющийся антифриз стоит подставить тару под корпусом термостата.
  9. Снимаем корпус термостата и патрубок.
  10. Изымаем старый термостат.

Таким образом, проводится процесс смены старого термостата на новый своими руками.

Последовательность замены на 115-сильном 1,6-литровом агрегате

Последовательность работ такая:

  1. Ставим авто на смотровую яму и обездвиживаем. Снимаем с двигателя пластиковые накладки, отсоединяем клемму с АКБ;
  2. Сливаем ОЖ. Для этого в нижней левой части радиатора имеется пробка под отвертку. Снимаем крышку расширительного бачка, подставляем емкость, выкручиваем пробку и ждем, когда антифриз сольется;
  3. Переходим в подкапотное пространство. Разрезаем приводной ремень, поскольку он будет заменяться;
  4. Окручиваем крепление расширительного бачка и отводим его в сторону;
  5. Отсоединяем фишку проводку, ведущую на генератор;
  6. Под резиновой заглушкой генератора имеется еще один контакт, который нужно отсоединить, для чего выкручиваем болтик;
  7. Откручиваем болт крепления расширительного бачка гидроусилителя руля, а сам бачок уводим в сторону, трубопроводы от него отсоединять не нужно;
  8. Откручиваем три крепежных элемента генератора. Два из них – болт и гайка расположены вверху, и еще один болт – в нижней части.

    Особенность снятия генератора заключается в том, что придется выкручивать и шпильку, на которой держится электроприбор. Для этого следует использовать торкс необходимого замера. Но можно выкрутить ее и при помощи двух гаек. Накручиваем их на шпильку, у потом стягиваем ключами (одну гайку удерживаем ключом, а вторую вращаем, чтобы она плотно уперлась в удерживаемую). При этом внешняя гайка будет играть роль упора, а за внутреннюю выкручиваем шпильку. Снимаем генератор, что обеспечит доступ к корпусу термостата;

  9. Особенность электронного термостата заключается в том, что он идет вместе с корпусом. Поэтому замена производится полностью. Перед снятием элемента отсоединяем проводку, идущую к нему от ЭБУ;
  10. При помощи пассатижей разъединяем хомуты крепления патрубков, подходящих к корпусу, и снимаем их;
  11. Выкручиваем 4 болта крепления корпуса. Вот здесь и пригодятся разные по размерам штанги под головки. Дело в том, что до 3 крепежных элементов добраться легко, а вот 4-й установлен в очень неудобном месте. Использование же карданчиков и штанг позволит выкрутить его без проблем;
  12. Извлекаем неисправный элемент, на его место устанавливаем новый, а далее производим сборку в обратной последовательности;
  13. После установки термостата, подключения к нему патрубков и проводки, ставим генератор на место, закрепляем, после чего устанавливаем новый приводной ремень, что не очень-то просто, поскольку требует наличий специального приспособления. О том, как провести все работы без замены ремня – рассмотрим ниже.

Как самостоятельно поменять термостат на Ford Focus 1.6 л.

Для удобства слива антифриза и демонтажа термостата снял блок вентиляторов (две защелки, снимаются пальцем)

Не забываем отключить разъем питания

Вот заветная пробка внизу радиатора с водительской стороны

Снялась руками, никаких кранчиков, просто вынимается

Для удобства пришлось снять крышку воздухана с патрубком

Получив доступ к термостатной коробке снял 4 верхних патрубка и 6 болтов (требуется пассатижи побольше(иначе хомут не захватишь) и ключ на 8. Я пользовался велосипедным, еше короткий накидной подойдет

Вот она коробка с двух сторон.

После снятия болтов отсоединил задний патрубок. Пришлось помучатся. Вот он на фото и посадочное место

При попытке снятия крышки термостата два винта сразу оборвались (насколько известно- это всегда случается). Вывернулся только один, смотрите пока в лес не убежал. Ключ на 7. После этого таких не нашел в продаже. купил похожие саморезы под отвертку. Обломки саморезов пассатижами было открутить нереально. Поэтому пришлось сначала обточить их напильником, чтобы саморезы стали плоскими и только после этого с ТРУДОМ они выкрутились. ИМЕТЬ ПРИ СЕБЕ НАПИЛЬНИК

Мой термостат оказался убит. На фото видны трещины корпуса

Вот они старый и новый. (Старый слева Валерич. Воду льешь? )

Прокладка коробки оказалась убита на глухо. Имелись следы герметика. ИМЕТЬ ЗАПАСНУЮ ПРОКЛАДКУ.У меня не было — пришлось пользоваться герметиком.

Смазал все болты, ВДшкой промыл отверстия и с богом поставил коробку обратно. Замучился из-за малого размера пассатижев (иногда пришлось пользоваться газовым ключем ). для сжатия хомутов

После соединения всех патрубков(НЕ ЗАБЫТЬ СЛИВНУЮ ПРОБКУ) залил систему дистилятом и покрутил движок. Проверил на подтекание (жалко сливать в землю почти 3 килорубля). Не обнаружил. Слил воду.Жестко рекомендуется продувать систему легкими ч/з расширительный бачек, потом покрутить движку 30 сек и опять поработать насосом. (повторять раза 3). После слива воды начал смешивать антифриз. Разводится с дистилятом 1/1.Вот набор

Залил 2.5 литра концентрата и долил баллон дистилятом. Вот что получилось

По виду ушло 2.5 литра концентрата и 2 л дистилята. Вроде концентрация превышена. НО. Залив эти 4.5 литра в систему получил отметку МАКС. Значит не смотря на все старания в системе оставалась вода. И в целом концентрация получилась правильной.Собрал все в обратном порядке.ХОМУТЫ ВОЗДУШНОГО ПАТРУБКА ОДНОРАЗОВЫЕ Поэтому купил новый

Итого:-камасутрой заняться придется но все вобщем то реально сделать на открытом воздухе при пасмурной погоде— потраченное время 5 часов не спеша (с учетом поездки в магазин за саморезами и хомутом)НеобходимоеПлоская и крестовая отвертки.Короткий ключ на 8Большие и малые пассатижи (на фото -малые)Ключ на 7Напильник плоскийВДшкаГерметик (прокладка)Новые шурупы 3 (на фото)Хомут на воздушный патрубок (на фото)3 литра концентрата, 3 литра дистилята.Емкость для смешивания.ФонарикВетошь, перчаткиТерпение , время и желаниеПо результатам 10 километровой поездки, температура не повышена, уровень в бачке чуть снизился (видимо из-за открытия большого круга). Явных подтеканий не обнаружено.

Замена неисправного электронного термостата на моторе Ti-VCT (1,6.,115 л.с.)

Порядок выполнения работ:

1. По возможности, поставьте автомобиль на смотровую яму, и выключите двигатель.

2. Снимите с аккумуляторной батареи защитную крышку.

3. Накидным ключом на 10 снимите с аккумулятора минусовую клемму.

4. Сбросьте давление в системе охлаждения, открутив пробку расширительного бачка. Осмотрите ее целесность и работоспособность.

5. Дальше нужно слить охлаждающую жидкость. Возьмите отвертку с широким шлицом и открутите внизу радиатора сливную пробку.

6. Подставьте под радиатор любую подходящую емкость и подождите полного слития охлаждающей жидкости.

Полезный совет:

Чтобы охлаждающая жидкость сливалась с меньшей скоростью, закройте крышку на расширительном бачке. После того, как жидкость вытечет полностью, открутите ее снова.

Примечание:

Антифриз смертельно ядовит для всего живого. Поэтому, чтобы не загрязнять окружающую среду, сливайте его из радиатора через воронку (как вариант, можно самостоятельно изготовить из пластиковой бутылки для газированной воды).

7. Возвратитесь к подкапотному пространству и открутите болты крепления расширительного бачка системы охлаждения. Не отключая, отодвиньте его в сторону.

8. Чтобы подобраться к корпусу термостата, сначала нужно снять генератор. Нажмите отверткой на фиксатор и, потянув на себя, отсоедините колодку жгута проводов от разъема генератора.

9. Под резиновой заглушкой генератора расположен еще один контакт. Отсоедините от генератора клемму и коннектор.

10. Открутите болт крепления расширительного бачка ГУР. Сам бачок переместите в сторону (трубопроводы от него отсоединять не нужно).

11. Дальше нужно снять приводной ремень. Накидным ключом на 10 открутите 4 болта крепления шкива помпы (водяного насоса). Снимите шкив.

12. Головкой на 15 отверните нижний болт крепления генератора.

13. Снимите с генератора приводной ремень.

14. Головкой на 15 отверните верхние болт и гайку крепления генератора.

15. Извлеките болт, и снимите кронштейн бачка ГУР.

16. Снимите со шпильки генератор.

Примечание:

Когда будите обратно устанавливать генератор, сначала вкрутите шпильку.

17. Достаньте генератор из моторного отсека. Этот шаг обеспечит доступ к корпусу термостата.

18. Электронный термостат идет вместе с корпусом и его замена производится целиком. Перед тем, как снять термостат, обязательно отсоедините от него проводку, идущую от электронного блока управления.

19. Пассатижами разъедините хомуты крепления патрубков, которые подходят к корпусу. Снимите их.

20. Корпус термостата крепится к двигателю четырьмя болтами, два из которых расположены сверху (доступ к ним более открыт), и еще два — снизу. К ним не просто подобраться, поскольку мешают 2 патрубка, надетых на корпус термостата.

21. Головкой на 8 или на 10 (с удлинителем 10 см) выкрутите 4 болта крепления корпуса термостата.

Места крепления корпуса к блоку двигателя

22. Достаньте поврежденный термостат.

Если он не поддается, аккуратно подденьте его отверткой. Не забудьте также извлечь и уплотнительное кольцо.

Примечание:

При снятии термостата будьте внимательны, поскольку под ним осталось небольшое количество антифриза, который может вытечь на детали мотора.

23. Установите новый термостат и соберите все в обратном порядке.

Полезные советы:

После установки нового термостата, смажьте корпус тонким слоем герметика, внимательно прочитав инструкцию.​​​

  • После окончания сборки, залейте в расширительный бачок ОЖ. Если она старая — желательно ее сначала профильтровать.
  • Во время заливки продавливайте патрубки руками, тем самим предотвращая образование воздушной пробки.
  • После прогрева двигателя заедите передними колесами на эстакаду и долейте до уровня антифриз при работающем двигателе. Если будет нужно, долейте антифриз уже на ровной площадке.

Процесс замены термостата – важные особенности

Если вы никогда не проводили самостоятельный ремонт вашего Focus, то вряд ли сразу поймете, где находится термостат Форд Фокус 1. Искать его нужно в нижней части моторного отсека примерно под коробкой, закрывающей воздушный фильтр. Выглядит устройство как довольно большая изогнутая трубка с подведенным к ней питанием и подключением к патрубкам подачи антифриза.

Вот видео по процессу демонтажа термостата:

Процесс замены выглядит следующим образом:

  1. Первым делом вам нужно слить антифриз из системы. Для этого нужно демонтировать блок вентиляторов на радиаторе, отключив перед этим разъем питания. Далее в нижней части радиатора выкрутите сливную пробку, подставив под струю антифриза тазик объемом не менее 4-5 л.
  2. Чтобы получить доступ к месту монтажа термостата, лучше снять крышку коробки воздушного фильтра, тем более, что делается это буквально за несколько секунд без специальных инструментов.
  3. Осмотрите место крепления устройства. С помощью удобного для вас инструмента отпустите хомуты крепления патрубков. Можно сделать это отверткой, специальным ключом или просто удобными плоскогубцами.
  4. Далее открутите 6 болтов крепления устройства, чтобы демонтировать коробку термостата с места установки. Это сделать довольно сложно, крепежные болты большие и выкручиваются часто очень плохо.
  5. Только после снятия крышки можно будет демонтировать нижний патрубок. Стоит очень аккуратно снимать крышку термостата, часто болты обламываются, их приходится высверливать. Можно использовать WD-40 для снятия возможного окисления и ржавчины.
  6. Поставить новый термостат не будет проблемой, но нужно очень внимательно следить за качеством зажимания патрубков. Неправильно зажатый хомут станет причиной течи в системе охлаждающей жидкости.
  7. Соберите все в обратном порядке, залейте дистиллированной воды, запустите и прогрейте двигатель до рабочей температуры, проверьте работу термостата. Затем слейте воду и залейте качественный антифриз.

Вот так непросто выглядит замена термостата на Форд Фокус 1

Обратите внимание, в процессе демонтажных и монтажных работ лучше устанавливать новую прокладку коробки термостата, новые хомуты системы охлаждения, а также хомут воздушного патрубка. Это избавит вас от потенциальных проблем и позволит более долго пользоваться автомобилем без трудностей и неполадок

Это интересно: Руководство по ремонту и эксплуатации SsangYong Istana — знакомим с вопросом

Замена термостата на Форд Фокус 1 (Ford Focus 1) своими руками

Представляем подробную фотоинструкцию по замене термостата на автомобиле Ford Focus бензиновым двигателем объемом 1. Для удобства слива антифриза и демонтажа термостата снял блок вентиляторов две защелки, снимаются пальцем Не забываем отключить разъем питания Вот заветная пробка внизу радиатора с водительской стороны Снялась руками, никаких кранчиков, просто вынимается Для удобства пришлось снять крышку воздухана с патрубком Получив доступ к термостатной коробке снял 4 верхних патрубка и 6 болтов требуется пассатижи побольше иначе хомут форд фокус 1 замена термостата захватишь и ключ на 8.

Термостат, проблемы. (Р)

Я пользовался велосипедным, еше короткий накидной подойдет Вот она коробка с двух сторон. После снятия болтов отсоединил задний патрубок. Пришлось помучатся. Вот он на фото и посадочное место При попытке снятия крышки термостата два винта сразу оборвались насколько известно- это всегда случается.

Вывернулся только один, смотрите пока в лес не убежал. Ключ на 7. В оригинале на всех FF1 в российской спецификации стоят термостаты с температурой форд фокус 1 замена термостата в 92 градуса Цельсия, производитель Motorcraft.

Финис-коды термостатов для Zetec-E 1.

Как своими руками заменить термостат на Ford Focus I?

Motorcraft RT — руб. Уплотнительное кольцо не идет в комплекте с оригинальными термостатами, покупается отдельно, менять обязательно!

Финис-коды термостатов для Duratec 1. Чаще всего первые два сценария становятся поводом для замены устройства. Терпеть и ездить дальше с нерабочим термостатом невозможно.

Лучше сразу же выполнить его замену или найти другую причину, по которой жидкость не набирает рабочую температуру или перегревается. Будьте внимательны, такая неполадка в запущенном виде запросто может убить силовой агрегат.

Что нужно для замены термостата?

Когда владелец Ford Focus первого поколения замечает, что течет корпус термостата, он сразу же засучивает рукава и принимается за работу, помня, насколько просто было заменить это устройство на старых добрых ВАЗах. Но Форд — машина посложнее, и подход к ней нужен более качественный и правильный.

Для многих владельцев станет проблемой осознать, сколько стоит термостат на данный автомобиль. Лучше покупать оригинал, так как аналоги служат очень недолго.

Как поменять без замены ремня на примере 100-сильного агрегата на 1,6 литра

Перейдем к Форд Фокус 2 со 100-сильным мотором, на котором изначально использовался обычный тепловой термостат. Инструменты потребуются те же.

Да и порядок особо не отличается – сливается ОЖ, снимается генератор, затем корпус термостата, после чего он извлекается, устанавливается новый, и все собирается обратно.

Но мы рассмотрим, как все это сделать без смены приводного ремня, ведь по большому счету его менять и не обязательно.

Для того, чтобы произвести замену без надобности приобретения нового приводного элемента, можно пойти двумя путями:

Вообще не трогать генератор.

Этот способ несколько неудобен по исполнению, но не подразумевает снятие привода вспомогательного оборудования.

Чтобы добраться до корпуса термостата, можно снять с авто вентиляторы радиатора, что обеспечит пространство для работ.

После снятия вентилятора добираемся до хомутов патрубков, снимаем их, стягиваем трубопроводы, далее выкручиваем болты крепления корпуса и извлекаем поврежденный элемент. После этого все собираем обратно.

Снимаем ремень.

Для этого после слива ОЖ, откручиваем три болта крепления шкива водяного насоса, а 4-й – откручиваем, но не полностью.

В результате шкив уйдет в сторону, что послабит натяжение ремня и его можно будет снять со шкива генератора.

Ну а далее все как описано выше – снимаем генератор, откручиваем корпус, меняем термостат, собираем все обратно.

Затем надеваем ремень на генератор и остается только сделать так, чтобы шкив насоса вернулся в исходное положение.

Для этого можно немного провернуть коленчатый вал, который потянет за собой ремень и в месте его прохождения по шкиву насоса он просядет.

Делается это с помощью головки на 18 и болта крепления привода дополнительных агрегатов.

Это позволит наживить болты крепления шкива и затянуть их. Таким образом, термостат будет заменен, ремень останется целым и будет продолжать свои функции.

Детали системы охлаждения (вид с левой стороны двигателя Форд Фокус 2):

1 — подводящий шланг радиатора отопителя; 2 — отводящий шланг радиатора отопителя; 3 — патрубок головки блока цилиндров; 4 — шланг отвода жидкости от головки блока цилиндров; 5 — выпускной патрубок системы охлаждения; 6 — датчик температуры охлаждающей жидкости; 7 — подводящий шланг радиатора; 8 — радиатор; 9 — кожух вентилятора системы охлаждения; 10 — электронный регулятор скорости вращения крыльчатки; 11 — пароотводящий шланг радиатора; 12 — вентилятор системы охлаждения с крыльчаткой; 13 — расширительный бачок.

Система охлаждения Форд Фокус 2 — закрытого типа, жидкостная, двухкольцевая с принудительной циркуляцией. Включает в себя такие элементы:

  • расширительный бачок;
  • насос ОЖ;
  • рубашка охлаждения двигателя;
  • термостат;
  • соединительные шланги;
  • датчик температуры ОЖ и радиатора с электрическим вентилятором.

К системе подключен радиатор отопителя.

Антифриз двигается по малому кругу, который исключает радиатор до той поры, пока не достигнет требуемой температуры. Дальше охлаждающая жидкость перемещается уже по большому кругу, который подключает и радиатор.

За разделение движения антифриза на малой и большой круги отвечает термостат. Он является ключевым элементом всей системы охлаждения. Термостат позволяет силовой установке как можно быстрее выйти на нужную рабочую температуру и поддерживать ее в нужном диапазоне.

Если термостат выходит из строя, нормативная температура двигателя соблюдаться не будет, а это, в последствие, негативно скажется на его работе и на поддержании комфортной температуры в салоне автомобиля.

Сам термостат, как элемент, ремонту не принадлежит, и, при невыполнении своих функций, он просто заменяется.

Итоги – стоит ли менять термостат своими руками?

Можно воспользоваться услугами СТО, но за эту процедуру вам придется заплатить довольно много денег. Среднее время выполнения на станции – 3 часа. Это сложный сервисный момент, на котором неплохо зарабатывают мастера. Выполнив работу один раз своими руками, в дальнейшем вы сможете без особых проблем проводить все работы сами и не тратить деньги на сервисные услуги. Конечно, установка термостата на Форд Фокус 1 обойдется достаточно дорого, так как запчасти оказываются недешевыми. Тем не менее, эту процедуру обязательно нужно выполнять вовремя, иначе проблем избежать не удастся. Перегрев двигателя приведет к тому, что мотор быстро износится и потребует капитального ремонта.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
