Замена рулевых наконечников

Способы определения неполадок

Основным методом диагностики является визуальный осмотр состояния элементов. Под этим понятием большинство владельцев транспортных средств подразумевают, что проблемную деталь необходимо снять. Но, делать это не обязательно. Чтобы осмотреть, например, правый наконечник, нужно максимально вывернуть руль в противоположную сторону. Осмотр начинается с обследования защитных резиновых пыльников, которые не позволяют грязи и различным абразивным частичкам проникать внутрь шаровых шарниров. Их повреждение является свидетельством необходимости проведения процедуры замены наконечников рулевых тяг.

Переходим к следующему этапу диагностических мероприятий. Для этого необходимо поддамкратить одну из передних сторон транспортного средства, чтобы колесо находилось в свободном положении и не касалось земли. Находим элемент и дергаем его рукой из стороны в сторону. Если деталь не изношена, должен полностью отсутствовать люфт, в противном случае, наконечник подлежит замене. Заметим, что менять их необходимо с обеих сторон, иначе проведение ремонтных мероприятий может не принести ожидаемого эффекта. Лучше сэкономить на автосервисе и самостоятельно установить комплект, чем менять их по одному.

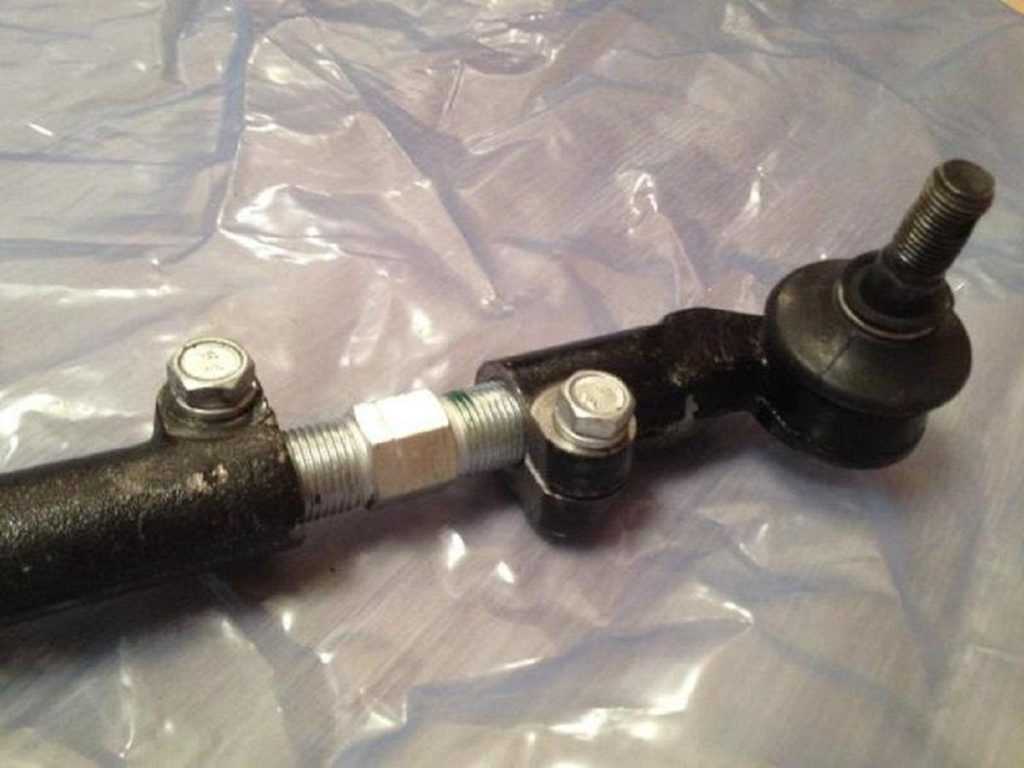

Рулевая тяга автомобиля

Рулевое управление автомобиля является основой безопасного вождения. Его неисправности подлежат безусловному устранению в кратчайшие сроки. Нарушения в работе рулевого управления являются бомбой замедленного действия, которая может сработать в любой момент.

Система управления автомобиля имеет достаточно сложное техническое устройство. Она обеспечивает своевременное маневрирование транспортного средства в зависимости от текущей дорожной обстановки.

Игнорировать проблемы, возникающие с управлением машины, не стоит. От этого зависит безопасность и жизнь водителями с пассажирами. Экономить на её ремонте не стоит и чревато тяжёлыми последствиями. Автомобиль, потерявший управление подобен шальной пуле мчащейся навстречу катастрофе.

Очень часто последствия неисправности рулевого управления транспортного средства бывают очень страшными и трагическими. Они вызвали гибель не одного десятка человек на дорогах страны. Не нужно повторять трагические ошибки других людей.

Для чего нужно рулевая тяга в автомобиле?

Рулевая тяга считается одним из центральных элементов системы управления транспортного средства.

Она выполняет две важные функции:

1.Передача физического усилия от руля к поворотным рычагам ступиц колёс

Последние при повороте руля водителем меняют направление движения автомобиля за счёт поворота колёс

2.Обеспечение необходимого радиуса поворота ведущих колёс

Радиус движения колёс транспортного средства при повороте неодинаков. Именно рулевая тяга отвечает за предотвращение скольжения колёс при прохождении поворота автомобилем. Внешнее колесо должно иметь меньший угол поворота, наружное колесо больший угол поворота.

Несмотря на довольно скромные размеры, рулевая тяга выполняет важные функции, от которых зависит степень манёвренности транспортного средства и безопасность движения.

Главная причина неисправности рулевой тяги

Активное использование автомобиля неизменно оказывает серьёзную нагрузку на подвеску. Особенно это касается поездок по грунтовым или полевым дорогам. Даже самый качественный и надёжный элемент, такой как рулевая тяга, может изнашиваться и прийти в негодность.

Это вас точно заинтересует Опасны ли автопилоты современных автомобилей?

Этот момент необходимо учитывать и быть готовым выполнить ремонтные работы за максимально короткий промежуток времени. Конструкция рулевой тяги проста и незамысловата.

Наиболее уязвимой частью рулевой тяги являются шарниры. Они защищены от внешних негативных факторов резиновым пыльником. Если его целостность нарушается, пыль и грязь, попадая на шарниры тяги, выводят их из строя. Они не могут полноценно выполнять свои функции и требуют обязательной замены.

Непосредственно рулевая тяга может получить повреждения только после встречи колеса с глубокой ямой или большим камнем. Сильный удар ведёт к её искривлению, и основные функции оказываются нарушены.

Когда нужно менять рулевую тягу?

Опытный водитель по поведению автомобиля на дороге и посторонним звукам, издаваемым подвеской способен определить необходимость замены рулевой тяги. Необходимо помнить, что только детальный осмотр на подъёмнике подвески автомобиля даст возможность точно установить неисправность рулевой тяги.

Можно выделить следующие признаки необходимости замены рулевой тяги:

1.При движении автомобиля в передней части издаются посторонние звуки и стуки;

Это вас точно заинтересует Картер двигателя: назначение и особенности

2.Появилось биение руля;

3.Увеличился люфт руля;

4.Ведущие колёса вращаются с усилием;

5.Автомобиль при движении тянет в левую или правую сторону.

Заключение

Появление этих признаков неисправности рулевой тяги должно насторожить водителя. Самостоятельно выполнять замену рулевой тяги без опыта крайне не рекомендуется. В этом случае ремонтные работы необходимо доверить профессионалам, которые смогут их выполнять быстро и качественно.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы

Подписывайтесь на свежие и интересные статьи сайта.

Когда стоит задуматься о замене рулевых наконечников в системе управления на Калине и почему?

В идеальном варианте необходимо проводить осмотр важных составляющих технической части автомобиля перед каждым выездом. Но, очень часто на процесс мини-диагностики не хватает времени. Система управления должна быть надежной, поскольку напрямую влияет на безопасность передвижения.

Покачивая рукой шарнир, можно предварительно определить исправность шарнира, о чем свидетельствует отсутствие люфта. Износ пальца, при помощи которого крепится деталь к стойке, отражается на поведении автомобиля. Он вяло реагирует на резкие вращения рулевого колеса, что недопустимо в критических ситуациях.

Кроме того, появляется стук при движении по мелким неровностям. Причина кроется в образовании недопустимой величины зазора в сопрягаемых деталях.

Основные неисправности рулевой рейки

1. Протечка сальников

Протечкой в сальниках первичного вала обычно страдают французские и японские авто. Она происходит по причине коррозии зоны сальника.

2. Течь силовых сальников, и коррозия вала рулевой колонки

Эта проблема появляется при попадании воды через пыльники тяг.

4. Изнашивание центрального зуба рулевой рейки

По причине того, что руль большую часть времени остается в центральном положении, подавляющее большинство всех нагрузок приходится на центральную часть рейки.

 5. Стуки опорной втулки

Опорные втулки предназначены для централизации вала в корпусе рулевой рейки, при его износе вал начинает стучать об корпус рейки.

 6. Стуки поджимного сухаря

С течением времени на поверхности сухаря образуется выборка и стирается прокладка. Сухарь при этом начинает стучать о рулевую рейку, болтаясь в ее корпусе.

7. Тугой поворот руля в одну сторону

Такой эффект наблюдается при загрязнении гидравлической жидкости, внутри распределителя, при этом, образуются проточки.

8. Тугой поворот руля в обе стороны

Тут может быть много причин:

  • описанные выше, проточки.
  • на поршне могло разорваться тефлоновое кольцо.
  • мог произойти на насосе износ рабочей пары.
  • мог сломаться торсион распределителя.

Замена наконечников рулевой тяги Лада Калина: фото, видео, цены

Замена наконечников рулевой тяги на Ладе Калине проводится достаточно легко. Для этого не потребуется специального инструментария или приспособлений. Как показывает практика, ресурс этих деталей составляет от 30 до 50 тыс. км.

Видео по замене рулевых наконечников на ПП (передний привод) автомобилях ВАЗ:

Видео материалы расскажут, как заменить рулевые наконечники на Калине, дадут рекомендации и советы по процессу

Процесс замены рулевых наконечников

Изношенный рулевой наконечник

Прежде чем приступить к замене рассмотрим основные причины выхода со строя наконечников рулевой тяги на Ладе Калине:

  • Износ. Самая распространенная причина, которая влияет на периодичность замены.
  • Стиль и манера вождения, также влияют на процесс износа и выхода со строя. Чем меньше автомобиль попадает в ямы и получает интенсивные удары, тем дольше прослужат элементы.
  • Своевременное ТО. Наполненность смазкой пыльников влияет на долговечность элементов.

Это основные причины, по которым наконечники рулевых тяг могут выйти со строя. Теперь, можно перейти непосредственно к процессу замены:

Набор необходимого инструментария для замены наконечника

  1. Поднимаем автомобиль на домкрат. Ставим на домкрат и снимаем колесо
  2. Поворачиваем руль в противоположную сторону от места, где будем производить замену.
  3. При помощи ключа на 17, откручиваем гайку крепления наконечника к тяге. Откручиваем крепление наконечника к рулевой тяге
  4. Вытягиваем шплинт с гайки крепления наконечника к стойке. Вынимаем шплинт с крепления рулевого наконечника
  5. Откручиваем гайку. Демонтируем гайку крепления наконечника к стойке
  6. При помощи монтировки, поддеваем тягу и усилием нажимаем, чтобы наконечник вышел со стройки. Ломиком приподымаем тягу, а молотком постукиваем, чтобы ее освободить
  7. По часовой стрелке откручиваем наконечник. За часовой стрелкой, как показано на фото, выкручиваем наконечник с крепления
  8. Сборку проводим в обратном порядке. Установленный новый рулевой наконечник

Итак, наконечник заменен, в обратной стороны автомобиля проводим те же операции. После замены элементов необходимо, в обязательном порядке провести развал-схождение.

Выбор запасных частей

Перед тем, как выбрать наконечник рулевой тяги Калины необходимо узнать каталожный номер. Для этого обратимся к справочному каталогу, который предоставляет завод изготовитель. Итак, рассмотрим, какие же рекомендуются устанавливать детали на Ладу Калину.

Оригинальные рулевые наконечники на Калину (артикул)

Оригинальный артикул наконечника рулевой тяги — 11180-3414057-00. Средняя стоимость составляет 800 рублей. Оригинальная деталь производства АвтоВАЗ, которая становится вместо изношенной и не требует переделки креплений.

Оригинальный рулевой наконечник производства АвтоВАЗ

Аналоги

Кроме оригинальной детали, также могут быть установленные аналоги, которые имеют соответствующие сертификаты качества, а также как показывает опыт рекомендуют большинство автовладельцев.

Рулевой наконечник производства «Фенокс»

Наименование изготовителяКаталожный номерЦена в рублях

Fenox SP31130C3 600
Lemforder 35041 02 600
Pilenga TS-P 1157 600

Упаковка рулевых наконечников Трек

Рулевой наконечник Трек вблизи

Рекомендации

Многие автолюбители и эксперты рекомендуют устанавливать спортивные наконечники рулевых тяг на Ладу Калину.

Такие детали будут выдерживать большие нагрузки, а также ресурс составляет 50 000-70 000 км. Единственным производителем, который изготавливает спортивные наконечники, является .

Выводы

Замена наконечников рулевых тяг на Ладу Калина проводится достаточно легко и не требует особых знаний и навыков. Каждый автолюбитель может провести эту операцию самостоятельно у себя в гараже. Особо тщательно стоит выбирать сами детали, поскольку автомобильный рынок запасных частей насыщен подделками. Так, стоит проверять наличие голограмм и сертификата качества в упаковке.

carfrance.ru

Установка новых элементов

После того как снимите оба элемента, можно приступать к установке новых. Для этого:

  1. Закрутите на тягу наконечник на столько оборотов, на сколько был вкручен старый. Благодаря этому у вас получится сохранить более-менее приемлемое схождение передних колес. До автосервиса доедете без сильного износа резины.
  2. От руки закрутите гайку, фиксирующую наконечник. Желательно использовать новые гайки для надежности.
  3. Установите тягу на место. Сначала наживляете болт в месте ее крепления к рулевой рейке.
  4. Устанавливаете палец рулевого наконечника «Калины» в отверстие стойки. Рукой можно ударить сверху вниз, чтобы палец максимально плотно зашел. Применять молоток не рекомендуется.
  5. Наживляете от руки гайку.

После всех этих манипуляций нужно затянуть резьбовые соединения. Пластину на рулевой рейке загните, чтобы при езде болт не выкрутился. На этом замена наконечников рулевой тяги «Калины» окончена, можно приступать к эксплуатации. Желательно под пыльник поместить небольшое количество смазки «Литол-24», это поспособствует увеличению срока службы элементов.

Причиной, по которой необходимо выполнить замену рулевых наконечников на автомобиле Лада Калина, как правило, является износ шарнирного соединения, что приводит к люфту, который в дальнейшем сказывается на правильности схождения передних колес. Изношенный рулевой наконечник – это гарантированный путь к быстрому износу передних колес автомобиля, поэтому следует время от времени проверять эти элементы рулевого управления Лада Калина и в случае выявления люфта шарнирного соединения произвести замену рулевых наконечников. Также следует отметить, что появление характерного стука в районе передних колес при движении по мелким неровностям свидетельствует об износе наконечников.

Чтобы выполнить замену рулевых наконечников Лада Калина, необходимы следующие инструменты:

  1. Домкрат
  2. Монтировка
  3. Ключ на 10, желательно с трещоткой
  4. Ключи на 19 и 17
  5. Плоскогубцы, молоток

Инструкция по замене рулевых наконечников на автомобиле Лада Калина

  1. Устанавливаем автомобиль на ровную поверхность, подкладываем под задние колеса противооткатные башмаки и поддомкрачиваем и снимаем переднее колесо.
  2. Выворачиваем колесо в противоположную от снятого колеса сторону и обрызгиваем соединения рулевого наконечника жидкостью WD -40.
  3. С помощью ключа на 17 откручиваем крепление наконечника к рулевой тяге
  4. На гайке, которой крепится наконечник к рулевому рычагу, плоскогубцами вынимаем шплинт и ключом на 19 откручиваем ее.
  5. Используя монтировку, поддеваем рулевой наконечник, как показано на фото, а молотком наносим удары по рычагу до тех пор, пока палец наконечника не выйдет наружу.

Меняем рулевые наконечники на Лада Калина

Теперь можно выкрутить наконечник, вращая его по часовой стрелке. При этом рекомендуется посчитать количество оборотов, которое вы сделали до полного откручивания наконечника, чтобы при установке выставить его правильное положение относительно рулевой тяги.
Далее накручиваем на нужное количество витков новый рулевой наконечник Лада Калина и крепим его в обратном порядке, не забыв установить шплинт на гайку.
После замены необходимо произвести развал-схождение колес автомобиля

При подготовке публикации о том, как заменить рулевой наконечник на автомобиле Лада Калина была использована информация с сайта zarulemvaz.ru

remontauto-vaz.ru

Для чего нужны рулевые наконечники

Рулевые наконечники отвечают за повороты колес, как на Калине так и на других автомобилях. Если бы рулевая рейка не имела подвижных наконечников, то ни о какой мягкости подвески при наезде на кочки и попадании в выбоины не могло быть и речи.

Наконечники рулевых тяг работают по принципу шарового соединения. Но не стоит путать шаровую с рулевыми наконечниками – это разные детали.

На Калине рулевые наконечники хорошего качества обычно выхаживают от 20 до 50 тысяч километров пробега. Если человек бережет подвеску, то наконечники выхаживают дольше.

Срок службы напрямую зависит от таких факторов:

  • качество дорог;
  • сезон;
  • манера езды.

Рулевые наконечники служат для передачи двигательного усилия от рулевой колонки к колесам. При этом, все рулевые наконечники являются шарнирными.

Все рулевые тяги похожи друг на друга по конструкции. Так что замена этих деталей, которые считаются расходными материалами, чаще всего проходит по одинаковому алгоритму.

Какие рулевые наконечник выбрать

При выборе запчастей следует определиться, устанавливать заводские или аналоговые детали. Зачастую детали устанавливаемые с завода служат намного дольше, чем те, что мы устанавливаем на замену. Однако иногда даже оригинальные детали служат меньше положенного срока.

  • Левый рулевой наконечник 11180-3414057-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб
  • Правый рулевой наконечник 11180-3414056-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб

Неплохого качества и пользующиеся большой популярностью наконечники фирмы ТРЕК

  • Левый наконечник TR70-107 цена от 400 руб
  • Правый наконечник TR70-108 цена от 400 руб

Если нет возможности приобрести оригинальные заводские наконечники, можно выбрать аналоги:

  • HOFER HF 812002 цена от 700 руб комплект из 2 шт
  • БЕЛМАГ БM1118-3414056/57 цена от 800 руб комплект

Так же сразу комплектом из 2 штук можно приобрести наконечники фирмы ТРЕК TRST-110 цена от 850 руб комплект

Аналоги наконечников

Также существует множество аналогов, которые есть в любом магазине:

  1. Производства «ТРЕК» с индексами TR70-107 и TR70-108 (левый и правый наконечники соответственно) – стоимость от 400 рублей и выше.
  2. HOFER HF-812002 продаются комплектом на левую и правую сторону. Стоимость комплекта не менее 700 рублей.
  3. «БЕЛМАГ» БМ-1118-3414056/57, тоже продаются комплектами из двух наконечников, стоимость 800 рублей и выше.

Это ориентировочные цены, от них нужно отталкиваться. Если встретили комплект наконечников «ТРЕК» за 900 рублей (а такие могут быть в продаже), то это, скорее всего, качественные изделия. Но если же они стоят 500 рублей или ниже, то это явная подделка – доверять таким механизмам не стоит.

SP31 130, SP32 130 . /. Kalina, 2190-2191 Granta SP60005C5 Fenox 10:11, 13 Zakaz28rus
1118 / 2190 ( 1 SP31130C3) 18:54,
1118 / 2190 ( 1 SP32130C3) 18:54,
2190 Granta (- 2 . ) 21900341410086 23:11, AUTOPROGRESS.MSK
2190 Granta 21900341405782 23:11, AUTOPROGRESS.MSK
2190 Granta 21900341405682 23:11, AUTOPROGRESS.MSK
-11183 ( . «» ) 3,1 LADA .11183340001010 21:46, —…
sp31 130, sp32 130 . /. 1117-1119 kalina, 2190-2191 granta Fenox . SP60005C5 07:13, —…
1117-1119 kalina, 2190-2191 granta sp31 130, sp32 130 . /. Fenox . SP60005C5 04:56, —…
1117-1119 kalina, 2190-2191 granta Fenox . SP31130C3 04:31, —…
1117-1119 kalina, 2190-2191 granta Fenox . SP32130C3 03:39, —…
2190 granta LADA . 21900341405782 00:18, —…
-2190 (. +. ) () . LADA .21900341410086 00:09, —…
-2190 () LADA .21900341405782 22:01, —…
-2190 () LADA .21900341405682 20:50, —…
2190 granta LADA . 21900341405782 06:55, —…
2190 granta LADA . 21900341405682 06:28, —…
2190 granta (- 2 . ) LADA . 21900341410086 06:04, —…
. (. /. ) -2190 granta (. . lada) LADA . 21900341410086 06:02, —…
2190 LADA .21900341405782 05:46, —…
1117-19,2190 ( ) . . LADA .11180341405782 04:51, —…
2190 () LADA .21900341405682 03:25, —…
2190 () LADA 21900341405682 03:12, — …
2190 LADA 21900341405782 03:12, — …
1117-19,2190 ( ) . . LADA 11180341405782 03:11, — …
1117-1119 Kalina, 2190-2191 Granta SP31 130, SP32 130 . /. Fenox SP60005C5 02:57, — …
SP31 130, SP32 130 . /. Kalina, 2190-2191 Granta SP60005C5 Fenox SP60005C5 02:26, — …
2190 granta LADA . 21900341405682 01:05, —…
1118 , 2190 () (12) 22:28, 17 Autoclub02
2110, 2190 + ( ) (8) 22:28, 17 Autoclub02
2110, 2190 + ( ) (15) 22:28, 17 Autoclub02
1118 , 2190 + (Hofer) (10) 22:28, 17 Autoclub02
1118 , 2190 + () (8) 22:28, 17 Autoclub02
2110 +, 2170 , 2190 , 1118 13 (M-Start) (20) 22:28, 17 Autoclub02
1118 , 2190 (Weber) (20) 22:28, 17 Autoclub02
1118 , 2190 () (12) 22:28, 17 Autoclub02
2110, 1118 , 2170 , 2190 , Datsun «» 2 () 22:28, 17 Autoclub02
1118 , 2190 + () 22:28, 17 Autoclub02
2110 +, 2170 , 2190 , 1118 13 (AT) (20) 22:28, 17 Autoclub02
2190 Granta (- 2 . ) 21900-3414100-86 00:26, -PN1 — …
2190 Granta 21900-3414056-82 00:26, -PN1 — …
2190 Granta 21900-3414057-82 00:26, -PN1 — …
2190 . . (2) — 05:40, «…
LADA: Samara 86-, Samara Forma 89- Formpart #1 601 005 21:35, com
LADA: Samara 86-, Samara Forma 89- Formpart #1 601 006 21:35, com
LADA: NIVA 76- Formpart #1 601 003 21:34, com
. -2190 . LADA (2) LADA Original 21900341410086 22:44, 22 -TODUX
1118 2190 19:51, Autoko — …
1118 2190 19:50, Autoko — …
1118 2190 19:47, Autoko — …

Замена рулевых наконечников на Калине: особенности

Ознакомимся с перечнем инструментов, которые понадобятся для осуществления этого вида ремонтных работ. Предупреждаю, что руководство «Третьего Рима» незначительно отличается от этой информации, видимо, они допустили неточности. Необходимые инструменты:— ключ баллонный;— домкрат;— ключ рожковый №17 и №19;— плоскогубцы;— ключ диаметральный (необходим при затягивании);— молоток и монтировка (если нет съемника).

Для визуалов ниже представлен ролик, наглядно показывающий процесс ремонта поэтапно:

Далее будет также размещен фотоотчет о проделанном ремонте на случай, если видеоролик не запустится.Если ремонт будет проводиться с левой стороны, руль необходимо вывернуть в правую сторону до упора, если с правой стороны – в левую сторону до упора.1. Открутите болты крепления колеса;2. Поднимите автомобиль с помощью домкрата с той стороны, с которой будут проводиться ремонтные работы;3. Демонтируйте колесо, нанесите проникающую смазку на имеющиеся резьбовые соединения наконечника: болт стяжки, палец;4. Открутите стяжной болт, совсем выкручивать необязательно, ослабьте его, резьба должна освободиться. Местоположение болта изображено на фото.

5. Выпрямите шплинт нижний гайки, плоскогубцами вытащите его;

6. Открутите гайку рожковым или накидным ключом;

7. Если нет специализированного съемника, возьмите монтировку, вставьте ее между наконечником и поворотным рычагом стойки. Нажмите посильнее, стараясь вверх приподнять, и одновременно ударьте молотком по поворотному рычагу в том месте, где находится палец. Для наглядности смотрите фотографию ниже.

8. Благодаря нескольким сильным ударам молотка и воздействию рычага от монтировки, деталь выскочит из отверстия рычага поворотного, что и представлено на фотографии выше.9. Возьмитесь за наконечник, поднимите его вверх, освободите его до конца.

10. Выкрутите его из рулевой тяги по направлению часовой стрелки

ВАЖНО! Необходимо подсчитать количество оборотов до полного выкручивания рулевого наконечника, чтобы избежать серьезных проблем в дальнейшем со схождением передних колес. Считать нужно для того, чтобы все вернуть в то положение, которое было до замены. В моем случае было двадцать три с половиной оборота с левой стороны и двадцать один оборот с правой стороны

В вашем случае могут быть другие показатели. Результат проведенной работы изображен на фотографии

В моем случае было двадцать три с половиной оборота с левой стороны и двадцать один оборот с правой стороны. В вашем случае могут быть другие показатели. Результат проведенной работы изображен на фотографии.

11

Возьмите новую деталь, обратите внимание на то, что левый и правый отличаются между собой. Закрутите его против часовой стрелки с количеством оборотов, которое было при откручивании

12. Закрутите на свое место болт стяжной. Гайку крепления рулевого наконечника к рычагу поворотному нужно затянуть с определенным моментом. Мне понадобился мой ключ динамометрический Омбра, лежащий продолжительное время без дела. Затяжной момент соединения должен находиться в пределах 27-33 нанометра. Я закрутил до 70 нанометров, потому что так было указано в руководстве по эксплуатации «Третьего Рима», я им «благодарен» за неточности на каждом листе. Пришлось потом раскручивать, после того, как уточнил в иных источниках.

13. Вставляем шплинт контрящий в отверстие пальца, загибаем его края. Работа окончена! Результат смотрите на изображении ниже.

Рулевой наконечник Калина с другой стороны меняется по аналогии. Стоимость новых деталей (рулевых наконечников) колеблется в районе шестисот рублей за две штуки (левый и правый).Итог проведенных ремонтных работ был следующий:— руль стал собраннее;— пропала вибрация и стук на рулевом колесе;— автомобиль реагирует на поворот руля незамедлительно;Теперь вы знаете, как проверить и как осуществить замену рулевых наконечников Калины.

Особенности замены наконечников рулевых тяг на Ладе Калине

Для начала приведу перечень инструментов, который понадобится для выполнения данного вида ремонта. Сразу скажу, что от руководства, которое написано «Третьим Римом» эта информация немного отличается, наверное они ошиблись. Вот что нужно:

  • Баллонный ключ
  • Домкрат
  • Рожковые ключи на 17 и 19
  • Плоскогубцы
  • Динамометрический ключ (при затяжке)
  • Монтировка и молоток (вместо съемника, если такового нет)

Для тех, кто любит все смотреть в живую, решил сделать видео ролик, где наглядно все показал:

А ниже будет представлен пошаговый фото отчет по проделанной работе, если вдруг видео не будет отображаться.

Сначала  срываем болты крепления колеса и поднимаем машину домкратом, ту сторону, где собираемся ремонтировать. Затем снимаем колесо и обязательно наносим проникающую смазку на все резьбовые соединения наконечника: на палец и болт стяжки. Еще один момент, при выполнении процедуры с левой стороной, выворачиваем руль вправо до конца, соответственно при замене справа — выкручиваем до упора влево. Так удобнее будет работать.

Затем откручиваем стяжной болт, не обязательно до конца, главное, чтобы резьба стала свободнее. Находится этот болт в месте, которое показано на фото:

Затем выпрямляем шплинт нижний гайки наконечника, и плоскогубцами вынимаем его:

После чего можно откручивать гайку накидным ключом или рожковым:

Далее берем монтировку, если нет специального съемника, и вставляем ее между поворотным рычагом стойки и наконечником. Нажимаем посильнее, как бы стараясь приподнимать наконечник вверх и в это время молотком бьем по поворотному рычагу именно в том месте, где сидит палец. Более наглядно это показано на фотографии:

После нескольких сильных ударов молотка и под воздействие рычага от монтировки, рулевой наконечник должен выскочить из отверстия поворотного рычага, что и показано уже выше.

Затем берем за наконечник и поднимаем его вверх, тем самым окончательно освобождая:

Теперь можно его выкручивать из рулевой тяги

Обратите внимание, что крутить необходимо по часовой стрелке

Внимание! Обязательно посчитайте количество оборотов до полного выворачивания наконечника. Если этого не сделать, то потом могут быть серьезные проблемы со схождением передних колес. А если посчитать и запомнить количество оборотов, которые вы сделали, то приблизительно можно все поставить так же, как и было до замены

А если посчитать и запомнить количество оборотов, которые вы сделали, то приблизительно можно все поставить так же, как и было до замены.

У меня получилось 23,5 оборота слева и 21,5 оборот с правой стороны. У вас данные могут отличаться.

Результат проделанной работы получился следующий:

Теперь берем нужный в данном случае новый наконечник (правый  и левый отличаются!) и закручиваем его против часовой стрелки с тем количеством оборотов, которое было при отворачивании.

Закручиваем на место стяжной болт, а вот гайку крепления наконечника к поворотному рычагу стоит затягивать с определенным моментом. В очередной раз мне пригодился мой динамометрический ключ Ombra, который довольно долго лежал без дела. Момент затяжки этого соединения должен быть в пределах от 27 до 33 Нм. Я завернул до 70 Нм по руководству от Третьего Рима, за что им «огромное спасибо», косяки на каждой странице в ихней книге! После чего пришлось ослаблять, когда проверил в других источниках.

Не забываем вставить контрящий шплинт в отверстие пальца и загнуть его края. Вот и вся замена, конечный результат которой показан на картинке ниже:

Замена на второй стороне производится в такой же последовательности. Цена новых рулевых наконечников на Ладу Калину составляет около 600 рублей за пару.

В результате, после проверки на дороге, сразу заметно собраннее стал руль, перестали слышаться стуки и вибрация на руле и реакция на повороты теперь незамедлительная, чего в последнее время мне не хватало. Короче говоря, никакой болтанки и шатания теперь нет, осталось проверить шаровые и при необходимости их заменить, но об этом немного попозже!

Замена рулевых наконечников

При появлении стуков в передней подвеске на Приоре, стоит обратить внимание на следующие детали и узлы:

  • стойки
  • РѕРїРѕСЂС‹ Рё подшипники стоек
  • шаровые РѕРїРѕСЂС‹
  • рулевая рейка
  • рулевые наконечники

Рв данной статье мы рассмотрим именно ремонт, связанный с наконечниками рулевых тяг. Если стук появился именно от наконечников, и люфт при поворотах уже превышает допустимый, необходимо заменить наконечники. на новые. Для выполнения данного ремонта, понадобится следующий инструмент и приспособления:

  1. Съемник шаровых опор или рулевых наконечников
  2. Монтировка и молоток (при отсутствии съемника)
  3. Плоскогубцы
  4. Ключ на 19 мм
  5. Ключ на 13 мм
  6. Ключ динамометрический
  7. Проникающая смазка

Особенности замены наконечников рулевых тяг на Ладе Калине

Для начала приведу перечень инструментов, который понадобится для выполнения данного вида ремонта. Сразу скажу, что от руководства, которое написано «Третьим Римом» эта информация немного отличается, наверное они ошиблись. Вот что нужно:

  • Баллонный ключ
  • Домкрат
  • Рожковые ключи на 17 и 19
  • Плоскогубцы
  • Динамометрический ключ (при затяжке)
  • Монтировка и молоток (вместо съемника, если такового нет)

Для тех, кто любит все смотреть в живую, решил сделать видео ролик, где наглядно все показал:

А ниже будет представлен пошаговый фото отчет по проделанной работе, если вдруг видео не будет отображаться.

Сначала  срываем болты крепления колеса и поднимаем машину домкратом, ту сторону, где собираемся ремонтировать. Затем снимаем колесо и обязательно наносим проникающую смазку на все резьбовые соединения наконечника: на палец и болт стяжки. Еще один момент, при выполнении процедуры с левой стороной, выворачиваем руль вправо до конца, соответственно при замене справа — выкручиваем до упора влево. Так удобнее будет работать.

Затем откручиваем стяжной болт, не обязательно до конца, главное, чтобы резьба стала свободнее. Находится этот болт в месте, которое показано на фото:

Затем выпрямляем шплинт нижний гайки наконечника, и плоскогубцами вынимаем его:

После чего можно откручивать гайку накидным ключом или рожковым:

Далее берем монтировку, если нет специального съемника, и вставляем ее между поворотным рычагом стойки и наконечником. Нажимаем посильнее, как бы стараясь приподнимать наконечник вверх и в это время молотком бьем по поворотному рычагу именно в том месте, где сидит палец. Более наглядно это показано на фотографии:

После нескольких сильных ударов молотка и под воздействие рычага от монтировки, рулевой наконечник должен выскочить из отверстия поворотного рычага, что и показано уже выше.

Затем берем за наконечник и поднимаем его вверх, тем самым окончательно освобождая:

Теперь можно его выкручивать из рулевой тяги

Обратите внимание, что крутить необходимо по часовой стрелке

Внимание! Обязательно посчитайте количество оборотов до полного выворачивания наконечника. Если этого не сделать, то потом могут быть серьезные проблемы со схождением передних колес

А если посчитать и запомнить количество оборотов, которые вы сделали, то приблизительно можно все поставить так же, как и было до замены.

У меня получилось 23,5 оборота слева и 21,5 оборот с правой стороны. У вас данные могут отличаться.

Результат проделанной работы получился следующий:

Теперь берем нужный в данном случае новый наконечник (правый  и левый отличаются!) и закручиваем его против часовой стрелки с тем количеством оборотов, которое было при отворачивании.

Закручиваем на место стяжной болт, а вот гайку крепления наконечника к поворотному рычагу стоит затягивать с определенным моментом. В очередной раз мне пригодился мой динамометрический ключ Ombra, который довольно долго лежал без дела. Момент затяжки этого соединения должен быть в пределах от 27 до 33 Нм. Я завернул до 70 Нм по руководству от Третьего Рима, за что им «огромное спасибо», косяки на каждой странице в ихней книге! После чего пришлось ослаблять, когда проверил в других источниках.

Не забываем вставить контрящий шплинт в отверстие пальца и загнуть его края. Вот и вся замена, конечный результат которой показан на картинке ниже:

Замена на второй стороне производится в такой же последовательности. Цена новых рулевых наконечников на Ладу Калину составляет около 600 рублей за пару.

В результате, после проверки на дороге, сразу заметно собраннее стал руль, перестали слышаться стуки и вибрация на руле и реакция на повороты теперь незамедлительная, чего в последнее время мне не хватало. Короче говоря, никакой болтанки и шатания теперь нет, осталось проверить шаровые и при необходимости их заменить, но об этом немного попозже!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена рулевых наконечников

Способы определения неполадок

Основным методом диагностики является визуальный осмотр состояния элементов. Под этим понятием большинство владельцев транспортных средств подразумевают, что проблемную деталь необходимо снять. Но, делать это не обязательно. Чтобы осмотреть, например, правый наконечник, нужно максимально вывернуть руль в противоположную сторону. Осмотр начинается с обследования защитных резиновых пыльников, которые не позволяют грязи и различным абразивным частичкам проникать внутрь шаровых шарниров. Их повреждение является свидетельством необходимости проведения процедуры замены наконечников рулевых тяг.

Переходим к следующему этапу диагностических мероприятий. Для этого необходимо поддамкратить одну из передних сторон транспортного средства, чтобы колесо находилось в свободном положении и не касалось земли. Находим элемент и дергаем его рукой из стороны в сторону. Если деталь не изношена, должен полностью отсутствовать люфт, в противном случае, наконечник подлежит замене. Заметим, что менять их необходимо с обеих сторон, иначе проведение ремонтных мероприятий может не принести ожидаемого эффекта. Лучше сэкономить на автосервисе и самостоятельно установить комплект, чем менять их по одному.

Рулевая тяга автомобиля

Рулевое управление автомобиля является основой безопасного вождения. Его неисправности подлежат безусловному устранению в кратчайшие сроки. Нарушения в работе рулевого управления являются бомбой замедленного действия, которая может сработать в любой момент.

Система управления автомобиля имеет достаточно сложное техническое устройство. Она обеспечивает своевременное маневрирование транспортного средства в зависимости от текущей дорожной обстановки.

Игнорировать проблемы, возникающие с управлением машины, не стоит. От этого зависит безопасность и жизнь водителями с пассажирами. Экономить на её ремонте не стоит и чревато тяжёлыми последствиями. Автомобиль, потерявший управление подобен шальной пуле мчащейся навстречу катастрофе.

Очень часто последствия неисправности рулевого управления транспортного средства бывают очень страшными и трагическими. Они вызвали гибель не одного десятка человек на дорогах страны. Не нужно повторять трагические ошибки других людей.

Для чего нужно рулевая тяга в автомобиле?

Рулевая тяга считается одним из центральных элементов системы управления транспортного средства.

Она выполняет две важные функции:

1.Передача физического усилия от руля к поворотным рычагам ступиц колёс

Последние при повороте руля водителем меняют направление движения автомобиля за счёт поворота колёс

2.Обеспечение необходимого радиуса поворота ведущих колёс

Радиус движения колёс транспортного средства при повороте неодинаков. Именно рулевая тяга отвечает за предотвращение скольжения колёс при прохождении поворота автомобилем. Внешнее колесо должно иметь меньший угол поворота, наружное колесо больший угол поворота.

Несмотря на довольно скромные размеры, рулевая тяга выполняет важные функции, от которых зависит степень манёвренности транспортного средства и безопасность движения.

Главная причина неисправности рулевой тяги

Активное использование автомобиля неизменно оказывает серьёзную нагрузку на подвеску. Особенно это касается поездок по грунтовым или полевым дорогам. Даже самый качественный и надёжный элемент, такой как рулевая тяга, может изнашиваться и прийти в негодность.

Это вас точно заинтересует Опасны ли автопилоты современных автомобилей?

Этот момент необходимо учитывать и быть готовым выполнить ремонтные работы за максимально короткий промежуток времени. Конструкция рулевой тяги проста и незамысловата.

Наиболее уязвимой частью рулевой тяги являются шарниры. Они защищены от внешних негативных факторов резиновым пыльником. Если его целостность нарушается, пыль и грязь, попадая на шарниры тяги, выводят их из строя. Они не могут полноценно выполнять свои функции и требуют обязательной замены.

Непосредственно рулевая тяга может получить повреждения только после встречи колеса с глубокой ямой или большим камнем. Сильный удар ведёт к её искривлению, и основные функции оказываются нарушены.

Когда нужно менять рулевую тягу?

Опытный водитель по поведению автомобиля на дороге и посторонним звукам, издаваемым подвеской способен определить необходимость замены рулевой тяги. Необходимо помнить, что только детальный осмотр на подъёмнике подвески автомобиля даст возможность точно установить неисправность рулевой тяги.

Можно выделить следующие признаки необходимости замены рулевой тяги:

1.При движении автомобиля в передней части издаются посторонние звуки и стуки;

Это вас точно заинтересует Картер двигателя: назначение и особенности

2.Появилось биение руля;

3.Увеличился люфт руля;

4.Ведущие колёса вращаются с усилием;

5.Автомобиль при движении тянет в левую или правую сторону.

Заключение

Появление этих признаков неисправности рулевой тяги должно насторожить водителя. Самостоятельно выполнять замену рулевой тяги без опыта крайне не рекомендуется. В этом случае ремонтные работы необходимо доверить профессионалам, которые смогут их выполнять быстро и качественно.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы

Подписывайтесь на свежие и интересные статьи сайта.

Когда стоит задуматься о замене рулевых наконечников в системе управления на Калине и почему?

В идеальном варианте необходимо проводить осмотр важных составляющих технической части автомобиля перед каждым выездом. Но, очень часто на процесс мини-диагностики не хватает времени. Система управления должна быть надежной, поскольку напрямую влияет на безопасность передвижения.

Покачивая рукой шарнир, можно предварительно определить исправность шарнира, о чем свидетельствует отсутствие люфта. Износ пальца, при помощи которого крепится деталь к стойке, отражается на поведении автомобиля. Он вяло реагирует на резкие вращения рулевого колеса, что недопустимо в критических ситуациях.

Кроме того, появляется стук при движении по мелким неровностям. Причина кроется в образовании недопустимой величины зазора в сопрягаемых деталях.

Основные неисправности рулевой рейки

1. Протечка сальников

Протечкой в сальниках первичного вала обычно страдают французские и японские авто. Она происходит по причине коррозии зоны сальника.

2. Течь силовых сальников, и коррозия вала рулевой колонки

Эта проблема появляется при попадании воды через пыльники тяг.

4. Изнашивание центрального зуба рулевой рейки

По причине того, что руль большую часть времени остается в центральном положении, подавляющее большинство всех нагрузок приходится на центральную часть рейки.

 5. Стуки опорной втулки

Опорные втулки предназначены для централизации вала в корпусе рулевой рейки, при его износе вал начинает стучать об корпус рейки.

 6. Стуки поджимного сухаря

С течением времени на поверхности сухаря образуется выборка и стирается прокладка. Сухарь при этом начинает стучать о рулевую рейку, болтаясь в ее корпусе.

7. Тугой поворот руля в одну сторону

Такой эффект наблюдается при загрязнении гидравлической жидкости, внутри распределителя, при этом, образуются проточки.

8. Тугой поворот руля в обе стороны

Тут может быть много причин:

  • описанные выше, проточки.
  • на поршне могло разорваться тефлоновое кольцо.
  • мог произойти на насосе износ рабочей пары.
  • мог сломаться торсион распределителя.

Замена наконечников рулевой тяги Лада Калина: фото, видео, цены

Замена наконечников рулевой тяги на Ладе Калине проводится достаточно легко. Для этого не потребуется специального инструментария или приспособлений. Как показывает практика, ресурс этих деталей составляет от 30 до 50 тыс. км.

Видео по замене рулевых наконечников на ПП (передний привод) автомобилях ВАЗ:

Видео материалы расскажут, как заменить рулевые наконечники на Калине, дадут рекомендации и советы по процессу

Процесс замены рулевых наконечников

Изношенный рулевой наконечник

Прежде чем приступить к замене рассмотрим основные причины выхода со строя наконечников рулевой тяги на Ладе Калине:

  • Износ. Самая распространенная причина, которая влияет на периодичность замены.
  • Стиль и манера вождения, также влияют на процесс износа и выхода со строя. Чем меньше автомобиль попадает в ямы и получает интенсивные удары, тем дольше прослужат элементы.
  • Своевременное ТО. Наполненность смазкой пыльников влияет на долговечность элементов.

Это основные причины, по которым наконечники рулевых тяг могут выйти со строя. Теперь, можно перейти непосредственно к процессу замены:

Набор необходимого инструментария для замены наконечника

  1. Поднимаем автомобиль на домкрат. Ставим на домкрат и снимаем колесо
  2. Поворачиваем руль в противоположную сторону от места, где будем производить замену.
  3. При помощи ключа на 17, откручиваем гайку крепления наконечника к тяге. Откручиваем крепление наконечника к рулевой тяге
  4. Вытягиваем шплинт с гайки крепления наконечника к стойке. Вынимаем шплинт с крепления рулевого наконечника
  5. Откручиваем гайку. Демонтируем гайку крепления наконечника к стойке
  6. При помощи монтировки, поддеваем тягу и усилием нажимаем, чтобы наконечник вышел со стройки. Ломиком приподымаем тягу, а молотком постукиваем, чтобы ее освободить
  7. По часовой стрелке откручиваем наконечник. За часовой стрелкой, как показано на фото, выкручиваем наконечник с крепления
  8. Сборку проводим в обратном порядке. Установленный новый рулевой наконечник

Итак, наконечник заменен, в обратной стороны автомобиля проводим те же операции. После замены элементов необходимо, в обязательном порядке провести развал-схождение.

Выбор запасных частей

Перед тем, как выбрать наконечник рулевой тяги Калины необходимо узнать каталожный номер. Для этого обратимся к справочному каталогу, который предоставляет завод изготовитель. Итак, рассмотрим, какие же рекомендуются устанавливать детали на Ладу Калину.

Оригинальные рулевые наконечники на Калину (артикул)

Оригинальный артикул наконечника рулевой тяги — 11180-3414057-00. Средняя стоимость составляет 800 рублей. Оригинальная деталь производства АвтоВАЗ, которая становится вместо изношенной и не требует переделки креплений.

Оригинальный рулевой наконечник производства АвтоВАЗ

Аналоги

Кроме оригинальной детали, также могут быть установленные аналоги, которые имеют соответствующие сертификаты качества, а также как показывает опыт рекомендуют большинство автовладельцев.

Рулевой наконечник производства «Фенокс»

Наименование изготовителяКаталожный номерЦена в рублях

Fenox SP31130C3 600
Lemforder 35041 02 600
Pilenga TS-P 1157 600

Упаковка рулевых наконечников Трек

Рулевой наконечник Трек вблизи

Рекомендации

Многие автолюбители и эксперты рекомендуют устанавливать спортивные наконечники рулевых тяг на Ладу Калину.

Такие детали будут выдерживать большие нагрузки, а также ресурс составляет 50 000-70 000 км. Единственным производителем, который изготавливает спортивные наконечники, является .

Выводы

Замена наконечников рулевых тяг на Ладу Калина проводится достаточно легко и не требует особых знаний и навыков. Каждый автолюбитель может провести эту операцию самостоятельно у себя в гараже. Особо тщательно стоит выбирать сами детали, поскольку автомобильный рынок запасных частей насыщен подделками. Так, стоит проверять наличие голограмм и сертификата качества в упаковке.

carfrance.ru

Установка новых элементов

После того как снимите оба элемента, можно приступать к установке новых. Для этого:

  1. Закрутите на тягу наконечник на столько оборотов, на сколько был вкручен старый. Благодаря этому у вас получится сохранить более-менее приемлемое схождение передних колес. До автосервиса доедете без сильного износа резины.
  2. От руки закрутите гайку, фиксирующую наконечник. Желательно использовать новые гайки для надежности.
  3. Установите тягу на место. Сначала наживляете болт в месте ее крепления к рулевой рейке.
  4. Устанавливаете палец рулевого наконечника «Калины» в отверстие стойки. Рукой можно ударить сверху вниз, чтобы палец максимально плотно зашел. Применять молоток не рекомендуется.
  5. Наживляете от руки гайку.

После всех этих манипуляций нужно затянуть резьбовые соединения. Пластину на рулевой рейке загните, чтобы при езде болт не выкрутился. На этом замена наконечников рулевой тяги «Калины» окончена, можно приступать к эксплуатации. Желательно под пыльник поместить небольшое количество смазки «Литол-24», это поспособствует увеличению срока службы элементов.

Причиной, по которой необходимо выполнить замену рулевых наконечников на автомобиле Лада Калина, как правило, является износ шарнирного соединения, что приводит к люфту, который в дальнейшем сказывается на правильности схождения передних колес. Изношенный рулевой наконечник – это гарантированный путь к быстрому износу передних колес автомобиля, поэтому следует время от времени проверять эти элементы рулевого управления Лада Калина и в случае выявления люфта шарнирного соединения произвести замену рулевых наконечников. Также следует отметить, что появление характерного стука в районе передних колес при движении по мелким неровностям свидетельствует об износе наконечников.

Чтобы выполнить замену рулевых наконечников Лада Калина, необходимы следующие инструменты:

  1. Домкрат
  2. Монтировка
  3. Ключ на 10, желательно с трещоткой
  4. Ключи на 19 и 17
  5. Плоскогубцы, молоток

Инструкция по замене рулевых наконечников на автомобиле Лада Калина

  1. Устанавливаем автомобиль на ровную поверхность, подкладываем под задние колеса противооткатные башмаки и поддомкрачиваем и снимаем переднее колесо.
  2. Выворачиваем колесо в противоположную от снятого колеса сторону и обрызгиваем соединения рулевого наконечника жидкостью WD -40.
  3. С помощью ключа на 17 откручиваем крепление наконечника к рулевой тяге
  4. На гайке, которой крепится наконечник к рулевому рычагу, плоскогубцами вынимаем шплинт и ключом на 19 откручиваем ее.
  5. Используя монтировку, поддеваем рулевой наконечник, как показано на фото, а молотком наносим удары по рычагу до тех пор, пока палец наконечника не выйдет наружу.

Меняем рулевые наконечники на Лада Калина

Теперь можно выкрутить наконечник, вращая его по часовой стрелке. При этом рекомендуется посчитать количество оборотов, которое вы сделали до полного откручивания наконечника, чтобы при установке выставить его правильное положение относительно рулевой тяги.
Далее накручиваем на нужное количество витков новый рулевой наконечник Лада Калина и крепим его в обратном порядке, не забыв установить шплинт на гайку.
После замены необходимо произвести развал-схождение колес автомобиля

При подготовке публикации о том, как заменить рулевой наконечник на автомобиле Лада Калина была использована информация с сайта zarulemvaz.ru

remontauto-vaz.ru

Для чего нужны рулевые наконечники

Рулевые наконечники отвечают за повороты колес, как на Калине так и на других автомобилях. Если бы рулевая рейка не имела подвижных наконечников, то ни о какой мягкости подвески при наезде на кочки и попадании в выбоины не могло быть и речи.

Наконечники рулевых тяг работают по принципу шарового соединения. Но не стоит путать шаровую с рулевыми наконечниками – это разные детали.

На Калине рулевые наконечники хорошего качества обычно выхаживают от 20 до 50 тысяч километров пробега. Если человек бережет подвеску, то наконечники выхаживают дольше.

Срок службы напрямую зависит от таких факторов:

  • качество дорог;
  • сезон;
  • манера езды.

Рулевые наконечники служат для передачи двигательного усилия от рулевой колонки к колесам. При этом, все рулевые наконечники являются шарнирными.

Все рулевые тяги похожи друг на друга по конструкции. Так что замена этих деталей, которые считаются расходными материалами, чаще всего проходит по одинаковому алгоритму.

Какие рулевые наконечник выбрать

При выборе запчастей следует определиться, устанавливать заводские или аналоговые детали. Зачастую детали устанавливаемые с завода служат намного дольше, чем те, что мы устанавливаем на замену. Однако иногда даже оригинальные детали служат меньше положенного срока.

  • Левый рулевой наконечник 11180-3414057-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб
  • Правый рулевой наконечник 11180-3414056-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб

Неплохого качества и пользующиеся большой популярностью наконечники фирмы ТРЕК

  • Левый наконечник TR70-107 цена от 400 руб
  • Правый наконечник TR70-108 цена от 400 руб

Если нет возможности приобрести оригинальные заводские наконечники, можно выбрать аналоги:

  • HOFER HF 812002 цена от 700 руб комплект из 2 шт
  • БЕЛМАГ БM1118-3414056/57 цена от 800 руб комплект

Так же сразу комплектом из 2 штук можно приобрести наконечники фирмы ТРЕК TRST-110 цена от 850 руб комплект

Аналоги наконечников

Также существует множество аналогов, которые есть в любом магазине:

  1. Производства «ТРЕК» с индексами TR70-107 и TR70-108 (левый и правый наконечники соответственно) – стоимость от 400 рублей и выше.
  2. HOFER HF-812002 продаются комплектом на левую и правую сторону. Стоимость комплекта не менее 700 рублей.
  3. «БЕЛМАГ» БМ-1118-3414056/57, тоже продаются комплектами из двух наконечников, стоимость 800 рублей и выше.

Это ориентировочные цены, от них нужно отталкиваться. Если встретили комплект наконечников «ТРЕК» за 900 рублей (а такие могут быть в продаже), то это, скорее всего, качественные изделия. Но если же они стоят 500 рублей или ниже, то это явная подделка – доверять таким механизмам не стоит.

SP31 130, SP32 130 . /. Kalina, 2190-2191 Granta SP60005C5 Fenox 10:11, 13 Zakaz28rus
1118 / 2190 ( 1 SP31130C3) 18:54,
1118 / 2190 ( 1 SP32130C3) 18:54,
2190 Granta (- 2 . ) 21900341410086 23:11, AUTOPROGRESS.MSK
2190 Granta 21900341405782 23:11, AUTOPROGRESS.MSK
2190 Granta 21900341405682 23:11, AUTOPROGRESS.MSK
-11183 ( . «» ) 3,1 LADA .11183340001010 21:46, —…
sp31 130, sp32 130 . /. 1117-1119 kalina, 2190-2191 granta Fenox . SP60005C5 07:13, —…
1117-1119 kalina, 2190-2191 granta sp31 130, sp32 130 . /. Fenox . SP60005C5 04:56, —…
1117-1119 kalina, 2190-2191 granta Fenox . SP31130C3 04:31, —…
1117-1119 kalina, 2190-2191 granta Fenox . SP32130C3 03:39, —…
2190 granta LADA . 21900341405782 00:18, —…
-2190 (. +. ) () . LADA .21900341410086 00:09, —…
-2190 () LADA .21900341405782 22:01, —…
-2190 () LADA .21900341405682 20:50, —…
2190 granta LADA . 21900341405782 06:55, —…
2190 granta LADA . 21900341405682 06:28, —…
2190 granta (- 2 . ) LADA . 21900341410086 06:04, —…
. (. /. ) -2190 granta (. . lada) LADA . 21900341410086 06:02, —…
2190 LADA .21900341405782 05:46, —…
1117-19,2190 ( ) . . LADA .11180341405782 04:51, —…
2190 () LADA .21900341405682 03:25, —…
2190 () LADA 21900341405682 03:12, — …
2190 LADA 21900341405782 03:12, — …
1117-19,2190 ( ) . . LADA 11180341405782 03:11, — …
1117-1119 Kalina, 2190-2191 Granta SP31 130, SP32 130 . /. Fenox SP60005C5 02:57, — …
SP31 130, SP32 130 . /. Kalina, 2190-2191 Granta SP60005C5 Fenox SP60005C5 02:26, — …
2190 granta LADA . 21900341405682 01:05, —…
1118 , 2190 () (12) 22:28, 17 Autoclub02
2110, 2190 + ( ) (8) 22:28, 17 Autoclub02
2110, 2190 + ( ) (15) 22:28, 17 Autoclub02
1118 , 2190 + (Hofer) (10) 22:28, 17 Autoclub02
1118 , 2190 + () (8) 22:28, 17 Autoclub02
2110 +, 2170 , 2190 , 1118 13 (M-Start) (20) 22:28, 17 Autoclub02
1118 , 2190 (Weber) (20) 22:28, 17 Autoclub02
1118 , 2190 () (12) 22:28, 17 Autoclub02
2110, 1118 , 2170 , 2190 , Datsun «» 2 () 22:28, 17 Autoclub02
1118 , 2190 + () 22:28, 17 Autoclub02
2110 +, 2170 , 2190 , 1118 13 (AT) (20) 22:28, 17 Autoclub02
2190 Granta (- 2 . ) 21900-3414100-86 00:26, -PN1 — …
2190 Granta 21900-3414056-82 00:26, -PN1 — …
2190 Granta 21900-3414057-82 00:26, -PN1 — …
2190 . . (2) — 05:40, «…
LADA: Samara 86-, Samara Forma 89- Formpart #1 601 005 21:35, com
LADA: Samara 86-, Samara Forma 89- Formpart #1 601 006 21:35, com
LADA: NIVA 76- Formpart #1 601 003 21:34, com
. -2190 . LADA (2) LADA Original 21900341410086 22:44, 22 -TODUX
1118 2190 19:51, Autoko — …
1118 2190 19:50, Autoko — …
1118 2190 19:47, Autoko — …

Замена рулевых наконечников на Калине: особенности

Ознакомимся с перечнем инструментов, которые понадобятся для осуществления этого вида ремонтных работ. Предупреждаю, что руководство «Третьего Рима» незначительно отличается от этой информации, видимо, они допустили неточности. Необходимые инструменты:— ключ баллонный;— домкрат;— ключ рожковый №17 и №19;— плоскогубцы;— ключ диаметральный (необходим при затягивании);— молоток и монтировка (если нет съемника).

Для визуалов ниже представлен ролик, наглядно показывающий процесс ремонта поэтапно:

Далее будет также размещен фотоотчет о проделанном ремонте на случай, если видеоролик не запустится.Если ремонт будет проводиться с левой стороны, руль необходимо вывернуть в правую сторону до упора, если с правой стороны – в левую сторону до упора.1. Открутите болты крепления колеса;2. Поднимите автомобиль с помощью домкрата с той стороны, с которой будут проводиться ремонтные работы;3. Демонтируйте колесо, нанесите проникающую смазку на имеющиеся резьбовые соединения наконечника: болт стяжки, палец;4. Открутите стяжной болт, совсем выкручивать необязательно, ослабьте его, резьба должна освободиться. Местоположение болта изображено на фото.

5. Выпрямите шплинт нижний гайки, плоскогубцами вытащите его;

6. Открутите гайку рожковым или накидным ключом;

7. Если нет специализированного съемника, возьмите монтировку, вставьте ее между наконечником и поворотным рычагом стойки. Нажмите посильнее, стараясь вверх приподнять, и одновременно ударьте молотком по поворотному рычагу в том месте, где находится палец. Для наглядности смотрите фотографию ниже.

8. Благодаря нескольким сильным ударам молотка и воздействию рычага от монтировки, деталь выскочит из отверстия рычага поворотного, что и представлено на фотографии выше.9. Возьмитесь за наконечник, поднимите его вверх, освободите его до конца.

10. Выкрутите его из рулевой тяги по направлению часовой стрелки

ВАЖНО! Необходимо подсчитать количество оборотов до полного выкручивания рулевого наконечника, чтобы избежать серьезных проблем в дальнейшем со схождением передних колес. Считать нужно для того, чтобы все вернуть в то положение, которое было до замены. В моем случае было двадцать три с половиной оборота с левой стороны и двадцать один оборот с правой стороны

В вашем случае могут быть другие показатели. Результат проведенной работы изображен на фотографии

В моем случае было двадцать три с половиной оборота с левой стороны и двадцать один оборот с правой стороны. В вашем случае могут быть другие показатели. Результат проведенной работы изображен на фотографии.

11

Возьмите новую деталь, обратите внимание на то, что левый и правый отличаются между собой. Закрутите его против часовой стрелки с количеством оборотов, которое было при откручивании

12. Закрутите на свое место болт стяжной. Гайку крепления рулевого наконечника к рычагу поворотному нужно затянуть с определенным моментом. Мне понадобился мой ключ динамометрический Омбра, лежащий продолжительное время без дела. Затяжной момент соединения должен находиться в пределах 27-33 нанометра. Я закрутил до 70 нанометров, потому что так было указано в руководстве по эксплуатации «Третьего Рима», я им «благодарен» за неточности на каждом листе. Пришлось потом раскручивать, после того, как уточнил в иных источниках.

13. Вставляем шплинт контрящий в отверстие пальца, загибаем его края. Работа окончена! Результат смотрите на изображении ниже.

Рулевой наконечник Калина с другой стороны меняется по аналогии. Стоимость новых деталей (рулевых наконечников) колеблется в районе шестисот рублей за две штуки (левый и правый).Итог проведенных ремонтных работ был следующий:— руль стал собраннее;— пропала вибрация и стук на рулевом колесе;— автомобиль реагирует на поворот руля незамедлительно;Теперь вы знаете, как проверить и как осуществить замену рулевых наконечников Калины.

Особенности замены наконечников рулевых тяг на Ладе Калине

Для начала приведу перечень инструментов, который понадобится для выполнения данного вида ремонта. Сразу скажу, что от руководства, которое написано «Третьим Римом» эта информация немного отличается, наверное они ошиблись. Вот что нужно:

  • Баллонный ключ
  • Домкрат
  • Рожковые ключи на 17 и 19
  • Плоскогубцы
  • Динамометрический ключ (при затяжке)
  • Монтировка и молоток (вместо съемника, если такового нет)

Для тех, кто любит все смотреть в живую, решил сделать видео ролик, где наглядно все показал:

А ниже будет представлен пошаговый фото отчет по проделанной работе, если вдруг видео не будет отображаться.

Сначала  срываем болты крепления колеса и поднимаем машину домкратом, ту сторону, где собираемся ремонтировать. Затем снимаем колесо и обязательно наносим проникающую смазку на все резьбовые соединения наконечника: на палец и болт стяжки. Еще один момент, при выполнении процедуры с левой стороной, выворачиваем руль вправо до конца, соответственно при замене справа — выкручиваем до упора влево. Так удобнее будет работать.

Затем откручиваем стяжной болт, не обязательно до конца, главное, чтобы резьба стала свободнее. Находится этот болт в месте, которое показано на фото:

Затем выпрямляем шплинт нижний гайки наконечника, и плоскогубцами вынимаем его:

После чего можно откручивать гайку накидным ключом или рожковым:

Далее берем монтировку, если нет специального съемника, и вставляем ее между поворотным рычагом стойки и наконечником. Нажимаем посильнее, как бы стараясь приподнимать наконечник вверх и в это время молотком бьем по поворотному рычагу именно в том месте, где сидит палец. Более наглядно это показано на фотографии:

После нескольких сильных ударов молотка и под воздействие рычага от монтировки, рулевой наконечник должен выскочить из отверстия поворотного рычага, что и показано уже выше.

Затем берем за наконечник и поднимаем его вверх, тем самым окончательно освобождая:

Теперь можно его выкручивать из рулевой тяги

Обратите внимание, что крутить необходимо по часовой стрелке

Внимание! Обязательно посчитайте количество оборотов до полного выворачивания наконечника. Если этого не сделать, то потом могут быть серьезные проблемы со схождением передних колес. А если посчитать и запомнить количество оборотов, которые вы сделали, то приблизительно можно все поставить так же, как и было до замены

А если посчитать и запомнить количество оборотов, которые вы сделали, то приблизительно можно все поставить так же, как и было до замены.

У меня получилось 23,5 оборота слева и 21,5 оборот с правой стороны. У вас данные могут отличаться.

Результат проделанной работы получился следующий:

Теперь берем нужный в данном случае новый наконечник (правый  и левый отличаются!) и закручиваем его против часовой стрелки с тем количеством оборотов, которое было при отворачивании.

Закручиваем на место стяжной болт, а вот гайку крепления наконечника к поворотному рычагу стоит затягивать с определенным моментом. В очередной раз мне пригодился мой динамометрический ключ Ombra, который довольно долго лежал без дела. Момент затяжки этого соединения должен быть в пределах от 27 до 33 Нм. Я завернул до 70 Нм по руководству от Третьего Рима, за что им «огромное спасибо», косяки на каждой странице в ихней книге! После чего пришлось ослаблять, когда проверил в других источниках.

Не забываем вставить контрящий шплинт в отверстие пальца и загнуть его края. Вот и вся замена, конечный результат которой показан на картинке ниже:

Замена на второй стороне производится в такой же последовательности. Цена новых рулевых наконечников на Ладу Калину составляет около 600 рублей за пару.

В результате, после проверки на дороге, сразу заметно собраннее стал руль, перестали слышаться стуки и вибрация на руле и реакция на повороты теперь незамедлительная, чего в последнее время мне не хватало. Короче говоря, никакой болтанки и шатания теперь нет, осталось проверить шаровые и при необходимости их заменить, но об этом немного попозже!

Замена рулевых наконечников

При появлении стуков в передней подвеске на Приоре, стоит обратить внимание на следующие детали и узлы:

  • стойки
  • РѕРїРѕСЂС‹ Рё подшипники стоек
  • шаровые РѕРїРѕСЂС‹
  • рулевая рейка
  • рулевые наконечники

Рв данной статье мы рассмотрим именно ремонт, связанный с наконечниками рулевых тяг. Если стук появился именно от наконечников, и люфт при поворотах уже превышает допустимый, необходимо заменить наконечники. на новые. Для выполнения данного ремонта, понадобится следующий инструмент и приспособления:

  1. Съемник шаровых опор или рулевых наконечников
  2. Монтировка и молоток (при отсутствии съемника)
  3. Плоскогубцы
  4. Ключ на 19 мм
  5. Ключ на 13 мм
  6. Ключ динамометрический
  7. Проникающая смазка

Особенности замены наконечников рулевых тяг на Ладе Калине

Для начала приведу перечень инструментов, который понадобится для выполнения данного вида ремонта. Сразу скажу, что от руководства, которое написано «Третьим Римом» эта информация немного отличается, наверное они ошиблись. Вот что нужно:

  • Баллонный ключ
  • Домкрат
  • Рожковые ключи на 17 и 19
  • Плоскогубцы
  • Динамометрический ключ (при затяжке)
  • Монтировка и молоток (вместо съемника, если такового нет)

Для тех, кто любит все смотреть в живую, решил сделать видео ролик, где наглядно все показал:

А ниже будет представлен пошаговый фото отчет по проделанной работе, если вдруг видео не будет отображаться.

Сначала  срываем болты крепления колеса и поднимаем машину домкратом, ту сторону, где собираемся ремонтировать. Затем снимаем колесо и обязательно наносим проникающую смазку на все резьбовые соединения наконечника: на палец и болт стяжки. Еще один момент, при выполнении процедуры с левой стороной, выворачиваем руль вправо до конца, соответственно при замене справа — выкручиваем до упора влево. Так удобнее будет работать.

Затем откручиваем стяжной болт, не обязательно до конца, главное, чтобы резьба стала свободнее. Находится этот болт в месте, которое показано на фото:

Затем выпрямляем шплинт нижний гайки наконечника, и плоскогубцами вынимаем его:

После чего можно откручивать гайку накидным ключом или рожковым:

Далее берем монтировку, если нет специального съемника, и вставляем ее между поворотным рычагом стойки и наконечником. Нажимаем посильнее, как бы стараясь приподнимать наконечник вверх и в это время молотком бьем по поворотному рычагу именно в том месте, где сидит палец. Более наглядно это показано на фотографии:

После нескольких сильных ударов молотка и под воздействие рычага от монтировки, рулевой наконечник должен выскочить из отверстия поворотного рычага, что и показано уже выше.

Затем берем за наконечник и поднимаем его вверх, тем самым окончательно освобождая:

Теперь можно его выкручивать из рулевой тяги

Обратите внимание, что крутить необходимо по часовой стрелке

Внимание! Обязательно посчитайте количество оборотов до полного выворачивания наконечника. Если этого не сделать, то потом могут быть серьезные проблемы со схождением передних колес

А если посчитать и запомнить количество оборотов, которые вы сделали, то приблизительно можно все поставить так же, как и было до замены.

У меня получилось 23,5 оборота слева и 21,5 оборот с правой стороны. У вас данные могут отличаться.

Результат проделанной работы получился следующий:

Теперь берем нужный в данном случае новый наконечник (правый  и левый отличаются!) и закручиваем его против часовой стрелки с тем количеством оборотов, которое было при отворачивании.

Закручиваем на место стяжной болт, а вот гайку крепления наконечника к поворотному рычагу стоит затягивать с определенным моментом. В очередной раз мне пригодился мой динамометрический ключ Ombra, который довольно долго лежал без дела. Момент затяжки этого соединения должен быть в пределах от 27 до 33 Нм. Я завернул до 70 Нм по руководству от Третьего Рима, за что им «огромное спасибо», косяки на каждой странице в ихней книге! После чего пришлось ослаблять, когда проверил в других источниках.

Не забываем вставить контрящий шплинт в отверстие пальца и загнуть его края. Вот и вся замена, конечный результат которой показан на картинке ниже:

Замена на второй стороне производится в такой же последовательности. Цена новых рулевых наконечников на Ладу Калину составляет около 600 рублей за пару.

В результате, после проверки на дороге, сразу заметно собраннее стал руль, перестали слышаться стуки и вибрация на руле и реакция на повороты теперь незамедлительная, чего в последнее время мне не хватало. Короче говоря, никакой болтанки и шатания теперь нет, осталось проверить шаровые и при необходимости их заменить, но об этом немного попозже!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
