В каких случаях он загорается

Индикатор EPC загорается при обнаружении любой проблемы, связанной с бортовой электроникой и реакцией датчиков на неисправности механического характера. Зачастую, контрольная лампа свидетельствует о:

  • неисправности всевозможных датчиков (давления и герметичности впускного коллектора, охлаждения, температуры, круиза, климата, света, дождя, колена и пр.);
  • проблемах с байпасом;
  • неисправности блока дроссельной заслонки;
  • наличии «пропусков» в цилиндрах;
  • сгорании клапана;
  • проблемах с вращением коленвала;
  • отказе сервопривода дросселя;
  • низком/высоком сигнале педали газа или тормоза;
  • неисправности систем пассивной безопасности и т.д.

Определить проблему на глаз не получится. При подключении компьютера или смартфона система сама покажет номер ошибки. После чего остается посмотреть, что она значит.

Бывают и не стандартные ситуации. Например, EPC ошибка на Audi показывает неисправность датчика давления в картере. Но на деле с ним все в порядке. Оказалось, что была плохо закручена крышка горловины после долива масла (нужно до щелчка). В системе шел подсос воздуха и давление в картере оказалось ниже нормы, что привело к срабатыванию контрольной лампы. Но это исключительный случай.

Инструкция по монтажу и замене панели

Демонтаж старой и установка новой панели в Audi 100 кузов 45 и других автомобилей этой марки производится по схожему принципу:

  • Демонтируйте руль (подденьте значок Audi и открутите трубчатым ключом центральную гайку).
  • Выверните шестигранником еще один болт. Разберите рулевую колонку.
  • Снимите панель приборов.

Очень популярной является установка панели от Audi А6 С4 на 100 модель. В этом случае вам потребуются дополнительные разъемы для подключения проводов. А также новая, желательно именно от 100 модели, правая половинка от «стрекозы».

Основным правилом при установке новой панели является использование максимального количества заводских деталей. В этом случае вы избежите проблем как с установкой, так и работой устройства.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Замена приборной панели Audi А6 С5

Привязка панели, адаптация иммобилайзера, привязка ключей

Приборные панели компании Magneti Marelli устанавливались на автомобили концерна VAG с конца 90-х годов и

до 2007-х годов (возможно устанавливались и позже, но процентаж основных проблем приходится именно на этот период)

Эти панели имеют рад отличий от VDO, но что более важно. в них постоянно что-то ломается

Общий список основных поломок выглядит следующим образом:

  • не работают стрелки тахометра/спидометра
  • не светится часть дисплея
  • не правильно отображается температура/уровень топлива
  • на дисплее горят ошибки по исправным компонентам
  • не работает часть подсветки шкал

На практике такие вещи возникают из-за драйвера управления моторчиками, проблем с процессором Motorola MC912 (как flash данными, так и областями пайки к плате), отвалившихся компонентов печатной платы из-за постоянных вибраций и смены температурных режимов, самим LCD дисплеем и его шлейфом и т.п. Не во всех случаях имеет смысл менять приборную панель, в некоторых проще отремонтировать текущую.

Что означает значок ЕРС на приборной панели Audi

Чаще всего «горит» EPC на приборной панели Audi, VW и Porsche. Концерн VAG использует одни и те же электронные «мозги». С небольшими отличиями, разумеется.

Что касается EPC, аббревиатура расшифровывается как «электронное управление мощностью». Многие автомобилисты отмечают, что, когда загорается EPC, Audi просто «не едет», урезаны обороты, троит двигатель (если с электронным впрыском) и т.д.

Официальный комментарий Ингольштадта звучит так: «EPC Audi — это система информирования о неисправности электронных систем автомобиля. До устранения причин сигнала, электроника временно ограничивает подачу топлива и, при необходимости, отключает ряд бортовых систем». То есть, если на Audi горит EPC, значит что-то не так с электроникой и для точного выяснения причин нужно пройти диагностику в сервисном центре.

Обратите внимание! У многих немецких автомобилях при повороте ключа зажигания индикатор EPC загорается на пару секунд, после чего гаснет. Это значит, что система работает нормально, а вот если горит постоянно — это повод обратиться в сервис

Рис 5 – Панель с БСК и без нее.

Для установки на свою ауди 100 с4 с двигателем 2.6 я решил поставить полную панель с БК и БСК.

Собираем все, что нам понадобиться.

Начнем с того, что едем на разбор и подбираем подходящую панель приборов.

К панели приборов следует закупить следующие вещи:

  1. Два черных разъема для подключения бортового компьютера БК (10 контактный), для бортовой системы контроля БСК(14 контактный).

Рис 6 — Разъемы для подключения БК и БСК.

  1. Правую половинку стрекозы (там, где дворники), с кнопками управления.

Рис 7 — Правая половина стрекозы с кнопками управления БК.

На этом этапе остановимся, чуть поподробнее. Вам необходимо купить переключатель именно от A100, так как подрулевые переключатели от A100 и A6 отличаются.

Если вам все-таки не удалось купить или вы уже купили переключатель от A6, то вам поможет опыт gRenaDer по комбинированию двух вышеупомянутых переключателей.

Имеются 2 подрулевых переключателя, Верхний от А100, а нижний от А6.

Как мы видим, диаметры даже визуально отличаются, но это пол беды, разъемы контактов не подходят:

    1. физически.
    2. логически (распиновка в другой последовательности) и т.п.

Выход сложился следующим образом, взял правую часть подрулевого от А6 и выбил штифт.

и у А100.

получилось:

Поменял местами рукоятку соответственно с контактной группой БК. Далее собрал подрулевые, и все получилось: и крепление на рулевом валу, и контакты.

  1. Если решите подключать к БСК контроль ламп, то понадобится 301 реле.

Рис 8 – Реле контроля ламп.

Приступим к выполнению подготовительных работ.

Будем работать по следующей схеме.

Рис 9 – Схема подключения панели а6 на ауди 100 с4.

Подходящего разъема который одевается на стрекозу я не нашел, поэтому пришлось провода подпаять. Соединяем черный 10 контактный разъем БК с переключателем дворников по номерам контактов 3-1, 1-2, 4-3, 2-4.

Рис 10 – Подпаянные провода к стрекозе.

5 контакт с 10 контактного черного разъема БК придется притянуть в блок управления двигателем, который находится под ковриком в ногах у пассажира. Как добраться до блока управления двигателем можете узнать, воспользовавшись следующим фото отчетом.

Вот и добрались до блока управления. Прежде чем снимать разъемы с блока управления двигателем, не забудьте скинуть клемму с аккумулятора.

Рис 11 – Блок управления двигателем ауди с 4 2.6.

От блока управления до панели приборов нам нужно будет бросить 2 провода. Отмеряем длину и кидаем провода, не забыв сделать бирки, для того чтобы не перепутать провода когда будем сажать их на разъем. Я бирки делал из изоленты, просто и быстро. Первый провод со стороны приборной панели садим на 5 клемму БК, а на блоке управления на В8. Это будет тот сигнальный провод, по которому БК будет высчитывать все показатели.

Рис 12 – Разъемы блока управления.

Так как у меня двигатель 2.6 поэтому уверенно могу сказать, что нужно цеплять на В8, для остальных двигателей у меня нет 100% уверенности, так как я этого не проверял, но не смотря на это я думаю, что можно доверять следующей схеме.

Рис 13 – Клеммы БК для других двигателей.

Спасибо vkhab добавилась проверенная информация по подключению БК к A6 c4 2.5 tdi — это клемма 49 (черный с синей полосой).

Срезаем с нужного провода изоляцию и припаиваем к нему наш провод, место стыка хорошо изолируем.

Второй провод от панели приборов до блока управления это будет диагностический канал, скажу также, что для двигателя 2.6 это будет В6. Не подсоединив этот провод, мы потом не сможем соединить панель приборов с компьютером и с помощью программы VAG COM сделать определенные настройки.

Есть альтернативный вариант поиска нужного провода, в котором не придется добираться до блока управления. Потребуется лишь открыть пластик, справа у ног пассажира и в красной колодке найти необходимый провод для показаний расчета расхода топлива.

Для примера смотрите на фото ниже, там наглядно показано для ACE.

Известные цвета проводов для других двигателей.

  • ABK — белый провод в красной фишке в ногах пассажира.
  • AAD — белый провод в красной фишке в ногах пассажира.
  • AAR — жёлтый провод в красной фишке в ногах пассажира.
  • ACE — сине-чёрный провод в красной фишке в ногах пассажира.
  • AAH — синий с черной полоской провод в красной фишке в ногах пассажира.

Спасибо Dima Melek за помощь в предоставление информации. Если вам известны цвета проводов для других двигателей, которые являются 100% рабочими, пишите будем очень признательны.

Смотрите далее:

Ошибки EPC по моделям

Ошибок и неисправностей, о которых сигнализирует EPC — сотни. Всех, естественно, не перечислить. Все рассчитано на то, чтобы автовладелец обратился в сервисный центр. Но, как говорится, у каждой модели есть свои характерные проблемы, на которые жалуются владельцы на профильных форумах. Ниже краткая выжимка по некоторым моделям бренда.

Индикатор EPC на приборной панели у владельцев Audi Q5 часто выдает следующие ошибки:

  • Ошибка сопровождается индикатором «Check Engine» и говорит о неисправности процессора блока управления КПП. Потребуется, либо замена блока целиком, либо разъема, либо нескольких проводов;
  • Данная ошибка EPC на Audi Q5 свидетельствует о повреждении концевого выключателя идущего на педаль сцепления. Только замена;
  • Ошибка высвечивается при неисправности реле муфты компрессора климата. Ремонта заключается в замене реле или самой муфты;
  • Сбой модуля управления свечами. Требуется замена проводов, свечей, реле или самого модуля.

Если посмотреть «ветку» владельцев модели A4, тут выявляются свои «болячки». Например:

  • Отсутствие сигнала от турбины гидротрансформатора АКПП. Проблема решается заменой масла, датчика температуры или корпуса клапана. По ситуации;
  • Ошибочный сигнал от датчика оборотов двигателя. Потребуется его замена или визуальный осмотр на наличие коррозийных проводов;
  • Проблема с передаточным отношением в КПП. Ремонт зависит от характера поломки. Начиная от замены проводов и масляного насоса, заканчивая полной заменой коробки.

Также, конкретно на Audi А4 B8 ошибка P039в в EPC свидетельствует о высоком давлении в первом цилиндре. Возможна проблема с турбокомпрессором. Распространенная болячка.

Как убрать ошибку УЗС на Audi А4 1.8Т, смотрите в видеоролике ниже:

По Audi А6 автомобилисты также часто спрашивают по таким ошибкам, как:

  • Неисправность в датчике скорости. Ремонт может не ограничится парой проводов или самим датчиком. Периодически приходится менять весь модуль ECM;
  • Высокая температура модуля управления мотором. При ремонте проверяется заземление и предохранители. При необходимости модуль меняется;
  • Ненормированное напряжение во входной цепи уровня топлива. Ремонт может ограничится заменой проводов и соединителей, либо заменой модуля РСМ.

Также, если брать конкретно Audi A6 C5, в EPC частая ошибка P1676, которая свидетельствует об обрыве цепи контрольной лампы левого стоп-сигнала. Ремонтируется путем поиска обрыва, проверки изоляции и замены коррозийных проводов.

Резюмируя, ошибок в системе EPC сотни и каждая сигнализирует об определенной проблеме. Это значительно упрощает ремонт высокотехнологичных авто и помогает вовремя предупредить серьезные неисправности двигателя и КПП, пока стоимость ремонта не превысила стоимость самой машины.

Ошибка EPC и чек двигателя на автомобилях VAG — тема данного

Возможные неисправности и способы их устранения

В первую очередь, проблемы со щитком возникают из-за неисправностей проводки. При отказе работы каких-то индикаторов следует проверить все контакты. При необходимости провода можно достаточно просто заменить.

Иногда владельцы машин принимают за неправильную работу щитка нарушения в работе двигателя и других устройств. Если индикатор горит, но с подключенной к нему деталью все на первый взгляд нормально, вам стоит проконсультироваться у специалиста.

Индикаторы уровня топлива или температуры могут показывать неправильную информацию из-за нарушения в работе датчиков. В этом случае ремонт панели приборов Audi А6 С5 будет заключаться в их замене.

Торпеды таких машин, как Audi 100 С4 или Audi 200, да и в целом продукции данной марки, достаточно надежны и обычно проблем с ними не возникает. Замена обычно производится в целях эстетического улучшения салоне автомобиля.

В видео ниже вы увидите, как проверить датчик уровня охлаждающей жидкости (автор ролика — TV Обзоры).

MM 4B0920900R VDO 4B0920933P

Условия для полноценной замены

При замене панели необходимо соблюсти ряд условий по совместимости. В первую очередь это поколение иммобилайзера, его можно узнать несколькими способами, наиболее простой из которых. диагностика (получение идентификации). На практике хоть и можно совместить поколение автомобиля иммо 3 к приборной панели иммо 2. это вызывает дополнительные работы по распиновки колодки. В обратную сторону подружить эти компоненты, увы, невозможно.

Так же крайне желательно иметь взаимозаменяемые панели по CAN шине. 920-е к 920-м, 919-е к 919-м. Технически есть возможность вывести моторный CAN к 919-й приборной панели, но это опять же дополнительные действия по распиновке и проводке, этот вариант имеет смысл применить при отсутствии альтернатив. Отдельным фактором здесь так же идёт и наличие криптозащиты. применимо к а6/аллроад 2001 года.

Процесс замены сводится к действиям по вычитыванию дампа памяти двух панелей, получении пинов, информации по ключам, винам, идентификаторам и т.п. Мы не привязываем другую панель к эбу, не привязываем старые ключи к новой панели. всё делается на программном уровне по совмещению двух дампов памяти. Это ускоряет процесс замены и является более продуктивным методом такого плана «свапа». Необходимости разбирать панель так же нет, всё делается через диагностическую колодку.

Далее выполняются действия по восстановлению кодировки или её смене под конкретный автомобиль, настройка адаптаций под указанную комплектацию (тип привода, радио/навигация, объём топливного бака и т.п.), в некоторых случаях требуется правка дампа под датчик уровня топлива или пеRenaultс данных по калибровке спидометра. В редких случаях меняются шкалы тахометра дизель бензин и так же вносятся соответствующие коррективы в EEPROM блока.

Мы так же выполняем работы по замене приборных панелей 4-го поколения иммобилайзера. с пеRenaultсом иммо даты, ключей, CS, MAC и т.п. Выполняем и привязку ключей/чипов к авто, эти процедуры занимают гораздо меньше времени чем работы по адаптации компонентов. Если вас заинтересовали подобные услуги в Курске. пишите/звоните, мы сможем вам помочь.

Рис 2 — Панель приборов от ауди 100 с4.

Еще одним существенным отличием является отсутствие возможности подключения Vag com к панели приборов Audi 100(Audi S4).

Но и там и там панели приборов являются цифровыми, то есть выдают показание на основе полученных электрических сигналов. Сняв панель вы не найдете там никакого тросика, приводящего в действие спидометр. Сигналы получаемые панелью приборов на этих автомобилях абсолютно одинаковые, поэтому вы беспрепятственно можете поменять панель взяв ее от А6 с4 и поставить на ауди 100 с4, за исключением двух нюансов. Различие в этих двух панелях состоит в том, что на А6 количество цилиндров на устанавливаемый автомобиль задается программно, а на А100 запаянными перемычками. Так же они отличаются в горящей лампе АБС, что бы она горела как положено, придется внести некоторые изменения в схему приборной панели, но лучше для устранения этой проблемы использовать небольшое реле для инвертирования сигнала, это сделать гораздо проще, да и купленная панель останется не тронутой (подробнее будет описано ниже).

Панели приборов на ауди с4 бывают полные и не полные. В полной панели установлены дополнительные приборы.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Что означает загоревшийся значок ЕРС на приборной панели Audi?

Конструктивно самолет не сложнее современной легковушки. Но в кабине пилота, бесчисленное количество кнопок и тумблеров, а на торпеде автомобиля их нет. Почему так?

Причин несколько. Во-первых, эстетика и комфорт

Во-вторых, пилоту жизненно важно диагностировать проблему сразу. «На земле» у автомобилиста всегда найдется время заехать на диагностику

В-третьих, дилеры хорошо зарабатывают на диагностике.

Поэтому автопроизводители предусматривают систему контрольных ламп на приборном щитке, которые сигнализируют о проблемах в технике или электронике. Одним из таких индикаторов служит значок EPC. Что он значит? Чего бояться и куда бежать? Об этом ниже.

Описание и расположение индикаторов и приборов на панели

Панель приборов Audi имеет следующие основные индикаторы, расположенные на экране в центре:

  • Лампа системы охлаждения. Мигает при включении зажигания. Будет сигнализировать о падении уровня охлаждающей жидкости или опасном повышении температуры.
  • Лампа тормозной системы. Должна мигать при зажигании двигателя. Если она постоянно горит, это сигнализирует или о нехватке тормозной жидкости, или же о поломке передних тормозных колодок.
  • Индикатор давления масла. Загорается при активации зажигания, гаснет после пуска. Может постоянно гореть из-за нехватки масла в системе. Если же с уровнем масла все в порядке, а лампа горит продолжать движение нельзя.

Перечисленные выше индикаторы располагаются в центре на основном экране.

Помимо них, на щитке приборов можно также найти иные знаки:

  • указатели поворота;
  • разряд аккумулятора;
  • предпускового разогрева (на моделях с дизельным двигателем);
  • противоблокировочная тормозная система, электронная блокировка дифференциала;
  • дальнего света;
  • ручного тормоза;
  • состояния подушек безопасности;
  • поворотов на прицепе;
  • электроники управления двигателем (на дизельных автомобилях мощность в 85 кВт);
  • стояночного освещения.

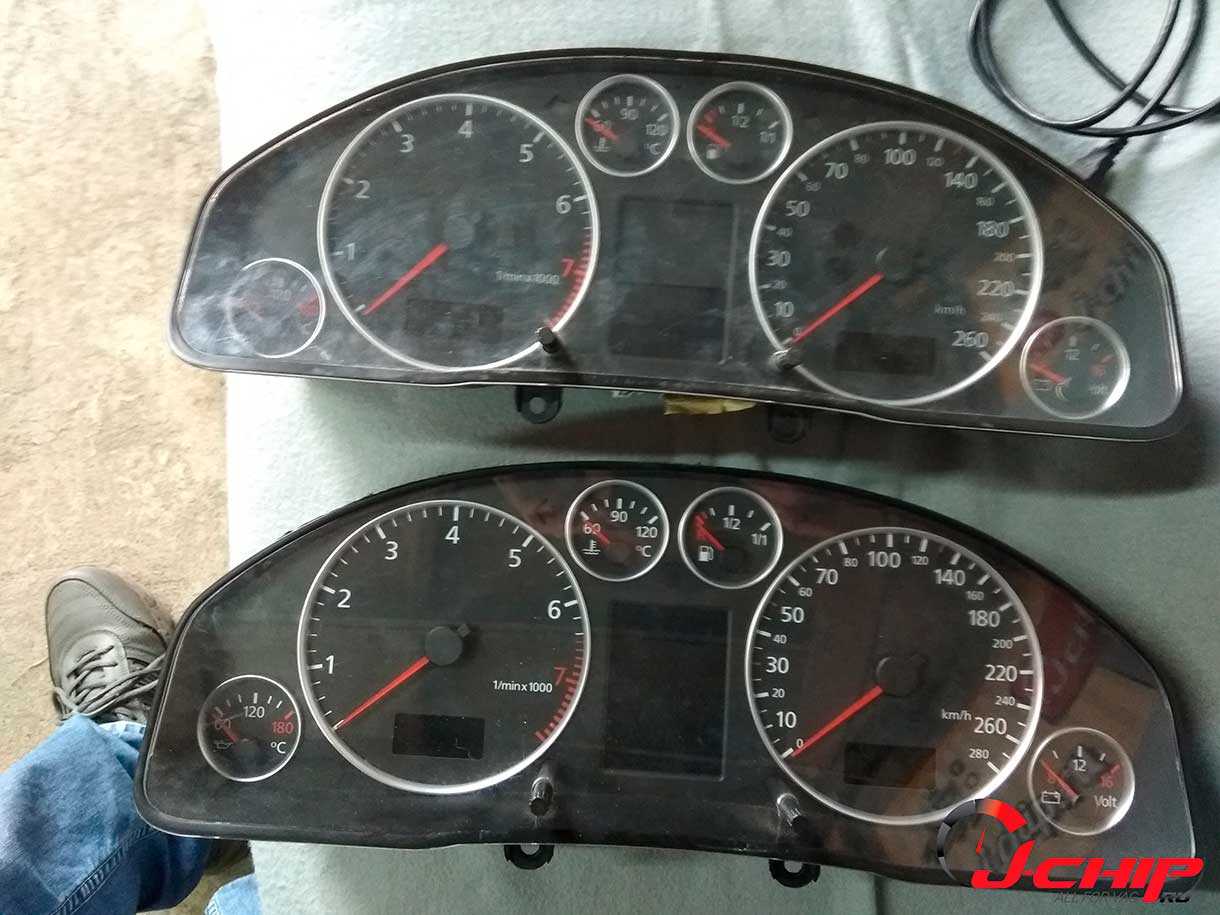

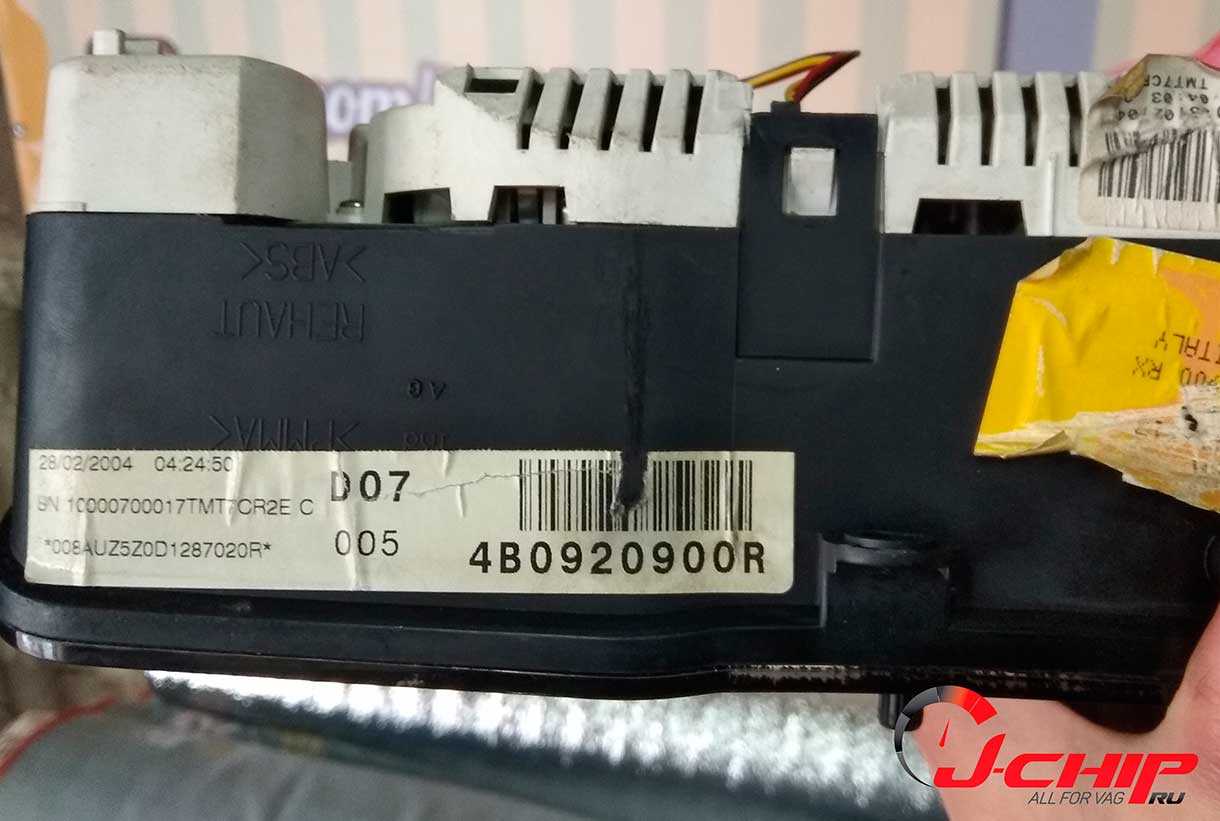

MM 4B0920900R VDO 4B0920933P

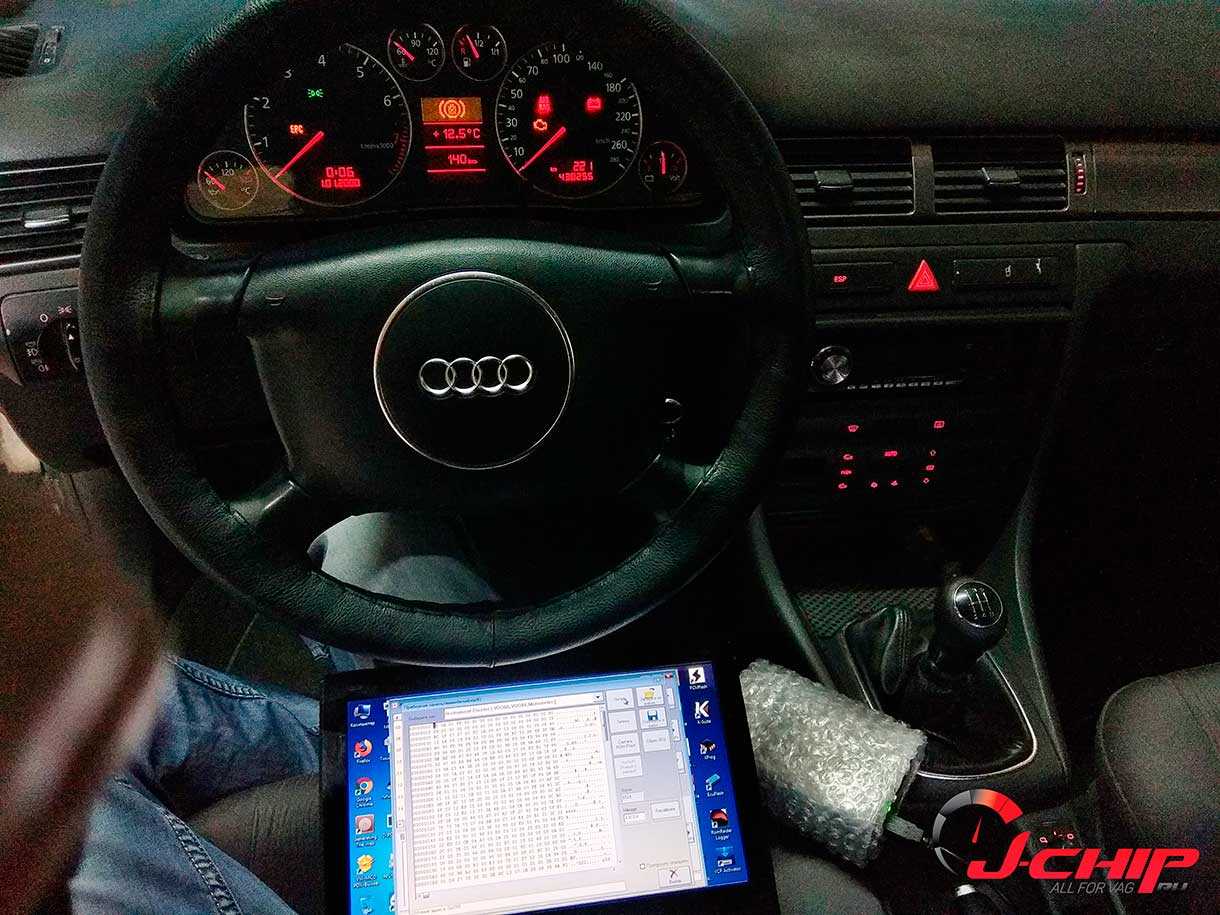

Привязка панели, адаптация иммобилайзера, привязка ключей

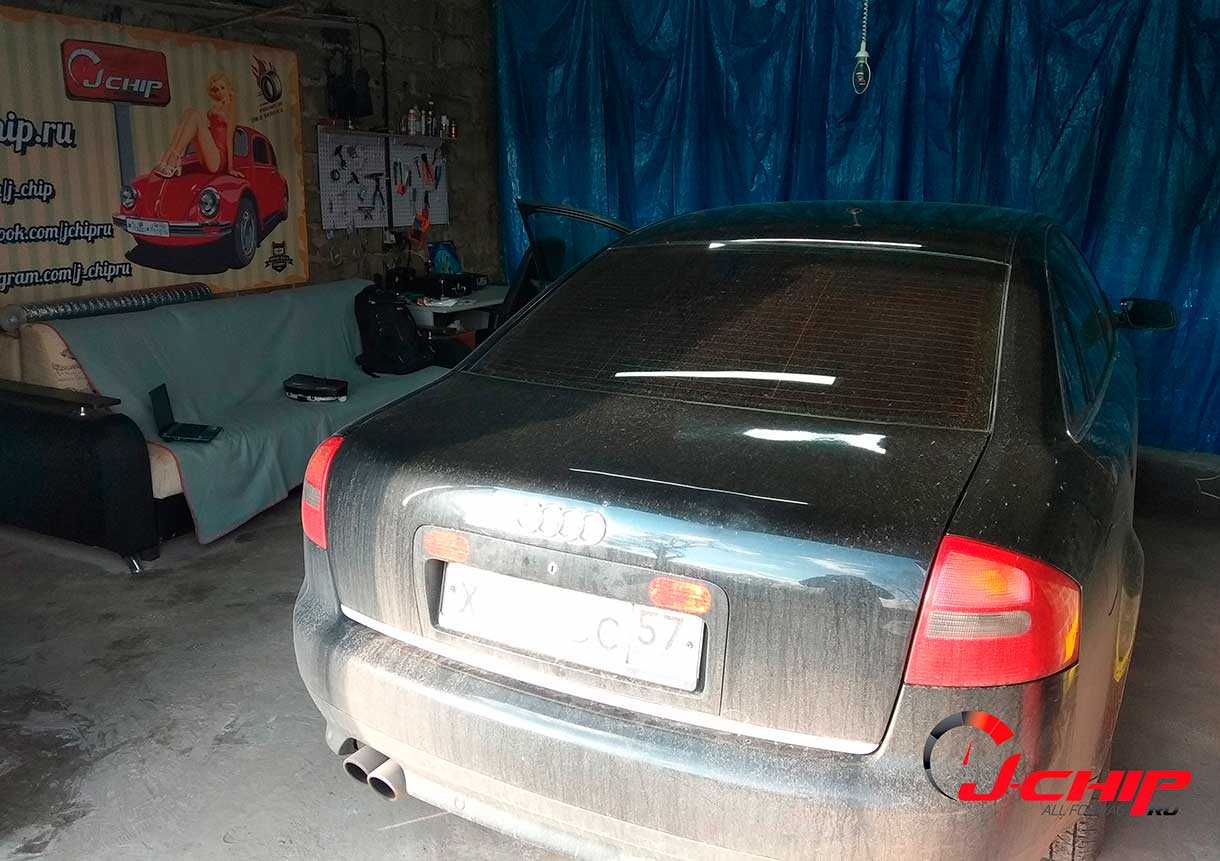

  • Audi A6 C5
  • 2002 год выпуска
  • без разбора

Приборные панели компании Magneti Marelli устанавливались на автомобили концерна VAG с конца 90-х годов и ~ до 2007-х годов (возможно устанавливались и позже, но процентаж основных проблем приходится именно на этот период)

Эти панели имеют рад отличий от VDO, но что более важно — в них постоянно что-то ломается

Общий список основных поломок выглядит следующим образом:

  1. не работают стрелки тахометра/спидометра
  2. не светится часть дисплея
  3. не правильно отображается температура/уровень топлива
  4. на дисплее горят ошибки по исправным компонентам
  5. не работает часть подсветки шкал

На практике такие вещи возникают из-за драйвера управления моторчиками, проблем с процессором Motorola MC912** (как flash данными, так и областями пайки к плате), отвалившихся компонентов печатной платы из-за постоянных вибраций и смены температурных режимов, самим LCD дисплеем и его шлейфом и т.п. Не во всех случаях имеет смысл менять приборную панель, в некоторых проще отремонтировать текущую.

Условия для полноценной замены

При замене панели необходимо соблюсти ряд условий по совместимости. В первую очередь это поколение иммобилайзера, его можно узнать несколькими способами, наиболее простой из которых — диагностика (получение идентификации). На практике хоть и можно совместить поколение автомобиля иммо 3 к приборной панели иммо 2 — это вызывает дополнительные работы по распиновки колодки. В обратную сторону подружить эти компоненты, увы, невозможно.

Так же крайне желательно иметь взаимозаменяемые панели по CAN шине — 920-е к 920-м, 919-е к 919-м. Технически есть возможность вывести моторный CAN к 919-й приборной панели, но это опять же дополнительные действия по распиновке и проводке, этот вариант имеет смысл применить при отсутствии альтернатив. Отдельным фактором здесь так же идёт и наличие криптозащиты — применимо к а6/аллроад 2001+ года.

Процесс замены сводится к действиям по вычитыванию дампа памяти двух панелей, получении пинов, информации по ключам, винам, идентификаторам и т.п. Мы не привязываем другую панель к эбу, не привязываем старые ключи к новой панели — всё делается на программном уровне по совмещению двух дампов памяти. Это ускоряет процесс замены и является более продуктивным методом такого плана «свапа». Необходимости разбирать панель так же нет, всё делается через диагностическую колодку.

Далее выполняются действия по восстановлению кодировки или её смене под конкретный автомобиль, настройка адаптаций под указанную комплектацию (тип привода, радио/навигация, объём топливного бака и т.п.), в некоторых случаях требуется правка дампа под датчик уровня топлива или перенос данных по калибровке спидометра. В редких случаях меняются шкалы тахометра дизель бензин и так же вносятся соответствующие коррективы в EEPROM блока.

Мы так же выполняем работы по замене приборных панелей 4-го поколения иммобилайзера — с переносом иммо даты, ключей, CS, MAC и т.п. Выполняем и привязку ключей/чипов к авто, эти процедуры занимают гораздо меньше времени чем работы по адаптации компонентов. Если вас заинтересовали подобные услуги в Курске — пишите/звоните, мы сможем вам помочь.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Обивка передней двери Audi А6 С5

Примечание: Ниже описаны снятие и установка обивки двери водителя. Снятие и установка обивок на остальных дверях выполняется аналогичным образом.

1. Выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания. Затем открываем нужную дверь.

2. Далее вставляем отвертку либо любой другой острый инструмент в отверстие подлокотника и отщелкиваем фиксатор блока переключателей стеклоподъемников.

3. Извлекаем блок переключателей стеклоподъемников, …

… отсоединяем электрический разъем и окончательно снимаем блок.

4. Крестовой отверткой отворачиваем один задний…

… и один передний саморез крепления обивки двери.

5. Двумя руками берем обивку двери за подлокотник и ручку…

… и приподнимаем ее вверх, выводя тем самым крючки обивки из зацепления.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Снятие панели приборов на Ауди А6 Видео, инструкция как демонтировать панель Ауди А6 С5

В каких случаях он загорается

Индикатор EPC загорается при обнаружении любой проблемы, связанной с бортовой электроникой и реакцией датчиков на неисправности механического характера. Зачастую, контрольная лампа свидетельствует о:

  • неисправности всевозможных датчиков (давления и герметичности впускного коллектора, охлаждения, температуры, круиза, климата, света, дождя, колена и пр.);
  • проблемах с байпасом;
  • неисправности блока дроссельной заслонки;
  • наличии «пропусков» в цилиндрах;
  • сгорании клапана;
  • проблемах с вращением коленвала;
  • отказе сервопривода дросселя;
  • низком/высоком сигнале педали газа или тормоза;
  • неисправности систем пассивной безопасности и т.д.

Определить проблему на глаз не получится. При подключении компьютера или смартфона система сама покажет номер ошибки. После чего остается посмотреть, что она значит.

Бывают и не стандартные ситуации. Например, EPC ошибка на Audi показывает неисправность датчика давления в картере. Но на деле с ним все в порядке. Оказалось, что была плохо закручена крышка горловины после долива масла (нужно до щелчка). В системе шел подсос воздуха и давление в картере оказалось ниже нормы, что привело к срабатыванию контрольной лампы. Но это исключительный случай.

Инструкция по монтажу и замене панели

Демонтаж старой и установка новой панели в Audi 100 кузов 45 и других автомобилей этой марки производится по схожему принципу:

  • Демонтируйте руль (подденьте значок Audi и открутите трубчатым ключом центральную гайку).
  • Выверните шестигранником еще один болт. Разберите рулевую колонку.
  • Снимите панель приборов.

Очень популярной является установка панели от Audi А6 С4 на 100 модель. В этом случае вам потребуются дополнительные разъемы для подключения проводов. А также новая, желательно именно от 100 модели, правая половинка от «стрекозы».

Основным правилом при установке новой панели является использование максимального количества заводских деталей. В этом случае вы избежите проблем как с установкой, так и работой устройства.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Замена приборной панели Audi А6 С5

Привязка панели, адаптация иммобилайзера, привязка ключей

Приборные панели компании Magneti Marelli устанавливались на автомобили концерна VAG с конца 90-х годов и

до 2007-х годов (возможно устанавливались и позже, но процентаж основных проблем приходится именно на этот период)

Эти панели имеют рад отличий от VDO, но что более важно. в них постоянно что-то ломается

Общий список основных поломок выглядит следующим образом:

  • не работают стрелки тахометра/спидометра
  • не светится часть дисплея
  • не правильно отображается температура/уровень топлива
  • на дисплее горят ошибки по исправным компонентам
  • не работает часть подсветки шкал

На практике такие вещи возникают из-за драйвера управления моторчиками, проблем с процессором Motorola MC912 (как flash данными, так и областями пайки к плате), отвалившихся компонентов печатной платы из-за постоянных вибраций и смены температурных режимов, самим LCD дисплеем и его шлейфом и т.п. Не во всех случаях имеет смысл менять приборную панель, в некоторых проще отремонтировать текущую.

Что означает значок ЕРС на приборной панели Audi

Чаще всего «горит» EPC на приборной панели Audi, VW и Porsche. Концерн VAG использует одни и те же электронные «мозги». С небольшими отличиями, разумеется.

Что касается EPC, аббревиатура расшифровывается как «электронное управление мощностью». Многие автомобилисты отмечают, что, когда загорается EPC, Audi просто «не едет», урезаны обороты, троит двигатель (если с электронным впрыском) и т.д.

Официальный комментарий Ингольштадта звучит так: «EPC Audi — это система информирования о неисправности электронных систем автомобиля. До устранения причин сигнала, электроника временно ограничивает подачу топлива и, при необходимости, отключает ряд бортовых систем». То есть, если на Audi горит EPC, значит что-то не так с электроникой и для точного выяснения причин нужно пройти диагностику в сервисном центре.

Обратите внимание! У многих немецких автомобилях при повороте ключа зажигания индикатор EPC загорается на пару секунд, после чего гаснет. Это значит, что система работает нормально, а вот если горит постоянно — это повод обратиться в сервис

Рис 5 – Панель с БСК и без нее.

Для установки на свою ауди 100 с4 с двигателем 2.6 я решил поставить полную панель с БК и БСК.

Собираем все, что нам понадобиться.

Начнем с того, что едем на разбор и подбираем подходящую панель приборов.

К панели приборов следует закупить следующие вещи:

  1. Два черных разъема для подключения бортового компьютера БК (10 контактный), для бортовой системы контроля БСК(14 контактный).

Рис 6 — Разъемы для подключения БК и БСК.

  1. Правую половинку стрекозы (там, где дворники), с кнопками управления.

Рис 7 — Правая половина стрекозы с кнопками управления БК.

На этом этапе остановимся, чуть поподробнее. Вам необходимо купить переключатель именно от A100, так как подрулевые переключатели от A100 и A6 отличаются.

Если вам все-таки не удалось купить или вы уже купили переключатель от A6, то вам поможет опыт gRenaDer по комбинированию двух вышеупомянутых переключателей.

Имеются 2 подрулевых переключателя, Верхний от А100, а нижний от А6.

Как мы видим, диаметры даже визуально отличаются, но это пол беды, разъемы контактов не подходят:

    1. физически.
    2. логически (распиновка в другой последовательности) и т.п.

Выход сложился следующим образом, взял правую часть подрулевого от А6 и выбил штифт.

и у А100.

получилось:

Поменял местами рукоятку соответственно с контактной группой БК. Далее собрал подрулевые, и все получилось: и крепление на рулевом валу, и контакты.

  1. Если решите подключать к БСК контроль ламп, то понадобится 301 реле.

Рис 8 – Реле контроля ламп.

Приступим к выполнению подготовительных работ.

Будем работать по следующей схеме.

Рис 9 – Схема подключения панели а6 на ауди 100 с4.

Подходящего разъема который одевается на стрекозу я не нашел, поэтому пришлось провода подпаять. Соединяем черный 10 контактный разъем БК с переключателем дворников по номерам контактов 3-1, 1-2, 4-3, 2-4.

Рис 10 – Подпаянные провода к стрекозе.

5 контакт с 10 контактного черного разъема БК придется притянуть в блок управления двигателем, который находится под ковриком в ногах у пассажира. Как добраться до блока управления двигателем можете узнать, воспользовавшись следующим фото отчетом.

Вот и добрались до блока управления. Прежде чем снимать разъемы с блока управления двигателем, не забудьте скинуть клемму с аккумулятора.

Рис 11 – Блок управления двигателем ауди с 4 2.6.

От блока управления до панели приборов нам нужно будет бросить 2 провода. Отмеряем длину и кидаем провода, не забыв сделать бирки, для того чтобы не перепутать провода когда будем сажать их на разъем. Я бирки делал из изоленты, просто и быстро. Первый провод со стороны приборной панели садим на 5 клемму БК, а на блоке управления на В8. Это будет тот сигнальный провод, по которому БК будет высчитывать все показатели.

Рис 12 – Разъемы блока управления.

Так как у меня двигатель 2.6 поэтому уверенно могу сказать, что нужно цеплять на В8, для остальных двигателей у меня нет 100% уверенности, так как я этого не проверял, но не смотря на это я думаю, что можно доверять следующей схеме.

Рис 13 – Клеммы БК для других двигателей.

Спасибо vkhab добавилась проверенная информация по подключению БК к A6 c4 2.5 tdi — это клемма 49 (черный с синей полосой).

Срезаем с нужного провода изоляцию и припаиваем к нему наш провод, место стыка хорошо изолируем.

Второй провод от панели приборов до блока управления это будет диагностический канал, скажу также, что для двигателя 2.6 это будет В6. Не подсоединив этот провод, мы потом не сможем соединить панель приборов с компьютером и с помощью программы VAG COM сделать определенные настройки.

Есть альтернативный вариант поиска нужного провода, в котором не придется добираться до блока управления. Потребуется лишь открыть пластик, справа у ног пассажира и в красной колодке найти необходимый провод для показаний расчета расхода топлива.

Для примера смотрите на фото ниже, там наглядно показано для ACE.

Известные цвета проводов для других двигателей.

  • ABK — белый провод в красной фишке в ногах пассажира.
  • AAD — белый провод в красной фишке в ногах пассажира.
  • AAR — жёлтый провод в красной фишке в ногах пассажира.
  • ACE — сине-чёрный провод в красной фишке в ногах пассажира.
  • AAH — синий с черной полоской провод в красной фишке в ногах пассажира.

Спасибо Dima Melek за помощь в предоставление информации. Если вам известны цвета проводов для других двигателей, которые являются 100% рабочими, пишите будем очень признательны.

Смотрите далее:

Ошибки EPC по моделям

Ошибок и неисправностей, о которых сигнализирует EPC — сотни. Всех, естественно, не перечислить. Все рассчитано на то, чтобы автовладелец обратился в сервисный центр. Но, как говорится, у каждой модели есть свои характерные проблемы, на которые жалуются владельцы на профильных форумах. Ниже краткая выжимка по некоторым моделям бренда.

Индикатор EPC на приборной панели у владельцев Audi Q5 часто выдает следующие ошибки:

  • Ошибка сопровождается индикатором «Check Engine» и говорит о неисправности процессора блока управления КПП. Потребуется, либо замена блока целиком, либо разъема, либо нескольких проводов;
  • Данная ошибка EPC на Audi Q5 свидетельствует о повреждении концевого выключателя идущего на педаль сцепления. Только замена;
  • Ошибка высвечивается при неисправности реле муфты компрессора климата. Ремонта заключается в замене реле или самой муфты;
  • Сбой модуля управления свечами. Требуется замена проводов, свечей, реле или самого модуля.

Если посмотреть «ветку» владельцев модели A4, тут выявляются свои «болячки». Например:

  • Отсутствие сигнала от турбины гидротрансформатора АКПП. Проблема решается заменой масла, датчика температуры или корпуса клапана. По ситуации;
  • Ошибочный сигнал от датчика оборотов двигателя. Потребуется его замена или визуальный осмотр на наличие коррозийных проводов;
  • Проблема с передаточным отношением в КПП. Ремонт зависит от характера поломки. Начиная от замены проводов и масляного насоса, заканчивая полной заменой коробки.

Также, конкретно на Audi А4 B8 ошибка P039в в EPC свидетельствует о высоком давлении в первом цилиндре. Возможна проблема с турбокомпрессором. Распространенная болячка.

Как убрать ошибку УЗС на Audi А4 1.8Т, смотрите в видеоролике ниже:

По Audi А6 автомобилисты также часто спрашивают по таким ошибкам, как:

  • Неисправность в датчике скорости. Ремонт может не ограничится парой проводов или самим датчиком. Периодически приходится менять весь модуль ECM;
  • Высокая температура модуля управления мотором. При ремонте проверяется заземление и предохранители. При необходимости модуль меняется;
  • Ненормированное напряжение во входной цепи уровня топлива. Ремонт может ограничится заменой проводов и соединителей, либо заменой модуля РСМ.

Также, если брать конкретно Audi A6 C5, в EPC частая ошибка P1676, которая свидетельствует об обрыве цепи контрольной лампы левого стоп-сигнала. Ремонтируется путем поиска обрыва, проверки изоляции и замены коррозийных проводов.

Резюмируя, ошибок в системе EPC сотни и каждая сигнализирует об определенной проблеме. Это значительно упрощает ремонт высокотехнологичных авто и помогает вовремя предупредить серьезные неисправности двигателя и КПП, пока стоимость ремонта не превысила стоимость самой машины.

Ошибка EPC и чек двигателя на автомобилях VAG — тема данного

Возможные неисправности и способы их устранения

В первую очередь, проблемы со щитком возникают из-за неисправностей проводки. При отказе работы каких-то индикаторов следует проверить все контакты. При необходимости провода можно достаточно просто заменить.

Иногда владельцы машин принимают за неправильную работу щитка нарушения в работе двигателя и других устройств. Если индикатор горит, но с подключенной к нему деталью все на первый взгляд нормально, вам стоит проконсультироваться у специалиста.

Индикаторы уровня топлива или температуры могут показывать неправильную информацию из-за нарушения в работе датчиков. В этом случае ремонт панели приборов Audi А6 С5 будет заключаться в их замене.

Торпеды таких машин, как Audi 100 С4 или Audi 200, да и в целом продукции данной марки, достаточно надежны и обычно проблем с ними не возникает. Замена обычно производится в целях эстетического улучшения салоне автомобиля.

В видео ниже вы увидите, как проверить датчик уровня охлаждающей жидкости (автор ролика — TV Обзоры).

MM 4B0920900R VDO 4B0920933P

Условия для полноценной замены

При замене панели необходимо соблюсти ряд условий по совместимости. В первую очередь это поколение иммобилайзера, его можно узнать несколькими способами, наиболее простой из которых. диагностика (получение идентификации). На практике хоть и можно совместить поколение автомобиля иммо 3 к приборной панели иммо 2. это вызывает дополнительные работы по распиновки колодки. В обратную сторону подружить эти компоненты, увы, невозможно.

Так же крайне желательно иметь взаимозаменяемые панели по CAN шине. 920-е к 920-м, 919-е к 919-м. Технически есть возможность вывести моторный CAN к 919-й приборной панели, но это опять же дополнительные действия по распиновке и проводке, этот вариант имеет смысл применить при отсутствии альтернатив. Отдельным фактором здесь так же идёт и наличие криптозащиты. применимо к а6/аллроад 2001 года.

Процесс замены сводится к действиям по вычитыванию дампа памяти двух панелей, получении пинов, информации по ключам, винам, идентификаторам и т.п. Мы не привязываем другую панель к эбу, не привязываем старые ключи к новой панели. всё делается на программном уровне по совмещению двух дампов памяти. Это ускоряет процесс замены и является более продуктивным методом такого плана «свапа». Необходимости разбирать панель так же нет, всё делается через диагностическую колодку.

Далее выполняются действия по восстановлению кодировки или её смене под конкретный автомобиль, настройка адаптаций под указанную комплектацию (тип привода, радио/навигация, объём топливного бака и т.п.), в некоторых случаях требуется правка дампа под датчик уровня топлива или пеRenaultс данных по калибровке спидометра. В редких случаях меняются шкалы тахометра дизель бензин и так же вносятся соответствующие коррективы в EEPROM блока.

Мы так же выполняем работы по замене приборных панелей 4-го поколения иммобилайзера. с пеRenaultсом иммо даты, ключей, CS, MAC и т.п. Выполняем и привязку ключей/чипов к авто, эти процедуры занимают гораздо меньше времени чем работы по адаптации компонентов. Если вас заинтересовали подобные услуги в Курске. пишите/звоните, мы сможем вам помочь.

Рис 2 — Панель приборов от ауди 100 с4.

Еще одним существенным отличием является отсутствие возможности подключения Vag com к панели приборов Audi 100(Audi S4).

Но и там и там панели приборов являются цифровыми, то есть выдают показание на основе полученных электрических сигналов. Сняв панель вы не найдете там никакого тросика, приводящего в действие спидометр. Сигналы получаемые панелью приборов на этих автомобилях абсолютно одинаковые, поэтому вы беспрепятственно можете поменять панель взяв ее от А6 с4 и поставить на ауди 100 с4, за исключением двух нюансов. Различие в этих двух панелях состоит в том, что на А6 количество цилиндров на устанавливаемый автомобиль задается программно, а на А100 запаянными перемычками. Так же они отличаются в горящей лампе АБС, что бы она горела как положено, придется внести некоторые изменения в схему приборной панели, но лучше для устранения этой проблемы использовать небольшое реле для инвертирования сигнала, это сделать гораздо проще, да и купленная панель останется не тронутой (подробнее будет описано ниже).

Панели приборов на ауди с4 бывают полные и не полные. В полной панели установлены дополнительные приборы.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Что означает загоревшийся значок ЕРС на приборной панели Audi?

Конструктивно самолет не сложнее современной легковушки. Но в кабине пилота, бесчисленное количество кнопок и тумблеров, а на торпеде автомобиля их нет. Почему так?

Причин несколько. Во-первых, эстетика и комфорт

Во-вторых, пилоту жизненно важно диагностировать проблему сразу. «На земле» у автомобилиста всегда найдется время заехать на диагностику

В-третьих, дилеры хорошо зарабатывают на диагностике.

Поэтому автопроизводители предусматривают систему контрольных ламп на приборном щитке, которые сигнализируют о проблемах в технике или электронике. Одним из таких индикаторов служит значок EPC. Что он значит? Чего бояться и куда бежать? Об этом ниже.

Описание и расположение индикаторов и приборов на панели

Панель приборов Audi имеет следующие основные индикаторы, расположенные на экране в центре:

  • Лампа системы охлаждения. Мигает при включении зажигания. Будет сигнализировать о падении уровня охлаждающей жидкости или опасном повышении температуры.
  • Лампа тормозной системы. Должна мигать при зажигании двигателя. Если она постоянно горит, это сигнализирует или о нехватке тормозной жидкости, или же о поломке передних тормозных колодок.
  • Индикатор давления масла. Загорается при активации зажигания, гаснет после пуска. Может постоянно гореть из-за нехватки масла в системе. Если же с уровнем масла все в порядке, а лампа горит продолжать движение нельзя.

Перечисленные выше индикаторы располагаются в центре на основном экране.

Помимо них, на щитке приборов можно также найти иные знаки:

  • указатели поворота;
  • разряд аккумулятора;
  • предпускового разогрева (на моделях с дизельным двигателем);
  • противоблокировочная тормозная система, электронная блокировка дифференциала;
  • дальнего света;
  • ручного тормоза;
  • состояния подушек безопасности;
  • поворотов на прицепе;
  • электроники управления двигателем (на дизельных автомобилях мощность в 85 кВт);
  • стояночного освещения.

MM 4B0920900R VDO 4B0920933P

Привязка панели, адаптация иммобилайзера, привязка ключей

  • Audi A6 C5
  • 2002 год выпуска
  • без разбора

Приборные панели компании Magneti Marelli устанавливались на автомобили концерна VAG с конца 90-х годов и ~ до 2007-х годов (возможно устанавливались и позже, но процентаж основных проблем приходится именно на этот период)

Эти панели имеют рад отличий от VDO, но что более важно — в них постоянно что-то ломается

Общий список основных поломок выглядит следующим образом:

  1. не работают стрелки тахометра/спидометра
  2. не светится часть дисплея
  3. не правильно отображается температура/уровень топлива
  4. на дисплее горят ошибки по исправным компонентам
  5. не работает часть подсветки шкал

На практике такие вещи возникают из-за драйвера управления моторчиками, проблем с процессором Motorola MC912** (как flash данными, так и областями пайки к плате), отвалившихся компонентов печатной платы из-за постоянных вибраций и смены температурных режимов, самим LCD дисплеем и его шлейфом и т.п. Не во всех случаях имеет смысл менять приборную панель, в некоторых проще отремонтировать текущую.

Условия для полноценной замены

При замене панели необходимо соблюсти ряд условий по совместимости. В первую очередь это поколение иммобилайзера, его можно узнать несколькими способами, наиболее простой из которых — диагностика (получение идентификации). На практике хоть и можно совместить поколение автомобиля иммо 3 к приборной панели иммо 2 — это вызывает дополнительные работы по распиновки колодки. В обратную сторону подружить эти компоненты, увы, невозможно.

Так же крайне желательно иметь взаимозаменяемые панели по CAN шине — 920-е к 920-м, 919-е к 919-м. Технически есть возможность вывести моторный CAN к 919-й приборной панели, но это опять же дополнительные действия по распиновке и проводке, этот вариант имеет смысл применить при отсутствии альтернатив. Отдельным фактором здесь так же идёт и наличие криптозащиты — применимо к а6/аллроад 2001+ года.

Процесс замены сводится к действиям по вычитыванию дампа памяти двух панелей, получении пинов, информации по ключам, винам, идентификаторам и т.п. Мы не привязываем другую панель к эбу, не привязываем старые ключи к новой панели — всё делается на программном уровне по совмещению двух дампов памяти. Это ускоряет процесс замены и является более продуктивным методом такого плана «свапа». Необходимости разбирать панель так же нет, всё делается через диагностическую колодку.

Далее выполняются действия по восстановлению кодировки или её смене под конкретный автомобиль, настройка адаптаций под указанную комплектацию (тип привода, радио/навигация, объём топливного бака и т.п.), в некоторых случаях требуется правка дампа под датчик уровня топлива или перенос данных по калибровке спидометра. В редких случаях меняются шкалы тахометра дизель бензин и так же вносятся соответствующие коррективы в EEPROM блока.

Мы так же выполняем работы по замене приборных панелей 4-го поколения иммобилайзера — с переносом иммо даты, ключей, CS, MAC и т.п. Выполняем и привязку ключей/чипов к авто, эти процедуры занимают гораздо меньше времени чем работы по адаптации компонентов. Если вас заинтересовали подобные услуги в Курске — пишите/звоните, мы сможем вам помочь.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Обивка передней двери Audi А6 С5

Примечание: Ниже описаны снятие и установка обивки двери водителя. Снятие и установка обивок на остальных дверях выполняется аналогичным образом.

1. Выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания. Затем открываем нужную дверь.

2. Далее вставляем отвертку либо любой другой острый инструмент в отверстие подлокотника и отщелкиваем фиксатор блока переключателей стеклоподъемников.

3. Извлекаем блок переключателей стеклоподъемников, …

… отсоединяем электрический разъем и окончательно снимаем блок.

4. Крестовой отверткой отворачиваем один задний…

… и один передний саморез крепления обивки двери.

5. Двумя руками берем обивку двери за подлокотник и ручку…

… и приподнимаем ее вверх, выводя тем самым крючки обивки из зацепления.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
