Где находится стартер на хендай акцент?

Снятие стартера Hundai Accent c 1999 г. Hyundai Accent

Стартер крепится к картеру сцепления

1 – болт крепления стартера и минусовой клеммы АКБ, момент затяжки 9,8–16 Н/м; 2 – стартер;

3 – болт крепления стартера, момент затяжки 26–33 Н/м.

Работы по снятию стартера нужно проводить из под машины, сняв защиту двигателя.

1. Отсоедините минус АКБ.

2. Отсоедините колодку жгута проводов от стартера

3. Головкой «на 12» отворачиваем гайку крепления силового кабеля

4. Снимаем клемму силового кабеля со втягивающего реле стартера.

5. Головкой «на 14» отворачиваем два болта крепления (нижний болт также крепит наконечник «массового» провода)

6. Вынимаем стартер из гнезда.

Внутреннее устройство стартера

1 – передняя крышка; 2 – передняя втулка; 3 – крышка; 4 – болт; 5 – соленоид тягового реле; 6 – плунжер; 7 – пружина; 8 – прокладка; 9 – рычаг; 10 – держатели; 11 – пружина; 12 – заглушка; 13 – шайба; 14 – упорное кольцо; 15 – стопор; 16 – обгонная муфта; 17 – ротор; 18 – шайбы; 19 – статор; 20 – щеткодержатель; 21 – задняя крышка; 22 – задняя втулка; 23 – болт; 24 – винт.

Ребята, а нах здесь приводить перепечатку из литературы. Вы реально были под машиной, вы реально своими руками снимали стартер с машины (в частности. с H-Accent)? Устройство и мат. часть я и без вас знаю. Мне нужен совет того, кто реально сталкивался с проблемой снятия стартера с дв-ля

to viled06: А вот Вы залезьте с фотоаппаратом под машину и сделате свое. Мы с удовольствием посмотрим, как это стартеру мешает сняться КПП.

to Messir: А без фото уже поверить трудно? Я же не развлекаюсь тут.

to Messir: Размещённые фото узнаю из иллюстрированной книжки для Accentа, но в реальности болт с «массовым» наконечником даже открутить не удалось (не подобраться), а другого болта даже не видно совсем

ПОДЕЛИТЬСЯ СТРАНИЦЕЙ

ПОИСК ПО САЙТУ

Приветствую! Меня зовут Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Переборка

Чтобы качественно перебрать устройство пуска, помимо инструментов, надо подготовить ряд обязательных вещей — мелкую шкурку, краску хром, растворитель или бензин. Если имеются подозрения на износ внутренних элементов, то покупается — либо готовый ремкомплект, либо запчасти по отдельности. В частности, втулки, щётки, бендикс — смотря, что конкретно испортилось.

Корпус с обеих сторон промывается в бензине. Если грязи много, она твёрдая, сначала будет лучше счистить её ножом, отвёрткой. Ржавые места — обработать щёткой. Обязательно поработать над якорным коллектором. Его нужно отшлифовать, пазы между ламелями прочистить. Для этого подходит мягкая проволока — ни в коем случае иголка, так как она твёрдая, делает края пазов острыми. Из-за этого щётки стартера начнут быстрее изнашиваться.

Где находится стартер на Хендай Акцент

  • Как снять стартер Хендай Акцент
  • Разборка и ремонт

Чтобы демонтировать стартер, вам потребуются ключи и головки на «12», «13», плоскогубцы. Все работы нужно проводить снизу автомобиля – желательно на смотровой яме или подъемнике. Обязательно нужно обесточить систему электропитания – к втягивающему реле стартера подходит плюсовой провод, на нем нет защиты в виде плавкого предохранителя, поэтому при коротком замыкании может произойти возгорание. Проведение демонтажа:

  1. Отключаете от аккумулятора минусовой провод.
  2. При помощи головки и трещотки выворачиваете из верхней части крепление стартера к блоку сцепления.
  3. Отсоедините провод управления тяговым реле (тонкий).
  4. Сдвиньте резиновый чехол, которым прикрыт силовой провод стартера.
  5. Выкрутите гайку крепления наконечника провода.
  6. Сняв провод, можно приступать к выкручиванию всех оставшихся болтов крепления.
  7. Головкой на «13» выкручиваете нижний болт крепления.
  8. Вот и все, теперь можно снять стартер Хёндай и приступить к его ремонту.

Установка производится в обратной последовательности. Желательно, чтобы была проведена замена всех важных элементов двигателя перед установкой.

13.24 Снятие стартера

Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).

Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.

Hyundai Accent КаНТ › Logbook › Замена бендикса стартера

Еще прошлой осенью, как только температура поползла вниз начал замечать, что по утрам раз через раз стартер крутит в холостую, т.е. отчетливо слышно, что мотор стартера раскручивается, но двигатель не крутит. Почитав и послушав советы стал винить в проблеме бендикс стартера. Но как то проблема то была, то пропадала, да и машина на второй-третий раз всегда заводилась, а потом весна, потепление и всё меньше я стал думать о ремонте стартера.

Но вот снова осень, снова температура поползла вниз и снова машина, на холодную, заводится со второго раза. Приценился, еще раз порадовался цене запчастей на акцент и заказал бендикс AMD. Выбрать было из чего, но приятная стоимость и Корейское производство подтолкнули к выбору. Итак приступаем к замене. Для работы потребовались головки и ключи на 10 для снятия корпуса воздушного фильтра, на 12 для откручивания гайки с плюсовой клемой на стартере и на 14 для снятия самого стартера.

Для начала отсоеденим плюсовую клему с АКБ и снимаем корпус воздушного фильтра, ничего сложного, 2 болта на телевизоре и 3 на самом корпусе.

Стартер Hyundai Accent

Стартер (пусковое устройство) предназначен для первичного вращения коленчатого вала с целью последующего запуска двигателя. Минимальная мощность стартера 3.0 кВт. Пусковое устройство — это источник постоянного тока, который потребляет от аккумуляторной батареи.

Силы тока АКБ недостаточно для привода в движение коленвала. Предустановленные щетки, обмотка увеличивают ток в 3 – 4 раза.

На автомобилях семейства Хендай Акцент до 2000 года устанавливались пусковые устройства без редуктора, после 2000-х с редуктором.

  • С редуктором (редукторный): характеризуется меньшим потреблением электрической энергии, силы тока. Агрегат вращает коленчатый вал даже при минимальном заряде аккумуляторной батареи. Однако при длительной эксплуатации редукторного стартера возможны поломки, неисправности шестерни вращения.
  • Без редуктора: пусковое устройство прямого действия. Конструкция достаточно простая, в отличие от предыдущего аналога. Деталь легко можно ремонтировать своими силами, не обращаясь за помощью в мастерские. После поворота ключа в замке зажигания происходит подача тока на электромагнитный включатель. Что обеспечивает моментальное сцепление с маховиком. Данный класс пусковых устройств выносливее редукторных, вероятность поломки ниже на половину в сравнении с аналогом.

Главный недостаток пускового устройства без редуктора в том, что он нестабильно работает при отрицательных температурах.

Принцип работы стартера

  • Водитель проворачивает ключ в сердцевине замка зажигания;
  • Аккумуляторная батарея подает ток на пусковое устройство через якорь;
  • Обмотка, щетки умножают силу тока в 3 – 4 раза, момент вращения передается на коленчатый вал;
  • Раскручивается маховик, преодолевается сила сопротивления, воспламеняется горючая смесь, мотор запускается.

Как снять стартер и заменить втулку в нем на Hyundai Accent

В этой инструкции, вы сможете узнать, как поменять втулки стартера на Hyundai Accent, по мимо этого мы покажем все шаги по демонтажу стартера из автомобиля. Не будем говорить про инструменты, так как вам понадобиться очень много всего. Начать работу следует с демонтажа аккумулятора и воздуховода с заборником. Это позволит обеспечить нужное пространство для дальнейшей работы.

Этим же литолом надо смазать и другие активные элементы стартера. Осталось лишь собрать все на место и замена готова!

Сходное

Инструкция по замене фильтра и сетки бензонасоса на Hyundai Accent

Вообще по мануалу, надо менять фильтры топлива и сетку от бензонасоса — один раз в 10 тысяч километров. Но учитывая…

Недавно, нам написали, что на сайте нет инструкции по замене воздушного фильтра на Hyundai Accent. Нам показалось это неправильным, так…

Причин, по которым вам надо заменить подсветку торпеды на Hyundai Accent множество, мы их не будем разбирать, лишь постараемся более…

СТАРТЕР. СНЯТИЕ СТАРТЕРА Hyundai Accent (Хендай Акцент)

Если они исправны, проверьте контакты элементов обогрева на задней стойке, а также нити на стекле на наличие обрывов. Обнаруженные обрывы можно починить специальным токопроводящим клеем. Можно проверить напряжение на контактах элементов обогрева, при нажатой кнопке оно там должно быть.

Если напряжение на клеммах отсутствует, проверьте проводку, проложенную по кузову и исправность кнопки. Если не горят лампы головного света или габаритов, проверьте также предохранители 27, 28, затем в салонном блоке реле 4, сами лампы, контакты разъёмов, проводку и выключатель.

Hyundai Accent Sigorta Kutusu — Fuse Box — 保險絲箱子 — закрытый плавкий предохранитель

Если двигатель не заводится, работает не ровно или глохнет без видимых причин, проверьте этот предохранитель и его контакты, а также предохранители 5, 6, 16, 17, 18, 21, затем в салонном блоке предохранитель 5 и реле 3. Помимо проводки, дело может быть в топливной системе, бензонасосе, системе зажигания, свечах и других составляющих систем. Если нет опыта, лучше провести полную диагностику двигателя в автосервисе.

Если вентилятор системы охлаждения двигателя не включается, проверьте также реле 18 и предохранитель 10 в салонном блоке. Попробуйте подать напряжение 12 В от АКБ напрямую на вентилятор, исключив тем самым вариант его поломки. Также дело может быть в датчике температуре охлаждающей жидкости ДТОЖ или термостате.

При появлении признаков повышенной температуры и перегрева двигателя сразу же глушите его. Иначе можно попасть на дорогостоящий ремонт. Если нет опыта, лучше обратиться в мастерскую. Если у вас перестала работать печка и в салоне холодно, проверьте это реле, а также предохранитель Если отопитель работает только в режиме максимальных оборотов, проверьте резистор, который отвечает за режимы работы вентилятора.

При необходимости замените его новым. Если печка не работает ни в одном из режимов, попробуйте подать напряжение 12 В напрямую с аккумулятора на её мотор.

Чтобы добраться до мотора, нужно снять крышку под основным перчаточным ящиком. Если мотор не заработает, потребуется его ремонт или замена новым. При наличии средств лучше не скупиться и купить новый.

Если мотор работает, проверьте проводку и исправность переключателя режимов печки вместе с его контактами.

Оригиналы, аналоги, артикулы и цены

Артикул / название / ОЕМ Цена (Руб.)
СТАРТЕР
BOSCH 0 986 025 720 От 6200
0 986 CR1 751 —/—
0 986 CR1 808 —/—
F 042 200 052 —/—
KAVO PARTS EST-3005 От 5700
NIPPON PIECES H521I02 От 5500
VALEO 438098 —/—
—/— 455964 —/—
VALEO 600258 —/—
WAI 17288N От 6100
SANDO 6035106.0 От 6400
6035106.1 (МКПП) —/—
6035115.0 (МКПП) —/—
6035237.0 —/—
6035115.1 (АКПП) —/—
6035105.0 (АКПП) —/—
Тагаз ЕС54535 От 5800
КОМПЛЕКТУЮЩИЕ
Тяговое реле ERA 227660 От 650
ERA 227787 —/—
HOFFER 6646057 —/—
6646127 —/—
MEAT & DORIA 46057 От 500
—/— 46127 —/—
Угольная щетка ERA 233009 От 150
ERA 233091 —/—
Привод ERA 225181 От 700
—/— 225240 —/—

*цены уточняйте на момент покупки у официального дилера.

Разборка и ремонт

Теперь необходимо полностью разобрать стартер Hyundai Accent и заменить жизненно важные компоненты:

  1. Щетки – они стираются при вращении ротора.
  2. Втулки – в них находится ротор, также выполняет роль минусового контакта для питания его обмотки.
  3. При необходимости втягивающее реле подлежит замене.
  4. Бендикс и обгонная муфта меняются при сильном износе или отказе – стартер не вращает маховик двигателя.

  1. Отсоедините провод, идущий от контактного болта тягового реле к статорной обмотке.
  2. Реле крепится двумя болтами – выкрутите их крестовой отверткой.
  3. Аккуратно снимите якорь, старайтесь не потерять пружину.
  4. Приступаете к задней крышке – выкручиваете два болта, стягивающих весь корпус.
  5. Фигурной отверткой выкручиваете крепление щеточного узла.
  6. Демонтируете заднюю крышку и аккуратно извлекаете щетки. Оцените их состояние. В любом случае их нужно заменить.
  7. С задней части ротора снимите дистанционную шайбу.
  8. На передней части стартера установлена опора и рычаг привода шестерни с обгонной муфтой. Снимите их аккуратно, если необходимо, произведете замену.

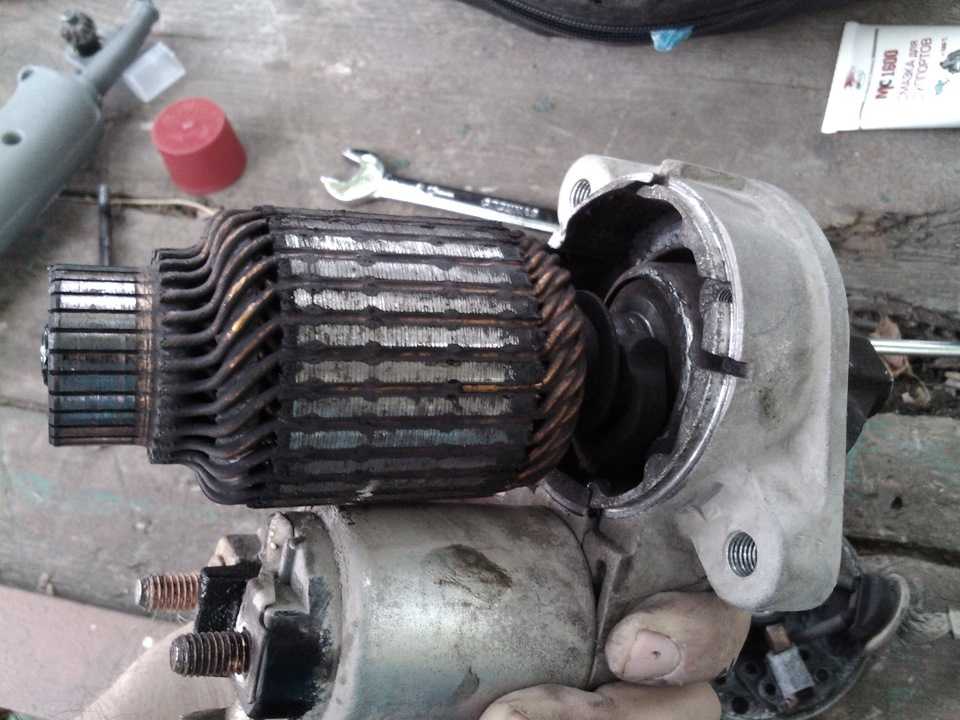

  9. Теперь можно вынуть ротор (якорь) из корпуса.

Обязательно проведите визуальный осмотр ротора – на нем не должно быть выработки. Если она присутствует, то нужно выровнять поверхность на токарном станке. Если выработка небольшая, можно зачистить мелкозернистой наждачной бумагой.

  1. Установить оправку на ограничительное кольцо в передней части ротора.
  2. Аккуратно сбить кольцо, под ним должен находиться фиксатор.
  3. Снять стопорное кольцо (фиксатор), можно поддеть его плоской отверткой.
  4. Снимаете ограничительное колечко и обгонную муфту с шестерней.

Особенности замены сцепления

Замена сцепления на Хендай Акцент — очень трудоёмкая операция, подразумевающая вывешивание двигателя и КПП. В Москве и других крупных городах предусмотрены специализированные автосервисы,

где имеется подъёмник, яма и другое необходимое оборудование.

Важные особенности, о которых надо знать.

  1. Обязательно использование специальной оправки для центрирования ведомого диска, иначе коробка не встанет на место — обычная вазовская оправка сюда не подходит.
  2. Несколько затруднено снятие стартера. Чтобы получить доступ к болтам пускового устройства, необходимо скинуть крепления тросов. Сами тросы можно зацепить за вакуумный усилитель тормозов.
  3. Выжимной подшипник на этом автомобиле установлен на короткой направляющей, имеющей форму колокола. Если её из-за сильной нагрузки проточит подшипник, владельца Хёндай ждёт ремонт по высокой цене. Поменять уже надо будет саму направляющую.
  4. Сцепление на Акценте установлено в картере, соединённым с блоком цилиндров и коробкой передач. Корзина связана с маховиком посредством 5 болтов. Последний оснащён тремя штифтами, которые при установке муфты входят в конструктивно предусмотренные отверстия кожуха (корзины). Таким образом, происходит центрирование.
  5. Нажимной диск фиксируется на корзине тремя парами упругих стальных пластин. Замена кожуха рекомендована при существенной осадке диафрагменной пружины и сильном износе ведущего диска и лепестков на глубину более 0,8 мм. Однако из-за того что процесс снятия коробки передач на Hyundai Accent сложный, рекомендуется заменить весь комплект сцепления, включая также диски и выжимной подшипник.

13.24 Снятие стартера

Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).

Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключите провод массы от клеммы аккумуляторной батареи. Приподнимите автомобиль спереди и зафиксируйте.
  2. Пометьте главный электрический провод и отсоедините его от стартера.
  3. Отсоедините провод (пометьте) от магнитного переключателя.
  4. Открутите держатели проводов стартера.
  5. Двигатель типа «С»: если имеется, снимите пластину термической защиты.
  6. Открутите крепление стартера (3 болта), при этом пометьте расположение центровочной гильзы.
  7. Если установлена, то снимите заднюю опору стартера.
  8. Снимите стартер с двигателя и выньте под автомобилем из моторного отсека.
  9. Двигатель типа «F»: снимите корпус воздушного фильтра.
  10. Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы.
  11. Снимите крышку стартера (если установлена).
  12. Снимите заднюю опору стартера.
  13. Выньте стартер снизу из моторного отсека.
  14. 16-клапанный двигатель: снимите термическую защиту выхлопа (2 болта).
  15. Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы.
  16. Снимите правовое переднее колесо.
  17. Снимите усиление выпускного коллектора глушителя с корпуса двигателя (2 болта).
  18. Снимите заднюю опору стартера (3 болта) и снимите стартер с двигателя.
  19. Выньте стартер из моторного отсека с правой стороны выше тяги рулевой трапеции.

Снятие магнитного переключателя

Нельзя разбирать испорченный магнитный переключатель стартера, его надо заменять целиком.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите стартер и зажмите его в тисках с защитными щечками.
  2. В зависимости от типа стартера отпустите 2 и, соответственно, 3 болта во фланце магнитного переключателя стартера.
  3. Открутите электрическое соединение со стартером и отцепите тягу магнитного переключателя от пусковой вилки.
  4. Выньте магнитный переключатель из стартера.
  5. При сборке ушко тяги магнитного переключателя смажьте высокотемпературной смазкой (например, Liqui Moly 320) и прикрепите к пусковой вилке.
  6. Следите за правильным расположением возвратной пружины, а затем установите корпус магнитного переключателя на место и затяните его болтами.

Замена щеток стартера

Если стартер отказывается работать, то, возможно, щетки только заклинены (если они не изношены до минимального размера). Для замены Вам потребуется мощный паяльник минимум на 150 Вт. Если у Вас его нет, то надо обратиться в автомастерскую к автомобильному электрику, при этом снимая и устанавливая стартер самостоятельно. Там Ваш стартер, кроме того, будет проверен на наличие механических и электрических неисправностей.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите стартер.
В зависимости от типа стартера, снятие щитка коллектора (распорный болт) осуществляется по-разному.
После снятия щитка коллектора отсоедините провод угольных щеток от держателя.
Выньте угольные щетки с нажимными пружинами из направляющих держателя.
В случае необходимости почистите щетки и направляющие тряпкой, смоченной в бензине.
Проверьте угольные накладки на износ. Если они сточены до своей минимальной длины 7 мм и менее, то их необходимо заменить в комплекте.
В зависимости от типа стартера новые щетки (в любом случае четыре) необходимо либо прикрутить, либо припаять к проводу старых щеток

Для этого разрежьте провод старой щетки посередине между местом подключения и угольной щеткой.
Зачистите свободный конец медного провода и обратите внимание, чтобы новое соединение было хорошо спаяно и не образовалось утолщения на проводе при пайке и он не затвердел, прижмите новую щетку как можно плотнее к месту пайки.
Перед сборкой проверьте, не заклинены ли угольные щетки в их направляющих на щеткодержателях.

Если на снятом стартере сильно выражены следы износа, к примеру, сильно втянутый коллектор, следы обгорания или пластинки якоря цепляются за корпус, то значит, сильно разбиты подшипники якоря, либо пришла в негодность обмотка статора в корпусе.

Изношенный таким образом стартер не стоит ремонтировать собственными силами — лучше всего предоставить это специалистам (Bosch) или купить новый.

Почему медленно крутит стартер на горячую? Основные причины и как отремонтировать

Запуск двигателя автомобиля с помощью стартера и проблемы, связанные с этим, одни из самых обсуждаемых тем среди автолюбителей. Возникающие неудобства в такой ситуации очень раздражают, особенно когда нужно срочно ехать, а мотор не запускается.

Еще неприятнее ситуация, когда машина только-что ездила, а тут силовой агрегат не подает признаков жизни и не запускается даже при разогретом моторе. Сразу появляется закономерный вопрос, почему стартер не крутит на горячую, и тут же множество вариантов ответов на него.

Первое что сразу приходит в голову – это скорее всего, неисправен аккумулятор. Его тут же следует проверить и частенько оказывается, что он рабочий. В таком случае, проблема может быть как в неисправности стартера, так и в неполадках его цепи включения или проводке. Что ж давайте по порядку, сначала о причинах!

Основные причины плохой работы стартера

В случае, когда плохо крутит стартер на горячую, проблемой может быть:

  1. Разрядка аккумулятора. Часто бывают моменты, когда водитель вышел из машины, забыв выключить какой-то из электроприборов (обычно фары). В этом случае, батарея может разрядиться, особенно если она не первой свежести. Ещё следует проверить клеммы подключения массы на мотор и на кузов;
  2. Слишком ранее зажигание. Проверить можно так: вытащить провод из катушки и покрутить двигатель на горячую без искры. Если крутит легко, значит зажигание требует корректировки.
  3. Износ щеток стартера или втулок (подшипников скольжения). Когда щетки изнашиваются больше нормы, то они не достают до коллектора и это может быть причиной плохой работы стартера на горячую. При сильном износе опорных втулок, якорь от нагревания начинает иногда прикасаться к статору и получается кратковременное замыкание, которое уменьшает обороты стартера. Также, необходимо прозвонить якорь, возможно межвитковое замыкание;
  4. Неправильно подобраны втулки при ремонте стартера. При нагреве они начинают клинить, в таком случае их надо пройти разверткой или наждачку свернуть трубочкой и таким способом обработать;
  5. Замок зажигания может тоже быть одним из первоисточников плохого пуска стартера на горячую. Необходимо проверить контактную группу замка зажигания. Некоторые автовладельцы устанавливают второе реле для уменьшения потерь в замке и его цепи ;
  6. Не работает втягивающее реле стартера (отсутствует щелчок при повороте ключа зажигания). Реле можно заменить. Также, нужно проверить целостность провода клеммы втягивающего реле и осмотреть провод между стартером и аккумулятором;
  7. Проблемы с двигателем. Бывает, что затирается один из вкладышей на коленвале — на холодную стартер хорошо крутит, а вот на горячую, тяжело (вкладыш зажимается коленвалом при нагреве). Возможно также осевое смещение коленвала (изношены вкладыши осевого смещения). Бывает, что подклинивает поршневую. Во всех этих случаях поможет только ремонт двигателя.

Неполадки в устройстве системы пуска. Если стартер крутит медленно

Если по простому, то к стартеру подходят два провода – один берёт начало от замка зажигания, а другой от аккумулятора.

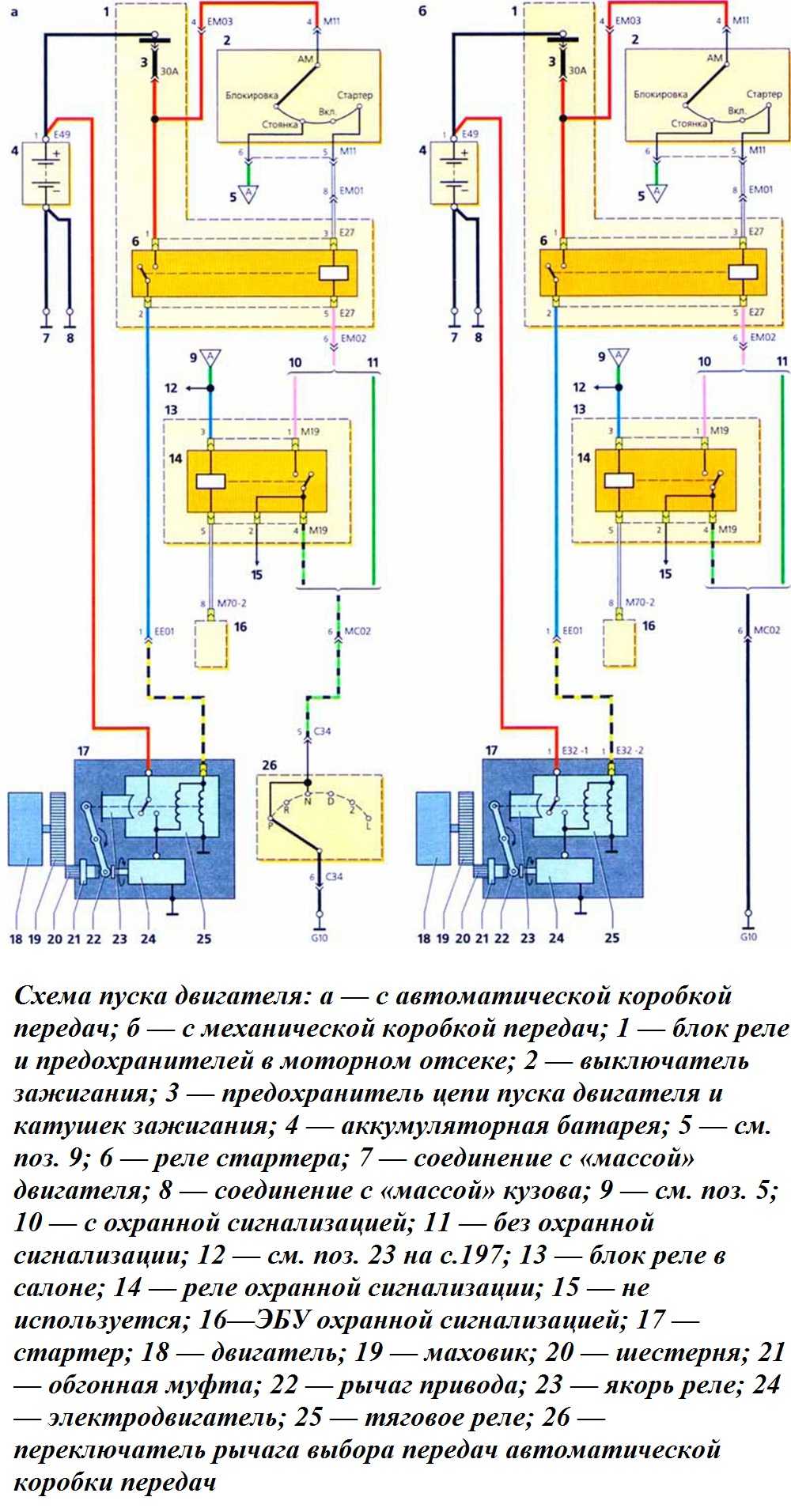

Схема включения стартера

При эксплуатации автомобиля, все эти контакты (металлические соединения), имеют свойство поддаваться коррозии или окислению. Это может привести к перебоям подачи электротока на стартер и стать причиной, почему стартер медленно крутит на горячую.

Ещё другая причина слабого тока кроется в поврежденных проводах, которые могут быть перебиты, сплавиться на коллекторе или даже сгнить.

Чтобы устранить перебои электротока, нужно зачистить на совесть все соединения и клеммы контактов. Как правильно это сделать:

  • с аккумулятора и других приборов цепи, по очереди, снять соединения и клеммы;
  • поверхности, которые непосредственно соединяются на контакт, зачистить мелкой наждачной бумагой;
  • все контакты (болты и гайки) можно обработать спиртом, бензином или растворителем;
  • после очистительных и крепежных процедур все соединения рекомендуется смазать литолом, графиткой (кто чем привык).

Неисправности самого стартера:

Плохая работа стартерного двигателя. Требуется — разборка и переборка его для замены дефектных деталей (щёток, втулок).

Причиной, почему стартер крутит медленно, может стать даже банальная засоренность коллектора. Чтобы удостовериться в этом ли причина медленной работы, необходимо разобрать стартер.

Неисправность системы управления двигателя

Без специального диагностического оборудования определить, какой именно датчик или исполнительный механизм отказал, сложно. Сначала необходимо выполнить компьютерную диагностику двигателя. Основные узлы, которые влияют на запуск двигателя:

  • топливный насос;
  • система зажигания;
  • свечи (могут быть залиты);
  • датчик коленвала;
  • расходомер;
  • регулятор давления в рампе;
  • регулятор холостого хода;
  • датчик распредвала;
  • инжекторы.

Неисправный датчик или исполнительный элемент следует менять. Если проверять вручную, то начинать в Хендай Акцент лучше с датчика коленвала и насоса топливного.

Аналоги бендикса

Возможно, вам будет интересно узнать, что подобная бендиксу деталь используется и в механических коробках передач. Особенно в ситуациях, когда автомобиль едет с горы. Но вариации бендикса широко применяют не только в автомобилях. Как было сказано выше такое устройство используется в велосипедах, а также в конструкции вертолетных винтов. По сути устройство может помочь в любом механизме во время запуска.

Самое главное правильно подобрать его и вовремя менять детали бендикса. Теперь вы наконец-то знаете, что такое бендикс стартера и больше не будете мучить себя этим вопросом. А поскольку это действительно одна из ключевых деталей, то разбираться в ее работе и конструкции должен каждый автомобилист. Всегда вовремя заменяйте детали бендикса и следите, чтобы он не наполнялся ненужным мусором, тогда вы будете безопасно чувствовать себя на дороге.

13.24 Снятие стартера

Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).

Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.

Снятие магнитного переключателя

Нельзя разбирать испорченный магнитный переключатель стартера, его надо заменять целиком.

Замена щеток стартера

Если стартер отказывается работать, то, возможно, щетки только заклинены (если они не изношены до минимального размера). Для замены Вам потребуется мощный паяльник минимум на 150 Вт. Если у Вас его нет, то надо обратиться в автомастерскую к автомобильному электрику, при этом снимая и устанавливая стартер самостоятельно. Там Ваш стартер, кроме того, будет проверен на наличие механических и электрических неисправностей.

Если на снятом стартере сильно выражены следы износа, к примеру, сильно втянутый коллектор, следы обгорания или пластинки якоря цепляются за корпус, то значит, сильно разбиты подшипники якоря, либо пришла в негодность обмотка статора в корпусе.

Изношенный таким образом стартер не стоит ремонтировать собственными силами — лучше всего предоставить это специалистам (Bosch) или купить новый.

Проблемы со стартером, способы их решения на Хендай Акцент

Условно все неисправности делят на механические и электрические по природе их происхождения.

Механические

  • Износ роликовых подшипников;
  • Слабая фиксация крепежных элементов;
  • Деформация, скол зубьев маховика;
  • Клин якоря;
  • Деформация втягивающего реле;
  • Залипание контактов на плате по причине перегрева, длительного пуска тока;
  • Проседание пружины обратного хода (возвратная);
  • Износ обгонной муфты, бендикса.

Электрические поломки

  • Неплотное прилегание щеток, износ, скол;
  • Обрыв цепи в тяговом реле, не крутит ПУ при подаче тока, не вращается коленвал, бензонасос не закачивает топливо в систему;
  • Пластины коллектора изношены;
  • Повреждение обмотки якоря;
  • Короткое замыкание на пластинах якоря;
  • Контакты, клеммы окислены;
  • Полный разряд аккумуляторной батареи, не заводится автомобиль;
  • Обрыв силового кабеля на участке от рулевой колонки к пусковому устройству.

Замена и установка стартера на Хендай Акцент

Необходимые материалы: инструменты, ветошь, смазка, набор головок, комплектующие к стартеру, ремкомплект прокладок. Если естественного света недостаточно, стоит установить дополнительный источник света.

  • Хендай Акцент устанавливаем на смотровую яму, блокируем задний ряд колес башмаками, активируем стояночный тормоз. Снимаем клеммы от АКБ;
  • Отвинчиваем гайку, снимаем силовые клеммы с платы пускового устройства. Выкручиваем крепления, снимаем ПУ со шлицов.

Последующие действия зависят от решения: установить новый стартер или починить прежний. Дешевле и рациональнее восстановить прежний, но при условии, что отсутствуют трещины и повреждения на корпусе.

Замена стартера Акцент: инструкция, фото, видео, описание

Стартер в автомобиле предназначен для пуска двигателя. Кратковременные заряд поступает с АБК на стартер, который в свою очередь прокручивает маховик с большой скоростью. Стартер Хендай Акцент — надежен, хотя и у него есть свой ресурс, поэтому он тоже требует обслуживания и ремонта. В статье расскажем о причинах неисправности, выборе стартера и процедурах замены и ремонта, а также рекомендациях завода изготовителя.

материал расскажет, как провести замену стартера на Акцент

Замена стартера

Замена стартера довольно тяжелая процедур, особенно для тех, кто еще ни разу этого не делал. Но, не стоит переживать, ведь это достаточно легко покажется. Переходим к самому процессу замены.

  1. Демонтируем защиту мотора.
  2. Откручиваем гайку силового провода.
  3. Отключаем контактное реле. Установите автомобиль на смотровую канаву или подъемник. Отсоедините провод от клеммы «минус» аккумуляторной батареи. Выверните верхний болт крепления стартера к картеру сцепления. Отсоедините колодку с проводом от вывода электромагнитного реле.Снимите защитный чехол с наконечника провода и сдвиньте его по проводу. Отверните гайку и отсоедините извлеките болт из наконечника провода наконечник провода от контактного болта. Выверните нижний болт крепления стартера к картеру сцепления и снимите стартер.
  4. Откручиваем тяговое реле.
  5. Снимаем провод.
  6. Откручиваем гайку массы и снимаем её. Установите стартер в порядке, обратном снятию.
  7. Выкручиваем крепление стартера.
  8. Демонтируем стартер.

Теперь, можно или отремонтировать или поменять на новый.

Выбор стартера

3610022805 — оригинальный каталожный номер стартера Хендай Акцент производства General Motors со стоимостью 12 000 рублей. Кроме этого существует ряд аналогов, которые можно применять.

Стартер.

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Стартер удобнее снимать с автомобиля, установленного на смотровой канаве или эстакаде. Отсоединяем колодку провода от стартера. Головкой «на 12» отворачиваем гайку… …и отсоединяем наконечник провода от вывода стартера. Головкой «на 14» отворачиваем два болта крепления (нижний болт также крепит наконечник «массового» провода)… ….и снимаем стартер. Для замены тягового реле…

…ключом «на 12» отворачиваем гайку крепления наконечника провода к выводу тягового реле… …и снимаем наконечник с вывода. Крестообразной отверткой отворачиваем два винта крепления… …и снимаем тяговое реле стартера. Снимаем якорь тягового реле.

Устанавливаем тяговое реле на стартер и стартер на автомобиль в обратной последовательности

Наименование Артикул Цена
Japko 3C104 6000
Era 220382 7000
Profit 7113-0659 9000
Hella 8EA 738 167-001 9000
Fenox ST11111 9000
Cargo 113659 9000
Bosch 0 986 012 301 10000
Mando BN3610022800 10000
Valeo 455561 15000

Рекомендации завода

Завод изготовитель не рекомендует ремонтировать стартера самому, поскольку считает, что этим должны заниматься специалисты, которые этому обучены. Хотя, не исключается, что многие мастера гаражного ремонта, отлично справляются без специальных обучений, которые проводит производитель.

Таким образом, они признаю, что отремонтировать стартер Хендай Акцент может любой при желании, наличие инструмента и рук. Хотя, бывают ситуации, когда стоит обратиться на профильную станцию, поскольку невозможно диагностировать причину неисправности и поломки.

Причины неисправностей стартера

Прежде чем приступить непосредственно к процессу ремонта или замены необходимо знать причины неисправности узла. Многим автолюбителям они достаточно знакомы. Причин для неработоспособности стартера Хендай Акцент довольно много, но рассмотрим основные из них:

  • не работает АКБ;
  • окисление клемм;
  • замыкание тягового реле;
  • обрыв цепи тягового реле;
  • неработоспособность контактного зажигания;
  • заедает якорь;
  • износ и зависание щеток;
  • разрыв цепи зажигания;
  • неисправна муфта;
  • износ шестерни привода;
  • шестерня не попадает на зубья маховика;
  • износ подшипников якоря.

Это одни из причин невозможности пуска стартера, а соответственно и двигателя.

Вывод

Учитывая все, что было сказано, стоит подчеркнуть, что ремонт стартера Хендай Акцент не так уж сложен и его возможно производить своими руками без особых проблем

А вот есть его нужно заменить, стоит обратить внимание на то, что подбор стоит осуществлять по определению каталожного номера, который можно найти на самом стартере или же при помощи онлайн-каталогов

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Где находится стартер на хендай акцент?

Снятие стартера Hundai Accent c 1999 г. Hyundai Accent

Стартер крепится к картеру сцепления

1 – болт крепления стартера и минусовой клеммы АКБ, момент затяжки 9,8–16 Н/м; 2 – стартер;

3 – болт крепления стартера, момент затяжки 26–33 Н/м.

Работы по снятию стартера нужно проводить из под машины, сняв защиту двигателя.

1. Отсоедините минус АКБ.

2. Отсоедините колодку жгута проводов от стартера

3. Головкой «на 12» отворачиваем гайку крепления силового кабеля

4. Снимаем клемму силового кабеля со втягивающего реле стартера.

5. Головкой «на 14» отворачиваем два болта крепления (нижний болт также крепит наконечник «массового» провода)

6. Вынимаем стартер из гнезда.

Внутреннее устройство стартера

1 – передняя крышка; 2 – передняя втулка; 3 – крышка; 4 – болт; 5 – соленоид тягового реле; 6 – плунжер; 7 – пружина; 8 – прокладка; 9 – рычаг; 10 – держатели; 11 – пружина; 12 – заглушка; 13 – шайба; 14 – упорное кольцо; 15 – стопор; 16 – обгонная муфта; 17 – ротор; 18 – шайбы; 19 – статор; 20 – щеткодержатель; 21 – задняя крышка; 22 – задняя втулка; 23 – болт; 24 – винт.

Ребята, а нах здесь приводить перепечатку из литературы. Вы реально были под машиной, вы реально своими руками снимали стартер с машины (в частности. с H-Accent)? Устройство и мат. часть я и без вас знаю. Мне нужен совет того, кто реально сталкивался с проблемой снятия стартера с дв-ля

to viled06: А вот Вы залезьте с фотоаппаратом под машину и сделате свое. Мы с удовольствием посмотрим, как это стартеру мешает сняться КПП.

to Messir: А без фото уже поверить трудно? Я же не развлекаюсь тут.

to Messir: Размещённые фото узнаю из иллюстрированной книжки для Accentа, но в реальности болт с «массовым» наконечником даже открутить не удалось (не подобраться), а другого болта даже не видно совсем

ПОДЕЛИТЬСЯ СТРАНИЦЕЙ

ПОИСК ПО САЙТУ

Приветствую! Меня зовут Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Переборка

Чтобы качественно перебрать устройство пуска, помимо инструментов, надо подготовить ряд обязательных вещей — мелкую шкурку, краску хром, растворитель или бензин. Если имеются подозрения на износ внутренних элементов, то покупается — либо готовый ремкомплект, либо запчасти по отдельности. В частности, втулки, щётки, бендикс — смотря, что конкретно испортилось.

Корпус с обеих сторон промывается в бензине. Если грязи много, она твёрдая, сначала будет лучше счистить её ножом, отвёрткой. Ржавые места — обработать щёткой. Обязательно поработать над якорным коллектором. Его нужно отшлифовать, пазы между ламелями прочистить. Для этого подходит мягкая проволока — ни в коем случае иголка, так как она твёрдая, делает края пазов острыми. Из-за этого щётки стартера начнут быстрее изнашиваться.

Где находится стартер на Хендай Акцент

  • Как снять стартер Хендай Акцент
  • Разборка и ремонт

Чтобы демонтировать стартер, вам потребуются ключи и головки на «12», «13», плоскогубцы. Все работы нужно проводить снизу автомобиля – желательно на смотровой яме или подъемнике. Обязательно нужно обесточить систему электропитания – к втягивающему реле стартера подходит плюсовой провод, на нем нет защиты в виде плавкого предохранителя, поэтому при коротком замыкании может произойти возгорание. Проведение демонтажа:

  1. Отключаете от аккумулятора минусовой провод.
  2. При помощи головки и трещотки выворачиваете из верхней части крепление стартера к блоку сцепления.
  3. Отсоедините провод управления тяговым реле (тонкий).
  4. Сдвиньте резиновый чехол, которым прикрыт силовой провод стартера.
  5. Выкрутите гайку крепления наконечника провода.
  6. Сняв провод, можно приступать к выкручиванию всех оставшихся болтов крепления.
  7. Головкой на «13» выкручиваете нижний болт крепления.
  8. Вот и все, теперь можно снять стартер Хёндай и приступить к его ремонту.

Установка производится в обратной последовательности. Желательно, чтобы была проведена замена всех важных элементов двигателя перед установкой.

13.24 Снятие стартера

Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).

Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.

Hyundai Accent КаНТ › Logbook › Замена бендикса стартера

Еще прошлой осенью, как только температура поползла вниз начал замечать, что по утрам раз через раз стартер крутит в холостую, т.е. отчетливо слышно, что мотор стартера раскручивается, но двигатель не крутит. Почитав и послушав советы стал винить в проблеме бендикс стартера. Но как то проблема то была, то пропадала, да и машина на второй-третий раз всегда заводилась, а потом весна, потепление и всё меньше я стал думать о ремонте стартера.

Но вот снова осень, снова температура поползла вниз и снова машина, на холодную, заводится со второго раза. Приценился, еще раз порадовался цене запчастей на акцент и заказал бендикс AMD. Выбрать было из чего, но приятная стоимость и Корейское производство подтолкнули к выбору. Итак приступаем к замене. Для работы потребовались головки и ключи на 10 для снятия корпуса воздушного фильтра, на 12 для откручивания гайки с плюсовой клемой на стартере и на 14 для снятия самого стартера.

Для начала отсоеденим плюсовую клему с АКБ и снимаем корпус воздушного фильтра, ничего сложного, 2 болта на телевизоре и 3 на самом корпусе.

Стартер Hyundai Accent

Стартер (пусковое устройство) предназначен для первичного вращения коленчатого вала с целью последующего запуска двигателя. Минимальная мощность стартера 3.0 кВт. Пусковое устройство — это источник постоянного тока, который потребляет от аккумуляторной батареи.

Силы тока АКБ недостаточно для привода в движение коленвала. Предустановленные щетки, обмотка увеличивают ток в 3 – 4 раза.

На автомобилях семейства Хендай Акцент до 2000 года устанавливались пусковые устройства без редуктора, после 2000-х с редуктором.

  • С редуктором (редукторный): характеризуется меньшим потреблением электрической энергии, силы тока. Агрегат вращает коленчатый вал даже при минимальном заряде аккумуляторной батареи. Однако при длительной эксплуатации редукторного стартера возможны поломки, неисправности шестерни вращения.
  • Без редуктора: пусковое устройство прямого действия. Конструкция достаточно простая, в отличие от предыдущего аналога. Деталь легко можно ремонтировать своими силами, не обращаясь за помощью в мастерские. После поворота ключа в замке зажигания происходит подача тока на электромагнитный включатель. Что обеспечивает моментальное сцепление с маховиком. Данный класс пусковых устройств выносливее редукторных, вероятность поломки ниже на половину в сравнении с аналогом.

Главный недостаток пускового устройства без редуктора в том, что он нестабильно работает при отрицательных температурах.

Принцип работы стартера

  • Водитель проворачивает ключ в сердцевине замка зажигания;
  • Аккумуляторная батарея подает ток на пусковое устройство через якорь;
  • Обмотка, щетки умножают силу тока в 3 – 4 раза, момент вращения передается на коленчатый вал;
  • Раскручивается маховик, преодолевается сила сопротивления, воспламеняется горючая смесь, мотор запускается.

Как снять стартер и заменить втулку в нем на Hyundai Accent

В этой инструкции, вы сможете узнать, как поменять втулки стартера на Hyundai Accent, по мимо этого мы покажем все шаги по демонтажу стартера из автомобиля. Не будем говорить про инструменты, так как вам понадобиться очень много всего. Начать работу следует с демонтажа аккумулятора и воздуховода с заборником. Это позволит обеспечить нужное пространство для дальнейшей работы.

Этим же литолом надо смазать и другие активные элементы стартера. Осталось лишь собрать все на место и замена готова!

Сходное

Инструкция по замене фильтра и сетки бензонасоса на Hyundai Accent

Вообще по мануалу, надо менять фильтры топлива и сетку от бензонасоса — один раз в 10 тысяч километров. Но учитывая…

Недавно, нам написали, что на сайте нет инструкции по замене воздушного фильтра на Hyundai Accent. Нам показалось это неправильным, так…

Причин, по которым вам надо заменить подсветку торпеды на Hyundai Accent множество, мы их не будем разбирать, лишь постараемся более…

СТАРТЕР. СНЯТИЕ СТАРТЕРА Hyundai Accent (Хендай Акцент)

Если они исправны, проверьте контакты элементов обогрева на задней стойке, а также нити на стекле на наличие обрывов. Обнаруженные обрывы можно починить специальным токопроводящим клеем. Можно проверить напряжение на контактах элементов обогрева, при нажатой кнопке оно там должно быть.

Если напряжение на клеммах отсутствует, проверьте проводку, проложенную по кузову и исправность кнопки. Если не горят лампы головного света или габаритов, проверьте также предохранители 27, 28, затем в салонном блоке реле 4, сами лампы, контакты разъёмов, проводку и выключатель.

Hyundai Accent Sigorta Kutusu — Fuse Box — 保險絲箱子 — закрытый плавкий предохранитель

Если двигатель не заводится, работает не ровно или глохнет без видимых причин, проверьте этот предохранитель и его контакты, а также предохранители 5, 6, 16, 17, 18, 21, затем в салонном блоке предохранитель 5 и реле 3. Помимо проводки, дело может быть в топливной системе, бензонасосе, системе зажигания, свечах и других составляющих систем. Если нет опыта, лучше провести полную диагностику двигателя в автосервисе.

Если вентилятор системы охлаждения двигателя не включается, проверьте также реле 18 и предохранитель 10 в салонном блоке. Попробуйте подать напряжение 12 В от АКБ напрямую на вентилятор, исключив тем самым вариант его поломки. Также дело может быть в датчике температуре охлаждающей жидкости ДТОЖ или термостате.

При появлении признаков повышенной температуры и перегрева двигателя сразу же глушите его. Иначе можно попасть на дорогостоящий ремонт. Если нет опыта, лучше обратиться в мастерскую. Если у вас перестала работать печка и в салоне холодно, проверьте это реле, а также предохранитель Если отопитель работает только в режиме максимальных оборотов, проверьте резистор, который отвечает за режимы работы вентилятора.

При необходимости замените его новым. Если печка не работает ни в одном из режимов, попробуйте подать напряжение 12 В напрямую с аккумулятора на её мотор.

Чтобы добраться до мотора, нужно снять крышку под основным перчаточным ящиком. Если мотор не заработает, потребуется его ремонт или замена новым. При наличии средств лучше не скупиться и купить новый.

Если мотор работает, проверьте проводку и исправность переключателя режимов печки вместе с его контактами.

Оригиналы, аналоги, артикулы и цены

Артикул / название / ОЕМ Цена (Руб.)
СТАРТЕР
BOSCH 0 986 025 720 От 6200
0 986 CR1 751 —/—
0 986 CR1 808 —/—
F 042 200 052 —/—
KAVO PARTS EST-3005 От 5700
NIPPON PIECES H521I02 От 5500
VALEO 438098 —/—
—/— 455964 —/—
VALEO 600258 —/—
WAI 17288N От 6100
SANDO 6035106.0 От 6400
6035106.1 (МКПП) —/—
6035115.0 (МКПП) —/—
6035237.0 —/—
6035115.1 (АКПП) —/—
6035105.0 (АКПП) —/—
Тагаз ЕС54535 От 5800
КОМПЛЕКТУЮЩИЕ
Тяговое реле ERA 227660 От 650
ERA 227787 —/—
HOFFER 6646057 —/—
6646127 —/—
MEAT & DORIA 46057 От 500
—/— 46127 —/—
Угольная щетка ERA 233009 От 150
ERA 233091 —/—
Привод ERA 225181 От 700
—/— 225240 —/—

*цены уточняйте на момент покупки у официального дилера.

Разборка и ремонт

Теперь необходимо полностью разобрать стартер Hyundai Accent и заменить жизненно важные компоненты:

  1. Щетки – они стираются при вращении ротора.
  2. Втулки – в них находится ротор, также выполняет роль минусового контакта для питания его обмотки.
  3. При необходимости втягивающее реле подлежит замене.
  4. Бендикс и обгонная муфта меняются при сильном износе или отказе – стартер не вращает маховик двигателя.

  1. Отсоедините провод, идущий от контактного болта тягового реле к статорной обмотке.
  2. Реле крепится двумя болтами – выкрутите их крестовой отверткой.
  3. Аккуратно снимите якорь, старайтесь не потерять пружину.
  4. Приступаете к задней крышке – выкручиваете два болта, стягивающих весь корпус.
  5. Фигурной отверткой выкручиваете крепление щеточного узла.
  6. Демонтируете заднюю крышку и аккуратно извлекаете щетки. Оцените их состояние. В любом случае их нужно заменить.
  7. С задней части ротора снимите дистанционную шайбу.
  8. На передней части стартера установлена опора и рычаг привода шестерни с обгонной муфтой. Снимите их аккуратно, если необходимо, произведете замену.
  9. Теперь можно вынуть ротор (якорь) из корпуса.

Обязательно проведите визуальный осмотр ротора – на нем не должно быть выработки. Если она присутствует, то нужно выровнять поверхность на токарном станке. Если выработка небольшая, можно зачистить мелкозернистой наждачной бумагой.

  1. Установить оправку на ограничительное кольцо в передней части ротора.
  2. Аккуратно сбить кольцо, под ним должен находиться фиксатор.
  3. Снять стопорное кольцо (фиксатор), можно поддеть его плоской отверткой.
  4. Снимаете ограничительное колечко и обгонную муфту с шестерней.

Особенности замены сцепления

Замена сцепления на Хендай Акцент — очень трудоёмкая операция, подразумевающая вывешивание двигателя и КПП. В Москве и других крупных городах предусмотрены специализированные автосервисы,

где имеется подъёмник, яма и другое необходимое оборудование.

Важные особенности, о которых надо знать.

  1. Обязательно использование специальной оправки для центрирования ведомого диска, иначе коробка не встанет на место — обычная вазовская оправка сюда не подходит.
  2. Несколько затруднено снятие стартера. Чтобы получить доступ к болтам пускового устройства, необходимо скинуть крепления тросов. Сами тросы можно зацепить за вакуумный усилитель тормозов.
  3. Выжимной подшипник на этом автомобиле установлен на короткой направляющей, имеющей форму колокола. Если её из-за сильной нагрузки проточит подшипник, владельца Хёндай ждёт ремонт по высокой цене. Поменять уже надо будет саму направляющую.
  4. Сцепление на Акценте установлено в картере, соединённым с блоком цилиндров и коробкой передач. Корзина связана с маховиком посредством 5 болтов. Последний оснащён тремя штифтами, которые при установке муфты входят в конструктивно предусмотренные отверстия кожуха (корзины). Таким образом, происходит центрирование.
  5. Нажимной диск фиксируется на корзине тремя парами упругих стальных пластин. Замена кожуха рекомендована при существенной осадке диафрагменной пружины и сильном износе ведущего диска и лепестков на глубину более 0,8 мм. Однако из-за того что процесс снятия коробки передач на Hyundai Accent сложный, рекомендуется заменить весь комплект сцепления, включая также диски и выжимной подшипник.

13.24 Снятие стартера

Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).

Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключите провод массы от клеммы аккумуляторной батареи. Приподнимите автомобиль спереди и зафиксируйте.
  2. Пометьте главный электрический провод и отсоедините его от стартера.
  3. Отсоедините провод (пометьте) от магнитного переключателя.
  4. Открутите держатели проводов стартера.
  5. Двигатель типа «С»: если имеется, снимите пластину термической защиты.
  6. Открутите крепление стартера (3 болта), при этом пометьте расположение центровочной гильзы.
  7. Если установлена, то снимите заднюю опору стартера.
  8. Снимите стартер с двигателя и выньте под автомобилем из моторного отсека.
  9. Двигатель типа «F»: снимите корпус воздушного фильтра.
  10. Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы.
  11. Снимите крышку стартера (если установлена).
  12. Снимите заднюю опору стартера.
  13. Выньте стартер снизу из моторного отсека.
  14. 16-клапанный двигатель: снимите термическую защиту выхлопа (2 болта).
  15. Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы.
  16. Снимите правовое переднее колесо.
  17. Снимите усиление выпускного коллектора глушителя с корпуса двигателя (2 болта).
  18. Снимите заднюю опору стартера (3 болта) и снимите стартер с двигателя.
  19. Выньте стартер из моторного отсека с правой стороны выше тяги рулевой трапеции.

Снятие магнитного переключателя

Нельзя разбирать испорченный магнитный переключатель стартера, его надо заменять целиком.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите стартер и зажмите его в тисках с защитными щечками.
  2. В зависимости от типа стартера отпустите 2 и, соответственно, 3 болта во фланце магнитного переключателя стартера.
  3. Открутите электрическое соединение со стартером и отцепите тягу магнитного переключателя от пусковой вилки.
  4. Выньте магнитный переключатель из стартера.
  5. При сборке ушко тяги магнитного переключателя смажьте высокотемпературной смазкой (например, Liqui Moly 320) и прикрепите к пусковой вилке.
  6. Следите за правильным расположением возвратной пружины, а затем установите корпус магнитного переключателя на место и затяните его болтами.

Замена щеток стартера

Если стартер отказывается работать, то, возможно, щетки только заклинены (если они не изношены до минимального размера). Для замены Вам потребуется мощный паяльник минимум на 150 Вт. Если у Вас его нет, то надо обратиться в автомастерскую к автомобильному электрику, при этом снимая и устанавливая стартер самостоятельно. Там Ваш стартер, кроме того, будет проверен на наличие механических и электрических неисправностей.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите стартер.
В зависимости от типа стартера, снятие щитка коллектора (распорный болт) осуществляется по-разному.
После снятия щитка коллектора отсоедините провод угольных щеток от держателя.
Выньте угольные щетки с нажимными пружинами из направляющих держателя.
В случае необходимости почистите щетки и направляющие тряпкой, смоченной в бензине.
Проверьте угольные накладки на износ. Если они сточены до своей минимальной длины 7 мм и менее, то их необходимо заменить в комплекте.
В зависимости от типа стартера новые щетки (в любом случае четыре) необходимо либо прикрутить, либо припаять к проводу старых щеток

Для этого разрежьте провод старой щетки посередине между местом подключения и угольной щеткой.
Зачистите свободный конец медного провода и обратите внимание, чтобы новое соединение было хорошо спаяно и не образовалось утолщения на проводе при пайке и он не затвердел, прижмите новую щетку как можно плотнее к месту пайки.
Перед сборкой проверьте, не заклинены ли угольные щетки в их направляющих на щеткодержателях.

Если на снятом стартере сильно выражены следы износа, к примеру, сильно втянутый коллектор, следы обгорания или пластинки якоря цепляются за корпус, то значит, сильно разбиты подшипники якоря, либо пришла в негодность обмотка статора в корпусе.

Изношенный таким образом стартер не стоит ремонтировать собственными силами — лучше всего предоставить это специалистам (Bosch) или купить новый.

Почему медленно крутит стартер на горячую? Основные причины и как отремонтировать

Запуск двигателя автомобиля с помощью стартера и проблемы, связанные с этим, одни из самых обсуждаемых тем среди автолюбителей. Возникающие неудобства в такой ситуации очень раздражают, особенно когда нужно срочно ехать, а мотор не запускается.

Еще неприятнее ситуация, когда машина только-что ездила, а тут силовой агрегат не подает признаков жизни и не запускается даже при разогретом моторе. Сразу появляется закономерный вопрос, почему стартер не крутит на горячую, и тут же множество вариантов ответов на него.

Первое что сразу приходит в голову – это скорее всего, неисправен аккумулятор. Его тут же следует проверить и частенько оказывается, что он рабочий. В таком случае, проблема может быть как в неисправности стартера, так и в неполадках его цепи включения или проводке. Что ж давайте по порядку, сначала о причинах!

Основные причины плохой работы стартера

В случае, когда плохо крутит стартер на горячую, проблемой может быть:

  1. Разрядка аккумулятора. Часто бывают моменты, когда водитель вышел из машины, забыв выключить какой-то из электроприборов (обычно фары). В этом случае, батарея может разрядиться, особенно если она не первой свежести. Ещё следует проверить клеммы подключения массы на мотор и на кузов;
  2. Слишком ранее зажигание. Проверить можно так: вытащить провод из катушки и покрутить двигатель на горячую без искры. Если крутит легко, значит зажигание требует корректировки.
  3. Износ щеток стартера или втулок (подшипников скольжения). Когда щетки изнашиваются больше нормы, то они не достают до коллектора и это может быть причиной плохой работы стартера на горячую. При сильном износе опорных втулок, якорь от нагревания начинает иногда прикасаться к статору и получается кратковременное замыкание, которое уменьшает обороты стартера. Также, необходимо прозвонить якорь, возможно межвитковое замыкание;
  4. Неправильно подобраны втулки при ремонте стартера. При нагреве они начинают клинить, в таком случае их надо пройти разверткой или наждачку свернуть трубочкой и таким способом обработать;
  5. Замок зажигания может тоже быть одним из первоисточников плохого пуска стартера на горячую. Необходимо проверить контактную группу замка зажигания. Некоторые автовладельцы устанавливают второе реле для уменьшения потерь в замке и его цепи ;
  6. Не работает втягивающее реле стартера (отсутствует щелчок при повороте ключа зажигания). Реле можно заменить. Также, нужно проверить целостность провода клеммы втягивающего реле и осмотреть провод между стартером и аккумулятором;
  7. Проблемы с двигателем. Бывает, что затирается один из вкладышей на коленвале — на холодную стартер хорошо крутит, а вот на горячую, тяжело (вкладыш зажимается коленвалом при нагреве). Возможно также осевое смещение коленвала (изношены вкладыши осевого смещения). Бывает, что подклинивает поршневую. Во всех этих случаях поможет только ремонт двигателя.

Неполадки в устройстве системы пуска. Если стартер крутит медленно

Если по простому, то к стартеру подходят два провода – один берёт начало от замка зажигания, а другой от аккумулятора.

Схема включения стартера

При эксплуатации автомобиля, все эти контакты (металлические соединения), имеют свойство поддаваться коррозии или окислению. Это может привести к перебоям подачи электротока на стартер и стать причиной, почему стартер медленно крутит на горячую.

Ещё другая причина слабого тока кроется в поврежденных проводах, которые могут быть перебиты, сплавиться на коллекторе или даже сгнить.

Чтобы устранить перебои электротока, нужно зачистить на совесть все соединения и клеммы контактов. Как правильно это сделать:

  • с аккумулятора и других приборов цепи, по очереди, снять соединения и клеммы;
  • поверхности, которые непосредственно соединяются на контакт, зачистить мелкой наждачной бумагой;
  • все контакты (болты и гайки) можно обработать спиртом, бензином или растворителем;
  • после очистительных и крепежных процедур все соединения рекомендуется смазать литолом, графиткой (кто чем привык).

Неисправности самого стартера:

Плохая работа стартерного двигателя. Требуется — разборка и переборка его для замены дефектных деталей (щёток, втулок).

Причиной, почему стартер крутит медленно, может стать даже банальная засоренность коллектора. Чтобы удостовериться в этом ли причина медленной работы, необходимо разобрать стартер.

Неисправность системы управления двигателя

Без специального диагностического оборудования определить, какой именно датчик или исполнительный механизм отказал, сложно. Сначала необходимо выполнить компьютерную диагностику двигателя. Основные узлы, которые влияют на запуск двигателя:

  • топливный насос;
  • система зажигания;
  • свечи (могут быть залиты);
  • датчик коленвала;
  • расходомер;
  • регулятор давления в рампе;
  • регулятор холостого хода;
  • датчик распредвала;
  • инжекторы.

Неисправный датчик или исполнительный элемент следует менять. Если проверять вручную, то начинать в Хендай Акцент лучше с датчика коленвала и насоса топливного.

Аналоги бендикса

Возможно, вам будет интересно узнать, что подобная бендиксу деталь используется и в механических коробках передач. Особенно в ситуациях, когда автомобиль едет с горы. Но вариации бендикса широко применяют не только в автомобилях. Как было сказано выше такое устройство используется в велосипедах, а также в конструкции вертолетных винтов. По сути устройство может помочь в любом механизме во время запуска.

Самое главное правильно подобрать его и вовремя менять детали бендикса. Теперь вы наконец-то знаете, что такое бендикс стартера и больше не будете мучить себя этим вопросом. А поскольку это действительно одна из ключевых деталей, то разбираться в ее работе и конструкции должен каждый автомобилист. Всегда вовремя заменяйте детали бендикса и следите, чтобы он не наполнялся ненужным мусором, тогда вы будете безопасно чувствовать себя на дороге.

13.24 Снятие стартера

Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).

Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.

Снятие магнитного переключателя

Нельзя разбирать испорченный магнитный переключатель стартера, его надо заменять целиком.

Замена щеток стартера

Если стартер отказывается работать, то, возможно, щетки только заклинены (если они не изношены до минимального размера). Для замены Вам потребуется мощный паяльник минимум на 150 Вт. Если у Вас его нет, то надо обратиться в автомастерскую к автомобильному электрику, при этом снимая и устанавливая стартер самостоятельно. Там Ваш стартер, кроме того, будет проверен на наличие механических и электрических неисправностей.

Если на снятом стартере сильно выражены следы износа, к примеру, сильно втянутый коллектор, следы обгорания или пластинки якоря цепляются за корпус, то значит, сильно разбиты подшипники якоря, либо пришла в негодность обмотка статора в корпусе.

Изношенный таким образом стартер не стоит ремонтировать собственными силами — лучше всего предоставить это специалистам (Bosch) или купить новый.

Проблемы со стартером, способы их решения на Хендай Акцент

Условно все неисправности делят на механические и электрические по природе их происхождения.

Механические

  • Износ роликовых подшипников;
  • Слабая фиксация крепежных элементов;
  • Деформация, скол зубьев маховика;
  • Клин якоря;
  • Деформация втягивающего реле;
  • Залипание контактов на плате по причине перегрева, длительного пуска тока;
  • Проседание пружины обратного хода (возвратная);
  • Износ обгонной муфты, бендикса.

Электрические поломки

  • Неплотное прилегание щеток, износ, скол;
  • Обрыв цепи в тяговом реле, не крутит ПУ при подаче тока, не вращается коленвал, бензонасос не закачивает топливо в систему;
  • Пластины коллектора изношены;
  • Повреждение обмотки якоря;
  • Короткое замыкание на пластинах якоря;
  • Контакты, клеммы окислены;
  • Полный разряд аккумуляторной батареи, не заводится автомобиль;
  • Обрыв силового кабеля на участке от рулевой колонки к пусковому устройству.

https://youtube.com/watch?v=AWBlp7rO338

Замена и установка стартера на Хендай Акцент

Необходимые материалы: инструменты, ветошь, смазка, набор головок, комплектующие к стартеру, ремкомплект прокладок. Если естественного света недостаточно, стоит установить дополнительный источник света.

  • Хендай Акцент устанавливаем на смотровую яму, блокируем задний ряд колес башмаками, активируем стояночный тормоз. Снимаем клеммы от АКБ;
  • Отвинчиваем гайку, снимаем силовые клеммы с платы пускового устройства. Выкручиваем крепления, снимаем ПУ со шлицов.

Последующие действия зависят от решения: установить новый стартер или починить прежний. Дешевле и рациональнее восстановить прежний, но при условии, что отсутствуют трещины и повреждения на корпусе.

Замена стартера Акцент: инструкция, фото, видео, описание

Стартер в автомобиле предназначен для пуска двигателя. Кратковременные заряд поступает с АБК на стартер, который в свою очередь прокручивает маховик с большой скоростью. Стартер Хендай Акцент — надежен, хотя и у него есть свой ресурс, поэтому он тоже требует обслуживания и ремонта. В статье расскажем о причинах неисправности, выборе стартера и процедурах замены и ремонта, а также рекомендациях завода изготовителя.

материал расскажет, как провести замену стартера на Акцент

Замена стартера

Замена стартера довольно тяжелая процедур, особенно для тех, кто еще ни разу этого не делал. Но, не стоит переживать, ведь это достаточно легко покажется. Переходим к самому процессу замены.

  1. Демонтируем защиту мотора.
  2. Откручиваем гайку силового провода.
  3. Отключаем контактное реле. Установите автомобиль на смотровую канаву или подъемник. Отсоедините провод от клеммы «минус» аккумуляторной батареи. Выверните верхний болт крепления стартера к картеру сцепления. Отсоедините колодку с проводом от вывода электромагнитного реле.Снимите защитный чехол с наконечника провода и сдвиньте его по проводу. Отверните гайку и отсоедините извлеките болт из наконечника провода наконечник провода от контактного болта. Выверните нижний болт крепления стартера к картеру сцепления и снимите стартер.
  4. Откручиваем тяговое реле.
  5. Снимаем провод.
  6. Откручиваем гайку массы и снимаем её. Установите стартер в порядке, обратном снятию.
  7. Выкручиваем крепление стартера.
  8. Демонтируем стартер.

Теперь, можно или отремонтировать или поменять на новый.

Выбор стартера

3610022805 — оригинальный каталожный номер стартера Хендай Акцент производства General Motors со стоимостью 12 000 рублей. Кроме этого существует ряд аналогов, которые можно применять.

Стартер.

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Стартер удобнее снимать с автомобиля, установленного на смотровой канаве или эстакаде. Отсоединяем колодку провода от стартера. Головкой «на 12» отворачиваем гайку… …и отсоединяем наконечник провода от вывода стартера. Головкой «на 14» отворачиваем два болта крепления (нижний болт также крепит наконечник «массового» провода)… ….и снимаем стартер. Для замены тягового реле…

…ключом «на 12» отворачиваем гайку крепления наконечника провода к выводу тягового реле… …и снимаем наконечник с вывода. Крестообразной отверткой отворачиваем два винта крепления… …и снимаем тяговое реле стартера. Снимаем якорь тягового реле.

Устанавливаем тяговое реле на стартер и стартер на автомобиль в обратной последовательности

Наименование Артикул Цена
Japko 3C104 6000
Era 220382 7000
Profit 7113-0659 9000
Hella 8EA 738 167-001 9000
Fenox ST11111 9000
Cargo 113659 9000
Bosch 0 986 012 301 10000
Mando BN3610022800 10000
Valeo 455561 15000

Рекомендации завода

Завод изготовитель не рекомендует ремонтировать стартера самому, поскольку считает, что этим должны заниматься специалисты, которые этому обучены. Хотя, не исключается, что многие мастера гаражного ремонта, отлично справляются без специальных обучений, которые проводит производитель.

Таким образом, они признаю, что отремонтировать стартер Хендай Акцент может любой при желании, наличие инструмента и рук. Хотя, бывают ситуации, когда стоит обратиться на профильную станцию, поскольку невозможно диагностировать причину неисправности и поломки.

Причины неисправностей стартера

Прежде чем приступить непосредственно к процессу ремонта или замены необходимо знать причины неисправности узла. Многим автолюбителям они достаточно знакомы. Причин для неработоспособности стартера Хендай Акцент довольно много, но рассмотрим основные из них:

  • не работает АКБ;
  • окисление клемм;
  • замыкание тягового реле;
  • обрыв цепи тягового реле;
  • неработоспособность контактного зажигания;
  • заедает якорь;
  • износ и зависание щеток;
  • разрыв цепи зажигания;
  • неисправна муфта;
  • износ шестерни привода;
  • шестерня не попадает на зубья маховика;
  • износ подшипников якоря.

Это одни из причин невозможности пуска стартера, а соответственно и двигателя.

Вывод

Учитывая все, что было сказано, стоит подчеркнуть, что ремонт стартера Хендай Акцент не так уж сложен и его возможно производить своими руками без особых проблем

А вот есть его нужно заменить, стоит обратить внимание на то, что подбор стоит осуществлять по определению каталожного номера, который можно найти на самом стартере или же при помощи онлайн-каталогов

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
