Снятие и установка переднего бампера Ситроен С4

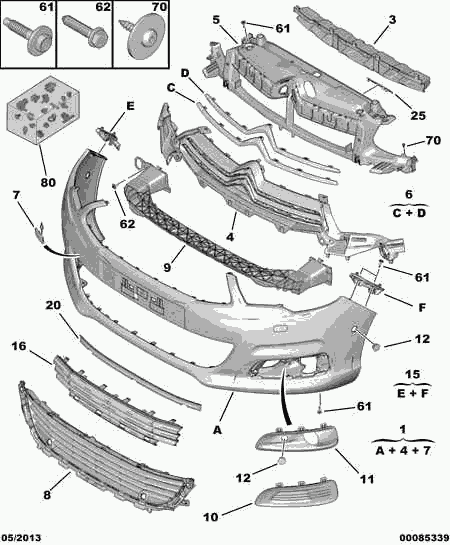

Разборка — Сборка : Переднего бампера

5-ДВЕРНЫЙ СЕДАН ИЛИ 3-ДВЕРНЫЙ СЕДАН

ОБЯЗАТЕЛЬНО : .

1. Рекомендуемые приспособления и инструмент

Приспособления для снятия обивки (-).1350-ZZ.
Комплект для ремонта пластмассовых элементов (См. каталог оборудования).

2. Разборка

Снимите :

Гос. регистрационный знак (Передние)
Омыватели фар (в зависимости от уровня комплектации)

Освободить центральную декоративную накладку (1) (В «a») ; С помощью приспособления .
Снять декоративную накладку (1).

ПРИМЕЧАНИЕ : Операции выполняются симметрично.

Освободить : Боковую декоративную накладку (2) (В «b») ; С помощью приспособления .
Снять боковую накладку (2).

ПРИМЕЧАНИЕ : Операции выполняются симметрично.

Освободить : Элемент боковой защиты (3) (В «c») ; С помощью приспособления .
Снять элемент боковой защиты(3).
Отключите разъемы (В «d»).
Снимите жгут проводов (4).
Освободить ; Снимите датчик помощи при парковке (5) (В «e») ; С помощью приспособления .

ПРИМЕЧАНИЕ : Операции выполняются симметрично.

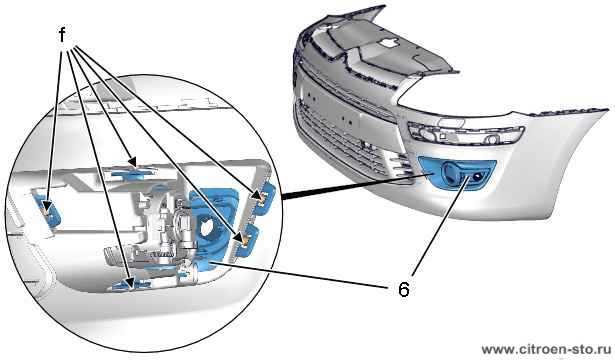

Отсоедините декоративную накладку передней противотуманной фары (6) (В «f») ; С помощью приспособления .
Снимите :

Декоративный элемент противотуманной фары (6)

Освободить : Центральную защиту бампера (7) (В «g») ; С помощью приспособления .
Снимите : Центральную защиту бампера (7).
Освободить : Смотровой люк (8) (В «h») ; С помощью приспособления .
Снимите : Смотровой люк (8).
Обточить : Точки фиксации опоры решетки (9) (В «k»).
Освободить : Опору (Верхняя решетка переднего бампера (9)) (В «j») ; С помощью приспособления .
Снимите : Опору (Верхняя решетка переднего бампера (9)).
Обточить : Точки фиксации центральной решетки (10) (В «l»).

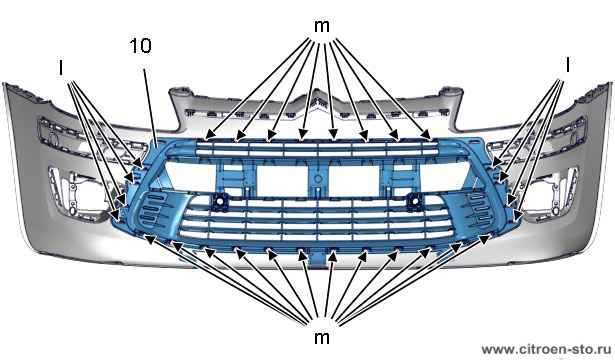

Освободить : Центральную решетку (10) (В «m») ; С помощью приспособления .
Снимите : Центральную решетку (10).

3. Сборка

3.1. Сборка переднего бампера (После ремонта)

ОБЯЗАТЕЛЬНО : Использовать комплект для ремонта пластмассовых элементов (См. каталог оборудования).

Очистить и подготовить все точки фиксации опоры верхней решетки (9) (В «n») ; С помощью приспособления .
Очистить и подготовить все точки фиксации центральной решетки (10) (В «p») ; С помощью приспособления .
Установить : Опору верхней решетки (9) ; Закрепить в фиксаторах (В «q»).
Обкаточный ролик : Точки фиксации опоры решетки (9) (В «r») ; С помощью приспособления .
Установить : Центральную решетку (10) ; Закрепить в фиксаторах (В «t»).
Обкаточный ролик : Точки фиксации центральной решетки (10) (В «s») ; С помощью приспособления .

3.2. Сборка переднего бампера (новый)

ОБЯЗАТЕЛЬНО : Использовать комплект для ремонта пластмассовых элементов (См. каталог оборудования).

Установить : Опору (Верхняя решетка переднего бампера (9)) ; Закрепить в фиксаторах (В «u»).
Обкаточный ролик : Точки фиксации опоры верхней решетки (9) (В «v») ; С помощью приспособления . .
Установить : Центральную решетку (10) ; Закрепить в фиксаторах (В «x») .
Обкаточный ролик : Точки фиксации центральной решетки (10) (В «t») ; С помощью приспособления .
