Chevrolet Lanos панель приборов Шевроле Ланос снятие замена ремонт купить цена

Chevrolet Lanos Manual > Ремонт автомобиля > Кузов > Снятие панели приборов

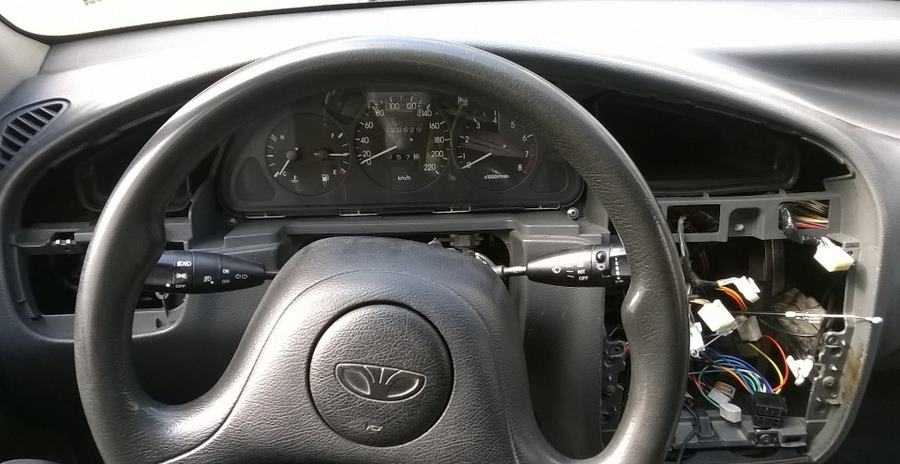

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления, вентиляции и кондиционирования воздуха. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем рулевое колесо (см. Снятие рулевого колеса).

Снимаем подрулевые переключатели и их соединитель (см. Снятие подрулевых переключателей, барабанного устройства спирального кабеля и соединителя переключателей)

При выполнении последующих операций соблюдаем осторожность, чтобы не поцарапать или другим образом не повредить пластмассовые детали

Крестообразной отверткой отворачиваем четыре самореза крепления нижней накладки панели приборов…

…и снимаем ее.

Нажав на фиксатор колодки проводов подушки безопасности, разъединяем колодки проводов подушки безопасности и жгута проводов панели приборов.

Нажав на фиксатор колодки провода звукового сигнала, разъединяем колодки провода звукового сигнала и провода жгута панели приборов.

Вынимаем пластмассовые держатели  жгутов проводов панели приборов из отверстий кронштейна рулевой колонки. Отсоединяем колодку жгута проводов от замка зажигания (см. Снятие рулевой колонки). Отворачиваем гайки крепления кронштейнов рулевой колонки к щитку передка и опускаем колонку (см. Снятие рулевой колонки). Снимаем переднюю часть облицовки туннеля пола (см. Снятие облицовки туннеля пола).

Отверткой поддеваем пистон крепления облицовки левой боковины кузова…

…и снимаем ее.

Вынимаем штекер провода антенны из розетки…

…и колодки жгутов проводов панели приборов — из монтажного блока реле и предохранителей.

Подложив под отвертку ветошь, поддеваем боковую крышку с левой стороны панели приборов и, преодолев сопротивление фиксаторов…

…снимаем ее. Аналогично снимаем крышку с правой стороны панели приборов.

Головкой «на 8» отворачиваем два самореза крепления основания ручки открывания капота…

…и располагаем ручку с основанием внутри панели приборов.

Крестообразной отверткой отворачиваем два винта крепления вещевого ящика к панели приборов…

…и снимаем его.

Поддев отверткой пистон, снимаем облицовку правой боковины кузова.

Нажимаем на фиксатор колодки жгута проводов панели приборов…

…и отсоединяем колодку жгута проводов от разъема электродвигателя вентилятора отопителя.

Отсоединяем колодку жгута проводов от дополнительного резистора вентилятора отопителя (место соединения колодки на фото не видно).

Нажав на фиксатор колодки, отсоединяем колодку жгута проводов панели приборов от колодки жгута проводов, расположенной под правой облицовкой боковины кузова. Снимаем блок управления отоплением, вентиляцией и кондиционирования воздуха (см. Снятие блока управления отоплением, вентиляцией и кондиционирования воздуха). Головкой «на 7» с удлинителем или крестообразной отверткой отворачиваем семь саморезов крепления панели приборов к корпусу отопителя…

…два самореза с правой стороны…

…два самореза — через нишу под вещевой ящик…

…и три самореза — через нишу в центральной части панели приборов.

…и снимаем кронштейн.

Головкой «на 10» с удлинителем отворачиваем две гайки правого кронштейна крепления панели приборов к полу…

…и снимаем со шпилек панели три провода «массы».

Головкой «на 10» с удлинителем отворачиваем болт крепления правого кронштейна к полу и снимаем кронштейн.

Снимаем уплотнитель левой передней двери в зоне обивки левой передней стойки…

…и, преодолевая сопротивление пистонов, снимаем обивку. Аналогично снимаем обивку правой передней стойки.

https://youtube.com/watch?v=O54DqB6PpPQ

Повернув запорную скобу колодки жгута проводов панели приборов…

…отсоединяем колодку от блока управления подушкой безопасности.

С левой стороны панели приборов головкой «на 12» с удлинителем отворачиваем три болта нижнего крепления панели к кузову…

…и головкой «на 8» — болт верхнего крепления. Аналогично отворачиваем болты крепления панели приборов с правой стороны…

…и снимаем панель приборов.

Устанавливаем панель приборов в обратной последовательности.

Панель приборов (вид спереди)

Точки крепления панели приборов (вид с обратной стороны)

Как работает автомобильный кондиционер на Ланосе, Сенсе и Шансе

Зная конструкцию системы, следует разобраться с принципом ее работы. Знать принцип работы конденсатора автомобиля Lanos будет полезно, что позволит упростить не только проведение его ремонта, но еще и обнаружение причин неисправности. Принцип работы начинается после того, как в салоне включается кондиционер

. При этом происходит срабатывание компрессора (муфта электромагнитного типа присоединяется к вращающемуся шкиву, приводящемуся в движение за счет ремня). Когдакондиционер выключен, то вращение шкива происходит вхолостую при работающем двигателе.

Работающий компрессор осуществляет сжатие газообразного фреона (увеличивается его давление). Сжатый и нагретый фреон поступает в радиатор, где осуществляется его охлаждение. Для ускорения охлаждения фреона на Lanos устанавливается 2 вентилятора, которые имеют две скорости вращения. Оба вентилятора запускаются одновременно с включением кондиционера. В конденсере газообразный фреон превращается в жидкий хладагент, и поступает в осушитель. В осушителе хладагент фильтруется, и подается непосредственно в сторону салона к испарителю, где и осуществляется обмен энергией — забирается холодный воздух.

На входе в испаритель, имеется терморегулирующий вентиль или клапан. Проходя через этот вентиль, фреон снова изменяет свое состояние — превращается из жидкости в пар, который имеет низкую температуру (что-то типа работы аэрозольного баллона). В парообразной форме фреон низкой температуры поступает в радиатор испарителя. Над испарителем установлен вентилятор, который также запускается при включении кондиционера. Вентилятор обеспечивает целенаправленный обдув испарителя, тем самым подавая в салон автомобиля холодный воздух.

Магистраль от компрессора до испарителя называется подающей или напорной — в системе осуществляется движение фреона под высоким давлением до 20 атмосфер. Трубопровод от испарителя до компрессора называется сетью низкого давления.

Немаловажно упомянуть о датчиках, которые играют важную роль, и обеспечивают стабильную работу системы кондиционирования автомобиля:

• Один датчик на осушителе отвечает за включение вентиляторов на вторую скорость. Обычно это происходит, когда автомобиль останавливается, например, на светофоре или в пробке. Недостаточное охлаждение радиатора приведет к тому, что фреон не будет конденсироваться. Причем датчик работает на снижение давление, тем самым подавая сигнал на включение второй скорости работы вентиляторов
• На осушителе стоит второй датчик, который осуществляет отключение компрессора, как только давление в системе превышает максимальное значение. Отключение происходит за счет разъединения электромагнитной муфты
• Датчик, который размещен на испарителе, отвечает за выключение компрессора, как только температура становится слишком низкой

READ Как снять заднюю стойку Ford Mondeo 3

Зная принцип работы кондиционера Lanos

, следует разобраться с причинами выхода из строя конденсера. Ведь часто причиной неисправности рассматриваемого устройства является вытекание фреона, и как итог — не работаеткондиционер

Фреон вытекает при возникновении повреждения радиатора, собственно которому и уделим внимание в материале

Снятие и разборка комбинации приборов Шевроле Ланос

Работу проводим при замене комбинации приборов, приборов, контрольных ламп или ламп подсветки комбинации.

Комбинация приборов: 1 — контрольные лампы; 2 — лампы подсветки приборов; 3 — саморезы крепления тахометра; 4 — саморезы крепления спидометра; 5 — саморезы крепления указателей температуры охлаждающей жидкости и уровня топлива.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем кожухи рулевой колонки (см. Снятие подрулевых переключателей, барабанного устройства спирального кабеля и соединителя переключателей). Отворачиваем саморезы крепления блока управления отоплением, вентиляцией и кондиционированием воздуха и опускаем блок, не отсоединяя от него тяги и колодки проводов (см. Снятие блока управления отоплением, вентиляцией и кондиционированием воздуха). Через отверстие, в котором установлен блок управления отоплением, вентиляцией и кондиционированием воздуха…

…крестообразной отверткой отворачиваем два самореза крепления накладки панели приборов.

Поддеваем отверткой переключатель регулятора направления пучков света фар…

…и вынимаем переключатель из панели приборов.

Нажав на фиксатор колодки, отсоединяем колодку проводов от переключателя.

Крестообразной отверткой отворачиваем два самореза крепления накладки панели приборов.

Крестообразной отверткой отворачиваем два самореза крепления накладки панели приборов.

Снимаем накладку панели приборов…

…и отсоединяем колодки проводов от выключателя лампы противотуманного света в заднем фонаре, часов и выключателя аварийной сигнализации.

Крестообразной отверткой отворачиваем четыре самореза крепления комбинации приборов.

Выводим комбинацию из панели приборов…

…и нажав на фиксатор колодки, отсоединяем от комбинации колодку проводов указателей температуры охлаждающей жидкости и уровня топлива.

Аналогично отсоединяем от комбинации колодку проводов спидометра…

…и колодку проводов тахометра. Для замены лампы подсветки или контрольной лампы поворачиваем патрон лампы против часовой стрелки…

…и вынимаем патрон с лампой из гнезда в монтажной плате комбинации приборов.

Снимаем с лампы подсветки светофильтр зеленого цвета.

Вынимаем лампу из патрона. Устанавливаем новые лампы в обратной последовательности. На лампы подсветки приборов надеваем светофильтры. Для снятия приборов…

…пальцем по очереди отжимаем четыре прозрачных фиксатора стекла снизу комбинации…

…и три фиксатора сверху комбинации…

…и снимаем стекло.

Аналогично отжимаем три фиксатора накладки сверху комбинации…

…и четыре фиксатора снизу комбинации…

…и снимаем накладку комбинации приборов.

Крестообразной отверткой отворачиваем три самореза крепления спидометра.

Вынимаем спидометр из корпуса комбинации приборов. При необходимости аналогично, отвернув саморезы крепления, снимаем остальные приборы. Собираем и устанавливаем комбинацию приборов в обратной последовательности.

Тем не менее, во многих автомобилях подсветка спидометра и других элементов приборки не такая эффективная, как хотелось бы, поэтому автовладельцы решают ее менять. В частности, это особенно актуально для более старых транспортных средств, выпущенных тогда, когда диодная подсветка не была так распространена.

Почему многие автолюбители выбирают именно светодиоды:

1. Из-за небольших размеров самих источников освещения. Это дает возможность вмонтировать лампочку в любом месте контрольного щитка.
2. Простота перепайки диодных компонент между собой для их дальнейшего соединения. Но нужно учитывать, что если вы имеете дело именно с диодной лентой, то для выполнения данной задачи следует руководствоваться некоторыми правилами.
3. Возможность добиться полноценного освещения даже с использованием ограниченного числа диодных элементов.
4. Одно из основных преимуществ — автовладелец может организовать как обычную белую, так и цветную подсветку. Можно использовать желтые, красные, зеленые, синие источники освещения. Кроме того, если один из компонентов выйдет из строя, его без проблем можно будет заменить при необходимости.
5. Диодные лампы потребляют значительно меньше электроэнергии. Это особенно актуально для машин с противоугонными системами, которые функционируют от аккумуляторной батареи

Как Снять Торпеду На Ланосе ~ VESKO-TRANS.RU

Как взять торпеду на Ланос

Автомобилистов часто интересует: Как поменять радиатор печи на ланос без снятия торпеды? Действительно, нет лифта или ямы, чтобы сделать это. Но мало кто знает, что вы можете полностью контролировать это без них.

Так, замена радиатора Печь Ланос, не снимая торпеду, начинается с необходимости отсоединения форсунок от радиатора печи и отсоединения рычага трансмиссии от коробки передач. Этот процесс не занимает много времени и очень удобен, если выполняется снизу машины

Часто существует мнение, что крайне важно демонтировать одно или оба места, но это не так. Конечно, если вы уберете стулья, будет больше места для маневра, что облегчит удаление туннеля в центре

Это просто необходимо? Мы предлагаем вам более удобную схему работы.

Замена фото для радиатора Chevrolet Lanos

Первое, что нужно сделать, это снять шланги радиатора отопителя и слить антифриз или антифриз. При сливе заранее приготовьте подходящий контейнер, чтобы жидкость не пролилась на пол гаража. Эта емкость будет полезна нам позже. Они дополнительно ослабляют захват зажима, который удерживает тягу рычага переключения передач. Болт должен быть полностью откручен.

Затем вы можете снять ось переключения передач со звена. Чтобы не гадать на встрече, где была точка подключения, пометьте ее чем-нибудь. Мы полностью удаляем монтажный зажим. Если есть кондиционер, сливной клапан для выхода конденсата радиатора устанавливается в пределах границы корпуса нагревателя. Фитинги можно найти в области слева от труб радиатора. Обычно его можно идентифицировать с нижней частью Г-образного резинового шланга.

Давайте прыгнем на несколько шагов вперед. проблема со снятием кожуха

Чтобы снять корпус, защищающий радиатор, необходимо слегка надавить на него, чтобы выступы крепления выпали из пазов. Приспособление может помешать этому, но для его снятия необходимо подтянуть кожух к себе, что будет нереально, так как крепление с помощью канавок и шипов не подойдет.

Есть замкнутый круг. Что мне делать?

Периодически применяйте силовые меры, но это может привести к повторному повреждению корпуса. Даже если вы запечатаете его позже, вам все равно придется сломать его при установке. К счастью, изобретательность автомобилистов помогла мастерам найти выход из этой противоречивой ситуации.

Вы можете взять пилу для утюга или точильщика и как можно больше обрезать насадку. Для этого лучше быть под машиной. Тогда это остается взлетать мы оборачиваем и режем остальную часть корнеплода. Эта операция абсолютно безвредна, поскольку обычный конденсат вытекает из сопла без давления.

Когда вся работа сделана, вставьте любое отверстие нужного размера в отверстие, чтобы слить двигатель.

Печь с подогревом Daewoo Lanos-Sens (часть 1)

Я думаю, что все Ланос, в какой-то момент они получат это, и я скажу вам, как это вылечить. Все это можно сделать самостоятельно.

Шевроле Ланос (шанс заз). Снятие передней панели

Шевроле Ланос (шанс заз). Снимая переднюю панель, слабый теплый воздух дует на лобовое стекло, ища причину.

Вернемся к продолжению основной работы

Мы сделали все, что нам нужно было сделать в нижней части машины. Будущие работы будут в салоне.

Надо снять пластиковый тоннель. Откручиваем пару винтов спереди с двух сторон, максимально отодвигаем сиденье вперед, есть еще пара винтов. Поднимите корму и отсоедините половину корпуса. Мы толкаем сиденье назад на протяжении всего курса.

Необходимо открутить оставшийся винт, затем необходимо снять передний конец, предварительно отсоединив прикуриватель. Кресла могут мешать, но они мягкие, их можно выдавливать, а пластиковый корпус достаточно эластичен, чтобы его можно было безопасно согнуть.

Тщательно удалите две стороны в нижней части консоли. Не забывай это крепежный болт закрывает наземный терминал. Собирая их, обязательно зафиксируйте их на месте.

Открутите четыре маленьких болта, затем переместите весь рычаг переключения передач в сторону пассажира и медленно вытяните весь блок из салона. Чтобы сделать эту процедуру более удобной, необходимо увеличить обзор. Для этого просто снимите перчатку, открутив пару болтов.

Снимаем и ставим новый радиатор отопителя

Вторая часть, выполняемая в салоне:

1. Раскрутить саморезы в передней части пластикового тоннеля, расположенного между креслами.
2. Продвинуть сиденья вперед до упора и раскрутить еще 2 самореза.
3. Поднять переднюю часть и отсоединить зад пластика.
4. Снова отодвинуть кресла и выкрутить винт.
5. Отключить соединения прикуривателя.
6. Вытащить переднюю часть тоннеля. Если мешают сиденью, то не стоит переживать, а можно слегка согнуть деталь.
7. Снять 2 боковые части, открутив винты. Обязательно отсоединить с одного из них провод массы.
8. Открутить 4 болта, сместить узел переключения скоростей вправо от водительского места и вынуть весь механизм из салона.
9. Также для удобства можно снять вещевой отсек, открутив снизу 2 самореза.
10. При помощи удлиненной головки на 7 и трещотки отвернуть крышку, которая расположена снизу радиатора печки.
11. Снимается защитный кожух теплообменника. Саморезы, которые вывинчиваются, следует фиксировать на предмет того, как они расположены.
12. После раскручивания всего крепежа можно снимать радиатор. Перед выдвинуть вниз, а заднюю часть придавить к полу.
13. Снять защелку, отогнуть скобы и вынуть устройство. Действия должны быть аккуратными, поскольку крепится защелка на хрупкой пластиковой перекладине.

ВАЖНО! Если возникли трудности с защелкой, которую не видно, то можно использовать зеркало

Панель приборов Шевроле Ланос описание

Панель приборов шевроле ланос

Расположение всех приборов показано на рисунку выше. Далее поговорим о том, что значит каждый прибор.

1. Лампочка, сигнализирующая о перегреве двигателя. В случае, если двигатель перегреется, индикатор будет светиться красным цветом. Если вдруг данная лампочка загорелась, нужно остановиться и дать двигателю остыть, а также устранить причину перегрева и, по возможности, устранить ее.

2. Лампа давления масла. Если давление масла в системе упадет, данная лампочка начнет гореть красным цветом, и вам нужно будет остановиться дабы долить масла.

3. Лампочка подушки безопасности. Если подушка не исправна, то при пуске двигателя данная лампочка начнет гореть красным цветом. Рекомендуем немедленно обращаться в сервисный центр для устранения проблемы, так как подушка может не только не сработать в аварийной ситуации, но и выстрелить просто так, во время движения, что спровоцирует аварийную ситуацию.

4. Покажчик температуры охлаждающей жидкости. Если стрелка приблизиться к красной зоне — это сигнал того, что скоро загориться лампочка, свидетельствующая о перегреве двигателя.

5. Лампочка, свидетельствующая о работе задних противотуманок. Горит желтым цветом.

6. Лампочка левого поворотного сигнала. При включении левого поворота, светиться зеленым цветом.

7. Лампа низкого уровня топлива. Данная лампочка загорается желтым цветом, когда в топливном баке остается менее чем 7,5 литров топлива.

8. Спидометр. Данный прибор показывает скорость движения автомобиля. Каждое деление шкалы соответствует 10 километрам.

9. Счетчик пробега. Показывает сколько автомобиль проехал за все время его эксплуатации.

10. Лампочка дальнего света. Загорается синим когда водитель включает дальний свет.

11. Лампочка правого поворота. Загорается зеленым и мигает когда включается правый поворот.

12. Лампочка противотуманок. Светится зеленым цветом если включены противотуманные фары.

13. Указатель уровня топлива в баке. Рекомендуем всегда держать уровень бензина на уровне, выше красного. Дело в том, что если ездить на резервном литраже бензина, есть высокая вероятность того, что бензонасос скоро выйдет из строя.

14. Лампочка, уведомляющая о неисправности антиблокировочной тормозной системы. В случае поломки светиться желтым цветом.

15. Лампочка, свидетельствующая о не закрытых дверях или багажнике. Так вы точно не забудете плотно закрыть двери крышку багажника.

16. Сигнализатор режима Kick Down. Работает только на автомобилях, оснащенных автоматической коробкой передач.

17. Лампочка тормозной системы. Если тормозной жидкости останется слишком мало, она загориться красным цветом.

18. Лампочка управления двигателем. Она должна загораться при включении зажигания, а затем плавно тухнуть. Если лампочка тухнет, или загорается ни с того ни с сего во время движения, это значит что с двигателем что-то не так.

19. Кнопка суточного пробега. При нажатии сбрасывает пробег, намотанный за определенное количество времени.

20. Счетчик суточного пробега. На самом деле он может считать больше суток, а сбросить его можно в любой нужный момент. Отличная штука для замера расстояния и расхода топлива.

21. Лампочка аккумулятора. Если аккумулятор разрядиться, она загориться красным цветом.

22. Лампа ремней безопасности. Если водитель или пассажир не пристегнулись, лампочка будет гореть красным цветом.

В автомобиле шевроле ланос лампочки панели приборов все обозначены характерными рисунками, так что спутать их очень сложно. Панель действительно простая и понятная, даже без данной инструкции разобраться в ней можно без проблем.

Автомобиль Ланос относится к категории бюджетных ТС, но при этом он является достаточно надежным и комфортным. Комфорт в управлении автомобилем зависит не только от удобных сидений, но еще и от информативности приборной панели. На приборке Ланоса есть все самые важные элементы. Некоторые водители до сих пор не знают назначения тех или иных элементов на приборной панели Ланоса. Если вы один из них, то пришло время разобраться со всеми обозначениями.

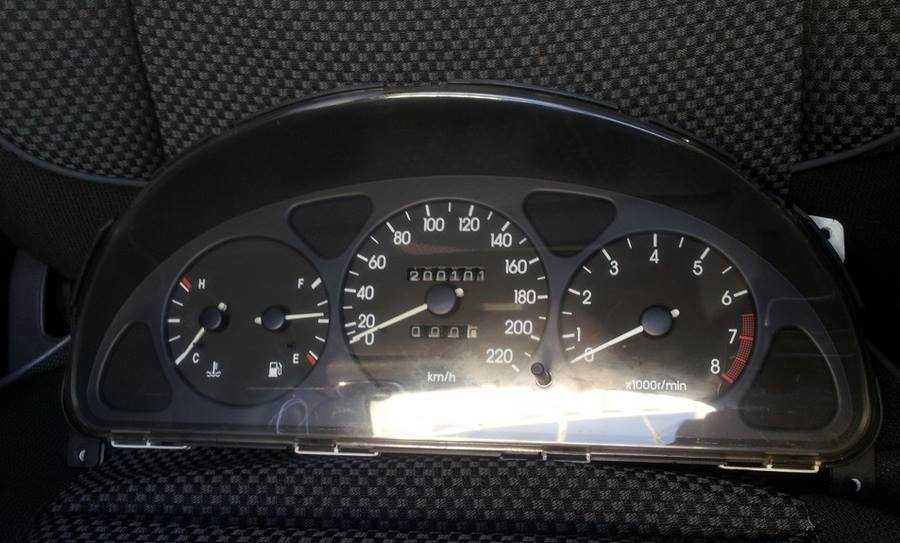

Инструкция по установке приборки с тахометром на Ланос

Сразу надо отметить, что при установке приборной панельки на Ланос никакие дополнительные действия проделывать не понадобится. Сигнал на тахометр подается от ЭБУ по проводу. Этот провод с завода заложен в конструкции всех автомобилей марки Ланос. Другая ситуация у автомобилей марки Сенс и Шанс. Провод, по которому осуществляется передача сигнала от ЭБУ на тахометр на Сенсах и Шансах отсутствует. Он не заложен с завода, поэтому в случае необходимости установки приборки с тахометром на эти модели авто, понадобится дополнительно проложить провод. Как это делается, вы найдете в отдельном материале на сайте.

Если панель приборов с тахометром на Ланос уже имеется в наличии (новая или б/у), то можно приступать к ее установке. Процедура установки состоит из следующих этапов:

1. Демонтаж старой приборки. Как снять панель приборов на Ланосе, подробно описано в этом материале
2. Подключение новой приборки и проверка ее работоспособности. Здесь же осуществляется докрутка родного пробега
3. Установка устройства в порядке обратном демонтажу штатной панели

Замену приборки начнем рассматривать с того момента, когда штатная уже была демонтирована. После этого берется панель приборов с тахометром на Ланос, и проверяем необходимость докрутки пробега. Если нужно оставить родной пробег, тогда следует заменить спидометр вместе с одометром. Для этого разбираются приборки, и переставляются спидометры.

Дальнейшие действия уместны для случаев, когда на польский ДЭУ Ланос устанавливается приборка корейского производства.

1. Поменять местами лампы индикации Check Engine и давление масла
2. Поменять местами лампу индикации работы передних и задних противотуманок
3. Уровень топлива — понадобится доработка указателя наполненности бака. Если на польский Ланос ставить приборку корейского производства без доработки, то указатель будет показывать с большой погрешностью. Если бак будет полный, то на указателе стрелка покажет ¾ наполненности бака

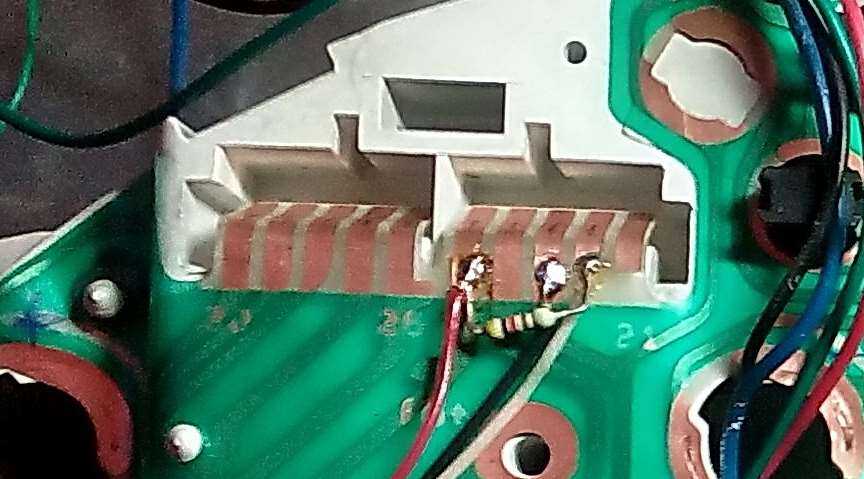

4. Припаять сопротивление. Если после подключения приборки не работает тахометр на Ланосе, значит необходимо добавить резистор. Для этого понадобится взять резистор номиналом от 4,7 до 10 кОм, и припаять его между контактами 22 и 25 панели. Контакт 22 отвечает за сигнал от ЭБУ, а 25 — это плюс. Припаиваемый резистор является подтягивающим,

Чтобы не пришлось проделывать все эти манипуляции, рекомендуется купить приборную панель на Ланос с тахометром соответствующего производителя — Корея или Польша. Подключаем фишки питания, и проверяем работоспособность приборки. Ниже на видео показано, как снять штатную панель и установить новую приборку с тахометром на Ланос.

https://youtube.com/watch?v=3gXh959ep4E%3F

Это интересно! Еще раз отмечаем, что сигнальный провод на Ланосах от ЭБУ к тахометру проложен с завода, поэтому никакие манипуляции выполнять не нужно, в отличие от Сенса и Шанса.

Если все указатели и подсветка работают исправно, то необходимо собрать демонтированные элементы в порядке обратном снятию. Процедура замены не трудная, как видно из материала. Чтобы не возникали трудности, рекомендуется на ДЭУ Ланос ставить польскую приборку, а на Шевроле Ланос – корейскую.

В завершении стоит отметить, что управлять Ланосом с панелью на которой имеется тахометр не просто удобно, но еще и безопасно. Чем больше информации водитель знает о работе двигателя, тем правильнее осуществляется эксплуатация автомобиля.

Подсветка приборной панели шевроле ланос и ее ремонт

Заменить лампы приборной панели не так сложно, как может показаться на первый взгляд. Для этого нужно снять приборку и отделить ее плату. В интернете полно инструкция, рассказывающих о том, как это сделать. Чтобы восстановить подсветку, нужно поменять лампочки. Рекомендуем не устанавливать такие, как были, а приобрести бесцокольные светодиоды. Они светят ярче, а энергопотребление имеют такое же, если не меньшее. Вставьте их на место старых. Когда будете покупать в автомобильном магазине лампочки, объясните для чего они вам нужны, и продавец даст вам нужно количество подходящих по размеру светодиодов. Паять ничего не нужно, они вытаскиваются и вставляются в пазы.

Вставили светодиоды на место обычных лампочек

Как уже говорилось выше, замена лампочек в приборной панели шевроле ланос может производиться не при помощи лампочек… Лучше вставить светодиоды. Они прослужат намного дольше. Один раз поставив светодиоды, вы вообще забудете о том, что их нужно менять!

В автомобилях Шевроле Ланос имеется три блока, в которых скомпонованы все предохранители и реле (штатные). Один блок реле и предохранителей Ланоса расположен в подкапотном пространстве. Второй блок (только предохранители) расположен в салоне автомобиля возле левой ноги водителя. Третий блок предохранителей находится в панели приборов (торпедо). Получить доступ к этому блоку можно, открыв левую заглушку панели приборов или сняв панель блока электрокорректора.

Ниже приведены схемы предохранителей и реле Ланоса. Стоит отметить, что фактическое назначение реле и предохранителей может отличаться на автомобилях разных годов выпуска. Вся информация, приведенная здесь, справедлива для Шевроле Ланос 2007г выпуска, Евро-2. Назначение предохранителей и реле в блоке подкапотного пространства может отличаться на автомобилях Дэу Ланос. Приведенные таблицы не стоит рассматривать как единственно верные.

Снятие панели приборов Шевроле Ланос

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления, вентиляции и кондиционирования воздуха. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем рулевое колесо (см. Снятие рулевого колеса). Снимаем подрулевые переключатели и их соединитель (см. Снятие подрулевых переключателей, барабанного устройства спирального кабеля и соединителя переключателей)

При выполнении последующих операций соблюдаем осторожность, чтобы не поцарапать или другим образом не повредить пластмассовые детали

Крестообразной отверткой отворачиваем четыре самореза крепления нижней накладки панели приборов…

Нажав на фиксатор колодки проводов подушки безопасности, разъединяем колодки проводов подушки безопасности и жгута проводов панели приборов.

Нажав на фиксатор колодки провода звукового сигнала, разъединяем колодки провода звукового сигнала и провода жгута панели приборов.

Вынимаем пластмассовые держатели жгутов проводов панели приборов из отверстий кронштейна рулевой колонки. Отсоединяем колодку жгута проводов от замка зажигания (см. Снятие рулевой колонки). Отворачиваем гайки крепления кронштейнов рулевой колонки к щитку передка и опускаем колонку (см. Снятие рулевой колонки). Снимаем переднюю часть облицовки туннеля пола (см. Снятие облицовки туннеля пола).

Отверткой поддеваем пистон крепления облицовки левой боковины кузова…

Вынимаем штекер провода антенны из розетки…

…и колодки жгутов проводов панели приборов — из монтажного блока реле и предохранителей.

Подложив под отвертку ветошь, поддеваем боковую крышку с левой стороны панели приборов и, преодолев сопротивление фиксаторов…

…снимаем ее. Аналогично снимаем крышку с правой стороны панели приборов.

Головкой «на 8» отворачиваем два самореза крепления основания ручки открывания капота…

…и располагаем ручку с основанием внутри панели приборов.

Крестообразной отверткой отворачиваем два винта крепления вещевого ящика к панели приборов…

Поддев отверткой пистон, снимаем облицовку правой боковины кузова.

Нажимаем на фиксатор колодки жгута проводов панели приборов…

…и отсоединяем колодку жгута проводов от разъема электродвигателя вентилятора отопителя.

Отсоединяем колодку жгута проводов от дополнительного резистора вентилятора отопителя (место соединения колодки на фото не видно).

Нажав на фиксатор колодки, отсоединяем колодку жгута проводов панели приборов от колодки жгута проводов, расположенной под правой облицовкой боковины кузова. Снимаем блок управления отоплением, вентиляцией и кондиционирования воздуха (см. Снятие блока управления отоплением, вентиляцией и кондиционирования воздуха). Головкой «на 7» с удлинителем или крестообразной отверткой отворачиваем семь саморезов крепления панели приборов к корпусу отопителя…

…два самореза с правой стороны…

…два самореза — через нишу под вещевой ящик…

…и три самореза — через нишу в центральной части панели приборов.

Головкой «на 10» с удлинителем отворачиваем болт и две гайки левого кронштейна крепления панели приборов к полу…

…и снимаем кронштейн.

Головкой «на 10» с удлинителем отворачиваем две гайки правого кронштейна крепления панели приборов к полу…

…и снимаем со шпилек панели три провода «массы».

Головкой «на 10» с удлинителем отворачиваем болт крепления правого кронштейна к полу и снимаем кронштейн.

Снимаем уплотнитель левой передней двери в зоне обивки левой передней стойки…

…и, преодолевая сопротивление пистонов, снимаем обивку. Аналогично снимаем обивку правой передней стойки.

Повернув запорную скобу колодки жгута проводов панели приборов…

…отсоединяем колодку от блока управления подушкой безопасности.

С левой стороны панели приборов головкой «на 12» с удлинителем отворачиваем три болта нижнего крепления панели к кузову…

…и головкой «на 8» — болт верхнего крепления. Аналогично отворачиваем болты крепления панели приборов с правой стороны…

…и снимаем панель приборов.

Устанавливаем панель приборов в обратной последовательности.

Панель приборов (вид спереди)

Точки крепления панели приборов (вид с обратной стороны)

Передняя панель на автомобиле еще называется торпедой. На всех марках автомобилей имеются панели, которые изготавливают из пластика. Автомобили Ланос, Сенс и ЗАЗ Шанс, оснащаются передними панелями одинаковой конструкции, поэтому и процесс их снятия выполняется по аналогичному принципу. Если возникла необходимость снять торпеду Ланос, то сделать это можно по нижеизложенной инструкции.

Меняем лампы на светодиоды

Светодиоды потребляют куда меньше энергии, чем классические лампы. В условиях работы нашего генератора, этот фактор может быть решающим в определенные моменты. Например, тогда, когда подключены противотуманки, сыплет снег и напряжение бортовой сети падает. Было бы отлично, чтобы никто этого не прочувствовал.

И все же, есть два варианта для смены подсветки на Ланосе. Первый — светодиоды типа Т10. Диоды меньшего номинала категорически не рекомендуется использовать. По той причине, что они не освещают заданную площадь. Второй вариант — использование светодиодной ленты, но и здесь есть некоторые нюансы.

Используя маломощные светодиоды, мы обрекаем себя на созерцание темной зоны между спидометром и тахометром (в Ланосе). Чтобы этого избежать, не следует покупать светодиоды недорогой серии Т5 5SMD. Да, они стоят недорого, однако работают так же, как и стоят. При этом желательно помнить, что в Ланосах разных лет выпуска лампы подсветки приборной панели будут располагаться по-разному.

Чтобы избежать появления темной зоны между тахометром и спидометром, не стоит использовать менее дорогие диоды типа Т5. Отличить их от диодов Т10 просто — они меньше по диаметру и менее эффективны по освещению. Кроме этого, желательно подбирать диоды по цвету. Оптимальный цвет, по мнению большинства пользователей — зеленый.

Яркий белый цвет диодов может слепить в темное время суток, а красный или розовый светит слишком слабо. А как же стрелки? Для стрелок есть особый подход. Стрелка на приборной панели представляет собой проводник светового луча. Если это понимать, то стрелку можно запросто приспособить к своим потребностям. Световодные приборы отталкиваются исключительно от отражения света.

Стрелка (тахометра или спидометра) работает по такому же принципу

Важно понимать, что световой луч должен быть ограничен неотражаемой поверхностью, а ей может послужить обычный черный лак для ногтей. Скорее всего, у вашей жены такой есть в наличии

Достаточно закрасить активную зону доступа к лучу, как свет от диода отобьется от неотражаемого черного лака и поступит только на стрелку тахометра или спидометра.
