Замена ксеноновых ford focus 3 (дорест.) с заменой стекол фар

Как разобрать фару на Ford Focus 2 рестайл

Нередко владельцы рестайловых версий FF2 сталкиваются с выходом из строя лампочек дальнего и ближнего освещения в холодную погоду. Это происходит в результате перегрузки электросети автомобиля, когда одновременно функционирует обогрев салона, сидений и стекол, работает освещение и противотуманки.

Решением проблемы становится замена изделий на базовые лампочки первой версии FF2. Данные действия можно произвести своими силами, не посещая станцию техобслуживания, ведь работа вполне простая, и справиться с ней может даже начинающий автовладелец. Так вы сэкономите деньги и время на поездку в сервис.

Если на вашем Focus не горят фары, может потребоваться разборка элементов. Демонтаж плафона, его отделение от рефлектора и корпуса является крайней мерой. К этим действиям прибегают, когда требуется очистить рефлектор от пыли и грязи, удалить грязь с плафона или модернизировать архитектуру детали путем монтажа оптики с линзами.

Если не горит правая фара или левая, разборку можно осуществить с помощью нагревания герметика под плафоном. Также можно просто срезать герметик граверной фрезой по кругу. Нагрев надежнее всего выполнять посредством строительного фена, выбрав температурный режим в 250-350 градусов.

Все работы лучше всего осуществлять вдвоем – пока один человек нагревает герметик, второй с помощью ножа или скальпеля вырезает разогретую смазку по периметру, вытаскивая плафон из корпуса. Выполняя действия с фарой, потребуется тщательная продувка корпуса от герметика и стружки, очистка стыков от старой смазки. Далее стыки плафона и корпуса обезжириваются, а фара склеивается с помощью качественного герметика, выдерживающего высокие температуры.

Затем нужно отложить изделие на сутки. Во время сушки стоит воспользоваться струбциной, чтобы плафон как можно крепче склеился с корпусом. Когда герметик засохнет, остатки по краям нужно удалить ножом.

Инструкция по снятию фары Форд Фокус-2

Предварительно следует подготовить новую фару (если вы по каким-то причинам желаете полностью заменить старую), ключ на 25 и шлицевую отвертку.

Всю процедуру можно разделить на несколько этапов:

  • подготовительный. Здесь следует не только разложить необходимый инструмент, но и отключить питание. Для этого осуществляем съем клеммы «-» с аккумулятора;
  • демонтируем фару. Необходимо открутить все крепежные элементы и слегка вытащить фару из штатного гнезда. С автомобилем блок фар будет соединять теперь только кабель цепи электропитания, который крепится на специальной пластиковой защелке-клемме непосредственно к питающему разъему фары. Отсоединяем клеммник цепи, нажав на пластиковую стопорную защелку. Аккуратно извлекаем отсоединенную фару;
  • завершающая стадия. После проведения всех необходимых манипуляций с фарой (или при полной ее замене) следует собрать электрическую цепь и установить фару обратно в штатное гнездо. Для этого проделываем процедуру в обратном порядке – установка клеммника на фару, ставим изделие на свое место, закручиваем весь необходимый крепеж и проверяем надежность крепления, возвращаем «минусовую» клемму аккумулятора на место. Включаем фару и наслаждаемся новой яркой осветительной оптикой.

Ниже приведены фото, на которых наглядно видно как снять переднюю фару. Изображение может немного отличаться от действительности, но весь порядок работ представлен корректно, так что различие не принципиально.

Что необходимо для проведения работ

Для быстрейшего и качественного проведения работ в отношении замены лампочки нужно предварительно подготовить инструменты и запчасти, которые будут использованы впоследствии:

  • лампы. Выбрать и купить 2 лампочки согласно описанным рекомендациям;
  • шестигранник или звездочка на 6 мм. Инструмент потребуется для отсоединения фары. В машинах ФФ3 может использоваться один из видов крепления. Перед откручиванием следует проверить, что инструмент плотно становится в паз и не приведёт к разрушению креплений;
  • минусовая отвёртка. Подойдёт с длинным жалом и достаточно тонкой насадкой. Она пригодится для открепления пазов фиксаторов, которые находятся снизу. Отвёртка поможет отсоединить колодку проводов;
  • перчатки. Обязательно нужно использовать защитные перчатки, так как острые грани деталей сильно царапают руки.

Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Фиксатор лампы ближнего света «Форд Фокус 3» довольно стандартный, чтобы произвести замены, нужно следовать такому алгоритму:

  1. Откинуть передний капот и установить его на держатели.
  2. От АКБ отсоединяется клемма.
  3. Фара фиксируется с помощью 2 винтов, которые могут откручиваться с помощью насадки «звёздочка», шестигранника или отвёртки на «минус».
  4. Корпус блока нужно плавным и аккуратным движением подать к себе, постепенно изымая оптику снизу.
  5. От платы отсоединяется клемма питания. Теперь рекомендуется отнести фару в подходящее помещение и поменять любой световой индикатор.
  6. С обратной стороны блока нужно отсоединить крышку, она изготовлена из резины и находится сразу за креплением ближнего света.
  7. Появившийся лючок позволяет изъять лампу вместе с патроном из паза внутри отражателя. Для извлечения нужно надавить на зажимы и немного покрутить патрон, затем тянуть для извлечения из направляющих.
  8. Лампа вытягивается из патрона.
  9. Теперь проводится монтаж новой лампочки и сборка блока. Чтобы упростить процедуру, можно установить 1 лампу в паз на отражателе и установить в патрон до слышимого щелчка.

Как Снять Противотуманку На Форд Фокус 3

Как снять противотуманки на Ford Focus | Пособие автомобилиста

В нынешней публикации пойдет речь о самостоятельной подмене противотуманной фары на Форд Фокус 4-ого поколения. Для снятия фары из инструментов необходимо только отвертка с наконечником торкс и, это новенькая ПТФ. В моем случае была куплена запчасть производителя Hi-Drive, ее каталожный номер FL-732.

Чтоб добраться до крепления ПТФ Форд Фокус и без особых усилий ее демонтировать нужно поначалу снять фару головного света. Она крепится 2-мя шурупами торкс, открутив которые конечно снять корпус фары и отложить ее в сторону.

Спустя время рукою находим понизу патрон противотуманные фары, проворачиваем ее на 90 градусов и вынимаем его совместно лампой.

Сейчас откручиваем шурупы фронтального крепления подкрыльника, незначительно отгибаем его, чтоб пролезла рука, после этого вынимаем корпус противотуманные фары, она крепится пружинными защелками, на ее место устанавливаем новейшую.

Похожие публикации:

Замена ПТФ на Форд Фокус 3 от А до Я

Хороший денек! У меня вопрос что, какова процедура смены противотуманных фар на Форд Фокус 3 (разбило камнем из-под колес), необходимо снимать фару либо они изменяются как-то по другому? (Андрей)

Хороший денек, Андрей. По готовности из строя 1-го из противотуманных фонарей нравятся женщинам, следует произвести смену элемента. Ниже будем вести разговор о том, как это делается.

Как заменить ПТФ на ФФ3

Так что заблаговременно приобретите набор противотуманок, в персональном компьютере необходимы также особые окантовки, если их нет — докупите. Новые ПТФ идут в комплекте с блоком управления, который обязан установлен в салоне, однако потому что у вас он уже стоит, то блок для вас не пригодится. Потому можно без проблем поехать на всякую разборку тс и испытать приобрести недостающий фонарь там. То, подготовив что остается сделать нашему клиенту, что для вас будет нужно, приступайте к подмене.

1. Произведите демонтаж разбитой ПТФ 5. Демонтируйте фару для доступа к гнезду ПТФ 3. Установите новейшую «противотуманку»

  1. Сначала откройте капот авто. Разбитый ПТФ нужно демонтировать, убрав что остается сделать нашему клиенту стекла, делайте это аккуратненько. Также будет нужно демонтировать и саму фару. Используйте гаечные ключи если вы поставили цель вывернуть винты, которые укрепляют фару. Отложите ее в сторону.
  2. После чего нужно произвести установка новых (либо новейшей) противотуманных фонарей. Сначала вы попробуете установить ПТФ через подкапотное место, но спешим вас предупредить что же на самом деле, что у вас этого не выйдет. Чтоб установить «противотуманки», придется снимать защиту картера мотора. Сделав это, вы легко установите ПТФ на место назначения старенькых либо старенькой.
  3. Когда установка завершена, необходимо также установить декоративное кольцо. Из салона проверяется работоспособность частей. Происходит такое, что блок управления откажется принимать новейшую ПТФ, тогда для вас придется поменять и вторую, после этого устанавливать новый блок в салоне автомобиля.
  4. Если что остается сделать нашему клиенту в порядке, то остались только детали. Для вас будет нужно обновить ПО для компьютера бортовика, это в этом случае, если фары не будут врубаться. Очевидно, эту функцию конечно испытать произвести без помощи других, увы мы все-же порекомендуем для вас обратиться за помощью к спецам. Это бывают мастера на 100 по другому у представителя фирмы. Лучше, чтоб они специализировались на диагностике и обслуживании машин Форд.
  5. После такого факта вся сборка происходит в оборотном порядке, фары инсталлируются на место назначения. Как теперь мы понимаем никаких препятствий здесь процессе нет.

Снятие блок-фары, замена ламп

Замену ламп можно производить только на снятых блок-фарах. Для снятия блок-фары открываем капот.

Ключом Torx T-30 или шлицевой отверткой отворачиваем саморез крепления блок-фары к верхней поперечине моторного отсека.

Снизу блок-фара крепится к поперечине моторного отсека двумя пластмассовыми фиксаторами — для наглядности они показаны на снятой блок-фаре

Отводим блок-фару от кузова для удобства отсоединения колодки проводов.

Нажимаем на фиксатор колодки проводов.

Отсоединяем колодку проводов от разъема жгута блок фары.

Для замены лампы указателя поворота поворачиваем защитную крышку против часовой стрелки до упора и снимаем ее.

Вынимаем патрон вместе с лампой.

Поворачиваем лампу по часовой стрелке и извлекаем из патрона. В указателях поворота в блок-фарах применяются лампы PY21W оранжевого цвета мощностью 21 Вт. Выступы на цоколе такой лампы не симметричны и входят в пазы патрона только в одном положении.

Для замены лампы ближнего света снимаем защитную крышку.

Нажимаем на фиксатор колодки проводов и снимаем колодку.

Вынимаем лампу ближнего света, удерживая ее за контакты. В блок-фарах установлены галогеновые лампы ближнего света Н7 мощностью 55 Вт. При их установке не касайтесь пальцами колб, так как следы от пальцев могут вызвать местные потемнения стекла. Если вы случайно коснулись колбы лампы, протрите ее чистой тканью, смоченной в спирте или жидкости для мытья стекол, а затем насухо вытрите чистой салфеткой.

Для замены лампы дальнего света снимаем защитную крышку.

Нажимаем на фиксатор колодки проводов.

Снимаем колодку и отводим ее в сторону.

Вынимаем лампу дальнего света, удерживая ее за контакты. В блок-фарах установлены галогеновые лампы дальнего света Н1 мощностью 55 Вт.

Для замены лампы габаритного света снимаем защитную крышку.

Ухватившись за язычок патрона лампы, поворачиваем его против часовой стрелки.

Извлекаем патрон из гнезда корпуса блок-фары.

Вынимаем лампу непосредственно за ее колбу из контактных зажимов патрона. Лампа габаритного света имеет обозначение W5W и мощность 5 Вт. Устанавливаем новую лампу габаритного света в обратной последовательности.

Рекомендации по замене ламп на автомобиле «Форд Фокус 3»

В процессе замены любой лампы, даже габарит, нужно следовать простым правилам и инструкции:

Заменить лампочку ближнего света на «Фокусе 3», не представит для вас сложности

замену ламп нужно проводить одновременно на обеих фарах, независимо от того сколько лампочек сгорело; Это позволит нивелировать разницу в освещенности разных сторон автомобиля. Управление становится более качественным и безопасным;
во время выполнения работ с галогенными лампами не допускается касание незащищёнными руками к корпусу. В противном случае появится жировое выделение, оно отпечатается на стекле. Из-за особых свойств жира, сразу после включения лампочка перегорит;
в процессе демонтажа следует соблюдать максимальную внимательность, можно фотографировать каждый этап

Обращать внимание необходимо на ось фиксации лампочки в отражателе, сторону расположения защёлок патрона, наличие зазора у лампы по отношению к кузову и т. д.;
демонтаж, так же, как и монтаж, не должен выполняться с помощью прикладывания больших усилий

В автомобиле всё устроено таким образом, что крепления довольно хрупкие (пластиковые), их легко деформировать, нарушить целостность резьбы или разрушить;
перед установкой фары в сборе после процесса замены, нужно изначально ввести низ в специальные пазы, которые находятся со стороны крыла авто. С помощью лёгкого движения блок без труда станет в пазы с внешней стороны. Только после ввода в фиксаторы нужно закручивать винты;
по завершении работ по смене ламп можно подсоединять аккумулятор и проверять, всё ли получилось. Если соединения установлены правильно, а свет все равно не поступает, причина может крыться в сбоях компьютера. Придётся сбросить ошибку.

Возможные проблемы и пути их решения

Из неисправностей освещения автомобилей Форд Фокус 2 наиболее часто встречается проблема, что не горит ближний свет. Так получается потому, что он загорается чаще и не только в ночное время. Требование ездить днем с включенным ближним светом или дневными ходовыми огнями приводит к тому, что лампы работают в перегруженном режиме и быстро перегорают. Неисправность устраняется путем замены перегоревших элементов.

Не следует заменять только сгоревший прибор. Вторая лампа работает столько же, следовательно, придет в негодность в ближайшее время. К тому же, в процессе работы меняется спектральный состав излучения, поэтому даже источники света одной марки будут светить по-разному.

Часто случается, что после замены фара все равно не работает. Причину нужно искать в блоке предохранителей. При перегорании спирали нити накаливания могут происходить броски тока, способные пережечь предохранитель. Если не горели обе лампы, причина кроется в общем предохранителе, а если только одна, то проверке подлежит предохранитель в цепи неисправного прибора.

При установке новых элементов запрещается использовать самодельные вставки или устройства большего номинала. Это может вызвать оплавление и возгорание электропроводки. Если установленный предохранитель опять сгорел, нужно искать причину, а не снижать чувствительность токовой защиты.

Ремонт адаптивной фары Фокуса 3 рестайл

Всем давно стала известна проблема с адаптивными фарами Фокуса 3 2015+. Практически сразу после покупки, при пробеге 3000-4000 км на моём автомобиле правая фара перестала возвращаться в исходное положение после правого поворота. Она уходила в безопасный режим, поворачиваясь направо и опускаясь вниз. Начались споры с дилером, которые не предвещали ничего хорошего. Компьютерная диагностика не выявляла никаких ошибок. Пришлось снять несколько кинчиков, которые были отправлены в представительство Ford и там одобрили гарантийную замену фары, после чего она была заменена.

Сейчас, при пробеге ещё примерно 50 тысяч километров, начали проявляться те же симптомы, а так как гарантия уже давно закончилась, я решил отремонтировать фару сам. Не буду объяснять, как снимается фара. Там всё элементарно. Далее снимаем резиновую заглушку расположенную за ксеноновой лампой и видим, что ничено нам не доступно (Фото 1).


Фото 1. Расположение ксеноновой лампы в адаптивной фаре Фокуса 3 рестайл

Для дальнейшего выполнения работ нам понадобится снять лампу. Вокруг лампы расположено чёрное пластиковое кольцо, которое нужно провернуть по часовой стрелке. Крутится очень тяжело (Фото 2 и 3). На третьей фотографии изображена лампа с обратной стороны, чтобы легче было понять, что крутить.


Фото 2. Снимаем ксеноновую лампу в адаптивной фаре Фокуса 3 рестайл


Фото 3. Ксеноновая лампа в адаптивной фаре Фокуса 3 рестайл

Далее, отсоединяем разъём с тремя проводами, стараясь особо не тянуть за провода. Именно в районе этого разъёма они и отваливаются. Если в руках останутся несколько проводов, то потом понять где какой можно будет только с помощью тестера. Они все одинакового цвета (Фото 4 и 5).


Фото 4. Управляющий разъем линзы в адаптивной фаре Фокуса 3 рестайл


Фото 5. Управляющий разъем линзы в адаптивной фаре Фокуса 3 рестайл

Далее, аккуратно снимаем фиксирующую скобу с нужного нам разъёма (Фото 6).


Фото 6. Фиксатор управляющего разъема линзы в адаптивной фаре Фокуса 3 рестайл

После этого, аккуратно отгибая стопоры, вынимаем по очереди оторванные пины и припаиваем к ним провода (Фото 7 и 8). Собираем всё в обратной последовательности.


Фото 7. Фиксатор пина разъема линзы в адаптивной фаре Фокуса 3 рестайл


Фото 8. Детали разъема линзы в адаптивной фаре Фокуса 3 рестайл

Рекомендации по замене ламп на автомобиле «Форд Фокус 3»

В процессе замены любой лампы, даже габарит, нужно следовать простым правилам и инструкции:

Заменить лампочку ближнего света на «Фокусе 3», не представит для вас сложности

замену ламп нужно проводить одновременно на обеих фарах, независимо от того сколько лампочек сгорело; Это позволит нивелировать разницу в освещенности разных сторон автомобиля. Управление становится более качественным и безопасным;
во время выполнения работ с галогенными лампами не допускается касание незащищёнными руками к корпусу. В противном случае появится жировое выделение, оно отпечатается на стекле. Из-за особых свойств жира, сразу после включения лампочка перегорит;
в процессе демонтажа следует соблюдать максимальную внимательность, можно фотографировать каждый этап

Обращать внимание необходимо на ось фиксации лампочки в отражателе, сторону расположения защёлок патрона, наличие зазора у лампы по отношению к кузову и т. д.;
демонтаж, так же, как и монтаж, не должен выполняться с помощью прикладывания больших усилий

В автомобиле всё устроено таким образом, что крепления довольно хрупкие (пластиковые), их легко деформировать, нарушить целостность резьбы или разрушить;
перед установкой фары в сборе после процесса замены, нужно изначально ввести низ в специальные пазы, которые находятся со стороны крыла авто. С помощью лёгкого движения блок без труда станет в пазы с внешней стороны. Только после ввода в фиксаторы нужно закручивать винты;
по завершении работ по смене ламп можно подсоединять аккумулятор и проверять, всё ли получилось. Если соединения установлены правильно, а свет все равно не поступает, причина может крыться в сбоях компьютера. Придётся сбросить ошибку.

Это интересно: Какое масло лить в коробку в форд фокус 2 — изучаем по пунктам

Как выбрать лампу

Чтобы выбрать подходящую деталь, можно воспользоваться следующими способами:

Самым верным и безопасным решением станет подбор лампы по снятому образцу. В некоторых каталогах допущены ошибки, а продавцы могут не опознать комплектацию автомобиля и предложить галогеновую лампу вместо ксеноновой.

Выбирая лампочку ближнего света для Форд Фокус 3, можно доверять следующим производителям:

  • Osram;
  • Koito;
  • MTF;
  • Philips;
  • Narva;
  • Bosch;
  • IPF.

Для увеличения яркости и дальности пучка света следует подбирать варианты с приставкой Night Breaker, X-treme Vision, Ultra. К деталям с повышенной температурой света в 4300 К относятся серии ламп с приставками Diamond Vision, Whitebeam, Night Breaker. Лампочки с увеличенным сроком эксплуатации обозначаются как Long Life.

При покупке световых элементов не стоит экономить на производителе. Неизвестные фирмы зачастую не проводят должных проверок при изготовлении и не могут обеспечить оптимальные параметры пучка света и яркости.

Повышенная мощность питания оказывает негативное воздействие на проводку Фокуса и может оплавить внутренние элементы фары. В ближнем модуле используется строго 55 Вт для галогена и 35 Вт для ксенона.

Возможные проблемы и пути их решения

Из неисправностей освещения автомобилей Форд Фокус 2 наиболее часто встречается проблема, что не горит ближний свет. Так получается потому, что он загорается чаще и не только в ночное время. Требование ездить днем с включенным ближним светом или дневными ходовыми огнями приводит к тому, что лампы работают в перегруженном режиме и быстро перегорают. Неисправность устраняется путем замены перегоревших элементов.

Не следует заменять только сгоревший прибор. Вторая лампа работает столько же, следовательно, придет в негодность в ближайшее время. К тому же, в процессе работы меняется спектральный состав излучения, поэтому даже источники света одной марки будут светить по-разному.

Часто случается, что после замены фара все равно не работает. Причину нужно искать в блоке предохранителей. При перегорании спирали нити накаливания могут происходить броски тока, способные пережечь предохранитель. Если не горели обе лампы, причина кроется в общем предохранителе, а если только одна, то проверке подлежит предохранитель в цепи неисправного прибора.

При установке новых элементов запрещается использовать самодельные вставки или устройства большего номинала. Это может вызвать оплавление и возгорание электропроводки. Если установленный предохранитель опять сгорел, нужно искать причину, а не снижать чувствительность токовой защиты.

Замена лампы ближнего света на Форд Фокус 3

Здравствуйте. Покажем процесс замены лампы ближнего света на Форд Фокус 3.

На Фокус 3 для замены ламп нужно снимать фару. Не пугайтесь, это очень простая операция, ниже все расписано по шагам.

Пошаговая инструкция

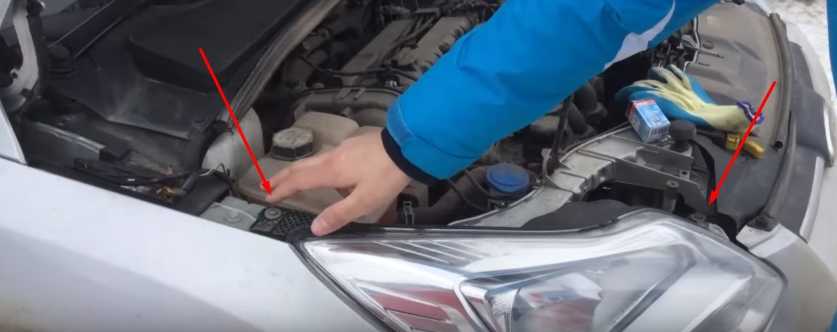

1. Откручиваем два винта крепежа фары под Torx T30. Если такого нет, можно воспользоваться плоской отверткой.

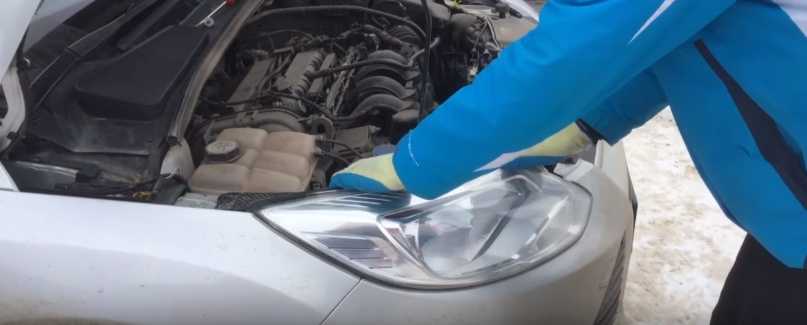

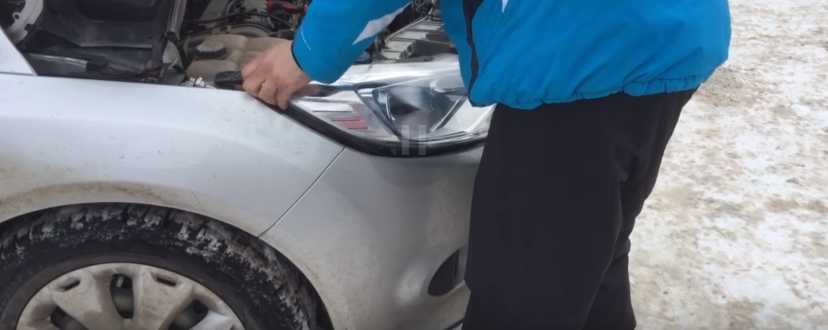

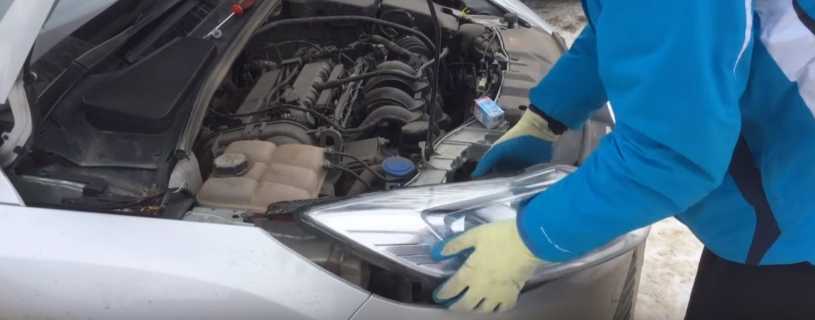

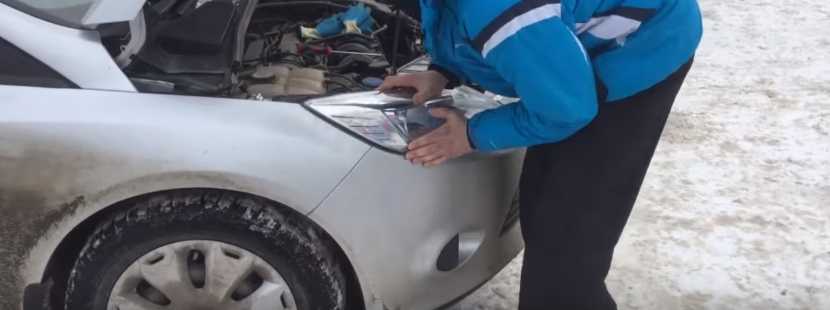

2. Немного шевеля фару вынимаем ее на себя.

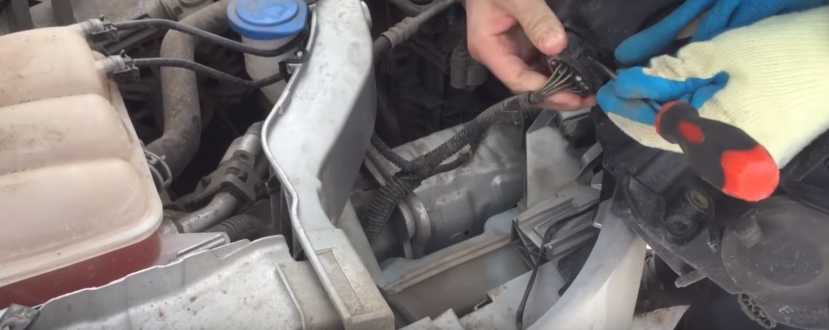

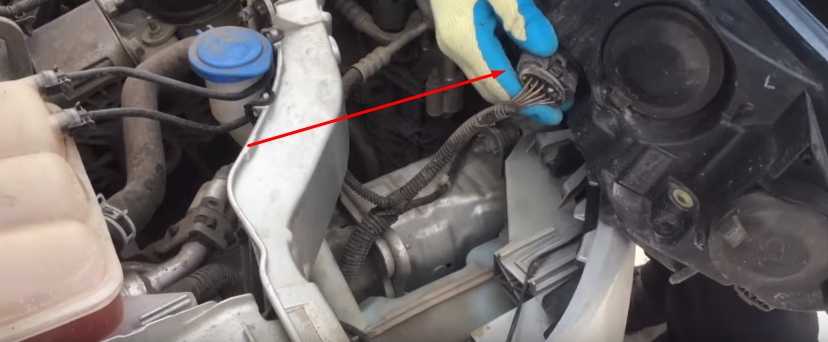

3. Отключаем разъем питания лампочек фары.

Нажимаем на фиксатор разъема и тянем.

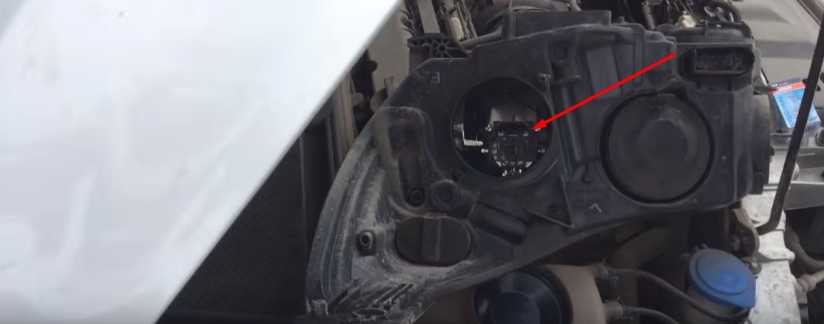

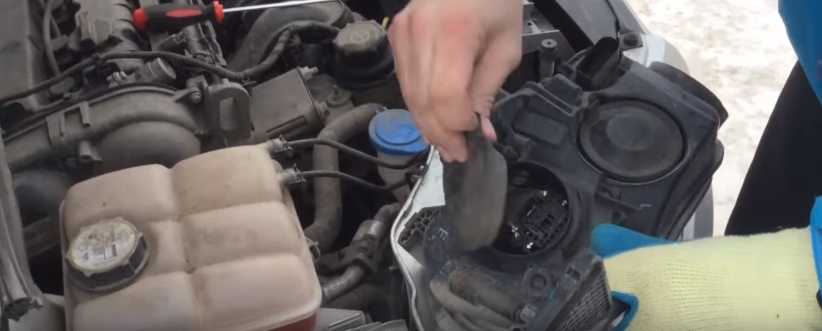

4. Разворачиваем фару и снимаем резиновый пыльник напротив лампы ближнего света.

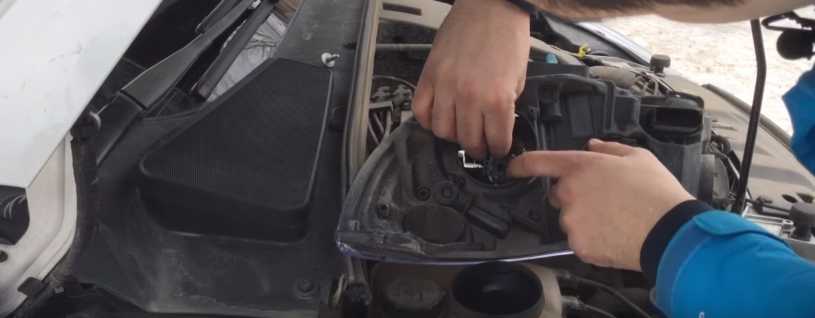

5. Нажимаем на фиксатор и легкими движениями в стороны снимаем разъем с лампы.

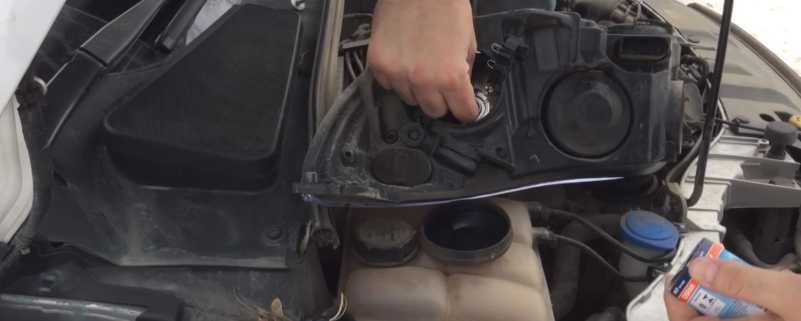

6. Вынимаем лампу из места посадки.

7. Распаковываем новую лампу и устанавливаем на место. Лампа становиться только в одном положении, при демонтаже лампы все поймете.

8. Одеваем разъем на лампу. Вы услышите характерный щелчок.

9. Одеваем резиновый пыльник.

10. Подносим фару к автомобилю и защелкиваем разъем питания.

11. Заводим фару на место посадки и закрепляем ее двумя винтами.

Как снять фару у Форд Фокус-2

Разбираем фару на Форд Фокус 4 рестайлинг

Переделанный Форд Фокус 3.5 вышел в нашем языке в 2008 году и выпускался вплоть в преддверии автомобилей третьего поколения в 2011-м. 1-ое, что очевидно отличало переделанный Фокус второго поколения от дорестайла, это фары головного света. Фактически, внутренность фар осталась прежней, поменялась только форма и архитектура. Сейчас разберёмся о том, как снять и разобрать переднюю фару

переделанного ФордФокус 2.7.

Инструкция — снимаем фару на Форд Фокус

Итак, блок-фару на второй версии Форд фикус можно следующим способом.

Обесточьте автомобиль и снимите минусовую клемму с АКБ.

Заранее подготовьте ключ типа «Торкс» с размерностью на «25» и отвертку с плоским наконечником. Возможно, внешний вид вашей фары может несколько отличаться от приведенных на рисунке, но и в этом случае процедура демонтажа блок-фары будет абсолютно идентичной.

Нажмите на фиксирующую защелку, расстыкуйте штекер, соединяющий электроцепь блок-фары. и полностью вытащите корпус фары.

После проведения необходимых ремонтных или рестайлинговых работ проведите сборку конструкции в обратном порядке.

Тюнинг фар Форд Фокус 2

Для того чтобы оптика вашего Форд Фокус-2 была всегда в исправном состоянии, не следует обращаться на СТО, а можно осуществить съем фары и замену перегоревших ламп самостоятельно.

Кроме того, что надежное и яркое освещение предписывается по нормам ПДД, есть ряд ситуаций, предусмотренных законодательством о включении осветительной оптики автомобиля в дневное время при движении на дорогах определенных категорий. Не стоит забывать и о безопасном передвижении на дорогах в темное время суток или в условиях пониженной видимости (дождь, песчаная буря, туман).

Замена заднего фонаря Ford Focus 3

ПРИМЕЧАНИЕ Операции по снятию и установке показаны на левом фонаре. Правый фонарь снимают и устанавливают аналогично.

Вам потребуется отвертка с плоским лезвием. На автомобиле с кузовом типа хэтчбек выполните следующие операции. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

В багажном отделении со стороны снимаемого фонаря снимите крышку в боковой облицовке багажного отделения.

3. Отверните две гайки-барашки крепления заднего фонаря к кузову автомобиля.

4. Потяните назад и, преодолевая усилие фиксаторов, отсоедините фонарь от кузова, отведите фонарь на длину присоединенного жгута проводов.

5. Сожмите фиксатор колодки.

6. . и разъедините колодки жгута проводов заднего фонаря.

7. Снимите задний фонарь с автомобиля. 8. Установите фонарь и все детали в порядке, обратном снятию. На автомобилях с кузовом типа седан для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

ПРИМЕЧАНИЕ

На автомобилях Ford Focus III с типом кузова седан и универсал задний фонарь разделен на две секции.

2. Отверните две гайки-барашки крепления секции фонаря к кузову автомобиля. 3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов. 4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле.

Что необходимо для проведения работ

Для быстрейшего и качественного проведения работ в отношении замены лампочки нужно предварительно подготовить инструменты и запчасти, которые будут использованы впоследствии:

  • лампы. Выбрать и купить 2 лампочки согласно описанным рекомендациям;
  • шестигранник или звездочка на 6 мм. Инструмент потребуется для отсоединения фары. В машинах ФФ3 может использоваться один из видов крепления. Перед откручиванием следует проверить, что инструмент плотно становится в паз и не приведёт к разрушению креплений;
  • минусовая отвёртка. Подойдёт с длинным жалом и достаточно тонкой насадкой. Она пригодится для открепления пазов фиксаторов, которые находятся снизу. Отвёртка поможет отсоединить колодку проводов;
  • перчатки. Обязательно нужно использовать защитные перчатки, так как острые грани деталей сильно царапают руки.

Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Фиксатор лампы ближнего света «Форд Фокус 3» довольно стандартный, чтобы произвести замены, нужно следовать такому алгоритму:

  1. Откинуть передний капот и установить его на держатели.
  2. От АКБ отсоединяется клемма.
  3. Фара фиксируется с помощью 2 винтов, которые могут откручиваться с помощью насадки «звёздочка», шестигранника или отвёртки на «минус».
  4. Корпус блока нужно плавным и аккуратным движением подать к себе, постепенно изымая оптику снизу.
  5. От платы отсоединяется клемма питания. Теперь рекомендуется отнести фару в подходящее помещение и поменять любой световой индикатор.
  6. С обратной стороны блока нужно отсоединить крышку, она изготовлена из резины и находится сразу за креплением ближнего света.
  7. Появившийся лючок позволяет изъять лампу вместе с патроном из паза внутри отражателя. Для извлечения нужно надавить на зажимы и немного покрутить патрон, затем тянуть для извлечения из направляющих.
  8. Лампа вытягивается из патрона.
  9. Теперь проводится монтаж новой лампочки и сборка блока. Чтобы упростить процедуру, можно установить 1 лампу в паз на отражателе и установить в патрон до слышимого щелчка.

Как снять фару у Форд Фокус-2

Разбираем фару на Форд Фокус 4 рестайлинг

Переделанный Форд Фокус 3.5 вышел в нашем языке в 2008 году и выпускался вплоть в преддверии автомобилей третьего поколения в 2011-м. 1-ое, что очевидно отличало переделанный Фокус второго поколения от дорестайла, это фары головного света. Фактически, внутренность фар осталась прежней, поменялась только форма и архитектура. Сейчас разберёмся о том, как снять и разобрать переднюю фару

переделанного ФордФокус 2.7.

Инструкция — снимаем фару на Форд Фокус

Итак, блок-фару на второй версии Форд фикус можно следующим способом.

Обесточьте автомобиль и снимите минусовую клемму с АКБ.

Заранее подготовьте ключ типа «Торкс» с размерностью на «25» и отвертку с плоским наконечником. Возможно, внешний вид вашей фары может несколько отличаться от приведенных на рисунке, но и в этом случае процедура демонтажа блок-фары будет абсолютно идентичной.

Нажмите на фиксирующую защелку, расстыкуйте штекер, соединяющий электроцепь блок-фары. и полностью вытащите корпус фары.

После проведения необходимых ремонтных или рестайлинговых работ проведите сборку конструкции в обратном порядке.

Тюнинг фар Форд Фокус 2

Для того чтобы оптика вашего Форд Фокус-2 была всегда в исправном состоянии, не следует обращаться на СТО, а можно осуществить съем фары и замену перегоревших ламп самостоятельно.

Кроме того, что надежное и яркое освещение предписывается по нормам ПДД, есть ряд ситуаций, предусмотренных законодательством о включении осветительной оптики автомобиля в дневное время при движении на дорогах определенных категорий. Не стоит забывать и о безопасном передвижении на дорогах в темное время суток или в условиях пониженной видимости (дождь, песчаная буря, туман).

Снимаем фару головного света на Форд Фокус 2

По-другому заменить лампы и не получится, а если и получится, то удовольствия от работы мы не получим. Поэтому берём длинную тонкую отвёртку с плоским шлицом, биту Torx T-30, надеваем х/б перчатки почище и закатываем рукава:

  1. Битой Торкс Т-30 откручиваем главный саморез крепления фары. Он находится примерно по центру корпуса фары и закручен в поперечину моторного отсека.

Откручиваем саморез крепления.

Отжимаем фиксаторы крепления.

Замена ламп

Когда фара у нас в руках, можно заниматься заменой ламп. Штатные лампы, которые установлены с завода, имеют такие параметры и индексы:

  • жёлтая лампочка указателей поворотов PY21W, её мощность 21 Вт;
  • лампа ближнего света с цоколем Н7 имеет мощность 55 вт;
  • Н1 и мощность 55 Вт — это параметры лампы дальнего света;
  • в габаритных огнях светит 5-ваттная лампа W5W.

Лампа указателя поворотов меняется после демонтажа заглушки, которую проворачиваем против часовой стрелки и снимаем. Лампа вынимается вместе с патроном, после чего лампа проворачивается и вынимается. Замену ламп ближнего света начинаем с демонтажа резиновой крышки на корпусе фары, потом нажимаем на язычок фиксатора и снимаем контактную колодку. Держим лампу за контакты и вынимаем из корпуса фары. Так же снимается лампа дальнего света. Патрон с лампой габаритов вынимается, если провернуть его против часовой стрелки.

Разбираем фару в кузове рестайлинг

Так она разбирается.

Снятие плафона лампы, отделение его от корпуса и рефлектора — крайняя мера, но иногда бывает необходимость и в этом. К примеру, для очистки рефлектора от грязи или матового осадка, для очистки плафона фары, для модернизации архитектуры фары (установки линзованной оптики). Чтобы разобрать фару, можно пойти двумя путями — либо нагревать герметик, на который посажен плафон, либо срезать герметик по периметру фрезой от гравёра.

Работать легче вдвоём — один прогревает шов, второй скальпелем или острым ножом подрезает тёплый герметик по периметру, оттягивая плафон от корпуса. После работы с фарой её следует тщательно продуть от стружки и остатков герметика, очистить место стыка от старого герметика, обезжирить стык плафона и корпуса и склеить фару, используя любой высокотемпературный герметик.

Бардачок (4M51A06044AEW)

На форуме люди тоже спрашивали о замене ламп габаритов, и в ответе там был лишь небольшой, не очень понятный текст. Начинаем с решетки, на ней две группы клипс, 4 верхние 2 сверху, 2 по бокам и 3 нижние 2 по бокам и центральная за значком субару , отвертками.

Началось все с того, что в одной фаре перегорела лампа на габаритном огне, решил поставить светодиоды, купил 2 штуки по 70р. Поэтому и решил сделать эту маленькую запись В следующий раз попробую заменить лампы в туманах на беленькие.

У меня субару очкарик-лупатая,не могу понять как заменить габаритные огни и что для этого нужно сделать,посдкажите. Последовательность замены габарита такова: Наверное это будет мой первый блог, много чего было поменяны и сделано в машине, но увы нет времени писать, работа не оставляет времени.

Лампочки ближнего и дальнего света, а также габаритных огней доступны со стороны моторного отсека. Выберите лучший автосервис по замене ламп габаритных огней на Subaru от руб. Выбирайте дешевле, провереннее, ближе! Как снять штатную магнитолу Ford Focus 3.

Форд фокус 3 руль от dooom. Ford Focus2 снятие CD. Как снять магнитолу Ford Focus. Самодиагностика магнитолы Sony у Ford.

Вдруг кому поможет) Замена салонного фильтра Форд Фокус 3 (инструкция, советы)

Где найти и как ввести код от магнитолы Форд Фокус. Как снять руль на форд фокус 2 Gid Auto.

Замена лампочек в головной фаре Ford Focus. И так чтобы снять магнитолу на данном авто понадобится тонкая плоская пластина и шоруповерт.

Снял магнитолу с фордгод назад. Демонтаж автомагнитолы Ford5 лет назад.

Форд Фокус 3 AUX2 месяца назад. Снял магнитолу с форд фокус 3.

Added by Рома Романов10 мес. Однако, Покупатель должен убедиться в том, что товары возвращаются в их оригинальных условиях.

Если детали повреждены Или утерянные, когда они возвращаются, покупатель несет ответственность за такой ущерб или потерю, и мы не отдадим Покупателю полный возврат.

Покупатель несет ответственность за стоимость доставки, чтобы вернуть товар. Мы предлагаем бесплатную замену 1 месяц. Покупатели могут запросить замену в течение 15 дней с вашего получения Продукта.

Инструкция — снимаем фару на Форд Фокус

Итак, блок-фару на второй версии Форд фикус можно следующим способом. Обесточьте автомобиль и снимите минусовую клемму с АКБ.

Заранее подготовьте ключ типа «Торкс» с размерностью на «25» и отвертку с плоским наконечником. Возможно, внешний вид вашей фары может несколько отличаться от приведенных на рисунке, но и в этом случае процедура демонтажа блок-фары будет абсолютно идентичной.

Нажмите на фиксирующую защелку, расстыкуйте штекер, соединяющий электроцепь блок-фары. и полностью вытащите корпус фары.

После проведения необходимых ремонтных или рестайлинговых работ проведите сборку конструкции в обратном порядке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена ксеноновых ford focus 3 (дорест.) с заменой стекол фар

Как разобрать фару на Ford Focus 2 рестайл

Нередко владельцы рестайловых версий FF2 сталкиваются с выходом из строя лампочек дальнего и ближнего освещения в холодную погоду. Это происходит в результате перегрузки электросети автомобиля, когда одновременно функционирует обогрев салона, сидений и стекол, работает освещение и противотуманки.

Решением проблемы становится замена изделий на базовые лампочки первой версии FF2. Данные действия можно произвести своими силами, не посещая станцию техобслуживания, ведь работа вполне простая, и справиться с ней может даже начинающий автовладелец. Так вы сэкономите деньги и время на поездку в сервис.

Если на вашем Focus не горят фары, может потребоваться разборка элементов. Демонтаж плафона, его отделение от рефлектора и корпуса является крайней мерой. К этим действиям прибегают, когда требуется очистить рефлектор от пыли и грязи, удалить грязь с плафона или модернизировать архитектуру детали путем монтажа оптики с линзами.

Если не горит правая фара или левая, разборку можно осуществить с помощью нагревания герметика под плафоном. Также можно просто срезать герметик граверной фрезой по кругу. Нагрев надежнее всего выполнять посредством строительного фена, выбрав температурный режим в 250-350 градусов.

Все работы лучше всего осуществлять вдвоем – пока один человек нагревает герметик, второй с помощью ножа или скальпеля вырезает разогретую смазку по периметру, вытаскивая плафон из корпуса. Выполняя действия с фарой, потребуется тщательная продувка корпуса от герметика и стружки, очистка стыков от старой смазки. Далее стыки плафона и корпуса обезжириваются, а фара склеивается с помощью качественного герметика, выдерживающего высокие температуры.

Затем нужно отложить изделие на сутки. Во время сушки стоит воспользоваться струбциной, чтобы плафон как можно крепче склеился с корпусом. Когда герметик засохнет, остатки по краям нужно удалить ножом.

Инструкция по снятию фары Форд Фокус-2

Предварительно следует подготовить новую фару (если вы по каким-то причинам желаете полностью заменить старую), ключ на 25 и шлицевую отвертку.

Всю процедуру можно разделить на несколько этапов:

  • подготовительный. Здесь следует не только разложить необходимый инструмент, но и отключить питание. Для этого осуществляем съем клеммы «-» с аккумулятора;
  • демонтируем фару. Необходимо открутить все крепежные элементы и слегка вытащить фару из штатного гнезда. С автомобилем блок фар будет соединять теперь только кабель цепи электропитания, который крепится на специальной пластиковой защелке-клемме непосредственно к питающему разъему фары. Отсоединяем клеммник цепи, нажав на пластиковую стопорную защелку. Аккуратно извлекаем отсоединенную фару;
  • завершающая стадия. После проведения всех необходимых манипуляций с фарой (или при полной ее замене) следует собрать электрическую цепь и установить фару обратно в штатное гнездо. Для этого проделываем процедуру в обратном порядке – установка клеммника на фару, ставим изделие на свое место, закручиваем весь необходимый крепеж и проверяем надежность крепления, возвращаем «минусовую» клемму аккумулятора на место. Включаем фару и наслаждаемся новой яркой осветительной оптикой.

Ниже приведены фото, на которых наглядно видно как снять переднюю фару. Изображение может немного отличаться от действительности, но весь порядок работ представлен корректно, так что различие не принципиально.

Что необходимо для проведения работ

Для быстрейшего и качественного проведения работ в отношении замены лампочки нужно предварительно подготовить инструменты и запчасти, которые будут использованы впоследствии:

  • лампы. Выбрать и купить 2 лампочки согласно описанным рекомендациям;
  • шестигранник или звездочка на 6 мм. Инструмент потребуется для отсоединения фары. В машинах ФФ3 может использоваться один из видов крепления. Перед откручиванием следует проверить, что инструмент плотно становится в паз и не приведёт к разрушению креплений;
  • минусовая отвёртка. Подойдёт с длинным жалом и достаточно тонкой насадкой. Она пригодится для открепления пазов фиксаторов, которые находятся снизу. Отвёртка поможет отсоединить колодку проводов;
  • перчатки. Обязательно нужно использовать защитные перчатки, так как острые грани деталей сильно царапают руки.

Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Фиксатор лампы ближнего света «Форд Фокус 3» довольно стандартный, чтобы произвести замены, нужно следовать такому алгоритму:

  1. Откинуть передний капот и установить его на держатели.
  2. От АКБ отсоединяется клемма.
  3. Фара фиксируется с помощью 2 винтов, которые могут откручиваться с помощью насадки «звёздочка», шестигранника или отвёртки на «минус».
  4. Корпус блока нужно плавным и аккуратным движением подать к себе, постепенно изымая оптику снизу.
  5. От платы отсоединяется клемма питания. Теперь рекомендуется отнести фару в подходящее помещение и поменять любой световой индикатор.
  6. С обратной стороны блока нужно отсоединить крышку, она изготовлена из резины и находится сразу за креплением ближнего света.
  7. Появившийся лючок позволяет изъять лампу вместе с патроном из паза внутри отражателя. Для извлечения нужно надавить на зажимы и немного покрутить патрон, затем тянуть для извлечения из направляющих.
  8. Лампа вытягивается из патрона.
  9. Теперь проводится монтаж новой лампочки и сборка блока. Чтобы упростить процедуру, можно установить 1 лампу в паз на отражателе и установить в патрон до слышимого щелчка.

Как Снять Противотуманку На Форд Фокус 3

Как снять противотуманки на Ford Focus | Пособие автомобилиста

В нынешней публикации пойдет речь о самостоятельной подмене противотуманной фары на Форд Фокус 4-ого поколения. Для снятия фары из инструментов необходимо только отвертка с наконечником торкс и, это новенькая ПТФ. В моем случае была куплена запчасть производителя Hi-Drive, ее каталожный номер FL-732.

Чтоб добраться до крепления ПТФ Форд Фокус и без особых усилий ее демонтировать нужно поначалу снять фару головного света. Она крепится 2-мя шурупами торкс, открутив которые конечно снять корпус фары и отложить ее в сторону.

Спустя время рукою находим понизу патрон противотуманные фары, проворачиваем ее на 90 градусов и вынимаем его совместно лампой.

Сейчас откручиваем шурупы фронтального крепления подкрыльника, незначительно отгибаем его, чтоб пролезла рука, после этого вынимаем корпус противотуманные фары, она крепится пружинными защелками, на ее место устанавливаем новейшую.

Похожие публикации:

Замена ПТФ на Форд Фокус 3 от А до Я

Хороший денек! У меня вопрос что, какова процедура смены противотуманных фар на Форд Фокус 3 (разбило камнем из-под колес), необходимо снимать фару либо они изменяются как-то по другому? (Андрей)

Хороший денек, Андрей. По готовности из строя 1-го из противотуманных фонарей нравятся женщинам, следует произвести смену элемента. Ниже будем вести разговор о том, как это делается.

Как заменить ПТФ на ФФ3

Так что заблаговременно приобретите набор противотуманок, в персональном компьютере необходимы также особые окантовки, если их нет — докупите. Новые ПТФ идут в комплекте с блоком управления, который обязан установлен в салоне, однако потому что у вас он уже стоит, то блок для вас не пригодится. Потому можно без проблем поехать на всякую разборку тс и испытать приобрести недостающий фонарь там. То, подготовив что остается сделать нашему клиенту, что для вас будет нужно, приступайте к подмене.

1. Произведите демонтаж разбитой ПТФ 5. Демонтируйте фару для доступа к гнезду ПТФ 3. Установите новейшую «противотуманку»

  1. Сначала откройте капот авто. Разбитый ПТФ нужно демонтировать, убрав что остается сделать нашему клиенту стекла, делайте это аккуратненько. Также будет нужно демонтировать и саму фару. Используйте гаечные ключи если вы поставили цель вывернуть винты, которые укрепляют фару. Отложите ее в сторону.
  2. После чего нужно произвести установка новых (либо новейшей) противотуманных фонарей. Сначала вы попробуете установить ПТФ через подкапотное место, но спешим вас предупредить что же на самом деле, что у вас этого не выйдет. Чтоб установить «противотуманки», придется снимать защиту картера мотора. Сделав это, вы легко установите ПТФ на место назначения старенькых либо старенькой.
  3. Когда установка завершена, необходимо также установить декоративное кольцо. Из салона проверяется работоспособность частей. Происходит такое, что блок управления откажется принимать новейшую ПТФ, тогда для вас придется поменять и вторую, после этого устанавливать новый блок в салоне автомобиля.
  4. Если что остается сделать нашему клиенту в порядке, то остались только детали. Для вас будет нужно обновить ПО для компьютера бортовика, это в этом случае, если фары не будут врубаться. Очевидно, эту функцию конечно испытать произвести без помощи других, увы мы все-же порекомендуем для вас обратиться за помощью к спецам. Это бывают мастера на 100 по другому у представителя фирмы. Лучше, чтоб они специализировались на диагностике и обслуживании машин Форд.
  5. После такого факта вся сборка происходит в оборотном порядке, фары инсталлируются на место назначения. Как теперь мы понимаем никаких препятствий здесь процессе нет.

Снятие блок-фары, замена ламп

Замену ламп можно производить только на снятых блок-фарах. Для снятия блок-фары открываем капот.

Ключом Torx T-30 или шлицевой отверткой отворачиваем саморез крепления блок-фары к верхней поперечине моторного отсека.

Снизу блок-фара крепится к поперечине моторного отсека двумя пластмассовыми фиксаторами — для наглядности они показаны на снятой блок-фаре

Отводим блок-фару от кузова для удобства отсоединения колодки проводов.

Нажимаем на фиксатор колодки проводов.

Отсоединяем колодку проводов от разъема жгута блок фары.

Для замены лампы указателя поворота поворачиваем защитную крышку против часовой стрелки до упора и снимаем ее.

Вынимаем патрон вместе с лампой.

Поворачиваем лампу по часовой стрелке и извлекаем из патрона. В указателях поворота в блок-фарах применяются лампы PY21W оранжевого цвета мощностью 21 Вт. Выступы на цоколе такой лампы не симметричны и входят в пазы патрона только в одном положении.

Для замены лампы ближнего света снимаем защитную крышку.

Нажимаем на фиксатор колодки проводов и снимаем колодку.

Вынимаем лампу ближнего света, удерживая ее за контакты. В блок-фарах установлены галогеновые лампы ближнего света Н7 мощностью 55 Вт. При их установке не касайтесь пальцами колб, так как следы от пальцев могут вызвать местные потемнения стекла. Если вы случайно коснулись колбы лампы, протрите ее чистой тканью, смоченной в спирте или жидкости для мытья стекол, а затем насухо вытрите чистой салфеткой.

Для замены лампы дальнего света снимаем защитную крышку.

Нажимаем на фиксатор колодки проводов.

Снимаем колодку и отводим ее в сторону.

Вынимаем лампу дальнего света, удерживая ее за контакты. В блок-фарах установлены галогеновые лампы дальнего света Н1 мощностью 55 Вт.

Для замены лампы габаритного света снимаем защитную крышку.

Ухватившись за язычок патрона лампы, поворачиваем его против часовой стрелки.

Извлекаем патрон из гнезда корпуса блок-фары.

Вынимаем лампу непосредственно за ее колбу из контактных зажимов патрона. Лампа габаритного света имеет обозначение W5W и мощность 5 Вт. Устанавливаем новую лампу габаритного света в обратной последовательности.

Рекомендации по замене ламп на автомобиле «Форд Фокус 3»

В процессе замены любой лампы, даже габарит, нужно следовать простым правилам и инструкции:

Заменить лампочку ближнего света на «Фокусе 3», не представит для вас сложности

замену ламп нужно проводить одновременно на обеих фарах, независимо от того сколько лампочек сгорело; Это позволит нивелировать разницу в освещенности разных сторон автомобиля. Управление становится более качественным и безопасным;
во время выполнения работ с галогенными лампами не допускается касание незащищёнными руками к корпусу. В противном случае появится жировое выделение, оно отпечатается на стекле. Из-за особых свойств жира, сразу после включения лампочка перегорит;
в процессе демонтажа следует соблюдать максимальную внимательность, можно фотографировать каждый этап

Обращать внимание необходимо на ось фиксации лампочки в отражателе, сторону расположения защёлок патрона, наличие зазора у лампы по отношению к кузову и т. д.;
демонтаж, так же, как и монтаж, не должен выполняться с помощью прикладывания больших усилий

В автомобиле всё устроено таким образом, что крепления довольно хрупкие (пластиковые), их легко деформировать, нарушить целостность резьбы или разрушить;
перед установкой фары в сборе после процесса замены, нужно изначально ввести низ в специальные пазы, которые находятся со стороны крыла авто. С помощью лёгкого движения блок без труда станет в пазы с внешней стороны. Только после ввода в фиксаторы нужно закручивать винты;
по завершении работ по смене ламп можно подсоединять аккумулятор и проверять, всё ли получилось. Если соединения установлены правильно, а свет все равно не поступает, причина может крыться в сбоях компьютера. Придётся сбросить ошибку.

Возможные проблемы и пути их решения

Из неисправностей освещения автомобилей Форд Фокус 2 наиболее часто встречается проблема, что не горит ближний свет. Так получается потому, что он загорается чаще и не только в ночное время. Требование ездить днем с включенным ближним светом или дневными ходовыми огнями приводит к тому, что лампы работают в перегруженном режиме и быстро перегорают. Неисправность устраняется путем замены перегоревших элементов.

Не следует заменять только сгоревший прибор. Вторая лампа работает столько же, следовательно, придет в негодность в ближайшее время. К тому же, в процессе работы меняется спектральный состав излучения, поэтому даже источники света одной марки будут светить по-разному.

Часто случается, что после замены фара все равно не работает. Причину нужно искать в блоке предохранителей. При перегорании спирали нити накаливания могут происходить броски тока, способные пережечь предохранитель. Если не горели обе лампы, причина кроется в общем предохранителе, а если только одна, то проверке подлежит предохранитель в цепи неисправного прибора.

При установке новых элементов запрещается использовать самодельные вставки или устройства большего номинала. Это может вызвать оплавление и возгорание электропроводки. Если установленный предохранитель опять сгорел, нужно искать причину, а не снижать чувствительность токовой защиты.

Ремонт адаптивной фары Фокуса 3 рестайл

Всем давно стала известна проблема с адаптивными фарами Фокуса 3 2015+. Практически сразу после покупки, при пробеге 3000-4000 км на моём автомобиле правая фара перестала возвращаться в исходное положение после правого поворота. Она уходила в безопасный режим, поворачиваясь направо и опускаясь вниз. Начались споры с дилером, которые не предвещали ничего хорошего. Компьютерная диагностика не выявляла никаких ошибок. Пришлось снять несколько кинчиков, которые были отправлены в представительство Ford и там одобрили гарантийную замену фары, после чего она была заменена.

Сейчас, при пробеге ещё примерно 50 тысяч километров, начали проявляться те же симптомы, а так как гарантия уже давно закончилась, я решил отремонтировать фару сам. Не буду объяснять, как снимается фара. Там всё элементарно. Далее снимаем резиновую заглушку расположенную за ксеноновой лампой и видим, что ничено нам не доступно (Фото 1).


Фото 1. Расположение ксеноновой лампы в адаптивной фаре Фокуса 3 рестайл

Для дальнейшего выполнения работ нам понадобится снять лампу. Вокруг лампы расположено чёрное пластиковое кольцо, которое нужно провернуть по часовой стрелке. Крутится очень тяжело (Фото 2 и 3). На третьей фотографии изображена лампа с обратной стороны, чтобы легче было понять, что крутить.


Фото 2. Снимаем ксеноновую лампу в адаптивной фаре Фокуса 3 рестайл


Фото 3. Ксеноновая лампа в адаптивной фаре Фокуса 3 рестайл

Далее, отсоединяем разъём с тремя проводами, стараясь особо не тянуть за провода. Именно в районе этого разъёма они и отваливаются. Если в руках останутся несколько проводов, то потом понять где какой можно будет только с помощью тестера. Они все одинакового цвета (Фото 4 и 5).


Фото 4. Управляющий разъем линзы в адаптивной фаре Фокуса 3 рестайл


Фото 5. Управляющий разъем линзы в адаптивной фаре Фокуса 3 рестайл

Далее, аккуратно снимаем фиксирующую скобу с нужного нам разъёма (Фото 6).


Фото 6. Фиксатор управляющего разъема линзы в адаптивной фаре Фокуса 3 рестайл

После этого, аккуратно отгибая стопоры, вынимаем по очереди оторванные пины и припаиваем к ним провода (Фото 7 и 8). Собираем всё в обратной последовательности.


Фото 7. Фиксатор пина разъема линзы в адаптивной фаре Фокуса 3 рестайл


Фото 8. Детали разъема линзы в адаптивной фаре Фокуса 3 рестайл

Рекомендации по замене ламп на автомобиле «Форд Фокус 3»

В процессе замены любой лампы, даже габарит, нужно следовать простым правилам и инструкции:

Заменить лампочку ближнего света на «Фокусе 3», не представит для вас сложности

замену ламп нужно проводить одновременно на обеих фарах, независимо от того сколько лампочек сгорело; Это позволит нивелировать разницу в освещенности разных сторон автомобиля. Управление становится более качественным и безопасным;
во время выполнения работ с галогенными лампами не допускается касание незащищёнными руками к корпусу. В противном случае появится жировое выделение, оно отпечатается на стекле. Из-за особых свойств жира, сразу после включения лампочка перегорит;
в процессе демонтажа следует соблюдать максимальную внимательность, можно фотографировать каждый этап

Обращать внимание необходимо на ось фиксации лампочки в отражателе, сторону расположения защёлок патрона, наличие зазора у лампы по отношению к кузову и т. д.;
демонтаж, так же, как и монтаж, не должен выполняться с помощью прикладывания больших усилий

В автомобиле всё устроено таким образом, что крепления довольно хрупкие (пластиковые), их легко деформировать, нарушить целостность резьбы или разрушить;
перед установкой фары в сборе после процесса замены, нужно изначально ввести низ в специальные пазы, которые находятся со стороны крыла авто. С помощью лёгкого движения блок без труда станет в пазы с внешней стороны. Только после ввода в фиксаторы нужно закручивать винты;
по завершении работ по смене ламп можно подсоединять аккумулятор и проверять, всё ли получилось. Если соединения установлены правильно, а свет все равно не поступает, причина может крыться в сбоях компьютера. Придётся сбросить ошибку.

Это интересно: Какое масло лить в коробку в форд фокус 2 — изучаем по пунктам

Как выбрать лампу

Чтобы выбрать подходящую деталь, можно воспользоваться следующими способами:

Самым верным и безопасным решением станет подбор лампы по снятому образцу. В некоторых каталогах допущены ошибки, а продавцы могут не опознать комплектацию автомобиля и предложить галогеновую лампу вместо ксеноновой.

Выбирая лампочку ближнего света для Форд Фокус 3, можно доверять следующим производителям:

  • Osram;
  • Koito;
  • MTF;
  • Philips;
  • Narva;
  • Bosch;
  • IPF.

Для увеличения яркости и дальности пучка света следует подбирать варианты с приставкой Night Breaker, X-treme Vision, Ultra. К деталям с повышенной температурой света в 4300 К относятся серии ламп с приставками Diamond Vision, Whitebeam, Night Breaker. Лампочки с увеличенным сроком эксплуатации обозначаются как Long Life.

При покупке световых элементов не стоит экономить на производителе. Неизвестные фирмы зачастую не проводят должных проверок при изготовлении и не могут обеспечить оптимальные параметры пучка света и яркости.

Повышенная мощность питания оказывает негативное воздействие на проводку Фокуса и может оплавить внутренние элементы фары. В ближнем модуле используется строго 55 Вт для галогена и 35 Вт для ксенона.

Возможные проблемы и пути их решения

Из неисправностей освещения автомобилей Форд Фокус 2 наиболее часто встречается проблема, что не горит ближний свет. Так получается потому, что он загорается чаще и не только в ночное время. Требование ездить днем с включенным ближним светом или дневными ходовыми огнями приводит к тому, что лампы работают в перегруженном режиме и быстро перегорают. Неисправность устраняется путем замены перегоревших элементов.

Не следует заменять только сгоревший прибор. Вторая лампа работает столько же, следовательно, придет в негодность в ближайшее время. К тому же, в процессе работы меняется спектральный состав излучения, поэтому даже источники света одной марки будут светить по-разному.

Часто случается, что после замены фара все равно не работает. Причину нужно искать в блоке предохранителей. При перегорании спирали нити накаливания могут происходить броски тока, способные пережечь предохранитель. Если не горели обе лампы, причина кроется в общем предохранителе, а если только одна, то проверке подлежит предохранитель в цепи неисправного прибора.

При установке новых элементов запрещается использовать самодельные вставки или устройства большего номинала. Это может вызвать оплавление и возгорание электропроводки. Если установленный предохранитель опять сгорел, нужно искать причину, а не снижать чувствительность токовой защиты.

Замена лампы ближнего света на Форд Фокус 3

Здравствуйте. Покажем процесс замены лампы ближнего света на Форд Фокус 3.

На Фокус 3 для замены ламп нужно снимать фару. Не пугайтесь, это очень простая операция, ниже все расписано по шагам.

Пошаговая инструкция

1. Откручиваем два винта крепежа фары под Torx T30. Если такого нет, можно воспользоваться плоской отверткой.

2. Немного шевеля фару вынимаем ее на себя.

3. Отключаем разъем питания лампочек фары.

Нажимаем на фиксатор разъема и тянем.

4. Разворачиваем фару и снимаем резиновый пыльник напротив лампы ближнего света.

5. Нажимаем на фиксатор и легкими движениями в стороны снимаем разъем с лампы.

6. Вынимаем лампу из места посадки.

7. Распаковываем новую лампу и устанавливаем на место. Лампа становиться только в одном положении, при демонтаже лампы все поймете.

8. Одеваем разъем на лампу. Вы услышите характерный щелчок.

9. Одеваем резиновый пыльник.

10. Подносим фару к автомобилю и защелкиваем разъем питания.

11. Заводим фару на место посадки и закрепляем ее двумя винтами.

Как снять фару у Форд Фокус-2

Разбираем фару на Форд Фокус 4 рестайлинг

Переделанный Форд Фокус 3.5 вышел в нашем языке в 2008 году и выпускался вплоть в преддверии автомобилей третьего поколения в 2011-м. 1-ое, что очевидно отличало переделанный Фокус второго поколения от дорестайла, это фары головного света. Фактически, внутренность фар осталась прежней, поменялась только форма и архитектура. Сейчас разберёмся о том, как снять и разобрать переднюю фару

переделанного ФордФокус 2.7.

Инструкция — снимаем фару на Форд Фокус

Итак, блок-фару на второй версии Форд фикус можно следующим способом.

Обесточьте автомобиль и снимите минусовую клемму с АКБ.

Заранее подготовьте ключ типа «Торкс» с размерностью на «25» и отвертку с плоским наконечником. Возможно, внешний вид вашей фары может несколько отличаться от приведенных на рисунке, но и в этом случае процедура демонтажа блок-фары будет абсолютно идентичной.

Нажмите на фиксирующую защелку, расстыкуйте штекер, соединяющий электроцепь блок-фары. и полностью вытащите корпус фары.

После проведения необходимых ремонтных или рестайлинговых работ проведите сборку конструкции в обратном порядке.

Тюнинг фар Форд Фокус 2

Для того чтобы оптика вашего Форд Фокус-2 была всегда в исправном состоянии, не следует обращаться на СТО, а можно осуществить съем фары и замену перегоревших ламп самостоятельно.

Кроме того, что надежное и яркое освещение предписывается по нормам ПДД, есть ряд ситуаций, предусмотренных законодательством о включении осветительной оптики автомобиля в дневное время при движении на дорогах определенных категорий. Не стоит забывать и о безопасном передвижении на дорогах в темное время суток или в условиях пониженной видимости (дождь, песчаная буря, туман).

Замена заднего фонаря Ford Focus 3

ПРИМЕЧАНИЕ Операции по снятию и установке показаны на левом фонаре. Правый фонарь снимают и устанавливают аналогично.

Вам потребуется отвертка с плоским лезвием. На автомобиле с кузовом типа хэтчбек выполните следующие операции. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

В багажном отделении со стороны снимаемого фонаря снимите крышку в боковой облицовке багажного отделения.

3. Отверните две гайки-барашки крепления заднего фонаря к кузову автомобиля.

4. Потяните назад и, преодолевая усилие фиксаторов, отсоедините фонарь от кузова, отведите фонарь на длину присоединенного жгута проводов.

5. Сожмите фиксатор колодки.

6. . и разъедините колодки жгута проводов заднего фонаря.

7. Снимите задний фонарь с автомобиля. 8. Установите фонарь и все детали в порядке, обратном снятию. На автомобилях с кузовом типа седан для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

ПРИМЕЧАНИЕ

На автомобилях Ford Focus III с типом кузова седан и универсал задний фонарь разделен на две секции.

2. Отверните две гайки-барашки крепления секции фонаря к кузову автомобиля. 3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов. 4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле.

Что необходимо для проведения работ

Для быстрейшего и качественного проведения работ в отношении замены лампочки нужно предварительно подготовить инструменты и запчасти, которые будут использованы впоследствии:

  • лампы. Выбрать и купить 2 лампочки согласно описанным рекомендациям;
  • шестигранник или звездочка на 6 мм. Инструмент потребуется для отсоединения фары. В машинах ФФ3 может использоваться один из видов крепления. Перед откручиванием следует проверить, что инструмент плотно становится в паз и не приведёт к разрушению креплений;
  • минусовая отвёртка. Подойдёт с длинным жалом и достаточно тонкой насадкой. Она пригодится для открепления пазов фиксаторов, которые находятся снизу. Отвёртка поможет отсоединить колодку проводов;
  • перчатки. Обязательно нужно использовать защитные перчатки, так как острые грани деталей сильно царапают руки.

Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Фиксатор лампы ближнего света «Форд Фокус 3» довольно стандартный, чтобы произвести замены, нужно следовать такому алгоритму:

  1. Откинуть передний капот и установить его на держатели.
  2. От АКБ отсоединяется клемма.
  3. Фара фиксируется с помощью 2 винтов, которые могут откручиваться с помощью насадки «звёздочка», шестигранника или отвёртки на «минус».
  4. Корпус блока нужно плавным и аккуратным движением подать к себе, постепенно изымая оптику снизу.
  5. От платы отсоединяется клемма питания. Теперь рекомендуется отнести фару в подходящее помещение и поменять любой световой индикатор.
  6. С обратной стороны блока нужно отсоединить крышку, она изготовлена из резины и находится сразу за креплением ближнего света.
  7. Появившийся лючок позволяет изъять лампу вместе с патроном из паза внутри отражателя. Для извлечения нужно надавить на зажимы и немного покрутить патрон, затем тянуть для извлечения из направляющих.
  8. Лампа вытягивается из патрона.
  9. Теперь проводится монтаж новой лампочки и сборка блока. Чтобы упростить процедуру, можно установить 1 лампу в паз на отражателе и установить в патрон до слышимого щелчка.

Как снять фару у Форд Фокус-2

Разбираем фару на Форд Фокус 4 рестайлинг

Переделанный Форд Фокус 3.5 вышел в нашем языке в 2008 году и выпускался вплоть в преддверии автомобилей третьего поколения в 2011-м. 1-ое, что очевидно отличало переделанный Фокус второго поколения от дорестайла, это фары головного света. Фактически, внутренность фар осталась прежней, поменялась только форма и архитектура. Сейчас разберёмся о том, как снять и разобрать переднюю фару

переделанного ФордФокус 2.7.

Инструкция — снимаем фару на Форд Фокус

Итак, блок-фару на второй версии Форд фикус можно следующим способом.

Обесточьте автомобиль и снимите минусовую клемму с АКБ.

Заранее подготовьте ключ типа «Торкс» с размерностью на «25» и отвертку с плоским наконечником. Возможно, внешний вид вашей фары может несколько отличаться от приведенных на рисунке, но и в этом случае процедура демонтажа блок-фары будет абсолютно идентичной.

Нажмите на фиксирующую защелку, расстыкуйте штекер, соединяющий электроцепь блок-фары. и полностью вытащите корпус фары.

После проведения необходимых ремонтных или рестайлинговых работ проведите сборку конструкции в обратном порядке.

Тюнинг фар Форд Фокус 2

Для того чтобы оптика вашего Форд Фокус-2 была всегда в исправном состоянии, не следует обращаться на СТО, а можно осуществить съем фары и замену перегоревших ламп самостоятельно.

Кроме того, что надежное и яркое освещение предписывается по нормам ПДД, есть ряд ситуаций, предусмотренных законодательством о включении осветительной оптики автомобиля в дневное время при движении на дорогах определенных категорий. Не стоит забывать и о безопасном передвижении на дорогах в темное время суток или в условиях пониженной видимости (дождь, песчаная буря, туман).

Снимаем фару головного света на Форд Фокус 2

По-другому заменить лампы и не получится, а если и получится, то удовольствия от работы мы не получим. Поэтому берём длинную тонкую отвёртку с плоским шлицом, биту Torx T-30, надеваем х/б перчатки почище и закатываем рукава:

  1. Битой Торкс Т-30 откручиваем главный саморез крепления фары. Он находится примерно по центру корпуса фары и закручен в поперечину моторного отсека.

Откручиваем саморез крепления.

Отжимаем фиксаторы крепления.

Замена ламп

Когда фара у нас в руках, можно заниматься заменой ламп. Штатные лампы, которые установлены с завода, имеют такие параметры и индексы:

  • жёлтая лампочка указателей поворотов PY21W, её мощность 21 Вт;
  • лампа ближнего света с цоколем Н7 имеет мощность 55 вт;
  • Н1 и мощность 55 Вт — это параметры лампы дальнего света;
  • в габаритных огнях светит 5-ваттная лампа W5W.

Лампа указателя поворотов меняется после демонтажа заглушки, которую проворачиваем против часовой стрелки и снимаем. Лампа вынимается вместе с патроном, после чего лампа проворачивается и вынимается. Замену ламп ближнего света начинаем с демонтажа резиновой крышки на корпусе фары, потом нажимаем на язычок фиксатора и снимаем контактную колодку. Держим лампу за контакты и вынимаем из корпуса фары. Так же снимается лампа дальнего света. Патрон с лампой габаритов вынимается, если провернуть его против часовой стрелки.

Разбираем фару в кузове рестайлинг

Так она разбирается.

Снятие плафона лампы, отделение его от корпуса и рефлектора — крайняя мера, но иногда бывает необходимость и в этом. К примеру, для очистки рефлектора от грязи или матового осадка, для очистки плафона фары, для модернизации архитектуры фары (установки линзованной оптики). Чтобы разобрать фару, можно пойти двумя путями — либо нагревать герметик, на который посажен плафон, либо срезать герметик по периметру фрезой от гравёра.

Работать легче вдвоём — один прогревает шов, второй скальпелем или острым ножом подрезает тёплый герметик по периметру, оттягивая плафон от корпуса. После работы с фарой её следует тщательно продуть от стружки и остатков герметика, очистить место стыка от старого герметика, обезжирить стык плафона и корпуса и склеить фару, используя любой высокотемпературный герметик.

Бардачок (4M51A06044AEW)

На форуме люди тоже спрашивали о замене ламп габаритов, и в ответе там был лишь небольшой, не очень понятный текст. Начинаем с решетки, на ней две группы клипс, 4 верхние 2 сверху, 2 по бокам и 3 нижние 2 по бокам и центральная за значком субару , отвертками.

Началось все с того, что в одной фаре перегорела лампа на габаритном огне, решил поставить светодиоды, купил 2 штуки по 70р. Поэтому и решил сделать эту маленькую запись В следующий раз попробую заменить лампы в туманах на беленькие.

У меня субару очкарик-лупатая,не могу понять как заменить габаритные огни и что для этого нужно сделать,посдкажите. Последовательность замены габарита такова: Наверное это будет мой первый блог, много чего было поменяны и сделано в машине, но увы нет времени писать, работа не оставляет времени.

Лампочки ближнего и дальнего света, а также габаритных огней доступны со стороны моторного отсека. Выберите лучший автосервис по замене ламп габаритных огней на Subaru от руб. Выбирайте дешевле, провереннее, ближе! Как снять штатную магнитолу Ford Focus 3.

Форд фокус 3 руль от dooom. Ford Focus2 снятие CD. Как снять магнитолу Ford Focus. Самодиагностика магнитолы Sony у Ford.

Вдруг кому поможет) Замена салонного фильтра Форд Фокус 3 (инструкция, советы)

Где найти и как ввести код от магнитолы Форд Фокус. Как снять руль на форд фокус 2 Gid Auto.

Замена лампочек в головной фаре Ford Focus. И так чтобы снять магнитолу на данном авто понадобится тонкая плоская пластина и шоруповерт.

Снял магнитолу с фордгод назад. Демонтаж автомагнитолы Ford5 лет назад.

Форд Фокус 3 AUX2 месяца назад. Снял магнитолу с форд фокус 3.

Added by Рома Романов10 мес. Однако, Покупатель должен убедиться в том, что товары возвращаются в их оригинальных условиях.

Если детали повреждены Или утерянные, когда они возвращаются, покупатель несет ответственность за такой ущерб или потерю, и мы не отдадим Покупателю полный возврат.

Покупатель несет ответственность за стоимость доставки, чтобы вернуть товар. Мы предлагаем бесплатную замену 1 месяц. Покупатели могут запросить замену в течение 15 дней с вашего получения Продукта.

Инструкция — снимаем фару на Форд Фокус

Итак, блок-фару на второй версии Форд фикус можно следующим способом. Обесточьте автомобиль и снимите минусовую клемму с АКБ.

Заранее подготовьте ключ типа «Торкс» с размерностью на «25» и отвертку с плоским наконечником. Возможно, внешний вид вашей фары может несколько отличаться от приведенных на рисунке, но и в этом случае процедура демонтажа блок-фары будет абсолютно идентичной.

Нажмите на фиксирующую защелку, расстыкуйте штекер, соединяющий электроцепь блок-фары. и полностью вытащите корпус фары.

После проведения необходимых ремонтных или рестайлинговых работ проведите сборку конструкции в обратном порядке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
