Простой способ диагностики

После снятия подключите вольтметр минусовым выводом к корпусу датчика, плюсовым – к проводу, идущему от него. Предел измерений вольтметра должен быть установлен на значении 0,2 В

А теперь примите во внимание принцип работы датчика детонации. Выше было сказано, что пластина начинает генерировать электричество во время удара

Если они не изменяются, имеет место поломка устройства. В этом случае поможет только полная замена. Приобрести датчик можно в любом автомагазине

Обратите внимание на то, что конструкций этого устройства несколько. Поэтому возьмите старый датчик с собой в качестве образца

Находим место установки датчика, обычно это центральная часть блока двигателя, между вторым и третьим цилиндрами, но лучше уточнить по руководству по эксплуатации автомобиля тип датчика, его маркировку и внутреннее сопротивление. Крепление легко увидеть по проводу с разъемом.

Сначала откручиваем на шпильке гайку на 22 мм или на 13 мм, в зависимости от исполнения сенсора, осторожно отключаем и убираем электрический разъем, снимаем «бублик» датчика со шпильки крепления. Для проверки нам доступны два контакта – масса и сигнальный провод

Помним, что внутри «бублика» находится пьезоэлектрический кристалл, даже с учетом наличия в конструкции специальных компенсаторов, он остается чувствительным к ударам и падениям на бетонный пол. Также не стоит разбирать датчик. Если целостность корпуса нарушена – это тоже признак возможной неисправности.

Для проверки работоспособности датчика необходимо использовать мультиметр с диапазоном измерения в тысячные доли вольта. Постарайтесь не использовать в качестве щупов-проводов старые или имеющие скрутки проводники. Их собственное сопротивление может не соответствовать прибору.

https://youtube.com/watch?v=fYMrn5Vnsrk

Одним из признаков «проблемного здоровья» будет отсутствие сопротивление или очень высокое внутреннее сопротивление. Для того, чтобы проверить наличие внутреннего контакта цепи измеряем величину сопротивления между клеммами и сравниваем с характеристикой, указанной в описании.

Появление признака легкой детонации подтвердит симптом, старый датчик детонации не работал в схеме. Дополнительно можно установить проблемный сенсор на другой двигатель и провести проверку на появление детонации при резком нажатии педали газа. В итоге нужно сравнить признаки работы исправного и неисправного датчика. Если симптомы проявятся и на втором моторе, в таком случае датчик подлежит окончательной замене.

Как избежать детонации?

Все без исключения современные автомобили оснащены специальным датчиком и блоком, которые реагируют и подавляют данное разрушительное явление.

Как только детонация возникает, мембрана датчика фиксирует напряжения, величина которых зависит от частоты и от амплитуды взрывной волны в цилиндре. Исполнительная система принимает сигнал с сенсора и изменяет алгоритм работы системы зажигания. Если у вас стучат «пальцы» при разгоне («Таврия»), причины этого явления могут быть в бензине, настройке карбюратора, угле зажигания. Самый простой способ избежать детонации – предотвратить преждевременное воспламенение. Также можно увеличить обороты мотора. При управлении рекомендуется повышать обороты плавно.

Если нужен резкий старт, то специалисты рекомендуют раскрутить мотор до старта, а затем начать движение. Снизить детонацию можно методом подбора калильного числа свечей. В этом случае рекомендуется использовать более горячие свечи. Они будут сжигать всю топливную смесь без остатка, и никаких турбулентностей не будет.

Описание устройства и процесса детонации

Датчик детонации (ДД) Калина отвечает за обнаружение момента детонации в двигателе, контролируя работу мотора во время впрыска горючего. При нормальной работе двигателя датчик не задействуется, однако при проявлении детонации в цилиндрах ЭБУ быстро исправляет параметры зажигания по показаниям ДД. В основе работы датчика лежит пьезоэффект. Вибрация двигателя сжимает пьезоэлектрическую пластину, и возникающая разность потенциалов воспринимается ЭБУ двигателя.

Детонационный датчик является частью системы управления двигателем Лада Калина, куда входят датчик массового расхода воздуха, датчик фаз, датчик положения дроссельной заслонки. Детонация в двигателе автомобиля может возникнуть при неправильном распределении горючей смеси, что ведет к ее неравномерному горению. Внешне это явление проявляется характерным стуком в блоке цилиндров и способно привести мотор в неремонтопригодное состояние.

Датчик детонации на Приоре – проверяем и меняем самостоятельно

Датчик детонации на Приоре – все подробности работы и замены

Назначение и место расположения датчика детонации

Датчик детонации (ДД) – это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе. то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.

Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД – чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.

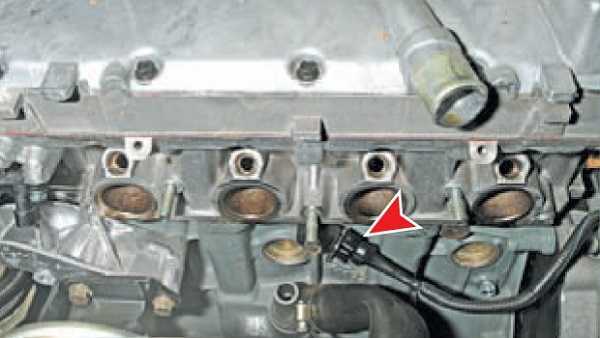

ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.

Когда на Приоре меняют ДД?

ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.

Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.

Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.

Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.

Как снять и проверить датчик?

Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.

Чтобы снять защиту картера, надо:

• открутить 5 гаек с головкой на 10;
• открутить 2 гайки на 19, установленные на задней части щитка;
• снять защиту.

• нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
• ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
• выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.

1. К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
2. Берем металлический предмет – плоскогубцы или болт – и слегка постукиваем им по ДД.

При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.

Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика. Затяжку крепящего его болта на 13 надо делать с небольшим усилием – 10,4–24,2 Н·м (1,1 – 2,5 кгс). Более сильная затяжка скажется на работе датчика.

http://carnovato.ru

Датчик детонации на Приоре – проверяем и меняем самостоятельно

Датчик детонации на Приоре – все подробности работы и замены

Назначение и место расположения датчика детонации

Датчик детонации (ДД) – это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе. то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.

Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД – чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.

ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.

Когда на Приоре меняют ДД?

ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.

Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.

Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.

Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.

Как снять и проверить датчик?

Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.

Чтобы снять защиту картера, надо:

• открутить 5 гаек с головкой на 10;
• открутить 2 гайки на 19, установленные на задней части щитка;
• снять защиту.

• нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
• ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
• выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.

1. К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
2. Берем металлический предмет – плоскогубцы или болт – и слегка постукиваем им по ДД.

При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.

Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика. Затяжку крепящего его болта на 13 надо делать с небольшим усилием – 10,4–24,2 Н·м (1,1 – 2,5 кгс). Более сильная затяжка скажется на работе датчика.

https://carnovato.ru

Методы проверки датчика детонации

Если появились признаки неисправности датчика детонации, то он подлежит проверке. Для этого требуется подсоединить к его выводам мультиметр или вольтметр. Установить на приборе минимальный придел измерения. Следует учитывать, что нормализованный уровень сигнала ДД редко превышает 200 мВ. Небольшим металлическим предметом, например, болтом или плоскогубцами требуется легонько постучать по рабочей области измерителя. При постукивании измерительный прибор должен показать скачки напряжения. Если они отсутствуют, то ДД вышел из строя.

С помощью мультиметра или вольтметра можно лишь косвенно определить неисправность датчика детонации. Более точная диагностика возможна на специальном стенде.

Датчик детонации лада приора.

Прекрасно, что современные автомашины нашпигованы всевозможными электронными системами коррекции и управления работой двигателя, потому что некоторые отклонения автоматическая система сама обнаруживает и мгновенно исправляет или во всяком случае поддерживает в пределах нормы. То есть работа двигателя поддерживается в пределах номинальных значений и не дает двигателю выходит на режим форсирования или выхода из оптимальных оборотов.

Скажем на первый взгляд не очень-то важный инструмент для работы двигателя лада приора. Однако… не спешите делать выводы.

Датчик детонации, прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации( детонационные удары) в двигателе, то есть это устройство, предназначенное для определения момента возникновения детонации в двигателях внутреннего сгорания автомобиля лада приора и есть один из датчиков электронных систем управления двигателем автомобиля с впрыском топлива. Чувствительным элементом датчика является пьезокристаллическая пластинка. При возникновении детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с повышением интенсивности детонационных ударов. ЭБУ по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива. Для замены датчика потребуется ключ на «13»:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Нажмите на металлический фиксатор колодки жгута проводов и отсоедините колодку от датчика детонации. 3. Ослабьте ключом затяжку болта крепления датчика детонации и, вывернув рукой болт, снимите его вместе с датчиком детонации

Обратите внимание на маркировку датчика, чтобы для замены приобрести аналогичный датчик детонации. 4

Установите датчик в обратном порядке, ввернув болт его крепления и затянув моментом 10,4-24,2 Н*м.

Как видите снятие и установка датчика детонации на автомобиле лада приора весьма просто производится и никаких трудностей не представляет. Из своего опыта могу сказать, что датчик детонации на автомобиле лада приора сработан на приличном уровне и ни разу меня не подводил. Во всяком случае на данный момент( уже прошло более семи лет эксплуатации) датчик детонации ниразу еще не заменен. Как бы хорошо не было, но знать причины неисправностей лучше, чем быть в неведении.

Водители. Будьте спокойны и внимательны на дорогах.

далее Датчик температуры.

Где находится датчик детонации и уровня топлива на Lada Priora признаки неисправности и замена

Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Типичные неисправности

Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.

Возможные неисправности:

• обрыв проводов;
• поломка разъема с проводами;
• выход из строя самого устройства.

Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.

Как проверить и поменять?

Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.

Чтобы снять устройство, нужно выполнить следующие действия:

1. Отключить питание авто, отсоединив минусовую клемму от АКБ.
2. Далее нужно демонтировать защиту двигателя.
3. Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
4. С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.

Фотогалерея «Замена регулятора детонации на Лада Приора»

Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.

Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.

Назначение и расположение ДУТ

ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.

Главное его назначение контролировать уровень топлива в бензобаке.

В конструкцию устройства входит:

• поплавок;
• диэлектрическая пластина с расположенным реостатом;
• штанга, на которой находится контактный бегунок.

Типичные неисправности

Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:

• механическое повреждение корпуса бензобака;
• поломка поплавка;
• неисправности электрического характера;
• нарушение в цепи питания;
• неисправность ДУТ.

Для определения причины нужно провести диагностику.

Как проверить и поменять?

Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.

Для этого необходимо выполнить следующие действия:

1. Сначала демонтируем заднее сиденье.
2. Затем выкрутив два самореза, снимаем крышку лючка.
3. В верхней части модуля отключаем разъем с проводами.
4. Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
5. Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
6. На следующем этапе вынимается прижимная пластина и модуль.
7. После демонтажа модуля от ДУТ отсоединяется разъем проводов.
8. После установки нового устройства сборка осуществляется в обратной последовательности.

Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена

Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Расположение прибора на Приоре

Типичные неисправности

Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.

• обрыв проводов;
• поломка разъема с проводами;
• выход из строя самого устройства.

Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.

Как проверить и поменять?

Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.

Чтобы снять устройство, нужно выполнить следующие действия:

1. Отключить питание авто, отсоединив минусовую клемму от АКБ.
2. Далее нужно демонтировать защиту двигателя.
3. Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
4. С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.

Фотогалерея «Замена регулятора детонации на Лада Приора»

Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.

Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.

Назначение и расположение ДУТ

ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.

Место расположения ДУТ

Главное его назначение контролировать уровень топлива в бензобаке.

В конструкцию устройства входит:

• поплавок;
• диэлектрическая пластина с расположенным реостатом;
• штанга, на которой находится контактный бегунок.

Внешний вид ДУТ

Типичные неисправности

Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:

• механическое повреждение корпуса бензобака;
• поломка поплавка;
• неисправности электрического характера;
• нарушение в цепи питания;
• неисправность ДУТ.

Для определения причины нужно провести диагностику.

Как проверить и поменять?

Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.

Для этого необходимо выполнить следующие действия:

1. Сначала демонтируем заднее сиденье.
2. Затем выкрутив два самореза, снимаем крышку лючка.
3. В верхней части модуля отключаем разъем с проводами.
4. Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
5. Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
6. На следующем этапе вынимается прижимная пластина и модуль.
7. После демонтажа модуля от ДУТ отсоединяется разъем проводов.
8. После установки нового устройства сборка осуществляется в обратной последовательности.

Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка

Видео «Как заменить ДУТ на автомобиле Лада Приора»

В этом видео демонстрируется, как поменять ДУТ на Приоре (автор ролика — DmitruY Channel).

Главные признаки неисправности датчика детонации на ВАЗ- 2112 16 клапанов

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же предпосылки неисправности, что и некие авто ГАЗ, Тойота, Газель, Приора и Калина. меняем датчик детонации сами. Подробная статья о замене датчика температуры замена датчика ваз-2112 16 клапанов. 2. Замена датчика детонации. 16:23. Новая. Естественно, не каждый автомобилист сумеет найти, что это конкретно тот датчик, но можно разглядеть прямые и косвенные предпосылки неисправности.

На видео обзор основных неисправностей и диагностика широкополосного датчика детонации на ВАЗ-2112:

Проверка датчика

После того как Вы заподозрили что с вашим автомобилем что-то не так, есть симптомы похожие на поломку ДД, то его необходимо проверить. Для проверки датчика необходим электронный мультиметр и отвертка.

На мультиметре выставляем самые минимальные значения постоянного напряжения (200мВ), так как импульс напряжения с датчика детонации очень маленький и практически не превышает 150мВ.

Далее подключаем щупы к датчику (полярность не имеет значения).

Металлическим предметом (отверткой) ударяем по металлической части датчика. На экране мультиметра должны появиться значения не превышающие 200мВ.

Если на экране не появляется никаких значений, значит ДД неисправен и подлежит замене.

Как поменять датчик детонации

Датчик недостаточного уровня охлаждающей жидкости в расширительном бачке — проверка и замена

Сенсор детонации ваз 2110, 2112 и 21214 с инжекторной системой подачи топлива находится в передней части двигателя. Если на моторе стоит 8 клапанов, то датчик устанавливается в районе 4 цилиндра, если 16 клапанов — то между 2 и 3 цилиндрами. На автомобилях Гранта, Приора и Калина он также располагается на блоке двигателя между цилиндрами.

Его замена займет не более 10-15 минут:

• Открутить болт, прижимающий его к блоку двигателя.
• Отсоединить датчик от клеммника. Убрать датчик и поставить на его место исправный.
• При установке нового датчика следует тщательно затягивать болт крепления — неустойчивый контакт с корпусом двигателя приведёт к ошибкам в работе ДД.
