Признаки поломки стартера и способы проверки работоспособности

Неисправность стартера ВАЗ, что к ним относится.

К неисправностям стартера ВАЗ относятся потеря мощности, вращение якоря стартера без вращения коленвала, отсутствие вращения вала якоря при включении стартера, не выключение стартера после отключения питания втягивающего реле, а так же треск в районе стартера при включении.

Неисправность стартера ВАЗ, при которой происходит потеря мощности. То есть когда аккумуляторная батарея заряжена, а число оборотов коленвала низкое возможны следующие неисправности: 1) Плохой контакт на клеммах АБ, 2) Разряжен аккумулятор 3) Плохой контакт в соединениях проводов на втягивающем реле, 4) Плохое соединение с массой автомобиля, 5) Подгорание контактов втягивающего реле 6) Ослабление крепления стартера 7) Износ втулок, разрушение подшипников якоря стартера 8)Износ или зависание щёток коллектора 9) Пробой изоляции статора или якоря 10) Обрыв или витковое замыкание обмотки якоря.

Как снять коробку скоростей

Но все куда хуже, если стартер крутится, но не крутит двигатель, а также слышны металлические звуки. Это говорит о том, что потребуется снимать коробку передач и менять венец маховика. Раз уж собираетесь сюда лезть, то вспомните, как давно меняли сцепление. Если не помните, когда, то приобретите комплект – диск, корзину, подшипник и шесть болтов. Процедура снятия коробки скоростей непростая, поэтому лишний раз ее накладно проводить. Первым делом отключите все провода, идущие к КПП и тросик привода спидометра. Теперь слейте масло, параллельно контролируя его внешний вид.

После этого отсоедините приводы – внутренние ШРУСы извлеките из КПП

Обратите внимание на то, что одновременно оба шарнира вынимать нельзя! Сначала демонтируйте первый, затем на его место поставьте заглушку. После этого только вынимайте второй

В противном случае дифференциал разрушится, придется разбирать коробку для устранения поломки. Затем подвешиваете двигатель и КПП, демонтируете подушки. Впрочем, на этом подготовка окончена. Теперь только выкрутить болты или гайки, которыми проводится крепление коробки к двигателю. И можно делать расстыковку.

Признаки неисправности генератора

Неисправности генератора не всегда можно определить с легкостью. Некоторые из них (так называемые «плавающие» неисправности) определяются только на специальном стенде.

Но если вы заметили, что свет фар, при работающем двигателе, стал более тусклым, а в обычный звук работающего мотора вмешиваются посторонние шумы или быстро разряжается аккумулятор, значит пришло время обратиться к мастерам. Потому что лучше предупредить неисправность, вовремя выполнив ремонт генератора, чем однажды испортить себе день неожиданной поломкой.

В последнее время стало очень удобно обращаться в профильные фирмы, специализацией которых является ремонт, обслуживание и продажа стартеров и генераторов. Современное оборудование в сочетании с квалифицированным персоналом и большим выбором запчастей, позволит всего за несколько часов устранить любую неисправность. А диагностика с разборкой и анализом степени износа деталей, поможет быстро установить степень работоспособности и произвести восстановительные работы.

Однако, можно и самостоятельно попробовать выполнить диагностику и устранить некоторые причины неисправностей генератора.

Если в автомобиле не заряжается аккумулятор, то в первую очередь нужно проверить натяжение ремня генератора – ремень должен быть натянут без провисаний. Это конечно можно сделать и на глаз, но лучше все же использовать динамометр: если потянуть за самую длинную ветвь ремня генератора с усилием 10 кгс, то она должна прогнуться не более чем на 10-15 мм.

На большинстве машин степень натяжения ремня генератора можно отрегулировать, ослабив гайку крепления корпуса генератора к регулировочной планке, и перемещая его при помощи монтировки в сторону противоположную от двигателя. После установки необходимой степени натяжения ремня затяните гайку крепления генератора обратно.

Если натяжение ремня генератора в норме, то, скорее всего, в замене нуждается реле-регулятор напряжения. На более старых машинах он представляет собой пластмассовую коробочку, прикрученную к брызговику переднего крыла, а в современных автомобилях регулятор встроен непосредственно в сам генератор.

Для замены реле-регулятора в генераторе необходимо сперва отвернуть два винта крепления, отсоединить контакты, после чего извлечь регулятор вместе с щеточным узлом из корпуса генератора.

Проверьте контактные кольца: подгоревшие нужно зачистить мелкозернистой шкуркой и протереть тканью, смоченной в растворителе.

В первое время после установки нового регулятора, возможно, напряжение будет несколько отличаться от номинального. Когда новые щетки генератора притрутся, все придет в норму.

Где искать причину?

Зная принцип работы всей схемы можно легко выделить те элементы цепи, проблемы с которыми могут возникнуть проблемы. К ним можно отнести:

  • аккумулятор;
  • провода и места их соединения;
  • замок зажигания;
  • втягивающее реле;
  • силовой электродвигатель;

Именно в таком порядке и следует проверять цепь при поиске причины.

Аккумулятор

Начнем с АКБ. Одной из причин не включающегося стартера является разрядка батареи. В результате её энергии просто не хватает, чтобы электродвигатель заработал, хотя на срабатывание реле его достаточно (отсюда и слышно щелчки). Косвенным признаком разряженного аккумулятора является сильное потускнение контрольных ламп приборной доски при попытках включить стартер.

Вторая проблема с аккумуляторной батареей – ненадежная фиксация клемм или сильное их окисление. Из-за этого контакт недостаточен из-за чего возникает сильное сопротивление, поэтому на стартер не поступает требуемого количества энергии.

Если с АКБ все в порядке – переходим к проводам. В первую очередь следует проверить надежность крепления и целостность «плюсового» провода к АКБ и выводу реле, а также «массы» двигателя. Примечательно, что многие автолюбители почему-то игнорируют проверку крепления «массы», поэтому долго и не могут найти причину.

Видео: Щелкает, не крутит стартер Максус LDV Maxus

Проводка, замок зажигания

Переходим к проводам питания втягивающего реле, идущим на замок. Здесь, кстати можно поступить проще, проверив сразу всю цепь одной несложной операцией:

  1. Ставим машину на «нейтральную» передачу и затягиваем ручник.
  2. Открываем капот и обеспечиваем доступ к выводам втягивающего реле.
  3. Берем отвертку или небольшой ключ и при помощи их замыкаем между собой выводы питания электродвигателя.

Если в результате замыкания выводов стартер начнет крутить, вероятнее всего есть потери напряжения в цепи питания или в самом реле. В этом случае сначала проверяем замок зажигания. Кстати, проверять проводку этой цепи нет особого смысла, поскольку если реле срабатывает, то напряжение все же подается.

Основной причиной в замке является подгорание контактов. Из-за этого напряжения, достаточного для удержания якоря – недостаточно, хотя для втягивания его хватает. Обычно подгорание проявляется в виде многократных щелчков без включения электродвигателя.

Втягивающее реле

Проблема может крыться и в самом реле. И здесь тоже зачастую виной становиться подгорание, но уже пятаков (клемм силовых выводов). В результате при замыкании из-за налета возникает большое сопротивление, поэтому напряжения для включения электродвигателя недостаточно.

Иногда неисправность возникает по причине подклинивания якоря в каком-то положении. Из-за этого он не доходит до упора, поэтому контакты не замыкаются.

Устранение проблемы по большей части проводится заменой неисправного элемента. Особенно это касается замка, поскольку после разборки и зачистки контактов, собрать все правильно достаточно проблематично. Что касается реле, то можно попробовать его восстановить, но обычно после ремонта узел служит не долго.

Бывают и сугубо механические причины – завальцовывание краев зубьев шестерни бендикса, заклинивание в положении, при котором она доходит до маховика. По этой причине она не заходит в зацепления, при этом шестеренка не дает дойти якорю до упора и замкнуть контакты. «Лечится» все заменой шестеренки и прочисткой вала, по которому она перемещается.

Если все перечисленные элементы в исправном состоянии и каких-либо дефектов не замечено, остается только проверить силовой электродвигатель. И для этого придется его разобрать, предварительно сняв стартер с авто.

Электродвигатель

В этом узле неисправности могут возникнуть как механические, так и электрические. В первом варианте поломок не так уж и много, а именно – износ опорных втулок якоря (ротора), из-за чего трение повышается настолько, что электромагнитному полю не удается его раскрутить, а также повреждения бендикса и его вилки включения. Устраняется эти проблемы заменой неисправных элементов.

Значительно хуже, если стартер не срабатывает по причине электрической поломки, среди которых можно выделить:

  1. Отгорание питающей шины.
  2. Износ щеток и выгорание ламелей коллектора.
  3. Замыкание или обрыв обмотки.

Первые две неисправности еще вполне устранимы. Путем замены поврежденных элементов удается восстановить работоспособность стартера.

А вот с обмоткой все значительно сложнее. При таких поломках ремонт зачастую не проводится (хотя обмотки все же можно перемотать), а стартер просто заменяется на новый.

(3 оценок, среднее: 5,00 из 5)

(3 оценок, среднее: 5,00 из 5)

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

  1. АКБ должен быть хорошо заряжен;
  2. Контакты «массы» надежны и хорошо закреплены;
  3. Провод от клеммы втягивающего реле цел и имеет хороший контакт;
  4. Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
  5. Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле, а также замыкание между витками или замкнуло на массу

О проблемах стартера по электрической части будет говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, из возможных причин основной остается одна — износились или же подвисли щетки.

Так как типичные неисправности стартера это:

  1. Неплотно прилегающие к коллектору щетки;
  2. Тяговое реле выходит из строя;
  3. Изнашивается коллектор якоря.

Иногда, может сгореть втягивающее реле на стартер. Есть 3 причины почему это случается:

  • разрушение материалов реле;
  • подгорают контактные пластины (в простонародье — пятаки);
  • сгорает обмотка.

Часто подобные проблемы возникают при попадании воды в корпус. Поэтому придется разбирать втягивающее и проверять состояние контактных пластин и впоследствии обмотки. Однако чаще всего проблема с реле решается его заменой.

Профилактика

Болезнь гораздо легче предотвратить, чем лечить. И в случае со стартером эта мысль также остается актуальной. Если вовремя проводить профилактику, то вы сможете избежать возникновения большинства из проблем выше.

Правила эксплуатации стартера

  1. Не включайте стартер просто так. Он не предназначен для длительной работы, его нельзя выдерживать в рабочем состоянии слишком долго — устройство может перегреться.
  2. Следите, не стал ли со временем стартер крутиться слабее, чем раньше, нет ли подозрительных шумов. Появились — лучше подумать о посещении сервиса или же самостоятельно попытаться разобраться в подозрительном поведении элемента.
  3. Не забывайте делать профилактику: регулярно снимать и чистить стартер, даже если он не подает признаков неисправности.

Видео — Основные правила ремонта стартера

Важно понимать, что если у вас нет навыков ремонта автомобиля в принципе, то лучше не стоит пытаться что-то диагностировать и исправлять самостоятельно, особенно если это «что-то» связано с электросистемой авто. Лучше сразу довериться специалистам

Если же вы обладаете определенными знаниями и умеете работать руками, то некоторые варианты неисправностей можете попробовать устранить самостоятельно. В любом случае стартер — это та часть автомобиля, без которой он даже не сможет завестись. А значит, важно следить за его состоянием и вовремя проводить профилактические мероприятия.

1 Признаки неисправностей и методы диагностики

Стартер – это электромеханическое устройство, обеспечивающее пуск двигателя от аккумулятора. Он работает вместе с другими системами, поэтому сначала проверяются они:

  • степень заряженности АКБ;
  • состояние клеммы массы;
  • целостность проводов и контактов;
  • исправность замка зажигания.

На эти места обращают внимание, когда при повороте ключа не слышен щелчок, якорь не вращается совсем или делает это очень медленно. Когда видимые признаки неисправности в электрической цепи не обнаружены, стартер снимают с машины и проводят диагностику

Понадобится аккумулятор в исправном состоянии, два силовых кабеля и мультиметр. Наиболее часто поломки случаются с втягивающим реле, щетками и коллектором якоря.

Первый способ проверки – с использованием батареи. Деталь надежно фиксируют, минусовую клемму соединяют с корпусом, а плюсовую – с верхним контактом. Если стартер исправен, слышен щелчок, и вал начинает вращаться. Когда это не происходит, возможны следующие основные причины:

  • на втягивающем реле подгорели контакты;
  • заклинил якорь;
  • повреждена обмотка реле или стартера.

Часто неисправность скрывается в щетках. Для проверки используют контрольную лампочку, один вывод которой соединяют со щеткодержателем, второй – с корпусом. Загорание свидетельствует о пробитой защите, требуется замена. Если износ равномерный, это произошло в течение длительного времени – процесс естественный. В противном случае проверяют состояние втулок. Если есть выработка, то якорь перекашивается, способствуя неравномерному стиранию щеток. К таким же последствиям приводит подгоревший коллектор, повреждение ламелей на нем.

Замыкание обмоток сопровождается отказом стартера – поломка нечастая, но случается. Чтобы проверить, используют мультиметр, наличие которого обязательно в арсенале автолюбителя, занимающегося ремонтом своими руками. Один контакт подключают на массу, второй по очереди к выводам обмоток – исправная показывает сопротивление 10 кОм. Пробой якоря проверяют, подсоединяя один контакт контрольной лампочки на 220 В к сердечнику, вторым касаются ламелей. В случае загорания неизбежен ремонт – перемотка или покупка новой детали.

Механические неисправности стартера проверяются, если он работает, но двигатель не запускается, потому что нет вращения коленвала. Причины в пробуксовке обгонной муфты, поломке рычага, износе поводкового кольца или буферной пружины. Для проверки бендикса его корпус через мягкую прокладку зажимают в тисках и прокручивают рукой. Исправный должен вращаться только в одну сторону, а в другую стопориться. Если на шестерне повреждены зубы, что определяется визуально, то стартер работает вхолостую – нет зацепления с маховиком двигателя.

Если слышен скрежет при запуске, то изношены зубья на венце. Значит, неправильный ход шестерни обгонной муфты. В ее корпус попадает грязь, засыхает смазка, тогда она тоже не работает. Определяют это после полной разборки и прочистки. Если стартер шумит, издает нетипичные звуки, требуется визуальный осмотр, демонтаж. Возможны такие поломки:

  • изношены втулки или ламели якоря;
  • отошли болты крепления;
  • выработаны зубья шестерни;
  • ротор задевает обмотки.

Случается, что стартер не останавливается, продолжает работать после того, как двигатель запустился. Причины в заедании рычага привода бендикса, изношенности его пружины или залипании контактов реле

Выхода из строя дорогостоящего и важного узла не следует допускать, нужно заранее обращать внимание на симптомы, указывающие на скорую поломку:

Устройство стартера и принцип его действия

Конструктивно стартерный узел на авто включает в себя следующие элементы:

  1. Корпус устройства или сам электромотор. Выполнен в виде цилиндрического механизма. Внутри электродвигателя устанавливаются обмотки возбуждения, а также сердечники.
  2. Якорное устройство. Этот элемент выполняется в виде оси, изготовленной из легированной стали. На якорном устройстве устанавливается сердечник, а также коллекторные пластины.
  3. Тяговое реле. Используется для подачи напряжения на электрический моторчик стартерного узла от выключателя зажигания. Тяговое реле также предназначено для выталкивания обгонной муфты. Этот элемент оборудуется силовыми контактами, а также подвижной перемычкой.
  4. Бендикс или обгонная муфта с приводной шестеренкой. Выполнен в виде роликового устройства, который осуществляет передачу крутящего момента к венцу маховика посредством шестеренки зацепления. Когда выполняется старт двигателя, бендикс отсоединяет приводную шестеренку, а также венец, что способствует сохранности стартерного узла.
  5. Щеточное устройство. Используется для подачи тока к коллекторным пластинчатым элементам якорного механизма. Щетки используются для увеличения мощности электрического моторчика, когда стартерный узел выполняет основной рабочий цикл.

На большинстве конструкция аналогична, все без исключения узлы оснащаются вышеописанными элементами. Различия обычно незначительные и касаются механизма для автоматического отсоединения шестерен. Кроме того, на транспортных средствах с АКПП стартерный узел оснащается дополнительными обмотками. Они используются для предотвращения запуска силового агрегата, когда рычаг трансмиссии расположен в любом режиме, кроме нейтрали или паркинга.

Составляющие компоненты стартерного узла

Весь процесс работы устройства условно проходит несколько этапов:

  1. Подключение приводной шестеренки к венцу.
  2. Запуск стартерного механизма.
  3. Отключение маховика и приводной шестеренки.

Весь цикл работы стартерного устройства авто кратковременный, этот узел не используется при езде автомобиля, а применяется только для пуска ДВС.

Принцип действия стартерного механизма более подробно выглядит так:

  1. Водитель проворачивает ключ в выключателе зажигания в положение пуска. Начинается передача тока от аккумуляторной батареи к замку, а затем на втягивающее реле.
  2. Приводная шестеренка бендикса входит в зацепление с маховиком.
  3. Шестеренка зацепляется, что приводит к замыканию электроцепи и подаче напряжения на электрический моторчик.
  4. Производится пуск силового агрегата. В момент, когда обороты последнего будут выше оборотов стартерного узла, обгонная муфта отсоединит приводную шестеренку с валом электрического мотора.

Схема соединения стартерного механизма на примере ВАЗ 2101

Как проверить стартер при его неисправности

Проверка стартера и выявление причины его поломки в значительной мере сэкономит ваш бюджет, при условии, что эта поломка устранима.

Поиск причины неисправности устройства нужно начинать от простого к сложному.

Проверьте, достаточно ли заряжено АКБ, и способно ли оно крутить стартер. Это лучше всего сделать вольтметром (норма 13,5В, а идеальное 14В), но в дороге такого устройства может и не быть.

Поэтому обратите внимание на фары, какой степени яркости они светятся. Сразу станет все понятно, особенно если включите дальний свет

Панель приборов тоже должна светиться достаточно ярко.

При попытке запуска двигателя, лампочки на табло не должны гаснуть или сильно притухать. Это первые признаки того, что АКБ разряжен.

Очень помогает диодный или цифровой вольтметр напряжения, которые вставляется в прикуриватель.

Проверьте контакты и наличие окиси на них, достаточно ли затянуты все болты на АКБ и на реле.

Проверяем работу тягового реле.

На задней части реле есть болт 30 и контакт 50 – их хорошо видно (условное обозначение на схеме).

Возьмите толстую отвертку или гаечный ключ и замкните их между собой, при этом, конечно же, цепь должна быть запитана током от АКБ на болт 30, который видно на рисунке.

Таким образом, мы подали ток на напрямую к тяговому реле, минуя замок зажигания, реле стартера (п.8, смотрите электрическую схему выше) и другие участки электропроводки.

Если тяговое реле сработало и бендекс начал вращаться, значит проблема в замке зажигания, реле устройства или существует какой-то обрыв в цепе до контакта 50.

Если мы слышим щелчки, бендекс выдвигается, но не вращается, значит тяговое реле исправно, а вся проблема в стартере.

А если в ответ тишина, значит, тяговое реле не рабочее.

Используем контрольку.

Контролька, это лампочка на 12 или 24В, к которой подключены два провода. С помощью этого простого устройства мы можем прозванивать электрическую цепь находя, тем самым разрывы в ней.

Прозванивать цепь можно на всех ее участках от замка зажигания до контакта 50, при этом зажигание должно быть включенным. Без помощника тут не обойтись.

Проверка тягового реле — способ 2.

  1. Проверьте на заряженность АКБ;
  2. Снимите стартер;
  3. Подключите тяговое реле по схеме, «+» (контакт 50) к «+» АКБ, корпус стартера поставьте на «-» АКБ или зажмите его в тисках и подключите к корпусу минусовой провод.
  4. Если вилка с бендексом выдвинулась до щелчка значит реле рабочее. Будет лучше если и сработал якорь, но для этого нужно, чтобы на контакт 30 поступал ток. В другом случае без разборки реле не обойтись.

Проверяем работу якоря.

Проверить работу непосредственно стартера можно следующим способом.

  1. Убедитесь, чтобы аккумуляторная батарея была заряжена полностью;
  2. Снимите стартер;
  3. Подключите все по схеме, «+» (провод на тяговом реле который идет непосредственно к обмотке якоря, не перепутайте с болтом 30 и контактом 50, смотрите рисунок выше) к «+» АКБ, корпус устройства поставьте на «-» АКБ или сделайте как в способе 2 с помощью тисков.
  4. Если стартер заработал, а при вышеописанных проверках молчал, то проблема в реле, а если и сейчас молчит, то нужно смотреть в первую очередь щетки.

Также смотрите метод исключения в подразделе выше.

Контакты 50 и 30.

Обратите внимание на контакты 50 и 30, которые отображены на схеме выше. Их нужно проверить на замыкание при обесточенной цепи

Возьмите омметр, настройте его и подключите к этим контактам. Также можно проверить сопротивление и в других направлениях, во всех случаях оно должно стремиться к бесконечности.

Если прастина на штоке тягового реле прикипела к пятакам-контактам (обратная сторона двух больших болтов), то сопротивление будет равно нулю.

Бендикс.

Проверяя стартер не забудьте про бендекс. Бывают ситуации, когда и тяговое реле работает и якорь вращается, а двигатель не заводится.

Проверьте состояние бендекса, может случиться так, что в результате износа зубьев, он не входи в зацепление с маховиком и будет достаточным его просто заменить.

Для такого случая характерна большая частота вращения бендекса со свойственным для этого звуком, но при этом двигатель не заводиться.


Не крутит стартер ВАЗ 2114, причины, как устранить неисправность

Диагностика якоря

Якорем называют статор и ротор. Первый – это внешняя обмотка, в которой создается магнитное напряжение. Второй – внутренняя обмотка, которая вертится под воздействием колебаний.

В этом случае блок так же понадобится извлечь из автомобиля и разобрать. Далее стоит осмотреть обмотку на предмет поражения. Это может быть «копченый» лак, видимые разрывы, характерный горелый запах.

Если все нормально – возможно проблема внутри. Тогда вам понадобится узнать, как проверить обмотку стартера мультиметром:

  1. Переведите мультиметр в режим замера сопротивления.
  2. Красный крокодил повесьте на обмотку, а черный на корпус.
  3. Если на экране от миллиона Ом – все хорошо. Если его нет вовсе или оно минимальное – значит есть внутренний пробой.

Это наиболее неприятные неисправности стартера и способа их устранения не существует – только замена.

Если с якорем все хорошо, можно напоследок проверить щетки:

  1. Возьмите 12-вольтовую лампочку с 2 проводками.
  2. Минус бросьте на массу, а плюс на плюс щеткодержателя.
  3. Подключите блок к АБК.
  4. Если лампа загорелась – щетки пора менять.

Поломка или износ механической части стартера Ваз 2110

Первая категория неисправностей стартера имеет механическую природу. О таких поломках свидетельствуют следующие признаки — стартер работает, но мотор не пускается, и нет вращения коленчатого вала.

Если стартер вращается, но двигатель не заводится, причин может быть множество:

  1. Пробуксовка муфты.
  2. Выход из строя, или соскакивание с оси, рычага отключения.
  3. Поломка буферной пружины, которая не выполняет поставленных задач.
  4. Сильный износ поводкового кольца.

Если в момент запуска двигателя, раздается скрежет, то это может свидетельствовать об износе зубцов венца маховика. Для решения проблемы, убедитесь в правильности регулировки хода шестеренки и осмотрите буферную пружину.

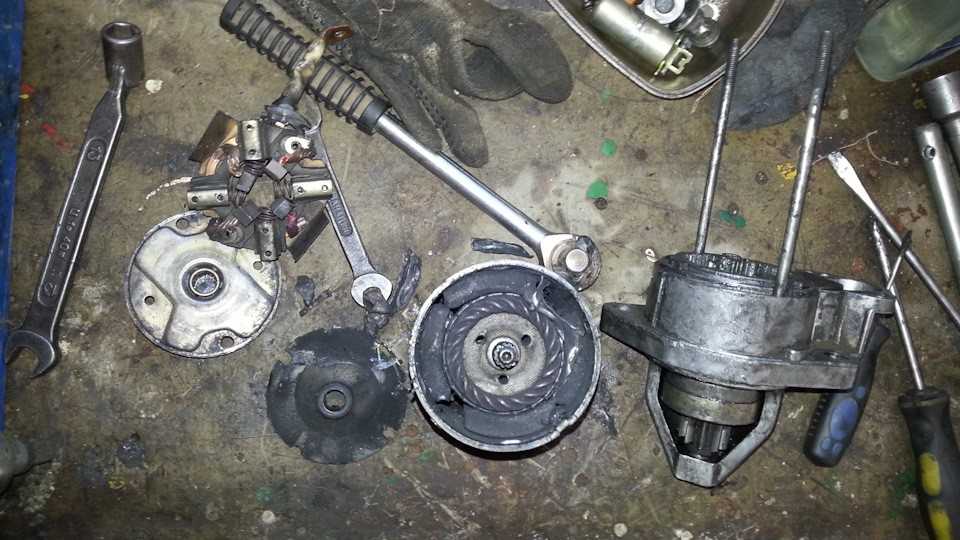

Стартер Ваз 2110 в разобранном состоянии

Неисправности стартера часто связаны с подозрительным шумом, во время работы устройства. В такой ситуации, производите осмотр моторного отсека, сверху или снизу. Здесь возможны следующие причины поломки:

  1. Повреждение зубьев.
  2. Ослабление крепящих болтов стартера.
  3. Износ втулки подшипников и шеек на якорном валу.
  4. Ослабление крепежа полюса внутри стартера. Следовательно, якорь касается стартерной части.

Причин подобной поломки может быть несколько:

  • Износ пружины муфты свободного хода.
  • «Прикипели» контакты тягового реле.
  • Заело и не работает тяговое реле.
  • Заклинил привод на валу или приводной рычаг.
  • Износилась обратная пружинка выключателя зажигания.

При наличии подобных неисправностей стартера, рекомендуется сразу снять клемму с устройства и приступать к поиску проблемы.

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

  • сначала нужно выключить аккумулятор и отключить от него клеммы;
  • используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
  • после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
  • далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
  • выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

  • в ходе заряда АКБ должен быть в спокойном состоянии;
  • когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
  • при движении АКБ в слабом режиме;
  • в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

  1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
  2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
  3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
  4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Признаки поломки стартера и способы проверки работоспособности

Неисправность стартера ВАЗ, что к ним относится.

К неисправностям стартера ВАЗ относятся потеря мощности, вращение якоря стартера без вращения коленвала, отсутствие вращения вала якоря при включении стартера, не выключение стартера после отключения питания втягивающего реле, а так же треск в районе стартера при включении.

Неисправность стартера ВАЗ, при которой происходит потеря мощности. То есть когда аккумуляторная батарея заряжена, а число оборотов коленвала низкое возможны следующие неисправности: 1) Плохой контакт на клеммах АБ, 2) Разряжен аккумулятор 3) Плохой контакт в соединениях проводов на втягивающем реле, 4) Плохое соединение с массой автомобиля, 5) Подгорание контактов втягивающего реле 6) Ослабление крепления стартера 7) Износ втулок, разрушение подшипников якоря стартера 8)Износ или зависание щёток коллектора 9) Пробой изоляции статора или якоря 10) Обрыв или витковое замыкание обмотки якоря.

Как снять коробку скоростей

Но все куда хуже, если стартер крутится, но не крутит двигатель, а также слышны металлические звуки. Это говорит о том, что потребуется снимать коробку передач и менять венец маховика. Раз уж собираетесь сюда лезть, то вспомните, как давно меняли сцепление. Если не помните, когда, то приобретите комплект – диск, корзину, подшипник и шесть болтов. Процедура снятия коробки скоростей непростая, поэтому лишний раз ее накладно проводить. Первым делом отключите все провода, идущие к КПП и тросик привода спидометра. Теперь слейте масло, параллельно контролируя его внешний вид.

После этого отсоедините приводы – внутренние ШРУСы извлеките из КПП

Обратите внимание на то, что одновременно оба шарнира вынимать нельзя! Сначала демонтируйте первый, затем на его место поставьте заглушку. После этого только вынимайте второй

В противном случае дифференциал разрушится, придется разбирать коробку для устранения поломки. Затем подвешиваете двигатель и КПП, демонтируете подушки. Впрочем, на этом подготовка окончена. Теперь только выкрутить болты или гайки, которыми проводится крепление коробки к двигателю. И можно делать расстыковку.

Признаки неисправности генератора

Неисправности генератора не всегда можно определить с легкостью. Некоторые из них (так называемые «плавающие» неисправности) определяются только на специальном стенде.

Но если вы заметили, что свет фар, при работающем двигателе, стал более тусклым, а в обычный звук работающего мотора вмешиваются посторонние шумы или быстро разряжается аккумулятор, значит пришло время обратиться к мастерам. Потому что лучше предупредить неисправность, вовремя выполнив ремонт генератора, чем однажды испортить себе день неожиданной поломкой.

В последнее время стало очень удобно обращаться в профильные фирмы, специализацией которых является ремонт, обслуживание и продажа стартеров и генераторов. Современное оборудование в сочетании с квалифицированным персоналом и большим выбором запчастей, позволит всего за несколько часов устранить любую неисправность. А диагностика с разборкой и анализом степени износа деталей, поможет быстро установить степень работоспособности и произвести восстановительные работы.

Однако, можно и самостоятельно попробовать выполнить диагностику и устранить некоторые причины неисправностей генератора.

Если в автомобиле не заряжается аккумулятор, то в первую очередь нужно проверить натяжение ремня генератора – ремень должен быть натянут без провисаний. Это конечно можно сделать и на глаз, но лучше все же использовать динамометр: если потянуть за самую длинную ветвь ремня генератора с усилием 10 кгс, то она должна прогнуться не более чем на 10-15 мм.

На большинстве машин степень натяжения ремня генератора можно отрегулировать, ослабив гайку крепления корпуса генератора к регулировочной планке, и перемещая его при помощи монтировки в сторону противоположную от двигателя. После установки необходимой степени натяжения ремня затяните гайку крепления генератора обратно.

Если натяжение ремня генератора в норме, то, скорее всего, в замене нуждается реле-регулятор напряжения. На более старых машинах он представляет собой пластмассовую коробочку, прикрученную к брызговику переднего крыла, а в современных автомобилях регулятор встроен непосредственно в сам генератор.

Для замены реле-регулятора в генераторе необходимо сперва отвернуть два винта крепления, отсоединить контакты, после чего извлечь регулятор вместе с щеточным узлом из корпуса генератора.

Проверьте контактные кольца: подгоревшие нужно зачистить мелкозернистой шкуркой и протереть тканью, смоченной в растворителе.

В первое время после установки нового регулятора, возможно, напряжение будет несколько отличаться от номинального. Когда новые щетки генератора притрутся, все придет в норму.

Где искать причину?

Зная принцип работы всей схемы можно легко выделить те элементы цепи, проблемы с которыми могут возникнуть проблемы. К ним можно отнести:

  • аккумулятор;
  • провода и места их соединения;
  • замок зажигания;
  • втягивающее реле;
  • силовой электродвигатель;

Именно в таком порядке и следует проверять цепь при поиске причины.

Аккумулятор

Начнем с АКБ. Одной из причин не включающегося стартера является разрядка батареи. В результате её энергии просто не хватает, чтобы электродвигатель заработал, хотя на срабатывание реле его достаточно (отсюда и слышно щелчки). Косвенным признаком разряженного аккумулятора является сильное потускнение контрольных ламп приборной доски при попытках включить стартер.

Вторая проблема с аккумуляторной батареей – ненадежная фиксация клемм или сильное их окисление. Из-за этого контакт недостаточен из-за чего возникает сильное сопротивление, поэтому на стартер не поступает требуемого количества энергии.

Если с АКБ все в порядке – переходим к проводам. В первую очередь следует проверить надежность крепления и целостность «плюсового» провода к АКБ и выводу реле, а также «массы» двигателя. Примечательно, что многие автолюбители почему-то игнорируют проверку крепления «массы», поэтому долго и не могут найти причину.

Видео: Щелкает, не крутит стартер Максус LDV Maxus

Проводка, замок зажигания

Переходим к проводам питания втягивающего реле, идущим на замок. Здесь, кстати можно поступить проще, проверив сразу всю цепь одной несложной операцией:

  1. Ставим машину на «нейтральную» передачу и затягиваем ручник.
  2. Открываем капот и обеспечиваем доступ к выводам втягивающего реле.
  3. Берем отвертку или небольшой ключ и при помощи их замыкаем между собой выводы питания электродвигателя.

Если в результате замыкания выводов стартер начнет крутить, вероятнее всего есть потери напряжения в цепи питания или в самом реле. В этом случае сначала проверяем замок зажигания. Кстати, проверять проводку этой цепи нет особого смысла, поскольку если реле срабатывает, то напряжение все же подается.

Основной причиной в замке является подгорание контактов. Из-за этого напряжения, достаточного для удержания якоря – недостаточно, хотя для втягивания его хватает. Обычно подгорание проявляется в виде многократных щелчков без включения электродвигателя.

Втягивающее реле

Проблема может крыться и в самом реле. И здесь тоже зачастую виной становиться подгорание, но уже пятаков (клемм силовых выводов). В результате при замыкании из-за налета возникает большое сопротивление, поэтому напряжения для включения электродвигателя недостаточно.

Иногда неисправность возникает по причине подклинивания якоря в каком-то положении. Из-за этого он не доходит до упора, поэтому контакты не замыкаются.

Устранение проблемы по большей части проводится заменой неисправного элемента. Особенно это касается замка, поскольку после разборки и зачистки контактов, собрать все правильно достаточно проблематично. Что касается реле, то можно попробовать его восстановить, но обычно после ремонта узел служит не долго.

Бывают и сугубо механические причины – завальцовывание краев зубьев шестерни бендикса, заклинивание в положении, при котором она доходит до маховика. По этой причине она не заходит в зацепления, при этом шестеренка не дает дойти якорю до упора и замкнуть контакты. «Лечится» все заменой шестеренки и прочисткой вала, по которому она перемещается.

Если все перечисленные элементы в исправном состоянии и каких-либо дефектов не замечено, остается только проверить силовой электродвигатель. И для этого придется его разобрать, предварительно сняв стартер с авто.

Электродвигатель

В этом узле неисправности могут возникнуть как механические, так и электрические. В первом варианте поломок не так уж и много, а именно – износ опорных втулок якоря (ротора), из-за чего трение повышается настолько, что электромагнитному полю не удается его раскрутить, а также повреждения бендикса и его вилки включения. Устраняется эти проблемы заменой неисправных элементов.

Значительно хуже, если стартер не срабатывает по причине электрической поломки, среди которых можно выделить:

  1. Отгорание питающей шины.
  2. Износ щеток и выгорание ламелей коллектора.
  3. Замыкание или обрыв обмотки.

Первые две неисправности еще вполне устранимы. Путем замены поврежденных элементов удается восстановить работоспособность стартера.

А вот с обмоткой все значительно сложнее. При таких поломках ремонт зачастую не проводится (хотя обмотки все же можно перемотать), а стартер просто заменяется на новый.

(3 оценок, среднее: 5,00 из 5)

(3 оценок, среднее: 5,00 из 5)

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

  1. АКБ должен быть хорошо заряжен;
  2. Контакты «массы» надежны и хорошо закреплены;
  3. Провод от клеммы втягивающего реле цел и имеет хороший контакт;
  4. Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
  5. Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле, а также замыкание между витками или замкнуло на массу

О проблемах стартера по электрической части будет говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, из возможных причин основной остается одна — износились или же подвисли щетки.

Так как типичные неисправности стартера это:

  1. Неплотно прилегающие к коллектору щетки;
  2. Тяговое реле выходит из строя;
  3. Изнашивается коллектор якоря.

Иногда, может сгореть втягивающее реле на стартер. Есть 3 причины почему это случается:

  • разрушение материалов реле;
  • подгорают контактные пластины (в простонародье — пятаки);
  • сгорает обмотка.

Часто подобные проблемы возникают при попадании воды в корпус. Поэтому придется разбирать втягивающее и проверять состояние контактных пластин и впоследствии обмотки. Однако чаще всего проблема с реле решается его заменой.

Профилактика

Болезнь гораздо легче предотвратить, чем лечить. И в случае со стартером эта мысль также остается актуальной. Если вовремя проводить профилактику, то вы сможете избежать возникновения большинства из проблем выше.

Правила эксплуатации стартера

  1. Не включайте стартер просто так. Он не предназначен для длительной работы, его нельзя выдерживать в рабочем состоянии слишком долго — устройство может перегреться.
  2. Следите, не стал ли со временем стартер крутиться слабее, чем раньше, нет ли подозрительных шумов. Появились — лучше подумать о посещении сервиса или же самостоятельно попытаться разобраться в подозрительном поведении элемента.
  3. Не забывайте делать профилактику: регулярно снимать и чистить стартер, даже если он не подает признаков неисправности.

Видео — Основные правила ремонта стартера

Важно понимать, что если у вас нет навыков ремонта автомобиля в принципе, то лучше не стоит пытаться что-то диагностировать и исправлять самостоятельно, особенно если это «что-то» связано с электросистемой авто. Лучше сразу довериться специалистам

Если же вы обладаете определенными знаниями и умеете работать руками, то некоторые варианты неисправностей можете попробовать устранить самостоятельно. В любом случае стартер — это та часть автомобиля, без которой он даже не сможет завестись. А значит, важно следить за его состоянием и вовремя проводить профилактические мероприятия.

1 Признаки неисправностей и методы диагностики

Стартер – это электромеханическое устройство, обеспечивающее пуск двигателя от аккумулятора. Он работает вместе с другими системами, поэтому сначала проверяются они:

  • степень заряженности АКБ;
  • состояние клеммы массы;
  • целостность проводов и контактов;
  • исправность замка зажигания.

На эти места обращают внимание, когда при повороте ключа не слышен щелчок, якорь не вращается совсем или делает это очень медленно. Когда видимые признаки неисправности в электрической цепи не обнаружены, стартер снимают с машины и проводят диагностику

Понадобится аккумулятор в исправном состоянии, два силовых кабеля и мультиметр. Наиболее часто поломки случаются с втягивающим реле, щетками и коллектором якоря.

Первый способ проверки – с использованием батареи. Деталь надежно фиксируют, минусовую клемму соединяют с корпусом, а плюсовую – с верхним контактом. Если стартер исправен, слышен щелчок, и вал начинает вращаться. Когда это не происходит, возможны следующие основные причины:

  • на втягивающем реле подгорели контакты;
  • заклинил якорь;
  • повреждена обмотка реле или стартера.

Часто неисправность скрывается в щетках. Для проверки используют контрольную лампочку, один вывод которой соединяют со щеткодержателем, второй – с корпусом. Загорание свидетельствует о пробитой защите, требуется замена. Если износ равномерный, это произошло в течение длительного времени – процесс естественный. В противном случае проверяют состояние втулок. Если есть выработка, то якорь перекашивается, способствуя неравномерному стиранию щеток. К таким же последствиям приводит подгоревший коллектор, повреждение ламелей на нем.

Замыкание обмоток сопровождается отказом стартера – поломка нечастая, но случается. Чтобы проверить, используют мультиметр, наличие которого обязательно в арсенале автолюбителя, занимающегося ремонтом своими руками. Один контакт подключают на массу, второй по очереди к выводам обмоток – исправная показывает сопротивление 10 кОм. Пробой якоря проверяют, подсоединяя один контакт контрольной лампочки на 220 В к сердечнику, вторым касаются ламелей. В случае загорания неизбежен ремонт – перемотка или покупка новой детали.

Механические неисправности стартера проверяются, если он работает, но двигатель не запускается, потому что нет вращения коленвала. Причины в пробуксовке обгонной муфты, поломке рычага, износе поводкового кольца или буферной пружины. Для проверки бендикса его корпус через мягкую прокладку зажимают в тисках и прокручивают рукой. Исправный должен вращаться только в одну сторону, а в другую стопориться. Если на шестерне повреждены зубы, что определяется визуально, то стартер работает вхолостую – нет зацепления с маховиком двигателя.

Если слышен скрежет при запуске, то изношены зубья на венце. Значит, неправильный ход шестерни обгонной муфты. В ее корпус попадает грязь, засыхает смазка, тогда она тоже не работает. Определяют это после полной разборки и прочистки. Если стартер шумит, издает нетипичные звуки, требуется визуальный осмотр, демонтаж. Возможны такие поломки:

  • изношены втулки или ламели якоря;
  • отошли болты крепления;
  • выработаны зубья шестерни;
  • ротор задевает обмотки.

Случается, что стартер не останавливается, продолжает работать после того, как двигатель запустился. Причины в заедании рычага привода бендикса, изношенности его пружины или залипании контактов реле

Выхода из строя дорогостоящего и важного узла не следует допускать, нужно заранее обращать внимание на симптомы, указывающие на скорую поломку:

Устройство стартера и принцип его действия

Конструктивно стартерный узел на авто включает в себя следующие элементы:

  1. Корпус устройства или сам электромотор. Выполнен в виде цилиндрического механизма. Внутри электродвигателя устанавливаются обмотки возбуждения, а также сердечники.
  2. Якорное устройство. Этот элемент выполняется в виде оси, изготовленной из легированной стали. На якорном устройстве устанавливается сердечник, а также коллекторные пластины.
  3. Тяговое реле. Используется для подачи напряжения на электрический моторчик стартерного узла от выключателя зажигания. Тяговое реле также предназначено для выталкивания обгонной муфты. Этот элемент оборудуется силовыми контактами, а также подвижной перемычкой.
  4. Бендикс или обгонная муфта с приводной шестеренкой. Выполнен в виде роликового устройства, который осуществляет передачу крутящего момента к венцу маховика посредством шестеренки зацепления. Когда выполняется старт двигателя, бендикс отсоединяет приводную шестеренку, а также венец, что способствует сохранности стартерного узла.
  5. Щеточное устройство. Используется для подачи тока к коллекторным пластинчатым элементам якорного механизма. Щетки используются для увеличения мощности электрического моторчика, когда стартерный узел выполняет основной рабочий цикл.

На большинстве конструкция аналогична, все без исключения узлы оснащаются вышеописанными элементами. Различия обычно незначительные и касаются механизма для автоматического отсоединения шестерен. Кроме того, на транспортных средствах с АКПП стартерный узел оснащается дополнительными обмотками. Они используются для предотвращения запуска силового агрегата, когда рычаг трансмиссии расположен в любом режиме, кроме нейтрали или паркинга.

Составляющие компоненты стартерного узла

Весь процесс работы устройства условно проходит несколько этапов:

  1. Подключение приводной шестеренки к венцу.
  2. Запуск стартерного механизма.
  3. Отключение маховика и приводной шестеренки.

Весь цикл работы стартерного устройства авто кратковременный, этот узел не используется при езде автомобиля, а применяется только для пуска ДВС.

Принцип действия стартерного механизма более подробно выглядит так:

  1. Водитель проворачивает ключ в выключателе зажигания в положение пуска. Начинается передача тока от аккумуляторной батареи к замку, а затем на втягивающее реле.
  2. Приводная шестеренка бендикса входит в зацепление с маховиком.
  3. Шестеренка зацепляется, что приводит к замыканию электроцепи и подаче напряжения на электрический моторчик.
  4. Производится пуск силового агрегата. В момент, когда обороты последнего будут выше оборотов стартерного узла, обгонная муфта отсоединит приводную шестеренку с валом электрического мотора.

Схема соединения стартерного механизма на примере ВАЗ 2101

Как проверить стартер при его неисправности

Проверка стартера и выявление причины его поломки в значительной мере сэкономит ваш бюджет, при условии, что эта поломка устранима.

Поиск причины неисправности устройства нужно начинать от простого к сложному.

Проверьте, достаточно ли заряжено АКБ, и способно ли оно крутить стартер. Это лучше всего сделать вольтметром (норма 13,5В, а идеальное 14В), но в дороге такого устройства может и не быть.

Поэтому обратите внимание на фары, какой степени яркости они светятся. Сразу станет все понятно, особенно если включите дальний свет

Панель приборов тоже должна светиться достаточно ярко.

При попытке запуска двигателя, лампочки на табло не должны гаснуть или сильно притухать. Это первые признаки того, что АКБ разряжен.

Очень помогает диодный или цифровой вольтметр напряжения, которые вставляется в прикуриватель.

Проверьте контакты и наличие окиси на них, достаточно ли затянуты все болты на АКБ и на реле.

Проверяем работу тягового реле.

На задней части реле есть болт 30 и контакт 50 – их хорошо видно (условное обозначение на схеме).

Возьмите толстую отвертку или гаечный ключ и замкните их между собой, при этом, конечно же, цепь должна быть запитана током от АКБ на болт 30, который видно на рисунке.

Таким образом, мы подали ток на напрямую к тяговому реле, минуя замок зажигания, реле стартера (п.8, смотрите электрическую схему выше) и другие участки электропроводки.

Если тяговое реле сработало и бендекс начал вращаться, значит проблема в замке зажигания, реле устройства или существует какой-то обрыв в цепе до контакта 50.

Если мы слышим щелчки, бендекс выдвигается, но не вращается, значит тяговое реле исправно, а вся проблема в стартере.

А если в ответ тишина, значит, тяговое реле не рабочее.

Используем контрольку.

Контролька, это лампочка на 12 или 24В, к которой подключены два провода. С помощью этого простого устройства мы можем прозванивать электрическую цепь находя, тем самым разрывы в ней.

Прозванивать цепь можно на всех ее участках от замка зажигания до контакта 50, при этом зажигание должно быть включенным. Без помощника тут не обойтись.

Проверка тягового реле — способ 2.

  1. Проверьте на заряженность АКБ;
  2. Снимите стартер;
  3. Подключите тяговое реле по схеме, «+» (контакт 50) к «+» АКБ, корпус стартера поставьте на «-» АКБ или зажмите его в тисках и подключите к корпусу минусовой провод.
  4. Если вилка с бендексом выдвинулась до щелчка значит реле рабочее. Будет лучше если и сработал якорь, но для этого нужно, чтобы на контакт 30 поступал ток. В другом случае без разборки реле не обойтись.

Проверяем работу якоря.

Проверить работу непосредственно стартера можно следующим способом.

  1. Убедитесь, чтобы аккумуляторная батарея была заряжена полностью;
  2. Снимите стартер;
  3. Подключите все по схеме, «+» (провод на тяговом реле который идет непосредственно к обмотке якоря, не перепутайте с болтом 30 и контактом 50, смотрите рисунок выше) к «+» АКБ, корпус устройства поставьте на «-» АКБ или сделайте как в способе 2 с помощью тисков.
  4. Если стартер заработал, а при вышеописанных проверках молчал, то проблема в реле, а если и сейчас молчит, то нужно смотреть в первую очередь щетки.

Также смотрите метод исключения в подразделе выше.

Контакты 50 и 30.

Обратите внимание на контакты 50 и 30, которые отображены на схеме выше. Их нужно проверить на замыкание при обесточенной цепи

Возьмите омметр, настройте его и подключите к этим контактам. Также можно проверить сопротивление и в других направлениях, во всех случаях оно должно стремиться к бесконечности.

Если прастина на штоке тягового реле прикипела к пятакам-контактам (обратная сторона двух больших болтов), то сопротивление будет равно нулю.

Бендикс.

Проверяя стартер не забудьте про бендекс. Бывают ситуации, когда и тяговое реле работает и якорь вращается, а двигатель не заводится.

Проверьте состояние бендекса, может случиться так, что в результате износа зубьев, он не входи в зацепление с маховиком и будет достаточным его просто заменить.

Для такого случая характерна большая частота вращения бендекса со свойственным для этого звуком, но при этом двигатель не заводиться.


Не крутит стартер ВАЗ 2114, причины, как устранить неисправность

Диагностика якоря

Якорем называют статор и ротор. Первый – это внешняя обмотка, в которой создается магнитное напряжение. Второй – внутренняя обмотка, которая вертится под воздействием колебаний.

В этом случае блок так же понадобится извлечь из автомобиля и разобрать. Далее стоит осмотреть обмотку на предмет поражения. Это может быть «копченый» лак, видимые разрывы, характерный горелый запах.

Если все нормально – возможно проблема внутри. Тогда вам понадобится узнать, как проверить обмотку стартера мультиметром:

  1. Переведите мультиметр в режим замера сопротивления.
  2. Красный крокодил повесьте на обмотку, а черный на корпус.
  3. Если на экране от миллиона Ом – все хорошо. Если его нет вовсе или оно минимальное – значит есть внутренний пробой.

Это наиболее неприятные неисправности стартера и способа их устранения не существует – только замена.

Если с якорем все хорошо, можно напоследок проверить щетки:

  1. Возьмите 12-вольтовую лампочку с 2 проводками.
  2. Минус бросьте на массу, а плюс на плюс щеткодержателя.
  3. Подключите блок к АБК.
  4. Если лампа загорелась – щетки пора менять.

Поломка или износ механической части стартера Ваз 2110

Первая категория неисправностей стартера имеет механическую природу. О таких поломках свидетельствуют следующие признаки — стартер работает, но мотор не пускается, и нет вращения коленчатого вала.

Если стартер вращается, но двигатель не заводится, причин может быть множество:

  1. Пробуксовка муфты.
  2. Выход из строя, или соскакивание с оси, рычага отключения.
  3. Поломка буферной пружины, которая не выполняет поставленных задач.
  4. Сильный износ поводкового кольца.

Если в момент запуска двигателя, раздается скрежет, то это может свидетельствовать об износе зубцов венца маховика. Для решения проблемы, убедитесь в правильности регулировки хода шестеренки и осмотрите буферную пружину.

Стартер Ваз 2110 в разобранном состоянии

Неисправности стартера часто связаны с подозрительным шумом, во время работы устройства. В такой ситуации, производите осмотр моторного отсека, сверху или снизу. Здесь возможны следующие причины поломки:

  1. Повреждение зубьев.
  2. Ослабление крепящих болтов стартера.
  3. Износ втулки подшипников и шеек на якорном валу.
  4. Ослабление крепежа полюса внутри стартера. Следовательно, якорь касается стартерной части.

Причин подобной поломки может быть несколько:

  • Износ пружины муфты свободного хода.
  • «Прикипели» контакты тягового реле.
  • Заело и не работает тяговое реле.
  • Заклинил привод на валу или приводной рычаг.
  • Износилась обратная пружинка выключателя зажигания.

При наличии подобных неисправностей стартера, рекомендуется сразу снять клемму с устройства и приступать к поиску проблемы.

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

  • сначала нужно выключить аккумулятор и отключить от него клеммы;
  • используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
  • после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
  • далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
  • выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

  • в ходе заряда АКБ должен быть в спокойном состоянии;
  • когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
  • при движении АКБ в слабом режиме;
  • в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

  1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
  2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
  3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
  4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
