Признаки и причины возникновения неисправностей коробки

Коробка передач на ВАЗ 2107 считается достаточно надежным узлом, однако при длительной эксплуатации некоторые ее элементы по тем или иным причинам могут выйти из строя. Если появились первые нарушения в работе КПП, во избежание возникновения более серьезных поломок, необходимо как можно быстрее диагностировать и устранить проблему.

Перечень основных поломок МКПП ВАЗ 2107, причины их возникновения и методы устранения разнообразны

При этом важно обращать внимание на такие признаки, а также правильно подбирать методы ремонта:. Передачи включаются произвольно либо не включаются вовсе (износ подвижных деталей КПП (пружина, шарниры), стирание блокирующих колечек на синхронизаторах, износ пружины синхронизатора, износ зубчиков на шестернях). Проблему устраняют путем замены неисправных деталей, либо проведением капитального ремонта коробки;

Проблему устраняют путем замены неисправных деталей, либо проведением капитального ремонта коробки;

Передачи включаются произвольно либо не включаются вовсе (износ подвижных деталей КПП (пружина, шарниры), стирание блокирующих колечек на синхронизаторах, износ пружины синхронизатора, износ зубчиков на шестернях). Проблему устраняют путем замены неисправных деталей, либо проведением капитального ремонта коробки;

Ремонт коробки ВАЗ 2107

Учитывая все конструктивно-эксплуатационные особенности КПП ВАЗ 2107, проведение ремонтных работ самостоятельно возможно только при условии большого опыта в обслуживании и ремонте такого рода агрегатов. Если в ремонте нуждается коробка на ВАЗ 2107, основные этапы ремонтных работ:

  • подготовка (наличие необходимого инструмента, ямы либо эстакады);
  • установка автомобиля на яму/эстакаду, слив масла из КПП др.);
  • демонтаж коробки;
  • разборка и дефектовка;
  • устранение неисправностей;
  • сборка и установка коробки на место.
  • торцевой ключ на «10» и «19»;
  • отвертка с крестообразным лезвием;
  • пинцет и две отвертки с тонким плоским лезвием;

Общий порядок действий следующий:

  • установить автомобиль на смотровую яму либо на эстакаду;
  • отсоединив провод от минусовой клеммы на АКБ, слить рабочую смазывающую жидкость КПП (трансмиссионное масло);
  • сняв панель радиоприемника и нажав на рычаг, вставить плоскую отвертку в отверстие запорной втулки коробки для вывода ее наружу;
  • сняв стержень с рычага, пинцетом извлечь из рычага упругую резиновую вставку демпфера;

Снятие коробки передач ВАЗ 21074

  • 255 9 198k
  • 129 1 154k

В данном фото отчёте подробно показано как произвести снятие ручной коробки передач (МКПП) на автомобиле ВАЗ 21074. Стоит отметить что процедура замены коробки передач достаточно трудоёмкая, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и пр.). Вес МКПП составляет где то 50 кг, не так уж и много, но держать его над головой достаточно проблематично, так что рекомендуем производить снятие с помощником.

Для снятия коробки передач вам потребуется:

  1. Гараж с ямой;
  2. Набор гаечных и рожковых ключей;
  3. Набор ключей шестигранников (ТОРКС);
  4. Молоток, кувалда;
  5. Плоскогубцы;

Домкратим автомобиль с обеих сторон. Подлаживаем под машину деревянные бруски так, чтобы задняя часть автомобиля была подвешена.

Это делается для того, что бы когда вы будете откручивать карданный вал от флянца редуктора заднего моста необходимо будет прокручивать карданный вал, чтобы открутить 4 его крепёжных болта.

Откручиваем четыре болта крепления карданного вала к флянцу редуктора заднего моста. И разъединяем их чтобы не лазить туда больше.

Далее снимаем аккумулятор вообще. Затем откручиваем четыре болта крепления приёмной трубы к выпускному коллектору.

Рассоединяем колодку соединения датчика кислорода. И вынимаем крепёжный хомут.

Откручиваем 2 верхних болта крепления стартера к кожуху коробки, а также защиту стартера если она имеется. Нижний её болт удобнее будет открутить с низу с помощью торцевого ключа на 10. И нижний болт крепления стартера тоже.

Замена коробки передач на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Коробка передач – одна из самых важных деталей при сборке практически любого автомобиля, потому что как нам всем известно если не будет коробки то и колёса вовсе не будут крутиться, так как крутящий момент передаётся лишь от коробки на колёса автомобиля. Со временем коробка, как и любой другой агрегат приходит в негодность и наступает момент когда её нужно менять, но не все знают как произвести данную операцию без ущерба себе (Так как коробка очень тяжелая и может упасть на ногу и т.д) и автомобилю.

Примечание! Для замены коробки вам нужно будет запастись: Основным набором гаечных ключей в который будут входить ключи «на 10», а так же «на 13» и «на 19». Вместо гаечных ключей можно так же запастись (Если есть) такого же размера головками, а так же карданными шарнирами и удлинителем на который всё это будет одеваться!

Ещё для замены нужно будет взять с собой: Отвёртку, пассатижи, по возможности воронку и ненужную ёмкость литра «на 2» которую можно будет потом закрыть крышкой, так как ёмкость нужна для слива отработанного масла которое вы потом можете залить обратно коробку или же выкинуть ёмкость!

А так же ещё необходимо будет запастись: Длинным толстым бруском, благодаря которому во время снятия коробки её можно будет подпереть, чтобы она не висела и тем самым спокойно отвернуть все болты её крепления!

Когда нужно менять коробку на автомобиле?

Она подлежит замене, при:

  • Её выходе из строя.
  • А так же при повышении шума которая неисправная коробка будет давать.
  • Ещё при затруднённости в переключение передач и при самопроизвольном выключении данных передач.
  • При неисправной коробки могут так же блокироваться колёса при движении на скорости, при неисправной коробки так же наблюдаться течь масла через различные уплотнения и прокладки.

Примечание! Большинство из вышеперечисленных проблем можно так же устранить посредством ремонта коробки, поэтому подумайте прежде чем покупать новую коробку передач и менять её, вить можно заменить лишь отдельно её комплектующие! (О том как отремонтировать коробку, см. в статье: «Ремонт коробки передач на ВАЗ»)

Какие подшипники лучше в коробку ВАЗ 2107

Трансмиссии классических моделей от АвтоВАЗа отличаются неплохой надежностью, неприхотливостью в обслуживании и относительной, по сравнению с иностранными моделями, простотой в ремонте. Однако, учитывая солидный возраст даже самых молодых моделей, у многих могут возникнуть проблемы не только с кузовом, электрикой и иными частями, но и с порядком работы КПП.В ее системе присутствует большое количество деталей, работа которых в целом критически важна для системы. К числу таких компонентов относится и подшипник первичного вала коробки ВАЗ 2107. Эта небольшая часть отвечает за работу самого вала коробки, обеспечивающего беспрепятственную передачу крутящего момента и изменение передаточных чисел.

Аналогичные функции осуществляют и иные подшипники в коробке – вторичного вала и промежуточного вала. Данные детали изготавливаются из особо прочных металлических корпусов по форме круга, с большим количеством подвижных частей в виде металлических шарниров, которые позволяют валам беспрепятственно осуществлять свои прямые функции.

При этом надежность этих частей достаточно высока, они выходят из строя лишь на очень больших пробегах или при проявлении критически высоких нагрузок на коробку передач. Также такие части подвергаются несложной диагностике. На рынке представлено множество различных компонентов в виде запасных частей для автомобилей ВАЗ.

Тюнинг рычага

Рычаг скоростей расположен на «семерке» несколько неудачно, некоторые считают, что он длинноват, другие далеко тянуться и общее замечание при включении задней скорости к основным добавляется, что бьемся рукой о коленку пассажира.

Некоторые подбирают подходящие по размеру рычаги от иномарок и закрепляют их. Второе, и самое простое, при самостоятельной модернизация рукоятки, это просто сделать ее покороче. Для этого стержень рычага отпиливают на 5 — 7 см длины и заново нарезают резьбу.

Самый радикальны способ тюнинга, это перенос рычага ближе к водителю и уменьшение его хода при переключении передач. Выглядит, при доводке до логичного конца, солидно.

Более подробно о такой процедуре прочитайте на сайте.

Приведенный тюнинг рычага делает уникальным салон вашей машины, но не забывайте о безопасности вождения ведь приведенные примеры имеют свои плюсы и минусы и делать их или нет решать Вам.

Технические характеристики МКПП

В инструкции по эксплуатации технические характеристики коробки указываются совместно с характеристиками трансмиссии. Это приводится в табличной форме:

       Сцепление Однодисковое, сухое с гидравлическим приводом включения и центральной диафрагменной пружиной
  Коробка передач Механическая, пятиступенчатая, трехходовая, трехвальная, с синхронизаторами на всех передачах переднего хода
Передаточные   числа на передачах
        Первая                                                   3.667
        Вторая                                                   2.100
        Третья                                                   1.361
      Четвертая                                                   1.000
          Пятая                                                    0.820
      Задний ход                                                    3.530
Карданная передача       Двухвальная с промежуточной опорой и эластичной муфтой
Главная передача Гипоидная
Передаточное число главной передачи 3.9 или 4.1
Дифференциал Конический, двухсателлитный

Снятие коробки передач ВАЗ 2107

Сначала надо перекатить автомобиль на яму или на подъемник и снять минусовый провод аккумулятора. Это необходимо сделать для того, чтоб при отсоединении стартера не возникло короткое замыкание.

При постановке на яму следует затянуть ручной тормоз и подпереть задние колеса башмаками или кирпичами. Иначе машина может покатиться в процессе работы. При использовании подъемника этого не требуется.

Начать работу можно со снятия декоративного чехла рычага переключения передач. Затем необходимо извлечь распорную втулку рычага, для чего лучше воспользоваться тонкой отверткой или шилом, и снять рычаг вместе с втулкой.

Чтобы не потерять детали, лучше вставить распорную втулку обратно в рычаг КПП.

Под декоративным ковриком находятся четыре самореза, крепящие крышку Они откручиваются крестовой отверткой, после чего следует снять крышку вместе с поролоновым уплотнителем, чтобы избежать повреждения во время снятия КПП.

Далее следует перейти в яму (поднять автомобиль на подъемник).

Сначала следует снять приемную трубу глушителя и стартер.

Для снятия кардана необходимо открутить болты крепления подвески кардана к кузову и соединения кардана с редуктором заднего моста. После этого кардан легко снимается со шлицов муфты.

Теперь нужно найти колодку проводов, подключенных к датчику фонаря заднего хода и отключить ее. Она крепится в правой части коробки. После чего необходимо открутить при помощи пассатижей гайку троса спидометра и снять его, после чего открутить болты крепления крышки кожуха сцепления и снять их.

Чтобы не получить травму и не повредить автомобиль, следует подстраховаться, подперев КПП. При работе с ямы это можно сделать при помощи короткого крепкого бруска и домкрата, или же при помощи длинного бруска в случае использования подъемника или ямы. Лучше подстраховаться при помощи подпорки или привлечь к работе напарников, которые будут поддерживать коробку передач в процессе демонтажа. Остается снять рабочий цилиндр сцепления и снять коробку передач.

Процесс снятия коробки

Чтобы провести процедуру снятия, автомобиль необходимо поместить на эстакаду, подъемник или смотровую яму, так как процесс трудоемкий и тяжелый. Снятие коробки невозможно без помощников, поэтому следует позвать пару человек желательно с опытом ремонта автомобилей.

Инструменты

Для проведения процедуры снятия коробки передач потребуются следующие инструменты:

  • набор гаечных ключей, в котором должны быть ключи на «10», «13» и «19»;
  • можно использовать накидные с головками тех же размеров, карданные шарниры с удлинителем, на который будут надеваться головки;

Набор ключей

пассатижи;
плоская и крестовая отвертки;
пинцет;
воронку;
емкость для масла;
подпорка для коробки передач;
чистые тряпки.

  1. Работы начинаются с поднятия капота автомобиля ВАЗ 2107. В первую очередь следует отсоединить минусовую клемму на аккумуляторе. Далее снимается панель радиоприемника.
  2. Нажав на рычаг КПП, следует вставить отвертку либо другой подходящий инструмент в отверстие втулки запорного типа, отодвигая ее вниз, вывести из стержневой полости.

Снимаем рукоятку

Затем стержень рычага нужно вытянуть из рычага коробки передач. С помощью пинцета из вытащенного стержня извлекается резиновая демпфера рычага.
Воспользовавшись двумя отвертками, следует разжать лепестки самой верхней втулки и снять ее с рычага. Затем необходимо снять еще две втулки: нижнюю резиновую (А) и запорную (Б).

Снятие втулок с рычага

Сдвинув обивку на полу, с помощью крестовой отвертки откручивают четыре самореза, удерживающие крышку, прикрывающую отверстие вокруг ручки.
Освобожденную крышку снимают вместе с уплотнителем в виде поролона с рычага.

Снимаем крышку с уплотнителем

С помощью отвертки откручивают два болта, которые держат чехол ручника. Теперь чехол можно снять. Далее следует окрутить все болты на полу, которыми прикручен коврик в передней части автомобиля.
Отодвинув передние сиденья до упора назад, следует открутить болты, удерживающие крепления салазок, по которым двигаются сиденья в автомобиле ВАЗ 2107. Затем надо снять металлические накладки на порогах обеих дверей, открутив по четыре болта с каждой стороны.
Когда будут откручены все болты, нужно свернуть коврик, надеть кольцо, которое находится в коврике, на кулису. Открутив два болта, удерживающих крышку кулисы, необходимо снять ее с посадочного места.
Затем следует снятие шланга, через который поступает теплый воздух в воздушный фильтр.
Далее необходимо снять приемную трубу системы выпуска газов.
Открутив гаечным ключом все болты, удерживающие стартер на картере сцепления, следует стартер сдвинуть вперед.
Отвернув пробку на сливном отверстии картера сцепления, необходимо слить все масло, находящееся в нем, в приготовленную емкость.
Далее с машины снимается глушитель, отсоединяется муфта кардана от фланца коробки.
На следующем этапе нужно отсоединить выключатель от фонарей заднего хода, расположенный с правой стороны коробки.
С помощью пассатижей или руками следует ослабить гайку, удерживающую трос спидометра, а затем отсоединить кончик троса от редуктора.

Отсоединяем трос от редуктора

Далее снимают рабочий цилиндр сцепления, оставляя на нем шланг.
На следующем этапе с помощью торцевого ключа на 10 откручивают болты на крышке картера сцепления (четыре на первых моделях ВАЗ 2107, на более поздних – два), чтобы ее снять.
Потом необходимо снять карданную передачу, открутить две гайки, с помощью которых крепится поперечина к кузову ВАЗ 2107.

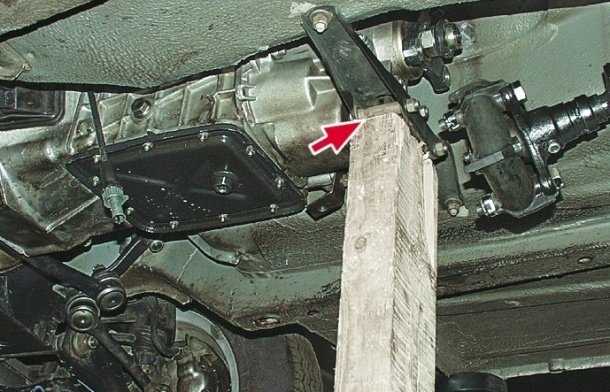

Так как КПП весомая, под нее необходимо подставить приготовленную надежную подпорку.

Устанавливаем надежную подпорку
Используя торцовый ключ на 19, необходимо открутить четыре болта, благодаря которым картер сцепления крепится к блоку цилиндров.

Откручиваем гайки крепления КПП к картеру сцепления

Далее следует отодвинуть картер от блока цилиндров, вставив в пространство между этими комплектующими отвертку. Таким способом картер сцепления снимают с направляющих втулок.
Чтобы освободить вал, надо сместить коробку передач назад и держать ее в таком положении пока не будет выведен первичный вал из ступицы ведомого диска. Одновременно следует первичный вал впрессовывать из внутреннего кольца подшипника.

Сдвигаем коробку назад

На завершающем этапе производится снятие КПП.

Нельзя для опоры конца первичного вала коробки передач использовать упорный фланец корзины сцепления.

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

Подготовка инструментов

При снятии и ремонте коробки передач потребуется следующий инструмент:

  • молоток;
  • мощная отвертка;
  • две простые плоские отвертки и одна крестообразная;
  • головки на 13 мм и 17 мм с удлинителем;
  • торцовые ключи на 10 мм и 19 мм;
  • пинцет;
  • набор гаечных ключей;
  • обтирка или ветошь;
  • емкость для отработанного масла.

Демонтаж коробки с автомобиля

Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.

Далее по порядку, в салоне:

снять панель радиоприемника;

демонтировать рычаг коробки;

двумя отвертками разжать лепестки и снять демпфер с рычага;

снять крышку, прикрывающую отверстие в полике;

под автомобилем:

  • отсоединить электрические провода от коробки и от стартера;
  • снять стартер;
  • отсоединить карданный вал, разобрав эластичную муфту;
  • отсоединить привод спидометра;
  • отсоединить и снять трубу выхлопных газов;

открутить крышку, закрывающую корзину сцепления;

поставить опору под коробку;

  • торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
  • вставить отвертку между картером и блоком, отжать картер от блока;
  • снять коробку.

Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:

Разборка коробки

Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.

Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.

При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.

Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:

Смена подшипника

Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.

В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.

Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.

Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:

Как снять АКПП

Теперь я опишу, как снять АКПП. Снятие автомата состоит из нескольких этапов. Это подготовка и сама процедура. К подготовке снятия относятся: слив масла, осмотр на соединения электрических кабелей с коробкой и отключение их от разъемов, а также отделение от мотора транспортного средства.

Читать

Надежность автомата Шкоды Рапид и используемая трансмиссия

Базовые моменты демонтажа АКПП

Итак, начнем снятие коробки:

  1. Открутите сливную пробку и подставьте под отверстие тару для слива ATF.
  2. Дождитесь, пока все масло не сольется с АКПП.
  3. Открутите болты поддона и снимите его. Удалите фильтр.
  4. Открутите болты гидроблока, разъедините провода, соединяющие его с различными датчиками.

Почему я советую сделать эти вещи – коробка станет немного легче. Да и вам удобней будет снимать ее. Если вы будете разбирать коробку, то вам все-равно придется снимать гидроплиту. Крышку поддона можете вернуть обратно, чтобы удобней было крепить удерживающий механизм.

Все работы проводите в перчатках. Снимайте комплектующие аккуратно, чтобы не повредить их.

Порядок действий при снятии АКПП

Теперь шаги процедуры демонтажа:

  1. Отсоедините шланги от патрубков системы охлаждения. Если вы не сливали масло, значит заткните патрубки тряпкой, чтобы смазывающее средство не выливалось.
  2. Отсоедините крепления механической тяги управления.
  3. Отсоедините вакуумные магистрали до вакуумного корректора, если такой имеется в машине.
  4. Разъедините все разъемы, которые соединяют ее с электронным управлением.
  5. Процедуру снятия АКПП выполняйте только вместе с гидротрансформатором, чтобы не повредить шлицы первичного вала и не погнуть мембрану. Для этого вам потребуется отсоединить гидротрансформатор через окно картера маховика двигателя. При снятии АКПП напарник должен поддерживать гидротрансформатор.
  6. Пройдитесь вокруг коробки и просмотрите все ли отсоединено, повторите процедуру в двух направлениях.
  7. Внимательно осмотрите все соединения с валом и стыковки приводов.

Читать

Устройство и принцип работы гидротрансформатора АКПП

Если все откручено и готово к снятию, то можете приступать к процедуре. Сама процедура снятия сложная, поэтому будьте внимательны, чтобы не повредить мягкие детали.

Как снять гидротрансформатор

Сложность заключается в том, что многие не знают, как снять гидротрансформатор с машины вместе с АКПП. Дело в том, что болты крепления с мотором находятся в разных частях устройства. Все зависит от конструкции устройства.

Если вы не нашли в окне корпуса АКПП, то возможно болты крепления с мембраной мотора находятся в лючке в картере. В других устройствах придется снимать стартер, чтобы добраться до болтов ГДТ.

Перед тем, как начнете процедуру снятия АКПП еще раз внимательно осмотрите все ли отсоединено, чтобы потом не получить сюрприз от разорванных проводов, оторванных патрубков и других неприятных моментов.

ГДТ после монтажа должен исправно работать. Это важная часть всей коробки.

Каждую часть АКПП во время разборки прочищайте сжатым воздухом, керосином или карбоклинером. Не забывайте помечать детали, которые вытащили. Это избавит вас от лишних проблем во время сборки автомата, когда вы не сможете вспомнить откуда взялась одна из деталей.

Как снять коробку (КПП) ВАЗ-классика

Коробка перемены передач (КПП) – один из важнейших узлов автомобиля. От него зависят ходовые характеристики машины. Владельцам отечественных автомобилей (классики) немного легче, чем остальным автолюбителям, они могут ремонтировать и обслуживать КПП своих автомобилей самостоятельно. А тем, кто не имеет опыта подобных работ, мы приготовили специальную статью, которая поможет им в этом «нелегком деле».

Порядок выполнения работ по снятию коробки передач

Итак, установив автомобиль на яме или эстакаде, приступим. Первое, что делаем, это снимаем карданный вал.

Второе, это снимаем некоторые элементы выпускной системы (глушитель, «штаны» и т д).

Можно, конечно только отсоединить «штаны» от резонатора, но, если работы проводятся без помощников, то будет не особо удобно.

Следующий шаг — снятие рабочего цилиндра КПП (его тоже удобно снимать из ямы).

Цилиндр легко откручивается накидным ключом на 13, выкрутить требуется два болта. Регулировка зазора при этом не нарушается. Следующим «идет» процесс откручивания болта крепления провода массы.

Открутив рабочий цилиндр сцепления и провод массы, убираем их в сторону, чтобы они нам не мешали. Полностью их убирать не нужно, просто закрепить в стороне. Затем снимаем «фишки» клемм выключателя фонаря заднего хода.

Осталось отсоединить тросик спидометра, который закреплен на КПП.

Не стоит забывать о щитке картера сцепления, он прикручен четырьмя болтами (у некоторых их осталось только по два).

Пока работы, проводимые из ямы, можно считать законченными, переходим наверх. Приступаем к разборке рычага переключения передач коробки, делается это из салона. Снимаем декоративный чехол и резиновый уплотнитель.

После этого «сдергивается» сам рычаг с кулисы. Для этого подденем капроновое кольцо каким-либо острым предметом.

После снятия рычага на кулисе останутся резиновые уплотнители и капроновые фиксаторы, их лучше заменить на новые, предварительно купив ремкомплект кулисы.

После завершения «верхних» подготовительных работ, снова спускаемся в яму, нам предстоит осуществить основную часть работ – освободить коробку от основных креплений – это четыре болта, которые крепят «колокол» КПП к двигателю (первая точка крепления).

Нижние болты откручиваются легко, их срываем накидным ключом. А вот верхние болты более «проблематичные». Для их откручивания лучше воспользоваться воротком с головкой ну или помучится обычным накидным, но его нужно заводить сверху.

Важно! Перед снятием КПП кулису установим на 5-ю передачу. Если коробка 4-х ступенчатая, то на 3-ю

Иначе будет неудобно снимать КПП.

Теперь освобождаем КПП от второй точки крепления, это задняя ее опора, так называемая «ласточка».

Держатся они на гайках на 13, которые предварительно смазываем WD-40, так как они часто закисают, и их можно сорвать.

После проведения всех этих процедур внимательно осматриваем «колокол» коробки. Нужно это, чтобы убедиться в том, что мы отключили все провода и открутили болты и приводы.

Совет! Если стоит защита двигателя, то между ней и поддоном картера желательно проложить деревянный брусок. Это поможет удержать двигатель в исходном положении, что упростит в будущем присоединение коробки к мотору.

Теперь приступаем непосредственно к снятию коробки. Надежно взявшись руками за корпус КПП и чуть приопустив ее заднюю часть, чтобы вывести кулису, перемещаем коробку назад, снимая ее со шлицов.

Не стоит забывать, что коробка, агрегат нелегкий, и лучше пригласить для снятия помощника. Установка происходит в обратном порядке. Совет! Перед установкой КПП почистите резьбовые соединения и смажьте шлицы вала, это облегчит установку и крепеж КПП.

Ещё кое-что полезное для Вас:

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

  1. Демонтаж коробки с автомобиля.
  2. Разборка КПП на составляющие детали.
  3. Замена вышедших из строя элементов на новые.
  4. Сборка коробки.
  5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

  • головки на 13 и 17;
  • удлинитель к головкам;
  • крестообразная отвёртка;
  • плоская отвёртка с тонким лезвием;
  • плоская отвёртка с мощным плоским лезвием;
  • ударная отвёртка;
  • пинцет;
  • гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
  • съёмник стопорных колец (или плоскогубцы);
  • молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

  1. Снять провод с отрицательной клеммы аккумулятора.
  2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
  3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
  4. Действуя отвёрткой, потянуть втулку на себя.
  5. Отсоединить стержень с рычага переключения передач.
  6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
  7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
  8. После чего снять с рычага передач сам демпфер и втулки.
  9. В салоне подвинуть коврик для ног в районе КПП.
  10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
  11. Снять крышку с рычага переключения передач.
  12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
  13. Отсоединить механизм сцепления.
  14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
  15. Отсоединить карданную передачу.
  16. Снять механизм крепления гибкого вала от спидометра.
  17. Вывернуть два болтовых соединения на боковой крышке КПП.
  18. Снять коробку с машины.
  19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

  • ударная отвёртка;
  • гаечный ключ на 10;
  • торцевой ключ на 13;
  • трёхзахватный съёмник;
  • тиски;
  • пинцет;
  • динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

  1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
  2. Снять колокол (кожух).
  3. Перевернуть коробку и выкрутить болты крепления крышки.
  4. Извлечь из задней крышки заглушку блока шестерёнок.
  5. Вытащить пинцетом стопорное кольцо.
  6. Выпрессовать подшипник блока шестерёнок.
  7. Выпрессовать подшипник передачи заднего хода.
  8. Извлечь сальник вторичного вала.
  9. Вытащить упорную шайбу заднего подшипника вторичного вала.
  10. Выпрессовать этот подшипник.
  11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
  12. Отвернуть болт крепления вилки включения передач.
  13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
  14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
  15. Затем вытащить вторичный вал.
  16. Промежуточный вал выходит легко.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Снимаем и устанавливаем кпп ваз-2107 самостоятельно

Ваз 2110 замена подушки кулисы

Замена обоймы шаровой опоры КПП

Рычаг переключения передач тесно связан с шаровым шарниром. Износ такой обоймы шарнира рычага может вызвать заедания при переключении передач, вибрации ручки КПП, либо нечеткое переключение передач. В этом случае следует заменить шаровую опору и сферическую шайбу. Другая проблема, когда после утапливания рычага КПП вниз до упора он полностью не возвращается в исходное положение, тогда следует проверить и при необходимости заменить пружину обоймы. С книге по ремонту ВАЗ 2110 об этой замене ни сказано не слова, поэтому Вам возможно пригодится этот фотоотчет: Работай заняла не более 20 минут. Если замена обоймы шарнира не решила проблем с рычагом КПП, тогда ознакомьтесь с другими способами их устранения. xn--2111-43da1a8c.xn--p1ai

Устраняем стук КПП на ВАЗ 2110 16кл

Многие владельцы десяток с 16кл. двигателем сталкиваются со стуком в районе КПП, который появляется во время разгона автомобиля или при езде по неровной дороге. Поговорим о причинах стука и методах борьбы с ним.. Странный дребезг доносится снизу автомобиля и похож на стук в коробке передач. Наблюдается стук в КПП при вибрации (разгоне, езде по кочкам). На 2 и 4 передаче стук сильнее, на 1, 3 и 5 меньше.На СТО разводят руками либо указывают на поломку КПП, якобы внутри нее что то сломалось. Разбирать КПП ВАЗ 2110 ради устранения этого стука совсем не хотелось. На одной СТО все таки попался знающий человек, который указал на причину дребезга, оказывается это стучит кулиса об поперечную тягу. А все потому, что провисла коробка передач, т.к. расстояние между кулисой КПП и поперечной тягой должно быть больше, чем было при стуке.Самый простой способ устранения дребезга КПП, а точнее стука тяг — одеть резиновый шланг на кулису КПП. Таким образом удары будут смягчаться и стука при разгоне уже не будет. Дешево и сердито, но лучше всего устранить причину, чем бороться с ее последствием.Итак, раз провисла коробки передач ВАЗ 2110 значит нужно найти причину провисания. Первым делом нужно проверить гайку на левой подушке КПП, часто эта гайка откручивается и двигатель провисает, а вместе с ним и коробка передач.Если гайка подтянута, тогда нужно заменить подушки двигателя и коробки передач. Новые подушки поднимут коробку передач примерно на 5мм. (в зависимости от износа старых подушек ДВС и КПП). Если этого будет не достаточно и стук останется, тогда можно попробовать подтянуть двигатель немного вперед, а поможет это сделать дополнительная опора двигателя ваз 2110. Тогда при разгоне и торможении ДВС будет меньше болтаться вперед и назад.Цена дополнительной штанги подвески двигателя около 1тыс.р. Такое желтое железо для ВАЗ 2110 предлагает ТехноМастер. Либо установить дополнительную подушку КПП. Дело в том, что изначально завод эту опору коробки не устанавливал на 16кл двигатели, однако крепления в кузове под нее есть

Важно, при установке подушки оставить зазор (подложить шайбы), между резиновым уплотнителем и корпусом подушки, в противном случае вибрации КПП могут переходить на кузов автомобиля.Почему на 16кл двигателях десятки не ставят эту дополнительную опору КПП с завода не ясно, но ее установка помогает закрепить коробку передач более жестко, тем самым исключает постукивание кулисы КПП о тягу. Цена подушки КПП 2110 задней БРТ с кронштейном около 450р

Артикул: 2110-1001286/50. xn--2111-43da1a8c.xn--p1ai

Устранение дребезга рычага КПП ВАЗ 2110

Многие владельцы ВАЗ 2110 сталкиваются с дребезжанием ручки КПП. Эта проблема одна из многих болезней ВАЗ 2110. Устранить зуд ручки КПП ВАЗ 2110 можно не одним, а несколькими способами. Рассмотрим каждый способ в отдельности. Кто не понял, вот про такой дребезг идет речь. motorsmarine.ru

Признаки и причины возникновения неисправностей коробки

Коробка передач на ВАЗ 2107 считается достаточно надежным узлом, однако при длительной эксплуатации некоторые ее элементы по тем или иным причинам могут выйти из строя. Если появились первые нарушения в работе КПП, во избежание возникновения более серьезных поломок, необходимо как можно быстрее диагностировать и устранить проблему.

Перечень основных поломок МКПП ВАЗ 2107, причины их возникновения и методы устранения разнообразны

При этом важно обращать внимание на такие признаки, а также правильно подбирать методы ремонта:. Передачи включаются произвольно либо не включаются вовсе (износ подвижных деталей КПП (пружина, шарниры), стирание блокирующих колечек на синхронизаторах, износ пружины синхронизатора, износ зубчиков на шестернях). Проблему устраняют путем замены неисправных деталей, либо проведением капитального ремонта коробки;

Проблему устраняют путем замены неисправных деталей, либо проведением капитального ремонта коробки;

Передачи включаются произвольно либо не включаются вовсе (износ подвижных деталей КПП (пружина, шарниры), стирание блокирующих колечек на синхронизаторах, износ пружины синхронизатора, износ зубчиков на шестернях). Проблему устраняют путем замены неисправных деталей, либо проведением капитального ремонта коробки;

Ремонт коробки ВАЗ 2107

Учитывая все конструктивно-эксплуатационные особенности КПП ВАЗ 2107, проведение ремонтных работ самостоятельно возможно только при условии большого опыта в обслуживании и ремонте такого рода агрегатов. Если в ремонте нуждается коробка на ВАЗ 2107, основные этапы ремонтных работ:

  • подготовка (наличие необходимого инструмента, ямы либо эстакады);
  • установка автомобиля на яму/эстакаду, слив масла из КПП др.);
  • демонтаж коробки;
  • разборка и дефектовка;
  • устранение неисправностей;
  • сборка и установка коробки на место.
  • торцевой ключ на «10» и «19»;
  • отвертка с крестообразным лезвием;
  • пинцет и две отвертки с тонким плоским лезвием;

Общий порядок действий следующий:

  • установить автомобиль на смотровую яму либо на эстакаду;
  • отсоединив провод от минусовой клеммы на АКБ, слить рабочую смазывающую жидкость КПП (трансмиссионное масло);
  • сняв панель радиоприемника и нажав на рычаг, вставить плоскую отвертку в отверстие запорной втулки коробки для вывода ее наружу;
  • сняв стержень с рычага, пинцетом извлечь из рычага упругую резиновую вставку демпфера;

Снятие коробки передач ВАЗ 21074

  • 255 9 198k
  • 129 1 154k

В данном фото отчёте подробно показано как произвести снятие ручной коробки передач (МКПП) на автомобиле ВАЗ 21074. Стоит отметить что процедура замены коробки передач достаточно трудоёмкая, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и пр.). Вес МКПП составляет где то 50 кг, не так уж и много, но держать его над головой достаточно проблематично, так что рекомендуем производить снятие с помощником.

Для снятия коробки передач вам потребуется:

  1. Гараж с ямой;
  2. Набор гаечных и рожковых ключей;
  3. Набор ключей шестигранников (ТОРКС);
  4. Молоток, кувалда;
  5. Плоскогубцы;

Домкратим автомобиль с обеих сторон. Подлаживаем под машину деревянные бруски так, чтобы задняя часть автомобиля была подвешена.

Это делается для того, что бы когда вы будете откручивать карданный вал от флянца редуктора заднего моста необходимо будет прокручивать карданный вал, чтобы открутить 4 его крепёжных болта.

Откручиваем четыре болта крепления карданного вала к флянцу редуктора заднего моста. И разъединяем их чтобы не лазить туда больше.

Далее снимаем аккумулятор вообще. Затем откручиваем четыре болта крепления приёмной трубы к выпускному коллектору.

Рассоединяем колодку соединения датчика кислорода. И вынимаем крепёжный хомут.

Откручиваем 2 верхних болта крепления стартера к кожуху коробки, а также защиту стартера если она имеется. Нижний её болт удобнее будет открутить с низу с помощью торцевого ключа на 10. И нижний болт крепления стартера тоже.

Замена коробки передач на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Коробка передач – одна из самых важных деталей при сборке практически любого автомобиля, потому что как нам всем известно если не будет коробки то и колёса вовсе не будут крутиться, так как крутящий момент передаётся лишь от коробки на колёса автомобиля. Со временем коробка, как и любой другой агрегат приходит в негодность и наступает момент когда её нужно менять, но не все знают как произвести данную операцию без ущерба себе (Так как коробка очень тяжелая и может упасть на ногу и т.д) и автомобилю.

Примечание! Для замены коробки вам нужно будет запастись: Основным набором гаечных ключей в который будут входить ключи «на 10», а так же «на 13» и «на 19». Вместо гаечных ключей можно так же запастись (Если есть) такого же размера головками, а так же карданными шарнирами и удлинителем на который всё это будет одеваться!

Ещё для замены нужно будет взять с собой: Отвёртку, пассатижи, по возможности воронку и ненужную ёмкость литра «на 2» которую можно будет потом закрыть крышкой, так как ёмкость нужна для слива отработанного масла которое вы потом можете залить обратно коробку или же выкинуть ёмкость!

А так же ещё необходимо будет запастись: Длинным толстым бруском, благодаря которому во время снятия коробки её можно будет подпереть, чтобы она не висела и тем самым спокойно отвернуть все болты её крепления!

Когда нужно менять коробку на автомобиле?

Она подлежит замене, при:

  • Её выходе из строя.
  • А так же при повышении шума которая неисправная коробка будет давать.
  • Ещё при затруднённости в переключение передач и при самопроизвольном выключении данных передач.
  • При неисправной коробки могут так же блокироваться колёса при движении на скорости, при неисправной коробки так же наблюдаться течь масла через различные уплотнения и прокладки.

Примечание! Большинство из вышеперечисленных проблем можно так же устранить посредством ремонта коробки, поэтому подумайте прежде чем покупать новую коробку передач и менять её, вить можно заменить лишь отдельно её комплектующие! (О том как отремонтировать коробку, см. в статье: «Ремонт коробки передач на ВАЗ»)

Какие подшипники лучше в коробку ВАЗ 2107

Трансмиссии классических моделей от АвтоВАЗа отличаются неплохой надежностью, неприхотливостью в обслуживании и относительной, по сравнению с иностранными моделями, простотой в ремонте. Однако, учитывая солидный возраст даже самых молодых моделей, у многих могут возникнуть проблемы не только с кузовом, электрикой и иными частями, но и с порядком работы КПП.В ее системе присутствует большое количество деталей, работа которых в целом критически важна для системы. К числу таких компонентов относится и подшипник первичного вала коробки ВАЗ 2107. Эта небольшая часть отвечает за работу самого вала коробки, обеспечивающего беспрепятственную передачу крутящего момента и изменение передаточных чисел.

Аналогичные функции осуществляют и иные подшипники в коробке – вторичного вала и промежуточного вала. Данные детали изготавливаются из особо прочных металлических корпусов по форме круга, с большим количеством подвижных частей в виде металлических шарниров, которые позволяют валам беспрепятственно осуществлять свои прямые функции.

При этом надежность этих частей достаточно высока, они выходят из строя лишь на очень больших пробегах или при проявлении критически высоких нагрузок на коробку передач. Также такие части подвергаются несложной диагностике. На рынке представлено множество различных компонентов в виде запасных частей для автомобилей ВАЗ.

Тюнинг рычага

Рычаг скоростей расположен на «семерке» несколько неудачно, некоторые считают, что он длинноват, другие далеко тянуться и общее замечание при включении задней скорости к основным добавляется, что бьемся рукой о коленку пассажира.

Некоторые подбирают подходящие по размеру рычаги от иномарок и закрепляют их. Второе, и самое простое, при самостоятельной модернизация рукоятки, это просто сделать ее покороче. Для этого стержень рычага отпиливают на 5 — 7 см длины и заново нарезают резьбу.

Самый радикальны способ тюнинга, это перенос рычага ближе к водителю и уменьшение его хода при переключении передач. Выглядит, при доводке до логичного конца, солидно.

Более подробно о такой процедуре прочитайте на сайте.

Приведенный тюнинг рычага делает уникальным салон вашей машины, но не забывайте о безопасности вождения ведь приведенные примеры имеют свои плюсы и минусы и делать их или нет решать Вам.

Технические характеристики МКПП

В инструкции по эксплуатации технические характеристики коробки указываются совместно с характеристиками трансмиссии. Это приводится в табличной форме:

       Сцепление Однодисковое, сухое с гидравлическим приводом включения и центральной диафрагменной пружиной
  Коробка передач Механическая, пятиступенчатая, трехходовая, трехвальная, с синхронизаторами на всех передачах переднего хода
Передаточные   числа на передачах
        Первая                                                   3.667
        Вторая                                                   2.100
        Третья                                                   1.361
      Четвертая                                                   1.000
          Пятая                                                    0.820
      Задний ход                                                    3.530
Карданная передача       Двухвальная с промежуточной опорой и эластичной муфтой
Главная передача Гипоидная
Передаточное число главной передачи 3.9 или 4.1
Дифференциал Конический, двухсателлитный

Снятие коробки передач ВАЗ 2107

Сначала надо перекатить автомобиль на яму или на подъемник и снять минусовый провод аккумулятора. Это необходимо сделать для того, чтоб при отсоединении стартера не возникло короткое замыкание.

При постановке на яму следует затянуть ручной тормоз и подпереть задние колеса башмаками или кирпичами. Иначе машина может покатиться в процессе работы. При использовании подъемника этого не требуется.

Начать работу можно со снятия декоративного чехла рычага переключения передач. Затем необходимо извлечь распорную втулку рычага, для чего лучше воспользоваться тонкой отверткой или шилом, и снять рычаг вместе с втулкой.

Чтобы не потерять детали, лучше вставить распорную втулку обратно в рычаг КПП.

Под декоративным ковриком находятся четыре самореза, крепящие крышку Они откручиваются крестовой отверткой, после чего следует снять крышку вместе с поролоновым уплотнителем, чтобы избежать повреждения во время снятия КПП.

Далее следует перейти в яму (поднять автомобиль на подъемник).

Сначала следует снять приемную трубу глушителя и стартер.

Для снятия кардана необходимо открутить болты крепления подвески кардана к кузову и соединения кардана с редуктором заднего моста. После этого кардан легко снимается со шлицов муфты.

Теперь нужно найти колодку проводов, подключенных к датчику фонаря заднего хода и отключить ее. Она крепится в правой части коробки. После чего необходимо открутить при помощи пассатижей гайку троса спидометра и снять его, после чего открутить болты крепления крышки кожуха сцепления и снять их.

Чтобы не получить травму и не повредить автомобиль, следует подстраховаться, подперев КПП. При работе с ямы это можно сделать при помощи короткого крепкого бруска и домкрата, или же при помощи длинного бруска в случае использования подъемника или ямы. Лучше подстраховаться при помощи подпорки или привлечь к работе напарников, которые будут поддерживать коробку передач в процессе демонтажа. Остается снять рабочий цилиндр сцепления и снять коробку передач.

Процесс снятия коробки

Чтобы провести процедуру снятия, автомобиль необходимо поместить на эстакаду, подъемник или смотровую яму, так как процесс трудоемкий и тяжелый. Снятие коробки невозможно без помощников, поэтому следует позвать пару человек желательно с опытом ремонта автомобилей.

Инструменты

Для проведения процедуры снятия коробки передач потребуются следующие инструменты:

  • набор гаечных ключей, в котором должны быть ключи на «10», «13» и «19»;
  • можно использовать накидные с головками тех же размеров, карданные шарниры с удлинителем, на который будут надеваться головки;

Набор ключей

пассатижи;
плоская и крестовая отвертки;
пинцет;
воронку;
емкость для масла;
подпорка для коробки передач;
чистые тряпки.

  1. Работы начинаются с поднятия капота автомобиля ВАЗ 2107. В первую очередь следует отсоединить минусовую клемму на аккумуляторе. Далее снимается панель радиоприемника.
  2. Нажав на рычаг КПП, следует вставить отвертку либо другой подходящий инструмент в отверстие втулки запорного типа, отодвигая ее вниз, вывести из стержневой полости.

Снимаем рукоятку

Затем стержень рычага нужно вытянуть из рычага коробки передач. С помощью пинцета из вытащенного стержня извлекается резиновая демпфера рычага.
Воспользовавшись двумя отвертками, следует разжать лепестки самой верхней втулки и снять ее с рычага. Затем необходимо снять еще две втулки: нижнюю резиновую (А) и запорную (Б).

Снятие втулок с рычага

Сдвинув обивку на полу, с помощью крестовой отвертки откручивают четыре самореза, удерживающие крышку, прикрывающую отверстие вокруг ручки.
Освобожденную крышку снимают вместе с уплотнителем в виде поролона с рычага.

Снимаем крышку с уплотнителем

С помощью отвертки откручивают два болта, которые держат чехол ручника. Теперь чехол можно снять. Далее следует окрутить все болты на полу, которыми прикручен коврик в передней части автомобиля.
Отодвинув передние сиденья до упора назад, следует открутить болты, удерживающие крепления салазок, по которым двигаются сиденья в автомобиле ВАЗ 2107. Затем надо снять металлические накладки на порогах обеих дверей, открутив по четыре болта с каждой стороны.
Когда будут откручены все болты, нужно свернуть коврик, надеть кольцо, которое находится в коврике, на кулису. Открутив два болта, удерживающих крышку кулисы, необходимо снять ее с посадочного места.
Затем следует снятие шланга, через который поступает теплый воздух в воздушный фильтр.
Далее необходимо снять приемную трубу системы выпуска газов.
Открутив гаечным ключом все болты, удерживающие стартер на картере сцепления, следует стартер сдвинуть вперед.
Отвернув пробку на сливном отверстии картера сцепления, необходимо слить все масло, находящееся в нем, в приготовленную емкость.
Далее с машины снимается глушитель, отсоединяется муфта кардана от фланца коробки.
На следующем этапе нужно отсоединить выключатель от фонарей заднего хода, расположенный с правой стороны коробки.
С помощью пассатижей или руками следует ослабить гайку, удерживающую трос спидометра, а затем отсоединить кончик троса от редуктора.

Отсоединяем трос от редуктора

Далее снимают рабочий цилиндр сцепления, оставляя на нем шланг.
На следующем этапе с помощью торцевого ключа на 10 откручивают болты на крышке картера сцепления (четыре на первых моделях ВАЗ 2107, на более поздних – два), чтобы ее снять.
Потом необходимо снять карданную передачу, открутить две гайки, с помощью которых крепится поперечина к кузову ВАЗ 2107.
Так как КПП весомая, под нее необходимо подставить приготовленную надежную подпорку.

Устанавливаем надежную подпорку
Используя торцовый ключ на 19, необходимо открутить четыре болта, благодаря которым картер сцепления крепится к блоку цилиндров.

Откручиваем гайки крепления КПП к картеру сцепления

Далее следует отодвинуть картер от блока цилиндров, вставив в пространство между этими комплектующими отвертку. Таким способом картер сцепления снимают с направляющих втулок.
Чтобы освободить вал, надо сместить коробку передач назад и держать ее в таком положении пока не будет выведен первичный вал из ступицы ведомого диска. Одновременно следует первичный вал впрессовывать из внутреннего кольца подшипника.

Сдвигаем коробку назад

На завершающем этапе производится снятие КПП.

Нельзя для опоры конца первичного вала коробки передач использовать упорный фланец корзины сцепления.

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

Подготовка инструментов

При снятии и ремонте коробки передач потребуется следующий инструмент:

  • молоток;
  • мощная отвертка;
  • две простые плоские отвертки и одна крестообразная;
  • головки на 13 мм и 17 мм с удлинителем;
  • торцовые ключи на 10 мм и 19 мм;
  • пинцет;
  • набор гаечных ключей;
  • обтирка или ветошь;
  • емкость для отработанного масла.

Демонтаж коробки с автомобиля

Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.

Далее по порядку, в салоне:

снять панель радиоприемника;

демонтировать рычаг коробки;

двумя отвертками разжать лепестки и снять демпфер с рычага;

снять крышку, прикрывающую отверстие в полике;

под автомобилем:

  • отсоединить электрические провода от коробки и от стартера;
  • снять стартер;
  • отсоединить карданный вал, разобрав эластичную муфту;
  • отсоединить привод спидометра;
  • отсоединить и снять трубу выхлопных газов;

открутить крышку, закрывающую корзину сцепления;

поставить опору под коробку;

  • торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
  • вставить отвертку между картером и блоком, отжать картер от блока;
  • снять коробку.

Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:

Разборка коробки

Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.

Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.

При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.

Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:

Смена подшипника

Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.

В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.

Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.

Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:

Как снять АКПП

Теперь я опишу, как снять АКПП. Снятие автомата состоит из нескольких этапов. Это подготовка и сама процедура. К подготовке снятия относятся: слив масла, осмотр на соединения электрических кабелей с коробкой и отключение их от разъемов, а также отделение от мотора транспортного средства.

Читать

Надежность автомата Шкоды Рапид и используемая трансмиссия

Базовые моменты демонтажа АКПП

Итак, начнем снятие коробки:

  1. Открутите сливную пробку и подставьте под отверстие тару для слива ATF.
  2. Дождитесь, пока все масло не сольется с АКПП.
  3. Открутите болты поддона и снимите его. Удалите фильтр.
  4. Открутите болты гидроблока, разъедините провода, соединяющие его с различными датчиками.

Почему я советую сделать эти вещи – коробка станет немного легче. Да и вам удобней будет снимать ее. Если вы будете разбирать коробку, то вам все-равно придется снимать гидроплиту. Крышку поддона можете вернуть обратно, чтобы удобней было крепить удерживающий механизм.

Все работы проводите в перчатках. Снимайте комплектующие аккуратно, чтобы не повредить их.

Порядок действий при снятии АКПП

Теперь шаги процедуры демонтажа:

  1. Отсоедините шланги от патрубков системы охлаждения. Если вы не сливали масло, значит заткните патрубки тряпкой, чтобы смазывающее средство не выливалось.
  2. Отсоедините крепления механической тяги управления.
  3. Отсоедините вакуумные магистрали до вакуумного корректора, если такой имеется в машине.
  4. Разъедините все разъемы, которые соединяют ее с электронным управлением.
  5. Процедуру снятия АКПП выполняйте только вместе с гидротрансформатором, чтобы не повредить шлицы первичного вала и не погнуть мембрану. Для этого вам потребуется отсоединить гидротрансформатор через окно картера маховика двигателя. При снятии АКПП напарник должен поддерживать гидротрансформатор.
  6. Пройдитесь вокруг коробки и просмотрите все ли отсоединено, повторите процедуру в двух направлениях.
  7. Внимательно осмотрите все соединения с валом и стыковки приводов.

Читать

Устройство и принцип работы гидротрансформатора АКПП

Если все откручено и готово к снятию, то можете приступать к процедуре. Сама процедура снятия сложная, поэтому будьте внимательны, чтобы не повредить мягкие детали.

Как снять гидротрансформатор

Сложность заключается в том, что многие не знают, как снять гидротрансформатор с машины вместе с АКПП. Дело в том, что болты крепления с мотором находятся в разных частях устройства. Все зависит от конструкции устройства.

Если вы не нашли в окне корпуса АКПП, то возможно болты крепления с мембраной мотора находятся в лючке в картере. В других устройствах придется снимать стартер, чтобы добраться до болтов ГДТ.

Перед тем, как начнете процедуру снятия АКПП еще раз внимательно осмотрите все ли отсоединено, чтобы потом не получить сюрприз от разорванных проводов, оторванных патрубков и других неприятных моментов.

ГДТ после монтажа должен исправно работать. Это важная часть всей коробки.

Каждую часть АКПП во время разборки прочищайте сжатым воздухом, керосином или карбоклинером. Не забывайте помечать детали, которые вытащили. Это избавит вас от лишних проблем во время сборки автомата, когда вы не сможете вспомнить откуда взялась одна из деталей.

Как снять коробку (КПП) ВАЗ-классика

Коробка перемены передач (КПП) – один из важнейших узлов автомобиля. От него зависят ходовые характеристики машины. Владельцам отечественных автомобилей (классики) немного легче, чем остальным автолюбителям, они могут ремонтировать и обслуживать КПП своих автомобилей самостоятельно. А тем, кто не имеет опыта подобных работ, мы приготовили специальную статью, которая поможет им в этом «нелегком деле».

Порядок выполнения работ по снятию коробки передач

Итак, установив автомобиль на яме или эстакаде, приступим. Первое, что делаем, это снимаем карданный вал.

Второе, это снимаем некоторые элементы выпускной системы (глушитель, «штаны» и т д).

Можно, конечно только отсоединить «штаны» от резонатора, но, если работы проводятся без помощников, то будет не особо удобно.

Следующий шаг — снятие рабочего цилиндра КПП (его тоже удобно снимать из ямы).

Цилиндр легко откручивается накидным ключом на 13, выкрутить требуется два болта. Регулировка зазора при этом не нарушается. Следующим «идет» процесс откручивания болта крепления провода массы.

Открутив рабочий цилиндр сцепления и провод массы, убираем их в сторону, чтобы они нам не мешали. Полностью их убирать не нужно, просто закрепить в стороне. Затем снимаем «фишки» клемм выключателя фонаря заднего хода.

Осталось отсоединить тросик спидометра, который закреплен на КПП.

Не стоит забывать о щитке картера сцепления, он прикручен четырьмя болтами (у некоторых их осталось только по два).

Пока работы, проводимые из ямы, можно считать законченными, переходим наверх. Приступаем к разборке рычага переключения передач коробки, делается это из салона. Снимаем декоративный чехол и резиновый уплотнитель.

После этого «сдергивается» сам рычаг с кулисы. Для этого подденем капроновое кольцо каким-либо острым предметом.

После снятия рычага на кулисе останутся резиновые уплотнители и капроновые фиксаторы, их лучше заменить на новые, предварительно купив ремкомплект кулисы.

После завершения «верхних» подготовительных работ, снова спускаемся в яму, нам предстоит осуществить основную часть работ – освободить коробку от основных креплений – это четыре болта, которые крепят «колокол» КПП к двигателю (первая точка крепления).

Нижние болты откручиваются легко, их срываем накидным ключом. А вот верхние болты более «проблематичные». Для их откручивания лучше воспользоваться воротком с головкой ну или помучится обычным накидным, но его нужно заводить сверху.

Важно! Перед снятием КПП кулису установим на 5-ю передачу. Если коробка 4-х ступенчатая, то на 3-ю

Иначе будет неудобно снимать КПП.

Теперь освобождаем КПП от второй точки крепления, это задняя ее опора, так называемая «ласточка».

Держатся они на гайках на 13, которые предварительно смазываем WD-40, так как они часто закисают, и их можно сорвать.

После проведения всех этих процедур внимательно осматриваем «колокол» коробки. Нужно это, чтобы убедиться в том, что мы отключили все провода и открутили болты и приводы.

Совет! Если стоит защита двигателя, то между ней и поддоном картера желательно проложить деревянный брусок. Это поможет удержать двигатель в исходном положении, что упростит в будущем присоединение коробки к мотору.

Теперь приступаем непосредственно к снятию коробки. Надежно взявшись руками за корпус КПП и чуть приопустив ее заднюю часть, чтобы вывести кулису, перемещаем коробку назад, снимая ее со шлицов.

Не стоит забывать, что коробка, агрегат нелегкий, и лучше пригласить для снятия помощника. Установка происходит в обратном порядке. Совет! Перед установкой КПП почистите резьбовые соединения и смажьте шлицы вала, это облегчит установку и крепеж КПП.

Ещё кое-что полезное для Вас:

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

  1. Демонтаж коробки с автомобиля.
  2. Разборка КПП на составляющие детали.
  3. Замена вышедших из строя элементов на новые.
  4. Сборка коробки.
  5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

  • головки на 13 и 17;
  • удлинитель к головкам;
  • крестообразная отвёртка;
  • плоская отвёртка с тонким лезвием;
  • плоская отвёртка с мощным плоским лезвием;
  • ударная отвёртка;
  • пинцет;
  • гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
  • съёмник стопорных колец (или плоскогубцы);
  • молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

  1. Снять провод с отрицательной клеммы аккумулятора.
  2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
  3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
  4. Действуя отвёрткой, потянуть втулку на себя.
  5. Отсоединить стержень с рычага переключения передач.
  6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
  7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
  8. После чего снять с рычага передач сам демпфер и втулки.
  9. В салоне подвинуть коврик для ног в районе КПП.
  10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
  11. Снять крышку с рычага переключения передач.
  12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
  13. Отсоединить механизм сцепления.
  14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
  15. Отсоединить карданную передачу.
  16. Снять механизм крепления гибкого вала от спидометра.
  17. Вывернуть два болтовых соединения на боковой крышке КПП.
  18. Снять коробку с машины.
  19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

  • ударная отвёртка;
  • гаечный ключ на 10;
  • торцевой ключ на 13;
  • трёхзахватный съёмник;
  • тиски;
  • пинцет;
  • динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

  1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
  2. Снять колокол (кожух).
  3. Перевернуть коробку и выкрутить болты крепления крышки.
  4. Извлечь из задней крышки заглушку блока шестерёнок.
  5. Вытащить пинцетом стопорное кольцо.
  6. Выпрессовать подшипник блока шестерёнок.
  7. Выпрессовать подшипник передачи заднего хода.
  8. Извлечь сальник вторичного вала.
  9. Вытащить упорную шайбу заднего подшипника вторичного вала.
  10. Выпрессовать этот подшипник.
  11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
  12. Отвернуть болт крепления вилки включения передач.
  13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
  14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
  15. Затем вытащить вторичный вал.
  16. Промежуточный вал выходит легко.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
