Снимаем передний бампер в X-Trail T-31 (2-ое поколение)
- Открываем капот.
- Вытаскиваются пистоны, удерживающие решетку радиатора и верхнюю часть.
- В углах решетки плоской отверткой, проворачивая на 90 градусов по часовой стрелке, поворачиваем пластиковые клипсы. Достаем их, вытягивая на себя.
- Снимается решетка радиатора. Она держится на защелках.
- Под нижней частью бампера по кругу выкручиваются винты и вытаскиваются пистоны.
- Положение колес ставим по направлению влево.
- В колесных арках слева вытаскиваем пистоны и выкручиваем винты, удерживающие пластиковые накладки подкрылки. Снимаются пыльники моторного отсека до стойки амортизатора.
Источник фото: www.drive2.ru/r/nissan/143557/
Ставим колеса в правое положение, и вкручивает пистоны по правой стороне. Аналогично предыдущей процедуре.
Источник фото: www.drive2.ru/r/nissan/143557/

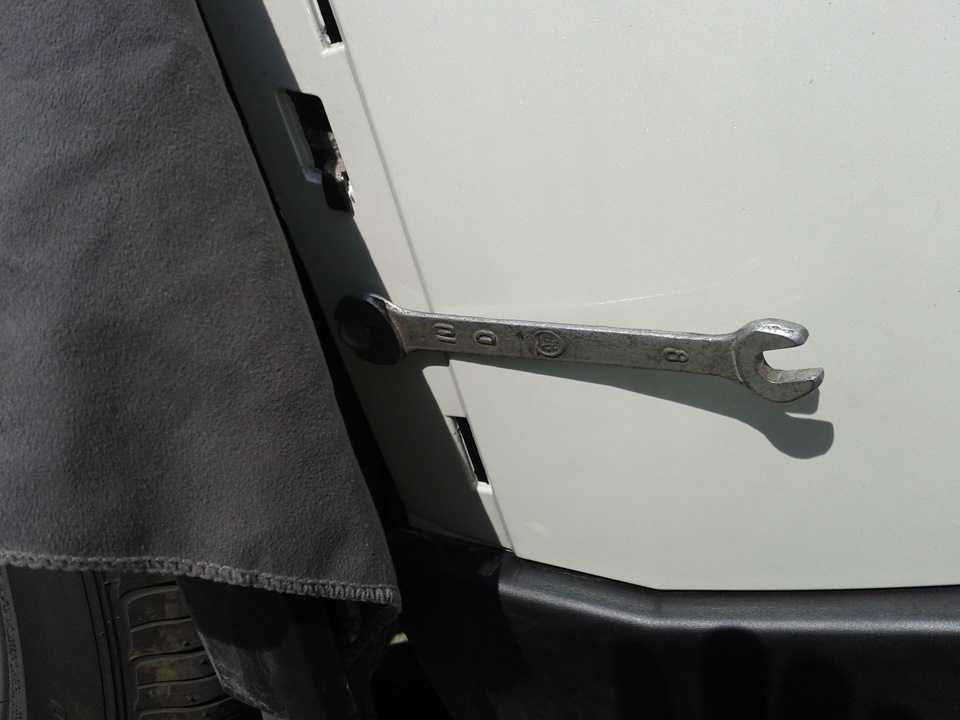

Откручиваются 2 самореза под звездочку (или тонкий рожковый ключ №10), соединяющие подкрылок, пластиковую колесную арку и бампер. Выполняем процедуру с двух сторон.
Источник фото: www.drive2.ru/r/nissan/143557/
- Снимаем накладку бампера. Она крепится на защелках.
- Подкрылки отодвигаем в сторону и выкручиваем винт с каждой стороны. Они закрепляют углы бампера к крыльям.
- Отодвигаем защелки в крыльях под фарами и вытаскиваем аккуратно на себя бампер.
- Отсоединяются противотуманные фонари, шланг омывателя фар, с помощью плоскогубцев снимем пружинный хомут.
- Установка – это выполнение тех же процедур в обратной последовательности. Лучше всего снимать бампер вдвоем на этапе снятия противотуманок и омывателя.
содержаниеРассчитайте среднерыночную стоимость ремонта
Авто Сервис
Профессиональная покраска заднего бампера Ниссан Х-Трейл Т32 (полная и частичная):
| АКЦИЯ! Распечатай эту страницу и получи скидку на ремонт 15% + бесплатную диагностику ходовой. |
| Виды услуг | Цена (руб) |
| Рихтовка | от 1500 |
| Покраска порогов ( Акция! ) | от 2500 |
| Акция! Покраска + материалы | 5000 |
| Частичная покраска | 2600 |
Наши преимущества
- используем профессиональное итальянское оборудование MaxMeyer (компьютерный подбор цвета)
- попадаем в цвет
- цена на покраску заднего бампера Ниссан Х-Трейл Т32 в юзао одна из самых низких при неизменном качестве
- более высокий уровень, чем у официальных дилеров
- опыт 15 лет (всё время находимся по одному адресу)
- гарантия
- скидки (куда же без них)
Общая информация
Зачастую автомобили импортных марок, имея вид презентабельного удароустойчивого транспорта, тем не менее, получают серьезные повреждения кузовных элементов в результате пустяковых аварий. При этом чаще всего ремонт и покраска требуется бамперам, выполняющим роль буфера и смягчающим столкновение. Их дорогостоящие накладки, выполненные из непрочного пластика, первыми попадают «под удар» и вовсе не несут защитную функцию, а скорее придают дизайну иномарки законченный вид. Поэтому даже незначительные царапины или деформации на выступающих частях кузова портят всю картину. Несмотря на высокую стоимость оригинальных бамперных запчастей, желание поддерживать внешний вид машины в безупречности, не тратя при этом большие суммы, можно легко осуществить при помощи современных технологий по восстановлению кузовных поверхностей, доступных в профессиональном автосервисе «АвтоМотоСервис».
Восстановительные работы любой сложности проводят по такой схеме:
демонтаж поврежденной детали
удаление пыли, грязи и прочих органических соединений с последующим высушиванием;
зачистка сколов, мелких царапин с помощью наждачной бумаги разной нумерации;
по необходимости выполняется шпаклевка глубоких царапин, зачистка, грунтовка;
при наличии трещин проводят термосварку краев разрыва с использованием дополнительного пластика аналогичной маркировки (важно правильно подобрать режим и температуру сварки);
для восстановления геометрии детали ее нагревают с помощью технического фена, а затем выравнивают;
в зависимости от вида материала может применяться метод склеивания разрывов детали, при этом краям трещины придают V-образную форму и соединяют их при помощи синтетической сетки, пропитанной клеевым составом;
в завершении работы проводят покраску детали требуемым цветом (обычно наносят два слоя краски и два слоя лака с обязательным добавлением пластификатора) и полировку.
ДОСТАВКА И ВОЗВРАТ
Варианты доставки:• Самовывоз (Москва, шоссе Энтузиастов д.53, магазин Detalica.ru).Время работы: пн-пт с 9:00 до 18:00.Суббота: 9:00 до 12:00.Воскресенье: выходной.• Доставка по Москве в пределах МКАД курьерским автомобилем.Временной интервал доставки с 10.00 до 17.00.Товар доставляется на курьерском автомобиле, или, если товар небольшой, то пешим курьером до дверей по указанному вами адресу. Стоимость 500 руб.• Доставка по Московской области
По предварительной договорённости.Стоимость доставки:до 5 км от МКАД = 700 рублей;до 15 км от МКАД = 1000 рублей;до 30 км от МКАД = 1500 рублей.• Отправка в регионы с помощью транспортных компаний (подробнее смотрите на странице).ВозвратПожалуйста, уделите пристальное внимание осмотру деталей при получении покупки. Сохраняйте чеки и целостность упаковки.Возврат осуществляется по ФЗ «О защите прав потребителей»:• детали, не подошедшие по цвету, размеру или другим характеристикам, доступны для возврата или обмена в течение 14 дней после покупки, при сохранении целостности упаковки, наличии чека, и если деталь не повреждена и не имеет следов эксплуатации.Подробнее о возврате и гарантиях читайте в разделе «Обмен и возврат».Детали электрической группе возврату не подлежат
В качестве справочной информации о примерном весе и габаритах типовых деталей используйте таблицу примерных габаритов и примерного веса. Они помогут вам рассчитать ориентировочную стоимость доставки в ваш город.
| Фары | 500*350*350 фара | 3,5-5 |
| Фонари | 300*250*200 фонарь | 1,5-2 |
| Решётки радиатора | 600*350(400)*250 | |
| Бампера | 1,800*600*600 | 8 |
| Зеркала | 350*300*200 | 1,5 |
| Крылья | 1,200*400*700 | 3,5-4,5 |
| Подкрылки | 600*400*400 | 1,5 |
Указанные значения могут отличаться в зависимости от марки вашего авто. Ваша конкретная деталь может оказаться больше или меньше.
Пожалуйста, проконсультируйтесь у нашего эксперта, он посоветует, какую транспортную компанию выбрать для вашего города.
Монтаж защиты двигателя

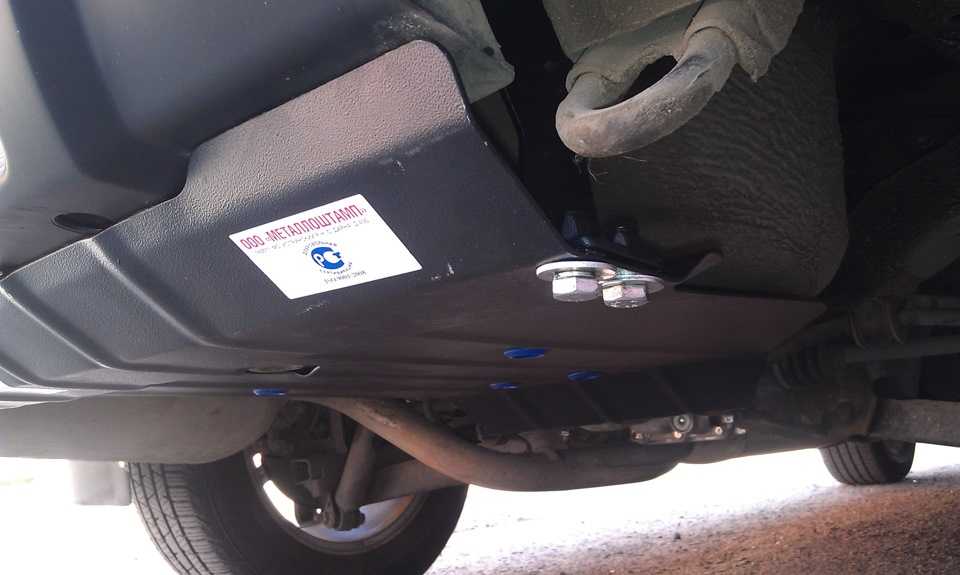

Стальная защита двигателя продается парой – левая и правая стороны. Лучше всего заранее ознакомиться с порядком установки по фото.
При наличии смотровой ямы либо подъемника все операции можно без труда осуществить своими руками. Левая сторона (если смотреть по ходу движения автомобиля) устанавливается без каких-либо проблем. Однако при монтаже стальной защиты на правую сторону могут возникнуть различные сложности.
Процедура установки включает следующие основные этапы:
- отстегиваем три резиновых подвеса – удерживающих на своем месте глушитель;
- демонтируем крепление защиты бампера;
- начинаем устанавливать опоры под уголки – для этого понадобится расширить отверстие в опоре днища – до 8.5 мм.
Тюнинг Nissan X-Trail T31
В соответствии с инструкцией приступаем к установке – для этого вставляются в кузов фиксирующие гайки. Прикладываем крепление, устанавливаем конструкцию на предназначенное для неё место. Итоговый вариант выглядит следующим образом:
Тюнинг Nissan X-Trail T31
Опоры, выполненные из обычного металла без специального покрытия, необходимо будет обработать специальным составом – предотвращается возникновение коррозии.
Установка защитной сетки в бампер Nissan X-trail T32
Установка сетки в бампер на примере Nissan X-trail T32
Прежде чем устанавливать саму сетку, необходимо демонтировать бампер. Для этого снимем верхнюю решетку радиатора: удаляем 4 клипсы, изображенные на фото.
И отщелкиваем решетку: крайние защелки сдергиваются, а на остальные нажимаем снизу.
Теперь снимаем еще 2 клипсы, которые находились под решеткой с левой и правой стороны.
Теперь нам понадобиться отвертка торекс Т20. Откручиваем по 2 самореза с каждой стороны, которые держат пластиковые молдинги крыльев.
Под каждым из них мы находим по болту на 10 и откручиваем их.
Теперь нужно снять все клипсы пластикового пыльника и открутить по 4 самореза отверткой Т20 с каждой стороны.
Оттягиваем бампер в стороны и аккуратно снимаем его. Во избежание повреждения лакокрасочного покрытия бампер следует демонтировать на ровную, мягкую поверхность (картон, одеяло, полотенце и тд).
Теперь стягиваем шланг, снимаем фишки ПТФ и фишку парковки
Установка сетки
Отключаем 2 датчика парковки и примеряем сетку. Излишки отрезаем ножницами.
Крепим сетку хомутами (стяжками), отрезаем хвосты хомутов и загибаем края сетки.
Как установить задний бампер на место
Чтобы установить задний бампер, понадобится выполнить все операции в обратном разборке порядке. При этом процедура имеет ряд нюансов:
- Перед установкой надо тщательно вымыть место «посадки».
- Нужно следить за тем, чтобы фиксаторы, расположенные сверху точно вошли в предназначенные для них пазы. Это правило касается и остальных крепежных элементов.
- Если после монтажа, кузовная деталь провисает, значит, следует заменить пистоны. В качестве замены используют болты. Для этого, понадобится вновь демонтировать бампер и пассатижами отжать непригодные для использования пистоны.
В самостоятельном снятии и установке бамперов на Renault Logan, нет ничего сложного. Эта часть автомобильного кузова, держится на болтах, саморезах, легко откручивающихся ключами. А также, пластиковых пистонах, фиксаторах и кронштейнах, которые просто отжать плоской отверткой.
При выполнении процедуры, важно знать последовательность осуществления операции и проявлять особую аккуратность. При поломке крепежных элементов, кузовная часть будет неплотно держаться на автомобиле, что потребует дополнительных затрат времени, сил и денег. Самостоятельная замена переднего или заднего бамперов на Renault LoganСсылка на основную публикацию
Самостоятельная замена переднего или заднего бамперов на Renault LoganСсылка на основную публикацию
14.10.2015Добрый день, в сегодняшней статье будем рассказывать, как производится замена переднего бампера рено логан (Renault Logan). Ведь передний бампер не только Renault Logan, но и любого автомобиля чаще всего принимает на себя удары при всевозможных столкновениях. Его главная задача заключается в защите передней части кузова, где расположены важные узлы и детали транспортного средства. Одновременно бампер является декоративным элементом, который придает законченный внешний вид автомобилю.
Самостоятельная замена переднего бампера рено логанТак как в процессе движения передний бампер оказывается в зоне больших нагрузок, то он неизбежно получает повреждения. Даже самый внимательный и аккуратный водитель часто сталкивается с тем, что на бампере образуются сколы, трещины, а иногда вываливаются целые куски. Виной тому удары мелких камней, попадание на бампер при движении насекомых и мелких птиц. Также бампер традиционно повреждается при парковке. И, конечно же, никто не застрахован от столкновения с другими участниками дорожного движения.
Таким образом, передний бампер можно считать расходным материалом. Интенсивное движение, которое стало нормой в наших городах, привело к тому, что водители свыклись с мыслями о его периодическом восстановлении, а иногда и о замене на новый. Стоит отметить, что данный ремонт можно проводить даже в походных условиях. Крепления бампера находятся в легкодоступных местах, и автовладельцу просто нужно открутить болты.
Снятие и замена переднего бампера рено логан (Renault Logan) занимает не более 20 минут. Для проведения данных работ используется ключ на 10”, плоская отвертка и TORX T30. Если болты тяжело поддаются выкручиванию, то рекомендуется воспользоваться WD-40.
Сначала снимаются два брызговика, которые расположены снизу на переднем крае бампера. Каждый брызговик фиксируется тремя болтами.
Откручиваются три болта с каждой стороны для снятия защитыПосле выкручивания трех болтов с двух сторон нужно вынуть пистоны.
Вынимаются пистоныПередний бампер крепится сверху и снизу четырьмя болтами, а также фиксируется в районе подкрылков. Все эти болты поочередно откручиваются, после чего бампер легко снимается.
Четыре болта сверху Четыре болта снизу
Чтобы избежать случайного соскальзывания бампера при выкручивании всех болтов, рекомендуется последним вывинчивать нижний болт. После этого достаточно просто потянуть бампер на себя.
Потяните бампер на себяУстановка или замена переднего бампера рено логан производится в обратном порядке. Простая и доступная каждому водителю замена бампера дает возможность поддерживать эстетичный вид своего автомобиля в должном состоянии без обращения в автосервис, а это экономит и время, и деньги.
Nissan X-Trail White Hippopotamus › Бортжурнал › Как снять передний бампер на Х Трейл Т 31 — отчет
Решил установить сетку в бампер.
Видел несколько отчетов — как снять бампер, но решил тоже отписаться.
Так сказать — оказать помощь последователям)
Далее выкручиваем руль влево. Откручиваем все слева. Потом соответственно крутим руль вправо — разбираем бампер справа.
Звездочкой откручиваем саморез крепящий пластиковую накладку арки.
Отдираем накладку. Не всю, а только до середины арки.

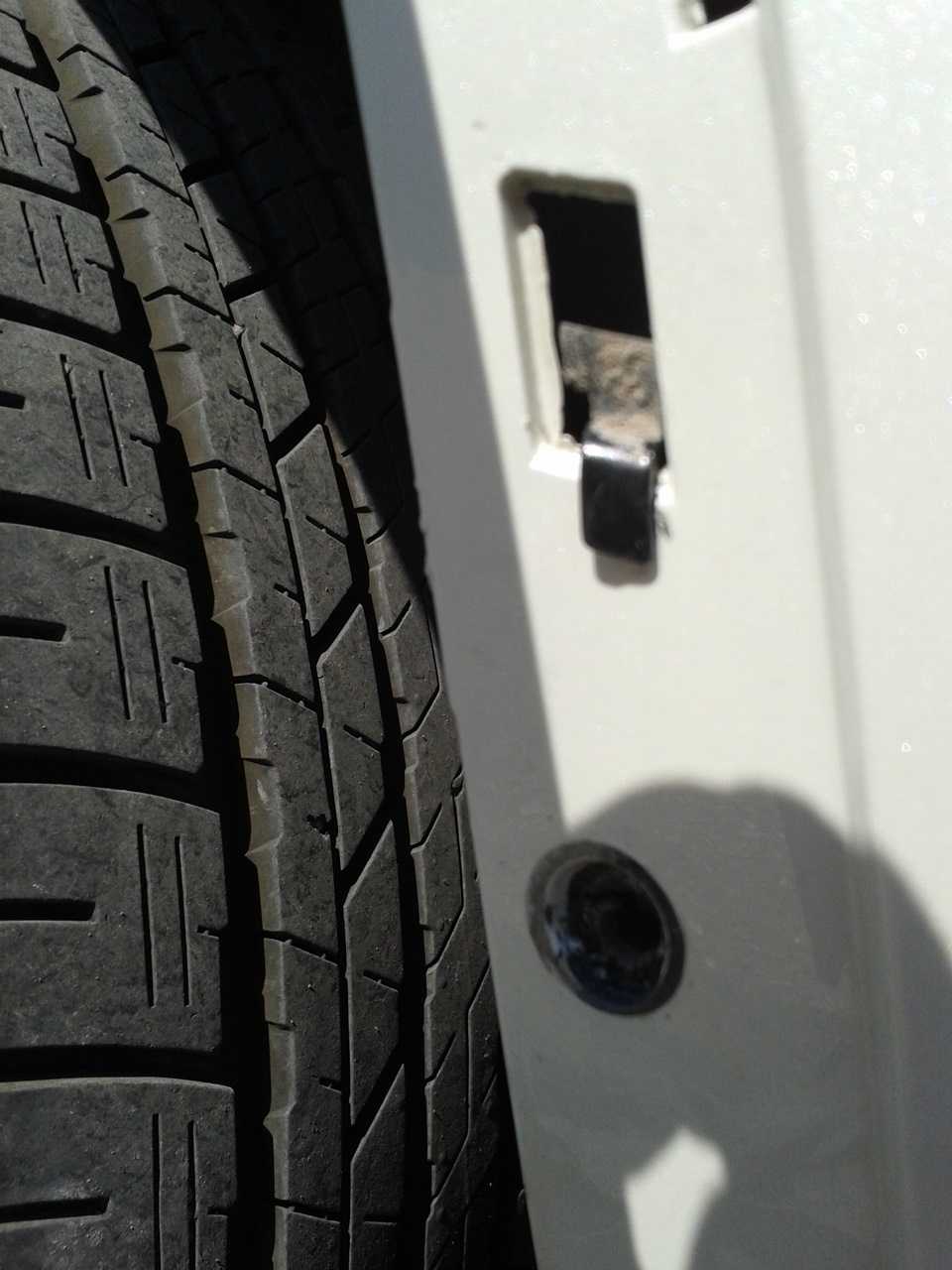

Тонким ножичком или шилом выковыриваем пластиковый дюбель.

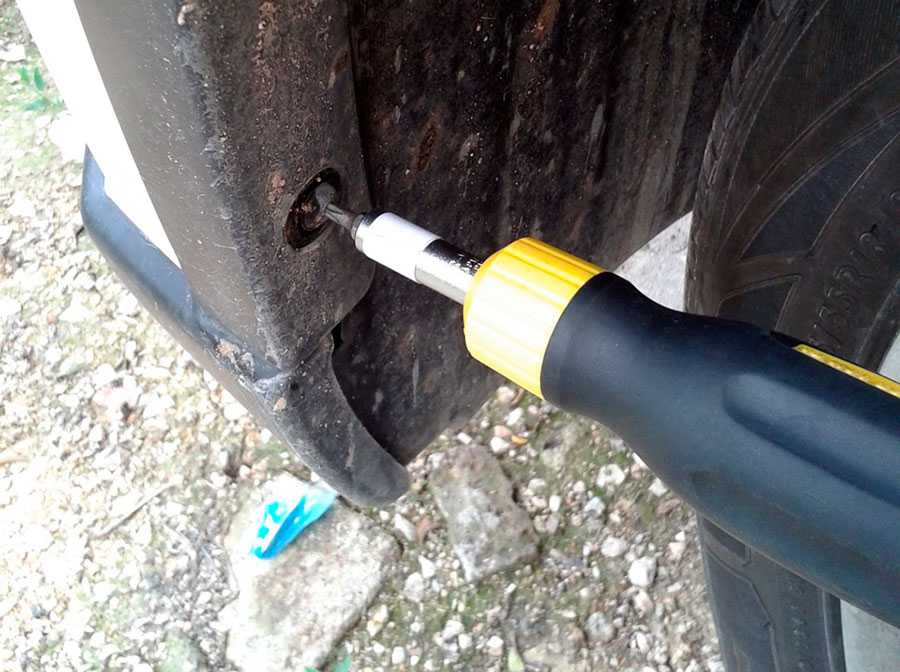

Под бампером звездочкой выкручиваем по три самореза перед каждым колесом.
Выковыриваем пластиковую клипсу — которая держит подкрылок.
Так же выковыриваем штук 10 таких клипс под самим бампером (фото нет — сами догадаетесь).

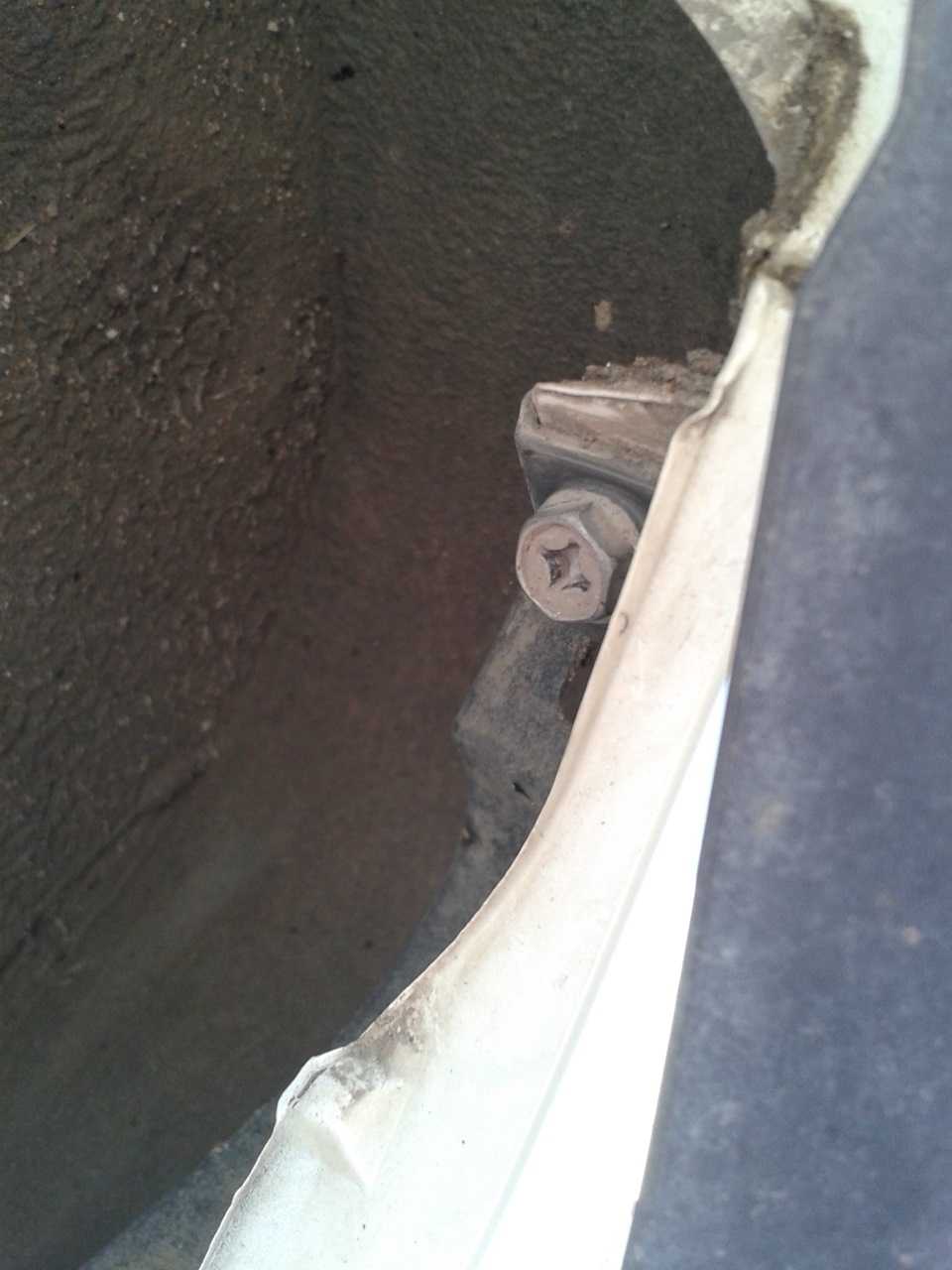

Отгибаем подкрылок и крестовой отверткой или торцевым ключом на 10 откручиваем саморез вкрученный в эту проушину.
Nissan X-Trail 2005 — снятие бамперов
Группа Вконтакте — Instargam — Мы на Facebook —

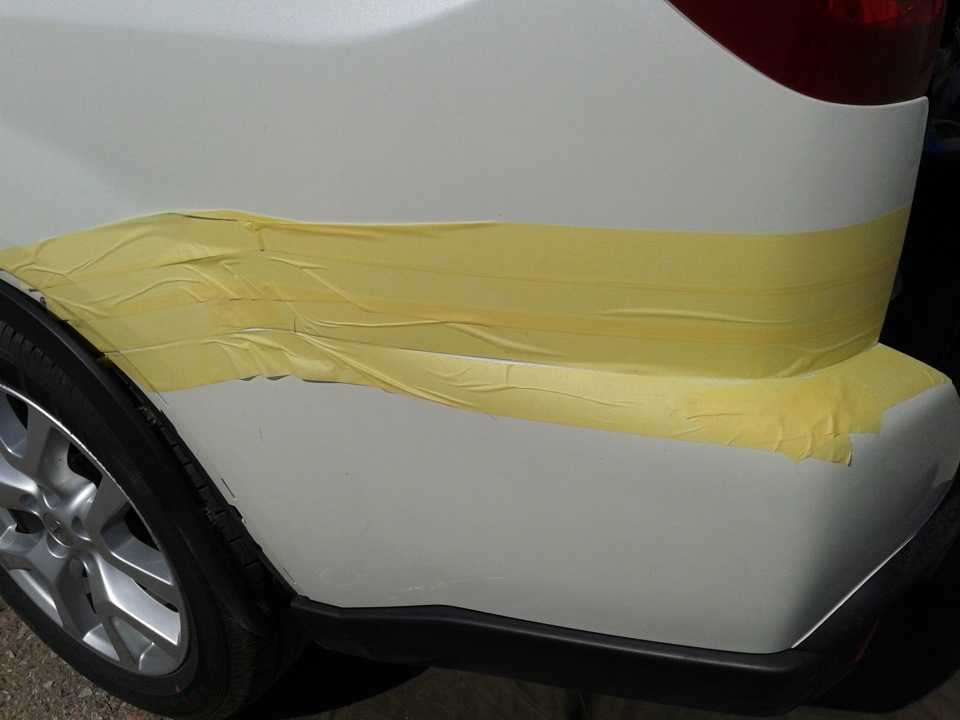

Клеим на бампер малярный скотч, дабы не поцарапать краску. Не поклеите — точно поцарапаете!
Тянем бампер на себя и он отцепляется от прищепок.

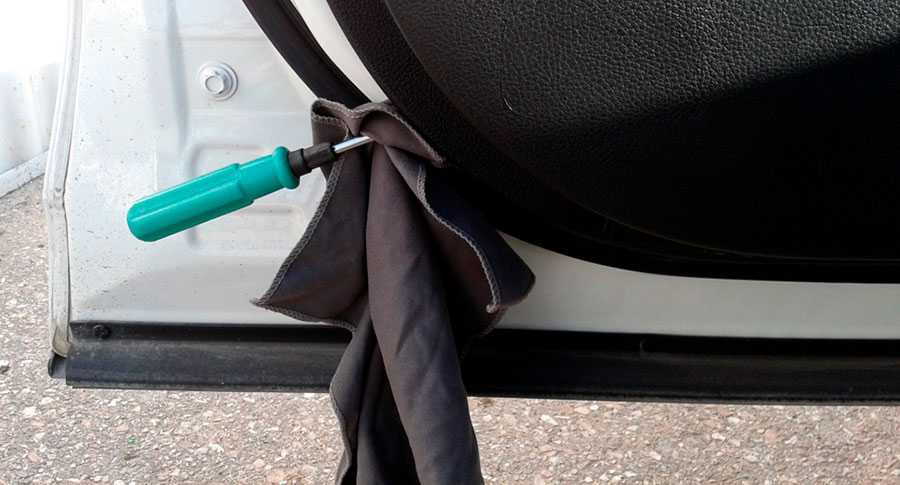

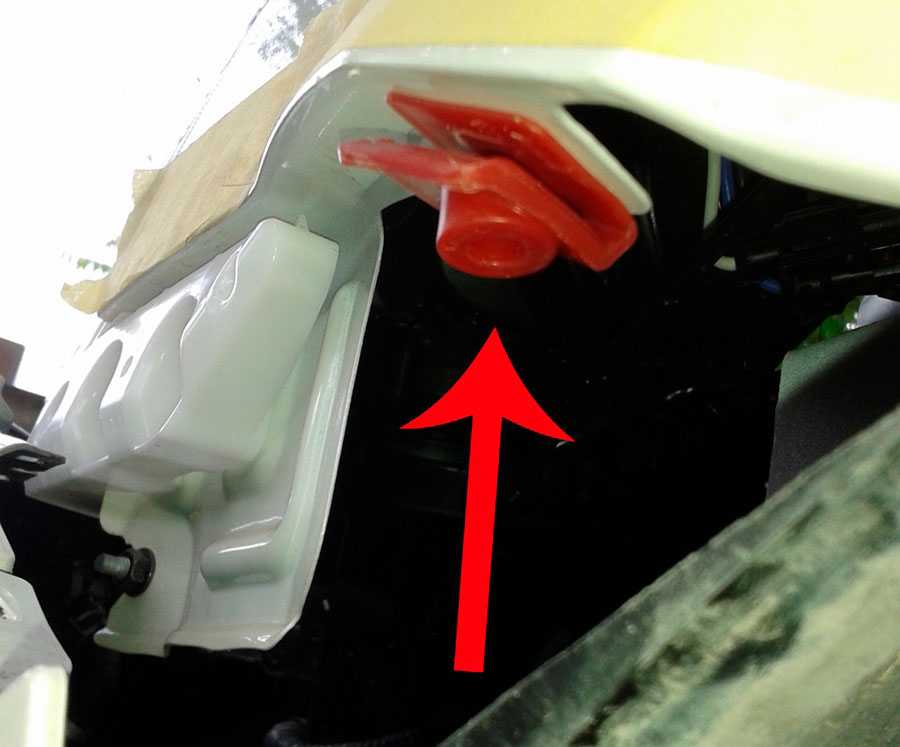

Под фарой есть две защелки которые необходимо отжать тонкой, плоской отверткой.
Стелим под бампер брезент (картон или т.п.). Иначе поцарапаете. Тянем на себя и все — он на полу.

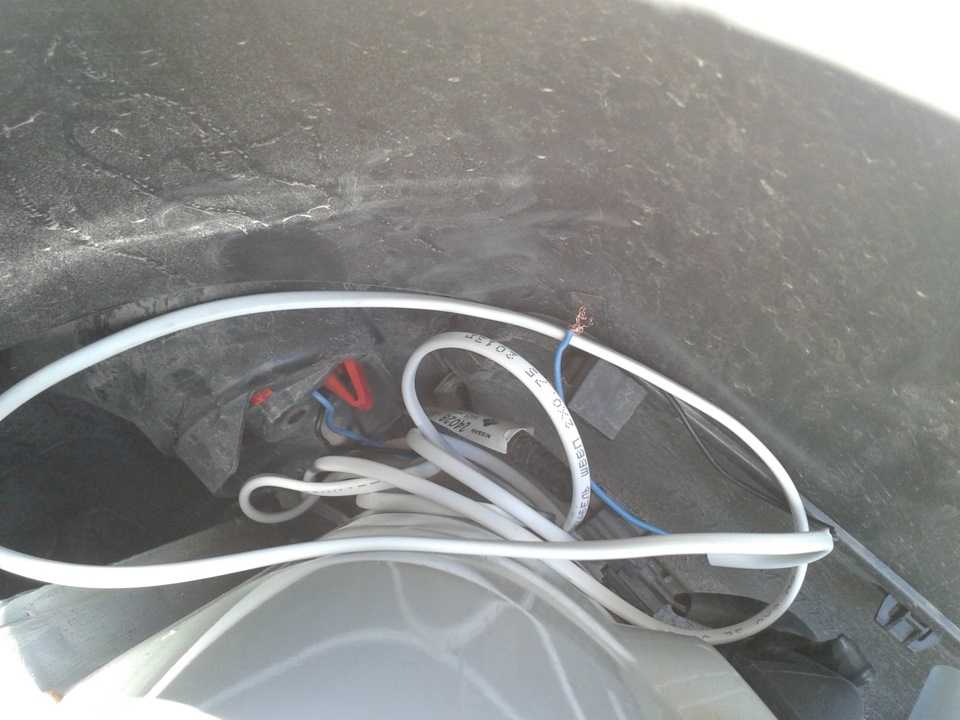

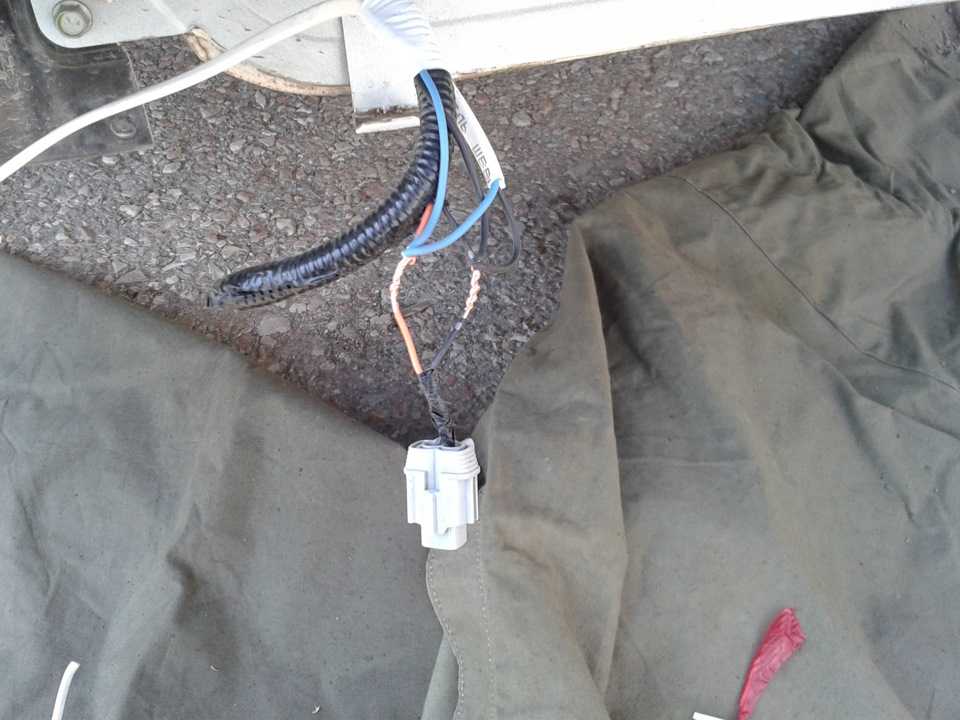

Далее отсоединяем фишки противотуманок.
Шланг форсунок омывателя фар. Вода из бачка вытечет.
Так что подумайте заранее — чем заткнуть трубку, если жалко омывайку.
Вот он — жертва ТюНиНхА. Лежит у Ваших ног))).

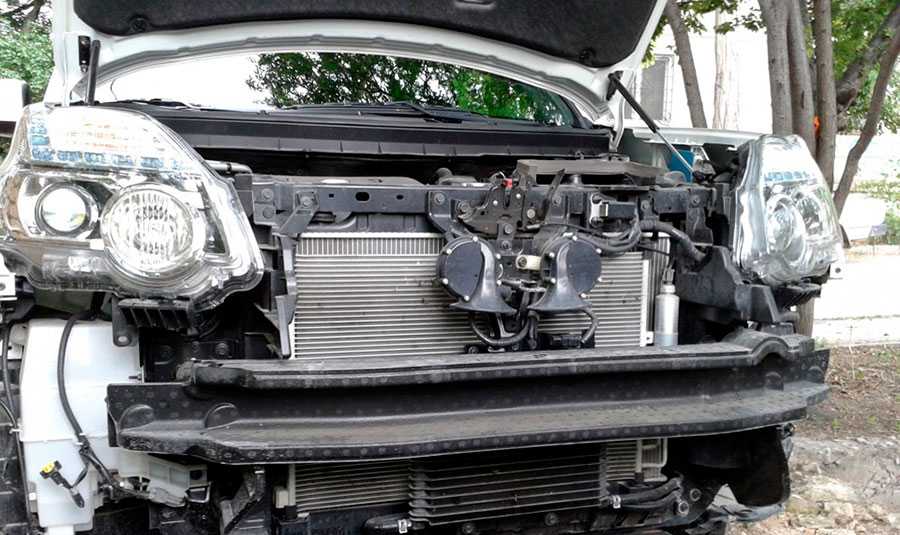

Злая морда Гиппопотама)))) На фото видно два “очень дешевых” радиатора которые необходимо защитить сеточкой от камней и мух!
P.S. Как то так! Не переключайтесь — будет продолжение…
Установка бампера Ниссан Икстрейл Т32
Автомобильный бампер представляет собой полосу облицовки автомобиля, призванную защищать автомобиль при незначительных ударах. Так как в большинстве современных автомобилей бамперы сделаны из пластика, они носят скорее декоративный характер. При ДТП они защищают больше не водителя и пассажира, а пешехода при наезде на небольшой скорости (считается, что наличие бампера меньше травмирует пешехода).
Так или иначе, при повреждении бампера производится его демонтаж для ремонта или замены и последующая установка бампера Ниссан Икстрейл Т32. Снятие и последующая установка бамперов производятся для монтажа систем дополнительного оборудования автомобиля, например фаркопа или датчиков парктроника.
Стоимость установки бампера в Санкт-Петербурге:
| Варианты установки | Стоимость |
|---|---|
| Установка переднего бампера Ниссан Икстрейл Т32 | от 1000 руб. |
| Установка заднего бампера Ниссан Икстрейл Т32 | от 1000 руб. |
| Ремонт бампера Ниссан Икстрейл Т32 | от 3500 руб. |
Если бампер поврежден незначительно, станции техобслуживания предлагают услугу по наложению специального ремонтного шва по пластику. Для этого они снимают бампер, накладывают заплатки из пластика, идентичного пластику ремонтируемого бампера, а затем производят установку бампера Ниссан Икстрейл Т32 на прежнее место. Если повреждения большие, старый бампер снимают и выбрасывают, а на его место устанавливают новый бампер Ниссан Икстрейл Т32. Металлический бампер часто не ремонтируют из-за дороговизны процедуры, а заменяют.
Порядок демонтажа переднего бампера такой. Сначала снимаются передние подкрылки, противотуманные фары и номерной знак. Затем выкручиваются 2 болта крепления к усилителю. Затем – 2 гайки крепления кузова к брызговику, правый и левый кронштейны облицовки. Затем выводятся шпильки крепления облицовки в районе брызговиков, извлекаются 2 гайки крепления кронштейнов и снимается балка бампера. Устанавливается новый или отремонтированный бампер в обратной последовательности.
Задний бампер снимается и устанавливается аналогично. Разные модели автомобиля имеют свои особенности установки бампера, описанный порядок приблизителен для примера.
Снятие, ремонт, замену и установку бампера Ниссан Икстрейл Т32 мы приглашаем произвести в наших сертифицированных сервисах Санкт-Петербурга. На все работы дается гарантия.
В нашем отделе запчастей вы найдете как новые, так и б/у оригинальные бамперы хорошего качества для замены.
Снятие и установка переднего бампера в Nissan X-Trail T30, T31, T32
По собственному назначению бампер воспринимает на себя главный удар при столкновении, потому его нередко приходится поменять либо чинить.
Кроме этого, часто, без снятия бампера нереально поменять лампочку близкого либо далекого света, противотуманные фары, радиатор, бачок омывателя фар либо стёкол и т.д.
Весь процесс по демонтажу производится в течение 30-ти минут. Это независимо от модификации и года выпуска кара, также сборки (японской либо европейской). Процедура в целом однотипная с маленькими отличиями (количество клипс и их размещение на сетке радиатора и самого бампера).
Снятие заднего бампера Ниссан Х-Трейл 2007 — 2014
1. Установите автомобиль на ровную поверхность, и выключите зажигание.
2. Выверните болты и опустите защиту вниз.
3. Плоской отверткой подденьте фиксаторы и вытяните 2 держателя.

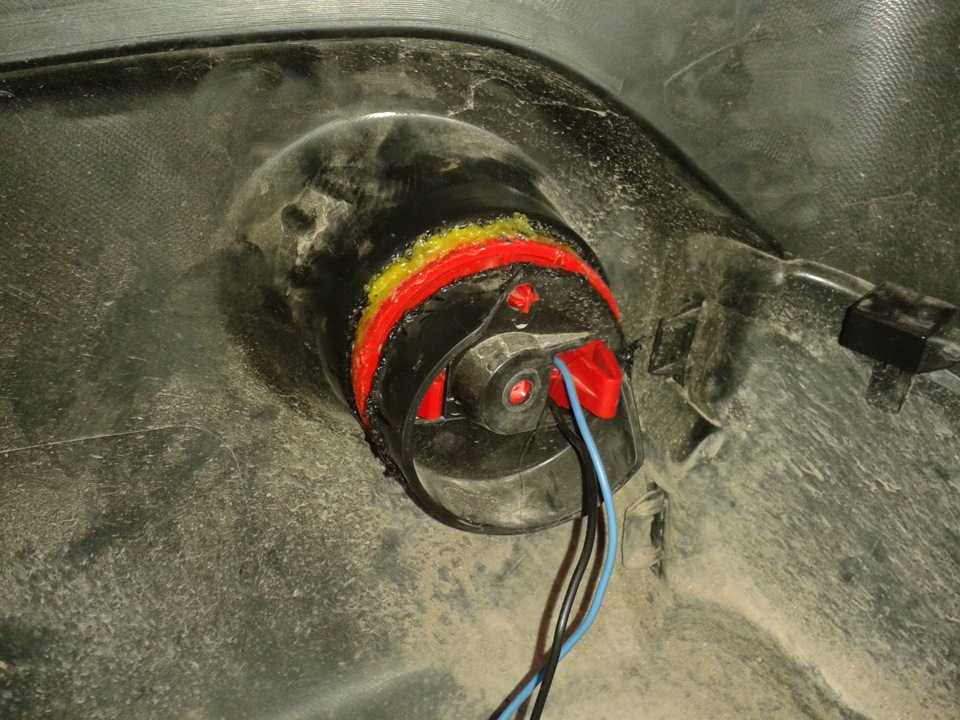

4. Отсоедините колодки от патронов ламп задних фонарей изнутри заднего бампера Ниссан Х-Трейл.

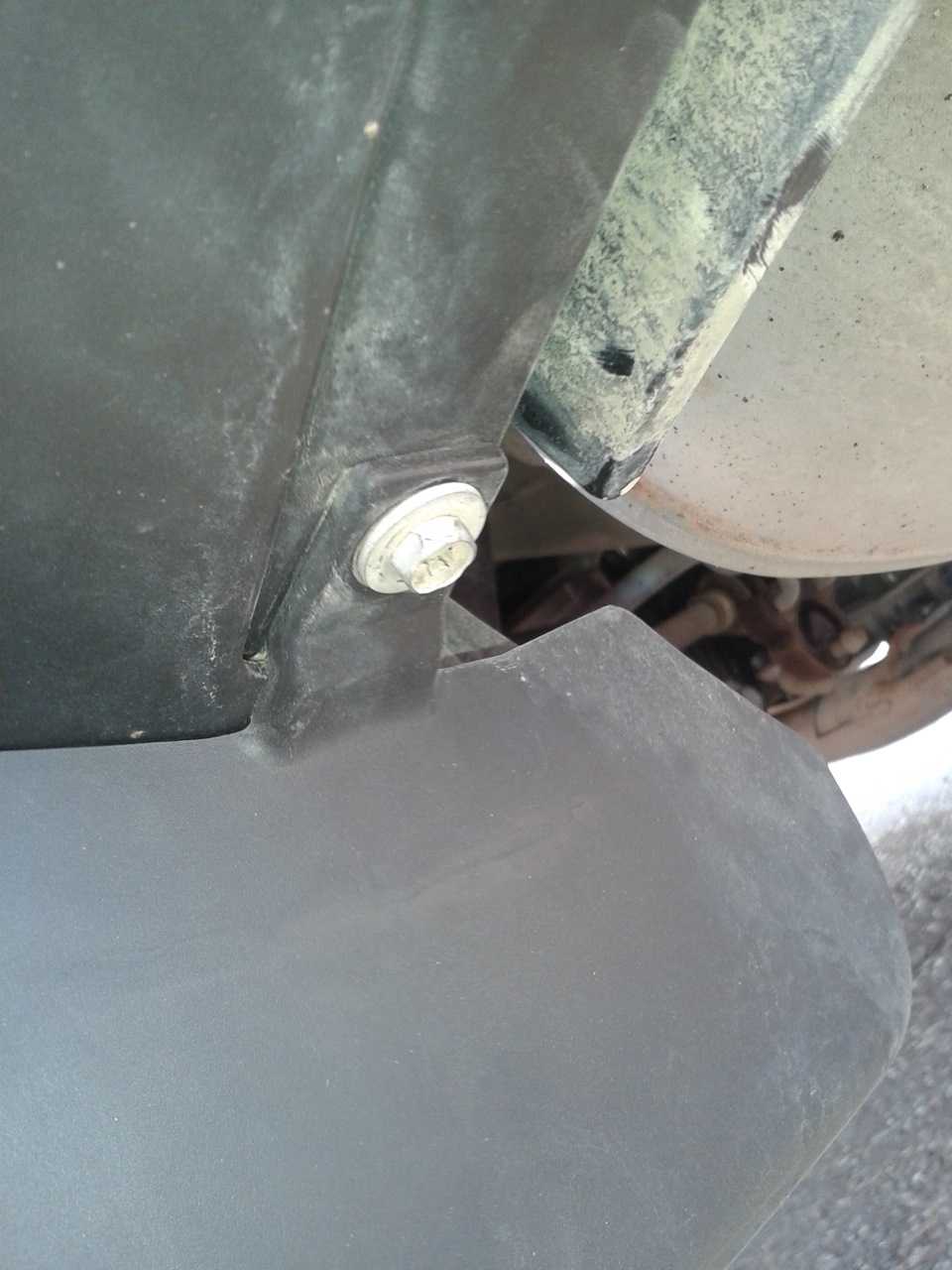

5. Ключом Torx T20 выверните 3 болта крепления брызговика.
6. Головкой на 10 мм выверните болт крепления брызговика к кузову.
7. Снимите брызговик.
8. Плоской отверткой извлеките держатель накладки арки колеса.
9. Освободите 3 держателя и отсоедините от заднего бампера Ниссан Х-Трейл накладку.
10. Головкой на 10 мм выверните болт в нише колеса.
11. Головкой на 10 мм выверните болт под накладкой колеса.
12. Отсоедините край накладки заднего бампера Ниссан Х-Трейл от упора.
13. Приподнимите, отогните край и снимите накладку бампера с двух боковых кронштейнов.
14. Таким самым способом отсоедините от кузова противоположную сторону накладки заднего бампера Ниссан Х-Трейл.

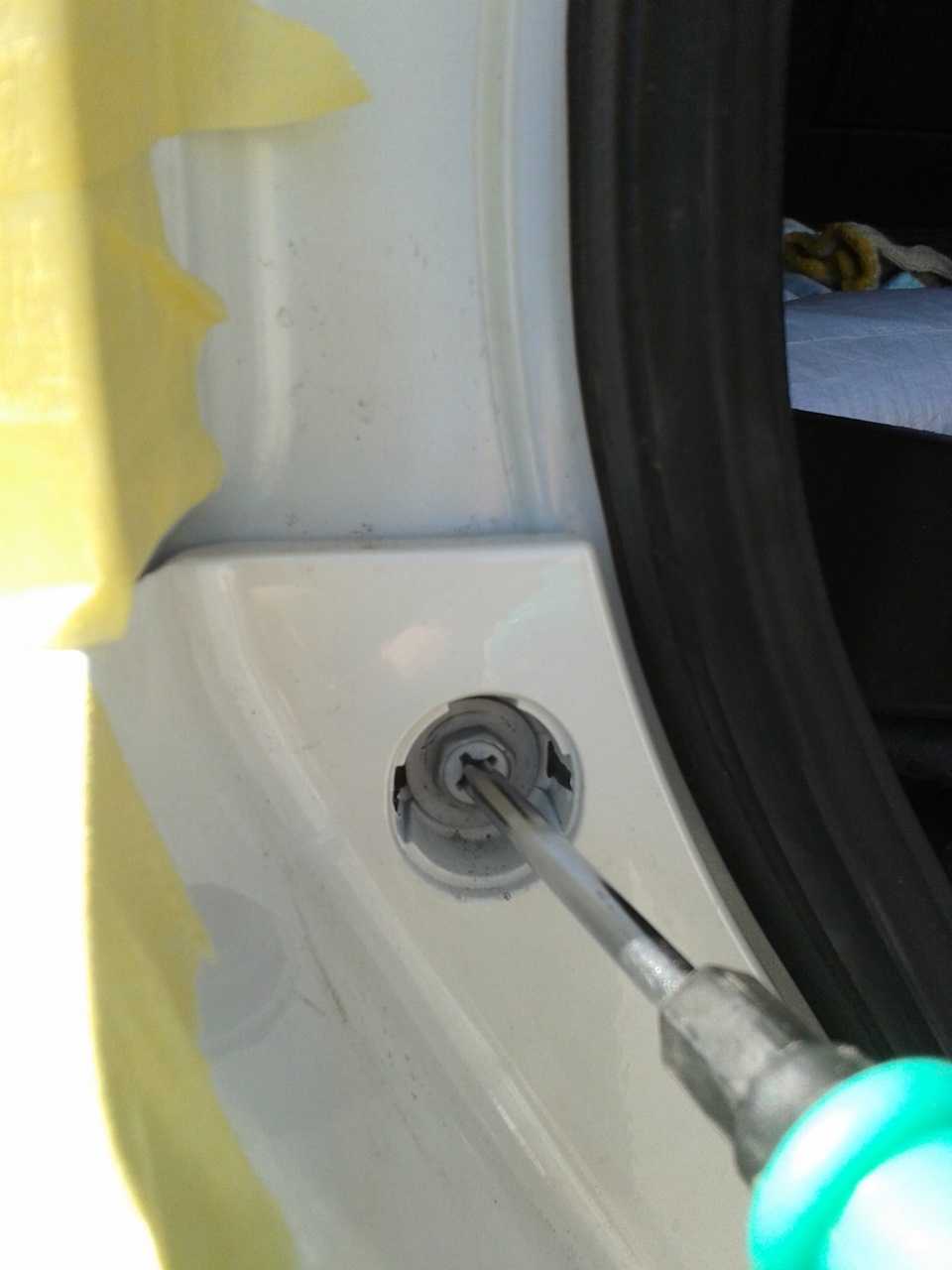

15. Подденьте плоской отверткой и снимите заглушки с левой и правой сторон.
16. Торцевой головкой на 10 мм выверните 2 болта.
17. Вместе с помощником отведите задний бампер Ниссан Х-Трейл от кузова и снимите его с 4-х кронштейнов.
Примечание:
При наличии парковочного радара, освободите фиксаторы и отсоедините колодки проводов от 4-х датчиков.
18. Снимите задний бампер.
19. При необходимости, замените задний бампер на новый.
20. Установите задний бампер на Ниссан Х-Трейл и все детали в порядке, обратном снятию.
Стекла для дверей
Из всех кузовных деталей стекла наиболее уязвимы. От удара камня стекло минимум треснет. Если после аварии перекосило проем двери, то стекло не выдержит такого напряжения. Геометрию кузова можно восстановить, но стекло в этом случае точно придется менять. С вмятинами и царапинами на металлических деталях кузова можно продолжать ездить, хотя и нежелательно, поскольку ржавчина расползается очень быстро. Но если разбилось стекло двери, пользоваться автомобилем нельзя. Ведь стекло защищает салон и пассажиров от ветра, осадков, пыли и грязи. Да и оставить машину без присмотра нельзя будет ни на минуту – слишком велик соблазн для злоумышленников.
Если не заменить разбитое стекло в двери автомобиля, стоит ждать непрошеных гостей
Для передних и задних, левых и правых дверей нужны разные стекла. Помимо стекол боковых дверей в автомобилях Nissan X-Trail могут нуждаться в замене стекло 5-й двери (багажника) и стекло люка в панорамной крыше. Они обойдутся дороже, поскольку имеют большую площадь. Поскольку любые изъяны стекла сразу бросаются в глаза, контрактные стекла дверей можно покупать без малейшей опаски. Это работоспособность внутренних узлов нужно проверять на стенде или при установке в автомобиль, а стекло либо целое, без сколов и трещин, либо нет, третьего не дано.
В магазине JapZap можно выбрать запчасти кузова для Nissan X-Trail и сэкономить на кузовном ремонте. Покупка контрактных кузовных деталей зачастую рентабельнее не только в сравнении с приобретением новых, оригинальных, но и в сравнении с восстановлением сильно поврежденных дверей и капота.
Снимаем обшивку боковой двери на X-Trail T31 (2-ое поколение)
Работа с Nissan X-Trail T31 не имеет кардинальных отличий и потребует того же набора инструментов. Начинать необходимо с ручки открывания двери. Под ней располагается пластиковая заглушка, закрывающая доступ к болту. После его откручивания вам понадобится снять хромированную накладку на двери. Для этого аккуратно поддеваете ее отверткой и отсоединяете от защелок. Под ней расположены еще два болта.
Источник фото: www.drive2.ru/l/1134208/
Источник фото: www.drive2.ru/l/1134208/
Источник фото: www.drive2.ru/l/1134208/
Следующим шагом станет отсоединение панели управления стеклами и регулировки зеркал. Она также с легкостью отщелкивается при помощи отвертки. После того, как вы ее вытащите, нужно будет отсоединить все провода.
Источник фото: www.drive2.ru/l/1134208/
Теперь можно снимать саму панель. Поддеваете ее в верхней части, посередине и, не прилагая большой силы, тянете на себя, Она крепится на пластиковых защелках, которые довольно легко повредить. Последним шагом в демонтаже станет отсоединение тросов, которые проложены к ручке открывания и питание светильника в нижней части двери.
Капот Nissan X-Trail
Капот выполняет ряд функций:
- закрывает моторный отсек, защищает узлы от внешних воздействий;
- приглушает шум работающего двигателя;
- улучшает аэродинамические характеристики автомобиля (в модели Т32 он более обтекаемый, чем в предыдущих).
Крышку моторного отсека откидывают довольно редко, когда возникает необходимость в ремонте или обслуживании двигателя, доливе моторного масла или омывающей жидкости. В открытом положении капот удерживает штанга-подпорка, автомобилисты иногда в дополнение к ней или взамен устанавливают гидравлические или газовые упоры, автоматические доводчики. Чтоб исключить доступ угонщиков к двигателю, владельцы часто оснащают капот блокирующим замком. При недостаточно умелой установке блокиратора, капот иной раз не может открыть даже владелец. А самая характерная для кузова проблема – царапины и небольшие вмятины от ударов гравия, с которых начинается коррозия.
Коррозия может полностью съесть металлические кузовные детали
Замена петель, замков, устранение царапин и небольших вмятин – несложные и относительно недорогие виды ремонта капота. Но бывают ситуации, когда рентабельнее заменить капот, а не пытаться отремонтировать:
- ржавчина распространилась по всему капоту;
- на переднюю часть автомобиля упало дерево с острым сучком или другой тяжелый предмет, пробив капот;
- вследствие аварии возник перекос проема капота, сама деталь смята «в гармошку».
Снятый с Nissan X-Trail на японской разборке контрактный капот может служить еще долго и обойдется дешевле нового.

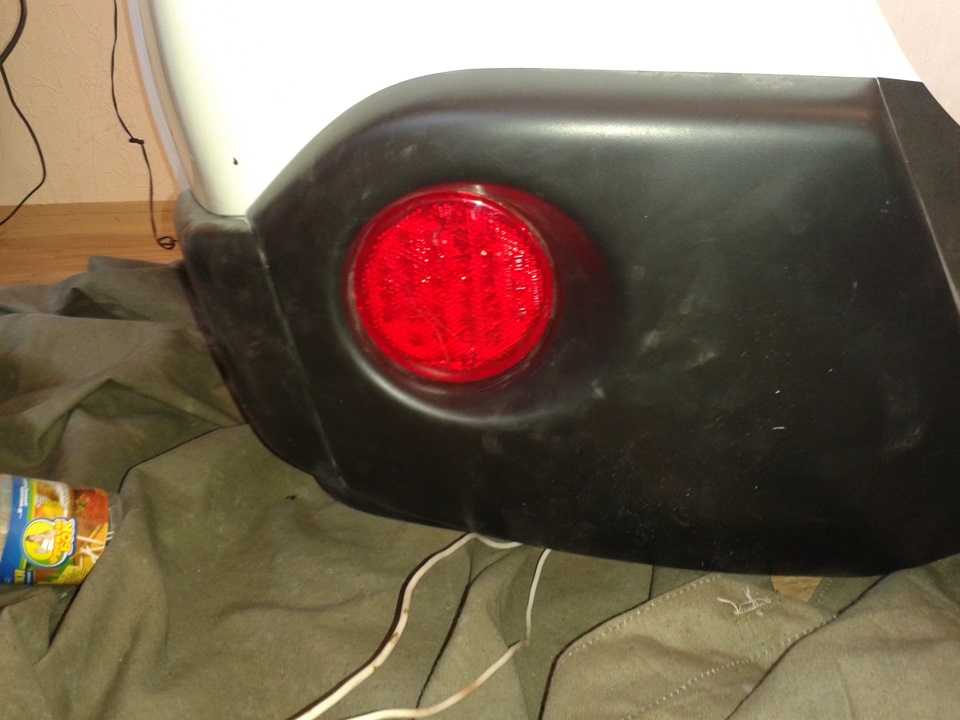

Как снять задний бампер X-trail T30
Данная статья будет полезной для тех, кто хочет самостоятельно поставить на свой X-trail t30 прицепное устройство или парктроник. Ничего сложного в этом процессе нет, и специальные инструменты вовсе не понадобятся.
Начнем

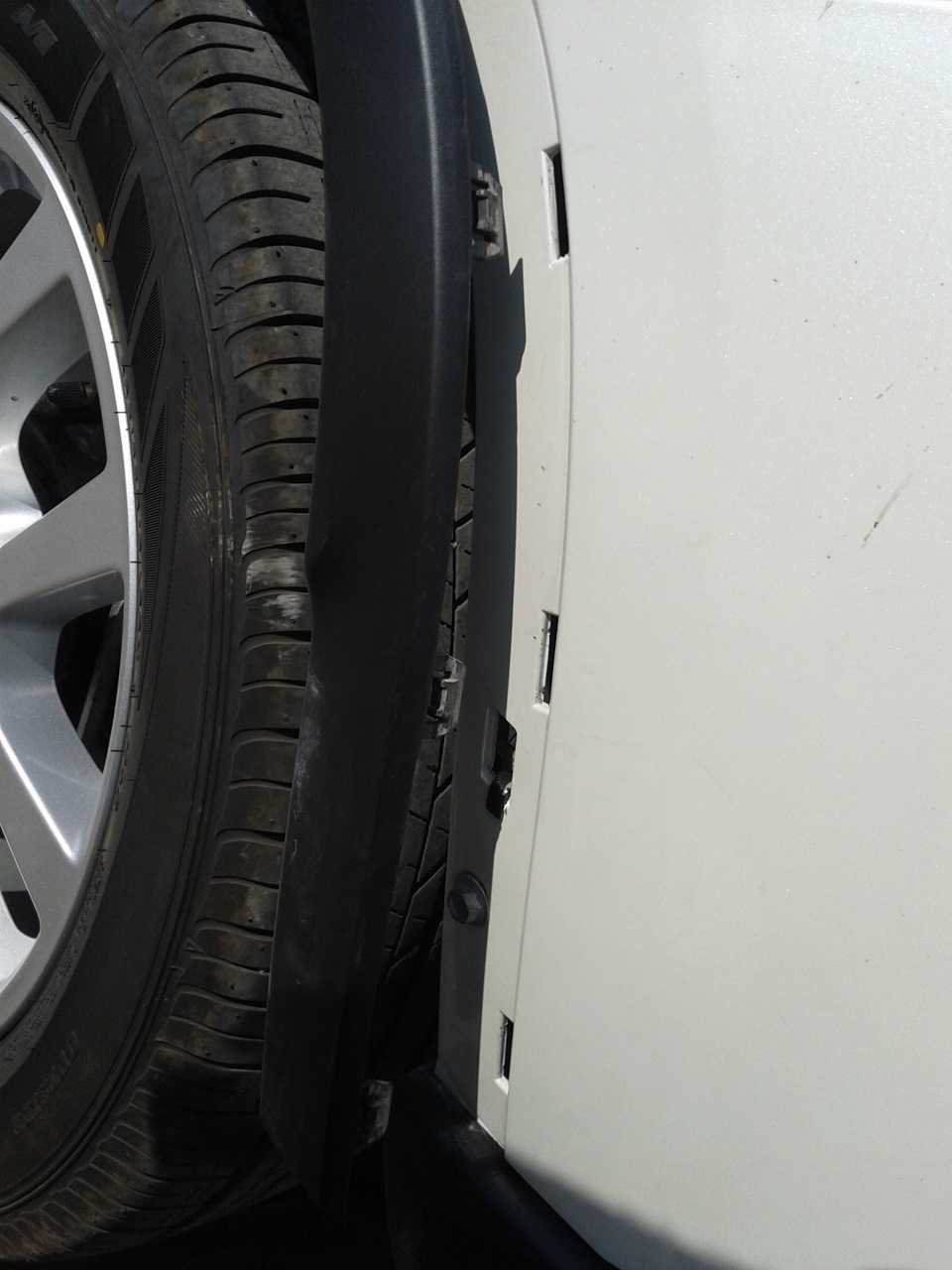

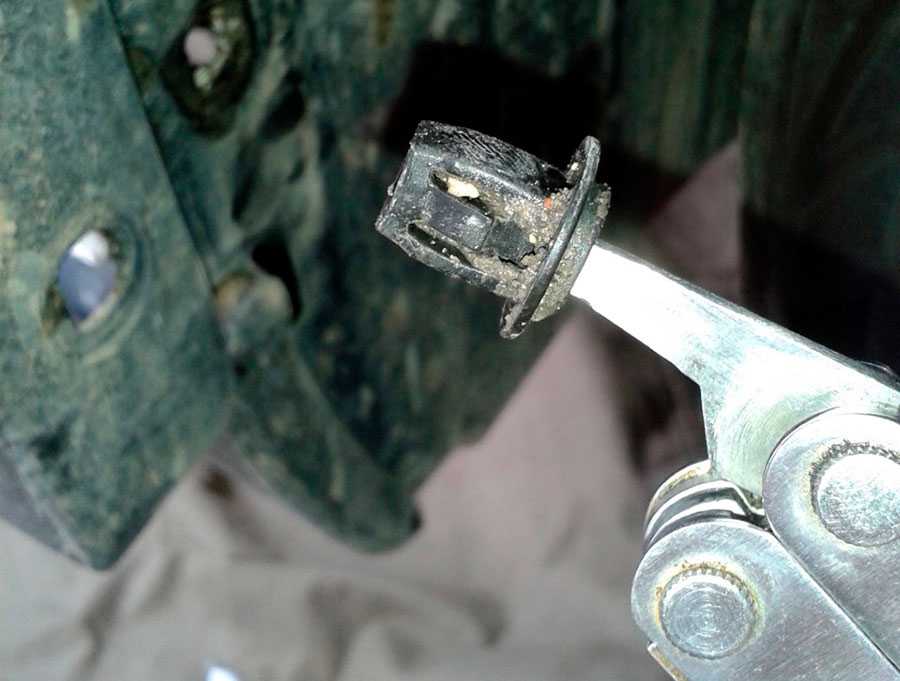

А начнем мы с того, что снимем отверткой клипсы с задних подкрылков (2 шт.) и 1 саморез ключом на 10 мм
Обратите внимание на фото:. Клипсы очень хрупкие, снимайте аккуратно, а в мороз будьте вдвойне осторожнее
Клипсы очень хрупкие, снимайте аккуратно, а в мороз будьте вдвойне осторожнее.
Теперь перейдем к пластиковой защите заднего бампера Х-трейл:
Она крепится на 4 гайках (ключ на 10мм) и нескольких защелках, которые очень просто снимаются.
После того, как откинем пластиковую защиту бампера, откроются еще 2 клипсы, которые тоже надо снять. Снимем задний ПТФ с бампера X-trail t30.
И теперь откручиваем последние 2 самореза (ключ на 10мм), которые располагаются сверху, под 5-ой дверью авто.
Остается сдернуть задний бампер с защелок (как на фото). Их не так много, но держат они его крепко.
Задний бампер Ниссан Х-трейла снят. Передний бампер снимается тоже очень просто.
Подсветка катафотов. 2 серия (снятие заднего бампера Х Трейл Т 31 и установка)
Собственно, как и обещал в Первой серии — Подсветка катафотов (разборка и подсветка) выкладываю отчет о том, как за 15 минут снять задний бампер с Х Трейла Т-31.
Откручиваем три самореза крепления брызговика звездочкой Т-20. Вставляем звездочку и помогаем плоскогубцами. Снимать колесо не нужно.
Ключом на 10 откручиваем четвертый саморез брызговика (находится под машиной).
Отдираем пластиковую накладку задней арки колеса. Нижнюю защелку поддеваем плоской отверткой, далее отдираем руками.
Под накладкой (в арке крыла) прячется еще один саморез. Откручиваем крестовой отверткой.
Под накладкой прячется еще один саморез. Откручиваем ключом на 10.
Далее отцепляем металлический крючок крепления бампера. Тянем бампер вниз, раскачиваем и он отцепится.
Далее ОБЯЗАТЕЛЬНО обклеиваем бочину машины малярным скотчем! Бампер очень царапучий. Это спасет нас от царапин.
Откручиваем крестовой отверткой саморез под крышкой багажника. Перед этим снимаем с самореза пластиковую заглушку.
Те же телодвижения делаем с правой стороны бампера.
Теперь тянем бампер на себя начиная от колеса. И он отщелкивается. Все катафот уже можно снять просунув руку с верху бампера и открутив его ключом на 10.
Если необходимо снять бампер полностью тянем его от багажника на себя. Отверткой отщелкиваем защелки под верхней кромкой бампера.
Защелок четыре штуки.
Отцепляем две электрические фишки от фонаря заднего хода и противотуманки.Тянем еще чуть-чуть. Все бампер снят. Обязательно что-то постелить заранее под бампер.

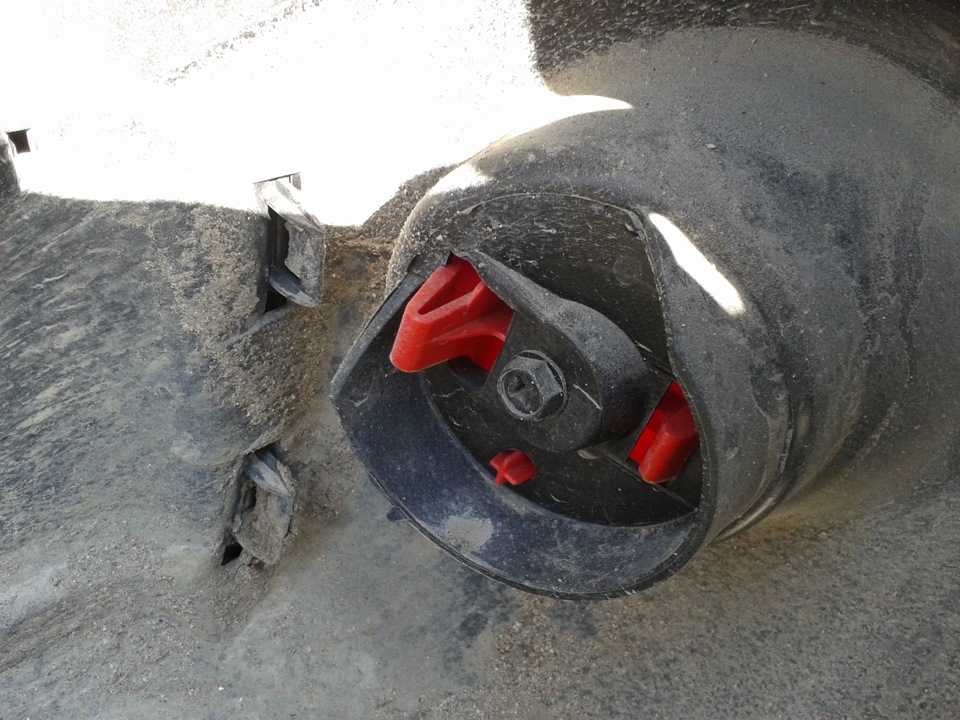

Вид крепления катафота сзади.
Подключаем провода к фишке противотуманки.
Растягиваем их к катафотам.
Отрезаем выжигателем штатное крепление катафота. Ставим «протюненный» «проколхоженный» катафот в образовавшуюся дыру и приклеиваем его.Черный пластик старого крепления я сначала прикрутил на всякий случай к катафоту, но потом пришлось его снять, так как он уперся в кузов и не давал бамперу встать на свое место.

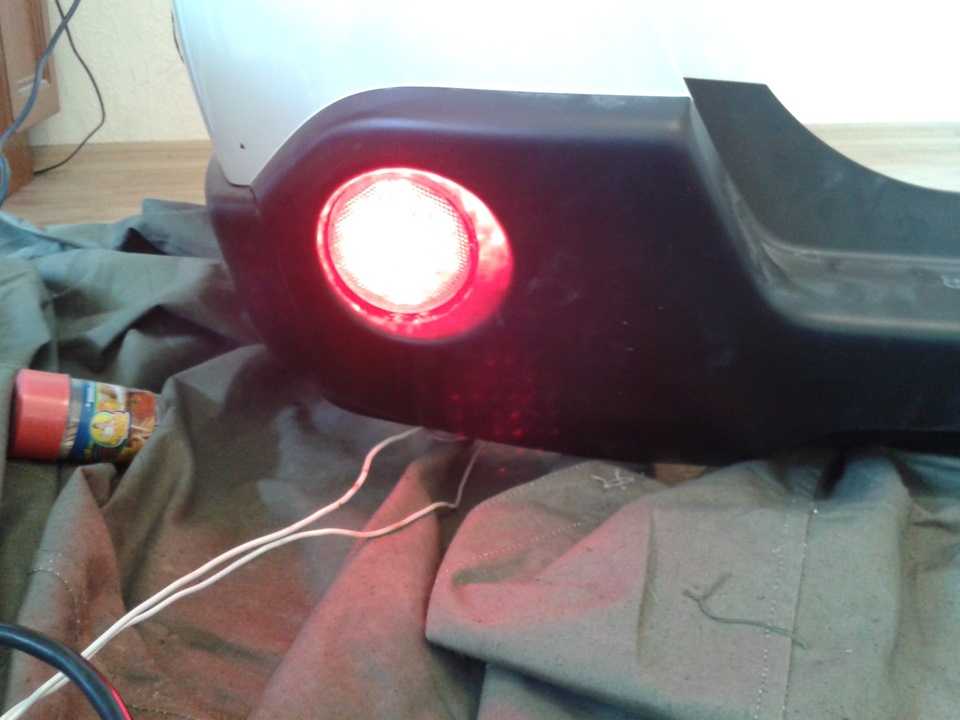

Фото на телефон со вспышкой
Р.S. На машине пока не фоткал так как второй катафот еще не сделал. Да и на солнышке нет смысла фотографировать. Сделаю второй катафот, стемнеет — сфоткаю.
Всем кто хочет поставить вместо катафота фонарь от другого транспортного средства довожу Важные параметры. Расстояние от кузова автомобиля до крепления катафота составляет 35 миллиметров. И перед бампером можно прихватить незаметно еще 10 миллиметров. То есть параметры фонарика должны быть — не более 70 мм в диаметре и не более 45 мм в глубину! В других случаях необходимы глобальные переделки.
Это мой помощник в работе с пластиком, друг детства выжигатель «Огонек».
Снимаем передний бампер в X-Trail T-31 (2-ое поколение)
- Открываем капот.
- Вытаскиваются пистоны, удерживающие решетку радиатора и верхнюю часть.
- В углах решетки плоской отверткой, проворачивая на 90 градусов по часовой стрелке, поворачиваем пластиковые клипсы. Достаем их, вытягивая на себя.
- Снимается решетка радиатора. Она держится на защелках.
- Под нижней частью бампера по кругу выкручиваются винты и вытаскиваются пистоны.
- Положение колес ставим по направлению влево.
- В колесных арках слева вытаскиваем пистоны и выкручиваем винты, удерживающие пластиковые накладки подкрылки. Снимаются пыльники моторного отсека до стойки амортизатора.
Источник фото: www.drive2.ru/r/nissan/143557/
Ставим колеса в правое положение, и вкручивает пистоны по правой стороне. Аналогично предыдущей процедуре.
Источник фото: www.drive2.ru/r/nissan/143557/
Откручиваются 2 самореза под звездочку (или тонкий рожковый ключ №10), соединяющие подкрылок, пластиковую колесную арку и бампер. Выполняем процедуру с двух сторон.
Источник фото: www.drive2.ru/r/nissan/143557/
- Снимаем накладку бампера. Она крепится на защелках.
- Подкрылки отодвигаем в сторону и выкручиваем винт с каждой стороны. Они закрепляют углы бампера к крыльям.
- Отодвигаем защелки в крыльях под фарами и вытаскиваем аккуратно на себя бампер.
- Отсоединяются противотуманные фонари, шланг омывателя фар, с помощью плоскогубцев снимем пружинный хомут.
- Установка – это выполнение тех же процедур в обратной последовательности. Лучше всего снимать бампер вдвоем на этапе снятия противотуманок и омывателя.
Рассчитайте среднерыночную стоимость ремонта
Варианты защиты
Для обеспечения дополнительной защиты бамперов автомобилистами используются такие основные средства как:
- специальные наклейки;
- накладки из ударопрочного пластика или металла;
- «кенгурятники», металлические конструкции.
Наклейки считаются одним из самых недорогих, но практичных решений. По сути, они представляют собой мягкие пластиковые накладки, часто усиленные металлизированными элементами. Такие изделия прочно крепятся к бамперу, защищая его поверхность от случайных повреждений. Уровень обеспечиваемой ими защиты невысок, однако его достаточно для предупреждения сколов и трещин, возникающих при ударе дорожными камнями.
Накладки из пластика или металла обеспечивают повышенный уровень защиты при условии их правильного монтажа. Установленные на передний или задний бампер ниссан х трейл т31 и авто других поколений, такие накладки превращаются в элемент тюнинга. Учитывая, что такие конструкции могут менять первоначальную геометрию кузова, к их выбору и приобретению следует подходить с большой ответственностью.
Кроме того, многие автолюбители устанавливают пластиковые накладки вместо заводских бамперов. В этом случае, напоминают опытные автовладельцы, не исключены проблемы со страховкой и представителями дорожной инспекции.
В современной продаже можно встретить специальные монолитные конструкции из стали, усиленные ребрами жесткости и носящие название «защита заднего бампера». Такие изделия обычно имеют трапециевидную форму и крепятся к каркасу автомобиля кронштейнами и болтами.
Подобная накладка на бампер ниссан х трейл т32 (Т30 или Т31) не требует особых знаний и усилий в установке. При соблюдении рекомендаций, представленных в инструкции, ее монтаж занимает менее часа.
Металлические конструкции из труб и решеток (т.н. «кенгурятники») – популярный вариант тюнинга внедорожников. По мнению опытных автовладельцев, он имеет больше недостатков, нежели плюсов.
За визуальной мощностью и прочностью таких конструкций кроется определенная угроза как для водителя и пассажиров, так и для пешеходов. При столкновении металл не создает нужной амортизации и, следовательно, не уменьшает силу удара. В случае серьезного столкновения удар (как спереди, так и сзади) будет направлен в салон.
Важно учитывать, что установка жестких металлических конструкций такого вида не разрешена. Допускается только монтаж трубных конструкций из мягкого алюминия без жесткого крепежа на каркас авто
Визуально такие конструкции не добавляют экстерьеру машины агрессивности, не утяжеляют ее кузов и выглядят привлекательно.
Снимаем фронтальный бампер в X-Trail T-31 (2-ое поколение)
- Открываем капот.
- Вытаскиваются пистоны, удерживающие сетку радиатора и высшую часть.
- В углах сетки плоской отверткой, проворачивая на 90 градусов по часовой стрелке, поворачиваем пластмассовые клипсы. Достаем их, вытягивая на себя.
- Снимается сетка радиатора. Она держится на защелках.
- Под нижней частью бампера по кругу выкручиваются винты и вытаскиваются пистоны.
- Положение колес ставим по направлению на лево.
- В колесных арках слева вытаскиваем пистоны и выкручиваем винты, удерживающие пластмассовые накладки подкрылки. Снимаются пыльники моторного отдела до стойки амортизатора.
Ставим колеса в правое положение, и вкручивает пистоны по правой стороне. Аналогично предшествующей процедуре.
Откручиваются 2 шурупа под звездочку (либо узкий рожковый ключ №10), соединяющие подкрылок, пластиковую колесную арку и бампер. Исполняем функцию с 2-ух сторон.
- Снимаем накладку бампера. Она крепится на защелках.
- Подкрылки отодвигаем в сторону и выкручиваем винт с каждой стороны. Они закрепляют углы бампера к крыльям.
- Отодвигаем защелки в крыльях под фонарями и вытаскиваем аккуратненько на себя бампер.
- Отсоединяются противотуманные фонари, шланг омывателя фар, при помощи плоскогубцев снимем пружинный хомут.
- Установка – это выполнение тех же процедур в оборотной последовательности. Идеальнее всего снимать бампер вдвоем на шаге снятия противотуманок и омывателя.
Nissan X-Trail (Т31) с пробегом: слабые места и недостатки модели
Nissan X-Trail (Т31) — вторая генерация кроссовера, дебют которой состоялся на мировом рынке в 2007 году. При разработке автомобиля за основу была взята переднеприводная платформа Nissan-C Platform, являющаяся совместной разработкой альянса Renault-Nissan. Данная модель объединила в себе преимущества внедорожника и обычного легкового автомобиля, благодаря чему стала одним из самых продаваемых авто среди одноклассников. В большинстве стран продажи X-Trail (Т31) были прекращены в 2013 году, а вот отечественным автолюбителям повезло больше — в нашей стране «Икс-Трейл» второго поколения продержался на рынке до 2015 года.

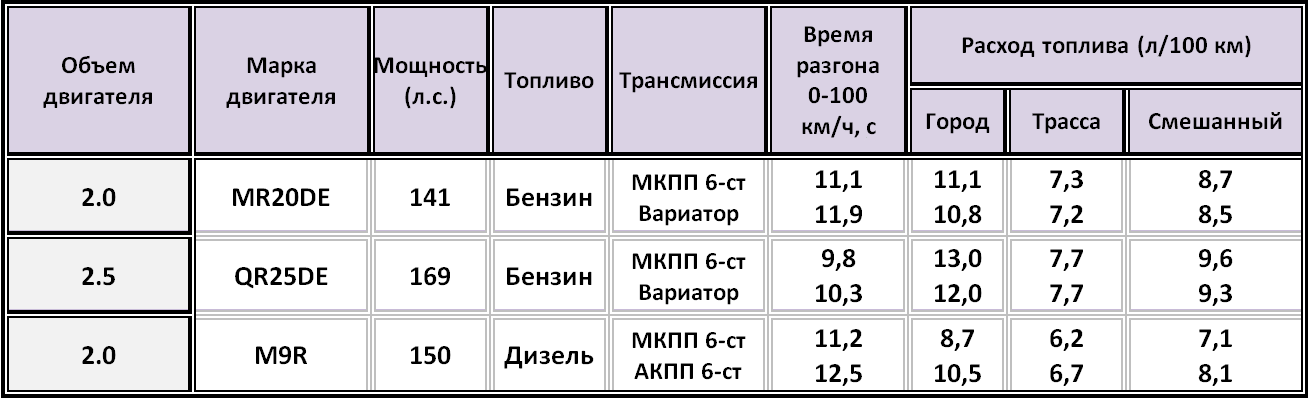

Технические характеристики Nissan X-Trail (Т31)
Габариты кузова (Д x Ш x В), мм — 4635 x 1790 x 1785;
Колесная база, мм — 2630;
Дорожный просвет, мм — 210;
Минимальный радиус разворота, м — 5.8;
Размер колеи, мм: спереди — 1530, сзади— 1535;
Размер шин — 215/60 R17, 225/55 R18;
Объем топливного бака, л — 65;
Экологический стандарт — EURO-4;
Снаряженная масса, кг — 1515;
Допустимая полная масса, кг — 2050;
Допустимая нагрузка на крышу, кг — 100 кг;
Вместимость багажника, л — 479 (1773).
Снятие обшивки двери багажника Ниссан Х-Трейл
1. Установите автомобиль на ровную поверхность, и выключите зажигание.
2. Поднимите крышку багажного отделения.
3. Переведите переключатель плафона на двери в положение OFF.
4. Подденьте плоской отверткой плафон и выведите его из обшивки двери.
5. Отсоедините колодку и снимите плафон освещения.
6. Подденьте плоской отверткой и вытяните 2 держателя.
7. Подденьте плоской отверткой, выведите из держателей и вытяните из обшивки внутреннюю ручку.
8. Потяните на себя, выведите из фиксаторов и снимите верхний элемент обшивки.
9. Таким самым способом выведите с двух сторон боковые обшивки.
10. Плоской отверткой или пластмассовой лопаткой подденьте нижнюю часть обшивки двери по всему периметру, до выхода всех ее держателей (12 шт.) из панели двери.
11. Снимите обшивку двери багажника в сборе.
