Замена и установка штатной магнитолы БМВ E46

Первым делом определитесь с антенной, чтобы узнать, необходимо ли менять усилитель. Есть несколько способов узнать: посмотрите, есть ли в опциях код опции S686A, просто вытяните штатное устройство и посмотрите на количество антенных кабелей, что отходят в отсек установки, если один – антенна неразнесенная, и усилитель заменять не придется, два – она разнесенная. Не смотрите на само устройство, потому что его могли заменять до вас.

Отсоединив штатное устройство, вы можете посмотреть, подходят ли разъемы для вашей новой магнитолы. Совпадение разъемов со штекерами – большая удача. Потому что остается только подсоединить и наслаждаться отличным звуком. Но, как правило, все немного сложнее.

Более простое решение проблемы – купить переходник. Он обеспечит успех, но ваша работа усложнится тем, что сначала придется присоединить к разъему авто переходник, а уже к нему магнитолу БМВ E46, наслаждаясь тем, как устройство работает.

Бывает ситуация, когда переходника не существует, или его практически невозможно найти. Купить товар бывает достаточно сложно. В таком случае придется самостоятельно подключать магнитолу к БМВ E46. Для этой цели понадобится распиновка разъемов. Схема распиновки предоставляется в свободном доступе от производителей БМВ Е46. Если схема не найдена или не сильно помогла – нужен вольтметр или мультиметр.

Иногда понадобится покупка дополнительных штекеров и проводов. Но в любом случае замена вполне реальна.

Установка и распиновка разъемов

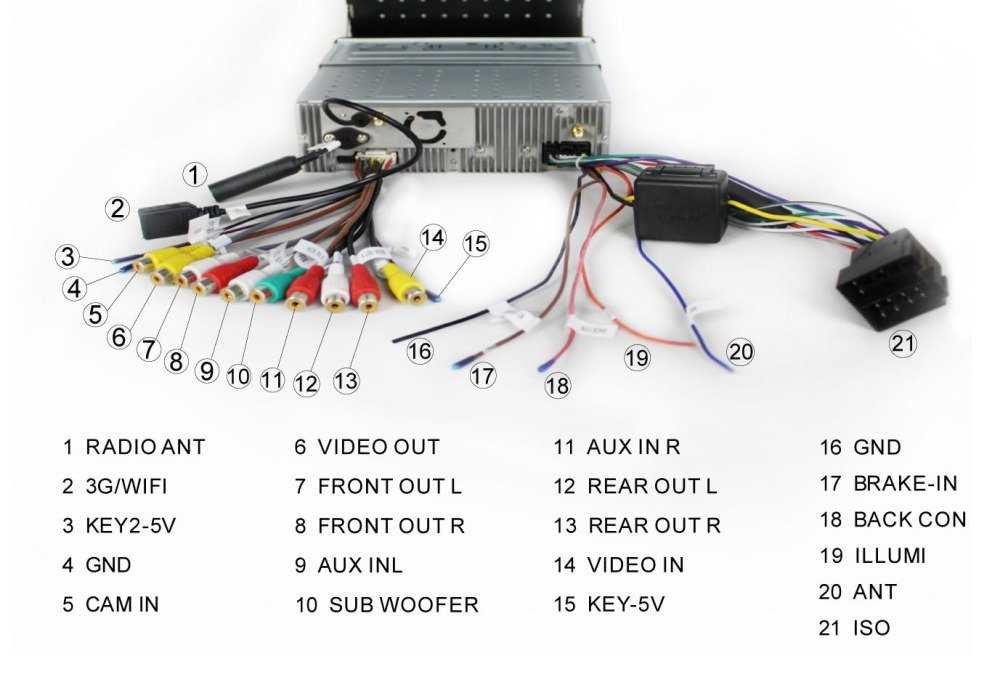

Распиновка разъёмов в автомагнитолах bmw

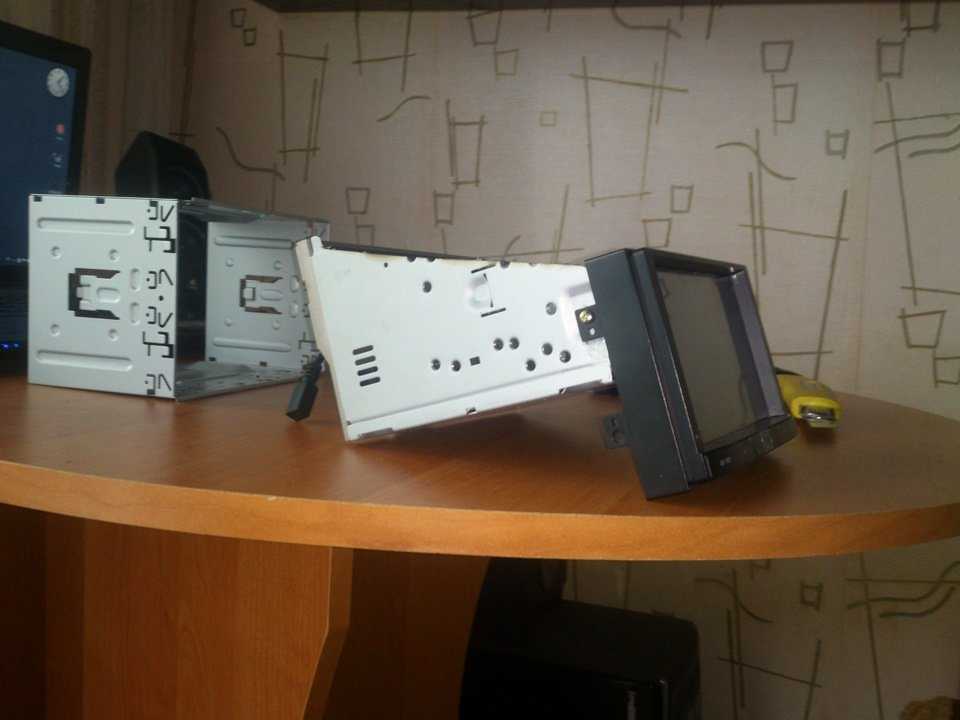

Наступает момент, когда магнитола приобретена. Автовладелец должен проследить, чтобы она была укомплектована всеми проводами для питания, акустики и имела также приспособления для монтирования в панель автомобиля. Подключение магнитолы в BMW– процесс непростой, все манипуляции требуют особого внимания и слаженности действий. Штатная проводка машины имеет разъемы, и их совпадения со штекером магнитолы будет большой удачей. Владельцу или его помощнику останется только состыковать контакты магнитолы и автомобиля, и начать наслаждаться качественным звуком и отличным изображением на экране. Но такой успех посещает не каждого.

Если переходника к конкретной модели BMW не существует, или в данный момент автолюбителю не удалось его приобрести, то единственным выходом станет самостоятельное подключение магнитолы к разъему машины.

Распиновки разъёмов автомагнитол bmw

Для этих целей производители BMW составили и опубликовали в открытом доступе схему распиновки разъема для подключения автомагнитолы. Обнаружить ее можно в руководстве по эксплуатации автомобиля или в другой документации. Нередко на помощь приходят другие владельцы той же марки авто и публикуют схему в сети.

Расшифровка проводов

Расшифровку проводов для подключения удобнее представить в виде таблицы:

№ входа	Наименование подключаемого провода	Полярность
Передний динамик, расположенный слева	+
Передний динамик, расположенный справа	+
Задний динамик, находящийся с левой стороны	+
Телефон	+
+12V
Задний динамик, находящийся с правой стороны	+
Свободный
Левая передняя колонка	—
+12V с аккумулятора
Вход датчика для управления громкостью (зависимость от скорости)
Подсветка
Динамик правый задний	—
Масса
Выход для выдвижения антенны

Второй этап представляет собой поиск динамиков. Если они предусмотрены комплектацией автомагнитолы, то измерив на них сопротивление. Обычно оно составляет 4, 6 или 8 Ом. Провода динамиков, как правило, расположены:

Исходя из этого, определить какие провода должны идти на динамики не представляет никакой сложности. Далее следует определить, где какой динамик находится. Есть простой метод, доступный для выполнения каждому автолюбителю. Для него потребуется обычная батарейка, которая при подключении к проводу, идущему на динамики, будет издавать треск при приближении к самому динамику. После определения всех необходимых проводов и соединений их с соответствующими разъемами согласно схеме распиновки, останется только установить магнитолу в нишу, а затем наслаждаться проделанной работой и прекрасным звуком в салоне автомобиля.

Штатные магнитолы bmw

Выполнить процесс установки автомобильной магнитолы BMW вполне возможно и своими руками. Тем более что цена вопроса зависит только от стоимости устройства. Хотя в некоторых случаях приходится покупать дополнительные переходники и штекеры. Перед тем, как начать установку, рекомендуется ознакомиться видео и фото с такой тематикой. Инструкция по эксплуатации магнитолы также должна быть тщательно изучена.

Распиновка разъемов всех бмвшных магнитол:

01 -передний левый динамик (+)

02 — передний правый динамик (+)

03 — задний левый динамик (+)

04 — приглушение телефона

05 — Зажигание (ACC) (+12V) (может быть не присоеденен к аккумулятору)

06 — задний правый динамик (+)

08 — передний левый динамик (-)

09 — плюс от аккумулятора (+12V)

10 — контроль громкости в зависимости от скорости (GAL)

11 — передний правый динамик (-)

12 — задний левый динамик (-)

14 — задний правый динамик (-)

15 — «земля» (минус)

16 — антенна (используется для включения электрическоей антенны или для включения внешнего усилителя)

BMW 5 series 528 Project OEM+ › Бортжурнал › Установка MP3 адаптера (фотоотчет)!

Приветствую всех!

Предыстория стандартная. Как мы знаем, ни одна магнитола на е39\е38 не может поддерживать МР3. В моей комплектации шла голова BMW business CD RDS, умеющая читать только CD. Однако со временем, просто надоело писать кучу болванок с музыкой, а потом еще искать в бардачке нужный диск. Решил искать выход из ситуации. Их представляется всего 4:1. Заменить голову на колхозный 1DINовый мафон. Из плюсов: качество звука, поддержка линейного входа(AUX), USB и прочие прелести нештатных магнитол. Ну и из минусов только 1: ужасный и убогий внешний вид. Перечеркнул все плюсы, поэтому вариант отпал сразу.

2.

Оригинальный чейнджер в багажник. Из плюсов: Все остается по-штатному, без колхоза. из минусов: если искать чейнджер, то искать его нужно не обычный, а с поддержкой МР3. Также, из-за своего возраста большая вероятность, что он уже изношенный, да и ценники на них не самые дешевые. Поэтому тоже отпал.

3.

Эмулятор чейнджера(MP3 Адаптер). Из плюсов: 1. подключается штатно, без колхоза проводки. 2. Имеет выходы USB, AUX, и SD. 3. Поддерживает таки MP3. 4. Обеспечивает хорошее качество звука. Минусов не обнаружил.

4.

Магнитола от Х5 Е53 последних годов выпуска, которая все таки умеет читать MP3 диски. Из плюсов опять же без колхоза, из минусов что придется попариться с разъемом, поскольку у него идут плоские контакты подключения, как у рестайла. (У меня круглые)

Вариант в виде Fm трансмиттера даже не рассматривал, поскольку уже был такой, и качество звука меня сильно разочаровало. Поэтому сделал для себя выбор в виде MP3 адаптера. Полистав форумы, понял что 2 основных конкурента это «Флиппер» от Триомы и Xcarlink или как-то так о китайцев. Основной задачей было получить Mp3 в машине, при этом сохранив оригинальный внешний вид.

1.Размер 100*65*24(мм) 2.Вес 190 (г) 3.Напряжение питания 10.5-14.5 (В) 4.Потребляемый ток -в режиме ожидания не более 10 (мА) -в режиме воспроизведения не более 300(мА) 5.Воспроизводимые форматы MP3/WMA (c битрейтом 24-320 кБ/с) 6.Поддержка USB флешки, карточки памяти SD (FAT/FAT32)

BE3350 (Business Сassette) BE3351 (Business Сassette) BE6510 (Professional) BP9272 (Business CD) PH7050 (Business Сasette) PH7070 (Business Сasette) PH7090 (Navigation System) PH7860T (Business RDS) PH7950 (Business Сasette) PH8060 (Business CD) PH9860 (Business CD RDS) BMW Monitor, Board Monitor, Business CD RDS, Navigation System, Auto Radio

Business, Professional, Navigation 4:3

Забрав его, сразу же решил поставить. Уставнока в принципе не занимает особого труда. Фотоотчет по установке:1. Снимаем MID или IRIS. Как снимать смотрим тут(для мида понадобится торкс на 8, желательно тонкий корпус, поскольку я потратил минут 15, пытаясь снять его битой торксовой)

источник

Демонтаж с БМВ Е46

В автомобилях БМВ Е46 обычно установлена кассетная магнитола, которая демонтируется и заменяется очень просто

Важно только найти инструмент, с помощью которого можно безопасно снять декоративную накладку без царапин. Например, может подойти клипсодер, им легче всего подцепить

Если в вашем автомобиле БМВ Е46, панельная накладка сделана под дерево, то, скорее всего она держится только на защелках, то есть проблем с демонтажем возникнуть не должно.

В случае, когда клипсодер приобрести или взять на время невозможно, вполне сгодится обычная широкая отвертка типа минус (плоская). Чтобы не поцарапать салон, предварительно замотайте отвертку в материю. После извлечения декоративной накладки мы увидим два болта, на которых зафиксирована сама магнитола. Открутив их, мы завершим этап по демонтажу.

замена штатной магнитолы и установка усилителя

≡ 2 Июль 2020 · Рубрика: E39 (1996-2003), Своими руками Четвёртое поколение пятой модели БМВ (E39) комплектовались тремя видами головных устройств (ГУ) для аудиосистемы. В базовой комплектации ГУ имело магнитолу на аудиокассету и радиоприёмник. Для бизнес-комплектации устанавливали проигрыватель CDи приёмник радиотрансляций. В БМВ Е39 с дорогими опциями устанавливали мультимедийную систему с навигацией.

Штатная магнитола BMW E39

Если у вас возникло желание усовершенствовать свой автомобиль, то рекомендуем поискать штатные для Е39 или оригинальные магнитолы от БМВ. Установка 1-диновой магнитолы стороннего производителя будет сопровождаться небольшими трудностями. А внешний вид «колхозного тюнинга» может испортить всё впечатление от комфортного салона Е39. Для замены кассетной магнитолы поищите CD-магнитолу от БМВ на разборках. Обойдётся она примерно в сотню американских долларов. Правда, есть одна проблема с воспроизведением цифровых дисков, CD-магнитолы не могут читать формат MP3. Для решения этой проблемы придётся докупить CD-чейнджер. Установка штатной магнитолы своими руками не вызовет проблем.

Для самостоятельной установки лучше поискать оригинальные магнитолы для BMW

Как снять магнитолу в БМВ Е39?

Для демонтажа штатной магнитолы необходим следующий инструмент: тонкая плоская отвертка и пластмассовый съёмник.

Для замены магнитолы не обязательно обращаться в сервисный центр

Порядок снятия:

1. Аккуратно, подгружая съёмником из пластмассы, руками снимаем ручку регулирования громкости звука. После удаления ручки откроется небольшое отверстие в верхней части.
2. Вставляем тонкую отвертку в отверстие над осью регулятора громкости. Поворачиваем отвертку на 90 градусов в левую сторону. Если вы правильно попали в паз, то панель с магнитолой пойдёт вперёд. Если магнитола не подалась, то поверните ещё раз отвертку на 90 градусов.
3. Вынимаем магнитолу из шахты. Отключаем штекерные соединения и антенный вход. Штекер зафиксирован специальным зажимом. Откручиваем провод массы.
4. Панель управления прикреплена к магнитоле спереди двумя винтами. Чтобы её отсоединить, потребуется шестигранник.

Демонтаж магнитолы на видеопримере

Установка штатной магнитолы в BMW E39

1. Подключаем штекер с проводкой к магнитоле. Фиксируем его специальным зажимом.
2. Крепим массу и подключаем антенный вход.
3. Устанавливаем панель управления, фиксируем её с помощью 2 винтов.
4. Вставляем магнитолу в шахту и фиксируем её легким нажатием спереди.
5. Устанавливаем ручку регулятора громкости.

Советы по монтажу магнитолы на видеопримере

Установка внешнего усилителя звука

Для продления срока службы штатной магнитолы, а также для улучшения звучания любимых музыкальных треков многие владельцы БМВ устанавливают внешний усилитель. На выбор меломанов в магазинах представлено огромное количество разнообразных моделей усилителей. Они отличаются функционалом и параметрами. Перед покупкой для получения полной информации о возможностях дополнительного усилителя звукового сигнала лучше проконсультироваться у специалистов. Возможно, вы пожелаете установить в Е39 сабвуфер. Тогда надо выбирать модель, поддерживающую такую опцию.

Установка внешнего усилителя звука

Установку усилителя в BMW E39 лучше доверить специалистам. Но если вы уверены в своих силах, то можно выполнить инсталляцию этого девайса самостоятельно. Прежде чем принимать решение, рекомендуем просмотреть видео по установке. Вы увидите, как проходит сам процесс монтажа и сможете реально оценить объём и сложность работ.

bmw5.su

Инструкция по замене штатной магнитолы БМВ Е46

Сразу стоит предупредить, что просто снять и установить другую не получится, возникают разные проблемы, причем их достаточно много. Тем не менее, обеспечить авто хорошим звуком вполне реально.

Дополнительные устройства

Для начала стоит определиться, какие трудности могут возникнуть:

• выбор магнитолы;
• снятие старой;
• установка и распиновка разъемов.

Штатная

Если магнитола не работает или работает плохо, выбирайте другую. Тут стоит учесть несколько факторов: какой размер имеет ниша для данного оборудования, наличие динамиков и специальных разъемов для подключения антенны.

Дело в том, что сегодня очень популярны магнитолы с дисплеем, на которых возможен вывод навигатора или камеры.  Автомобили, выпущенные больше 10 лет назад, имеют в основном стандартное место для устройства типа 1-DIN, то есть размеры 180 и 50 мм. Сегодняшние современные рассчитаны на тип 2-DIN, то есть высота экрана увеличивается до 100 мм.

Если такая проблема актуальна, то возникнут трудности с установкой, потому что подогнать размеры не так просто. Приходится искать разные пути установки, и в таком случае, если вы не слишком сильны в этом деле, лучше обратиться к профессионалам. Именно в настоящих мастерских есть возможность найти соответствующую магнитолу,  это достаточно выгодный бизнес, потому что есть возможность продать товар и купить другой, учитывая свойства, – выгода от сотрудничества очевидна.

Андроид

При выборе магнитолы не ограничивайтесь только тем, что она брендовая или нет, лучше всего выслушать специалиста, а уже потом делать выводы. Если у вас уже есть магнитола, и она должна быть установлена, можно переходить к следующему шагу.

Функциональность современных штатных БМВ Е39

На примере головного устройства Synteco, совмещающего в себе функции мультимедиа и навигации, перечислим основные характеристики и функции устройства:

• HD матрица с разрешением 800*480, с адаптацией графических файлов;
• 6,5-дюймовый сенсорный дисплей TFT LCD;
• Работает ОС Андроид;
• Кнопки на руле управления и пульт ДУ;
• GPS-навигатор с голосовыми возможностями;
• Полный набор мультимедийных функций: просмотр видео, фото, громкая связь, поддержка беспроводного стандарта;
• Bluetooth;
• TV-тюнер;
• AM/FM-приемник;
• Имеется возможность подключения камеры заднего вида;
• USB Flash;
• Подключение iPod.

Обзор совместимости Это примерный список стандартных функций, который присутствует в предлагаемых устройствах, используемых для замены. В зависимости от производителя список технических характеристик может быть разным.

Полезные советы

Прежде чем заменить штатную магнитолу, учтите следующие советы от профессионалов:

• Не избавляйтесь от хорошо работающих штатных устройств.
• Не дорабатывайте штатный кабель, путем «отрезать, припаять и заэкранировать». Да, дел действительно на пару минут, но вы лишаете себя возможности вернуть все так, как было, если возникнет необходимость, и есть риск повредить интерьер.
• Чтобы отвинчивать винты крепления антенного усилителя, лучше пользоваться стандартным L-образным Torx T20. Это защищает от возможного повреждения.
• Хорошее соединение массы с антенным модулем поможет избежать поломок через перенапряжение.
• Состояние электрических соединений с проводниками обогревателя заднего стекла важны. Наличие коррозии приводит к ухудшению радиоприема.

Китайская

Навигация по записям

Панель управления прикреплена к магнитоле спереди двумя винтами. Чтобы её отсоединить, потребуется шестигранник.

Фиксируем его специальным зажимом. Крепим массу и подключаем антенный вход. Устанавливаем панель управления, фиксируем её с помощью 2 винтов.

Вставляем магнитолу в шахту и фиксируем её легким нажатием спереди. Устанавливаем ручку регулятора громкости. Советы по монтажу магнитолы на видеопримере Установка внешнего усилителя звука Для продления срока службы штатной магнитолы, а также для улучшения звучания любимых музыкальных треков многие владельцы БМВ устанавливают внешний усилитель.

снятие панельки под дерево чейнджера, снятие магнитолы BMW е39

На выбор меломанов в магазинах представлено огромное количество разнообразных моделей усилителей. Они отличаются функционалом и параметрами.

Перед покупкой для получения полной информации о возможностях дополнительного усилителя звукового сигнала лучше проконсультироваться у специалистов.

Как правило, на данной модели автомобиля установлена еще кассетная версия. А значит, перед тем как начать демонтировать монитор, изучите инструкции по снятию и установке ботового широкоэкранного монитора в сборе. Инструкция дана с иллюстрациями, и вы легко определите в каком направлении расфиксировать и снять раму.

BMW 5 series Опиум для народа › Бортжурнал › MP3 в Business CD e39 и прочий колхоз

Всем владельцам е39 знакома проблема с качественным воспроизведением мр3 и вообще возможностью оного в данном кузове. Выходов много, аж целых 6, каждый для своего любителя.

1. Выход «Дача FM». Оставляем все как есть и наслаждаемся бесконечным повтором трех треков вперемешку с бесконечной болтовней на протяжении всего дня. Через неделю начинаем сходить с ума и режем CD болванки на 10 треков и прочие пляски с бубном.

2. Выход «ленивый глухой нищеброд». Покупаем трансмиттер. Это такая маленькая штука в прикуриватель, куда еще флешка вставляется. Радио настраивается на волну, издаваемую этим адским устройством. При сложении всех слагаемых кровь хлещет из ушей фонтами, плюсом огромное неудобство пользования.

3. Выход «рукастый нищеброд». Берем штатную магнитолу, берем паяльник, кидаем в одну коробку, трясем, переворачиваем коробку — выпадает штатная магнитола с AUX выходом. Если скилл рук прокачан чуть более серьезно и денег чуть больше — выпадет с Blutooth выходом. Есть небольшой подпункт — если у тебя рестайл — есть шанс, что твой мафон поддерживает с завода AUX. Но это после 2002 года, если память не изменяет. Как вариант ставить последний с разбора.

4. Выход «колхозник». Вырываем штатное нафиг, ставим кусок китайской погремушки с переходной, гм, рамкой и наслаждаемся безнадежно испорченным видом салона. Большинство так и ездит. Я бы сжег такой авто…

5. Выход «китайское авось работает». Yatour, черная коробочка, что это там ваще и прочие замены шаттного CD чейнджера. Имеет USB, AUX, SD выхода

Поддерживает мультируль, что важно. Работает не всегда

6. Выход «китайское буржуйское авось придет, да заработает». Заказываем китайский планшет за бешенные деньги, молимся чтобы пришел, молимся чтобы все работало. Штатный почти вид, небольшие глюки по освещению, поддержка мультируля, интернет, навигация, за пивом не бегает, хотя мог бы за такую переплату за пару кнопок.

Мне очень крупно «повезло» — в панели торчал MID с Business CD. Одна из самых стремных комбинаций. Позже объясню почему. Для себя видел только 2 выхода… Впайка AUX или Yatour. Так как я создание категорически ленивое, решено было начать с Yatour. Сначала я очень долго искал, где это чудо можно купить в городе, без заказа в интернете. Отзывов, что свежий Ятур не подает признаков жизни, было довольно много, поэтому решил не рисковать и найти с гарантией. Нашел… Ждал наличия месяц… Пришло:

источник

Как выбрать замену?

Снять автомагнитолу собственники BMV всегда решают с целью замены или ремонта. Как показывает практика, магнитола довольно редко подлежит ремонту, тем более в домашних условиях. Ведь повреждения или поломки чаще таятся внутри устройства, куда без технических знаний лучше не лезть.

Если вы хотите установить современную версию, то необходимо приобретать штатные усовершенствованные модели или хотя бы оригинальные магнитолы данной марки. Так как магнитола стороннего производителя будет устанавливаться гораздо сложнее, да и внешний вид салона может значительно пострадать.

Установка внешнего усилителя звука

Для продления срока службы штатной магнитолы, а также для улучшения звучания любимых музыкальных треков многие владельцы БМВ устанавливают внешний усилитель. На выбор меломанов в магазинах представлено огромное количество разнообразных моделей усилителей. Они отличаются функционалом и параметрами. Перед покупкой для получения полной информации о возможностях дополнительного усилителя звукового сигнала лучше проконсультироваться у специалистов. Возможно, вы пожелаете установить в Е39 сабвуфер. Тогда надо выбирать модель, поддерживающую такую опцию.

Установка внешнего усилителя звука

Установку усилителя в BMW E39 лучше доверить специалистам. Но если вы уверены в своих силах, то можно выполнить инсталляцию этого девайса самостоятельно. Прежде чем принимать решение, рекомендуем просмотреть видео по установке. Вы увидите, как проходит сам процесс монтажа и сможете реально оценить объём и сложность работ.

Продолжаем… После снятия решетки печки задних пассажиров, видим там 2 самореза:

Далее переходим вперед. Снимаем боковые накладки в ногах водителя и пассажира. Для этого находим саморез, откручиваем…

И двигаем накладку в сторону сиденья, она сходит с направляющих, и находим там 2 самореза:
