Достоинства инжектора

Как можно понять, 406 двигатель инжектор намного превышает своего карбюраторного собрата по мощностным показателям и экономичности. Однако основное преимущество именно такой установки — в надежности.

Данные моторы не нужно регулировать. Они не часто отказываются работать. Здесь отсутствуют жиклеры как класс, поэтому в системе питания ничего не забьется. Горючее будет поступать прямо в цилиндры. К тому же это очень экономично.

Но и здесь не все так хорошо и радужно. Инжектор имеет свои подводные камни. Если в пути автомобиль выйдет из строя, то водитель вряд ли сумеет починить его самостоятельно. Об этом говорят многочисленные отзывы.

Работа таких моторов полностью контролируется электроникой. Поэтому в случае выхода из строя хотя бы одного из датчиков это обязательно скажется на характеристиках работы мотора. Конечно, если есть возможность установить элементы импортного производства и регулярно проводить ТО, то 406 двигатель (инжектор) будет только радовать своего обладателя.

Норма расхода: какие цифры заверил производитель?

Линейка силовых агрегатов «Волга» включает в себя пять различных сборок с рабочим объёмом от 2.3 до 2.5 литров. Наиболее популярными стали версии авто с легендарным 402-м движком, которым оснащали не только автомобили семейства «Волга», но и семейства «Газель», микроавтобусы «Латвия». Мощность двигателя составляет 100 лошадиных сил, что позволяет транспортному средству развивать скорость 100 км/ч за 15 секунд. Для того времени это был действительно выдающийся показатель. Спустя некоторое время ГАЗ-3110 стали комплектовать инжекторным ЗМЗ-406.

Официальная норма расхода топлива в городском/загородном цикле:

• ЗМЗ-402 – 13/9 литров;
• ЗМЗ-4021 – 12/8 литров;
• ЗМЗ-406 – 11.5/7.5 литров.

ЗМЗ-4021 характеризуется меньшей мощностью – 90 лошадиных сил. За счет технических преобразований 2.4-литровый мотор стал потреблять меньшее количество бензина, однако официальная норма всё также была на довольно высоком уровне, что не устраивало многих отечественных водителей. Турбодизельные силовые агрегаты ГАЗ-560 и ГАЗ-5601, выпускаемые по лицензии «Stery», были менее популярными. Недоверие людей к качеству дизтоплива наложило свой отпечаток на количестве продаж модификаций ГАЗ-3110 с дизелем под капотом. За счет небольшого уровня потребления солярки – 8 литров по городу, небольшой спрос на них всё же был.

ГАЗ 3110 Волга технические характеристики

Машина ГАЗ 3110 – среднеразмерный легковой седан C класса, с достаточно вместительным салоном и емким багажником. Но «Десятка» комплектуется металлической полкой под запасное колесо, и кронштейн имеет немалые размеры. Полка под запаску устраивает не всех автовладельцев, так как она занимает чуть ли не треть багажника.

По сравнению с 31029, на «десятке» тормоза стали значительно мягче и эффективнее за счет:

• применения на передней оси дисков;
• установки задних тормозных барабанов другого образца.

На модели ГАЗ 3110 уже почти перестали устанавливать 4-ступечатые коробки передач, а с мотором ЗМЗ 406 шли только «пятиступки». У автомобиля ГАЗ 3110 Волга технические характеристики следующие:

• габариты авто (длина/ высота /ширина) – 4,87/ 1,42/ 1,8 м;
• тип кузова – 4-дв. седан;
• количество пассажирских мест – 5 человек, включая шофера;
• развиваемая скорость (максимально) – 147 км/ч;
• объем багажного отсека – 500 л;
• полная масса, с учетом пассажиров и багажного груза – 1,8 т;
• снаряженная масса (вес автомашины с заправленными емкостями, без груза) – 1,4 т;
• колесная база – 2,8 м;
• дорожный просвет – 156 мм;
• тип трансмиссии – 4-ст. или 5-ст. МКПП;
• колея задних/ передних колес – 1,42/ 1,51 м;
• радиус колесных дисков – R15;
• стандартный размер шин – 205/ 65.

Если на первых автомобилях 3110 достаточно часто встречались двигатели ЗМЗ-402 и 4021, то в дальнейшем эти моторы устанавливались на «Волгах» все реже. 4-ст. МКПП шли на машинах до 2000 года, и в дальнейшем они полностью исчезли на ГАЗ 3110. На «Волговской десятке» ограниченной серией ставился дизельный мотор ГАЗ-560 (5601), разработанный по лицензии австрийской . Не смотря на превосходные технические характеристики дизеля, большим успехом этот ДВС у автовладельцев не пользовался:

• плохое качество солярки губило двигатель;
• мотор сложен в ремонте;
• запчасти на ГАЗ-560 дорогие.

«Десятую» Волгу назвать скоростным автомобилем сложно, особенно, если на машине установлен 402 двигатель. По техническим характеристикам ГАЗ-3110 с движком ЗМЗ-402 набирает скорость до 100 км/ч за 19 секунд, и этот показатель, мягко говоря, никакой. По паспорту расход топлива в городском режиме с 402-м равен 14 л/100 км, на трассе он уменьшается до 8,8 л. В действительности зимой «десятка» могла «съедать» и 17-18 л – карбюратор К151, которым комплектуется 3110, довольно «прожорлив», к тому же он капризен и требует точной регулировки.

Заправочные емкости на автомобиле ГАЗ 3110:

• масло в двигателе – 5,5 л (для моторов ЗМЗ-402 и 4021), 5,8 л (для ДВС ЗМЗ-4062). Данные указаны для сухого движка, при замене масла требуется приблизительно на 0,5 л меньше;
• топливного бак – 55 л (в некоторых комплектациях 75 л);
• охлаждающая жидкость в радиаторе – 9,8 л;
• масло в коробке передач – 0,85 л (4-ст. КПП), 1,2 л (5-ст. КПП);
• масло в заднем мосту – 1,6 л;
• наличие смазки в рулевом редукторе – 0,4 л (без ГУР), 1,6 л (с гидроусилителем руля).

ГАЗ 31105 с двигателем «Крайслер»

Chrysler появился на «Волга» летом 2006 года. Таким мотором комплектовались американские автомобили «Крайсер Сербинг», «Крайслер Цирус», «Додж Стратус» и многие другие модели в разные годы выпуска. С этим ДВС на «Волге» пришлось внести изменения в конструкцию – на модификации 31105-501 передняя балка под мотором стала ниже на 17 мм.
Соответственно, на автомобиле уменьшился дорожный просвет.

Выбор нового мотора оказался удачным, если еще учесть то, что все предыдущие попытки установить на «Волгу» импортный силовой агрегат терпели «фиаско». Во-первых, «Крайслер» с 1995 года (начало выпуска ДВС) хорошо был проверен на американских автомобилях. Во-вторых, мотор имел приблизительно те же габариты, объем цилиндров и мощность, что и ЗМЗ 406. В-третьих, он был ничем не сложнее по конструкции, чем тот же 406-ой, и поэтому механики его быстро освоили.

Система зажигания

На первом месте среди неполадок стоит окисление контактов в системе. Следствием этого является разрыв сети и отказ в работе двигателя.

Руками провод держать опасно, укрепите его подручными сухими материалами (лучше деревянными). При проворачивании двигателя стартером должна проскакивать искра. Если ее нет, найдите неисправность в цепях низкого или высокого напряжения. Делать это лучше с помощью специальных приборов (вольтметра, омметра, специального стробоскопа). При их отсутствии цепь низкого напряжения можно проверить автомобильной лампочкой. Один из ее контактов соедините проводком с массой, другой — с проверяемой точкой цепи.

Если лампочка загорится, напряжение есть. Не забудьте, что электрическая цепь после замка зажигания проверяется при включенном зажигании. Начните от аккумулятора и последовательно идите по цепи низкого напряжения. Если найдете точку, в которой отсутствует напряжение, зачистите концы проводов и поверхности соединения. Если это не помогло, дело в проводе или приборе, установленных перед этой точкой.

Устройство 406 двигателя

Система питания двигателя типа 406 инжектор включают в себя:

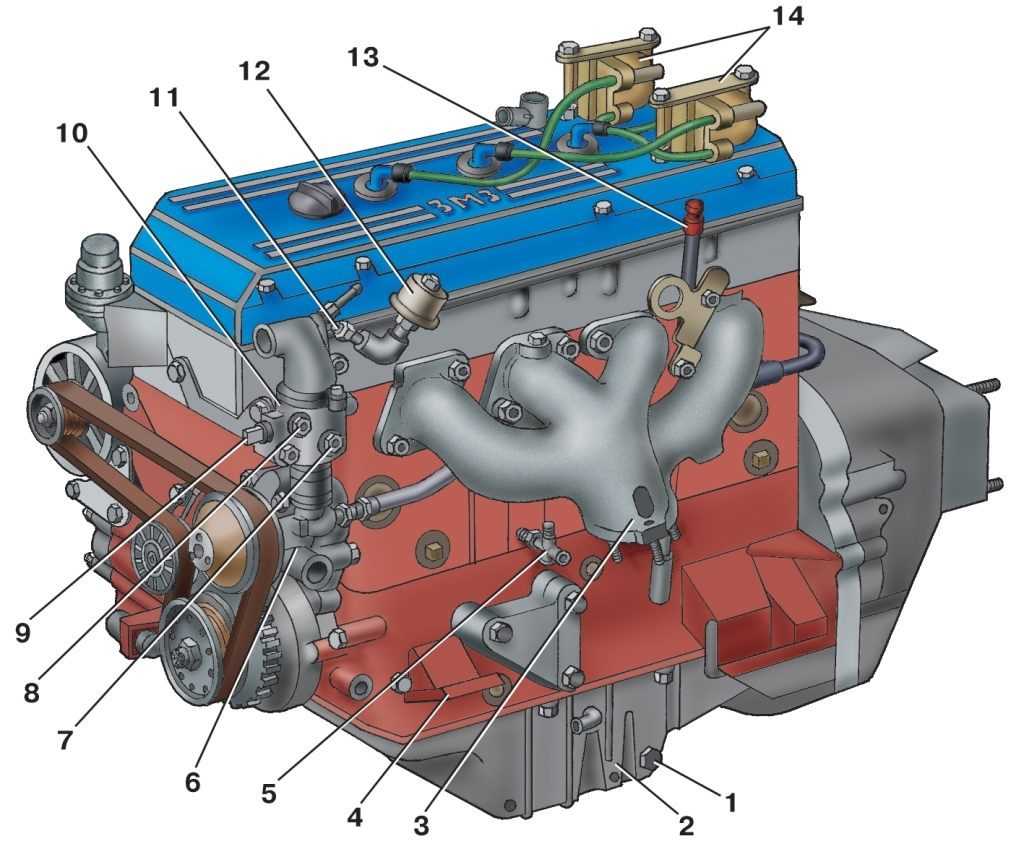

Схема устройства двигателя змз 406 на Газ 31105

• бак топлива;
• насос;
• фильтра;
• провод топлива;
• форсунки;
• топливную рампу;
• дроссель;
• ресивер;
• регулятор холостого хода;
• воздушные отводы;
• впуск.

На газ 31105 система питания была установлена точно такая же, как и на Волгу 3110. То есть, у нее тоже был подвесной насос для топлива. У модели газ 31105 такой насос установлен при помощи кронштейна под дном. Активизируется после получения команды от электрической схемы, которой управляет двигатель. После этого происходит подача топлива в рампу из бака, бензин проходит фильтр тонкой очистки.

На моделях 11 летней давности, установлен погружной насос для топлива. Такая система лучше улавливает пары и уменьшает токсичность. Пространство над баком топлива автомобиля связано с системой улавливания пара через фильтр, который представляет собой устройство на основе угля. Все отечественные автомобили хороши по-своему. Здесь дело вкуса.

Так выглядит головка блока двигателя ЗМЗ 406

Так, можно дополнительно установить лучшую систему обогрева салона газ 31105

Важно постоянно проверять карбюратор, а также не допускать перегрева, если установлен двигатель 406. Такой тип двигателя считается лучшим для данной модели

Не рекомендуется устанавливать двигатель Крайслер. Это связано с тем, что он требует больших затрат. А ремонт так вообще будет стоить дороже самой машины. Поэтому самый оптимальный двигатель 406.

Установленный мотор ЗМЗ 406

Горьковское автопредприятиеавтомобилях типа газель

Когда последняя модель газели была обновлена и получила двигатель 406, то 402 был полностью снят с производства. Теперь его можно найти только у частников или на разборках. За все время инжекторный двигатель 406 набрал большую популярность. До сих пор он не уступает современным моторам. Он обладает высокими показателями экономичности и надежности. Более того, его стоимость по карману любому автовладельцу.

ГАЗ 3110 Волга двигатель 406 инжектор

«Волге» уже давно требовался инжекторный двигатель, тяжелой и довольно габаритной машине явно не хватало динамичного мотора. ЗМЗ-406 – именно тот движок, который нужен модели ГАЗ 3110. Нельзя сказать, чтобы с 406-м машина стала намного экономичнее, но разгоняется «Волга» с эти ДВС гораздо быстрее, в двигателе чувствуется запас мощности. Согласно паспортным данным, «Десятая Волга» с ЗМЗ-4062 имеет следующие характеристики:

• топливный расход городской режим/трасса – 13,5 9 л;
• развиваемая скорость (максимально) – 175 км/ч;
• разгон до «сотни» – 13,5 секунды.

ГАЗ 3110 «Волга» с двигателем 406 (инжектор) комплектуется только пятиступенчатой механической КПП, топливной системой управляет электронный блок. В отличие от ЗМЗ-402, который имеет нижнее расположение распредвала и шестеренчатый привод ГРМ, 406-й мотор оснащен цепной передачей (две цепи) и двумя распределительными валами, расположенными сверху, в головке блока цилиндров.

Следует отметить, что цепи ГРМ на 406-м ДВС – больное место, они растягиваются и рвутся достаточно часто. Менять детали газораспределительного механизма следует на пробеге 70-80 тыс. км, первый признак неисправности ГРМ – звук «дизеля» на холостых оборотах. Большое преимущество мотора в том, что при обрыве цепи или перескакивании ее на зубьях шестерен клапана в головке блока не гнутся, поэтому ремонт получается не слишком дорогой.

Есть еще один недостаток моторов семейства 4062 (и он уже более серьезный) – даже при незначительном перегреве на двигателе пробивает прокладку ГБЦ, деформируется поверхность самой головки. В случае сильного прогара прокладки плоскость ГБ уже не поддается фрезеровке (головку сильно коробит), и тогда деталь подлежит замене, а ГБЦ ЗМЗ 406, в отличие от других запчастей на ГАЗ, стоит недешево.

Технические характеристики двигателя ЗМЗ-4062 следующие:

• объем – 2280 см³;
• мощность – 131 л. с.;
• топливная система – инжекторного типа;
• используемое топливо – Аи-92 (Аи-95);
• диаметр гильз – 92 мм;
• компрессия – 9,1;
• ход поршня – 86 мм.

ЗМЗ 406 стал базовым двигателем для силовых агрегатов моделей 405 и 409, новые модели моторов устанавливаются на автомобилях «Газель» и УАЗ. Перед ДВС ЗМЗ 402 у 406-го есть существенные преимущества по мощности и динамике – при меньшем объеме (2,3 л против 2,445 л) и ходе поршня (86 мм против 92 мм) движок 406 (131 л. с.) ощутимо мощнее 402 (90 л. с.) и 4021 (100 л. с.).

Неисправности, присущие моторам серии ЗМЗ 24

Неисправностью практически любого двигателя является повышенный расход масла и стук коленчатого вала. Другое дело, что у одних ДВС это «болезнь», а другие довольно стойко переносят перегрузки и масляное голодание. «Волговские» моторы относятся к группе стойких и закаленных, но болячки все же имеются.

Характерные признаки 24-ых моторов, какие присущи именно этим моделям:

• Течь масла заднего коренного подшипника;
• Износ постели или втулок распределительного вала, а также опор самих валов;
• Обрыв или проворачивание шестигранного привода масляного насоса;
• Срабатывание зубьев текстолитовой шестерни распределительного вала;
• Износ латунных втулок шатунов под поршневой палец.

Задний коренной подшипник

Течь масла заднего коренного подшипника знакома почти каждому «волговоду».

Дело в том, что на месте стыка двух половинок сальниковой набивки со временем образуется щель. Сальниковая набивка под влиянием температуры «усыхает» и сжимается.

К тому же, неплотные соединения создаются из-за высыхания двух резиновых уплотнителей («сапожков» или «флажков»). Такая болезнь лечится прокладыванием хорошего маслостойкого герметика на стыках уплотнений. Конечно же, набивка и «флажки» при этом заменить необходимо. Когда операция проходит на месте (без снятия коленчатого вала), верхнюю набивку не меняют. Да и добраться до нее практически невозможно.

Замена заднего коренного сальника бесполезна, если поршневая группа дымит, а двигатель расходует масло. Избыточное давление в первую очередь «продавливает» именно это соединение. Если же забита система вентиляции картерных газов, масло тоже в первую очередь пойдет через «задний коренной».

Установка заднего коренного подшипника

Стоит прочистить систему вентиляции, течь задний сальник перестает.

Задний сальник может течь по причине изношенности коренных шеек коленчатого вала. Определяют износ шеек прослушиванием двигателя. При резкой подгазовке раздается глухой рык или стук в районе расположения коленвала. Стук очень характерный, его трудно с чем-то другим спутать. Здесь замена сальника не поможет, вал нужно шлифовать.

Постель распределительного вала

Видимо, не все отличия ЗМЗ 402 от ЗМЗ 24 были рассмотрены в этой статье. ЗМЗ еще модернизировал блок цилиндров в посадочном месте распределительного вала. На всех ранних выпусках «Волги» ГАЗ 24 алюминиевые блоки имели втулки под распределительный вал. Проблема заключается в том, что эксплуатация ДВС с низким давлением масла приводит к преждевременному износу опор распредвала и посадочного места этих опор.

Схема распределительного вала двигателя ЗМЗ 402

Замена втулок распредвала – дело хлопотное, но выполнимое в гаражных условиях. ЗМЗ выпускал ремонтные втулки, которые можно было установить вместо изношенных, необходимо было иметь набор разверток и немало терпения, времени и аккуратности. Валы успешно шлифовались под ремонтный размер, и больших проблем не наблюдалось.

Такие безвтулочные блоки стали выпускать после 1985 года. Причем, это встречалось и на ЗМЗ 24, и на ЗМЗ 402.

Спустя некоторое время завод и вовсе отказался от втулок, что доставило и до сих пор доставляет немало проблем владельцам «Волг». В случае подобной неисправности остается два выхода – либо отдавать БЦ «втулить» на завод, где есть фрезерный станок, либо менять блок на другой блок цилиндров.

Шестигранный привод масляного насоса

На моторах ЗМЗ 24 привод трамблера одновременно является и приводом масляного насоса. Привод масляного насоса представляет собой шестигранник, который приводит в действие сам насос. Со временем шестигранник изнашивается и проворачивает в теле насоса, и если не следить за давлением масла, с мотором может случиться беда – застучит коленвал, потребуется капремонт. Обрывы шестигранника случаются, если замерзает масло в поддоне зимой. Поэтому за давлением масла нужно смотреть внимательно.

Шестерня распределительного вала

Стук шестерни свидетельствует об износе ее зубьев. Стучать она может довольно долго, но с заменой детали лучше не затягивать. Если обрыв зубьев произойдет в дороге, машина не заведется и дальше ехать не сможет. Автомобиль придется буксировать до ближайшей автомастерской.

Двигатель ЗМЗ-406

В последние десятилетия в качестве силовой установки на основной продукции автомобильного гиганта ГАЗ устанавливается -406 двигатель производства Заволжского моторного завода. Конструкция этого силового агрегата отрабатывалась в течение нескольких лет. Начало было положено в конце прошлого века, именно тогда была сформулирована основная концепция ЗМЗ 406. Сегодня — это перспективный энергонасыщенный агрегат, способный развивать мощность до 150 л. с. (110 кВт).

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора. Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива. В чем же здесь причина? Из теории ДВС известно, что повышение производительности карбюратора зависит от частоты вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя. Резкое нажатие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент избытка воздуха несколько снижается, что ведет к росту крутящего момента и повышению частоты вращения коленчатого вала.

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь помогает микропроцессор, который четко реагирует на положение педали управления. При необходимости повышения оборотов и легком нажатии на педаль осуществляется впрыск большего количества топлива в цилиндр. Временной промежуток между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз. Это повышает приемистость, позволяет улучшить динамику Газели или Волги (в зависимости на каком автомобиле установлен ЗМЗ 406 инжектор).

ЗМЗ 406

К тому времени, как мотор ЗМЗ 406 появился на «Волге» 31105, он уже был хорошо проверен на предыдущей модели 3110, и зарекомендовал себя в основном с положительной стороны. ДВС 406 серийно стал устанавливаться на «Волге» 3110 с 1997 года, и при меньшем объеме (2,3 л) имел большую мощность и лучший крутящий момент. Правда, в связи наличием электронной системы управления у ЗМЗ 406 добавились новые проблемы – нередко выходили из строя датчики и ЭБУ, происходили обрывы и замыкания в подкапотной проводке.

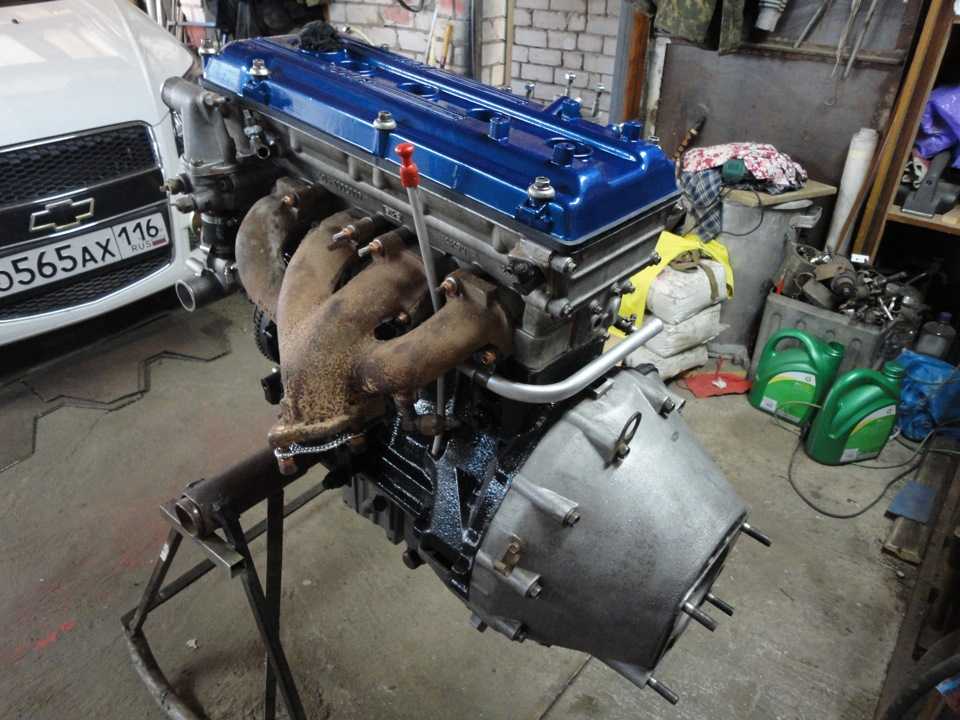

Так выглядит готовый к установке двигатель ЗМЗ 406

У 406-ого были свои «болячки»:

• Относительно быстро изнашивались цепи и другие детали газораспределительного механизма;
• Часто заклинивали гидронатяжители цепи ГРМ;
• Периодически выходили из строя электрические выносные бензонасосы;
• При малейшем перегреве прогорала прокладка головки блока, да и саму головку нередко коробило.

В конструкции ЗМЗ не продумана конструкция натяжения цепей ГРМ. Удлинитель верхнего башмака цепи имеет большую нагрузку, и нередко обламывается.

Цепь ГРМ на двигателе ЗМЗ 406

• Во-первых, его остатки приходится высверливать из блока цилиндров;
• Во вторых, обрываются цепи, и приходится производить трудоемкий ремонт.

Обрыву цепей способствует и заклинивание верхнего натяжителя. Но сначала при неисправном натяжителе появляется звук «работающего дизеля». Если автовладелец, не обращая внимания на шум, продолжает ездить, в результате попадает на ремонт – замену цепей ГРМ.

Превышение температуры охлаждающей жидкости с двигателем ЗМЗ 406 допускать нельзя – болты крепления ГБЦ быстро ослабевают, и происходит пробой прокладки головки блока. Поверхность ГБЦ часто коробится – в некоторых случаях ее фрезеруют на станке, но нередко головку приходится менять. У ГБЦ цена ощутимая, и ремонт в результате получается дорогим.

Разобранный мотор ЗМЗ 406

Еще насчет бензонасосов – на 406-ых моторов в основном они наружные, и устанавливаются под днищем автомобиля рядом с бензобаком.

Нередко выходит из строя блок управления двигателем на моторе ЗМЗ 406. Неисправность может выявляться по-разному – двигатель начинает троить, не развивать оборотов.

Схема управления двигателем ЗМЗ-406

Технические характеристики ЗМЗ 406:

• Тип – инжектор;
• Мощность номинальная – 133 л. с.;
• Рекомендуемое топливо – бензин Аи-92 и Аи-95;
• Объем цилиндров – 2,3 л;
• Число и порядок расположения цилиндров – 4 в один ряд;
• Количество клапанов на цилиндр – 4;
• Компрессия в цилиндрах – 9,3;
• Диаметр поршня – 92 мм;
• Ход поршня – 86 мм;
• Вес (с навесным оборудованием) – 187 кг;
• Масло в картере – 5 л.

Популярные ошибки автомобилистов

Погоня за повышением мощности у некоторых автомобилистов сводится только к переделке двигателя ЗМЗ 406. Но не все переделки хороши. А некоторые вредны, в этом и заключается тюнинг наоборот или антитюнинг:

• В интернете ходят слухи, что повысить мощность двигателя можно, уменьшив массу маховика. При этом авторы упирают на то, что маховик отбирает мощность и увеличивает вес двигателя. На самом деле маховик накапливает энергию, которую этот двигатель получает в такте «рабочий ход» для совершения остальных циклов в четырехтактном двигателе. При увеличении числа цилиндров относительная масса маховика уменьшается, но это происходит из-за изменения числа рабочих ходов за один оборот коленвала, так как в работе участвуют большее количество поршней. В идеале, если довести количество рабочих цилиндров до бесконечности, то маховик вообще не понадобится.
• Есть специалисты, которые рекомендуют ставить завихрители воздуха во впускной системе. Но такие спецы не понимают, что при движении потока воздуха наблюдается турбулентный режим течения. Турбулентность по определению – это движение с вихревым потоком, что более 150 лет назад доказал Бернулли. Лишние помехи только сократят объем заряда воздуха и уменьшат мощность, что скажется и на экономичности двигателя.
• В последнее время появились и идеи подогревать воздух на впуске – мол, двигатель 406 инжектор прибавит в мощности. Но это неверно. Плотность заряда воздуха при нагревании и неизменном давлении снижается. Следовательно, снижается и его общее количество. А это ведет к тому, что падает давление при сгорании смеси, мощность вместо роста падает.
• Еще встречаются авторы, которые уже более сорока лет твердят о том, что во впускной тракт ЗМЗ 406 инжектор следует подавать капельками воду. Но вспомним, что конструкторы ищут пути разделить топливо и воду, чтобы процесс горения шел интенсивнее. Вода, попадая внутрь цилиндра при высокой температуре, начнет вызывать интенсивную коррозию. При сгорании топлива в отработавшем газе имеется окись углерода и водяной пар. Те, кто эксплуатирует моторы довольно давно, знают, что двигатель ЗМЗ 406 не нуждается в использовании путей ухудшающих его надежность.
• Еще появлялась группа «специалистов», которые рекомендуют оптимизировать двигатель заменой гидронатяжителя цепи. Они ратуют за установку электронатяжителя, при этом схему порочного устройства у них следует выкупать за немалые деньги. Это уже абсурд – платить за то, чтобы угробить силовую установку.

Поэтому, слушая советы разных специалистов, следует помнить, что конструкторы на ЗМЗ разбираются в своем деле гораздо лучше обывателей. Они не зря отказываются от многих идей, которые испортят двигатель.

Примеры экономии в Москве Двигатель змз-406

Волга 3102 406 двигатель расход топлива — БМБ АутоСейчас я уже обзавелся другим транспортом, но на Волге всегда езжу на дачу и природу, потому что такой вместительности может позавидовать любая модель. Стоит отметить, что от своего предшественника новинка получила не только умеренный расход топлива, но и высокое качество сборки, а также репутацию повышенной надежности.

GAZ 3102 «Volga» 5. 5 AT 195 л. с. Седан — технические характеристики, разгон до 100 км/ч, расход топливаНо все пошло не так гладко и по многим экономическим, и даже политическим причинам Волга 3102 выпускалась небольшими партиями, составлявшими не более трех тысяч экземпляров за один календарный год. Появление в модельном ряду нового ГАЗ-31105 стало скорее попыткой хоть что-то изменить, так как автомобиль практически копировал версию с индексом 3110.

ГАЗ-31105 двигатели. Официальная норма расхода топлива на 100 км.

• ЗМЗ 402 – карбюратор, четырёхцилиндровый, объемом 2,4 л, 90/100 л. с., 172/182 Н/м, поддержка бензина АИ-92, расход – 13,5 л на 100 км, годы производства – 1981-2006;
• ЗМЗ 405 – инжектор, 4-цилиндровый, объемом 2,4 литра, 211 Н/м, мощность 152 л. с., поддержка Евро 3
• ЗМЗ-406 – инжектор, четырехцилиндровый, объемом 2,2 литра, 145 л. с., 209 Н/м, расход – 14 л на 100 км, поддержка 92 бензина, поддержка Евро-3, расход – 14 л на 100 км
• Chrysler 2.4 L – DONC, 16 клапанов, 4 цилиндра, инжектор, 137 л. с., поддержка бензина АИ-92 и АИ-95, Евро-3, 14 л на 100 км

Источник

Технические характеристики 3110

Габариты

Как и все «Волги», модель 3110 не является маленьким автомобилем. Почти 5 метров в длину, машина обладает достаточно вместительным багажником, в салоне с легкостью размещается 5 человек, включая водителя. Вот потолок в салоне мог бы быть и выше – рослые люди нередко упираются в него головой, особенно водитель и передний пассажир.

Скорость

Максимальная скорость автомобиля в первую очередь зависит от устанавливаемого двигателя и типа коробки передач. По эксплуатационным характеристикам «десятка» с 402-ым мотором (на бензине Аи-92) разгоняется до 147 км/час, с мотором ЗМЗ 406 – до 173 км/час. Если учитывать, что 3110 1997-98 годов имели ДВС ЗМЗ 4021 на топливе А-76 и 4ст. КПП, скорость с такими данными должна быть меньше 147 км/ч.

Клиренс

Дорожный просвет по паспорту на «десятке»156 мм. Для городской черты и загородных трасс такого клиренса хватает, если бы не одно «но». От нагрузки на «Волгах» рессоры имеют свойства проседать, и со временем задняя часть автомобиля начинает волочиться по дороге. Решается проблема несколькими способами:

• Устанавливаются дополнительные рессорные листы;
• Рессоры прокатываются;
• Ставятся или новые стандартные, или усиленные рессоры.

Схема устройства и конструкция рессор для Волги 3110 С задней частью кузова все понятно, но что делать, если просел «передок»? Проблема решается заменой передних пружин подвески или установкой дополнительных проставок под них. Кстати, вот еще совместимые детали – пружины 3110 один в один одинаковые с 31029 (с ГАЗ 2410 и ГАЗ 24 тоже).

Слабые и сильные стороны Волги ГАЗ 3110

Как и другой любой модели авто, у «Волги» есть свои характерные болезни. Среди недостатков машины следует отметить:

• подверженность коррозии – особенно быстро ржавеют низы дверей, задние арки, пороги;
• частые поломки главного тормозного цилиндра, вакуумного усилителя тормозов, датчиков инжектора;
• гул главной пары заднего моста;
• течь радиатора охлаждения;
• стук гидрокомпенсаторов.

Других болячек в машине ГАЗ-3110 также немало – качество российских запчастей не слишком хорошее. Но многие автовладельцы прощают машине все ее недостатки, так как у нее есть очень важные преимущества:

• цены на запчасти вполне приемлемые, детали можно купить почти в любом автомагазине;
• автомобиль прост в обслуживании и ремонте, а с 402-м двигателем может разобраться почти любой водитель;
• вместительный багажник позволяет перевести достаточно много груза, а в салоне с комфортом размещается четверо пассажиров.

Технические характеристики ЗМЗ 406 2,3 л/100 л. с.

Разрабатывался двигатель ЗМЗ 406 на замену мотору 402 одновременно с проектированием автомобиля ГАЗ-3105 для правительства. Однако комплектовались им эти новые Волги лишь последней партии, которые нужно было срочно реализовать в связи со снятием машин с производства.

ДВС ЗМЗ 406

Карбюраторная версия ЗМЗ 4061.10

Впервые в двигателе производителя ЗМЗ были использованы несколько передовых для того времени технических решений:

• два впускных и два выпускных клапана на цилиндр;
• электронные системы зажигания и впрыска;
• схема газораспределительного механизма DOCH с двумя верхними распредвалами;
• гидротолкатели вместо регулировки теплового зазора клапанов прокладками.

Гидротолкатели клапанов

После внесенных изменений технические характеристики ЗМЗ 406 соответствуют приведенным в таблице значениям:

смешанный цикл 11,5 л/100 км

маховик – 72 – 80 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 98 – 108 Нм (коренной) и 67 – 74 (шатунный)

Заводской мануал содержит более точное описание параметров:

• ЗМЗ 4063.10 – карбюратор, степень сжатия 8 для эксплуатации на топливе А-76, мощность 110 л. с., крутящий момент 186 Нм, вес 185 кг;
• ЗМЗ 4061.10 – карбюратор, степень сжатия 8 под бензин А-76, мощность 100 л. с., крутящий момент 177 Нм, вес 185 кг;
• ЗМЗ 4062.10 – инжектор, степень сжатия 9,3 под топливо АИ-92, мощность 145 л. с., крутящий момент 201 Нм, вес 187 кг.

ЗМЗ 4063.10ЗМЗ 4062.10 инжектор

ЗМЗ 406

К тому времени, как мотор ЗМЗ 406 появился на «Волге» 31105, он уже был хорошо проверен на предыдущей модели 3110, и зарекомендовал себя в основном с положительной стороны. ДВС 406 серийно стал устанавливаться на «Волге» 3110 с 1997 года, и при меньшем объеме (2,3 л) имел большую мощность и лучший крутящий момент. Правда, в связи наличием электронной системы управления у ЗМЗ 406 добавились новые проблемы – нередко выходили из строя датчики и ЭБУ, происходили обрывы и замыкания в подкапотной проводке.

Так выглядит готовый к установке двигатель ЗМЗ 406

У 406-ого были свои «болячки»:

• Относительно быстро изнашивались цепи и другие детали газораспределительного механизма;
• Часто заклинивали гидронатяжители цепи ГРМ;
• Периодически выходили из строя электрические выносные бензонасосы;
• При малейшем перегреве прогорала прокладка головки блока, да и саму головку нередко коробило.

В конструкции ЗМЗ не продумана конструкция натяжения цепей ГРМ. Удлинитель верхнего башмака цепи имеет большую нагрузку, и нередко обламывается.

Цепь ГРМ на двигателе ЗМЗ 406

• Во-первых, его остатки приходится высверливать из блока цилиндров;
• Во вторых, обрываются цепи, и приходится производить трудоемкий ремонт.

Обрыву цепей способствует и заклинивание верхнего натяжителя. Но сначала при неисправном натяжителе появляется звук «работающего дизеля». Если автовладелец, не обращая внимания на шум, продолжает ездить, в результате попадает на ремонт – замену цепей ГРМ.

Превышение температуры охлаждающей жидкости с двигателем ЗМЗ 406 допускать нельзя – болты крепления ГБЦ быстро ослабевают, и происходит пробой прокладки головки блока. Поверхность ГБЦ часто коробится – в некоторых случаях ее фрезеруют на станке, но нередко головку приходится менять. У ГБЦ цена ощутимая, и ремонт в результате получается дорогим.

Разобранный мотор ЗМЗ 406

Еще насчет бензонасосов – на 406-ых моторов в основном они наружные, и устанавливаются под днищем автомобиля рядом с бензобаком.

Нередко выходит из строя блок управления двигателем на моторе ЗМЗ 406. Неисправность может выявляться по-разному – двигатель начинает троить, не развивать оборотов.

Схема управления двигателем ЗМЗ-406

Технические характеристики ЗМЗ 406:

• Тип – инжектор;
• Мощность номинальная – 133 л. с.;
• Рекомендуемое топливо – бензин Аи-92 и Аи-95;
• Объем цилиндров – 2,3 л;
• Число и порядок расположения цилиндров – 4 в один ряд;
• Количество клапанов на цилиндр – 4;
• Компрессия в цилиндрах – 9,3;
• Диаметр поршня – 92 мм;
• Ход поршня – 86 мм;
• Вес (с навесным оборудованием) – 187 кг;
• Масло в картере – 5 л.

Описание конструкции ШПГ ЗМЗ 406

Поршни 406 двигателя Заволжского завода изготовлены из особого сплава алюминия. Все поршни имеют углубления на дне. Эти углубления предотвращают столкновение поршней с клапанами при обрыве цепи ГРМ. При сборке двигателя после ремонта, для правильной установки поршней, на их стенке имеется надпись “Перед”. Эта надпись находиться над бобышкой каждого поршня. Поршень нужно ставить так, чтобы эта надпись была впереди по движению машины.

Каждый поршень укомплектован двумя компрессионными и одним маслосъёмным кольцом. Кольца компрессионные выплавлены из чугуна. Поверхность верхнего кольца, та которая взаимодействует со стенками цилиндра, покрыта тонким слоем хрома. Это ускоряет притирку кольца. Поверхность компрессионного кольца расположенного снизу покрыта тонким слоем олова. Внутренняя поверхность этого кольца, имеет проточку. Это кольцо необходимо устанавливать на поршень, протокой вверх, к донышку поршня.

Маслосъёмное кольцо имеет три элемента: два стальных тонких диска и расширитель. Поршень соединяется с шатуном, при помощи пальца поршневого. Конструкция соединения плавающего типа. Другими словами палец свободно перемещается и в поршне, и в головке шатуна. От бокового смещения, палец удерживают два пружинных стопорных кольца, установленные в бобышках поршней.

Шатуны выполненные из кованной стали, имеют стержень двутаврового сечения. В верхней головке шатуна, находиться запрессованная бронзовая втулка. Нижняя головка на шатуне имеет крышку, прикрученную к шатуну двумя болтами. Крышки проходят обработку совместно с шатунами, поэтому менять местами их нельзя. Крышки и шатуны имеют нумерацию, чтобы их не перепутать при сборке. Гайки болтов, крепящие крышку шатуна, обустроены само стопорящейся резьбой, дополнительного стопорения не требуют.

Днище поршней имеет принудительное охлаждение. Для этого, в стержне шатуна и верхней его головке высверлены отверстия. По ним, под давлением, моторная смазка попадает на днище поршня, тем самым охлаждая его. Вес поршня в сборе с шатуном должен быть одинаковым во всех цилиндрах. Допустимая разница 10 граммов. Нижняя головка шатуна, удерживает шатунные тонкостенные подшипники скольжения.

Плюсы и минусы

Плюсы машины

• Самый просторный салон среди отечественных автомобилей;
• Вполне мощный силовой агрегат;
• Большое багажное отделение;
• Гидроусилитель рулевого колеса;
• Высокий дорожный просвет;
• Большой радиус поворота колес;
• Немалая масса автомобиля позволяет чувствовать себя увереннее на дороге;
• Возможность перевозки тяжелых и габаритных грузов;
• Доступность запчастей.

Минусы машины

• Качество сборки;
• Проблемы с работой коробки передач;
• Большой расход топлива;
• Постоянная периодичность поломок;
• Неважная печка;
• Безопасность;
• Не регулируется рулевое колеса;
• Низкий уровень комфортабельности в салоне;
• Скудный интерьер.

Подводим итоги

Недостатков у ГАЗ-3110 много, но и преимуществами автомобиль явно не обделен. Сюда можно отнести отменную ремонтопригодность Волги, простоту обслуживания и доступность большинства запчастей. ГАЗ-3110 – это большой и весьма удобный автомобиль, который хоть и обладает советской харизмой, но займет достойное место в гараже любого автолюбителя.

Сегодня, довольно часто можно встретить на дорогах автомобили «Волга», которые часто применяются даже в условиях плохих дорог. Многие модели получили различные модификации, из-за чего их область применения, была расширена. Автомобиль не боится больших нагрузок, довольно вместительный, имеет много свободного пространства внутри.

Передняя панель, стала смотреться более стильно и по-современному. Также есть большое багажное отделение, которое позволяет перевозить многие полезные багажи. Силовой агрегат не самый мощный, но со своими прямыми обязанностями справляется хорошо.

ГАЗ — история производства автомобиля
