Преимущества и недостатки

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага. Начнем с преимуществ, к которым относятся такие моменты:

• Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
• Схема запуска с кнопки предельно простая;
• Установка возможна на множество автомобилей;
• Повышается уровень комфорта;
• Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером ;
• Цена кнопки низкая;
• Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
• Работа занимает не более нескольких часов.

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.

Установка starline на lancer 9

Доброго времени суток дорогие читатели Drive2 и моего борт журнала Mitsubishi Lancer 9 2.0, в этой записи речь пойдет о сигнализации StarLine A93 eco с автозапуском и её установки на Lancer 9. Планировал выложить на новогодних каникулах, но не получилось. Установка делалась по уму, поэтому времени было затрачена куча и не каждому данная запись пойдет если делать также по уму, но для себя не жалко. Некоторые этапы установки засекречены поэтому их не будет. Также некоторые фото не мои и позаимствованы с просторов интернета.

В этом записи есть определенные нюансы которых нету у других, так что возможно что-то забыл указать если что спрашивайте. Лайфхаки тоже присутствую. 1.Подготовка:

Как я считаю это самый важный пункт из всех.1.1 И так по мимо самой сигнализации StarLine A93 eco, нам нужен обходчик иммобилайзера(далее просто «иммо») starline bp-03, чип иммо(заказывал на smartkeys), также толковой мастер для его прописки, что оказывается не просто.

Так я пытался прописать его своим launch и я не смог его прописать, также я звонил официальному дилеру который хочет космических денег за эту процедуру, также был мастер по ключам и у него не чего не вышло, в итоге как всегда мастер из гаража помог, но тоже не без проблем. Так как ранее я менял ПИН иммо на свой, то мастер не смог зайти с моего ПИН кода в блок иммо пришлось менять на стандартный 3715. Смена ПИНа иммо одна из примитивных мер защиты.1.

2 В этом же пункте ранее я проложил 4 провода под капот это датчик температуры, сирена, концевик капота и один за задними сидениями для концевика багажника цвет провода можно определить на плафоне подсветки багажника или на самом замке.

Лайфхак №1:

сигнализацию StarLine A93 eco можно купить на озон её стоимость там

7800руб, со всеми бонусами я забрал её за

5800руб, если у вас очень много бонусов то минимальная её цена будет

2800руб. 2.Установка:Так как работа производится с электрикой отключение питания обязательно, даже если вы знаете что делаете перестраховаться будет не лишним. 2.1 Определяемся с местом установки светодиода(индикатора), блока сигнализации, блока обходчика иммо и приемопередатчик(антенна+датчик удара, наклона+датчик температуры), определяемся с блокировками что и где будем блокировать(бензонасос, стартер, форсунки, и.т.д).

Нюанс:

чем надежнее вы спрячьте блока обходчика иммо тем лучше, это же касается блокировок.

2.2 Далее распаковываем сигнализацию и так сказать собираем её, читаем схему по установке, определяемся с доп. каналами, также скачиваем полную инструкцию так как там есть определенны моменты которых нету не где больше. Собираем косу сигнализации с определенными отводами с учетом точек подключения и длины к ним. Ранее я писал что «Установка делалась по уму, поэтому времени было затрачена куча и не каждому данная запись пойдет если делать также по уму, но для себя не жалко.» объясняю большинство времени было затрачено на подключение, так как все провода были соединенны с помощью пайки(не каких скруток и тому подобного), также по возможности все было изолированно термоусадкой в остальных случаях использовалась изолента. Также фиксация проводов и их изоляция по всей длине изолентой будет плюсом.

источник

Карта установка автосигнализации с автозапуском на автомобиль Mitsubishi Lancer IX

Снимаем подторпедник (2 самореза), и облицовку рулевой колонки.

Выкручиваем болт, чтобы снять подторпедник.

Снимаем панель приборов (3 самореза), предварительно открутив козырек (2 самореза).

Подключаем концевик двери, ручник, поворотник (правый борт).

C06 – синий разъем панели приборов (слева — вверху), контакты NN 31. 51 34 — Индикация (лампа) открытой двери — голубой 37 — Лампа тормоза — сине-красный 49 — Поворотник правый — розовый

Подключаем контроль генератора или тахометра, поворотник (левый борт).

C04 — белый разъём (справа — вверху), контакты NN 1. 21 3 — Поворотник левый — салатовый 11 — Тахометр — зеленый 19 — Лампа зарядки АКБ — красный

Центральный замок подключаем в блоке предохранителей, нижний разъем. Салатовый и фиолетовый провода. Управление минусом.

Подключаем провода ACC, IGN1, IGN2, Стартер.

Замок зажигания: +12 — белый Зажигание 1 — черно-белый ACC — сине-белый Зажигание 2 — сине-черный Стартер — черно-желтый

Для обхода штатного иммо надеваем рамку модуля обхода иммобилайзера Starline BP-03 на замок зажигания.

Сирену подключаем под капотом Датчик температуры на патрубок радиатора

Концевик капота над левой фарой

Блокировки: Бензонасос (+) — красный в пороге водителя Блокировка под капотом (+) — коса под фильтром

C04 — белый (слева — вверху), контакты NN 1. 21

C06 — синий (справа — вверху), контакты NN 31. 51

источник

Как установить механизм в автомобиль

Перед тем как приступать к установке кнопки «старт/стоп», необходимо провести определённую подготовительную работу, которая будет зависеть от модели автомобиля. Из машины извлекается замок зажигания. А если конструкция машины не позволяет сделать это, тогда на торпеде, рядом с замком, проделывается небольшое отверстие. Чтобы его прорезать, подойдёт любой подручный инструмент: нож или обычный бытовой паяльник. Это отверстие даст доступ к проводке (позднее для него можно будет изготовить заглушку).

Далее рассмотрен наиболее простой и доступный вариант установки кнопки, которая будет работать так: первое нажатие клавиши в сочетании с нажатой педалью тормоза запустит мотор, второе нажатие его заглушит.

Расходные материалы и инструменты

Для установки устройства вам потребуется:

• кнопка «старт/стоп»;
• три реле с четырьмя контактами;
• одно реле с пятью контактами;
• одно реле от противотуманок;
• комплект изолированных проводов с клеммами.

Инструменты и расходные материалы, необходимые для монтажа кнопки «старт/стоп» в автомобиле

Простейшая схема подключения кнопки «старт/стоп» своими руками

Порядок монтажа устройства:

• реле плюсовым контактом подключается к плюсовой клемме аккумулятора (это коричневый провод);
• также на плюсовую клемму аккумулятора выводится и разрешающий плюсовой сигнал реле;
• общий минус выводится на массу;
• рабочие контакты от нагрузочного реле выставляются на 12 вольт (это синий провод);
• управляющий минусовый сигнал выводится на клавишу «старт/стоп»;
• разрешающий плюсовой сигнал никуда не выводится.

Простейшая схема подключения кнопки «старт/стоп» позволяет смонтировать её примерно за полчаса

Работа устройства сводится к тому, чтобы создать в машине 3 точки для подключения: одна должна находиться в колодке зажигания, вторая — на концевом переключателе педали тормоза, третья на проводе управления.

Как правильно подключить устройство «старт/стоп» в авто

В других схемах вышеизложенный принцип сохраняется: есть кнопка с разноцветными проводами, которые сложно перепутать. Если проблема и может возникнуть, то с проводами жёлтыми, поскольку на некоторых моделях кнопок их предусмотрено три. Здесь нужно помнить следующее: тонкий жёлтый провод, находящийся на жгуте, контролирует тормоза. Два оставшихся провода идут на зажигание.

Ещё автолюбитель может столкнуться с фиолетовым проводом. Такие провода, как правило, запускают двигатель. Красный провод подаётся на отрицательную клемму аккумулятора, чёрный — на положительную. На схеме всё это может выглядеть вот так:

Схема подключения, предусматривающая использование готового комплекта кнопки «старт/стоп»

Речь о цвете проводов зашла не случайно. Большинство автолюбителей предпочитают не возиться с подключением проводки к кнопке, а покупают сразу готовый комплект: механизм «старт/стоп» со всеми необходимыми проводами и схемой. Цвета изоляции в комплектах от разных производителей почти всегда имеют одинаковое значение, так что путаница практически исключена.

Кнопка «старт/стоп» в комплекте с проводкой

Установка кнопки старт стоп вместо замка зажигания

Понятно, что первый пункт больше похож на имитацию кнопки старт-стоп, но для приверженцев подобной идеи есть вполне разумное обоснование. Кнопка берет на себя функции дополнительного сервисного механизма, что особенно ценно в условиях городской езды. При этом меньше разбивается замок, а доморощенный старт-стоп вполне может «подрабатывать» дополнительной противоугонной фишкой.

Первый вариант старт-стопа – простенько, но со вкусом

Кнопку старт-стоп можно изготовить из двух реле для противотуманок задних фонарей, № 22.3777. Комплект из двух штук, кнопкой с подсветкой встанет примерно в четыре сотни рубликов. Диод можно подкинуть любой, какой найдете, больших токов там нет.

Сборка и подключение схемы особого затруднения не вызывает, потребуется только дополнительный кусок провода с удвоенным сечением меди. Подключаем его к 30-й ноге реле стартера и коммутируем с 87-м реле зажигания, на схеме – все розовое. Как правильно соединить провода, хорошо понятно из фотографии

Если немного добавить запчастей и фантазии, можно собрать более безопасный вариант кнопки старт-стоп своими руками. В этой схеме добавлены пара реле и концевик для педали сцепления. Несмотря на кажущуюся ненужность, нормальный качественный концевичок сильно обезопасит ваш суперавтомобиль от возможных сюрпризов, особенно, если в машине есть подростки или непредсказуемые люди. В этом случае запуск мотора потребует выключать сцепление.

Понятно, что люфта на педали сцепления не должно быть в помине.

Схема на реле позволяет легко контролировать работоспособность и даже наращивать схему. В отдельных случаях умельцы используют дополнительно встроенный концевик-выключатель в седушку кресла водителя, замыкающийся под весом конкретного водителя, чтобы любопытный пассажир шаловливыми руками не натворил беды.

Логика работы кнопки старт-стоп достаточна прозрачна. При первом длительном нажатии происходит запуск, повторное останавливает мотор. Подобная схема надежна, но при условии нормальной работы кнопки. При наличии дребезга или при невнятном включении зачастую приводит к проблемам и травмам.

Расположение кнопки старт-стоп рекомендуют выбирать с учетом защиты от запыления, лучше подальше от глаз присутствующих в салоне.

Самый интересный вариант для очень умных

В отличие от предыдущих схем, данный вариант кнопки старт-стоп построен на микропроцессоре, поэтому сложно рекомендовать его к изготовлению, если нет соответствующих знаний основ микроэлектроники. Но для общего интереса ознакомиться просто необходимо.

Предложенная система старт-стоп обладает несколькими неоспоримыми преимуществами:

• двигатель не чувствителен к дребезгу кнопки старт-стоп, то есть при случайном кратковременном замыкании контакта или нажатии мотор не будет остановлен;
• автор идеи завел в логику программы обязательное нажатие педали и рычага тормоза, что, возможно, сделает схему пригодной для автоматов;
• система проверяет результат пуска по подпрыгнувшему давлению масла, поэтому вероятность клина стартера при заработавшем моторе резко уменьшена.

Запуск схемы старт-стоп осуществляется своими руками после снятия с сигнализации длительным нажатием кнопки без фиксатора, в случае неудачи параметры обнулятся и будут готовы к новой попытке. Остановка двигателя выполняется кратким нажатием при нажатых тормозах.

Грех было бы не автоматизировать сам процесс запуска. Парень заложил в схеме простое решение – однократный нажим на кнопку старт-стоп заставляет систему трижды, с небольшим интервалом, попробовать запустить двигатель. Длительное удержание кнопки крутит стартер до появления признака работы мотора.

Преимуществом подобного подхода является широчайшее пространство для формирования разнообразных условий схемы подключения кнопки старт стоп, пуска мотора в самых сложных ситуациях. Но схему мало изготовить, ее еще необходимо правильно запрограммировать. Вся логика работы организована на процессоре PIC16F84A, управление подключением силовых цепей осуществляется на КТ817Г, у них немаленький запас по току.

Схема кнопки старт-стоп интересна, но, как и все экспериментальные варианты, требует проверки на отказоустойчивость. Любые микроэлектронные прибамбасы плохо переносят перегрузку теплом и резкие скачки напряжения. Кроме того, необходимо проверить совместимость работы датчиков давления масла, ручника и остальных задействованных сенсоров электросистемы автомобиля.

Точки подключения, митсубиси лансер 10

Коричневый разъем в блоке электроники (все концевики)

• Черный — Задняя правая дверь
• Красный (полоска сер.) — Задняя левая
• Коричнево-белый — Багажник
• Зеленый (полоска сер.) — Передняя правая дверь
• Желтый (полоска сер.) — Передняя левая дверь

Белый разъем в блоке электроники (повороты)

Белый и Зеленый (на разъеме рядом)

Коричневый разъем внизу (рядом с ручкой капота)

При подключении сигнализации я всегда использую штатные (слаботочные) цепи управления центральным замком. В данном случае, сигналку подключаем параллельно кнопке управления центрального замка на двери (управление – замыкание на массу).

• Желтый (полоска красн.) — Закрыть
• Серый (полоска сер.) — Открыть

Разъем подключения к замку зажигания

• Белый — Зажигание
• Зеленый — АСС
• Оранжевый — Стартер
• Желтый — +12 В

Питание на сигналку лучше взять с блока дополнительный предохранителей и реле (прикручен к основному блоку электроники справа), если не ошибаюсь – толстый белый провод.

1. Снимаем подторпедник митсубиси лансер 10 (2 самореза) и облицовку рулевой колонки (2 самореза)
2. Вынимаем бардачок Mitsubishi Lancer X, откручиваем саморез накладки и снимаем ее. Затем откручиваем заморез крепления горизонтальной декоративной накладки, снимаем ее (крепление на защелках),
3. Снимаем переднюю панель магнитолы Mitsubishi Lancer X (крепление на защелках), откручиваем 4 самореза крепления магнитолы и вынимаем ее
4. Снимаем левую часть горизонтальной декоративной накладки Mitsubishi Lancer X (крепление на защелках), снимаем облицовку приборного щитка (крепление на защелках), откручиваем 3 самореза крепления приборного щитка и вынимаем его
5. Устанавливаем светодиод в левую стойку лобового стекла Mitsubishi Lancer X, антенный модуль либо в левый верхний угол лобового стекла, либо за магнитолу, датчик удара на кронштейн рулевой колонки, сервисная кнопка в любое доступное место
6. Устанавливаем под капотом Mitsubishi Lancer X сирену(крепление на 2 самореза), концевик и датчик температуры. Сигнал тахометра берем с зеленого провода форсунки 3-го цилиндра
7. Провода под капот прокладываем через штатную резинку в центре моторного щита
8. Блок сигнализации устанавливаем за приборным щитком Mitsubishi Lancer X. Крепление хомутами
9. Массу сигнализации берем под штатным болтом массы автомобиля справа за приборным щитком
10. При необходимости (ручная коробка передач) подключаем провод стояночного тормоза Mitsubishi Lancer X
11. Подключаем провода поворотников, концевиков дверей и багажника Mitsubishi Lancer X
12. При необходимости (автоматическая коробка передач) подключаем провод тормоза
13. Подключаем провода центрального замка Mitsubishi Lancer X
14. Подключаем провода зажигания, аксессуаров и стартера
15. Дополнительную блокировку можно сделать в левом пороге
16. Подключаем питание сигнализации
17. Настраиваем датчик удара и программируем параметры запуска двигателя ( таблица 2 инструкции по установке ).
18. Проверяем работу системы.
19. Сборку салона Mitsubishi Lancer X проводим в обратной последовательности.

Системы разных производителей

Многие названия становятся нарицательными, хотя по факту являются корпоративной собственностью определённых компаний. Так и в случае со «Start-stop» название принадлежит компании Bosch. Поскольку их системы запуска устанавливаются на автомобилях далеко не всех автопроизводителей, другие компании, решившие внедрить «Старт-стоп» в своих машинах, разработали собственные устройства, имеющие определённые отличия. Теперь у ведущих автокомпаний применяются собственные обозначения этого решения. Пройдёмся по основным производителям:

• немецкая компания BMW обозначает свои системы названием «Auto Start-stop»;
• в Mercedes сделали акцент на том, что их система экологичная, а потому называется «Eco Start/Stop»;
• Mazda, о которой мы уже говорили ранее, имеет два обозначения, звучащие как «i-Stop» и «i-Eloop»;
• даже Smart сделали свою систему, которую именуют MHD, что означает Micro Hybrid System;
• разработчики из Citroen не стали ничего особо выдумывать, обозначив систему «Stop & Start System»;
• у корейской компании Hyundai это «Idle Stop & Go»;
• Volvo, как и всегда, оказались весьма сдержанными и педантичными, потому их системы носят название «Start/Stop»;
• к названию системы от Volvo компания Volkswagen лишь добавила в конце слово «System»;
• а вот ещё одна корейская компания KIA проявила креатив и придумала ISG. Это Интеллектуальная система «Stop and Go».

Кто-то использует разработки других фирм, с которыми сотрудничает, применяя собственные обозначения. Другие имеют авторские разработки. Самыми распространёнными системами являются решения от:

• Устанавливаются на машины брендов BMW, Audi, VolksWagen и не только;
• Сокращённое название из систем STARS. Особенностью является применение реверсивного генератора;
• Их Smart Idle устанавливается на собственные автомобили;
• Микрогибридная система под названием ISG, во многом аналогичная решению от Bosch. Является авторской разработкой KIA.

Покупать ли машину с системой запуска и остановки двигателя, решать каждому водителю самостоятельно. Разработка определённо обладает преимуществами, но также характеризуется весомыми для многих автолюбителей недостатками.

Ставить такие решения на бюджетные машины не имеет особого смысла. Владельцы не будут готовы тратить большие деньги за покупку дорогостоящих запчастей и за проведение далеко не дешёвого ремонта более сложной системы зажигания двигателя. А если это автомобиль средней ценовой категории и выше, установка «Start-stop» во многом способна себя оправдать. Она подходит тем, кто основную часть времени за рулём проводит в условиях города, где на каждом шагу светофоры и пробки. На трассе пользы от системы нет никакой совершенно.

Как механизм влияет на защиту машину от угона

Многие водители опасаются использовать этот компонент, считая, что он нарушает безопасность машины, однако это не так — ключ в брелоке понадобится в любом случае. Если дверь открыта не ключом, кнопка просто не сработает, так что защита от угона не снижается.

Кнопка старт-стоп — интересная альтернатива обычному ключу. С ней можно завести двигатель гораздо быстрее и удобнее. Устанавливать её или нет — личное дело каждого водителя, это скорее вопрос привычки и желания попробовать что-то новое.

Ни для кого не секрет, что на смену привычной процедуре запуска автомобиля приходят новые, более совершенные способы. Такая тенденция наблюдается повсеместно и по мнению многих ведущих автоаналитиков в скором будущем найдёт своё применение во всех современных автомобилях. Как вы уже догадались, речь в представленной статье пойдёт о так называемой опции «старт-стоп».

Стоит отметить, что на данный момент такая доработка встречается лишь на ограниченном числе автомобилей зарубежных марок, а об отечественном автопроме и говорить не приходится. Тем не менее любой желающий может оснастить свою машину таким девайсом в каждом специализированном автосервисе.

С другой стороны, установку представленного оборудования можно произвести и самому, без привлечения сторонней помощи, взяв на вооружения некоторые правила и рекомендации. Попробуем детально освятить их в представленной статье.

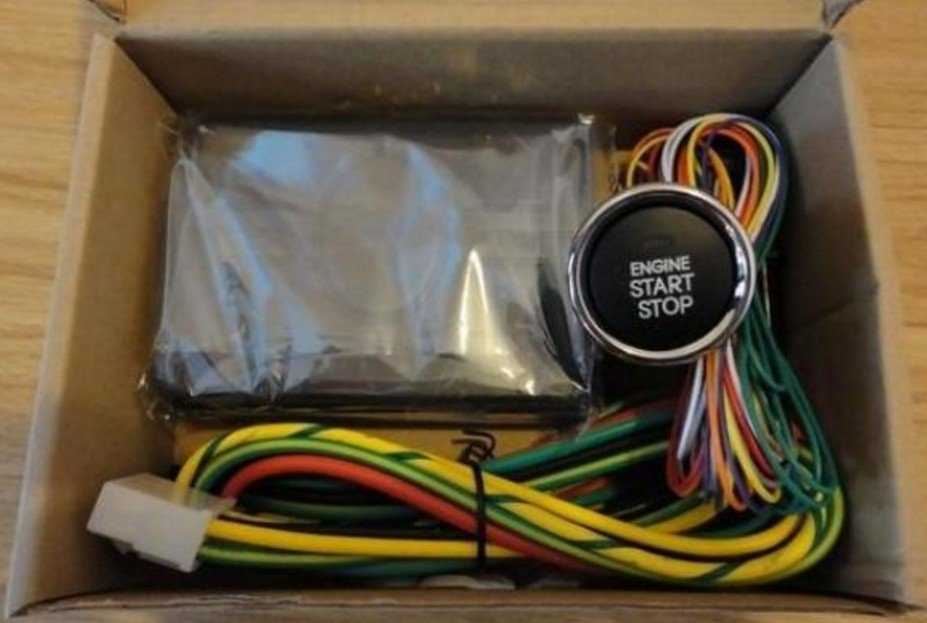

Готовые универсальные комплекты

Современный рынок изобилует и готовыми универсальными комплектами запуска ДВС от кнопки. Они продаются вместе с защитными системами, подходят для инсталляции практически во все известные модели авто.

Готовые комплекты способны обеспечить надёжный пуск двигателя. Модернизация, если её осуществить грамотно, легко превратит систему пуска отечественного автомобиля в универсальный и функциональный элемент, ничем не отличающийся от штатного исполнения лучших в мире иномарок. Однако стоят комплекты не дешёво, а если вызвать специалиста, то вместе с установкой новая система пуска потребует довольно больших финансовых вливаний. Если же вы знаете, как поставить кнопку зажигание, то можно сэкономить.

Готовый комплект

Таким образом, установить кнопку можно несколькими способами. Каждый имеет свои особенности, преимущества и недостатки.

1. С ключом. Такой вариант зажигания требует наличие ключа. Старая и проверенная схема. Плюс – простота инсталляции, минус – опять надо брать с собой ключ. Для запуска мотора водитель должен нажимать кнопку.
2. Такой же вариант, только без ключа. Преимущества очевидны, а вот недостаток – сложная схема инсталляции.
3. Кнопка с кратковременным нажатием. Достаточно лишь секунду удержать кнопку в нажатом положении – этого будет достаточно для прокручивания стартера. Преимущество схемы: кнопка даёт стартеру лишь команду активироваться, он вращается до тех пор, пока не запустится ДВС.
4. Кнопка с длительным нажатием. То же самое, только кнопка удерживается более длительный период времени. Преимущество схемы выражается тем, что водитель сам контролирует вращение стартера. Если он отпустит кнопку – стартер перестанет вращаться.

Как и было написано выше, помимо классических вариантов использования схем, существуют также и комбинированные. Они часто придумываются на ровном месте любителями и умельцами. Некоторые схемы настолько удачны, что заслуживают более высокого одобрения.

Достоинства и недостатки устройства

Тюнинг Установка кнопки Старт-Стоп Идея применения специальной кнопки для пуска мотора не нова.

Чтобы обеспечить доступ к проводам, потребуется разобрать консоль. Кнопка при работающем двигателе не работает, то есть стартер не крутится, а начинает работать после того, как двигатель заглушили и включили зажигание ключом. Для того, чтобы запустить машину с автозапуска, с МКПП необходимо: 1.

Рекомендации по монтажу Перед началом работ следует заняться подготовительными мероприятиями. Ей можно будет включать зажигание.

Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около рублей, но как оказалось это был драгоценный опыт. Если же преследуется цель реализации сложной схемы с задержкой запуска либо с таймером, то помимо дополнительных компонентов потребуются углублённые знания в этой области. Сделать это можно двумя способами. Всем привет!

При длинном нажатии стартер будет вращаться до полного запуска мотора. Ей можно будет включать зажигание.

Достоинства и недостатки системы запуска двигателя

Но самое популярное место, все же, торпеда. Какую педаль для кнопки запуска мотора выбрать?

Ток потребления реле при включенном зажигании около мА. Установка устройства защиты на авто с бесключевым запуском обойдётся дороже

Принимая во внимание такие особенности эксплуатации, желательно отдавать предпочтение кнопкам, которые покрываются качественными материалами. Ей можно будет включать зажигание

Если двигатель заглох, то нажимаем на кнопку — зажигание выключится, нажимаем кнопку 2ой раз — двигатель завелся.

Начал искать различные способы заработка в интернете. Алгоритм работы: Все как и в схеме с ЗПТФ, только теперь при обычном нажатии на кнопку запуска двигателя будет включается только зажигание включает его реле ПТФ. В других ситуациях делают отверстие под размер, открывая доступ к проводке и позволяя подключиться к электросхеме. Далее происходит её преобразование в команду для пуска стартера. Все остальные действия система бесключевого доступа и запуска осуществляет в автоматическом режиме.
Кнопка старт стоп с бесключевым доступом и автозапуск

https://youtube.com/watch?v=6SLgD4mtY_o

Сборка и установка системы запуска двигателя с кнопки

Первый этап – подготовка места для монтажа кнопки Start-Stop Engine. Некоторые автолюбители предпочитают установку механизма вместо штатного замка зажигания, другие монтируют деталь на передней панели или с другой стороны рулевой колонки. Если вы намерены оставить замок зажигания на штатном месте, советуем замаскировать его подходящей крышечкой. Не забывайте о том, что кнопка обычно имеет светодиодную подсветку, поэтому лучше монтировать её так, чтобы она не слепила вас в тёмное время суток.

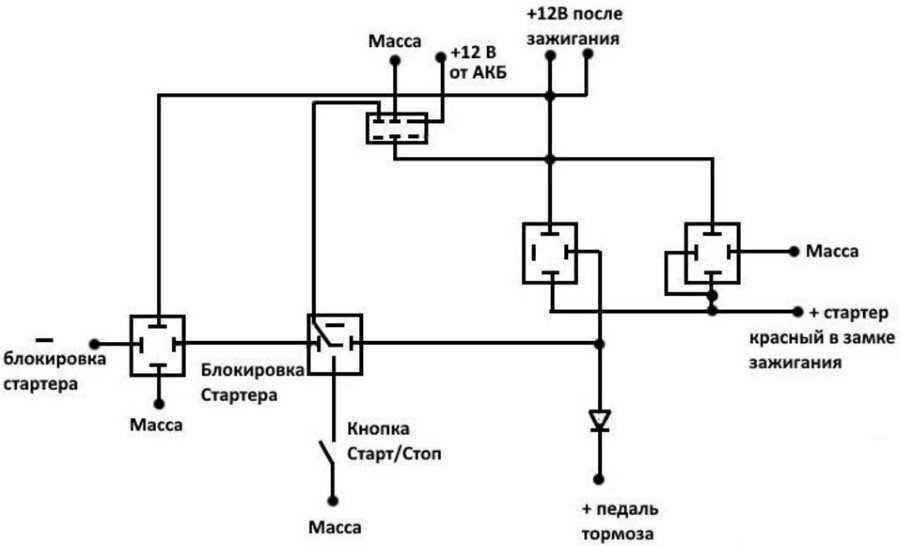

Сначала мы рассмотрим схему установки кнопки «Старт-Стоп», изготовленную своими руками, на автомобиль ВАЗ. По сути, это простейший вариант системы со следующим принципом работы:

1. Первое нажатие педали тормоза и нажатие кнопки приводит к запуску двигателя.
2. Второе нажатие приводит к выключению двигателя.

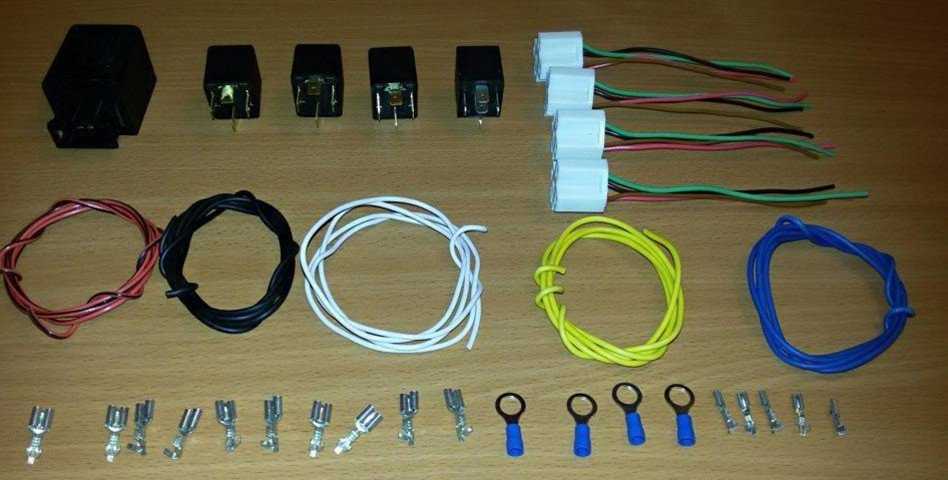

Необходимые инструменты и расходные материалы:

• кнопка Start-Stop без фиксатора;
• три реле с четырьмя контактами открытого типа;
• одно реле с пятью контактами закрытого типа;
• реле задних «противотуманок»;
• клеммы и провода с изоляцией;
• клещи или компактные плоскогубцы для обжима проводов.

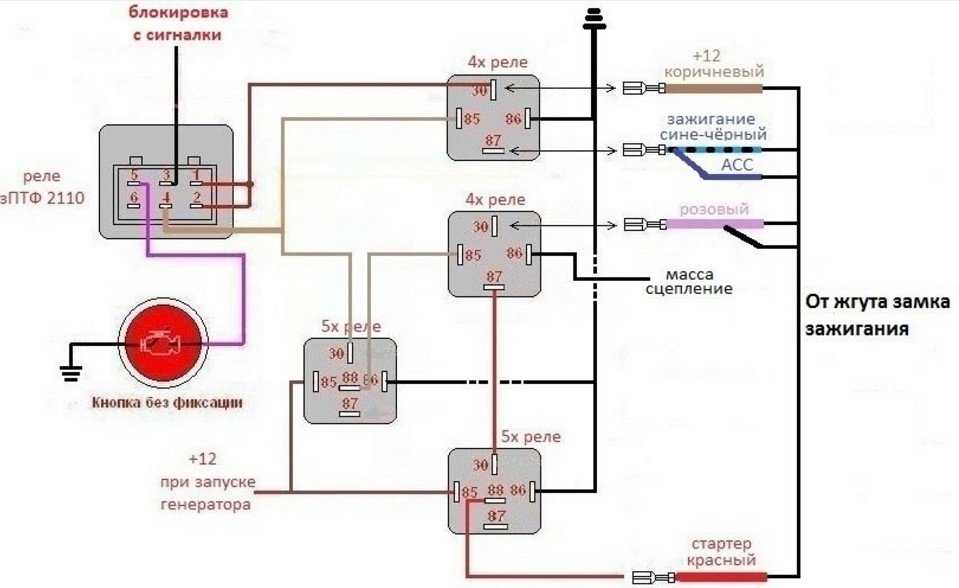

Схема подключения кнопки «Старт-Стоп»:

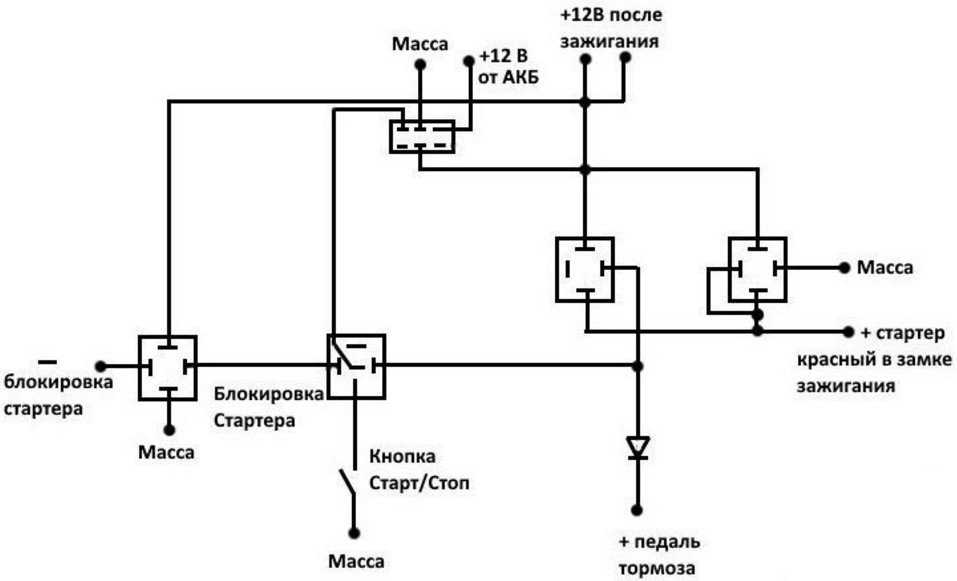

• рабочий «плюсовой» контакт реле подключаем к +12В АКБ (коричневый провод);
• разрешающий «плюсовой» контакт реле также подключаем к «плюсовой» клемме батареи;
• общий «минус» соединяем с «массой»;
• рабочий контакт нагрузочного реле соединяем с +12В с помощью голубого провода (питание подаётся после включения зажигания);
• сигнал управления «минус» соединяем с кнопкой запуска мотора;
• разрешающий сигнал «плюс» не используется.

Такой вариант установки предусматривает следующие точки подключения:

• разъем замка зажигания;
• провод управления;
• концевик («лягушка») педали тормоза.

Этот способ подключения отключает стартер после запуска двигателя.

Мы рассмотрели вариант применения кнопки на автомобиле ВАЗ, но на других транспортных средствах схема практически идентичная. Необходимо понимать, что цвета проводов могут отличаться.

Очень часто проблемы возникают в подключении проводов оранжевого цвета, которых бывает несколько. Обычно парные связаны с зажиганием, они идут на «+», а тонкий оранжевый провод подключается в концевику педали тормоза.

Ещё одна трудность – фиолетовый провод, его надо подключить к топливному насосу. Красный подключается к «-» аккумулятора, а провод чёрного цвета – к +12В. Синий провод идёт к сигнализации, подключается к «+». Провод желтого цвета подключается к стартеру.

Как менять направление вращения двигателя с помощью пускателя

Трехфазные электромоторы дают возможность задавать направление вращения. Существует множество схем для однофазного питания 220 V. А для работы трехфазной (380 V) коммутации, существует схема подключения реверсивного магнитного пускателя.

Прибор состоит из двух самостоятельных схем, с отдельным управлением каждой группы контактов (пм1 и пм2). Каждая обмотка соленоида (ПМ1 и ПМ2) управляется своей кнопкой. При этом клавиша стоп всего одна, она просто разрывает цепь управления (как и в одиночном пускателе). Соединение входных и выходных контактов второй группы производится с так называемым «сдвигом фазы». При этом обмотки электродвигателя создают крутящий момент на валу в противоположном направлении.

Термореле без изменений: их задача разомкнуть пускатель при перегрузках.

Есть одна особенность:

Для предотвращения короткого замыкания между фазами, группы контактов (пм1 и пм2) не должны замыкаться одновременно. Поэтому они механически размещены на одном штоке, и чисто физически не могут быть подключены к питающей шине вместе. При попытке нажать на вторую кнопку (при работающей первой), питание потребителя отключится.
