Аэросани с двигателем от оки своими руками

Как сделать своими руками

Аэросани можно сделать своими руками: корпуса самодельных аэросаней создают с учетом законов аэродинамики, поэтому все элементы техники следует делать в точном соответствии с планом. От качества сборки напрямую зависит работа всех узлов и срок службы самодельной техники.

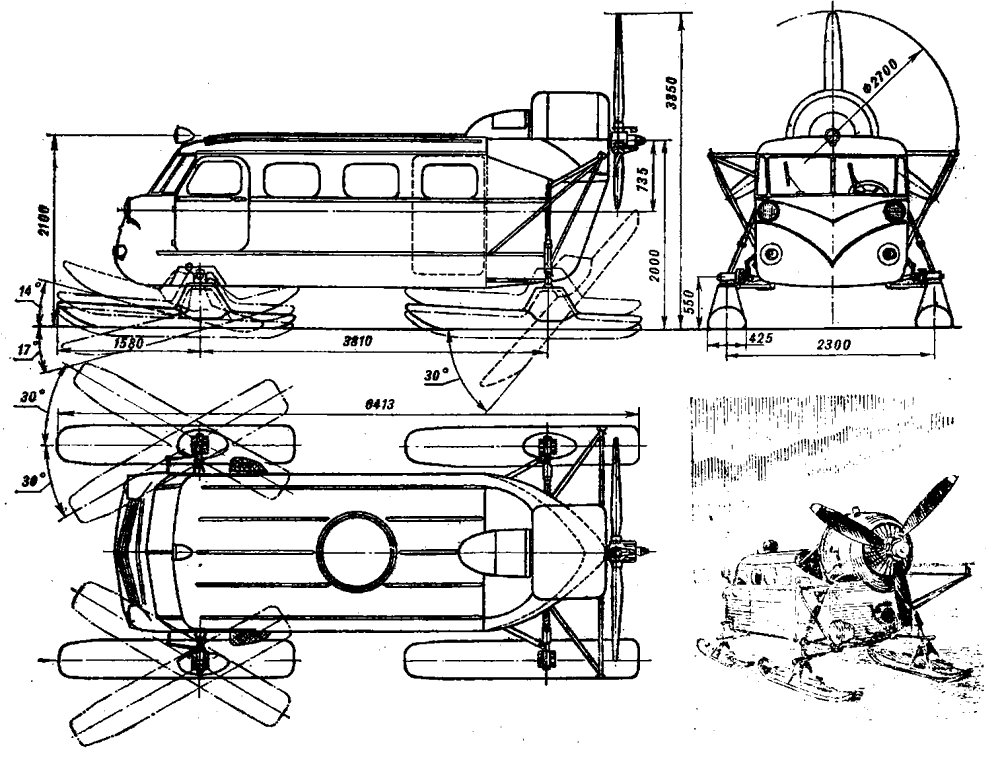

Чертеж типовых аэросаней:

Корпус

Сборка аэросаней начинается с корпуса, он состоит из прочного каркаса, который закрывают обшивкой. Ему придают аэродинамическую форму, делая сужение к передней части. Корпус имеет 2 отсека: передний и задний, в который устанавливают мотор.

Необходимую жесткость конструкции придают 2 лонжерона и силовые стрингеры. Устанавливаются шпангоуты, их должно быть 4. Их располагают через равные промежутки. Для их изготовления используется фанера, лучше всего приобрести материал толщиной 10 мм. Широкие шпангоуты усиливают поперечными балками.

Каркас проклеивают, это можно сделать, нанеся казеиновый клей. На стыки накладывают марлю, затем ее пропитывают клеем. Возможен и другой вариант, когда сначала марлю разрезают, бинт пропитывают клеем, а потом полоской обматывают места соединения элементов.

Для обшивки корпуса следует приобрести листы фанеры, их закрывают сверху дюралюминиевым покрытием. Водительское сиденье делают из фанеры, но можно установить заводское, выполненное из пластика.

Место для груза выделяют в задней части конструкции, располагая за сиденьем. В этом отсеке можно хранить запчасти и инструменты, сюда же поместится канистра с бензином, рыболовные снасти и вещи пассажиров. Есть разные варианты сборки транспорта аэросанного, конструкций чертежи должны быть изучены перед началом работ.

Винтомоторная система

Винтомоторная система состоит из нескольких элементов. Самым распространенным вариантом является установка на аэросани мотора, снятого с ИЖ-56. Монтаж вала винта производится на подшипник, его устанавливают на каркасе. Для крепления двигателя требуется деревянная плита.

Для регуляции клиноременной передачи на винт требуется пластина из фанеры или текстолита. Для охлаждения двигателя устанавливают вентилятор. Его фиксируют на картере, используя для этой цели кронштейн.

Подвеска

Лыжи для аэросаней делают из фанеры толщиной 10 мм, снизу их обшивают нержавейкой. Лыжи изгибают, для этого фанеру помещают в кипяток. Изгиб делают с помощью стапеля.

При сборке необходимо правильно выбрать толщину задних лыж, приводятся разные чертежи. Для усиления используют толстый брус, лыжи крепят к корпусу на винты М6. Для того, чтобы аэросани были устойчивы на поворотах, делают подрезы. Их сооружают из сплюснутой на концах трубы.

Как правильно оборудовать?

Спидометр, замок зажигания, указатель уровня топлива и все основные приборы устанавливаются на передней панели. Здесь же должны находиться рычаги управления, педали тормозов и пуска двигателя. Если планируются поездки по незнакомым местам, вдали от населенных пунктов, стоит установить на аэросани GPS-навигатор. Слева ставят зеркало заднего вида, рычаг воздушной и дроссельной заслонкой должен находиться в кабине.

Аэросани с двигателем от бензопилы

Мотор от бензопилы имеет небольшую мощность, которая не превышает 4 л.с. Этого мало, чтобы совершать поездки на большие расстояния. Минимальная мощность двигателя должна быть не менее 12 л.с.

Если же водоем находится неподалеку, то достаточно маломощного мотора. Мотор от бензопилы, несмотря на это, сдвинет с места легкую конструкцию. Такие аэросани можно использовать для перевозки рыболовных снастей.

Альтернативные варианты

В качестве корпуса для аэросаней можно использовать автомобильный корпус.

Вот, например, аэросани, изготовленные из «буханки».

Немного истории

История аэросаней началась более века назад. Они стали первым снегоходным транспортом. До этого люди передвигались по снегу только на лыжах и запряженных в сани лошадях, либо верхом на них. Разработаны первые аэросани были, как нетрудно догадаться, в России еще в самом начале XX века. Первые модели представляли собой простейшую конструкцию из дерева и металла с установленным двигателем и толкающим воздушным винтом. Двигатель устанавливался бензиновый, хотя на первых порах предпринимались попытки установки парового.

Аэросани РФ-8

Аэросани активно использовались в годы Первой Мировой войны, особенно немцами, которые прекрасно понимали, что сложно подобрать более подходящий транспорт для передвижения по заснеженным просторам. Аэросани тех времен разгонялись до 60 и более км/ч, что в те годы было весьма прилично. Изготовление осуществлялось из наиболее легких и прочных материалов (фанера, алюминий), а форма корпуса была максимально обтекаемой, что в автомобилях стало применяться только спустя десятилетия. Конечно, по современным меркам, аэросани тех времен выглядят убого и примитивно, но тогда они были эффективным транспортом и грозным оружием.

Немецкие аэросани Хеншель

В годы Второй Мировой войны аэросани массово использовались как Советским Союзом, так и Германией. В эти годы скорость аэросаней, оснащенных автомобильными и авиационными двигателями уже доходила до 100 и более км/ч, что даже для многих современных снегоходов является пределом. Кстати о снегоходах: снегоходный транспорт с гусеничным движителем изобрели позднее аэросаней более чем на 10 лет, и он в первой половине XX века не нашел такого широкого применения, как аэросани.

В послевоенное время аэросани использовались в качестве быстроходного транспорта в труднодоступных районах крайнего севера, дальнего востока и Казахстана. Одними из самых узнаваемых являются аэросани Север-2 (на фото), представляющие собой автомобиль «Победа» на лыжах и с авиационным двигателем. Позже появились модели без лыж и с плоским дном, способные передвигаться как по снегу, так и по воде. Подобные аэросани амфибия способны развивать скорость более 80 км/ч как на воде, так и на снегу. Однако сегодня они применяются не так широко, как лет 40 назад, что вызвано массовым распространением снегоходов и прочей снегоходной техники, которая в ряде случаев может быть эффективнее аэросаней.

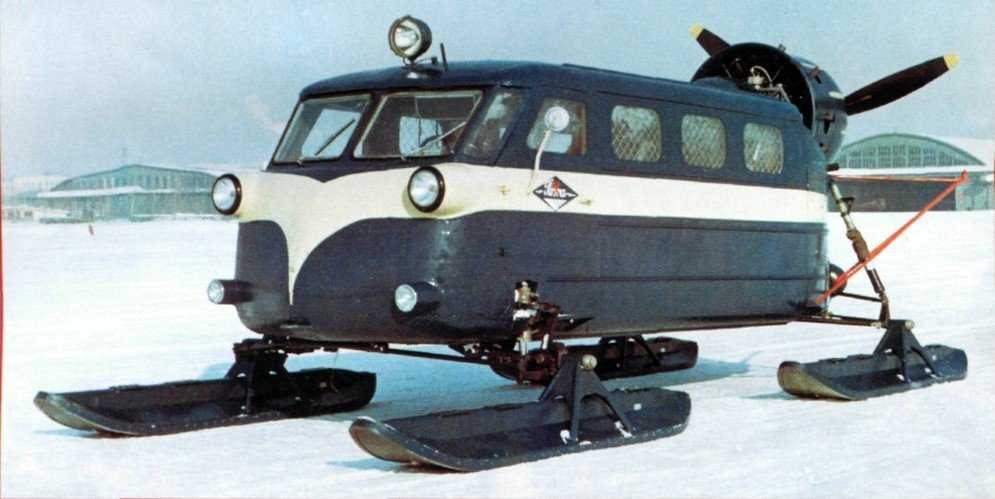

Аэросани Север-2

Как самостоятельно сделать аэросани

Аэросани ? это самоходные сани, в устройство которых входит двигатель внутреннего сгорания и воздушный винт ? пропеллер. Транспортное средство предназначается для езды по снежным и скользким дорогам. Скорость таких саней может достигать до 140 км/ч, в зависимости от мощности мотора. В конструкцию аэросаней входит шасси, состоящее из трех или четырех лыж. Данный тип саней можно легко сделать своими руками.

Главным преимуществом данного средства передвижения перед снегоходами являются скоростные характеристики. Также, при наличии кабины и хорошей подвески, уровень комфорта в санях практически не отличается от условий в автомобиле. Аэросани имеют очень простую конструкцию, сделать их можно самостоятельно. Для этого требуется двигатель, например, от мотоцикла ?Юпитер?, материалы для корпуса и всего три деревянные лыжи.

Изготовление простых саней своими руками

Прежде всего, необходимо изготовить корпус из деревянных брусьев, которые нужно обшить фанерой, закрепить подушки и кресла. Лыжи для саней обязательно должны быть из березовых досок. Для упрочнения конструкции с поддержкой мотоциклетного двигателя ?Юпитер? можно использовать фанерные планки.

Закрепить сзади лыж тормоза, которые будут включаться водителем при нажатии на правую педаль. Для этого используются штыри и трос. Поставить заднюю лыжу вплотную к основной раме, которая крепится на корме корпуса. Переднюю лыжу, которая отвечает за управление, закрепить на металлическом кронштейне, который будет располагаться сбоку от корпуса.

Чтобы собрать механизм управления, нужно использовать руль от мотоцикла, с которого снимается двигатель для саней. Мотор лучше всего использовать от ?Юпитера?. Он устанавливается на раму в виде трубки, как и воздушный винт, на который передается крутящий момент при помощи мотоциклетного цепного редуктора. Вращение винта должно достигать 1440 оборотов в минуту. Для обеспечения дополнительной безопасности устанавливается сетка.

Рама, закрывающая двигатель от ?Юпитера?, крепится на корпусе посредством подкосов на подвеске. Топливный бак устанавливается над мотором.

Для изготовления воздушного винта нужно предварительно сделать заготовки лопастей, вырезав элементы из сосны или дуба. Пропеллер склеивается при помощи казеинового клея. Расчет размеров должен быть точным. Склеенные детали винта просушиваются и защищаются до готовности к использованию

Важно обстругать рубанком каждую из лопастей после сушки. Лопасти винта оклеиваются тканью и красятся

Для этого можно использовать бязь. После проверки каждого из винтов на сохранение баланса они насаживаются на втулку, после чего аэросани полностью готовы к эксплуатации.

Двигатели для аэросаней

Для создания саней своими руками можно использовать двигатель от мотоцикла ?Юпитер? или автомобиля ?Жигули?. Основные узлы и детали двигателя включают в себя: крышку редуктора, заднюю и переднюю пластины, прокладки, ведущую шестеренку, корпус цилиндра и кронштейн крепления. Наиболее часто используемыми моторами являются:

? Карбюратор К-62И с двумя цилиндрами ? в данном механизме используется редуктор от газораспределительного устройства трактора МТЗ-80. Двигатель оснащен специальным электростартером и аккумулятором. Механизм зажигания работает от батареи. Топливный бак способен вместить до 30 л бензина.

? Д-30 ? в данном модуле отсутствует редуктор на воздушный винт. Тяга составляет 40 кгс. Применяется на легких аэросанях, в основном на тех, которые сделаны своими руками, а не на серийных. Установка такого типа устройства зависит от расчета характеристик корпуса.

? Д 15 ? отличается от аналогов наличием цепного редуктора, прикрепленного на воздушный винт. Последний имеет диаметр 1,4 м и развивает достаточное тяговое усилие в 60 кгс. Разновидность двигателя Д15 ? Д-15z ? оборудован зубчатым редуктором. Рекомендуется к использованию в аэросанях и парапланах. Шестеренки, которые установлены в редукторе, также применяются в газораспределительном механизме КАМАЗ-740. Все двигатели данной серии имеют топливный бак на 15 л.

Техника безопасности во время эксплуатации

При эксплуатации самодельного транспорта потенциальную опасность для пассажиров представляет пропеллер. Чтобы предотвратить несчастные случаи, пропеллера винт прячут в кожух. Этот элемент защищает не только пассажиров, но также сам пропеллер от попадания в него посторонних предметов.

Собирая аэросани, следует контролировать качество работы. Основная нагрузка приходится на лыжи, поэтому качество болтового соединения должно быть высоким. Крепления нужно проверять, вовремя производить техническое обслуживание

Пропеллер регулярно осматривают, важно вовремя увидеть возникшие дефекты

Безотказная работа техники возможна, если двигатель для аэросаней работает нормально, есть горючее, масло налито до нужного уровня.

Собирая технику, ориентируются на размеры, представленные на чертежах. Обязательно делают кабины козырек, аэросани тогда становятся более удобными в эксплуатации. Не нужно вносить изменения в конструкцию, это может стать причиной неполадок.

Аэросани для рыбалки

Оптимально, если они будут:

  • Иметь положительную плавучесть
  • Иметь съёмный движитель с возможностью переставить его летом на лодку

Если аэросани могут использоваться как полноценная лодка, то снимать двигатель на летний период нет необходимости.

В основном аэросани делают любители рыбалки в сельской местности, живущие рядом с большими водными просторами. Использовать их рациональнее всего в весеннее время по чистому льду, когда покрытие снега на нём минимально. Здесь весьма веские доводы в пользу того, чтобы отказаться от классической лыжной конструкции, а на днище использовать классическое для глиссеров трёхрёберное.

Рёбра жёсткости при этом делают усиленными, чтобы они могли выполнять функцию коньков. Когда на льду будет вода, это облегчит движение. Аэросани при этом будут выходить на почти полноценный режим глиссирования, снижая сопротивление среды. Летом такой корпус будет полноценной лодкой, у которой высокие мореходные качества — преодоление мелких подтопленных кос и порогов на реке не будет для неё такой проблемой, как для обычной моторной лодки.

Однако использовать «Казанку» или старенький «Прогресс» для таких вещей нежелательно. Дело в том, что их днище обладает недостаточной прочностью. Да и амортизация при этом будет страдать. А от жёстких ударов днище ещё более будет разваливаться. Конструкция большинства современных аэросаней и аэролодок для рыбалки предполагает наличие жёсткого днища, которое имеет надувную палубу с поликом. Тем самым происходит гашение ударов при движении. Другие конструкции следует признать не слишком пригодными.

Техника безопасности

В первую очередь надо уделить внимание нормальной защите винта от нежелательного попадания в него инородных предметов. То есть человек или животное, стоящие рядом с машиной, не должны пострадать от вращающегося винта. Для этого он устанавливается в специальный защитный сетчатый короб

Для этого он устанавливается в специальный защитный сетчатый короб.

Во время сборки аэросаней требуется четко соблюдать размеры и требования чертежей, если они взяты из официального источника

Если же производство осуществляется самостоятельно из подручных материалов и собственного представления, то обратить внимание следует на правильный уровень затяжки болтов и гаек. Они должны достаточно сильно сдерживать детали между собой, но при этом не перетягивать, чтобы при эксплуатации они не треснули и не развалились на ходу. Лыжа должна иметь приподнятый нос, чтобы не зарываться в снег

Двигатель должен быть исправен, иметь достаточное количество горючего и масла. Пропеллер необходимо постоянно проверять на дефекты

Лыжа должна иметь приподнятый нос, чтобы не зарываться в снег. Двигатель должен быть исправен, иметь достаточное количество горючего и масла. Пропеллер необходимо постоянно проверять на дефекты.

Аэросани в десятки раз облегчают жизнь рыбаку, который хочет сделать отличный улов на большом водоеме зимой. Правильно спланированные и изготовленные аэросани не только будут радовать хозяина практичностью, но и помогут по хозяйству. Поэтому для человека, часто сталкивающегося с зимними вылазками в нетронутую природу, аэросани превратятся в лучшего помощника.

Моторная часть

Самодельные аэросани управляют поворотом передней лыжи. От рулевой колонки идет тросовая передача. Для управления мотором конструкцию предстоит снабдить рычагами газа, кроме того, будет нужно опережение зажигания. Проводку можно позаимствовать у мотоцикла. Мотором будет выступать тракторный пускач ПД-10. На пускаче нужно установить цилиндр воздушного охлаждения, который можно взять от мотоцикла ИЖ-56. Что касается топливного бака, его следует расположить под мотором. Топливная подача будет осуществляться самотеком.

Перспективные разработки

Авиаконструкторы стараются избавиться от недостатков винтовых самолетов. Среди наиболее перспективных разработок выделяют:

  • турбовентиляторный двигатель;
  • саблевидные лопасти;
  • разработка сверхзвуковых воздушных изделий.

Разработка турбовентиляторного двигателя — реализованный проект, который позволил получить высококачественные двигатели. Многие турбовентиляторные двигатели сейчас используются на пассажирских авиалайнерах. Эти двигатели отличает повышенная экономичность, что является существенным фактором в пассажироперевозках.

Для решения проблемы эффекта запирания крутящий момент двигателя разделяется между двумя соосными винтовыми изделиями. Таким образом достигается более высокая скорость при полете. Наиболее успешным самолетом, который использует данный метод, считается Ту-95. Стоит отметить, что для решения проблемы реактивных моментов на вертолете также используются соосные лопасти несущих винтов.

Создание усовершенствованных винтомоторных установок ведется до сих пор, однако составить конкуренцию турбовентиляторным или реактивным вариантам они не могут. Несмотря на это, винтовые судна обладают некоторыми особенностями, которые позволяют использовать их для решения узкоспециализированных задач.

Управление аэросанями и комфорт

Чтобы ездить с комфортом, необходимо сделать удобное и мягкое сидение. Для этого в среднюю часть треугольника рамы приваривают две параллельные трубки. На них вертикально устанавливают небольшие дугообразные стойки, а сверху крепят сиденье с пружинами. Нередко на стойки лыж надевают дополнительные пружины под раму. Это заметно смягчает ход и резко повышает комфорт при езде на санях с мотором.

Не секрет, что на просторах водоёмов зимой всегда гуляет ветер. А пропеллер во время работы ещё сильнее увеличивает поток воздуха. Из-за этого зимой при передвижениях на аэросанях рыболовам становится очень холодно. Поэтому впереди на раме они всегда делают защитный козырёк со стеклом наверху. И тогда поездки на санях станут более комфортные. Когда все детали и агрегаты будут построены, то останется лишь прикрепить бак для горючего. Аэросани готовы, и теперь на рыбалке всегда будет сопутствовать только удача.

Когда стоит использовать аэросани

Безусловно, что для использования аэросаней в экстремальных условиях для обеспечения жизнедеятельности посёлка или отдельного человека не требуется никакое разрешение. Для того, чтобы ездить на них по льду, где можно встретить инспектора рыбоохраны, для движения даже по грунтовым снежным дорогам потребуется их регистрация в органах Технадзора.

Это достаточно сложная и длительная процедура. Потребуется получить сертификат безопасности, проверочные расчёты конструкции. Стоимость самой процедуры сводит на нет процесс изготовления аэросаней самостоятельно в целях экономии средств. Без постановки на учёт обойтись не получится, так как объём двигателя для них обычно от 150 кубиков. Меньший ставить нельзя, он просто не потянет пропеллер. Для управления аэросанями потребуется получение специальных водительских прав.

Поэтому в большинстве случаев аэросани — не самый лучший выбор для вездехода, прежде всего, из-за бюрократических причин. Вторая причина — это повышенный расход топлива, особенно по глубокому снегу а в оттепель по мягкому. По сравнению со снегоходом с гусеничной компоновкой аэросани потребляют на те же нужды топлива в 1.5-2 раза больше. Третья — невозможность проходить через лес.

Поэтому аэросани, хотя и являются достаточно простым и надёжным видом транспорта, не всегда хороший выбор для тех, кто захотел иметь собственный вездеход-снегоход, тем более для рыбака которому интереснее будет сосредоточиться на рыбалке.

Устройство аэросаней

Любые аэросани состоят из трех основных компонентов:

  1. корпуса;
  2. двигателя;
  3. воздушного винта.

Технически их конструкция предельно простая, что позволяет при некоторых знаниях, навыках и, желательно, опыте сделать аэросани своими руками. Конструкция может быть оснащена 3-4 лыжами, или же опираться всей своей нижней поверхностью, что обычно используется на амфибиях. Воздушные винты для аэросаней в большинстве случаев используются толкающие двух-, трех- или четырехлопасные. Управляется транспортное средство с помощью поворотных лыж или воздушных рулей, а тормоз может быть реализован посредством реверса воздушного винта или конструкции, упирающейся в снег.

Аэросани Lotus

Аэросани часто оснащаются закрытой кабиной с отоплением, т.к. передвигаться приходится при низких температурах и сильном ветре, который создается воздушным винтом. Мощность двигателя может составлять от 5 до 300 и более л.с. Кузов делается с максимально низким коэффициентом лобового сопротивления, что улучшает эффективность и снижает расход топлива. При малой массе и хорошей аэродинамике скорость аэросаней даже с 15-20-сильным двигателем может составлять более 100 км/ч. Расход топлива при этом может быть даже ниже, чем у снегохода. Многое зависит от воздушного винта, низкая эффективность которого не позволит реализовать всю мощность двигателя.

Достоинства и недостатки аэросаней по сравнению со снегоходами

Начнем с достоинств:

  • простота конструкции;
  • высокая надежность;
  • высокая скорость;
  • возможность самостоятельного изготовления.

Аэросани, вероятно, обладают и множеством других достоинств. Но их широкое распространение сдерживает ряд недостатков, основными из которых являются:

  • низкая эффективность воздушного винта по сравнению с гусеницей;
  • высокий расход топлива при равной мощности (в большинстве случаев);
  • сложность преодоления крутых подъемов и, при малой мощности, страгивания с места;
  • сильный шум и воздушный поток, создаваемый винтом;
  • маневренность и, иногда, проходимость ниже, чем у снегоходов;
  • опасность, создаваемая воздушным винтом.

Может быть, можно привести еще несколько недостатков, сдерживающих массовое распространение аэросаней. Однако это не смущает многочисленных любителей активного отдыха изготовить самодельные аэросани, которые часто получаются весьма успешными.

Ходовые качества

Первый параметр, который следует учитывать — это походная масса саней, G. Состоит она из веса самих саней, груза и пассажиров, топлива в заполненных до отказа баков. Этот параметр определяется ориентировочно, желательно выбирать на начальных этапах его с небольшим запасом. При предварительных расчётах следует отталкиваться от того, чтобы вес саней был не более, чем 14 килограмм на одну лошадиную силу двигателя, затем его можно определить точнее.

Если хочется выполнить аэросани определённой грузоподъёмности, то можно примерно взять серийные образцы и посмотреть их походную массу. Опять же, лучше брать её с запасом, особенно на начальном этапе проектирования. Всегда проще сделать пересчёт для меньших нагрузок, чем для больших.

Ваш любимый трофей

щука
24.25%

окунь
10.31%

судак
11.66%

карп
16.77%

хариус
2.74%

сом
5.21%

плотва
5.87%

лещ
17.1%

налим
3.1%

жерех
2.99%

Проголосовало: 10968

Тяговооружённость

Второй параметр — это тяговооружённость, динамический коэффициент D. Определяется отношением тяговой способности к походной массе, D=T/G. Данный коэффициент не должен быть меньше 0.25, желательно принимать его в районе 0.3. Тяговооружённость будет показывать, насколько аэросани способны быстро двигаться, разгоняться, преодолевать подъёмы и другие препятствия. Тяговая способность и походная масса берутся в килограммах.

В предыдущей формуле использовался параметр тяговой способности T. Он определяется исходя из мощности двигателя и параметров воздушного винта по нескольким формулам. Самая простая — если известна удельная тяговая мощность воздушного винта в килограммах на лошадиную силу, T=0.8Np. Здесь N — мощность двигателя, p — удельная тяговая мощность в килограммах на лошадиную силу.

Можно определить тяговую способность по другой формуле, которая подойдёт для большинства стандартных винтов двух-трёхлопастного типа, T=(33.25·0.7·N·d)²/3. Здесь N – номинальная мощность, d – диаметр винта в метрах, 0.7 — коэффициент, который зависит от характеристик винта. Для обычных винтов он 0.7, для прочих он может отличаться.

Другие характеристики

Другие характеристики, такие, как запас хода, скорость, преодолеваемый подъём и спуск будут сильно зависеть от выбранного двигателя, ёмкости баков и динамического коэффициента

Стоит обратить внимание на площадь лыж, чтобы удельное давление их на снег было не более 0.1-0.2 кг/кв.см, а если они предназначены для движения по льду — выполнить аэросани-амфибию, на случай трещин льда. Такая машина очень полезна и на летней рыбалке при передвижениям среди зарослей кувшинок, иначе гребной винт будет наматывать их на себя и ломаться. Подобные аэросани использует МЧС для спасения людей со льда весной

Подобные аэросани использует МЧС для спасения людей со льда весной.

Стоит помнить, что изготовление больших аэросаней на несколько человек возможно только в том случае, когда используется мощный двигатель. Само по себе его использование многократно увеличивает стоимость конструкции, а потребление топливо в таких аэросанях будет очень большим. Это ставит крест на самодельной конструкции в плане экономии средств. К примеру, потребление бензина серийными аэросанями на 5-6 человек составляет более 20 литров в час, а передвигаются они со скоростью до 100 км/ч по ледяной поверхности, по снегу — до 60-70.

Показатели мобильности таких аэросаней будут сравнимы с проходимостью снегохода такой же грузоподъёмности. Однако у них будет меньше преодолеваемый подъём, хуже управляемость, невозможность идти на малой скорости среди деревьев и маневренность будет уступать снегоходу. Если планируется передвижение по зимнему лесу, то лучше всего использовать именно снегоход.

Маломощные аэросани вполне могут быть изготовлены своими силами. Многие самодельщики делают аэросани с двигателем лифан, бензопилы, которые предназначены для одного и успешно работают.
