Есть и ещё одна неприятная штука:

Провал в карбюраторе ВАЗ 2109

Что это и как с ним бороться? Если провалы появляются при наборе скорости, то это может быть вызвано, например, проблемами с ускорительным насосом. Проверьте, нет ли подсоса воздуха под карбюратором вашей машины.

  • Проверьте воздушный фильтр – его засорение может стать причиной множества неисправностей в карбюраторе. И когда проводится , это нужно проверять.
  • Когда вы убедились, что всё указанное в порядке, бензонасос и бензопровод работают исправно, можно продолжить диагностику.
  • Следующий в списке возможных претендентов – ускорительный насос. Его тоже следует проверить.
  • Может не полностью открываться заслонка карбюратора, когда выключен подсос.

Вазовские карбюраторы – механизм тонкий. Иногда люди просто не выдерживают и покупают новый, так и не разобравшись в причинах неисправности, которая привела к «провалам».

А вообще, на самом деле, провал при нажатии на педаль газа ВАЗ 2109 карбюратор — один из очень распространённых на «Девятках» симптомов.

Для удобства предлагаем вам ознакомиться с видео, где специалист демонстрирует, как решить проблему стартового провала:

Ещё одно видео, которое записал Наиль Порошин, про провалы при нажатии на педаль газа:

Проверьте уровень топлива. Это тоже может быть одной из причин:

  • При помощи бензонасоса накачиваете бензин. Снимаете с карбюратора крышку. Измеряете уровень. Он не должен превышать 26 мм.
  • Проверяем зазор между поплавками и прокладкой при перевёрнутой крышке, составляет 1 мм.
  • После этого проверяется насколько соблюдена герметичность игольчатого клапана.

Если всё это не даёт результата и вы не можете определить причину – советуем отвезти машину в автосервис.

Также на эту тему вы можете почитать:

Nissan Teana второго поколения с надежными моторами

Infiniti FX первого поколения на вторичном рынке: как не наткнуться на автохлам?

Снять панель приборов ВАЗ 2114 для ремонта

Тюнинг ВАЗ 2112 просто и стильно

Привод сцепления: типы и причины неисправности

Alex S Январь 9th, 2014

Опубликовано в: Полезные советы и устройство авто

Метки: Советы автомобилистам

Что делать, если двигатель стреляет в карбюратор и глушитель

Появление хлопков в глушителе и карбюраторе обычно сопровождается целым списком других симптомов:

  • двигатель «стреляет» и не заводится;
  • работа на ХХ крайне неустойчива;
  • двигатель теряет мощность и не «тянет»;
  • мотор склонен к перегреву;
  • заметно возрастает расход топлива;

Реакции агрегата на нажатие педали газа в таком случае не отличаются четкостью, появляются задержки, провалы, машина может дергаться под нагрузкой и на переходных режимах. На языке простых автолюбителей, двигатель начинает «чихать». Если при запуске двигателя стреляет в карбюратор, а также присутствуют описанные выше дополнительные признаки, тогда следует проверять определенные элементы и настройки.

Диагностика системы зажигания и настроек УОЗ

Начинать проверку следует с высоковольтных проводов системы зажигания. Нарушение порядка их подключения приведет к тому, что момент искрообразования на свече зажигания будет происходить не в конце такта сжатия, также нарушится сам порядок подачи искры по цилиндрам во время работы двигателя. В таком случае мотор может завестись, но во время работы будут присутствовать прострелы в карбюратор, которые будут повторяться с определенной периодичностью. Для решения проблемы следует подключать провода к свечам зажигания с учетом того, что на крышке трамблера есть специальные отметки. Указанные метки помогут осуществить коммутацию в правильном порядке.

В том случае, если двигатель стреляет в карбюратор, причина может заключаться в раннем зажигании. Это означает, что искра появляется слишком рано. Другими словами, смесь воспламеняется не в конце такта сжатия, а в момент, как поршень начинает приближаться к ВМТ, завершая такт.

В этом случае смесь топлива и воздуха в цилиндре сгорает несвоевременно, в результате чего процесс горения нарушен. Результатом раннего сгорания становится «прострел» в виде хлопка в карбюратор. При позднем зажигании хлопки могут идти в глушитель, так как горение еще продолжается в момент начала повторного открытия впускного клапана на следующем такте. Более того, догорание остатков смеси распространяется и на новую порцию топливного заряда, которая засасывается в двигатель из карбюратора во впускной коллектор во время впуска. В подобных условиях нарушенного процесса сгорания двигатель перегревается. Часто позднее или раннее зажигание можно определить по состоянию свечей. Если свечи белые, с нагаром и т.д., тогда УОЗ нужно проверять и выставлять путем корректировки угла опережения зажигания. Такая настройка производится при помощи поворота трамблера в соответствии со шкалой.

Еще одной причиной того, что стреляет в карбюраторе, может оказаться неисправный трамблер (поломка распределителя зажигания). Данное устройство может иметь ряд неполадок в виде пробоя крышки трамблера, вышедшего из строя бегунка или высоковольтных проводов в месте их крепления.

Также следует проверить датчик Холла и уделить внимание подшипнику распределителя зажигания. Проблемы с креплением подшипника или другие нюансы могут указывать на необходимость замены трамблера

Добавим, что во время диагностики оптимально установить изначально исправное устройство на автомобиль, что позволит быстрее и точнее локализовать неисправности распределителя зажигания. Аналогичные действия следует произвести и с коммутатором системы зажигания. В случае его поломки искрообразование нарушается, сама искра не подается в точно заданный момент.

Очень распространенная проблема среди владельцев карбюраторных автомобилей – хлопки в карбюратор. Данная неисправность часто проявляется в момент запуска двигателя, а также в процессе работы мотора. Главными причинами того, почему стреляет в карбюратор, считаются слишком обедненная топливная смесь или же сбои в работе механизма ГРМ. Но есть и другие причины. Данная проблема заставляет водителей существенно беспокоиться, поэтому давайте разберемся в ней более подробно.

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Причины по которым стреляет глушитель

Такая неприятность может может случиться с любым мотором — инжекторным и карбюраторным, и не зависит от типа топлива.

Выстрелы в выхлопной системе могут быть следствием сбоев в регулировке двигателя или неправильной его настройкой. Одной из причин так же можно назвать несовпадение фаз механизма ГРМ.

Все это предполагает необходимость проверки трех систем — зажигания, ГРМ и подачи топлива.

Если вовремя не выявить, в чем заключается проблема и не устранить ее, то очень высок риск повреждения двигателя автомобиля. Кроме того, может нарушиться целостность клапанов, сбиться система выхлопа, а это, в свою очередь, может привести даже к возгоранию авто.

Но выстрелы и “чихание” в выхлопной системе имеют и положительный момент — возможность заблаговременно выявить неисправность и принять меры.

Первое, с чего необходимо начать — проверить состояние и правильность настройки карбюратора, а также воздушного фильтра. Практика показывает, что слишком богатая топливная смесь сгорает не полностью, а ее остатки оказываются в коллекторе выпуска, а после — в глушителе.

При повышении температуры готовая смесь загорается с появлением характерного хлопка.

В этом случае рекомендуется:

  • Заменить воздушный фильтр или хотя бы внутренний элемент, обеспечивающий фильтрацию.
  • Проверить регулировку подачи горючего в карбюраторе.

При появлении сбоев в работе двигателя и первых выстрелов в глушителе желательно провести испытания авто при различных нагрузках.

Так, появление хлопков при любых оборотах (высоких, средних и низких) может свидетельствовать о сбоях в регулировке теплового зазора клапанов ГБЦ.

Лечение — разборка и настройка двигателя. После выполнения проверки можно делать выводы о причинах проблемы.

Кулачки и толкатели распредвала в месте касания к стержню клапана должны иметь небольшой зазор. После нагрева металлические детали увеличиваются в размерах, а зазор уменьшается.

Если регулировка сделана правильно, то клапана полностью закрывают просвет, если нет – то остается щель, через которую происходит выход смеси в коллектор выпуска.

Итог — воспламенение несгоревшего в двигателе горючего. Для «лечения» хлопков требуется подрегулировать зазор клапанов ГБЦ.

Не заводится машина

Еще одна проблема, с которой сталкиваются автовладельцы — выстрелы в глушителе в момент пуска.

Ситуация выглядит следующим образом. Водитель пытается завести машину, заводки не происходит, но появляются негромкие выстрелы в системы выхлопа.

Если ничего не предпринимать, следующая попытка может оказаться фатальной для глушителя — высок риск его повреждения из-за взрыва.

В такой ситуации стоит:

  • Осмотреть и заменить свечи в случае загрязнения электродов.
  • Оценить состояние ремня ГРМ и при необходимости подтянуть его или поменять.
  • Проверить датчик положения коленвала и поменять его (в случае выхода из строя).
  • Измерить давление в топливной магистрали. Если оно ниже трех, требуется замена насоса.
  • Проверить компрессию в моторе. Одна из причин того, что стреляет в глушителе — залегание колец. Одним из вариантов является слив масла и наполнение цилиндров керосином. После этого необходимо скрутить свечи и покрутить стартером. Машина должна отстояться, далее сливается керосин и заливается масло. Теперь можно снова пробовать завести мотор.
  • Отключить датчик ДТОЖ и пустить двигатель с отключенным устройством. Такое действие позволяет более точно определить причину.

Впускные клапаны

Если клапан деформирован или на нем имеются сквозные прогары, то камера сгорания не может нормально герметично отделяться от карбюратора. Если тарелка неплотно прижимается к седлу, то газы будут прорываться в коллектор. Иногда воспламеняется свежая смесь, что сопровождается хлопками в карбюраторе при нажатии на газ. При этом из карбюратора может даже вырываться пламя.

Чтобы правильно диагностировать неисправность, специалисты рекомендуют проверять компрессию двигателя. Если в ходе проверок будет обнаружен цилиндр, по которому есть подозрения на отсутствие герметичности, то в него заливают немного масла. Это исключит интенсивный износ деталей цилиндропоршневой группы и залегание колец. Камеры сгорания с прогоревшими или согнутыми клапанами будут показывать одну и ту же компрессию без разницы, заливали масло или нет.

Для ремонта и устранения подобной неприятности нужно снимать ГБЦ и менять клапан со всеми сопутствующими мероприятиями. Если клапан деформирован, тогда стоит также проверить фазы ГРМ. Если клапан прогорел, а пробег у двигателя небольшой, тогда стоит искать причины прогара.

Если двигатель оснащен гидрокомпенсаторами, совсем не лишней будет проверка и того, как они работают. Если гидрокомпенсатор залип, то это приведет к тем же последствиям, что и прогоревший клапан. При этом хлопки могут быть не постоянно, а при определенных условиях. Часто владельцы жалуются на прострелы при запуске.

Регулировка карбюратора ЗИЛ-130

Систему холостого хода карбюратора ЗИЛ-130 регулируют при полностью прогретом дви­гателе и совершенно исправной системе зажигания упорным винтом 2 (рис. 26), ограничивающим закрытие дроссельных заслонок, и двумя винтами 1, изменяющими состав смеси

Особое внимание должно быть обращено на исправность свечей и правильность зазора между их элект­родами. Следует учитывать, что карбюратор двухкамерный, и состав смеси в одной камере регулируют соответствующим винтом независимо от состава смеси в другой камере

При завертывании винтов смесь обед­няется, а при отвертывании — обогащается.

Рис. 26. Регулировка системы холостого хода карбюратора ЗИЛ-130:1 — винты регулировки; 2 — упорный винт.

Начиная регулирование карбюратора ЗИЛ-130 надо завернуть винты до отказа, но не слишком туго, а затем отвернуть каждый на три оборота. После этого следует пустить двигатель и установить упорным винтом такое наимень­шее открытие дроссельной заслонки, при котором двигатель работает вполне устойчиво. Затем нужно обеднить смесь с помощью одного из винтов 41 (см. рис. 25), завертывая этот винт при каждой пробе на V4 оборота до тех пор, пока двигатель не начнет работать с явными перебоями. Затем следует обогатить смесь, вывернув винт 41 на 1/2 оборота. После окончания регулирования состава смеси в одной камере надо произвести регулирование во второй камере. Отрегулировав состав смеси, следует попытаться уменьшить час­тоту вращения холостого хода, отвертывая постепенно упорный винт дроссельной заслонки, после чего надо снова попытаться обеднить смесь с помощью винтов, как указано выше. Обычно после двух-трех попыток удается найти правильное положение для всех трех регулиро­вочных винтов. Не следует устанавливать очень малую частоту вращения коленча­того вала двигателя на холостом ходу. Для проверки регулировки хо­лостого хода надо нажать на педаль привода дроссельной заслонки и сразу резко отпустить ее. Если двигатель перестанет работать, то час­тоту вращения коленчатого вала двигателя на холостом ходу необхо­димо увеличить.

Источник

Регулировочные винты К 88А

Разработчики моделей ЗиЛ-130 и ЗиЛ-131 позаботились о том, чтобы настройка карбюратора К 88А не представляла для водителя особой сложности. Для успешной работы, достаточно обладать минимальными техническими знаниями и слесарными навыками. Тем не менее, чтобы правильно и уверенно отрегулировать зиловский карбюратор, надо сначала разобраться в его конструкции. Он собой представляет двухкамерный смеситель, с двойным распылением бензина и падающим потоком смеси. Камеры изготовлены в одном блоке. На всех режимах они работают синхронно.

Несмотря на то, что К 88А – устройство довольно непростое, глубокие знания его конструкции требуются больше слесарям, для ремонта узла. Для регулировки же достаточно знать расположение деталей, с помощью которых настраивается данный аппарат. К ним относятся винты регулировки качества смеси холостого хода и количества оборотов, стопорный винт дросселя и держатель жиклера.

Что делать, если двигатель стреляет в карбюратор и глушитель

Появление хлопков в глушителе и карбюраторе обычно сопровождается целым списком других симптомов:

  • двигатель «стреляет» и не заводится;
  • работа на ХХ крайне неустойчива;
  • двигатель теряет мощность и не «тянет»;
  • мотор склонен к перегреву;
  • заметно возрастает расход топлива;

Реакции агрегата на нажатие педали газа в таком случае не отличаются четкостью, появляются задержки, провалы, машина может дергаться под нагрузкой и на переходных режимах. На языке простых автолюбителей, двигатель начинает «чихать». Если при запуске двигателя стреляет в карбюратор, а также присутствуют описанные выше дополнительные признаки, тогда следует проверять определенные элементы и настройки.

Диагностика системы зажигания и настроек УОЗ

Начинать проверку следует с высоковольтных проводов системы зажигания. Нарушение порядка их подключения приведет к тому, что момент искрообразования на свече зажигания будет происходить не в конце такта сжатия, также нарушится сам порядок подачи искры по цилиндрам во время работы двигателя. В таком случае мотор может завестись, но во время работы будут присутствовать прострелы в карбюратор, которые будут повторяться с определенной периодичностью. Для решения проблемы следует подключать провода к свечам зажигания с учетом того, что на крышке трамблера есть специальные отметки. Указанные метки помогут осуществить коммутацию в правильном порядке.

В том случае, если двигатель стреляет в карбюратор, причина может заключаться в раннем зажигании. Это означает, что искра появляется слишком рано. Другими словами, смесь воспламеняется не в конце такта сжатия, а в момент, как поршень начинает приближаться к ВМТ, завершая такт.

В этом случае смесь топлива и воздуха в цилиндре сгорает несвоевременно, в результате чего процесс горения нарушен. Результатом раннего сгорания становится «прострел» в виде хлопка в карбюратор. При позднем зажигании хлопки могут идти в глушитель, так как горение еще продолжается в момент начала повторного открытия впускного клапана на следующем такте. Более того, догорание остатков смеси распространяется и на новую порцию топливного заряда, которая засасывается в двигатель из карбюратора во впускной коллектор во время впуска. В подобных условиях нарушенного процесса сгорания двигатель перегревается. Часто позднее или раннее зажигание можно определить по состоянию свечей. Если свечи белые, с нагаром и т.д., тогда УОЗ нужно проверять и выставлять путем корректировки угла опережения зажигания. Такая настройка производится при помощи поворота трамблера в соответствии со шкалой.

Также следует проверить датчик Холла и уделить внимание подшипнику распределителя зажигания. Проблемы с креплением подшипника или другие нюансы могут указывать на необходимость замены трамблера

Добавим, что во время диагностики оптимально установить изначально исправное устройство на автомобиль, что позволит быстрее и точнее локализовать неисправности распределителя зажигания. Аналогичные действия следует произвести и с коммутатором системы зажигания. В случае его поломки искрообразование нарушается, сама искра не подается в точно заданный момент.

Обеднение смеси: карбюратор и топливная система

Работа карбюраторного двигателя на «бедной» топливно-воздушной смеси нередко приводит к образованию хлопков и прострелов в карбюратор. Возникает подобное явление по причине того, что обедненная смесь горит слишком медленно. Проблема напоминает сбой в зажигании, то есть бедная смесь горит после того, как начался новый такт впуска. Получается, после выпуска на такте впуска происходит открытие впускного клапана, а в камере сгорания еще догорает обедненная топливная смесь. Поступающая порция смеси также загорается. В результате создается хлопок во впуске, который доходит и до смесительной камеры самого карбюратора. Также следует помнить, что обедненная рабочая смесь является одной из главных причин перегрева двигателя.

Как правильно отрегулировать карбюратор на бензопиле?

Прежде, чем настроить карбюратор на бензопиле, нужно тщательно подготовиться к процедуре. В первую очередь необходимо найти в руководстве по эксплуатации описания углов поворота регулировочных винтов. Если произвольно поворачивать болты, не придерживаясь указаний производителя, то это может привести к серьезной поломке ДВС инструмента.

Сам мотор должен быть в полностью исправном состоянии. Перед настройкой также нужно тщательно очистить воздушный фильтр. В противном случае он не сможет пропускать воздух в требуемом для обогащения топливной смеси объеме, что приведет к неправильной настройке карбюратора.

Регулировка узла должна выполняться на ровной поверхности. Сама пила должна быть установлена таким образом, чтобы ее пильная гарнитура располагалась вдали от ног и лица оператора. Непосредственно перед настройкой потребуется снять верхнюю часть защитного пластикового корпуса инструмента, а также извлечь поролон и часть штатного воздушного фильтра. Для выполнения настройки узла потребуется тонкая фигурная отвертка.

Регулировать карбюратор бензопилы нужно в 2 этапа. Первый из них – базовый. Во время его выполнения на выключенной бензопиле с холодным двигателем нужно поочередно вкрутить болты H и L по направлению стрелки часов до упора. После этого каждый из винтов потребуется выкрутить их на 1,5 оборота в обратном направлении.

Окончательная настройка карбюратора выполняется в следующем порядке:

  1. Вначале необходимо завести бензопилу и дать ей время для полного прогрева двигателя. При этом рычаг газа должен оставаться в положении средних оборотов;
  2. Далее винт, отвечающий за холостые обороты мотора, потребуется медленно поворачивать по ходу стрелки часов. Делать это нужно до тех пор, пока ДВС пилы не станет работать стабильно;
  3. Если во время стабильной работы мотора цепь движется по шине, значит, этот же болт нужно немного вывернуть по направлению против стрелки часов;
  4. Затем к мотору потребуется подключить ручной тахометр. С его помощью нужно найти высокие и низкие работы ДВС. Для этого регулировочные болты H и L нужно поочередно поворачивать в разные стороны до тех пор, пока на приборе не будут те показатели, что указаны в инструкции по эксплуатации.

В конце используемую бензопилу потребуется заглушить и снова завести. Она должна стабильно работать на холостых оборотах, а ее цепь в этом режиме не должна вращаться по шине. При нажатии на курок газа пила должна быстро набирать обороты, а при его отпускании – сбрасывать их.

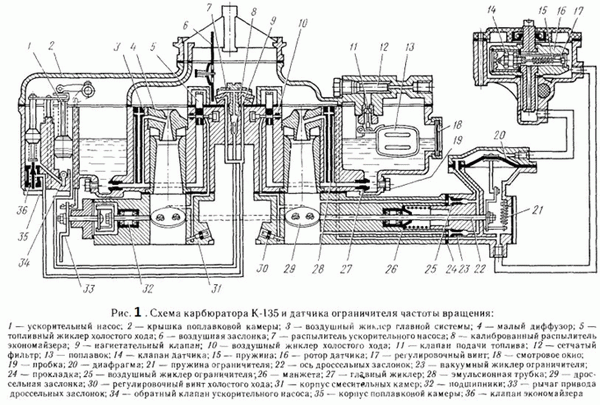

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители. У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Воздушный жиклер, в свою очередь, исполняет роль эмульсирования бензина.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

О карбюраторе К-135 (Обзор О возможном вреде ацетона)

Видео может быть особенно интересно всем владельцам Автомобилей с карбюратором К-135. А для остальных, как.

ГАЗ-66. Регулировка ХОЛОСТОГО ХОДА. V-образный двигатель.

Наиль Порошин расскажет и еще раз покажет, что процесс поиска горочки на ХХ применим для любых карбюраторо.

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

Схема устройства карбюратора К126 с названием всех элементов

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя газ 53 клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.

Нарушение фаз газораспределения

Это одна из причин, почему стреляет в карбюратор. Рассмотрим ее более подробно. Итак, если мотор запускается с характерными хлопками-выстрелами в карбюратор, то можно подозревать, что сбиты фазы газораспределения. Ремень на шкиве ГРМ перескочил на один или несколько зубьев. Если фазы сдвинулись на несколько зубьев, то мотор может работать. Если же они сдвинулись более существенно, то можно погнуть клапаны.

Почему «Урал» стреляет в карбюратор? Среди причин, по которым может перескочить ремень, можно выделить следующие. При ремонте двигателя неверно были выставлены шкивы, ремень имеет слабое натяжение, автомобиль побывал в ДТП, элементы ГРМ имеют сильный износ.

Диагностировать, почему стреляет в карбюратор УАЗа и является ли причиной этому ГРМ, можно при помощи проверки установочных меток на шкиве коленчатого вала и корпусе блока цилиндров. Если фазы сдвинулись, то устранение этой неисправности зависит от того, насколько они сдвинулись. Иногда достаточно лишь незначительной корректировки работы ГРМ.

Если фазы сдвинулись, не стоит делать попыток запуска двигателя. Не следует нажимать педаль акселератора. Можно пытаться запустить силовой агрегат, когда установочные метки выставлены правильно, а причина, которая спровоцировала перескакивание, устранена.

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Влияние теплового зазора на хлопки в двигателе

При появлении сбоев в работе мотора и первых взрывов в глушителе автовладельцы проводят испытания авто при различных нагрузках.

Так, появление хлопков при любых оборотах (высоких, средних и низких) может свидетельствовать о сбоях в регулировке теплового зазора клапанов ГБЦ.

Решение — разборка мотора и применение инструмента для настройки. После выполнения проверки можно делать выводы о причинах проблемы.

Кулачки и толкатели распредвала в месте касания к стержню клапана должны иметь небольшой зазор.

После нагрева металлические детали увеличиваются в размерах, а зазор уменьшается.

Если регулировка сделана правильно, клапана полностью закрывают просвет, а при нарушении этого параметра остается щель, через которую происходит выход смеси в коллектор выпуска.

Итог — воспламенение несгоревшего в двигателе горючего. Для «лечения» хлопков требуется подрегулировать зазор клапанов ГБЦ.

Дополнительные причины

Существует еще ряд причин, почему выхлопная труба стреляет. К ним относится:

  • Хлопки при холостых оборотах двигателя возможны по двум причинам — нарушении герметичности впускного коллектора, а также забитости системы холостого хода.
  • Некачественный бензин или бензин с низким октановым числом. Старайтесь заправляться на проверенных заправках и использовать горючее, рекомендованное производителем вашего автомобиля.
  • Перепутанные свечные провода. Если при замене или проверке свечей вы перепутали местами подсоединяемые к ним провода — это также будет вероятной причиной возникновения хлопков. При этом машина может не заводится и “стрелять” в глушитель.
  • Если на вашей машине установлен экономайзер — проверьте его работу. Часто неисправность этого узла также является причиной “выстрелов”.
  • Неисправности в работе воздушной заслонки. Проверьте этот элемент и при необходимости отрегулируйте.
  • Одна из причин, когда стреляет в глушитель при сбросе газа, заключается в том, что приемная труба глушителя (“штаны”) плохо прикручена к выпускному коллектору. Проверьте герметичность соединения, при необходимости уплотните его.
  • Еще одна вероятная причина хлопков — высокая производительность топливных форсунок (“текут”). Они подают слишком много топлива, которое не успевает полностью сгорать, что приводит к появлению “выстрелов”. Существует простой способ проверки. Необходимо на высоких оборотах двигателя (при выжатой педали газа) пробовать заводить (так называемый режим продувки). Если в это время будут возникать хлопки — значит, минимум одна форсунка протекает.
  • В инжекторных машинах позднее зажигание и, как следствие хлопки, могут быть вызваны “усталостью” датчика детонации. Он также может реагировать на посторонние шумы, возникающие в двигателе. Работу датчика необходимо проверять с помощью компьютерной диагностики.
  • Если при сбросе газа стреляет в глушитель, то одной из самых распространенных причин этого является “подгорание” выпускных клапанов. Также хлопки могут появляться при спуске с горы на включенной передаче. Проведите их ревизию и почистите.
  • Если в вашей машине используется контактная система зажигания, то необходимо сделать проверку зазора на ее контактах. Проблемы с зажиганием, как было описано выше, могут быть причиной того, что не весь бензин сгорает.
  • Негерметичность системы отвода газов. При этом как правило возникают одиночные хлопки при сбросе газа. В первую очередь проверьте прокладки в местах соединений патрубков (катализатора, резонатора, глушителя).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Настраиваем зиловский карбюратор своими рукам

Проблемы с карбюратором и способы их решения

Расширяем кругозор, господа автолюбители. Вазовские автомобили иногда радуют надёжностью, но всё-таки, будем реалистами. Отечественный карбюратор не вечен, и тоже может выйти из строя. Что часто и случается. Иногда достаточно заменить фильтры, в другом случае, нужда полная разборка карбюратора ВАЗ 2109. Когда вы разбираете карбюратор ВАЗ 2109, неисправности становятся видны невооруженным глазом. После этого, может понадобиться .

Хорошо выполненная чистка и промывка карбюратора ВАЗ 2109, сделанные вовремя, могут серьёзно продлить срок службы карбюратора на вашем автомобиле.

Правильная регулировка карбюратора ВАЗ 2109 предотвращает многие неисправности карбюратора ВАЗ 2109.

Бережное отношение к карбюратору продлит срок его службы, равно, как и продолжительность «жизни» и самого автомобиля. Не забывайте, что это зависит от многих факторов, включая качество топлива.

Есть и ещё одна неприятная штука:

Провал в карбюраторе ВАЗ 2109

Что это и как с ним бороться? Если провалы появляются при наборе скорости, то это может быть вызвано, например, проблемами с ускорительным насосом. Проверьте, нет ли подсоса воздуха под карбюратором вашей машины.

  • Проверьте воздушный фильтр – его засорение может стать причиной множества неисправностей в карбюраторе. И когда проводится , это нужно проверять.
  • Когда вы убедились, что всё указанное в порядке, бензонасос и бензопровод работают исправно, можно продолжить диагностику.
  • Следующий в списке возможных претендентов – ускорительный насос. Его тоже следует проверить.
  • Может не полностью открываться заслонка карбюратора, когда выключен подсос.

Вазовские карбюраторы – механизм тонкий. Иногда люди просто не выдерживают и покупают новый, так и не разобравшись в причинах неисправности, которая привела к «провалам».

А вообще, на самом деле, провал при нажатии на педаль газа ВАЗ 2109 карбюратор — один из очень распространённых на «Девятках» симптомов.

Для удобства предлагаем вам ознакомиться с видео, где специалист демонстрирует, как решить проблему стартового провала:

Ещё одно видео, которое записал Наиль Порошин, про провалы при нажатии на педаль газа:

Проверьте уровень топлива. Это тоже может быть одной из причин:

  • При помощи бензонасоса накачиваете бензин. Снимаете с карбюратора крышку. Измеряете уровень. Он не должен превышать 26 мм.
  • Проверяем зазор между поплавками и прокладкой при перевёрнутой крышке, составляет 1 мм.
  • После этого проверяется насколько соблюдена герметичность игольчатого клапана.

Если всё это не даёт результата и вы не можете определить причину – советуем отвезти машину в автосервис.

Также на эту тему вы можете почитать:

Nissan Teana второго поколения с надежными моторами

Infiniti FX первого поколения на вторичном рынке: как не наткнуться на автохлам?

Снять панель приборов ВАЗ 2114 для ремонта

Тюнинг ВАЗ 2112 просто и стильно

Привод сцепления: типы и причины неисправности

Alex S Январь 9th, 2014

Опубликовано в: Полезные советы и устройство авто

Метки: Советы автомобилистам

Что делать, если двигатель стреляет в карбюратор и глушитель

Появление хлопков в глушителе и карбюраторе обычно сопровождается целым списком других симптомов:

  • двигатель «стреляет» и не заводится;
  • работа на ХХ крайне неустойчива;
  • двигатель теряет мощность и не «тянет»;
  • мотор склонен к перегреву;
  • заметно возрастает расход топлива;

Реакции агрегата на нажатие педали газа в таком случае не отличаются четкостью, появляются задержки, провалы, машина может дергаться под нагрузкой и на переходных режимах. На языке простых автолюбителей, двигатель начинает «чихать». Если при запуске двигателя стреляет в карбюратор, а также присутствуют описанные выше дополнительные признаки, тогда следует проверять определенные элементы и настройки.

Диагностика системы зажигания и настроек УОЗ

Начинать проверку следует с высоковольтных проводов системы зажигания. Нарушение порядка их подключения приведет к тому, что момент искрообразования на свече зажигания будет происходить не в конце такта сжатия, также нарушится сам порядок подачи искры по цилиндрам во время работы двигателя. В таком случае мотор может завестись, но во время работы будут присутствовать прострелы в карбюратор, которые будут повторяться с определенной периодичностью. Для решения проблемы следует подключать провода к свечам зажигания с учетом того, что на крышке трамблера есть специальные отметки. Указанные метки помогут осуществить коммутацию в правильном порядке.

В том случае, если двигатель стреляет в карбюратор, причина может заключаться в раннем зажигании. Это означает, что искра появляется слишком рано. Другими словами, смесь воспламеняется не в конце такта сжатия, а в момент, как поршень начинает приближаться к ВМТ, завершая такт.

В этом случае смесь топлива и воздуха в цилиндре сгорает несвоевременно, в результате чего процесс горения нарушен. Результатом раннего сгорания становится «прострел» в виде хлопка в карбюратор. При позднем зажигании хлопки могут идти в глушитель, так как горение еще продолжается в момент начала повторного открытия впускного клапана на следующем такте. Более того, догорание остатков смеси распространяется и на новую порцию топливного заряда, которая засасывается в двигатель из карбюратора во впускной коллектор во время впуска. В подобных условиях нарушенного процесса сгорания двигатель перегревается. Часто позднее или раннее зажигание можно определить по состоянию свечей. Если свечи белые, с нагаром и т.д., тогда УОЗ нужно проверять и выставлять путем корректировки угла опережения зажигания. Такая настройка производится при помощи поворота трамблера в соответствии со шкалой.

Еще одной причиной того, что стреляет в карбюраторе, может оказаться неисправный трамблер (поломка распределителя зажигания). Данное устройство может иметь ряд неполадок в виде пробоя крышки трамблера, вышедшего из строя бегунка или высоковольтных проводов в месте их крепления.

Также следует проверить датчик Холла и уделить внимание подшипнику распределителя зажигания. Проблемы с креплением подшипника или другие нюансы могут указывать на необходимость замены трамблера

Добавим, что во время диагностики оптимально установить изначально исправное устройство на автомобиль, что позволит быстрее и точнее локализовать неисправности распределителя зажигания. Аналогичные действия следует произвести и с коммутатором системы зажигания. В случае его поломки искрообразование нарушается, сама искра не подается в точно заданный момент.

Очень распространенная проблема среди владельцев карбюраторных автомобилей – хлопки в карбюратор. Данная неисправность часто проявляется в момент запуска двигателя, а также в процессе работы мотора. Главными причинами того, почему стреляет в карбюратор, считаются слишком обедненная топливная смесь или же сбои в работе механизма ГРМ. Но есть и другие причины. Данная проблема заставляет водителей существенно беспокоиться, поэтому давайте разберемся в ней более подробно.

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Причины по которым стреляет глушитель

Такая неприятность может может случиться с любым мотором — инжекторным и карбюраторным, и не зависит от типа топлива.

Выстрелы в выхлопной системе могут быть следствием сбоев в регулировке двигателя или неправильной его настройкой. Одной из причин так же можно назвать несовпадение фаз механизма ГРМ.

Все это предполагает необходимость проверки трех систем — зажигания, ГРМ и подачи топлива.

Если вовремя не выявить, в чем заключается проблема и не устранить ее, то очень высок риск повреждения двигателя автомобиля. Кроме того, может нарушиться целостность клапанов, сбиться система выхлопа, а это, в свою очередь, может привести даже к возгоранию авто.

Но выстрелы и “чихание” в выхлопной системе имеют и положительный момент — возможность заблаговременно выявить неисправность и принять меры.

Первое, с чего необходимо начать — проверить состояние и правильность настройки карбюратора, а также воздушного фильтра. Практика показывает, что слишком богатая топливная смесь сгорает не полностью, а ее остатки оказываются в коллекторе выпуска, а после — в глушителе.

При повышении температуры готовая смесь загорается с появлением характерного хлопка.

В этом случае рекомендуется:

  • Заменить воздушный фильтр или хотя бы внутренний элемент, обеспечивающий фильтрацию.
  • Проверить регулировку подачи горючего в карбюраторе.

При появлении сбоев в работе двигателя и первых выстрелов в глушителе желательно провести испытания авто при различных нагрузках.

Так, появление хлопков при любых оборотах (высоких, средних и низких) может свидетельствовать о сбоях в регулировке теплового зазора клапанов ГБЦ.

Лечение — разборка и настройка двигателя. После выполнения проверки можно делать выводы о причинах проблемы.

Кулачки и толкатели распредвала в месте касания к стержню клапана должны иметь небольшой зазор. После нагрева металлические детали увеличиваются в размерах, а зазор уменьшается.

Если регулировка сделана правильно, то клапана полностью закрывают просвет, если нет – то остается щель, через которую происходит выход смеси в коллектор выпуска.

Итог — воспламенение несгоревшего в двигателе горючего. Для «лечения» хлопков требуется подрегулировать зазор клапанов ГБЦ.

Не заводится машина

Еще одна проблема, с которой сталкиваются автовладельцы — выстрелы в глушителе в момент пуска.

Ситуация выглядит следующим образом. Водитель пытается завести машину, заводки не происходит, но появляются негромкие выстрелы в системы выхлопа.

Если ничего не предпринимать, следующая попытка может оказаться фатальной для глушителя — высок риск его повреждения из-за взрыва.

В такой ситуации стоит:

  • Осмотреть и заменить свечи в случае загрязнения электродов.
  • Оценить состояние ремня ГРМ и при необходимости подтянуть его или поменять.
  • Проверить датчик положения коленвала и поменять его (в случае выхода из строя).
  • Измерить давление в топливной магистрали. Если оно ниже трех, требуется замена насоса.
  • Проверить компрессию в моторе. Одна из причин того, что стреляет в глушителе — залегание колец. Одним из вариантов является слив масла и наполнение цилиндров керосином. После этого необходимо скрутить свечи и покрутить стартером. Машина должна отстояться, далее сливается керосин и заливается масло. Теперь можно снова пробовать завести мотор.
  • Отключить датчик ДТОЖ и пустить двигатель с отключенным устройством. Такое действие позволяет более точно определить причину.

Впускные клапаны

Если клапан деформирован или на нем имеются сквозные прогары, то камера сгорания не может нормально герметично отделяться от карбюратора. Если тарелка неплотно прижимается к седлу, то газы будут прорываться в коллектор. Иногда воспламеняется свежая смесь, что сопровождается хлопками в карбюраторе при нажатии на газ. При этом из карбюратора может даже вырываться пламя.

Чтобы правильно диагностировать неисправность, специалисты рекомендуют проверять компрессию двигателя. Если в ходе проверок будет обнаружен цилиндр, по которому есть подозрения на отсутствие герметичности, то в него заливают немного масла. Это исключит интенсивный износ деталей цилиндропоршневой группы и залегание колец. Камеры сгорания с прогоревшими или согнутыми клапанами будут показывать одну и ту же компрессию без разницы, заливали масло или нет.

Для ремонта и устранения подобной неприятности нужно снимать ГБЦ и менять клапан со всеми сопутствующими мероприятиями. Если клапан деформирован, тогда стоит также проверить фазы ГРМ. Если клапан прогорел, а пробег у двигателя небольшой, тогда стоит искать причины прогара.

Если двигатель оснащен гидрокомпенсаторами, совсем не лишней будет проверка и того, как они работают. Если гидрокомпенсатор залип, то это приведет к тем же последствиям, что и прогоревший клапан. При этом хлопки могут быть не постоянно, а при определенных условиях. Часто владельцы жалуются на прострелы при запуске.

Регулировка карбюратора ЗИЛ-130

Систему холостого хода карбюратора ЗИЛ-130 регулируют при полностью прогретом дви­гателе и совершенно исправной системе зажигания упорным винтом 2 (рис. 26), ограничивающим закрытие дроссельных заслонок, и двумя винтами 1, изменяющими состав смеси

Особое внимание должно быть обращено на исправность свечей и правильность зазора между их элект­родами. Следует учитывать, что карбюратор двухкамерный, и состав смеси в одной камере регулируют соответствующим винтом независимо от состава смеси в другой камере

При завертывании винтов смесь обед­няется, а при отвертывании — обогащается.

Рис. 26. Регулировка системы холостого хода карбюратора ЗИЛ-130:1 — винты регулировки; 2 — упорный винт.

Начиная регулирование карбюратора ЗИЛ-130 надо завернуть винты до отказа, но не слишком туго, а затем отвернуть каждый на три оборота. После этого следует пустить двигатель и установить упорным винтом такое наимень­шее открытие дроссельной заслонки, при котором двигатель работает вполне устойчиво. Затем нужно обеднить смесь с помощью одного из винтов 41 (см. рис. 25), завертывая этот винт при каждой пробе на V4 оборота до тех пор, пока двигатель не начнет работать с явными перебоями. Затем следует обогатить смесь, вывернув винт 41 на 1/2 оборота. После окончания регулирования состава смеси в одной камере надо произвести регулирование во второй камере. Отрегулировав состав смеси, следует попытаться уменьшить час­тоту вращения холостого хода, отвертывая постепенно упорный винт дроссельной заслонки, после чего надо снова попытаться обеднить смесь с помощью винтов, как указано выше. Обычно после двух-трех попыток удается найти правильное положение для всех трех регулиро­вочных винтов. Не следует устанавливать очень малую частоту вращения коленча­того вала двигателя на холостом ходу. Для проверки регулировки хо­лостого хода надо нажать на педаль привода дроссельной заслонки и сразу резко отпустить ее. Если двигатель перестанет работать, то час­тоту вращения коленчатого вала двигателя на холостом ходу необхо­димо увеличить.

Источник

Регулировочные винты К 88А

Разработчики моделей ЗиЛ-130 и ЗиЛ-131 позаботились о том, чтобы настройка карбюратора К 88А не представляла для водителя особой сложности. Для успешной работы, достаточно обладать минимальными техническими знаниями и слесарными навыками. Тем не менее, чтобы правильно и уверенно отрегулировать зиловский карбюратор, надо сначала разобраться в его конструкции. Он собой представляет двухкамерный смеситель, с двойным распылением бензина и падающим потоком смеси. Камеры изготовлены в одном блоке. На всех режимах они работают синхронно.

Несмотря на то, что К 88А – устройство довольно непростое, глубокие знания его конструкции требуются больше слесарям, для ремонта узла. Для регулировки же достаточно знать расположение деталей, с помощью которых настраивается данный аппарат. К ним относятся винты регулировки качества смеси холостого хода и количества оборотов, стопорный винт дросселя и держатель жиклера.

Что делать, если двигатель стреляет в карбюратор и глушитель

Появление хлопков в глушителе и карбюраторе обычно сопровождается целым списком других симптомов:

  • двигатель «стреляет» и не заводится;
  • работа на ХХ крайне неустойчива;
  • двигатель теряет мощность и не «тянет»;
  • мотор склонен к перегреву;
  • заметно возрастает расход топлива;

Реакции агрегата на нажатие педали газа в таком случае не отличаются четкостью, появляются задержки, провалы, машина может дергаться под нагрузкой и на переходных режимах. На языке простых автолюбителей, двигатель начинает «чихать». Если при запуске двигателя стреляет в карбюратор, а также присутствуют описанные выше дополнительные признаки, тогда следует проверять определенные элементы и настройки.

Диагностика системы зажигания и настроек УОЗ

Начинать проверку следует с высоковольтных проводов системы зажигания. Нарушение порядка их подключения приведет к тому, что момент искрообразования на свече зажигания будет происходить не в конце такта сжатия, также нарушится сам порядок подачи искры по цилиндрам во время работы двигателя. В таком случае мотор может завестись, но во время работы будут присутствовать прострелы в карбюратор, которые будут повторяться с определенной периодичностью. Для решения проблемы следует подключать провода к свечам зажигания с учетом того, что на крышке трамблера есть специальные отметки. Указанные метки помогут осуществить коммутацию в правильном порядке.

В том случае, если двигатель стреляет в карбюратор, причина может заключаться в раннем зажигании. Это означает, что искра появляется слишком рано. Другими словами, смесь воспламеняется не в конце такта сжатия, а в момент, как поршень начинает приближаться к ВМТ, завершая такт.

В этом случае смесь топлива и воздуха в цилиндре сгорает несвоевременно, в результате чего процесс горения нарушен. Результатом раннего сгорания становится «прострел» в виде хлопка в карбюратор. При позднем зажигании хлопки могут идти в глушитель, так как горение еще продолжается в момент начала повторного открытия впускного клапана на следующем такте. Более того, догорание остатков смеси распространяется и на новую порцию топливного заряда, которая засасывается в двигатель из карбюратора во впускной коллектор во время впуска. В подобных условиях нарушенного процесса сгорания двигатель перегревается. Часто позднее или раннее зажигание можно определить по состоянию свечей. Если свечи белые, с нагаром и т.д., тогда УОЗ нужно проверять и выставлять путем корректировки угла опережения зажигания. Такая настройка производится при помощи поворота трамблера в соответствии со шкалой.

Также следует проверить датчик Холла и уделить внимание подшипнику распределителя зажигания. Проблемы с креплением подшипника или другие нюансы могут указывать на необходимость замены трамблера

Добавим, что во время диагностики оптимально установить изначально исправное устройство на автомобиль, что позволит быстрее и точнее локализовать неисправности распределителя зажигания. Аналогичные действия следует произвести и с коммутатором системы зажигания. В случае его поломки искрообразование нарушается, сама искра не подается в точно заданный момент.

Обеднение смеси: карбюратор и топливная система

Работа карбюраторного двигателя на «бедной» топливно-воздушной смеси нередко приводит к образованию хлопков и прострелов в карбюратор. Возникает подобное явление по причине того, что обедненная смесь горит слишком медленно. Проблема напоминает сбой в зажигании, то есть бедная смесь горит после того, как начался новый такт впуска. Получается, после выпуска на такте впуска происходит открытие впускного клапана, а в камере сгорания еще догорает обедненная топливная смесь. Поступающая порция смеси также загорается. В результате создается хлопок во впуске, который доходит и до смесительной камеры самого карбюратора. Также следует помнить, что обедненная рабочая смесь является одной из главных причин перегрева двигателя.

Как правильно отрегулировать карбюратор на бензопиле?

Прежде, чем настроить карбюратор на бензопиле, нужно тщательно подготовиться к процедуре. В первую очередь необходимо найти в руководстве по эксплуатации описания углов поворота регулировочных винтов. Если произвольно поворачивать болты, не придерживаясь указаний производителя, то это может привести к серьезной поломке ДВС инструмента.

Сам мотор должен быть в полностью исправном состоянии. Перед настройкой также нужно тщательно очистить воздушный фильтр. В противном случае он не сможет пропускать воздух в требуемом для обогащения топливной смеси объеме, что приведет к неправильной настройке карбюратора.

Регулировка узла должна выполняться на ровной поверхности. Сама пила должна быть установлена таким образом, чтобы ее пильная гарнитура располагалась вдали от ног и лица оператора. Непосредственно перед настройкой потребуется снять верхнюю часть защитного пластикового корпуса инструмента, а также извлечь поролон и часть штатного воздушного фильтра. Для выполнения настройки узла потребуется тонкая фигурная отвертка.

Регулировать карбюратор бензопилы нужно в 2 этапа. Первый из них – базовый. Во время его выполнения на выключенной бензопиле с холодным двигателем нужно поочередно вкрутить болты H и L по направлению стрелки часов до упора. После этого каждый из винтов потребуется выкрутить их на 1,5 оборота в обратном направлении.

Окончательная настройка карбюратора выполняется в следующем порядке:

  1. Вначале необходимо завести бензопилу и дать ей время для полного прогрева двигателя. При этом рычаг газа должен оставаться в положении средних оборотов;
  2. Далее винт, отвечающий за холостые обороты мотора, потребуется медленно поворачивать по ходу стрелки часов. Делать это нужно до тех пор, пока ДВС пилы не станет работать стабильно;
  3. Если во время стабильной работы мотора цепь движется по шине, значит, этот же болт нужно немного вывернуть по направлению против стрелки часов;
  4. Затем к мотору потребуется подключить ручной тахометр. С его помощью нужно найти высокие и низкие работы ДВС. Для этого регулировочные болты H и L нужно поочередно поворачивать в разные стороны до тех пор, пока на приборе не будут те показатели, что указаны в инструкции по эксплуатации.

В конце используемую бензопилу потребуется заглушить и снова завести. Она должна стабильно работать на холостых оборотах, а ее цепь в этом режиме не должна вращаться по шине. При нажатии на курок газа пила должна быстро набирать обороты, а при его отпускании – сбрасывать их.

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители. У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Воздушный жиклер, в свою очередь, исполняет роль эмульсирования бензина.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

О карбюраторе К-135 (Обзор О возможном вреде ацетона)

Видео может быть особенно интересно всем владельцам Автомобилей с карбюратором К-135. А для остальных, как.

ГАЗ-66. Регулировка ХОЛОСТОГО ХОДА. V-образный двигатель.

Наиль Порошин расскажет и еще раз покажет, что процесс поиска горочки на ХХ применим для любых карбюраторо.

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

Схема устройства карбюратора К126 с названием всех элементов

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя газ 53 клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.

Нарушение фаз газораспределения

Это одна из причин, почему стреляет в карбюратор. Рассмотрим ее более подробно. Итак, если мотор запускается с характерными хлопками-выстрелами в карбюратор, то можно подозревать, что сбиты фазы газораспределения. Ремень на шкиве ГРМ перескочил на один или несколько зубьев. Если фазы сдвинулись на несколько зубьев, то мотор может работать. Если же они сдвинулись более существенно, то можно погнуть клапаны.

Почему «Урал» стреляет в карбюратор? Среди причин, по которым может перескочить ремень, можно выделить следующие. При ремонте двигателя неверно были выставлены шкивы, ремень имеет слабое натяжение, автомобиль побывал в ДТП, элементы ГРМ имеют сильный износ.

Диагностировать, почему стреляет в карбюратор УАЗа и является ли причиной этому ГРМ, можно при помощи проверки установочных меток на шкиве коленчатого вала и корпусе блока цилиндров. Если фазы сдвинулись, то устранение этой неисправности зависит от того, насколько они сдвинулись. Иногда достаточно лишь незначительной корректировки работы ГРМ.

Если фазы сдвинулись, не стоит делать попыток запуска двигателя. Не следует нажимать педаль акселератора. Можно пытаться запустить силовой агрегат, когда установочные метки выставлены правильно, а причина, которая спровоцировала перескакивание, устранена.

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Влияние теплового зазора на хлопки в двигателе

При появлении сбоев в работе мотора и первых взрывов в глушителе автовладельцы проводят испытания авто при различных нагрузках.

Так, появление хлопков при любых оборотах (высоких, средних и низких) может свидетельствовать о сбоях в регулировке теплового зазора клапанов ГБЦ.

Решение — разборка мотора и применение инструмента для настройки. После выполнения проверки можно делать выводы о причинах проблемы.

Кулачки и толкатели распредвала в месте касания к стержню клапана должны иметь небольшой зазор.

После нагрева металлические детали увеличиваются в размерах, а зазор уменьшается.

Если регулировка сделана правильно, клапана полностью закрывают просвет, а при нарушении этого параметра остается щель, через которую происходит выход смеси в коллектор выпуска.

Итог — воспламенение несгоревшего в двигателе горючего. Для «лечения» хлопков требуется подрегулировать зазор клапанов ГБЦ.

Дополнительные причины

Существует еще ряд причин, почему выхлопная труба стреляет. К ним относится:

  • Хлопки при холостых оборотах двигателя возможны по двум причинам — нарушении герметичности впускного коллектора, а также забитости системы холостого хода.
  • Некачественный бензин или бензин с низким октановым числом. Старайтесь заправляться на проверенных заправках и использовать горючее, рекомендованное производителем вашего автомобиля.
  • Перепутанные свечные провода. Если при замене или проверке свечей вы перепутали местами подсоединяемые к ним провода — это также будет вероятной причиной возникновения хлопков. При этом машина может не заводится и “стрелять” в глушитель.
  • Если на вашей машине установлен экономайзер — проверьте его работу. Часто неисправность этого узла также является причиной “выстрелов”.
  • Неисправности в работе воздушной заслонки. Проверьте этот элемент и при необходимости отрегулируйте.
  • Одна из причин, когда стреляет в глушитель при сбросе газа, заключается в том, что приемная труба глушителя (“штаны”) плохо прикручена к выпускному коллектору. Проверьте герметичность соединения, при необходимости уплотните его.
  • Еще одна вероятная причина хлопков — высокая производительность топливных форсунок (“текут”). Они подают слишком много топлива, которое не успевает полностью сгорать, что приводит к появлению “выстрелов”. Существует простой способ проверки. Необходимо на высоких оборотах двигателя (при выжатой педали газа) пробовать заводить (так называемый режим продувки). Если в это время будут возникать хлопки — значит, минимум одна форсунка протекает.
  • В инжекторных машинах позднее зажигание и, как следствие хлопки, могут быть вызваны “усталостью” датчика детонации. Он также может реагировать на посторонние шумы, возникающие в двигателе. Работу датчика необходимо проверять с помощью компьютерной диагностики.
  • Если при сбросе газа стреляет в глушитель, то одной из самых распространенных причин этого является “подгорание” выпускных клапанов. Также хлопки могут появляться при спуске с горы на включенной передаче. Проведите их ревизию и почистите.
  • Если в вашей машине используется контактная система зажигания, то необходимо сделать проверку зазора на ее контактах. Проблемы с зажиганием, как было описано выше, могут быть причиной того, что не весь бензин сгорает.
  • Негерметичность системы отвода газов. При этом как правило возникают одиночные хлопки при сбросе газа. В первую очередь проверьте прокладки в местах соединений патрубков (катализатора, резонатора, глушителя).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
