История создания маз-4370 и его технические характеристики

Устройство

МАЗ 4370 получил переднюю зависимую рессорную подвеску с гидравлическими амортизаторами (телескопический тип) со стабилизатором. В качестве передней оси использовалась балка двутаврового типа. Задняя подвеска строилась на продольных полуэллиптических рессорах. Подобная конструкция хорошо зарекомендовала себя и отличалась повышенной устойчивостью. МАЗ 4370 имел переднеприводную заднемоторную компоновку с колесной формулой 4 на 2. Для первых моделей применялись иностранные шасси, выпущенные на заводе MAN. Позднее Минский автозавод начал выпускать собственные шасси. МАЗ 4370 комплектовался низкорамным кузовом, в чем и заключалось его основное достоинство. Подобная компоновка позволяла транспортировать габаритные грузы с большой высотой без оформления дополнительных разрешений. Подвеска машины оказалась слегка жестковата из-за использования стандартных рессор, представляющих собой наборные листы металла. Главным ее преимуществом стала простота устройства. Ресурс работы рессор достигал 100-200 тысяч км. При этом жесткость заметно снижалась при уменьшении давления в шинах или после загрузки транспорта.

Автомобиль оснащался 2 типами трансмиссий:

  • 5-ступенчатой механической КП СААЗ-3206 (производитель – Россия, Саранский агрегатный завод). Для данной коробки передач характерны малые передаточные числа и большая жесткость.
  • 5-ступенчатой механической КП ZF S5-42 (сборка – Испания или Китай). Переключение скоростей выполняется без резких щелчков и более мягко.

Крутящий момент на элементы трансмиссии от мотора передавался посредством однодискового сухого фрикционного сцепления. Для заднего моста был предусмотрен межколесный дифференциал с блокировкой.

В конструкции МАЗ 4370 применили тормозную систему барабанного типа, включавшую 2 основных элемента – барабан и тормозные колодки (некоторые версии получили дисковые передние тормоза). Подобный механизм был одновременно простым и надежным. В действие тормозная система приводилась пневмогидравлической системой, воздействие осуществлялось на все колеса. В машине опять же присутствовал стояночный тормоз с приводом от энергоаккумуляторов. Для автомобиля были предусмотрены 17,5-дюймовые шины (235/75R) со специализированным протектором. Изначально модель комплектовалась шинами Continental, поскольку в странах СНГ не производили шины требуемого размера. Позднее Минский автозавод стал сотрудничать с Ярославским заводом, который стал поставлять партнеру шины Я478. Именно их устанавливали в стоковой версии.

МАЗ 4370 получил современную систему электроснабжения с напряжением 24 В. Источниками питания служили 2 аккумулятора 6-СТ-110 и генератор 3232.3771.10. Запуск мотора осуществлялся стартером СТ-230Р.

Автомобиль оснащался 2- или 3-местной кабиной оператора, которая могла комплектоваться спальным местом, позволяющим водителю отдохнуть при необходимости. Данное место было откидным и при необходимости убиралось в заднюю стенку. В кабине оператора опять же установили печку с электронной регулировкой, которая обеспечивала оптимальный температурный режим зимой. Двери имели особые поручни, позволявшие легко забираться внутрь. Саму кабину оператора тяжело было назвать современной, но в плане удобства она считалась одной из лучших.

На раму МАЗ 4370 устанавливался тент или другое оснащение. В настоящее время грузовик предлагается в следующих версиях:

  • автокран;
  • манипулятор;
  • бетоносмеситель;
  • закрытый кузов;
  • рефрижератор.

История создания

Разработка бортового грузовика началась ещё в начале девяностых после распада СССР, когда все страны, входившие в союз, начали быстро наращивать собственное производство и бороться за монополию на технологическом рынке. В 1999 году Минский автозавод представил общественности фургон МАЗ 4370 с небольшой погрузочной высотой и другими характеристиками, которые на тот момент считались революционными. Но дальше страны отечественный продукт сразу не вышел, так как из-за финансового кризиса и отсутствия материальной поддержки инвесторов было сложно модернизировать грузовик до всех мировых стандартов.


Отличительным знаком «Зубрёнка» считается уникальная заниженная рама

Если делить историю создания «Зубрёнка» на два периода, то идея создания такого грузовика появилась ещё во времена Советского Союза, когда Минский автозавод имел соответствующие финансовые вливания и широкие возможности. Став независимой страной, Беларусь столкнулась с материальными проблемами и оказалась неспособна должным образом развивать отечественный автопром.

Вторым этапом можно назвать сотрудничество с немецкой фирмой MAN, оказавшей огромную финансовую поддержку Минскому производству. Основной для создания новой версии МАЗ 4370 стал немецкий грузовик MAN L 2000, презентованный в 1994 году. Благодаря тесному сотрудничеству с западной компанией, белорусские инженеры могли получать не только финансирование, но и иметь доступ к лучшим западным технологиям, и получать опыт на ведущих автостроительных заводах.

В начале двухтысячных годов Россия и большинство близлежащих стран испытывали острую нужду в качественных грузовых автомобилях по причине увеличения количества перевозок и плохому транспортному сообщению между бывшими республиками. Прежде всего, основным прорывом МАЗ 4370 считалась широкая кабина и новое шасси, позволяющее перевозить грузы практически любой тяжести.

«Зубренок» в России

Несмотря на все новшества и высокую грузоподъёмность, Россия начала покупать белорусский грузовик только в 2003 году одновременно в двух версиях. Несмотря на большое количество конкурентов, фургон получил огромную популярность среди перевозчиков и занял лидирующую позицию на российском рынке. Как вы понимаете, обогнать интенсивно развивающееся автомобильное производство в РФ было не так просто, ведь в тот же период отечественными заводами были презентованы такие машины, как ЗИЛ «Бычок» и ГАЗ-3310.

Давайте рассмотрим два типа модификации «Зубрёнка» на 2003 год:

  1. МАЗ 437040 стандартная модель грузового фургона, имеющая возможность передвигаться в составе автопоезда.
  2. МАЗ 437041 схожий вариант с дополнительными буксирными блоками.


Прототипом МАЗ 4370 стал немецкий грузовик компании MAN

Также на территории РФ МАЗ 4370 широко использовался как эвакуатор, и даже пожарная машина. Многие перевозчики особенно хвалят ровное покрытие нижней части грузовика, просторную кабину, которую можно оборудовать по своему желанию и для любых целей, а также удобное водительское сидение, позволяющее комфортно себя чувствовать даже при длительных рейсах и переездах.

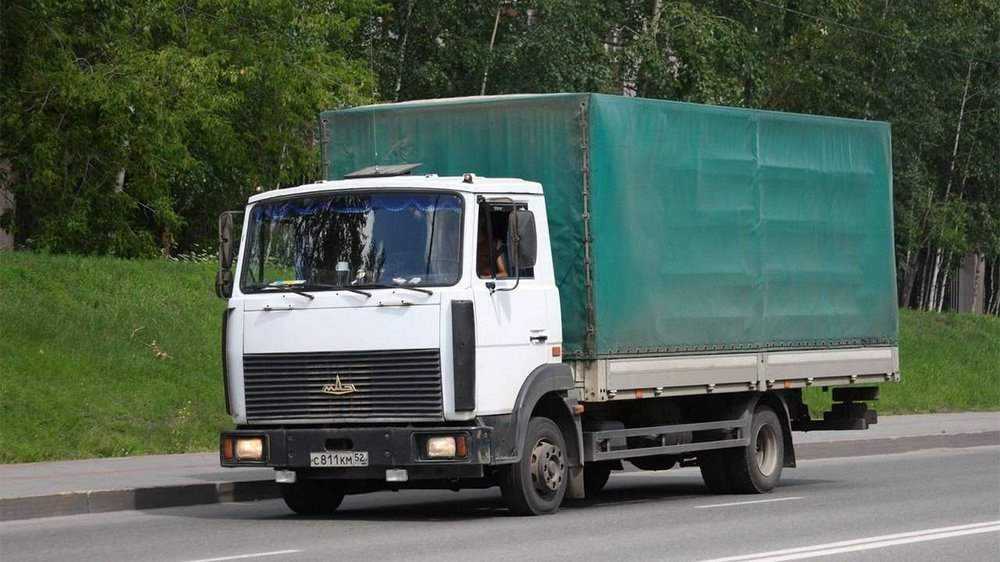

Маз-4370: общие сведения

Описываемый “Зубренок” своим внешним видом мало чем отличается от своего немецкого прототипа. С самого начала производства на МАЗ устанавливали немецкие шасси, предназначенные для MAN L 2000. Даже внешне их различия состояли только в том, что у одного была табличка с надписью MAN, а у второго – МАЗ.

Немецкий грузовик мало чем отличается от МАЗ “Зубренок”. Фото MAN L 2000 почти идентичны МАЗу.

МАЗ 4370 – это низкорамный грузовик. По своей грузоподъемности он относится к классу среднетоннажных моделей. Его плотная комплектация, низкая рама и относительно небольшие размеры обеспечивают лидерство в городских и пригородских условиях. Маневренность МАЗа позволяет развернуться где угодно. В качестве авто для перевозки товара ему нет равных, так как та самая низкая рама упрощает погрузку и разгрузку машины, что позволяет произвести ее в минимально короткий срок.

МАЗ 4370 могут использовать и для дальних перевозок. Для этого грузовик оснащен всем необходимым. На заводе “Зубренок” может превратиться в эвакуатор, самосвал или в другую грузоперевозочную строительную технику.

Кузов и кабина

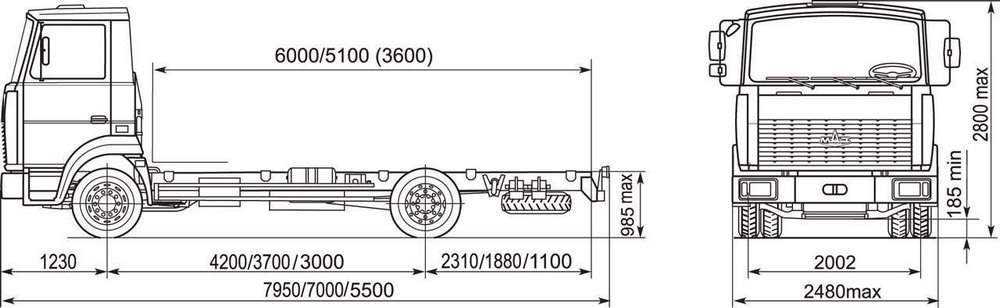

Платформа автомобиля имеет следующие габаритные размеры:

  • длина – 6,2 м,
  • высота – 0,536 м,
  • ширина – 2,48 м.

Кузов, используемый на МАЗе-4370, низкорамный. Именно в этом заключается основное его достоинство: при помощи такой конструкции можно перевозить габаритные грузы, имеющие большую высоту, без оформления различных разрешений.

Благодаря низкорамному кузову можно загрузить внушительный объем различных сыпучих материалов выше бортов, с горкой, тем самым существенно увеличив массу перевозимого за один раз груза.

На раму возможна установка тента или иного оборудования. В последние несколько лет были выпущены модификации МАЗа-4370, платформа которых оснащается автокранами, бетоносмесителями, манипуляторами и другими подобными специальными средствами.

Фактически основное предназначение этого тягача – перевозка грузов на небольшие расстояния (городские и междугородние маршруты). Но с каждым днем все чаще он используется для их перевозки за рубеж.

Возможно это благодаря довольно своеобразной конфигурации кабины. Она очень комфортна и просторна, в отличие от аналогичных автомобилей отечественного производства.

МАЗ-4370 может комплектоваться кабиной:

  • двухместной (со спальником),
  • трехместной (без спальника).

Двухместная кабина предусматривает в своей конструкции спальное место, благодаря которому можно чувствовать себя в пути довольно комфортно: если водитель устал, он может просто припарковаться в ближайшем подходящем месте и отдохнуть.

Место для сна является откидным, оно при необходимости может легко убираться в заднюю стенку кабины.

Еще одно очень важное достоинство кабины МАЗа – оснащение печкой с электронной регулировкой. Это делает помещение очень удобным во время зимних поездок

Также при желании можно установить дополнительное оборудование для обогрева.

Кабина не очень современна, но тем не менее весьма удобна. Залезать в нее просто – на раме она располагается низко. На полу кабины отсутствуют всевозможные выступы и бугры.

Двери с обеих сторон имеют специальные поручни, с помощью которых можно очень просто и быстро забраться внутрь.Если вы желаете купить или продать зерноуборочный комбайн Кейс, то мы подскажем уровень цен на рынке сельхозтехники.

МАЗ-4370 несколько уступает своим зарубежным аналогам по грузоподъемности, но выигрывает по габаритным размерам и стоимости. Цена его может варьироваться в зависимости от дилера и региона покупки, но обычно она не превышает 1,5 млн рублей.

Особенно хорошо большинство водителей данного грузовика отзываются о ходовой части и кабине. Но двигатель и другие системы автомобиля также редко вызывают серьезные нарекания. В ремонте МАЗ крайне прост.

В его конструкции отсутствуют какие-либо составные части, с поломкой которых любой водитель не смог бы справиться самостоятельно при наличии эстакады и необходимого инструмента.

Это интересно: Конструктивные особенности передних и задних адаптеров для мотоблоков — разбираем вместе

Шасси

Конструкция обладает тормозными механизмами барабанного типа. Механизм является простым и достаточно надежным, состоящим из двух основных элементов: тормозной барабан и колодки. В некоторых версиях МАЗа осуществлена установка дисковых передних тормозов. Привод тормозной системы осуществляется с помощью гидравлической системы, которая действует одновременно на все 4 колеса МАЗа-4370. Также в автомобиле установлен стояночный тормозной механизм, приводящийся в действие от электроаккумуляторов.

Для авто осуществлялось производство шин с индивидуальным протектором, размер которых составлял 17,5 дюймов. (235/75R). Выпуск данных шин осуществлялся компанией Continental, поскольку на территории стран СНГ выпуск шин данного размера не производился. Поскольку компания запрашивала немалые суммы для изготовления колес индивидуального типа, Минский Автомобильный Завод начал сотрудничество с Ярославским Шинным заводом. Специально для МАЗа-4370 стали выпускать шины Я478, установка которых производилась на стоковые модели.

Спереди установлена зависимая подвеска с применением рессор, гидравлических амортизаторов и стабилизатора. Передняя ось представляет собой двутавровую балку. Задняя подвеска отличается наличием продольных полуэллиптических рессор. Повышенные показатели устойчивости позволяют конструкции оставаться одной из лучших среди аналогов. В данном МАЗе применятся переднеприводная компоновка, с задним расположением мотора и колесная формула 4х2. До того момента, как Минский завод стал выпускать шасси собственного производства, для первых моделей агрегат поставляла иностранная компания MAN.

Основные достоинства шасси МАЗ-4370 – низкая рама и простота конструкции. Это позволяется производить перевозку габаритных грузов, обладающих большой высотой, не оформляет дополнительные разрешения на перевозку грузов. Стандартные рессоры стали причиной повышенной жесткости подвески. Они представляют собой набор металлических листов. Листовые рессоры обладают большим ресурсом работы, который в некоторых случаях достигал отметки в 200 000 км. При неправильной эксплуатации, например езде при пониженном давлении в шинах, наблюдается заметное снижение жесткости рессор. В состав рулевого управления входят: механический редуктор, гидравлический распределительный вал роторного типа и сливной гидроцилиндр.

Модификации МАЗ 4000-серии

Основных модификаций МАЗ 4000-серии несколько:

Автомашина МАЗ-4370 – родоначальник всей 4000-серии. Представляет он собой двухосное шасси среднего тоннажа, предназначением которого является транспортировка разнообразного специального оборудования. Технические особенности данной техники позволяют устанавливать на её шасси бортовую платформу, эвакуатор, цистерны, подъёмники, АТЗ и прочее. Отличительной чертой грузовика является низкорамное шасси.

Автомашина МАЗ-437041 – двухосный грузовик среднего тоннажа, который зарекомендовал себя как надёжный и долговечный автомобиль. Предназначением его является транспортировка груза на междугородних маршрутах. На нынешний момент данная техника активно используется вооружёнными силами, коммунальными предприятиями, сельским хозяйством и индустриальными отраслями. Может комплектоваться и как бортовой грузовой платформой, так и тентовой.

Автомашина МАЗ-437043 – двухосное шасси среднего тоннажа, на котором установлена бортовая грузовая платформа. Предназначен грузовик для транспортировки всевозможных грузов на пригородных маршрутах. Невзирая на низкорамное шасси данная техника демонстрирует хороший уровень проходимости. Активно используется коммунальными службами, строительными организациями, авторемонтными предприятиями, сельским хозяйством и т.д.

  • Автомашина МАЗ-437130 – двухосный минский грузовик среднего тоннажа, предназначением которого является транспортировка специализированных установок и оборудования, АТЗ, подъёмников, автомобильных лифтов, цистерн для воды и топлива, установок для баллонов с газом и прочее. Автомобиль выделяется повышенной манёвренностью и хорошей проходимостью. Активно применяется в коммунальных предприятиях, промышленных компаниях, строительных организациях, специализированных службах и т.д.
  • Автомашина МАЗ-437141 – двухосное шасси, предназначенное для осуществления транспортировки грузов как на пригородных, так и на городских маршрутах. Оборудуется тентовой грузовой платформой. Основные достоинства данной техники – это повышенная манёвренность, компактные габариты и высокий уровень грузоподъёмности. Может оснащаться двухместной или трёхместной кабиной с наличием спального места.

Прочие детали

Полуприцеп МАЗ в системе коробки передач оснащен передним валиком, который управляет вторым рычагом, вставленным в головку подвижного штока кронштейна. Внешняя часть подвижного штока соединяется с промежуточным механизмом управления при помощи карданной удлиненной тяги. Фиксирующий кронштейн крепится на раме автомобиля.

С этим же узлом соединен нижний край рычага переключения. Способ крепления – аналогичный указанному выше методу. Часть рычага проходит через пол кабины, обеспечивая целостность всех остальных соединений. Подобная конструкция дает возможность откидывать кабину без необходимости разделения и деформации имеющихся элементов и узлов.

Устройство

Управление в более ранних модификациях осуществляется посредством коробки передач, выпущенной на заводе имени Лихачева. Для эксплуатации в городских условиях ее вполне хватает. С иностранными агрегатами обычно применяется 5-скоростная трансмиссия ZF S5-42 (ZF 6S-850), производимая на венгерских или немецких предприятиях.

Одним из недостатков «Зубренка» является отсутствие блокировки дифференциала и полноприводной версии четыре на четыре. Это затрудняет передвижение по бездорожью и пересеченной местности. Модель Маз 4371 всегда позиционировалась в качестве машины для города.

Тормозная система построена на барабанных тормозах. Однако присутствуют и модификации с дисковыми тормозами.

Кабина Маз 4371 заслуживает отдельного внимания. Именно этот элемент существенно отличает модель от предшественника (МАЗ 4370). Вместо короткой кабины без спального места использована более просторная кабина. В плане комфортабельности она несильно уступает иностранным продуктам.

Мягкая подвеска даже при продолжительном переезде не утомляет водителя.

В плане комфортабельности пользователи отмечают, что третье сиденье ни к чему, а установка спального места может вызывать затруднения. Но зато в кабине очень тепло, нет моторного тоннеля, который обычно мешается под ногами, а подвеска довольно мягкая и при длительном переезде не утомляет. По бокам дверных проемов предусмотрены поручни, облегчающие вход.

Пневмобаллонов или пружинных стоек для кабины не предусмотрено. К раме она крепится через специальные резиновые втулки. На гидроподъемнике и гидрозамках разработчики Маз 4371 экономить не стали, что обеспечило удобный доступ к двигателю и стеклам.

Приборная панель модели считается лучшей среди всех продуктов, выпускаемых на постсоветском пространстве. В дизайне она лишь немного уступает европейским аналогам. Благодаря новым технологиям ее удалось сделать нескрипучей и мягкой. Над ветровым стеклом появилась пластмассовая полка.

Обилие оцинкованных деталей помогает в этом, но полностью защитить элемент от пагубного воздействия разработчикам не удалось.

Маз 4371 неслучайно считается наиболее успешным продуктом Минского автозавода. В нем были собраны последние наработки предприятия.

Запчасти для автомобиля Маз 4371 найти очень просто. Производитель в широком ассортименте поставляет их на российский рынок. Обслуживание и ремонт грузовика смогут выполнить в любом автосервисе.

Кабина

Кабина автомашины МАЗ-4371 достойна отельного разговора. Собственно она то и категорически его отличает от модели предыдущей – МАЗ-4370. Короткая кабина без наличия спального места сменилась более просторной. Если сравнивать комфортабельность, то она не слишком уступила зарубежным собратьям по классу. В кабине предусмотрено третье посадочное место. Также, у большинства моделей, имеется спальное место. По некоторым отзывам оно не является слишком удобным, но при этом в кабине достаточно тепло и отсутствует моторный тоннель, постоянно мешающий передвижению по кабине. Подвеска довольно мягкая и комфортная, что не позволяет устать водителю даже при самых долгих транспортировках. Также со стороны каждой двери имеются вспомогательные поручни, существенно облегчающие вход в кабину.

Пневматических баллонов для кабины или даже пружинных стоек конструкторы не разрабатывали. Её смонтировали к раме посредством втулок из плотной резины. Но зато на гидравлическом подъёмнике и гидравлических замках конструкторы «Зубрёнка» экономить не стали, в последствии чего доступ к стёклам и мотору стал крайне комфортным. Панель приборов автомобиля является одной из наиболее информативных и удобных среди всех конкурентов, выпущенных в государствах СНГ. Дизайн её практически идентичен аналогам из Европы

И что немаловажно – она совершенно не скрипит, а пластик её мягкий. Немного выше ветрового стекла была установлена полка из пластмассы

Задние крылья самой кабины смонтированы непосредственно на раме. Собственно они и являются пластиковыми подкрылками, задачей которых является защита колёсных арок.

Рулевое управление и панель приборов

Приборная панель установлена на небольшой высоте, что обеспечивает хорошую обзорность. На ней размещены датчики и индикаторы, монитор, который остается видимым даже при прямом попадании солнечных лучей. На нем выводятся данные о количестве топлива в баке, температуре двигателя, расходе топлива.

Рулевая колонка является регулируемой. Рычаг переключения скоростей расположен под рукой, что очень удобно. Автомагнитола, приборы и переключатели находятся около водителя.

Модификации

Основных модификаций МА3-4З70 «3убрёнок» четыре. Они различаются двигателями и коробками переключения передач, которые на них установлены.

  • МА3-4З7040
    – с двигателем ММЗ Д-245.9-540 и коробкой передач ЗИЛ-695Д (СААЗ);
  • МАЗ-43704
    – с двигателем ММЗ Д-245.30 (Евро-2) и коробкой передач СААЗ-3206.70;
  • МАЗ-437043
    – с двигателем ММЗ Д-245.30 (Евро-З) и коробкой передач СААЗ-3206;
  • МАЗ-437030
    – с двигателем Deutz BF4M 1013FC (Евро-З) и коробкой передач ZF S5-42.

Кроме того, выпускаемые модификации «Зубрёнка» могут различаться по длине колёсной базы (3 м; 3,7 м; 4,2 м); наличию или отсутствию заднего прицепного устройства для буксировки прицепа.

Наибольшее распространение на «Зубрятах» получил, конечно, не немецкий «Дойтц», а более дешёвый дизель Минского моторного завода ММЗ Д-245, доаботанный белорусскими специалистами сначала до стандартов «Евро-2», а затем и до экологического уровня «Евро-З». Это хорошо знакомый в СНГ, проверенный временем «тракторный» четырёхтактный четырёхцилиндровый дизельный силовой агрегат. Он хорош своей надёжностью, неприхотливостью, выносливостью и высокой ремонтопригодностью. Двигатель МА3-4З70 оснащается турбонаддувом, цилиндры в нём расположены вертикально, рядно.

Технические параметры дизеля ММЗ Д-245.30 Е3:

  • Рабочий объём – 4,75 л;
  • Степень сжатия – 17;
  • Мощность – 95 кВт или 157 лошадиных сил;
  • Расход дизтоплива составляет 205 г/кВтч, или 17-18 литров на 100 км пробега;
  • Сухой вес двигателя – 450 кг.

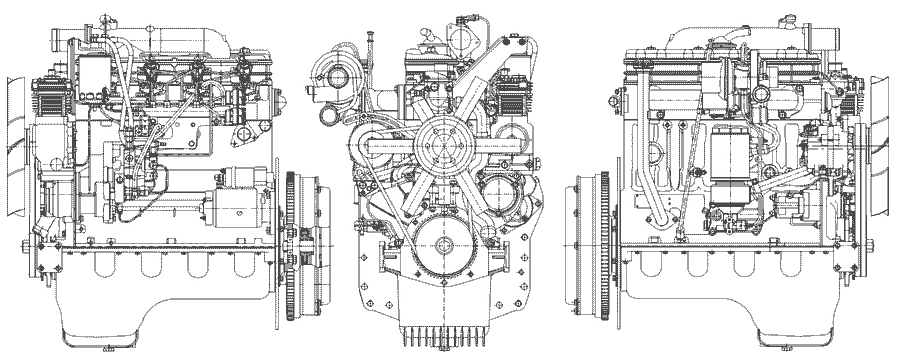

Двигатель ММЗ Д-245.30

Двигатель Deutz BF4M 1013FC оборудован рядом дополнительных опций, которые обеспечивают его более равномерную и тихую работу, с меньшей, чем у Д-245, шумо- и вибронагрузкой. Это, в частности, улучшенная система охлаждения, более современный турбонаддув и электронный регулятор частоты вращения. По техническим характеристикам «Дойтц» схож с ММЗ.
Технические параметры дизеля Deutz BF4M 1013FC:

  • Рабочий объём – 4,8 л;
  • Номинальные обороты вращения – 1500 об/мин;
  • Степень сжатия – 17;
  • Мощность – 170 лошадиных сил;
  • Предельный крутящий момент брутто – 580 Н.м;
  • Расход дизтоплива составляет 205-209 г/кВтч;
  • Сухой вес двигателя – 560 кг.

Существующие модификации МА3-4З70 оснащены механическими коробками переключения передач СААЗ-3206 или ZF S5-42. Производителями этих агрегатов являются Саранский агрегатный завод и немецкая компания ZF. Все варианты КПП – пятиступенчатые. Однодисковый фрикционный механизм сухого сцепления передает крутящий момент от вала двигателя к трансмиссии. Диаметр диска составляет 34 см или 36 см. Задний мост является ведущим. На него установлен конический редуктор и межколёсный дифференциал с блокировкой.

В основе автомобиля – рама лестничного типа с двумя лонжеронами швеллерного сечения и поперечинами швеллерного и трубчатого сечения. У грузовиков МА3-4З70 передняя рессорная подвеска – зависимого типа, оснащена гидравлическими амортизаторами со стабилизаторами. Передняя ось представляет собой балку двутаврового профиля, с закреплёнными на ней управляемыми колёсами. Задняя подвеска автомобиля – это рессорная конструкция. Сзади смонтированы продольные полуэллиптические рессоры, в виде комплектов стальных полос. Подвеска является очень простой и надёжной по конструкции. Безотказный ресурс её работы, при условии избегания перегрузок автомобиля, составляет порядка трёхсот тысяч километров.

Тормозная система установлена барабанного типа, на всех колёсах. Для управления тормозами используется двухконтурный пневматический гидропривод с независимыми контурами задней и передней пары колёс. Задние барабаны оснащены стояночным тормозом с управлением от аккумуляторов. Некоторые автомобили оснащались не барабанными, а дисковыми тормозами, но это редкость.

«Зубрёнок» с удлинённой базой.

МА3-4З70 «3убрёнок» комплектуется стальными колёсными дисками и шинами типоразмера 235/75R17,5. На заднем мосту колёса спаренные. Изначально модель комплектовалась шинами «Континеталь», поскольку в у нас не производили шины требуемого размера. В последующем Минский автозавод стал сотрудничать с Ярославским, который стал поставлять партнёру шины марки Я478. Они и стали основными для «Зубрят».

Назначение

МАЗ 4370 используется для транспортировки грузов различного типа на региональных, областных маршрутах и в условиях города. Грузовик может эксплуатироваться в составе автопоезда. Нередко «Зубренок» применяют городские службы как эвакуатор. Шасси МАЗ 4370 может оснащаться различными надстройками, автоцистернами, подъемным оборудованием, манипуляторами, кузовами и другими устройства. Благодаря этому автомобиль нашел применение почти во всех сегментах производства и строительства. Опционально предусмотрена установка откидного спального места, позволяющего задействовать автомобиль при перевозках на дальние дистанции. По функционалу и техническим характеристикам МАЗ 4370 считается одним из лучших в своей категории.

Особенностью модели является низкорамная конструкция кузова, за счет которой загрузка и разгрузка выполняется максимально быстро. Машина может оснащаться тентом. При достаточно большой грузоподъемности МАЗ 4370 имеет сравнительно компактные размеры, что позволяет ему уверенно чувствовать себя на узких улицах и в плотном городском трафике.

Достоинства модели:

  • удобные поручни;
  • высокое качество сборки;
  • сравнительно небольшое потребление горючего (15-18 л/100 км);
  • ровный пол в салоне;
  • компактные габариты и маленькая снаряженная масса;
  • устойчивость на дороге.

Недостатки автомобиля:

  • не самое удобное переключение скоростей для коробки переключения передач минского изготовления;
  • низкая эффективность барабанных тормозов;
  • жесткая подвеска.

МАЗ-5336: технические характеристики, двигатели, переключение скоростей, рулевое управление Дополнительные характеристики

МАЗ-MAN новая марка магистральных перевозчиков – Основные средстваПосле ужесточения экологических стандартов Евросоюза, Минский завод больше не производит двигатели стандарта Евро-1 и Евро-2, и все агрегаты, выпускаемые белоруской компанией, должны подходить под нормы Евро-3. Наладив на Минском автомобильном заводе производство большинства узлов и агрегатов, на протяжении всех годов выпуска в конструкции Зубренка применялись запасные части, как отечественных, так и зарубежных производителей.
Нормы расхода топлива для МАЗ — АвтоГРАФЭто и является очень важным преимуществом многие дорожные сооружения типа мостов и железнодорожных переездов не рассчитаны на большую массу передвигающейся по ним техники. В настоящее время объединение МАЗ выпускает более 80 модификаций грузовых автомобилей различного назначения, а также производит автобусы, троллейбусы, прицепы и полуприцепы.

Дополнительные характеристики • 500А КС-3561А, -3562, -3562А, расход доп.

Заправочные емкости

7313, 7310 АА-60 (7313) мод. 160.01, пожарный автомобиль, расход при раб. двигателя со спец. агрегатами: 0,400 л/мин, расход при работе двигателя в стационарном режиме без нагрузки: 0,200 л/мин

Двигатель и расход топлива

Наверное, наиболее актуальный вопрос, волнующий любого водителя — сколько бензина потребляет автомобиль. Для начала следует сказать, что общая вместительность бака составляет сто тридцать литров, а расход топлива зависит от использования и времени года. Опираясь на отзывы потребителей, можно сделать вывод, что в среднем за зимние месяцы «Зубренок» потребляет около 23 литров за 100 км, а за летний период не больше 18.

Говоря непосредственно о двигателе, необходимо уточнить, что Минский завод постоянно совершенствовал свой продукт и разрабатывал новые версии моторов. На сегодняшний день МАЗ 4370 имеет четыре вида силовых установок:

  1. ММЗ Д-245-540 по технологии Евро-1.
  2. ММЗ Д-245 Е2, соответствующий стандартам Евро-2.
  3. ММЗ Д-245 Е3 по технологии Евро-3.
  4. DEUTZ BF 4M 1013FC по технологии Евро-3.

Важно! После ужесточения экологических стандартов Евросоюза, Минский завод больше не производит двигатели стандарта Евро-1 и Евро-2, и все агрегаты, выпускаемые белоруской компанией, должны подходить под нормы Евро-3. Обязательно почитайте: Лесовоз КРАЗ 260

Обязательно почитайте: Лесовоз КРАЗ 260

Если последний вариант двигателя является «подарком» немецких коллег, то третий тип мотора белорусские инженеры разработали самостоятельно. Двигатель имеет качественную систему газообмена и грамотное расположение рабочих цилиндров, позволяющее сохранять пространство внутри конструкции. Масса агрегата составляет 450 кг и имеет номинальную мощность в 157 л.с.

Вы можете приобрести кабину как на двух, так и на трёх пассажиров

Несмотря на более современные технологии немецкого двигателя, в Беларуси он получил меньшую популярность. Его единственным преимуществом является мощность в 170 л.с и качественные опции, позволяющие сокращать звуковые эффекты при работе.

Отличный автомобиль с небольшими недостатками.

В целом, несмотря на все недостатки, МА3-4З70 3убрёнок проявил себя как недорогой в приобретении и простой обслуживании автомобиль, который быстро окупается и начинает приносить прибыль. ООО МАЗрезерв специализируется на поставке оригинальных автозапчастей МАЗ и способно удовлетворить технические потребности автопарков любой организации.

Коробка передач : Технические параметры

МАЗ-4370 электрическая схема цветная Электрическая система управления мотором оснащена встроенной функцией самодиагностики и не нуждается в техническом обслуживании, кроме контрольной проверки после ремонта или настройки элементов и узлов топливной системы. Автомобили, имеющие индекс 4371 отличаются также более просторной кабиной с откидным спальным местом и отделкой с использованием панелей от МАЗ-5440.

Модификации • Технические параметры

МАЗ «Зубренок» с мановским двигателемКрутящий момент от двигателя на элементы трансмиссии передается посредством однодискового фрикционного сухого сцепления с диаметром диска 340 или 360 мм. Зубренок МАЗ-4370 одна из первых модификаций грузового автомобиля Минский автозавод разрабатывал концепцию будущего МАЗ 4370 в кооперации с Горьковским автозаводом.
  1. МАЗ 437040 стандартная модель грузового фургона, имеющая возможность передвигаться в составе автопоезда.
  2. МАЗ 437041 схожий вариант с дополнительными буксирными блоками.

Трансмиссия

Для последних версий МАЗ 4370 предусмотрены 2 варианта трансмиссий:

  • 5-ступенчатая механическая коробка переключения передач СААЗ-3206 (Саранский агрегатный завод). Устанавливается на модификации с белорусскими двигателями. МКПП СААЗ-3206 считается достаточно жесткой (тяжелое переключение скоростей) и имеет небольшие передаточные числа. Не самое удобное переключение передач является главным минусом трансмиссии, но водители достаточно быстро привыкают к нему;
  • коробка передач ZF иностранного производства, работающая совместно с двигателями DEUTZ BF 4M1013FC. Сборка данной трансмиссии выполняется на заводе в Китае или Испании. К достоинствам МКПП ZF относят более плавное переключение скоростей и надежность.

Передача крутящего момента от трансмиссии к двигателю выполняется при помощи фрикционного однодискового сцепления сухого типа с диаметром диска 340 или 360 мм.
