Как часто меняются тормозные колодки?

Согласно регламенту обслуживания Ниссан Икс-Трейл, тормозные колодки подлежат замене через каждые 20 тыс. пробега. Мы же, учитывая особенности российских дорог, советуем их менять еще чаще — при достижении на одометре очередных 15 тыс. километров.

Помимо повышения безопасности, установка новых колодок сохраняет от износа тормозные диски, что характерно для нерадивых водителей с агрессивной манерой вождения. А все потому, что колодки их автомобилей изнашиваются вплоть до металлической основы, что вызывает интенсивный износ дисков.

Обычно процесс замены задних колодок, независимо от поколения X-Trail (Т30, T31 или Т32), более трудоёмок, так как в отличие от «перередка», они больше загрязнены. Причем, если передние колеса для удобства работы можно вывернуть в наружную сторону, то задние лишены этой возможности.

Для того, чтобы водитель мог самостоятельно контролировать износ накладок, производитель предусмотрел это с помощью специальной щели на самой накладке. Когда щель уже не будет просматриваться на накладках в суппорте (исполнительном узле привода тормозов), то необходима установка новых элементов.

Обычно интенсивней изнашиваются внутренние элементы, так как внутренняя часть узла тормоза более подвержена загрязнению, что способствует большему износу соответствующих деталей.

Для новых передних колодок толщина должна составлять 11 миллиметров, а предельный износ – 2 миллиметра. Это означает, что когда толщина достигнет 9 миллиметров, то они подлежат замене. Для задних — толщина равна 8,5 миллиметра, а износ такой же, как и у передних – 2 миллиметра.

Важно! Покупая колодки следует смотреть на маркировку, потому что установка деталей, предназначенных для Nissan X-Trail Т30 в Т31, Т32 или наоборот вызовет проблемы, так как детали Т30 по габаритам крупнее

Тормозные колодки Nissan X-Trail

Компания «ниссан» заняла сильную позицию на российском рынке. Путь, который начался с представления в Женеве нового двигателя икс трейл «джи ти ср двадцать вет» с турбонаддувом, не предлагался во втором поколении автомобилей из-за указания службы контроля выбросов японских автомобилей в 2005 году.

В сентябре 2008 года джи ти двадцать стала доступна в Японии, и была оснащена «м9 р» и двухлитровый турбированным двигателем с общей топливной рампой, который был разработан совместно с Renault для дизельного двигателя.

Это был первый дизельный икс трейл вошедший в комплектацию.

200 моделей новой марки были произведены в Соединенном Королевстве.

В тот период компания «ниссан» немного переработала и усовершенствовала тормозную систему.

Для предоставленного автомобиля существует три типа установочных колод:

• Колодки для активности ручного торможения;
• Колодки передних колес;
• Колодки в тормозной системе задних колес;

«Ниссан Икс Трейл» вторая по счету модификация с использованием платформы «нисан фф-с», автомобили третьей серии (Т32) базировались на платформе «Ниссан ренольт си», кроме различных дизайнерских изменений, машины подвергались и техническому изменению. Внешний вид при этом не менялся, как и объем двигателя в два с половиной литра.

Какие передние тормозные колодки можно поставить на ниссан х трейл т31? Исходя из состояния кошелька, наличия в магазинах и сервисных центрах, следует выбирать либо оригинальные, либо заменить аналоговыми.

Оригинальные

Передние колодки для европейских моделей икс-трейл т 31 используются в основном с артикульным обозначением «д1060-джид00а». В дальнейшем ему на смену пришло новое наименование «д1060-джид00джи». Если вы обладатель японской модели «нисана», то в оригинально коробке поставляются колодки с артикулом «аигрек0404-нс132». Подобные колодки ставятся на тормозные диски толщиной в двадцать шесть, а диаметром двести девяносто шесть миллиметров. Можно так же рассмотреть колодки Akebono с маркировкой «апи63эйч-фф».

Цена на такие колодки колеблется в районе 900 -1500 рублей.

Какие задние тормозные колодки можно поставить на ниссан х трейл т31? С начало рассмотрим оригинальные варианты. До определенного момента в каталожных наименованиях был общий код обозначения для обоих семейств данного автомобиля, но после в связи с полной совместимостью размеров и системой торможения производитель объединил задние колодки под единый кодовый знак – «д4060–8эйч385»

Цена здесь также вариативна от 1500 до2200 рублей

Заменители

В случае невозможности приобрести оригинальные запчасти, можно воспользоваться колодками следующих моделей:

• «Кашкай» джей десять;
• «Премьера» пи 12;
• «Тиана» джей 32;
• «Ренольт Колеос».

Цена на задние колодки от «ниссан премьера» (TRW GDB1469) в районе трех с половиной тысяч.

Как самостоятельно выполнить замену передних и задних колодок на ниссан х трейл т31

Передних тормозные колодки Nissan X-Trail обеспечивают большую часть тормозной способности.

артикул	бренд	Цена ($)
фдб4324-д	«фередо»	39
фдб4177-д	«фередо»	51

Инструкция по замене

Самостоятельно заменить колодки на Т 31 можно следуя простой инструкции:

Первый шаг – снимаем колеса;
Свинчиваем болты крепления суппорта, чтобы получить доступ к колодкам. Со старых проточных это будет сделать сложнее;
Крепим суппорт при помощи проволоки или куска прочной веревки

В противном случае возможен обрыв шлангов;
Вооружившись отверткой снимаем железки – направляющие для колодок;
Тщательно удаляем грязь при помощи железной щетки, но без «фанатизма», чтобы не повредить пыльники суппорта;
Вынимаем направляющие суппорта пометив где верхняя где нижняя – это важно. Убираем старую смазку;
Обновляем смазку и вставляем обратно;
Очищаем пыльник и суппорт вокруг него;
Наносим смазывающий элемент;
Смазываем все места трения колодок о суппорт;
Распаковываем новые колодки

Вставляем направляющие обратно и собираем суппорт в обратной последовательности.

Инструкция по замене задних колодок аналогичная. В конце этого небольшого водительского квеста не забудьте похвалить друга, который скорее всего приходил вам на помощь после того, как у вас волшебным образом появлялись детали, которые вы забыли поставить.

Подобная инструкция применима и к модели Т30.

Не зря в начале статьи затронута тема двигателей, поскольку они имеют прямое отношение к тормозной системе

Следить за показателями скорости и мощности вашего двигателя жизненно важно для автомобилиста

Не правильное отношение к тормозной системе, может привести к печальным последствиям ка для водителя, так и для его автомобиля.

Порядок замены тормозных дисков на Nissan X-Trail

Для обеспечения безопасной и комфортной езды следует поддерживать тормозную систему авто в надлежащем виде. Выход из строя любого элемента может повлечь за собой как небольшие дефекты, так и полную потерю управляемости машиной. При постоянном трении запчасти нагреваются и изнашиваются. Поэтому при появлении вибраций, стуков и других неприятных ощущений во время езды стоит незамедлительно осмотреть тормозную систему.

Определение степени изношенности тормозного диска

Определить изношенность тормозного диска Nissan X-Trail можно по следующим факторам:

• скачкообразное торможение;
• скрипящие звуки во время езды;
• толщина дисков передних колес в норме – 26 мм, задних – 16 мм, если значение меньше чем допустимое, заявленное в документации к автомобилю,, то необходима замена (измерить толщину можно посредством штангель-циркуля);
• если диски на авто с перфорацией, то степень износа можно определить по углублениях. Если они плохо заметны или вовсе сравнялись с поверхностью, то это знак, предупреждающий о необходимой замене.

Помимо этого тормозные диски Ниссан Х-Трейл могут содержать трещины, которые сразу видны при внешнем осмотре. Это тоже сигнализирует о необходимости произвести замену на новые.

Следует помнить, что езда с деформированным или изношенным тормозным диском влечет за собой серьезные последствия. Главное, это потеря контроля над управлением автомобиля. Машину может занести на скользкой дороге или при сильном торможении. Даже опытный водитель может не успеть среагировать в критической ситуации. Поэтому выявленные дефекты тормозного диска следует незамедлительно исправить.

Что потребуется для ремонта?

Если старые тормозные диски на Ниссан Х-Трейл износились, то следует приступать к их замене. Этот процесс не сложный. Автовладелец с небольшим опытом сможет выполнить работу самостоятельно. Сложность может возникнуть в том случае, если старые детали были плохо обработаны в процессе установки, вследствие чего закисли. Снять их не получится, нужно будет срезать. Это несколько усложняет процесс ремонтных работ.

Для ремонта потребуется следующий набор инструментов:

• новые диски (желательно установить и новые накладки);
• медная смазка;
• резьбовой клей;
• домкрат;
• балонный ключ;
• ключи на “17” и “19”;
• плоская отвертка.

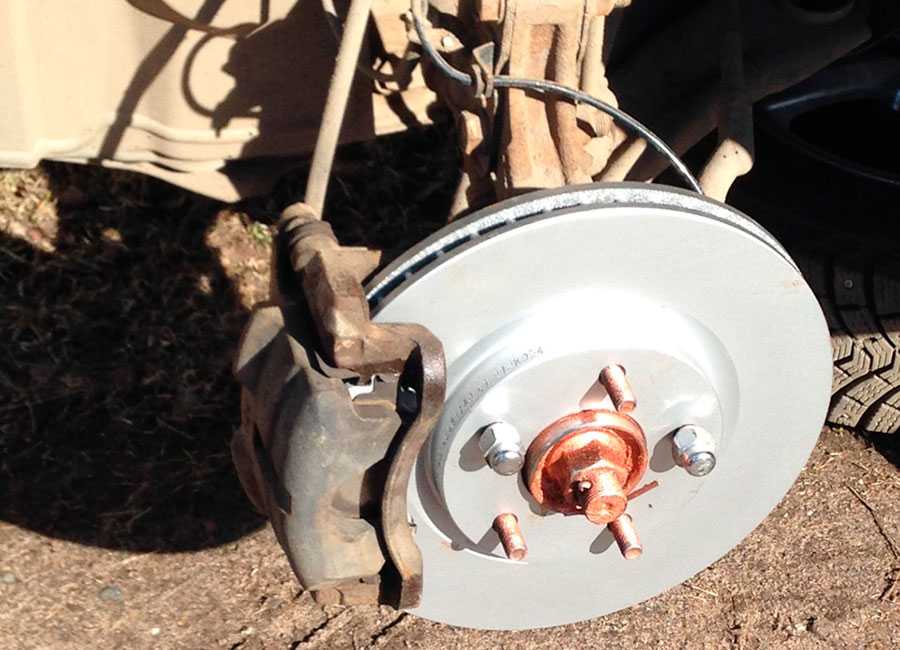

Действия при замене диска на всех колесах одинаковые. Порядок действия следующий:

Поставьте автомобиль на домкрат согласно всем мерам предосторожности.
Снимите колесо.
Открутите болты (2 шт), которые закрепляют суппорт, посредством ключа на “19”.
Разведя колодки, снимите суппорт.
Снимите скобу, открутив болты ее крепления к суппорту.
Снимите диск.

Сняв старый диск, следует все детали очистить от загрязнений, затем смазать. В обратном порядке следует произвести сборку всех деталей.

Если вы сомневаетесь в своих силах, то стоит обратиться за помощью к профессионалам.

В заключении хочется отметить, что порядок замены дисков не сложный. Прежде чем приступить к работе, изначально необходимо приобрести новые детали. Тормозные диски Ниссан Х-Трейл можно купить по доступной цене от качественных брендов. Покупку лучше совершать в проверенных магазинах, которые гарантируют качество запчастей. Подбирать диски стоит индивидуально под каждую модель в зависимости от года выпуска. Качественные детали при правильной установке прослужат вам не один год и будут делать езду комфортной и безопасной.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Передние тормозные диски на икстрейл

Перед тем как склониться к выбору какой-то определенной модели, необходимо изучить теорию.

Тормозные диски принято делить на:

• Вентилируемые. Представляют из себя две пластины, которые находятся на расстоянии друг от друга. Эта полость дает возможность для циркуляции воздуха, благодаря чему, пластины будут охлаждаться.
• Невентилируемые. Представляет собой один полый диск. На современных автомобилях их можно увидеть крайне редко. Находит свое применение при установке задних тормозов у автомобилей с маленькими мощностями.
• Составные и цельные. Цельные диски состоят из одного металлического куска. Это самые распространенные тормозные диски, их можно встретить установленными на большинстве автомобилей. Составные диски считаются лучшим вариантом. Зачастую изготавливаются из алюминия, что приводит к снижению массы диска. Такие тормозные диски меньше подвержены износу от высоких температур. Однако они имеют самую высокую цену. Стоимость может варьироваться от 20000 до 50000 рублей.

Ставить на nissan x trail составные диски не имеет смысла. Икстрейл не обладает такими мощностями, чтоб так усиливать тормозную систему.

При выборе стоит обратить внимание на модель Centric Premium Rotor. Это ветилируемые тормозные диски с перфорацией и насечками

• Молибден и хромированные сплавы в составе дисков повышают срок эксплуатации, не позволяя появляться трещинам в местах перфорации.
• За стойкость к коррозии отвечает специальная черная краска на ступенчатой части тормозного диска.
• Диск данной марки позволяет равномерно и бесшумно тормозить, благодаря повышенной обработке тормозного диска 1.6 мкм. Кроме того, это позволяет изнашиваться колодкам равномерно.
• Тормозные диски данной марки стойки к высоким температурам. Это возможно благодаря использованию новейших технологий изготовления пластин. Толщина перегородок внутри диска везде одинаковая. Что дает возможность равномерного охлаждения.

Примерная цена на данную модель тормозных дисков составляет 5 тыс. рублей за штуку. Коды артикула 127.42097L и 127.42097R.

Еще один достойный вариант дисков для ниссан х трейл – модель Otto Zimmermann «Coat Z». Многим известная фирма, которая не первый год занимается тормозными системами.

• Устойчивость к коррозии, благодаря покрытию специальной краской.
• Доступная цена.
• Простая замена.

Примерная цена составляет порядка 3500 рублей за штуку. Код артикула 200.2518.20.

Более бюджетным вариантом для Nissan x trail т30 является модель textar 92167400. Примерная цена будет составлять всего 2000 рублей за штуку.

Задние тормозные колодки

Внимание: Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону)

Примечание: Ниже описана замена тормозных колодок с левой стороны. Замена с правой стороны выполняется аналогичным образом.

1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.

2. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем заднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно устанавливаем противооткатные упоры под передние колеса).

3. Отворачиваем колесные гайки и снимаем заднее колесо.

4. Щеткой по металлу очищаем тормозной механизм от пыли и грязи.

5. Ключом с головкой на 14 отворачиваем нижний болт крепления тормозного суппорта.

6. После того как болт откручен, извлекаем его и максимально перемещаем поршень колесного цилиндра внутрь цилиндра. Для этого вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и суппортом и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

7. Разворачиваем суппорт вверх вокруг оси верхнего болта, чтобы получить доступ к тормозным колодкам. Чтобы тормозной суппорт нам не мешал, подвешиваем его на прочной металлической проволоке за элемент подвески, как показано ниже.

Внимание: При снятом тормозном суппорте, не нажимайте на педаль тормоза, иначе поршень может полностью выйти из колесного цилиндра. 8

Поддеваем отверткой и затем снимаем внутреннюю и наружную тормозные колодки. Удаляем старые тормозные колодки в отходы

8. Поддеваем отверткой и затем снимаем внутреннюю и наружную тормозные колодки. Удаляем старые тормозные колодки в отходы.

9. Поддеваем отверткой и извлекаем пружинные пластины тормозных колодок из скобы-держателя.

Системы торможения в Nissan XTrail

Кроссоверы Nissan XTrail T 31 оснащены 2 системами торможения – стояночной и рабочей. Рабочая система – двухконтурная, диагональная, с гидроприводом.

Каждый тормозной контур автомобиля представлен механизмами двух колес – переднего и заднего, находящимися диагонально по отношению друг к другу. При внезапной поломке одного контура, второй обеспечит торможение транспортного средства, хоть и менее эффективно.

Стояночная система оснащена тросовым приводом. Чтобы его задействовать используется специальный рычаг.

• педаль тормоза;
• главный тормозной цилиндр, бачок цилиндра;
• два передних и два задних вентилируемых колесных тормозных механизма;
• вакуумный усилитель.

Дополнительную устойчивость автомобиля в момент экстренного торможения обеспечивает ABS. Данная система препятствует блокировке колес во время вынужденного резкого сброса скорости, сохраняя управляемость транспортным средством.

Ниссан х трейл т31 (nissan x-trail) замена передних тормозных колодок, фото и видео урок

На замену передних тормозных колодок к нам приехал автомобиль Ниссан Х Трейл Т31 (Nissan X-Trail), 2020 года выпуска, полный привод, пробег 84 тысячи километров. Покажем вам подробный фото и видео урок как провести эту процедуру своими руками.

Поднимаем машину, откручиваем два болта направляющих:

Пошатывая руками снимаем цилиндр, вытаскиваем старые тормозные колодки. При помощи отвёртки снимаем металлические пластины сверху и снизу:

После этого очищаем сами пластинки и их посадочные места при помощи щётки с металлической щетиной. Берём и вставляем новые колодки, они у нас фирмы NISSHINBO, номер для заказа PF-2546. Внутренняя колодка с пискуном, наружная без. Они идут без радиаторов, поэтому снимаем их со старых.

Немного поддеваем отвёрткой пыльник на поршне и добавляем туда небольшое количество смазки для суппортов и направляющих через шприц:

Разгоняем смазку по всех поверхности руками. При помощи струбцины утапливаем поршень:

Проверяем работу направляющих, при необходимости вытаскиваем их очищаем и заменяем смазку. Опускаем цилиндр, поворачиваем направляющие прорезью на пазы. Наживляем и закручиваем оба болта. Замена закончена, на другой стороне происходит аналогичным образом. Перед тем как начать движение в обязательном порядке, после того как завели двигатель несколько раз нажимайте на педаль тормоза до упора, тем самым прижимая колодки к дискам, убирая свободный ход.

Резервное видео как заменить передние тормозные колодки в Nissan X-Trail Т31:

Прочитано раз: 2 445; За сегодня: 1

Характеристики и допустимый износ тормозных колодок и дисков

Замер износа тормозных дисков

На Ниссан Х-Трейл Т32 используются следующие тормозные элементы:

1. Спереди смонтированы одно или двух цилиндровые суппорты, в зависимости от конкретной комплектации. Внутренний диаметр цилиндра равняется 60,33 и 44,45 мм соответственно. При величине наружного диаметра диска 296 и 320, и толщине 26 и 28 мм. Габариты тормозных колодок:
   • с одним поршнем – 123,6 х 47,5 х 10,5 мм (Д х Ш х Т);
   • с двумя поршнями – 133,6 х 48,5 х 10.
2. Сзади используется суппорт с внутренним диаметром цилиндра под поршень 38,2 мм. При этом наружный диаметр и толщина тормозного диска составляют 292 и 16 мм соответственно. Колодка обладает следующими размерами, выраженными в миллиметрах:
   • длина – 82,9;
   • ширина – 39,8;
   • толщина – 9.

3. Главный тормозной цилиндр с размером внутреннего диаметра 23,81 мм.

4. Для качественного торможения в Ниссан Х-Трейл Т32 используется контрольный клапан с электронным распределением тормозных усилий.

Для переднего и заднего тормозного диска установлены следующие предельные показатели:

• износ до 24 и 14 мм соответственно;
• разница толщины более 0,02 мм при замерах в восьми различных точках – показатель идентичен как для переднего, так и для заднего диска;
• биение более 0,035 и 0,07 мм.

Замена задних тормозных колодок должна выполняться при толщине фрикционной накладки менее двух миллиметров.

Замерить износ можно обычной линейкой

Виды тормозных дисков

• Невентилируемые, предназначенные для маломощных авто.
• Вентилируемые диски, состоящие из двух чугунных пластин, разделённых полостями для циркуляции воздуха. Производители: BOCH (каталожный номер 0986479358), Ferodo (FE DDF1589); Nipparts (J3311043) и другие.
• Диски с перфорациями. Отверстия в пластинах улучшают охлаждение. Однако в таких деталях могут появляться трещины в области перфораций.
• Диски с насечками. Бывают перфорированными и неперфорированными. Насечки удаляют продукты трения (шлаки) от колодок. Торможение выполняется более эффективно, хотя износ колодок несколько увеличивается.

Плановая замена тормозной жидкости

Тормоза стали работать заметно хуже? Рекомендуем проверить состояние жидкости в системе. А как именно это сделать — читайте в статье!
