Daewoo Lanos 2004, 86 л. с. — самостоятельный ремонт

Эх…то что мне нужно, но сложно, сам не возьмусь((

по каким меткам выставлять?

Перед тем как снимать я делал метки на стекле, по ним и выставлял.

метки расположение самих дворников на стекле? А трапеция встает на свое место без проблем?

Нет, метки я делал сам, перед снятием, трапеция без проблем.

хотел проделать ту же операцию, но не смог снять дворники с оси… я его и крутил, и ВДшкой брызгал, и применял грубую силу — никак не слазит(((

Печально. А у меня когда-то сам открутился, один трёт, а один на месте стоит )))

Тю да позвонил бы мне, яб тебе иг дастал бы 60гр счастья так оно того стоит.

А как ты доставал шпильки с пластмассовых втулочек и как их крепил к новым?

Накручиваешь гаечку и берешь молоточек и тюкаешь по самой гайке и в принципи всё, а в дюраль не спеши заприсовывать, берешь натфиек и подгоняшь под шпильку отверстие. и просто когда подогнал берешь и забиваешь её туда. если не поулучится пересечемся до встречи клуба, поедим комне в гараж и все сделаем, там делов на пол часа.

Та я думаю мне и этих на пару лет хватит, так что пока, наверное, не буду заморачиваться.

А если для профилактики разобрать и смазать есть смысл? У меня вытирают нормально на любой скорости. И если что, где брать эти втулочки и как они выглядят?

Да выглядят как и родные (черные пластиковые втулочки) только с дюрали сделанные, только нужно с умом в них забить родные шпильки под крепления к кузову, и все, на ось содиться давольно туго, люфта нету вобще.работаю просто не передать словами, тихо и четко.

Знал бы когда ставил сфотал бы.

Да они есть в любом спец магазине по ланосам, сенсам. Стоит 1шт 30гр. Ну скажу честно оно того стоит.

Потеплеет и займусь! Спасибо! Добавил в избранное)

А если для профилактики разобрать и смазать есть смысл? У меня вытирают нормально на любой скорости. И если что, где брать эти втулочки и как они выглядят?

Прижми на поводок дворника на перегибе, если люта нет — то можно просто смазать и забыть, а если есть — тогда менять.

Ок! Спасибо буду знать!)

А я чуть иначе поступил, просто поехал купил две дюралевые втулочки (родные пластиковые), поменял на дюралевые и поставил, шата вобше нету.

У тебя ещо не сильно стертые родные пластиковые втулочки, у меня вобше одна сторона была насквозь стертая, и ничо работала почти всю зиму.

Я походил по базару, поискал, но так и не нашёл с втулочками, пришлось лепить из того, что было.

Будет полезно: Инструкция как поменять маслосъемные колпачки на двигателе 1,6 л chevrolet aveo t300. замена маслосъемных колпачков авео т300 нью

Но это ещё не окончательный вариант. По свободке, я родные пластмаски высверлю и завтулю втулочкой из капралона, вот тогда будет точно навеки )))

Стеклоочистители – забота о чистоте

Сегодня личным транспортом никого не удивишь, и комплектация современных моделей направлена на обеспечение должной безопасности участников дорожного движения. Одними из основных элементов, отвечающих за наше спокойное передвижение, являются стеклоочистители авто. Именно они обеспечивают чистоту лобового и заднего стекла во время осадков, удаляют капли влаги, грязь, следы от насекомых и прочий мусор.

А разве можем мы реально оценить ситуацию на дороге, когда стекло недостаточно очищено, все в разводах, и нам постоянно приходится напрягать зрение? Из этого следует, что качественная работа дворников имеет непосредственное влияние еще и на наше здоровье. Но сейчас нас интересует не узел в целом. Мы поговорим о трапеции. Именно она отвечает за преобразование вращательного импульса мотора в поступательное движение щеток стеклоочистителей.

Трапеция представляет собой довольно сложное электромеханическое устройство и часто выходит из строя. Основными элементами очистителя являются корпус, тяги, валы и моторчик. Составные части редуктора – пальцы и шарниры. Принцип работы заключается в следующем: моторчик стеклоочистителя создает вращательное перемещение пальца и приводит в движение саму трапецию. Тяги соединяют валы с редуктором и осуществляют передачу колебательных движений. В результате щетки дворников перемещаются из стороны в сторону и очищают стекло от загрязнений.

https://youtube.com/watch?v=eUhnBDkViHw

Ремонт трапеции стеклоочистителя ваз 2110 своими руками



Лучшие новости сайта

Актуальная тема для владельцев соответствующей модели – замена трапеции стеклоочистителя на ВАЗ 2110. Автомобилисты со стажем знают: эта деталь подвержена быстрому износу, точнее не сама деталь, а некоторые ее компоненты. В частности, втулки из пластика. Конструкция ли в этом виновата, или еще какие-нибудь недоработки, но они изнашиваются значительно быстрее, чем остальные механизмы.

Между тем, работоспособность стеклоочистителей – гарантия безопасности при плохой погоде.

Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная неполадка проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается натужность, с которой дворники двигаются по стеклу.

Наличие подобных симптомов говорит об износе механизмов трапеции стеклоочистителя.

Попытки ремонта детали – тем более в кустарных условиях – нецелесообразны: слишком тонкий механизм, да и пластиковые втулки не подлежат замене. Единственный выход – замена трапеции.

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем

Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена. Установка новой трапеции производится в обратном порядке

Установка новой трапеции производится в обратном порядке.

Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.

Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше).

Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.

Заметим, что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).

Лучшие новости сайта

Самостоятельное устранение неисправностей

Когда при включении дворников привод работает, но дворники при этом не движутся, ремонт трапеции в такой ситуации будет сводиться к замене втулок.Для этого нужно снять трапецию, которая находится под пластиковой декоративной накладкой под лобовым стеклом. Ремонт стеклоочистителя проводится в следующем порядке:

• открутить и снять щетки стеклоочистителя вместе с поводками;
• открутить и снять пластиковую накладку, для чего понадобится TORX T20, или «звездочка»;
• открутить трапецию, которая крепится к кузову автомобиля гайкой и двумя болтами;
• отсоединить привод стеклоочистителя от аккумулятора;
• снять трапецию вместе с приводом.

Если не снимать трапецию, то при установке втулок можно погнуть шарниры, что приведет к неправильной работе дворников. Поэтому лучше снять всю трапецию и проводить замену не на весу, а с упором.

Разрушенную втулку видно сразу. Ее можно просто удалить с помощью кусачек. Чтобы вставить новую, ее и стопорное кольцо нужно распарить в горячей воде, иначе все это не удастся надеть на шарнир. Прежде чем надеть стопорное колечко, втулку стоит обработать смазкой (например, литолом). Вся работа по разборке — сборке занимает максимум минут 40.

Но если «полетела» центральная втулка, то, скорее всего, придется заменить весь стеклоочистительный механизм. Замена трапеции стеклоочистителя — мероприятие еще более простое, чем процесс снятия и установки новых втулок. Вся работа проводится по алгоритму, описанному выше.

Естественно, полная замена трапеции стеклоочистителя обойдется дороже, чем ремонт стеклоочистителя. Зато это будет надежнее. Новое почти гарантированно прослужит дольше, чем отремонтированное. Хотя некоторые владельцы «Лады» утверждают, что перебранная и отремонтированная трапеция дворников «Калина» вполне может прослужить года два. Что ж, всегда нужно исходить из того, готовы ли вы тратить время или деньги.

Когда при включении дворников привод работает, но дворники при этом не движутся, ремонт трапеции в такой ситуации будет сводиться к замене втулок.

Причины неисправностей трапеции

Если дворники стали плохо работать, это говорит о том, что трапеция стеклоочистителя повреждена или работает некорректно. В этом случае проводят диагностику системы. Если узел сломан, его полностью заменяют или ремонтируют. С помощью ремкомплекта можно заменить отдельные части механизма. О том, что во втулках механизма на приводах поводков образовалась окись, говорят следующие признаки:

• Вне зависимости от режима заданной работы дворники слишком медленно работают.
• Во время очистки стекол дворники самостоятельно останавливаются.
• Появились скачки и неравномерные движения щеток.
• Во время работы поводок создает характерный звук.

Эти причины нужно быстро устранить, так как возникает большая нагрузка на электродвигатель. Он может сломаться и якорь электрического мотора прогорит. Дворники не справляются с уборкой воды или снега — в системе пониженное давление. Если износились втулки (подшипники скольжения), то поводок бьется о капот.

Характеристика трапеции стеклоочистителя

Трапеция является одним из важнейших элементов стеклоочистительного механизма. От ее исправности зависит работа всего узла. Чтобы поддерживать работоспособность ТС, необходимо знать, какое ее устройство и как она работает.

Назначение и устройство

Трапеция – тот элемент очистителя стекла, который переводит вращательные движения вала электрического двигателя в движения дворников. Поэтому она является одной из составляющих безопасности в условиях непогоды.

Устройство в разобранном виде

Конструкция ТС почти не отличается для всех моделей автомобилей. Различия заключается в форме, размерах ее составляющих и способах крепления.

Состоит устройство из следующих деталей:

• корпуса;
• шарнирных чашек;
• тяг;
• шарниров.

Для снижения потерь при трении и расхода электроэнергии соединения устройства изготавливаются из полиформальдегида. У него низкий коэффициент трения и высокая износостойкость. Металлические части защищены от коррозионных процессов и трения гальваническим слоем.

Принцип работы состоит в следующем: моторчик приводит в движение палец, который заставляет двигаться трапецию. Валы соединяются с редуктором с помощью тяг, осуществляя колебательные движения. Результатом этой работы являются движения щеток очистителя из стороны в сторону, благодаря которым очищается поверхность стекла.

Признаки неисправностей и способы их устранения

Для того, чтобы трапеция стеклоочистителя была работоспособной, необходимо знать признаки ее неисправности и стараться их устранять, как только они обнаружатся.

Еще одним признаком неисправности механизма является прерывистое движение щеток, скачками. Причиной этого является окисление на приводах поводков, находящихся во втулках ТС

Если не обращать внимание на окись, может выйти из строя электромотор, так как на него ложится большая нагрузка

Моторчик стеклоочистительного механизма

Если изношены втулки трапеции стеклоочистителя, появляется люфт стеклоочистительных поводков. Ослабление давления в узле приводит к тому, что дворник не прилегает плотно к стеклу, и не справляются с потоками дождя. Если неисправна тяга трапеции стеклоочистителя, затрудняется движение щеток.

Причиной неисправности может быть износ отдельных деталей. В этом случае нужно снять, разобрать механизм и заменить изношенные элементы.

Это интересно: Перебои в работе двигателя Nissan Qashqai

Как отремонтировать

Не стоит расстраиваться, если вы обнаружили, что стеклоочистители отказываются работать, и бежать в сервисный центр. В ВАЗ-2110 при достаточном количестве знаний можно исправить все самостоятельно.

Как разобрать:

1. Снимите приборную панель.
2. Найдите реле, которое прикручено к кузову.
3. Теперь необходимо проверить, исправен ли предохранитель, отвечающий за привод дворников.
4. Затем разбирается рулевая колонка, что дает возможность посмотреть состояние переключателя. Замена потребуется, если повреждена изоляция или есть любые другие изъяны.
5. Теперь открутите моторчик от кузова и проверьте, в рабочем ли он состоянии. Если поломки небольшие, поможет ремонт, в ином случае необходима замена вместе с реле.
6. Также нужно осмотреть привод, так как именно он может быть причиной неисправности, а именно – поломка его шкива.

У всех автомобилей ВАЗ-2110 стеклоочистители одинаковые. Если они подобраны неправильно (больше или меньше) – механизм быстрее износится, и, соответственно, его необходимо менять или ремонтировать.

Заменить их можно следующим путем:

• отсоединяется минусовая клеммаАКБ;
• дворники подтягиваются на себя и отсоединяются щетки;
• декоративную панель также нужно снять;
• откручивается болт и снимается старый стеклоочиститель;
• теперь нужно сравнить по размеру новый дворник и его предшественника;
• новый дворник должен быть идентичным либо больше максимум на два (в ином случае смысла в замене нет);
• установить в обратном порядке.

Напоследок необходимо проверить, правильно ли функционируют новые стеклоочистители. Если они, например, скрипят, в процессе замены что-то было сделано неверно.

Примечание: дворники должны работать быстро на высоких оборотах, медленно – в прерывистом режиме.

• https://vaz-2110.ru/elektrika-i-provodka/na-vaz-2110-ne-rabotayut-dvorniki-prichiny-i-remont.html
• https://awtolub.ru/avto_sovet/ne-rabotajut-dvorniki-na-vaz-2110-prichiny-i-reshenie-problemy.html
• https://ladaprofi.ru/vaz-2110/chto-delat-esli-ne-rabotayut-dvorniki-na-vaz-2110.html

Чиним трапецию дворников

Администратор

524

ОРИГИНАЛ СТАТЬИ*

*мы делаем копии статей, чтобы сохранить для вас материал на наших серверах для обеспечения его сохранности

Стала слетать трапеция с головки моторчика. Решил задокументировать операцию по восстановлению тяги.
Новая тяга стоит около 50$, а вся проблема в износе пластиковых втулок-наконечников.
Зачем покупать тягу, когда можно поменять эти пластмаски?
Итак, был приобретен ремкомплект стеклоочистителя от ваз 2110.

А вот и слетевшая тяга дворников со стороны моторчика.

Сдернул тягу и принес ее домой.

Вынул старенькие наконечники и примеряю новый, из ремкомплекта от ваз 2110.

Как видно, до конца он в тягу не встает — мешает выпуклость под паз.

Собственно, нужно выпилить этот паз-отверстие. Впринципи, можно было обрезать эту выпуклость на самом пластике, но теоритически это бы уменьшило надежность механизма. Я решил выпилить паз в железе

Чтобы одеть пластиковое колечко-фиксатор на обратную сторону наконечника, нужно сделать пластик мягким. В обычном состоянии он не одевается, а при сильном давлении скорее всего треснет и сломается.

Поэтому я кинул наконечник с колечком в кипяток на пару минут. Это позволило сделать пластик мягким

Защелкнулось без проблем. Ну и еще для прикола покрасил тягу.

Но, колечко на обратной стороне прокручивалось. Хотя и сам наконечник не двигался и сидел очень хорошо. Но я решил придать дополнительную фиксацию, обмазав оба наконечника эпоксидным клеем.

Установка в обратном порядке. Смазал все графитной смазкой

+прочистил остальной механизм Wd-40. Хотел его открутить и вынуть чтобы перебрать, но сломался один болт. Решил не эксперементировать и прочистить прямо так.

Была проблема — новые наконечники не прикакой силе не насаживались на втулки. Пришлось немного подпилить новые наконечники (их бортики), только тогда смог одеть тягу. И то, с огромным усилием.

Незнаю, насколько хватит новых наконечников. На галант клабе кто-то писал, что второй год их использует. Дворники стали работать тихо, исчез раздражающий скрежет.

Запчасти для Ниссан Х Трейл у нас — всегда в наличии и по выгодным ценам.

Помимо продажи запчастей, наша компания осуществляет качественный ремонт Ниссан Х Трейл . С ценами на услуги вы можете ознакомиться на сайте нашего автосервиса.

Да, скорее Ниссан Икс-Треил Т31 относится к кроссоверам. Практика показывает, что не стоит злоупотреблять внедорожными качествами этой модели.

Ниже приведем самые популярные запчасти Ниссан Х Трейл, привязанные к различным системам автомобиля.

Детали для планового технического обслуживания:

• Моторное масло.
• Трансмиссионные масла.
• Фильтра — масляный, воздушный, салона.
• Антифриз.
• Тормозная жидкость.
• Свечи зажигания.

• Передние тормозные колодки.
• Передние тормозные диски.
• Ремкомплект переднего суппорта. Болезнь для этой модели.
• Направляющие передних суппортов.
• Задние тормозные колодки.
• Задние тормозные диски.

Запчасти для ремонта подвески Ниссан Х Трейл:

• · Передние амортизаторы.
• · Опорные подшипники.
• · Передние пружины.
• · Передние рычаги. Рекомендуем выбирать только «оригинал».
• · Сайлентблоки передних рычагов и шаровые опоры.
• · Стойки и втулки стабилизатора.
• · Передний ступичный подшипник ( передняя ступица Ниссан Х Трейл ). Слабое место.
• · Сайлентблоки подрамника. Требуют замены после пробега 100 000 км.
• · Задние амортизаторы и пружины.

Автозапчасти для ремонта рулевого управления Nissan X Trail:

• · Рулевая рейка очень надежна. Замены требует очень редко.
• · Рулевые тяги наконечники. Приходится менять раз в 50 -60 тысяч километров.

В электрике все очень надежно. Редкое исключение — мотор вентилятора отопителя и иногда резистор отопителя.

Бензиновые двигатели объемом 2.0 и 2.5 литра практически безупречны.

После 200 000 километров обычно меняется цепь ГРМ и все компоненты – звездочки, направляющие, натяжители.

Затраченных часов: 1

Автомобиль: NISSAN X-Trail

В автосервисе: DDCAR на Ленинском

Стоимость: 2 800,00 руб.

Выполненные работы

Трапеция стеклоочистителя снятие, установка и ремонт — 2800 руб.

Увидел тут у драйвовчанина тему про ремонт трапеции с втулками «болт-он». Сам человек www.drive2.ru/l/475208651720622509/ . Спасибо ему огромное. Сразу купил себе тоже. Взял 5 штук, т.к. это было все, что смог привезти emex. Цена порадовала. Получил втулки и вот руки дошли. Забегая вперед, скажу, что в прошлом году я уже перебирал ее, но только сменил смазку и ужаснулся люфту, но точить ничего не стал, не до того было. А в этот раз все перебрал.

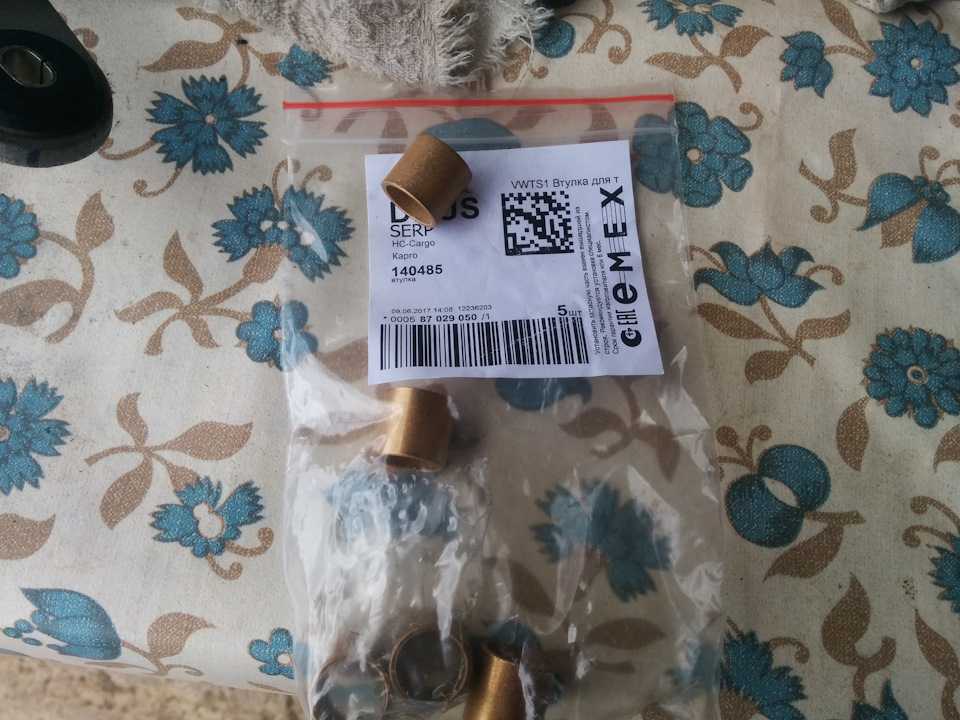

Начнем пожалуй с фото самих втулок. Вот они вместе с каталожным номером.

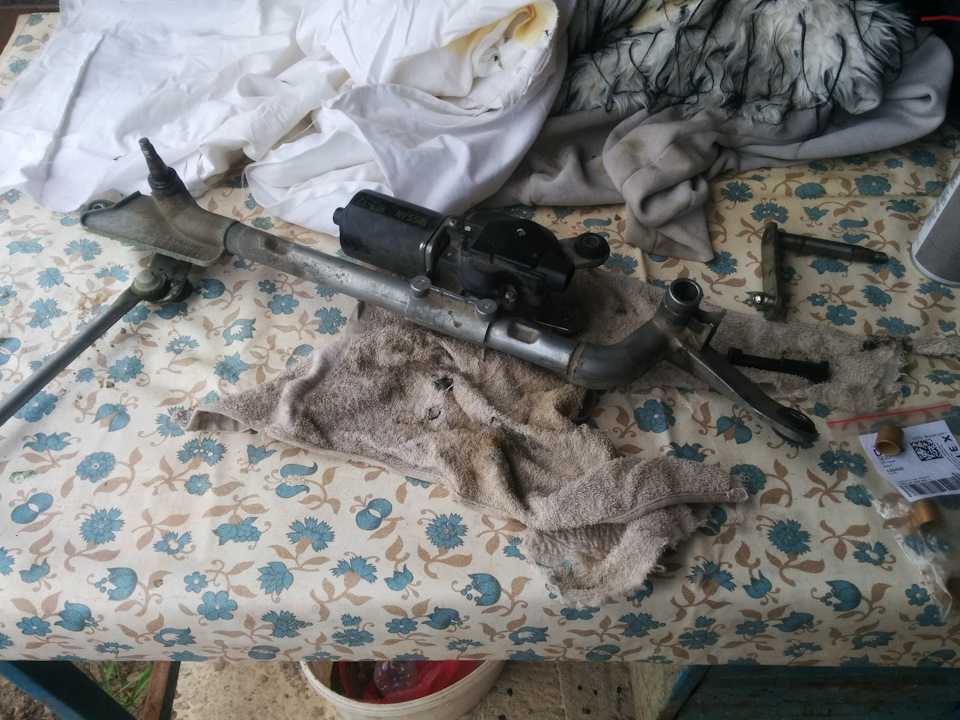

Снятие трапеции не сильно утомительно. Снимаем дворники, снимаем жабо и откручивает 3 болта на 10, предварительно сняв фишку питания. И несем на стол.

Снимаем тяги. Я сбивал резким ударом молотка у места крепления, дабы не погнуть их. Далее снимаем резиновые пыльники самих тяг и мест крепления поводков дворников. Снимаем стопорное кольцо с крепления и оно вылезает без проблем.

Вот сама ось крепления поводков с шайбами и пыльником тяги

Теперь примеряем новые втулки. Итог — идеально!

Процесс замены

Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.

Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:

В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12

При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть

Разъединяем колодки моторедуктора стеклоочистителя.

Откручиваем гайку левого крепления трапеции.

Отворачиваем гайку с другой стороны.

Отворачиваем крепление кронштейна моторедуктора.

Снимаем трапецию со шпилек и извлекаем.

Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.

Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол , но он теряет свои свойства при минусовых температурах.

Ремонт трапеции с помощью ремкомплекта

Если в старой детали просто износилась втулка , необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.

Подмена мотора и трапеции стеклоочистителя

Конструкция стеклоочистителя на ВАЗ 2110 довольно надежная и при обыкновенной эксплуатации мотор и сама трапеция может тихо отходить и все 300 000 км, что было подтверждено личным опытом многих хозяев. Но бывают и исключения из правил.

Часто бывает такое, что обходятся шлицы либо конструкция трапеции просто ломается. Если у вас появились подобные задачи, то ниже будет рассмотрена процедура ремонта.

Чтоб поменять все детали стеклоочистителя, нам пригодится последующий инструмент:

• отвертка плоская и крестовая
• головка торцевая на 10 мм
• трещоточная ручка

Чтоб выполнить эту работу, сперва нужно выполнить некие предварительные деяния, а конкретно:

1. Снять накладку лобового стекла (жабо)
2. Снять теплоизолятор и уплотнитель под капотом
3. Отсоединить один конец резинки расширительного бачка и отвести его в сторону

Система стеклоочистителя лобового стекла

Штатные очистители ветрового стекла предназначены для удаления грязи, пыли, а также избыточных осадков с его поверхности. Это позволяет увеличить видимость дороги в любой момент, включая плохие погодные условия: сильный дождь или снег. Для большей эффективности устройство сочетают со стеклоомывателем, который распыляет на поверхность стекла специальную омывающую жидкость под высоким давлением. Таким образом, происходит очистка стекла от прилипшей грязи и насекомых.

Автомобильные стеклоочистители

В некоторых автомобилях предусмотрен задний стеклоочиститель, а также специальные устройства для очистки передних фар (омыватель). Это позволяет обеспечить безопасность движения при любых погодных условиях. Частота и длительность работы стеклоочистителей регулируется водителем из салона.

Замена – подробно и в деталях

Конечно, при первой же неисправности можно отправиться в сервисный центр, где специалисты за считанные минуты выполнят ремонт дворников. Однако такой вариант потребует лишних материальных затрат, а учитывая, что замена трапеции стеклоочистителя – процесс не столь трудоемкий, можно решить подобную проблему и самостоятельно. Начнем с того, как поменять весь механизм.

Сначала следует демонтировать старую деталь, кстати, этого не избежать и во время ремонта. Для этого нам понадобится ключ на 12. Откручиваем гайки, фиксирующие дворники, и снимаем их. Будьте аккуратны, так как пружина достаточно упруга, и могут возникнуть некоторые трудности с демонтажем. Чтобы облегчить процесс, предварительно отогните поводки. Далее откручиваем саморезы крестовой отверткой и вынимаем пластиковую часть. Поддев ножом, вытаскиваем заглушки и снимаем оставшиеся крепежные элементы.

Чтобы добраться непосредственно до трапеции, следует извлечь и пластиковые части кожуха. Сама же деталь крепится к электрическому мотору. Далее откручиваем гайки и винт, посредством которых к кронштейну кузова фиксируется трапеция стеклоочистителя и электродвигатель. Не забудьте обесточить разъемы питания во время такого ремонта. Демонтируем электромотор, снимаем все крепления трапеции и вытаскиваем ее.

Новая деталь попадает к нам в руки в разобранном состоянии, поэтому перед установкой ее следует собрать. Итак, крепление осуществляется тремя болтовыми соединениями. Первый элемент вставляется в ушко возле резинового кожуха. Учтите, придется приложить некоторые усилия, только не стоит сразу фиксировать его болтом. Далее надевается оставшаяся часть узла, при этом обязательно отрегулируйте ее положение.

Теперь можно закрутить все гайки и приступить непосредственно к установке. Итак, собирается трапеция стеклоочистителя в обратном порядке, но будьте готовы к тому, что придется регулировать положение щеток. Кроме того, неплохо было бы смазать все соединения и трущиеся поверхности графитовой смазкой. Только не используйте литол, так как он теряет свои свойства при низких температурах.

Если достаточно ремонта …

Если причиной неисправности послужила, например, изношенная втулка, то можно ограничиться ремонтом трапеции стеклоочистителя

Открутив поводки дворников, осторожно демонтируем их. Будьте предельно аккуратны и избегайте резких движений во время ремонта, так как очень легко повредить лакокрасочное покрытие кромки капота

Затем снимается жабо и стопорные кольца, после чего трапеция стеклоочистителя достаточно легко вытаскивается. Ремкомплект имеет все необходимое, что может подлежать замене, поэтому вам нужно просто воспользоваться им. В некоторых случаях новые втулки необходимо рассверлить (если нет ремкомплекта на вашу модель автомобиля). Обязательно регулярно охлаждайте сверло, иначе под воздействием высоких температур втулка деформируется. Затем разбираем старый механизм.

Если нужно подогнать втулку по длине, то сделать это можно с помощью напильника. При этом обязательно проследите, чтобы осталось место под стопорное кольцо и шайбу, так что периодически примеряйте новую деталь на старую ось. Сборка трапеции и ее монтаж после ремонта проводятся в обратном порядке. В результате таких работ исчезнет люфт щеток стеклоочистителей, они будут плотно прилегать к стеклу и, соответственно, отлично справляться со своими функциями.

Тема в разделе «Ремонт Ауди», создана пользователем SamFM, 31 июл 2011 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.Необходимо обновить браузер или попробовать использовать другой.
